Page 1
Televisor digital a
color con pantalla de
cristal líquido
Manual de instrucciones
(Guía de configuración)
4-489-961-33(1)
KDL-70W857B / 70W855B / 60W857B / 60W855B
Lea este manual antes de usar el
producto
Centro de Asistencia de
Sony
http://esupport.sony.com/ES/LA/
Por favor no devuelva el producto
a la tienda donde adquirió el
producto.
Page 2
Registro de propiedad
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ATTENTION
RISQUE DE CHOC ÉLECTRIQUE,
NE PAS OUVRIR
PRECAUCION
RIESGO DE CHOQUE ELECTRICO
NO ABRIR
El modelo y los números de
serie están ubicados en el
costado y en la parte posterior
del televisor. Anote estos
números en los espacios que se
proporcionan a continuación.
Refiérase a ellos cuando
contacte con su distribuidor
Sony acerca de este televisor.
Nombre de modelo
N° de serie
ADVERTENCIA
Para reducir el riesgo de incendio o
descargas eléctricas, no exponga
este producto a la humedad ni a la
lluvia.
Este símbolo pone sobre
aviso al usuario de la
presencia de “voltaje
peligroso” sin aislamiento
en el interior del producto,
el cual puede ser de tal
intensidad que podría
presentar riesgo de
descargas eléctricas.
Este símbolo tiene por
objeto advertir al usuario
que la documentación que
acompaña a este producto
contiene instrucciones
importantes de operación y
mantenimiento (servicio).
El producto no debe estar expuesto a
goteos ni salpicaduras, ni se deben
colocar sobre él objetos con líquidos
como floreros.
PRECAUCIÓN
Para evitar descargas eléctricas y
exposición a contactos eléctricos, no
utilice este enchufe de corriente
alterna con un cable de extensión,
receptáculo u otro tomacorriente a
menos que los contactos eléctricos
puedan ser introducidos
completamente.
2
• Use el televisor únicamente con ca
de 110 - 240 V
Seguridad
• Algunas personas pueden
experimentar molestias (como
cansancio visual, fatiga o náuseas)
al ver imágenes de video 3D o al
jugar con juegos 3D
estereoscópicos. Sony recomienda
que los usuarios descansen
regularmente al ver videos 3D o al
jugar con juegos 3D
estereoscópicos. La duración y la
frecuencia de los descansos
necesarios varían según cada
persona. Usted debe decidir lo que
mejor funciona en su caso. Si
experimenta molestias, debe dejar
de ver imágenes de video 3D o de
jugar juegos 3D estereoscópicos
hasta que éstas desaparezcan.
Consulte a su médico si lo
considera necesario. También se
recomienda leer nuevamente (i) el
manual de instrucciones de
cualquier otro dispositivo o medio
que se utilice con el televisor y (ii)
nuestro sitio web (http://
esupport.sony.com/ES/LA/) para
obtener la última información. La
vista de los niños pequeños (en
especial los menores de seis años)
todavía está en desarrollo. Consulte
con su médico (a un pediatra o a
un oftalmólogo) antes de permitir
que niños pequeños vean
imágenes de video 3D o jueguen
juegos 3D estereoscópicos. Los
adultos deben supervisar a los
niños pequeños para asegurarse
de que sigan las recomendaciones
anteriores.
• No use, guarde ni deje los anteojos
3D o la batería cerca del fuego o en
lugares con temperaturas
elevadas, por ejemplo, superficies
o autos expuestos a la luz solar
directa.
• Cuando utilice la función 3D
simulado, tenga en cuenta que la
imagen que se muestra se
encuentra modificada de la imagen
original debido a la conversión
realizada por este televisor.
• Utilice el cable de alimentación de
ca especificado por Sony y que
corresponda al voltaje de la zona
donde vaya a utilizarlo.
• Por razones de seguridad, el
enchufe está diseñado de tal forma
que sólo puede conectarse en una
dirección en los tomacorrientes de
pared. Si no puede introducir
completamente los contactos del
enchufe en el tomacorriente,
póngase en contacto con su
distribuidor.
• Si se introduce algún objeto sólido
o cae líquido en la unidad,
desenchufe el televisor
inmediatamente y haga que sea
revisado por personal
especializado antes de volver a
operarlo.
• Desconecte el televisor si no va a
utilizarlo durante algunos días. Para
ello, tire del enchufe, nunca del
cable.
• Consulte la información sobre
seguridad en Folleto de
instrucciones de seguridad.
Información de licencias
Los términos HDMI, el logotipo de
HDMI y High-Definition Multimedia
Interface son marcas comerciales o
marcas comerciales registradas de
HDMI Licensing, LLC. en EE. UU. y en
otros países.
Fergason Patent Properties, LLC:
Nº de patente de EE. UU. 5.717.422
Nº de patente de EE. UU. 6.816.141
Fabricado con la autorización de
Dolby Laboratories. Dolby y el
símbolo de la doble D son marcas
comerciales de Dolby Laboratories.
“BRAVIA” y , S-Force,
Motionflow, BRAVIA Sync y son
marcas comerciales o marcas
registradas de Sony Corporation.
®
, el logotipo de DLNA y DLNA
DLNA
CERTIFIED
comerciales, marcas de servicio o
marcas de certificación de Digital
Living Network Alliance.
TrackID es una marca comercial o
una marca comercial registrada de
Sony Mobile Communications AB.
Gracenote, Gracenote eyeQ,
Gracenote VideoID, Gracenote Video
Explore, Gracenote MusicID, el logo y
logotipo de Gracenote y el logo
“Powered by Gracenote” son marcas
comerciales registradas o marcas
comerciales de Gracenote en EE. UU.
y en otros países.
Opera
Software ASA. Copyright 1995-2014
Opera Software ASA. All rights
reserved.
®
son marcas
®
Devices SDK from Opera
Page 3
Wi-Fi, Wi-Fi Direct y Miracast son
marcas comerciales o marcas
comerciales registradas de Wi-Fi
Alliance.
“Sony Entertainment Network logo” y
“Sony Entertainment Network” son
marcas registradas de Sony
Corporation.
MHL, Mobile High-Definition Link y el
logo MHL son marcas comerciales o
marcas comerciales registradas de
MHL Licensing, LLC.
Para información sobre las patentes
de DTS, visite en el sitio
http://patents.dts.com. Fabricado
bajo licencia de DTS Licensing
Limited. DTS, el símbolo, y DTS y el
símbolo juntos son marcas
comerciales registradas, y DTS
Digital Surround es una marca
comercial de DTS, Inc. © DTS, Inc.
Todos los derechos reservados.
Diseñado con UEI Technology™ bajo
licencia de Universal Electronics Inc.
Portions UEI 2000-2013
La marca denominativa y los logos
®
Bluetooth
Bluetooth SIG, Inc. y cualquier uso de
dichas marcas por Sony Corporation
es bajo licencia. Las otras marcas
comerciales y nombres de marca
pertenecen a sus respectivos
propietarios.
son propiedad de
La clase 70 ofrece un tamaño de
imagen visible de 69,5 pulgadas
(176,6 cm) (medido en sentido
diagonal).
Ubicación de la etiqueta
de identificación
Las etiquetas que identifican el No.
de modelo y las características
eléctricas del TV se encuentran
localizadas en la parte posterior del
TV.
~
• La “x” que aparece en el nombre
del modelo corresponde a un dígito
numérico, relacionado con el
diseño, color o sistema de TV.
• Las ilustraciones del control remoto
utilizadas en este manual
pertenecen al RM-YD099 a menos
que se indique lo contrario.
• Las ilustraciones utilizadas en este
manual pueden ser diferentes
según su modelo de TV.
• Conserve este manual para
referencia futura.
3
Page 4
La experiencia BRAVIA® de
Alta Definición completa
¡Gracias por elegir a Sony! Su nuevo TV
BRAVIA
completa de TV de alta definición”. Este
documento le ayudará a aprovechar su TV
al máximo.
Registre su TV en:
http://esupport.sony.com/LA/perl/registration.pl
Los cuatro pasos para una
experiencia de alta definición
completa
TV, fuente, sonido y configuración.
®
le brinda una “Experiencia
• Recibiendo emisiones de HD por aire a
través de una antena para TV de alta
definición (HD) conectada directamente
a la parte posterior del TV.
Visite http://www.antennaweb.org para
recibir más información sobre la
selección y configuración de antena.
• A través de los reproductores Blu-ray
Disc™ de super alta resolución ó demás
equipos HD de Sony.
3 Sonido
Complete la experiencia de alta definición
con un sistema de sonido envolvente
BRAVIA Sync™ o un receptor de audio/
video de Sony.
1 TV
Ahora que ya hizo la mejor elección en
tecnología LCD TV con retroiluminación
LED, retire todos los accesorios del
empaque antes de configurar su TV.
2 Fuente
Para disfrutar los increibles detalles de su
TV BRAVIA debe tener acceso a
programación HD, la cual se puede
obtener de las siguientes maneras:
• Solicitando a su proveedor servicio de
alta definición (HD).
Este TV muestra todas las señales de entrada de video en una resolución de 1 920 puntos ×
1 080 líneas.

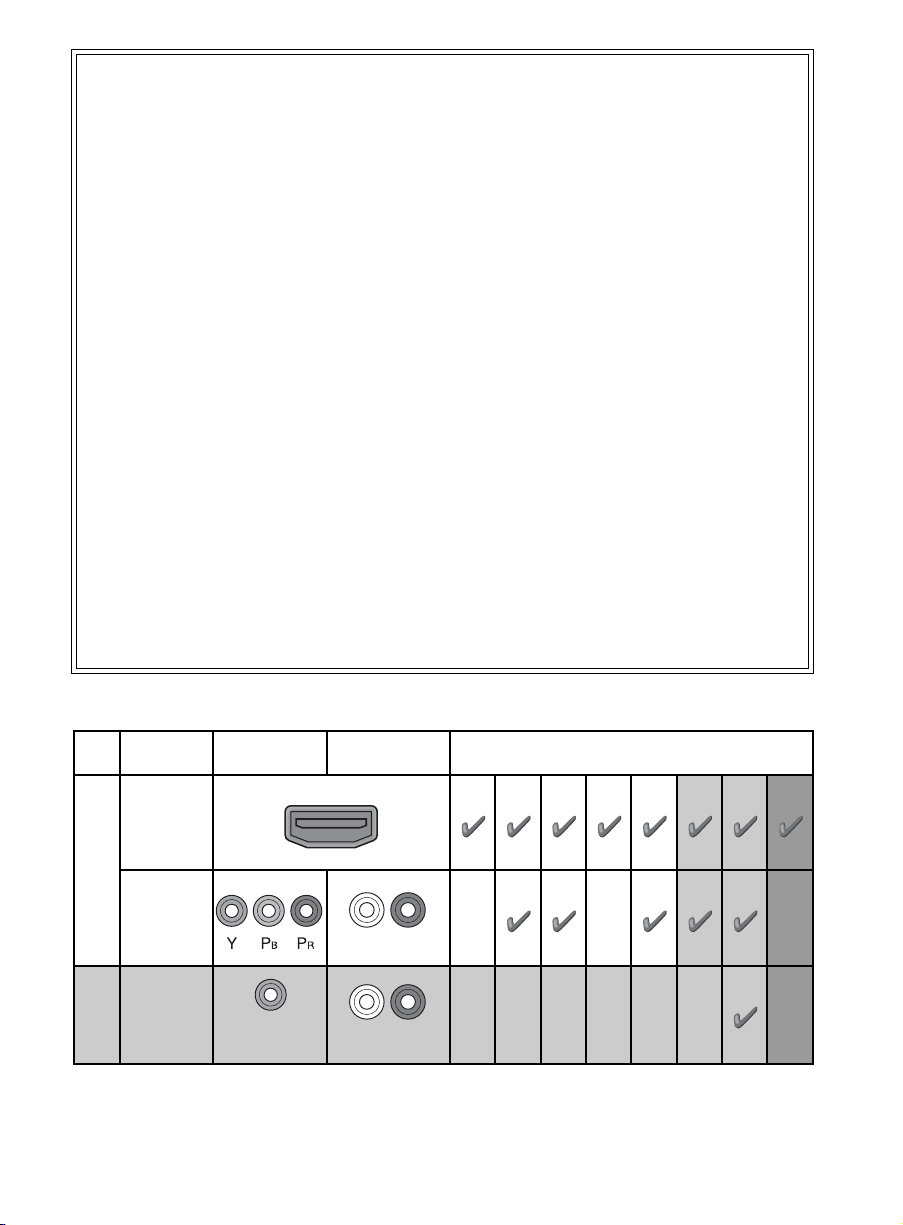

El siguiente cuadro muestra los formatos de video de alta definición (HD) y los de definición
estándar (SD) compatibles con las entradas de TV de su BRAVIA.
Entradas Video Audio
4 Ajustes

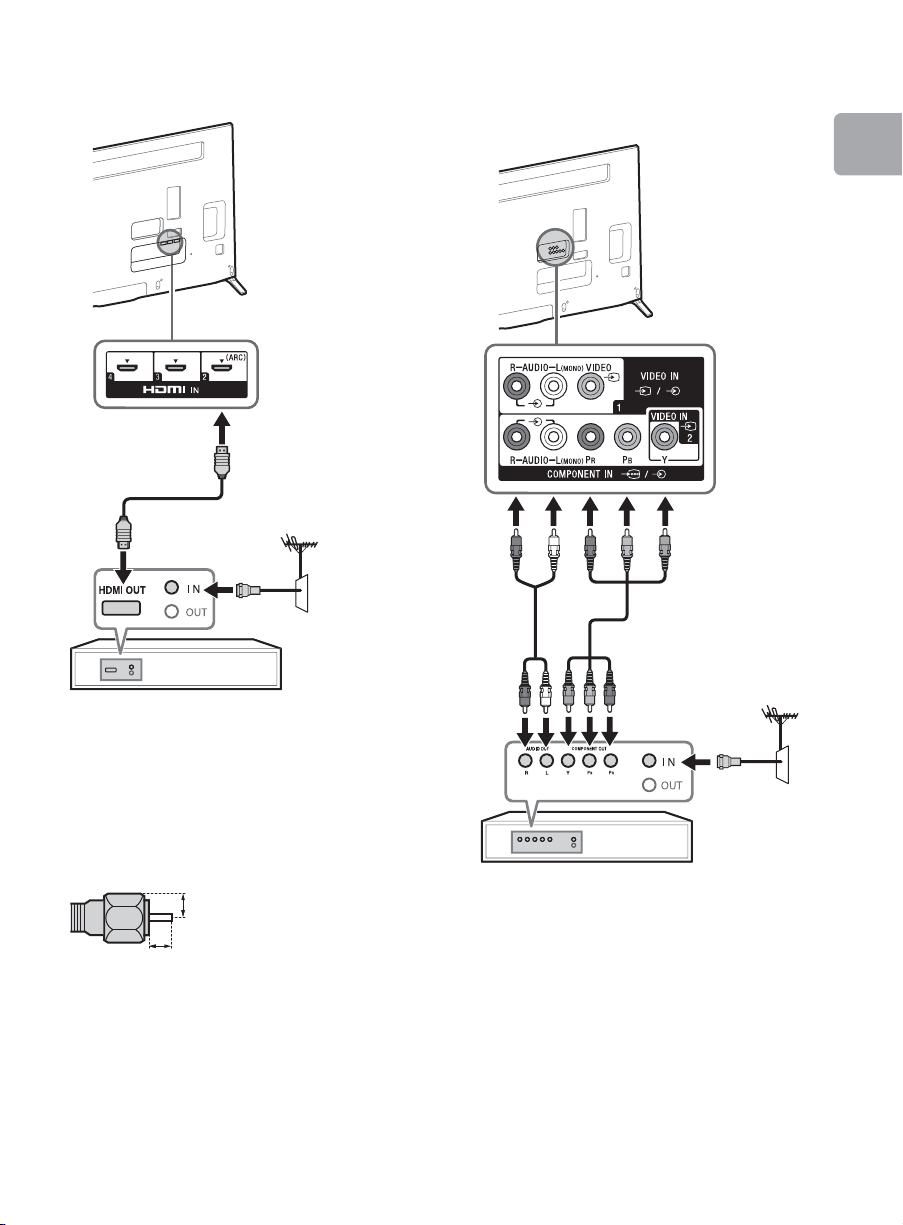

Instale su TV y conecte sus fuentes.

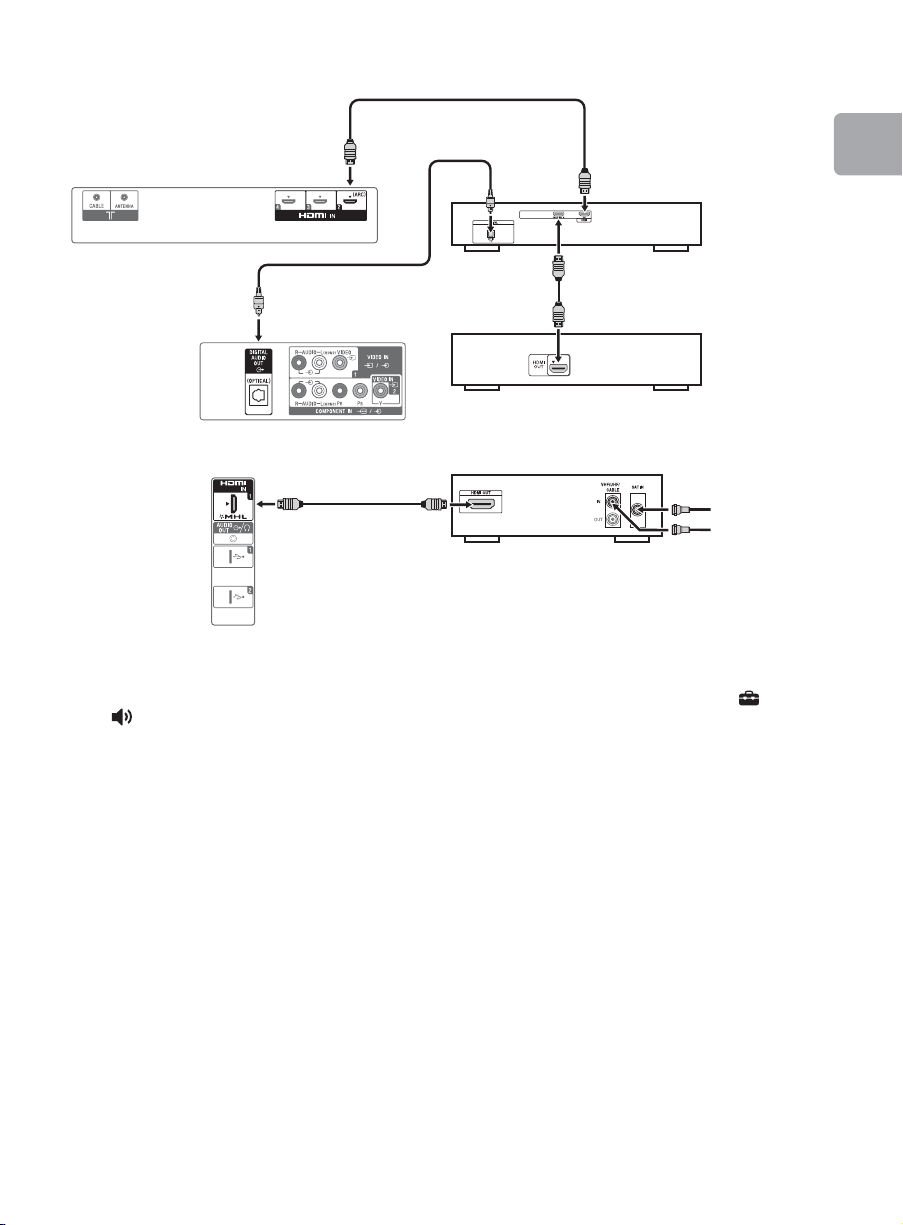

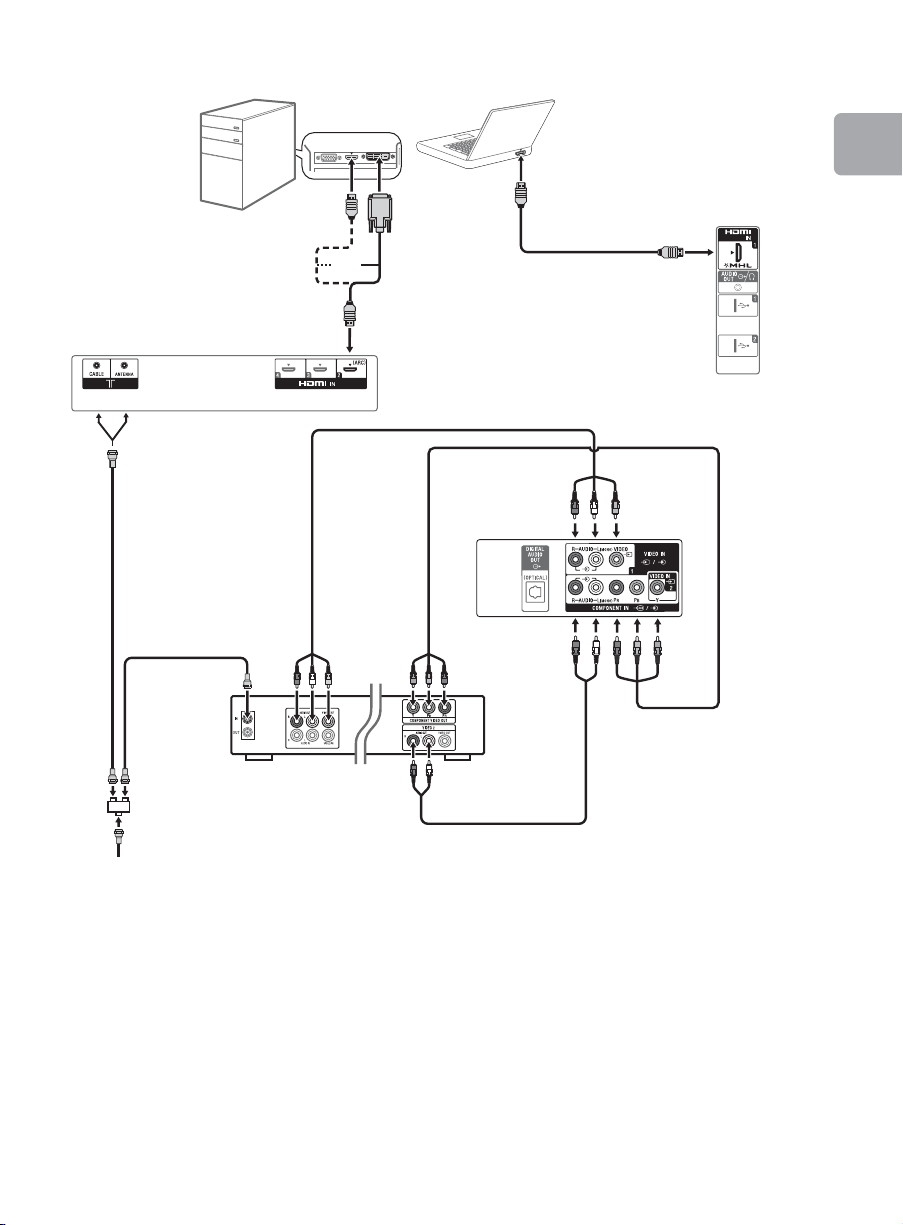

Consulte la página 14 para ver ejemplos
de diagramas de conexión. Para obtener
la más alta calidad de experiencia HD,
utilice los cables de HDMI (Interfaz
multimedia de alta definición) de Sony.
Formatos compatibles
1 080/24p/30p
1 080p*11 080i
720/24p/30p
720p*1480p/576p*2480i/576i*2PC*
3
HDMI
HD
Componente
Audio L/R
(Izq./Der.)
Video
SD
*1Para más información acerca de formatos compatibles, consulte la sección de “Especificaciones” en este
manual.
*2576i, 576p: no disponible con los modelos de las series W857B/W855B.
*3Para los formatos de PC compatibles, consulte el i-Manual.
Conexión para
video
compuesto
Audio L/R
(Izq./Der.)
4
Page 5
Referencia de funciones y traducciones
En este manual se incluyen ciertos términos en inglés. A continuación encontrará su traducción y explicación.
Texto en el manual Español Explicación
3D Tecnología Estereoscópica - Tridimensional
ARC Canal de Retorno de Audio
A/V Audio/Video
Blu-ray Disc Marca comercial registrada Medio óptico para el almacenamiento
BRAVIA Sync Marca comercial registrada Tecnología que permite comunicación
CABLE/ANTENNA Cable/Antena
ca Corriente alterna
CHANNEL +/–, CH +/–,
– CHANNEL +
COMPONENT Componente

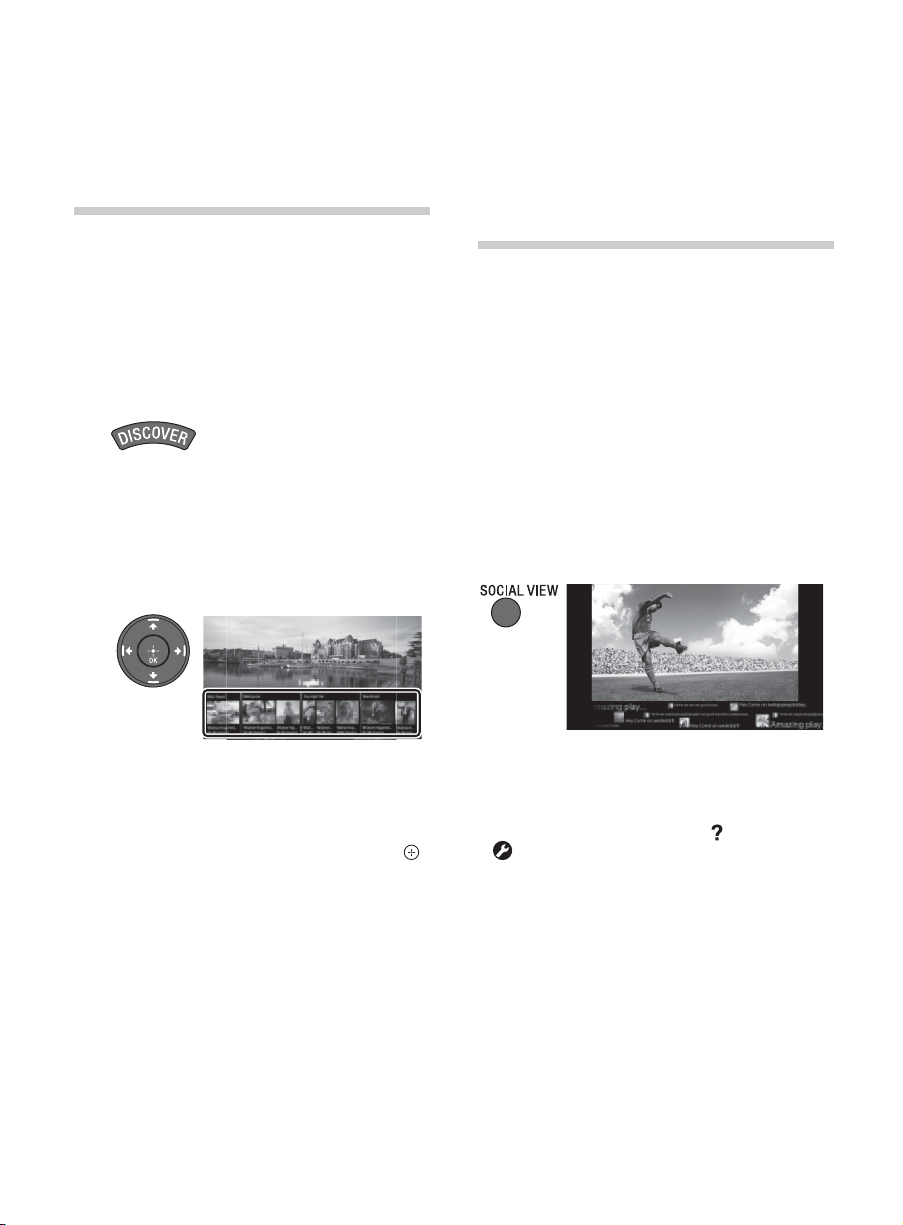

DISCOVER Descubriendo contenido de su interés
DISPLAY Mostrar
DLNA CERTIFIED
DVD Disco digital de video
DVI (Interface Visual Digital) Interfaz visual digital
GUIDE Guía de programación
HD Alta definición
HDMI Interfaz multimedia de alta definición
HOME Inicio
i-Manual Manual de instrucciones en pantalla
IN Entrada
Internet Red Mundial de Información
Kit Conjunto de artículos
LAN Red de área local
LCD Pantalla de cristal líquido
LED Diodo emisor de luz
MENU Menú
MHL Enlace de alta definición móvil
MHL 2 CABLE Cable autorizado para enlace de alta definición
Motionflow Mejorador de movimiento
NTSC Comité nacional de sistema de televisión
OPTICAL Óptica
OPTIONS Opciones
OUT Salida
PC Computadora personal
PCM Modulación del pulso-código
PIN Código de identificación Personal
POWER Encendido/Apagado
RETURN Volver
SAT Satélite
SD Definición estándar
SOCIAL VIEW Visualización social
SUBTITLE/CC Subtítulos/Despliegue del audio en forma de
subwoofer Altavoz de subgraves
SYNC MENU Menú de sincronización
TV Televisor
USB Puerto Serial Universal
VCR Videograbadora
VHF/UHF Señal de televisión de frecuencias altas/ultra
WEP Sistema de privacidad inalámbrico equivalente a
Wi-Fi Fidelidad Inalámbrica
®
Canal +/–, – Canal +
Marca commercial registrada Marca de certificación para equipos
móvil
texto
altas
sistemas de privacidad alámbricos
de datos de super alta resolución
entre productos Sony por medio de una
conexión de HDMI
que cumplen con las guías de
inter-operabilidad de la agencia DNLA
(Continúa)
5
Page 6
Texto en el manual Español Explicación
Wi-Fi Direct Wi-Fi CERTIFIED Wi-Fi Direct ™ característica
que facilitara la conexión entre dispositivos
directamente de forma inalámbrica
6
Page 7
7
Page 8

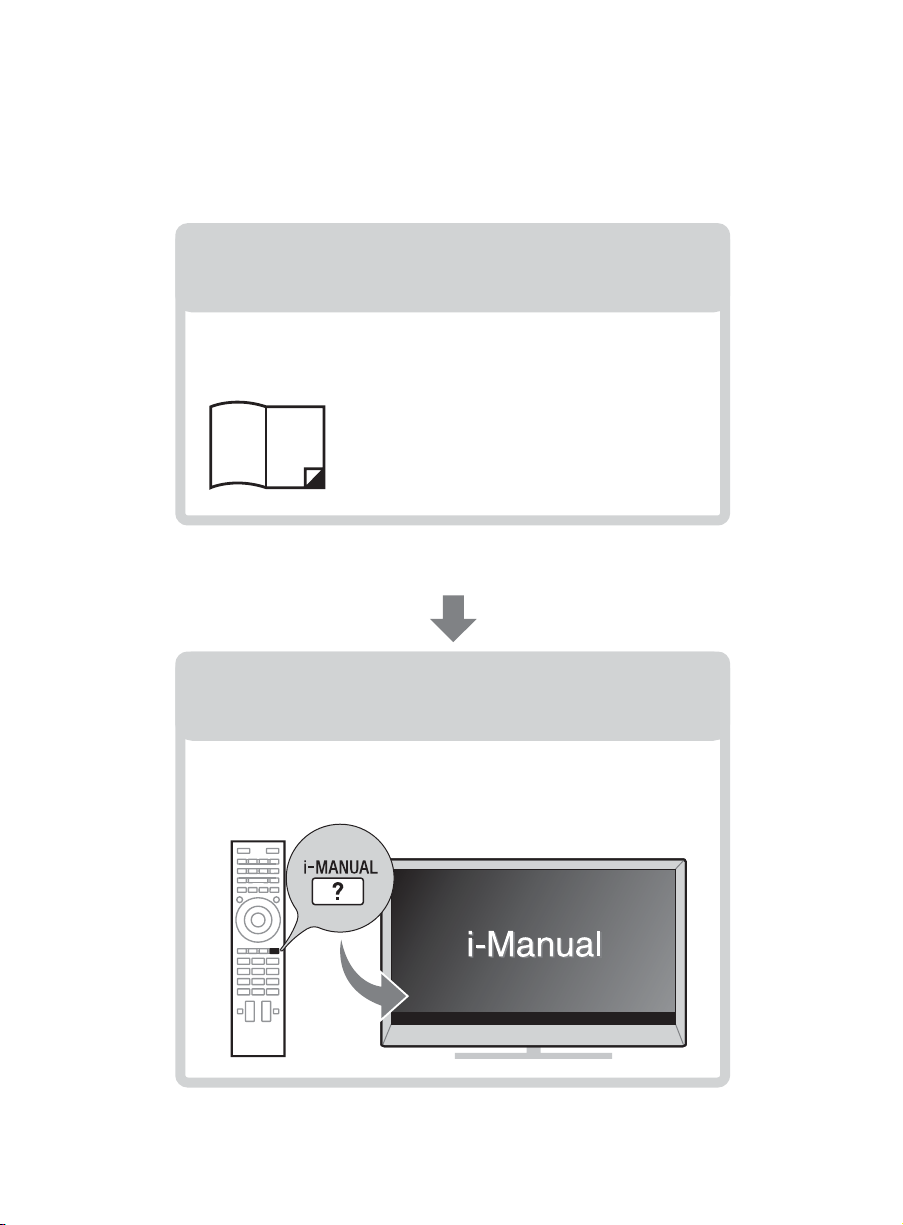

Acerca de este manual
Este manual describe cómo configurar su TV. Para
información adicional acerca de cómo utilizar su BRAVIA TV,
consulte el “Manual Electrónico”.
Manual de instrucciones
Manual Electrónico
(i-Manual)
Este manual describe la instalación, conexiones,
configuración inicial y funcionamiento básico de su
TV.
Para información adicional, presione el botón
i-MANUAL
Explica cómo utilizar todas las funciones. Consulte la
página 31 para saber cómo utilizar el i-Manual.
Es posible que las imágenes y las ilustraciones utilizadas en
este manual sean diferentes a las de la pantalla actual.
(Manual de instrucciones )
8
Page 9
Tabla de contenido
Inicio
Verificación de accesorios.....................................................................10
Colocación de baterías en el control remoto .........................................10
Antes de configurar su TV......................................................................11
1: Instalación del soporte de sobremesa...............................................12
2: Conexión del TV .................................................................................14

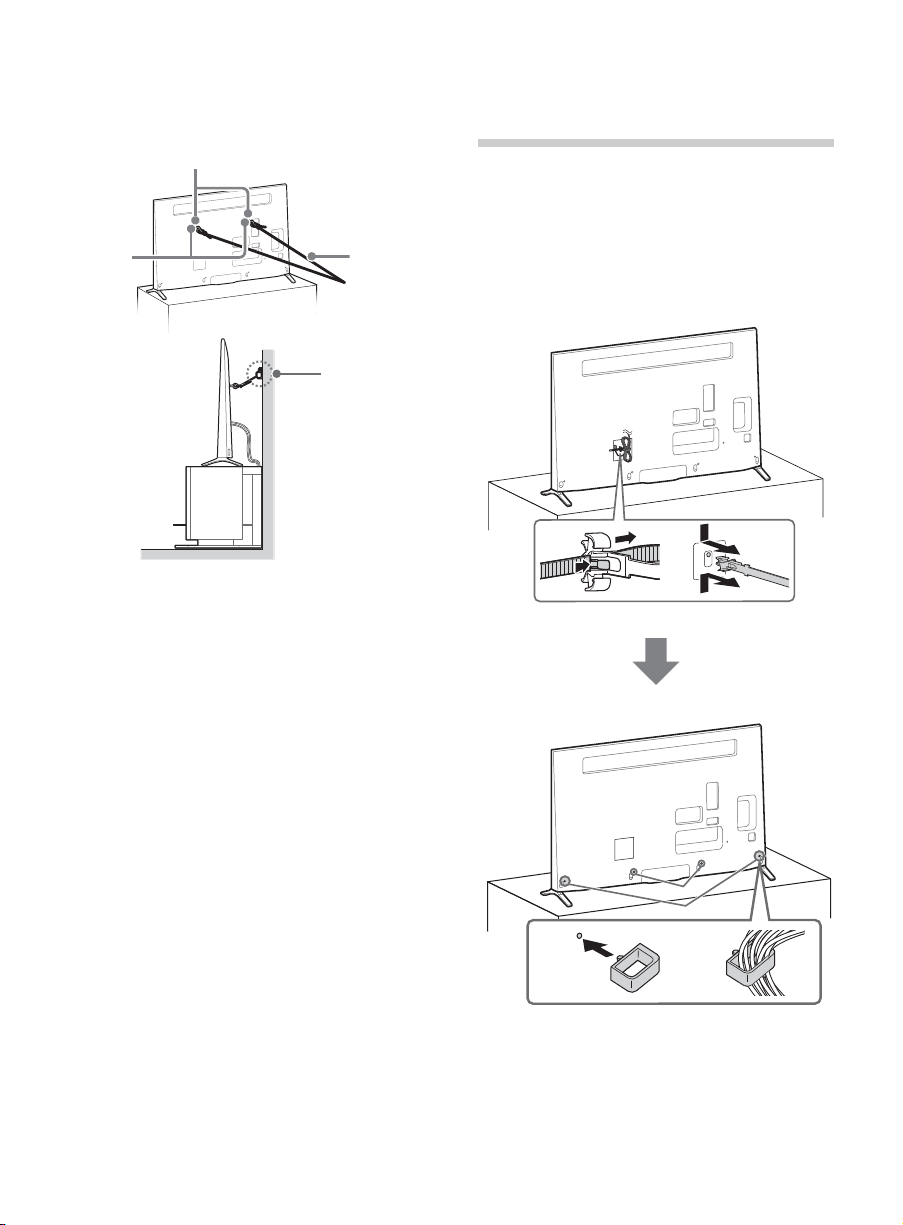

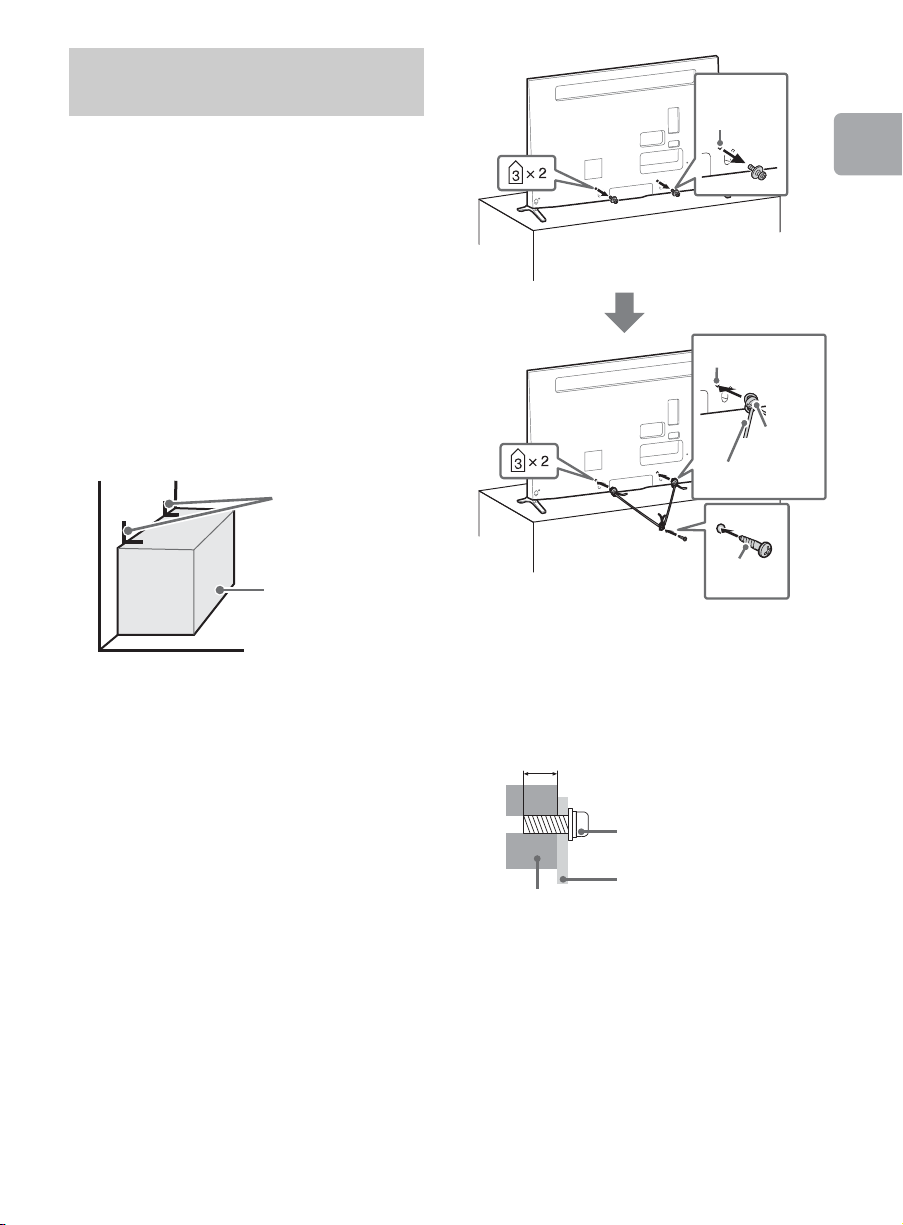

3: Fijación del TV....................................................................................20
4: Agrupación de cables........................................................................22

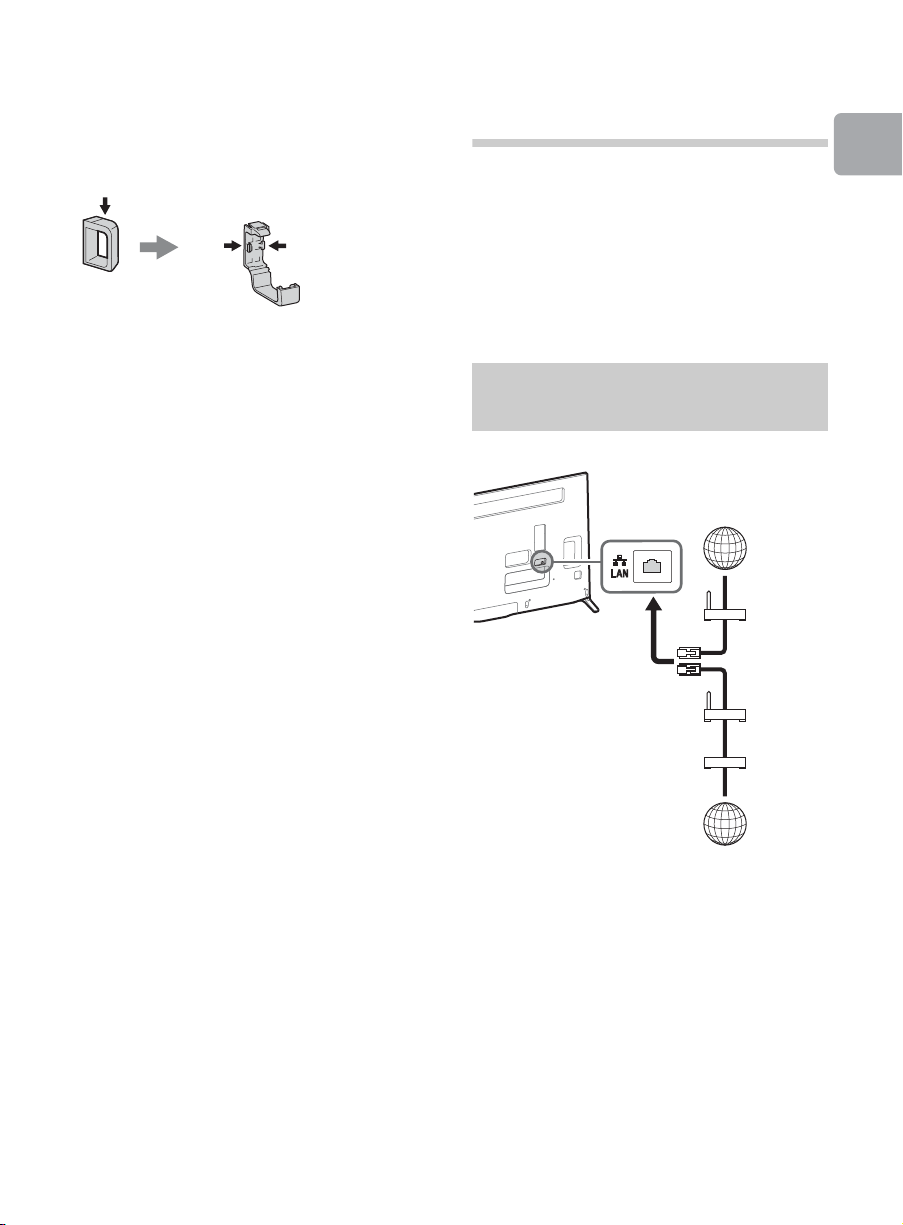

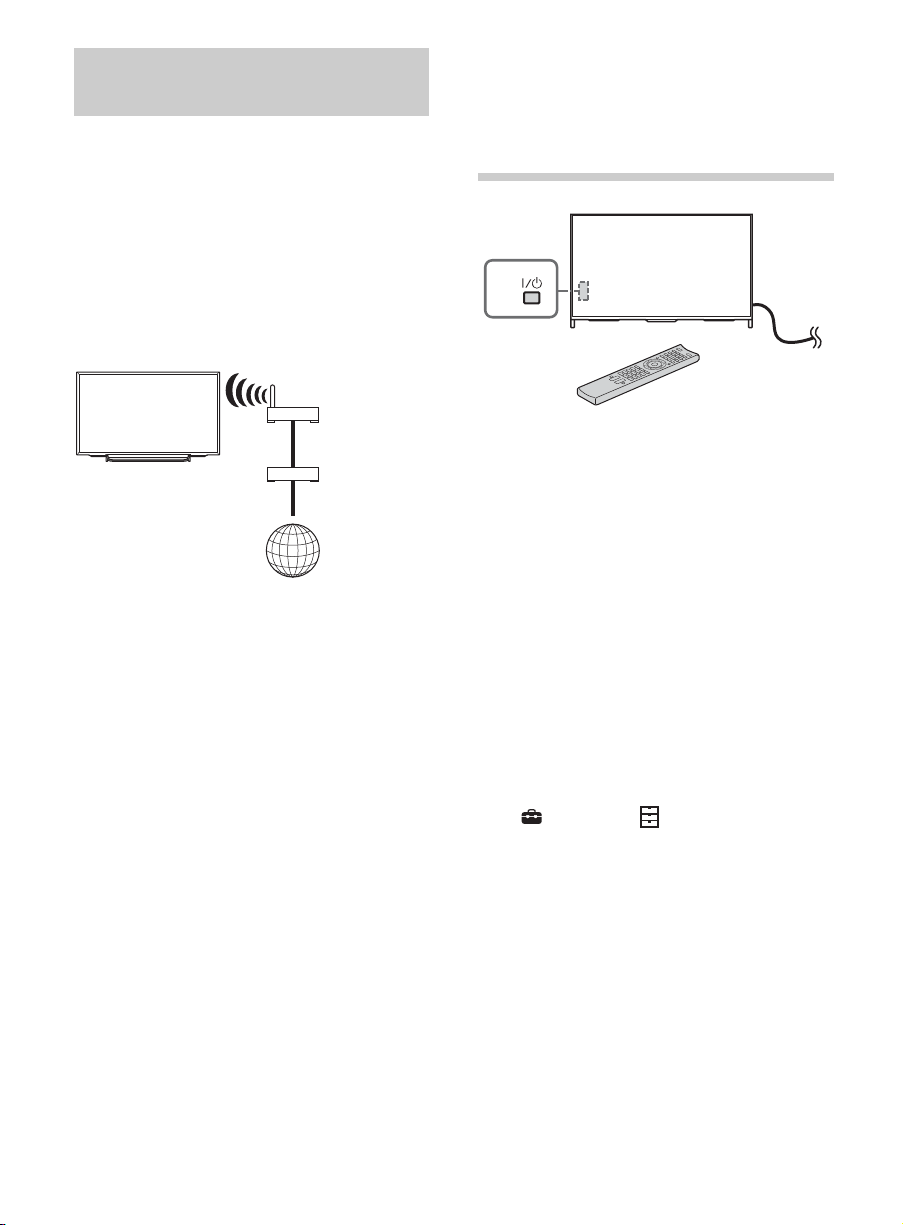

5: Conexión del TV al Internet ................................................................23
6: Ejecución de la Configuración inicial.................................................24
Viendo TV ...............................................................................................26

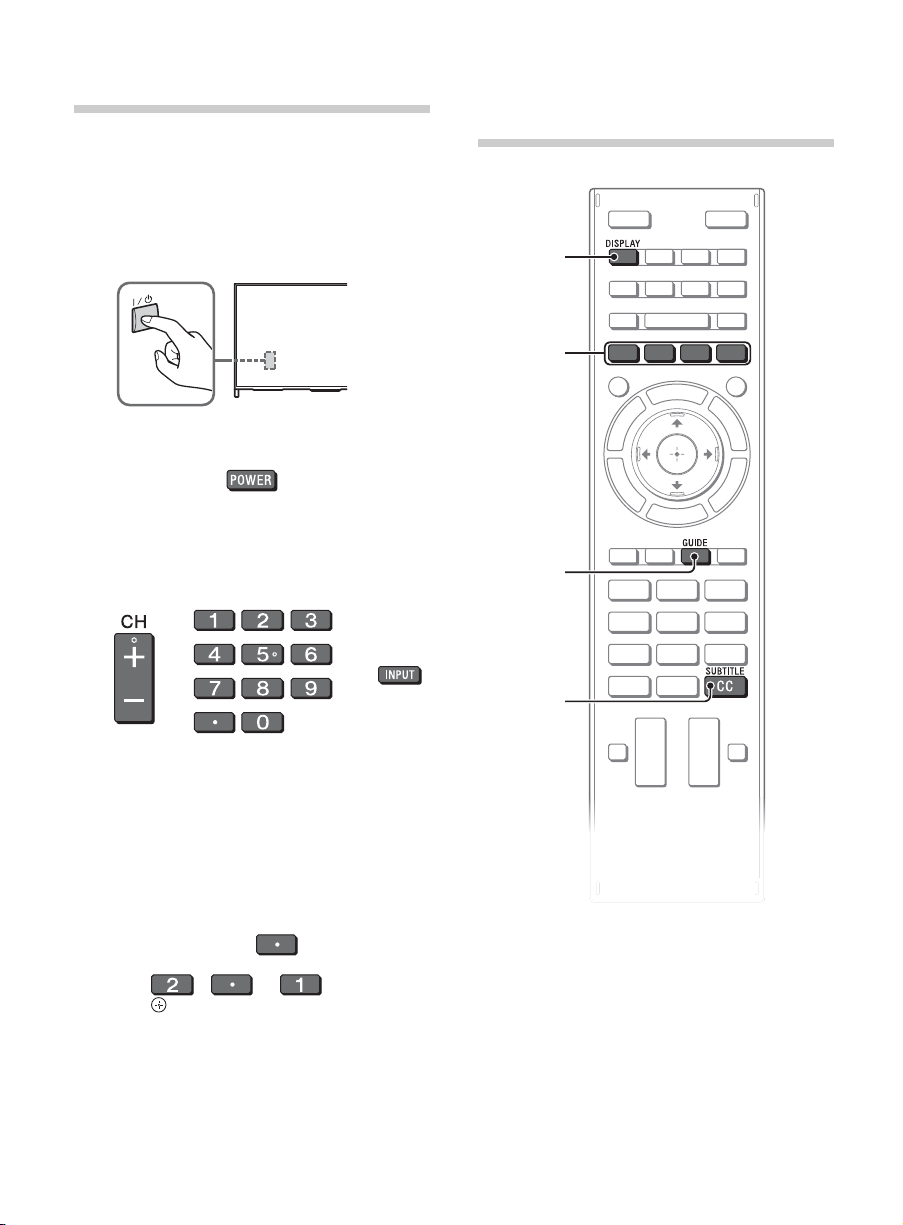

Uso del control remoto...........................................................................26
Uso de su TV BRAVIA

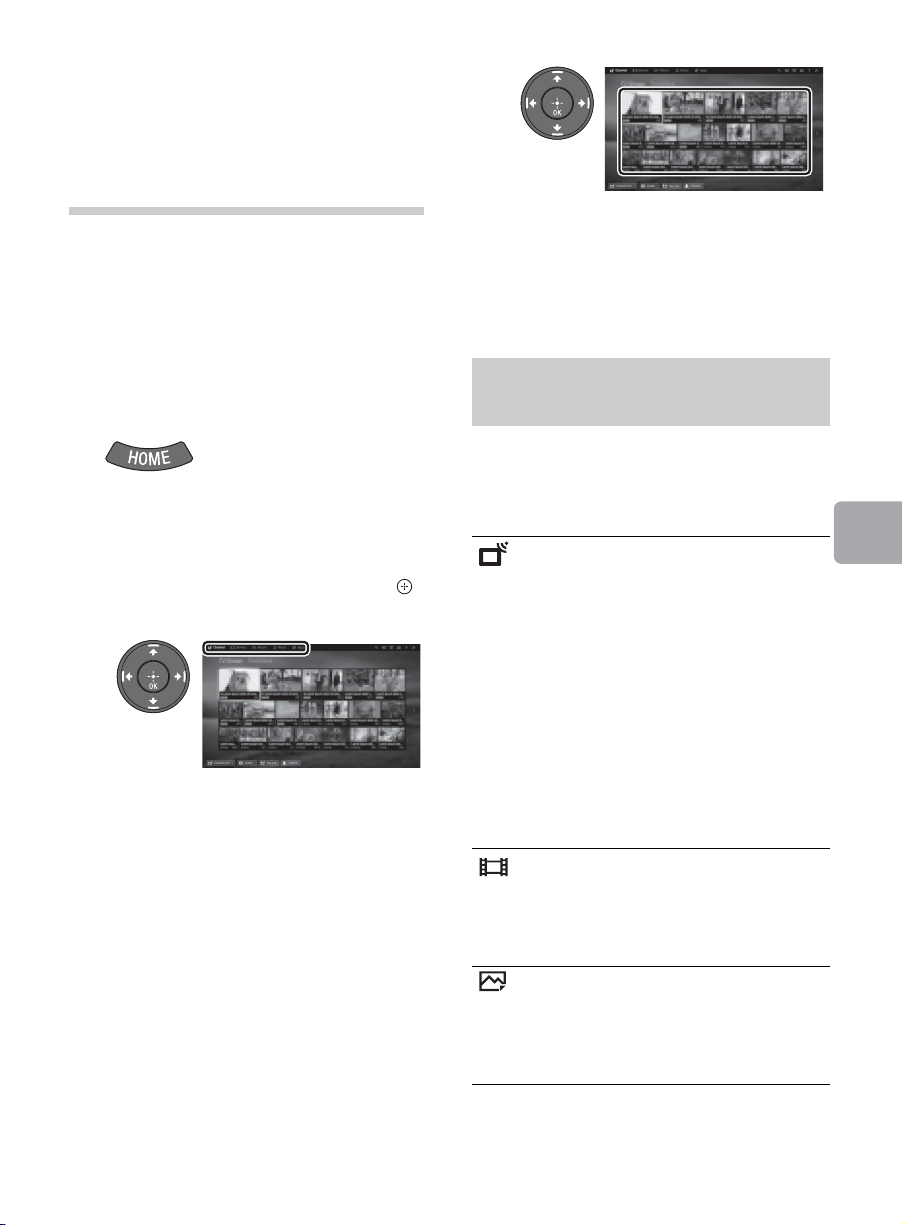

Descubriendo contenido de su interés (Discover) ................................28
Cómo disfrutar de redes sociales mientras está viendo TV
(visualización social) ..............................................................................28
Selección de diversos contenidos y herramientas (menú principal).....29

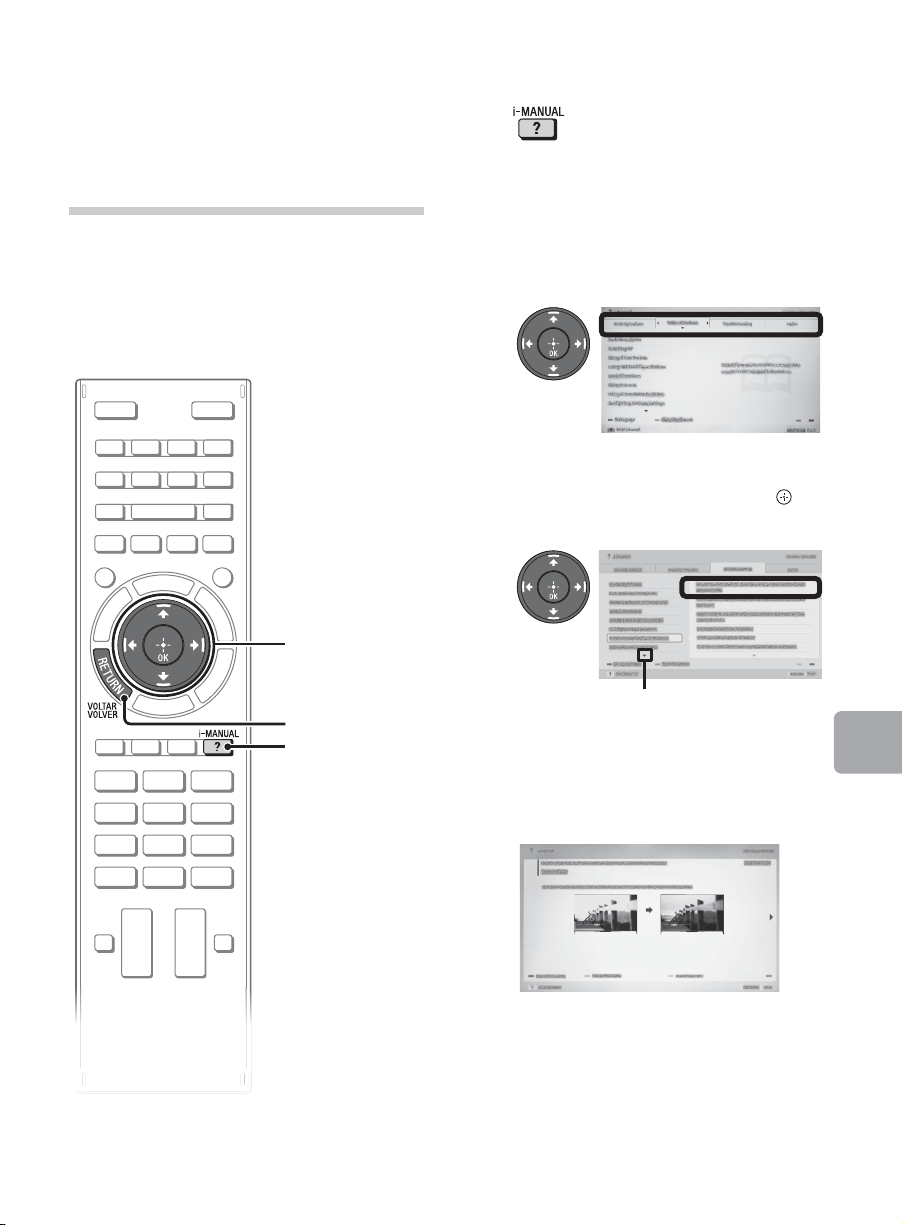

Búsqueda de instrucciones
Búsqueda de instrucciones en el
manual electrónico (i-Manual)
Información adicional
Solución de problemas ..........................................................................33
Cuidados de su BRAVIA TV...................................................................35
Especificaciones ....................................................................................36

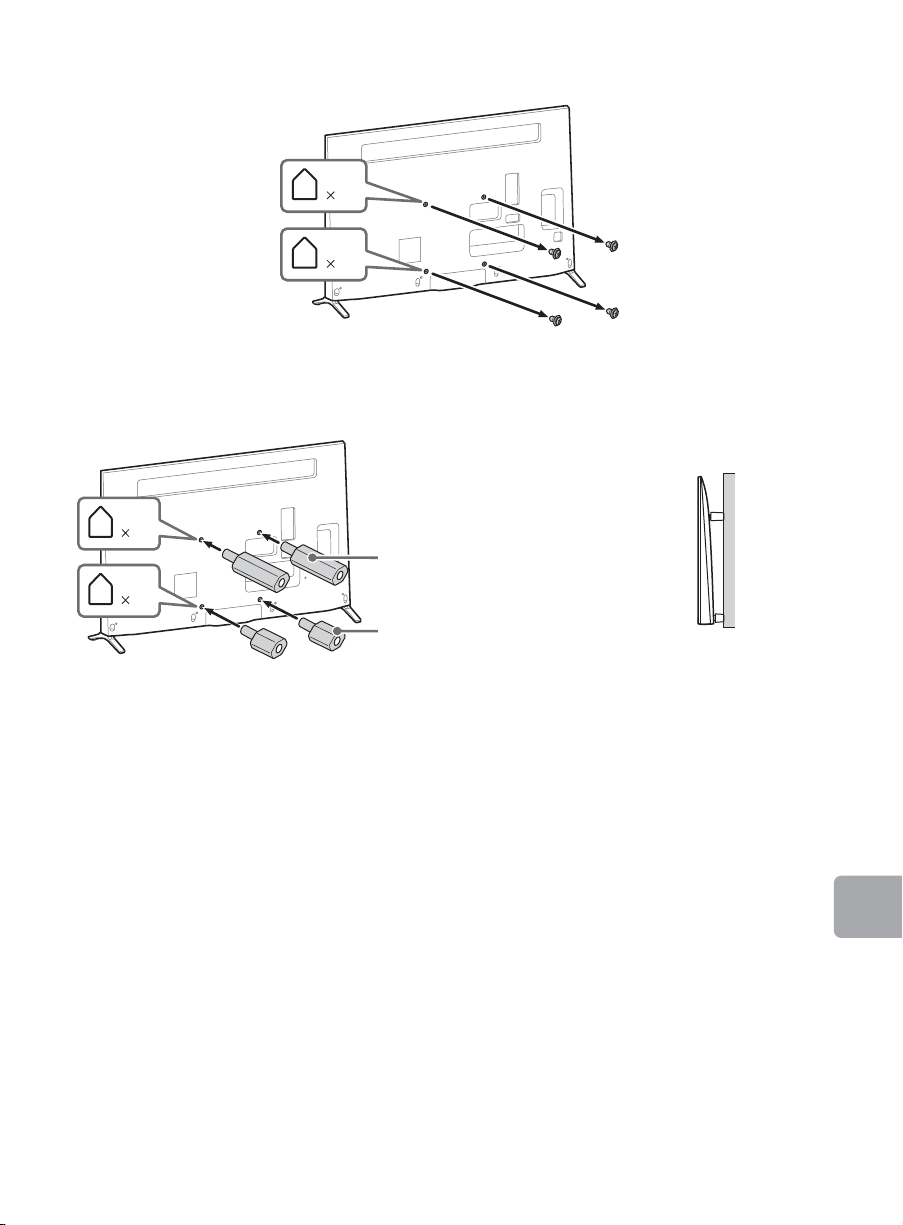

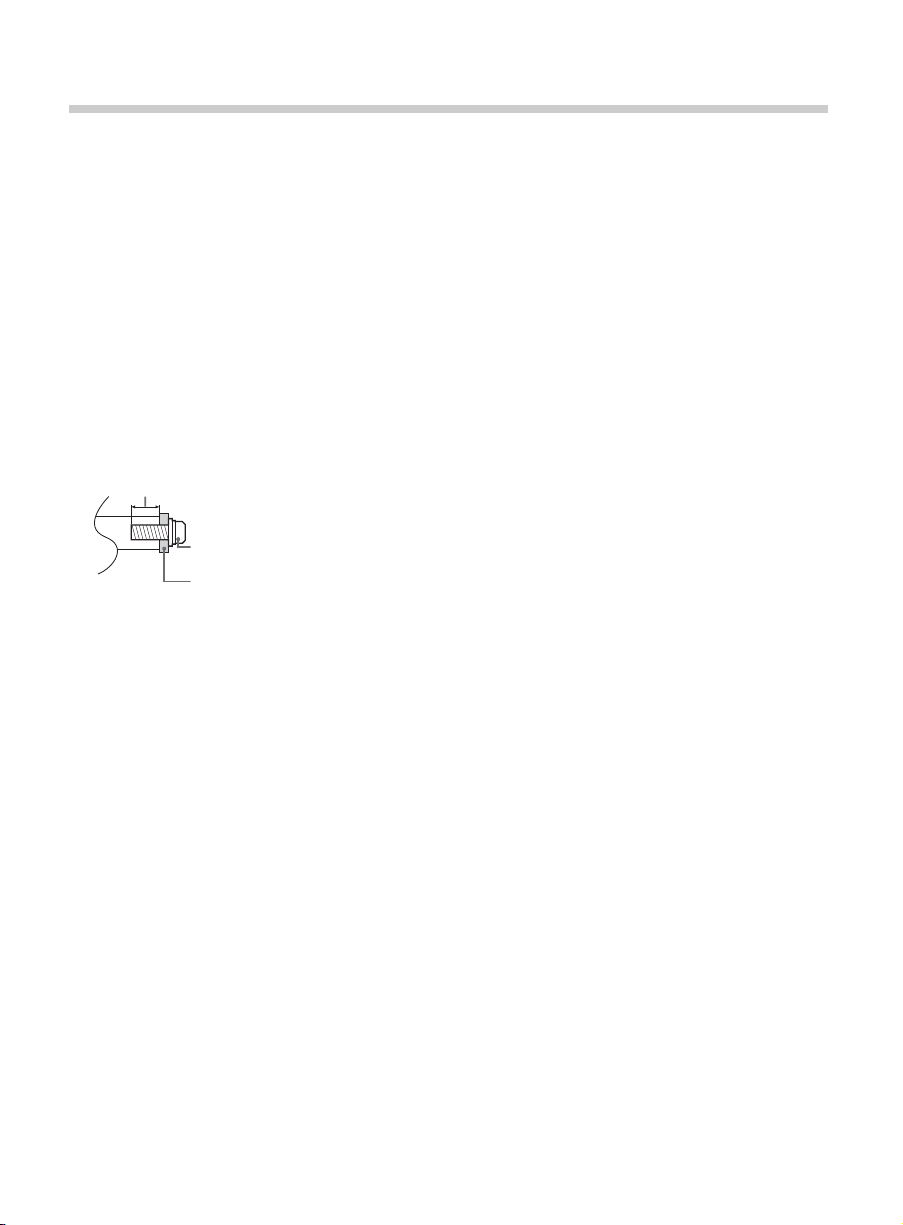

Instalación del TV en la pared................................................................38

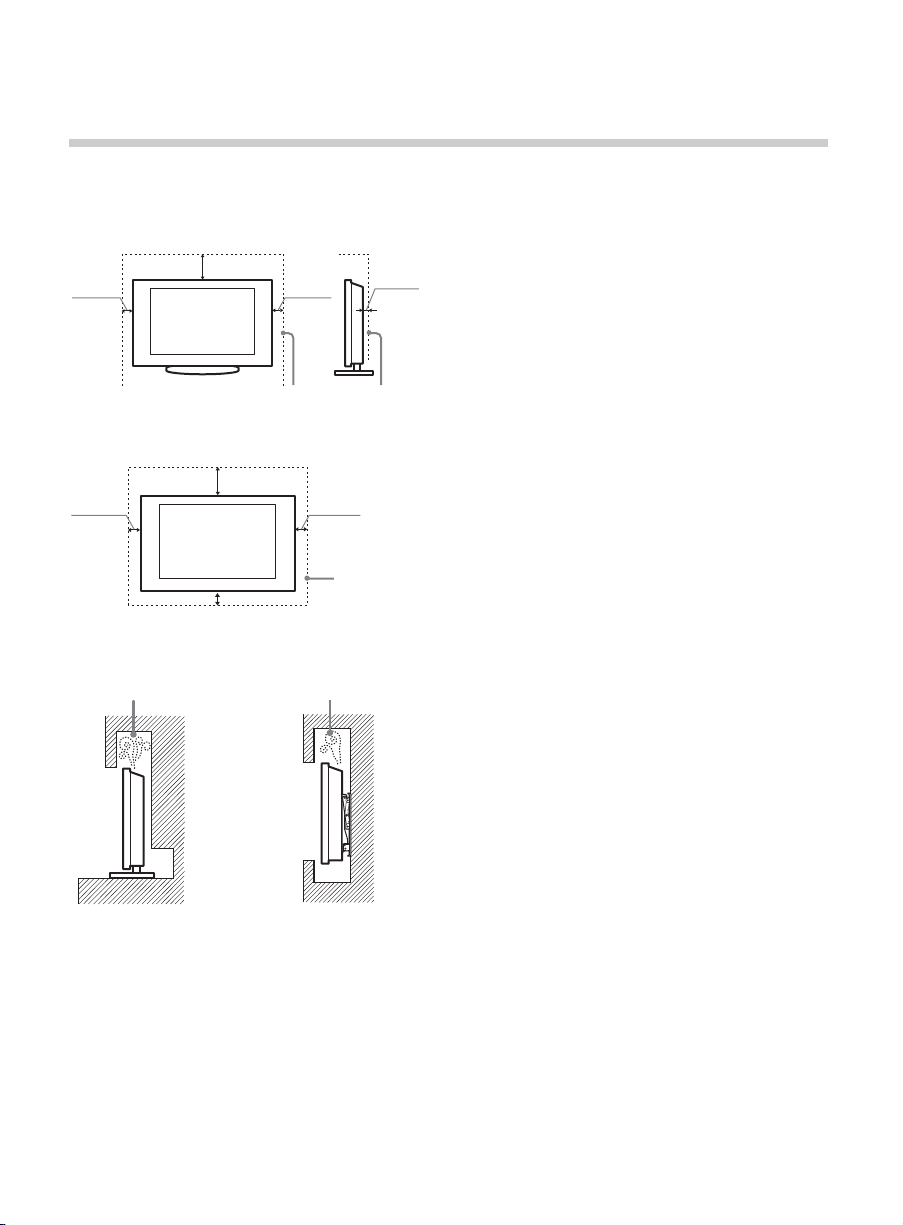

Instalación del TV en una pared o en un lugar cerrado.........................40
B
...
ea
9
Page 10
Inicio
Verificación de accesorios
Control remoto (1)*
Baterías de tamaño AAA (2)
Sujetadores de cables (2)
Soporte de sobremesa (2)
(sólo KDL-60W857B, KDL-60W855B)
Tornillos de fijación para el soporte de
sobremesa (M5 × 16) (4)
(sólo KDL-60W857B, KDL-60W855B)
Pernos para montaje mural (M6) (largo) (2)
Pernos para montaje mural (M5) (corto) (2)
Anteojos 3D activos (baterías incluídas) (2)
Manual de instrucciones (este manual) y
otros documentos
* Consulte el número del modelo impreso en el
control remoto.

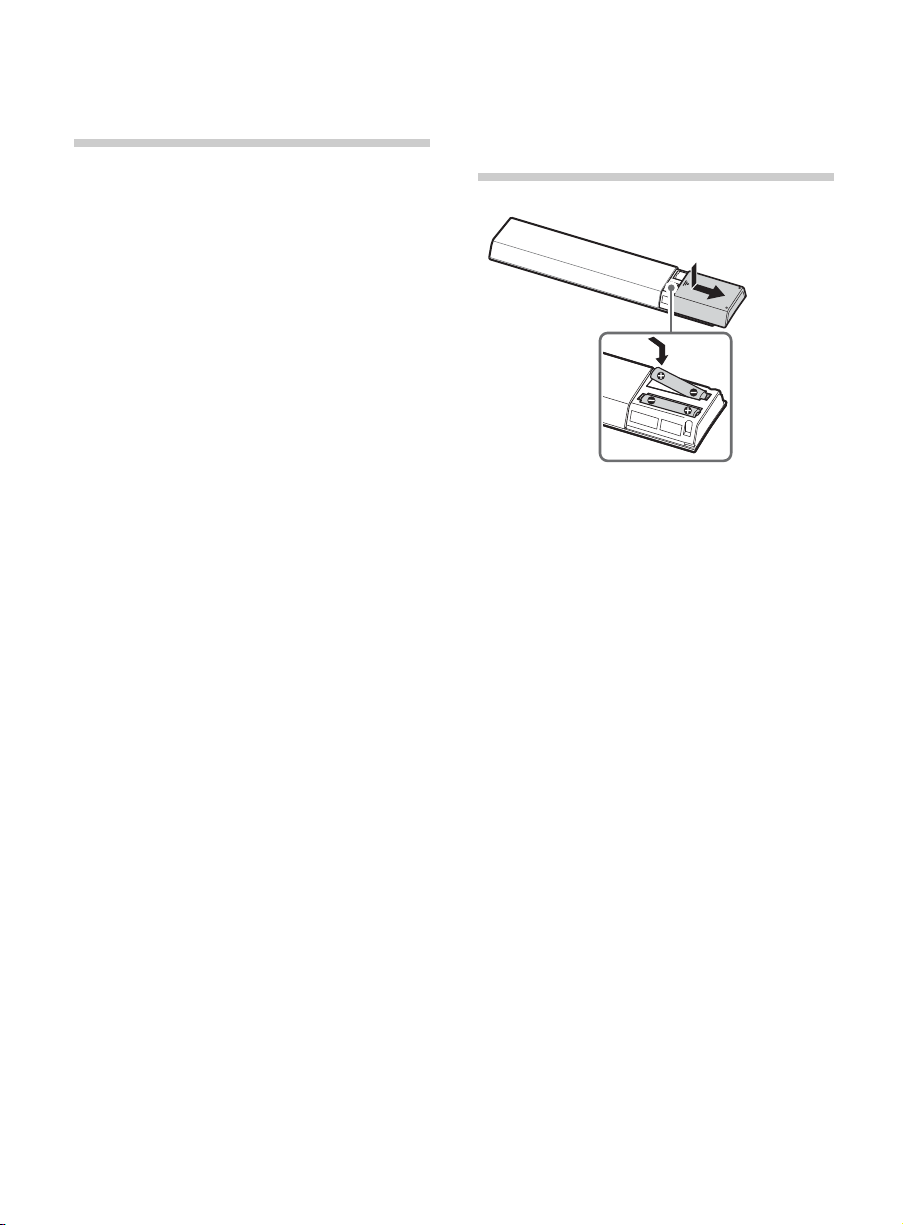

Colocación de baterías en el control remoto
1 Retire la película protectora.
2 Empuje y deslice la cubierta para abrir.
10
Page 11

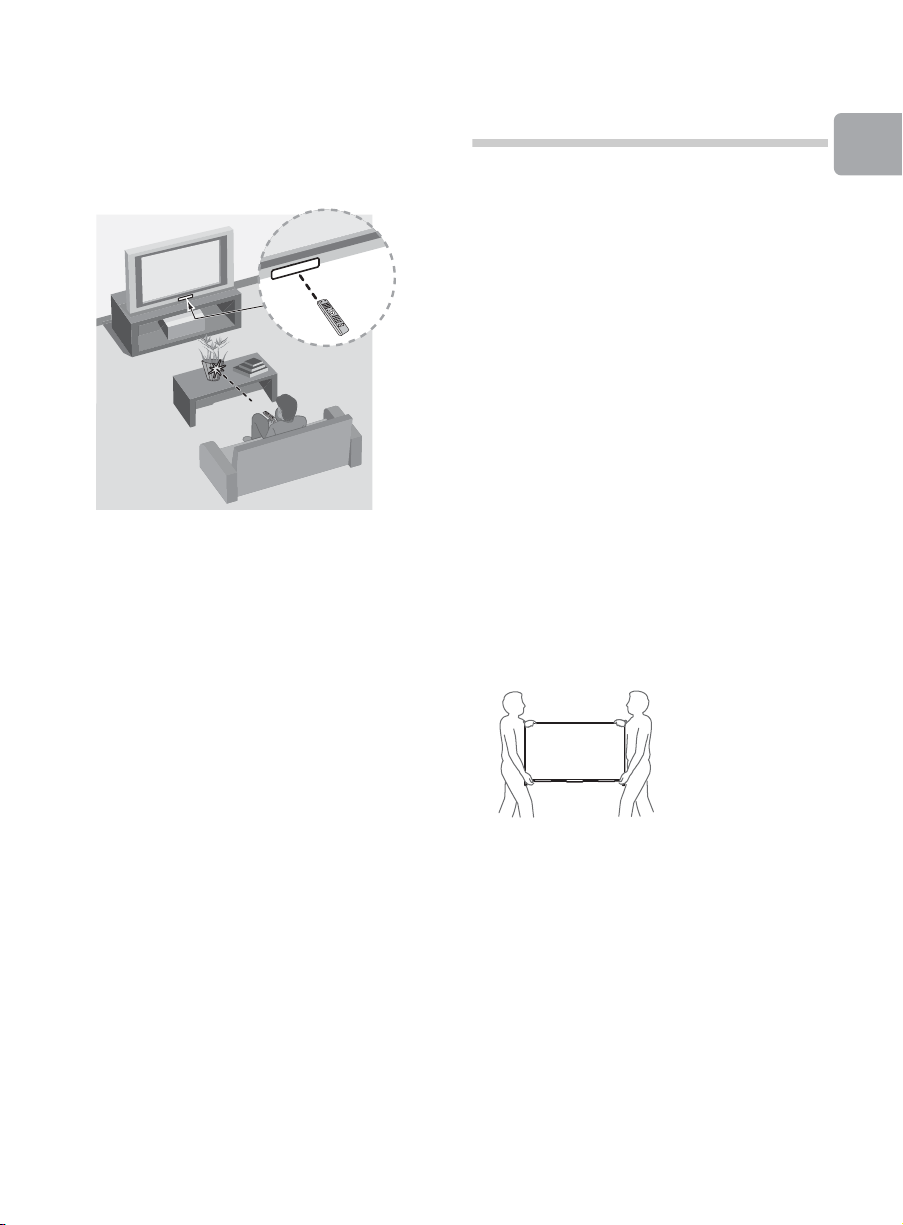

x Algunas indicaciones para el
Control remoto
• Apunte el control remoto directamente
hacia el sensor infrarrojo que tiene el TV.
• Asegúrese de que ningún objeto
obstruya la comunicación entre el control
remoto y el sensor infrarrojo del TV.
• Las lámparas fluorescentes pueden
interferir con el funcionamiento del
control remoto; se recomienda
apagarlas.
• Si tiene problemas con el control remoto,
vuelva a colocar las baterías o
reemplácelas y asegúrese de hacerlo
correctamente.
Antes de configurar su TV
Algunos modelos de TV se entregan con un
soporte de sobremesa desmontable de
modo que pueda instalar el TV en la pared.
Consulte la página 38 (Instalación del TV en
la pared) si desea montar su TV en la pared.
Si decide no montar el TV en la pared,
tendrá que instalar el soporte de
sobremesa. Para completar esta tarea
necesitará un destornillador Phillips (de
cruz) (no suministrado) y los tornillos
suministrados. Busque el folleto de
instrucciones del soporte de sobremesa
que se suministra.
Tenga en cuenta lo siguiente al instalar el
TV:
• Desconecte todos los cables para
transportar el TV.
• Para transportar el TV asegúrese de
contar con la cantidad suficiente de
personas; para los TV de gran tamaño se
necesitan dos o más personas.
• Es muy importante la colocación
correcta de las manos para trasladar el
TV, por seguridad y para evitar cualquier
daño.
Inicio
• Asegúrese de que su TV tenga la
ventilación adecuada, consulte la
página 40.
• Para una mejor calidad de imagen, no
exponga la pantalla a iluminación directa
o a la luz del sol.
• Evite instalar el TV en una habitación con
materiales que reflejen luz en las
paredes o el piso.
(Continúa)
11
Page 12
• Evite trasladar el TV de un área fría a una
Sensor infrarrojo
Transmisor síncrono
3D
caliente. Los cambios bruscos de
temperatura ambiente pueden crear
humedad por condensación. Como
consecuencia de ello, podría verse
afectada la calidad de la imagen y de los
colores. En caso de que eso ocurra, deje
evaporar la humedad por completo
antes de encender el TV.
• Asegúrese de que no haya objetos frente
al televisor.

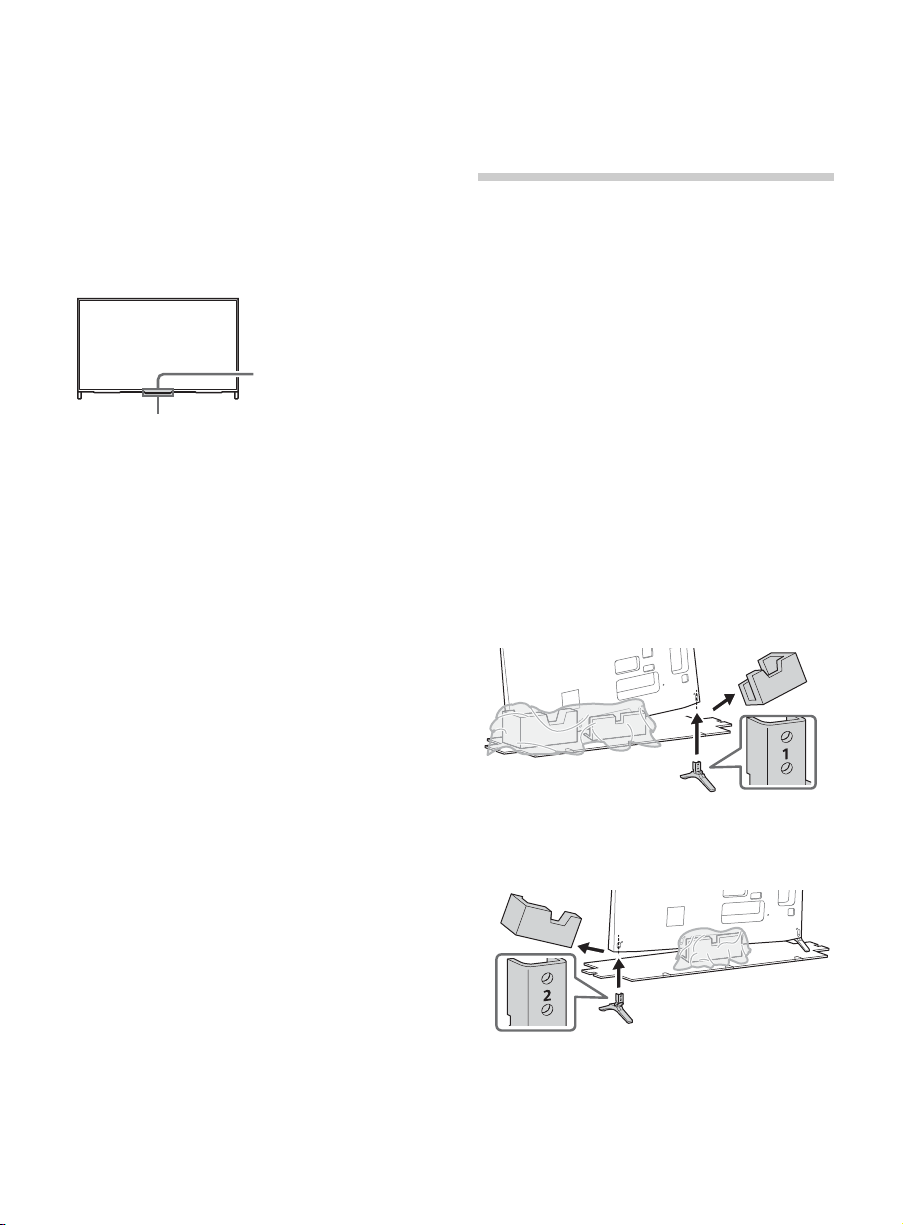

1: Instalación del
soporte de
sobremesa
x Método de instalación
recomendado (posición del borde)
(sólo KDL-60W857B,
KDL-60W855B)
Consulte el folleto del soporte de
sobremesa que se suministra para la
correcta instalación.
~
• No haga fuerza contra la pantalla o el marco
de la pantalla.
• Tenga cuidado de no prensar o pellizcarse
las manos ni el cable de alimentación de ca
al instalar el TV en el soporte de sobremesa.
• Para realizar esta instalación se necesitan
dos o más personas.
1 Quite la almohadilla del lado derecho 1,
e instale el soporte de sobremesa al TV
2.
12
2 Repita el paso 1 para el lado izquierdo.
Page 13

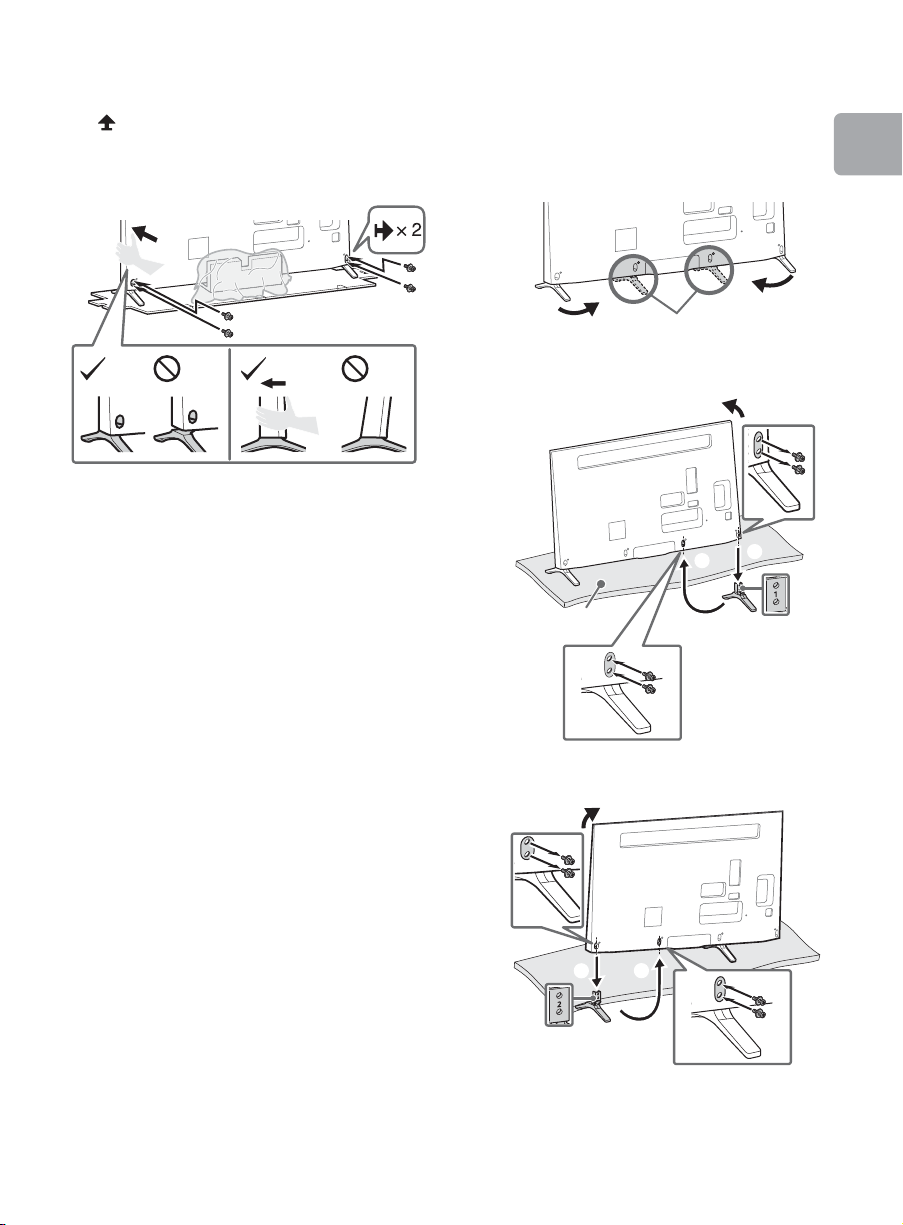

3 Fije el televisor en el soporte de
Posición intermedia
1
2
3
Paño suave
1
23
sobremesa utilizando los tornillos
suministrados. Las marcas tipo flecha
indican la ubicación de los orificios
de los tornillos que se utilizan para fijar
el soporte de sobremesa.
~
• Si utiliza un destornillador eléctrico,
ajuste la fuerza de torsión a
aproximadamente 1,5 N·m {15 kgf·cm}.
x Método de instalación alternativo
(posición intermedia)
Puede cambiar el soporte de sobremesa del
borde hacia la posición intermedia
consultando las instrucciones que se
presentan a continuación.
Inicio
1
2
(Continúa)
13
Page 14

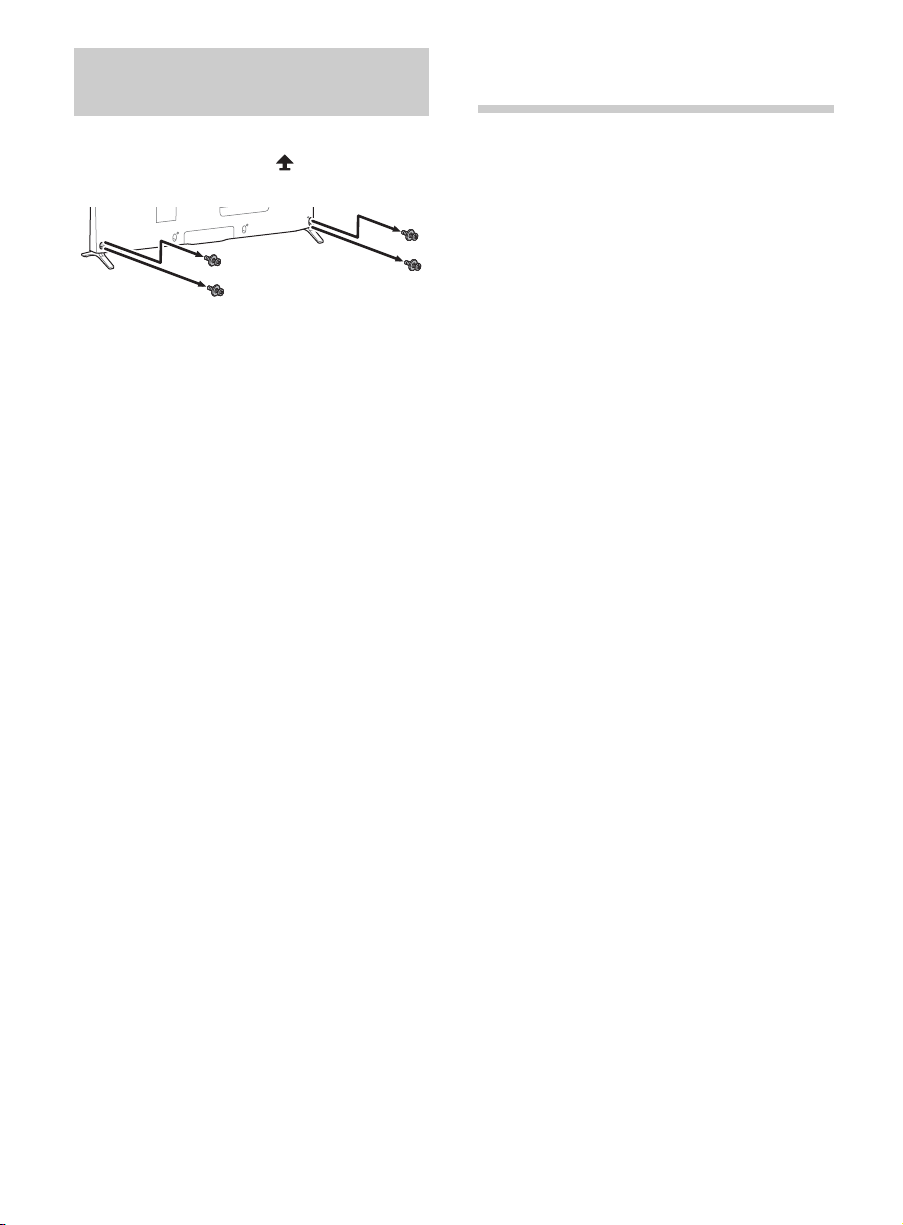

Desinstalación del soporte
de sobremesa del TV
2: Conexión del TV
Para desinstalar el soporte de sobremesa
del TV, quite los tornillos .
~
• No quite el soporte de sobremesa por
ningún motivo, excepto para instalar los
accesorios adicionales para su TV.
• Asegúrese de que el TV esté en la posición
vertical antes de encenderlo. Para evitar
deformaciones de la imagen no encienda el
TV con la pantalla LCD apuntando hacia
abajo.
• Cuando vuelva a instalar el soporte de
sobremesa, asegúrese de fijar los tornillos
(retirados previamente) en los orificios
originales de la parte posterior del TV.
~
• Use un conector para cable de antena que
no sea más grueso de 14 mm
• Cuando conecte el cable en la terminal
Cable/Antena, apriete el conector sólo con
los dedos, apretar demasiado la conexión
puede dañar el TV.
• Antes de mover el TV, desconecte todos los
cables conectados al TV para evitar daños al
TV al moverlo.
• Use un conector para cable HDMI de
12 mm (espesor) × 21 mm (ancho).
• Para más información acerca de las
conexiones, consulte el i-Manual.
14
Page 15
x Se muestra un decodificador con
Decodificador
1,5 mm máx.
(Ilustración de referencia para el
enchufe tipo F)
7 mm máx.
Decodificador
conexión HDMI
x Se muestra un decodificador con
conexión COMPONENT
(Componente)
Inicio
Recomendación para el enchufe tipo
F
La proyección del cable interno desde la
parte de conexión debe ser menor que
1,5 mm
(Continúa)
15
Page 16

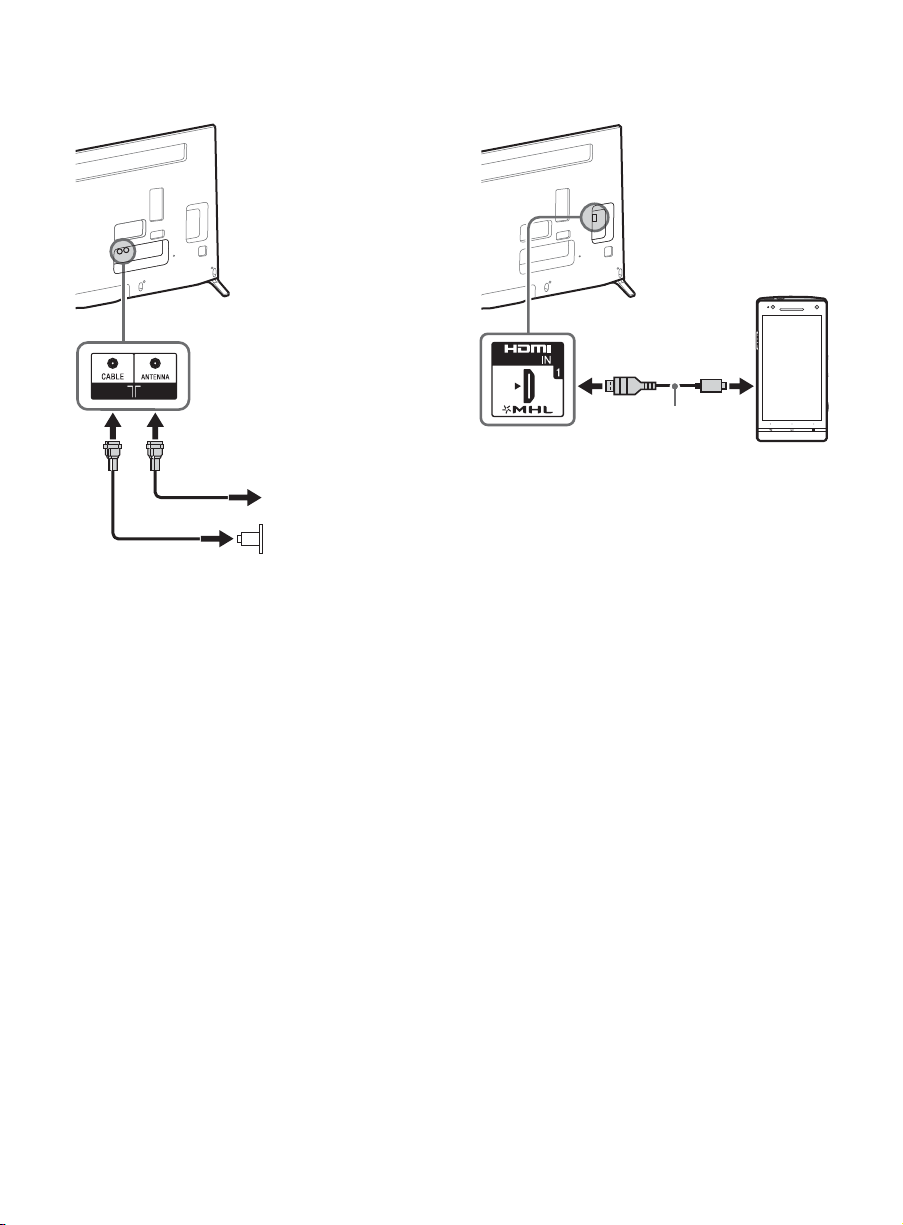

x Sistema de cable o Sistema de
Cable
Antena
Utilice un cable
(MHL 2 CABLE)
autorizado con
el logo MHL
Dispositivo
MHL
antena VHF/UHF
x Se muestra un dispositivo MHL
con conexión MHL
El TV recarga simultáneamente el
dispositivo conectado compatible con MHL
mientras se reproducen archivos de fotos,
música o video. Puede utilizar el control
remoto del TV para controlar el dispositivo
compatible con MHL cuando está
conectado al TV.
16
~
• Si Cambio automático de entrada (MHL)
está ajustado en Sí, el TV automáticamente
cambia a HDMI IN 1/MHL desde otra
entrada cuando el dispositivo compatible
con MHL está conectado a una toma HDMI
IN 1/MHL. La disponibilidad de Cambio
automático de entrada (MHL) depende de
si el dispositivo compatible con MHL puede
soportar esta función.
• Si Cargar MHL durante la desactivación.
está ajustado en Sí, puede continuar
cargando el dispositivo compatible con
MHL aún cuando el TV esté en el modo de
espera.
Page 17
x Se muestra con una conexión básica de alta definición (HD) BRAVIA® Sync™
*1Panel inferior
*
1
Blu-ray Disc
Decodificador de cable HD o
receptor de satélite HD
*
1
Receptor de A/V
SAT (Plato)
Cable/
Antena
*2Conexión óptica
*
1
Parte posterior
del TV
*1Panel lateral
Inicio
*1Significa un dispositivo apto para BRAVIA Sync.
*2La conexión óptica sólo es necesaria para receptores de A/V que no soportan ARC.
Ajuste las configuraciones de las bocinas en salida de audio, presione HOME, luego seleccione Ajustes
t Sonido t Bocinas t Sistema de audio.
Ajuste las configuraciones de HDMI CEC en el TV y en el receptor de AV para permitir el control de audio del
sistema para las conexiones de ARC.
(Continúa)
17
Page 18

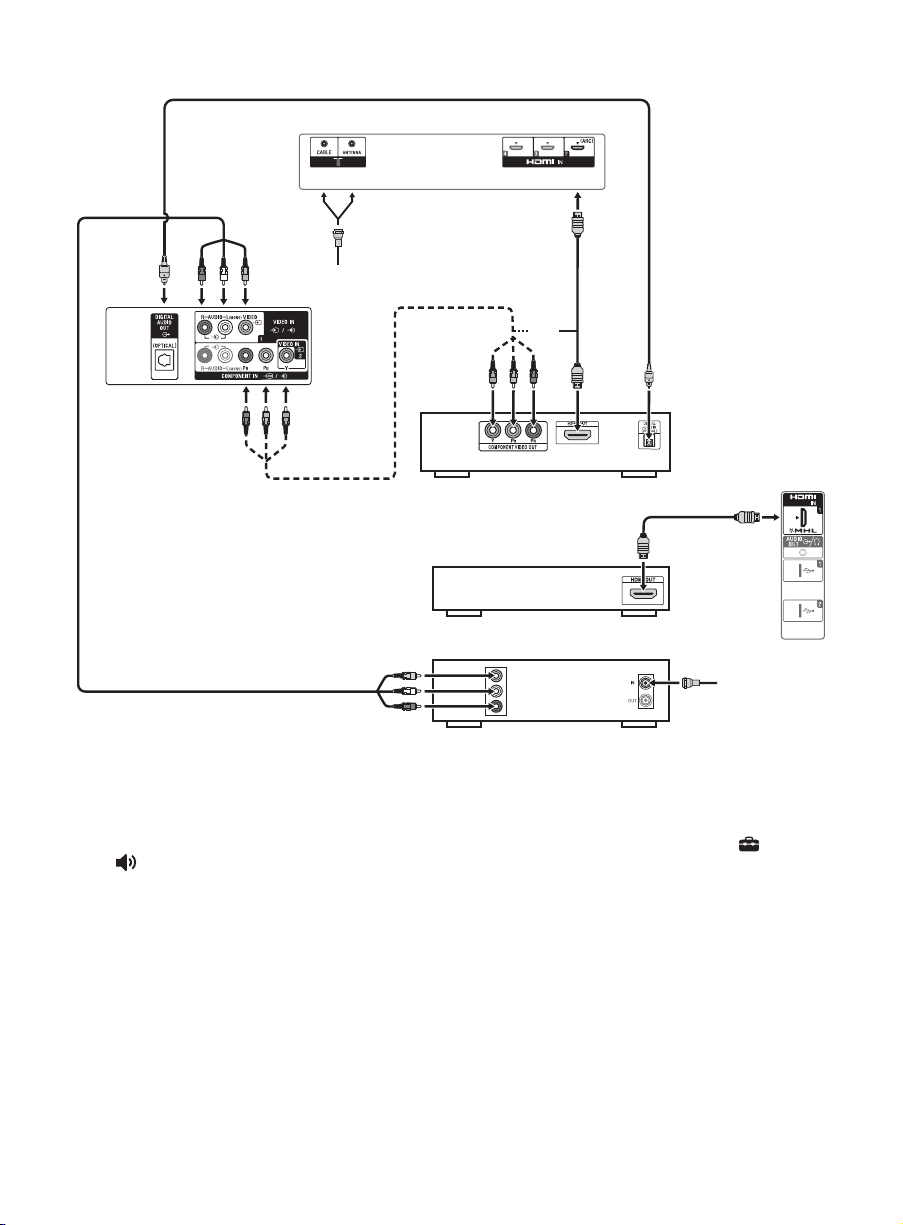

x Se muestra con una conexión básica HD con un sistema de cine en casa
VIDEO
L
R
Cable/Antena
o
Blu-ray Disc/DVD
Decodificador de cable SD o
receptor satélite SD
Cable/
SAT (Plato)
Sistema de cine en casa
*Conexión óptica
Parte
posterior
del TV
Panel lateral
Panel inferior
* La conexión óptica sólo es necesaria para un sistema de cine en casa que no soporta ARC cuando se conecta
con HDMI.
Ajuste las configuraciones de las bocinas en salida de audio, presione HOME, luego seleccione Ajustes
t Sonido t Bocinas t Sistema de audio.
Ajuste las configuraciones de HDMI CEC en el TV y en el receptor de AV para permitir el control de audio del
sistema para las conexiones de ARC.
18
Page 19
x Se muestra con conexión de PC con VCR/DVD SD
Parte posterior
del TV
PC
DVD
VCR
Separador
Cable/Antena
Combinación
de VCR/DVD
PC portátil
Panel lateral
* DVI
o
Panel inferior
Inicio
* DVI no permite el uso de señales de audio. Conecte la salida de audio del la PC a los altavoces del la PC o a un
receptor A/V para escuchar el sonido del la PC.
19
Page 20
3: Fijación del TV
Sony recomienda tomar
medidas especiales para
evitar que el televisor se
caiga.
Los televisores que no están
instalados de manera
segura pueden caerse y
provocar daños a la
propiedad, causar lesiones
corporales o incluso la
muerte.
Medidas para evitar que se
caiga el TV
• Instale el TV de modo que quede fijo a la
pared o base.
• No permita que los niños jueguen o se
cuelguen del mueble o del TV.
• Evite colocar o colgar objetos en el TV.
• No instale nunca el TV en:
– superficies resbaladizas, inestables o
irregulares.
– muebles que pueden utilizarse
fácilmente como escalones, como una
cómoda.
• Instale el TV donde no puedan
deslizarlo, empujarlo o hacerlo caer.

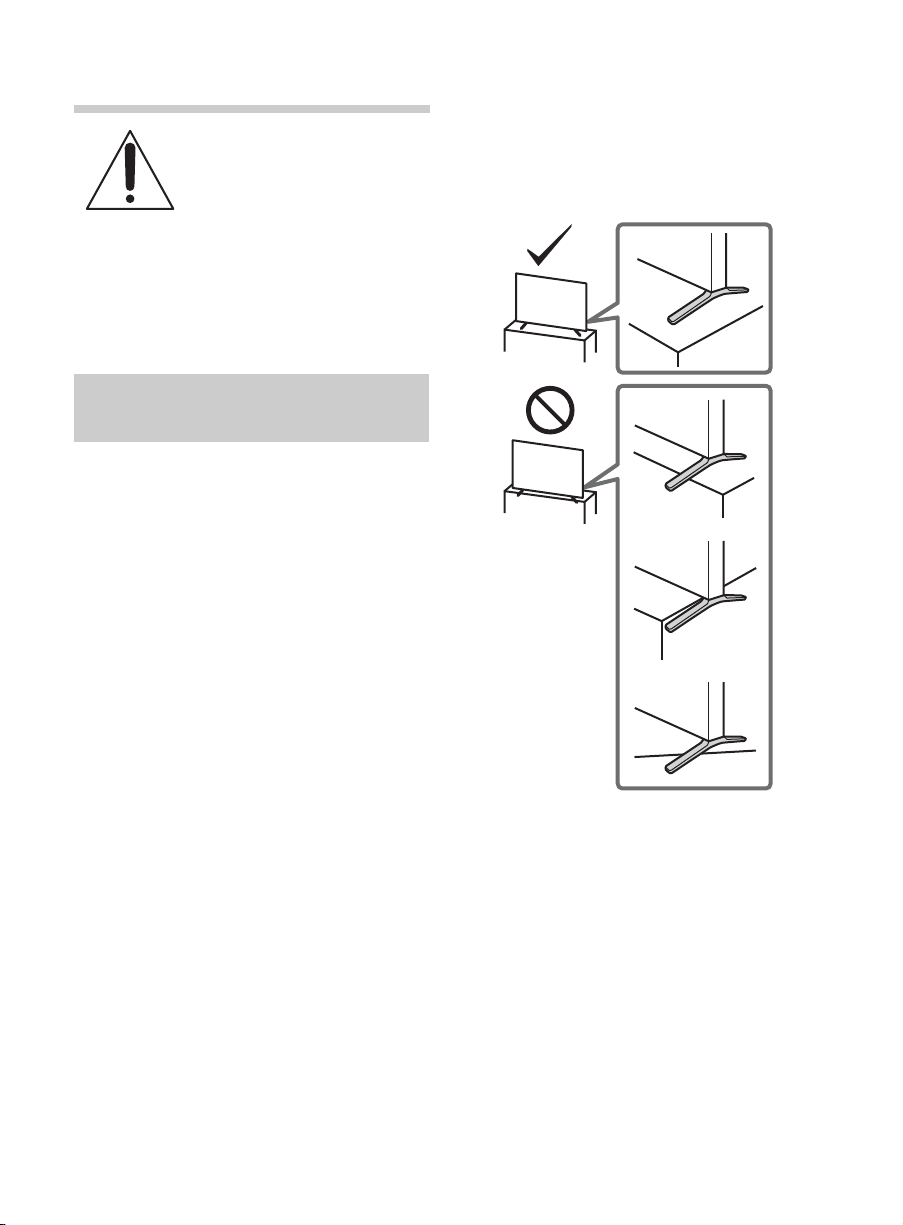

• Instale el televisor de manera que el
soporte de sobremesa del televisor no
sobresalga del soporte (no
suministrado). Si el soporte de
sobremesa sobresale hacia fuera de la
base, puede hacer que el televisor se
voltee y caiga.
20
• Coloque todos los cables de
alimentación ca y cables de conexión de
modo que no estén al alcance de los
niños.
Page 21
Medidas recomendadas
Base de
soporte
Soportes en
ángulo
(no
suministrados)
Orificio para
tornillo en la
cubierta
trasera
Tornillo
tipo M4
(no suministrado)
Cuerda o cadena
(no suministrada)
Tornillo (no
suministrado)
Orificio para tornillo en
la cubierta trasera
Tornillo M4
Cuerda o cadena
Cubierta trasera del TV
6-8 mm
para la instalación del TV
Preste atención a las siguientes medidas de
seguridad cuando instale un TV en el
soporte de TV (no suministrado).
1 Fije la base de soporte donde se
apoyará el TV.
Asegúrese de que la base de soporte
tolere correctamente el peso del TV.
Utilice dos soportes en ángulo (no
suministrados) para fijar la base de
soporte. Para cada soporte en ángulo,
utilice el herraje adecuado a fin de:
• Sujetar un lado del soporte en ángulo
a la pared.
• Sujetar el otro lado a la base de
soporte.
2 Fije el TV a la base de soporte.
Utilice los herrajes opcionales que se
enumeran a continuación (no
suministrados):
• El tornillo tipo M4 (atornillado a la
cubierta trasera del TV).
• Un tornillo o elemento similar (sujetado
a la base de soporte del TV).
• Cuerda o cadena (lo suficientemente
fuerte para tolerar el peso del TV).
Asegúrese de que no haya demasiada
longitud sobrante de cuerda o
cadena.
La longitud del tornillo tipo M4 varía en
función del diámetro de la cuerda o de
la cadena. Consulte la siguiente
ilustración.
~
• Asegúrese de colocar los tornillos que retiró
en un lugar seguro. Manténgalos alejados
de los niños.
(Continúa)
21
Inicio
Page 22
3 Sujete el TV a la pared mediante pernos,
Tornillos de fijación (M6)
(no suministrados)
Orificios
para
montaje
de
pared
Cuerda o
cadena
(no suministrada)
Anclaje
(no
suministrado)
*
2
*
1
tornillos de anclaje y cadena (o soga).
~
• Junto con el TV se incluyen tornillos que
se encuentran instalados en la parte
posterior del TV dependiendo del
modelo de TV. (Están fijados a los
orificios de los tornillos para el montaje
mural.) Asegúrese de quitar los dos
tornillos superiores antes de anclar el TV
en la pared.
• Fijar el TV al soporte sin sujetar
correctamente el TV ni el soporte a la
pared no es garantía suficiente para
evitar que el TV se caiga. Para una
mayor protección, siga las tres medidas
recomendadas anteriormente.
4: Agrupación de
cables
Antes de agrupar los cables, retire el
sujetador de cables de la cubierta de la
entrada de ca.
~
• No agrupe el cable de alimentación de ca
junto con otros cables.
22
*1Ubicación del sujetador de cables cuando el
soporte de sobremesa está instalado en la
posición del borde.
*2Ubicación del sujetador de cables cuando el
soporte de sobremesa está instalado en la
posición intermedia.
Page 23
~
TV
Internet
Módem
con
funciones
de ruteador
Ruteador
Módem
Internet
o
• Para separar la abrazadera del cable del TV,
pulse la parte superior de la abrazadera 1,
luego apriete 2 como se indica.
5: Conexión del TV al
Internet
Cuando conecte este TV al Internet, podrá
disfrutar de múltiples funciones. Para más
información acerca de las funciones,
refiérase al i-Manual.
~
• Para conectarse al Internet necesitará
contratar a un proveedor de servicios de
Internet.
Preparación de una red por
cable
Inicio
~
• Para conexiones de LAN, utilice un cable de
categoría 7 (no se suministra).
(Continúa)
23
Page 24
Preparación de una
Ruteador
inalámbrico
(punto de
acceso)
Módem
Internet
TV
conexión Wi-Fi
El dispositivo de Wi-Fi integrado permite
tener acceso al Internet y a la red de hogar.
Con esta función, podrá conectarse a una
red inalámbrica y disfrutar de los beneficios
que ofrecen las redes en un entorno sin
cables.
Antes de configurar la función de Wi-Fi del
TV, asegúrese de configurar un ruteador
inalámbrico (punto de acceso).
6: Ejecución de la
Configuración
inicial

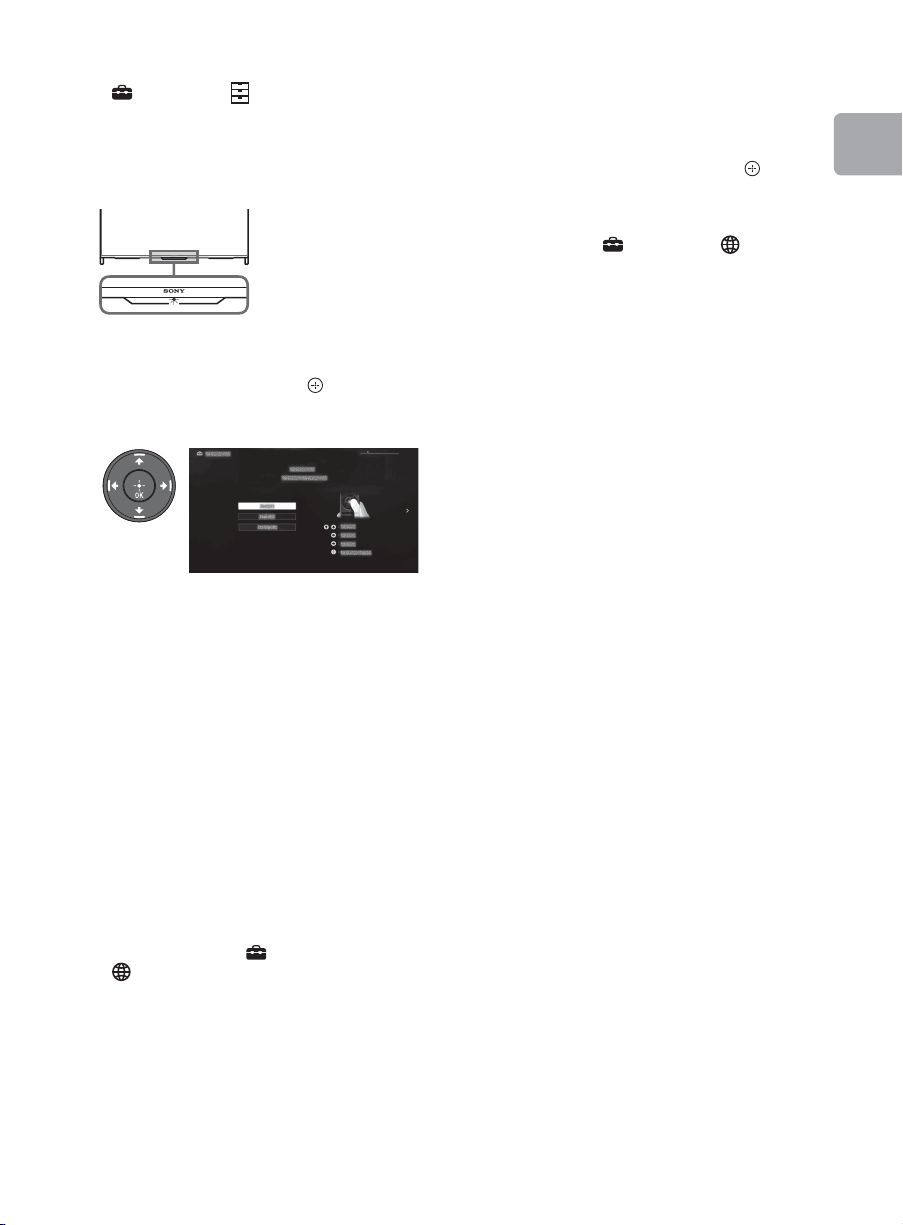

1 Complete sus conexiones de cables
antes de proceder a la Configuración
inicial.
Conecte el TV al enchufe de ca.
2 Presione "/1 en el TV. El LED de
iluminación se iluminará en blanco.
Cuando enciende el TV por primera vez,
aparece el menú Idioma/Language en la
pantalla.
24
~
• El LED de iluminación se illumina en
colores diferentes de acuerdo al estado
del TV. Si no desea que se ilumine el LED
de iluminación, puede apagarlo
posteriormente.
KDL-70W857B, KDL-60W857B:
Presione HOME, luego seleccione
Ajustes t Preferencias t
Configuración general t LED de
iluminación t No. También puede
presionar OPTIONS, luego seleccionar
LED de iluminación t No.
Page 25
KDL-70W855B, KDL-60W855B:
Presione HOME, luego seleccione
Ajustes t Preferencias t
Iluminación del panel frontal t LED
de iluminación t No. También puede
presionar OPTIONS, luego seleccionar
LED de iluminación t No.
3 Presione V/v/B/b para seleccionar un
elemento, luego presione .
Siga las instrucciones en pantalla.
4 Configure la conexión para Internet
seleccionando Wi-Fi o LAN por cable.
Si no desea utilizar el dispositivo de
Wi-Fi integrado del TV o desea
configurarlo posteriormente, seleccione
Omitir.
• Si utiliza la opción de seguridad WEP,
seleccione Wi-Fi t Conectar por lista
de exploración. Luego, seleccione el
nombre de la red (SSID) a la que se
desea conectar. Si no puede encontrar el
nombre de la red requerida, seleccione
[Entrada manual] y presione para
ingresar el nombre de la red.
• Para realizar Configuración de la red
posteriormente, presione HOME, luego
seleccione Ajustes t Red t
Configuración de la red.
• El TV buscará automáticamente una
actualización de software después de la
configuración de la red e intentará
detectar automáticamente su región.
5 Busque los canales disponibles. Si
usted recibiera los canales de un
decodificador de cable o de un receptor
de satélite y no desea utilizar el
sintonizador incorporado del TV,
seleccione Omitir.
Inicio
~
• El TV detectará y configurará
automáticamente la red cuando se hace
una conexión por cable antes de la
configuración inicial.
• Para clientes que necesitan configurar su
conexión de red con una dirección IP
estática y/o un servidor Proxy, seleccione
Omitir. Después de completar la
configuración inicial, presione HOME,
luego seleccione Ajustes t
Red t Configuración de la red t
Configure la conexión de red t
Experto.
25
Page 26
Viendo TV
oo
2
1
4
3
1 Encienda el TV.
Presione "/1 en el TV o POWER en el
control remoto para encender el TV.
El LED de iluminación se iluminará en
blanco.
o
Uso del control remoto
2 Seleccione un canal de TV
o seleccione una entrada.
x Para seleccionar canales digitales
KDL-70W857B, KDL-60W857B
Use los botones 0-9. Para ingresar el
número de canal 10 y mayores, presione el
siguiente dígito rápidamente.
KDL-70W855B, KDL-60W855B
Use los botones 0-9 y . Por ejemplo,
para ingresar el canal 2.1:
Presione , y , luego
presione .
26
Page 27
x Botones utilizados frecuentemente
1 DISPLAY
Despliega el número de canal, los
detalles del programa y el reloj.
2 Botones de color
Cuando están disponibles los botones
de color, aparece en la pantalla una
guía de funciones.
3 GUIDE
Despliega la guía de programación.
(La disponibilidad depende del
modelo de su TV, región y país)
4 SUBTITLE/CC
Puede encender o apagar los
subtítulos en texto/subtítulos.
Inicio
27
Page 28
Uso de su TV BRAVIA
Descubriendo contenido de su interés (Discover)
Puede utilizar Discover para buscar
contenido (tal como programas de TV,
contenido de Internet, etc.). El contenido
que aparece en Discover varía
dependiendo del modelo de su TV, región y
país.
1 Presione DISCOVER.
2 Presione V/v para
seleccionar la categoría
deseada.
Cómo disfrutar de redes sociales mientras está viendo TV (visualización social)
La función Visualización Social le permite
hacer uso de las redes sociales mientras
disfruta programación en su TV.
Presione SOCIAL VIEW para disfrutar de
conversaciones con amigos mientras está
viendo TV. Las funciones disponibles en la
visualización social pueden variar según el
modelo/región/país de su televisor.
Necesitará hacer una conexión al Internet
de banda ancha. Para más información,
consulte la página 23 (5: Conexión del TV al
Internet). Luego, vaya a Configuración de
la red y siga las instrucciones en la pantalla
para conectar su televisor a Internet.
3 Presione B/b para
seleccionar el elemento
deseado, luego presione .
Se despliega el contenido
seleccionado.
28
~
• Es posible que sea necesario actualizar el
software del TV para utilizar esta función.
Presione HOME, seleccione Ayuda t
Servicio al cliente t Actualización de
software.
Page 29
Selección de diversos contenidos y herramientas (menú principal)
Seleccione la categoría deseada en la parte
superior del menú principal. Puede
reproducir contenido seleccionando su
imagen miniatura en una subcategoría.
También puede utilizar funciones (tales
como cambio de configuración)
seleccionando su ícono.
1 Presione HOME.
2 Presione B/b para
seleccionar la categoría
deseada, luego presione .
3 Presione v, luego presione
B/b para seleccionar la
subcategoría deseada.
Cuando el cursor se mueve más allá
del borde izquierdo/derecho de la
subcategoría, se despliega la siguiente
subcategoría (si hay más de una
subcategoría).
4 Seleccione la imagen
miniatura del contenido
deseado.
El contenido se reproduce.
Selección de diversos
contenidos
Las categorías están disponibles
dependiendo del modelo de su TV/región/
país.
Canal
Películas
Álbum
Puede ver la lista de los
contenidos de transmisión
digital y las miniaturas de las
transmisiones en vivo y
futuras. También puede
cambiar el sistema de
transmisión utilizando Lista de
canales en la parte inferior del
menú principal.
~
• Esta categoría solo está
disponible cuando los canales
digitales están
preestablecidos.
Puede ver películas de los
proveedores de servicios de
películas en línea, de
dispositivos USB conectados
o de su red de hogar.
Puede ver fotos de los
proveedores de servicios en
línea, de dispositivos USB
conectados o de su red de
hogar.
Uso de su TV BRAVIA
(Continúa)
29
Page 30
Música
Apps
Puede reproducir contenido
de música de los proveedores
de servicios en línea, de
dispositivos USB conectados
o de su red de hogar.
Puede iniciar aplicaciones. Se
despliegan las imágenes
miniaturas de las aplicaciones
de presentaciones especiales
(Presentaciones especiales)
y de sus aplicaciones favoritas
(Mis aplicaciones). Para ver
todas las aplicaciones,
seleccione Todas las
aplicaciones en la parte
inferior del menú principal.
Selección de Herramientas
Las herramientas están disponibles
dependiendo del modelo de su TV/región/
país.
Buscar
Entradas
Servidor
multimedia
Puede ingresar una palabra
clave para buscar contenido.
También puede seleccionar
palabras clave buscadas
anteriormente.
Puede seleccionar un
dispositivo de entrada
conectado al TV.
Puede seleccionar un servidor
multimedia (por ejemplo,
dispositivo USB, red de su
hogar) para consultar su
contenido utilizando el
navegador de multimedia.
Ajustes
Ayuda
Estado
de la red
Puede cambiar las
configuraciones del TV (por
ejemplo, Imagen y Pantalla,
Sonido, Canal).
Puede ver información acerca
de diagnósticos automáticos y
de Servicio al cliente. También
puede accesar el i-Manual.
Puede ver el estado de la
conexión de la red.
30
Page 31

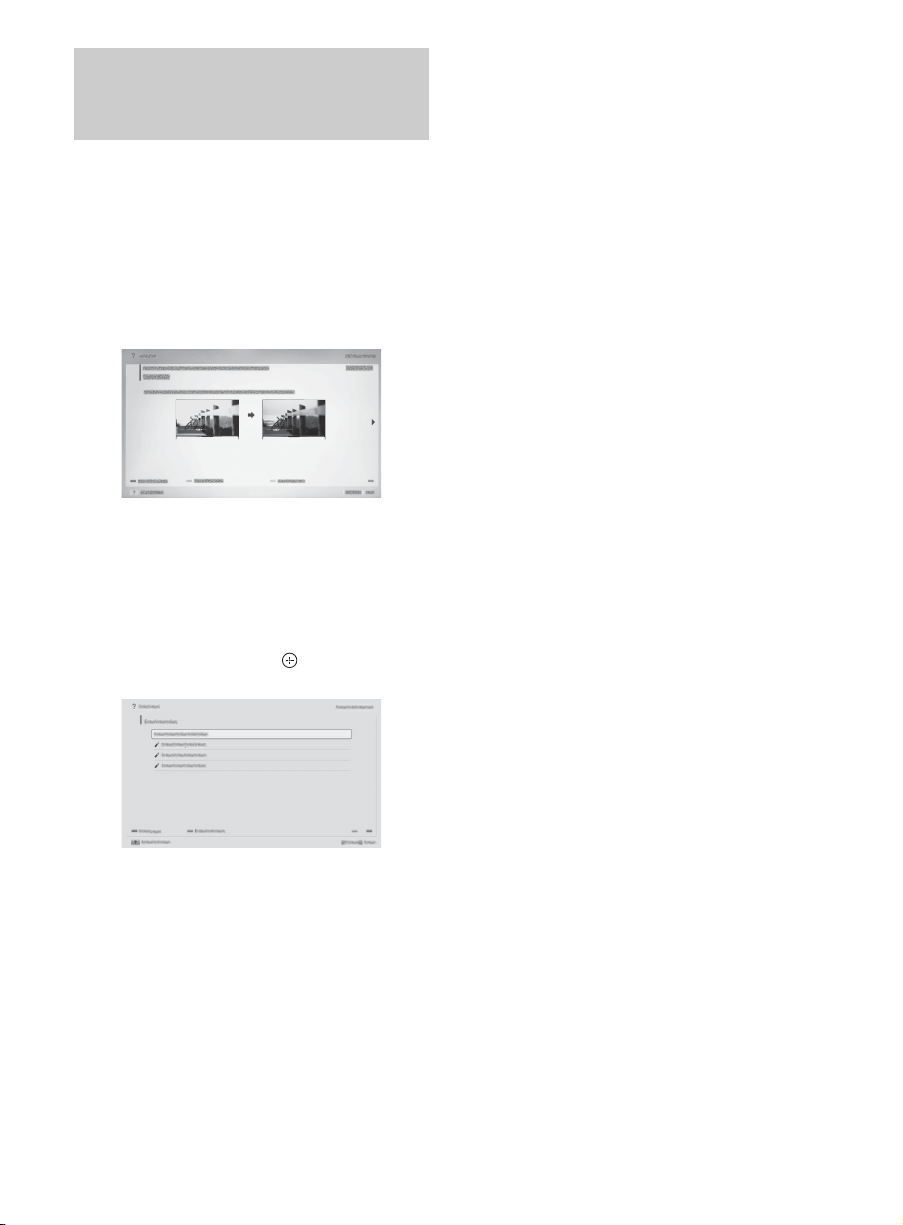

Búsqueda de instrucciones
1
2
RETURN
Marca tipo flecha*
Búsqueda de instrucciones en el manual electrónico (i-Manual)
El Manual de instrucciones está incluido en
su TV BRAVIA y se puede desplegar en la
pantalla.
Para obtener más información acerca de las
funciones del TV accese el i-Manual con
sólo tocar un botón.
1 Presione i-MANUAL.
2 Seleccione un elemento.
1 Presione B/b para seleccionar un
elemento.
2 Presione V/v/B/b para seleccionar
un elemento, luego presione .
* Si aparece una marca tipo flecha, presione v
repetidamente para mostrar más elementos.
Aparece la página del elemento
seleccionado.
~
• Puede avanzar a través de las páginas
utilizando B/b.
Presione RETURN para regresar a la página
anterior.
(Continúa)
Búsqueda de instrucciones
31
Page 32
Guardar páginas vistas
frecuentemente
(Marcadores)
Puede guardar las páginas vistas
frecuentemente para tener acceso fácil en
cualquier momento.
x Para guardar una página
Cuando se despliegue la página para
marcar páginas, presione el botón amarillo
del control remoto.
x Para accesar la página marcada
Cuando se despliegue el i-Manual, presione
el botón verde del control remoto para
mostrar la lista de páginas marcadas.
Presione V/v para seleccionar el elemento
deseado, luego presione .
~
• Presione RETURN para regresar a la
pantalla anterior.
x Para remover una página marcada
Cuando se muestre la página marcada,
presione el botón amarillo en el control
remoto.
32
Page 33
Información adicional
Solución de problemas
Cuando el LED de iluminación está parpadeando en rojo, cuente cuántas veces
parpadea (el intervalo de tiempo es tres segundos).
Si el LED de iluminación parpadea en rojo, restablezca el TV desenchufando el cable de
alimentación de ca del TV por dos minutos, enchufe el cable de ca luego encienda el TV.
Si el problema persiste, póngase en contacto con el Centro de asistencia de Sony (información
suministrada en la portada) para proporcionar el número de veces que el LED de iluminación
parpadea en rojo (el intervalo de tiempo es tres segundos). Presione "/1 en el TV para
apagarlo, desconecte el cable de alimentación de ca y póngase en contacto con el Centro de
servicios de Sony.
Cuando el LED de iluminación no esté parpadeando, verifique los síntomas y
soluciones que se muestran a continuación.
También puede consultar “Diagnóstico” en el i-Manual o realizar el diagnóstico automático
seleccionando Ayuda t
persiste, póngase en contacto con el Centro de asistencia de Sony (información suministrada
en la portada).
Síntoma Explicación/Solución
No hay imagen ni sonido
(pantalla en negro).
Algunos programas no se
pueden sintonizar.
El control remoto no
funciona.
Se olvidó la contraseña de
Bloqueo.
El TV y sus áreas
circundantes suelen
calentarse.
Servicio al cliente t Auto diagnóstico. Si el problema
• Verifique la conexión del cable o la antena.
• Conecte el TV a la fuente de alimentación de ca y
presione "/1 en el TV o POWER en el control remoto.
• Verifique la antena.
• Reemplace las baterías.
• Es posible que su TV esté en modo SYNC
(Sincronización).
Presione SYNC MENU, seleccione Control del TV y
luego seleccione Inicio (Menú) u Opciones para
controlar el TV.
• Ingrese 4357 para el código de PIN, para los modelos
serie W855B. (El código PIN 4357 siempre es
aceptado.)
• En cambio, para los modelos de la serie W857B,
ingrese 9999.
• Cuando el TV se utiliza durante un período de tiempo
prolongado, es posible que el TV y el área
circundante se sientan calientes al tocarlos. Esto no
implica un mal funcionamiento del TV.
Información
adicional
(Continúa)
33
Page 34

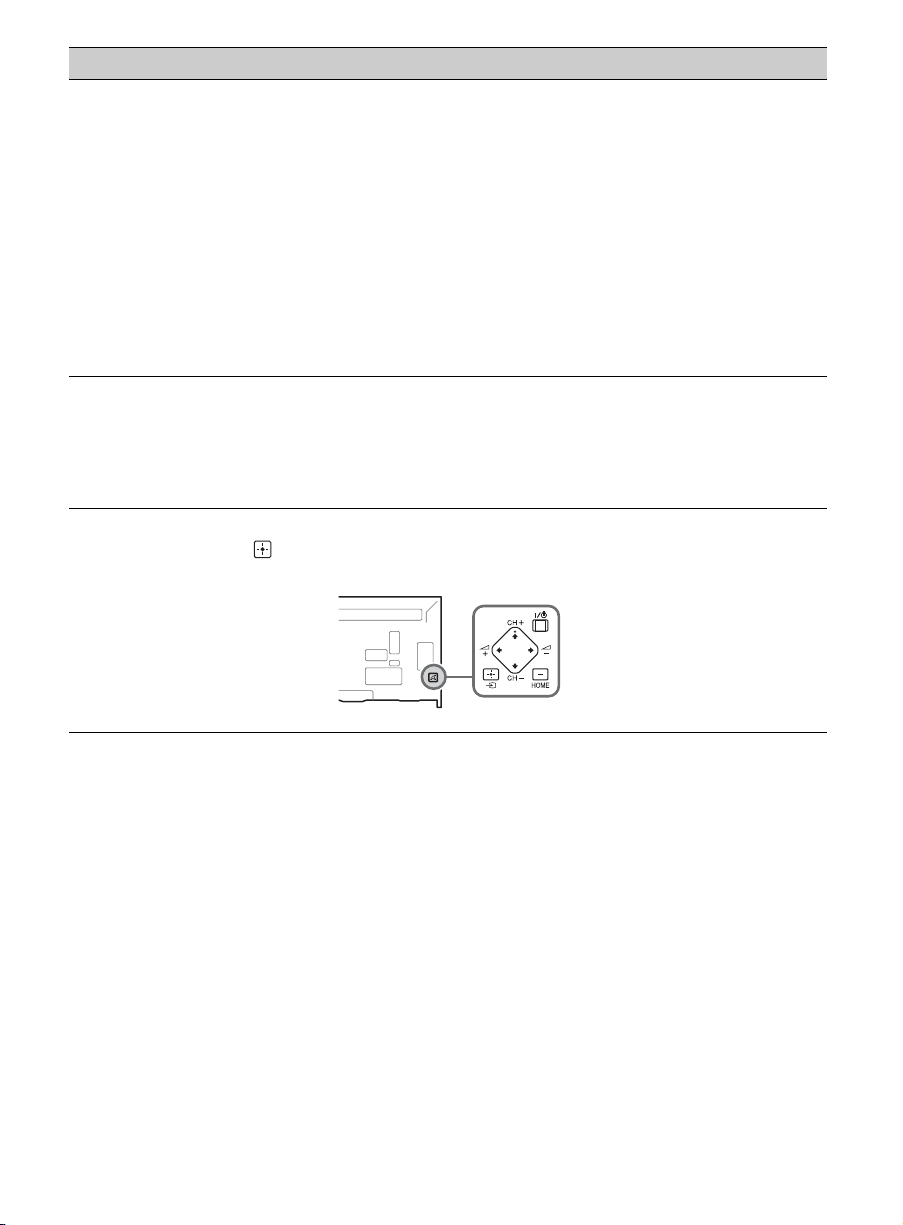

Síntoma Explicación/Solución
Parte posterior del TV
Cómo restablecer el TV a
los ajustes de fábrica
• Encienda el TV. Mientras presiona V en el control
remoto, presione "/1 en el TV. (El TV se apagará por
sí mismo, luego se encenderá nuevamente). Libere V.
ADVERTENCIA: El restablecimiento borrará todos sus
ajustes personalizados incluyendo el ajuste de
Bloqueo.
• Para propósitos de seguridad, asegúrese de borrar
toda la información personal y de cuentas antes de
desechar, vender o entregar su TV a otra persona
mediante: la desvinculación/anulación del registro,
desconexión de la sesión y desactivación de todos los
servicios de red así como también el restablecimiento
del modo de fábrica del TV.
Audio o video congelado,
una pantalla en blanco o el
TV no responde a los
• Realice un simple restablecimiento del TV
desenchufando el cable de alimentación de ca
durante dos minutos, luego enchúfelo nuevamente.
botones del TV o del control
remoto.
Los botones "/1, CH+/
2 +/
–, V/v/B/b, t, y
• Consulte la siguiente ilustración para la ubicación de
–,
los botones en el TV.
HOME no se pueden ubicar
en el TV.
34
Page 35
Cuidados de su BRAVIA TV
La seguridad es muy importante. Por favor lea y respete la documentación de seguridad
(Manual de seguridad) suministrado por separado.
Antes de comenzar a limpiar su TV, desenchufe el TV y los
otros equipos conectados de la fuente de energía.
• Limpie la pantalla de LCD con mucho cuidado utilizando
un paño suave.
• Las manchas dificiles de quitar se pueden eliminar con
un paño humedecido en agua tibia y jabón suave.
• Si utiliza un paño previamente tratado con productos
químicos, siga las instrucciones del envase.
• Nunca rocíe agua o detergente directamente sobre el
televisor. El agua podría gotear hasta la parte inferior de
la pantalla y entrar al interior del televisor provocándole
daños.
• Nunca utilice solventes fuertes como diluyentes de
pintura, alcohol o bencina para limpiarlo.
• No vuelva a enchufar el TV hasta que se haya evaporado
la humedad generada por la limpieza del producto.
El TV también se debe colocar sobre una superficie estable para evitar que se caiga (consulte
la página 20). Si viven niños o mascotas en la casa, revise con frecuencia el TV para asegurar
que esté correctamente fijado.
35
Información
adicional
Page 36
Especificaciones
Sistema
Sistema de TV Analógico: NTSC 3.58 (para modelos series W857B)
Digital: DVB-T2/T (para modelos series W857B)
Cobertura de canales VHF: 2-13, UHF: 14-69
Sistema del panel Panel LCD (pantalla de cristal líquido), con retroiluminación LED
Salida de bocinas 10 W + 10 W
Tecnología inalámbrica Protocolo IEEE802.11a/b/g/n
CATV (Analógico): 1-135
Tomas de entrada/salida
CABLE/ANTENNA
(Cable/Antena)
VIDEO IN 1
(Entrada de video 1)
COMPONENT IN
(Entrada de componente)
VIDEO IN 2
(Entrada de video 2)
HDMI IN 1/2/3/4
(Entrada HDMI 1/2/3/4)
(para modelos series
W857B)
HDMI IN 1/2/3/4
(Entrada HDMI 1/2/3/4)
(para modelos series
W855B)
MHL
(común con HDMI IN 1)
(para modelos series
W857B)
MHL
(común con HDMI IN 1)
(para modelos series
W855B)
AUDIO OUT (Salida de
audio)/i
Terminal externa de 75 ohms para entrada de señal de radiofrecuencia
Entrada de video/audio
YP
Entrada de audio
Entrada de video (contacto común de componente)
Video (2D): 1 080p (30, 60 Hz), 1 080/24p, 1 080i (60 Hz), 720p (30, 60 Hz), 720/24p,
Video (3D):
Estructuración de imágenes 1 080p (30 Hz), 1 080/24p, 1 080i (60 Hz),
Una a lado de otra 1 080p (60 Hz), 1 080/24p, 1 080i (60 Hz), 720p (60 Hz)
Una arriba de otra 1 080p (30, 60 Hz), 1 080/24p, 1 080i (60 Hz), 720p (60 Hz)
Audio: PCM lineal de 5,1 canales: 32, 44,1 y 48 kHz, 16, 20 y 24 bits, Dolby Digital
ARC (sólo HDMI IN 2)
Video (2D): 1 080p (30, 50, 60 Hz), 1 080/24p, 1 080i (50, 60 Hz),
Video (3D):
Estructuración de imágenes 1 080p (30 Hz), 1 080/24p, 1 080i (50, 60 Hz),
Una a lado de otra 1 080p (50, 60 Hz), 1 080/24p, 1 080i (50, 60 Hz),
Una arriba de otra 1 080p (30, 50, 60 Hz), 1 080/24p, 1 080i (50, 60 Hz),
Audio: PCM lineal de 5,1 canales: 32, 44,1 y 48 kHz, 16, 20 y 24 bits, Dolby Digital
ARC (sólo HDMI IN 2)
Video (2D): 1 080p (30 Hz), 1 080/24p, 1 080i (60 Hz), 720p (30, 60 Hz), 720/24p,
Video (3D):
Una a lado de otra 1 080/24p, 1 080i (60 Hz), 720p (60 Hz)
Una arriba de otra 1 080p (30 Hz), 1 080/24p, 1 080i (60 Hz), 720p (60 Hz)
Audio: PCM lineal de 5,1 canales: 32, 44,1 y 48 kHz, 16, 20 y 24 bits, Dolby Digital
Video (2D): 1 080p (30 Hz), 1 080/24p, 1 080i (50, 60 Hz), 720p (30, 50, 60 Hz),
Video (3D):
Una a lado de otra 1 080/24p, 1 080i (50, 60 Hz), 720p (50, 60 Hz)
Una arriba de otra 1 080p (30 Hz), 1 080/24p, 1 080i (50, 60 Hz), 720p (50, 60 Hz)
Audio: PCM lineal de 5,1 canales: 32, 44,1 y 48 kHz, 16, 20 y 24 bits, Dolby Digital
Salida de audio (minitoma estéreo)
Enchufe para auriculares
(con soporte para salida de subwoofer)
NTSC 3.58 / PAL-M / PAL-N (para modelos series W855B)
SBTVD (para modelos series W855B)
BPR (video componente): 1 080p (60 Hz), 1 080i (60 Hz), 720p (60 Hz), 480p, 480i
(para modelos series W857B)
1 080p (50, 60 Hz), 1 080i (50, 60 Hz), 720p (50, 60 Hz),
576p, 576i, 480p, 480i (para modelos series W855B)
480p, 480i, Formatos de PC
720p (30, 60 Hz), 720/24p
720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formatos de PC
720p (30, 50, 60 Hz), 720/24p
720p (50, 60 Hz)
720p (50, 60 Hz)
480p, 480i
720/24p, 576p, 576i, 480p, 480i
36
Page 37
DIGITAL AUDIO OUT
(OPTICAL)
LAN Conector 10BASE-T/100BASE-TX (La velocidad de la conexión podría variar en
USB/DLNA Consulte el i-Manual para obtener información sobre los formatos compatibles.
Toma óptica digital (PCM lineal de dos canales, Dolby Digital)
función del entorno de red. No se garantizan la tasa de comunicación ni la calidad
de comunicación 10BASE-T/100BASE-TX para este TV.)
Otros
Accesorios suministrados Consulte página 10 (Verificación de accesorios).
Accesorios opcionales Unidad de cámara y micrófono: CMU-BR200/CMU-BR100
Temperatura de funcionamiento 0 ºC – 40 ºC
Control remoto con función de un solo toque: RMF-YD002
Control remoto con panel táctil: RMF-YD003
Subwoofer inalámbrico: SWF-BR100
Cable MHL: DLC-MB10/DLC-MB20/DLC-MC10/DLC-MC20/DLC-MC30
Anteojos 3D activos: TDG-BT500A
Nombre del modelo KDL- 70W85xB 60W85xB
Alimentación y otras especificaciones
Requisitos de alimentación ca 110 V - 240 V 50/60 Hz
Consumo de
potencia
Tamaño de pantalla* (cm)
(pulgadas medidas diagonalmente)
Resolución del monitor 1 920 puntos (horizontal) × 1 080 líneas (vertical)
Dimensiones*
Peso* con soporte (kg) 44,6 34,7
en uso 208 W 190 W
en espera Menos de 0,3 W
176,6
69,5
(pulgadas)
con soporte (mm) 1 586 × 970 × 370 1 371 × 841 × 323
sin soporte (mm) 1 586 × 920 × 93 1 371 × 799 × 93
patrón de orificios
de montaje mural
tamaño de
tornillos de
montaje mural
sin soporte (kg) 43,5 33,7
(Clase 70)
400 × 300 300 × 300
(mm)
M6 (longitud: consulte el diagrama de la página 38.)
(mm)
152,5
60
(Clase 60)
* El tamaño, las dimensiones y el peso de la pantalla son valores aproximados.
• La disponibilidad de los accesorios opcionales dependerá de los países, regiones, modelo del TV
y de las existencias.
• El diseño y las especificaciones están sujetos a cambios sin previo aviso.
• Este TV incorpora MHL 2.
Información
adicional
37
Page 38
Instalación del TV en la pared
Soporte de montaje mural
Tornillo
8 mm - 12 mm
Este manual de instrucciones del TV solo muestra los pasos de preparación para la instalación
del TV antes de la instalación en la pared.
Su TV se puede montar en la pared con un soporte de montaje mural (no suministrado). Para
algunos modelos de TV de mayor tamaño, es necesario desmontar el soporte de sobremesa;
consulte la página 14 (Desinstalación del soporte de sobremesa del TV).
Prepare el TV para el soporte de montaje mural antes de conectar los cables.
Por motivos de seguridad y protección del producto, Sony recomienda que la instalación
del televisor en la pared sea realizada por profesionales calificados. No trate de instalarlo
usted mismo.
• Siga el manual de instrucciones proporcionado con el soporte de montaje mural para su
modelo. Se requiere experiencia suficiente en la instalación de este TV, especialmente para
determinar la fortaleza de la pared que soportará el peso.
• La longitud del tornillo para el soporte de montaje mural varía dependiendo del espesor del
soporte de montaje mural. Consulte la siguiente ilustración.
• Guarde los tornillos no utilizados y el soporte de sobremesa en un lugar seguro hasta que
esté listo para fijarlo. Mantenga los tornillos fuera del alcance de los niños pequeños.
~
• Para obtener información adicional de seguridad, consulte el Manual de Seguridad que se
proporciona.
38
Page 39
1 Retire los tornillos de la parte posterior del TV.
2
1
2
2
Pernos para montaje mural (M6)
(largo)
(suministrado con el TV)
Pernos para montaje mural (M5)
(corto)
(suministrado con el TV)
1
2
2
2
2 Antes de instalar el soporte de montaje mural, fije los pernos (suministrados con el TV) en la
parte trasera del TV (para que quede paralelo con la pared).
~
• Asegúrese de fijar la sujeción de montaje mural cuando la fije al TV.
• Si utiliza un destornillador eléctrico, ajuste la fuerza de torsión a aproximadamente 1,5 N·m
{15 kgf·cm}.
39
Información
adicional
Page 40
Instalación del TV en una pared o
Deje como mínimo este espacio alrededor del TV.
Instalado con un soporte
10 cm
30 cm
10 cm
6 cm
Instalado en la pared
Deje como mínimo este espacio alrededor del TV.
10 cm
10 cm
10 cm
30 cm
No instale nunca el TV de este modo:
Se impide la circulación
del aire.
Se impide la circulación
del aire.
Pared Pared
en un lugar cerrado
Asegúrese de que el TV tenga la ventilación adecuada. Deje suficiente espacio alrededor del
TV como se muestra en la ilustración.
~
• La ventilación insuficiente puede provocar el sobrecalentamiento del TV y dañarlo o producir un
incendio.
40
Page 41
Page 42
Page 43
Page 44
Para su conveniencia
Registro en
línea:
Actualizaciones
de software:
Registre su televisor en:
http://esupport.sony.com/LA/perl/registration.pl
Su televisor puede recibir actualizaciones de software. Si
desea conocer la información más reciente sobre
actualizaciones de software para su televisor, visite:
http://esupport.sony.com/LA/
© 2014 Sony Corporation Impreso en México
