SONY KDL-52, KDL-46, KDL-40 User Manual

液晶数字电视接收机

使用说明书

使用本电视机之前，请先仔细阅读此
使用说明书并将之妥善保存以备日后
参考。

KDL-52Z4500

KDL-46Z4500

KDL-40Z4500

© 2008 Sony Corporation 4-122-104-11(1)

商标信息

HDMI、HDMI 标志和高精度多媒体接口是 HDMI Licensing LLC
的商标或注册商标。

Adobe 是 Adobe Systems Incorporated 在美国和 / 或其它国
家的注册商标或商标。

由 Dolby Laboratories 授权制造。杜比、Dolby 和双 D 标志

是 Dolby Laboratories 的商标。
“BRAVIA”和 是 Sony Corporation 的商标。
“XMB”和“xross media bar”是 Sony Corporation 和 Sony

Computer Entertainment Inc. 的商标。

产品中有毒有害物质或元素的名称及含量

有毒有害物质或元素

部件名称

实装基板

液晶屏

壳体

扬声器

附属品

a 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。

铅

（Pb）

×

a

×

×

×

汞

（Hg）

aaaaa

×

aaaaa

aaaaa

aaaaa

镉

（Cd）

aaaa

六价铬

（Cr

6+

）

多溴联苯

（PBB）

多溴二苯醚

（PBDE）

× 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。

CS

2

目录

启用指南 4

安全信息 .............................................................................. 9

预先注意事项 ......................................................................... 11

遥控器和电视按钮 / 指示灯 ............................................................. 12

观看电视

观看电视 ............................................................................. 16

使用数字电子节目指南 （EPG）（仅限数字频道） .......................................... 18

使用数字收藏频道列表 （仅限数字频道）................................................. 19

使用选购装置

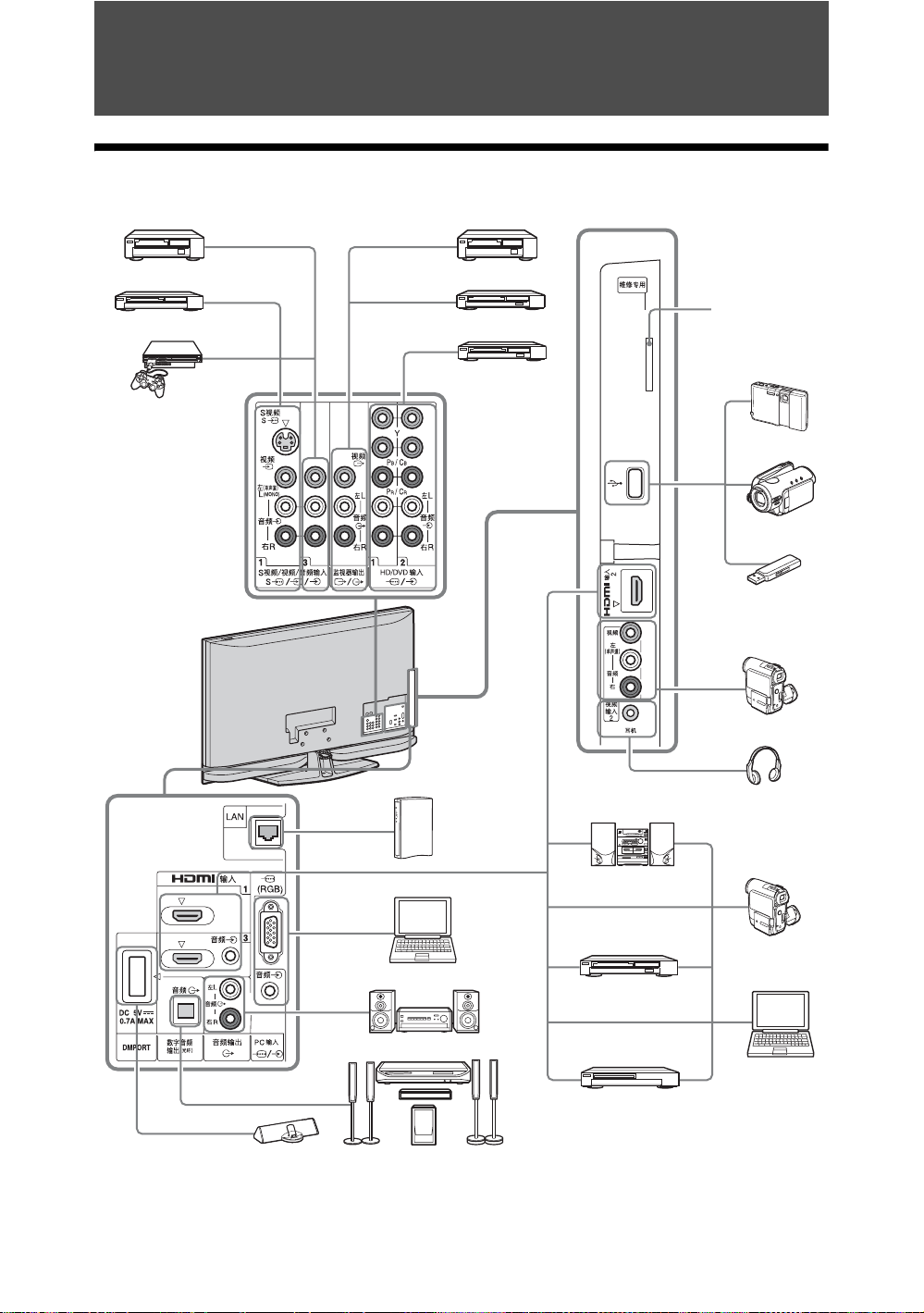

连接选购装置 ......................................................................... 20

观赏来自外接装置的图像 ............................................................... 23

经由 USB 播放照片 / 音乐 ............................................................... 24

使用 BRAVIA Sync （HDMI 控制）......................................................... 25

用电视机遥控器操作选购设备 ........................................................... 26

使用家庭网络功能

连接到网络 ........................................................................... 28

经由网络欣赏照片 / 音乐文件 ........................................................... 28

查看网络连接 ......................................................................... 30

调节服务器显示设定 ................................................................... 30

使用菜单功能

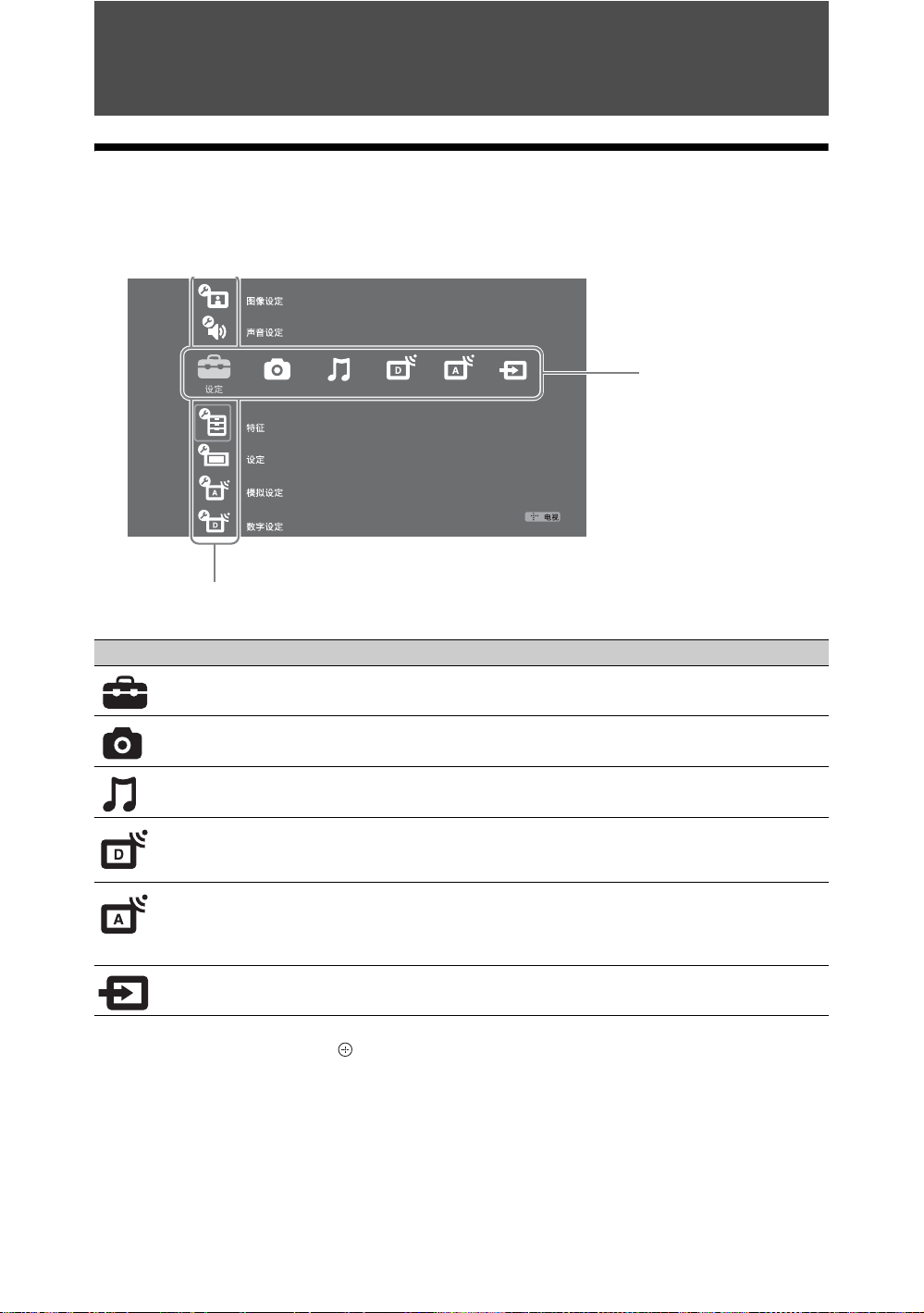

浏览 XMB™ 上的电视主菜单 ............................................................. 32

电视设定菜单 ......................................................................... 33

其他信息

产品简介 ............................................................................. 42

规格 ................................................................................. 43

故障排除 ............................................................................. 45

使用电视机之前，请阅读 “安全信息”（第 9 页）。请保留本说明书以备日后参考之用。

CS

3

启用指南

1: 检查附件

交流电源线 （1）

底座 （1）和螺丝 （4）
（仅 KDL-46Z4500/KDL-40Z4500）

遥控器 RM -SD001 （1）

AA 电池 （2）

若要在遥控器中装入电池

推动并掀开盖。

~

• 按照正确的极性装入电池。

• 请勿同时使用不同类型的电池，或新旧电池混

合使用。

• 请以不污染环境的方法处理电池。某些地区可
能规定了电池的处理方法。请咨询当地政府。

• 小心使用遥控器。请勿掉落或踩踏遥控器，或
将任何液体溅到遥控器上。

• 请勿将遥控器放在靠近热源、受阳光直射的地
方，或者放在潮湿的房间里。

2：安装底座 ( 仅 KDL­46Z4500/KDL-40Z4500)

1 如图所示，通过对齐底座上的螺丝孔对

齐线，将电视机置于底座上。

2 根据指示螺丝孔的箭头标记 ，用提供

的螺丝将电视机固定在底座上。

~

• 该电视机非常重，所以应由至少两人将电视机
置于底座上。

• 如果使用电动螺丝刀，请将紧固扭矩设定为约

1.5 N·m (15 kgf·cm)。

• 将电视机安装在墙上时，遵循步骤 1 以免电视
机面板倾倒。

CS

4

3: 连接天线 / 电缆 / 录像机

4: 避免电视机倾倒

连接天线 / 电缆

天线电缆

（未随机提供）

连接天线 / 电缆和录像机

太柵

S

S

太柵

ⵊ

)⊹⡔德*

(MONO)

L

杗柵

⍗

R

1

太柵0太柵0杗柵廷⃉

S

S

太柵

ⵊ

L

杗柵

⍗

R

3

䘵太◌廷⅞

天线电缆

（未随机提供）

天线电缆

（未随机提

供）

S 视频电缆

（未随机提

供）

启用指南

固定带 *

木螺丝 *

固定螺丝 *

* LCD-TV 固定用套件 （另售 )

~

• 请将电视机牢固地放置在平稳的水平面上，如
放置在不平稳处，可能会因电视机倾倒、掉落
而造成人身伤害。

• 为了安全起见，推荐如图所示的固定方法。关
于固定用的部品，建议购买市场所售或 SONY 另
售的 LCD-TV 固定用套件（有偿）。如有需要请
联系索尼客户服务中心获取帮助。具体请参照

《售后服务网络地址》（随附附页）。

AV 电缆

（未随机

提供）

录像机

天线电缆

（未随机提供）

CS

5

5: 捆绑电缆

1

2 3 4

6: 进行初始设定

3

~

• 请勿将交流电源线与其它缆线绑扎在一起。

4

选择 “家”设定为在家中观看电视的最
佳电视机设置。

5

确认已经连接了天线。
电视机开始搜索全部有效数字频道。在
搜索期间，请不要按电视机或遥控器上
的任何按钮。

CS

6

6

选择 “天线”或 “有线”。在搜索期
间，请不要按电视机或遥控器上的任何
按钮。

7

如果想要改变模拟频道的顺序，请按照
第 39 页上 “频道排序”中的步骤进行
操作。
如果您的电视机无法接收数字广播信
号，会在屏幕上出现 “时钟设定”菜单

（第 36 页）。

8

调整电视机的观看角度

可在如下所示的角度范围内调整电视机。

左右调整角度 （旋转）

顶视图

20°

20°

前面

20°

20°

启用指南

9

使用 HDMI 控制功能时，选择 “是”以
允许控制兼容的 HDMI 设备。

10

选择 “是”以便下次再次显示此菜单，
否则选择 “否”。

CS

7

从电视机上拆下台式底座

~

• 从电视机上拆下箭头标记 所示的螺丝。

• 除了以下列出的原因外，不要拆下台式底座。
– 在墙上安装电视机。
– 购买时将电视机 （仅 KDL-46Z4500/

KDL-40Z4500）放入纸板箱中。

CS

8

安全信息

安装 / 设定

根据下列指示安装及使用电视机，以避免发生火灾、触电或
损坏和 / 或人身伤害。

安装

s 应将电视机安装在易于插拔的交流电源插座附近。
s 将电视机放置在平稳水平的表面上 , 以避免电视机掉落而

造成人身伤害或电视机损坏。

s 仅可由有资格的服务人员执行挂壁安装。
s 为了安全起见，强烈建议您选购 Sony 推荐的挂壁式支架，

具体信息请向 Sony 服务热线 800 咨询。

s 在安装挂壁式支架时，请使用支架随附的专用固定螺丝。

从挂壁式支架和电视机后盖之间的接触面到专用固定螺丝
末端的长度为 8 mm ～ 12 mm。
由于挂壁式支架的不同，专用固定螺丝的直径与长度会有
所不同。
如不使用专用固定螺丝，可能会造成电视机掉落及内部损
坏。

8 mm - 12 mm

挂壁式支架专用固定螺丝
专用挂壁式支架
电视机后盖上的支架安装部位

搬运

s 搬运电视机之前，请断开

所有电缆的连接。

s 搬运大型电视机需要两个

或三个人。

s 用手搬动电视机时，请如

右图所示握持电视机。请
勿对液晶面板和屏幕边框
施加压力。

s 抬起或移动电视机时，请

牢牢扶住其底部。

s 搬运电视机时，请勿使其

受到摇晃或过度振动。

s 搬运电视机以进行维修或

移动时，请使用原有的纸
箱和包装材料进行包装。

通风

s 切勿覆盖通风孔或将任何物体插入机壳内。
s 如下图所示，在电视机周围留出通风空间。
s 强烈建议您使用 Sony 挂壁式支架以确保足够的空气流通。

安装在墙上

30 cm

10 cm

请至少在电视机周围留出此空间。

10 cm

10 cm

安装在支架上

30 cm

10 cm 10 cm

请至少在电视机周围留出此空间。

s 为了确保正确通风及防止脏物或灰尘堆积：

– 请勿将电视机平放、上面朝下安装、向后安装或侧面

安装。

– 请勿将电视机放置于架子、地毯、床或壁橱中。
– 请勿用布 （如窗帘）或物件 （如报纸等）覆盖电视

机。

– 请勿如下图所示安装电视机。

阻碍空气流动。

阻碍空气流动。

墙壁 墙壁

6 cm

请务必握持面板底部，
而不要握持透明部分、
扬声器或扬声器格栅
部分。请不要按压面
板的扬声器格栅部分。

（接下页）

CS

9

交流电源线

按照下列指示使用交流电源线和插座以避免发生火灾、触电
或损坏和 / 或人身伤害：

– 请仅使用 Sony 所提供的交流电源线，不要使用其它品牌的

电源线。

– 将插头完全插入交流电源插座。
– 仅可在 220 V 交流电源上使用电视机。
– 连接电缆时，为了安全起见请务必拔下交流电源线，以免

被电缆绊到脚。

– 在进行作业或移动电视机之前，请从交流电源插座上断开

交流电源线的连接。

– 保持交流电源线远离热源。
– 拔出交流电源插头并定期进行清洁。如果插头上覆盖一层

灰尘并且有水气，则其绝缘品质可能已经劣化，并可能会
造成火灾。

注意

s 请勿在任何其它装置上使用所提供的交流电源线。
s 请勿过度拧捏、弯曲或扭转交流电源线。否则线芯可能会

暴露在外或折断。

s 请勿改装交流电源线。
s 请勿将任何重物压在交流电源线上。
s 断开交流电源线连接时，请勿拉扯交流电源线本身。
s 请勿在相同的交流电源插座上连接太多装置。
s 请勿使用不适当的交流电源插座。

使用限制

请勿在下列地点、环境或情况条件下安装 / 使用电视机，否
则电视机可能会发生故障并造成火灾、触电、损坏和 / 或人
身伤害。

地点：

户外 （直射阳光下）、海边、轮船或其他船只上、车内、医
疗机构内、不稳定的地方、靠近水、雨、湿气或烟雾的地
方。

环境：

炎热、潮湿、或多尘的地方；昆虫可能进入的地方；可能会
受到机械振动的地方；易燃物品 （蜡烛等）旁边。电视机不
能暴露在液体滴落或飞溅的环境下，诸如花瓶之类装有液体
的物品不能放在电视机上。

情况条件：

请勿在湿着手时、机壳打开时或使用非制造厂商推荐附件时
使用电视机。在有闪电暴风雨时，请断开电视机与交流电源
插座和天线的连接。

对于儿童

s 请勿让儿童爬上电视机。
s 请将小附件放置于儿童无法触及的位置，以免不小心吞

下。

如果出现下列问题…

如果出现下列任何问题，请关闭电视机并立即拔下交流电源
线。

请询问您的经销商或 Sony 维修中心以让有资格的服务人员进
行检查。

当：

– 交流电源线损坏。
– 交流电源插座不适当。
– 电视机由于跌落、敲击或撞击而损坏。
– 任何液体或固体物件通过开口处掉入机壳内。

碎片：

s 请勿将任何物品丢向电视机。否则屏幕可能会因为受到撞

击而破裂并造成严重伤害。

s 若电视机表面破裂，请勿在拔下交流电源线之前碰触电视

机。否则便可能会导致触电。

当未使用时

s 如果您不使用电视机数天，为了环保和安全原因，应将电

视机电源线从交流电源插座上拔下。

s 关闭电视机电源时，电视机并未与交流电源断开连接，请

将插头从交流电源插座上拔下以完全断开电视机的电源连
接。

s 但是，某些电视机可能具有需要将电视机保持在待机模式

下才能正常工作的特点。

CS

10

预先注意事项

观赏电视

s 请在适当光线条件下观赏电视，因为在光线不足的房间观

赏液晶电视会损害您的视力。而且长时间持续观赏电视也
可能会损害您的视力。

s 使用耳机时，请调节音量以避免过高的音量损坏您的听

力。

LCD 屏幕

s 虽然 LCD 屏幕采用最精密技术制造且 99.99% 以上的像素有

效，然而在 LCD 屏幕上还是经常会出现暗点或亮点 （红
色、蓝色或绿色）。这是 LCD 屏幕的结构特性，并不是故
障。

s 请勿按压或刮前面滤光镜或在电视机顶部放置物件。这可

能会导致图像变形或 LCD 屏幕损坏。

s 若在寒冷的地方使用电视机，图像会有一些模糊或变暗。

这是正常现象。电视机的温度升高之后这个现象便会消
失。

s 当一直显示静像时可能会产生重影。这个现象应该在一会

儿之后便会消失。

s 使用电视机时屏幕与机箱会变热。这是正常现象。
s LCD 屏幕含有少量液态晶体。根据荧光管的种类，某些时

候含有水银。进行废弃处理时，请遵照当地的法令和法
规。

使用和清洁电视机的屏幕表面 / 机壳

请务必在清洁液晶电视之前，先将连接至液晶电视的交流电
源线从交流电源插座上拔下。

为了避免机体材料变质或屏幕涂层腐蚀，请遵照下列预先注
意事项。

s 若要清除屏幕表面 / 机壳上的灰尘，请用柔软布料擦拭。

如果还是有灰尘，请使用已稀释的温和清洁剂沾湿的软布
来擦拭。

s 切勿使用任何类型的磨砂垫、碱性 / 酸性清洁剂、擦洗粉

或易挥发溶剂，如酒精、苯、稀释剂或杀虫剂。使用上述
材料或与橡胶或乙烯基物品长时间接触可能会造成屏幕表
面和机壳材料的损坏。

s 建议您定期对通风口进行吸尘，以确保通风正常。
s 当调整电视机角度时，请慢慢地移动电视机以防止电视机

从桌面型底座移动或滑落。

选购装置

请将会产生电磁辐射的选购附件或任何装置远离电视机。否
则可能会造成图像扭曲和 / 或噪声。

11

CS

遥控器和电视按钮 / 指示灯

遥控器和电视按钮

1

3

4

ᶟ區⊹

qa 9 8 9 ,qk 9 ,qg

廷⃉彭㉍

杗愳 柵德

䒙㷴

电视机上的按钮或触控传感器与遥控器上的相应部分具有相
同功能。

* 在电视菜单中，这些触控传感器发挥 F/f/G/g/ 的作用。

z

• 遥控器的数字 5、N 播放、频道 + 和声音切换按钮上各有一个触点。

操作电视机时，请使用这些触点作为参照。

按钮 说明

1

电源 / 待机 按下以从待机模式打开或关闭电视机。

2

电源 按下以打开或关闭电视机。

~

• 要完全断开电视机的连接时，关闭电视机，然
后从交流电源上拔下交流电源线。

3

屏显模式 按下以改变屏显模式 （第 17 页）。

4

图像冻结 冻结电视图像。

~

• 对于 PC 输入源无法使用此功能。

2

12

CS

按钮 说明

5

双画面 同时显示两个图像 （第 23 页）。

6

声音切换 在模拟模式下：按下以改变声音切换模式 （第

7

屏显 在数字模式下：一个接一个显示当前和下一个

5

6
7

8

输入选择 按下以显示输入列表 （第 23 页）。

8

9

F/f/G/g

9

0
qa

qs

0

qd

qf

qg

qh

选项 按下以显示包含 “设备控制”的列表，或某些

qa

主菜单 按下以显示电视机主菜单 （第 32 页）。

qs

彩色按钮 当彩色按钮有效时，会在屏幕上显示操作指

qd

数字按钮 按下以选择频道。对于 10 及以上的频道号码，

qf

收藏频道 按下以显示您所指定的收藏频道列表 （第 19

qg

频道 +/- 按下以选择下一个 （+）或前一个 （-）频道。

qh

回看 按下以返回最后观看 （时间超过五秒钟）的频

34 页）。
在数字模式下：按下以改变当前观看的节目用
语言 （第 40 页）。

节目的详细内容。
在模拟模式下：

道号码和屏显模式。再按一次显示时钟信息。按第
三次时，显示会从屏幕上消失。

/

按 F/f/G/g 移动屏幕上显示的光标。按 选
择 / 确认突出显示的项目。
当播放照片文件时：按 暂停 / 开始幻灯片放
映。按 F/G 选择前一个文件。按 f/g 选择下一
个文件。
当播放音乐文件时：按 暂停 / 开始播放。按
住 G/g 以快进 / 快倒，然后在您想要恢复播放
的位置释放按钮。按 F 从当前文件的起点开始
播放。按 f 进至下一个文件。

设定菜单的快捷图标。使用 “设备控制”菜单
操作与 HDMI 控制兼容的装置。
根据输入源的不同，列出的选项各异。

南。按照操作指南执行所选操作。

迅速地按下一位数字。

页）。

道。

显示信息。按一次显示当前的频

（接下页）

13

CS

wh

wg

wf

wd
ws
wa
w;

ql

qk

qj

wg

按钮 说明

qj

静音 按下以关闭声音。再按一次恢复声音。

z

• 在待机模式下，如果想要以无声音状态打开电
视机，按该按钮。

qk

音量 +/- 按下以调节音量。

ql

返回 按下以返回显示菜单的前一个画面。

当播放照片 / 音乐文件时：按下以停止播放。

（显示返回文件或文件夹列表。）

w;

电视节目指南 按下以显示数字电子节目指南 （EPG）（第 18

页）。

wa

模拟 按下以显示最后观看的模拟频道。

ws

数字 按下以显示最后观看的数字频道。

wd

影院模式 您可以将影院模式设定为开或关。当影院模式

设为开时，会自动设定最佳音频输出 （如果使
用 HDMI 电缆连接电视机和音频系统）和基于电
影内容的图像品质。

z

• 如果关闭电视机，影院模式也会被关闭。

•“HDMI 控制”（BRAVIA Sync）只对所连接的带

有 BRAVIA Sync 标志或兼容 HDMI 控制的 Sony
装置有效。

wf

同步菜单 显示所连接 HDMI 装置的菜单。在观看其它输入

画面或电视节目期间，如果按下该按钮，会显
示 “HDMI 设备选择”。

z

•“HDMI 控制”（BRAVIA Sync）只对所连接的带
有 BRAVIA Sync 标志或兼容 HDMI 控制的 Sony
装置有效。

wg

用于操作选购
装置的按钮

wh

背光 按下以照亮遥控器上的按钮，使得即使房间很

您可以操作连接到电视机的装置 （第 22、25
页）。

暗也能够轻松看见。

14

CS

指示灯

1 2 3 4 5

指示灯 说明

1

图像关闭 /
睡眠 / 唤醒定时

2

待机 当电视机处于待机模式时以红色点亮。

3

电源 当电视机打开时以绿色点亮。

4

光感应器（第35 页） 请勿用任何物体遮挡感应器，否则可能会影响其功能。

5

遥控感应器 从遥控器接收红外信号。

当您选择 “关闭图像”时以绿色点亮 （第 35 页）。
当您设定定时器时以橙色点亮 （第 18、36 页）。

请勿用任何物体遮挡感应器。否则感应器可能不会正常工作。

~

• 拔下交流电源线之前，请确认电视机已完全关闭。在电视机处于开启状态时拔下交流电源线可能会
造成指示灯持续点亮或可能造成电视机故障。

• 请勿用任何物体遮挡指示灯，否则可能会影响其功能。

关于电视屏幕上的操作指南

操作指南
示例：按 或返回 （参见第 13 页上的 9 或第 14 页上的 ql）。

操作指南提供有关使用遥控器操作电视机的帮助，该指南显示在屏幕下方。使用操作指南上
显示的遥控器按钮。

CS
