Page 1
Self Diagnosis
HISTORIAL INFORMATIVO PARA EL SIGUIENTE MANUAL:
MANUAL DE REPARACIÓN
MODELO CONTROL REMOTO REGIÓN
KDL-50W650A RM-YD089 LA/MX
KDL-50W650A
Supported model
Chasis RB1G
Segmento: LW
Versión Fecha Descripción
1.0 02/10/2013 Fecha de emisión del Manual Original.
2.0 29/1 1/2013 Actualización Sección 5 - Accesorios Opcionales. Página 24 reemplazada.
3.0 12/16/2013 Actualización Sección 3 - Información de Reparación. Página 13 reemplazada.
TV LCD Digital a Color
9-883-549-33
Page 2
TABLA DE CONTENIDO
Precauciones y Advertencias .........................................................................ii
Sección 1 - Descripción General y Especicaciones ...................................1
Especicaciones ............................................................................................1
Vericación de Accesorios .....................................................................................1
Esquema General del Chasis ........................................................................2
KDL-50W650A .......................................................................................................2
Módulo Multimedia (Smart Core Block) .................................................................2

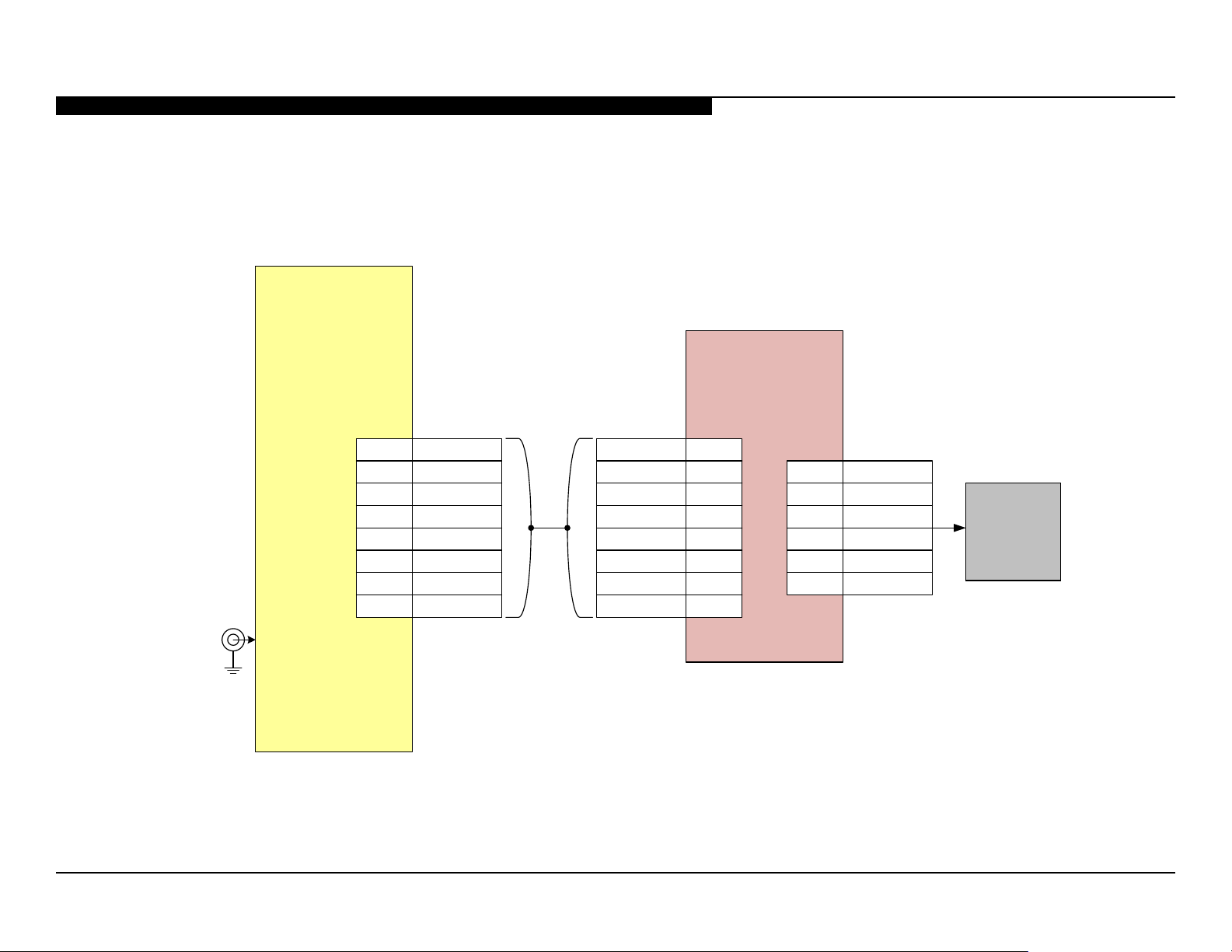

Mapa del Cableado .......................................................................................3
KDL-50W650A .......................................................................................................3
Módulo Multimedia (Smart Core Block)
.................................................................3
Sección 2 - Solución de Problemas ...............................................................4
Diagnóstico del Error

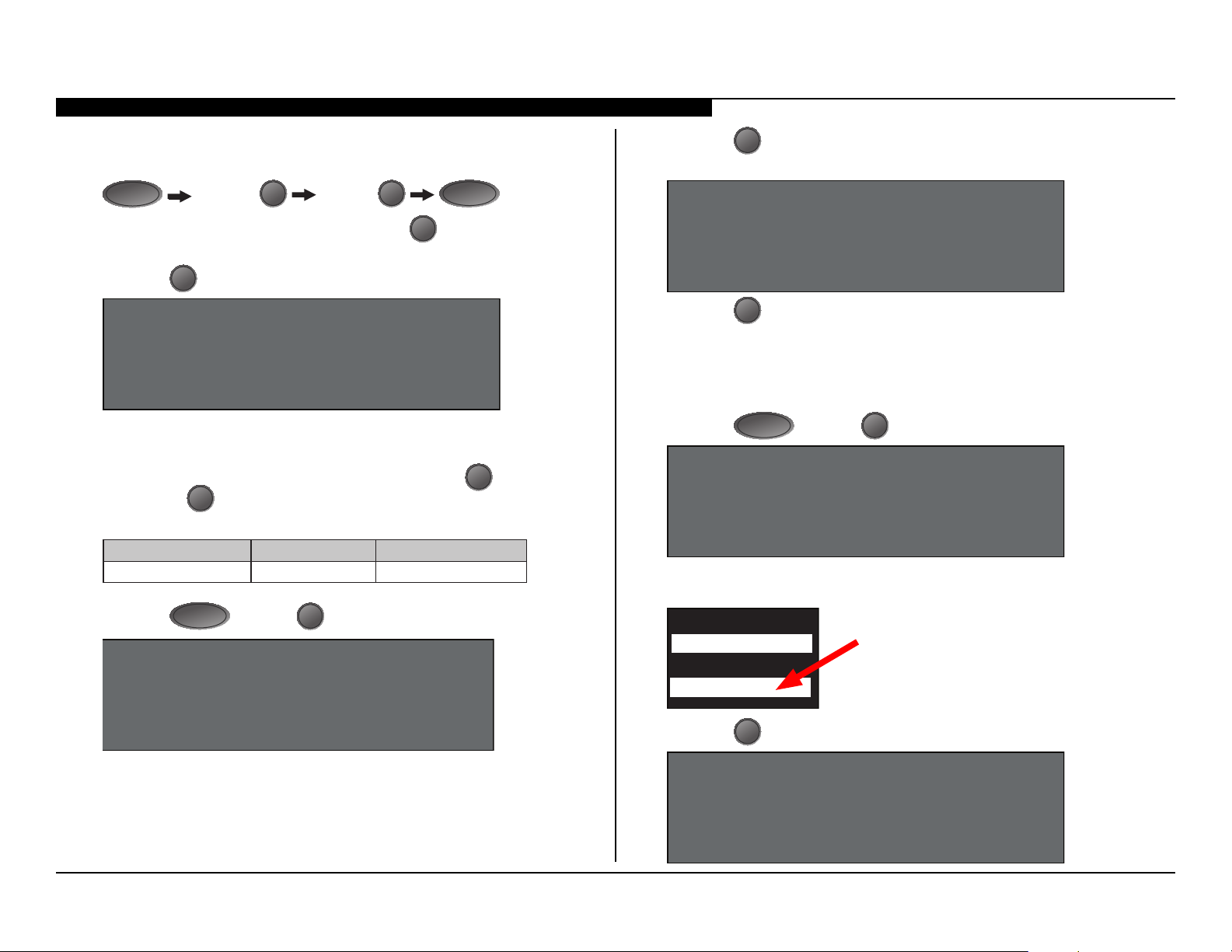

Visualización del Historial de Autodiagnóstico .......................................................4
.....................................................................................4
Tabla de Clasicación de Fallas ....................................................................5
Diagramas .....................................................................................................6

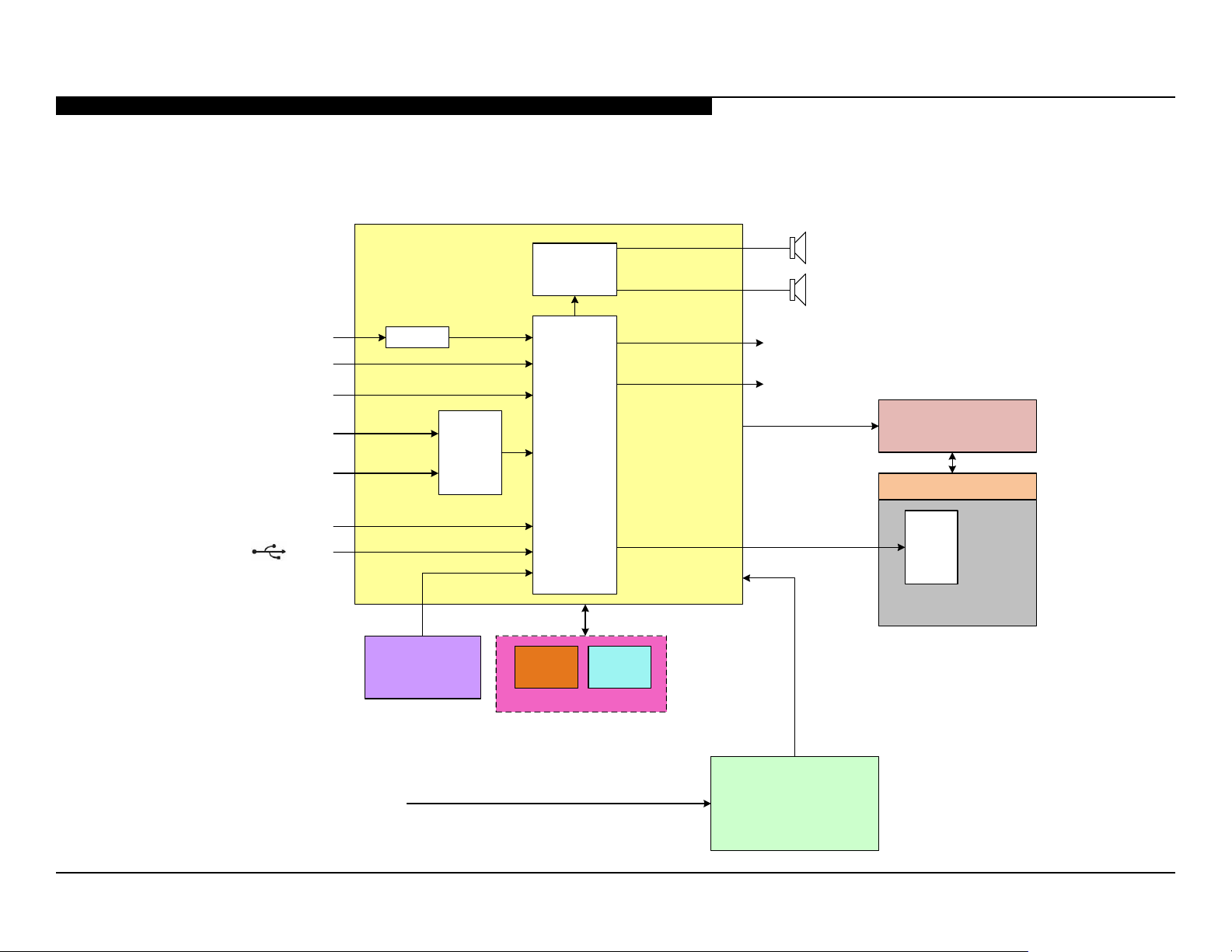

Diagrama de Bloques ............................................................................................6
Diagrama de Control de Encendido.......................................................................7

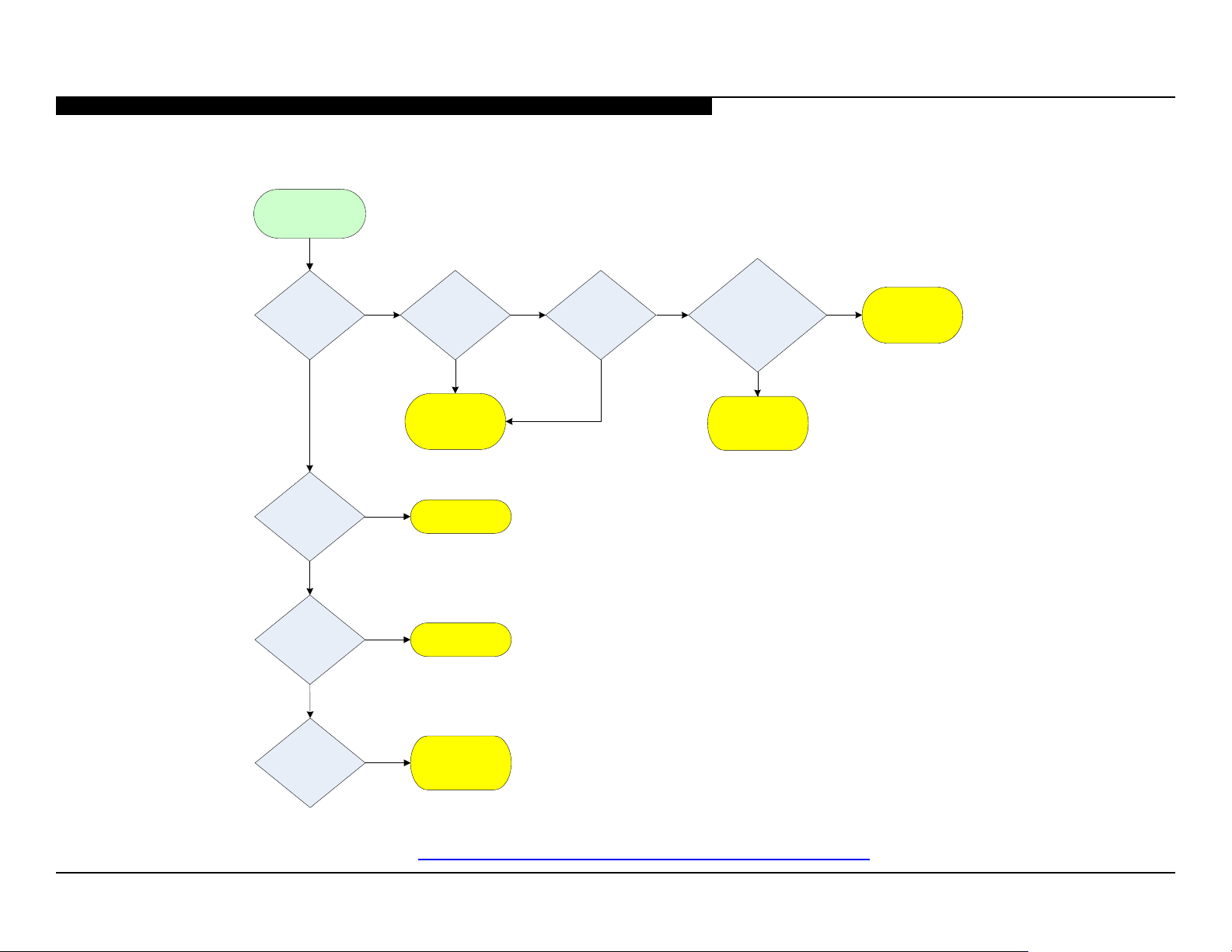

No Enciende ..........................................................................................................8
Destellos LED en Standby

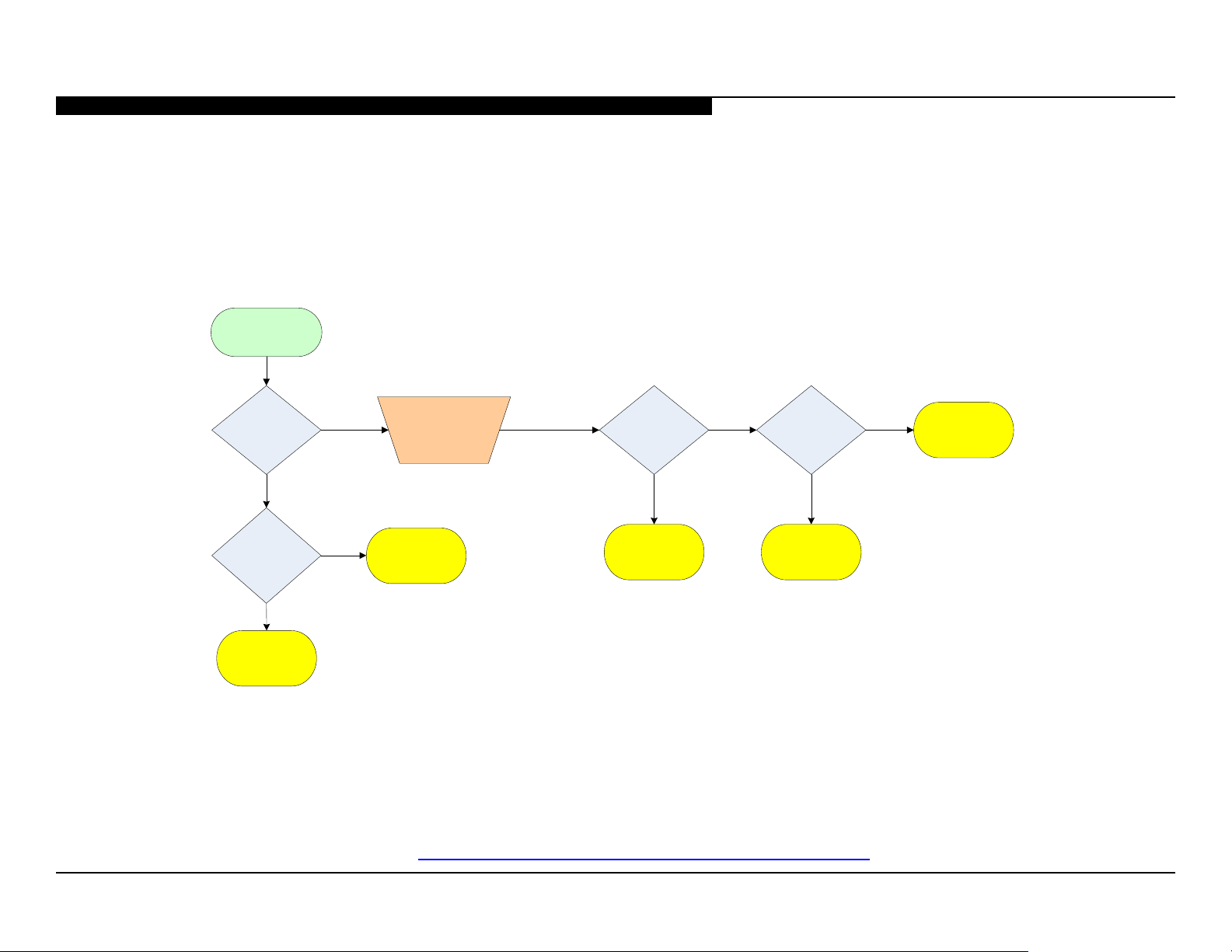

No Video ..............................................................................................................10
Distorsión de Video
.....................................................................................9
..............................................................................................11

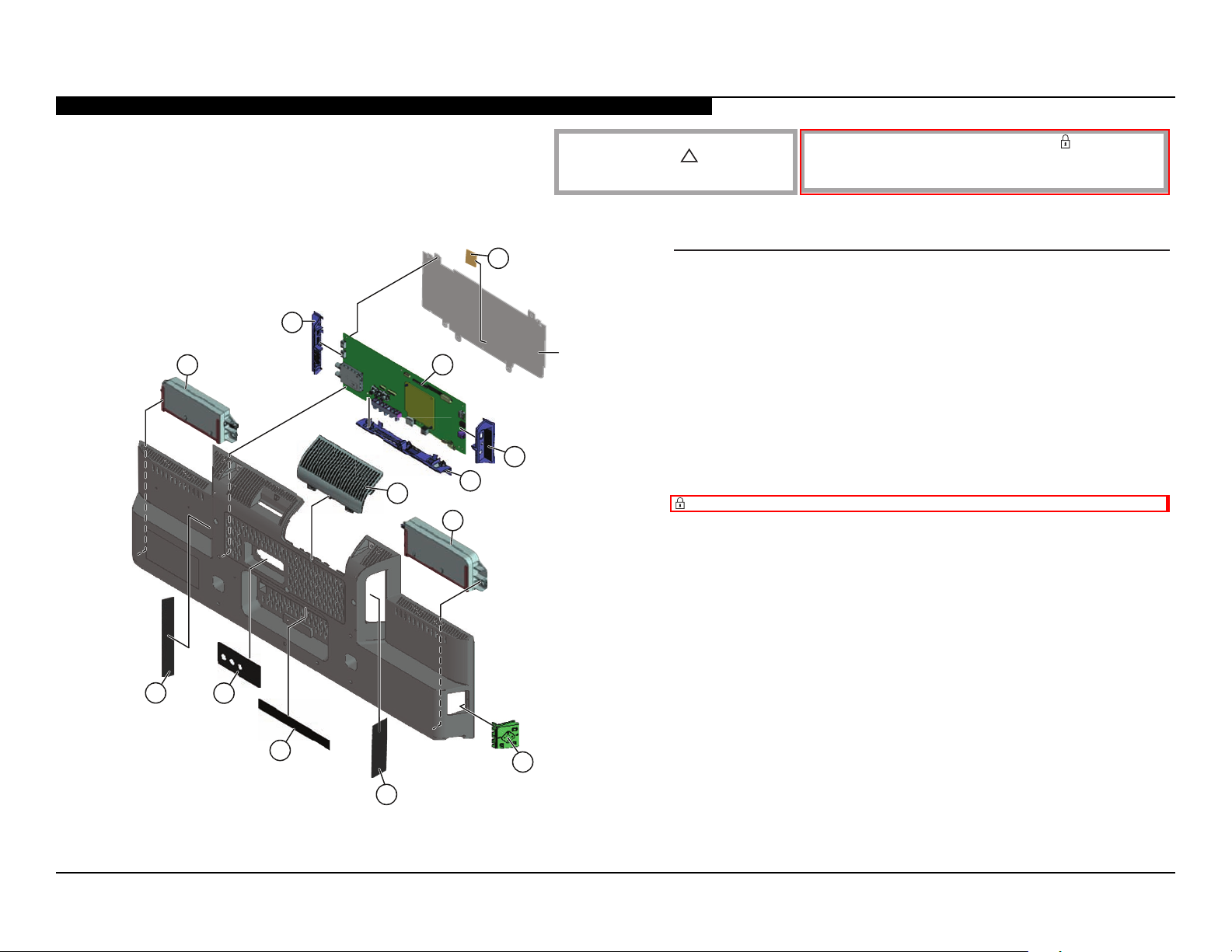

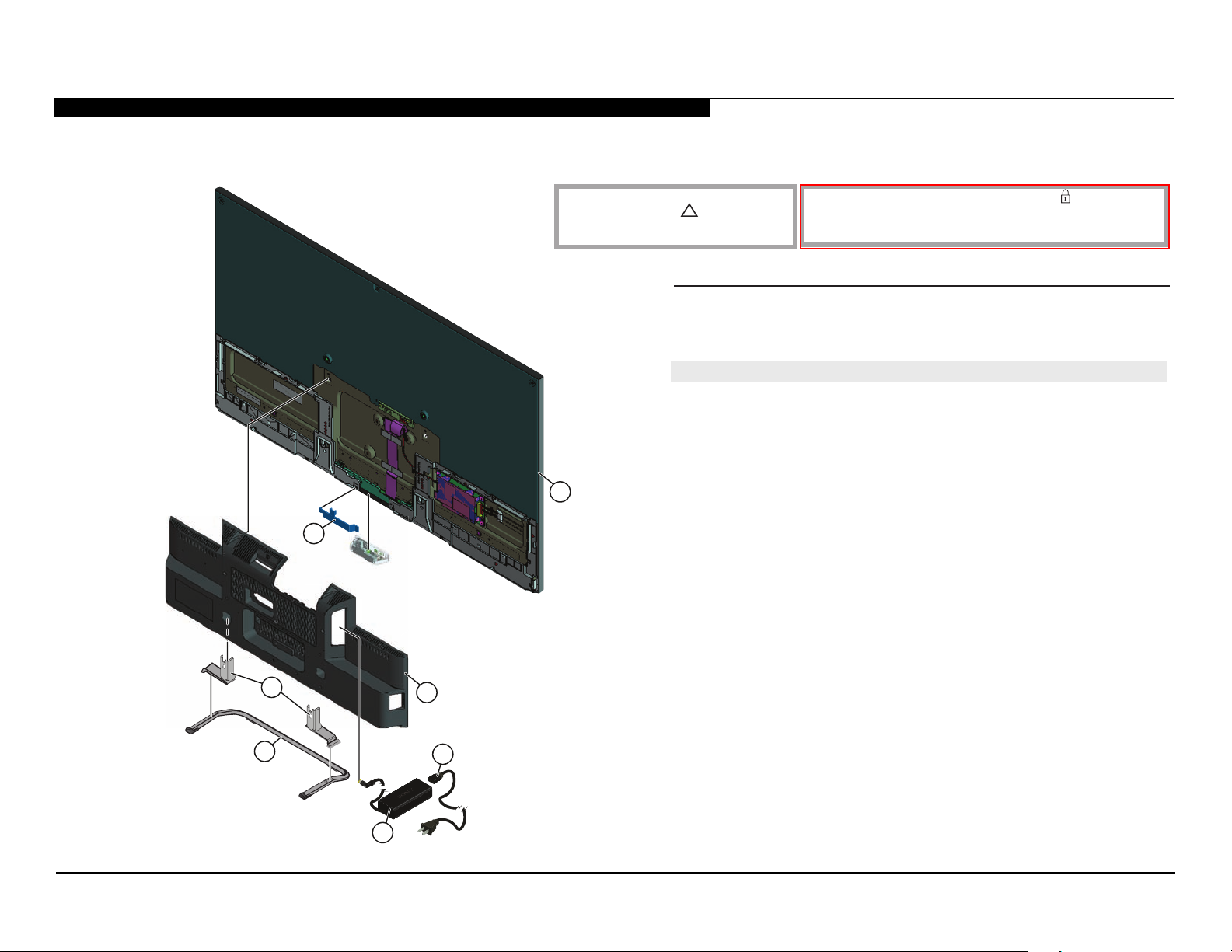

Sección 4 - Panorama General/Información de Número de Parte
KDL-50W650A
.............................................................................................18
............18

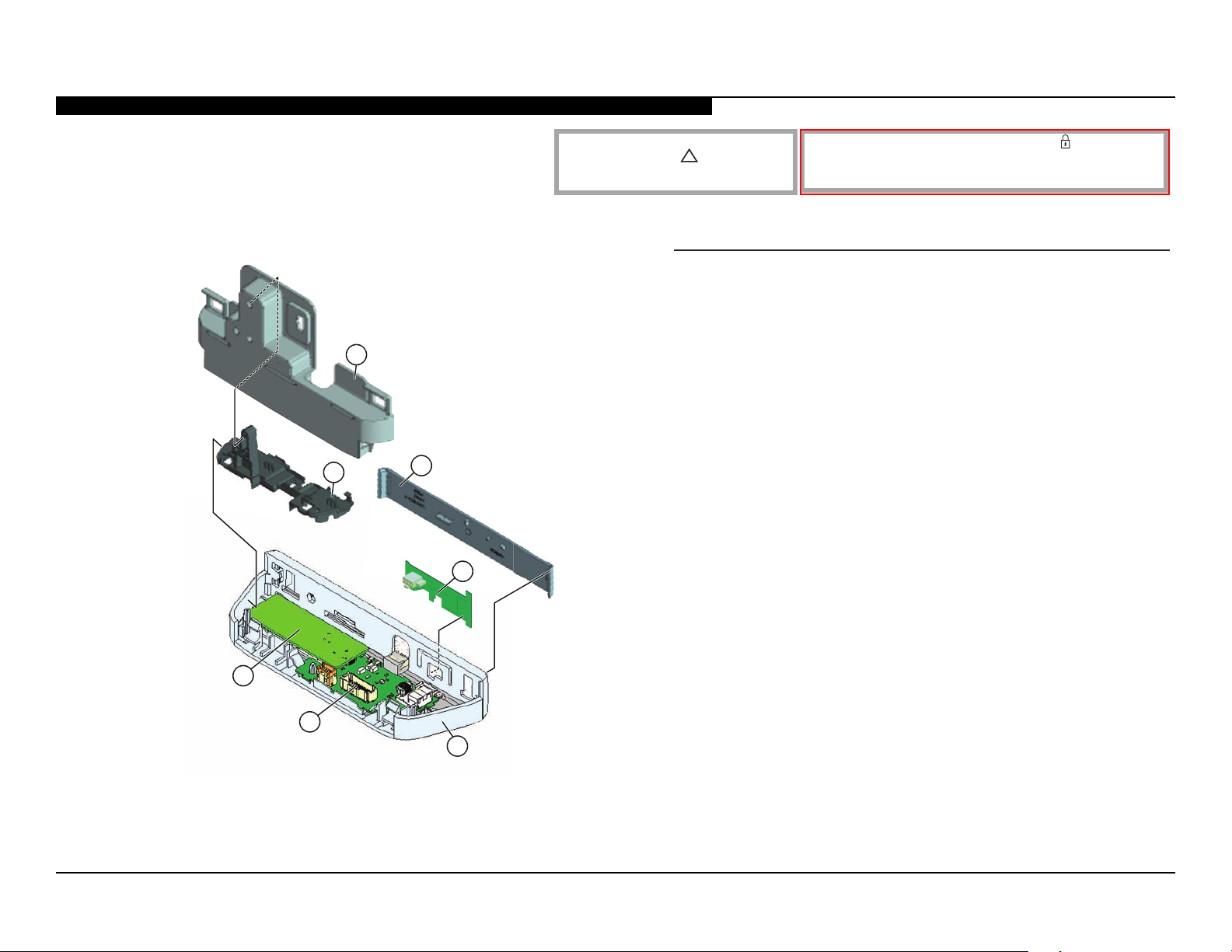

Módulo Multimedia ......................................................................................20
Conectores
KDL-50W650A .....................................................................................................21
Módulo Multimedia...............................................................................................22
..................................................................................................21

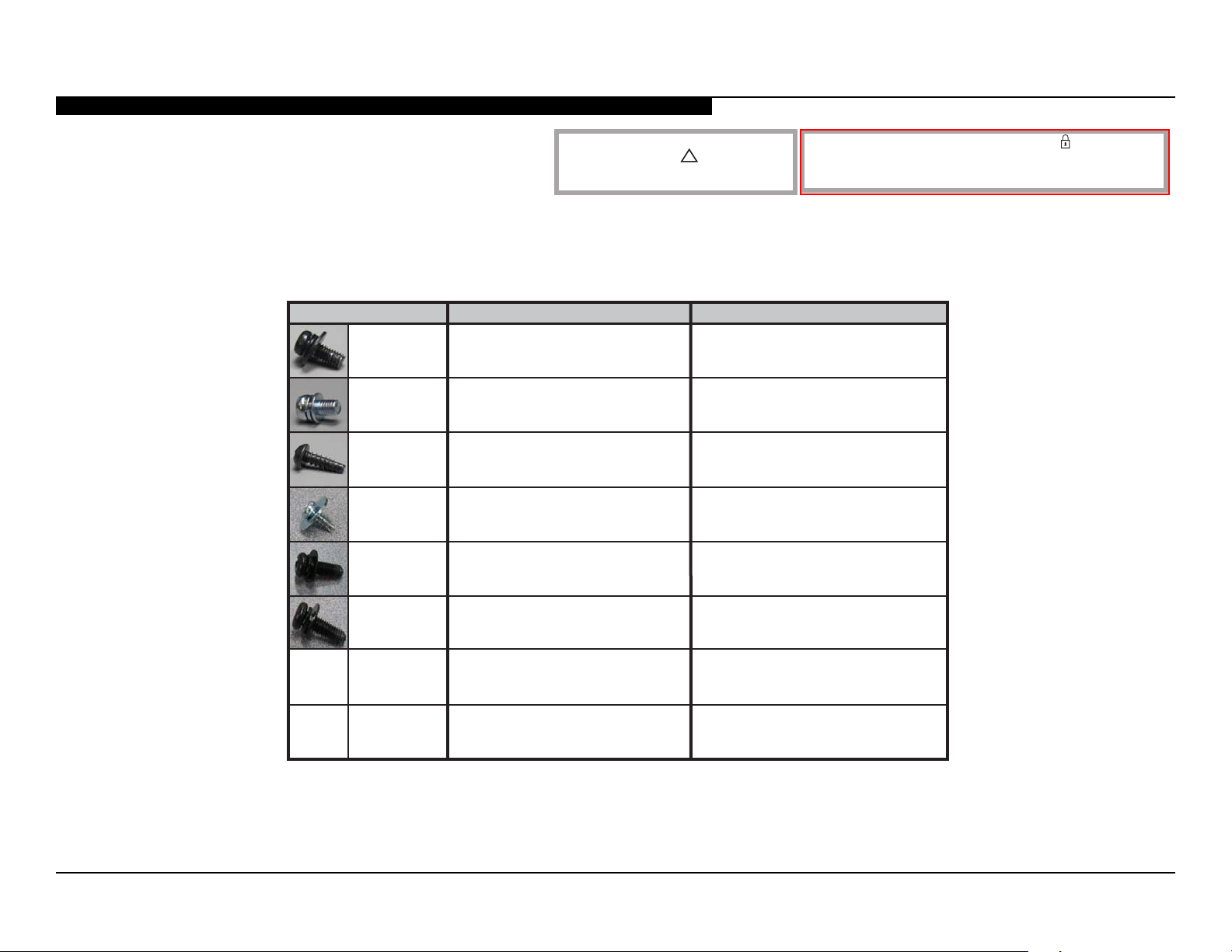

Tornillos .......................................................................................................23
Sección 5 - Accesorios/Información de Número de Parte
.........................24
Accesorios Incluidos ....................................................................................24
Misceláneos
Accesorios Opcionales
Control Remoto
................................................................................................24
................................................................................24
...........................................................................................24
Apéndice A: Componentes con Información Encriptada ........................A-1
Sección 3 - Información de Reparación ......................................................12

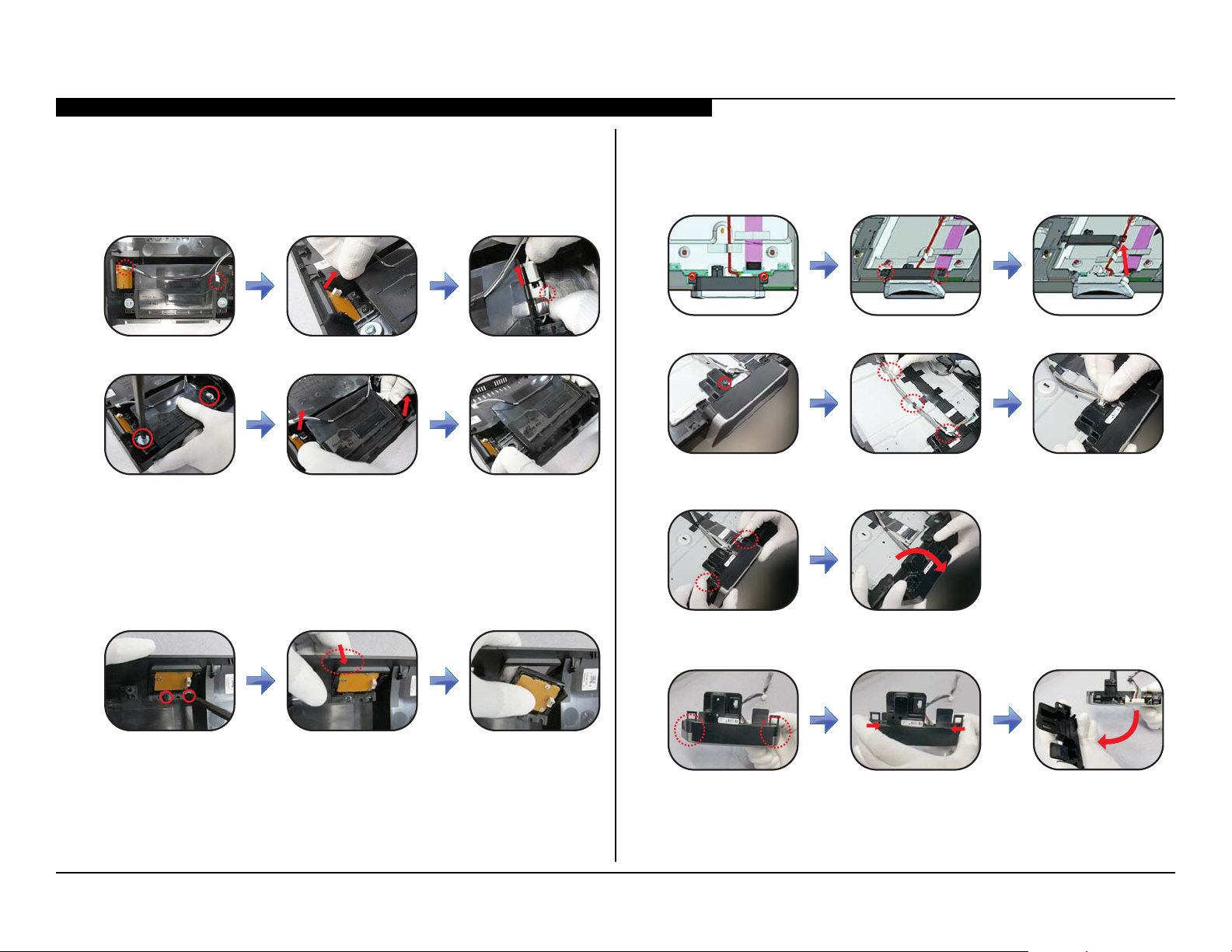

Reparación del Televisor

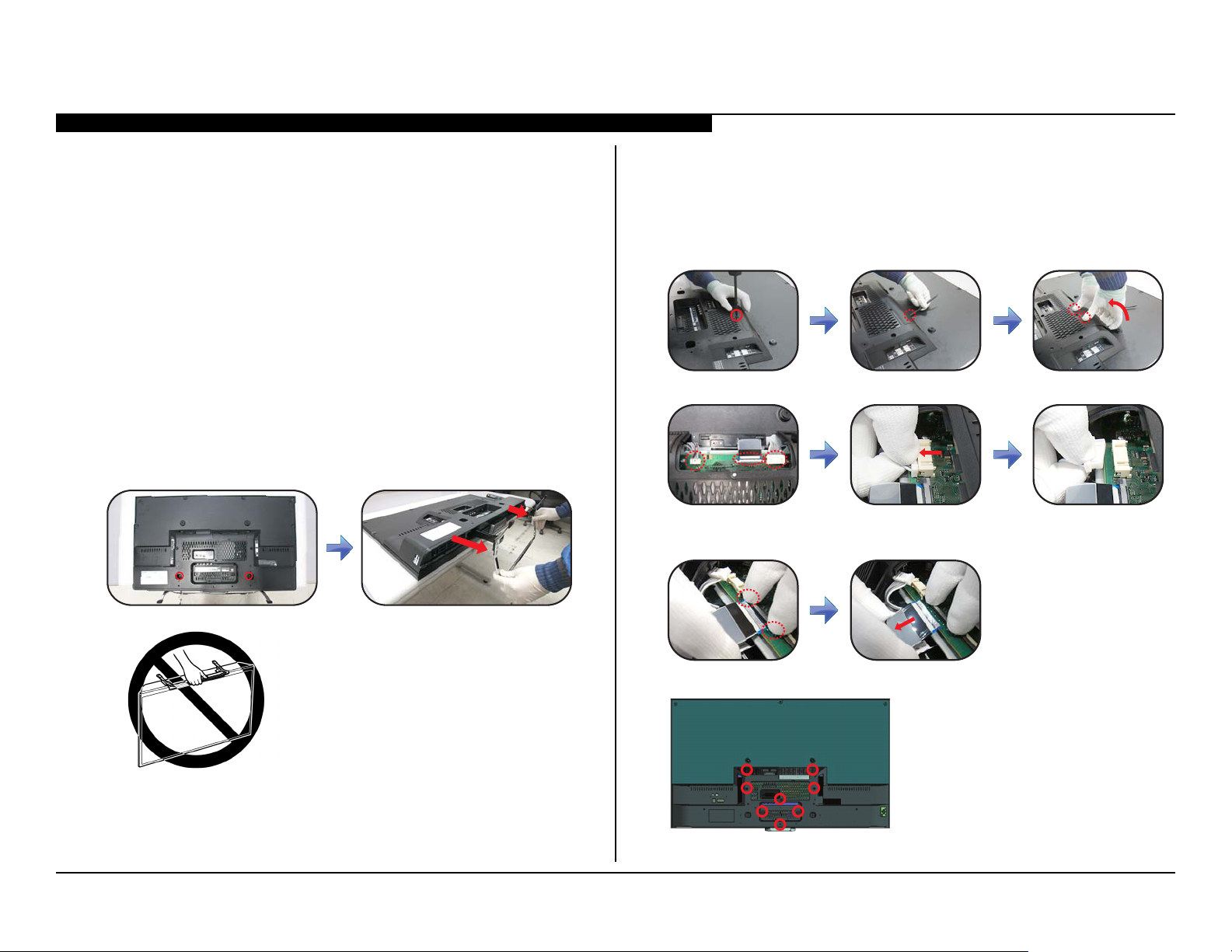

Desensamble del Soporte de Sobremesa (Table-Top Stand)..............................12
.............................................................................12

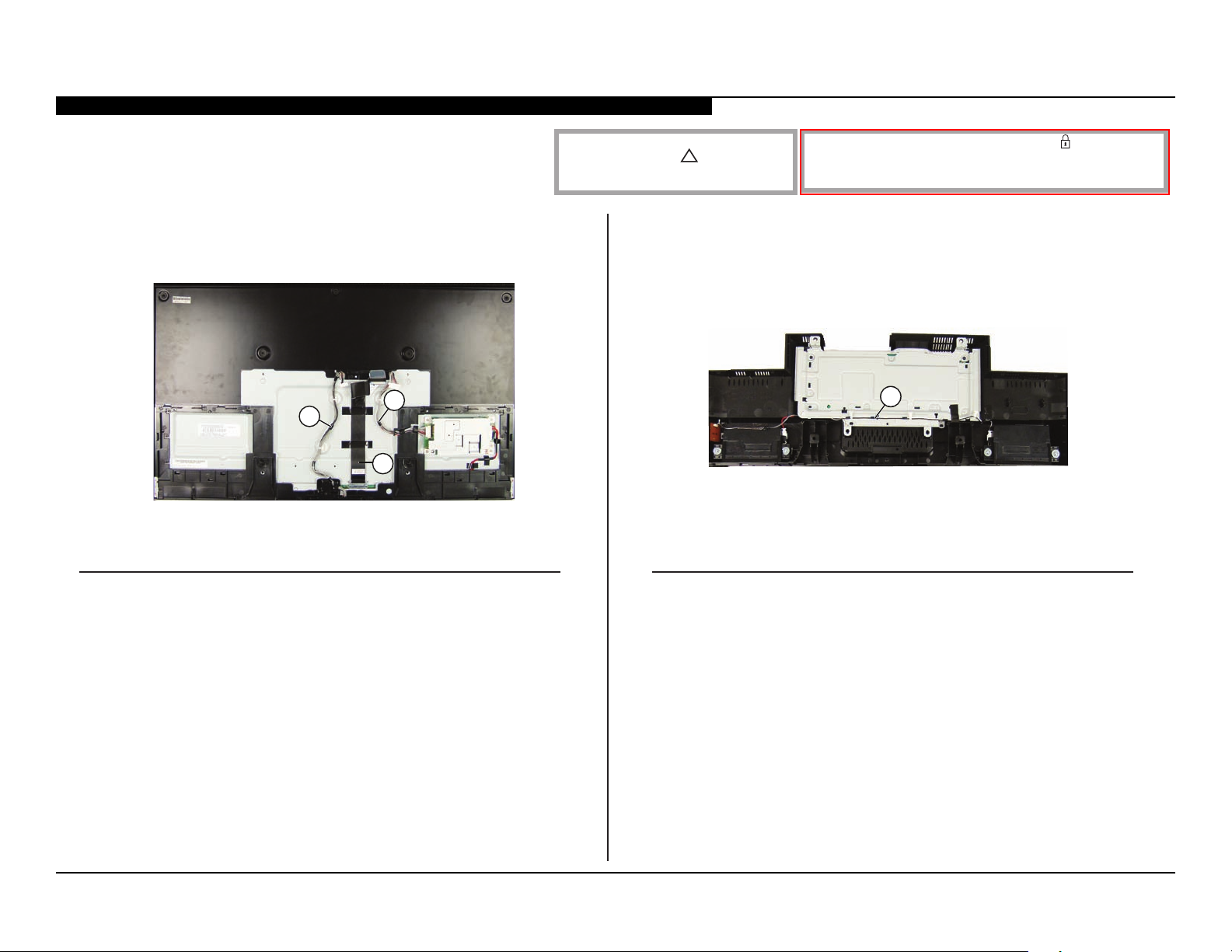

Desensamble del Conjunto del Chasis (Chassis Box) ................................12

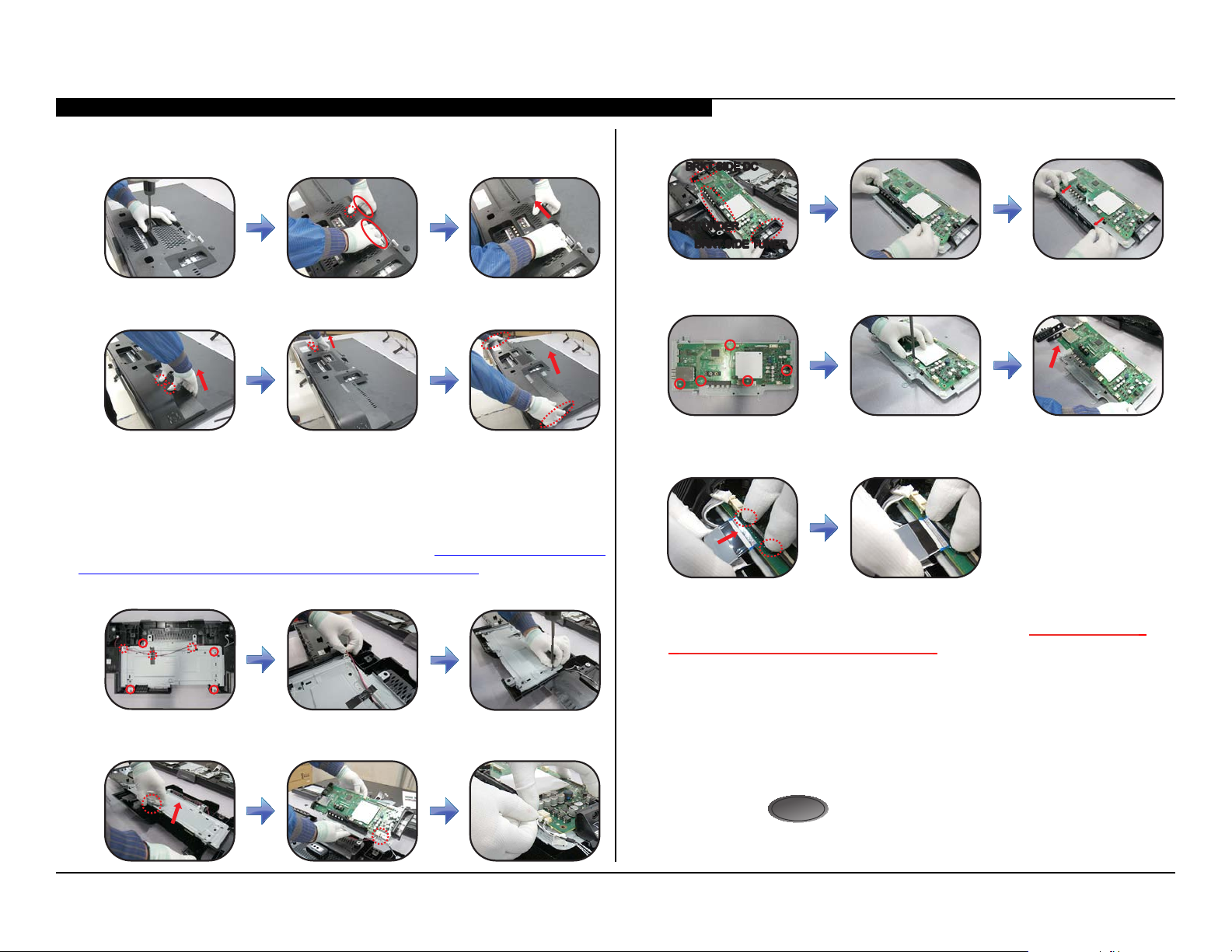

Reemplazo de la Placa Principal (Main Board) ...........................................13
Desensamble de los Altavoces (Speakers) .................................................16

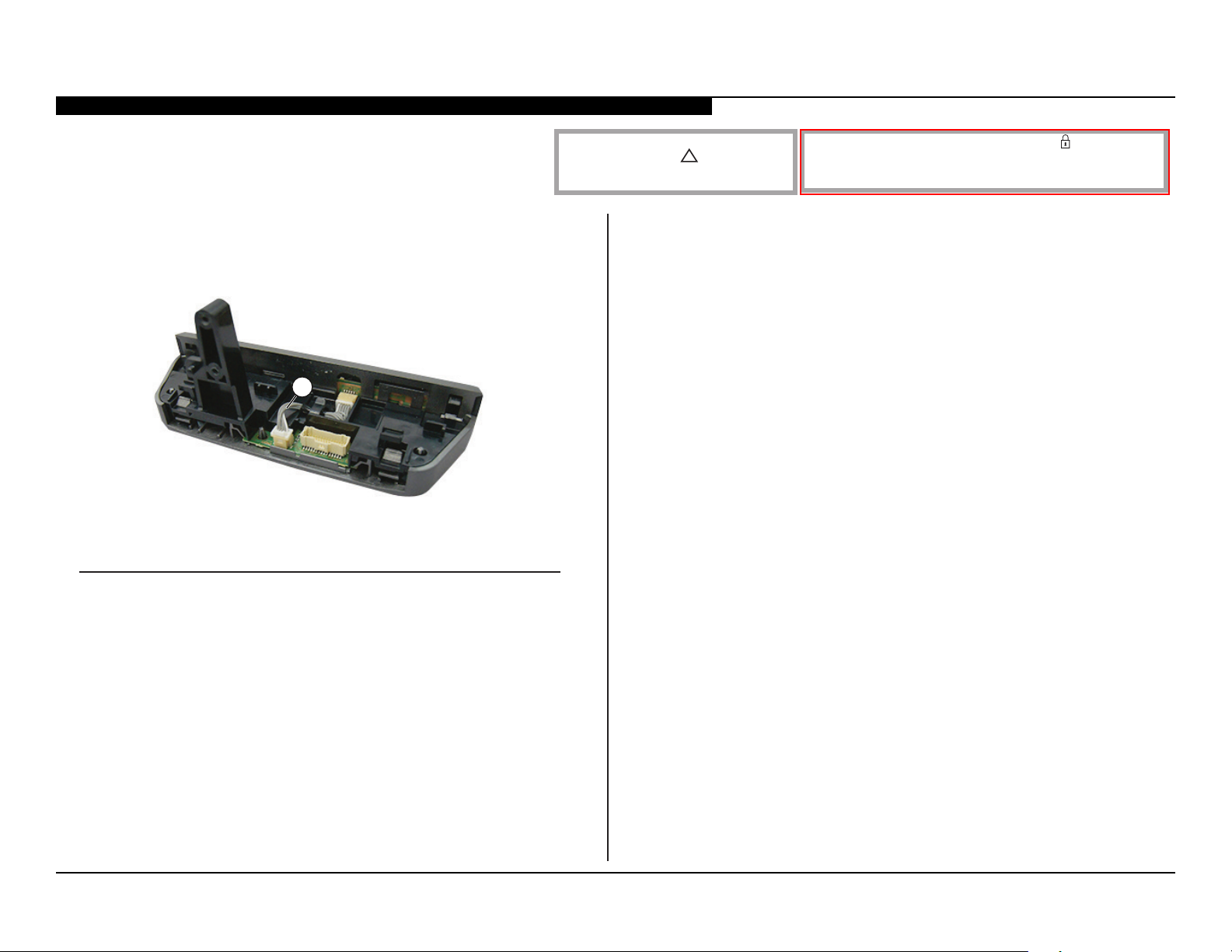

Reemplazo de la Unidad de Botones de Control (Switch Unit)
...................16

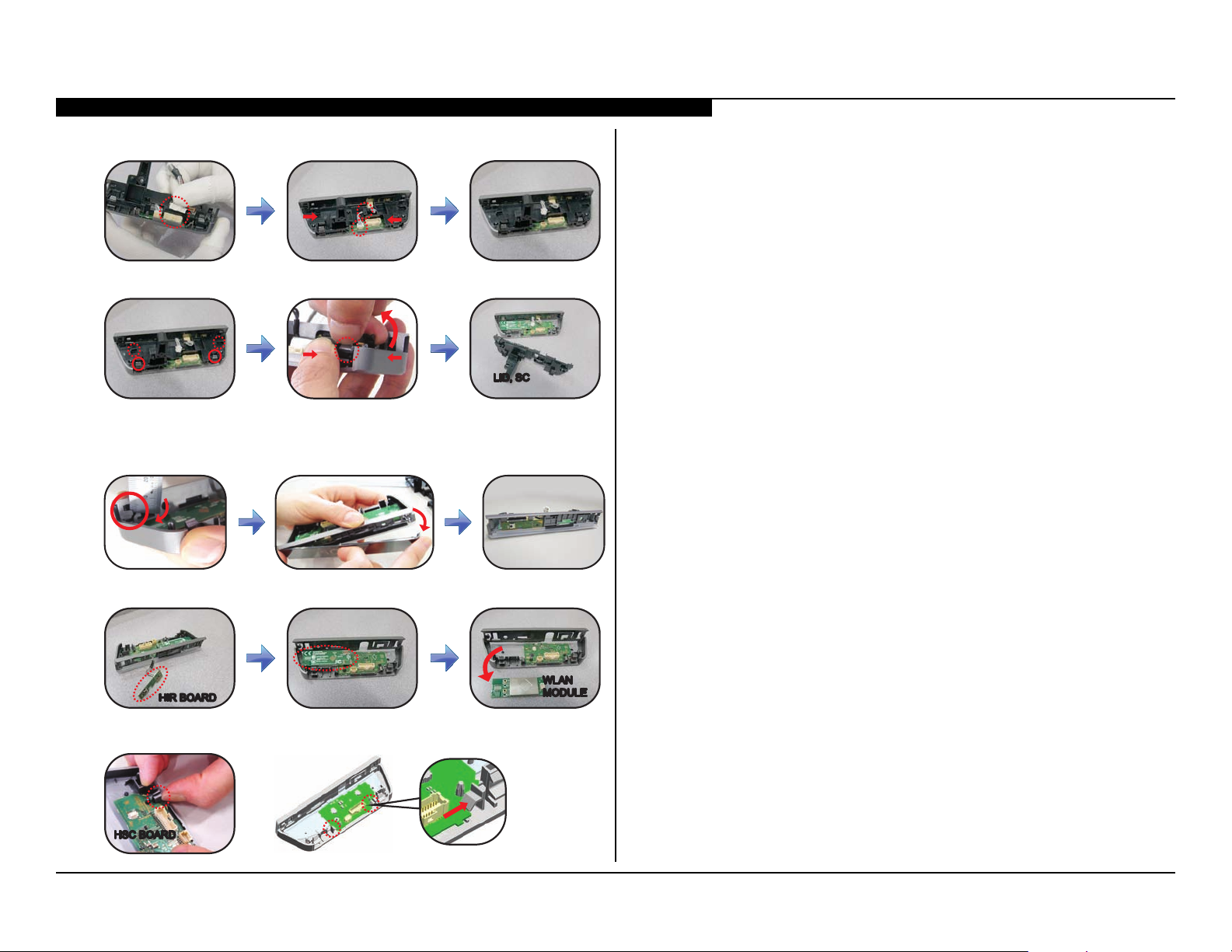

Desensamble del Módulo Multimedia (Smart Core Block) ..........................16
KDL-50W650A
Page 3
PRECAUCIONES Y ADVERTENCIAS
¡PRECAUCIÓN!
Las instrucciones para el servicio de reparación y mantenimiento que a
continuación se presentan, son para uso especíco del personal de servicio
únicamente. Para evitar el riesgo de descarga eléctrica, no efectúe ningún
otro tipo de reparación o mantenimiento diferente al mencionado en las
instrucciones de este manual, a menos que se esté calicado para realizarlo.
¡ADVERTENCIA!
Un transformador de aislamiento debe ser usado durante cualquier servicio
de reparación, con la nalidad de evitar cualquier riesgo de descarga
eléctrica posible si fuese el caso de un chasis activo.
!
ADVERTENCIA SOBRE LOS COMPONENTES DE
SEGURIDAD
Existen componentes críticos utilizados en los televisores LCD a color que son
importantes para la seguridad. Estos componentes están identicados con
sombreado y un símbolo de advertencia
y en la lista de partes. Es de vital importancia que éstas partes esenciales
sean reemplazadas sólo con el número de parte especicado dentro de la
lista de partes para evadir el riesgo de alguna descarga eléctrica, incendios
y otros peligros.
NOTA: Con la nalidad de no anular la garantía, no modique el diseño
original sin autorización previa por escrito por parte del fabricante.
!
en los diagramas esquemáticos
¡ATENCIÓN!
REVISIÓN DE SEGURIDAD
Después de corregir el problema inicial, realice las siguientes pruebas de
seguridad antes de entregar el producto al cliente.
1. Compruebe que en el área reparada no existan malas conexiones
o soldaduras frías y asegúrese de revisar completamente que no
se encuentre alguna supercie con restos de soldadura o puentes
en los ensambles.
2. Revise las conexiones internas para asegurarse de que ningún
conector fue pinchado o entró en contacto con resistencias de alto
vataje.
3. Verique que todas las perillas de control, tapas, protecciones,
cubiertas de tierra y equipo externo de montaje hayan sido
reinstalados. Asegúrese totalmente de que se han reemplazado
todos los aisladores.
4. Revise que no se encuentren piezas de repuesto no autorizadas
y particularmente transistores que hubiesen sido instalados en
reparaciones previas. Si los hubiera, señale al cliente la existencia
de éstos y recomiende su debido reemplazo.
5. Busque partes con deterioro visible aún cuando éstas funcionen
correctamente y haciendo mención al cliente, recomiende el
reemplazo debido de éstas.
6. Compruebe que los cables (cable de alimentación) no presenten
rasgaduras o desgaste. Recomiende al usuario su debido
reemplazo en caso de ser necesario.
7. Revise la contrafuga de corriente, tornillos, material metálico
de adorno, perillas metalizadas y cualquier otro tipo de partes
metálicas expuestas. Asegúrese de seguir los pasos descritos en:
“Prueba de Fuga de Corriente”.
Por cuestiones de seguridad, la reparación a nivel componente de las
Placas de Fuente de Poder y/o los Inversores está prohibida
.
KDL-50W650A ii
Page 4
PRECAUCIONES Y ADVERTENCIAS
Parte de metal expuesta
del televisor
0.15 µF
Tierra física
Voltímetro
AC
(0.75V)
PRUEBA DE FUGA DE CORRIENTE
La fuga de corriente desde cualquier pieza metálica expuesta a tierra
física y de todas las piezas metálicas expuestas a cualquier otra parte
metálica que tenga un retorno al Chasis, no debe exceder los 0.5 mA
(500 microamperios). La fuga de corriente CA puede ser medida mediante
cualquiera de éstos tres métodos:
1. Utilizar un equipo de prueba de fugas. Siga las instrucciones del
fabricante proporcionadas con el equipo.
2. Mediante un miliamperímetro de corriente alterna operado por
batería.
3. Al medir la caída de voltaje a través de una resistencia utilizando
un VOM (Volt-Ohm Meter) o voltímetro de CA de baterías. El límite
indicado es de 0,75 V, por lo que el medidor analógico utilizado
debe tener una escala precisa de bajo voltaje. La mayoría de los
multímetros digitales operados con baterías que tienen escala de 2
VCA son adecuados. (Véase en la gura A)
¿CÓMO ENCONTRAR UNA CONEXIÓN ÓPTIMA A
TIERRA ?
El tornillo de la cubierta en la mayoría de los tomacorrientes de CA
está conectado a tierra. Verique que el tornillo que sujeta la tapa del
tomacorriente esté aterrizado mediante la conexión de una lámpara
incandescente de 60W a 100W entre el lado activo del contenedor y el
tornillo de sujeción (No lámparas uorescentes o de neón). Pruebe las dos
ranuras, si fuese necesario, para encontrar el lado activo de la línea. La
bombilla se encenderá con brillo normal si el tornillo está en tierra física.
(Véase en la gura B)
Foco de Prueba
To macorriente de CA
Figura B. Revisión de tierra física.
Figura A. Utilice un voltímetro AC para revisar: Prueba de Fuga de Corriente.
KDL-50W650A iii
Page 5
SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES
ESPECIFICACIONES
Sistema
Sistema de TV
Cobertura de canales
Sistema del panel
Salida de bocinas
Tomas de entrada/salida
CABLE/ANTENNA
(Cable/Antena)
VIDEO IN 1
(Entrada de video 1)
COMPONENT IN
(Entrada de componente)
VIDEO IN 2
(Entrada de video 2)
HDMI IN 1/2
(Entrada HDMI 1/2)
MHL
(Común con HDMI IN 2)
AUDIO OUT
(Salida de audio)/Auriculares
DIGITAL AUDIO OUT
(OPTICAL)
LAN
USB / DLNA
NTSC: Norma de TV americana
ATSC (8VSB terrestre): 8VSB compatible con ATSC
QAM por cable: ANSI/SCTE 07 2000 (No incluye la funcionalidad CableCARD)
Terrestre analógico: 2 - 69 / Terrestre digital: 2 - 69
Cable analógico: 1 - 135 / Cable digital: 1 - 135
Panel LCD (pantalla de cristal líquido)
8 W + 8 W
Terminal externa de 75 ohms para entrada de señal de radiofrecuencia
Entrada de video/audio (enchufes de sonido)
BPR (video componente): 1080p (60 Hz), 1080i (60 Hz), 720p (60 Hz), 480p, 480i
YP
Entrada de audio (enchufes de sonido)
Entrada de video (contacto común de componente)
Video: 1080p (30, 60 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i,
Formatos de PC
Audio: PCM lineal de dos canales: 32; 44,1 y 48 kHz, 16, 20
ARC (solo HDMI IN 1)
Video: 1080p (30 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i
Audio: PCM lineal de dos canales: 32; 44,1 y 48 kHz, 16, 20 y 24 bits, Dolby Digital
Minitoma estéreo
Toma óptica digital (PCM lineal de dos canales, Dolby Digital)
Conector 10BASE-T/100ABSE-TX (La velocidad de la conexión podría variar en función
del entorno de red. No se garantizan la tasa de comunicación ni la calidad de
comunicación 10BASE-T/100BASE-TX para este TV)
Consulte el i-Manual para obtener información sobre los formatos compatibles
Entrada del Adaptador de CA/CC (cc 19,5 V)
bits, Dolby Digital
y 24
Nombre del modelo KDL-50W650A
Alimentación y otras especificaciones
Requisitos de alimentación
Datos de alimentación del
Adaptador de Corriente ca/cc
Consumo de
potencia
Tamaño de pantalla*
(pulgadas medidas diagonalmente)
Resolución del monitor
Dimensiones
Peso*
en uso
en espera
*
con soporte
sin soporte
patrón de oricios
de montaje mural
tamaño de
tornillos de
montaje mural
con soporte
sin soporte
(cm)
(mm)
(mm)
(mm)
(mm)
(kg)
(kg)
cc 19,5 V 6,2 A (con Adaptador de ca/cc)
Entrada: ca 100 – 240 V 50/60 Hz 1,4 A
Salida: cc 19,5 V 6,2 A
86W
Menos de 0,4 W con ca 120 V y menos de 0,5 W con ca 240 V
1920 puntos (horizontal) × 1080 líneas (vertical
125,7
49,5 pulgadas
(Clase 50)
1112 × 694 × 230
1112 × 661 × 77
283
M6 (7 mm)
15,2
14,0
Otros
Control
Remoto
Adaptador de corriente ca/cc ACDP-120N01/ACDP-120E01
Accesorios opcionales
Temperatura de funcionamiento
* El tamaño, las dimensiones y el peso de la pantalla son valores aproximados.
• La disponibilidad de los accesorios opcionales dependerá de los países, regiones, modelo del
TV y de las existencias.
• El diseño y las especicaciones están sujetos a cambios sin previo aviso.
Modelo
Requisitos de
alimentación
RM-YD089
cc 3 V (2 Baterías tipo AAA)
Cables de Conexión
Kit de Correa de Soporte
Unidad de Cámara y Micrófono: CMU-BR200/CMU-BR100
Adaptador de LAN Inalámbrica USB: UWA-BR100
0 ºC – 40 ºC
VERIFICACIÓN DE ACCESORIOS
- Control Remoto (1)*
1
- Baterías de tamaño AAA (2)
- Cable de Alimentación CA (1)
- Adaptador de Corriente (1)
- Sujetacables (1)
- Soporte de Sobremesa (1)*
2
- Tornillos de Fijación para el Soporte de
Sobremesa (M5 × 16) (2)
- Tornillos de Montaje para el Soporte de
Sobremesa (M5 x 16) (2)
- Manual de Instrucciones
- Otros documentos y accesorios del
Soporte de Montaje Mural.
1
Consulte el número del modelo impreso en el
*
control remoto.
2
Se requiere ensamblar la base de soporte de
*
sobremesa. Para ensamblar la base de soporte
de sobremesa consulte el folleto suministrado.
KDL-50W650A 1
Page 6
SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES
ESQUEMA GENERAL DEL CHASIS
KDL-50W650A
MÓDULO MULTIMEDIA (SMART CORE BLOCK)
WLAN
MODULE
HIR BOARD
LD BOARD
HSC BOARD
SMART CORE
BLOCK
MAIN BOARD
(BLX)
SWITCH
UNIT
KDL-50W650A 2
Page 7
SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES
MAPA DEL CABLEADO
KDL-50W650A
MÓDULO MULTIMEDIA (SMART CORE BLOCK)
KDL-50W650A 3
Page 8
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
Self Diagnosis
Supported model
DIAGNÓSTICO DEL ERROR
Antes de reparar el televisor, realice lo siguiente:
1. Compruebe que el televisor presente el problema que fue reportado
por el cliente.
2. Revise si la última versión de Software está instalada en el televisor.
a. Si no lo está, instale la última versión disponible.
3. Determine la parte que requiere ser reemplazada.
VISUALIZACIÓN DEL HISTORIAL DE AUTODIAGNÓSTICO
Cuando se detecta un error, la pantalla de Auto Revisión registra el número
de veces en que se produjo el error. Esto es útil, cuando el cliente no está
seguro de lo que está causando que el televisor se apague, para conrmar
los sucesos pasados de un error y para determinar si es intermitente.
Si la pantalla muestra un “0”, signica que no se ha producido un error.
1. Presione
nuevamente.
2. Presione los siguientes botones del Control Remoto con un intervalo
de un segundo:
DISPLAY
NOTA: Este procedimiento es diferente al accesar al Modo de Ajustes
de Servicio (Volumen +).
POWER
para encender el televisor y después, apáguelo
Channel 5 Volume -
POWER
Conteo de Destellos LED
en Standby
Item de
Diagnóstico
SELF CHECK
000 RESERVED --------------------- ------------------------------------------ 00
000 RESERVED --------------------- ------------------------------------------ 00
002 MAIN_POWE --------------------- ------------------------------------------ 00
003 DC_ALERT --------------------- ------------------------------------------ 00
003 AUD_PROT --------------------- ------------------------------------------00
003 HDMI_EQ --------------------- --------------------- --------------------- 00
003 TU_DEMOD --------------------- --------------------- --------------------- 00
004 VLED --------------------- ------------------------------------------00
004 LD_ERR --------------------- ------------------------------------------00
005 HFR_ERR --------------------- ------------------------------------------ 00
005 TCON_ERR 120123132522 120123113645--------------------- 02
005 P_ID-ERR --------------------- --------------------- --------------------- 00
006 BACKLITE --------------------- ------------------------------------------00
007 TEMP_ERR --------------------- --------------------- --------------------- 00
007 FAN_ERR --------------------- ------------------------------------------00
010 EMITTER --------------------- --------------------- --------------------- 00
101 VPC_WDT --------------------- --------------------- --------------------- 00
102 MEPS_WDT --------------------- ------------------------------------------ 00
103 HOST_WDT --------------------- ------------------------------------------ 00
104 STBY_WDT --------------------- ------------------------------------------00
00345 000333 06789
Tiempo de Operación del Panel por Hora (MAX:65535)
Conteo de Reinicio (MAX:65535)
Tiempo de Operación total por Hora (MAX:65535)
*Formato del Historial de Errores:
YYMMDDhhmmss example 120123132522= Enero 23, 2012 13:25:22 (1:25:22PM)
NOTA: La fecha y hora deben ingresarse para el correcto funcionamiento.
Visualización
de Fecha y Hora*
Registro de Errores
(00-99)
KDL-50W650A 4
EJEMPLO DE LA PANTALLA DE AUTODIAGNÓSTICO
Page 9
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
1. Confirme el síntoma con el cliente.
Punto Rojo: (Primario) Parte probablemente defectuosa.
2. Seleccione ese síntoma en la tabla.
Triángulo Azul: (Secundario) Parte posiblemente defectuosa.
5. Tabla de códigos de color.
I
*
▲ ▲ ▲
▲ ▲
▲
3. Lleve el componente primario indicado para ese síntoma.
4. Siga los diagramas de flujo correspondientes en el Manual de Servicio para aislar la placa.
*NOTA: CONSULTE EL MANUAL DE SERVICIO DE
* TV se apaga de inmediato después de encenderlo y
TABLA DE CLASIFICACIÓN DE FALLAS
Utilice ésta Tabla de Clasicación de Fallas para determinar lo que posiblemente puede ser la causa del error antes de acudir con el cliente.
Placa
PLACA PRINCIPAL
PANEL LCD
TCON
BOLETÍN DE SERVICIO
SOFTWARE
WLAN
PLACA LD
PANELES LCD EN ESI (REFERENCE LIBRARY) PARA
SELECCIONAR CORRECTAMENTE LA PARTE DE
Modos de Protección
2X 3X 4X 5X 6X 7X
LAN Encendido Audio
No
WIF
No
Enciende
No
Video
Video
Distorsión
en toda
la pantalla
Distorsión
en un área
específica
No Audio
muestra 7 destellos
KDL-50W650A 5
Page 10
DIAGRAMAS
DIAGRAMA DE BLOQUES
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
RF
VIDEO 1 CVBS
VIDEO 2 CVBS/COMP
HDMI 1
HDMI 2
ETHERNET
USB
TUNER
SWITCH
UNIT
IC5009
HDMI
SWITCH
EQ
PLACA PRINCIPAL
IC4601
AMP
IC9000
A/V
DECODER
VIDEO
PROCESS
SMART CORE
WIFI
IR RX
LED’s
HIR
HSC
BLX
L
R
OPTICAL
AUDIO OUT
HEAD PHONES
OUT
LVDS
REGULADOR DE
ILUMINACIÓN LOCAL
LD
LUZ DE FONDO LED
HFR
TCON
PANEL LCD
AC IN
ADAPTADOR CA
KDL-50W650A 6
Page 11
DIAGRAMA DE CONTROL DE ENCENDIDO
PLACA PRINCIPAL
CN8202 CN1001
1, 2
3, 4
5
6
7
8
9
10
19.5V
GND
PWM_DIMMER
VLED
LD_STBY
LD_MODE_SW
LD_ERR
DC_DIMMER
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
REGULADOR DE
ILUMINACIÓN LOCAL
IP_REF
LD_ERR
LD_MODE_SW
LD_STBY
FB_REF
PWM
GND
VCC_IN
1
2
3
4
5
6
7, 8
9, 10
1
2
3
4
5 ~ 10
11 ~ 14
LED 1
LED 2
LED 3
LED 4
NC
LED_VCC
LUZ DE
FONDO LED
DC IN
LD
BLX
KDL-50W650A 7
Page 12
NO ENCIENDE
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
No enciende
Reemplace
el Adaptador CA
19.5V con uno nuevo.
¿El televisor
enciende?
Sí
Adaptador CA*
*Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página 18.
No
¿Destella una luz roja
en frente del TV?
Sí
Consulte la Tabla
de Clasificación
de Fallas
No
Placa Principal*
KDL-50W650A 8
Page 13
DESTELLOS LED EN STANDBY
Apagado de
Protección.
Destello del LED
en Standby
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
2X
No
3X
No
4X / NA
Sí
Sí
No
Placa Principal*
Placa Principal*
5X
Sí
TCON*
(Panel LCD)
No
6X
Después de
No
Sí
7X
Inmediatamente
Placa Principal*Placa LD*
un tiempo
Revise
la ventilación
*Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página 18.
KDL-50W650A 9
Page 14
NO VIDEO
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
No Video
¿Enciende la
luz de fondo?
Sí
¿Se muestra
algún gráfico en
pantalla?
No
Panel LCD*
*Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página 18.
No
Sí
Localice
CN8202 en la
Placa Principal.
Placa Principal*
¿Sin voltaje en
el Pin 5?
Sí
TCON*
(Panel LCD)
No
¿Sin voltaje en
el Pin 1?
Sí
Placa Principal*
No
Panel LCD*
KDL-50W650A 10
Page 15
DISTORSIÓN DE VIDEO
Distorsión de
Video
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
¿Hay
distorsión
a través de toda
la pantalla?
No
¿Tiene líneas
horizontales?
No
¿Alguna línea
vertical
aislada?
No
Sí
color?
Placa Principal*
Sí
Sí
¿Pérdida de
Sí
Panel LCD*
Panel LCD*
No
¿Presenta
barras o líneas
verticales?
No
Sí
¿Las líneas
se mueven cuando
se cambia al
Modo
Ancho?
No
TCON*
(Panel LCD)
Sí
Placa Principal*
¿Más de
una banda
vertical?
*Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página 18.
Sí
TCON*
(Panel LCD)
KDL-50W650A 11
Page 16
SECCIÓN 3 - INFORMACIÓN DE REPARACIÓN
REPARACIÓN DEL TELEVISOR
Si la última versión de Software no corrigió el error, realice los siguientes
pasos:
1. Compruebe que el televisor presente el problema que fue reportado.
2. Reemplace la parte que ha causado el síntoma.
3. Instale la última versión de Software (Requerido en TODAS las
reparaciones).
4. Realice los ajustes de servicio requeridos.
5. Verique que la reparación ha resuelto el problema.
DESENSAMBLE DEL SOPORTE DE SOBREMESA (TABLE-TOP STAND)
1. Remueva 2 tornillos del Conjunto del Chasis y extráigalo, como muestra
la ilustración, para desprenderlo.
DESENSAMBLE DEL CONJUNTO DEL CHASIS (CHASSIS BOX)
1. Remueva 1 tornillo del Bracket Top. Utilice un objeto plástico con relieve
plano para separar el bracket y levante como se muestra en la ilustración
para desprenderlo.
2. Identique la ubicación de los conectores para desconectarlos.
3. Presione los 2 clips de sujeción y libere el cable LVDS para
desprenderlo.
4. Identique y remueva todos los tornillos del Conjunto del Chasis.
PRECAUCIÓN: No utilice el Soporte
de Sobremesa para sostener el televisor.
KDL-50W650A 12
Page 17
SECCIÓN 3 - INFORMACIÓN DE REPARACIÓN
5. Remueva los tornillos y sostenga con rmeza, como muestra la
ilustración, para remover el Conjunto del Chasis del televisor.
6. Sujete y levante el lado derecho e izquierdo del Conjunto del Chasis para
liberar los clips. Después, remueva como se muestra en la ilustración.
REEMPLAZO DE LA PLACA PRINCIPAL (MAIN BOARD)
La Placa Principal utilizada en estos modelos está disponible para reparación.
Para información de número de parte, consulte: Sección 4 - Panorama
General/Información de Número de Parte en la página 18.
1. Remueva el arnés y los tornillos del Bracket de la Placa Principal.
2. Gire hacia arriba el Bracket de la Placa Principal para desconectar los
conectores restantes.
3. Deslice los brackets para removerlos de la Placa Principal.
BRKT SIDE DC
BRKT UNDER
BRKT SIDE TUNER
4. Identique y remueva los 5 tornillos de la Placa Principal. Después
levante para desprenderla.
5. Instale la nueva Placa Principal y sus tornillos.
6. Reconecte el cable LVDS y los demás conectores.
7. Actualice el Software.
Después de realizar TODAS las reparaciones, debe ACTUALIZAR el
SOFTWARE a la versión más reciente. Consulte las instrucciones en
el sitio web ocial de Sony.
a. Inserte el dispositivo USB con la versión más reciente de Software
en el televisor.
b. Conecte el televisor a la Fuente de Alimentación CA.
c. Espere al menos 20 segundos.
d. Presione
e. Espere hasta que la actualización de Software nalice.
POWER
en el Control Remoto para encender el televisor.
KDL-50W650A 13
Page 18
SECCIÓN 3 - INFORMACIÓN DE REPARACIÓN
8. Accese al menú de Service Mode al presionar los siguientes botones
con un intervalo de un segundo:
DISPLAY
9. Cuando accese al menú DIGITAL, presione 2 hasta que la categoría
de 002 MODEL se muestre en pantalla.
10. Presione 1 hasta que la opción 001 DEST esté seleccionada.
PRECAUCIÓN: Si el valor incorrecto es seleccionado, podría ocasionar
fallas en el Software y requerir reemplazo de la Placa Principal.
11. Seleccione la región correcta del televisor, presione 3 para
aumentar o
tabla como referencia).
12. Presione
Channel 5 Volume +
DIGITAL SERVICE
002 MODEL
001 DEST
6
para disminuir el valor de los datos (Utilice la siguiente
Nombre del Modelo Región Valor de los Datos
KDL-50W650A LA/MX ISDB-LTN_NO-GIN
MUTING
DIGITAL SERVICE
002 MODEL
001 DEST
después 0 para guardar los cambios.
WRITE
ISDB-LTN_NO-GIN
ISDB-LTN_NO-GIN
POWER
13. Presione 1 hasta que la opción 002 MODELNAME esté
seleccionada.
DIGITAL SERVICE
002 MODEL
002 MODELNAME
14. Presione 3 hasta que el modelo mostrado en pantalla coincida con el
modelo del televisor.
PRECAUCIÓN: El Nombre del Modelo solo puede ser seleccionado una
vez. Asegúrese de vericar que la información sea correcta antes de
guardar los cambios.
15. Presione
16. Identique el Número de Serie a un lado de la Cubierta Posterior del
televisor.
MODEL NO
KDL-50W650A
SERIAL NO
17. Presione 1 hasta que la opción 003 SERIAL esté seleccionada.
MUTING
DIGITAL SERVICE
002 MODEL
002 MODELNAMEKDL-50W650A
6700001
después 0 para guardar los cambios.
WRITE
_________
DIGITAL SERVICE
002 MODEL
003 SERIAL
KDL-50W650A 14
Page 19
SECCIÓN 3 - INFORMACIÓN DE REPARACIÓN
18. Presione 0 para accesar a la opción Serial Number Edit.
DIGITAL (MODEL) SERVICE
SerialNumberEdit
*1 SerialNumber
19. Presione para accesar a la pantalla de edición Serial Number.
DIGITAL (MODEL) SERVICE
SerialNumberEdit
*1 SerialNumber
Please Input serial number
(0000000-99999999)
_ _ _ _ _ _ _
PRECAUCIÓN: El Número de Serie (Serial Number) solo puede ser
seleccionado una vez. Asegúrese que la información sea correcta antes
de guardar los cambios.
20. Accese el Número de Serie del televisor.
NOTA: Si el Número de Serie accesado es incorrecto, presione
RETURN
para regresar a la pantalla de edición y accese el número correcto.
21. Presione para guardar el Número de Serie.
22. Limpieza de la pantalla del Registro de Autodiagnóstico.
a. Presione
POWER
para salir del menú de Service Mode.
b. Presione los siguientes botones del Control Remoto con un
intervalo de un segundo:
DISPLAY
SELF CHECK
000 RESERVED --------------------- ------------------------------------------ 00
000 RESERVED --------------------- ------------------------------------------ 00
002 MAIN_POWE --------------------- ------------------------------------------ 00
003 DC_ALERT --------------------- ------------------------------------------ 00
003 AUD_PROT --------------------- ------------------------------------------00
003 HDMI_EQ --------------------- --------------------- --------------------- 00
003 TU_DEMOD --------------------- --------------------- --------------------- 00
004 VLED --------------------- ------------------------------------------00
004 LD_ERR --------------------- ------------------------------------------00
005 HFR_ERR --------------------- ------------------------------------------ 00
005 TCON_ERR 120123132522 120123113645--------------------- 02
005 P_ID-ERR --------------------- --------------------- --------------------- 00
006 BACKLITE --------------------- ----------------------------------------- 00
007 TEMP_ERR --------------------- --------------------- --------------------- 00
007 FAN_ERR --------------------- ------------------------------------------00
010 EMITTER --------------------- --------------------- --------------------- 00
101 VPC_WDT --------------------- --------------------- --------------------- 00
102 MEPS_WDT --------------------- ------------------------------------------ 00
103 HOST_WDT --------------------- ------------------------------------------ 00
104 STBY_WDT --------------------- ------------------------------------------00
Channel 5 Volume -
00345 000333 06789
POWER
Registro de Errores
DIGITAL (MODEL) SERVICE
SerialNumberEdit
c. Para borrar el historial y registro de errores, presione 8
d. Presione
POWER
para salir de la pantalla de autodiagnóstico.
0
*1 SerialNumber
6700001 WRITE
23. Desconecte y reconecte el Cable de Alimentación CA de la
tomacorriente de CA.
KDL-50W650A 15
.
Page 20
SECCIÓN 3 - INFORMACIÓN DE REPARACIÓN
DESENSAMBLE DE LOS ALTAVOCES (SPEAKERS)
1. Presione el clip del conector para desconectarlo.
NOTA: Debe desconectar el conector de la Unidad de Botones de
Control para desprender el Altavoz Derecho e Izquierdo.
2. Remueva los tornillos y levante los Altavoces para desprenderlos.
REEMPLAZO DE LA UNIDAD DE BOTONES DE CONTROL (SWITCH UNIT)
DESENSAMBLE DEL MÓDULO MULTIMEDIA (SMART CORE BLOCK)
1. Remueva 2 tornillos del Cover, SC (50MMB) y levante para desprender.
2. Remueva 1 tornillo y libere el arnés adjunto al Panel LCD.
3. Sujete el Módulo Multimedia como se muestra en la ilustración y gire
hacia abajo para liberar los clips.
1. Remueva los tornillos de la Unidad de Botones de Control y presione
como se muestra en la ilustración para desprenderla.
4. Presione con rmeza ambos lados del Cover, SC (50MMB) y extráigalo
para desprenderlo.
2. Instale la nueva Unidad de Botones de Control, tornillos y conectores.
KDL-50W650A 16
Page 21
SECCIÓN 3 - INFORMACIÓN DE REPARACIÓN
5. Desconecte los conectores y libere el cable del clip de sujeción Lid, SC.
6. Libere los 2 clips laterales del Lid, SC y levante para removerlo.
LID, SC
7. Utilice con cuidado un objeto con relieve plano (ej: regla metálica)
para liberar el clip localizado en la esquina derecha y desprenda el
Ornamento del Panel.
8. Remueva la Placa HIR y el Módulo WLAN.
WLAN
HIR BOARD
MODULE
9. Libere los 2 clips de la Placa HSC para desprenderla.
HSC BOARD
KDL-50W650A 17
Page 22
SECCIÓN 4 - PANORAMA GENERAL/INFORMACIÓN DE NÚMERO DE PARTE
KDL-50W650A
Los componentes no identicados con número de parte o
descripción no están disponibles porque no son requeridos
para un servicio de rutina.
NOTA: Los componentes identicados con un
sombreado y un signo de
seguridad. Reemplace solo con el número de parte
especicada.
son críticos para la
!
REF. NO. PART NO. DESCRIPCIÓN
Los componentes que son parte de un montaje están señalados por su número de
referencia en la columna derecha de la lista de partes y pueden ser identicadas
dentro de líneas punteadas en las ilustraciones.
NOTA: Los componentes identicados con un margen rojo y un contienen información
condencial. Instrucciones especícas deben ser seguidas cuando alguno de estos
componentes es reparado o reemplazado. Consulte el Apéndice A: Componentes con
Información Encriptada al nal del manual.
1 4-464-342-02 STAND, NECK
2 4-479-202-01 STAND, PIPE
3 1-492-733-11 AC ADAPTOR
! 4 1-838-955-41 POWER SUPPLY CORD
5 4-446-865-02 CHASSIS, BOX
6 4-468-458-02 COVER, SC (50MMB)
7 NA LCD PANEL
7
6
Smart Core
Block
PARA INFORMACIÓN DE NÚMERO DE PARTE DE LCD PANEL Y TCON,
CONSULTE: LCD PANELS SERVICE MANUAL.
1
2
5
4
3
KDL-50W650A 18
Page 23
SECCIÓN 4 - PANORAMA GENERAL/INFORMACIÓN DE NÚMERO DE PARTE
KDL-50W650A
63
NOTA: Los componentes identicados con un
sombreado y un signo de
seguridad. Reemplace solo con el número de parte
especicada.
61
son críticos para la
!
REF. NO. PART NO. DESCRIPCIÓN
51 4-458-886-01 LABEL, SIDE TERMINAL RIGHT
NOTA: Los componentes identicados con un margen rojo y un contienen información
condencial. Instrucciones especícas deben ser seguidas cuando alguno de estos
componentes es reparado o reemplazado. Consulte el Apéndice A: Componentes con
Información Encriptada al nal del manual.
52 4-458-882-02 LABEL, REAR TERMINAL
62
53 4-458-888-01 LABEL, UNDER TERMINAL
54 4-458-885-01 LABEL, SIDE TERMINAL LEFT
Main Board
60
Bracket*
55 1-492-117-11 SWITCH UNIT
56 1-858-861-11 SPEAKER BOX (LEFT)
57 4-439-638-01 BRACKET, TOP
59
58
57
56
58 4-439-636-01 BRACKET, UNDER
59 4-439-637-03 BRACKET, SIDE TUNER
60 A-1955-297-B BLX BOARD, COMPLETE
DESPUÉS DE REEMPLAZAR EL MAIN BOARD, DEBE ACTUALIZAR
EL SOFTWARE A LA VERSIÓN MÁS RECIENTE.
61 4-440-057-01 SHEET, THERMAL (AYU2)
ORDENE ESTA PARTE AL REEMPLAZAR EL MAIN BOARD.
62 4-439-632-02 BRACKET, SIDE DC
63 1-858-861-21 SPEAKER BOX (RIGHT)
51
*Reinstale Main Board Bracket al
reemplazar el Main Board.
52
53
54
55
KDL-50W650A 19
Page 24
SECCIÓN 4 - PANORAMA GENERAL/INFORMACIÓN DE NÚMERO DE PARTE
MÓDULO MULTIMEDIA
106
107
105
104
NOTA: Los componentes identicados con un
sombreado y un signo de
seguridad. Reemplace solo con el número de parte
especicada.
son críticos para la
!
REF. NO. PART NO. DESCRIPCIÓN
NOTA: Los componentes identicados con un margen rojo y un contienen información
condencial. Instrucciones especícas deben ser seguidas cuando alguno de estos
componentes es reparado o reemplazado. Consulte el Apéndice A: Componentes con
Información Encriptada al nal del manual.
101 1-492-076-11 WLAN MODULE
102 A-1906-604-B HSC BOARD, MOUNTED
103 4-454-489-02 CASE, SC
104 A-1924-408-A HIR BOARD, MOUNTED
105 4-451-771-02 PANEL ORNAMENT, SC
106 4-446-121-01 LID, SC
107 4-446-122-01 COVER, SC
101
102
103
KDL-50W650A 20
Page 25
SECCIÓN 4 - PANORAMA GENERAL/INFORMACIÓN DE NÚMERO DE PARTE
CONECTORES
KDL-50W650A
152
153
REF. NO. PART NO. DESCRIPCIÓN
151 1-910-803-51 CONNECTOR ASSEMBLY 10P
152 1-910-803-48 CONNECTOR ASSEMBLY 20P
153 1-846-625-21 (LVDS) FFC WITH CONNECTOR 51P
151
NOTA: Los componentes identicados con un
sombreado y un signo de
seguridad. Reemplace solo con el número de parte
especicada.
son críticos para la
!
REF. NO. PART NO. DESCRIPCIÓN
NOTA: Los componentes identicados con un margen rojo y un contienen información
condencial. Instrucciones especícas deben ser seguidas cuando alguno de estos
componentes es reparado o reemplazado. Consulte el Apéndice A: Componentes con
Información Encriptada al nal del manual.
201 1-910-803-53 HARNESS ASSEMBLY
201
KDL-50W650A 21
Page 26
SECCIÓN 4 - PANORAMA GENERAL/INFORMACIÓN DE NÚMERO DE PARTE
MÓDULO MULTIMEDIA
251
REF. NO. PART NO. DESCRIPCIÓN
251 1-910-803-21 CONNECTOR ASSEMBLY 5P
NOTA: Los componentes identicados con un
sombreado y un signo de
seguridad. Reemplace solo con el número de parte
especicada.
son críticos para la
!
NOTA: Los componentes identicados con un margen rojo y un contienen información
condencial. Instrucciones especícas deben ser seguidas cuando alguno de estos
componentes es reparado o reemplazado. Consulte el Apéndice A: Componentes con
Información Encriptada al nal del manual.
KDL-50W650A 22
Page 27
SECCIÓN 4 - PANORAMA GENERAL/INFORMACIÓN DE NÚMERO DE PARTE
TORNILLOS
NOTA: Los componentes identicados con un
sombreado y un signo de
seguridad. Reemplace solo con el número de parte
especicada.
P/N
4-159-298-01 SCREW, +PSW M4X10
2-990-421-41 SCREW (+PSW) (M3X6)
7-685-647-79 SCREW +BVTP 3X10 TYPE2 IT-3
4-459-864-01
4-462-169-01
DESCRIPCIÓN
SCREW, +PSWTP2 4X10
SCREW, M4X8 LOCK
NOTA: Los componentes identicados con un margen rojo y un contienen información
son críticos para la
!
Chassis Box (4)
Main Board (5)
SC Cover to SC Lid (1), Bracket Under (1)
Bracket Side Tuner (1), Bracket Side DC (1),
Chassis Box (1), SC Cover (2)
Speaker Box Right (2),
Speaker Box Left (2)
Stand Pipe to Stand Neck (4)
condencial. Instrucciones especícas deben ser seguidas cuando alguno de estos
componentes es reparado o reemplazado. Consulte el Apéndice A: Componentes con
Información Encriptada al nal del manual.
KDL-50W650A
Table T op Stand t o TV (2)4-449-743-01 SCREW, +PSW 5X16
NA
7-685-647-71 SCREW +BVTP 3X10 TYPE2 IT-3 Main Board Bracket (4), Switch Unit (2)
7-685-651-79 SCREW +BVTP 3X20 TYPE2 IT-3
NA
Chassis Box to Smart Core (1)
KDL-50W650A 23
Page 28
SECCIÓN 5 - ACCESORIOS/INFORMACIÓN DE NÚMERO DE PARTE
ACCESORIOS INCLUIDOS
PART NO. DESCRIPCIÓN
4-449-743-01 SCREW, +PSW M5X16
(TORNILLOS PARA MONTAR EL SOPORTE DE SOBREMESA AL TV)
Para protección del producto y por seguridad, Sony altamente recomienda
que utilice los tornillos proporcionados con el televisor.
PRECAUCIÓN: No utilizar estos tornillos para montar el televisor en la pared.
4-457-126-01 SCREW, +PSW M6X12
(TORNILLOS PARA ACCESORIOS DE MONTAJE A MURO)
4-159-298-21 SCREW, +PSW M4X10
(TORNILLOS PARA ACCESORIOS DE MONTAJE A MURO)
4-456-775-32 MANUAL, INSTRUCTION
4-262-708-04 CLAMPER, CABLE
4-468-932-01 WALL MOUNT BKT ASSEMBLY
ACCESORIOS OPCIONALES
PART NO. DESCRIPCIÓN
4-414-470-01 SUPPORT BELT KIT
4-485-844-01 W/M VESA ADAPTER ASSEMBLY
CONTROL REMOTO
PART NO. DESCRIPCIÓN
1-491-989-11 REMOTE COMMANDER (RM-YD089)
MISCELÁNEOS
PART NO. DESCRIPCIÓN
3-299-071-08 FLYER, SAFETY
7-600-031-97 TAPE (3M 1350FB-1) 15MMX66M BLK
7-600-031-96 TAPE (3M 1350FW-1) 15MMX66M WHT
KDL-50W650A 24
Page 29
APÉNDICE A: COMPONENTES CON INFORMACIÓN ENCRIPTADA
Los componentes con información encriptada desarrollados por Sony Corporation contienen información condencial, y deberán ser tratados bajo las
obligaciones previstas de condencialidad en el acuerdo referido con Sony Corporation (y/o subsidiarios).
Como parte de este acuerdo, deberán ser añadidas instrucciones especícas siempre que una placa o circuito, que contenga información encriptada, sea
reparada y/o reemplazada conforme a lo siguiente:
1. Dentro del manual de reparación, las placas o circuitos que contengan información encriptada deberán ser identicados con un margen en
color rojo y un .
2. Solo las placas o componentes que guran en el manual de reparación serán los utilizados para su reemplazo y/o reparación.
3. El desensamble, intrusión en la información encriptada, y/o el uso de componentes de ingeniería inversa, está estrictamente prohibido.
4. Cualquier placa en la cual un componente con información encriptada sea reemplazado por el técnico deberá ser devuelto al set original de donde
fue extraído y el componente defectuoso DEBERÁ SER DESTRUIDO. Las placas no pueden ser intercambiadas.
5. Cuando una Placa de Circuito defectuosa es identicada con un margen en color rojo y un en el manual de servicio, procederá lo siguiente:
a. Si se encuentra protegida dentro de la garantía del producto, la placa DEBE SER DEVUELTA a Sony, sin reparación y/o modicación alguna.
b. Si NO cuenta con cobertura dentro de la garantía del producto, la placa sin reparación y/o modicación DEBE SER DESTRUIDA.
6. Si el televisor es considerado como desecho o chatarra, la Placa de Circuito identicada en el manual de servicio con un margen en color rojo y un
DEBERÁ SER DESTRUIDA.
es una marca registrada de Sony Electronics.
Prohibida la reproducción total o parcial sin autorización por escrito. Derechos reservados.
Sony Corporation
Español
© 2013.10
9-883-549-33
Sony LCSC
Technical Services
Service Publications Department
2013JJ74WEB-1
KDL-50W650A A-1
Loading...
