Televisi

Panduan Referensi

4-748-419-52(1)

HOME

Dukungan Pelanggan dan Kontak:

http://www.sony-asia.com/support

KDL-50W660G / 43W660G / 32W610G

Help Guide

Untuk memasang Penyangga Di Atas Meja, lihat Panduan Penyetelan.

Daftar Isi

Informasi Keselamatan . . . . . . . . . . . . . . . . .2

Komponen dan Kontrol . . . . . . . . . . . . . . . 4

Kontrol dan Indikator . . . . . . . . . . . . . . . . . . .4

Menggunakan Remote Control . . . . . . . . 5

Deskripsi Komponen Remote Control. . . . . .5

Diagram Koneksi . . . . . . . . . . . . . . . . . . . . 7

Pemasangan TV di Dinding. . . . . . . . . . . 10

Menggunakan Braket Penyangga Dinding

opsional. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Pemecahan Masalah . . . . . . . . . . . . . . . . .11

Masalah dan pemecahannya . . . . . . . . . . . 11

Spesifikasi. . . . . . . . . . . . . . . . . . . . . . . . . .11

Pendahuluan

Terima kasih telah memilih produk Sony ini. Sebelum mengoperasikan TV, baca petunjuk penggunaan ini dengan teliti dan simpan untuk digunakan di kemudian hari.

Catatan

• Sebelum mengoperasikan TV, baca “Informasi Keselamatan” (halaman 2).

• Baca Informasi Keselamatan yang disertakan untuk informasi keselamatan tambahan.

• Petunjuk untuk “Pemasangan TV di Dinding” disediakan di dalam petunjuk penggunaan TV ini.

• Gambar dan ilustrasi yang digunakan dalam Panduan Penyetelan dan buku petunjuk ini hanyalah untuk referensi saja dan bisa berbeda dari produk yang sebenarnya.

• Menu pengaturan dapat berubah tanpa pemberitahuan terlebih dahulu.

Petunjuk Penggunaan (Buku Petunjuk)

Untuk informasi yang lebih terperinci, tekan HOME pada remote control, kemudian pilih [Petunjuk Penggunaan] di bawah menu [Pengaturan]. Anda juga dapat melihat Petunjuk Penggunaan dari PC atau smartphone (informasi diberikan di halaman belakang panduan ini).

Lokasi label identifikasi

Label untuk No. Model TV dan rating Catu Daya ada di bagian belakang TV.

Untuk model yang disertai dengan adaptor arus bolak-balik: Label untuk No. Model dan No. Seri adaptor arus bolak-balik ada di bagian bawah adaptor arus bolak-balik.

Informasi Keselamatan

Pemasangan/Penyetelan

Pasang dan gunakan TV menurut petunjuk di bawah ini untuk menghindari risiko kebakaran, sengatan listrik atau kerusakan dan/atau cedera.

Pemasangan

• TV harus dipasang di dekat stopkontak (stopkontak listrik) yang mudah diakses.

• Tempatkan TV di atas permukaan yang stabil dan datar supaya tidak terjatuh dan menyebabkan cedera pada orang atau kerusakan pada TV.

• Pasang TV di tempat di mana TV tidak dapat tertarik, terdorong, atau tertabrak hingga jatuh.

• Pasang TV sehingga penyangga tidak menonjol keluar dari penyangga TV (tidak disertakan). Jika penyangga menonjol keluar dari penyangga TV, akan mengakibatkan TV terjatuh, dan mengakibatkan luka atau kerusakan pada TV.

• Hanya personil yang memenuhi kualifikasi yang boleh melakukan pemasangan di dinding.

• Untuk alasan keselamatan, kami sangat menyarankan Anda menggunakan aksesori Sony, termasuk:  Braket Penyangga Dinding: SU-WL450

• Pastikan Anda menggunakan sekrup yang disertakan dengan

Sekrup (M6)

Braket Penyangga Dinding

Penutup belakang TV

8 mm – 12 mm

Sekrup M6 (tidak disertakan)

Kabel (tidak disertakan)

Sekrup (tidak disertakan)

1,5 N·m {15 kgf·cm}

Braket Penyangga Dinding ketika memasang Braket Penyangga Dinding ke TV. Sekrup yang disertakan dirancang seperti yang ditunjukkan oleh ilustrasi ketika diukur dari permukaan pemasangan Braket Penyangga Dinding. Diameter dan panjang sekrup berbeda-beda tergantung pada model Braket Penyangga Dinding. Penggunaan sekrup yang lain daripada yang disertakan dapat mengakibatkan kerusakan internal pada TV atau menyebabkan TV terjatuh, dll.

• Pastikan untuk menyimpan sekrup yang tidak digunakan dan Penyangga di Atas Meja di tempat yang aman sampai Anda siap untuk memasang Penyangga di Atas Meja. Jauhkan sekrup dari anak kecil.

Mengangkut

• Sebelum mengangkut TV, lepaskan semua kabel.

• Diperlukan dua atau tiga orang untuk mengangkut TV yang besar.

• Ketika mengangkut TV dengan tangan, pegang seperti yang ditunjukkan di bawah ini. Jangan tekan panel LCD dan bingkai di sekeliling layar.

• Saat mengang kat atau memindahkan TV, pegang erat dari bawah.

• Ketika mengangkut TV, jaga agar TV tidak terkena goncangan atau getaran yang berlebihan.

• Ketika mengangkut TV atau memperbaikinya atau ketika memindahkannya, kemas menggunakan kardus dan materi pengemasan aslinya.

Agar tidak terjatuh (Kecuali model yang disertai kit sabuk

penyangga)

Komponen dan Kontrol



Kontrol dan Indikator

KDL-50W660G / 43W660G KDL-32W610G

 (Daya) /+/–

Ketika TV mati,

Tek an  untuk menghidupkan.

Ketika TV hidup,

Tekan dan tahan  untuk mematikan. Tek an  berulang-ulang untuk mengubah fungsi, lalu tekan tombol + atau – untuk:

• Menyesuaikan volume.

• Memilih saluran.

• Memilih sumber input TV.

 Sensor Remote Control* / indikator LED

Indikator LED menyala atau berkedip sesuai dengan status TV. Untuk informasi selengkapnya, lihat Petunjuk Penggunaan.

* Jangan meletakkan apa pun di dekat sensor.

Catatan

• Pastikan TV sudah benar-benar dimatikan sebelum mencabut kabel daya listrik (kabel listrik).

• Untuk sepenuhnya memutuskan sambungan TV dari daya listrik arus bolak-balik (listrik), cabut steker dari stopkontak (stopkontak listrik).

• Tunggu sebentar saat melakukan pilihan input untuk mengubah ke input lainnya.

Menggunakan Remote Control

Deskripsi Komponen Remote Control

Bentuk remote control, letak, ketersediaan, dan fungsi tombol-tombol remote control mungkin berbeda-beda, tergantung pada kawasan/negara/model TV Anda.

Catatan

•Angka 5, , tombol CH/PROG + dan AUDIO

memiliki titik timbul. Gunakan titik timbul sebagai referensi ketika mengoperasikan TV.

 / (Pilih input/Tahan teks)

Dalam mode TV: Menampilkan dan memilih sumber input. Dalam mode Teks: Menahan halaman yang sedang dibuka.

 (TV siaga)

Menyalakan atau mematikan TV (mode siaga).

ANT/DIGITAL/ANALOG

Beralih ke input digital atau analog.

EXIT

Kembali ke layar sebelumnya atau keluar dari menu. Ketika layanan Aplikasi Interaktif tersedia, tekan untuk keluar dari layanan.

SYNC MENU

Menampilkan menu BRAVIA Sync. Untuk informasi yang lebih terperinci, tekan HOME pada remote control, kemudian pilih [Petunjuk Penggunaan] di bawah menu [Pengaturan].

 Tombol nomor

Gunakan dengan tombol 0-9 untuk memilih saluran digital.

 (Teks)

Menampilkan informasi teks.

 To mbo l warn a

Menjalankan fungsi terkait pada waktu tersebut.

YouTube (Hanya untuk kawasan/

negara/model TV tertentu)

Mengakses layanan online “YouTube”.

NETFLIX (Hanya untuk kawasan/ negara/model TV tertentu)

Mengakses layanan online “NETFLIX”.

 / (Buka Info/Teks)

Menampilkan informasi.

SLEEP

Tekan berulang kali hingga TV menampilkan waktu dalam menit. ([Off]/[15 mnt]/ [30 mnt]/[45 mnt]/[60 mnt]/[90 mnt]/ [120 mnt]) jika anda menginginkan TV tetap menyala sebelum dimatikan. Untuk membatalkan sleep timer, tekan SLEEP berulang kali sampai [Off] muncul.

GUIDE/

Menampilkan EPG (Panduan Program Elektronik) Digital.

RETURN

Kembali ke layar sebelumnya.

OPTIONS

Menampilkan sebuah daftar yang berisi jalan pintas ke beberapa menu pengaturan. Opsi yang terdaftar bervariasi tergantung pada input dan konten saat ini.

HOME

Menampilkan Menu Home TV.

//// (Navigasi D-Pad)

Navigasi dan pilihan menu di layar.

+/– (Volume)

Menyesuaikan volume.

(Lompat)

Kembali ke saluran atau input sebelumnya yang dilihat lebih dari 15 detik.

 (Senyap)

Mematikan suara. Tekan lagi untuk mengembalikan suara.

CH/PROG +/–//

Dalam mode TV: Memilih saluran. Dalam mode Teks: Memilih halaman berikutnya () atau sebelumnya ().

 AUDIO

Memilih suara dari sumber multibahasa atau dual sound untuk program yang saat ini sedang dilihat (Tergantung pada sumber program).

CC/ (Subtitle)

Menyalakan atau mematikan subtitel (jika fitur tersedia).

(Mode Lebar) Menyesuaikan tampilan layar. Tekan berulang kali untuk memilih mode lebar yang diinginkan.

///.//>/

Operasikan konten media di TV dan perangkat kompatibel BRAVIA Sync yang tersambung. Kunci ini juga dapat digunakan untuk mengoperasikan pemutaran layanan VOD (Video on Demand). Ketersediaan tergantung pada layanan VOD.

Memutar ulang latar/dengan singkat memajukan latar.

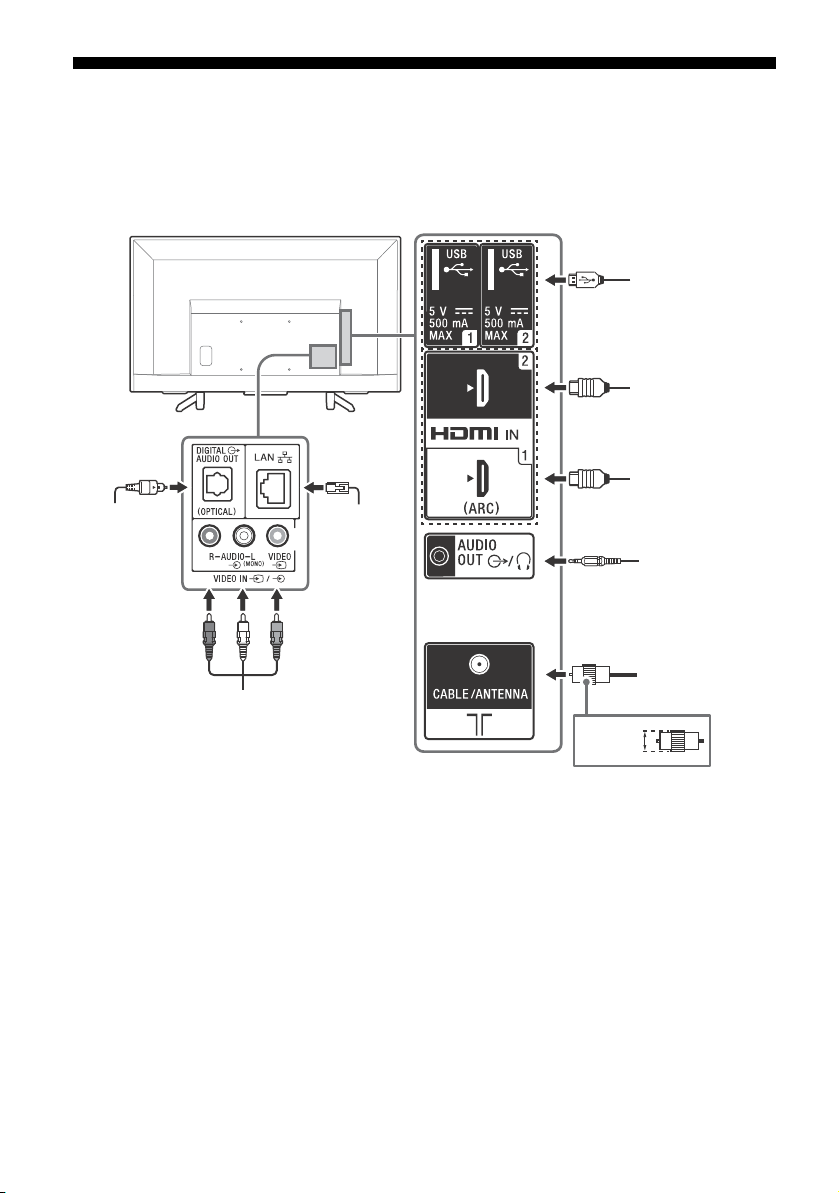

Diagram Koneksi

Headphone/ Sistem Audio/ Subwoofer

Kamera digital/ Camcorder/media USB penyimpan

Sistem Audio dengan ARC/ Perangkat HDMI

Perangkat HDMI

Perekam Kaset Video (VCR)/ Perala tan vid eo game/ Pemutar DVD/Camcorder

Router

Sistem Audio dengan Optical Audio Input

Kabel/Antena

14 mm

Anda dapat menyambungkan banyak ragam peralatan opsional ke TV Anda.

Catatan

• Terminal dan label bisa bervariasi tergantung pada kawasan/negara/model TV.

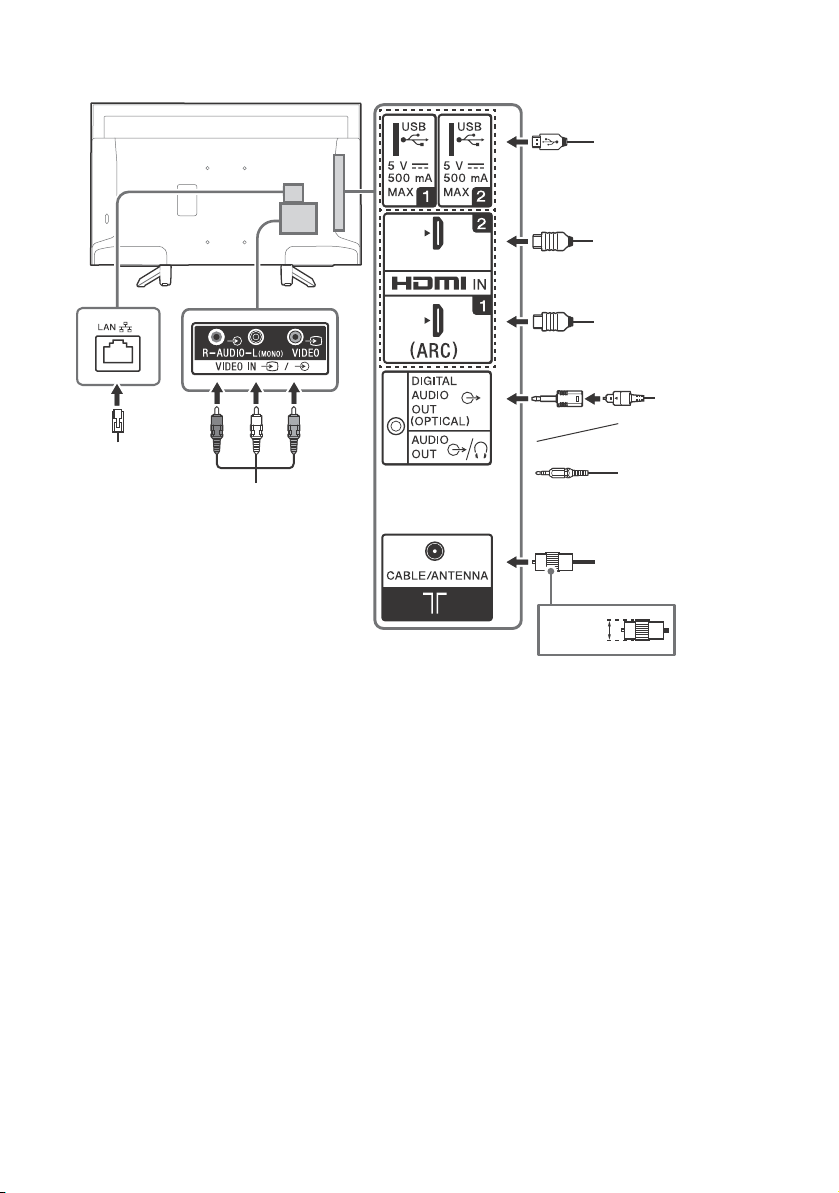

KDL-50W660G / 43W660G

KDL-32W610G

Headphone/Sistem Audio/Subwoofer

Kamera digital/ Camcorder/media USB penyimpan

Sistem Audio dengan ARC/ Perangkat HDMI

Perangkat HDMI

Perekam Kaset Video (VCR)/ Peralatan video game/Pemutar DVD/Camcorder

Router

Sistem Audio dengan Optical Audio Input

Kabel/Antena

*1*2

14 mm

Catatan

*1 Hanya untuk kawasan/negara/model TV tertentu. *2 Jangan mencolokkan steker adaptor konektor audio digital saat tidak tersambung ke kabel audio optik untuk

menonaktifkan lampu LED merah dari terminal DIGITAL AUDIO OUT (OPTICAL). Tergantung pada tipe kabel audio optik, adaptor konektor audio digital mungkin tidak diperlukan.

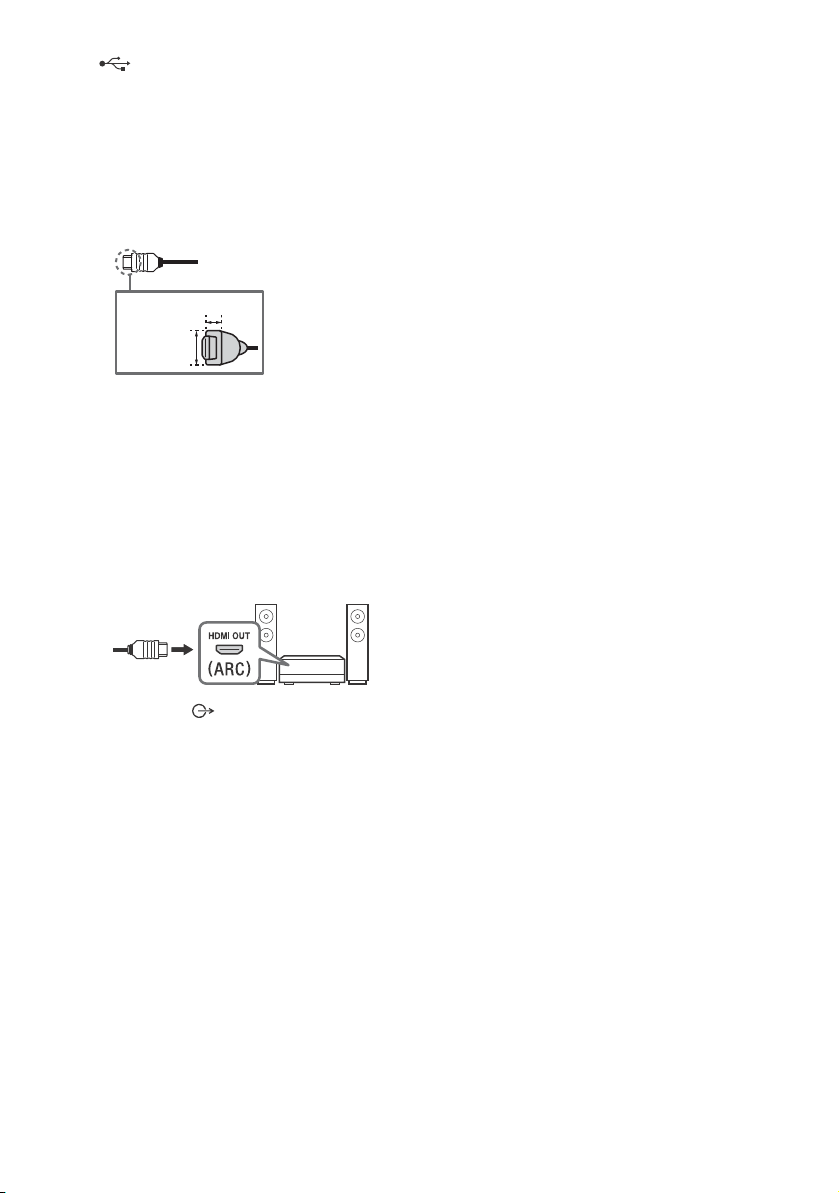

 USB 1/2

12 mm

21 mm

• Menyambungkan perangkat USB besar dapat mengganggu perangkat lain yang tersambung di sebelahnya.

• Bila menyambungkan perangkat USB besar, sambungkan ke port USB 1.

 HDMI IN 1/2

• HDMI interface dapat mentransfer audio dan video digital dengan satu kabel.

•

• HDMI IN 1 ARC (Audio Return Channel) Sambungkan sistem audio ke HDMI IN 1 untuk melewatkan audio TV ke sistem audio Anda. Sistem audio yang mendukung HDMI ARC dapat mengirimkan video ke TV dan menerima audio dari TV lewat kabel HDMI yang sama. Jika sistem audio Anda tidak mendukung HDMI ARC, sambungan tambahan dengan DIGITAL AUDIO OUT (OPTICAL) diperlukan.

 AUDIO OUT /

• Mendukung mini jack stereo 3 polaritas saja.

• Untuk mendengarkan suara TV melalui peralatan tersambung, tekan HOME, lalu pilih [Pengaturan Sistem] t [Penyiapan] t [Penyiapan AV] t [Headphone/ Keluaran Audio] lalu pilih item yang diinginkan.

Pemasangan TV di Dinding

Menggunakan Braket Penyangga Dinding opsional

Petunjuk penggunaan TV ini hanya menyediakan tahapan persiapan TV untuk pemasangan Dinding sebelum dipasang di dinding.

Untuk konsumen:

Untuk perlindungan terhadap produk dan alasan keamanan, Sony sangat merekomendasikan pemasangan TV dilakukan oleh dealer Sony atau kontraktor berlisensi. Jangan menempatkan sendiri.

Untuk dealer Sony dan kontraktor:

Berikan perhatian khusus pada keamanan saat melakukan pemasangan, perawatan periodik dan pemeriksaan produk ini.

Keahlian yang cukup diperlukan saat pemasangan produk ini, terutama untuk menentukan kekuatan dinding dalam menahan berat TV. Pastikan untuk mempercayakan pemasangannya ke dealer Sony atau kontraktor berlisensi dan perhatikan aspek keamanan saat pemasangan. Sony tidak bertanggung jawab atas segala kerusakan atau cedera yang disebabkan karena penanganan yang tidak benar atau akibat instalasi yang tidak tepat.

Gunakan Braket Penyangga Dinding SU-WL450 (tidak disertakan) untuk memasang TV ke dinding. Saat memasang Braket Penyangga Dinding, lihat juga Petunjuk Pengoperasian dan Panduan Pemasangan yang disertakan pada Braket Penyangga Dinding.

Catatan

• Pastikan untuk menyimpan sekrup yang telah dilepaskan pada tempat yang aman, jauhkan dari jangkauan anak-anak.

• Jika Penyangga Di Atas Meja dipasang ke TV, lepaskan Penyangga Di Atas Meja lebih dulu. Lihat Panduan Penyetelan dan ikuti langkah-langkahnya dengan urutan terbalik untuk melepas Penyangga Di Atas Meja.

• Tempatkan TV dengan layarnya menghadap ke bawah di permukaan yang datar dan stabil yang ditutupi dengan kain tebal dan halus ketika melepas Penyangga Di Atas Meja dari TV agar permukaan tampilan LCD tidak rusak.

Untuk petunjuk mengenai pemasangan Braket Penyangga Dinding, lihat Informasi Pemasangan (Braket Penyangga Dinding) di halaman produk untuk model TV Anda. http://www.sony-asia.com/support

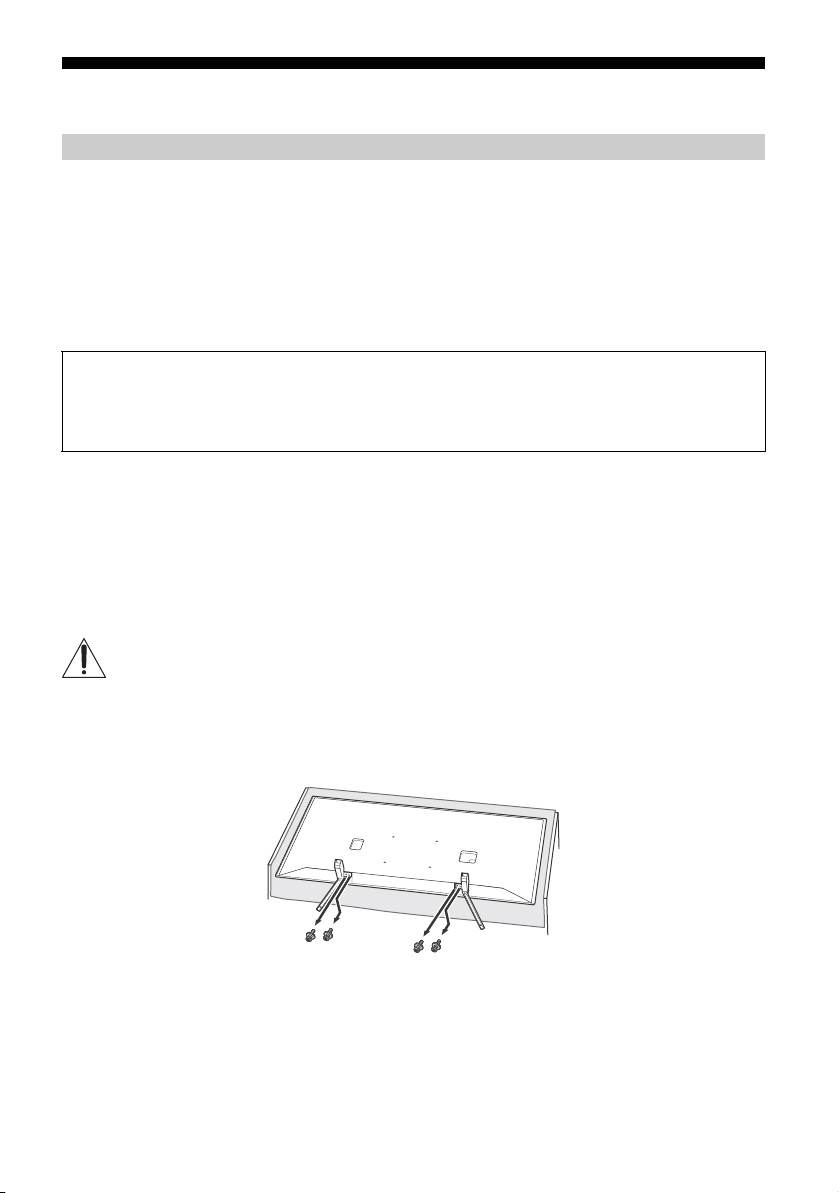

Untuk melepas Penyangga di Atas Meja dari TV

Pemecahan Masalah

Ketika indikator LED berkedip dengan warna merah, hitung berapa kali indikator berkedip (waktu interval adalah tiga detik).

Jika indikator LED berkedip dengan warna merah, setel ulang TV dengan mencabut kabel daya listrik (kabel listrik) dari TV selama dua menit, lalu nyalakan TV. Jika masih ada masalah, hubungi penyalur Anda atau pusat layanan Sony dengan memberitahu berapa kali indikator LED berkedip dengan warna merah (waktu interval adalah tiga detik). Tek an  di TV untuk mematikannya, cabut kabel daya listrik (kabel listrik), dan beritahu penyalur Anda atau pusat layanan Sony.

Masalah dan pemecahannya

Tidak ada gambar (layar gelap) dan tidak ada suara

• Periksa koneksi antena/kabel.

• Sambungkan TV ke stopkontak (stopkontak

listrik), dan tekan  di TV atau remote control.

Distorsi pada kontur gambar

• Ubah pengaturan [Mode film]* saat ini ke

pengaturan yang lain.

TV mati secara otomatis (TV memasuki mode siaga)

• Periksa apakah [Pewaktu Tidur]* diaktifkan.

• Periksa apakah [Durasi]* diaktifkan oleh

[On Timer]* atau [Setelan Bingkai Foto]*.

• Periksa apakah [Standby TV idle]* diaktifkan.

Beberapa sumber input tidak dapat dipilih

• Pilih [Label Video]* dan pilih [Selalu]* dari sumber

input.

Beberapa program tidak dapat ditemukan

• Periksa koneksi antena/kabel.

Remote tidak berfungsi

•Ganti baterai.

Surround TV memanas

• Ketika TV digunakan dalam jangka waktu lama,

surround TV memanas. Anda dapat merasakan panasnya ketika menyentuhnya dengan tangan.

* Untuk informasi yang lebih terperinci, tekan HOME

pada remote control, kemudian pilih [Petunjuk Penggunaan] di bawah menu [Pengaturan].

Spesifikasi

Sistem

Sistem panel

Panel LCD (Liquid Crystal Display), LED backlight

Sistem TV

Tergantung pilihan negara/area Anda Analog: B/G, I, D/K, M Digital: DVB-T/DVB-T2

Sistem warna/video

Analog: PAL/SECAM/NTSC3.58/NTSC4.43 Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4.0, H.265/HEVC MP/Main10@L4.1 (Full HD 60fps)

Cakupan saluran

Tergantung pilihan negara/area Anda Analog: UHF/VHF/Kabel Digital: UHF/VHF

Keluaran suara (hanya untuk catu daya 19,5 Volt)

5 Watt + 5 Watt

Teknologi nirkabel

Protokol IEEE802.11b/g/n

Jack Input/Output

Antena/kabel

Terminal eksternal 75 ohm untuk VHF/UHF

VIDEO IN

Input Video (jack RCA)

AUDIO IN

Input audio (jack phono)

HDMI IN 1/2 (kompatibel dengan HDCP 1.4)

Video:

1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Audio:

Dua saluran linear PCM: 32/44,1/48 kHz 16/20/ 24 bit, Dolby Digital, Dolby Digital Plus, DTS

ARC (Audio Return Channel) (Hanya HDMI IN 1)

Dua saluran linear PCM: 48 kHz 16 bit, Dolby Digital, Dolby Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Jack Digital optikal (Dua saluran linear PCM: 48 kHz 16 bit, Dolby Digital, DTS)

AUDIO OUT / (Stereo mini jack)

Headphone, Output audio, Subwoofer

1, 2

Port USB 1 dan 2 mendukung USB Kecepatan Tinggi (USB 2.0)

DC IN 19.5 V

Input adaptor arus bolak-balik

LAN

Konektor 10BASE-T/100BASE-TX (Tergantung lingkungan pengoperasian jaringan, kecepatan koneksi dapat berbeda. Rata-rata komunikasi dan kualitas komunikasi tidak dijamin.)

Lain-lain

Aksesoris opsional

Braket Penyangga Dinding: SU-WL450

Suhu pengoperasian

0ºC – 40ºC

Listrik dan lain-lain

Kebutuhan listrik

19,5 Volt DC dengan adaptor arus bolak-balik Rating: Input 100 Volt – 240 Volt arus bolak-balik, 50/60Hz

Ukuran layar (diukur diagonal) (perkiraan)

KDL-50W660G: 50 inci / 125,7 cm KDL-43W660G: 43 inci / 108,0 cm KDL-32W610G: 32 inci / 80,0 cm

Konsumsi listrik

Terdapat di bagian belakang TV

Konsumsi daya saat siaga*1*

0,5 Watt

Resolusi layar

KDL-50W660G / 43W660G: 1.920 titik (horisontal) × 1.080 line (vertikal) KDL-32W610G: 1.366 titik (horisontal) × 768 line (vertikal)

Rating Output

USB 1/2

5Volt , 500mA MAX

Dimensi (Perkiraan) (p × l × t)

dengan penyangga

KDL-50W660G: 1.130 × 719 × 268 mm KDL-43W660G: 974 × 628 × 268 mm KDL-32W610G: 731 × 493 × 206 mm

tanpa penyangga

KDL-50W660G: 1.130 × 660 × 68 mm KDL-43W660G: 974 × 572 × 68 mm KDL-32W610G: 731 × 442 × 70 mm

Berat (perkiraan)

dengan penyangga

KDL-50W660G: 11,4 kg KDL-43W660G: 8,2 kg KDL-32W610G: 6,1 kg

tanpa penyangga

KDL-50W660G: 11 kg KDL-43W660G: 7,8 kg KDL-32W610G: 5,8 kg

*1 Daya siaga yang disebutkan diperoleh setelah TV

selesai melakukan proses internal yang diperlukan.

*2 Konsumsi daya siaga akan meningkat ketika TV

Anda disambungkan ke jaringan.

Catatan

• Aksesoris opsional hanya tersedia tergantung pada negara/daerah/model TV/stock.

• Desain dan spesifikasi dapat berubah tanpa pemberitahuan terlebih dahulu.

Catatan terkait fungsi TV Digital

• Segala fungsi terkait TV Digital ( ) hanya dapat digunakan di negara atau area yang menyiarkan sinyal daratan digital DVB-T/ DVB-T2 (MPEG-2 dan H.264/MPEG-4 AVC). Tanyakan kepada dealer lokal apakah Anda dapat menerima sinyal DVB-T/DVB-T2 di tempat Anda tinggal.

• Unit TV ini sesuai dengan spesifikasi DVB-T/ DVB-T2, tetapi kompatibilitas dengan siaran daratan digital DVB-T/DVB-T2 versi mendatang tidak dijamin.

• Beberapa fungsi TV Digital mungkin tidak tersedia di beberapa negara/area.

Catatan terkait HDR (High Dynamic Range atau Rentang Dinamis Tinggi) (Hanya untuk kawasan/negara/model TV tertentu)

• Kompatibel dengan semua judul Game HDR PS4 melalui video HDR dan HDMI dengan Aplikasi YouTube dan Netflix built-in saja. (Lihat situs web dukungan Sony untuk informasi selengkapnya).

• Sinyal gambar HDR secara khusus berarti format Profil Media HDR10 (biasanya disebut sebagai HDR10).

• Kompatibilitas dengan semua konten HDR tidak dijamin.

Informasi merek dagang

• Istilah HDMI dan HDMI High-Definition Multimedia Interface dan Logo HDMI adalah merek dagang atau merek dagang terdaftar dari HDMI Licensing Administrator, Inc. di Amerika Serikat dan negara-negara lain.

• Diproduksi berdasarkan lisensi dari Dolby Laboratories. Dolby, Dolby Audio, dan lambang D ganda adalah merek dagang Dolby Laboratories.

• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® dan Miracast® adalah merek dagang terdaftar dari Wi-Fi Alliance.

• Wi-Fi Protected Setup™ adalah merek dagang dari Wi-Fi Alliance.

• Logo Wi-Fi CERTIFIED™ adalah merek sertifikasi dari Wi-Fi Alliance.

• Netflix adalah merek dagang terdaftar dari Netflix, Inc.

• “YouTube” dan “YouTube logo” adalah merek dagang terdaftar dari Google LLC.

• “BRAVIA”, dan BRAVIA Sync adalah merek dagang atau merek dagang terdaftar dari Sony Corporation.

• “Blu-ray Disc”, “Blu-ray” dan logo “Blu-ray Disc” adalah merek dagang dari Blu-ray Disc Association.

• “PlayStation” adalah merek dagang terdaftar dan “PS4” adalah merek dagang Sony Interactive Entertainment Inc.

• Untuk paten DTS, kunjungi http:// patents.dts.com. Diproduksi dengan lisensi dari DTS, Inc. DTS, Simbol, & DTS dan Simbol bersama-sama adalah merek dagang terdaftar, dan DTS Digital Surround adalah merek dagang dari DTS, Inc. © DTS, Inc. Hak cipta dilindungi undang-undang.

• TUXERA adalah merek dagang terdaftar dari Tuxera Inc. di AS dan negara lainnya.

• Semua merek dagang lainnya adalah milik pemiliknya masing-masing.
