Page 1
INFORMAÇÕES DO HISTÓRICO DO SEGUINTE MANUAL:
MANUAL DE SERVIÇO
Chassis AZ2-F
DATA DE PUBLICAÇÃO DO ORIGINAL: 2/2011
Versão Data Assunto
1.0 2/28/2011 Nenhuma revisão ou atualização aplicável neste momento.
1.1 03/05/2011 KDL-EX425 - Alteração do código de peça da Placa Fonte
Segmento: P-1
TV Digital LCD
9-888-401-01
Page 2
MANUAL DE SERVIÇO
Chassis AZ2-F
Segmento: P-1
Self Diagnosis
Supported model
KDL-32EX525
TV Digital LCD
9-888-401-01
Page 3
LISTA DE MODELOS
MODELO CONTROLE REMOTO DESTINO MODELO CONTROLE REMOTO DESTINO
KDL-22EX425 RM-YD064 BRAZIL
KDL-40EX525 RM-YD064 BRAZIL
KDL-32EX425 RM-YD064 BRAZIL
KDL-32EX525 RM-YD064 BRAZIL
KDL-46EX525 RM-YD064 BRAZIL
9-888-401-01
Page 4
ÍNDICE
Seção 1 - Segurança e Características..................................... 1
Cuidados e Precauções ............................................................. 1
Manuseando o Conector FFC ....................................................3
Avisos Relacionados à Segurança ............................................ 4
Verificação de Segurança .......................................................... 5
Visão Geral ................................................................................8
Características
Especificações
Seção 2 - Configuração do Software ......................................13
........................................................................... 8
Fluxo de Transmissão de Internet & Conectividade .................... 8
Início Mais Rápido ....................................................................... 8
Compatível BRAVIA® Sync™ ..................................................... 8
Máquina X-Reality™ .................................................................... 9
Navegação Fácil .......................................................................... 9
Tecnologia LightSensor™ ........................................................... 9
Sensor de Presença .................................................................... 9
Fotos, Vídeos & Música USB ...................................................... 9
........................................................................... 10
Seção 3 - Visão Geral do Chassis ........................................... 16
Visão Geral
Descrição do Circuito Geral ....................................................... 18
Placa Principal ......................................................................... 18
Tuner
Processador X-Reality ............................................................... 18
Amplificador de Áudio
Sensor de Temperatura ............................................................ 18
Alimentação ............................................................................. 19
Unidade Chaveadora ............................................................... 19
Placa do Sensor de Movimento ............................................... 19
Placa IR ................................................................................... 19
Conjunto do Painel LCD ........................................................... 19
Placa TCON .............................................................................. 19
Diagramas ............................................................................... 20
Diagramas em Bloco ................................................................. 20
Diagrama do Conector .............................................................. 23
..............................................................................
......................................................................................... 18
............................................................... 18
16
Visão Geral ..............................................................................13
Atualização de Software para Consumidores ......................... 13
Atualização de Software para Assistências Técnicas ............. 14
Responsabilidade da Atualização do Software ......................... 14
Verificando a Versão do Software ............................................. 14
Exemplos de Sintomas Corrigíveis de Software ....................... 15
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 i
Seção 4 - Solução de Problemas ............................................ 27
Visão Geral .............................................................................. 27
Atualizando o Software ............................................................. 27
Gráfico de Triagem ..................................................................28
Proteção de Desligamento ...................................................... 29
Descrição dos Códigos de Diagnóstico ................................... 33
Visualizando o Histórico do Auto-Diagnóstico ............................ 34
Page 5
ÍNDICE
Seção 5 - Gráfico de Fluxo e Diagramas ................................ 35
Visão Geral ..............................................................................35
Diagnosticando o Erro ............................................................... 35
Sem Alimentação ...................................................................... 36
LED de Espera Piscando .......................................................... 37
Sem Imagem ............................................................................. 43
Sem Som .................................................................................. 44
As Teclas do TV/Controle Remoto Não Funcionam ................. 45
A Rede Não Está Conectando .................................................. 47
O Acessório Skype Não Está Funcionando .............................. 49
Seção 6 - Desmontagem/Informação do Código da Peça .... 51
Remoção do Conjunto do Suporte de Mesa ............................51
Somente KDL-22EX425 ............................................................ 51
Somente KDL-32EX425/32EX525/40EX525 ............................. 52
Somente KDL-46EX525 ............................................................ 53

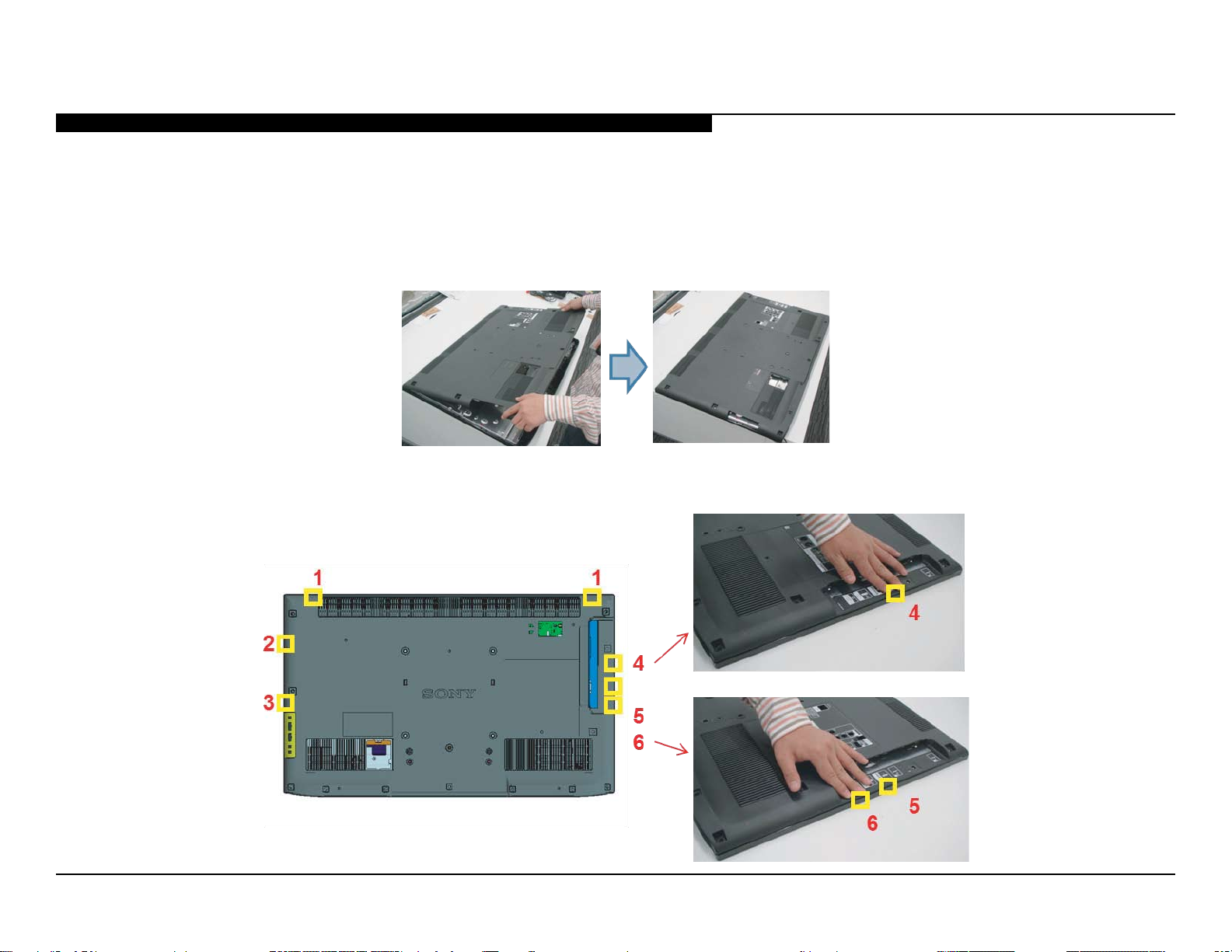

Remoção da Tampa Traseira e Tampa CA .............................54
Somente KDL-22EX425 ............................................................ 54
Somente KDL-32EX425/32EX525/40EX525/46EX525 ............ 55

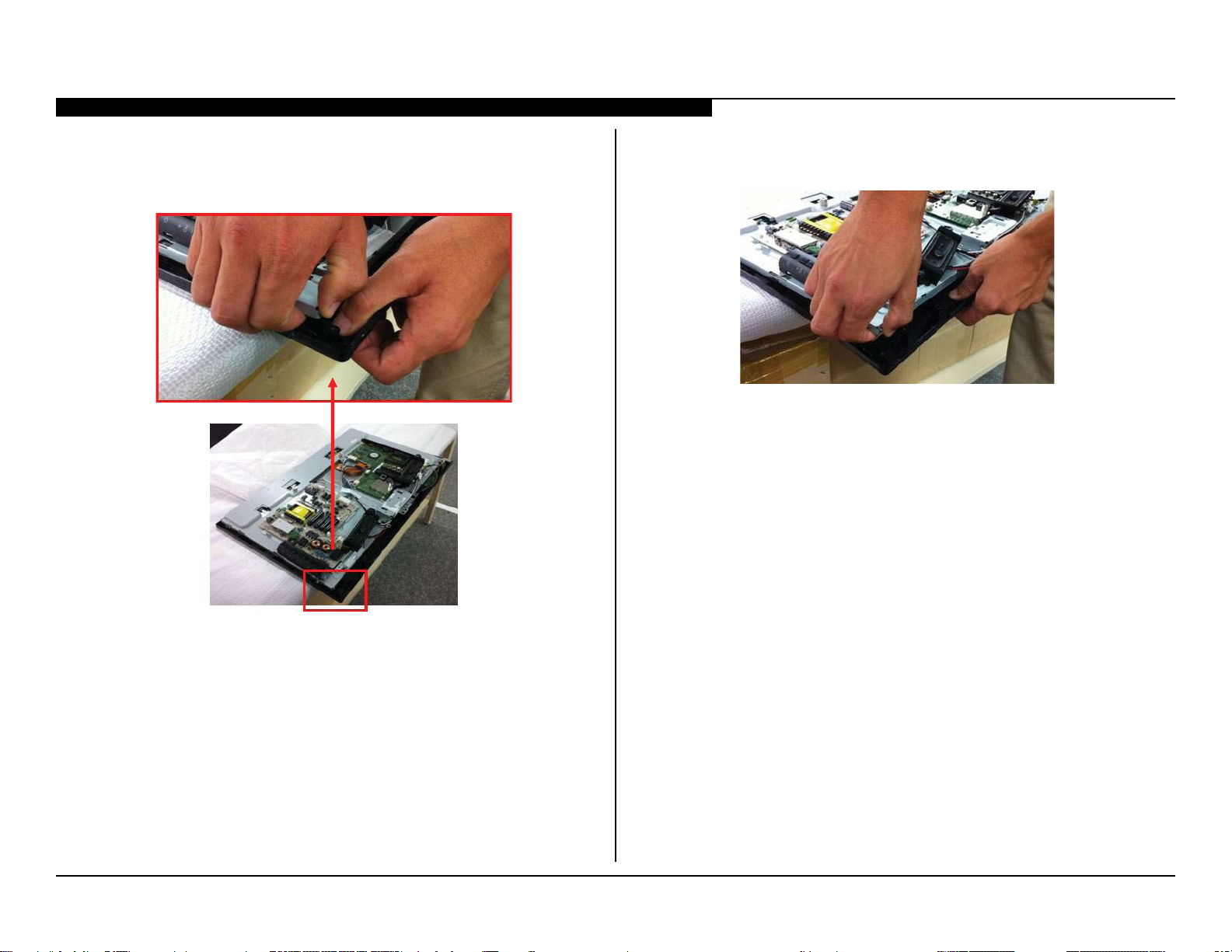

Remoção da Moldura, Suportes do Painel e Painel LCD ........ 60
Somente KDL-22EX425 ............................................................ 60
Somente KDL-32EX425/32EX525/40EX525/46EX525 ............ 61
Limpando o Painel LCD ............................................................ 61
Legenda do Parafuso .............................................................. 62
Conectores ...............................................................................62
Somente KDL-22EX425 ............................................................ 62
Somente KDL-32EX425/32EX525 ............................................ 63
Somente KDL-40EX525 ............................................................ 63
Somente KDL-46EX525 ............................................................ 63
Acessórios e Embalagem ........................................................ 64
Geral ........................................................................................ 64
Controle Remoto ...................................................................... 64
Diagrama da Fiação ................................................................ 65
Somente KDL-22EX425 ............................................................ 65
Somente KDL-32EX425/32EX525 ............................................ 65
Somente KDL-40EX525 ............................................................ 65
Somente KDL-46EX525 ............................................................ 65
Remoção da Placa G1A/GE2A/GE3A (Alimentação), Placa
HMS3 e Unidade Chaveadora ........................................... 56
Somente KDL-22EX425 ............................................................ 56
Somente KDL-32EX425/32EX525/40EX525/46EX525 ............. 57
Remoção da Placa BATS/BATV (Principal) e Placa HLR2 ..... 58
Somente KDL-22EX425 ............................................................ 58
Somente KDL-32EX425/32EX525/40EX525/46EX525 ............ 59
Seção 7 - Ajustes de Serviço ................................................... 66
Visão Geral .............................................................................. 66
Atualizando o Software ............................................................ 66
Acessando os Ajustes de Serviço ............................................ 66
Visualizando ou Alterando Dados de Serviço ............................ 67
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 ii
Page 6
ÍNDICE
Verificando os Ajustes de Serviço ............................................ 68
Verificando o Código do Segmento .......................................... 68
Verificando o Destino ................................................................ 68
Verificando o Nome do Modelo ................................................. 69
Ajustes Opcionais .................................................................... 69
Configurando o Ajuste do Equilíbrio de Branco ........................ 69
Restaurando o TV para as Condições de Fábrica ................... 70
Restaurando o TV para as Condições de Fábrica
Usando o Modo de Serviço
....................................................... 71
Apêndice A - Removendo a Tampa Traseira ........................A-1
Removendo o Cabo de Alimentação da Tampa Traseira ...... A-1
Somente KDL-22EX425 .......................................................... A-1
Somente KDL-32EX425/32EX525 .......................................... A-2
Somente KDL-40EX525 .......................................................... A-4
Somente KDL-46EX525 .......................................................... A-6
Apêndice B - Instalando a Tampa Traseira ...........................B-1
Apêndice C - Substituindo o Painel LCD .............................C-1
Removendo o Painel LCD da Moldura ...................................C-1
Somente KDL-22EX425 .......................................................... C-1
Todos, Exceto o KDL-22EX425 ............................................... C-3
Recolocando o Painel LCD na Moldura .................................C-4
Somente KDL-22EX425 .......................................................... C-4
Todos, Exceto o KDL-22EX425 ............................................... C-5
Recolocando a Tampa Traseira na Moldura ..........................B-1
Somente KDL-32EX425/32EX525 .......................................... B-1
Somente KDL-40EX525 .......................................................... B-2
Somente KDL-46EX525 .......................................................... B-2
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 iii
Page 7
• Desceonecte todos os cabos quando carregar o TV.
SEÇÃO 1 - SEGURANÇA E CARACTERÍSTICAS
CUIDADOS E PRECAUÇÕES
CUIDADO
Estas instruções de serviço devem ser executadas somente por técnicos qualificados. Para reduzir o risco de choque elétrico não execute
nenhum serviço que não esteja descrito nesse manual, a não ser que você esteja realmente qualificado a executá-lo.
CARREGANDO O TV
• Carregue o TV com o número adequado de pessoas; TVs grandes necessitam de duas ou mais pessoas.
• O posicionamento correto da mão quando carregar o TV é muito importante para a segurança e para evitar danos.
Para evitar choques elétricos durante o serviço de reparo, um transformador isolador deve ser utilizado, pois a parte "viva" do chassi esta
diretamente ligada a entrada de alimentação CA.
Componentes identificados com sombras e a marca nas vistas explodidassão críticos na segurança da operação.
Troque todos os componentes por peças Sony cujo número é mostrado neste manual ou em publicações suplementares da Sony. É essencial
que todas as peças críticas sejam substituídas somente pela peça de número especificado neste manual para evitar choque elétrico, fogo ou
outros riscos.
Os ajustes de circuitos que são críticos para uma operação segura estão identificados neste manual.
Siga estes procedimentos sempre que componentes críticos são substituídos ou suspeitar de operações impróprias.
NOTA: Não modifique o projeto original sem que tenha permissão por escrito do fabricante ou a garantia original das peças e mão-de-obra
será cancelada.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 1
KDL-22EX42x
Exceto KDL-22EX42x
CUIDADO!!
CUIDADO COM OS COMPONENTES DE SEGURANÇA
Page 8
SEÇÃO 1 - SEGURANÇA E CARACTERÍSTICAS
CUIDADO
NÃO use toalhas de papel, nenhum tipo de pó abrasivo, trapos, borracha ou materiais de vinil para limpar a tela. Estes materiais podem riscar
facilmente a tela, o que pode resultar em danos permanentes.
NÃO use nenhum produto de limpeza contendo produtos alcalinos/ácidos, sapólio nem solventes voláteis como álcool, amônia, benzina, tíner
ou inseticida. O uso de qualquer um destes produtos fortes, pode danificar permanentemente a tela.
NÃO borrife água nem detergente diretamente na tela do TV. Se líquidos pingarem na base da tela, podem ocorrer falhas.
LIMPANDO O PAINEL LCD
CUIDADO: Quando limpar o TV, certifique-se de desconectar o cabo de alimentação para evitar qualquer chance de choque elétrico.
Limpe o gabinete do TV com um pano macio e seco.
Limpe a tela LCD cuidadosamente com um pano macio.
Manchas resistentes podem ser removidas com um pano levemente umedecido com uma solução de detergente suave e água morna.
Se usar panos de limpeza tratados quimicamente, siga as instruções fornecidas na embalagem.
Nunca use solventes fortes como tíner, álcool ou benzina para limpeza.
Recomendamos a limpeza periódica das aberturas de ventilação para assegurar a ventilação adequada.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 2
Page 9
SEÇÃO 1 - SEGURANÇA E CARACTERÍSTICAS
Correto Incorreto
DESCONECTANDO O CONECTOR FFC CONECTANDO O CONECTOR FFC
MANUSEANDO O CONECTOR FFC
1. Pressione a trava de liberação da entrada do conector.
2. Segurando a guia de reforço do conector FFC,
puxe o conector enquanto continua pressionando a
trava de liberação da entrada do conector (veja a
precaução abaixo).
Use a
2
Tenha cuidado quando conectar ou remover o conector FFC.
Remova o conector somente pela guia de reforço.
guia para
remover o
conector
Pressione
Placa Principal
1. Segurando na guia de reforço, insira o conector FCC
na entrada do conector.
Use a
guia para
inserir o
conector
Placa Principal
CUIDADO: O conector FFC pode ser inserido na Placa Principal de cabeça para
baixo. Se ele for inserido de cabeça para baixo, os pinos no conector FFC irão
entrar em curto-circuito e danificará a placa.
Visualizando a guia de reforço
Visualizando o terminal
Inserido Corretamente Inserido Incorretamente
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 3
Page 10
SEÇÃO 1 - SEGURANÇA E CARACTERÍSTICAS
AVISOS RELACIONADOS À SEGURANÇA
TENHA CUIDADO QUANDO MANUSEAR O PAINEL LCD
Quando reparar o painel LCD certifique-se de que está usando uma pulseira de aterramento.
Quando instalar o TV LCD em uma parede, ele deve ser preso usando os 4 furos de montagem na tampa traseira.
1. Não pressione o painel ou a borda da moldura para evitar o risco de choque elétrico.
2. Não risque nem pressione o painel com nenhum objeto pontiagudo.
3. Não deixe o módulo em altas temperaturas nem em áreas de alta umidade por longos períodos de tempo.
4. Não exponha o painel LCD à luz direta do sol.
5. Evite contato com água. Isto pode causar curto-circuito dentro do módulo.
6. Desconecte o cabo de alimentação CA quando substituir o circuito backlight ou do inversor.
(O circuito tem alta tensão quando o inversor opera com 650 Vrms)
7. Sempre limpe o painel LCD com um pano macio.
8. Tenha cuidado quando manusear os fios ou conectores do circuito inversor. Danos nos fios podem causar curto-circuito.
9. Proteja o painel da eletricidade estática (ESD) para evitar danos no circuito eletrônico (C-MOS).
10. Durante o reparo, NÃO deixe a alimentação ligada por mais de 1 hora enquanto oTV estiver voltado para baixo, sobre um pano.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 4
Page 11
SEÇÃO 1 - SEGURANÇA E CARACTERÍSTICAS
VERIFICAÇÃO DE SEGURANÇA
Após corrigir o problema original de assistência técnica, faça as verificações de segurança a seguir antes de liberar o aparelho para o cliente:
1. Verifique a área onde foi efetuada o reparo, procurando por conexões sem solda ou com solda fria. Verifique toda a
superfície da placa, procurando por respingos ou "pontes" indesejáveis de solda.
2. Verifique toda a fiação entre placas, a fim de assegurar que nenhum fio esteja sendo pressionado ou esteja em contato
resistores de alta potência.
3. Verifique se todos os botões de controle, blindagens, tampas, conexões de terra e ferragens de montagem foram colocados
de volta em seu lugar. Redobre a atenção ao certificar-se de de que todos os isoladores foram repostos.
4. Procure por peças de reposição não-autorizadas (transistores especialmente) que possam ter sido instaladas em reparos
anteriores. Indique-as ao cliente e recomende que sejam substituídas.
5. Procure por peças que, embora estejam funcionando no momento, exibem óbvios sinais de deterioração. Indique-as ao
cliente e recomende que sejam substituídas.
6. Verifique os cabos de força, procurando por rachaduras e sinais de abrasão. Recomende ao cliente a substituição de
qualquer cabo de força com esses sinais.
7. Verifique os terminais da antena, o acabamento metálico, os botões "metalizados", os parafusos e todas as outras peças
metálicas expostas, procurando por fugas CA. Verifique a presença de fugas, seguindo as orientações a seguir.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 5
Page 12
SEÇÃO 1 - SEGURANÇA E CARACTERÍSTICAS
Lâmpada
Tomada CA
Ohmímetro
Cano de água fria
Peças Metálicas
Expostas do Aparelho
0.15 µF
Terra
Voltímetro
CA
(0,75V)
TESTE DE FUGA
As fugas de CA entre qualquer peça metálica exposta e o terra geral e entre todas
as peças metálicas expostas e qualquer peça metálica exposta com retorno pelo
chassi não devem exceder 0,5 mA (500 microamperes). A corrente de fuga pode ser
medida por um dos três métodos abaixo:
1. Com um medidor de fuga comercial, tal como o 229 da Simpson ou o
WT-540A da RCA. Siga as instruções dos respectivos fabricantes para
utilizar esses instrumentos.
2. Com um miliamperímetro CA alimentado por bateria. O multímetro digital
245 da Data Precision, por exemplo, é adequado para essa tarefa.
3. Medindo-se a queda de tensão sobre um resistor por meio de um
multímetro ou voltímetro CA alimentado por bateria. Como a indicação
"limite" é de 0,75 V, os instrumentos analógicos utilizados devem
possuir uma escala de baixa tensão bastante precisa.
4. O modelo 250 da Simpson ou o SH-63TRD da Sanwa são bons
exemplos de multímetrospassivos para este caso. Quase todos os
multímetros digitais alimentados por bateria e com uma escala de
2V AC também são adequados (Veja a Figura A).
Figura A. Utillize um voltímetro para verificar fugas de CA.
COMO ENCONTRAR UM BOM ATERRAMENTO
Um cano de água fria é um terra garantido; o parafuso de fixação do espelho da
maioria das tomadas CA também é um bom terra.
Se o parafuso de fixação for usado como terra, verifique se está aterrado medindo a
resistência entre ele e um cano de água fria com um ohmímetor. A leitura deverá ser
zero ohms.
Se não houver um cano de água fria acessível, conecte uma lâmpada de 60 a 100 watt
(não uma lâmpada de neon) entre o lado fase da tomada e o parafuso de fixação.
Tente as duas entradas, se necessário, para encontrar o lado fase da linha; a lâmpada
deverá acender com brilho normal se o parafuso for um terra potencial (veja a Figura B).
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 6
Figura B. Verificando o aterramento.
Page 13
Self Diagnosis
Supported model
SEÇÃO 1 - SEGURANÇA E CARACTERÍSTICAS
FUNÇÃO AUTO-DIAGNÓSTICO
Os aparelhos neste manual contém uma função de auto-diagnóstico. Se um erro ocorrer, o LED STANDBY piscará automaticamente.
O número de vezes que o LED pisca indica a provável fonte do problema. Uma definição do piscar do LED STANDBY está listada no manual
de instruções para conhecimento e consulta do usuário.
Se um sintoma de erro não puder ser reproduzido, o controle remoto pode ser usado para rever os dados da ocorrência da falha, armazeanada
na memória e rever os problemas passados e a frequência que eles ocorrem.
Para informação completa, consulte “Seção 4 - Solução de Problemas” na página 27.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 7
Page 14
SEÇÃO 1 - SEGURANÇA E CARACTERÍSTICAS
VISÃO GERAL
O chassis AZ2-F é um dos vários projetos para os modelos da
linha 2011 dos televisores LCD Sony Bravia®. Este manual cobre
os seguintes modelos:
KDL-22EX425
KDL-32EX425
KDL-32EX525
KDL-40EX525
KDL-46EX525
CARACTERÍSTICAS
Várias características novas foram introduzidas nesta linha de chassis
junto com algumas transições em relação ao ano anterior.
FLUXO DE TRANSMISSÃO DE INTERNET
& CONECTIVIDADE
Transmissão de Internet: Seus favoritos da Internet agora em seu TV.
Em adição ao Qriocity™, assista filmes com Netflix®, shows populares
de TV no Hulu Plus™ ou vídeos de usuários no YouTube™. Você
pode até ouvir músicas personalizadas no Pandora®. Desfrute da mais
selvagem seleção de conteúdo da internet na ponta de seus dedos. 1
Skype™ Ready: Conecte-se com seus amigos e família por todo o
globo com ligações de voz e vídeo da Internet, usando seu TV. Faça
ligações de vídeo gratuítas Skype-to-Skype e chamadas de baixo
custo Skype-to-phone com um microfone/câmera compacta Sony®
(necessários, vendidos separadamente).2
Wi-Fi® Integrado: Entretenimento direto da Internet e da sua rede
domésticas usando o Wi-Fi® interno.1
DLNA® Streaming: Acesse e compartilhe fotos, vídeos e música em
seu TV transmitindo-os de dispositivos DLNA compatíveis, como seu
PC ou Playstation®3 system.3
INÍCIO MAIS RÁPIDO
A função Quick Start & Viewing permite que este televisor Sony vá de
‘OFF’ para ‘ON’ 2-3 vezes mais rápido do que os televisores anteriores.
COMPATÍVEL BRAVIA® SYNC™
Opera e controla outros dispositivos BRAVIA® Sync™ compatíveis incluindo BRAVIA® HDTVs, Blu-ray Disc™ Players, sistemas de som
surround, filmadoras Handycam® e câmeras fotográficas digitais
Cyber-shot®, tuco com um único controle remoto.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 8
Page 15
SEÇÃO 1 - SEGURANÇA E CARACTERÍSTICAS
MÁQUINA X-REALITY™
Desfrute de imagens vívidas e realistas. A máquina X-Reality da
Sony traz o melhor, analisando cada cena para que você possa
obter imagens nítidas e de incrível contraste.
NAVEGAÇÃO FÁCIL
Desfrute de um menu fácil de usar que permite que você navegue
por conteúdos adicionais ou apenas ajuste a imagem enquanto
assite ao seu programa favorito.
TECNOLOGIA LIGHTSENSOR™
Desfrute de imagens com brilho personalizado e economize energia
sem levantar um dedo. O Sensor de Luz interno, ajusta automaticamente o brilho da imagem, baseado na quantidade de luz do
ambiente.
SENSOR DE PRESENÇA
Economize energia quando não estiver por perto. O sensor de movimento interno do televisor pode ler a sala e detectar movimento. Se
o sensor não detectar nenhum movimento, ele desliga automaticamente a imagem, deixando apenas o som. Após mais algum tempo
e sem movimento, o TV desliga-se automaticamente minimizando o
desperdício de energia.
FOTOS, VÍDEOS & MÚSICA USB
Compartilhe suas fotos na tela grande ou ouça suas músicas favoritas.
Simplesmente conecte sua câmera digital, reprodutor MP3 USB ou
dispositivo de armazenagem USB diretamente na entrada USB do
HDTV.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 9
Page 16
SEÇÃO 1 - SEGURANÇA E CARACTERÍSTICAS
Sistema
ESPECIFICAÇÕES
Sistema de televisão Analógico: NTSC/PAL-M/PAL-N
Cobertura de canais VHF: 2-13
Sistema do painel Painel LCD (tela de cristal líquido)
Potência de saída dos alto-falantes
(RMS)
Digital: SBTVD-T
UHF: 14-69
CATV: 1-125
10 W + 10 W (8 ohms, 1 kHz, 10% THD*
KDL-46/40/32CX52x, KDL-32EX42x)
8 W + 8 W (8 ohms, 1 kHz, 10% THD*
1
, 127 V) (KDL-55/46/40/32EX72x, KDL-46/40/32EX52x,
1
, 127 V) (KDL-22EX42x)
Tomadas de entrada/saída
CABLE/ANTENNA Terminal de antena externa de 75 ohms para entradas RF
VIDEO IN 1/2 VIDEO / AUDIO
COMPONENT IN YP
HDMI IN 1/2/3/4
(exceto KDL-22EX42x)
HDMI IN 1/2
(para KDL-22EX42x)
AUDIO OUT/Fones de ouvido 500 mVrms (típico)
DIGITAL AUDIO OUT
(OPTICAL)
PC/HDMI 4 AUDIO IN
(exceto KDL-22EX42x)
PC/HDMI 2 AUDIO IN
(para KDL-22EX42x)
*1 Distorção Harmônica Total.
2
Para conexões LAN, utilize um cabo 10BASE-T/100BASE-TX de categoria 7 (não fornecido).
*
• A disponibilidade dos acessórios opcionais depende do estoque.
• A disponibilidade dos acessórios opcionais depende do país/região.
• Projeto e especificações técnicas sujeitos a alterações sem prévio aviso.
• Os pesos e dimensões são aproximados.
BPR
(Vídeo componente) / Formato de sinal: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p / AUDIO
HDMI: Vídeo: 480i, 480p, 576i, 576p, 720p, 720/24p/30p, 1080i, 1080p, 1080/24p/30p
Áudio: Linear de dois canais PCM 32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby Digital
Entrada de áudio analógico (minitomada) (somente HDMI IN 4)
ARC (Audio Return Channel, Canal de Retorno de Áudio) (somente HDMI IN 1)
HDMI: Vídeo: 480i, 480p, 576i, 576p, 720p, 720/24p/30p, 1080i, 1080p, 1080/24p/30p
Áudio: Linear de dois canais PCM 32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby Digital
Entrada de áudio analógico (minitomada) (somente HDMI IN 2)
ARC (Audio Return Channel, Canal de Retorno de Áudio) (somente HDMI IN 1)
Minitomada estéreo / Impedância: ≥ 16 ohms
Sinal óptico PCM/Dolby Digital
Minitomada estéreo
Minitomada estéreo
de rede. A taxa e a qualidade de comunicação de 10BASE-T/100BASE-TX não estão garantidas nesta
2
TV.)*
ocigólana BGR ,sonip 51 ed bus-DNI CP
ad edadicolev A( XT-ESAB001/T-ESAB01 rotcenoCNAL conexão pode ser diferente dependendo do ambiente
.odatropus otamrof o erbos seõçamrofni retbo arap launaM-i o etlusnoCANLD/BSU
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 10
Page 17
SEÇÃO 1 - SEGURANÇA E CARACTERÍSTICAS
Nome do modelo KDL- 32EX52x 32EX42x 22EX42x
Verificando os acessórios
Alimentação e outros
Requisitos de alimentação 110-220 V CA, 60 Hz
Consumo de energia
em uso
em standby Menos que
Tamanho da tela (cm)
(polegadas medidas diagonalmente)
Resolução do monitor
Alto-falante
Full range (mm)
Dimensões com pedestal (mm
sem pedestal (mm) 943 × 588 × 45 755 × 482 × 42 755 × 482 × 4 529 × 347 × 42
padrão de furo para
montagem na parede (mm)
tamanho do parafuso para
montagem na parede (mm)
Peso com pedestal (kg) 17,8 13,8 9,9 9,9 5,1
sem pedestal (kg) 14,2
Acessórios fornecidos Consulte “Verificando os acessórios”.
Acessórios opcionais Óculos 3D: TDG-BR250/TDG-BR200/TDG-BR100
Temperatura de operação 0 °C – 40 °C
Umidade de operação 10 % – 80 % RH (sem condensação)
46EX52x 40EX52x
103 W 102 W 77 W 77 W 45 W
0,2 W com
127 V CA e
menos que
0,3 W com
220 V CA
Aprox. 116,8
46 polegadas
1.920 pontos (horizontal) × 1.080 linhas (vertical)
1,078 × 690 ×
260
1,078 × 666 × 42
Adaptador de LAN sem fio USB
Menos que 0,2 W com 127 V CA e
menos que 0,3 W com 220 V CA
Aprox. 101,6
40 polegadas
943 × 604 × 254
(comprimento: veja o diagrama da pagina 16 para detalhes)
11,2 7,7 7,7
Aprox. 80,1
31,5 polegadas
(classe 32)
755 × 498 × 225 755 × 498 × 225 529 × 362 × 172
Aprox. 80,0
31,5 polegadas
(classe 32)
1.366 pontos
(horizontal) ×
768 linhas
(vertical)
)2( 001 × 03)2( 051 × 30
Menos que
0,25 W com
127 V CA e
menos que
0,35 W com
220 V CA
Aprox. 54,8
21,6 polegadas
(classe 22)
1.366 pontos
(horizontal) ×
768 linhas
(vertical)
001 × 001002 × 002003 × 003
4M6M
4,1
Controle remoto (1)
*1
Pilhas tipo AAA (2)
Base do pedestal (1)
Suporte do pedestal (1)
*2*3
*2
Parafusos de fixação do pedestal
(M5 × 16) (3) (exceto KDL-22EX42x)
Parafusos de fixação do pedestal
(M4 × 12) (2) (para KDL-22EX42x)
Parafusos de montagem do pedestal
(M6 × 14) (4) (para KDL-55/46EX72x/KDL-46EX52x)
Parafusos de montagem do pedestal
(M6 × 14) (3) (para KDL-40/32EX72x)
Parafusos de montagem do pedestal
(M5 × 16) (2) (para KDL-40/32EX52x/KDL-32EX42x)
Parafuso de montagem do pedestal
(M4 × 12) (2) (para KDL-22EX42x)
Chave sextavada (1) (exceto KDL-40/32EX52x/KDL-32/22EX42x)
Pé tubular (1) (para KDL-40/32EX52x/KDL-32EX42x)
Pé tubular direito (1) (para KDL-22EX42x)
Pé tubular esquerdo (1) (para KDL-22EX42x)
Suporte de sustentação (1)
*3
(exceto para os modelos KDL-22EX42x, KDL-32EX42x, KDL-32/40EX52x)
Manual de instruções (este manual) e
outros documentos
*1Consulte o nome do modelo impresso no controle
remoto.
*2Necessária montagem do pedestal. Consulte o
folheto que acompanha o pedestal para montar o
pedestal.
*3Exceto para os modelos KDL-22EX42x,
KDL-32EX42x, KDL-32EX52x e KDL-40EX52x.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 11
Page 18
SEÇÃO 1 - SEGURANÇA E CARACTERÍSTICAS
Informações sobre marcas registradas
Macintosh é uma marca comercial
licenciada da Apple Inc., registrada nos
E.U.A. e em outros países.
Blu-ray Disc é uma marca comercial.
“BRAVIA” e , S-Force,
Motionflow, BRAVIA Sync e são
marcas comerciais ou marcas registradas
da Sony Corporation.
“PS3” é uma marca comercial da Sony
Corporation e/ou Sony Computer
Entertainment Inc.
HDMI, o logotipo HDMI e High-Definition
Multimedia Interface são marcas
comerciais ou marcas registradas da
HDMI Licensing LLC nos Estados
Unidos e em outros países.
Java e todas as marcas e logotipos
baseados em Java são marcas comerciais
ou marcas registradas da Oracle e/ou de
suas empresas filiadas. Outros nomes
podem ser marcas comerciais de seus
respectivos proprietários.
Astro TV é um software desenvolvido
pela TQTVD Software Ltda. que
implementa a norma de interatividade do
Sistema Brasileiro de TV Digital
“Ginga” NBR-15606.
®
é uma marca registrada da
GINGA
PUC-Rio/UFPB.
NCL® é uma marca registrada da
PUC-Rio.
Fabricada sob licença da Dolby
Laboratories. Dolby e o símbolo de dois
D são marcas comerciais da Dolby
Laboratories.
®
, o logotipo DLNA e DLNA
DLNA
CERTIFIED
marcas de serviço ou marcas de
certificação da Digital Living Network
Alliance.
TrackID é uma marca comercial ou
marcas registrada da Sony Ericsson
Mobile Communications AB.
A tecnologia de reconhecimento de
música e vídeo e os dados relacionados
são fornecidos pela Gracenote
Gracenote é o padrão de indústria em
tecnologia de reconhecimento de música
e fornecimento de conteúdos
relacionados. Para mais informações,
visite www.gracenote.com.
CD, DVD, Blu-ray Disc e dados
relacionados com música e vídeo da
Gracenote, Inc., copyright © 2000present Gracenote. Gracenote Software,
copyright © 2000-present Gracenote.
Uma ou mais patentes propriedades da
Gracenote aplicam-se a este produto e
serviço. Visite a página da web da
Gracenote para ver uma lista não
exaustiva de patentes Gracenote
aplicáveis. Gracenote, CDDB, MusicID,
MediaVOCS, os logotipos Gracenote e o
logotipo "Powered by Gracenote" são
marcas registradas ou marcas comerciais
da Gracenote nos Estados Unidos e/ou
em outros países.
®
são marcas comerciais,
®
.
®
Navegador Opera
ASA. Copyright 1995-2010 Opera
Software ASA. Todos os direitos
reservados.
da Opera Software
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 12
Page 19
SEÇÃO 2 - CONFIGURAÇÃO DO SOFTWARE
VISÃO GERAL
Existem 2 razões para atualizar o software nos TVs.
● Atualização de softwares para clientes
Estas atualizações são para aprimoramentos ou melhorias
que foram feitas no software após o TV ser lançado.
● Atualização de software para serviços
Estas atualizações são especificamente para a assistência
técnica usar durante uma chamada de reparo.
ATUALIZAÇÃO DE SOFTWARE PARA CONSUMIDORES
O assunto da atualização do software é muito importante. Os TVs de
hoje têm avançado para o ponto onde eles não são mais simples televisores. Eles evoluíram para dispositivos que foram projetados para
integrar-se com vários outros dispositivos encontrados em casa.
Alguns exemplos são: dispositivos de áudio e vídeo portáteis, câmeras
digitais, redes domésticas de computador e acesso à internet, para
nomear alguns.
A comunicação com estes dispositivos variados, requer que o televisor
seja compatível com vários protocolos de comunicação. Embora os
padrões de cada um destes protocolos sejam detalhadaos, o mundo
real dita que erros ocasionais podem ocorrer impedindo que os dispositivos operem ou comuniquem-se corretamente.
Manter o software no televisor atualizado é um procedimento feito
normalmente pelo proprietário do televisor. A maioria dos consumidores
que possuem computadores ou outros dispositivos digitais estão
familiarizados com isto e estão acostumados a atualizar o software em
seus produtos. Se um consunidor contactar a Central de Relacionamento Sony e for considerado como corrigível com a atualização do
software, o problema será tratado ao nível do consumidor.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 13
Page 20
SEÇÃO 2 - CONFIGURAÇÃO DO SOFTWARE
ATUALIZAÇÃO DE SOFTWARE PARA ASSISTÊNCIAS TÉCNICAS
Os modelos neste manual utiliizam um tipo de Placa Principal “genérica”. No passado, várias Placas Principais diferentes precisavam ser
estocadas devido às diferenças na configuração do software.
O software carregado na placa era específico para o modelo e suas
características, junto com o tipo de painel LCDinstalado durante a
produção.
As Placas Principais são agora estocadas com o software básico.
Uma vez que a placa de substituição está instalada na unidade, o
mais recente software precisa ser instalado usando um drive USB
contendo o software necessário baixado.
Este novo método de fornecimento de Placas Principais, reduz significantemente a complexidade da substituição de painéis LCD e
Placas Principais. Informações sobre o painel LCD são armazenadas
nos circuitos TCON. Esta informação é carrega automaticamente na
Placa Principal quando o TV está ligado. Com a versão correta do
software na Placa Principal e/ou o TCON ou painel LCD pode ser
substituido eficientemente.
Além da instalação do software, a informação de ajuste do serviços
pode necessitar de modificação ou verificação para completar o serviço do TV. A informação do ajuste de serviço é coberta em “Seção 7
- Ajustes de Serviço” na página 66.
RESPONSABILIDADE DA ATUALIZAÇÃO DO SOFTWARE
As atualizações do software são projetadas para serem executadas
pelo consumidor. Os reparos de garantia que podem ser resolvidos
pela atualização do software não são reembolsáveis. A maioria dos
problemas envolvendo atualizações de software são tratados pela
central de atendimento e não devem ser direcionados ao Serviço
Autorizado. É de responsabilidade da assistência evitar ligações de
reparos que envolvem atualização de software. Exceções a este são
alguns casos onde o consumidor não é capaz de executar a tarefa.
Nesta situação, a assistência será notificada e receberá a autorização
apropriada para reembolso.
No entanto, é de responsabilidade da assistência técnica, certificar-se
de que qualquer TV que exige um serviço legítimo, está rodando a
versão mais recente do software e instale-a se necessário.
VERIFICANDO A VERSÃO DO SOFTWARE
A forma mais fácil de verificar a versão do software que está no TV
atualmente, é acessar a tela Contact Sony usando o menu do
consumidor.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 14
Page 21
SEÇÃO 2 - CONFIGURAÇÃO DO SOFTWARE
EXEMPLOS DE SINTOMAS CORRIGÍVEIS DE SOFTWARE
A maioria dos sintomas que são corrigíveis pela atualização do
software envolvem questões de comunicação com outros dispositivos
ou pequenas falhas na operação de uma função específica. Abaixo
está uma lista de alguns dos sintomas que podem ser corrigidos
com a atualização do software:
● Flutuações no brilho da imagem
● Congelamento ou ruído intermitente na imagem
● Problemas com certas entradas (especialmente HDMI)
● Áudio intermitente ou distorcido
● Erros na operação do controle remoto
● O aparelho liga e desliga sozinho
● Perda de cor
● Conectividade com a Internet
● Certas funções não funcionam corretamente
(visualização de arquivos de foto ou vídeo)
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 15
Page 22
SEÇÃO 3 - VISÃO GERAL DO CHASSIS
VISÃO GERAL
Os circuitos primários contidos no chassis AZ2-F que consistem uma Placa Principal (designada como placa BATV), Placa de Alimentação
(designada como G1A para o modelo 22”, GE2A para os modelos 32“ e GE3A para os modelos 40” e 46“), Sensor de Movimento (Placa HSM3),
Placa IR (Placa HLR2) Unidade Chaveadora e o conjunto do Painel LCD.
NOTA: Para informação do código da peça do conector, consulte “Conectores” na página 62. Para informação do Diagrama da Fiação, consulte
“Diagrama da Fiação” na página 65.
G1A
UNIDADE
CHAVEA-
DORA
TCON
BATS
.
UNIDADE
CHAVEA-
DORA
BATV
GE2A
TCON
HLR2 HMS3
FIGURA 3-1. LAYOUT DA PLACA KDL-22EX425
FIGURA 3-2. LAYOUT DA PLACA KDL-32EX425/32EX525
HLR2 HMS3
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 16
Page 23
UNIDADE
CHAVEA-
DORA
SEÇÃO 3 - VISÃO GERAL DO CHASSIS
BATV
GE3A
TCON
HLR2 HMS3
FIGURA 3-3. LAYOUT DA PLACA KDL-40EX525
BATV
HLR2 HMS3
UNIDADE
CHAVEA-
DORA
GE3A
TCON
FIGURA 3-4. LAYOUT DA PLACA KDL-46EX525
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 17
Page 24
SEÇÃO 3 - VISÃO GERAL DO CHASSIS
DESCRIÇÃO DO CIRCUITO GERAL
“Diagramas” na página 20 fornece uma visão geral do chassis AZ2-F.
Abaixo está uma descrição dos componentes e suas funções.
PLACA PRINCIPAL
Comum em todos os modelos, a Placa Princiapal designada como
Placa BATV, contém o circuito de processamento de controle de TV,
vídeo e áudio. Todas estas funções são realizadas usando o
Processador X-Reality.
TUNER
O tuner é uma combinação da unidade ATSC/NTSC. Ele pode receber
sinais NTSC analógicos tradicionais através de cabo ou terrestre com
sinais digitais ATSC via terrestre (8VSB) ou cabo (64 ou 256 QAM).
PROCESSADOR X-REALITY
O IC9000 faz a maioria do procesamento necessário de áudio e vídeo
na placa principal.
TV Microprocessador: A CPU interna do processador X-Reality
controla todos os aspectos das funções do televisor. As entradas do
usuário junto com a monitoração de circuitos críticos, também é
executada por esta CPU.
Entrada HDMI e Alteração: O consumidor pode selecionar a entrada
HDMI1, HDMI2, HDMI3, HDMI4. Cada entrada HDMI contém um EDI
NVM (não mostrado) comum para fornecer dados de informação para
qualquer dispositivo conectado através das entradas HDMI.
Transmissor LVDS: Integrado no IC9000 é um transmissor de Sinalização Diferencial de Baixa Voltagem (LVDS). Este circuito converte a
informação de vídeo RGB paralela de 8 bit em um conjunto de linhas
seriais de alta velocidade para transmissão sem ruído para os circuitos
TCON localizados internamente no painel LCD.
Conversor de Leitura: Circuito de processamento de sinal que faz a
conversão da resolução (faixa de aspecto) e entrelaçado para leitura
progressiva (IP).
AMPLIFICADOR DE ÁUDIO
O amplificador de áudio (IC4601) amplifica a saída de áudio digital do
processador X-Reality e envia para os alto-falantes.
SENSOR DE TEMPERATURA
O sensor de temperatura detecta condições de superaquecimento na
Placa Principal, Painel LCD ou temperatura ambiente e envia o sinal
de desligamento para o processador.
Áudio Digital e Decodificador de Vídeo: As transmissões de
MPEG2 e áudio Digital Dolby são recebidas pelo turner para descompressão. Todas as fontes de vídeo que não são nativas 1920 x
1080p 60HZ são escaladas para esta resolução. O conteúdo do
áudio digital é enviado para o amplificador de classe D para processamento e amplificação.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 18
Page 25
SEÇÃO 3 - VISÃO GERAL DO CHASSIS
ALIMENTAÇÃO
Existem diferentes Placas de Alimentação usadas nos modelos
neste manual. O tipo de placa depende do tamanho do painel LCD.
Elas são:
● Placa G1A (KDL-22EX425)
● Placa GE2A (KDL-32EX425)
● Placa GE3A (KDL-32, 40 & 46EX525)
Existem 2 seções distintas na alimentação:
Alimentação em Espera: Continuamente operacional desde que a
alimentação CA seja aplicada, a alimentação em espera gera 3,3V
para os circuitos que necessitam de alimentação enquanto o aparelho
está desligado. Uma linha não regulada de 19V está presente para
fornecer energia para o rele principal, PFC e alimentação principal
ao ligar.
Alimentação Principal: Quando a alimentação recebe o comando
de ligar da CPU na Placa Principal, a alimentação principal é ligada
para fornecer uma fonte de 12V regulada e uma fonte de 24V
regulada para os circuitos de alimentaçãoLED.
PLACA IR
Designada como Placa HLR2, a Placa IR contém os LEDs de
alimentação, espera e temporizador, localizados na placa junto com
o receptor remoto IR e sensor de nível de luz.
CONJUNTO DO PAINEL LCD
O Conjunto do Painel LCD inclui o Painel LCD, Placa TCON e sistema
LED Backlight.
O Painel LCD contém os cristais de líquido, filtrs de cores e polarizadores. Os cristais de líquido são manipulados pela coltagem aplicada
para passar uma quantidade específica de luz - pela luz de fundo dependendo do nível de voltagem aplicada.
O TCON executa todas as funções de controle, timing, carga e descarga
de condução da operação do Painel LCD.
Um novo conjunto de peças do Painel LCD incluirá os seguintes itens:
1. Painel LCD
2. Componentes de Iluminação de fundo LED
3. Placa TCON
UNIDADE CHAVEADORA
Esta placa contém as teclas de alimentação, canal e volume acima/
abaixo e menu.
PLACA DO SENSOR DE MOVIMENTO
Designada como Placa HMS3, a Placa de Sensor de Movimento
contém os circuitos para o Sensor de Movimento. O Sensor de
Movimento detecta quando há movimento em frente ao TV. Se não
houver movimento em frente ao TV após uma quantidade de tempo
predeterminadom a luz de fundo apaga (o áudio permanece). Após
um longo período de tempo, o TV desliga-se completamente.
PLACA TCON
A Placa TCON comunica-se entre o Painel LCD e o microprocessador
na Placa Principal (NOTA: A Placa TCON não é disponível como peça
de substituição para todos os modelos).
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 19
Page 26
DIAGRAMAS
DIAGRAMAS EM BLOCO
SEÇÃO 3 - VISÃO GERAL DO CHASSIS
Power Key
Function Keys
Switch Unit
LEDs
IR Sensor
Light Level
RF Input
Component/Composite
Composite
PC Input
4 HDMI Inputs
2 USB 2.0
HLR2
Keys
Power/
SIRCS
X-Reality Processor
TV Microprocessor
Video Processing
HDMI Processing
HDCP Processing
IP (Image Processor)
Scan Converter (Scalar)
Audio Processing
Video Switcher
HDMI Switcher
ATSC/NTSC Tuner
Temperature Sensor
Audio Output Amplifier
Motion Sensor
HMS3
Optical Digital Audio Output
Headphone/Analog Audio Output
R
L
LVDS
Power
LCD Panel Assembly
TCON/HFR
(120Hz)
AC
Input
RJ45 Ethernet
Main Power Supply
Standby Power Supply
AC Relay
Control
Power
LCD PANEL
BATV
LED
Backlight System
Power +
GE2A Board (32")
Power -
GE3A Board (40" & 46")
FIGURA 3-5. DIAGRAMA EM BLOCO GERAL PARA TODOS, EXCETO MODELOS KDL-22EX425
LCD Panel
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 20
Page 27
BATS BOARD
SEÇÃO 3 - VISÃO GERAL DO CHASSIS
IIS
60Hz CCFL /
60Hz LED
One NAND
2Gb
LVDS
DDR3
1Gb/2Gb
XReality
DDR3
1Gb/2Gb
TS
BCAS
USB2.0
USB
HUB
RGB
IIC
Temp.
Sensor
TMDS
TS
SEKITO2
(DVB-S2 Demod)
IF
HORUS
(Si Tu- S)
CATV
Audio
AMP
ASCOT2Ssip
TS
HYDRA
(ISDB Demod)
IF
(Si Tu- T)
ATV
Ether
PHY
SPDIF
RMII
YCbCr /
CVBS
CVBS
Audio
L/R
Sub AMP
FIGURA 3-6. DIAGRAMA EM BLOCO GERAL PARA MODELOS KDL-22EX425
L/R
TMDS TMDS
Key (Normal)
C AUDIO (Shared
P
/ HDM
w
Lumi Sensor
SIRCS
L/R
I)
Human Sensor
IIC
UART
GPIO
Ladder
HDMI
EQSW
PWM
GPIO
IR Remote Rx
H
P / LINE
UT
O
L/R
LED
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 21
Page 28
SEÇÃO 3 - VISÃO GERAL DO CHASSIS
Ether
Satellite
Satellite
Cable
Aerial
Aerial
HDMI1
(ARC)
HDMI2
HDMI3
HDMI4
CVBS
COMP
PCPC
HP/Line
Out
SPDIF
Assist
SPEAKER
Main
SPEAKER
Digital Video/TS/TMDS
Analog Video
X’tal
27M
LNA
[
SW
X’tal
4M
LNA
[
ASCOT2Sip
X_SYSTEM1_RST
TMDS1
DDC1
DDC_5V_1
HPD1
ARC
CEC1
TMDS2
DDC2
DDC_5V_2
HPD2
CEC2
TMDS3
DDC3
DDC_5V_3
HPD3
CEC3
TMDS4
DDC4
DDC_5V_4
HPD4
CEC4
VideoA_Det
VIDEO_CV
VIDEO1_LR
COMP_Y, Pb, Pr
VideoB_Det
COMP2_LR
ASPECT1
Cr_Det
PC_CON_Det
PC_R,PC_G,PC_B,PC_H,PC_V
PC_LR
PC_5V, PC_DDC
HP_/ Line Out Det
HP/Line Out LR
SPDIF
Assist Speaker_Out
X_SYSTEM1_RST
Main Speaker_Out_LR
X_FAULT
X_AUDIO_MUTE1
Digital Audio
Analog Audio Analog Signal
Silicon
Tuner
HORUS3
Silicon
Tuner
USB3
Wifi
TCON_RDY
DATA1
USB1
USB2
5V
Current
[
TPS2553DBV
BINT
H/L
Panelless
T
5V
]
Crystal
USB
HUB
[
GL850G
12M
[
TPS2553DBV
X_SYSTEM1_RS
]
Current
Limit
Limit
XReality
X_TCON_RST
SA_MOD
PC_CON_DET
CR_D
E
ET
T
]
SYSTEM1_RS
X_
[
RTL8201E
X_AUDIO_MUTE1X_AUDIO_MUTE2
VIDEOA_DE
VIDEOB_DET
T
Ether
PHY
PFC_PWR
TCON
P
DDR3
–1333
2Gb
One–
NAND
]
Muxed
2Gb
POWER_LE
X_SYSTEM1_RS
REC_LE
BACKLIGHT_ON
NM
I
D
D
T
DEBUG_LED1
X_RF_RST
X_HOTEL_PWR_CTRL
DDR3
–1333
2Gb
PFC_MON
POWER_KEY
AC_MON
BACKLIGHT
LVDS
LVDS_ODD
LVDS_EVEN
SYSTEM2_PWR
1.5V
X’tal
48M
Reset
Push
X’tal
AC_MON
32.76
8K
Reset
[
PST3629
GND
I2CA (EQSW, Temp Sensor, Hotel Clock)
I2CB (Ext Demod)
I2CC (Panel, RGB Sensor)
UARTA (LOG)
UARTB (RF-Remote)
UARTC (IR Blaster/ECS)
DIMMER
DMD_CLK_ENABLE2
DIMMER_DC
LOGO
DEBUG_LED2
DEBUG_LED3
PANEL_PWR
DMD_CLK_ENABLE1
DMD_RST
X_WIFI_RST
HP_DET
SPDIF_SEL
X_AUDIO_MON
HDMIEQ_INT
DC_MON
KEY
TIMER_LED
MAIN_PWR
MAIN_SS_MO
SYSTEM2_PWR
SYSTEM1_PWR
PIC_MUTE_LE
BACKLIGHT_MO
STBY_LE
N
D
D
N
Light_Sensor_Det
Human_Sensor_Det
PANEL_SE
PANEL_PWR_Det
L
3.3V
]
2.5V
LDO
X_Hotel_PWR_CTRL
SYSTEM2_PWR
DDC
I2CA
Power_KEY
Human_Sensor_Det
POWER_LED
STBY_LED
TIMER_LED
REC_LED
PIC_MUTE_LED
I2C_C
DDC
REG_12V
SYSTEM2_PWR
REG_12V
3.3V
LDO
Sensor
SIRCS
KEY
UARTE
Light_Sensor_Det
PEL3
SYSTEM1_PWR
DDC
5V
3.4V
LDO
Temp
[
]
LM75B
PEM_WDT/XBUSY/BINT
SA_MODE/LUT_SEL0
1.2V
REG_12V
SYSTEM2_PWR
S1.2V
LUT_SEL1/X_TCON_RST/LR_FLAG
MODE_PEM/TCON_RDY
DDC
S1.8V
LDO
LDO
TCON-ON
DIMMER_DC
DIMMER
BACKLIGHT_ON
BACKLIGHT_MON
MAIN_PWR
AC_MON
PFC_PWR
DIMMER2
PEM_LOG
UARTA(LOG)
MODE_PEM
UARTC(Hotel/ECS)
I2CA(Hotel_Clock)
T_PANEL_SEL
UARTD
SIRCS
Temp Sensor
Sircs
KEY
Light Sensor
Human Sensor
LED
REG_12V
T-CON_VCC
REG12V
REG12V
AUDIO_12V
AUDIO_12V
STBY 3.3V
Reset
A
N
E
L
Power_Control
TL-JIG
Hotel
/ECS
Power
SEKITO2
[GAIA1a]
X’tal
]
41M
DiSEqC_Out
DiSEqC_In
TS2
TS1
I2CA
DDC
[
]
LNBH23
I2CB
DMD_CLK_ENABLE2
DMD_CLK_ENABLE1
DMD_RST
0
0
I2CB
5V
Current
Limit
[
MIC2005
MS
]
H Con.
USB4
BD
27MHz
Zero-IF
Ext Demod
]
]
IFAGC
[
IF2
Ext Demod
IFAGC
IF1
EQ SW
TS
X’tal
41M
TMDS
DDC
CEC
COMP_Y
VIDEO_CV
COMP_Y
COMP_Pb
COMP_Pr
PC_G
PC_B
PC_R
PC_H
PC_V
Tuner_LR
VIDEO1_LR
COMP2_LR
PC_LR
Line Out_LR
Tuner_LR
Atreyu_SPDIF
Main Speaker_Out_LR
Assist Speaker_Out_LR
Audio
Power AMP
[
]
D–510D
IF1
PWM
[
Sil9287B
3.3->1
]
OPAMP
[
]
NJU72040V
Audio
Power AMP
[
D–510D
AUDIO_MON
X_SYSTEM1_RST
UART
I2C
]
SPI
FIGURA 3-7. DIAGRAMA EM BLOCO DE ENGENHARIA
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 22
Page 29
DIAGRAMAS DOS CONECTORES
y
MS3
H
board
SW module
oard
oard
oard
oard
oard
oard
oard
HLR b
HLR b
HLR b
HLR b
HLR b
HLR b
HLR b
e
e
e
RFRC modul
RFRC modul
RFRC modul
RFRC modul
e
SEÇÃO 3 - VISÃO GERAL DO CHASSIS
JAM 3pin Straight
12/1-P
- 821-130-1
1
- 822-693-11 NC 12 WIFI GND 919121DNG
1
1
- 821-139-11 2292LCS / 21lrtC_lenaPV5 OGOL/ V5 SMH923
SYNC 1 5
RESET 2 6
VDD 6 2
JAM SYT10-06-WL-ET
1-821-146-11
3DNGeludom CRFR 7
4XR1-P/2-a3/1-a3/3-b2/2-b2/1-b2 3
5XTnapaJ ylno 4
BV - H Harness
H-B
BAT-S
3 7 BDR GND 42427DNG
5 8 WIFI GND 32328DNG
2 13 WIFI VBUS 818131P_3DDO_LENAP
12 16 HLR SIRCS 515161P_KLC_DDO_LENAP
C
182016211
30pin connect
board
P_BSU IFIW93721DNG 22229TNIB / 9lrtC_lenaP
DNG IFIW011522TNI_REWOPeludom WS 121201CN
N_BSU IFIW1146231YEKLLA 020211LES_LENAP / 8lrtC_lenaP
CER_DEL RLH913913CER_DEL3-b2 212191P_2DDO_LENAP
DNG RLH122515REMIT_DEL2-a3 010112DNG
V3.3 RLH4211CN8DNG/ADS_ECIVED 7742DNG
YEK_WS6232201SNES_TPO 5562N_0DDO_LENAP
DNG WS7214211V3.3+DV 4472DNG
N9006 CN2000
or
- 842-088-11
1
26",22" Onl
FFC
B-WXGA
panel
30pin FFC
W/Plug Tcon side
WXGA Panel
03031WS_CCV_LENAPADS_ECIVED RLH/ 2YEK RDB /xR TRAU DB1CN031DNG
1 NC (Aging pin)
92922WS_CCV_LENAPV3.3+_YBTS RDB26822SNES_NOITOMrosneS noitoM
2 SCL
82823WS_CCV_LENAPXT_TRAU FR /xT_TRAU RDB34923V5+GER2/V/X-a3
3 SDA
72724WS_CCV_LENAPXR_TRAU_FR /xR_TRAU RDB45
GND
4
62625WS_CCV_LENAPLES FR/NOCIM_YBTS_PUEKAW RDB51
5 RX0-
52526CNTSR_FR /0OIPG RDB62
6 RX0+
7
GND
8 RX19 RX1+
1
0 GND
11 RX212 RX2+
1
GND
3
717141N_3DDO_LENAPLCS_ECIVED RLH 41CN
14 RXCLK-
616151DNGREMIT_NO_DEL RLH515
15 RXCLK+
16 GND
414171N_KLC_DDO_LENAPYBTS_DEL RLH714321V3.3+YBTS
17 RX3-
313181DNGREWOP_DEL RLH816122DNGrosneS_TPO/rosneS BGR/RI/DEL
18 RX3+
1
D
9GN
111102N_2DDO_LENAPETUM_CIP_DEL RLH027714YBTS_DELV-a3
20 PANEL_SEL
21 SELLVDS(Default:VESA)
9922P1DDO_LENAPSNES_TPO RLH2201816REWOP_DEL1-P
22 B-INT / WP
8832N_1DDO_LENAPV3.3_YBTS RLH321027ETUM_CIP_DEL2-P
2
D
3GN
2
4 GND
6652P_0DDO_LENAPYEK_REWOP WS522CN9RDB_DEL/LCS_ECIVED
25 NC(Open: Inside of panel)
26 VCC
27 VCC
3382ADS / 11lrtC_lenaPOGOL YNOS/ TED SMH8226121SCRIS
28 VCC
29 VCC
1103CNDNG OGOL /DNG SMH031
30 VCC
Hirose
KDF71G-30S-1H
26" ,22" Only
module (EU Only
Wifi
)
011DNG
312CCV IFIW
93P_BSU IFIW
114M_BSU IFIW
WIFI GND 5 8
SM05B-GHS-TB
1-819-334-11
FIGURE 3-8. DIAGRAMA DO CONECTOR SOMENTE PARA KDL-22EX425 (PÁGINA 1 DE 2)
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 23
Page 30
SEÇÃO 3 - VISÃO GERAL DO CHASSIS
SPEA
p
p
]
y
KER
Fron
t
Lch
SPEAKE
Fron
t
R
ch
Refer to She
R
T
T
- co
- con
O
Optio
pti
board
B boar
B
BAT- S b
1 1 STBY3.3V
2 2 RS232_RXD
2
L+ (Fasten # 187) 1 1
L- (Fasten #110) rotcennoC rekaepSgnisuoH22 31DNG 311411
R- (Fasten # 110) 2 V5.21+OIDUA8413 81DNG 816373
R+ (Fasten # 187) 1
et [ A
o
SPCo
x
endi
CN6701 SJM20-28WLB 62P_0NEVE_LENAP1006NC 624492
n
n
n
d
c
nne
T
o B board (100106) 72N_0NEVE_LENAP11-965-248-1 723482
T-CON_Vcc12V
GND
T-CON_VCC12V
GND
T-CON_VCC_12V To B
GND
BDR_ASU_12V
GND
BDR_ASU_12V
GND
REG12V 18 2
GND
GND
AU_GND
AU_12V
AU_GND
G
N
D
AC_OFF_DET
BL ON
N
C CXT_ATRAU2144 N2001 No T-Con Board
PFC_ON
POWER_ON
CN6201 TL-EX1 Connector,FFC/FPC 18P NC 9
To LED Diiver NC 10
VLED_VCC
VLED_GND
LED_ON
GL_ERR
GND
PWM_DIMMER
1-815-022-11
JST XA 6P
4
tor
28 NC
NC PANEL_ODD4_P 29 926252
27
NC
25
NC
23
NC
21
NC
19
17 4
15 5
G-B Harness
G-B Harness
G-B
G-B
13 6
11 7
9 1
7 9
5 6
3 2
1 8
1 1 4 11
2 6 3 12
3 12 NC 13
4 11 6 14
5 NC
6 14 24"
2
1
12
11
15
16
24
HEADER ASSEMBLY FOR PWB 10P
1
6 BL_ON 33DNG 332212
5
4
3
9
3 UARTD_RX 34DNG 348272
15 MODE_PEM
16 PEM_LOG_RX
17 PEM_LOG_TX NC 5
18 GND 2 6
TL-EX1JIG
o
rd
a
Panel_Ctrl7 / SETON2(NC) 7 7CNCN
Panel_Ctrl8 / PANEL_SEL 8 8CNCN
PANEL_EVEN4_P 14 410414
PANEL_EVEN4_N 15 519304
TED_FFO_CA97CN62 PANEL_ODD4_N 30 035242
RRE_LB76142 PANEL_ODD3_N 32 233222
REMMID52CN22 PANEL_ODD_CLK_P 34 431202
NO_NOCT38CN02 63DNG 639181
TESER4921 44DNG 44CN62
MVT_EDOM60101V3.3YBTS 64DNG 64CN24
-842-546-11 1 1
1XIRTAM_SCE31
F
Direct in Connector
V3.3+_YBTS4152REMMID_MWP NC 2
CN9004 NC 7
1-774-667-51 NC 8
FC
24" Onl
I-PEX
board
LVDS-FFC
GALF_RL / 5lrtC_lenaP5009NC
(For Asura)
1CN / 1lrtC_lenaPDXT_232SR33
2YDR_NOCT / 2lrtC_lenaPTUO_SCRIS44
3CNYSH_DT_T / 3lrtC_lenaPNI_SCRIS55
4TSR_CRF_X / 4lrtC_lenaPDNG66
5 59CN
6EDOM_AS / 6lrtC_lenaP113311281 rotcennoc nip6 6CNCN
9TNIB / 9lrtC_lenaP+L11 9CN5
11ADS / 11lrtC_lenaP-R3 11314
21LCS / 21lrtC_lenaP+R4 21243
91P_KLC_NEVE_LENAPDNG_V5.21+OIDUA7 915363
02N_KLC_NEVE_LENAPDNG_V5.21+OIDUA631 024353
12DNGDNG_V5.21+GER5 123343
22P_2NEVE_LENAPDNG_V5.21+GER471 222333
82DNG 827234
53N_KLC_DDO_LENAPCD_REMMID/CNYSH4 530291
93P1DDO_LENAP2006NC 936151
5431lrtC_lenaPV3.3+_YBTS5 54CNCN
FHD Panel
01CNYSV_DT_T / 01lrtC_lenaP-L2 01CNCN
61P_3NEVE_LENAPV3.3+_YBTS0101 618393
71N_3NEVE_LENAPV5.21+OIDUA9 717383
32N_2NEVE_LENAPV5.21+GER3 321323
42P1NEVE_LENAPV5.21+GER281 420313
52N_1NEVE_LENAPCCV_NOC-T1 529203
13P_3DDO_LENAPNOREWOP8 134232
73P_2DDO_LENAPRWP_CFP2 738171
83N_2DDO_LENAPDNG1 837161
04N_1DDO_LENAP11-254-918-1361V21GER 045141
14P_0DDO_LENAPDNG1 144131
24N_0DDO_LENAPXT_DTRAU2841V21_UA 246421
74WS_CCV_LENAPXR_ATRAU7 74CNCN
84WS_CCV_LENAP)2DM( CN838NO_NOC-T 848484
94WS_CCV_LENAPXR_CTRAU9 949494
05WS_CCV_LENAPXT_CTRAU0176RRE_LB 050505
15WS_CCV_LENAPDNG11 151515
51pin
FPC
(Sumiden)
r
o
WXGA Panel
Panel_sel
1CNCN
NC
2CNCN
SCL
321CN
SDA
411CN
WP
NC
LVDS_SEL = NC
NC
NC
NC
GND
RO[0]N
RO[0]P
RO[1]N
RO[1]P
RO[2]N
RO[2]P
GND
ROCLKROCLK+
GND
RO[3]N
RO[3]P
RO[4]N
RO[4]P
GND
GND
RE[0]N
RE[0]P
RE[1]N
RE[1]P
RE[2]N
RE[2]P
GND
RECLKRECLK+
GND
RE[3]N
RE[3]P
RE[4]N
RE[4]P
GND
GND
GND
GND
GND
NC
Vcc(12V)
Vcc(12V)
Vcc(12V)
Vcc(12V)
24V DC
24V DC
NC 3
24V DC
NC 4
24V DC
24V DC
GND
GND
GND
GND
GND
BL Status
BL ON/OFF
NC
EXT PWM
CI1114M1HR0-NH (JST c ompatible SM14B-SRSS-TB)
(Civilux)
22" JST SM14B-SRSS-TB
P-TWO Flip tyoe
196334-51041-3(model name of P-two)
A
C_IN
or RU board
R3
AC-N 1 1
AC-L 2 2
CN6001
SFP79-02WLB JAM
1-822-908-11
STBY3.3V 1 1
RS232_RXD 2 2
RS232_TXD 3
SIRCS_IN 4 4
SIRCS_OUT 5
GND 6 6
CN101
182018311
AC pigtail
AC pigtail
3
5
FIGURA 3-9. DIAGRAMA DO CONECTOR SOMENTE DO KDL-22EX425 (PÁGINA 2 DE 2)
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 24
Page 31
SEÇÃO 3 - VISÃO GERAL DO CHASSIS
S
A
SPEA
[
p
p
]
(Only Interface between board and board)
con
con
T-
T-
Opt
Opt
ion
ion
oard
oard
B b
B b
R3 or RU board
CN6704 (32" GE2A)
SJM20-28WLB
T
0
o
oard
0106
B b
(1
)
T-CON_Vcc12V
GND
T-CON_VCC12V
GND
T-CON_VCC_12V To B
GND
BDR_ASU_12V
GND
BDR_ASU_12V
GND
REG12V 18 2
GND
REG12V 16 3
GND
AU_12V 14 8
AU_GND
AU_12V
AU_GND
STBY3.3V 10 10
GND
T-CON_ON 8 3
AC_OFF_DET
BL_ERR 6 7
BL ON
DC_DIMMER 4 4
PFC_ON
PWM_DIMMER 2 5
POWER_ON
To LS CN6701 (32" GE2A)
+OUT1
NON
+OUT3
NON
MOLEX L 4P
1-822-359-11
To LS CN6702 (32" GE2A)
-OUT1
NON
-OUT3
NON
NC
MOLEX L 5P
1-822-360-11
A
_
IN
C
AC-N 1 1
AC-L 2 2
CN6001
SFP79-02WLB JAM
1-822-908-11
STBY3.3V 1 1
RS232_RXD 2 2
RS232_TXD 3
SIRCS_IN 4 4
SIRCS_OUT 5
GND 6 6
CN101
182018311
28 NC
27
26 NC
25
24 1
23
22 NC
21
20 NC
19
17 4
15 5
13 6
12 9
11 7
9 1
7 9
5 6
3 2
1 8
1
2
3
4
1
2
3
4
5
NC
NC
NC
NC
NC
3
5
B board
B board
AC pigta
AC pigta
G-B Harness
G-B Harness
G-B
G-B
LS
LS
H
H
H
H
H
H
H
H
H
LED/IR/RGB Sensor/OPT_Sensor GND 2 31 81DNGDNG IFIW81
RFR
RFR
RFR
RFR
E
P
F
ront
Lch
Front
Rc
h
Refer to Sheet
il
il
MS3 boa
SW m
od
LR
LR
LR
LR
LR
LR
LR
LR2 b
board
board
board
board
board
board
board
C module
C module
C module
C module
R
KE
KER
oar
rd
ul
e
d
A
tra
JAM 3pin S
ight
12/1-P
-821-130-11 4WS_CCV_LENAPDNG DB44
GND 1 37 9TNIB / 9lrtC_lenaPTATS_LD_U/2CSID DB9
822-693-11
-
1
-821-1
1 92LCS / 21lrtC_lenaPCER_DEL RLH923
39-1
1
JAM SYT10-06-WL-ET 1 40 HMS GND/ LOGO GND
1-821-146-11 CN9006
L+ (Fasten # 187) 1 1
L- (Fasten #110) 2 2
R- (Fasten # 110) 2 rotcennoC rekaepSgnisuoH3
R+ (Fasten # 187) 1 4
532TNI_REWOPeludom WS 01CN1YEK RDB /xT TRAU DB01
BV - H Harness
H-B
923CER_DEL3-b2 91P_2DDO_LENAPP_BSU IFIW91
724YBTS_DELV-a3 02N_2DDO_LENAPDNG IFIW02
525REMIT_DEL2-a3 12DNGN_BSU IFIW12
826REWOP_DEL1-P 22P1DD
037ETUM_CIP_DEL2-P 32N_1DDO_LENAPSUBV IFIW32
endix SPConnector
BAT- V board
2 31 HLR GND
10 32 HLR OPT_SENS 1
1 33 HLR STBY_3.3V
1 1 L+
2
2
1
1 1 STBY3.3V
2 2 RS232_RXD
3 3 RS232_TXD
4 4 SIRCS _OUT
5 5 SIRCS_IN
6 6 GND
10 10 STBY_+3.3V
12
14 8 AUDIO+12.5V
11
15
16
24
1
5
4
3
9
V3.3 RLH4311511CNYS
YEK_REWOP WS532612TESER
YEK_WS633713DNGeludom CRFR
DNG WS731314XR1-P/2-a3/1-a3/3-b2/2-b2/1-b2
OGOL YNOS/ TED SMH832415XTnapaJ ylno
V5 OGOL/ V5 SMH933216DDV
- 818- 692-211 (JST)
1
HEADER ASSENBLY 40P
2 L3 R4 R+
CN9005
6pin connector 182113311
9 AUDIO+12.5V
7 AUDIO+12.5V_GND
HEADER ASSEMBLY FOR PWB 10P
11-254-918- P81 CPF/CFF,rotcennoC 1XE-L1
T
/ 8lrtC_lenaPADS_ECIVED RLH/ 2YEK RDB /xR TRAU DB11CN6331YEKLLA PANEL_SEL 11
O_LENAPDNG IFIW22
N2000
C
-842-088-11
UARTC_RX 9
UARTC_TX 10
4009NCDNG1
15-766-477-12006NC
1WS_CCV_LENAPDNG BSU DB16041DNG
2WS_CCV_LENAPSUBV DB21832SNES_NOITOMrosneS noitoM
LVDS-FFC
3WS_CCV_LENAPP_BSU DB33933V5+GER2/V/X-a3
B-WXGA panel
5WS_CCV_LENAPN_BSU DB52
6CNFIDPS BSU DB65
7DNGNO RDB/TCEJE DB7
8DNG1OIPG RDB/1CSID DB8
30pin FFC
21DNGV3.3+_YBTS RDB216
31P_3DDO_LENAPXT_TRAU FR /xT_TRAU RDB314
41N_3DDO_LENAPXR_TRAU_FR /xR_TRAU RDB415
51DNGLES FR/NOCIM_YBTS_PUEKAW RDB511
61P_KLC_DDO_LENAPTSR_FR /0OIPG RDB612
71N_KLC_DDO_LENAPDNG RDB713331V3.3+YBTS
42DNGLCS_ECIVED RLH 42CNCN8DNG/ADS_ECIVED
52P_0DDO_LENAPREMIT_NO_DEL RLH525CN9RDB_DEL/LCS_ECIVED
62N_0DDO_LENAPSCRIS RLH62212301SNES_TPO
72DNGYBTS_DEL RLH7244311V3.3+DV
82ADS / 11lrtC_lenaPREWOP_DEL RLH8266221SCRIS
03CNETUM_CIP_DEL RLH037
1DNGDNG_V5.21+OIDUA631
2XT_DTRAUDNG_V5.21+GER5
3XR_DTRAUDNG_V5.21+GER471
4TESERV5.21+GER3
5V3.3+_YBTSV5.21+GER281
6MVT_EDOMCCV_NOC-T1
7XR_ATRAU1006NC
8)2DM( CN11-965-248-1
11DNGTED_FFO_CA97
21XT_ATRAUNOREWOP8
31XIRTAM_SCERRE_LB76
41V3.3+_YBTSNO_LB6
51MEP_EDOMREMMID52
61XR_GOL_MEPCD_REMMID/CNYSH4
71XT_GOL_MEPNO_NOCT38
81DNGRWP_CFP2
To BAT
T- con Board(60Hz)
30 VCC
29 VCC
28 VCC
27 VCC
26 VCC
25 NC(Open: Inside of panel)
24 GND
23 GND
22 B-INT / WP
21 SELLVDS(Default:VESA)
20 PANEL_SEL
19 GND
18 RX3+
17 RX316 GND
15 RXCLK+
14 RXCLK13 GND
12 RX2+
11 RX210 GND
9 RX1+
8 RX17 GND
6 RX0+
5 RX04 GND
3 SDA
2 SCL
1 NC (Aging pin)
TL-EX1JIG board
PANEL FFC
96pin
FIGURA 3-10. DIAGRAMA DO CONECTOR SOMENTE DO KDL-32EX425
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 25
Page 32
SEÇÃO 3 - VISÃO GERAL DO CHASSIS
S
A
SPEA
T-co
T-co
n
n
Optio
Optio
n
n
B board
B board
CN6601(40",46" GE3)
CN6701 (37"32" GE2A) NON
CN6602(40",46" GE3)
CN6702 (37"32" GE2A) NON
CN6201(40",46" GE3)
CN6704 (37"32" GE2A)
SJM20-28WLB
o B board (10010
T
T-CON_Vcc12V
GND
T-CON_VCC12V
GND
T-CON_VCC_12V To B
GND
BDR_ASU_12V
GND
BDR_ASU_12V
GND
REG12V 18 2
GND
REG12V 16 3
GND
AU_12V 14 8
AU_GND
AU_12V
AU_GND
STBY3.3V 10 10
GND
T-CON_ON 8 3
AC_OFF_DET
BL_ERR 6 7
BL ON
DC_DIMMER 4 4
PFC_ON
PWM_DIMMER 2 5
POWER_ON
To LS
+OUT1
+OUT3
NON
MOLEX L 4P
1-822-359-11
To LS
-OUT1
-OUT3
NON
NC
MOLEX L 5P
1-822-360-11
A
AC-N 1 1
AC-L 2 2
CN6001
SFP79-02WLB JAM
1-822-908-11
6)
28 NC
27
26 NC
25
24 1
23
22 NC
21
20 NC
19
17 4
15 5
13 6
12 9
11 7
9 1
7 9
5 6
3 2
1 8
1
2
3
4
1
2
3
4
5
C_IN
NC
NC
NC
NC
NC
B board
B board
LS
LS
AC pigtail
AC pigtail
NC and No HMS3 Board for the
following Europe
models only.
- KDL-32EX520
HMS
board
3
W m
odule
S
H
rdH
rdH
rdH
rdH
rdH
rdH
rdH
LR boa
LR boa
LR boa
LR boa
LR boa
LR boa
LR boa
LR
oa
2 b
LED/IR/RGB Sensor/OPT_Sensor GND 2 31 5 DNG4381DNGDNG IFIW81
(US 32”
E
R
P
KE
Front
Lch
KER
Front
ch
R
JAM 3pin Straight To BAT
GND 1 40 NC CN / 1lrtC_lenaP151CN / 1lrtC_lenaPDNG BSU DB16
-821-130-11
12/1-P
GND 1 37 TNIB / 9lrtC_lenaP349TNIB / 9lrtC_lenaPTATS_LD_U/2CSID DB9
1-822-693-11 LCS / 21lrtC_lenaP0421LCS / 21lrtC_lenaPV3.3+_YBTS RDB21
rd
STBY+3.3V 1 33 N_3NEVE_LENAP5371N_3NEVE_LENAPDNG RDB71
LV-a3 1 N_KLC_NEVE_LENAP2302N_KLC_NEVE_LENAPDNG IFIW02
1
-821-139-11 P_4DDO_LENAP3292P_4DDO_LENAPCER_DEL RLH923
Wi
le
fi modu
40” & 46
,
” Only
GND 1 20 DNG6163DNGYEK_WS633
WIFI VCC 2 23 P_2DDO_LENAP5173P_2DDO_LENAPDNG WS731
SM05B-GHS-TB CN9006 P_0DDO_LENAP1114P_0DDO_LENAP
1-819-334-11 1
L+ (Fasten # 187) 1 1 WS_CCV_LENAP574WS_CCV_LENAP
L- (Fasten #110) 2 2 WS_CCV_LENAP484WS_CCV_LENAP
R- (Fasten # 110) 2 rotcennoC rekaepSgnisuoH3 1
R+ (Fasten # 187) 1
832SNES_NOITOMrosneS noitoM NC YDR_NOCT / 2lrtC_lenaP052YDR_NOCT / 2lrtC_lenaPSUBV DB21
933V5+GER2/V/X-a3 NC / 3lrtC_lenaPP_BSU DB33 NC / 3lrtC_lenaP943 NC
532TNI_REWOPeludom WS / 01lrtC_lenaP1YEK RDB /xT TRAU DB01 NC / 01lrtC_lenaP2401 NC
923CER_DEL3-b2 3 P_KLC_NEVE_LENAP3391P_KLC_NEVE_LENAPP_BSU IFIW91
724YBTS_DE
525REMIT_DEL2-a3 4 DNG1312DNGN_BSU IFIW12
826REWOP_DEL1-P NC P_2NEVE_LENAP0322P_2NEVE_LENAPDNG IFIW22
037ETUM_CIP_DEL2-P 2 N_2NEVE_LENAP9232N_2NEVE_LENAPSUBV IFIW32
)
NC for the following Europe
- KDL-32EX520
- KDL-32EX523
- KDL-40EX520
- KDL-40EX523
- KDL-46EX520
4
- KDL-32EX523
- KDL-40EX520
- KDL-40EX523
- KDL-46EX520
BV - H Harness
H-B
models only.
CN913P_BSU IFIW N_2DDO_LENAP4183N_2DDO_LENAPO
CN124M_BSU IFIW P1DDO_LENAP3193P1DDO_LENAPV5 OGOL/ V5 SMH933
CN815DNG IFIW N_1DDO_LENAP2104N_1DDO_LENAPDNG OGOL /DNG SMH041
BAT- V boar
- 818- 692- 211 (JST) N_0DDO_LENAP0124N_0DDO_LENAP
1 1 L+ WS_CCV_LENAP394WS_CCV_LENAP
2 L- WS_CCV_LENAP205WS_CCV_LENAP
2
2
3 R- WS_CCV_LENAP115WS_CCV_LENAP
4 R+
1
1 1 STBY3.3V
2 2 RS232_RXD
3 3 RS232_TXD
4 4 SIRCS_OUT
5 5 SIRCS_IN
6 6 GND
CN9005
6pin connector 182113311
d
ECIVED RLH/ 2YEK RDB /xR TRAU DB11CN6331YEKLLA ADS / 11lrtC_lenaP1411ADS /
GOL YNOS/ TED SMH832
/ 4lrtC_lenaPDNG DB44 LUT_SEL2 / 4lrtC_lenaP844 LUT_SEL2
/ 5lrtC_lenaPN_BSU DB52 LUT_SEL1 / 5lrtC_lenaP745 LUT_SEL1
/ 6lrtC_lenaPFIDPS BSU DB65 LUT_SEL0 / 6lrtC_lenaP646 LUT_SEL0
/ 7lrtC_lenaPNO RDB/TCEJE DB7 NC / 7lrtC_lenaP547 NC
11lrtC_lenaPADS_
LVDS-FFC
B-PEL3
51pin FFC
N
1
200
C
-548
-842
-11
FFC Direct in Connector
Yamaichi
(Only Interface between board and board)
T-con Board(60
ENAP / 8lrtC_lenaP448LES_LENAP / 8lrtC_lenaP1OIPG RDB/1CSID DB8 L_SEL
DNG9331DNGXT_TRAU FR /xT_TRAU RDB31
P_4NEVE_LENAP8341P_4NEVE_LENAPXR_TRAU_FR /xR_TRAU RDB41
N_4NEVE_LENAP7351N_4NEVE_LENAPLES FR/NOCIM_YBTS_PUEKAW RDB51
P_3NEVE_LENAP6361P_3NEVE_LENAPTSR_FR /0OIPG RDB61
1NEVE_LENAP8242P1NEVE_LENAPLCS_ECIVED RLH 42CNCN8DNG/ADS_ECIVED P
_LENAP7252N_1NEVE_LENAPREMIT_NO_DEL RLH525CN9RDB_DEL/LCS_ECIVED EVEN1_N
P_0NEVE_LENAP6262P_0NEVE_LENAPSCRIS RLH62212301SNES_TPO
NAP5272N_0NEVE_LENAPYBTS_DEL RLH7244311V3.3+DV
N_0NEVE_LE
DNG4282DNGREWOP_DEL RLH8266221SCRIS
N_4DDO_LENAP2203N_4DDO_LENAPETUM_CIP_DEL RLH037
P_3DDO_LENAP1213P_3DDO_LENAPDNG RLH132
N_3DDO_LENAP0223N_3DDO_LENAPSNES_TPO RLH2301
DNG9133DNGV3.3_YBTS RLH331
P_KLC_DDO_LENAP8143P_KLC_DDO_LENAPV3.3 RLH4311
N_KLC_DDO_LENAP7153N_KLC_DDO_LENAPYEK_REWOP WS532
DNG934DNGP04 YLBNESSA REDAEH
DNG844DNG
31lrtC_lenaP75431lrtC_lenaP
DNG664DNG
TL-EX1JIG boar
Hz)
d
PANEL FFC
96pin
10 10 STBY_+3.3V
9 AUDIO+12.5V
12
14 8 AUDIO+12.5V
7 AUDIO+12.5V_GND
R3 or RU b
STBY3.3V 1 1
d
oar
RS232_RXD 2 2
RS232_TXD 3
SIRCS_IN 4 4
SIRCS_OUT 5
GND 6 6
CN101
182018311
11
15
16
G-B Harness
G-B Harness
G-B
G-B
3
5
24
HEADER ASSEMBLY FOR PWB 10P
1
6
5
4
3
9
2006NC
UARTC_RX 9
UARTC_TX 10
4009NCDNG1
15-766-477-1
T11-254-918- P81 CPF/CFF,rotcennoC 1XE-L1
1DNGDNG_V5.21+OIDUA631
2XT_DTRAUDNG_V5.21+GER5
3XR_DTRAUDNG_V5.21+GER471
4TESERV5.21+GER3
5V3.3+_YBTSV5.21+GER281
6MVT_EDOMCCV_NOC-T1
7XR_ATRAU1006NC
8)2DM( CN11-965-248-1
11DNGTED_FFO_CA97
21XT_ATRAUNOREWOP8
31XIRTAM_SCERRE_LB7
41V3.3+_YBTSNO_LB6
51MEP_EDOMREMMID52
61XR_GOL_MEPCD_REMMID/CNYSH4
71XT_GOL_MEPNO_NOCT38
81DNGRWP_CFP2
FIGURA 3-11. DIAGRAMA DO CONECTOR DO KDL-32EX525/40EX525/46EX525
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 26
Page 33
SEÇÃO 4 - SOLUÇÃO DE PROBLEMAS
VISÃO GERAL
Este capítulo fornece informações sobre a função de Auto-Diagnóstico em nossos TVs.
ATUALIZANDO O SOFTWARE
Como mencionado em “Seção 2 - Configuração do Software” na
página 13 existem várias questões que podem ser resolvidas atua-
lizando o software para a versão mais recente. Para uma lista de
possíveis problemas corrigíveis, veja “Exemplos de Sintomas
Corrigíveis de Software” na página 15.
Self Diagnosis
Supported model
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 27
Page 34
SEÇÃO 4 - SOLUÇÃO DE PROBLEMAS
GRÁFICO DE TRIAGEM
Use o Gráfico de Triagem para determinar o que pode estar causando o erro antes de procurar o serviço autorizado.
Antes de contactar a assistência técnica...
1. Confirme o sintoma com o consumidor.
2. Selecione o sintoma no gráfico. ▲
3. Traga todas as placas para este sintoma.
4. Siga o gráfico de fluxo associado no Manual de Treinamento para isolar a placa.
Modos de Proteção Vídeo
Referência
de Placa
Placa Principal
Alimentação
HEM2
LD
Painel LCD
TCON
WIFI
*NOTA: CONSULTE O MANUAL DE SERVIÇO DO PAINEL LCD NO
BANCO DE DADOS DA BIBLIOTECA DE REFERÊNCIA PARA AS
PEÇAS DE REPOSIÇÃO CORRETAS, BASEADAS NO NÚMERO DE
SÉRIE.
2X 3X 4X* 4X** 5X 6X 7X
▲
*
5. Código de Cores do Gráfico
PONTO VERMELHO: (Primário) O mais provável é peça com defeito
Triângulo AZUL: (Secundário) Possível peça com defeito
LAN
WIFI
No
Alimentação
Não liga Sem vídeo
▲ ▲ ▲
* Desligamento Imediato Após Power ON & 7X
4X* Luz de Fundo Momentâneo antes de Shut OFF
4X** Sem Lus de Fundo antes de Shut OFF
▲* Linhas Finas Verticais ou Horizontais, Pixels Ausentes
Distorção
em toda
a tela
Distorção
em área
isolada
Áudio
Sem áudio
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 28
Page 35
SEÇÃO 4 - SOLUÇÃO DE PROBLEMAS
PROTEÇÃO DE DESLIGAMENTO
Self Diagnosis
Os modelos neste manual contém uma função auto-diagnóstico.
Se um erro ocorrer, o LED de espera começará a piscar automaticamente. O número de vezes que o LED pisca indica a provável fonte
do problema.
Um histórico dos erros é armazenado na página do Auto-Diagnóstico
como mostrado em “Figura 4-4. Amostra da Página de Auto-Diagnós-
tico” na página 34. Esta página pode ser usada para rever os dados
de ocorrência de falha armazenados na memória para revelar problemas passados e com que frequência estes problemas ocorrem.
Se houver mais do que um erro, o LED de espera irá identificar o
primeiro das áreas de problema. Se a tela do Auto-Diagnóstico
mostrar um “0”, nenhum erro ocorreu.
Supported model
CONTAGEM DO PISCAR DO LED STANDBY
Sensor Ambiente/
(IR) Receptor
Infravermelho
FIGURA 4-1. LED DISPLAY
2 vezes
5 vezes
Picture Off /
Timer LED
LED Standby LED Power
LED ON 0,3 s.
LED OFF 0,3 s.
FIGURA 4-2. CONTAGEM DO PISCAR
LED OFF
3 s.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 29
Page 36
SEÇÃO 4 - SOLUÇÃO DE PROBLEMAS
2X Piscar - Erro na Alimentação Principal
Um padrão de 2X piscar do modo de proteção pode ser ativado
devido a um dos seguintes defeitos:
● Perda de REG12V (LVP)*
● Perda de -125V (Linha Simples)
● Nível Excessivo -125V (OVP)*
● Perda de Sinal Power-ON
● Voltagem Excessiva PFC (OVP)
● Temperatura Excessiva PFC (OTP)
*Proteção de Baixa Voltagem (LVP)
*Proteção de Sobre Voltagem (OVP)
A perda ou condição excessiva da voltagem secundária do REG12VDC
da alimentação principal IC6351 causará o padrão de 2X piscar do
LED de espera. O 12Vdc pode ser verificado em CN6704/pino 16.
Se a medição for 0V ou subir acima de 12Vdc (aproximar de 15V)
antes do TV desligar a Placa de Alimentação está com defeito.
Se aproximadamente 12Vdc estiver presente e permanecer abaixo
de 12Vdc antes de desligar, então mais pesquisa será necessária
para determinar o componente com defeito.
Após confirmar os níveis corretos de REG12V, verifique os níveis de
alimentação do LED Backlight Negativo. A perda ou condição excessiva da alimentação negativa causará uma falha de 2X piscar. O nível
de voltagem pode ser verificado em CN6701/pinos 1 & 3 antes do TV
desligar. Haverá de 2 a 4 fios (Vermelho & Azul) dependendo do tamanho do painel. O nível de voltagem correta de todos os fios devem
ser verificados individualmente. Em operação normal o nível de volta-
gem subirá inicialmente para aproximadamente -175V e depois
deve regular para baixo, entre 89V e 125V dependendo do ajuste no
Menu do Usuário. Se uma das alimentações negativas for 0V ou subir
acima de -175V antes de desligar, então a Placa de Alimentação está
com defeito. Troque-a para resolver o problema.
Um processador X-Reality com defeito na Placa Principal ou circuito
Chaveador na Placa de Alimentação irá causar a perda do sinal
Power-ON (2X). Para determinar qual componente está com defeito
verifique o nível de voltagem Power-ON em CN6704/pino 1. Em
operação normal, 3V deve ser medido. Se 3V estiver presente antes
de desligar, então a Placa de Alimentação está com defeito. Se 0V for
medido antes de desligar, então a Placa Principal está com defeito.
Finalmente, existem os circuitos de proteção PFC na Placa de Alimentação que quando ativados, causarão um modo de proteção de 2X
piscar. O circuito PFC é monitorado tanto para sobre-voltagem como
superaquecimento. Portanto, se todos os circuitos previamente discutidos estiverem corretos, ainda pode ser um problema na Placa de
Alimentação no circuito PFC causando o 2X piscar. Trocando a Placa
de Alimentação, o TV será reparado.
3X Piscar - Regulador DC/Erro de Áudio
O erro de Áudio pode ocorrer devido às seguintes condições de erro:
● Defeito do Regulador DC na Placa Principal
● Curto ou Dano nas Conexões do Alto-Falante
●
Defeito no Amplificador de Áudio (Placa Principal)
● Perda de AU12V (F4200 Aberto na Placa Principal)
● Perda de AU12V (Fusível Aberto na Placa de Alimentação)
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 30
Page 37
SEÇÃO 4 - SOLUÇÃO DE PROBLEMAS
A primeira coisa a verificar quando um modo de proteção de 3X piscar
ocorre é a condição física dos alto-falantes e suas conexões. Os alto-
-falantes devem medir 8 ohms. Alto-falantes ou conexões em curto
podem causar um modo de proteção de 3X pisca.
Se os alto-falantes e as conexões estiverem em ordem, então, o componente com defeito está na Placa Principal. Tanto um F4200 aberto,
Regulador DC com defeito, como amplificador de Áudio com defeito,
podem causar um modo de proteção de 3X piscar. Em qualquer um
destes casos, troque a Placa Principal para corrigir esta condição.
Um defeito na Placa de Alimentação pode causar o modo de proteção
de 3X piscar e desligar. Verifique o nível AU12V em CN6704/pino 14. Se
0V for medido antes de desligar a Placa de Alimentação está com defeito.
4X Piscar – Erro de Balanceador
O código de erro 4X somente é usado em modelos incorporando o LED
backlight de redução local. Se uma falha ocorrer na placa LD o TV
desligará e mostrará este código de diagnóstico. Modelos usando o
LED backlight de redução não local, não utilizam este código de erro.
5X Piscar - Erro TCON
O modo de proteção 5X piscar indicar um erro de comunicação entre
a Placa TCON e o microprocessador X-Reality na Placa Principal. Se
o TCON for disponível para troca, substitua o TCON. Se o TCON não
for disponível, o painel LCD deve ser substituido, uma vez que o circuito TCON é uma parte do conjunto do painel LCD. Em raros casos
um cabo LVDS frouxo ou com defeito também pode ser a causa.
6X Piscar - Falha no Sistema Backlight
NOTA: Todos os modelos farão duas tentativas para ligar antes do 6X
ser ativado. O logo SONY (Backlight) pode ou não ser mostrado na
tela. No entanto, os tons de splash serão ouvidos duas vezes. Após a
segunda tentativa, o TV desligará e o LED de espera piscará no modo
de proteção 6X (Nota: O tom de splash pode não ser ouvido se estiver
desativado ou o volume estiver ajustado para o mínimo).
Se um padrão de 6X piscar for ativado, então um defeito ocorreu em
uma das seguintes áreas:
● Painel de LED(s) com Defeito
● Alimentação com Defeito
Quando pesquiser uma falah de sistema backlight 6X, é importante
notar se o backlight ilumina antes do TV desligar. A lista a seguir mostra
o possível estado do backlight e padrão de piscar e os possíveis componentes com falha.
1) Backlight ilumina momentaneamente e 6X
a) LED(s) com defeito (LCD Panel Assb.)
2) Backlight não ilumina e 6X
a) Troque a Alimentação
Na maioria dos casos, se o logo Sony (Backlight) iluminar momentaneamente, o TV desligar e 6X é ativado, então, um ou mais dos LEDs
estão com defeito. O conjunto do Painel LCD deve ser trocado no caso
de um LED com defeito. No entanto, antes de trocar o conjunto do
painel LCD verifique se há uma completa perda da alimentação do
Backlight Negativo (-89V a -125V). A alimentação -89V a -125V pode
ser verificada em CN6702/pinos 1 & 3.
Se o backlight não iluminar antes do TV desligar e ativar um 6X, então
verifique o sinal “Backlight ON” do microprocessador do TV e a alimentação Backlight Positiva (+145V) da Placa de Alimentação. O sinal
BL-ON pode ser verificado em CN6704/pino 5 e o +145V em CN6701/
pinos 1 & 3.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 31
Page 38
SEÇÃO 4 - SOLUÇÃO DE PROBLEMAS
Se o sinal “Backlight-ON” estiver em odem e a alimentação Positiva
estiver faltando, então a Placa de Alimentação está com defeito. No
entanto, se o Backlight-ON estiver faltando, então o Microprocessador
X-Reality está com defeito e a Placa Principal deve ser substituida
para reparar o problema.
7X Piscar - Falha de Temperatura
Estes modelos não mostram uma mensagem de aviso de temperatura
antes de desligar e ir para o padrão de LED de espera piscando em
7X. O objetivo principal quando um padrão de 7X piscar ocorre é determinar qual dos seguintes defeitos possíveis está causando a indicação de condição de tempertura excessiva.
● Temperatura Ambiente da Sala Excessiva
● Poeira ou Detritos Bloqueando as Aberturas de Ventilação
do TV
● Sensor de Temperatura ou Microprocessador X-Reality
(Placa Principal) com Defeito
O primeiro passo é notar quanto tempo leva para o TV desligar e
acionar um modo de proteção de 7X piscar.
● O TV não deve estar próximo de nenhum dispositivo de
aquecimento.
● O TV deve ter pelo menos 10 cm de espaço aberto ao redor
das laterais e traseira, e 28 cm de espaço livre na parte
superior para assegurar uma ventilação adequada.
● Verifique se todas as aberturas de ventilação do TV estão
livres de poeira e detritos.
● Se o TV desligar imediatamente após Power-ON, então, um
dos seguintes componentes falhou (Não é uma Condição
Real de Temperatura Excessiva).
● Microprocessador X-Reality (Placa Principal)
● Sensor de Temperatura (Placa Principal)
Em qualquer dos casos, a Placa Principal deve ser
substituida para corrigir o problema.
Se o TV estiver realmente em uma condição de temperatura excessiva, um período de tempo considerável será necessário para desligar
e indicar um modo de proteção de 7X piscar. Isto ocorre porque levará
tempo para os componentes do TV aquecerem e o sensor de temperatura detectar a temperatura excessiva e desligar o TV.
Se o TV levar um período de tempo considerável para desligar, verifique os seguintes itens:
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 32
Page 39
SEÇÃO 4 - SOLUÇÃO DE PROBLEMAS
DESCRIÇÃO DOS CÓDIGOS DE DIAGNÓSTICOS
Standby LED blinks
A Tabela de Diagnósticos fornece uma visão geral do número de vezes que o LED de espera pisca e o possível local.
Número de
Item de
Diagnóstico
MAIN_POWER 2
Descrição do
Item de Diagnóstico
Erro de Alimentação
Principal
vezes que o LED de
espera pisca
Placa G1A (Alimentação) (Somente KDL-22EX425)
Placa GE2A (Alimentação) (Somente KDL-32EX425/32EX525)
Placa GE3A (Alimentação) (Somente KDL-40EX525/46EX525)
Placa BATS (Somente KDL-22EX425)
Placa BATV (Todos, Exceto KDL-22EX425)
Possível Local
DC_ALERT
AUD_PROT
TCON ERR Erro TCON
P_ID_ERR
BACKLITE 6
TEMP_ERR 7
Regulador DC/Erro Áudio
Detecção de Erro de Áudio
Erro Painel ID NVM
Erro Backlight
Erro de Temperatura
FIGURA 4-3. TABELA DE DIAGNÓSTICO
3
Placa GE2A (Alimentação) (Somente KDL-32EX425/32EX525)
Placa GE3A (Alimentação) (Somente KDL-40EX525/46EX525)
5
Placa GE2A (Alimentação) (Somente KDL-32EX425/32EX525)
Placa GE3A (Alimentação) (Somente KDL-40EX525/46EX525)
Placa BATS (Somente KDL-22EX425)
Placa BATV (Todos, Exceto KDL-22EX425)
Placa G1A (Alimentação) (Somente KDL-22EX425)
Placa Controle TCON MT
Placa BATS (Somente KDL-22EX425)
Placa BATV (Todos, Exceto KDL-22EX425)
Placa G1A (Alimentação) (Somente KDL-22EX425)
Painel LCD
Placa BATS (Somente KDL-22EX425)
Placa BATV (Todos, Exceto KDL-22EX425)
Ventilação
Placa BATS (Somente KDL-22EX425)
Placa BATV (Todos, Exceto KDL-22EX425)
NOTA: Para fornecer informações aos consumidores sobre como usar seu TV, funções ou Respostas Para as Dúvidas Mais Frequentes, consulte
o consumidor sobre o manual do TV.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 33
Page 40
SEÇÃO 4 - SOLUÇÃO DE PROBLEMAS
VISUALIZANDO O HISTÓRICO DO AUTO-DIAGNÓSTICO
LIMPANDO A LISTA DO AUTO-DIAGNÓSTICO
É possível trazer ocorrências passadas de uma falha para confirmação
na tela do histórico do Auto-Diagnóstico. Esta função é útil para falhas
que são intermitentes ou quando o consumidor não tem certeza do
que está causando o desligamento do televisor.
1. O TV deve estar no modo de espera (Desligado).
2. Pressione as teclas a seguir no Controle Remoto em
um segundo cada uma:
3.
DISPLAY
POWER
Canal
5
Volume
-
RESTAURANDO AS HORAS DE OPERAÇÃO DO PAINEL LCD
* NOTA: Isto é diferente do acesso ao Modo de Ajuste de Serviço
(Volume +)
Contagem do Piscar do LED de Espera
Item de Diagnóstico
SELF CHECK
000 RGB_SEN
000 RESERVED
000 RESERVED
002 MAIN_POWE
003 DC_ALERT
003 AUD_PROT
004 BALANCER
005 HFR_ERR
005 TCON_ERR
005 P_ID_ERR
006 BACKLITE
006 VLED
007 TEMP_ERR
007 FAN_ERR
010 EMITTER
012 IA
101 VPC_WDT
102 MEPS_WDT
103 HOST_WDT
104 STBY_WDT
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 01
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
-------------- -------------- -------------- 00
Contagem de Erro
(00-99)
SAINDO DA TELA DE AUTO-DIAGNÓSTICO
Como os resultados dos diagnósticos mostrados na tela não são apagados automaticamente, verifique a sempre a tela de auto-diagnóstico
após completar os reparos para certificar-se de que o resultadomostrado foi limpo para “0”.
1. Para limpar o histórico de Erro e a contagem de Erro
pressione 8
Os 3 conjuntos de números mostrados no canto inferior esquerdo da
tela indicam o total de horas de operação acumuladas do televisor e
as horas de operação da tela LCD. O total de horas de operação à
esquerda, contagem de boot no centro e as horas do painel no grupo
à direita (os números do centro não são usados).
0
.
1. Para limpar as horas de operação do Painel LCD após
substituir o painel, pressione
7
0.
1. Para sair da tela de Auto-Diagnóstico, desligue o TV
pressionando a tecla no controle remoto ou a
tecla no TV.
POWER
POWER
12345-00333-0678912345-00333-06789- -
Tempo de operação do painel em horas (MAX:65535)
Contagem de Boot (MAX:65535)
Tempo de operação total em horas (MAX:65535)
FIGURA 4-4. PÁGINA DE AMOSTRA DO AUTO-DIAGNÓSTICO
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 34
Page 41
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
VISÃO GERAL
O gráfico de fluxo a seguir fornece informações para determinar qual peça de reposição pedir, baseado no erro do TV.
DIAGNOSTICANDO O ERRO
Use o Gráfico de Fluxo Geral para determinar qual gráfico consultar para encontrar a solução.
INÍCIO
O Led de Alimentação
permanece aceso
quando o TV liga?
Sim
O Led de Espera
está piscando?
Não
A Imagem e o
Som estão OK?
Sim
As teclas no
TV & Controle Remoto
estão funcionando
corretamente?
Sim
Não
Sim
Não
Não
Veja
Sem Alimentação
Veja
LED de Espera Piscando
Veja
Sem Imagem ou Som
Veja
Teclas do TV/Controle
Remoto Não Funcionam
A conexão de
rede está OK?
O Skype está
funcionando?
FIGURA 5-1. GRÁFICO DE FLUXO GERAL
FIM
Sim
Sim
Não
Não
Veja
Rede Não Conectando
Veja
Acessório Skype
Não Funcionando
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 35
Page 42
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
SEM ALIMENTAÇÃO
Sem Alimentação
Verifique STBY 3,3V
em 10 pinos de CN6001
na Placa B*
OK
Placa B*
NG
Troque a Conexão
Entre a Placa G* e
a Placa B*
OK
Conexão
FIGURA 5-2. SEM ALIMENTAÇÃO
NG
Placa G*
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 36
Page 43
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
LED DE ESPERA PISCANDO
2X Piscar
Verifique REG12V
nos pinos 2/3 de
CN6001 na
Placa B*
12V OK
Placa B*
12V NG
Troque a Conexão
Entre a Placa G* e
a Placa B*
OK
Conexão
FIGURA 5-3. ERRO 2X PISCAR
NG
Placa G*
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 37
Page 44
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
3 X Piscar
Verifique D+1,2V
em JL6007
na Placa B*
OK
Verifique +3,3V_MAIN
em JL9234 na
Placa B*
OK
Verifique o
Conector do
Alto-Falante
NG
NG
NG
DC_ALERT
F6001,IC6005,etc
F6003,IC6003,etc
AUDIO
Alto-Falante
(Placa B*)
(Placa B*)
Verifique
AUDIO+12,5V
no pino 8/9 de
CN6001 na
Placa B*
OK
Verifique +12,5V
em F4601 na
Placa B*
OK
IC4601,etc
(Placa B*)
AUDIO
NG
Placa G*
NG
F4601,IC4601,etc
(Placa B*)
Comunicação FE/BE
OK
FIGURA 5-4. ERRO 3X PISCAR
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 38
Page 45
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
5X Piscar
Verifique
LCD PANEL_VCC
no pino 1 de
CN6001 na
Placa B*
12V NG
Troque
PAINEL LCD (T-con)
NG
Placa B*
12V OK
Troque a
Conexão
Entre G* e o
PAINEL LCD
(a)
NG
Troque o
Conector LVDS
NG
Sintoma
de melhoria
Conexão
(a) excluir Modelo de PAINEL LCD DE 60Hz
Melhoria
de Sintoma
Conector LVDS
FIGURA 5-5. ERRO 5X PISCAR
Melhoria
de Sintoma
TCON (PAINEL LCD)
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 39
Page 46
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
6X Piscar
Verifique
BL_ERR no
pino 7 de CN6002
na Placa B*
Acima de 2,65V
Troque a Placa G*
NG
PAINEL LCD
FIGURA 5-6. ERRO 6X PISCAR
Abaixo de 2,65V
Placa B*
Melhoria
de Sintoma
Placa G*
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 40
Page 47
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
7X Piscar
O ajuste
está OK?
Verifique a Tempertura
e a
Ventilação.
SIM
Troque a Placa B*
OK
Placa B*
FIGURA 5-7. ERRO 7X PISCAR
NÃO
Ajuste para Outro
Local, etc.
PAINEL LCD
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 41
Page 48
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
LED DE ALIMENTAÇÃO
(Verde) piscando
Verifique a conexão
entre a Placa G* e
o PAINEL LCD
OK
Verifique o PAINEL LCD
OK
Verifique a Placa G*
OK
Placa B*
NG
Conexão
NG
PAINEL LCD
NG
Placa G*
FIGURA 5-8. LED DE ALIMENTAÇÃO PISCANDO
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 42
Page 49
SEM IMAGEM
Sem Imagem
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
Pressione a
tecla HOME
XMB (Menu)
é mostrado?
SIM
Placa B*
NÃO
LCD PANEL_VCC
em JL6004 na
Placa B*
12V NG
Placa G*
12V OK
Verifique
BL_ON em JL6018
na Placa B*
BL_ON: L
Troque a Conexão
Entre a Placa G*
e a Placa B*
OK
Troque a Placa B*
OK
Placa B*
BL_ON:H
NG
NG
Conexão
(Placa G* a
Placa B*)
Placa G*
Troque a
Conexão LVDS
OK
Conexão
(LVDS)
NG
PAINEL LCD
(TCON)
FIGURA 5-9. ERRO SEM IMAGEM
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 43
Page 50
SEM SOM
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
Sem Som
Verifique o
“Ajuste dos alto-falantes”
“Alto-Falantes do TV”
Verifique a Conexão
do Alto-Falante
OK
Conexão do
Alto-Falante
“Sistema de Áudio”
NG
FIGURA 5-10. ERRO DE ÁUDIO
Troque para
“TV Speaker”
Troque
a Placa B*
NG
Alto-Falante
OK
Placa B*
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 44
Page 51
SECTION 5 - FLOW CHARTS AND DIAGRAMS
AS TECLAS DO TV/CONTOLE REMOTO NÃO FUNCIONAM
A Tecla
TV POWER
não funciona
Troque a Conexão
Entre B* para
Unidade Chaveadora
NG
Conexão
OK
FIGURA 5-11. MAL FUNCIONAMENTO DAS TECLAS DO TV
Troque a
Unidade Chaveadora
NG
Placa B*
OK
Unidade
Chaveadora
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 45
Page 52
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
As teclas do Controle
Remoto não funcionam
LED verde acende
no indicador de
alimentação
NG
Verifique a Conexão
entre a Placa B* e a
Placa HLR
NG
Troque a Conexão
NG
Troque a
Placa HLR
OK
OK
OK
OK
LED verde pisca no
indicador de alimentação
quando usar o controle
remoto próximo da
janela do sensor
NG
O sensor está
quebrado
Conexão
Placa HLR
OK
Mecânico
(ex. moldura)
NG
Placa B*
FIGURA 5-12. MAL FUNCIONAMENTO DO IR
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 46
Page 53
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
A REDE NÃO ESTÁ CONECTANDO
Rede Com Fio
no TV
Verifique o
Cabo de Conexão
OK
Verifique o
Acesso Local
OK
Verifique o
Acesso à Internet
NG
NG
NG
Verifique o
Cabo Ethernet
OK
Placa B*
Ajuste do endereço
IP da Configuração
Com Fio
Manual
Verifique o endereço IP
e o ajuste de rota Local
Ajuste Proxy
NG
Cabo Ethernet
Auto
Verifique a rota Local
do servidor DHCP
FIGURA 5-13. MAU FUNCIONAMENTO DA REDE SEM FIO
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 47
Page 54
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
Rede Sem Fio
no TV
A Mensagem de
Erro mostra quando a
Rede Sem Fio está
selecionada?
NÃO
A força do sinal
é muito fraca ou
não há sinal?
NÃO
Placa B*
FIGURA 5-14. MAU FUNCIONAMENTO DO DISPOSITIVO USB
SIM
USB Dongle
SIM
Ponto de Acesso
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 48
Page 55
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
O ACESSÓRIO SKYPE NÃO ESTÁ FUNCIONANDO
O acessório Skype
não funciona
Não
USB conectado? Insira o USB
Sim
É possível rodar o
Skype App?
Sim
Rede conectada?
Sim
Próxima página
Não
Não
-Desconecte outro
dispositivo USB
-AC OFF/ON
OK
Spec. USB overload.
Restaure a rede
NG
Conecte a
uma porta
USB diferente
OK
Placa B*
NG
Insira outra
unidade Skype
USB dongle
Unidade Skype
FIGURA 5-15. O SKYPE NÃO ESTÁ FUNCIONANDO CORRETAMENTE (PÁGINA 1 DE 2)
ou
OK
NG
Placa B*
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 49
Page 56
Página anterior
Qualidade final
de Vídeo/Áudio?
SEÇÃO 5 - GRÁFICO DE FLUXO E DIAGRAMAS
Problema
Sim
Auto-Foco funciona?
Sim
Qualidade do Som?
Sem vídeo?
de áudio
Teste de som
com ligação Skype
NG
Afaste a unidade
do alto-falante
Não
Problemas na
velocidade da rede ou
sistema final
Não
Velocidade de
rede suficiente?
Não
Foco Manual funciona?
Sim
Verifique a área do Auto-Foco
FIGURA 5-16. O SKYPE NÃO ESTÁ FUNCIONANDO CORRETAMENTE (PÁGINA 2 OF 2)
Unidade Skype
Problema de vídeo
Ajuste/sistema final
Sim
OK NG
Unidade Skype
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 50
Page 57
!
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
REMOÇÃO DO CONJUNTO DO SUPORTE DE MESA
SOMENTE KDL-22EX425
NOTA: Os modelos KDL-22EX425 estão disponíveis em Preto ou Branco. Certifique-se de pedir
a peça de reposição correta, baseado na cor do TV.
A
Remova 2 parafusos do Conjunto de Suporte de Mesa
A
B
Levante o TV para destacá-lo do Conjunto de Suporte de Mesa
Componentes não identificados por um código ou
descrição não estão estocados, pois raramente são
necessários em serviços de rotina.
NOTA: Componentes identificados por sombras
e a marca são críticos para segurança.
Troque somente pelo código de peça indicado.
As peças de uma montagem são indicadas pelos números
de referência na coluna à direita da lista de peças e dentro
das linhas pontilhadas do diagrama.
* Itens marcados com um asterisco não estão estocados,
pois raramente são necessários para reparos de rotina.
Espere algum atraso no pedido destes componentes.
NOTA: Os componentes identificados por um quadro vermelho e a marca
contém informação confidencial. Instruções específicas devem ser seguidas
sempre que estes componentes são reparados e/ou substituídos.
Veja Apêndice A: Componentes Chaves de Criptografia no final deste manual.
4
2
1
3
C
Coloque o TV LCD com a frente voltada para baixo, cuidadosamente sobre um pano macio
C
Pano Macio
B
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI] Nº REF. Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
1
4-257-899-01
1
2
2
5
5
5
4-257-899-11
4-257-903-01
4-257-903-11
4-257-900-01
4-257-900-02
4-257-904-01
TAMPA DA DOBRADIÇA (MODELO PRETO)
TAMPA DA DOBRADIÇA (MODELO BRANCO)
ARMAÇÃO TUBULAR (MODELO PRETO)
ARMAÇÃO TUBULAR (MODELO BRANCO)
DOBRADIÇA (MODELO PRETO)
DOBRADIÇA (MODELO BRANCO)
PÉ (TUBULAR)
3 4-257-906-01 ARMAÇÃO TUBULAR DIREITA (MODELO PRETO)
3 4-257-906-11 ARMAÇÃO TUBULAR DIREITA (MODELO BRANCO)
4 2-580-602-01 SCREW, +PSW M4X12
(PARAFUSOS PARA PRENDER O SUPORTE DE MESA AO TV LCD)
CUIDADO: Estes parafusos não podem ser usados para prender o TV ao
2-580-602-01 SCREW, +PSW M4X12
(PARAFUSOS PARA PRENDER O SUPORTE DE MESA AO TV LCD)
CUIDADO: Estes parafusos não podem ser usados para prender o TV ao
Para proteção do produto e por segurança, a Sony recomenda que use os
parafusos fornecidos com o TV
Suporte de Instalação de Parede
Para proteção do produto e por segurança, a Sony recomenda que use os
parafusos fornecidos com o TV
Suporte de Instalação de Parede
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 51
Page 58
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
SOMENTE KDL-32EX425/32EX525/40EX525
A
Remova 3 parafusos do Conjunto do Suporte de Mesa
A
B
Levante o TV para destacar do Conjunto do Suporte de Mesa
NOTA: Componentes identificados por sombras
e a marca são críticos para segurança.
Troque somente pelo código de peça indicado.
!
55
52
56
NOTA: Os componentes identificados por um quadro vermelho e a marca
contém informação confidencial. Instruções específicas devem ser seguidas
sempre que estes componentes são reparados e/ou substituídos.
Veja Apêndice A: Componentes Chaves de Criptografia no final deste manual.
51
53
54
C
Coloque cuidadosamente o TV LCD voltado para baixo sobre um pano macio
C
B
Pano Macio
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI] Nº REF. Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
4-259-318-01 TAMPA DO PEDESTAL P(M)
(SOMENTE KDL-32EX425/32EX525)
4-259-319-01 TAMPA DO PEDESTAL P(M)
(SOMENTE KDL-40EX525)
4-259-324-01 ARMAÇÃO TUBULAR (M)
(SOMENTE KDL-32EX425/32EX525)
4-259-324-01 ARMAÇÃO TUBULAR (M)
(SOMENTE KDL-40EX525)
53
53
54
55
55 4-268-541-01 SUPORTE DE SUSTENTAÇÃO (M)
4-259-320-01
4-259-321-01 DOBRADIÇA P(M) (KDL-40EX525)
4-259-328
4-268-540-01 SUPORTE DE SUSTENTAÇÃO (M)
DOBRADIÇA P(M)
-01 DISCO GIRATÓRIO SUPERIOR
(KDL-32EX425/32EX525)
(KDL-32EX425/32EX525)
6
(PARAFUSOS PARA PRENDER O SUPORTE DE MESA AO TV LCD)
Para proteção do produto e por segurança, a Sony recomenda que use os
parafusos fornecidos com o TV
CUIDADO: Estes parafusos não podem ser usados para prender o TV ao
Suporte de Instalação de Parede
(PARAFUSOS PARA PRENDER O SUPORTE DE MESA AO TV LCD)
Para proteção do produto e por segurança, a Sony recomenda que use os
parafusos fornecidos com o TV
CUIDADO: Estes parafusos não podem ser usados para prender o TV ao
Suporte de Instalação de Parede
PARAFUSO+PSWN M5X16 (5)
Page 59
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
SOMENTE KDL-46EX525
A
Remova 3 parafusos do Conjunto do Suporte de Mesa
B
Levante o TV para destacar do Conjunto do Suporte de Mesa
NOTA: Componentes identificados por sombras
e a marca são críticos para segurança.
Troque somente pelo código de peça indicado.
A
!
107
105
NOTA: Os componentes identificados por um quadro vermelho e a marca
contém informação confidencial. Instruções específicas devem ser seguidas
sempre que estes componentes são reparados e/ou substituídos.
Veja Apêndice A: Componentes Chaves de Criptografia no final deste manual.
101
102
103
C
Coloque cuidadosamente o TV LCD voltado para baixo sobre um pano macio
C
B
Pano Macio
106
104
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI] Nº REF. Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
101 4-272-766-01 TAMPA DO SUPORTE DO PEDESTAL
102 4-259-183-02 DOBRADIÇA (L9)
103 4-267-517-01 TAMPA DO PEDESTAL (L2)
104 4-259-541-01 USER SCREW ST
(PARAFUSO PARA PRENDER A TAMPA DO SUPORTE DO PEDESTAL
E A TAMPA DO PEDESTAL NA DOBRADIÇA)
105
2-580-608-01 SCREW, +PSW M5X16
(PARAFUSOS PARA PRENDER O SUPORTE DE MESA AO TV LCD)
Para proteção do produto e por segurança, a Sony recomenda que use os
parafusos fornecidos com o TV
CUIDADO: Estes parafusos não podem ser usados para prender o TV ao
Suporte de Instalação de Parede
106
107
2-580-608-01 SCREW, +PSW M5X16
(PARAFUSOS PARA PRENDER O SUPORTE DE MESA AO TV LCD)
Para proteção do produto e por segurança, a Sony recomenda que use os
parafusos fornecidos com o TV
CUIDADO: Estes parafusos não podem ser usados para prender o TV ao
Suporte de Instalação de Parede
4-267-534-01
4-267-479-01
BASE DO PEDESTAL
SUPORTE DO PEDESTAL
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 53
Page 60
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
REMOÇÃO DA TAMPA TRASEIRA E TAMPA CA
CUIDADO: Não danifique o Conector e o Cabo da Placa de Alimentação quando remover a Tampa Traseira.
Consulte “Apêndice A - Removendo a Tampa Traseira” na página A-1 para instruções completas.
SOMENTE KDL-22EX425
NOTA: Os modelos KDL-22EX425 estão disponíveis em Preto e Branco. Certifique-se de pedir a peça de reposição
correta, baseado na cor do TV.
A
Remova 4 parafusos da Tampa Traseira
B
Remove 1 parafuso e libere o clipe da Tampa CA para destacar da Tampa Traseira
(Consulte “Apêndice A - Removendo a Tampa Traseira” na página A-1)
C
Remova 1 parafuso da posição do Terminal
D
Levante cuidadosamente a Tampa Taseira da nase para destacar da Moldura
NOTA: Componentes identificados por sombras
e a marca são críticos para segurança.
Troque somente pelo código de peça indicado.
!
NOTA: Os componentes identificados por um quadro vermelho e a marca
contém informação confidencial. Instruções específicas devem ser seguidas
sempre que estes componentes são reparados e/ou substituídos.
Veja Apêndice A: Componentes Chaves de Criptografia no final deste manual.
151
152
C
B
A
D
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI] Nº REF. Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
151 4-265-512-61 TAMPA TRASEIRA (22 SYR) (MODELO PRETO)
151 4-265-512-91 TAMPA TRASEIRA (22 SYR) (MODELO BRANCO)
152 4-257-892-01 TAMPA, CA (S) (MODELO PRETO)
152 4-257-892-21 TAMPA, CA (S) (MODELO BRANCO)
7-685-648-79 SCREW, +BVTP 3X12 TYPE2 IT-3
2-580-639-01 SCREW, +BVTP 4X12 TYPE2 IT-3
4-256-393-01 SCREW, +PSW M3X6 W12
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 54
Page 61
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
SOMENTE KDL-32EX425/32EX525/40EX525/46EX525
A
Remova os parafusos da Tampa Traseira
5 Somente do KDL-32EX425/32EX525
4 Somente do KDL-40EX525
6 Somente do KDL-46EX525
B
Remova 1 parafuso da posição do Terminal
C
Remova 2 parafusos da Tampa Traseira
D
Remova 1 parafuso e libere o clipe da Tampa CA para destacar da Tampa Traseira
(Consulte “Apêndice A - Removendo a Tampa Traseira” na página A-1)
E
Remova 2 parafusos da Tampa Traseira
F
Remova os parafusos da Tampa Traseira
7 Somente do KDL-32EX425/32EX525/40EX525
5 Somente do KDL-46EX525
G
Levante cuidadosamente a Tampa Traseira da base para destacar da Moldura
NOTA: Componentes identificados por sombras
e a marca são críticos para segurança.
Troque somente pelo código de peça indicado.
!
201
NOTA: Os componentes identificados por um quadro vermelho e a marca
contém informação confidencial. Instruções específicas devem ser seguidas
sempre que estes componentes são reparados e/ou substituídos.
Veja Apêndice A: Componentes Chaves de Criptografia no final deste manual.
202
A
C
B
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI] Nº REF. Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
201 4-275-432-01 TAMPA TRASEIRA (32)
E
D
F
G
(SOMENTE KDL-32EX425/32EX525)
201 4-275-423-01 TAMPA TRASEIRA (40)
(SOMENTE KDL-40EX525)
201 4-275-416-01 TAMPA TRASEIRA (46 SYR)
(SOMENTE KDL-46EX525)
202 4-259-168-01 TAMPA, CA (M)
4-256-393-01 SCREW, +PSW M3X6 W12
7-685-648-79 SCREW +BVTP 3X12 TYPE2 IT-3
2-580-639-01 SCREW, +BVTP 4X12 TYPE2 IT-3
4-257-907-01 JUNTA, SUPORTE
4-268-126-02 SCREW, ORNAMENTAL M6X12
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 55
Page 62
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
REMOÇÃO DA PLACA G1A/GE2A/GE3A (ALIMENTAÇÃO), PLACA HMS3
E UNIDADE CHAVEADORA
SOMENTE KDL-22EX425
NOTA: O modelo KDL-22EX425 está disponível em Preto e Branco. Certifique-se de pedir a peça de reposição
correta, baseado na cor do TV.
A
Remova 5 parafusos e desconecte 3 conectores da Placa G1A
B
Levante o Cabo de Alimentação CA para destacar do Painel LCD
C
Levante a Unidade Chaveadora e desconecte 1 conector para destacar da Moldura
D
Deslize o Alto-falante do lado direito para fora para destacar da Moldura
E
Deslize o Alto-falante do lado esquerdo para fora para destacar da Moldura
F
Remova 3 parafusos para destacar o Suporte LCD da Moldura
G
Libere 2 clipes para destacar o Suporte Jack lateral da Placa BATS
H
Libere os clipes e desconecte 1 conector da Placa HMS3 para destacar do Guia LED
NOTA: Componentes identificados por sombras
e a marca são críticos para segurança.
Troque somente pelo código de peça indicado.
!
251
252
253
254 254
NOTA: Os componentes identificados por um quadro vermelho e a marca
contém informação confidencial. Instruções específicas devem ser seguidas
sempre que estes componentes são reparados e/ou substituídos.
Veja Apêndice A: Componentes Chaves de Criptografia no final deste manual.
Detalhe
255
256
Detalhe
258
257
I
Levante a Lente Frenel para destacar da Placa HMS3
A
B
C
F
ED
G
Detalhe
Detalhe
H
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI] Nº REF. Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
251 1-474-283-11 PLACA G1A, COMPLETA
I
252 Y-8287-455-A UNIDADE CHAVEADORA (MODELO PRETO)
252 Y-8287-505-A UNIDADE CHAVEADORA (MODELO BRANCO)
!
253 1-838-269-11 CABO DE ALIMENTAÇÃO (COM CON.)
254 1-858-591-11 ALTO-FALANTE 30X100MM
255 4-256-428-01 SUPORTE, LATERAL (22/24/26) (MODELO PRETO)
255 4-256-428-51 SUPORTE, LATERAL (22/24/26) (MODELO BRANCO)
256 4-267-113-01 ETIQUETA, (LADO BAT-S) (ET. JACK LATERAL)
(MODELO PRETO)
FAÇA O PEDIDO DESTA PEÇA QUANDO TROCAR O PAINEL LCD
256 4-267-113-11 ETIQUETA, (LADO BAT-S) (ET. JACK LATERAL)
(MODELO BRANCO)
FAÇA O PEDIDO DESTA PEÇA QUANDO TROCAR O PAINEL LCD
257 Y-8287-494-A PLACA HMS3, MONTADA
* 258 1-856-184-11 LENTE FRENEL (MODELO PRETO)
* 258 1-856-184-21 LENTE FRENEL (MODELO BRANCO)
7-685-648-79 SCREW, +BVTP 3X12 TYPE2 IT-3
2-990-421-41 SCREW (+PSW) (M3X6)
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 56
Page 63
Versão 1.1 05.2011
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
SOMENTE KDL-32EX425/32EX525/40EX525/46EX525
A
Remova 5 parafusos e desconecte 4 conectores da Placa GE2A/GE3A
B
Levante o Cabo de Alimentação CA para destacar do Painel LCD
C
Levante a Unidade Chaveadora e desconecte 1 conector para destacar da Moldura
D
Deslize o Alto-falante do lado direito para fora para destacar da Moldura
E
Deslize o Alto-falante do lado esquerdo para fora para destacar da Moldura
F
Libere 2 clipes para destacar o Suporte Jack lateral da Placa BATS
G
Remova 1 parafuso da Placa HMS3
H
Libere os clipes e desconecte 1 conector da Placa HMS3 para destacar do Guia LED
I
Levante a Lente Frenel para destacar da Placa HMS3
A
Detalhe
NOTA: Componentes identificados por sombras
e a marca são críticos para segurança.
Troque somente pelo código de peça indicado.
!
301
303
302
NOTA: Os componentes identificados por um quadro vermelho e a marca
contém informação confidencial. Instruções específicas devem ser seguidas
sempre que estes componentes são reparados e/ou substituídos.
Veja Apêndice A: Componentes Chaves de Criptografia no final deste manual.
Detalhe
305
308
306
307
F
I
H
B
C
G
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI] Nº REF. Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
D E
Detalhe
301 Y-8287-451-A PLACA GE2A, COMPLETA
(SOMENTE KDL-32EX425/EX525)
301
302
!
303
304
304
A-1806-374-A PLACA GE3A, COMPLETA
1-489-582-41 UNIDADE CHAVEADORA
1-838-269-11 CABO DE ALIMENTAÇÃO (COM CON.)
1-858-590-12 ALTO-FALANTE
1-858-592-11 ALTO-FALANTE
304 304
(SOMENTE KDL-40EX525/46EX525)
(SOMENTE KDL-32EX425/32EX525)
(SOMENTE KDL-40EX525/46EX525)
Detalhe
305 4-258-700-71 SUPORTE LATERAL (BAT-V32)
(SOMENTE KDL-32EX425/32EX525)
305 4-268-027-01 SUPORTE LATERAL (BAT-V)
(SOMENTE KDL-40EX525/46EX525)
306 4-258-701-11 ETIQUETA, (LADO BAT-V) (ET. JACK LATERAL)
(SOMENTE KDL-32EX425/32EX525)
FAÇA O PEDIDO DESTA PEÇA QUANDO TROCAR O PAINEL LCD
306 4-256-435-01 ETIQUETA, (LADO BAT-V) (ET. JACK LATERAL)
(SOMENTE KDL-40EX525/46EX525)
FAÇA O PEDIDO DESTA PEÇA QUANDO TROCAR O PAINEL LCD
307 Y-8287-503-A PLACA HMS3, MONTADA
* 308 1-856-184-11 LENTE FRENEL
2-990-421-41 SCREW (+PSW) (M3X6)
7-685-646-79 SCREW, +BVTP 3X8 TYPE2 IT-3
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 57
Page 64
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
REMOÇÃO DA PLACA BATS/BATV (PRINCIPAL) E PLACA HLR2
NOTAS:
Consulte “Manuseando o Conector FFC” na página 3 para desconectar o Conector LVDS.
A Folha de Isolamento (G1), Folha de Isolamento (G4), Folha de Isolamento (G10) e Etiqueta Jack lateral (Etiqueta
BAT-V Lateral) não estão incluídas com o Painel LCD e devem ser substituídas quando trocar o Painel LCD.
SOMENTE KDL-22EX425
NOTA: O modelo KDL-22EX425 está disponível em Preto e Branco. Certifique-se de pedir a peça de reposição
correta, baseado na cor do TV.
A
Remova 6 parafusos da Placa BATS
B
Desconecte 5 conectores da Placa BATS
Consulte “Manuseando o Conector FFC” na página 3
C
Libere os clipes e desconecte 1 conector da Placa HLR2 para destacar do Guia LED
NOTA: Componentes identificados por sombras
e a marca são críticos para segurança.
Troque somente pelo código de peça indicado.
!
354
NOTA: Os componentes identificados por um quadro vermelho e a marca
contém informação confidencial. Instruções específicas devem ser seguidas
sempre que estes componentes são reparados e/ou substituídos.
Veja Apêndice A: Componentes Chaves de Criptografia no final deste manual.
351
352
A
B
353
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI] Nº REF. Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
351 4-266-730-82 MOLDURA (22 SYR) (MODELO PRETO)
351 4-266-730-62 MOLDURA (22 SYR) (MODELO BRANCO)
352 Y-8287-554-A PLACA BATS, COMPLETA
C
APÓS TROCAR A PLACA PRINCIPAL OU O PAINEL LCD, VOCÊ DEVE ATUALIZAR
O SOFTWARE PARA A VERSÃO MAIS RECENTE.
353 Y-8287-454-A PLACA HLR2, MONTADA (MODELO PRETO)
353 Y-8287-502-A PLACA HLR2, MONTADA (MODELO BRANCO)
354 4-268-447-01 FOLHA, ISOLAMENTO (G1)
FAÇA O PEDIDO DESTA PEÇA APÓS TROCAR O PAINEL LCD
2-990-421-41 SCREW (+PSW) (M3X6)
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 58
Page 65
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
SOMENTE KDL-32EX425/32EX525/40EX525/46EX525
A
Remova 5 parafusos da Placa BATV
B
Desconecte 5 conectores da Placa BATV (Consulte “Manuseando o Conector FFC” na página 3)
C
Libere os clipes e desconecte 1 conector da Placa HLR2 para destacar do Guia LED
A
B
NOTA: Componentes identificados por sombras
e a marca são críticos para segurança.
Troque somente pelo código de peça indicado.
!
NOTA: Os componentes identificados por um quadro vermelho e a marca
contém informação confidencial. Instruções específicas devem ser seguidas
sempre que estes componentes são reparados e/ou substituídos.
Veja Apêndice A: Componentes Chaves de Criptografia no final deste manual.
403
401
C
402
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI] Nº REF. Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
401 Y-8287-472-A PLACA BATV, COMPLETA
(SOMENTE KDL-32EX425)
APÓS TROCAR A PLACA PRINCIPAL OU O PAINEL LCD, VOCÊ DEVE ATUALIZAR
O SOFTWARE PARA A VERSÃO MAIS RECENTE.
401 Y-8287-473-A PLACA BATV, COMPLETA
(TODOS MODELOS, EXCETO KDL-32EX425)
APÓS TROCAR A PLACA PRINCIPAL OU O PAINEL LCD, VOCÊ DEVE ATUALIZAR
O SOFTWARE PARA A VERSÃO MAIS RECENTE.
402 Y-8287-671-A PLACA HLR2, MONTADA
403 4-268-446-01 FOLHA, ISOLAMENTO (G10)
(SOMENTE KDL-32EX425/32EX525)
FAÇA O PEDIDO DESTA PEÇA QUANDO TROCAR O PAINEL LCD
403 4-268-443-01 FOLHA, ISOLAMENTO (G4)
(SOMENTE KDL-40EX525/46EX525)
FAÇA O PEDIDO DESTA PEÇA QUANDO TROCAR O PAINEL LCD
2-990-421-41 SCREW (+PSW) (M3X6)
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 59
Page 66
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
REMOÇÃO DA MOLDURA, SUPORTES DO PAINEL E PAINEL LCD
O Painel LCD está preso na Moldura usando fita dupla face.
(Consulte “Apêndice C - Substituindo o Painel LCD” na página C-1)
SOMENTE KDL-22EX425
NOTA: O modelo KDL-22EX425 está disponível em Preto e Branco. Certifique-se de pedir a peça de reposição
correta, baseado na cor do TV.
A
Remova 4 parafusos para destacar o Supote LCD do Painel LCD
B
Levante cuidadosamente o Painel LCD para destacar da Moldura (Consulte “Apêndice C - Substituindo
o Painel LCD” na página C-1)
B
NOTA: Componentes identificados por sombras
e a marca são críticos para segurança.
Troque somente pelo código de peça indicado.
!
NOTA: Os componentes identificados por um quadro vermelho e a marca
contém informação confidencial. Instruções específicas devem ser seguidas
sempre que estes componentes são reparados e/ou substituídos.
Veja Apêndice A: Componentes Chaves de Criptografia no final deste manual.
451
452
A
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI] Nº REF. Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
451 NA PAINEL LCD
PARA INFORMAÇÃO DE CÓDIGO DE PEÇA DE TODOS OS PAINÉIS LCD
452 4-256-415-01 SUPORTE, LCD (22)
E PLACA TCON CONSULTE O MANUAL DE SERVIÇO DO PAINEL LCD
2-580-592-01 SCREW, +PSW M3X8
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 60
Page 67
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
SOMENTE KDL-32EX425/32EX525/40EX525/46EX525
A
Levante 2 Suportes do Painel (H) na parte superior para destacar da Moldura
B
Levante o Suporte do Painel (C) no lado direito e esquerdo para destacar da Moldura
3 Somente do KDL-32EX425/32EX525
4 Somente do KDL-40EX525
6 Somente do KDL-46EX525
C
Levante cuidadosamente o Painel LCD para destacar da Moldura (Consulte “Apêndice C - Substituindo
o Painel LCD” na página C-1)
A
B
B
NOTA: Componentes identificados por sombras
e a marca são críticos para segurança.
Troque somente pelo código de peça indicado.
!
503
NOTA: Os componentes identificados por um quadro vermelho e a marca
contém informação confidencial. Instruções específicas devem ser seguidas
sempre que estes componentes são reparados e/ou substituídos.
Veja Apêndice A: Componentes Chaves de Criptografia no final deste manual.
504
503
C
LIMPANDO O PAINEL LCD
CUIDADO: Quando limpar o TV, certifique-se de desconectar o cabo de alimentação para evitar qualquer chance
de choque elétrico
Limpe o gabinete do TV com um pano macio e seco
Limpe a tela LCD cuidadosamente com um pano macio
Manchas podem ser removidas com um pano levemente umedecido com uma solução de detergente suave e água morna
Nunca use solventes fortes como tíner, álcool ou benzina para limpar
Recomendamos que aspire periodicamente as aberturas de ventilação para assegurar a ventilação adequada
Se usar um pano de limpeza quimicamente pré-tratado, leia as instruções fornecidas na embalagem
502
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI] Nº REF. Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
501 4-266-726-01 MOLDURA (32 SYR)
(SOMENTE KDL-32EX425/32EX525)
501 4-266-705-01 MOLDURA (40 SYR)
(SOMENTE KDL-40EX525)
501 4-266-697-42 MOLDURA (46 SYR)
(SOMENTE KDL-46EX525)
501
502 NA PAINEL LCD
PARA INFORMAÇÃO DE CÓDIGO DE PEÇA DE TODOS OS PAINÉIS LCD
503 4-256-392-11 SUPORTE, PAINEL (H)
504 4-256-391-11 SUPORTE, PAINEL (C)
E PLACA TCON CONSULTE O MANUAL DE SERVIÇO DO PAINEL LCD
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 61
Page 68
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃODO CÓDIGO DA PEÇA
LEGENDA DO PARAFUSO
KDL-22EX425
P/N DESCRIPTION REMARKS TOTAL
? 2-580-608-01 SCREW, +PSW M5X16 NOT IN THIS MODEL 0
? 4-256-393-01 SCREW, +PSW M3X6 W12 (BLACK MODEL) AC CVR(1) 1
? 4-256-393-11 SCREW, +PSW M3X6 W12 (WHITE MODEL) AC CVR(1) 1
? 4-259-541-01 USER SCREW ST NOT IN THIS MODEL 0
? 7-685-648-79 SCREW, +BVTP 3X12 TYPE2 IT-3 TERMINAL AREA(1), LCD BRKT to BEZ(3) 4
? 2-580-639-01 SCREW, +BVTP 4X12 TYPE2 IT-3 (BLACK MODEL) RC(4) 4
? 7-685-661-71 SCREW, +BVTP 4X12 TYPE2 IT-3 (WHITE MODEL) RC(4) 4
? 4-257-907-01 JOINT, STAND NOT IN THIS MODEL 0
? 4-268-126-02 SCREW, ORNAMENTAL M6X12 NOT IN THIS MODEL 0
? 2-990-421-41 SCREW (+PSW) (M3X6) G1A(5), BATS(6) 11
? 2-580-602-01 SCREW, +PSW M4X12 TABLE-TOP STAND(2) 2
? 2-580-592-01 SCREW, +PSW M3X8 LCD BRKT to LCD PANEL(4) 4
? 7-685-646-79 SCREW, +BVTP 3X8 TYPE2 IT-3 NOT IN THIS MODEL 0
KDL-32EX425/32EX525
P/N DESCRIPTION REMARKS TOTAL
? 2-580-608-01 SCREW, +PSW M5X16 TABLE-TOP STAND(3) 3
? 4-256-393-01 SCREW, +PSW M3X6 W12 RC(5), AC CVR(1) 6
? 4-256-393-11 SCREW, +PSW M3X6 W12 NOT IN THIS MODEL 0
? 4-259-541-01 USER SCREW ST NOT IN THIS MODEL 0
? 7-685-648-79 SCREW, +BVTP 3X12 TYPE2 IT-3 TERMINAL AREA(1) 1
? 2-580-639-01 SCREW, +BVTP 4X12 TYPE2 IT-3 RC(7) 7
? 7-685-661-71 SCREW, +BVTP 4X12 TYPE2 IT-3 NOT IN THIS MODEL 0
? 4-257-907-01 JOINT, STAND RC(2) 2
? 4-268-126-02 SCREW, ORNAMENTAL M6X12 RC(2) 2
? 2-990-421-41 SCREW (+PSW) (M3X6) GE2A(5), BATV(5) 10
? 2-580-602-01 SCREW, +PSW M4X12 NOT IN THIS MODEL 0
? 2-580-592-01 SCREW, +PSW M3X8 NOT IN THIS MODEL 0
? 7-685-646-79 SCREW, +BVTP 3X8 TYPE2 IT-3 HMS3(1) 1
KDL-40EX525
P/N DESCRIPTION REMARKS TOTAL
? 2-580-608-01 SCREW, +PSW M5X16 TABLE-TOP STAND(3) 3
? 4-256-393-01 SCREW, +PSW M3X6 W12 RC(4), AC CVR(1) 5
? 4-256-393-11 SCREW, +PSW M3X6 W12 NOT IN THIS MODEL 0
? 4-259-541-01 USER SCREW ST NOT IN THIS MODEL 0
? 7-685-648-79 SCREW, +BVTP 3X12 TYPE2 IT-3 TERMINAL AREA(1) 1
? 2-580-639-01 SCREW, +BVTP 4X12 TYPE2 IT-3 RC(7) 7
? 7-685-661-71 SCREW, +BVTP 4X12 TYPE2 IT-3 NOT IN THIS MODEL 0
? 4-257-907-01 JOINT, STAND RC(2) 2
? 4-268-126-02 SCREW, ORNAMENTAL M6X12 RC(2) 2
? 2-990-421-41 SCREW (+PSW) (M3X6) GE3A(5), BATV(5) 10
? 2-580-602-01 SCREW, +PSW M4X12 NOT IN THIS MODEL 0
? 2-580-592-01 SCREW, +PSW M3X8 NOT IN THIS MODEL 0
? 7-685-646-79 SCREW, +BVTP 3X8 TYPE2 IT-3 HMS3(1) 1
KDL-46EX525
P/N DESCRIPTION REMARKS TOTAL
? 2-580-608-01 SCREW, +PSW M5X16 TABLE-TOP STAND(3) 3
? 4-256-393-01 SCREW, +PSW M3X6 W12 RC(6), AC CVR(1) 7
? 4-256-393-11 SCREW, +PSW M3X6 W12 NOT IN THIS MODEL 0
? 4-259-541-01 USER SCREW ST STAND HEAD to NECK(2), NECK to STAND BASE(2) 4
? 7-685-648-79 SCREW, +BVTP 3X12 TYPE2 IT-3 TERMINAL AREA(1) 1
? 2-580-639-01 SCREW, +BVTP 4X12 TYPE2 IT-3 RC(5) 5
? 7-685-661-71 SCREW, +BVTP 4X12 TYPE2 IT-3 NOT IN THIS MODEL 0
? 4-257-907-01 JOINT, STAND RC(2) 2
? 4-268-126-02 SCREW, ORNAMENTAL M6X12 RC(2) 2
? 2-990-421-41 SCREW (+PSW) (M3X6) GE3A(5), BATV(5) 8
? 2-580-602-01 SCREW, +PSW M4X12 NOT IN THIS MODEL 0
? 2-580-592-01 SCREW, +PSW M3X8 NOT IN THIS MODEL 0
? 7-685-646-79 SCREW, +BVTP 3X8 TYPE2 IT-3 HMS3(1) 1
NOTA: Componentes identificados por sombras
e a marca são críticos para segurança.
!
Troque somente pelo código de peça indicado.
NOTA: Os componentes identificados por um quadro vermelho e a marca
contém informação confidencial. Instruções específicas devem ser seguidas
sempre que estes componentes são reparados e/ou substituídos.
Veja Apêndice A: Componentes Chaves de Criptografia no final deste manual.
CONECTORES
SOMENTE KDL-22EX425
552
551
553
554
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI] Nº REF. Nº PEÇA DESCRIÇÃO
* 551 1-910-800-84 CONJUNTO CONECTOR 14P
* 552 1-910-800-86 CONJUNTO CONECTOR 28P
* 553 1-838-831-11 CABO PLANO FLEXÍVEL (LVDS) I1 22WS
* 554 1-910-800-87 CONJUNTO DE CONEXÃO
[CONJUNTO INCLUI]
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 62
Page 69
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
SOMENTE KDL-32EX425/32EX525
601
602
NOTA: Componentes identificados por sombras
e a marca são críticos para segurança.
Troque somente pelo código de peça indicado.
!
NOTA: Os componentes identificados por um quadro vermelho e a marca
contém informação confidencial. Instruções específicas devem ser seguidas
sempre que estes componentes são reparados e/ou substituídos.
Veja Apêndice A: Componentes Chaves de Criptografia no final deste manual.
SOMENTE KDL-40EX525 SOMENTE KDL-46EX525
651
701
652
702
603
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
* 601 1-910-801-03 CONJUNTO CONECTOR 28P
* 602 1-838-833-11 CABO PLANO FLEXÍVEL (LVDS) I1 32WS
(SOMENTE KDL-32EX425)
602 1-838-883-11 (LVDS) FFC COM CONECTOR I1 32S
(SOMENTE KDL-32EX525)
* 603 1-910-801-07 CONJUNTO DE CONEXÃO
653
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
* 651 1-910-801-57 CONJUNTO CONECTOR 28P
* 652 1-838-881-11 (LVDS) FFC COM CONECTOR I1 40S
* 653 1-910-801-62 CONJUNTO DE CONEXÃO
703
Nº REF Nº PEÇA DESCRIÇÃO [CONJUNTO INCLUI]
* 701 1-910-801-67 CONJUNTO CONECTOR 28P
* 702 1-838-880-11 (LVDS) FFC COM CONECTOR I1 46S
* 703 1-910-801-73 CONJUNTO DE CONEXÃO
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 63
Page 70
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
ACESSÓRIOS E EMBALAGEM
4-273-012-11 MANUAL, INSTRUÇÕES
* 4-271-055-11 SUPLEMENTO (INSTALAÇÃO DO SUPORTE)
(SOMENTE KDL-32EX425/32EX525/40EX525)
GERAL
4-262-708-01 GRAMPO, CABLE
4-272-200-01 FITA DUPLA FACE (PAINEL)
FAÇA O PEDIDO DESTA PEÇA APÓS TROCAR O PAINEL LCD
4-188-302-11 CHAVE HEXAGONAL
(SOMENTE KDL-46EX525)
4-100-136-01 FOLHA (NÚCLEO), C
(SOMENTE KDL-40EX525/46EX525)
4-256-443-01 FOLHA, RADIAÇÃO (BAT-L/V)
FAÇA O PEDIDO DESTA PEÇA APÓS TROCAR O PAINEL LCD
4-256-454-02 ESPAÇADOR (G A)
(SOMENTE KDL-22EX425)
4-279-121-11 ESPAÇADOR (GA) +C)
(TODOS MODELOS, EXCETO KDL-22EX425)
7-600-031-96 FITA (3M 1350FW-1)15MMX66M WHT
7-632-452-24 FITA (NO.303) 18MMX35M YEL
2-580-602-01 SCREW, +PSW M4X12
(SOMENTE KDL-22EX425)
(PARAFUSOS PARA PRENDER O SUPORTE DE MESA NO TV LCD)
2-580-608-01 SCREW, +PSW M5X16
(TODOS, EXCETO KDL-22EX425)
(PARAFUSOS PARA PRENDER O SUPORTE DE MESA NO TV LCD)
4-259-541-01 PARAFUSO DO USUÁRIO ST
(SOMENTE KDL-46EX525)
(PARAFUSO PARA PRENDER A TAMPA DO SUPORTE DO PEDESTAL
Para proteção do produto e razões de segurança, a Sony recomenda que
use os parafusos fornecidos com o TV
CUIDADO: Estes parafusos não podem ser usados para prender o TV nos
Suportes de Instalação na Parede
Para proteção do produto e razões de segurança, a Sony recomenda que
use os parafusos fornecidos com o TV
CUIDADO: Estes parafusos não podem ser usados para prender o TV nos
Suportes de Instalação na Parede
E A TAMPA DO PEDESTAL NA DOBRADIÇA)
CONTROLE REMOTO
Y-8287-457-A CONTROLE REMOTO (RM-YD064)
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 64
Page 71
SEÇÃO 6 - DESMONTAGEM/INFORMAÇÃO DO CÓDIGO DA PEÇA
DIAGRAMA DA FIAÇÃO
SOMENTE KDL-22EX425
FIGURA 6-1. DIAGRAMA DA FIAÇÃO GERAL KDL-22EX425
SOMENTE KDL-32EX425/32EX525
SOMENTE KDL-40EX525
FIGURA 6-3. DIAGRAMA DA FIAÇÃO GERAL KDL-40EX525
SOMENTE KDL-46EX525
FIGURA 6-4. DIAGRAMA DA FIAÇÃO GERAL KDL-46EX525
FIGURA 6-2. DIAGRAMA DA FIAÇÃO GERAL KDL-32EX425/32EX525
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 65
Page 72
SEÇÃO 7 - AJUSTES DE SERVIÇO
VISÃO GERAL
Como mencionado na “Seção 2 - Configuração do Software” na página
13 os modelos neste manual utilizam um tipo “genérico” de Placa
Principal, portanto, certas configurações de ajuste de serviço devem
ser confirmadas quando a Placa Principal, Painel LCD ou Placa TCON
for substituída,
ATUALIZANDO O SOFTWARE
Após trocar a Placa Principal, Painel LCD ou Placa TCON, você
DEVE o SOFTWARE para a versão mais recente.
ACESSANDO OS AJUSTES DE SERVIÇO
1. O TV deve estar no modo de espera (Desligado).
2. Acesse o Modo de Serviço pressionando as teclas a
seguir no Controle Remoto em um segundo cada
uma:
DISPLAY
Canal
5
Volume
5
+
POWER
DISPLAY
POWER
.
VOLUME+
RM-YD064
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 66
Page 73
SEÇÃO 7 - AJUSTES DE SERVIÇO
Nome da Categoria
3. O Menu DIGITAL Service aparece.
NOTA: Existem 3 Menus de Serviço para este modelo,
DIGITAL, CHASSIS e VPC. Se o Menu DIGITAL Service
não for mostrado, pressione ou no
JUMP OPTIONS
Controle Remoto.
DIGITAL SERVICE
001 OP
000 VERS ---
<MAIN> <EXT>
DM1.301W00AA RF:01.05
WF1.003W00AA WF:2.0.0.99
DF1.001W00AA WF:0B
YM1.010W00AA CAN:X.XXX
DB2.105W00AA FDlXXXX
(DM1.301W00A)
DD1.016W00AA
WP0.521W00AA <PEM>
MID:1C117081 PM1.012W00LU
PID:0402000 PB1.000W00LU
PNL:LTU400HM0101
POP:X.XXX
FIGURA 7-4. AMOSTRA DO MENU DIGITAL SERVICE
CHASSIS SERVICE
000
000
FIGURA 7-5. AMOSTRA DO MENU CHASSIS SERVICE
PL1.011J46LUX
PD1.011J46LUX
pressione
OPTIONS
ou
WYVERN
S2_NOISE_TH 32
JUMP
VISUALIZANDO OU ALTERANDO DADOS DE SERVIÇO
Dentro de cada Menu de Serviço existem Categorias e informações.
Número
da Categoria
Número do Item
FIGURA 7-6. DEFINIÇÕES DOS DADOS DE SERVIÇO
Use as teclas no Controle Remoto para rever ou alterar os dados de
serviço
4. Para alterar a Categoria, pressione para mover para
Próxima Categoria ou pressione para voltar para a
Categoria Anterior.
Nota: Pressionando ou somente as Categorias
dentro do Menu de Serviço mostrado, são alteradas.
5. Para alterar o item de ajuste, pressione para mover
para o Próximo Item ou para voltar para o Item Anterior.
6. Para alterar o Valor do Dado, pressione para aumentar
o valor ou diminuiur o Valor do Dado.
7. Pressione depois pressione para GRAVAR
6
MUTING
(salvar) as alterações.
8. Para sair do modo de serviços, pressione ou
desligue o TV.
CHASSIS SERVICE
000
000
Nome do Item
WYVERN
S2_NOISE_TH 32
Valor do Dado
2
5
2
5
1
4
3
0
HOME
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 67
Page 74
SEÇÃO 7 - AJUSTES DE SERVIÇO
VERIFICANDO OS AJUSTES DE SERVIÇO
Os procedimentos a seguir devem ser executados após atualizar o
software para assegurar que o dado de ajuste de serviço é preciso.
● Verifique o Código de Segmento
● Verifique o Destino
● Verifique o Nome do Modelo
VERIFICANDO O CÓDIGO DO SEGMENTO
Após atualizar o software, entre no Modo de Serviço para verificar se
o valor do dado do Código de Segmento está ajustado.
CUIDADO: Selecionar o destino incorreto pode exigir a substituição
da Placa Principal.
1. O TV deve estar no modo de espera (Desligado).
2. Acesse o Modo de Serviço pressionando as teclas a
seguir no Controle Remoto em um segundo entre uma
e outra:
DISPLAY
Canal
5
Volume
+
POWER
.
3. Pressione para mover para a categoria 002 MODEL.
DIGITAL SERVICE
002 MODEL
000 SEG
4. Usando a tabela, pressione para aumentar o valor do
dado ou para diminuir o valor do dado, para selecionar
2
I1_I5
3
6
o valor de dado de código de segmento correto.
SEGMENTDATAVALUE
P-1 I1
5. Continue com “Verificando o Destino”.
VERIFICANDO O DESTINO
Pode ser necessário selecionar o modelo correto após atualizar o
software.
6. Pressione para mover para o item 001 DEST.
1
DIGITAL SERVICE
001 OP
000 VERS ---
<MAIN> <EXT>
DM1.301W00AA RF:01.05
WF1.003W00AA WF:2.0.0.99
DF1.001W00AA WF:0B
YM1.010W00AA CAN:X.XXX
DB2.105W00AA FDlXXXX
(DM1.301W00A)
DD1.016W00AA
WP0.521W00AA <PEM>
MID:1C117081 PM1.012W00LU
PID:0402000 PB1.000W00LU
PNL:LTU400HM0101
POP:X.XXX
PL1.011J46LUX
PD1.011J46LUX
DIGITAL SERVICE
002 MODEL
001 DEST BRA
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 68
Page 75
SEÇÃO 7 - AJUSTES DE SERVIÇO
7. Usando a tabela, pressione para aumentar o valor
do dado ou para diminuir, para selecionar o destino
6
3
correto do TV.
DESTINO VALOR
BRAZIL BRA
CUIDADO: Verifique se o DESTINO está ajustado
corretamente antes de prosseguir com o próximo passo.
Se outro valor de destino for selecionado, ele pode
corromper o software o que poderá exigir a troca da
Placa Principal.
8. Prossiga com “Verificando o Nome do Modelo”.
VERIFICANDO O NOME DO MODELO
Pode ser necessário selecionar o nome correto do modelo após
atualizar o software.
9. Pressione para mover para o item 002 MODEL.
DIGITAL SERVICE
002 MODEL
002 MODELNAME KDL-40EX525
1
AJUSTES OPCIONAIS
Todos os TVs Sony estão ajustados para o melhor desempenho de
visualização. Consulte as instruções a seguir se o consumidor pedir
ajustes adicionais.
AJUSTES NO EQUILÍBRIO DO BRANCO
Os dados do Equilíbrio do Branco estão no Menu de Serviço Digital.
1. O TV deve estar no modo de espera (Desligado).
2. Pressione as teclas a seguir no Controle Remoto em
um segundo cada uma:
DISPLAY
POWER
Canal
.
DIGITAL SERVICE
001 OP
000 VERS ---
<MAIN> <EXT>
DM1.301W00AA RF:01.05
WF1.003W00AA WF:2.0.0.99
DF1.001W00AA WF:0B
YM1.010W00AA CAN:X.XXX
DB2.105W00AA FDlXXXX
(DM1.301W00A)
DD1.016W00AA
WP0.521W00AA <PEM>
MID:1C117081 PM1.012W00LU
PID:0402000 PB1.000W00LU
PNL:LTU400HM0101
POP:X.XXX
5
Volume
PL1.011J46LUX
PD1.011J46LUX
+
10. Se o modelo correto não for mostrado, pressione
3
até que o modelo correspondente ao TV seja mostrado.
11. Pressione depois pressione para GRAVAR
MUTING
0
(Salvar) as alterações.
12. Para sair do modo de serviço, pressione ou
HOME
desligue o TV.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 69
Page 76
SEÇÃO 7 - AJUSTES DE SERVIÇO
3. Pressione ou no Controle Remoto até o
JUMP OPTIONS
menu VPC aparecer.
VPC SERVICE
000
000
4. Pressione para mover para a Categoria “006 WB”.
2
VPC SERVICE
006
000
5. Para alterar o valor de R_DRV, pressione para
aumentar o valor ou para diminuir o valor.
NOTA: O valor deve ser ajustado entre a faixa de 1 a
DATA_COPY
BU_TRANS 0
WB
R_DRV 128
3
6
255.
6. Pressione para ir para o próximo item (001 G_DRV).
7. Para alterar o valor, pressione para aumentar o valor
6
ou para diminuir o valor.
1
3
8. Repita os passos 6 e 7 para cada um dos seguintes itens:
002 B_DRV
003 R_BKG
004 G_BKG
005 B_BKG
9. Para salvar as alterações, pressione depois
pressione .
0
10. Para sair do modo de serviço, pressione ou
MUTING
HOME
desligue o TV.
RESTAURANDO O TV PARA AS CONDIÇÕES DE FÁBRICA
Use as instruções a seguir para restaurar os Ajustes do Usuário e
Memória do Canal para as condições ajustadas pela fábrica.
1. Enquanto pressiona no Controle Remoto, pressione
a tecla POWER na Unidade Chaveador de TV do
aparelho.
2. O aparelho reinicia e mostra a tela de Ajuste Inicial.
Isto pode levar vários minutos.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 70
Page 77
SEÇÃO 7 - AJUSTES DE SERVIÇO
RESTAURANDO O TV PARA AS CONDIÇÕES DE FÁBRICA USANDO O MODO DE SERVIÇO
1. O TV deve estar no modo de espera (Desligado).
2. Pressione as teclas a seguir no Controle Remoto em
um segundo cada uma:
DISPLAY
3. Se necessário, pressione ou para ir
para o modo DIGITAL.
4. Pressione .
“SERVICE” altera para RST verde.
5. Pressione .
RST executa o comando e mostra EXE.
6. Pressione .
EXE-RST mostra verde, depois vermelho, indicando
que o TV está gravando os dados.
Quando o processo está completo o texto SERVICE
verde aparece e o LED aparece como mostrado abaixo:
7. Ciclo de alimentação CA (desconecte e conecte o cabo
CA da tomada elétrica).
O aparelho reinicia e mostra a tela de Ajuste Inicial.
Isto pode levar vários minutos.
Canal
8
MUTING
0
TIMER Standby POWERTIMER Standby POWER
5
Volume
+
JUMP OPTIONS
POWER
.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 71
Page 78
is a trademark of Sony Electronics
Reproduction in whole or part without written permission is prohibited. All rights reserved
English
© 2011.2
9-888-401-01
Sony Corporation
Sony Technology Center
Technical Services
Service Publication Department
2011BJ74WEB-1
Printed in USA
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 72
Page 79
APÊNDICE A - REMOVENDO A TAMPA TRASEIRA
REMOVENDO O CABO DE ALIMENTAÇÃO DA TAMPA TRASEIRA
O Cabo de Alimentação CA está conectado na Placa de Alimentação
e depois passa através da Tampa Traseira. Quando remover a Tampa
Traseira tenha cuidado para não puxar o Cabo de Alimentação CA
pois isto pode danificar o cabo.
Cuidado: Estas instruções devem ser seguidas sempre que
remover a Tampa Traseira.
SOMENTE KDL-22EX425
1. Usando as instruções fornecidas em “Removendo a
Tampa Traseira e a Tampa CA” na página 54, remova
os parafusos da Tampa Traseira.
2. Remova 1 parafuso da Tampa CA.
3. Levante a Tampa Traseira com a Tampa CA e o Cabo
de Alimentação anexados.
NOTA: Segure o Cabo de Alimentação CA enquanto
levanta a Tampa Traseira. Não puxe o Cabo de Alimentação ou o conector na Placa de Alimentação pode ser
danificado.
4. Desconecte o Cabo de Alimentação CA para destacar
da Placa de Alimentação.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 A-1
Page 80
APÊNDICE A - REMOVENDO A TAMPA TRASEIRA
5. Libere os clipes no interior da tampa traseira para
destacar a Tampa CA.
SOMENTE KDL-32EX425/32EX525
1. Usando as instruções fornecidas em “Removendo a
Tampa Traseira e Tampa CA” na página 54, remova os
parafusos na Tampa Traseira.
2. Remova 1 parafuso da Tampa CA.
3. Usando a ilustração, localize os clipes que seguram a
Tampa Traseira na Moldura, comece a levantá-la
cuidadosamente para destacá-la da Moldura.
4. Comece a levantá-la cuidadosamente para destacar da
Moldura.
DICA: O uso de um objeto
para manter um espaço
Cuidadosamente,
levante apenas o
suficiente para segurar
a parte interna da
Tampa Traseira
5. Continue puxando a Tampa Traseira para cima da
Moldura uma parte de cada vez.
aberto entre a tampa traseira
e a moldura pode ser útil,
mas cuidado para não riscar
nenhuma das duas partes.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 A-2
Page 81
APÊNDICE A - REMOVENDO A TAMPA TRASEIRA
6. Levante a Tampa Traseira com a Tampa CA e o Cabo
de Alimentação CA anexados.
NOTA: Segure o Cabo de Alimentação CA enquanto
levanta a Tampa Traseira. Não puxe o Cabo de Alimentação CA ou o conector na Placa de Alimentação pode
ser danificado.
7. Desconecte o Cabo de Alimentação CA para destacar
da Placa de Alimentação.
8. Libere os clipes no interior da tampa traseria para
destacar a Tampa CA.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 A-3
Page 82
APÊNDICE A - REMOVENDO A TAMPA TRASEIRA
SOMENTE KDL-40EX525
1. Usando as informações fornecidas em “Removendo a
Tampa Traseira e Tampa CA” na página 54, remova os
parafusos da Tampa Traseira.
2. Remova 1 parafuso da Tampa CA.
3. Usando a ilustração, localize os clipes que prendem a
Tampa Traseira na Moldura, comece a levantá-la com
cuidado para destacá-la da Moldura.
Este gancho solta automaticamente
4. Comece a levantá-la cuidadosamente para destacar da
Moldura.
5. Continue puxando a Tampa Traseira para cima da
Moldura uma seção de cada vez.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 A-4
Page 83
APÊNDICE A - REMOVENDO A TAMPA TRASEIRA
6. Levante a Tampa Traseira com a Tamp CA e o Cabo
de Alimentação CA anexados.
NOTA: Segure o Cabo de Alimentação CA enquanto
levanta a Tampa Traseira. Não pixe o Cabo de Alimentação CA ou o conector na Placa de Alimentação pode
ser danificado.
7. Desconecte o Cabo de Alimentação CA para destacar
da Placa de Alimentação.
8. Libere os clipes no interior da tampa traseira para
destacar a Tampa CA.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 A-5
Page 84
APÊNDICE A - REMOVENDO A TAMPA TRASEIRA
SOMENTE KDL-46EX525
1. Usando as instruções fornecidas em “Removendo a
Tampa Traseira e Tampa CA” na página 54, remova os
parafusos da Tampa Traseira.
2. Remova 1 parafuso da Tampa CA.
3. Usando a ilustração, localize os clipes que prendem a
Tampa Traseira na Moldura, comece a levantá-la com
cuidado para destacá-la da Moldura.
Este gancho solta automaticamente
4. Comece a levantar cuidadosamente a Tampa Traseira
para destacá-la da Moldura.
DICA: O uso de um
objeto para manter
um espaço aberto
entre a tampa traseira
e a moldura pode ser
útil, mas cuidado para
não riscar nenhuma
das duas partes.
Cuidadosamente, levante
apenas o suficiente para
segurar a parte interna da
Tampa Traseira
5. Continue puxando a Tampa Traseira para cima da
Moldura, uma seção de cada vez.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 A-6
Page 85
APÊNDICE A - REMOVENDO A TAMPA TRASEIRA
6. Tenha cuidado quando levantar a Tampa Traseira da
Moldura pela Área do Terminal.
DICA: Segura a Tampa Traseira colocando a mão sobre
o furo do parafuso na Tampa Traseira.
7. Levante a Tampa Traseira com a Tampa CA e o Cabo
de Alimentação anexados.
NOTA: Segure o Cabo de Alimentação CA enquanto
levanta a Tampa Traseira. Não puxe o Cabo de Alimentação CA ou o conector da Placa de Alimentação pode
ser danificado.
8. Desconecte o Cabo de Alimentação CA para destacar
da Placa de Alimentação.
9. Libere os clipes no interior da tampa traseira para
destacar a Tampa CA.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 A-7
Page 86
APÊNDICE B - INSTALANDO A TAMPA TRASEIRA
RECOLOCANDO A TAMPA TRASEIRA NA MOLDURA
As instruções a seguir fornecem informações adicionais para recolocar a Tampa Traseira no Painel LCD.
SOMENTE KDL-32EX425/32EX525
1. Coloque cuidadosamente o Painel LCD voltado para baixo em um pano macio .
2. Recoloque a Tampa Traseira.
3. Usando a ilustrção, certifique-se de que a Tampa Traseira está firmemente presa, alinhando as aberturas na Tampa Traseira
com os clipes na Moldura e depois pressione a Tampa Traseira na Moldura.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 B-1
Page 87
APÊNDICE B - INSTALANDO A TAMPA TRASEIRA
SOMENTE KDL-40EX525
1. Coloque cuidadosamente o Painel LCD voltado para
baixo em um pano macio.
2. Recoloque a Tampa Traseira.
3. Usando a ilustração abaixo, certifique-se de que a
Tampa Traseira está firmemente presa, alinhando as
aberturas na Tampa Traseira com os clipes na Moldura
e depois pressione a Tampa Traseira na Moldura.
SOMENTE KDL-46EX525
1. Coloque cuidadosamente o Painel LCD voltado para
baixo em um pano macio.
2. Recoloque a Tampa Traseira.
3. Usando a ilustração abaixo, certifique-se de que a
Tampa Traseira está firmemente presa, alinhando as
aberturas na Tampa Traseira com os clipes na Moldura
e depois pressione a Tampa Traseira na Moldura.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 B-2
Page 88
APÊNDICE C - SUBSTITUINDO O PAINEL LCD
REMOVENDO O PAINEL LCD DA MOLDURA
O Painel LCD é preso à Moldura usando fita dupla face. Quando
substituir o painel, você deve substituir também a fita.
SOMENTE KDL-22EX425
Cuidado: Estas instruções devem ser seguidas sempre que
separar o Painel LCD da Moldura.
1. Usando as informações fornecidas em “Removendo a
Tampa Traseira e Tampa CA” na página 54 remova a
tampa traseira, todas as placas e conectores.
CUIDADO: Para evitar danos no painel e moldura, sem-
pre deite o TV com a moldura para baixo sobre um pano
para retirar o painel da moldura. Colocar o painel voltado
para o pano e tentar puxar a moldura para fora do painel
pode causar danos no painel.
2. Levante a parte superior do Painel LCD para destacar
da Moldura e remover a fita dupla face.
3. Levante as laterais do Painel LCD para destacar da
Moldura e remover a fita dupla face.
4. Levante a base do Painel LCD para destacar da Moldura
e remova a fita dupla face.
DICA: Após detacar a parte superior e as laterais do
Painel LCD da Moldura, coloque um pano macio entre
o Painel LCD e a Moldura para que eles não prendam
enquanto remove a base do Painel LCD.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 C-1
Page 89
APÊNDICE C - SUBSTITUINDO O PAINEL LCD
5. Para destacar a base do Painel LCD da Moldura, puxe
o Painel LCD para cima enquanto empurra a Moldura
para baixo, como mostrado abaixo.
6. Continue o processo até que o painel seja removido da
Moldura.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 C-2
Page 90
APÊNDICE C - SUBSTITUINDO O PAINEL LCD
TODOS, EXCETO KDL-22EX425
Cuidado: Estas instruções devem ser seguidas sempre que
separar o Painel LCD da Moldura.
1. Usando as instruções fornecidas em “Removendo a
Tampa Traseira e a Tampa CA” na página 54, remova
a tampa traseira, todas as placas e conectores.
CUIDADO: Para evitar danos no painel e moldura, sem-
pre deite o TV com a moldura para baixo sobre um pano
para retirar o painel da moldura. Colocar o painel voltado
para o pano e tentar puxar a moldura para fora do painel
pode causar danos no painel.
2. Remova os Suportes do Painel.
NOTA: Uma chave de fenda pode ser usada para
remover os suportes.
Panel Bracket
3. Remova a Placa HMS3 e a Placa HLR2.
NOTA: O Suporte LED é parte do conjunto da moldura.
4. Coloque uma mão entre o Painel LCD e a moldura,
comece a levantar com cuidado o painel da moldura.
Levante e
segure a
parte do
painel.
NÃO segure
nas células
LCD
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 C-3
Page 91
APÊNDICE C - SUBSTITUINDO O PAINEL LCD
5. Continue o processo até que o painel seja removido
da moldura.
Levante
lentamente
uma seção
por vez.
RECOLOCANDO O PAINEL LCD NA MOLDURA
A fita dupla face usada para prender o Painel LCD na Moldura deve
ser substituída sempre que o painel ou a moldura for substituída.
SOMENTE KDL-22EX425
1. Coloque a moldura de reposição voltada para baixo
sobre um pano macio.
2. Usando as 2 próximas ilustrações, certifique-se de que
toda a fita original foi removida do painel LCD e da
moldura.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 C-4
Page 92
APÊNDICE C - SUBSTITUINDO O PAINEL LCD
3. Usando a ilustração abaixo, coloque a fita dupla face
na moldura.
Modelos de 22” usam 1 peça
TODOS, EXCETO KDL-22EX425
1. Coloque a moldura de reposição voltada para baixo
sobre um pano macio.
2. Certifique-se de que toda a fita original foi removida do
painel LCD e da moldura.
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 C-5
Page 93
APÊNDICE C - SUBSTITUINDO O PAINEL LCD
3. Usando as ilustrações a seguir, coloque a fita dupla
face na moldura.
32”
Modelos de 32” usam 2 peças
40”
4. Coloque a parte superior do Painel LCD na moldura.
a.
Ajuste o lado direito e esquerdo de forma que o
painel encaixe firmemente na moldura.
b. Coloque lentamente a base do painel dentro da
moldura.
a
b
5. Certifique-se de que o painel está firmemente colocado
dentro da moldura.
Modelos de 40” usam 2 peças
46”
Modelos de 46” usam 3 peças
KDL-22EX425/32EX425/32EX525/40EX525/46EX525 C-6
Loading...
