5-014-681-32(1)

Television

Tea tm ik

Atsauces ceļvedis

Trumpasis vadovas

Referentni vodič

Referenčni priročnik

Referentni vodič

KD-85ZH8 / 75ZH8

Juhendite teave

Selle teleriga on kaasas järgmised juhendid. Hoidke juhendid edaspidiseks kasutamiseks alles.

Seadistusjuhend

• Teleri paigaldamine ja seadistamine.

Teatmik (käesolev juhend) / ohutuse dokumendid

• Ohutusteave, kaugjuhtimispult, tõrkeotsing, seinale paigaldamine, tehnilised andmed jne.

Spikker (ekraanil kuvatav juhend)

• Seaded, Android TV funktsioonid, internetiühendus, tõrkeotsing jne.

• Avamiseks vajutage kaugjuhtimispuldil nuppu HELP ja valige Spikker.

OLULINE – Lugege enne oma Sony toote kasutamist lõppkasutaja tarkvara litsentsilepingut. Toote kasutamine

näitab lõppkasutaja tarkvara litsentsilepinguga nõustumist. Teie ja Sony vaheline tarkvara litsentsileping on saadaval veebis Sony veebisaidil (http://www.sony.net/ tv-software-licenses/) või teie toote ekraanil. Avage [Seaded]  [Seadme eelistused]  [Teave]  [Juriidiline teave]  [Teated ja litsentsid].

Märkused

• Enne teleri kasutamist lugege läbi „Ohutusteave”.

• Lisateavet ohutuse kohta leiate kaasasolevatest ohutuse dokumentidest.

• Seadistusjuhendis ja selles kasutusjuhendis olevad pildid ja joonised on vaid viiteks ning toode võib neil kujutatust erineda.

• Mudeli nimes olevale „xx”-ile vastab disaini, värvi või telerisüsteemi standardiga seotud number.

Identifitseerimiskleebise asukoht

Mudeli numbri, tootmiskuupäeva (aasta/kuu) ja toiteallika sildid paiknevad teleri või pakendi tagaküljel. Need leiate, kui eemaldate terminali katte.

TÄHTIS TEADE

Raadioseadmete teatis

Käesolevaga deklareerib Sony Corporation, et raadioseadme tüübid KD-85ZH8, KD-75ZH8 vastavad direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: http://www.compliance.sony.eu/

Märkus klientidele: järgnev teave kehtib ainult EL-i direktiive järgivates riikides müüdavate seadmete puhul.

Riikides/regioonides AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo kohaldatakse sellele raadioseadmele järgmised kasutamispiirangud või -nõuded : 5150 – 5350 MHz sagedusala kasutamine on lubatud üksnes siseruumides.

• Spikrit saate vaadata nutitelefonis.

https://rd1.sony.net/help/tv/ haep1/h_aep/

Ohutusteave

Paigaldamine/seadistamine

Paigaldage teler ja kasutage seda vastavalt järgnevatele juhistele, et vältida tule-, elektrišoki-, kahjustus- ja/või vigastusohtu.

Paig aldam ine

• Teleri peaks paigaldama lihtsasti juurdepääsetava seinakontakti lähedusse.

• Asetage televiisor kindlale tasasele pinnale, et vältida selle kukkumist ja sellest tulenevaid kehavigastusi või omandikahjustusi.

• Paigaldage teler kohta, kus seda poleks võimalik tõmmata, tõugata või ümber lükata.

• Paigaldage teler nii, et teleri lauapealne alus ei ulatu telerialusest kaugemale (pole komplektis). Kui lauapealne alus ulatub telerialusest eemale, võib see põhjustada teleri ümbervõi mahakukkumise ning tekitada kehavigastusi või telerit kahjustada.

Tran spo rti min e

• Enne teleri transportimist ühendage kõik kaablid lahti.

• Suure televiisori transportimiseks on vaja vähemalt kahte inimest (või mudeli KD-85ZH8 puhul vähemalt kolme inimest).

• Teleri käsitsi transportimisel hoidke seda vastavalt allpool näidatule. Ärge avaldage survet LCD-paneelile ja ekraani ümbritsevale raamile.

KD-85ZH8

10 mm - 12 mm

M6 Kruvi (pole komple ktis)

Juhe (pole komplektis)

Kruvi (pole

komplektis)

1,5 N·m {15 kgf·cm}

AV-vastuvõtja

Kõlari k aabel

10 mm

KD-75ZH8

• Teleri transportimisel ärge laske sel jõnksuda ega liigselt vibreerida.

• Teleri transportimisel paranduseks või kolides pakkige see algset karpi ja pakkematerjali kasutades.

Ümberkukkumise vältimine

Teleri kasutamine keskmise kõlarina

• Enne kaablite ühendamist ühendage lahti nii teleri kui ka AV-vastuvõtja toitejuhe.

• Tagage, et [Kõlarid] on seatud valikule [Helisüsteem].

Sahina vältimiseks, kui CENTER SPEAKER IN ei ole ühendatud AV-vastuvõtjaga, keelake [Teleri keskse kõlari režiim]. Üksikasju vaadake Spikrist.

Kaugjuhtimispult ja teler

MIC / Valg usand ur*

 

Kaugjuhtimispuldi kuju, nuppude asukoht, saadavus ja funktsioonid võivad olenevalt piirkonnast/riigist/teleri mudelist erineda.

REC LIST: Kuvage USB-kõvaketta või

digitaalvideo salvestuseadme (DVR)*4 salvestusloend.

(Sisendi valimine): Sisendallika

kuvamine ja valimine jms.

(Kiirsätted): Kiirsätted kuvamine. BACK/ HOME

  +/– (Helitugevus)

(Hüppamine)

 (Vaigistamine)*

CH +/–//: Valige kanal või järgmine

() / eelmine () leht.

 AUDIO: Valige mitmekeelse allikaga või

kaksikheliga saate heli (oleneb saate allikast).

(Subtiitriseaded)

Spikrimenüü kuvamiseks.

HELP:

///

 REC: Salvestage parajasti vaadatav

programm USB-kõvakettale või digitaalvideo salvestuseadmele (DVR-ile)*4.

EXIT

 (Mikrofon): Kasutage Google’i

assistenti*2*3 või häälotsingut*3. Teleri kasutamise vihjeteks vajutage nuppu

(mikrofon) ja öelge sõna „häälvihjed”.*

////: Ekraanimenüüs

navigeerimine ja valimine.

TV: Kuvage teleri kanalite loend või lülitage

sisendile.

  (Toide)

Numbrinupud

/ (Teabe/teksti kuvamine):

kuvamiseks.

 (Tekst): Tekstilise teabe kuvamiseks.

 Google Play / NETFLIX*

 GUIDE/ : Kuvage teleri või kaabel-/

satelliitvastuvõtja*2*4 digitaalne programmijuht.

Tea be

/ Värvinupud

  (Toide)

 Kaugjuhtimise sensor / Valgusandur /

 Integreeritud mikrofon*

LED*

2*3*7

Integreeritud mikrofoni aktiveerimiseks vajutage kaugjuhtimispuldi nuppu (mikrofon) ja järgige ekraanile ilmuvaid juhiseid.

*1 Kaugjuhtimispuldi taustvalgustus süttib, kui

valgusandur tuvastab, et ümbritsev valgus on madal. Taustvalguse automaatne süttimine on võimalik välja lülitada.

*2 Ainult teatud piirkondades/riikides/telerimudelitel/

keeltel.

*3 Google’i assistent või häälotsing nõuab

internetiühendust.

*4 [Kaabel-/satelliitvastuvõtja seadistamine] on

Kruvi (M6)

Seinale paigaldamise kinnitus

10 mm - 12 mm

Tel eri tagak ate

nõutav.

*5 Hõlbustusotsetee on kasutatav, kui vajutada ja

hoida nuppu  (Vaigistamine).

*6 Integreeritud mikrofoni LED kuulub samuti

komplekti.

*7 Energiatarve suureneb, sest kui integreeritud

mikrofon on lubatud, siis see kuulab alati.

Lisateabe saamiseks vt Spikrit.

Teleri paigaldamine seinale

Valikulise seinale paigaldamise kinnituse kasutamine (SU-WL450)* (pole komplektis)

Klientidele:

Toote kaitsmiseks ja ohutuse nimel soovitab Sony tungivalt, et laseksite teleri paigaldada Sony edasimüüjal või litsentsitud alltöövõtjal. Ärge püüdke seda ise paigaldada.

Sony edasimüüjatele ja lepingupartneritele:

Pöörake paigaldamise, korralise hoolduse ja toote kontrollimise ajal erilist tähelepanu ohutusele.

Seinale paigaldamise kinnituse paigaldusteave

Selle teleri kasutusjuhendis on toodud ainult teleri seinale paigaldamiseks ettevalmistamise sammud. Seinale paigaldamise kinnituse juhised leiate oma telerimudeli tootelehelt failist „Paigaldusteave (seinale paigaldamise kinnitus)”. https://www.sony.eu/support

Ettevalmistus seinale paigaldamiseks

Kinnitage kindlasti vastavalt seadistusjuhendile enne teleri seinale paigaldamist lauapealne alus.

• Valmistage teler Seinale paigaldamise kinnitusele ette enne kaablite ühendamist.

• Järgige teie mudelile sobiva Seinale paigaldamise kinnitusega kaasasolevaid suuniseid. Teleri paigaldamiseks on vajalik piisav kogemus, eriti seina tugevuse määramisel, et teha kindlaks, kas see suudab teleri kaalu kanda.

• Usaldage toote seinale paigaldamine kindlasti Sony edasimüüjatele või litsentsitud alltöövõtjatele ja pöörake paigaldamise ajal piisavat tähelepanu ohutusele. Sony ei vastuta mis tahes kahjustuste või vigastuste eest, mis on tingitud valest käsitsemisest või paigaldamisest.

• Seinale paigaldamise kinnituse kruvid pole komplektis.

• Seinale paigaldusi peaks teostama ainult kvalifitseeritud teeninduspersonal.

• Ohutuse tagamiseks on tungivalt soovitatav, et kasutaksite Sony lisatarvikuid, sealhulgas: Seinale paigaldamise kinnitus SU-WL450

• Seinale paigaldamise kinnituse kinnitamisel teleri külge kasutage kindlasti seinale paigaldamise kinnitusega kaasasolevaid kruve. Kaasasolevaid kruve tuleb kasutada vastavalt joonisele seinale paigaldamise kinnituse kinnituspinnast mõõdetuna. Kruvide läbimõõt ja pikkus sõltub Seinale paigaldamise kinnituse mudelist. Muude kruvide kasutamine peale komplektis olevate võib tuua kaasa teleri sisekahjustusi või põhjustada selle kukkumise jne.

• Hoidke kasutamata kruvisid ja lauapealset alust kindlas kohas, kuni olete valmis lauapealse aluse paigaldamiseks. Hoidke kruvid väikelastele kättesaamatus kohas.

* Ainult teatud piirkondades/riikides/telerimudelitel.

1 Eemaldage terminali katted.

KD-85ZH8

KD-75ZH8

2 Eemaldage teleri tagaküljelt kruvid.

2 Otsige abi menüüst Spikker, vajutades

kaugjuhtimispuldil nuppu HELP.

3 Ühendage teler internetti ja uuendage

tarkvara. Sony soovitab kindlasti teleri tarkvara uuendada. Tarkvara uuendamine lisab uusi funktsioone ja parandab teleri jõudlust.

4 Uurige Sony klienditoe veebilehte

(asjakohase teabe leiate selle juhendi lõpust).

Kui ühendate teleri pistikupessa, ei pruugi teler kohe sisse lülituda, isegi kui vajutada kaugjuhtimispuldi või teleri toitenuppu.

Süsteemi alglaadimine võtab aega. Oodake umbes üks minut ja seejärel vajutage seda uuesti.

Kaugjuhtimispult ei tööta.

 Vahetage patareid.

Lapseluku parool on ununenud.

 Sisestage PIN-koodiks 9999 ja sisestage uus PIN.

Lisateabe saamiseks tõrkeotsingu kohta vt Spikrit.

Tehnilised andmed

Tõrkeotsing

Üldiseks tõrkeotsinguks, näiteks siis, kui ekraan on must, heli puudub, pilt on kinni jäänud, teler ei reageeri või võrguühendus puudub, toimige järgmiselt.

1 Taaskäivitage teler, vajutades umbes viis

sekundit kaugjuhtimispuldil toitenuppu. Teler taaskäivitub. Kui sellest polnud kasu, lahutage teleri toitejuhe toitevõrgust. Seejärel vajutage teleri toitenuppu ja vabastage see. Oodake kaks minutit ja ühendage toitejuhe.

Süsteem

Paneeli tüüp: LCD-ekraan (vedelkristallekraan), LED-taustvalgus

TV vastuvõtustandardid: Oleneb riigist/valitud piirkonnast/teleri mudelist

Analoog: B/G, D/K, I Digitaalne: DVB-T/DVB-C/DVB-T2* Satelliit*1: DVB-S/DVB-S2

Värvisüsteem: PAL/SECAM/NTSC3.58 (ainult video)/NTSC4.43 (ainult video)

Kanalite vastuvõtt: Oleneb riigist/valitud piirkonnast/teleri mudelist

Analoog: UHF/VHF/Kaabel Digitaalne: UHF/VHF/Kaabel Satelliit*1: IF-sagedus 950-2150 MHz

Heliväljund: 12,5 W + 12,5 W + 12,5 W + 12,5 W + 5W + 5 W

Juhtmevaba tehnoloogia

Protokoll IEEE 802.11a/b/g/n/ac Bluetooth® versioon 4.2

Sagedusriba(d)

Sagedusvahemik Väljundvõimsus

Juhtmevaba LAN (Teler)

2400-2483,5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm

Bluetooth® (Teler)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (Kaugjuhtimispult)

2400-2483,5 MHz < 10,0 dBm

Sisend-/väljundpesad

Antenni/kaabel

75-oomine välisterminal VHF/UHF jaoks

Satelliitantenn*

F-tüüpi emane konnektor, 75 oomi. DiSEqC 1.0, LNB 13 V/18 V ja 22 kHz toon, ühe kaabliga edastamine EN50494.

Video-/audiosisend (minipesa)

HDMI IN 1/2/3/4 (HDCP 2.3-ühilduv)

Video:

4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p (24 Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC-vormingud* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*4*5, 3840 × 2160p (100, 120 Hz)*4*

Heli:

eARC (Enhanced Audio Return Channel) režiimis

Üksikasju vaadake Spikrist.

V.a eARC režiimis

5,1 kanaliga lineaarne PCM: 32/44,1/48/ 88,2/96/176,4/192 kHz 16/20/24 bitti, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (ainult HDMI IN 3)*

eARC režiimis

Üksikasju vaadake Spikrist.

ARC režiimis

Kahekanaliline lineaarne PCM: 48 kHz 16 bitti, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Digitaalne optiline pesa (kahekanaliline lineaarne PCM: 48 kHz 16 bitti, Dolby Audio, DTS)

AV IN

 (mini-stereopesa)

Kõrvaklapid

1, 2, 3 (HDD REC)* USB-seadme port ( 3 USB HDD seade REC-funktsioonile) USB-port 1 ja 2 toetavad High Speed USB-d (USB 2.0) USB-port 3 toetab Super Speed USB-d (USB 3.1 Gen 1)

CAM-i (tingimusliku juurdepääsu moodul) pesa

LAN 10BASE-T/100BASE-TX pesa (Sõltuvalt võrgu töökeskkonnast võib ühenduse kiirus erineda. Andmeside kiirus ja kvaliteet pole tagatud.)

CENTER SPEAKER IN

Keskmise kõlari sisend (ühendusklemm)

Toide, tootefišš ja muud

Toi te nõ ud ed

220 V – 240 V vahelduvvool, 50 Hz

Energiatõhususe klass

KD-85ZH8: C KD-75ZH8: C

Ekraani suurus (mõõdetud diagonaalselt) (umbes)

KD-85ZH8: 214,8 cm / 85 tolli KD-75ZH8: 189,3 cm / 75 tolli

Energiatarve Režiimis [Standardne]

KD-85ZH8: 487 W KD-75ZH8: 361 W

Režiimis [Ere]

KD-85ZH8: 815 W KD-75ZH8: 590 W

Aastane energiatarve*

KD-85ZH8: 675 kWh aastas KD-75ZH8: 501 kWh aastas

Ooterežiimi energiatarve*9*

KD-85ZH8: 0,50 W (63 W tarkvara/EPG värskendusrežiimis) KD-75ZH8: 0,50 W (52 W tarkvara/EPG värskendusrežiimis)

Ekraani eraldusvõime

7680 punkti (horisontaalne) × 4320 rida (vertikaalne)

Välj undvõimsus

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

Mõõtmed (umbes) (l × k × s) (cm)

koos lauapealse alusega

Standardasend: KD-85ZH8: 192,0 × 111,7 × 42,8 KD-75ZH8: 169,6 × 98,6 × 35,6 Kitsas asend: KD-85ZH8: 190,4 × 112,0 × 42,8 KD-75ZH8: 168,0 × 98,6 × 35,6

ilma lauapealse aluseta

KD-85ZH8: 190,4 × 110,9 × 8,4 KD-75ZH8: 168,0 × 97,7 × 8,4

Aluse laius (umbes) (cm)

Standardasend:

KD-85ZH8: 192,0 KD-75ZH8: 169,6

Kitsas asend:

KD-85ZH8: 86,5 KD-75ZH8: 62,3

Kaal (umbes) (kg)

koos lauapealse alusega

Standardasend: KD-85ZH8: 67,8 KD-75ZH8: 49,9 Kitsas asend: KD-85ZH8: 67,3 KD-75ZH8: 49,4

ilma lauapealse aluseta

KD-85ZH8: 65,6 KD-75ZH8: 47,9

Muud

Valikulised lisatarvikud

Seinale paigaldamise kinnitus: SU-WL450 Töökeskkonna temperatuur: 0 ºC – 40 ºC Töökeskkonna niiskus: 10 % – 80 % suhteline

õhuniiskus (mittekondenseeruv)

*1 Kõik telerikomplektid pole varustatud DVB-T2 või

DVB-S/S2 tehnoloogia või satelliitantenni terminaliga.

*2 Kui sisend on 4096 × 2160p ja seade [Laiekraani

režiim] väärtuseks on määratud [Normaalne], kuvatakse eraldusvõime 3840 × 2160p. 4096 × 2160p kuvamiseks määrake seade [Laiekraani režiim] väärtuseks [Täis 1] või [Täis 2].

*3 18 Gbit/s ühenduse toetamiseks määrake suvandi

[HDMI-signaalivorming] väärtuseks Täiustatud

vorming. *4 Üksikasju vt veebis olevast Spikrist. *5 Ainult HDMI IN 4. *6 Teleri audiosignaali audiosüsteemi suunamiseks

ühendage audiosüsteem liidesesse HDMI IN 3. *7 Ainult teatud piirkondades/riikides/telerimudelitel.

*8 Energiatarve (kWh) aastas, arvestades 365 päeva

4 tundi päevas töötava teleri energiatarvet. Tegelik energiatarve sõltub sellest, kuidas telerit kasutatakse.

*9 Määratletud ooterežiimi energiatarbeni jõutakse, kui

teler on tarvilikud siseprotsessid lõpule viinud.

*10Ooterežiimi energiatarve suureneb, kui teler on

ühendatud võrku.

Märkused

• Valikuliste lisatarvikute saadavus sõltub riigist/ piirkonnast/telerimudelist/laovarust.

• Kujundus ja tehnilised andmed võivad ilma etteteatamata muutuda.

• Google’i assistendi kasutamisel võivad olla vajalikud teenuste ja rakenduste tellimused ning kehtida võiad täiendavad tingimused ja/või tasud.

• Tootefišš selles juhendis vastab KOMISJONI DELEGEERITUD MÄÄRUSELE (EL) 1062/2010. Vaadake komisjoni veebisaidilt teavet (EL) 2019/2013 kohta.

Märkused digitaaltelevisiooni funktsiooni kohta

• Digi-TV (DVB maapealne, satelliit ja kaabel), interaktiivsed teenused ja võrgufunktsioonid ei pruugi olla kättesaadavad kõikides riikides või piirkondades. Mõnede pakkujate puhul või mõnedes võrgutingimustes ei pruugi mõned funktsioonid olla aktiveeritud või need ei pruugi korralikult toimida. Mõned TV teenusepakkujad võivad küsida oma teenuste eest tasu.

• See TV toetab digitaalringhäälingut kasutades MPEG-2, H.264/MPEG-4 AVC ja H.265/HEVC koodekeid, kuid me ei saa tagada ühilduvust kõikide operaatori-/teenusesignaalidega, mis võivad aja jooksul muutuda.

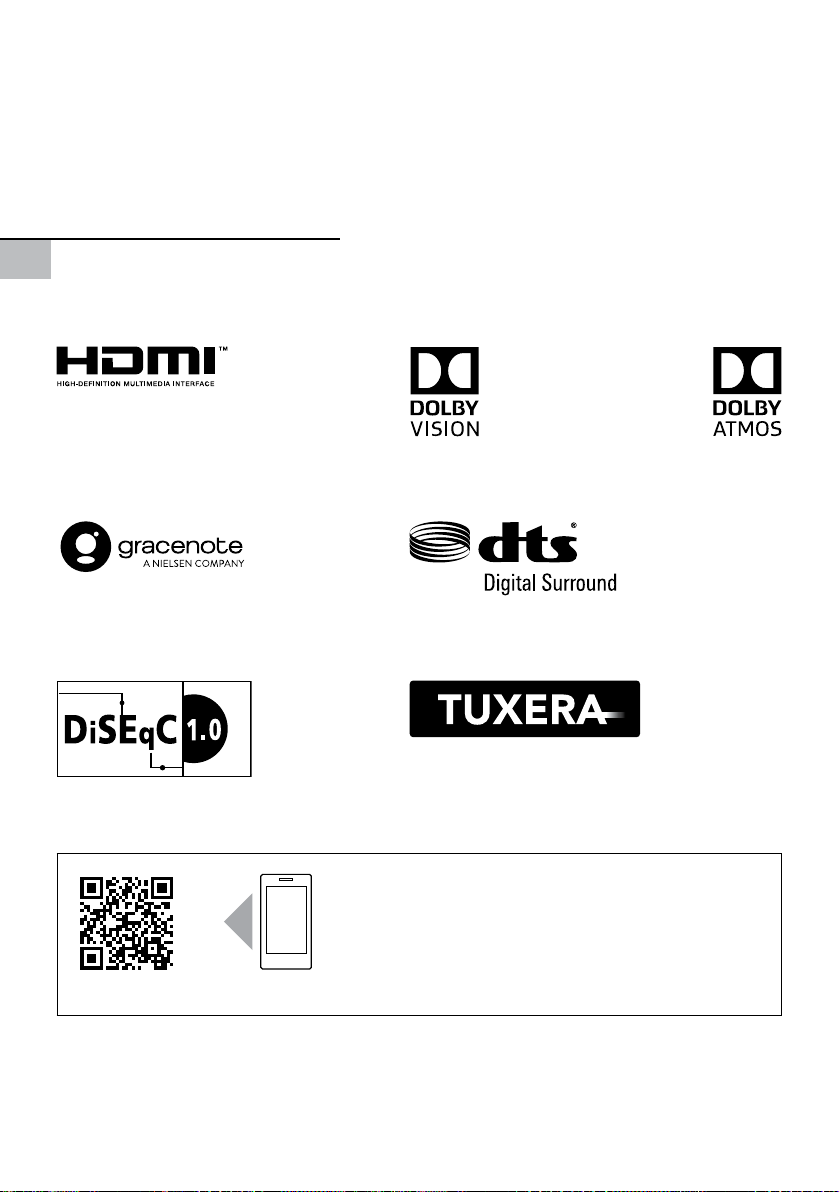

Teave kaubamärkide kohta

• Mõisted HDMI ja HDMI High-Definition Multimedia Interface ning HDMI logo on ettevõtte HDMI Licensing Administrator, Inc. kaubamärgid või registreeritud kaubamärgid Ameerika Ühendriikides ja teistes riikides.

• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio ja topelt-D sümbol on Dolby Laboratories kaubamärgid. Toodetud Dolby Laboratories litsentsi alusel. Konfidentsiaalsed avaldamata teosed. Autoriõigus © 2012-2018 Dolby Laboratories. Kõik õigused tagatud.

• Gracenote, Gracenote’i logo ja logotüüp ning logo „Powered by Gracenote” on ettevõtte Gracenote, Inc. registreeritud kaubamärgid või kaubamärgid USAs ja/või teistes riikides.

• Google, Google Play, Chromecast, YouTube, Android TV ning muud seotud märgid ja logod on ettevõtte Google LLC kaubamärgid.

• DTS-i patente vt veebisaidilt http:// patents.dts.com. Valmistatud ettevõtte DTS, Inc. litsentsi alusel. DTS, sümbol, DTS ja sümbol üheskoos ning Digital Surround on ettevõtte DTS, Inc. registreeritud kaubamärgid või kaubamärgid Ameerika Ühendriikides ja/ või teistes riikides. © DTS, Inc. Kõik õigused tagatud.

• Netflix on ettevõtte Netflix, Inc. registreeritud kaubamärk.

• DiSEqC™ on ettevõtte EUTELSAT kaubamärk. See teler toetab protokolli DiSEqC 1.0. Selle teleri abil ei saa juhtida mootoriga antenne.

• TUXERA on ettevõtte Tuxera Inc. registreeritud kaubamärk Ameerika Ühendriikides ja teistes riikides.

• Teised kaubamärgid kuuluvad nende vastavatele omanikele.

Toote registreerimisnumber (KOMISJONI DELEGEERITUD MÄÄRUS (EL) 2019/2013)

KD-85ZH8 (358677), KD-75ZH8 (358678).

Par rokasgrāmatām

Šis televizors tiek piegādāts ar šādām rokasgrāmatām. Lūdzam saglabāt rokasgrāmatas turpmākām uzziņām.

Uzsākšanas ceļvedis

• Televizora uzstādīšana un iestatīšana.

Atsauces ceļvedis (šī rokasgrāmata) / Drošības dokumentācija

• Drošības informācija, tālvadības pults, traucējummeklēšana, sienas stiprinājuma uzstādīšana, specifikācija utt.

Palīdzības ceļvedis (ekrāna rokasgrāmata)

• Iestatījumi, Android TV funkcijas, interneta savienojums, traucējummeklēšana utt.

• Lai to atvērtu, tālvadības pultī nospiediet pogu HELP un atlasiet Palīdzības ceļvedi.

SVARĪGI! – Iekams lietot jūsu iegādāto Sony izstrādājumu, izlasiet gala lietotāja programmatūras licences līgumu.

Lietojot izstrādājumu, pieņemat gala lietotāja programmatūras licences līguma nosacījumus. Starp jums un Sony spēkā esošās programmatūras licences līguma teksts ir pieejams tiešsaistē Sony tīmekļa vietnē (http://www.sony.net/ tv-software-licenses/) vai jūsu izstrādājuma ekrānā. Dodieties uz [Iestatījumi]  [Ierīces preferences]  [Par]  [Juridiskā informācija]  [Paziņojumi un licences].

Piezīme

• Pirms televizora darbināšanas izlasiet nodaļu “Drošības informācija”.

• Lai saņemtu plašāku informāciju par drošību, izlasiet piegādes komplektā iekļauto drošības dokumentāciju.

• Uzsākšanas ceļvedī un šajā rokasgrāmatā izmantotie attēli un ilustrācijas ir tikai informatīvas un var atšķirties no reālā izstrādājuma izskata.

• “xx” modeļa nosaukumā apzīmē ciparus, kas norāda dizainu, krāsu vai tajā izmantoto televizora sistēmu.

Identifikācijas uzlīmes atrašanās vieta

Uzlīmes ar modeļa numuru, ražošanas datumu (gads/mēnesis) un elektroenerģijas padeves nominālajiem parametriem atrodas televizora vai iepakojuma aizmugurē. Tās var atrast, noņemot pieslēgvietu pārsegu.

BŪTISKS PAZIŅOJUMS

• Palīdzības ceļvedi varat skatīt savā viedtālrunī.

https://rd1.sony.net/help/tv/ haep1/h_aep/

Šai radioiekārtai ir spēkā tālāk norādītie ekspluatācijas ierobežojumi vai prasību par lietošanas sankcionēšanu ierobežojumi AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovā : 5150 - 5350 MHz josla ir paredzēta tikai lietošanai iekštelpās.

Drošības informācija

Uzstādīšana/iestatīšana

Televizora uzstādīšana un izmantošana ir jāveic atbilstoši šiem norādījumiem, lai izvairītos no aizdegšanās, elektriskajiem triecieniem, bojājumiem un/vai ievainojumiem.

Uzstādīšana

• Televizors ir jāuzstāda netālu no viegli pieejamas strāvas padeves rozetes.

• Novietojiet televizoru uz stabilas, horizontālas virsmas, lai nepieļautu tā nokrišanu un cilvēku ievainošanu vai īpašuma bojājumus.

• Uzstādiet televizoru vietā, kur to nevar pavilkt, pabīdīt vai apgāzt.

• Uzstādiet televizoru tā, lai televizora galda statīvs neizvirzītos uz āru no televizora statīva (neietilpst komplektā). Ja galda statīvs izvirzās uz āru no televizora statīva, televizors var apgāzties, nokrist un izraisīt ievainojumus vai televizora bojājumus.

Paziņojums par radio iekār tām

Ar šo Sony Corporation paziņo, ka radioiekārta KD-85ZH8, KD-75ZH8 atbilst Direktīvas 2014/53/ES prasībām. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: http://www.compliance.sony.eu/

Paziņojums klientiem: informācija turpmāk attiecas uz aprīkojumu, kas tiek tirgots valstīs, kurām ir saistošas ES direktīvas.

Transportēšana

• Pirms televizora transportēšanas atvienojiet visus vadus.

• Lai transportētu lielu televizoru, ir nepieciešamas divas vai vairāk personas (trīs vai vairāk KD-85ZH8 gadījumā).

• Pārnēsājot televizoru ar rokām, turiet to, kā parādīts attēlā. Nedrīkst saspiest/pakļaut slodzei LCD paneli un ekrāna ietvaru.

KD-85ZH8

10 mm - 12 mm

Skrūve M6 (neietilpst komplektā)

Vads (neietilpst komple ktā)

Skrūve (neietilpst

komple ktā)

1,5 N·m {15 kgf·cm}

AV uztvērējs

Skaļruņa kabelis

10 mm

KD-75ZH8

• Televizora transportēšanas laikā nepakļaujiet to grūdieniem vai pārmērīgām vibrācijām.

• Transportējot televizoru remonta veikšanai vai pārvācoties uz citu dzīvesvietu, iepakojiet to, izmantojot oriģinālo kasti un iepakojuma materiālus.

Lai novērstu apgāšanos

Televizora izmantošana par vidējo skaļruni

• Pirms pievienojat kabeļus, atvienojiet televizora un AV uztvērēja strāvas vadus.

• Pārliecinieties, ka sadaļā [Skaļruņi] ir iestatīts vienums [Audio sistēma].

Lai nepieļautu šņākšanu, ja CENTER SPEAKER IN netiek pievienota AV uztvērējam, atspējojiet vienumu [TV vidējā skaļruņa režīms]. Sīkāku informāciju skatiet Palīdzības ceļvedī.

Tālvadības pults un televizors

MIC / Gaismas

sensors*

 

Tālvadības pults forma, tās pogu novietojums, pieejamība un funkcija var atšķirties atkarībā no jūsu reģiona/valsts/ televizora modeļa.

 GUIDE/ : Parādiet TV vai

kabeļtelevīzijas/satelīta uztvērēja*

2*4

digitālo programmu ceļvedi.

REC LIST: Parādiet USB HDD/DVR*

ierakstu

sarakstu.

(Ievades atlase): Attēlojiet un atlasiet

ievades avotu utt.

(Ātrie iestatījumi): Attēlojiet ātros

iestatījumus.

BACK/ HOME

  +/– (Skaļums)

(Pārlēkt)

 (Izslēgt skaņu)*

CH +/–//: Atlasiet kanālu vai nākamo

() / iepriekšējo () lapu.

 AUDIO: Atlasiet daudzvalodu avota skaņu

vai duālo skaņu (atkarībā no programmas avota).

(Subtitru iestatīšana)

Attēlojiet palīdzības izvēlni.

HELP:

///

 REC: Ierakstiet pašreiz skatīto

programmu, izmantojot USB HDD/DVR*4.

EXIT

 (Mikrofons): Izmantojiet Google

asistentu*2*3 vai balss meklēšanas funkciju*3. Lai saņemtu ieteikumus par televizora vadīšanu, nospiediet pogu

(mikrofons) un pasakiet frāzi “balss

ieteikumi”.*

////: Navigācija izvēlnē un

vienumu atlase ekrānā.

TV: Parādiet TV kanālu sarakstu vai

pārslēdzieties uz ievadi.

  (Ieslēgšana/izslēgšana)

Cipartaustiņi

/ (Informācijas/Teksta parādīšana):

Attēlojiet informāciju.

 (Teksts): Attēlojiet teksta informāciju.

 Google Play / NETFLIX*

/ Krāsu taustiņi

  (Ieslēgšana/izslēgšana)

 Tālvadības pults sensors / gaismas

sensors / LED*

 Iebūvēts mikrofons*

2*3*7

: Lai iespējotu

iebūvēto mikrofonu, nospiediet tālvadības pults pogu (mikrofons) un izpildiet ekrānā redzamās instrukcijas.

*1 Kad gaismas sensors būs noteicis vāju vides

apgaismojumu, iedegsies tālvadības pults fona izgaismojums. Fona automātisko izgaismojumu var izslēgt.

*2 Tikai dažos reģionos/valstīs/televizoru modeļiem/

valodām.

*3 Lai izmantotu Google asistentu vai balss

Skrūve (M6)

Kronšteins montāžai pie sienas

10 mm - 12 mm

Televizora aizmugurējais vāks

meklēšanas funkciju, ir nepieciešams interneta savienojums.

*4 Nepieciešams [Kabeļtelevīzijas/satelīta uztvērēja

iestatīšana] iestatījums.

*5 Pieejamības saīsne ir pieejama, turot nospiestu

pogu  (Izslēgt skaņu).

*6 Iekļauta iebūvētā mikrofona gaismas diode. *7 Enerģijas patēriņš palielināsies, jo iebūvētais

mikrofons nepārtraukti darbojas, ja ir iespējots.

Lai iegūtu plašāku informāciju, skatiet palīdzības ceļvedi.

Televizora uzstādīšana pie sienas

Izvēles Kronšteina montāžai pie sienas lietošana (SU-WL450)* (neietilpst komplektā)

Klientiem:

Ierīces aizsardzības un drošības nolūkos Sony stingri iesaka televizora uzstādīšanai pieaicināt Sony izplatītāja vai licencētu uzņēmēju speciālistus. Neuzstādiet to saviem spēkiem.

Sony izplatītājiem un darbu izpildītājiem:

Šīs ierīces uzstādīšanas, periodiskās apkopes un pārbaudes procesā ievērojiet visas prasības par drošību.

Informācija par Kronšteina montāžai pie sienas uzstādīšanu

Šajā televizora lietošanas rokasgrāmatā aprakstītas tikai sagatavošanas darbības pirms televizora uzstādīšanas pie sienas. Norādījumus Kronšteina montāžai pie sienas skatiet uzstādīšanas informācijas sadaļā (Kronšteins montāžai pie sienas) sava televizora modeļa produkta lapā. https://www.sony.eu/support

Sagatavošanās uzstādīšanai pie sienas

Vispirms noteikti piestipriniet galda statīvu un tikai tad uzstādiet televizoru pie sienas, vadoties pēc darba uzsākšanas ceļveža.

• Sagatavojiet televizoru Kronšteinam montāžai pie sienas pirms vadu pieslēgšanas.

• Rīkojieties saskaņā ar norādījumiem par Kronšteinu montāžai pie sienas atbilstoši jūsu modelim. Šīs ierīces uzstādīšanai ir nepieciešamas pienācīgas zināšanas, īpaši posmā, kad jānosaka, vai siena ir pietiekami izturīga pret televizora svara slodzi.

• Stiprinot šo ierīci pie sienas, noteikti pieaiciniet Sony izplatītāja vai licencēta uzņēmuma speciālistus; ierīces uzstādīšanas gaitā pievērsiet pienācīgu vērību drošībai. Sony neuzņemas atbildību ne par kādiem bojājumiem vai traumām nepareizas apiešanās vai uzstādīšanas gaitā.

• Kronšteina montāžai pie sienas skrūves nav iekļautas komplektā.

• Montāža pie sienas ir jāveic tikai kvalificētam servisa personālam.

• Drošības apsvērumu dēļ ir ļoti ieteicams izmantot tikai Sony piederumus, tai skaitā: Kronšteins montāžai pie sienas SU-WL450

• Piestiprinot Kronšteinu montāžai pie sienas televizoram, pārliecinieties, vai izmantojat Kronšteina montāžai pie sienas komplektā iekļautās skrūves. Komplektā iekļautās skrūves jāizvieto tā, kā redzams attēlā, mērot no Kronšteina montāžai pie sienas pievienošanas virsmas. Skrūvju diametrs un garums ir atšķirīgs atkarībā no Kronšteina montāžai pie sienas modeļa. Citu skrūvju izmantošanas rezultātā var rasties televizora iekšēji bojājumi, tas var nokrist utt.

• Nodrošiniet, lai neizmantotās skrūves un galda statīvs tiktu uzglabāti drošā vietā, līdz jūs vēlēsieties piestiprināt galda statīvu. Turiet skrūves bērniem nepieejamā vietā.

* Tikai dažos reģionos/valstīs/dažiem televizoru

modeļiem.

1 Noņemiet pieslēgvietu paneļa pārsegus.

KD-85ZH8

KD-75ZH8

2 Izskrūvējiet skrūves no televizora

aizmugures.

Traucējummeklēšana

Lai veiktu vispārīgu traucējummeklēšanu tādām problēmām kā melns ekrāns, nav skaņas, sastindzis attēls, televizors nereaģē vai nav interneta savienojuma, veiciet tālāk norādītās darbības.

1 Restartējiet televizoru, nospiežot tālvadības

pults ieslēgšanas/izslēgšanas pogu uz apmēram piecām sekundēm. Televizors tiks restartēts. Ja televizors nedarbojas normāli, atvienojiet strāvas padeves vadu. Pēc tam nospiediet televizora ieslēgšanas/izslēgšanas pogu un atlaidiet to. Pagaidiet divas minūtes un pievienojiet strāvas vadu.

2 Plašāku informāciju skatiet Palīdzības izvēlnē,

nospiežot pogu HELP uz tālvadības pults.

3 Izveidojiet televizora savienojumu ar

internetu un veiciet programmatūras atjaunināšanu. Sony iesaka regulāri atjaunināt televizora programmatūru. Programmatūras atjauninājumi nodrošina jaunas funkcijas un veiktspējas uzlabojumus.

4 Atveriet Sony atbalsta tīmekļa vietni

(informāciju skatiet šīs rokasgrāmatas beigās).

Kad pieslēgsiet televizoru, tas var neieslēgties kādu brīdi, pat ja nospiedīsit ieslēgšanas/izslēgšanas pogu uz tālvadības pults vai televizora.

Tas ir tāpēc, ka sistēmas inicializācijai ir nepieciešams laiks. Nogaidiet aptuveni vienu minūti un tad spiediet pogu vēlreiz.

Tālvadības pults nedarbojas.

 Nomainiet baterijas.

Ir aizmirsta vecāku kontroles parole.

 Ievadiet PIN kodu 9999; pēc tam ievadiet jauno

PIN.

Papildu informāciju par problēmu novēršanu skatiet palīdzības ceļvedī.

Specifikācijas

Sistēma

Paneļa sistēma: LCD (šķidro kristālu displejs) panelis, LED izgaismojums

Televizora sistēma: Atkarībā no jūsu valsts/ reģiona/TV modeļa

Analogais: B/G, D/K, I Digitālais: DVB-T/DVB-C/DVB-T2* Satelīts*1: DVB-S/DVB-S2

Krāsu sistēma: PAL/SECAM/NTSC3.58 (tikai video)/NTSC4.43 (tikai video)

Kanālu pārklājums: Atkarībā no jūsu valsts/ reģiona/TV modeļa

Analogais: UHF/VHF/kabelis Digitālais: UHF/VHF/kabelis Satelīts*1: starpfrekvence 950-2150 MHz

Skaņas izvade: 12,5 W + 12,5 W + 12,5 W + 12,5 W + 5 W + 5 W

Bezvadu tehnoloģija

Protokols IEEE 802.11a/b/g/n/ac Bluetooth® versija 4.2

Frekvenču diapazons(-i)

Frekvenču diapazons Izejas jauda

Bezvadu LAN (Televizors)

2400-2483,5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

Bluetooth® (Televizors)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (Tālvadības pults)

2400-2483,5 MHz < 10,0 dBm

Ievades/izvades ligzdas

Antena/kabelis

75 omu ārējais VHF/UHF terminālis

Satelītantena*

Sievišķais F veida savienotājs, 75 omi. DiSEqC 1.0., LNB 13 V/18 V un 22 kHz signāls, Viena kabeļsadalne EN50494.

Video/audio ieeja (mini ligzda)

AV IN

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm

HDMI IN 1/2/3/4 (savietojams ar HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p (24 Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, datora formāti* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*4*5, 3840 × 2160p (100, 120 Hz)*4*

Audio:

eARC (Enhanced Audio Return Channel) režīmā

Detalizētu informāciju skatiet Palīdzības ceļvedī.

Izņemot eARC režīmu

5,1 kanāla lineārais “PCM”: 32/44,1/48/ 88,2/96/176,4/192 kHz 16/20/24 biti, “Dolby Audio”, “Dolby Atmos”, “DTS”

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (tikai HDMI IN 3)*

eARC režīmā

Detalizētu informāciju skatiet Palīdzības ceļvedī.

ARC režīmā

Divu kanālu lineārais “PCM”: 48 kHz 16 biti, “Dolby Audio”, “Dolby Atmos”, “DTS”

DIGITAL AUDIO OUT (OPTICAL) Digitālā optiskā ligzda (divu kanālu lineārais “PCM”: 48 kHz 16 biti, “Dolby Audio”, “DTS”)

 (stereo mini ligzda)

Austiņas

1, 2, 3 (HDD REC)* USB ierīces pieslēgvieta ( 3 USB HDD ierīce REC funkcijai)

1. un 2. USB pieslēgvieta atbalsta ātras darbības (“High Speed”) USB (USB 2.0)

3. USB pieslēgvieta atbalsta īpaši ātras darbības (“Super Speed”) USB (USB 3.1 Gen 1)

Nosacītās piekļuves moduļa (CAM) ligzda

LAN 10BASE-T/100BASE-TX savienotājs (Savienojuma ātrums var mainīties atkarībā no tīkla darbības vides. Sakaru ātrums un sakaru kvalitāte netiek garantēta.)

CENTER SPEAKER IN

Centrālā skaļruņa ievade (savienotājs)

Jauda, izstrādājuma speciālā zīme un citi

Energopadeves prasības

220 V - 240 V maiņstrāva, 50 Hz

Energoefektivitātes klase

KD-85ZH8: C KD-75ZH8: C

Ekrāna izmērs (diagonāli) (apm.)

KD-85ZH8: 214,8 cm / 85 collas KD-75ZH8: 189,3 cm / 75 collas

Elektroenerģijas patēriņš [Standarta] režīmā

KD-85ZH8: 487 W KD-75ZH8: 361 W

[Spilgts] režīmā

KD-85ZH8: 815 W KD-75ZH8: 590 W

Elektroenerģijas patēriņš gadā*

KD-85ZH8: 675 kWh gadā KD-75ZH8: 501 kWh gadā

Elektroenerģijas patēriņš gaidstāvē*9*

KD-85ZH8: 0,50 W (63 W programmatūras/ EPG atjaunināšanas režīmā) KD-75ZH8: 0,50 W (52 W programmatūras/ EPG atjaunināšanas režīmā)

Ekrāna izšķirtspēja

7680 punkti (horizontāli) × 4320 rindas (vertikāli)

Izejas nomināls

USB 1/2

5 V , 500 mA maks.

USB 3

5V , 900mA maks.

Izmēri (apm.) (p. × a. × dz.) (cm)

ar galda statīvu

Standarta stāvoklis: KD-85ZH8: 192,0 × 111,7 × 42,8 KD-75ZH8: 169,6 × 98,6 × 35,6 Šaurs stāvoklis: KD-85ZH8: 190,4 × 112,0 × 42,8 KD-75ZH8: 168,0 × 98,9 × 35,6

bez galda statīva

KD-85ZH8: 190,4 × 110,9 × 8,4 KD-75ZH8: 168,0 × 97,7 × 8,4

Statīva platums (apm.) (cm)

Standarta stāvoklis:

KD-85ZH8: 192,0 KD-75ZH8: 169,6

Šaurs stāvoklis:

KD-85ZH8: 86,5 KD-75ZH8: 62,3

Svars (apm.) (kg)

ar galda statīvu

Standarta stāvoklis: KD-85ZH8: 67,8 KD-75ZH8: 49,9 Šaurs stāvoklis: KD-85ZH8: 67,3 KD-75ZH8: 49,4

bez galda statīva

KD-85ZH8: 65,6 KD-75ZH8: 47,9

Citi

Papildpiederumi

Kronšteins montāžai pie sienas: SU-WL450 Ekspluatācijas temperatūra: 0 ºC – 40 ºC Ekspluatācijas mitrums: 10% – 80% rel. mitr. (bez

kondensāta)

*1 Ne visi televizoru komplekti aprīkoti ar DVB-T2 vai

DVB-S/S2 tehnoloģiju vai satelītantenas termināli.

*2 Ja tiek ievadīts attēls 4096 × 2160p izšķirtspējā un

iestatījumam [Platekrāna režīms] ir norādīta vērtība [Parasts], attēls tiks parādīts 3840 × 2160p izšķirtspējā. Lai parādītu attēlu 4096 × 2160p izšķirtspējā, iestatījumam [Platekrāna režīms] norādiet vērtību [Pilnekrāna 1] vai [Pilnekrāna 2].

*3 Lai nodrošinātu 18 Gbps, iestatiet [HDMI signāla

formāts] uz Uzlabots formāts.

*4 Detalizētu informāciju skatiet interaktīvajā

Palīdzības ceļvedī. *5 Tikai HDMI IN 4. *6 Pievienojiet skaņas sistēmu HDMI IN 3, lai

maršrutētu televizora skaņu uz skaņas sistēmu. *7 Tikai dažos reģionos/valstīs/dažiem televizoru

modeļiem. *8 Elektroenerģijas patēriņš (kWh) gadā aprēķināts,

pamatojoties uz elektroenerģijas patēriņu

televizoram, kas darbojas 365 dienas, 4 stundas

dienā. Faktiskais elektroenerģijas patēriņš būs

atkarīgs no televizora izmantošanas veida. *9 Norādītā gaidstāves jauda tiek sasniegta, kad

televizorā ir pabeigti nepieciešamie iekšējie procesi. *10Ja televizors ir pieslēgts tīklam, elektroenerģijas

patēriņš gaidstāvē palielinās.

Piezīme

• Papildpiederumu pieejamība ir atkarīga no valsts/

reģiona/televizora modeļa/noliktavas.

• Dizains un specifikācijas var tikt mainītas bez

iepriekšēja brīdinājuma.

• Lietojot Google asistentu, var būt nepieciešams

abonēt pakalpojumu un lietotnes, kā arī var būt piemērojami papildu nosacījumi un/vai izmaksas.

• Izstrādājuma speciālā zīme šajā rokasgrāmatā

attiecas uz KOMISIJAS DELEĢĒTO REGULU (ES) 1062/2010. Lai iegūtu informāciju par (ES) 2019/2013, skatiet tās tīmekļa vietni.

Piezīmes par digitālās televīzijas funkciju

• Digitālā televīzija (DVB virszemes, satelīta un kabeļa), interaktīvie pakalpojumi un tīkla funkcijas var nebūt pieejamas visās valstīs vai teritorijās. Dažas funkcijas var nebūt iespējotas vai nedarboties pareizi ar dažiem pakalpojumu sniedzējiem un tīkla vidēm. Daži televīzijas pakalpojumu nodrošinātāji var prasīt samaksu par saviem pakalpojumiem.

• Šī televīzija atbalsta digitālo apraidi, izmantojot MPEG-2, H.264/MPEG-4 AVC un H.265/HEVC kodekus, tomēr nevar garantēt saderību ar visiem operatoru/pakalpojumu signāliem, kas laika gaitā var mainīties, nevar tikt garantēta.

Informācija par preču zīmēm

• Termini HDMI un HDMI High-Definition Multimedia Interface un HDMI logotips ir HDMI Licensing Administrator, Inc. preču zīmes vai reģistrētas preču zīmes ASV un citās valstīs.

• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio un dubultais D ir Dolby Laboratories tirdzniecības zīmes. Izgatavots pēc Dolby Laboratories licences. Konfidenciāli nepublicēti darbi. Autortiesības © 2012-2018 Dolby Laboratories. Visas tiesības reģistrētas.

• Gracenote, Gracenote logotips un logotips “Powered by Gracenote” ir Gracenote, Inc. reģistrētas preču zīmes vai preču zīmes ASV un/vai citās valstīs.

• Google, Google Play, Chromecast, YouTube, Android TV un citas saistītās zīmes un logotipi ir Google LLC. preču zīmes.

• Informāciju par “DTS” patentiem skatiet vietnē http://patents.dts.com. Tiek ražots saskaņā ar “DTS, Inc.” licenci. “DTS”, simbols, “DTS” kopā ar simbolu, kā arī “Digital Surround” ir korporācijas “DTS, Inc.” reģistrētas preču zīmes vai preču zīmes, kas reģistrētas ASV un/ vai citās valstīs. © DTS, Inc. Visas tiesības reģistrētas.

• Netflix ir Netflix, Inc. reģistrēta preču zīme.

• DiSEqC™ ir EUTELSAT preču zīme. Šis televizors atbalsta DiSEqC 1.0. Šis televizors nav paredzēts motorizētu antenu vadībai.

• TUXERA ir uzņēmuma Tuxera Inc. reģistrēta preču zīme ASV un citās valstīs.

• Visas pārējās preču zīmes pieder to attiecīgajiem īpašniekiem.

Produkta reģistrācijas numurs (KOMISIJAS DELEĢĒTĀ REGULA (ES) 2019/2013)

KD-85ZH8 (358677), KD-75ZH8 (358678).

Apie vadovus

Šis televizorius pateiktas kartu su šiais vadovais. Prašome išsaugoti vadovus ateičiai.

Nustatymo vadovas

• Televizoriaus įrengimas ir nustatymas.

Trumpasis vadovas (šis vadovas) / Saugos dokumentai

• Saugos informacija, nuotolinio valdymo pultas, trikčių šalinimas, montavimas prie sienos, techniniai duomenys ir kt.

Žinynas (skaitmeninis vadovas)

• Nustatymai, „Android TV“ funkcijos, interneto ryšys, trikčių šalinimas ir kt.

• Norėdami jį atidaryti, paspauskite nuotolinio valdymo pulto mygtuką

HELP ir pasirinkite Žinyną.

SVARBU – prieš naudodamiesi „Sony“ gaminiu, perskaitykite galutinio vartotojo programinės įrangos licencijos sutartį. Naudodamiesi savo produktu, jūs sutinkate

su galutinio vartotojo programinės įrangos licencijos sutartimi. Programinės įrangos licencijos sutartį tarp jūsų ir „Sony“ galima rasti „Sony“ interneto svetainėje (http:// www.sony.net/tv-software-licenses/) arba jūsų gaminio ekrane. Eikite į [Nustatymai]  [Įrenginių nuostatos]  [Apie]  [Teisinė informacija]  [Pranešimai ir licencijos].

Pastaba

• Prieš naudodami televizorių perskaitykite „Saugos informacija“.

• Jei reikia papildomos saugos informacijos, perskaitykite skyrių „Saugos dokumentai“.

• Nustatymo vadovas ir šiame vadove pateikti vaizdai bei iliustracijos yra tik pavyzdžiai ir gali skirtis nuo realaus gaminio.

• Modelio pavadinime „xx“ atitinka skaitmeninį žymėjimą, susijusį su dizainu, spalva arba televizijos sistema.

Identifikacinės etiketės vieta

Etiketės su nurodytu modelio numeriu, pagaminimo data (metai/ mėnuo) ir vardine maitinimo įtampa yra užpakalinėje televizoriaus dalyje arba ant pakuotės. Jas rasite nuėmę gnybtų skyriaus dangtelį.

SVARBUS PRANEŠIMAS

Pranešimas apie radijo ryšio įrangą

Mes, „Sony Corporation“, patvirtiname, kad radijo įrenginių tipai KD-85ZH8, KD-75ZH8 atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: http://www.compliance.sony.eu/

Įspėjimas pirkėjams: ši informacija galioja tik įrangai, kuri parduodama šalyse, taikančiose ES direktyvas.

Šiems radijo įrenginiams AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosove taikomi šie techninės priežiūros apribojimai arba įgaliojimo naudoti reikalavimai : 5150 – 5350 MHz dažnių juostą leidžiama naudoti tik patalpose.

• Galite kreiptis į savo išmaniojo telefono Žinyną.

https://rd1.sony.net/help/tv/ haep1/h_aep/

Saugos informacija

Montavimas/sąranka

Montuokite ir naudokite televizorių pagal šias instrukcijas, kad išvengtumėte bet kokio gaisro, elektros smūgio, žalos ir (arba) sužalojimų pavojaus.

Montavimas

• Televizorius turi būti sumontuotas šalia lengvai pasiekiamo maitinimo lizdo.

• Padėkite televizorių ant stabilaus, lygaus paviršiaus, kad jis nenukristų ir nesužalotų arba krisdamas neapgadintų kito turto.

• TV montuokite tokioje vietoje, kur jis nebūtų netyčia patrauktas, pastumtas ar nuverstas.

• TV montuokite taip, kad ant stalo pastatomas TV stovas neišsikištų iš už TV stovo (parduodamo atskirai). Jei ant stalo pastatomas stovas išsikiš iš už TV stovo, TV komplektas gali pavirsti, nukristi ir sugesti arba sužaloti.

Gabenimas

• Prieš gabendami televizorių atjunkite visus kabelius.

• Dideliam televizoriui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant KD-85ZH8).

• Pernešdami TV komplektą rankomis, laikykite jį, kaip parodyta apačioje. Nespauskite LCD ekrano ir rėmo aplink ekraną.

KD-85ZH8

10 mm - 12 mm

M6 sraigtas (parduodamas atskirai)

Laidas (parduodamas atskirai)

Sraigtas

(parduodamas

atskirai)

1,5 N·m {15 kgf·cm}

AV imtuvas

Garsiakalbio kabelis

10 mm

Televizoriaus kaip centrinio garsiakalbio naudojimas

KD-75ZH8

• Gabenamą televizorių saugokite nuo kratymo ir per didelės vibracijos.

• Televizorių, gabenamą taisymui arba kraustantis, supakuokite į originalią dėžę ir pakavimo medžiagą.

Kad televizorius neapvirstų

• Prieš prijungdami laidus, atjunkite televizoriaus ir AV imtuvo maitinimo laidą.

• Įsitikinkite, kad [Garsiakalbiai] nustatyti ties [ Garso sistema].

Kad nebūtų skleidžiamas šnypštimo garsas, kai CENTER SPEAKER IN jungties nesate prijungę prie AV imtuvo, išjunkite [Televizoriaus centrinio garsiakalbio režimas]. Daugiau išsamios informacijos rasite Ž inyne.

Nuotolinio valdymo pultas ir

MIC / Šviesos

jutiklis*

 

televizorius

Nuotolinio valdymo pulto forma, jo mygtukai, jų vieta ir funkcijos gali skirtis atsižvelgiant į jūsų regiono/šalies/televizoriaus modelį.

 Google Play / NETFLIX*

/ Spalvoti

mygtukai

 GUIDE/ : Parodykite televizoriaus ar

priedėlio*

REC LIST: Atidarykite USB HDD / DVR

įrašymo sąrašą*

pasirinkite įvesties šaltinį ir kt.

„Greitieji nustatymai“.

2*4

skaitmeninį programų vadovą.

(Įvesties pasirinkimas): Įjunkite ir

(Greitieji nustatymai): Atidarykite

BACK/ HOME

  +/– (Garsumas)

(Peršokti)

 (Nutildymas)*

CH +/–//: Pasirinkite kanalą arba kitą

() / ankstesnį () puslapį.

 AUDIO: Pasirinkite daugiakalbio šaltinio

garsą arba dvigubą garsą (atsižvelgdami į programos šaltinį).

(Subtitrų nustatymai)

Atidarykite Žinyno meniu.

HELP:

///

 REC: Įrašykite šiuo metu peržiūrimą

programą į USB HDD / DVR*4.

EXIT

 (Mikrofonas): Naudokite „Google“

padėjėją*2*3 arba balso paiešką*3. Norėdami sužinoti patarimų, kaip valdyti televizorių, paspauskite mygtuką (mikrofonas) ir ištarkite frazę „balso patarimai“.*

////: Ekrano meniu naršymas ir

pasirinkimas.

TV: Rodykite televizoriaus kanalų sąrašą

arba pereikite prie įvesties.

  (Maitinimas)

Skaičių mygtukai

/ (Informacija / Teksto rodymas):

Atidarykite informaciją.

 (Tekstas): Atidarykite tekstinę

informaciją.

  (Maitinimas)

 Nuotolinio valdymo pulto jutiklis /

Šviesos jutiklis / LED*

 Įmontuotas MIC*

įmontuotą mikrofoną, paspauskite nuotolinio valdymo pulto mygtuką (mikrofonas) ir vykdykite ekrane pateikiamas instrukcijas.

2*3*7

: Norėdami įjungti

*1 Kai šviesos jutiklis aptiks, kad aplinkos apšvietimas

Sraigtas (M6)

Prie sienos tvirtinamas laikiklis

10 mm - 12 mm

TV galinis dangtis

silpnas, įsijungs nuotolinio valdymo pulto foninis apšvietimas. Foninio apšvietimo automatinį įjungimą galima išjungti.

*2 Tik kai kuriuose regionuose/šalyse/TV modeliuose/

kalboje.

*3 Norint naudoti „Google“ padėjėją ar balso paiešką,

reikia interneto ryšio. *4 [Televizijos priedėlio sąranka] nustatymas būtinas. *5 Prieinamumo nuorodas galima rasti paspaudus ir

palaikius  (Nutildymas). *6 Taip pat pridedamas įmontuotas MIC LED

apšvietimas. *7 Energijos bus suvartojama daugiau, nes integruotas

MIC visada „klausosi“, kai yra įjungtas.

Daugiau informacijos pateikiama Žinyne.

TV montavimas prie sienos

Pasirinktinio prie sienos tvirtinamo laikiklio naudojimas (SU-WL450)* (parduodamas atskirai)

Pirkėjams:

Dėl saugumo ir siekdama apsaugoti gaminį, bendrovė „Sony“ griežtai rekomenduoja, kad TV montavimo darbus atliktų „Sony“ prekybos atstovai ar licencijuoti tiekėjai. Nebandykite jo montuoti patys.

„Sony“ prekybos atstovams ir tiekėjams:

Šio gaminio montavimo, periodinės priežiūros ir patikrinimo metu visą dėmesį skirkite saugai.

Prie sienos tvirtinamo laikiklio montavimo informacija

Šioje TV naudojimo instrukcijoje pateikiami tik paruošiamieji TV montavimo prie sienos etapai. Kaip pritvirtinti prie sienos tvirtinamą laikiklį, žr. montavimo informaciją (prie sienos tvirtinamo laikiklio) televizoriaus modelio produkto puslapyje. https://www.sony.eu/support

Pasiruošimas prie sienos tvirtinamo laikiklio montavimui

Prieš sumontuodami televizorių prie sienos, vadovaudamiesi nustatymo vadovu, pritvirtinkite ant stalo pastatomą stovą.

• Prieš sujungdami kabelius, paruoškite

televizorių prie sienos tvirtinamo laikiklio montavimui.

• Vadovaukitės jūsų modeliui skirta instrukcija, kuri pateikiama kartu su prie sienos tvirtinamu laikikliu. Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos – ypač nustatant, ar siena pakankamai tvirta, kad atlaikytų TV svorį.

• Šio gaminio tvirtinimo prie sienos darbus patikėkite „Sony“ prekybos atstovams ar licencijuotiems tiekėjams, o montavimo metu pakankamą dėmesį skirkite saugai. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo.

• Prie sienos tvirtinamo laikiklio varžtai nepridedami.

• Montavimo ant sienos darbus turi atlikti tik kvalifikuoti techniniai specialistai.

• Saugumo sumetimais primygtinai rekomenduojama naudoti „Sony“ priedus, įskaitant: Prie sienos tvirtinamas laikiklis SU-WL450

• Tvirtindami prie sienos tvirtinamą laikiklį prie TV komplekto, būtinai naudokite su prie sienos tvirtinamu laikikliu tiekiamus sraigtus. Tiekiami sraigtai turi būti naudojami kaip parodyta paveikslėlyje, kai matuojama nuo prie sienos tvirtinamo laikiklio tvirtinimo paviršiaus. Sraigtų skersmuo ir ilgis skiriasi pagal prie sienos tvirtinamo laikiklio modelį. Naudojant ne pateiktus, o kitus sraigtus, galima pažeisti televizoriaus vidų, televizorius gali nukristi ir t. t.

• Nenaudojamus varžtus ir ant stalo pastatomą stovą padėkite į saugią vietą, kol būsite pasirengę ant stalo pastatomą stovą sumontuoti. Varžtus laikykite mažiems vaikams nepasiekiamoje vietoje.

*Tik kai kuriuose regionuose/šalyse/TV modeliuose.

1 Nuimkite jungčių gaubtus.

KD-85ZH8

KD-75ZH8

2 Išsukite sraigtus televizoriaus

nugarėlėje.

Trikčių šalinimas

Bendroji trikčių šalinimo informacija kilus šioms problemoms: juodas ekranas, nėra garso, užstrigęs vaizdas, televizorius neatsako arba nutrūko tinklo ryšys – atlikite toliau nurodytus veiksmus.

1 Paleiskite televizorių iš naujo, nuotolinio

valdymo pulte paspausdami maitinimo mygtuką ir palaikydami maždaug 5 sekundes. Televizorius bus paleistas iš naujo. Jei televizoriaus problemos nepavyksta išspręsti, pabandykite televizorių atjungti nuo maitinimo lizdo. Tada paspauskite televizoriaus maitinimo mygtuką ir atleiskite jį. Palaukite dvi minutes ir prijunkite maitinimo laidą.

2 Žr. žinyno meniu paspausdami nuotolinio

valdymo pulto mygtuką HELP.

3 Prijunkite televizorių prie interneto ir

atnaujinkite programinę įrangą. Sony rekomenduoja nuolat atnaujinti televizoriaus programinę įrangą. Programinės įrangos atnaujinimai suteikia naujų funkcijų ir pagerina televizoriaus veikimą.

4 Apsilankykite Sony pagalbos interneto

svetainėje (informacija pateikiama šio vadovo pabaigoje).

Kai televizorių prijungiate prie maitinimo, jo gali nepavykti įjungti netgi paspaudus įjungimo mygtuką nuotoliniame valdymo pulte arba ant televizoriaus.

Sistemai paleisti reikia laiko. Palaukite maždaug vieną minutę, tada junkite dar kartą.

Neveikia nuotolinio valdymo pultas.

 Pakeiskite baterijas.

Tėvų užrakto slaptažodis buvo pamirštas.

 Įveskite 9999 vietoje PIN kodo ir tada įveskite

naują PIN kodą.

Norėdami gauti daugiau informacijos apie trikčių diagnostiką, skaitykite Žinyną.

Techniniai duomenys

Sistema

Skydo sistema: LCD (skystųjų kristalų ekrano) skydas, foninis LED apšvietimas

Televizijos sistema: Priklauso nuo šalies/ pasirinkto regiono/televizoriaus modelio

Analoginė: B/G, D/K, I Skaitmeninė: DVB-T/DVB-C/DVB-T2* Palydovinė įvestis*1: DVB-S/DVB-S2

Spalvinė sistema: PAL/SECAM/NTSC3.58 (tik vaizdo įvestis)/NTSC4.43 (tik vaizdo įvestis)

Kanalų aprėptis: Priklauso nuo šalies/pasirinkto regiono/televizoriaus modelio

Analoginė: UHF/VHF/Kabelinė Skaitmeninė: UHF/VHF/Kabelinė Palydovinė įvestis*1: IF dažnis 950-2150 MHz

Garso išvestis: 12,5 W + 12,5 W + 12,5 W + 12,5 W + 5 W + 5 W

Belaidė technologija

Protokolas IEEE 802.11a/b/g/n/ac „Bluetooth®“ 4.2 versija

Dažnių juosta (-os)

Dažnio diapazonas Išvesties galia

Belaidis LAN (Televizorius)

2400-2483,5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

„Bluetooth®“ (Televizorius)

2400-2483,5 MHz < 10,0 dBm

„Bluetooth®“ (Nuotolinio valdymo pultas)

2400-2483,5 MHz < 10,0 dBm

Įvesties/išvesties lizdai

Antena/kabelis

75 omų išorinis gnybtas VHF/UHF

Palydovinė antena*

Vidinė F tipo jungtis, 75 omų. „DiSEqC 1.0“, LNB 13 V/18 V & 22 kHz tonas, paskirstymas vienu kabeliu EN50494.

AV IN

Vaizdo / garso įvestis (minilizdas)

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm

HDMI IN 1/2/3/4 (suderinamas su HDCP 2.3)

Vaizdo medžiaga:

4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p (24 Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, kompiuterio formatai* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*4*5, 3840 × 2160p (100, 120 Hz)*4*

Garsas:

„eARC“ (Enhanced Audio Return Channel) režimu

Jei reikia išsamesnės informacijos, žr. Žinyną.

Išskyrus „eARC“ režimą

5,1 kanalo tiesinė PCM: 32/44,1/48/88,2/ 96/176,4/192 kHz 16/20/24 bitai, „Dolby Audio“, „Dolby Atmos“, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (tik HDMI IN 3)*

„eARC“ režimu

Jei reikia išsamesnės informacijos, žr. Žinyną.

„ARC“ režimu

Dviejų kanalų linijinis PCM: 48 kHz 16 bitai, „Dolby Audio“, „Dolby Atmos“, „DTS“

DIGITAL AUDIO OUT (OPTICAL) Skaitmeninis optinis lizdas (Dviejų kanalų linijinis PCM: 48 kHz 16 bitai, „Dolby Audio“, „DTS“)

 (stereofoninis minilizdas)

Ausinės

1, 2, 3 (HDD REC)* USB įrenginio prievadas ( 3 USB standžiojo disko įrenginys funkcijai REC) 1 ir 2 USB prievadai palaiko didelės spartos USB (USB 2.0) 3 USB prievadas palaiko „Super Speed“ USB (USB 3.1 Gen 1)

CAM (sąlyginės prieigos modulio) anga

LAN „10BASE-T/100BASE-TX“ jungtis (pagal tinklo veikimo aplinką sujungimo greitis gali skirtis. Ryšio greitis ir ryšio kokybė negarantuojami.)

CENTER SPEAKER IN

Vidurinio garsiakalbio įvestis (jungiamasis varžtas)

Maitinimo informacija, gaminio duomenys ir kita

Maitinimo reikalavimai

220 V – 240 V kintamoji srovė, 50 Hz

Energijos efektyvumo klasė

KD-85ZH8: C KD-75ZH8: C

Ekrano dydis (įstrižainė) (apytiksl.)

KD-85ZH8: 214,8 cm / 85 colių KD-75ZH8: 189,3 cm / 75 colių

Energijos sunaudojimas [Standartinis] režimu

KD-85ZH8: 487 W KD-75ZH8: 361 W

[Ryškus] režimu

KD-85ZH8: 815 W KD-75ZH8: 590 W

Energijos sąnaudos per metus*

KD-85ZH8: 675 kWh per metus KD-75ZH8: 501 kWh per metus

Energijos sunaudojimas parengties režimu*9*

KD-85ZH8: 0,50 W (63 W programinės įrangos arba EPG naujinimo režimu) KD-75ZH8: 0,50 W (52 W programinės įrangos arba EPG naujinimo režimu)

Ekrano skiriamoji geba

7680 taškų (horizontaliai) × 4320 linijų (vertikaliai)

Nominali išvestis

USB 1/2

5 V , 500 mA maks.

USB 3

5V , 900mA maks.

Matmenys (apyt.) (p x a x g) (cm)

Su ant stalo pastatomu stovu

Standartinė padėtis: KD-85ZH8: 192,0 × 111,7 × 42,8 KD-75ZH8: 169,6 × 98,6 × 35,6 Siaura padėtis: KD-85ZH8: 190,4 × 112,0 × 42,8 KD-75ZH8: 168,0 × 98,9 × 35,6

Be ant stalo pastatomo stovo

KD-85ZH8: 190,4 × 110,9 × 8,4 KD-75ZH8: 168,0 × 97,7 × 8,4

Stovo plotis (apyt.) (cm)

Standartinė padėtis:

KD-85ZH8: 192,0 KD-75ZH8: 169,6

Siaura padėtis:

KD-85ZH8: 86,5 KD-75ZH8: 62,3

Masė (apyt.) (kg)

Su ant stalo pastatomu stovu

Standartinė padėtis: KD-85ZH8: 67,8 KD-75ZH8: 49,9 Siaura padėtis: KD-85ZH8: 67,3 KD-75ZH8: 49,4

Be ant stalo pastatomo stovo

KD-85ZH8: 65,6 KD-75ZH8: 47,9

Kita

Papildomi priedai

Prie sienos tvirtinamas laikiklis: SU-WL450 Darbinė temperatūra: 0 ºC – 40 ºC Darbinis drėgnumas: 10 % – 80 % santykinis oro

drėgnis (be kondensacijos)

*1 Ne visuose televizoriuose yra DVB-T2 ar DVB-S/S2

technologija arba palydovinės antenos lizdas.

*2 Kai įvestis yra 4096 × 2160p, o [Plačiaekranis

režimas] nustatomas į [Originalus], vaizdo raiška yra 3840 × 2160p. Norėdami rodyti 4096 × 2160p, nustatykite [Plačiaekranis režimas] nustatymą į [Pilnas 1] arba [Pilnas 2].

*3 Kad galėtumėte atkurti 18 Gbps, nustatykite [HDMI

signalo formatas] į Pagerintas formatas.

*4 Jei reikia išsamesnės informacijos, žiūrėkite

internetinį Žinyną. *5 Tik HDMI IN 4. *6 Prijunkite garso sistemą prie HDMI IN 3, kad

televizoriaus garso signalą nukreiptumėte į garso

sistemą. *7 Tik kai kuriuose regionuose/šalyse/TV modeliuose. *8 Energijos sąnaudos kWh per metus, paremtos

energijos sunaudojimu, kai televizorius yra įjungtas

365 dienas po 4 valandas per dieną. Tikros energijos

sąnaudos priklausys nuo to, kaip televizorius bus

naudojamas. *9 Nurodytos parengties režimo energijos sąnaudos,

kai televizorius užbaigia būtinus vidinius procesus. *10Kai televizorius prijungtas prie tinklo, energijos

sąnaudos parengties režimu bus didesnės.

Pastaba

• Papildomų priedų buvimas priklauso nuo šalies/

regiono/televizoriaus modelio/turimų atsargų.

• Dizainas ir techniniai duomenys gali būti pakeisti be

išankstinio įspėjimo.

• Gali reikėti paslaugų ir programų prenumeratos, o

naudojantis „Google“ padėjėju, gali būti taikomi papildomi terminai, sąlygos ir/arba mokesčiai.

• Šiame vadove gaminio vardinių parametrų lentelė

pateikiama pagal KOMISIJOS DELEGUOTĄJĮ REGLAMENTĄ (ES) 1062/2010. Informacijos apie (ES) 2019/2013 rasite Komisijos svetainėje.

Pastabos dėl skaitmeninės televizijos veikimo

• Skaitmeninė televizija (DVB antžeminė, palydovinė ir kabelinė), interaktyvios paslaugos ir tinklo funkcijos gali būti prieinamos ne visose šalyse ar regionuose. Kai kurios funkcijos gali būti neįjungtos arba netinkamai veikti atsižvelgiant į paslaugų teikėją ir tinklą. Kai kurie televizijos paslaugų teikėjai gali apmokestinti paslaugas.

• Šis televizorius palaiko skaitmeninį transliavimą naudojant MPEG-2, H.264 / MPEG-4 AVC ir H.265 / HEVC kodekus, tačiau negarantuojame suderinamumo su visų televizijos paslaugų teikėjų (paslaugų) signalais, kurie laikui bėgant gali pasikeisti.

Informacija apie prekės ženklą

• Terminai HDMI ir „HDMI High-Definition Multimedia Interface“ bei HDMI logotipas yra „HDMI Licensing Administrator, Inc.“ prekės ženklai arba registruotieji prekės ženklai Jungtinėse Valstijose ir kitose šalyse.

• „Dolby“, „Dolby Vision“, „Dolby Atmos“, „Dolby Audio“ ir dvigubos D simbolis yra „Dolby Laboratories“ prekių ženklai. Pagaminta pagal „Dolby Laboratories“ licenciją. Konfidencialūs nepublikuoti darbai. Autorių teisės © 20122018 „Dolby Laboratories“. Visos teisės saugomos.

• „Gracenote“, „Gracenote logo“ ir logotipas bei logotipas „Powered by Gracenote“ yra „Gracenote, Inc.“ prekės ženklai arba registruotieji prekės ženklai Jungtinėse Amerikos Valstijose ir (arba) kitose šalyse.

• „Google“, „Google Play“, „Chromecast“, „YouTube“, „Android TV“ ir kiti susiję ženklai ir logotipai yra „Google LLC“ prekių ženklai.

• DTS patentus žr. http://patents.dts.com. Pagaminta pagal „DTS, Inc.“ licenciją. DTS, simbolis, DTS kartu su simboliu ir „Digital Surround“ yra registruotieji prekių ženklai arba DTS, Inc. prekių ženklai Jungtinėse Valstijose ir/arba kitose šalyse. © „DTS, Inc.“ Visos teisės saugomos.

• „Netflix“ yra registruotasis „Netflix, Inc.“ prekių ženklas.

• „DiSEqC™“ yra EUTELSAT prekės ženklas. Šis televizorius palaiko „DiSEqC 1.0“. Šis televizorius nėra skirtas motorizuotoms antenoms valdyti.

• „TUXERA“ yra registruotasis „Tuxera Inc.“ prekių ženklas JAV ir kitose šalyse.

• Visi kiti prekių ženklai yra atitinkamų savininkų nuosavybė.

Gaminio registracijos numeris (KOMISIJOS DELEGUOTASIS REGLAMENTAS (ES) 2019/2013)

KD-85ZH8 (358677), KD-75ZH8 (358678).

O priručnicima

Ovaj TV isporučuje se sa sljedećim priručnicima. Molimo sačuvajte priručnike za naknadnu upotrebu.

Vodič za postavljanje

• Instalacija i postavljanje TV-a.

Referentni vodič (ovaj priručnik) / Sigurnosna dokumentacija

• Sigurnosne informacije, daljinski upravljač, rješavanje problema, instalacija na zid, specifikacije itd.

Vodič za pomoć (Priručnik na ekranu)

• Postavke, Android TV funkcije, internetska veza, rješavanje problema itd.

• Da biste ga otvorili, pritisnite gumb

HELP na daljinskom upravljaču i

odaberite Vodič za pomoć.

VAŽNO – Pročitajte Ugovor o licenci softvera za krajnjeg korisnika prije korištenja proizvoda tvrtke Sony. Korištenje

vašeg proizvoda znači da prihvaćate Ugovor o licenci softvera za krajnjeg korisnika. Ugovor o licenci softvera između vas i tvrtke Sony dostupan je na mreži na web stranici tvrtke Sony (http://www.sony.net/tv-software-licenses/) ili na zaslonu vašeg proizvoda. Idite na [Postavke]  [Postavke uređaja]  [O usluzi]  [Pravne informacije]  [Obavijesti i licence].

Napomene

• Prije uključivanja TV-a pročitajte »Sigurnosne informacije«.

• Pročitajte isporučenu sigurnosnu dokumentaciju kako biste saznali dodatne sigurnosne informacije.

• Slike i ilustracije sadržane u Vodiču za postavljanje služe samo kao referenca i mogu se razlikovati od stvarnog proizvoda.

• Oznaka »xx« koja se pojavljuje u nazivu modela odgovara numeričkoj znamenki vezanoj uz dizajn, boju ili TV sustav.

Lokacija identifikacijske naljepnice

Naljepnice s brojem modela, datumom proizvodnje (godina/ mjesec) i specifikacijom napajanja nalaze se sa stražnje strane televizora ili paketa. Možete ih pronaći ako skinete završni pokrov.

VAŽNA OBAVIJEST

Napomena o radijskoj opremi

Sony Corporation ovime izjavljuje da je radijska oprema tipa KD-85ZH8, KD-75ZH8 u skladu s Direktivom 2014/53/EU. Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi: http://www.compliance.sony.eu/

Napomena za kupce: Sljedeće informacije primjenjive su samo na opremu koja se prodaje u zemljama koje primjenjuju direktive EU.

Za ovu radijsku opremu sljedeća ograničenja o stavljanju u funkciju ili o zahtjevima za odobrenje upotrebe primjenjuju se u zemljama AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME i Kosovo : Pojas 5.150 - 5.350 MHz može se koristiti samo u zatvorenom prostoru.

• Vodič za pomoć možete potražiti svojim pametnim telefonom.

https://rd1.sony.net/help/tv/ haep1/h_aep/

Sigurnosne informacije

Instalacija/Postavljanje

Televizor instalirajte i koristite u skladu s uputama kako biste izbjegli rizik od izbijanja požara, nastanka električnog udara ili oštećenja i/ili ozljeda.

Postavljanje

• Televizor treba postaviti pored lako dostupne zidne utičnice.

• Postavite televizor na stabilnu, ravnu površinu da se ne bi prevrnuo i uzrokovao ozljede ili oštećenje imovine.

• TV postavite na mjesto gdje ga nećete moći vući, gurati ili prevrnuti.

• TV prijemnik postavite tako da postolje za stol ne strši povrh stalka za televizor (nije isporuceno). Ako postolje za stol strši izvan stalka za televizor, to može uzrokovati prevrtanje TV prijemnika, njegov pad, a pritom se netko može ozlijediti ili televizor oštetiti.

Prijevoz

• Prije prijevoza televizora isključite sve kabele.

• Za prijenos ovog velikog televizora potrebno je dvoje ili više ljudi (troje ili više ljudi za KD-85ZH8).

• Kada ručno prenosite televizor, držite ga kako je prikazano dolje. Ne opterećujte LCD zaslon i okvir oko zaslona.

KD-85ZH8

10 mm - 12 mm

M6 vijak (nije isporučen)

Kabel (nije isporučen)

Vijak (nije

isporučen)

1,5 N·m {15 kgf·cm}

AV prijemnik

Kabel zvučnika

10 mm

KD-75ZH8

Upotreba TV-a kao središnjeg zvučnika

• Kada prenosite televizor ne izlažite ga pretjeranim vibracijama ili potresima.

• Kada prevozite televizor radi popravka ili selidbe, stavite ga u originalnu ambalažu i pakiranje.

Sprječavanje prevrtanja

• Prije spajanja kabela, isključite kabel napajanja kako TV-a tako i AV prijemnika.

• Provjerite jesu li [Zvučnici] namješteni na [Zvučni sustav].

Kako biste spriječili pištanje kada CENTER SPEAKER IN nije spojen na AV prijemnik, onemogućite [Način rada središnjeg zvučnika na TV-u]. Pojedinosti pogledajte u Vodiču za pomoć.

Daljinski upravljač i TV

MIC / Svjetlosni

senzor*

 

Oblik, smještaj, dostupnost i funkcije tipki daljinskog upravljača mogu se razlikovati ovisno o regiji/zemlji/modelu TV-a.

 GUIDE/ : Prikažite digitalni programski

vodič TV-a ili kabelski/satelitski prijemnik*2*4.

REC LIST: Prikazuje se popis Rec za USB

HDD/DVR*

(Odabir ulaza): Prikazuje se i odabire

ulazni izvor itd.

(Brze postavke): Prikazuju se Brze

postavke.

BACK/ HOME

  +/– (Glasnoća)

(Skoči)

 (Isključivanje zvuka)*

CH +/–//: Odaberite kanal ili sljedeću

() / prethodnu () stranicu.

 AUDIO: Odabire se zvuk višejezičnog izvora

ili dual zvuk za program (ovisno o izvoru programa).

(Postavka titlova)

Prikazuje se izbornik pomoći.

HELP:

///

 REC: Snima se program koji se trenutačno

gleda na USB HDD/DVR*4.

EXIT

 (Mikrofon): Koristite Google

asistenta*2*3 ili glasovno pretraživanje*3. Za naputke o upravljanju TV-om pritisnite gumb (Mikrofon) i izgovorite frazu »glasovni naputci«.*

////: Navigacija i odabir izbornika

na zaslonu.

TV: Prikažite popis TV kanala ili se prebacite

na ulaz.

  (Napajanje)

Tipke s brojevima

/ (Informacije/Otkrivanje teksta):

Prikazuju se tekstualne informacije.

 (Tekst): Prikazuju se tekstualne

informacije.

 Google Play / NETFLIX*

/ Tipke u boji

  (Napajanje)

 Senzor daljinskog upravljača /

Svjetlosni senzor / LED*

 Ugrađeni MIC*

2*3*7

: Da biste omogućili

ugrađeni MIC, pritisnite gumb (Mikrofon) na daljinskom upravljaču i slijedite upute na zaslonu.

*1 Pozadina daljinskog upravljača zasvijetlit će kada

senzor svjetla utvrdi da je niska svjetlost okoline. Automatsko uključivanje pozadinskog osvjetljenja se može isključiti.

*2 Samo na ograničenoj regiji/zemlji/modelu TV-a/

jeziku.

*3 Google asistent ili glasovno pretraživanje zahtijevaju

Vijak (M6)

Nosač za postavljanje na zid

10 mm - 12 mm

Stražnji poklopac TV-a

internetsku vezu.

*4 [Postavljanje kabelskog/satelitskog prijemnika]

potrebna je.

*5 Prečac za pristup dostupan je pritiskom i držanjem

 (Isključi zvuk).

*6 Uključen je i LED ugrađenog MIC-a. *7 Potrošnja energije povećat će se jer ugrađeni MIC

uvijek sluša kad je omogućen.

Za više informacija pogledajte Vodič za pomoć.

Postavljanje TV-a na zid

Upotreba opcijskog Nosača za postavljanje na zid (SU-WL450)* (nije isporučen)

Napomena za kupce:

Radi zaštite proizvoda i iz sigurnosnih razloga, Sony preporučuje da instalaciju TV-a provedu prodavatelji ili licencirani izvođači radova tvrtke Sony. Ne pokušavajte ga postaviti sami.

Napomena za Sony trgovce i dobavljače:

Pri instalaciji, redovitom održavanju i pregledu ovog proizvoda posvetite punu pozornost sigurnosti.

Informacije o postavljanju nosača za postavljanje na zid

Korisnički priručnik za ovaj TV navodi samo korake za pripremu TV-a za instaliranje na zid. Upute o instalaciji Nosača za postavljanje na zid možete pronaći u kartici Informacije o instalaciji (Nosač za postavljanje na zid) na stranici proizvoda za vaš model TV-a. https://www.sony.eu/support

Priprema za postavljanje na zid

Prije instalacije TV-a svakako na njega najprije pričvrstite postolje za stol na način prikazan u Vodiču za postavljanje.

• Pripremite TV za nosač za postavljanje na zid prije priključivanja kabela.

• Slijedite vodič s uputama isporučen s Nosačem za postavljanje na zid za svoj model. Za instalaciju ovog TV-a potrebna je zadovoljavajuća stručnost, osobito za utvrđivanje snage zida za nošenje težine TV-a.

• Postavljanje ovog proizvoda svakako povjerite prodavateljima ili licenciranim izvođačima radova tvrtke Sony i pri instalaciji posvetite odgovarajuću pozornost sigurnosti. Tvrtka Sony ne odgovara ni za koju štetu ili ozljedu koju izazove neodgovarajuće rukovanje ili nepravilna instalacija.

• Vijci za nosač za postavljanje na zid nisu isporučeni.

• Postavljanje TV-a na zid treba obavljati isključivo ovlašteno osoblje.

• Iz sigurnosnih razloga preporučujemo dodatnu opremu tvrtke Sony koja obuhvaća: Nosač za postavljanje na zid SU-WL450

• Svakako upotrijebite vijke isporučene s Nosačem za postavljanje na zid kada pričvršćujete Nosač za postavljanje na zid za TV prijemnik. Priloženi vijci prikazani su na slici izmjereni od pričvrsne površine Nosača za postavljanje na zid. Promjer i dužina vijaka razlikuju se ovisno o modelu Nosača za postavljanje na zid. Upotreba drugih vijaka može rezultirati internim oštećenjima televizora ili uzrokovati pad itd.

• Svakako spremite nekorištene vijke i postolje za stol na sigurno mjesto dok ne budete spremni postaviti postolje za stol. Držite vijke podalje od male djece.

* Odnosi se samo na određene regije/zemlje/modele

TV-a.

1 Uklonite poklopce priključaka.

KD-85ZH8

KD-75ZH8

Kada ukopčate TV, možda ga nećete moći uključiti neko vrijeme čak i ako pritisnete tipku za uključivanje na daljinskom upravljaču ili TV-u.

Potrebno je neko vrijeme kako bi se sustav inicijalizirao. Pričekajte minutu i ponovo ga upalite.

Daljinski upravljač ne radi.

 Zamijenite baterije.

Zaboravili ste lozinku za roditeljsku zaštitu.

 Unesite 9999 za PIN i unesite novi PIN.

2 Izvadite vijke iz stražnjeg dijela TV-a.

Rješavanje problema

Za opće rješavanje problema za probleme kao što su: taman zaslon, nema zvuka, zamrznuta slika, TV ne reagira ili prekid mrežne veze pogledajte sljedeće postupke.

1 Ponovno pokrenite TV pritiskanjem tipke za

uključivanje na daljinskom upravljaču oko 5 sekundi. TV će se ponovno pokrenuti. Ako se TV ne oporavi, iskopčajte ga iz električne mreže. Zatim pritisnite gumb za uključivanje na TV-u i otpustite ga. Pričekajte dvije minute i uključite mrežni kabel.

2 Pogledajte izbornik pomoći tako da pritisnete

tipku HELP na daljinskom upravljaču.

3 Priključite TV na internet i obavite ažuriranje

softvera. Sony preporučuje da redovito ažurirate softver TV-a. Ažuriranja softvera poboljšavaju rad TV-a ili dodaju nove značajke.

4 Posjetite web-mjesto podrške za Sony

(informacije se nalaze na kraju ovog priručnika).

Dodatne informacije o rješavanju problema potražite u Vodiču za pomoć.

Specifikacije

Sustav

Sustav panela: LCD zaslon (zaslon s tekućim kristalima), LED pozadinsko osvjetljenje

TV sustav: Ovisi o zemlji/odabiru regije/modelu TV-a

Analogni: B/G, D/K, I Digitalni: DVB-T/DVB-C/DVB-T2* Satelit*1: DVB-S/DVB-S2

Sustav boja: PAL/SECAM/NTSC3.58 (samo video)/NTSC4.43 (samo video)

Pokrivenost kanala: Ovisi o zemlji/odabiru regije/modelu TV-a

Analogni: UHF/VHF/kabelski Digitalni: UHF/VHF/kabelski Satelit*1: IF frekvencija 950-2.150 MHz

Izlaz za zvuk: 12,5 W + 12,5 W + 12,5 W + 12,5 W + 5 W + 5 W

Bežična tehnologija

Protokol IEEE 802.11a/b/g/n/ac Bluetooth® verzije 4.2

Frekvencijski pojas(evi)

Opseg frekvencije Izlazna snaga

Bežični LAN (Televizor)

2.400-2.483,5 MHz

5.150-5.250 MHz

5.250-5.350 MHz

5.470-5.725 MHz

5.725-5.850 MHz

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm

Bluetooth® (Televizor)

2.400-2.483,5 MHz < 10,0 dBm Bluetooth® (Daljinski upravljač)

2.400-2.483,5 MHz < 10,0 dBm

Priključci za ulaz/izlaz

Antena/kabel

75 oma vanjski terminal za VHF/UHF

Satelitska antena*

Ženski priključak tipa F, 75 oma. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ton, distribucija jednim kabelom EN50494.

AV IN

Video/Audio ulaz (mini utikač)

HDMI IN 1/2/3/4 (kompatibilan s HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p (24 Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC formati* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*4*5, 3840 × 2160p (100, 120 Hz)*4*

Audio:

U načinu rada eARC (Enhanced Audio Return Channel)

Pogledajte Vodič za pomoć kako biste saznali više.

Osim u načinu rada eARC

5,1-kanalni linearni PCM: 32/44,1/48/88,2/ 96/176,4/192 kHz 16/20/24-bitni, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (samo HDMI IN 3)*

U načinu rada eARC

Pogledajte Vodič za pomoć kako biste saznali više.

U načinu rada ARC

Dvokanalni linearni PCM: 48 kHz 16-bitni, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Digitalna optička utičnica (dvokanalni linearni PCM: 48 kHz 16-bitni, Dolby Audio, DTS)

 (Stereo mini utikač)

Slušalice

1, 2, 3 (HDD REC)* Ulaz za USB uređaj ( 3 USB HDD uređaj za značajku REC) USB priključak 1 i 2 podržavaju High Speed USB (USB 2.0) USB priključak 3 podržava Super Speed USB (USB 3.1 Gen 1)

Utor za CAM (Modul za uvjetovani pristup)

LAN Priključak 10BASE-T/100BASE-TX (Ovisno o radnom okruženju mreže, brzina spajanja može se razlikovati. Nije moguće jamčiti brzinu i kvalitetu komunikacije.)

CENTER SPEAKER IN

Središnji ulaz za zvučnike (Priključak s vijcima za učvršćivanje)

Napajanje, sažetak proizvoda i ostalo

Zahtjevi napajanja

220 V – 240 V AC, 50 Hz

Klasa energetske učinkovitosti

KD-85ZH8: C KD-75ZH8: C

Veličina zaslona (dijagonalno) (približ.)

KD-85ZH8: 214,8 cm / 85 inča KD-75ZH8: 189,3 cm / 75 inča

Potrošnja energije U načinu rada [Standardno] prijemnika

KD-85ZH8: 487 W KD-75ZH8: 361 W

U načinu rada [Živopisno] prijemnika

KD-85ZH8: 815 W KD-75ZH8: 590 W

Godišnja potrošnja energije*

KD-85ZH8: 675 kWh godišnje KD-75ZH8: 501 kWh godišnje

Potrošnja energije u stanju mirovanja*9*

KD-85ZH8: 0,50 W (63 W u načinu ažuriranja softvera/EPG-a) KD-75ZH8: 0,50 W (52 W u načinu ažuriranja softvera/EPG-a)

Rezolucija zaslona

7.680 točkice (vodoravan) × 4.320 linija (vertikalne)

Izlazna nazivna snaga

USB 1/2

5 V , 500 mA MAKS

USB 3

5V , 900mA MAKS

Dimenzije (približ.) (š x v x d) (cm)

s postoljem za stol

Standardni položaj: KD-85ZH8: 192,0 × 111,7 × 42,8 KD-75ZH8: 169,6 × 98,6 × 35,6 Uski položaj: KD-85ZH8: 190,4 × 112,0 × 42,8 KD-75ZH8: 168,0 × 98,9 × 35,6

bez postolja za stol

KD-85ZH8: 190,4 × 110,9 × 8,4 KD-75ZH8: 168,0 × 97,7 × 8,4

Širina postolja (približ.) (cm)

Standardni položaj:

KD-85ZH8: 192,0 KD-75ZH8: 169,6

Uski položaj:

KD-85ZH8: 86,5 KD-75ZH8: 62,3

Masa (približ.) (kg)

s postoljem za stol

Standardni položaj: KD-85ZH8: 67,8 KD-75ZH8: 49,9 Uski položaj: KD-85ZH8: 67,3 KD-75ZH8: 49,4

bez postolja za stol

KD-85ZH8: 65,6 KD-75ZH8: 47,9

Drugo

Dodatni pribor po izboru

Nosač za postavljanje na zid: SU-WL450 Radna temperatura: 0 ºC – 40 ºC Vlažnost okruženja: Rel. vlažnost 10 % – 80 %

(bez kondenzacije)

*1 Svi TV-i nemaju tehnologiju DVB-T2 ili DVB-S/S2 ili

priključak za satelitsku antenu.

*2 Kada je ulaz 4096 × 2160p i [Široki prikaz] je

postavljen na [Izvorno], prikazuje se rezolucija 3840 × 2160p. Za prikaz rezolucije 4096 × 2160p, postavite postavku [Široki prikaz] na [Popunjeno 1] ili [Popunjeno 2].

*3 Za podržavanje 18 Gbps, postavite [Format HDMI

signala] na Poboljšani format.

*4 Pogledajte mrežni Vodič za pomoć kako biste

saznali više.

*5 Samo HDMI IN 4. *6 Priključite svoj audio sustav na HDMI IN 3 kako biste

usmjerili zvuk s TV-a na audio sustav.

*7 Odnosi se samo na određene regije/zemlje/modele

TV-a.

*8 Godišnja potrošnja energije u kWh, na temelju

potrošnje energije televizora koji je radio 4 sata dnevno tijekom 365 dana. Stvarna potrošnja energije ovisit će o načinu upotrebe televizora.

*9 Specificirana potrošnja u stanju mirovanja doseže se

nakon što TV završi neophodne interne procese.

*10Potrošnja energije u stanju mirovanja povećat će se

kada TV prijemnik spojite na mrežu.

Napomene

• Raspoloživost dodatnog pribora ovisi o zemljama/ regiji/modelu televizora/zalihama.

• Dizajn i specifikacije podložni su promjenama bez najave.

• Mogu biti potrebne pretplate za usluge i aplikacije te se mogu primijeniti dodatne odredbe, uvjeti i/ili troškovi kada koristite Google asistenta.

• Sažetak proizvoda u ovom priručniku je za DELEGIRANU UREDBU KOMISIJE (EU) 1062/2010. Pogledajte web-mjesto uredbe za informacije o uredbi (EU) 2019/2013.

Napomene o funkciji digitalne televizije

• Digitalna televizija (zemaljski, satelitski, kabelski DVB), interaktivne usluge i mrežne usluge možda neće biti dostupne u svim državama ili područjima. Neke funkcije možda neće biti omogućene i možda neće raditi ispravno s nekim pružateljima usluga i mrežnim okruženjima. Neki pružatelji televizijskih usluga mogu naplaćivati naknadu za svoje usluge.

• Ovaj TV podržava digitalni prijenos putem kodeka MPEG-2, H.264/MPEG-4 AVC i H.265/ HEVC, no kompatibilnost sa svim signalima operatera/pružatelja usluge, koji se mogu promijeniti tijekom vremena, ne može biti zajamčena.

Informacije o zaštitnom znaku

• Izrazi HDMI i HDMI High-Definition Multimedia Interface (Multimedijsko sučelje visoke definicije) i logotip HDMI zaštitni su znakovi ili registrirani zaštitni znakovi tvrtke HDMI Licensing Administrator, Inc. u Sjedinjenim Državama i drugim zemljama.

• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio, i duplo D simbol su zaštitne marke Dolby Laboratories. Proizvedeno pod licencom Dolby Laboratories. Zaštićeni neobjavljeni radovi. Autorsko pravo © 2012-2018 Dolby Laboratories. Sva prava zadržana.

• Gracenote, logo i logotip Gracenote te logo »Powered by Gracenote« zaštitni su znakovi ili registrirani zaštitni znakovi tvrtke Gracenote, Inc. u Sjedinjenim Državama i/ili drugim zemljama.

• Google, Google Play, Chromecast, YouTube, Android TV i druge povezane oznake i logotipi zaštitni su znaci tvrtke Google LLC.

• DTS patente pogledajte http:// patents.dts.com. Proizvedeno prema licenci tvrtke DTS, Inc. DTS, simbol, DTS i simbol zajedno te Digital Surround su registrirani zaštitni znakovi ili zaštitni znakovi tvrtke DTS, Inc. u Sjedinjenim Državama i/ili drugim zemljama. © DTS, Inc. Sva prava zadržana.

• Netflix je registrirani zaštitni znak tvrtke Netflix, Inc.

• DiSEqC™ zaštitni je znak tvrtke EUTELSAT. Ovaj TV prijemnik podržava DiSEqC 1.0. Ovaj TV prijemnik nije namijenjen za upravljanje motoriziranim antenama.

• TUXERA je registrirana robna marka tvrtke Tuxera Inc. u SAD-u i drugim zemljama.

• Svi ostali zaštitni znakovi vlasništvo su njihovih vlasnika.

Broj registracije proizvoda (DELEGIRANA UREDBA KOMISIJE (EU) 2019/2013)

KD-85ZH8 (358677), KD-75ZH8 (358678).

O priročnikih

Ta televizor ima naslednje priročnike. Shranite priročnike za poznejšo uporabo.

Priročnik za pripravo

• Namestitev in nastavitev televizorja.

Referenčni priročnik (ta priročnik) / Varnostna dokumentacija

• Varnostne informacije, daljinski upravljalnik, odpravljanje težav, namestitev na steno, tehnični podatki itd.

Vodnik za pomoč (Na zaslonu Priročnik)

• Nastavitve, funkcije Android TV, internetna povezava, odpravljanje težav itd.

• Če ga želite odpreti, pritisnite gumb

HELP na daljinskem upravljalniku in

izberite Vodnik za pomoč.

POMEMBNO – Pred uporabo izdelka Sony preberite licenčno pogodbo za programsko opremo za končnega uporabnika.

Uporabo izdelka označuje vaše strinjanje z licenčno pogodbo za programsko opremo za končnega uporabnika. Licenčna pogodba za programsko opremo med vami in Sony je na voljo na spletu na spletnem mestu Sony (http://www.sony.net/ tv-software-licenses/) ali na zaslonu izdelka. Pojdite v [Nastavitve]  [Nastavitve naprave]  [Vizitka]  [Pravne informacije]  [Obvestila in licence].

Opombe

• Pred uporabo televizorja preberite poglavje »Varnostne informacije«.

• Za več varnostnih informacij preberite priloženo varnostno dokumentacijo.

• Slike in ilustracije, ki se uporabljajo v Priročnik za pripravo ter tem priročniku, so samo v pomoč in se lahko razlikujejo od dejanskega videza izdelka.

• »xx«, ki se prikaže v nazivu modela, odgovarja številčni cifri, ki je povezana z obliko, barvo ali TV sistemom.

Mesto identifikacijske nalepke

Nalepke s številko modela, datumom izdelave (leto/mesec) in nazivno napajalno napetostjo se nahajajo na hrbtni strani televizorja ali paketa. Najdete jih z odstranitvijo pokrova terminala.

POMEMBNO OBVESTILO

• Vodnik za pomoč si lahko ogledate s pametnim telefonom.

https://rd1.sony.net/help/tv/ haep1/h_aep/

Za to radijsko opremo veljajo naslednje omejitve za začetek uporabe ali dovoljenja za uporabo v AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Frekvenčni pas 5.150 – 5.350 MHz je dovoljen samo za uporabo v zaprtih prostorih.

Varnostne informacije

Namestitev/nastavitev

Televizor namestite in uporabljajte v skladu s spodaj navedenimi navodili, da bi preprečili nevarnost požara, električnega udara, škode in/ali poškodb.

Namestitev

• Televizor morate namestiti blizu enostavno dostopne omrežne vtičnice.

• Televizor postavite na stabilno vodoravno podlago, da preprečite padec, ki bi lahko povzročil telesne poškodbe ali gmotno škodo.

• Televizor namestite na mesto, kjer ga ne bo mogoče povleči, potisniti ali prevrniti.

• Televizor namestite tako, da namizno stojalo ne bo štrlelo iz stojala televizorja (ni priloženo). Ce namizno stojalo štrli iz stojala televizorja, se lahko televizor prevrne, pade ali povzroci telesno poškodbo ali poškodbo televizorja.

Obvestilo o radijski opremi

Družba Sony Corporation s tem izjavlja, da so vse vrste radijske opreme KD-85ZH8, KD-75ZH8 skladne z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: http://www.compliance.sony.eu/

Opozorilo za stranke: naslednje informacije veljajo le za opremo prodano v državah v katerih veljajo direktive EU.

Prenašanje

• Pred prenašanjem televizorja odklopite vse kable.

• Velik televizor naj prenašata dve ali tri osebe (tri ali več oseb za KD-85ZH8).

• Pri prevažanju televizor držite, kot je prikazano spodaj. Ne pritiskajte plošče LCD ali okvirja zaslona.

KD-85ZH8

10 mm - 12 mm

Vijak M6 (ni priložen)

Kabel (ni priložen)

Vijak (ni

priložen)

1,5 N·m {15 kgf·cm}

Sprejemnik AV

Zvočniški kabel

10 mm

KD-75ZH8

• Med prenašanjem televizorja ne izpostavljajte udarcem ali premočnemu tresenju.

• Kadar televizor prevažate na popravilo ali pri selitvi, ga zapakirajte v originalno škatlo in embalažni material.

Preprečevanje prevračanja

Uporaba zvočnika televizorja kot centralnega zvočnika

• Pred priklopom kablov, odklopite napajalna kabla s televizorja in sprejemnika AV.

• Preverite, ali je za nastavitev [Zvočniki] izbrana možnost [Avdio sistem].

Če želite preprečiti piskanje, če ne priključite CENTER SPEAKER IN na AV-sprejemnik, onemogočite [Način glavnega zvočnika TV-ja]. Za podrobnosti si oglejte Vodnik za pomoč.

Daljinski upravljalnik in

MIC / Tipalo svetlobe*

 

televizor

Oblika, mesto, razpoložljivost in delovanje tipke daljinskega upravljalnika se lahko razlikujejo glede na regijo/državo/model televizorja.

 Google Play / NETFLIX*

 GUIDE/ : Prikaže digitalni programski

vodnik televizije ali kabelskega/satelitskega vmesnika*2*4.

REC LIST: Prikaže seznam snemanja za trdi

disk USB ali snemalnik (DVR)*

(Izbira vhoda): Prikažite in izberite

vhodni vir itd.

(Hitre nastavitve): Prikažite hitre

nastavitve.

/ Barvne tipke

BACK/ HOME

  +/– (Glasnost)

(Skoči)

 (Izklop zvoka)*

CH +/–//: Izberite kanal, ali naslednjo

() / prejšnjo stran ().

 AUDIO: Izberite zvok večjezičnega vira ali

dvojni zvok (odvisno od vira programa).

(Nastavitev podnapisov)

Prikaže meni Pomoč.

HELP:

///

 REC: Posname trenutno predvajani

program na disk USB ali snemalnik (DVR)*4.

EXIT

 (Mikrofon): Uporabite Pomočnik

Google*2*3 ali glasovno iskanje*3. Za namige o upravljanju televizorja pritisnite gumb

(Mikrofon) in izgovorite stavek »glasovni

namigi«.*

////: Navigacija in izbira preko

menija na zaslonu.

TV: Prikažite seznam televizijskih kanalov ali

preklopite na vhod.

  (Vklop/izklop)

Gumbi s številkami

/ (Informacije/Razkrij besedilo):

Prikaže informacije.

 (Besedilo): Prikaže besedilne

informacije.

  (Vklop/izklop)

 Tipalo daljinskega upravljalnika /

Tipalo svetlobe / LED*

 Vgrajeni mikrofon*

omogočiti vgrajeni mikrofon, pritisnite gumb (Mikrofon) na daljinskem upravljalniku in upoštevajte navodila na zaslonu.

*1 Osvetlitev ozadja daljinskega upravljalnika se bo

prižgala, ko bo tipalo svetlobe zaznalo, da je osvetlitev okolja nizka. Samodejna osvetlitev ozadja se lahko izklopi.

2*3*7

: Če želite

*2 Samo za določena območja/države/modele

Vijak (M6)

Nosilec za stensko montažo

10 mm - 12 mm

Zadnji okrov televizorja

televizorja/jezike.

*3 Pomočnik Google ali glasovno iskanje zahteva

internetno povezavo.

*4 Potrebna je nastavitev [Nastavitev kabelskega/

satelitskega vmesnika].

*5 Bližnjica za dostopnost je na voljo s pritiskom in

držanjem  (Izklop zvoka).

*6 Vključena je tudi vgrajena lučka LED za mikrofon. *7 Poraba energije se poveča, ker vgrajeni mikrofon ves

čas deluje, kadar je omogočen.

Za več informacij, glejte Vodnik za pomoč.

Vgradnja televizorja na steno

Uporaba dodatnega Nosilca za stensko montažo (SU-WL450)* (ni priložen)

Za kupce:

Za zaščito izdelka in varnost podjetje Sony močno priporoča, da vam televizor vgradi prodajalec Sony ali pooblaščeni podizvajalec. Ne poskušajte ga vgraditi sami.

Za Sony distributerje in izvajalce:

Med vgradnjo, rednim vzdrževanjem in pregledovanjem tega izdelka bodite zelo pozorni na varnost.

Informacije o namestitvi Nosilec za stensko montažo

Ta navodila za uporabo za televizor kažejo samo korake za pripravo televizorja, preden ga vgradite na steno. Za navodila o namestitvi Nosilca za stensko montažo glejte informacijo o namestitvi (nosilca za stensko montažo) na strani izdelka za vaš model televizorja. https://www.sony.eu/support

Priprava na namestitev Nosilca za stensko montažo

Pred nameščanjem televizor na steno pritrdite namizno stojalo in pri tem upoštevajte navodila v priročniku za pripravo.

• Preden priključite kable pripravite televizijo za namestitev na Nosilec za stensko montažo.

• Upoštevajte vodnik z navodili, priložen Nosilcu za stensko montažo za vaš model. Za vgradnjo tega televizorja potrebujete dovolj znanja, zlasti za določitev, ali lahko stena prenese težo televizorja.

• Pritrditev tega izdelka na steno obvezno prepustite prodajalcem Sony ali pooblaščenim izvajalcem in bodite med vgradnjo še posebej pozorni na varnost. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastale zaradi nepravilnega ravnanja ali vgradnje.

• Vijaki za Nosilec za stensko montažo niso priloženi.

• Namestitev na steno naj izvaja izključno usposobljeno servisno osebje.

• Zaradi varnosti močno priporočamo, da uporabljate Sonyjevo dodatno opremo, vključno: Nosilec za stensko montažo SU-WL450

• Obvezno uporabite vijake, ki so priloženi Nosilcu za stensko montažo, ko pritrjujete Nosilec za stensko montažo na televizor. Priloženi vijaki so zasnovani, kot kaže ilustracija, če jih merite od pritrditvene površine Nosilca za stensko montažo. Premer in dolžina vijakov se pri različnih modelih Nosilcev za stensko montažo razlikujeta. Z uporabo drugih vijakov namesto priloženih lahko povzročite notranje poškodbe televizorja ali prevračanje itd.

• Neuporabljene vijake in namizno stojalo hranite na varnem mestu, vse dokler ne boste ponovno pritrdili namizno stojalo. Vijake hranite proč od majhnih otrok.

* Samo za določena območja/države/modele

televizorja.

1 Snemite pokrove priključkov.

KD-85ZH8

KD-75ZH8

2 Odstranite vijake z zadnje strani

televizorja.

Odpravljanje težav

Splošno odpravljanje težav za vprašanja, kot so: črni zaslon, brez zvoka, zamrznjena slika, televizor se ne odziva ali omrežje se je izgubilo, naredite naslednje korake.

1 Ponovno vklopite televizor s pritiskom na

gumb za vklop na daljinskem upravljalniku za približno pet sekund. Televizor se bo ponovno vklopil. Če se televizor ne vklopi nazaj, poskusite odklopiti napajalni kabel. Pritisnite gumb za vklop/izklop na televizorju, in ga sprostite. Počakajte dve minuti in vključite napajalni kabel.

2 Glejte meni za pomoč s pritiskom na gumb

HELP na daljinskem upravljalniku.

3 Povežite vaš televizor z internetom in izvedite

posodobitev programske opreme. Podjetje Sony priporoča, da programsko opremo televizorja redno posodabljate. Posodobitve programske opreme omogočajo nove funkcije in izboljšave delovanja.

4 Obiščite spletno mesto za podporo Sony

(informacije so na koncu tega priročnika).

Ko televizor priključite, morda televizor nekaj časa ne boste mogli vklopiti niti s pritiskom gumba za vklop/izklop na daljinskem upravljalniku ali na televizorju.

Za inicializacijo sistema je potreben čas. Počakajte približno minuto in poskusite znova.

Daljinski upravljalnik ne deluje.

 Zamenjajte baterije.

Geslo za starševsko zaklepanje je bilo pozabljeno.

 Vnesite 9999 za kodo PIN in vnesite novo kodo

PIN.

Za več informacij o odpravljanju težav, si oglejte Vodnik za pomoč.

Tehnični podatki

Sistem

Zaslonski sistem: LCD-plošča (zaslon s tekočimi kristali), LED-osvetlitev ozadja

TV sistem: Odvisno od izbire države/območja/ modela televizorja

Analogni: B/G, D/K, I Digitalni: DVB-T/DVB-C/DVB-T2* Satelit*1: DVB-S/DVB-S2

Sistem barv: PAL/SECAM/NTSC3.58 (samo slika)/NTSC4.43 (samo slika)

Pokrivanje kanalov: Odvisno od izbire države/ območja/modela televizorja

Analogni: UHF/VHF/kabel Digitalni: UHF/VHF/kabel Satelit*1: Frekvenca IF 950-2.150 MHz

Zvočni izhod: 12,5 W + 12,5 W + 12,5 W + 12,5 W + 5 W + 5 W

Brezžična tehnologija

Protokol IEEE 802.11a/b/g/n/ac Bluetooth® različica 4.2

Frekvenčni pas(ovi)

Frekvenčni obseg Izhodna moč

Brezžični LAN (Televizor)

2.400-2.483,5 MHz

5.150-5.250 MHz

5.250-5.350 MHz

5.470-5.725 MHz

5.725-5.850 MHz Bluetooth® (Televizor)

2.400-2.483,5 MHz < 10,0 dBm Bluetooth® (Daljinski upravljalnik)

2.400-2.483,5 MHz < 10,0 dBm

Vhodni/izhodni priključki

Antena/kabel

75 ohmov, zunanji vmesnik za VHF/UHF

Satelitska antena*

Ženski priključek tipa F, 75 ohmov. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ton, Distribucija edine kabel EN50494.

AV IN

Vhod Video/Avdio (mini priključek)

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm

HDMI IN 1/2/3/4 (Kompatibilno z HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p (24 Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Računalniške oblike zapisa* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*4*5, 3840 × 2160p (100, 120 Hz)*4*

Avdio:

V načinu eARC (Enhanced Audio Return Channel)

Za montažo stojala si preberite Vodnik za pomoč.

Razen v načinu eARC

5,1-kanalni linearni PCM: 32/44,1/48/88,2/ 96/176,4/192 kHz 16/20/24 bitov, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (samo HDMI IN 3)*

V načinu eARC

Za montažo stojala si preberite Vodnik za pomoč.

V načinu ARC

Dvokanalni linearni PCM: 48 kHz 16 bitov, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Digitalni optični priključek (dvokanalni linearni PCM: 48 kHz 16 bitov, Dolby Audio, DTS)

 (Stereo mini priključek)

Slušalke

1, 2, 3 (HDD REC)* Priključek za napravo ( 3 naprave USB HDD za funkcijo REC) Vrati USB 1 in USB 2 podpirata standardni High Speed USB (USB 2.0) Vrata USB 3 podpirajo standard Super Speed USB (USB 3.1 Gen 1)

Reža za CAM (modul pogojnega dostopa)

LAN Priključek 10BASE-T/100BASE-TX (Odvisno od okolja omrežja se lahko hitrost povezave razlikuje. Hitrost in kakovost komunikacije nista zajamčeni.)

CENTER SPEAKER IN

Vhod za sredinski zvočnik (vezna sponka)

Napajanje, podatki o izdelku in drugo

Zahteve za napajanje

220 V – 240 V AC, 50 Hz

Razred energijske učinkovitosti

KD-85ZH8: C KD-75ZH8: C

Velikost zaslona (diagonala) (pribl.)

KD-85ZH8: 214,8 cm / 85 palcev KD-75ZH8: 189,3 cm / 75 palcev

Poraba energije V načinu [Standardna]

KD-85ZH8: 487 W KD-75ZH8: 361 W

V načinu [Živobarvna]

KD-85ZH8: 815 W KD-75ZH8: 590 W

Letna poraba energije*

KD-85ZH8: 675 kWh na leto KD-75ZH8: 501 kWh na leto

Poraba energije v pripravljenosti*9*

KD-85ZH8: 0,50 W (63 W v načinu posodobitve programske opreme/ elektronskega programskega vodiča) KD-75ZH8: 0,50 W (52 W v načinu posodobitve programske opreme/elektronskega programskega vodiča)

Ločljivost zaslona

7.680 točk (vodoravno) × 4.320 vrstice (navpično)

Izhodna nazivna vrednost

USB 1/2

5 V , največ 500 mA

USB 3

5 V , največ 900 mA

Mere (pribl.) (š × v × g) (cm)

z namiznim stojalom

Standardni položaj: KD-85ZH8: 192,0 × 111,7 × 42,8 KD-75ZH8: 169,6 × 98,6 × 35,6 Ozek položaj: KD-85ZH8: 190,4 × 112,0 × 42,8 KD-75ZH8: 168,0 × 98,9 × 35,6

brez namiznega stojala

KD-85ZH8: 190,4 × 110,9 × 8,4 KD-75ZH8: 168,0 × 97,7 × 8,4

Širina stojala (pribl.) (cm)

Standardni položaj:

KD-85ZH8: 192,0 KD-75ZH8: 169,6

Ozek položaj:

KD-85ZH8: 86,5 KD-75ZH8: 62,3

Masa (pribl.) (kg)

z namiznim stojalom

Standardni položaj: KD-85ZH8: 67,8 KD-75ZH8: 49,9 Ozek položaj: KD-85ZH8: 67,3 KD-75ZH8: 49,4

brez namiznega stojala

KD-85ZH8: 65,6 KD-75ZH8: 47,9

Ostalo

Izbirni dodatki

Nosilec za stensko montažo: SU-WL450 Delovna temperatura: 0 ºC – 40 ºC Delovna vlažnost: 10 % – 80 % RH

(nekondenzirajoča)

*1 Vsi televizorji nimajo tehnologije DVB-T2 ali

DVB-S/S2 ali priključka za satelitsko anteno.

*2 Pri vhodni ločljivosti 4096 × 2160p in ko je

[Širokozaslonski način] nastavljen na [Normalno], je prikazana ločljivost 3840 × 2160p. Za prikaz resolucije 4096 × 2160p, nastavite nastavitev [Širokozaslonski način] na [Celozaslonska 1] ali [Celozaslonska 2].

*3 Za podporo bitne hitrosti 18 Gbps, nastavite [Format

signala HDMI] na Izboljšani format.

*4 Za montažo stojala si preberite spletni Vodnik za

pomoč. *5 Samo HDMI IN 4. *6 Povežite avdio sistem z HDMI IN 3, da preusmerite

zvok televizorja na vaš zvočni sistem. *7 Samo za določena območja/države/modele

televizorja. *8 Poraba energije v kWh na leto na podlagi porabe

energije televizorja, ki deluje 4 ure dnevno 365 dni.

Dejanska poraba energije je odvisna od načina

uporabe televizorja. *9 Navedena poraba v pripravljenosti nastopi po

zaključenih notranjih procesih televizorja. *10Poraba energije v pripravljenosti se poveča, če imate

televizor povezan z omrežjem.

Opombe

• Razpoložljivost izbirnih dodatkov je odvisna od

države/regije/modela televizorja/zaloge.

• Oblikovanje in tehnični podatki se lahko spremenijo

brez predhodnega obvestila.

• Morda bodo potrebne naročnine na storitve in

aplikacije, pri uporabi Pomočnika Google pa bodo morda potrebni dodatni pogoji, pogoji in/ali stroški.

• Podatkovni list izdelka v tem priročniku je za

DELEGIRANO UREDBO KOMISIJE (EU) 1062/2010. Oglejte si njihovo spletno mesto za informacije (EU) 2019/2013.

Opombe k funkcijam digitalne televizije

• Digitalna TV (zemeljski signal DVB, satelitska in kabelska televizija), interaktivne storitve in omrežne funkcije morda ne bodo na voljo v vseh državah in na vseh območjih. Nekatere funkcije morda ne bodo omogočene ter pri nekaterih ponudnikih in v nekaterih omrežnih okoljih morda ne bodo delovale pravilno. Nekateri ponudniki TV-storitev lahko za svoje storitve zahtevajo plačilo.

• Ta TV podpira digitalno oddajanje z uporabo kodekov MPEG-2, H.264/MPEG-4 AVC in H.265/HEVC, vendar ni mogoče zagotoviti združljivosti z vsemi signali operaterjev/ storitev, ki se lahko sčasoma spremenijo.

Informacije o blagovnih znamkah

• Izraza HDMI in visokoločljivostni večpredstavnostni vmesnik HDMI ter logotip HDMI so blagovne znamke ali registrirane blagovne znamke družbe HDMI Licensing Administrator, Inc. v Združenih državah Amerike in drugih državah.

• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio in simbol dvojnega D so blagovne znamke podjetja Dolby Laboratories. Izdelano po licenci podjetja Dolby Laboratories. Zaupno neobjavljeno delo. Avtorske pravice © 20122018 Dolby Laboratories. Vse pravice pridržane.

• Gracenote, logo in logotip Gracenote, logo »Powered by Gracenote« logo so zaščitene blagovne znamke ali blagovne znamke podjetja Gracenote, Inc. v ZDA in/ali drugih državah.

• Google, Google Play, Chromecast, YouTube, Android TV in druge sorodne znamke in logotipi so blagovne znamke podjetja Google LLC.

• Za patente DTS glejte http://patents.dts.com. Izdelano po licenci podjetja DTS, Inc. DTS, simbol in DTS skupaj s simbolom, in Digital Surround so blagovne znamke ali zaščitene blagovne znamke podjetja DTS, Inc. v Združenih državah in/ali v drugih državah. © DTS, Inc. Vse pravice pridržane.

• Netflix je blagovna znamka Netflix, Inc.

• DiSEqC™ je blagovna znamka družbe EUTELSAT. Ta televizor podpira DiSEqC 1.0. Televizor ni namenjen krmiljenju anten z lastnim pogonom.

• TUXERA je registrirana blagovna znamka Tuxera Inc. v ZDA in drugih državah.

• Vse druge blagovne znamke so lastnina posameznih lastnikov.

Registracijska številka izdelka (DELEGIRANA UREDBA KOMISIJE (EU) 2019/2013)

KD-85ZH8 (358677), KD-75ZH8 (358678).

O uputstvima

Ovaj TV uređaj se isporučuje sa sledećim uputstvima. Molimo vas da zadržite uputstva za buduću upotrebu.

Vodič za podešavanje

• Instalacija i postavljanje TV uređaja.

Referentni vodič (ovo uputstvo) / Sigurnosna dokumentacija

• Bezbednosne informacije, daljinski upravljač, otklanjanje problema, instalacija na zidu, specifikacija, itd.

Vodič za pomoć (Uputstvo na ekranu)

• Podešavanja, Android TV funkcije, Internet veza, otklanjanje problema, itd.

• Da biste ga otvorili, pritisnite dugme

HELP na daljinskom upravljaču i

odaberite Vodič za pomoć.

VAŽNO – Pročitajte licencni ugovor o softveru za krajnjeg korisnika pre upotrebe Sony proizvoda. Korišćenjem vašeg

proizvoda znači da prihvatate licencni ugovor o softveru za krajnjeg korisnika. Ugovor o licenci softvera između vas i Sonyja dostupan je na mreži na Sony veb lokaciji (http:// www.sony.net/tv-software-licenses/) ili na ekranu vašeg proizvoda. Idite na [Podešavanja]  [Подешавања уређаја]  [Основни подаци]  [Pravne informacije]  [Napomene i licence].

Napomene

• Pre rukovanja TV-om, pročitajte „Bezbednosne informacije“.

• Za dodatne informacije o bezbednosti pročitajte priloženu bezbednosnu dokumentaciju.

• Slike i ilustracije korišćene u Vodiču za podešavanje i ovom priručniku služe samo za reference i mogu da se razlikuju od stvarnog proizvoda.

• „xx“ koje se pojavljuje u nazivu modela odgovara numeričkoj cifri, koja se odnosi na dizajn, boju ili TV sistem.

Mesto identifikacione oznake

Oznake za broj modela, datum proizvodnje (godina/mesec) i nominalnu snagu napajanja se nalaze na poleđini TV-a ili pakovanju. Možete ih pronaći uklanjanjem poklopca terminala.

VAŽNA NAPOMENA

• Vodič za pomoć možete potražiti pomoću vašeg pametnog telefona.

https://rd1.sony.net/help/tv/ haep1/h_aep/

Za ovu radio opremu primenjuju se sledeća ograničenja za stavljanje u upotrebu ili za zahteve za odobrenje korišćenja u AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, L I, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Opseg od 5.150 - 5.350 MHz je ograničen samo na rad u zatvorenom.

Bezbednosne informacije

Postavljanje/podešavanje

Postavite TV aparat u skladu sa uputstvima koja slede da biste izbegli opasnost od požara, električnog udara ili oštećenja i/ili povreda.

Postavljanje

• TV aparat treba da se postavi blizu lako pristupačne strujne utičnice.

• Stavite TV aparat na stabilnu, ravnu površinu da biste sprečili da se prevrne i izazove povredu ili oštećenje stvari.

• Montirajte TV gde ne može da se vuče, gura ili obori.

• Montirajte TV tako da postolje za sto TV-a ne strči od TV postolja (nije isporučeno). Ako postolje za sto strči od TV postolja, to može da prouzrokuje da se TV prijemnik prevrne, padne i dovede do lične povrede ili oštećenja TV-a.

Obaveštenje za radio opremu

Korporacija Sony Corporation ovim izjavljuje da su tipovi radio opreme KD-85ZH8, KD-75ZH8 usaglašeni sa Direktivom 2014/53/EU. Puni tekst o izjavi o usaglašenosti sa EU je dostupan na sledećoj internet adresi: http://www.compliance.sony.eu/

Napomena za kupce: sledeće informacije su primenljive samo u zemljama koje primenjuju direktive EU.

Prenošenje

• Pre prenošenja TV aparata, isključite sve kablove.

• Dvoje ili više ljudi (troje ili više ljudi za KD-85ZH8) je potrebno za prenošenje velikog TV aparata.

• Prilikom ručnog prenošenja TV aparata, držite ga kako je prikazano ispod. Ne izlažite pritisku LCD panel i okvir oko ekrana.

KD-85ZH8

10 mm - 12 mm

Vijak M6 (nije isporučen)

Kabl (nije isporučen)

Vijak (nije

isporučen)

1,5 N·m {15 kgf·cm}

AV prijemnik

Kabl zvučnika

10 mm

KD-75ZH8

• Prilikom ručnog prenošenja TV aparata, ne izlažite ga drmanju ili prekomernim vibracijama.

• Prilikom prenošenja TV aparata radi popravki ili prilikom seljenja, zapakujte ga korišćenjem originalnog kartona i materijala za pakovanje.

Sprečavanje prevrtanja

Korišćenje TV-a kao centralnog zvučnika

• Pre povezivanja kablova, isključite dovod električne energije i iz TV-a i iz AV prijemnika.

• Proverite da li su [Zvučnici] podešeni na [Audio sistem].

Da biste sprečili šuštanje kada se ne poveže CENTER SPEAKER IN sa AV prijemnikom, onemogućite [Režim TV centralnog zvučnika]. Za detalje, pogledajte Vodič za pomoć.

Daljinski upravljač i TV

MIC / Senzor

svetla*

 

Oblik daljinskog upravljača, mesto, dostupnost i funkcija tastera daljinskog upravljača mogu da variraju u zavisnosti od vaše regiona/zemlje/TV modela.

 GUIDE/ : Prikažite digitalni programski

vodič televizora ili kablovskog/satelitskog uređaja*2*4.

REC LIST: Prikazuje Rec listu USB HDD/

DVR*

(Biranje ulaza): Prikazuje i bira izvor

ulaza, itd.

(Brza podešavanja): Prikazuje Brza

podešavanja.

BACK/ HOME

  +/– (Jačina zvuka)

(Prelazak)

 (Isključivanje zvuka)*

CH +/–//: Odaberite kanal ili sledeću

() / prethodnu () stranicu.

 AUDIO: Izaberite zvuk višejezičnog izvora ili

dvostruki zvuk (zavisi od izvora programa).

(Podešavanje titlova)

Prikažite meni za pomoć.

HELP:

///

 REC: Snimanje programa koji trenutno

gledate na USB HDD/DVR*4.

EXIT

 (Mikrofon): Koristite Google

помоћника*2*3 ili гласовну претрагу*3. Za savete o upravljanju TV uređajem pritisnite dugme (Mikrofon) i izgovorite frazu „glasovni saveti“.*

////: Kretanje kroz menije na

ekranu i biranje stavki.

TV: Prikažite listu TV kanala ili se prebacite

na ulaz.

  (Snaga)

Brojčani tasteri

/ (Otkrivanje informacija/teksta):

Prikažite informacije.

 (Tekst): Prikažite tekstualne informacije.

 Google Play / NETFLIX*

  (Snaga)

 Senzor daljinskog upravljača / Senzor

svetla / LED*

 Ugrađeni MIC*

2*3*7

: Da biste omogućili

ugrađeni MIC, pritisnite dugme (Mikrofon) na daljinskom upravljaču i pratite uputstva na ekranu.

*1 Pozadinsko osvetljenje daljinskog upravljača će se

upaliti kada senzor svetla detektuje da je ambijentalno svetlo nisko. Automatsko paljenje

/ Tasteri u boji

pozadinskog osvetljenja može se isključiti.

*2 Samo za ograničeni region/zemlju/TV model/jezik. *3 Google помоћник ili гласовна претрага zahtevaju

Internet vezu.

*4 Podešavanje [Podešav. kablovskog/satelitskog

Vijak (M6)

Nosač za postavljanje na zid

10 mm - 12 mm

Zadnji poklopac TV-a

uređaja] je obavezno.

*5 Prečica za pristup dostupna je pritiskom i držanjem

 (Isključivanje zvuka).

*6 Ugrađeno MIC LED osvetljenje je i uključeno. *7 Potrošnja energije će se povećati jer ugrađeni MIC

uvek osluškuje kada je ta opcija omogućena.

Za više informacija pogledajte Vodič za pomoć.

Montaža TV-a na zid

Korišćenje opcionog Nosača za postavljanje na zid (SU-WL450)* (nije isporučen)

Za kupce:

Radi zaštite proizvoda i iz bezbednosnih razloga, Sony striktno preporučuje da montažu vašeg TV-a obave dileri ili licencirani instalateri kompanije Sony. Ne pokušavajte sami da ga montirate.

Za dilere ili instalatere kompanije Sony:

Obratite punu pažnju na bezbednost tokom montaže, periodičnog održavanja i pregleda ovog proizvoda.

Informacije o montaži Nosača za postavljanje na zid

Uputstvo za upotrebu ovog TV-a sadrži samo korake za pripremu TV-a za montiranje na zid. Uputstva za postavljanje Nosača za postavljanje na zid potražite u informacijama za postavljanje (Nosač za postavljanje na zid) na stranici proizvoda za vaš model TV-a. https://www.sony.eu/support

Priprema montaže Nosača za postavljanje na zid

Pre pričvšćivanja TV-a na zid, pomoću Vodiča za podešavanje proverite da li ste pričvrstili postolje za sto.

• Pre povezivanja kablova, pripremite TV za konzolu za zidnu montažu.

• Sledite uputstva priložena uz Nosač za montažu na zid za vaš model. Za montažu ovog TV-a je potrebna dovoljna stručnost, posebno za određivanje jačine zida da bi podneo težinu TV-a.

• Obavezno poverite pričvršćenje ovog proizvoda na zid dilerima ili licenciranim instalaterima kompanije Sony i posvetite odgovarajuću pažnju bezbednosti tokom montaže. Sony nije odgovoran za bilo kakve štete ili povrede prouzrokovane nepravilnim rukovanjem ili nepropisnom montažom.

• Nosač za postavljanje na zid se ne isporučuje sa zavrtnjima.

• Samo stručno osoblje servisa bi trebalo da izvodi montiranje na zid.

• Iz bezbednosnih razloga, strogo se preporučuje da koristite pribor kompanije Sony, uključujući: Nosač za postavljanje na zid SU-WL450

• Obavezno koristite vijke isporučene uz nosač za postavljanje na zid prilikom pričvršćenja tog nosača na TV prijemnik. Isporučeni vijci su projektovani kako je naznačeno prema ilustraciji kada se meri od površine za pričvršćenje nosača za postavljanje na zid. Prečnik i dužina vijaka se razlikuju u zavisnosti od modela Nosača za postavljanje na zid. Upotreba drugih vijaka osim onih koji su isporučeni može da ima za posledicu unutrašnje oštećenje TV aparata ili da dovede do njegovog pada, itd.

• Vodite računa da neupotrebljene vijke i postolje za sto odložite na sigurno mesto dok ne budete spremni da pričvrstite postolje za sto. Držite vijke dalje od male dece.

* Samo za ograničeni region/zemlju/TV model.

1 Uklonite poklopce priključaka.

KD-85ZH8

KD-75ZH8

2 Izvadite vijke na zadnjoj strani TV-a.

Otklanjanje problema

Opšti načini otklanjanja problema kao što su: crn ekran, nema zvuka, zamrznuta slika, TV ne reaguje ili izgubljena veza, obavlja sledeće korake.

1 Restartujte TV uređaj pritiskanjem dugmeta

za uključivanje na daljinskom upravljaču na oko pet sekundi. TV će se restartovati. Ako TV ne dođe u svoje potpuno funkcionalno stanje, pokušajte sa iskopčate TV sa kabla napajanja. Zatim pritisnite dugme za napajanje na TV uređaju i otpustite ga. Pričekajte dva minuta i uključite mrežni kabl.

2 Pogledajte Meni za pomoć pritiskom na HELP

na daljinskom upravljaču.

3 Povežite TV na internet i izvršite ažuriranje

softvera. Kompanija Sony preporučuje da redovno ažurirate softver vašeg TV-a. Nove verzije softvera obezbeđuju nove funkcije i poboljšanja performansi.

4 Posetite Sony veb lokaciju za podršku

(informacije se nalaze na kraju ovog uputstva).

Kada uključite, TV možda neće moći da se uključi određeno vreme, čak i ako pritisnete taster za uključivanje na daljinskom upravljaču ili TV-u.

Potrebno je nešto vremena da se pokrene sistem. Sačekajte oko jedan minut, a zatim ga ponovo aktivirajte.

Daljinski upravljač ne funkcioniše.

 Zamenite baterije.

Zaboravljena je lozinka roditeljskog zaključavanja.

 Unesite 9999 za PIN i unesite novi PIN.

Za više informacija o rešavanju problema, pogledajte Vodič za pomoć.

Specifikacije

Sistem

Sistem panela: LCD (ekran sa tečnim kristalima) panel, LED pozadinsko osvetljenje

TV sistem: U zavisnosti od izbora vaše zemlje/ područja/modela TV-a

Analogni: B/G, D/K, I Digitalni: DVB-T/DVB-C/DVB-T2* Satelitski*1: DVB-S/DVB-S2

Sistem boja: PAL/SECAM/NTSC3.58 (Samo video)/NTSC4.43 (Samo video)

Pokrivenost kanala: U zavisnosti od izbora vaše zemlje/područja/modela TV-a

Analogni: UHF/VHF/kabl Digitalni: UHF/VHF/kabl Satelitski*1: IF frekvencija 950-2.150 MHz

Zvučni izlaz: 12,5 W + 12,5 W + 12,5 W + 12,5 W + 5 W + 5 W

Bežična tehnologija

Protokol IEEE 802.11a/b/g/n/ac Bluetooth® verzija 4.2

Frekvencijski opseg

Frekvencijski opseg Izlazna snaga

Bežični LAN (Televizor)

2.400-2.483,5 MHz

5.150-5.250 MHz

5.250-5.350 MHz

5.470-5.725 MHz

5.725-5.850 MHz

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm

Bluetooth® (Televizor)

2.400-2.483,5 MHz < 10,0 dBm Bluetooth® (Daljinski upravljač)

2.400-2.483,5 MHz < 10,0 dBm

Priključci za ulaz/izlaz

Antena (vazdušna)/kabl

Spoljni terminal od 75 oma za VHF/UHF

Satelitska antena*

Ženski konektor F-tipa, 75 oma. DiSEqC 1.0, LNB 13 V/18 V i 22 kHz ton, razvod pomoću jednog kabla EN50494.

AV IN

Video/audio ulaz (mini-džek)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibilan)

Video:

4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p (24 Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC formati* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*4*5, 3840 × 2160p (100, 120 Hz)*4*

Audio:

U eARC (Enhanced Audio Return Channel) režimu

Detaljnije informacije potražite u Vodiču za pomoć.

Osim za eARC režim

5,1-kanalni linearni PCM: 32/44,1/48/88,2/ 96/176,4/192 kHz 16/20/24 bita, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Samo HDMI IN 3)*

U eARC režimu

Detaljnije informacije potražite u Vodiču za pomoć.

U ARC režimu

Dvokanalni linearni PCM: 48 kHz 16 bita, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Digitalni optički priključak (dvokanalni linearni PCM: 48 kHz 16 bita, Dolby Audio, DTS)

 (Stereo mini džek)

Slušalice

1, 2, 3 (HDD REC)* USB port uređaja ( 3 USB HDD uređaj za funkciju REC) USB port 1 i 2 podržavaju USB velike brzine (USB 2.0) USB port 3 podržava USB super brzine (USB 3.1 Gen 1)

Otvor za CAM (Modul uslovnog pristupa)

LAN 10BASE-T/100BASE-TX konektor (U zavisnosti od operativnog okruženja mreže, brzina veze može da se razlikuje. Brzina i kvalitet komunikacije nisu zagarantovani.)

CENTER SPEAKER IN

Ulaz za centralni zvučnik (Spojno mesto)

Napajanje, sažetak proizvoda i ostalo

Napajanje

220 V - 240 V AC, 50 Hz

Klasa energetske efikasnosti

KD-85ZH8: C KD-75ZH8: C

Veličina ekrana (merena dijagonalno) (približ.)

KD-85ZH8: 214,8 cm / 85 inča KD-75ZH8: 189,3 cm / 75 inča

Potrošnja električne energije U [Standardno] režimu

KD-85ZH8: 487 W KD-75ZH8: 361 W

U [Živopisna] režimu

KD-85ZH8: 815 W KD-75ZH8: 590 W

Godišnja potrošnja energije*

KD-85ZH8: 675 kWh godišnje KD-75ZH8: 501 kWh godišnje

Potrošnja energije u režimu pripravnosti*9*

KD-85ZH8: 0,50 W (63 W tokom ažuriranja softvera / EPG-a) KD-75ZH8: 0,50 W (52 W tokom ažuriranja softvera / EPG-a)

Rezolucija ekrana

7.680 tačke (horizontalno) × 4.320 linije (vertikalno)

Nominalne vrednosti izlaza

USB 1/2

5 V , 500 mA MAKS

USB 3

5V , 900mA MAKS

Dimenzije (približ.) (š × v × d) (cm)

sa postoljem za sto

Standardni položaj: KD-85ZH8: 192,0 × 111,7 × 42,8 KD-75ZH8: 169,6 × 98,6 × 35,6 Uzak položaj: KD-85ZH8: 190,4 × 112,0 × 42,8 KD-75ZH8: 168,0 × 98,9 × 35,6

bez postolja za sto

KD-85ZH8: 190,4 × 110,9 × 8,4 KD-75ZH8: 168,0 × 97,7 × 8,4

Širina postolja (približ.) (cm)

Standardni položaj:

KD-85ZH8: 192,0 KD-75ZH8: 169,6

Uzak položaj:

KD-85ZH8: 86,5 KD-75ZH8: 62,3

Težina (približ.) (kg)

sa postoljem za sto

Standardni položaj: KD-85ZH8: 67,8 KD-75ZH8: 49,9 Uzak položaj: KD-85ZH8: 67,3 KD-75ZH8: 49,4

bez postolja za sto

KD-85ZH8: 65,6 KD-75ZH8: 47,9

Ostalo

Opcioni pribor

Nosač za postavljanje na zid: SU-WL450 Radna temperatura: 0 ºC – 40 ºC Radna vlažnost vazduha: 10 % – 80 % RH (bez

kondenzacije)

*1 Nemaju svi TV aparati DVB-T2 ili DVB-S/S2

tehnologiju ili terminal za satelitsku antenu.

*2 Kada je ulazna rezolucija 4096 × 2160p i [Široki

režim] je podešeno na [Normalno], rezolucija prikaza je 3840 × 2160p. Da biste prikazali rezoluciju 4096 × 2160p, podesite [Široki režim] na [Ceo ekran 1] ili [Ceo ekran 2].

*3 Da biste omogućili podršku za 18 Gbps, podesite

[Format HDMI signala] na Poboljšani format.

*4 Detaljnije informacije potražite u Vodiču za pomoć

na mreži.

*5 Samo HDMI IN 4. *6 Povežite audio sistem na HDMI IN 3 da biste zvuk

TV-a usmerili ka audio sistemu. *7 Samo za ograničeni region/zemlju/TV model. *8 Godišnja potrošnja energije u kWh, na osnovu

potrošnje struje televizora koji radi 4 sata dnevno

365 dana. Stvarna potrošnja energije će zavisiti od

toga kako se televizor koristi. *9 Navedena potrošnja struje u režimu pripravnosti se

postiže kada TV završi neophodne unutrašnje

procese. *10Potrošnja energije u režimu pripravnosti će se

povećati kada se vaš TV poveže na mrežu.

Napomene

• Dostupnost opcionog pribora zavisi od zemalja/

regiona/TV modela/zaliha.

• Dizajn i specifikacije podležu izmenama bez

obaveštenja.

• Pretplate za usluge i aplikacije mogu biti potrebne, a

dodatni uslovi, odredbe i/ili troškovi mogu se primeniti kada koristite Google помоћника.

• Tabela sa informacijama o proizvodu u ovom

priručniku je za DELEGIRANU UREDBU KOMISIJE (EU) 1062/2010. Pogledajte njen veb-sajt za informacije o uredbi (EU) 2019/2013.

Napomene o funkciji Digitalna TV

• Digitalni TV (DVB zemaljski, satelitski i

kablovski), interaktivne usluge i mrežne funkcije možda neće biti dostupne u svim zemljama ili područjima. Neke funkcije možda neće biti omogućene ili možda neće pravilno delovati kod nekih dobavljača usluga i okruženja mreže. Neki dobavljači usluga TV-a mogu naplaćivati naknadu za svoje usluge.

• Ovaj TV podržava digitalno emitovanje

pomoću kodeka MPEG-2, H.264/MPEG-4 AVC i H.265/HEVC, ali nije moguće garantovati kompatibilnost sa svim operaterima/uslužnim signalima jer se ona, vremenom, može promeniti.

Informacije o zaštitnim znacima

• Termini HDMI i HDMI High-Definition

Multimedia Interface, kao i logotip HDMI su zaštitni znaci ili registrovani zaštitni znaci kompanije HDMI Licensing Administrator, Inc. u SAD i drugim zemljama.

• Dolby, Dolby Vision, Dolby Atmos, Dolby

Audio i dvostruki D simbol su zaštitni znaci kompanije Dolby Laboratories. Proizvedeno po licenci kompanije Dolby Laboratories. Poverljivi neobjavljeni dokumenti. Autorska prava © 2012-2018 Dolby Laboratories. Sva prava zadržana.

• Gracenote, logo i logotip Gracenote i logo

„Powered by Gracenote“ su registrovani zaštitni znaci ili zaštitni znaci kompanije Gracenote, Inc. u SAD i/ili drugim zemljama.

• Google, Google Play, Chromecast, YouTube, Android TV i ostali povezani znaci i logotipi su zaštitni znaci kompanije Google LLC.

•Za DTS patente, pogledajte http:// patents.dts.com. Proizvedeno po licenci DTS, Inc. DTS, Simbol, DTS i Simbol zajedno i Digital Surround su registrovani zaštitni znaci ili zaštitni znaci kompanije DTS, Inc. u Sjedinjenim Državama i/ili drugim zemljama. © DTS, Inc. Sva prava zadržana.

• Netflix je registrovani zaštitni znak kompanije Netflix, Inc.

• DiSEqC™ je zaštitni znak kompanije EUTELSAT. Ovaj TV podržava DiSEqC 1.0. Ovaj TV nije namenjen za upravljanje motorizovanim antenama.

• TUXERA je registrovani zaštitni znak kompanije Tuxera Inc. u SAD i drugim zemljama.

• Svi ostali zaštitni znaci pripadaju njihovim vlasnicima.

Registarski broj proizvoda (DELEGIRANA UREDBA KOMISIJE (EU) 2019/2013)

KD-85ZH8 (358677), KD-75ZH8 (358678).

תילטיגיד היזיוולט לש תויצקנופ לע תורעה

אל םייושע תשרו םייביטקארטניא םיתוריש תונוכת

אלו לוכי .םירוזיא וא תונידמה לכב םינימז תויהל

לועפל אל וא תומיוסמ תונוכת ליעפהל היהי ןתינ

.תרושקת תוביבסו םיקפסהמ קלח םע הניקת הרוצב

םולשת תובגל םייושע היזיוולטה יתוריש יקפסמ קלח

.םהלש םיתורישה רובע

,H.265/HEVC-ו H.264/MPEG-4 AVC ,MPEG-2

/ליעפמ תותוא לכ םע תומיאת חיטבהל ןתינ אל ךא

.ןמזה ךשמב תונתשהל םייושע רשא תוריש

ירחסמה ןמיסל עגונב עדימ

םה HDMI למסהו Multimedia Interface

לש םימושר םיירחסמ םינמיס וא םיירחסמ םינמיס

תוצראב HDMI Licensing Administrator, Inc.

.תורחא תוצראבו תירבה

לש רחסמ ינמיס םה double-D-ה למסו ,Audio

.Dolby תודבעמ לש ןוישירב רצוימ .Dolby תודבעמ

םירצוי תויוכז .ומסרופ אלש תויוסח תודובע

.תורומש

םיירחסמ םינמיס םה "Powered by Gracenote"

Gracenote, Inc. לש םיירחסמ םינמיס וא םימושר

.תורחא תוצראב וא/ו תירבה תוצראב

םירושק וגול ילמסו םינמיסו הנבומ Android TV

.Google LLC לש םיירחסמ םינמיס םה םירחא

DTS ,למסה ,DTS .DTS, Inc.-מ ןוישירב רצוי

םינמיס םה Digital Surround -ו דחי למסהו

לש םיירחסמ םינמיס וא םימושר םיירחסמ

.תורחא תונידמב וא/ו תירבה תוצראב DTS, Inc.

אל וז היזיוולט .DiSEqC 1.0 -ב תכמות וז היזיוולט

.תוענוממ תונטנאב טולשל הדעונ

.תורחא תוצראבו ב"הראב

.םייקוחה

רצומ םושיר רפסמ

COMMISSION DELEGATED(

)REGULATION )EU( 2019/2013

.)358678( KD-75ZH8 ,)358677( KD-85ZH8

• ,)לבכו יניוול ,יעקרק DVB רוביח( תילטיגיד היזיוולט

)ג״ק( )בוריקב( לקשמ

• ידדוקמ םע ילטיגיד רודישב תכמות וז היזיוולט

• HDMI High-Definition-ו HDMI םיחנומה

SU-WL450 :ריק הלתמ

• Dolby ,Dolby Atmos ,Dolby Vision ,Dolby

)יוביע אלל( RH 80 % – 10 % :הלועפ תוחל

• פיטוגולהו Gracenote לש למסה ,Gracenote

רותב גצות היצולוזרה ,]ליגר[ רותב תרדגומ ]בחר בצמ[

,2160p × 4096 לש היצולוזרב גיצהל ידכ .2160p × 3840

.]2 אלמ[ וא ]1 אלמ[ רותב ]בחר בצמ[ הרדגהה תא עבק

• ,YouTube ,Chromecast ,Google Play ,Google

• .http://patents.dts.com האר ,DTS לש םיטנטפל

היגרנאה תכירצ .םימי 365 ךשמל תועש 4 לש תימוי למשח

היזיוולטה רשאכ הלעת הנתמה בצמב היגרנאה תכירצ 10*

•.Netflix, Inc. לש םושר ירחסמ ןמיס אוה Netflix

• .EUTELSAT לש ירחסמ ןמיס אוה DiSEqC™

• Tuxera Inc. לש םושר ירחסמ ןמיס אוה TUXERA

• םהילעב לש שוכר םניה םיירחסמה םינמיסה ראש לכ

שומישה תעב ולוחי םיפסונ םיבויח וא/ו תוינתה ,םיאנתש

ונייע .DELEGATED REGULATION )EU( 1062/2010

40 ºC – 0 ºC :הלועפ תרוטרפמט

.ןייוול תנטנאל רוביח וא DVB-S/S2

.תרפושמ תינבת -כ ]HDMI

.ךלש עמשה תכרעמ לא היזיוולטה

.היזיוולטב שומישה ןפואב היולת לעופב

.םייחרכה םיימינפ םיכילהת המייס

.2019/2013 )EU( יבגל עדימ רובע רתאב

:הרצ הדמע

86.5 :KD-85ZH8

62.3 :KD-75ZH8

ינחלוש דמעמ םע

:הליגר הדמע

67.8 :KD-85ZH8

49.9 :KD-75ZH8 :הרצ הדמע

67.3 :KD-85ZH8

49.4 :KD-75ZH8

ינחלוש דמעמ אלל

65.6 :KD-85ZH8

47.9 :KD-75ZH8

םירחא

םיילנויצפוא םירזיבא

1* וא DVB-T2 תייגולונכט םיללוכ היזיוולטה ירישכמ לכ אל

2* תורשפאהו 2160p × 4096 איה טלקה תייצולוזר רשאכ

3* תוא תינבת[ תא רידגהל שי ,18 Gbps -ב ךומתל ידכ

4*.ןווקמה הרזעה ךירדמב ןייעל אנ ,םיטרפל 5*.דבלב HDMI IN 4 6* עמש תא בתנל ידכ HDMI IN 3-ל עמשה תכרעמ תא רבח

7*.דבלב םימיוסמ היזיוולט םגד/ץרא/רוזאל לבגומ 8* תכירצ לע תססובמ טאוו וליקב תיתנשה למשחה תכירצ

9* היזיוולטהש רחאל גשומ הנתמה בצמב בוקנה חתמה

.תשרל תרבוחמ

תורעה

.יאלמ/היזיוולט

.Google Assistant

• םגד/רוזא/תוצראב היולת םיילנויצפוא םירזיבא תונימז

•.העדוה אלל יונישל םיפופכ םיטרפמהו בוציעה

• ןכתייו םימושייו םיתורישל םייונמב ךרוצ היהיו ןכתי

• COMMISSION רובע אוה הז ךירדמב רצומה ףד

םירחאו רצומ ינותנ ,למשח

ץרה 50 ,AC טלוו 240 - טלוו 220

הליעי היגרנא תכירצ גוויס

)ברוקמ( )ןוסכלאב דדמנ( ךסמ לדוג םי'צניא 85 / מ"ס 214.8 :KD-85ZH8 םי'צניא 75 / מ"ס 189.3 :KD-75ZH8

טאו 487 :KD-85ZH8 טאו 361 :KD-75ZH8

טאו 815 :KD-85ZH8 טאו 590 :KD-75ZH8

*תיתנש היגרנא תכירצ הנשל ש"טווק 675 :KD-85ZH8 הנשל ש"טווק 501 :KD-75ZH8

10*9

*הנתמה בצמב למשח תכירצ

/הנכות ןוכדע בצמב טאו 63( טאו 0.50 :KD-85ZH8

/הנכות ןוכדע בצמב טאו 52( טאו 0.50 :KD-75ZH8

)יכנא( םיווק 4,320 × )יקפוא( תודוקנ 7,680

רתויה לכל רפמא-ילימ 500 ,

רתויה לכל רפמא-ילימ 900 ,

)מ"ס( )'ע × 'ג × 'ר( )בוריקב( תודימ

42.8 × 111.7 × 192.0 :KD-85ZH8

35.6 × 98.6 × 169.6 :KD-75ZH8

42.8 × 112.0 × 190.4 :KD-85ZH8

35.6 × 98.9 × 168.0 :KD-75ZH8

8.4 × 110.9 × 190.4 :KD-85ZH8

8.4 × 97.7 × 168.0 :KD-75ZH8

)מ"ס( )בוריקב( דמעמה בחור

חתמ תושירד

C :KD-85ZH8 C :KD-75ZH8

חתמ תכורצת

]ליגר[ בצמב

]הרישע הנומת[ בצמב

)EPG

ךסמ תייצולוזר

האיצי גוריד

USB 1/2

טלוו 5

USB 3

טלוו 5

ינחלוש דמעמ םע

:הליגר הדמע

:הרצ הדמע

ינחלוש דמעמ אלל

:הליגר הדמע

192.0 :KD-85ZH8

169.6 :KD-75ZH8

)HDCP 2.3 םאות( HDMI IN 1/2/3/4

2160p × 4096 ,

3*2

*)ץרה 60 ,50( 2160p × 3840 ,2*)ץרה 24(

*)ץרה 60 ,50( 2160p × 4096

:ואדיו

,60 ,50 ,30( 1080p ,)ץרה 30 ,25 ,24( 2160p × 3840

720p ,)ץרה 60 ,50( 1080i ,24p/1080 ,)ץרה 120 ,100

םיטמרופ ,480p ,576p ,24p/720 ,)ץרה 60 ,50 ,30(

5*4

*)ץרה 60 ,50 ,30 ,25 ,24( 4320p × 7680

5*4

*)ץרה 120 ,100( 2160p × 3840

*ישיא בשחמ לש

:עמש

eARC )Enhanced Audio Return Channel( בצמב

.הרזעה ךירדמב ןייעל אנ ,םיטרפל

eARC בצמ דבלמ

/96/88.2/48/44.1/32 :םיצורע 5.1 יראניל PCM

,תויביס 24/20/16 kHz 192/176.4

DTS-ו Dolby Atmos ,Dolby Audio

eARC/ARC )Enhanced Audio Return Channel/

*)דבלב HDMI IN 3( Audio Return Channel(

eARC בצמב

.הרזעה ךירדמב ןייעל אנ ,םיטרפל

ARC בצמב

,תויביס 16 kHz 48 :יצורע-וד יראניל PCM

DTS ,Dolby Atmos ,Dolby Audio

DIGITAL AUDIO OUT )OPTICAL(

kHz 48 :יצורע-וד יראניל PCM( ילטיגיד יטפוא עקש

)DTS ,Dolby Audio ,תויביס 16

)וארטס עקת ינימ( 

תוינזוא

*)HDD REC( 3 ,2 ,1

ןקתה HDD USB 3 ( USB ןקתה תסינכ עקש

)הטלקה תנוכת רובע

High Speed USB -ב תוכמות 2-ו USB 1 תואיצי

)USB 2.0(

Super Speed USB -ב תכמות USB 3 תאיצי

)USB 3.1 Gen 1(

)תינתומ השיג ביכר( CAM תאיצי

LAN

םאתהב( 100BASE-TX/10BASE-T םאתמ

היושע רוביחה תוריהמ ,תשרה לש הלועפה תביבסל

ןניא תרושקתה לש תוכיאהו תוריהמה .תונתשהל

).תוחטבומ

CENTER SPEAKER IN

)לנימרט רבחמ( תיזכרמ לוקמר תסינכ

םיטרפמ

תכרעמ

LED תרואת ,)ילזונ ישיבג גצ( LCD לנפ :לנפ תכרעמ

תירוחא

היזיוולטה םגד/ץרא/רוזאל ףופכב :היזיוולט תכרעמ

ךלש

*DVB-T/DVB-C/DVB-T2 :ילטיגיד

/)ואדיו קר( NTSC3.58/SECAM/PAL :רודיש תטיש

ךלש היזיוולטה םגד/ץרא/רוזאל ףופכב :םיצורע יוסיכ

ץרה-הגמ 2,150-950 IF רדת :

+ טאו 12.5 + טאו 12.5 + טאו 12.5 :עמש טלפ

IEEE 802.11a/b/g/n/ac לוקוטורפ

)היזיוולט( יטוחלא LAN

< 20.0 dBm < 23.0 dBm < 20.0 dBm < 20.0 dBm < 13.9 dBm

)היזיוולט( Bluetooth

)קוחר טלש( Bluetooth

VHF/UHF רובע םהוא 75 ינוציח רוביח

לש ןוטו טלוו 18 / טלוו 13 LNB ,DiSEqC 1.0

.Single Cable Distribution EN50494 ,KHz 22

I ,D/K ,B/G :יגולנא

DVB-S/DVB-S2 :

*ןייוול

)ואדיו קר( NTSC4.43

םילבכ/UHF/VHF :יגולנא

םילבכ/UHF/VHF :ילטיגיד

*ןייוול

טאו 5 + טאו 5 + טאו 12.5

טוחלא תייגולונכט

Bluetooth

4.2 תסרג רדת )י(ספ

םירדת םוחתלמשח תאיצי

2,400-2,483.5 MHz

5,150-5,250 MHz 5,250-5,350 MHz 5,470-5,725 MHz 5,725-5,850 MHz

2,400-2,483.5 MHz< 10.0 dBm

טלפ/טלק יעקש

םילבכ/הנטנא

*ןייוול תנטנא

.םהוא 75 ,F Type הבקנ רבחמ

AV IN

)עקת ינימ( עמש/ואדיו טלק

2 לש ירוחאה קלחהמ םיגרבה תא רסה

.היזיוולטה

תולקת רותיא

תמצוע אלל ,רוחש ךסמ :ןוגכ תויעבל יללכ תויעב ןורתפ

תשרהש וא הביגמ אל היזיוולטה ,האופק הנומת ,לוק

.םיאבה םיבלשה תא עצבל שי ,הדבא

1 ןצחל לע הציחל ידי לע היזיוולטה תא שדחמ לעפה

.תוינש שמחכ ךשמל קוחרה טלשבש הלעפהה

הליחתמ אל היזיוולטה םא .שדחמ לעפות היזיוולטה

.םיישארה למשחה ילבכ תא קתנל תוסנל שי ,לועפל

.ותוא ררחשו היזיוולטב הלעפהה ןצחל לע ץחל זאו

.למשחה לבכ תא רבחו תוקד יתש ןתמה

2 טלשב HELP לע הציחל ידי לע הרזעה טירפתב ןייע

.קוחרה

3 .הנכות ןוכדע עצבו טנרטניאל היזיוולטה תא רבח

.תנכדועמ היזיוולטה תנכות לע רומשל הצילממ ינוס

ירופישו תושדח תויורשפא םיקפסמ הנכות ינוכדע

.םיעוציב

4 ףוסב אצמנ עדימה( Sony לש הכימתה רתאב רקב

.)הז ךירדמ

אל איהש ןכתיי ,היזיוולטה תא רבחמ התא רשאכ

טלשב הלעפהה ןצחל לע ץחלת םא םג המ ןמז קלדית

.המצע היזיוולטב וא קוחרה

ןכמ רחאלו הקדכ ןתמה .תכרעמה תלעפהל ןמז שרדנ

.בוש ץחל

.דקפתמ אל קוחרה טלשה

.תוללוסה תא ףלחה

.החכשנ םירוהה תליענ תמסיס

 PIN -ה תא ןזהו PIN -ה רובע 9999 -ה רפסמ תא ןזה

.שדחה

ןורתפ יבגל ףסונ עדימ תלבקל

.הרזעה ךירדמב ןייע ,תויעב

םיגרבה .היזיוולטה לא ריקה הלתמ רוביח תעב

הדידמ תעב רויאב גצומכ םיננכותמ םיקפוסמה

.ריקה הלתמ לש הדמצהה חטשממ הלתמ םגדל םאתהב הנתשמ םכרואו םיגרבה רטוק לולע וקפוסש ולאמ םינושה םיגרבב שומישה .ריקה לופיל הל םורגל לולע וא היזיוולטל ימינפ קזנ םורגל

מ״מ 12 - מ״מ 10

)M6( גרוב

ריק הלתמ

ירוחא היזיוולט יוסיכ

ןכומ היהתש דע חוטב םוקמב ינחלושה דמעמה תאו םיגרבה תא קיחרהל שי .ינחלושה דמעמה תא רבחל

.׳וכו

.םינטק םידלימ

1.רוביחה תודוקנ יסכמ תא רסה

KD-85ZH8

KD-75ZH8

• ריקה הלתמ םע וקפוסש םיגרבב שמתשהל דפקה

ךירדמב ןייע ,ףסונ עדימ תלבקל

.הרזעה

ריקה לע היזיוולטה תנקתה

ילנויצפואה ריקה הלתמב שומישה

)קפוס אל( *)SU-WL450(

הצילממ Sony ,תוחיטב ימעטמו רצומה לע הנגהל

וא םינכוס ידי לע עצבתת היזיוולטה תנקתהש דואמ

תא ןיקתהל הסנת לא .Sony לש םישרומ הנשמ ינלבק

• שומיש םהב השענ אלש םיגרבה תא רומשל דפקה

:הנשמ ינלבקו Sony ינכוסל

,הנקתה ךלהמב תוחיטבל האלמ בל תמושת שידקהל שי

*.דבלב םימיוסמ היזיוולט םגד/ץרא/רוזאל לבגומ

ינפל ,ריקה הלתמ תנקתהל היזיוולטה תנכהל םיבלשה

,ריקה הלתמ תנקתה לע תוארוהל .ריקה לע התנקתה

םגד לש רצומה ףדב )ריקה הלתמ( הנקתהה עדימב ןייע

היזיוולטה תנקתה ינפל ינינחלוש דמעמ תא רבחל דפקה

ריקה קזוח תא עובקל ידכ דחוימב ,תקפסמ תויחמומ

לקשמ תא תאשל ידכ קיפסמ קזח אוהש אדוולו

שדקהו Sony לש םישרומ הנשמ ינלבק וא םינכוס

Sony .הנקתהה ךלהמב תוחיטבל תקפסמ בל תמושת

האצותכ ומרגנש העיצפל וא קזנל תיארחא הניא

.רצומה לש הקידבו תיתפוקת הקוזחת

ריקה הלתמ תודוא עדימ

תא קר קפסמ היזיוולטה לש הז תוארוה ךירדמ

.ךתושרבש היזיוולטה

https://www.sony.eu/support

ריק הלתמ תנקתהל הנכה

.הרדגה ךירדמ ןויע תועצמאב ריקה לע

תבייחמ וז היזיוולט תנקתה .ךלש םגדה רובע

.היוקל הנקתהמ וא הכלהכ אלש לופיטמ

:תוחוקלל

.ךמצעב היזיוולטה

•.םילבכה רוביח ינפל ריקה הלתמל היזיוולטה תא ןכה

• ריקה הלתמ םע קפוסמה תוארוהה ךירדמ יפל לעפ

.היזיוולטה

• ידי לע תעצבתמ ריקה לע רצומה תנקתהש אדו

•.םיקפוסמ אלריק הלתמ רובע םיגרבה

• תוריש שיא ידי לע קר עצבתת ריקה לע הנקתה

.ךמסומ

• ירזיבאב שמתשהל דואמ ץלמומ ,תוחיטב ימעטמ

:ללוכ ,Sony

 SU-WL450 ריק הלתמ

לש הטלקהה תמישר תא גצה

:REC LIST

.4*DVR/USB HDD

,טלקה רוקמ תא רחבו גצה

:)טלק תריחב(

.׳וכו

.תוריהמ תורדגה גצה

:)תוריהמ תורדגה(

BACK/

HOME

)עמש תמצוע( +/–

 

)רובע(

*)קתשה( 

/ )( אבה ףדב וא ,ץורעב רחב :CH +/–//

.)( םדוקה

היזיוולטו קוחר טלש

ןצחל דוקפתו ותונימז ,ומוקימ ,קוחרה טלשה תרוצ

/ץרא/רוזאל םאתהב תונתשהל םייושע קוחרה טלשה

.ךלש היזיוולטה םגד

ןשייח / MIC

*הרואת







וא ינושל בר רוקמ לש לילצה תא רחב

:AUDIO 

.)תינכותה רוקמל םאתהב( לופכ לילצ

)תויבותכ תרדגה(

.הרזע טירפת גצה :HELP

///

םהב תיפצש תוינכותה תא דעת : REC

.4*DVR/USB HDD-ב הנורחאל

EXIT

 

)הלעפה(  

*LED / הרואת ןשייח / קוחר טלש ןשייח 

MIC-ה תא ליעפהל ידכ

קוחר טלשבש )ןופורקימ(

7*3*2

*הנבומ MIC 

ןצחלה לע ץחל ,הנבומה

.ךסמה יבג לעש תוארוהה יפל לעפו

תא תובכל ןתינ .המומע הביבסה תרואתש ההזי הרואתה

.תיטמוטואה תירוחאה הרואתה לש תוקלדיהה

.טנרטניאל

.לעפומ אוה רשאכ הנזאהב







3*2* Google Assistant -ב שמתשה :)ןופורקימ( 

הטילשל םיזמר תלבקל .

תא רומאו )ןופורקימ(

ןצחל לע ץחל ,היזיוולטב

*."םיילוק םיזמר" טפשמה

.ךסמבש טירפתב הריחבו טווינ

רבעמ וא היזיוולט יצורע תמישר תגצה :TV

1* ןשייח רשאכ קלדית קוחרה טלשה לש תירוחאה הרואתה

2*.דבלב םימיוסמ הפש/היזיוולט םגד/ץרא/רוזאל לבגומ 3* רוביח םישרוד ילוק שופיח וא Google Assistant

4*.]ןייוולה/םילבכה ריממ תרדגה[ תרדגה תשרדנ 5*.)קתשה(  לע תכשוממ הציחל ידי לע ןימז תושיגנ רוציק 6*.אוה םג לולכ הנבומה MIC-LED-ה 7* דימת הנבומה ןופורקימהש ינפמ לדגת למשחה תכירצ

.עדימ גצה :)טסקט תפישח/עדימ( /

.עדימ טסקט גצה :)טסקט( 

םיעבצ ינצחל / 2*NETFLIX / Google Play 

ילטיגידה ךירדמה תא גצה

ריממה/םילבכה לש וא היזיוולטה לש תוינכותל

*ילוק שופיחב וא

:////

.הסינכל

)הלעפה(  

םירפסמ ינצחל

:GUIDE/ 

4*2

* ןיוול

KD-85ZH8

לוקמר רותב היזיוולטב שומיש

יזכרמ

AV טלקמ

לוקמרה לש לבכה

.AV-ה טלקמ

מ״מ 10

CENTER SPEAKER IN רשאכ עמשנש ,שחרה לוק תא עונמל ידכ

לש יזכרמ לוקמר בצמ[ הנוכתה תא תבשה ,AV טלקמ לא רבוחמ וניא

.הרזעה ךירדמב ןייע ,ףסונ עדימ תלבקל .]היזיוולטה

 לשו היזיוולטה לש םיישארה חוכה יקפס תא קתנ ,םילבכה רוביח ינפל

.]עמש תכרעמ[-כ םירדגומ ]םילוקמר[ הש אדו

1 2

KD-75ZH8

.תוקזח תודונת וא

.הזיראה רמוחו תירוקמה התזירא תרזעב

הליפנ תעינמ

מ״מ 12 - מ״מ 10

M6 גרוב

)קפוס אל(

 לוטלטל התוא ףושחת לאו התוא לטלטת לא ,היזיוולטה תלבוה תעב

 התוא זורא ,הריד רבעמ תעב וא ןוקית ךרוצל היזיוולטה תלבוה תעב

רטמ/ןוטוינ 1.5



)קפוס אל( גרוב

לבכ

)קפוס אל(

}מ״ס כ״גק 15{

םיכירדמה תודוא

.תידיתע תוסחייתהל םיכירדמה תא רומש אנא .םיאבה םיכירדמה תא תללוכ וז היזיוולט

הרדגה ךירדמ

•.הלעפהל התנכהו היזיוולטה תנקתה

תוחיטב דועית / )הז ךירדמ( ןויע ךירדמ

•.׳ וכו םיטרפמ ,ריקה לע הנקתה ,תולקת רותיא ,קוחר טלש ,תוחיטב עדימ

.ךלש םכחה ןופלטב הרזעה ךירדמב ןייעל לוכי התא

https://rd1.sony.net/help/

tv/haep1/h_aep/

תוחיטב עדימ

,הפרשמ ענמיהל ידכ ןלהלש תוארוהל םאתהב היזיוולטב שמתשהו ןקתה

דמעמל רבעמ טולבי ינחלושה דמעמה םא .)קפוסמ אל( הלש דמעמל

םורגלו לופיל וא ךפהתהל היזיוולטל םורגל לולע אוה ,היזיוולטה

.הלודג היזיוולט ליבוהל ידכ )KD-85ZH8

.ךסמה ביבסש תרגסמה לעו LCD-ה לנפ לע ץחל

הרדגה/הנקתה

.תועיצפ וא/ו קזנ וא תולמשחתה

הנקתה

.שוכרל קזנ וא תינפוג העיגפל

.היזיוולטל קזנ וא העיצפל

הלבוה

•

לע ןרקומה ךירדמ( הרזע ךירדמ

.׳ וכו תולקת רותיא ,טנרטניאל רוביח

רחבו קוחרה טלשב HELP ןצחל לע

."הרזע ךירדמ"-ב

ינפל הצקה שמתשמ תנכות לש ןוישירה םכסה תא ארק - בושח

ךתמכסה לע עיבצמ רצומב שומישה .ךלש Sony רצומב שומישה

הנכותה ןוישיר םכסה .הצקה שמתשמ תנכות לש ןוישירה םכסהל

רצומה ךסמב וא )http://www.sony.net/tv-software-licenses/(

 ]יללכ עדימ[  ]רישכמ תופדעה[  ]תורדגה[ לא רובע .ךלש

.שיגנ למשח עקש דיל היזיוולטה תא ןיקתהל שי  םורגתש הליפנ עונמל ידכ ןזואמו ביצי חטשמ לע היזיוולטה תא בצה

.התוא ליפהל וא ףוחדל ,ךושמל ןתינ אלש םוקמב היזיוולטה תא ןקתה  רבעמ טולבי אל הלש ינחלושה דמעמה ךכ היזיוולטה תא ןקתה

)שדוח/הנש( רוצייה ךיראת ,היזיוולטה םגד רפסמ תא תוללוכה תויוות

וא היזיוולטה לש ירוחאה קלחב תואצמנ חתמה תקפסא גוריד תאו

.םילבכ לכ תא קתנ ,היזיוולטה תלבוה ינפל  רובע רתוי וא םישנא השולש( רתוי וא םישנא ינשב ךרוצ שי

 ליעפת לא .ןלהל רויאב ומכ התוא קזחה ,היזיוולטה לש תינדי הלבוהב

,KD-85ZH8 וידרה דויצ יגוסש תאזב הריהצמ Sony Corporation

תרהצה לש אלמה טסקטה .2014/53/EU היחנהל םימאות KD-75ZH8

תונידמב רכמנה דויצל קר סחייתמ ןלהלש עדימה :תוחוקלל העדוה

יושיר תושירד וא שומיש לע תואבה תולבגמה תולח ,הז וידר דויצל

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, -ב שומישל

IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI,

: ובוסוק ,NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME

.דבלב תיבה ךותב תולועפל לבגומ MHz 5,350 - 5,150 תויורידתה ספ

הרבחה רתאב ןווקמ ןפואב ןימז Sony ןיבל ךניב

.]תונוישירו תועדוה[  ]יטפשמ עדימ[

.ישממה רצומה הארממ םינוש ויהיש ןכתייו דבלב ןויע יכרוצל

יוהיזה תיוות םוקימ

.רוביחה יוסיכ תרסה ידי-לע ןתוא אוצמל ןתינ .הזיראה

וידר דויצל עגונב העדוה

:האבה טנרטניאה תבותכב ןימז יפוריאה דוחיאה לש תומיאתה

http://www.compliance.sony.eu/

.EU תויחנה תופקת ןהבש

)ךסמה

• ,דיאורדנא תייזיוולט תויצקנופ ,תורדגה

• ץחל ,הרזעה ךירדמ תא חותפל ידכ

תורעה

.ףסונ יתוחיטב

.היזיוולטה תכרעמל

הבושח העדוה

."תוחיטב עדימ" ףיעסה תא ארק ,היזיוולטה תלעפה ינפל  עדימ תלבקל םיפרוצמה תוחיטבה לש דועיתה יכמסמ תא אורקל שי

 םה הז ךירדמבו הרדגהה ךירדמב םיעיפומה םירויאהו תונומתה

 וא עבצל ,בוציעל תסחייתמה הרפסל םאות םגדה םשב עיפומה "xx" -ה

ןויע ךירדמ

https://www.sony.eu/support

Tugi / Atbalsts / Palaikymas / Podpora / Podrška / Podrška / הכימת

Sony KD-85ZH8 Users guide [lv, he]

Specifications and Main Features

Frequently Asked Questions

User Manual
