电视机
参考指南
4-575-897-12(1)
KD-65S8500C / 55S8500C
使用本电视机之前,请先仔
细阅读此手册并将之妥善保
存以备日后参考。
产品注册
为了给您提供更多更完善的服
务, 我们已经开通了 “ 网上产
品注册 ” 服务项目,凡购买我
们的产品,并上网注册后,您将
获更多优惠。
详情请点击
http://www.sony.com.cn/
productclub
目录
导言
感谢您选购 Sony 产品。
注意
• 入门指南和本手册中使用的图像和图
示仅作为参考,可能与实际产品外观
有所不同。
安全信息 . . . . . . . . . . 5
预先注意事项 . . . . . . . . 8
部件和控制器 . . . . . . 10
控制器和指示灯 . . . . . . . 10
输入和输出 . . . . . . . . . 11
使用遥控器 . . . . . . . 13
遥控器部件说明 . . . . . . . 13
使用触摸板遥控器 . . . . . . 15
启动触摸板遥控器介绍 /
教学 . . . . . . . . . . . . 15
连接 . . . . . . . . . . 16
连接 MHL 设备 . . . . . . . . 16
故障排除 . . . . . . . . 17
故障和解决措施 . . . . . . . 17
规格 . . . . . . . . . . 18
无线相关规定
①不得擅自更改发射频率、加大发射
功率 (包括额外加装射频功率放大
器),不得擅自外接天线或改用其它
发射天线。
②使用时不得对各种合法的无线电业
务产生有害干扰;一旦发现有干扰现
象时,应立即停止使用,并采取措施
消除干扰后方可继续使用。
③使用微功率无线电设备,必须忍受
各种无线电业务的干扰或工业、科学
及医疗应用设备的辐射干扰。
④不得在飞机和机场附近使用。
⑤该频段的无线接入系统仅限室内使
用 , 且距离同频段的卫星无线电测定
(空对地)业务和卫星固定(空对地)
业务的地球站大于 3km。
关于需连接网络使用的相关功
能 (以下称 “ 该些功能 ”)
的说明
• 您同意遵守有关使用该些功能的所有
条款和条件 (包括但不限于第三方
内容提供商的网站及其内容中提示的
条款和条件)。
• 您使用该些功能还将受制于您网络供
应商的服务及其条款,以及您的网络
环境。
• Sony 对于该些功能中存取的第三方
内容提供商的任何内容不承担任何责
任。
CS
2
• Sony 可随时临时或永久添加、更
改、停止、移除或暂停该些功能,而
无需另行通知与承担责任。
• 一旦使用该些功能,即表示您同意遵
守上述条款和条件。
识别标签的位置
铭牌标签 (含型号和规格信息)位于
电视机背面。
无线局域网功能的主要技术参数及其指标值
频率范围
频率容限 ≤ 20 ppm
2.4 GHz ≤ 22 MHz
占用带宽
5 GHz ≤ 80 MHz
2.4 GHz ≤ 20 dBm (EIRP)
5.15 GHz-5.25 GHz ≤ 23 dBm (EIRP)
发射功率
5.25 GHz-5.35 GHz ≤ 20 dBm (EIRP)
5.725 GHz-5.850 GHz ≤ 33 dBm (EIRP)
杂散发射限值 ≤ -30 dBm
2.4000 GHz-2.4835 GHz/
5.15 GHz-5.25 GHz/
5.25 GHz-5.35 GHz/
5.725 GHz-5.850 GHz
CS
3
蓝牙功能的主要技术参数及其指标值
频率范围 2.4000 GHz-2.4835 GHz
频率容限 ≤ 20 ppm
占用带宽 ≤ 2 MHz
发射功率 ≤ 4 dBm (EIRP)
杂散发射限值 ≤ -30 dBm
安全信息
警告
CS
4
安全信息
固定螺丝
挂壁式支架
12 mm - 16 mm
电视机后盖
30 cm
10 cm
10 cm
10 cm
请至少在电视机周围留出此空间。
警告
不可将电池曝露于如阳光、火或类似
的过热源。
安装/设定
根据下列指示安装及使用电视机,以
避免发生火灾、触电或损坏和 / 或人
身伤害。
安装
• 应将电视机安装在易于插拔的交流电
源插座附近。
• 将电视机放置在平稳水平的表面上,
以避免电视机掉落而造成人身伤害或
电视机损坏。
• 将电视机安装在不能被随意拉动 , 推
倒 , 或者打翻的位置。
• 仅可由有资格的服务人员执行挂壁安
装。
• 为了安全起见,强烈建议您选购
Sony 推荐的挂壁式支架。有关具体
信息请向索尼中国顾客咨询热线 400
810 9000 咨询。
• 在安装挂壁式支架时,请使用支架或
电视机随附的专用固定螺丝。从挂壁
式支架和电视机后盖之间的接触面到
专用固定螺丝末端的长度如插图所
示。
由于挂壁式支架的不同,专用固定螺
丝的直径与长度会有所不同。
如不使用专用固定螺丝,可能会造成
电视机掉落及内部损坏。
为保护产品和安全理由,Sony 坚
持建议您采用特别设计用于您电
视机的挂壁式支架型号;而且应
该由 Sony 经销商或授权承包商进
行墙上安装电视机。
搬运
• 搬运电视机之前,请断开所有电缆的
连接。
•搬运大型电视机需要两个或三个人。
•当用手搬运电视机时,请如下图所示
托住。请勿对液晶面板和屏幕边框施
加压力。
• 搬运电视机时,请勿使其受到摇晃或
过度振动。
• 搬运电视机以进行维修或移动时,请
使用原有的纸箱和包装材料进行包
装。
通风
• 切勿覆盖通风孔或将任何物体插入机
壳内。
• 如下图所示,在电视机周围留出通风
空间。
• 强烈建议您使用 Sony 挂壁式支架以
确保足够的空气流通。
安装在墙上
CS
5
安装在支架上
30 cm
10 cm
10 cm
请至少在电视机周围留出此空间。
6 cm
• 为了确保正确通风及防止脏物或灰尘
堆积:
请勿将电视机平放、上面朝下安
装、向后安装或侧面安装。
请勿将电视机放置于架子、地毯、
床或壁橱中。
请勿用布 (如窗帘)或物件 (如
报纸等)覆盖电视机。
请勿如下图所示安装电视机。
交流电源线
按照下列指示使用交流电源线和插座
以避免发生火灾、触电或损坏和 / 或
人身伤害:
将插头完全插入交流电源插座。
仅可在 220 V 交流电源上使用电视
机。
连接电缆时,为了安全起见请务必
拔下交流电源线,以免被电缆绊到
脚。
在进行作业或移动电视机之前,请
从交流电源插座上断开交流电源线
的连接。
保持交流电源线远离热源。
拔出交流电源插头并定期进行清
洁。如果插头上覆盖一层灰尘并且
有水气,则其绝缘品质可能已经劣
化,并可能会造成火灾。
CS
6
注意
• 请勿过度拧捏、弯曲或扭转交流电源
线。
否则线芯可能会暴露在外或折断。
•请勿改装交流电源线。
•请勿将任何重物压在交流电源线上。
•断开交流电源线连接时,请勿拉扯交
流电源线本身。
• 请勿在相同的交流电源插座上连接太
多装置。
• 请勿使用不适当的交流电源插座。
使用限制
请勿在下列地点、环境或情况条件下
安装 / 使用电视机,否则电视机可能
会发生故障并造成火灾、触电、损坏
和 / 或人身伤害。
地点:
• 户外 (直射阳光下) 、海边、 轮船
或其他船只上、车内、医疗机构内、
不稳定的地方、靠近水、雨、湿气或
烟雾的地方。
• 如果放置电视机在公共
浴室或温泉的更衣室内,
电视机可能会被空降硫
磺等损坏。
• 为了获得最佳的画质,请勿使屏幕暴
露于直接照明或直射阳光。
• 避免将电视机从寒冷的区域移至温热
的区域。突然的室温变化可能导致湿
气凝结。这可能造成电视机显示劣质
图像及 / 或暗淡的颜色。如果发生这
种情形,让湿气完全蒸发之后才开启
电视机。
环境:
• 炎热、潮湿、或多尘的地方;昆虫可
能进入的地方;可能会受到机械振动
的地方;易燃物品 (蜡烛等)旁边。
电视机不能暴露在液体滴落或飞溅的
环境下,诸如花瓶之类装有液体的物
品不能放在电视机上。
• 不要放置电视机在潮湿
或多尘的空间,或有油
烟或蒸气的场所 (靠近
灶台或加湿器)。这可能导致火灾、
触电或本机弯曲。
• 请勿将电视机安装在会遭受极端温度
的位置,如阳光直射、靠近散热器或
加热装置通风孔的地方。电视机在这
种环境下可能会过热而导致外壳变形
及 / 或电视机故障。
情况条件:
• 请勿在湿着手时、机壳打开时或使用
非制造厂商推荐附件时使用电视机。
在有闪电暴风雨时,请断开电视机与
交流电源插座 (电源插孔)和天线
的连接。
• 不要把电视机安装在延
伸出开放的空间。这可
能导致人或物体碰撞电
视机而受伤或损坏。
碎片:
• 请勿将任何物品丢向电视机。否则屏
幕可能会因为受到撞击而破裂并造成
严重伤害。
• 若电视机表面破裂,请勿在拔下交流
电源线之前碰触电视机。否则便可能
会导致触电。
对于儿童
•请勿让儿童爬上电视机。
•请将小附件放置于儿童无法触及的位
置,以免不小心吞下。
关于电池的使用
应确保儿童不可触及电池;如误吞
下,请速联系医院。
外壳损坏的电池不可接触水。
如果出现下列问题 …
如果出现下列任何问题,请关闭电视
机并立即拔下交流电源线。
请询问您的经销商或 Sony 维修中心
以让有资格的服务人员进行检查。
当:
交流电源线损坏。
交流电源插座不适当。
电视机由于跌落、敲击或撞击而损
坏。
任何液体或固体物件通过开口处掉
入机壳内。
关于液晶显示屏温度
液晶显示屏长时间使用后,面板四周
会变热。用手触摸时会感觉较热。
当未使用时
• 如果您不使用电视机数天,为了环保
和安全原因,应将电视机电源线从交
流电源插座上拔下。
• 关闭电视机电源时,电视机并未与交
流电源断开连接,请将插头从交流电
源插座上拔下以完全断开电视机的电
源连接。
• 但是,某些电视机可能具有需要将电
视机保持在待机模式下才能正常工作
的特点。
CS
7
预先注意事项
观看电视
• 有些人在观看 3D 视频图像或玩立体
3D 游戏时可能会感到不适 (如眼睛
疲劳、困乏、恶心等)。Sony 建议
所有观众在观看 3D 视频图像或玩立
体 3D 游戏时定期休息。休息所需的
长度和频率因人而异。务必自行决定
最有效方式。如果您感到有任何不
适,应停止观看 3D 视频图像或玩立
体 3D 游戏,直至不适感消失,必要
时请就医。您还应浏览 (i)与本电
视机一起使用的任何其他设备或媒体
的使用说明书以及 (ii)我们的网
站 (http://www.sony.com.cn)以
获取最新信息。儿童 (尤其是六岁
以下的儿童)的视力仍处于发育时
期。在允许儿童观看 3D 视频图像或
玩立体 3D 游戏之前,请咨询医生
(如儿科或眼科医生)。成人应监督
儿童确保遵守上述建议。
• 请勿在火源附近,或⾼温的地方
(例如,直射阳光下或阳光照射的车
内)使用、存放或搁置 3D 眼镜或电
池。
• 请在适当光线条件下观赏电视,因为
在光线不足的房间观赏电视会损害您
的视力,而且长时间持续观赏电视也
可能会损害您的视力。
• 使用耳机时,请调节音量以避免过⾼
的音量损坏您的听力。
LCD 屏幕
• 虽然 LCD 屏幕采用最精密技术制造
且 99.99% 以上的像素有效,然而在
LCD 屏幕上还是经常会出现暗点或亮
点(红色、蓝色或绿色)。这是 LCD
屏幕的结构特性,并不是故障。
• 请勿按压或刮前面滤光镜或在电视机
顶部放置物件。这可能会导致图像变
形或 LCD 屏幕损坏。
• 若在寒冷的地方使用电视机,图像会
有一些模糊或变暗。这是正常现象。
电视机的温度升⾼之后这个现象便会
消失。
• 当一直显示静像时可能会产生残影。
这个现象应该在一会儿之后便会消
失。
• 使用电视机时屏幕与机壳会变热。这
是正常现象。
• LCD 屏幕含有少量液态晶体。进行废
弃处理时,请遵照当地的法令和法
规。
使用和清洁电视机的屏幕表面 /
机壳
请务必在清洁电视之前,先将连接至
电视的交流电源线从交流电源插座上
拔下。
为了避免机体材料变质或屏幕涂层腐
蚀,请遵照下列预先注意事项。
• 若要清除屏幕表面 / 机壳上的灰尘,
请用柔软布料擦拭。如果还是有灰
尘,请使用已稀释的温和清洁剂沾湿
的软布来擦拭。
• 绝对不能将水或清洁剂直
接喷在电视机上。液体可
能滴落在屏幕的底部或外
部部件上并渗入电视机
内,而毁坏电视机。
• 切勿使用任何类型的磨砂垫、碱性 /
酸性清洁剂、擦洗粉或易挥发溶剂,
如酒精、苯、稀释剂或杀虫剂。使用
上述材料或与橡胶或乙烯基物品长时
间接触可能会造成屏幕表面和机壳材
料的损坏。
• 建议您定期对通风口进行吸尘,以确
保通风正常。
• 当调整电视机角度时,请慢慢地移动
电视机以防止电视机从桌面型底座移
动或滑落。
CS
8
选购装置
• 请将会产生电磁辐射的选购附件或任
何装置远离电视机。否则可能会造成
图像扭曲和 / 或噪声。
本机的无线功能
• 切勿在医药设备 (心脏起搏器等等)
附近操作本机,这可能导致医药设备
故障。
• 虽然本机发送 / 接收加密信号,请小
心未经授权的截取。我们不对此造成
的任何问题负责。
关于操作遥控器的注意事项
• 应按极性正确安装电池,不得将电池
短路、充电、强制放电、或新旧混用
;严禁进行焊接、拆卸、破坏、加热
或投入火中;耗尽电池应及时取出。
• 请以不污染环境的方法处理电池。某
些地区可能规定了电池的处理方法。
请咨询当地政府。
• 小心使用遥控器。请勿掉落或踩踏遥
控器,或将任何液体溅到遥控器上。
• 请勿将遥控器放在靠近热源、受阳光
直射的地方,或者放在潮湿的房间
里。
CS
9
部件和控制器
控制器和指示灯
控制器传感器* / 光传感器* /
LED 照明灯 / 3D Sync 传输器
LED 照明灯根据电视机的状态点亮
或闪烁。
• 白色
打开电视机/ 图像关闭模式/ 软
件更新等时。
• 蓝绿色
与移动设备无线连接时。
• 琥珀色
设置了定时器。
CS
10
*
(电源)
CH +/- (频道)
+/- (音量)
( 输入选择 )
选择连接的设备输入。
TV
切换至电视频道或其他应用程序的
输入。
*
请勿在传感器附近放置任何物品。

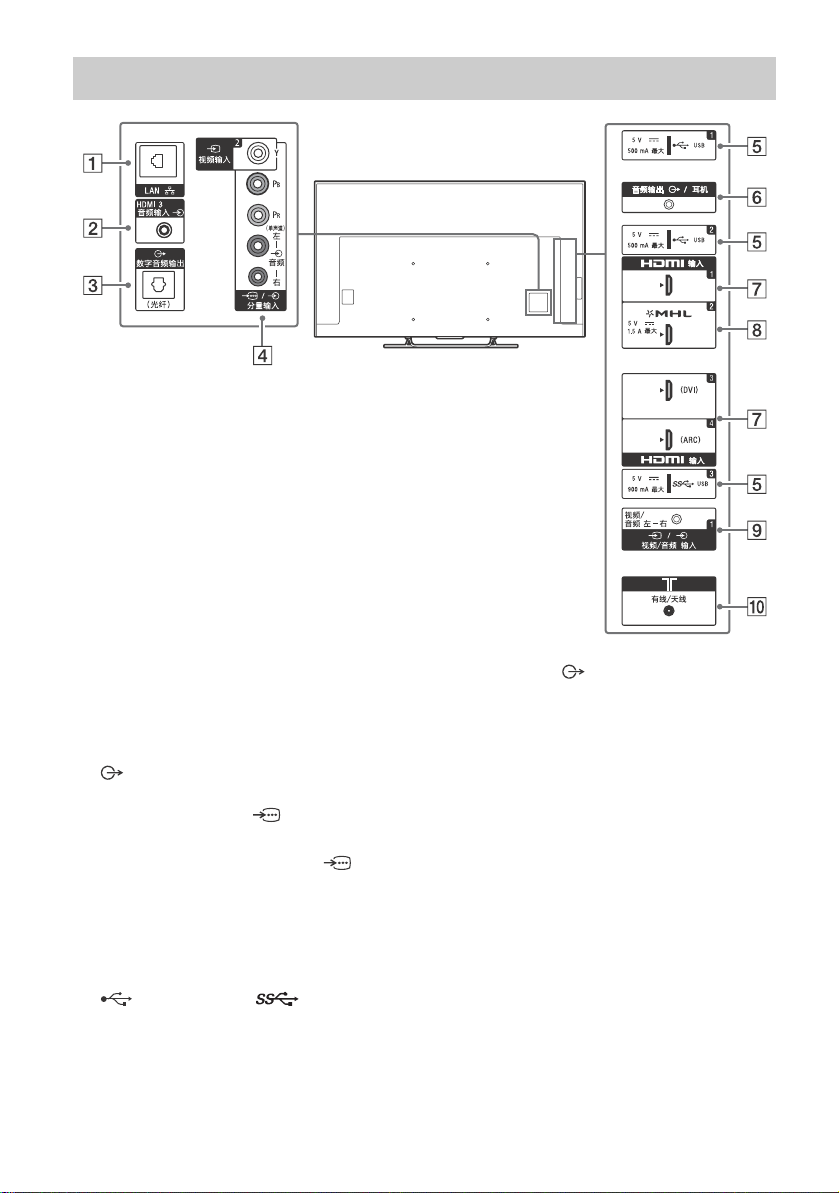

输入和输出
LAN
HDMI 3 音频输入
用于 HDMI 3 模拟音频连接。
数字音频输出 (光纤)
视频输入 2, / 分量输入
• 用于复合连接时:
使用视频输入 2 ,以及 /
分量输入的 (左/右)*1。
• 用于分量连接时:
使用 Y、PB 、PR 和
(左/右)。
(USB 1/2), (USB 3)
• 连接大型USB设备可能会干扰其附
近的其他连接设备。
• 连接大型 USB 设备时,请连接至
USB 1 插孔。
音频输出 /耳机
• 若要通过连接的设备聆听电视机
的声音,请按主菜单。选择
置
] t [ 声音设定 ] t [耳机
/ 音频输出 ],然后选择所需项
目。
HDMI 输入 1/3/4
• 如果设备有 DVI 插孔,请将其通过
DVI - HDMI 适配器接口 (非附
件)连接至 HDMI 输入 3,并将设
备的音频输出插孔连接至 HDMI 3
音频输入。
• 如果连接兼容音频回传信道
(ARC)技术的数字音频系统,使
用 HDMI 输入 4。否则,还需要另
外连接数字音频输出 (光纤)。
[ 设
CS
11
HDMI 输入 2/MHL
3.5 mm
1: 左
2: 视频
3: 接地
4: 右
31 2 4
图像质量
• AV 复合电缆
• 天线电缆
标准清晰度 (SD)视频具有垂直分辨
率为 480 (NTSC)或 576 (PAL/
SECAM)行的图像信号。
• 分量电缆 • HDMI 电缆
⾼清晰度 (HD)视频具有垂
直分辨率为 720 或 1080 线。
(4K 垂直分辨率 : 2160 行)
• 可以使用 HD 品质的 MHL 线缆连接
MHL (移动⾼清晰链接)设备。
/ 视频 / 音频输入 1
用于复合连接,请使用随附的模拟
延长线缆
*1*2
。
有线/天线
连接至有线或天线。
*1 当连接单声道设备时,请连接至左 ( 单声道 ) 音
频插孔。
*2 仅针对有限的地区 / 国家 / 电视机型号。
CS
12
使用遥控器
遥控器部件说明
ȩ
Ȫ
ȫ
Ȭ
ȭ
Ȯ
ȯ
输入选择
选择连接的设备输入。
电视电源
打开或关闭电视机 (待机模式)。
数字 / 模拟
切换数字和模拟模式。
Ȭ
ȭ
Ȳ
数字按钮
双画面
*1*2
同时显示两幅图像。
图像关闭
关掉画面,但保留声音。
CS
13
彩色按钮
执行相应功能。
静音
静音。再次按下可恢复声音。
足球模式
开启或关闭实况足球模式 (功能可
用时)。
电视
切换至电视频道或其他应用程序的
输入。
帮助
显示帮助菜单。
快捷窗口
显示关联功能列表。
也可以通过将手指从触摸板遥控器
上的快捷窗口向下滑动以显示关联
功能列表。
屏显
显示信息。
电子节目指南
*1
显示数字节目指南。
返回
返回上一个画面。
主菜单
显示电视机的主菜单。
兴趣探索
调出内容条以搜索内容。
也可以通过将手指从触摸板遥控器
上的兴趣探索向上滑动以启动内容
条。
/ / / / (项目选择 / 确认)
音量 +/–
调节音量。
回看
在两个频道 / 输入之间来回跳转。
电视在当前频道 / 输入和所选的上
一个频道 / 输入之间切换。
频道 +/–
选择频道。
声音切换
更改当前观看节目的声道。
字幕设定
开启或关闭字幕 (功能可用时)。
/ / / / / /
操作电视机和所连接 BRAVIA Sync
兼容设备上的媒体内容。
同步菜单
显示 BRAVIA 同步菜单。
屏显模式
更改画面格式。
语音 ( 麦克风 )
使用语音功能。(例如,通过语音
搜索各种内容。)
触摸板
用触摸板操作电视机。
(NFC)
触摸支持一触镜像功能的设备 (例
如:某些 Xperia 机型),然后其画
面会显示在电视机上。
*1
遥控器按钮的位置、可用性和功能可能因所在
国家 / 地区 /TV 型号而异。
*2
双画面功能通过软件升级可以实现,具体日程
请向索尼中国顾客咨询热线 400 810 9000 咨
询。您会在网络软件升级后自动接收双画面功
能。确保您的电视连接到互联网。如果您没有
网络连接,您可以使用 PC 下载索尼官方服务与
支持网站的软件。有关如何升级的详情,请查
询索尼官方服务与支持网站
service.sony.com.cn。
CS
14
使用触摸板遥控器
触摸板遥控器必须在与电视机配对后
才能使用。
若要配对,请按照配对画面的指示操
作。
可通过按电视机上的 按钮 5 秒显示
配对画面,或选择 [ 设置 ] - [ 触摸
板遥控器设置 ] - [ 配对触摸板遥控
器]。
启动触摸板遥控器介绍 /
教学
1 按主菜单。
2 选择 [ 设置 ] - [ 触摸板遥控器设
置] - [入门介绍/教程]。
CS
15
连接
使用具有 MHL 标志
的授权 MHL 缆线
(未随机提供)
MHL 设备
注意
• 在将电视机与有线网络连接时,请
务必在天线电缆与有线网络端子之
间接入随机提供的天线隔离器。否
则可能会引起着火等危险。
• 如果有线网络端子的形状特殊、无
法与天线隔离器连接,请另行购买
可将二者匹配的转接头连接使用。
• 按输入选择 , 选择连接至电视机的外
部设备。

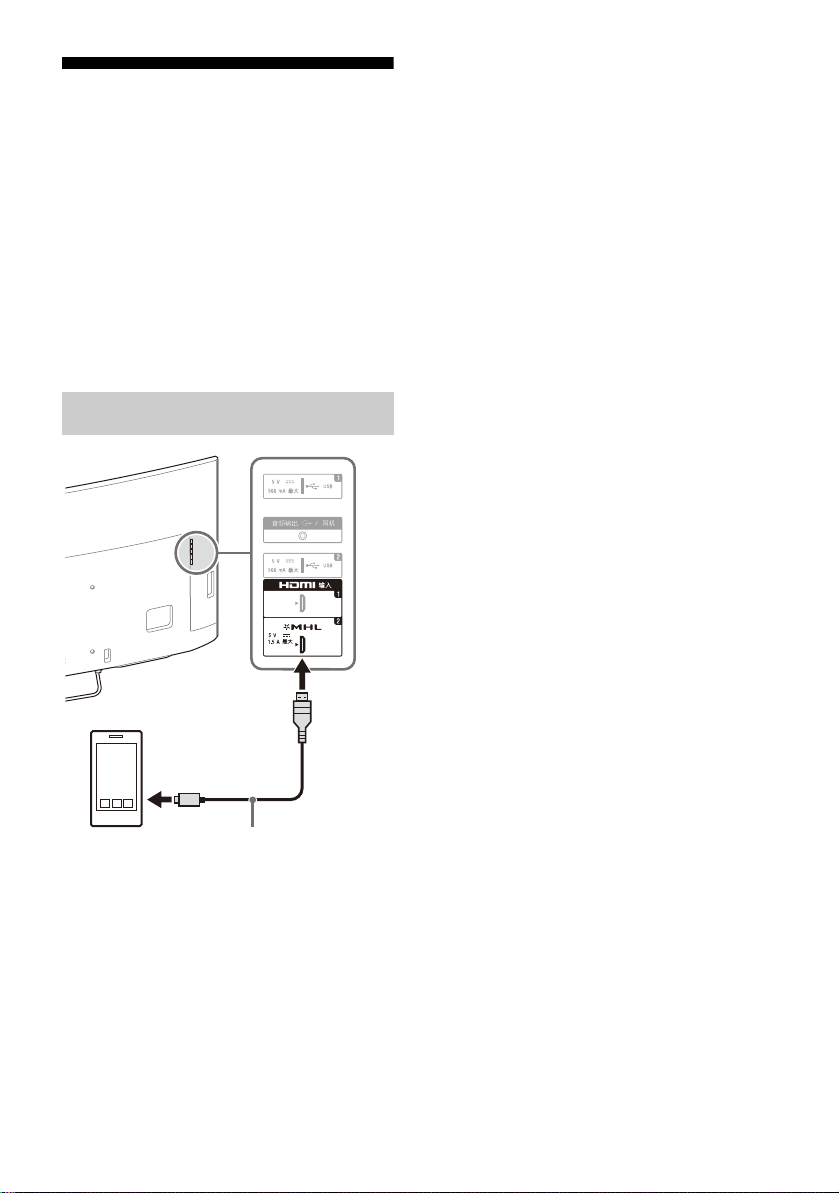

连接 MHL 设备
注意
• 如果[待机时 MHL 充电]设至 [ 开 ],您可在
电视机处于待机模式时继续替 MHL 兼容设
备充电。
• 使用具有 MHL 标志的授权 MHL 3 缆线连接
4K 智能手机或移动设备。
播放相册 / 音乐 / 视频文件的同时,
电视机即可对连接的 MHL 兼容设备充
电。您可使用电视机遥控器控制所连
接的 MHL 兼容设备。
CS
16
故障排除
为了使电视机软件保持最新,需要通
过数字广播系统或互联网下载最新的
软件信息,并更新软件。选择 [ 立即
更新 ] 开始软件更新。软件更新期
间,LED 照明灯闪烁。请勿在软件更
新期间拔下交流电源线。否则,软件
更新可能无法完成,且可能造成软件
故障。软件更新需要最多 30 分钟。如
果不想自动更新软件,请按主菜单并
选择[帮助]
t [ 自动软件下载 ] t [ 关 ]。
拔下电视机插头后重新插上时,即
使按遥控器上的电视电源或电视机
上的 ,电视机也可能在一段时
间内无法打开,因为需要时间初始
化系统。请等待约 10 秒至 20 秒,
然后再操作
当 LED 照明灯闪红灯时,计算闪
烁次数 (间隔时间为三秒)。
如果 LED 照明灯闪红灯,拔下交流电
源线,待两分钟后再打开电视机,以
进行电视机重设。
如果问题仍然存在,请联系您的经销
商或 Sony 维修中心并告知 LED 照明灯
闪红灯的次数 (间隔时间为三秒)。
断开交流电源线连接,并通知您的经
销商或 Sony 维修中心。
t [ 系统软件更新 ]
。
故障和解决措施
没有图像 (画面暗)且没有声音。
检查天线 / 有线连接。
将电视机连接至交流电源,然后
按电视机上的 或遥控器上的
电视电源。
无法调谐某些节目。
检查天线 / 有线连接。
遥控器无法操作。
请更换电池。
忘记 [ 亲子锁 ] 的密码。
在 PIN 代码中输入 9999。(始
终接受 PIN 代码 9999。)
电视机周围温度升⾼。
长时间使用电视机时,电视机周
围温度会升⾼。
用手触摸这些地方时可能会感觉
很烫。
音频或视频停顿、屏幕空白或电视
机对电视或遥控器按钮没有反应。
拔下交流电源线两分钟之后再次
连接以进行简单的电视机重设。
当 LED 照明灯没有闪烁,检查以
下的项目。
您可以参阅帮助指南中的
[ 故障排除 ] 或选择 [ 帮助 ] t
[ 自我诊断 ],以进行自我诊断。如果
问题仍然存在,将电视机交给有资格
的服务人员维修。
CS
17
电视机上找不到 、 CH+/– 、
+/– 、 和 TV 按钮。
请参阅下图有关按钮在电视机上
的位置。
LED 照明灯打开。
如果不想点亮 LED 照明灯,可以将
其关闭。
按主菜单,然后选择 [ 设置 ] t
[LED 照明灯 ]
t [ 关 ]。
规格
系统
面板系统
LCD(液晶屏幕)面板,LED 背光源
(侧入式LED背光源
电视系统
模拟:D/K, I, B/G, M
数字:GB20600-2006/DVB-C
彩色制式 / 视频制式
模拟:PAL, SECAM, NTSC4.43,
NTSC3.58
数字:请参阅帮助指南
频道覆盖范围
模拟:VHF/UHF/ 有线
数字:GB20600-2006/DVB-C
声音输出
8 W + 8 W (失真度为 7 % 时)
无线技术
协议 IEEE802.11ac/a/b/g/n
蓝牙 4.1 版
*
此功能根据城市不同,可能无法使
用,详情请联系索尼中国顾客咨询
热线 400 810 9000。
)
*
*
无法通过 WPS (Wi-Fi Protected
Setup)连接至无线路由器。
如果使用 WEP 安全保护,选择
[简单]t [Wi-Fi] t [ 通过扫
描列表连接 ]。然后,选择想要
连接的网络名称 (SSID)。
无法在网络设定中找到所需的网络
名称。
选择[[ 手动输入]],然后按 输
入网络名称。
CS
18
输入 / 输出插孔
天线/有线
VHF/UHF 用 75 欧姆外接端子
/ 视频 / 音频输入 1
视频 / 音频输入 (微型插孔)
/ 分量输入
YPB PR (分量视频 ): 1080p (50,
60 Hz), 1080i (50, 60 Hz),
720p (50, 60 Hz), 576p, 576i,
480p, 480i
音频输入 ( 音频针插孔 )
视频输入 2
视频输入 (备有 Y 输入的常见音频
针)
HDMI 输入 1, 2, 3, 4
( 支持 4K 分辨力 )
视频 (2D):
4096 × 2160p (50, 60 Hz)
4096 × 2160p (24 Hz)
*1*2
*2
,
,
3840 × 2160p (50, 60 Hz)*1,
3840 × 2160p (24, 25, 30 Hz),
1080p (30, 50, 60 Hz), 1080/24p,
1080i (50, 60 Hz), 720p (30,
50,
60 Hz), 720/24p, 576p, 576i,
480p, 480i, PC 格式
*1
YCbCr 4:2:0 / 仅限 8 比特
*2
输入 4096 × 2160p 时,显示
3840 × 2160p
视频 (3D):
帧封装 : 1080p (30 Hz),
1080/24p, 1080i (50, 60 Hz),
720p (30, 50, 60 Hz), 720/24p
并排 : 1080p (50, 60 Hz),
1080/24p, 1080i (50, 60 Hz),
720p (50, 60 Hz)
上下 : 1080p (30, 50, 60 Hz),
1080/24p, 1080i (50, 60 Hz),
720p (50, 60 Hz)
音频:5.1 声道线性 PCM:32、
44.1、48、88.2、96、176.4 和
192 kHz,16、20 和 24 位,Dolby
Digital 和 DTS
ARC (Audio Return Channel) (仅
限于 HDMI 输入
4)
MHL (HDMI 输入 2)
视频 (2D):
4096 × 2160p (24 Hz)*,
3840 × 2160p (24, 25, 30 Hz),
1080p (30, 50, 60 Hz), 1080/24p,
1080i (50, 60 Hz), 720p (30, 50,
60 Hz), 720/24p, 576p, 576i,
480p, 480i
* 输入 4096 × 2160p 时显示
3840 × 2160p
视频 (3D):
帧封装 : 1080p (30 Hz),
1080/24p, 1080i (50, 60 Hz),
720p (30, 50, 60 Hz), 720/24p
并排 : 1080p (50, 60 Hz),
1080/24p, 1080i (50, 60 Hz),
720p (50, 60 Hz)
上下 : 1080p (50, 60 Hz),
1080p (30 Hz), 1080/24p, 1080i
(50, 60 Hz), 720p (50, 60 Hz)
音频:5.1 声道线性 PCM:32、
44.1、48、88.2、96、176.4 和
192 kHz,16、20 和 24 位,Dolby
Digital 和 DTS
数字音频输出 ( 光纤 )
数字光纤插孔 (双声道线性 PCM,
Dolby Digital
, DTS)
HDMI 3 音频输入
模拟音频输入 ( 立体声微型插孔 )
音频输出 / 耳机 (立体声微型插
孔)
耳机、音频输出、重低音扬声器
1, 2, 3
USB端口1和2支持⾼速USB
(USB2.0)。
USB 端口 3 支持超⾼速 USB
(USB3.0)。
CS
19
LAN
10BASE-T/100BASE-TX 连接器 (根
据网络操作环境的不同,连接速度可
能有所不同。本电视机不保证
10BASE-T/100BASE-TX 的通信速率和
通信质量。)
其他
选购附件
摄像机和麦克风组件 : CMU-BR300
无线重低音扬声器:SWF-BR100
MHL 缆线: DLC-MC30
4K 媒体服务器 : FMP-X10
主动式 3D 眼镜 : TDG-BT500A
产品的使用条件
环境温度
5 º C – 35 º C
湿度
20 % – 80 %
大气压力
86 kPa – 106 kPa
电源和其他
电源要求
220 V 交流 , 50 Hz
可视图像对角线尺寸 (近似值)
KD-65S8500C: 163.90 cm (65 英寸 )
KD-55S8500C: 138.78 cm (55 英寸 )
显示器固有分辨力
3840 像素 (水平) × 2160 像素
(垂直)
消耗功率
KD-65S8500C: 258 W
KD-55S8500C: 200 W
能效等级
*1
2 级
待机消耗功率
*1*2
0.5 W 以下
尺寸 (近似值) ( 宽 × ⾼ × 深 )
含台式底座
KD-65S8500C:
1452 × 893 × 274 mm
KD-55S8500C:
1234 × 767 × 274 mm
不含台式底座
KD-65S8500C:
1452 × 845 × 108 mm
KD-55S8500C:
1234 × 719 × 99 mm
质量 (近似值)
含台式底座
KD-65S8500C: 32.3 kg
KD-55S8500C: 25.1 kg
不含台式底座
KD-65S8500C: 30.1 kg
KD-55S8500C: 22.9 kg
*1
根据 GB 24850-2013 《平板电视能效限
定值及能效等级》的规定。待机消耗功
率是等电视机完成所需的内部处理达到
稳定后的值。
*2
当电视机连接至网络时将增加待机消耗
功率。
注意
• 选购附件的供应视国家/区域/电视机
型号 / 存货而定。
• 设计和规格若有变更,恕不另行通
知。
•产品的能效指数详见能效标识。
•此电视机采用 MHL 3。
20
CS
商标信息
• HDMI 和 HDMI High-Definition
Multimedia Interface 专用名词以
及 HDMI 标志是 HDMI Licensing
LLC 在美国和其他国家的商标或注册
商标。
• 本产品经过杜比实验室的许可而制
造。
杜比和双 D 符号是杜比实验室的注
册商标。
• “BRAVIA” 和 是 Sony
Corporation 的商标。
• Gracenote、Gracenote eyeQ、
Gracenote VideoID、Gracenote
Video Explore、Gracenote 标志和
标识、以及 “Powered by
Gracenote” 标志是 Gracenote 在美
国和 / 或其他国家的注册商标或商
标。
• 来自 Opera Software ASA 的
Opera® Devices SDK。版权 19952014 Opera Software ASA。版权所
有。
• Wi-Fi、Wi-Fi Direct、Miracast 和
Wi-Fi Protected Setup 是 Wi-Fi
Alliance 的商标或注册商标。
• MHL、Mobile High-Definition Link
和 MHL 标志是 MHL Licensing,LLC
的商标或注册商标。
• 有关 DTS 专利,请访问
http://patents.dts.com。
由 DTS, Inc. 授权制造。
DTS、标志和 DTS 连同其标志是
DTS, Inc. 的注册商标,DTS
Digital Surround 是 DTS, Inc. 的
商标。 © DTS, Inc. 版权所有。
• 采用 UEI TechnologyTM 设计,经
Universal Electronics Inc. 部分
授权 © UEI 2000 – 2014
• 蓝牙字标及商标属 Bluetooth SIG,
Inc
. 所有, Sony Corporation 是
在取得许可后使用这些标志。其它商
标和商品名称均属于各自所有者。
• 2015 RealNetworks, Inc. 专利
申请中。 版权所有。RealNetworks
标志是 RealNetworks, Inc. 的商
标。
• USB-IF SuperSpeed USB 三叉戟标识
是 USB Implementers Forum, Inc.
的注册商标
。
• TUXERA 是 Tuxera Inc. 在美国和其他
国家的注册商标。
• N Mark 是 NFC Forum,Inc. 在美国和
其他国家的商标或注册商标。
CS
21
22
CS
制造商:
上海索广映像有限公司
上海市浦东新区川沙路 3777 号
邮编:201201
产品标准号:Q31/0115000076C020-2015
产品标准号若有变更,请以产品外包装标注为准
用户支持和联系 :
http://service.sony.com.cn/TV/index.htm
http://www.sony.com.cn/
出版日期:2015 年 9 月
© 2015 Sony Corporation Printed in China
