Sony KD-55XE9305 Users guide [lv, lt, et, sl, hr]

Download

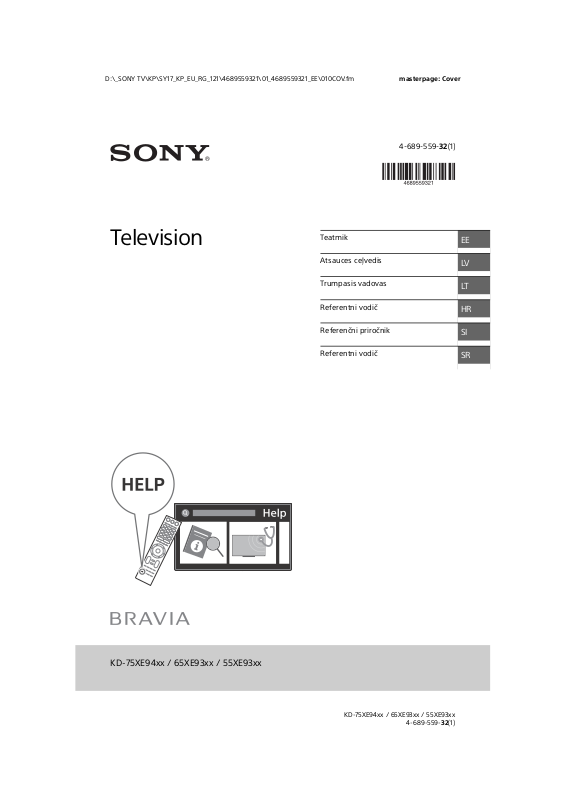

Page 1

4-689-559-32(1)

Television

Tea tm ik

Atsauces ceļvedis

Trumpasis vadovas

Referentni vodič

Referenčni priročnik

Referentni vodič

KD-75XE94xx / 65XE93xx / 55XE93xx

Page 2

Sisukord

TÄHTIS TEADE . . . . . . . . . . . . . . . . . . . . . . . . . 2

Ohutusteave . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Ettevaatusabinõud . . . . . . . . . . . . . . . . . . . . .6

Osad ja juhtnupud . . . . . . . . . . . . . . . . . . . 8

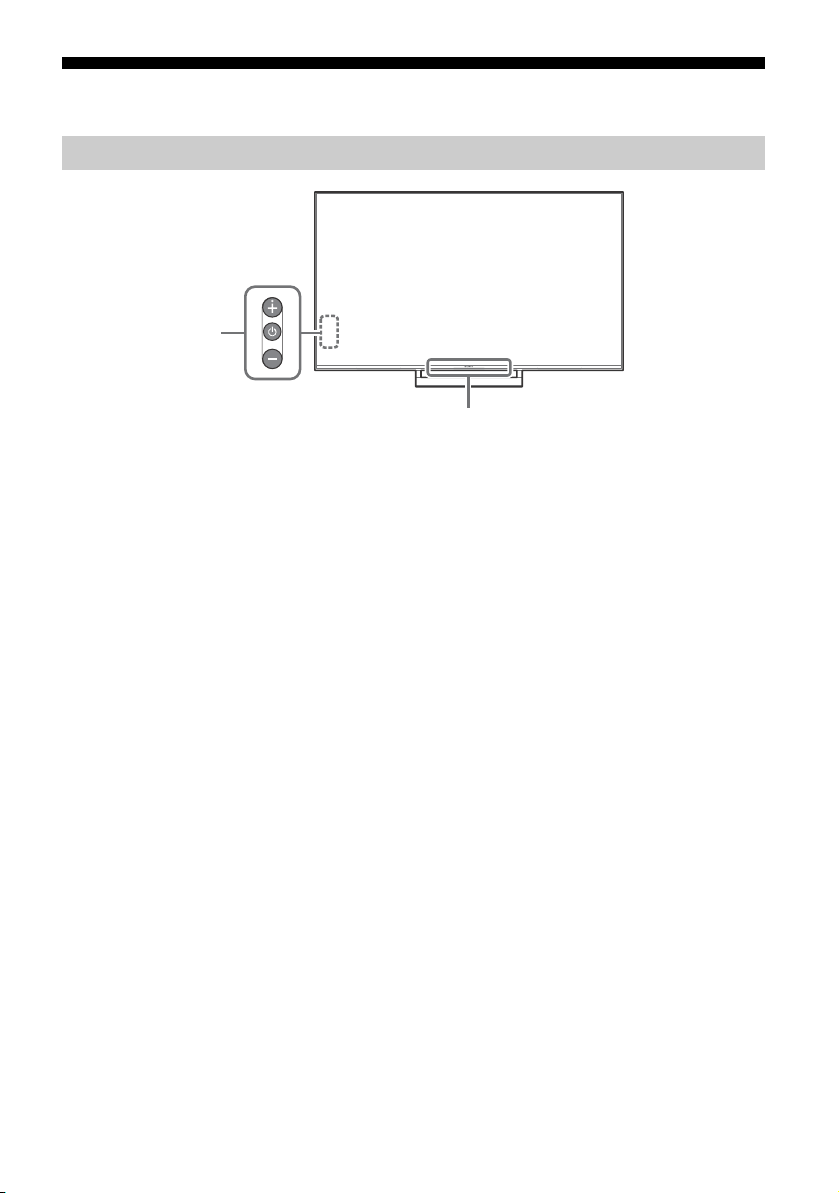

Juhtnupud ja näidikud . . . . . . . . . . . . . . . . . .8

Kaugjuhtimispuldi kasutamine. . . . . . . . . 9

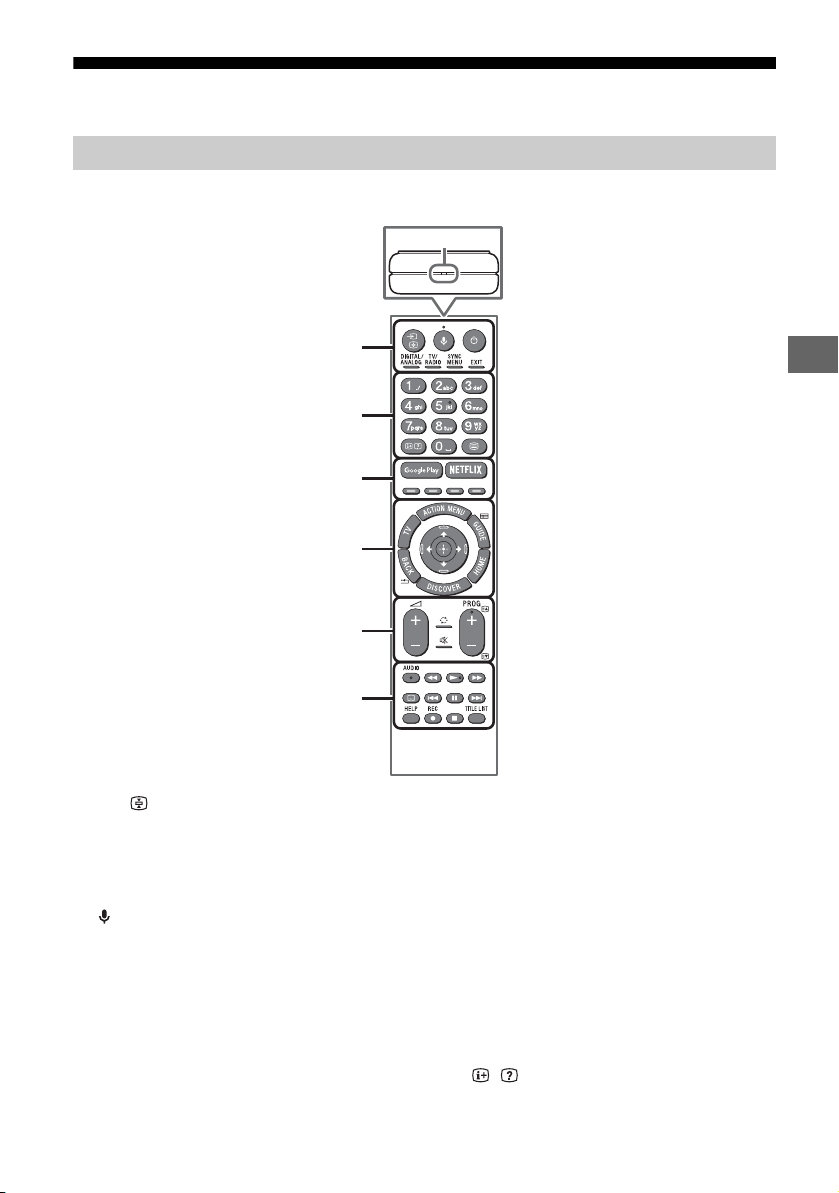

Kaugjuhtimispuldi osade kirjeldus . . . . . . . .9

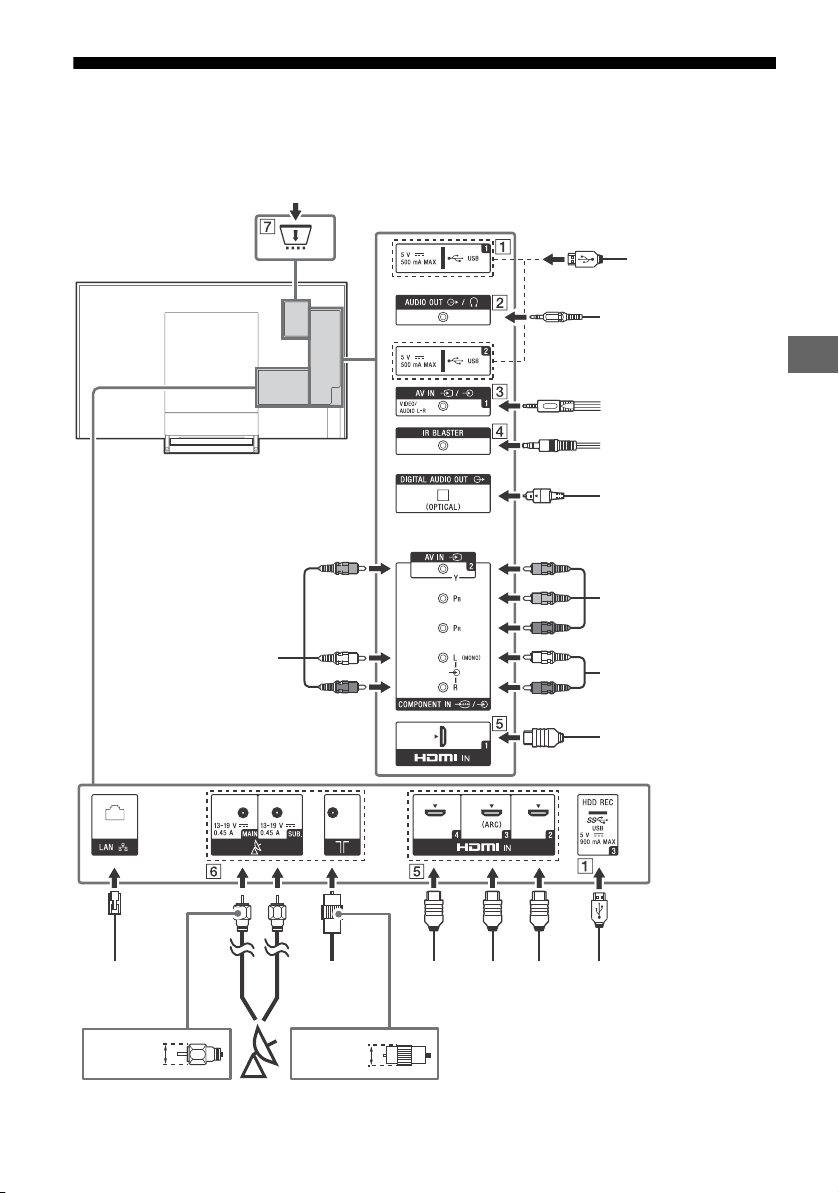

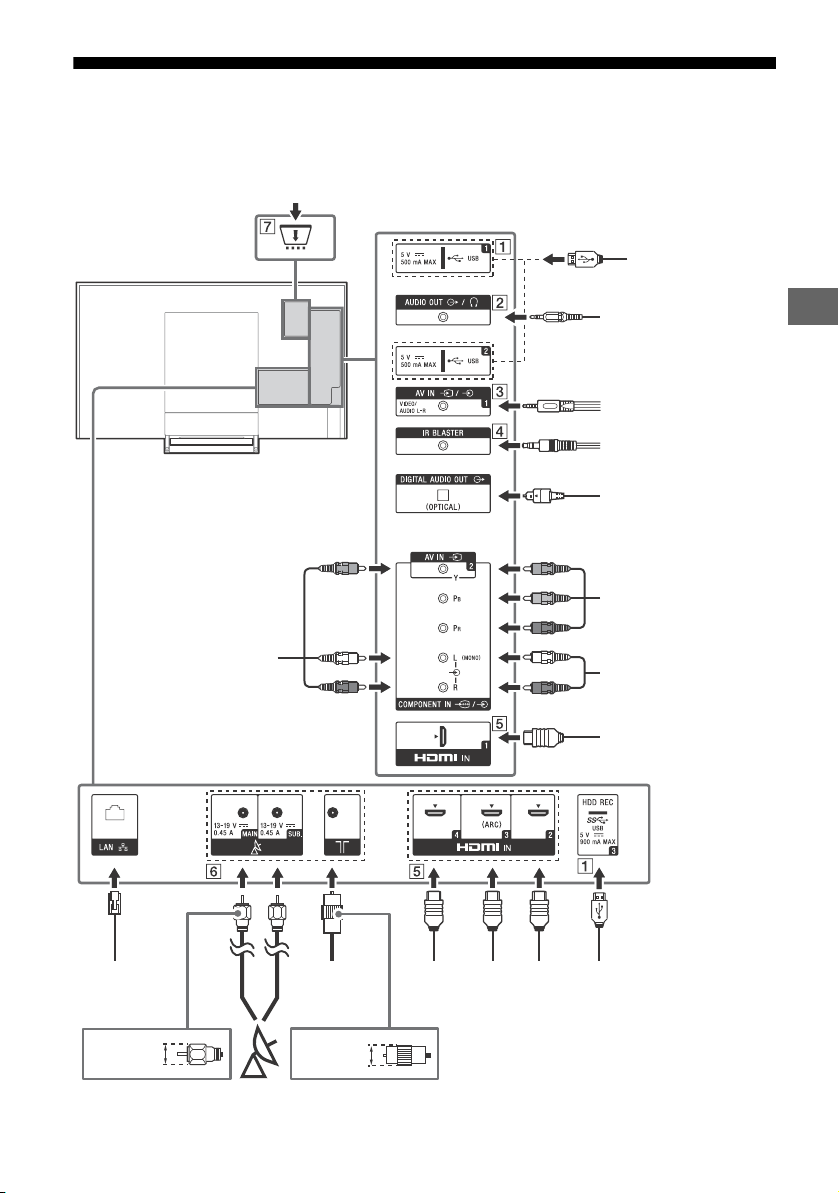

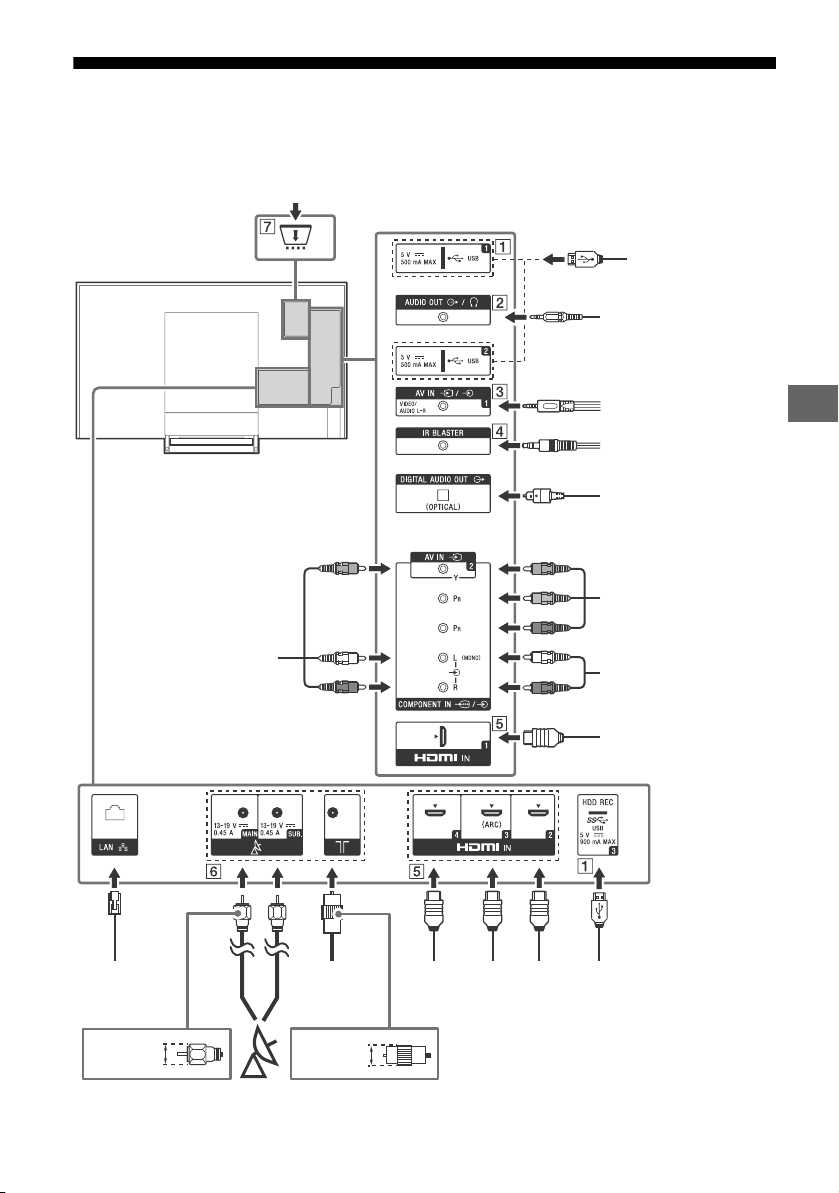

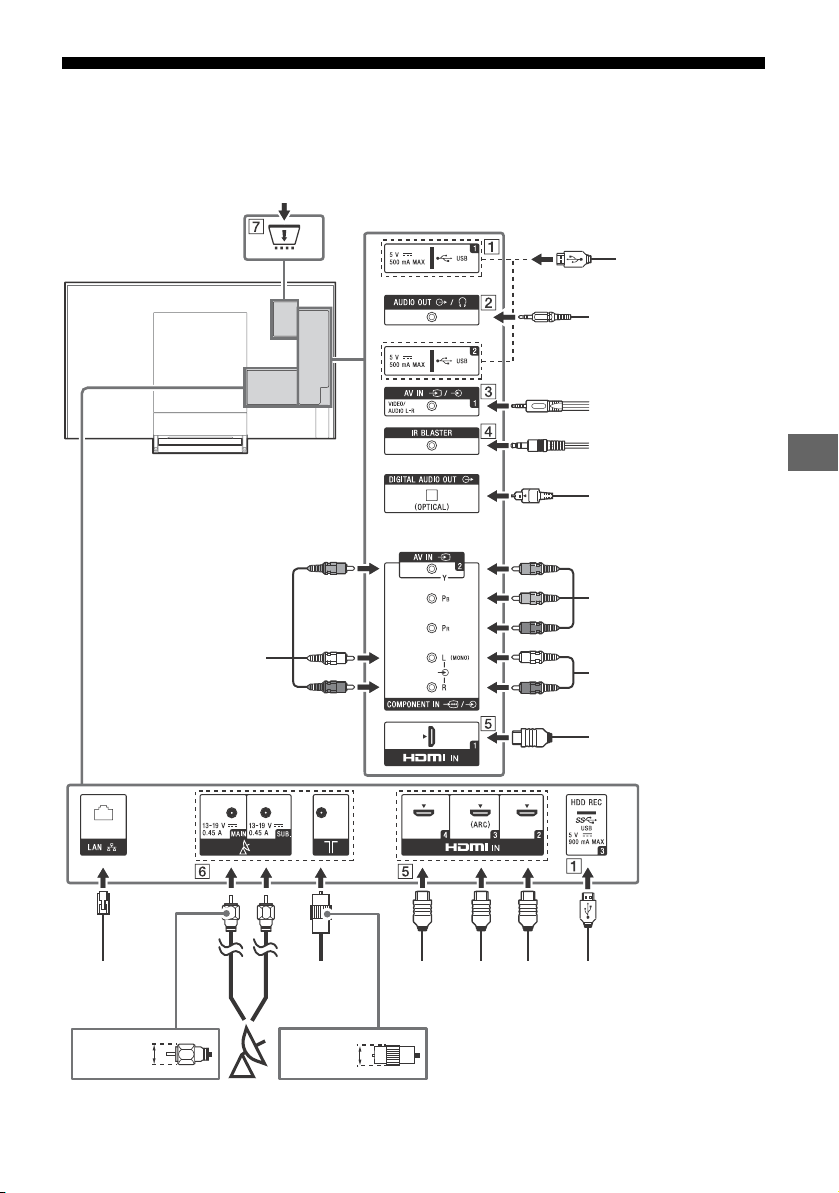

Ühendusskeem . . . . . . . . . . . . . . . . . . . . .11

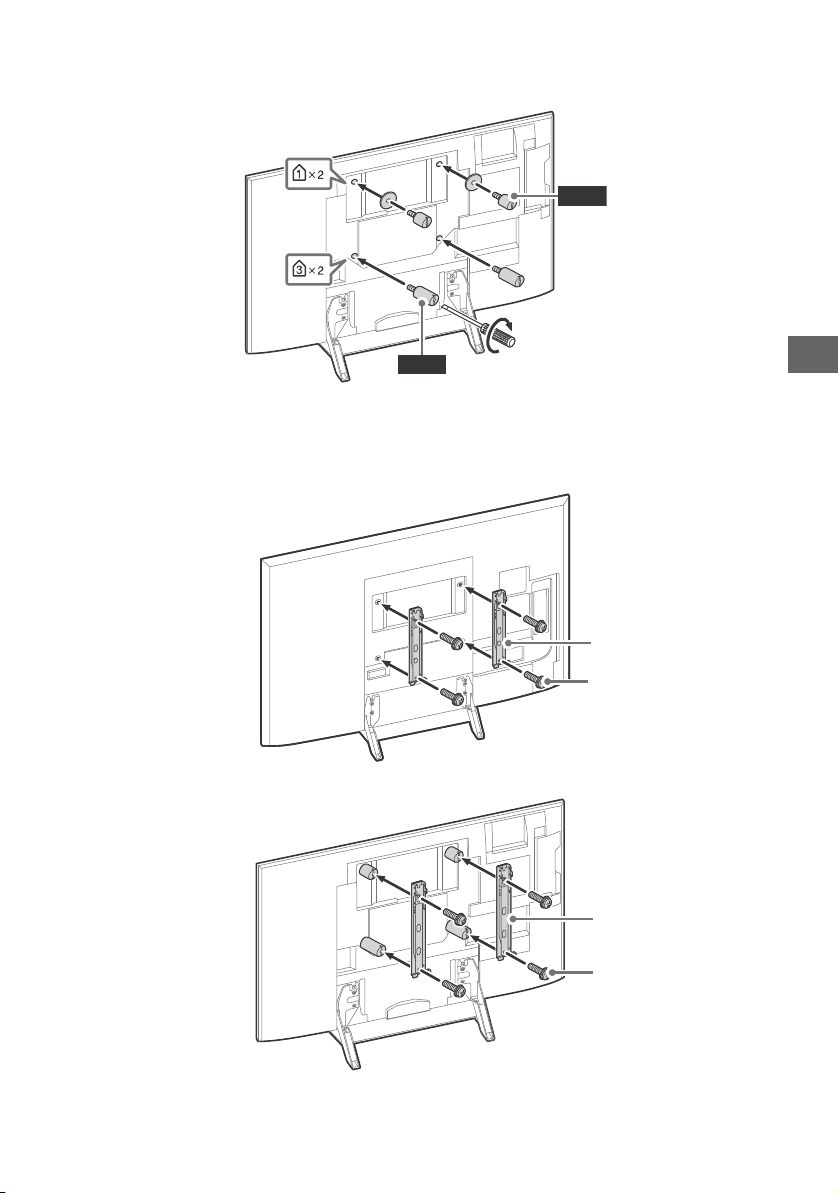

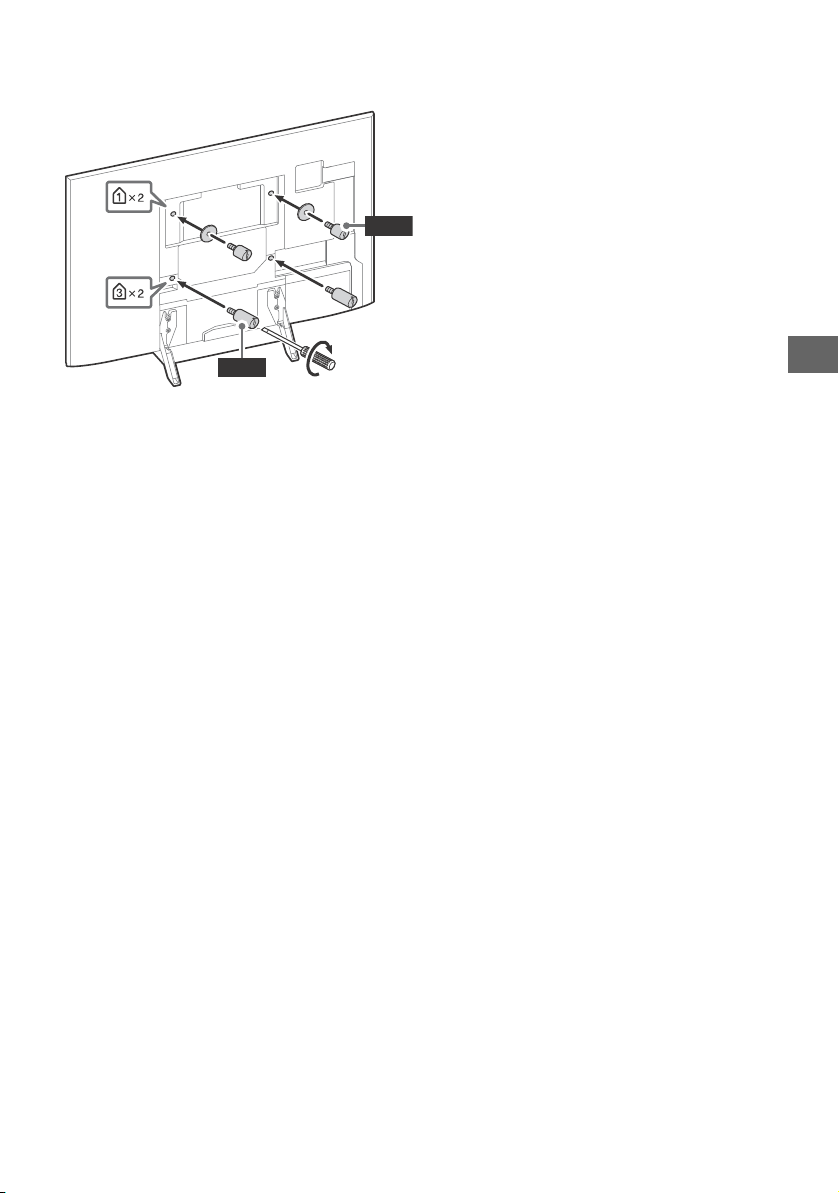

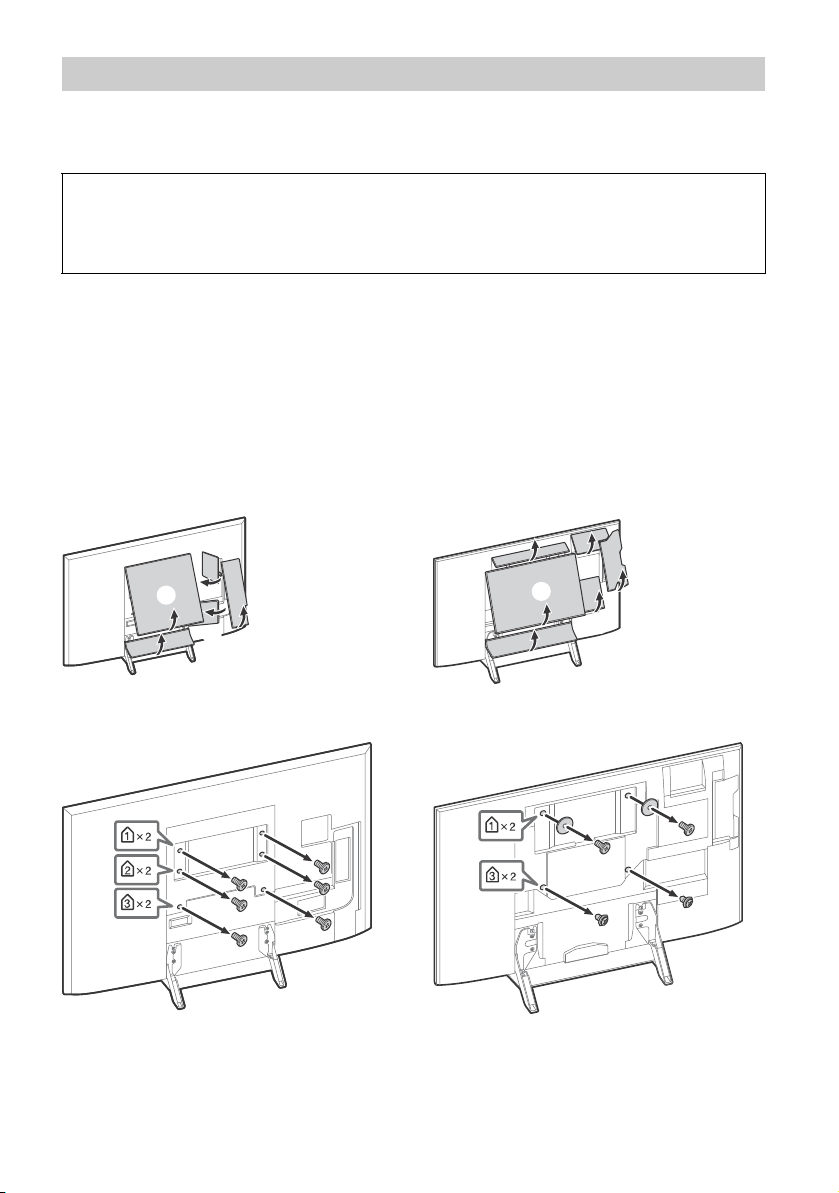

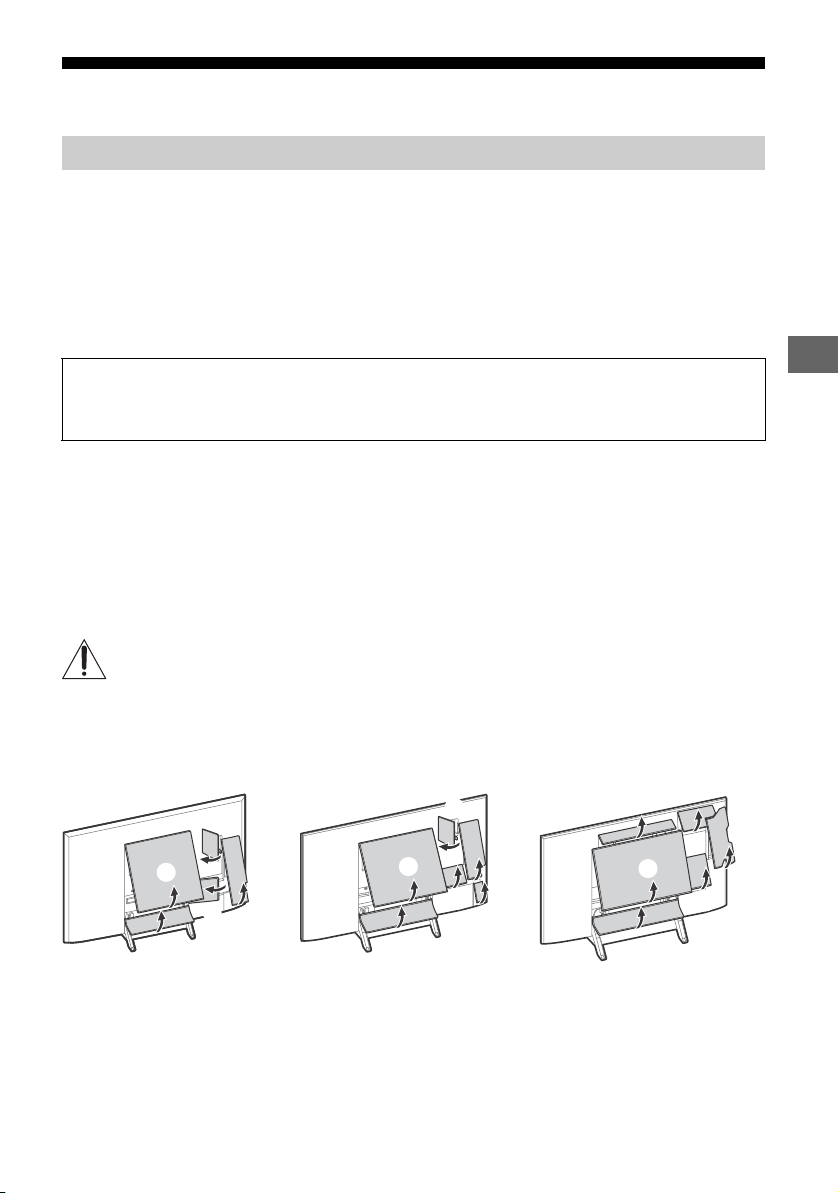

Teleri paigaldamine seinale . . . . . . . . . . 13

Valikulise seinale paigaldamise kinnituse

kasutamine . . . . . . . . . . . . . . . . . . . . . . . . . . 13

SU-WL845 (KD-75XE94xx, KD-65XE93xx),

SU-WL840 (KD-55XE93xx) . . . . . . . . . . . . . . 14

SU-WL450 (ainult KD-65/55XE93xx) . . . . . . 14

Ainult KD-75XE94xx, KD-55XE93xx . . . . . . . 16

Tõrkeotsing. . . . . . . . . . . . . . . . . . . . . . . . 19

Tõrked ja lahendused. . . . . . . . . . . . . . . . . . 19

Tehnilised andmed . . . . . . . . . . . . . . . . . 20

Internetiühendus ja andmeturve

Seade loob internetiühenduse algseadistuse käigus ning samuti hiljem koduekraani konfigureerimisel. Nimetatud internetiühenduste ja edaspidiste puhul kasutatakse teie IPaadressi. Kui te ei soovi oma IP-aadressi kasutada, ärge traadita ühenduse funktsiooni seadistage ning internetikaablit ühendage. Internetiühenduse ja privaatsuse kohta näidatakse täiendavat teavet seadistuskuvadel.

Sissejuhatus

Täname, et valisite selle Sony toote. Enne teleri kasutamist lugege palun põhjalikult seda kasutusjuhendit ja jätke see tulevikus vaatamiseks alles.

Märkused

• Enne teleri kasutamist lugege jaotist „Ohutusteave” (lk 3).

• Seadistusjuhendis ja selles kasutusjuhendis olevad pildid ja joonised on vaid viiteks ning toode võib neil kujutatust erineda.

• Mudeli nimes olevale xx-ile vastab disaini, värvi või TV standardiga seotud number.

Seadistusjuhendi asukoht

Seadistusjuhend paikneb teleri pakendis ülemisel pehmendusel.

Spikker/Spikker

Spikrifunktsioon annab palju teavet teie teleri kohta. Spikrifunktsiooni kasutamiseks vajutage kaugjuhtimispuldil HELP. Loendist ja märksõnade otsingust leiate juhised ja rikkeotsingu. Juhendi vaatamiseks valige spikrimenüüst [Spikker]. Kui ühendate teleri internetiga, värskendatakse spikrifunktsiooni ja selles sisalduvat teavet.

Identifitseerimiskleebise asukoht

Mudeli numbri, tootmiskuupäeva (aasta/kuu) ja toiteallika sildid paiknevad teleri või pakendi tagaküljel. Need leiate, kui eemaldate aluse katte ja keskkatte.

Vooluadapteriga mudelid: Vooluadapteri mudeli number ja seerianumber paiknevad vooluadapteri põhjal.

HOIATUS

TULE LEVIKU VÄLTIMISEKS HOIDKE KÜÜNLAD VÕI MUUD LAHTISED LEEGID SELLEST TOOTEST ALATI EEMAL.

TÄHTIS TEADE

See toode on valmistatud Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Jaapan poolt või tema nime all. Teavet toote vastavusest Euroopa Liidu seadusandluse aktidele saate volitatud esindajalt Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgia. Hoolduse ja teenuse garantii korral pöörduge vastavates hoolduse või garantii dokumentides märgitud aadressil.

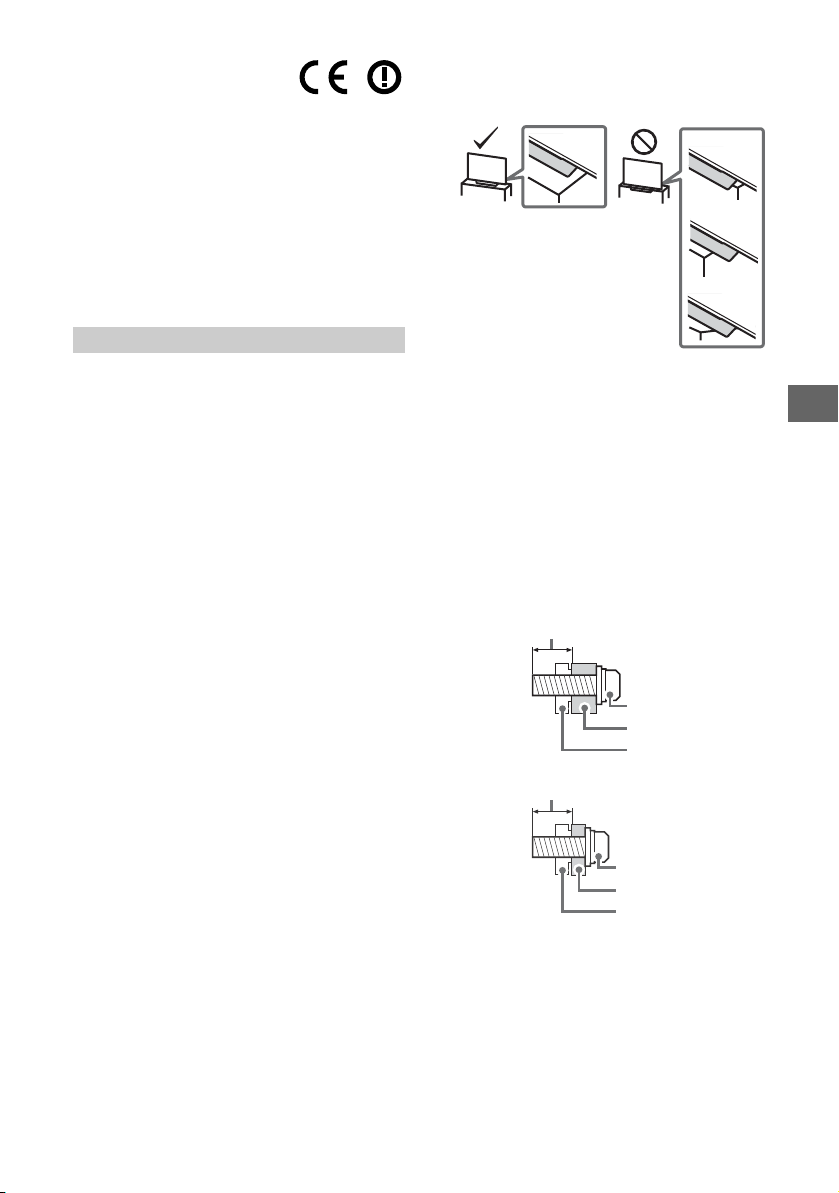

Page 3

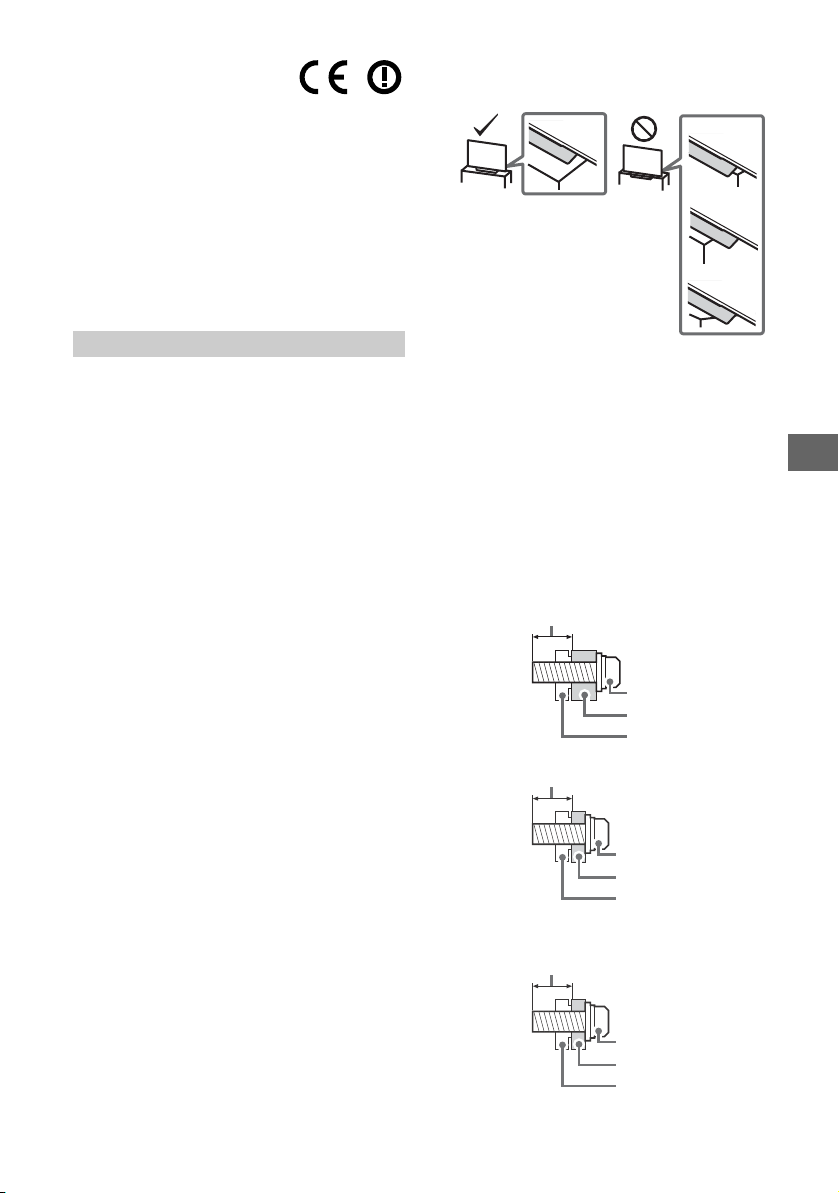

Raadioseadmete teatis

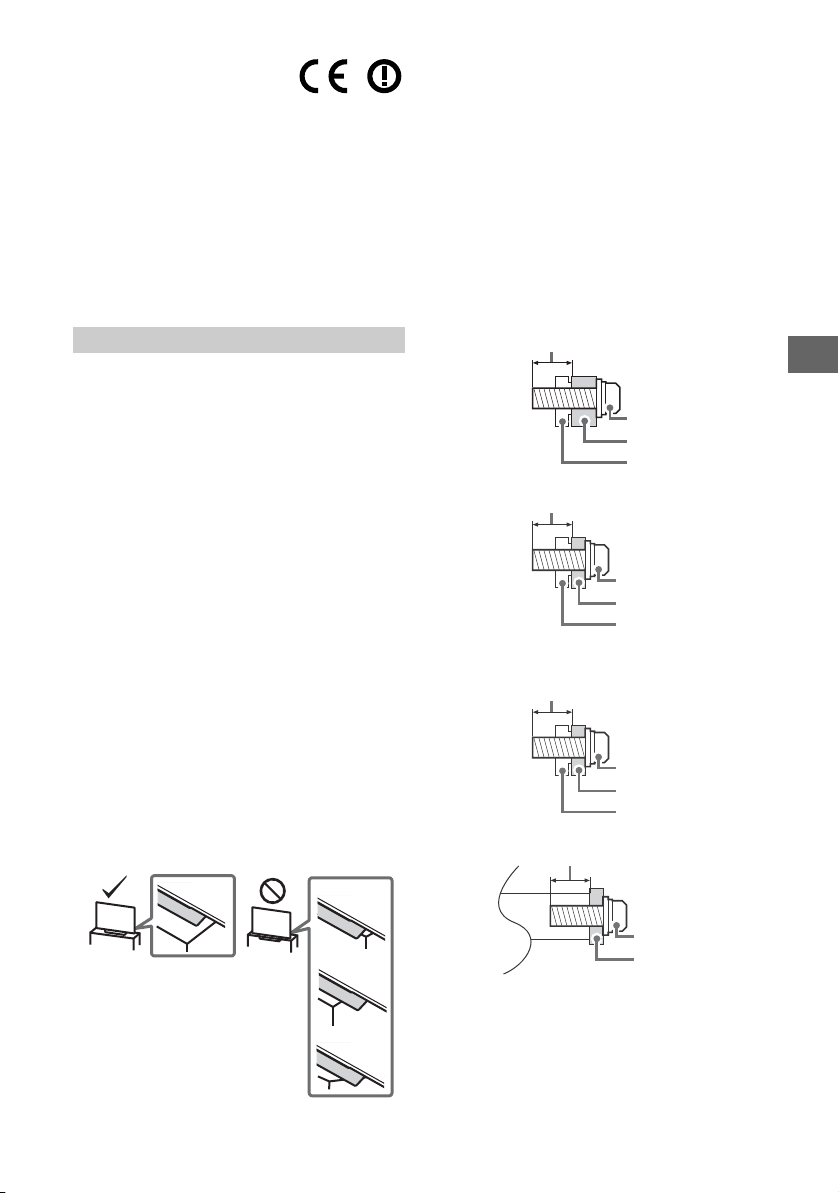

9 mm

Teleri tagakate

Kruvi (M6) Seinale paigaldamise

kinnitused

Kruvi (M6) Seinale paigaldamise

kinnitused

12 mm

Tel eri tagakate

Sony Corporation kinnitab, et raadioseadmete tüübid KD-75XE9405, KD-65XE9305, KD-55XE9305 vastavad direktiivis 1999/5/EL sätestatud põhinõuetele ja teistele asjakohastele sätetele. Lisateavet vt veebilehelt: http://www.compliance.sony.de/

Käesoleva raadioseadme kasutamine ei ole vastuolus Euroopa Liidus kehtivate raadiosagedustele kehtestatud määrustega.

Märkus klientidele: järgnev teave kehtib ainult EL-i direktiive järgivates riikides müüdavate seadmete puhul.

Teleri juhtmevaba süsteemi on lubatud kasutada järgmistes riikides:

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI , NO, CH, BG, RO, TR, AL, BA, M K, MD, RS, ME, Kosovo

Antud seadmestikku võib kasutada muudes Euroopast väljaspool asuvates riikides.

• Paigaldage teler nii, et teleri lauapealne alus ei ulatu telerialusest kaugemale (pole komplektis). Kui lauapealne alus ulatub telerialusest eemale, võib see põhjustada teleri ümbervõi mahakukkumise ning tekitada kehavigastusi või telerit kahjustada.

Ohutusteave

HOIATUS

Patareisid ei tohi hoida liiga kuumas kohas, näiteks päikese käes, tule lähedal vm. Ärge asetage telerit ebakindlale alusele. Teler võib kukkuda ning tekitada tõsiseid või surmavaid kehavigastusi. Õnnetusi, iseäranis laste vigastamist saab vältida alltoodud lihtsate ettevaatusabinõude rakendamisega.

 Kasutage teleri tootja soovitatud kappi ja jalga.  Kasutage üksnes sellist mööblieset, millele on turvaline telerit

asetada.

 Veenduge, et teler ei ulatu üle mööblieseme serva.  Ärge asetage telerit kõrgele mööbliesemele (nt kapp või

raamaturiiul), kui mööbliese ei ole kindlalt kinnitatud. Samuti kinnitage teler mööblieseme külge.

 Ärge asetage telerit kangale või mõne muu materjali peale, mis

on teleri ja mööblieseme vahel.

 Rääkige lastele, et mööbliesemel turnimine teleri nuppude

vajutamiseks on ohtlik. Sarnaseid ettevaatusabinõusid tuleb rakendada ka teleri hoiustamisel või teise kohta ümberpaigutamisel.

Paigaldamine/seadistamine

Paigaldage teler ja kasutage seda vastavalt järgnevatele juhistele, et vältida tule-, elektrišoki-, kahjustus- ja/või vigastusohtu.

Paig aldam ine

• Teleri peaks paigaldama lihtsasti juurdepääsetava seinakontakti

lähedusse.

• Asetage teler kindlale tasasele pinnale, et vältida selle

kukkumist ja sellest tulenevaid kehavigastusi või omandikahjustusi.

• Paigaldage teler kohta, kus seda poleks võimalik tõmmata,

tõugata või ümber lükata.

• Seinale paigaldusi peaks teostama ainult kvalifitseeritud teeninduspersonal.

• Ohutuse tagamiseks on tungivalt soovitatav, et kasutaksite Sony lisatarvikuid, sealhulgas:  Seinale paigaldamise kinnitused SU-WL845

(ainult KD-75XE94xx, KD-65XE93xx)

 Seinale paigaldamise kinnitused SU-WL840

(ainult KD-55XE93xx)

 Seinale paigaldamise kinnitused SU-WL450

(ainult KD-65/55XE93xx)

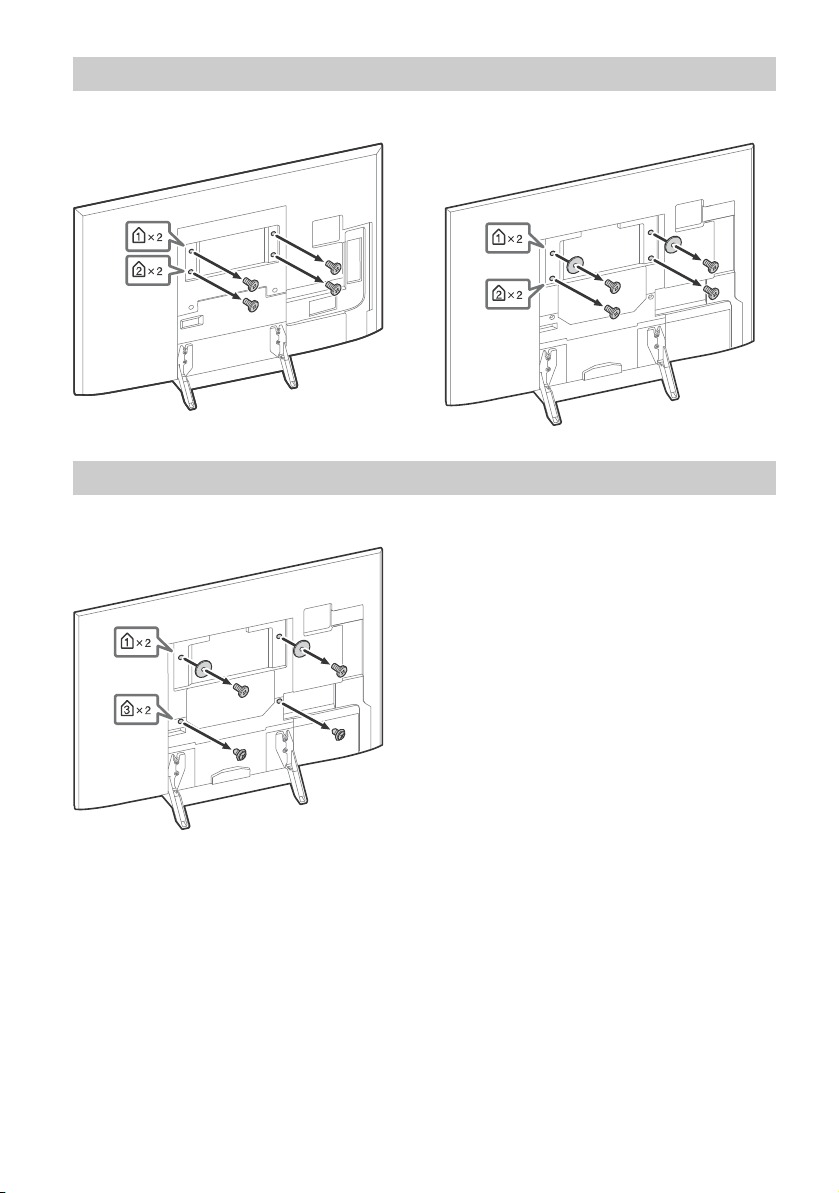

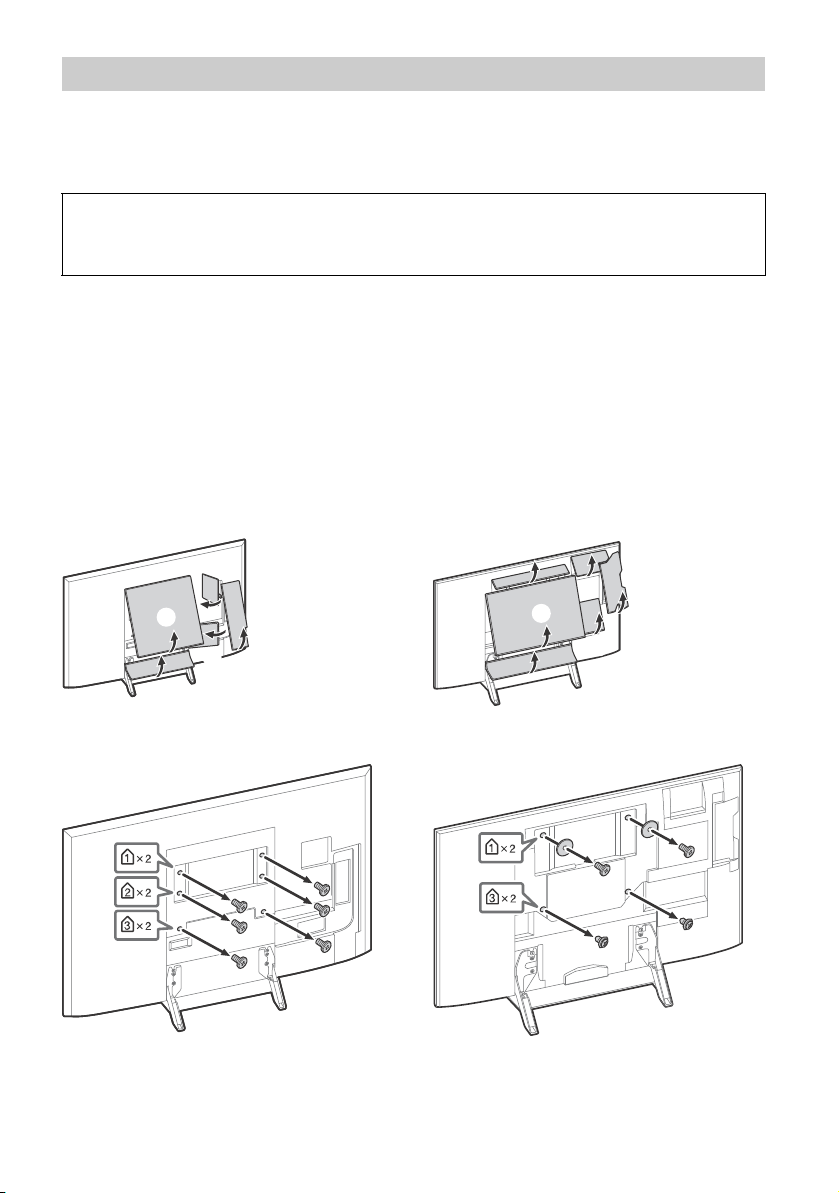

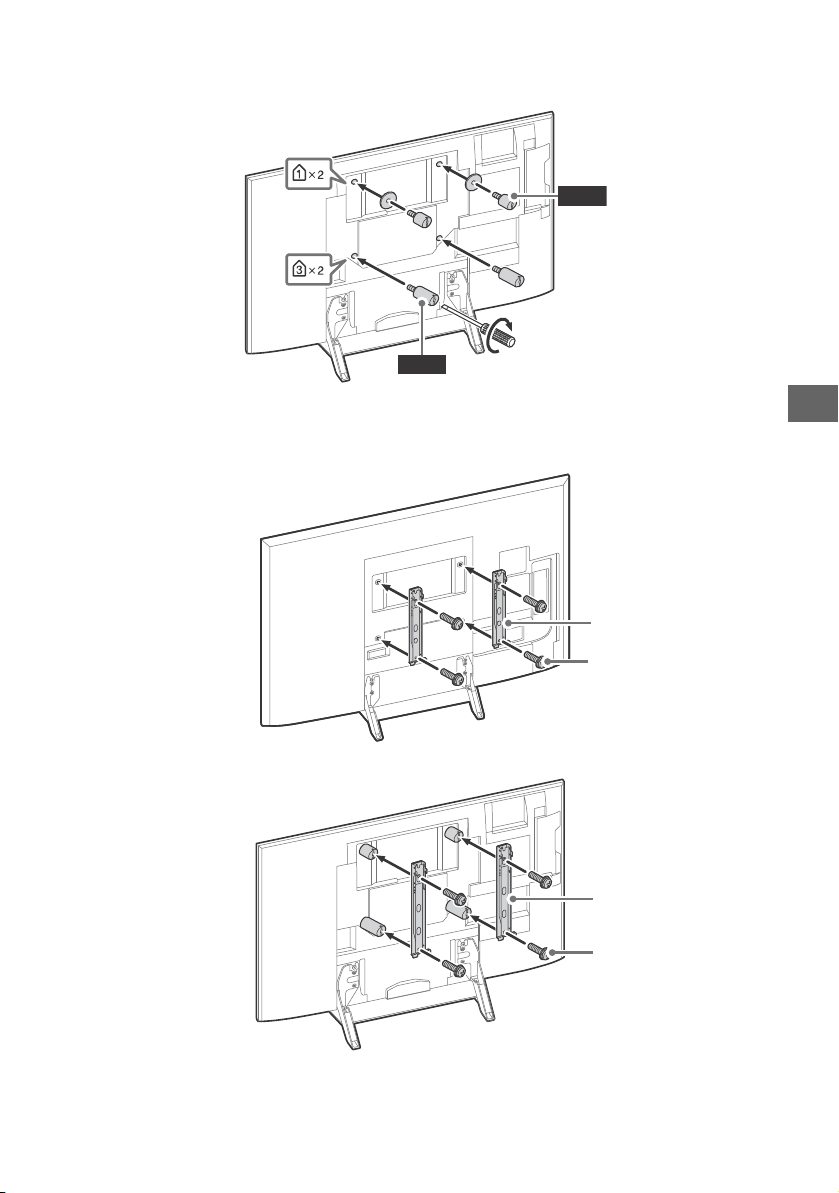

• Seinale paigaldamise kinnituse kinnitamisel teleri külge kasutage kindlasti seinale paigaldamise kinnitusega kaasasolevaid kruve. Kaasasolevaid kruve tuleb kasutada vastavalt joonisele seinale paigaldamise kinnituse kinnituspinnast mõõdetuna. Kruvide läbimõõt ja pikkus sõltub seinakinnituse mudelist. Muude kruvide kasutamine peale komplektis olevate võib tuua kaasa teleri sisekahjustusi või põhjustada selle kukkumise jne.  Valikulised seinale paigaldamise kinnitused (ainult SU-WL845,

SU-WL840) Ülemine pool

Alumine pool

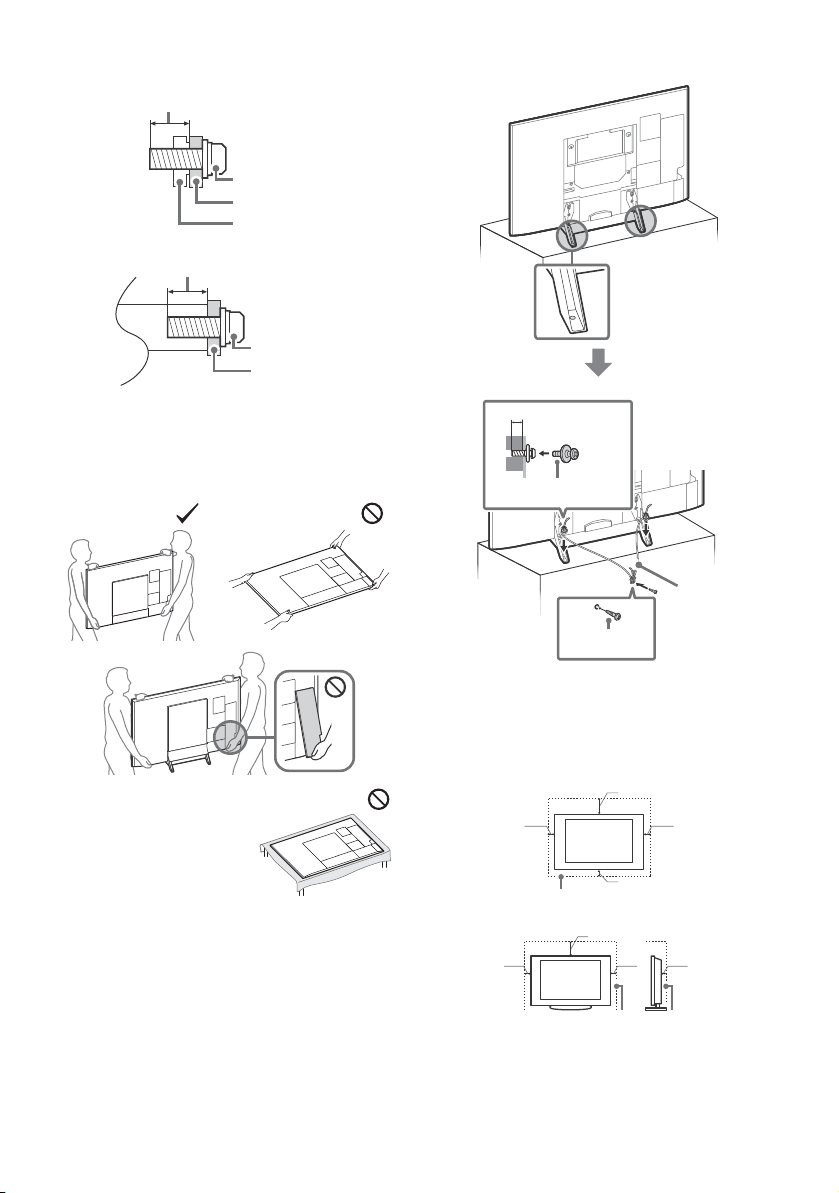

Page 4

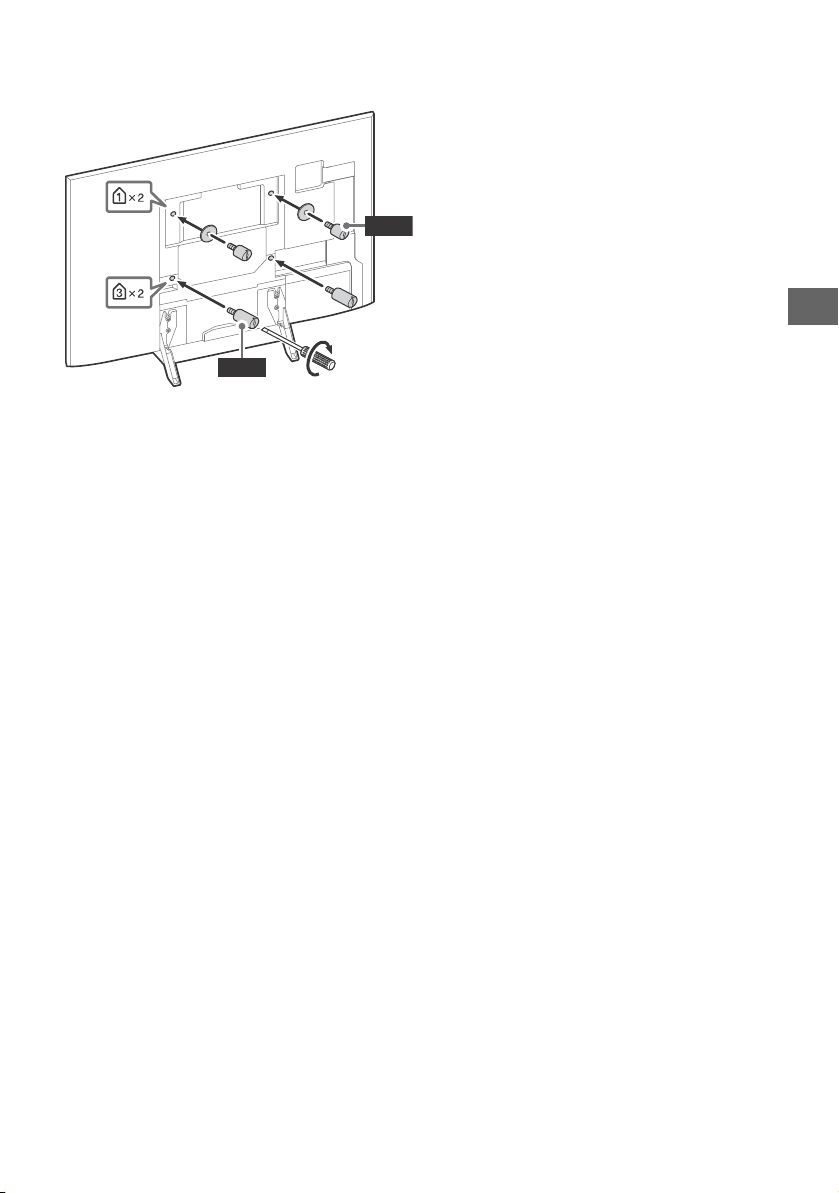

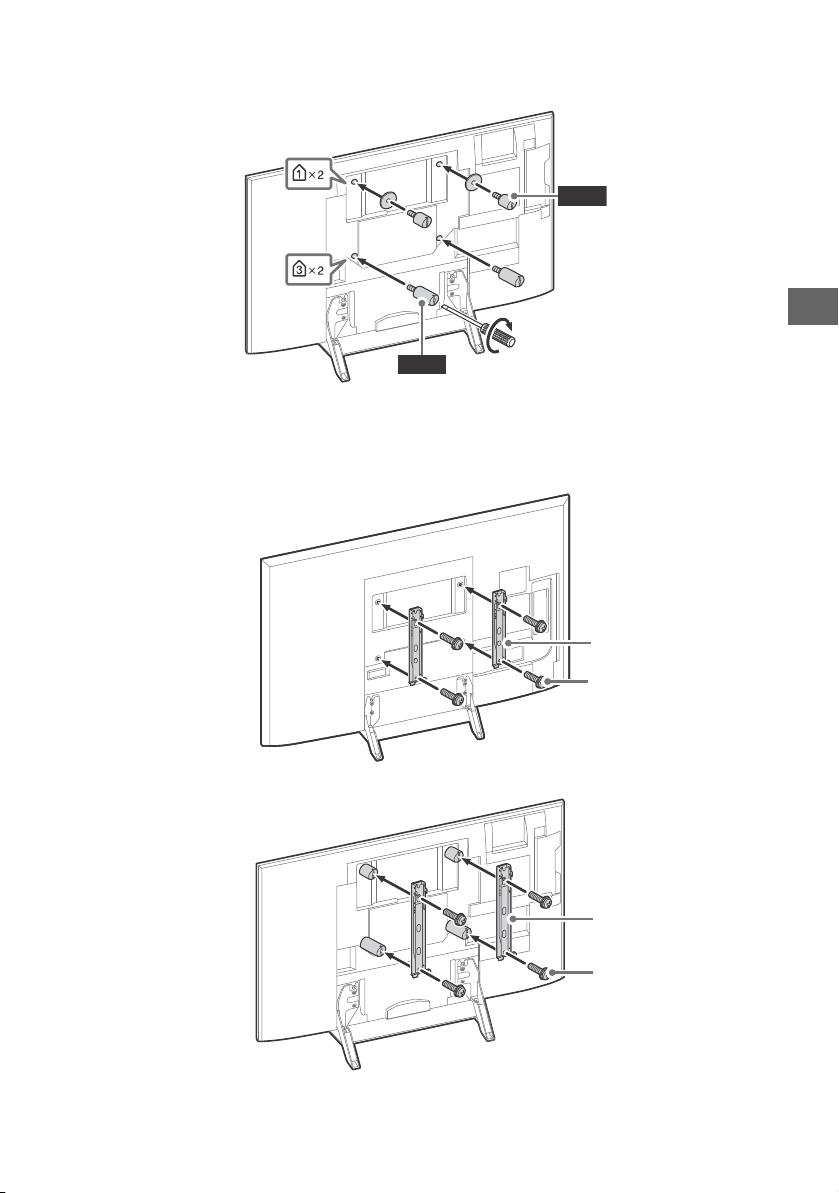

 Valikulised seinale paigaldamise kinnitused (V.a SU-WL845,

Kruvi (M6) Seinale paigaldamise

kinnitused

9 mm - 13 mm

Tel eri tagakate

Kruvi (M6) Seinale paigaldamise

kinnitused

8 mm - 12 mm

4 mm - 7 mm

M6 Kruvi (pole komplektis)

Kruvi (pole komplektis)

Juhe (pole komplektis)

30 cm

10 cm 10 cm

10 cm

Jätke teleri ümber vähemalt nii palju ruumi.

30 cm

10 cm

Jätke teleri ümber vähemalt nii palju ruumi.

6 cm

SU-WL840)

KD-75XE94xx

KD-65/55XE93xx

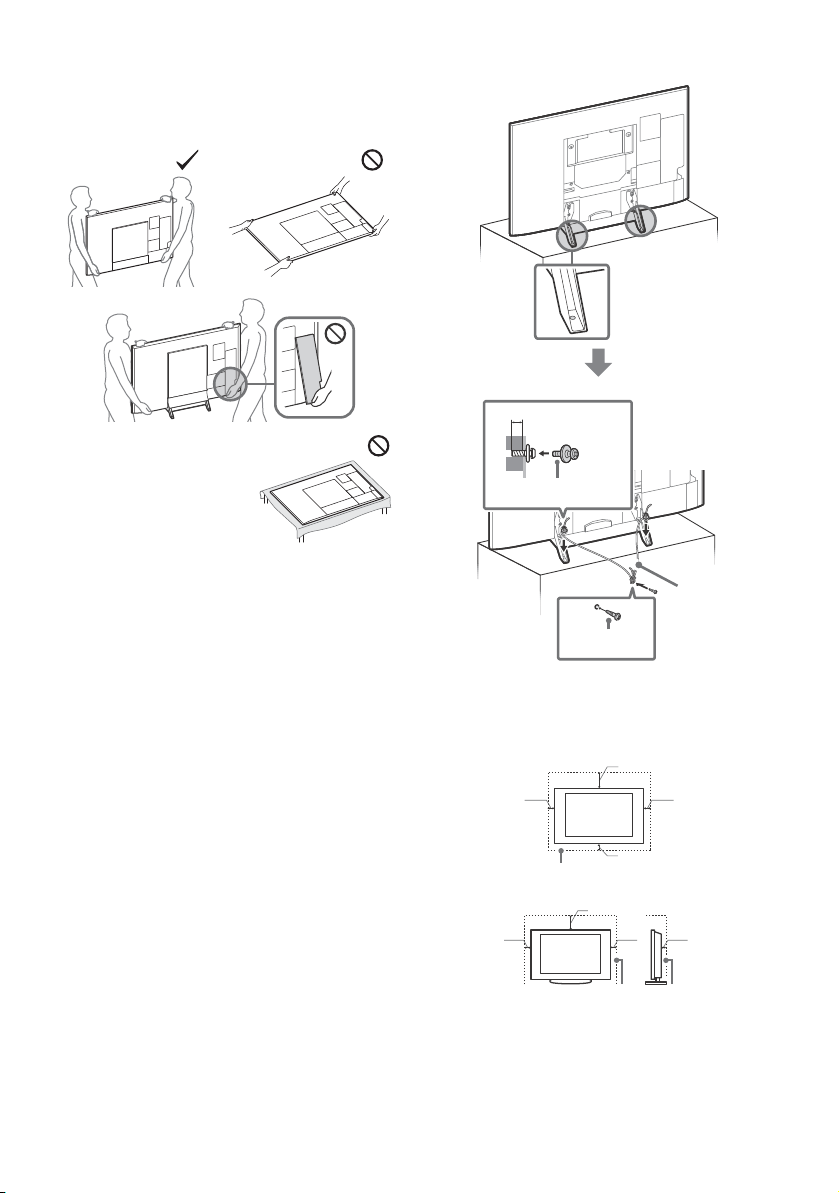

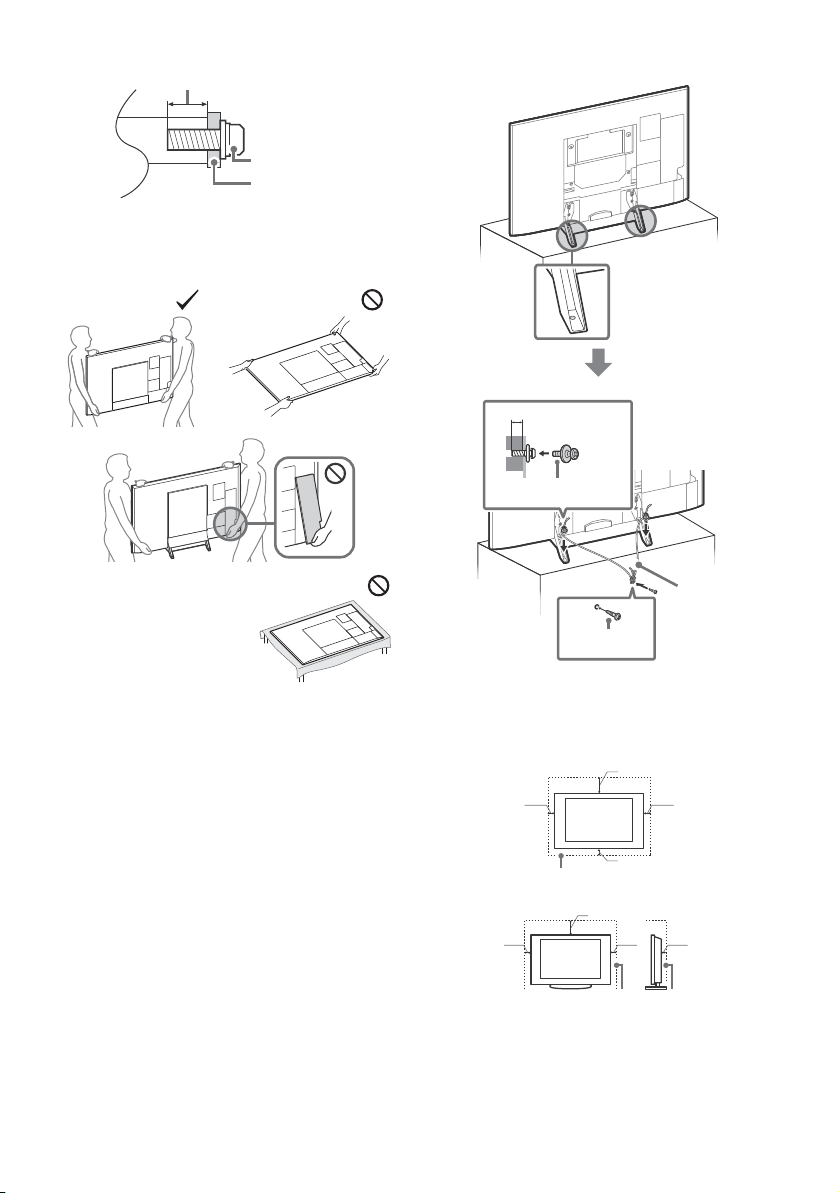

Tran spor timine

• Enne teleri transportimist ühendage kõik kaablid lahti.

• Suure teleri transportimiseks on vaja kahte või kolme inimest.

• Teleri käsitsi transportimisel hoidke seda vastavalt allpool näidatule. Ärge avaldage survet LCD-paneelile ja ekraani ümbritsevale raamile.

Ümberkukkumise vältimine

• Teleri käsitsemisel või paigaldamisel ärge asetage seda pikali.

• Teleri transportimisel ärge laske sel jõnksuda ega liigselt vibreerida.

• Teleri transportimisel paranduseks või kolides pakkige see algset karpi ja pakkematerjali kasutades.

Vent ilatsioo n

• Ärge kunagi katke ventilatsiooniavasid ega sisestage midagi korpuse sse.

• Jätke teleri ümber ruumi, nagu allpool näidatud.

• On tungivalt soovitatav, et kasutaksite Sony seinale paigaldamise kinnitust pakkumaks piisavat õhuringlust.

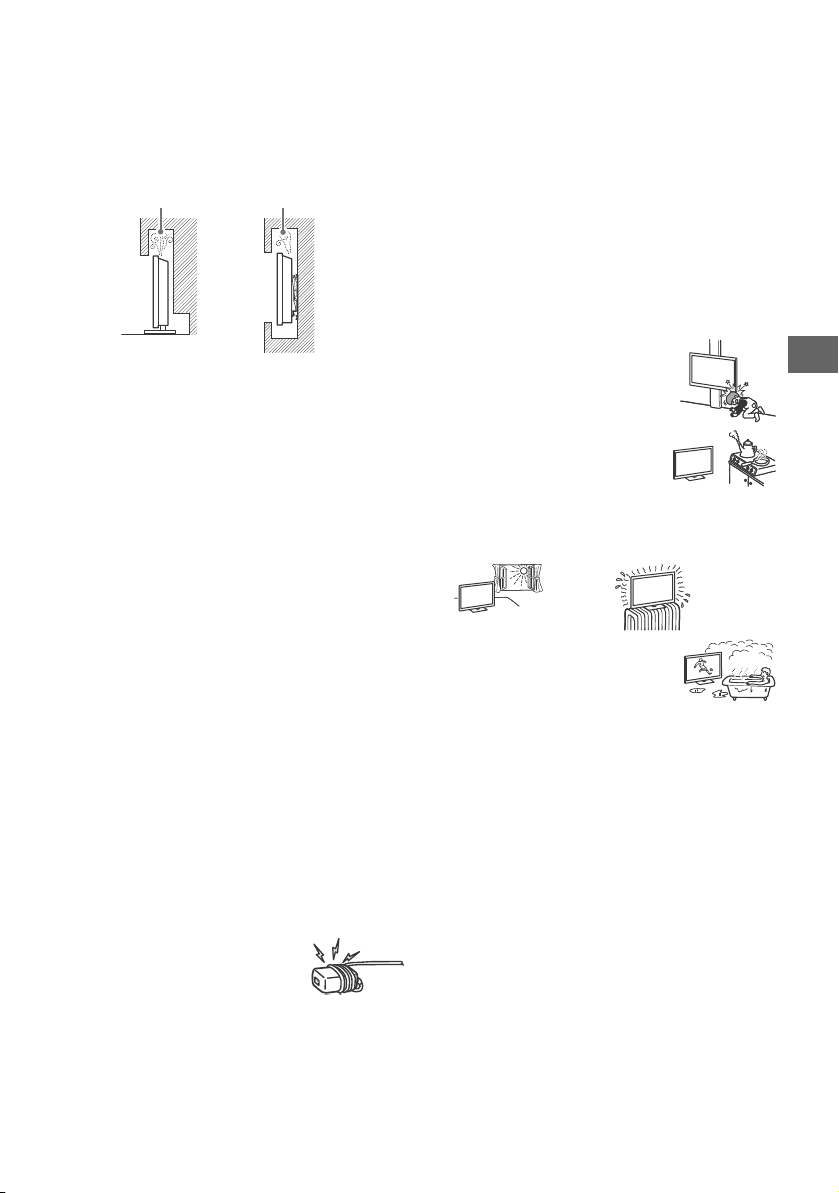

Seinale paigaldatud

Jalale paigaldatud

Page 5

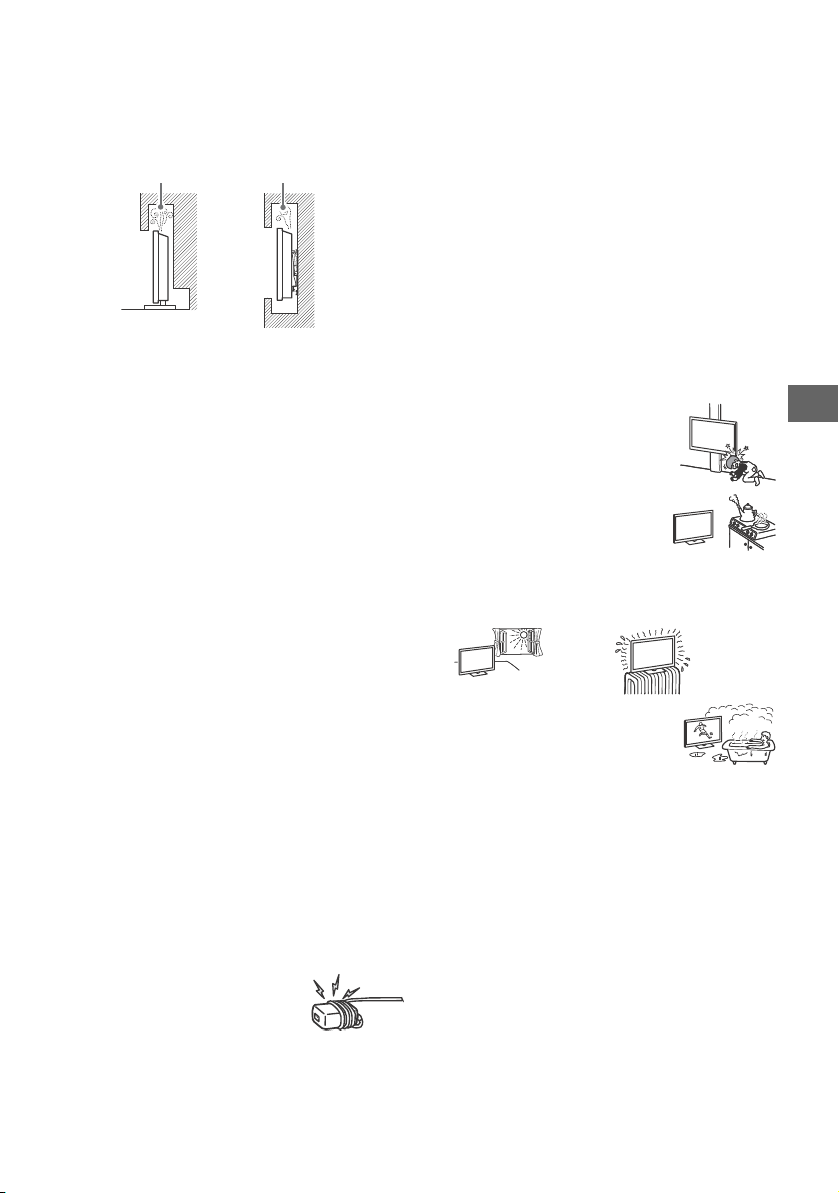

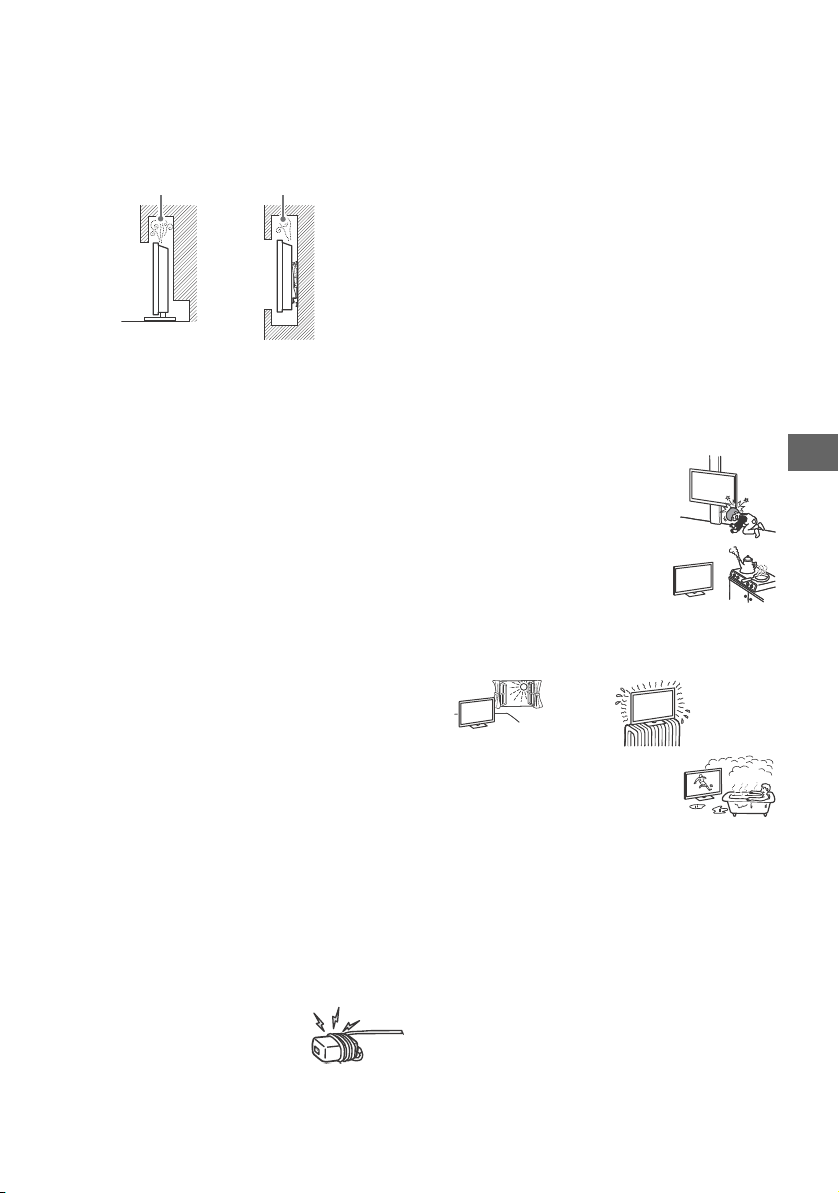

• Korraliku ventilatsiooni tagamine ja tolmu või mustuse

Õhuringlus on takistatud.

Sein Sein

kogumise ennetamine:  Ärge asetage telerit pikali, ärge paigaldage seda ülemine pool

all, tagurpidi või küljega.

 Ärge paigutage telerit riiulisse, vaibale, voodisse või kappi.  Ärge katke telerit riidega (nt kardinad) või esemetega, nagu

ajalehed jne.

 Ärge paigaldage telerit nagu allpool näidatud.

Elektrikaabel

Tule-, elektrišoki- või vigastus- ja/või kahjustusohu vältimiseks käsitsege elektrikaablit järgnevalt:  Kasutage ainult Sony komplektis olevat elektrikaablit, mitte

teiste tootjate kaableid.

 Sisestage pistik täielikult seinakontakti.  Kasutage telerit ainult 220 V – 240 V vahelduvvoolutoitega.  Kaablite ühendamisel ühendage elektrikaabel oma ohutuse

nimel kindlasti pistikust lahti ning hoiduge oma jalgadega kaablitesse kinni jäämast.

 Enne teleri hooldamist või liigutamist ühendage elektrikaabel

seinakontaktist lahti.

 Hoidke elektrikaabel soojusallikatest eemal.  Ühendage elektripistik lahti ja puhastage seda korrapäraselt.

Kui pistik on mustusega kaetud ja see puutub niiskusega kokku, võib selle isolatsiooni kvaliteet langeda, mis võib põhjustada tulekahju.

Märkused

• Ärge kasutage komplektis olevat elektrikaablit ühegi teise seadmega.

• Ärge pigistage, painutage ega väänake elektrikaablit liigselt. Kaablisooned võivad paljastuda või murduda.

• Ärge modifitseerige elektrikaablit.

• Ärge asetage elektrikaablile midagi rasket.

• Ärge tõmmake elektrikaablit lahtiühendamisel elektrikaablist endast.

• Ärge ühendage samasse seinakontakti liiga palju seadmeid.

• Ärge kasutage halvasti sobivat seinakontakti.

MÄRKUS TOITEADAPTERI KOHTA (ainult vooluadapteriga varustatud mudelid)

Ettevaatust

Tule- ja elektrilöögiohu vältimiseks ärge jätke seadet vihma ega niiskuse kätte. Tule- ja elektrilöögiohu vältimiseks ärge asetage seadmele vedelikuga täidetud esemeid, nt lillevaase. Ärge paigaldage seadet piiratud kohtadesse, nt raamaturiiulile või muusse sarnasesse kohta.

• Veenduge, et seinakontakt asub seadme lähedal ja sellele on lihtne juurde pääseda.

• Kasutage ainult seadmega kaasasolevat toiteadapterit ja toitejuhet .

• Ärge kasutage muud toiteadapterit. See võib põhjustada rikke.

• Ühendage toiteadapter hõlpsasti juurdepääsetava seinakontaktiga.

• Ärge keerake toitejuhet toiteadapteri ümber. Juhtme südamik võib katki minna ja/või põhjustada seadme rikke.

• Ärge puudutage toiteadapterit märgade kätega.

• Kui märkate toiteadapteri juures midagi ebatavalist, siis eemaldage see kohe seinakontaktist.

• Seade pole eemaldatud toiteallikast seni, kuni see on seinakontaktiga ühendatud, seda isegi juhul, kui seade on välja lülitatud.

• Kuna toiteadapter soojeneb pika kasutuse käigus, võib see käega puudutamisel kuum tunduda.

Keelatud kasutus

Ärge paigaldage/kasutage telerit allpool loetletud asukohtades, keskkondades või olukordades, vastasel korral võib teleril tekkida väärtalitlus ning see võib põhjustada tulekahju, elektrišoki, kahjustusi ja/või vigastusi.

Asukohad:

• Väljas (otseses päiksevalguses), merekaldal, laeval või muul alusel, sõidukis sees, meditsiiniasutustes, ebastabiilsetes asukohtades, vee lähedal, vihmas, niiskuses või suitsus.

Keskkonnad:

• Kohad, mis on kuumad, niisked või liiga tolmused; kuhu võib siseneda putukaid; kus seade võib sattuda mehaanilise vibreerimise kätte, tuleohtlike esemete lähedal (küünlad jne). Teler ei tohi sattuda tilkuva vee alla või olukorda, kus seda pritsitakse, ning telerile ei tohi asetada vedelikuga täidetud esemeid, näiteks vaase.

Olukorrad:

• Kasutamine, kui käed on märjad, korpus eemaldatud või lisatarvikutega, mida tootja ei soovita. Äikesetormide ajal ühendage teler seinakontaktist ja antenni küljest lahti.

• Teleri paigaldamine nii, et see jääb ohtlikult välja. Inimeste või esemete kokkupõrkamisel teleriga võib tekkida vigastuste oht.

• Teleri paigutamine niiskesse või tolmusesse kohta või ruumi, kus on rasvast suitsu või auru (pliitide või õhuniisutajate lähedus). Võib tekkida tulekahju, elektrilöögi või kooldumise oht.

• Teleri paigaldamine kõrge temperatuuriga kohtadesse, näiteks otsese päikesevalguse kätte, radiaatori või kütteventilaatori lähedusse. Teler võib sellistes tingimustes üle kuumeneda, mille tagajärjeks võib olla korpuse deformeerumine ja/või teleri väärtalitlus.

• Kui paigaldate teleri avaliku veekeskuse riietusruumi või kuumaveeallikate lähedusse, võib õhusolev väävel jms telerit kahjustada.

• Parima pildikvaliteedi tagamiseks ärge laske valgustusel ega päikesevalgusel otse ekraanile langeda.

• Vältige teleri viimist külmast kohast sooja kohta. Äkilised temperatuurimuutused ruumis võivad põhjustada niiskuse kondenseerumist. Selle tõttu võib kehv olla teleripilt ja/või värvid. Kirjeldatud probleemide ilmnemisel oodake enne teleri sisselülitamist, kuni niiskus on täielikult aurunud.

Katkised osad:

• Ärge visake midagi teleri pihta. Ekraani klaas võib löögi tõttu katki minna ja põhjustada tõsiseid vigastusi.

• Kui teleri pind mõraneb, ärge seda enne puudutage, kui olete elektrikaabli lahti ühendanud. Vastasel juhul võite saada elektrilöögi.

Page 6

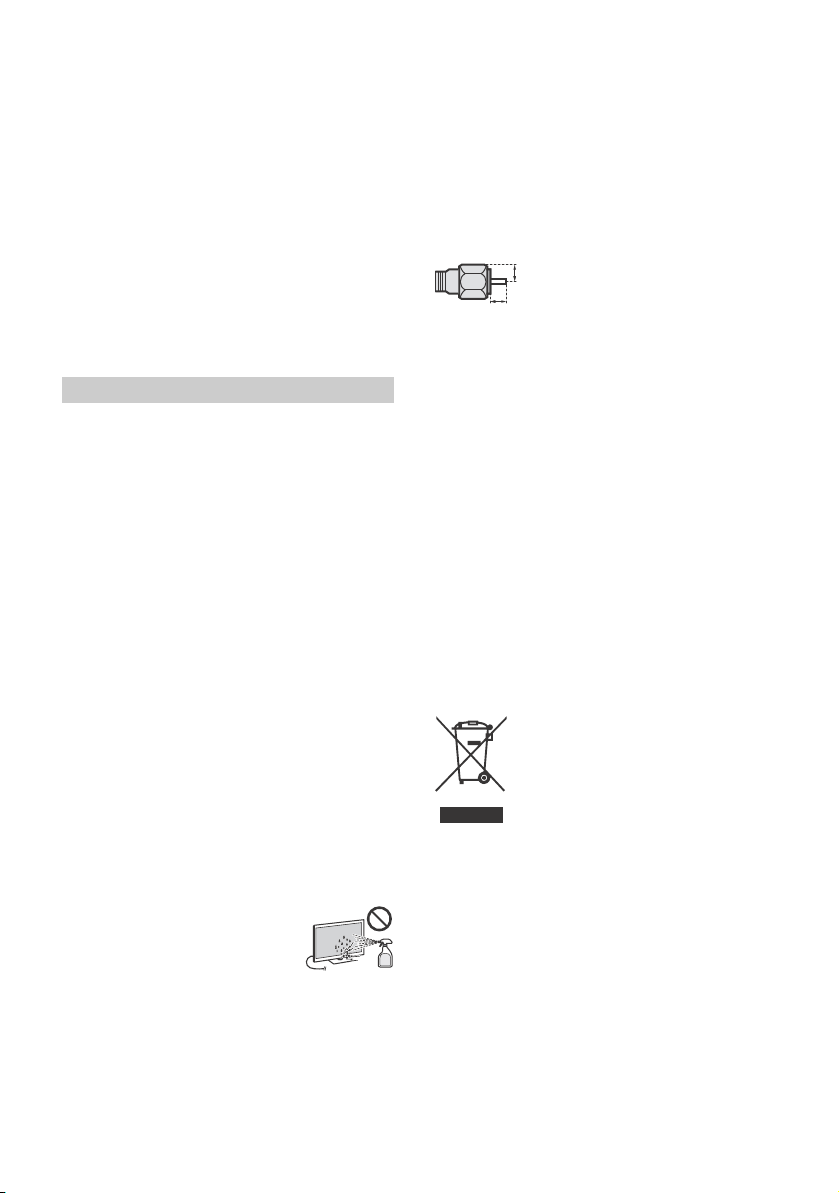

Mittekasutamisel

max 1,5 mm

(Viitejoonis F-tüüpi pistiku kohta)

max 7 mm

• Kui te ei kasuta telerit mitu päeva, peaks teleri vooluvõrgust keskkonna- ja ohutuspõhjustel lahti ühendama.

• Kuna telerit ei ühendata vooluvõrgust välja lihtsalt teleri väljalülitamisel, tõmmake teleri täielikult lahtiühendamiseks pistik vooluvõrgust välja.

• Mõnedel teleritel võib aga olla funktsioone, mis nõuavad õigesti töötamiseks teleri ooterežiimile jätmist.

Laste puhul

• Ärge laske lastel teleri otsa ronida.

• Hoidke väikesed lisatarvikud laste käeulatusest eemal, et neid kogemata alla ei neelataks.

Kui tekivad järgmised probleemid...

Lülitage teler välja ja ühendage elektrikaabel lahti kohe, kui tekib mõni järgmistest probleemidest. Paluge oma müügiesindajalt või Sony teeninduskeskuselt, et kvalifitseeritud teeninduspersonal seadme üle vaataks.

Kui:

 elektrikaabel on kahjustatud;  seinakontakt ei sobi hästi;  teler on kahjustatud kukkumise või löögi tagajärjel;  korpuse avaustesse on sattunud mõni vedelik või tahke ese.

LCD-teleri temperatuurist

Kui LCD-telerit kasutatakse pikema aja vältel, siis paneeli ümbrus soojeneb. Käega katsudes võib see tunduda kuumana.

Ettevaatusabinõud

Teleri vaatamine

• Vaadake telerit mõõdukas valguses, kuna teleri vaatamine kehvas valguses või pika aja jooksul väsitab teie silmi.

• Kõrvaklappide kasutamisel reguleerige helitugevust, et vältida liigset valjust, kuna tagajärjeks võib olla kuulmiskahjustus.

LCD-ekraan

• Kuigi LCD-ekraan on valmistatud täppistehnoloogiaga ja kasutatakse 99,99 % efektiivsetest pikslitest, tekivad sinna juurde mustad või heledad (punased,sinised või rohelised) pikslid. See on LCD-ekraani materjali eripära ega ole väärtalitlus.

• Ärge muljuge ega kraapige pealispinda ega paigutage esemeid teleri ekraani peale. Pilt võib muutuda ebaühtlaseks või LCDekraan võib saada kahjustatud.

• Kui seda telerit kasutatakse külmas kohas, võib osa pildist laiali valguda või pilt võib muutuda tumedaks. See ei näita viga. Need nähtused kaovad temperatuuri tõustes.

• Kui näidatakse järjest staatilisi pilte, võib olla näha varjukujusid. Need võivad mõne hetke pärast kaduda.

• Ekraan ja korpus muutuvad teleri kasutamisel soojaks. See pole väärtalitlus.

• LCD-ekraan sisaldab väikest kogust vedelkristalli. Utiliseerimisel järgige oma kohalikke korraldusi ja määrusi.

Teleri ekraanipinna/korpuse käsitsemine ja puhastamine

Enne puhastamist ühendage teleriga ühendatud elektrikaabel kindlasti seinakontaktist lahti. Materjali halvenemise või ekraani katte halvenemise vältimiseks järgige alljärgnevaid ettevaatusabinõusid.

• Tolmu eemaldamiseks ekraanipinnalt/korpuselt pühkige seda õrnalt pehme riidetükiga. Kui tolm ei eemaldu, pühkige pehme riidetükiga, mis on kergelt niisutatud lahjendatud õrna puhastusvedelikuga.

• Ärge kunagi pihustage vett või puhastusvedelikku otse telerile. See võib nõriseda ekraani alla või välisosadele ja sattuda teleri sisemusse ning telerit kahjustada.

• Ärge kunagi kasutage mitte mingit lihvimisplaati, leeliselist/ happelist puhastusvahendit, küürimispulbrit ega lenduvat lahustit, nagu alkohol, bensiin, vedeldi või putukamürk. Selliste ainete kasutamine või pikemalt kokkupuutumine kumm- või vinüülainetega võib tuua kaasa ekraani pinna ja korpuse materjali kahjustusi.

• Ärge puudutage telerit, kui teie käed on kaetud keemilise ainega (nt kätekreem või päikesekreem).

• Korraliku ventilatsiooni tagamiseks on soovitatav ventilatsiooniavadest perioodiliselt tolmu imeda.

• Teleri nurga reguleerimisel liigutage seda aeglaselt, et vältida teleri liikumist või lauaaluselt maha libisemist.

Lisaseadmed

• Lisaseadmed ja kõik muud seadmed mis kiirgavad välja elektromagnetilist kiirgust tuleb telerist eemal hoida. Muidu võivad tekkida pildi moonutused ja/või müra sisaldav hääl.

• Seda seadet on testitud ja leitud, et see ühildub raadioseadmete direktiivis seatud piirangutega lühema kui 3-meetrise raadiosageduskaabli kasutamisel.

• Seda seadet on testitud ja leitud, et see ühildub raadioseadmete direktiivis seatud piirangutega lühema kui 30-meetrise raadiosageduskaabli kasutamisel maapealse/ satelliidi/CATV-pordi jaoks.

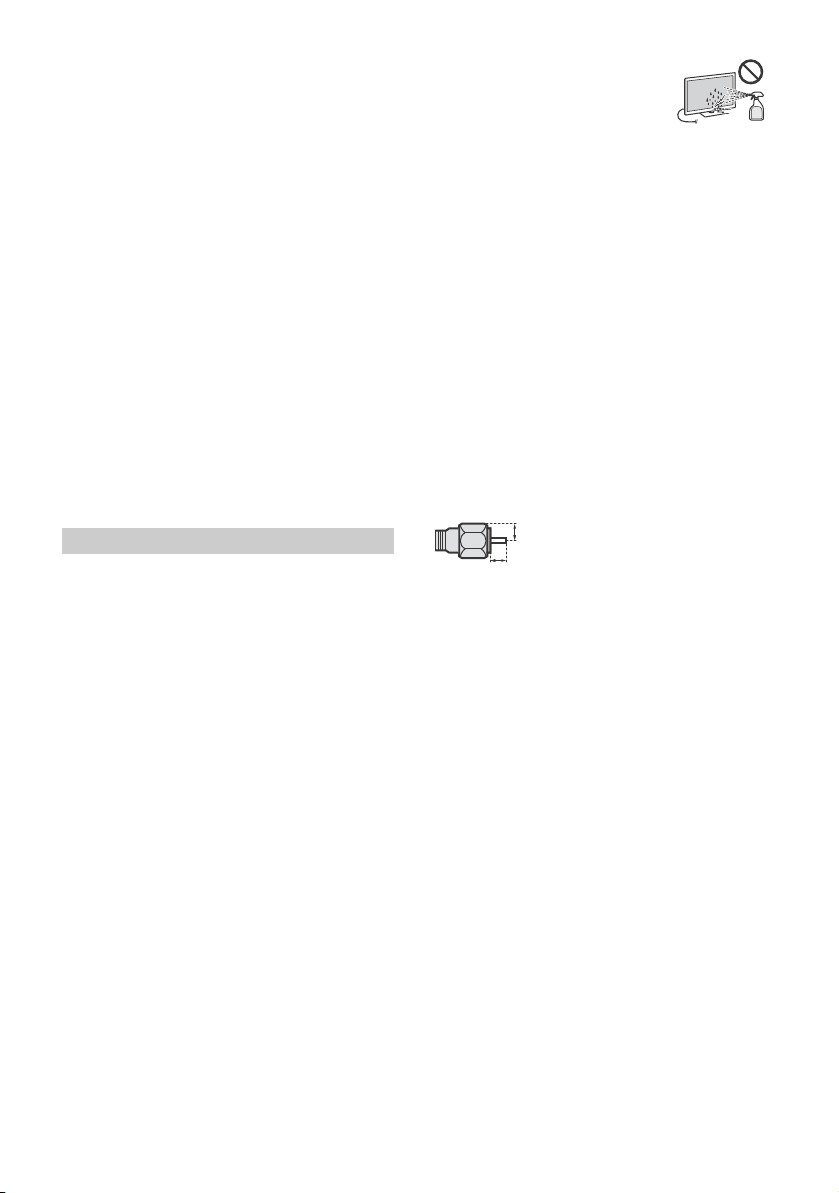

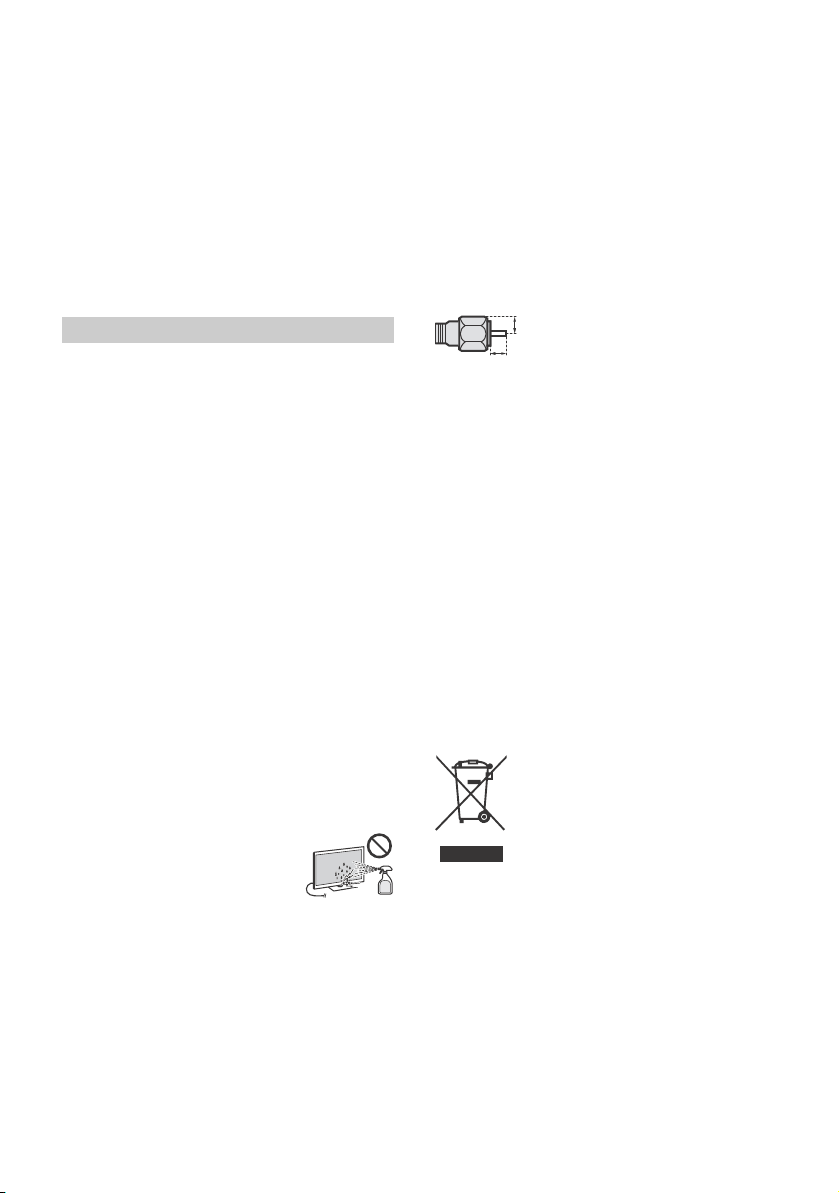

F-tüüpi pistiku soovitus

Sisemise traadi projektsioon ühendusosast peab olema vähem kui 1,5 mm.

Juhtmevaba funktsioon

• Ärge kasutage seadet meditsiiniseadmete läheduses (nt südamestimulaator), sest see võib põhjustada meditsiiniseadme töös tõrkeid.

• Kuigi see seade edastab ja võtab vastu muundatud signaale, olge autoriseerimata signaalide suhtes siiski ettevaatlik. Me ei vastuta ühegi selle tulemusel tekkinud probleemi eest.

• Selle seadme paigaldamisel ja kasutamisel tuleb jälgida, et seadme antenni ja inimese keha vahele jääb vähemalt 20 cm.

Ettevaatusabinõud kaugjuhtimispuldi kasutamisel

• Patareide sisestamisel jälgige õiget polaarsust.

• Ärge kasutage erinevat tüüpi patareisid koos ega kombineerige vanu ja uusi patareisid.

• Vabanege patareidest keskkonnasõbralikul moel. Teatud piirkonnad võivad patareidest vabanemist reguleerida. Küsige teavet oma kohalikult volitatud spetsialistilt.

• Käsitsege kaugjuhtimispulti ettevaatlikult. Ärge laske sel kukkuda, ärge astuge ega tilgutage sellele vedelikku.

• Ärge asetage kaugjuhtimispulti soojusallika lähedusse, otsese päikesevalguse kätte või niiskesse ruumi.

Page 7

Telerist vabanemine

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine (rakendatav Euroopa Liidus ja teistes jäätmete liigiti kogumise süsteemidega Euroopa riikides)

Taoline tähis tootel või selle pakendil näitab, et toodet ei tohi visata olmeprügisse. Selle peab andma ümbertöötlemiseks vastavasse

kogumiskohta. Tagades toote õige utiliseerimise, aitad vältida võimalikke negatiivseid tagajärgi keskkonnale ja elanike tervisele, mis võivad tekkida tootejäätmete väära käitlemise tulemusel. Materjalide taaskasutamine aitab säästa loodusressursse. Üksikasjalikumat teavet selle toote ümbertöötlemise kohta saad kohalikust omavalitsusest, kohalikust jäätmekäitluse teenindusest või kauplusest, kus toote ostsid.

et antud toote komplekti kuuluvat patareid ei tohi visata olmeprügisse. Teatud patareidel kasutatakse seda tähist koos keemilise elemendi sümboliga. Elavhõbeda (Hg) või plii (Pb) keemilise elemendi sümbol lisatakse, kui patarei sisaldab rohkem kui 0,0005 % elavhõbedat või 0,004 % pliid. Tagades kasutatud patareide õige utiliseerimise, aitad vältida võimalikke negatiivseid tagajärgi keskkonnale ja elanike tervisele, mida võib tekitada jäätmete väär käitlemine. Materjalide taaskasutamine aitab säästa loodusressursse. Juhtudel, kui toodetel on ohutuse, talitluse või andmete integreerimise eesmärgil vajalik püsiühendus sisseehitatud patareiga, tohib seda vahetada ainult kvalifitseeritud teeninduse spetsialist. Patarei õige käitlemise tagamiseks anna toode selle kasutusaja lõppemisel ümbertöötlemiseks vastavasse elektriliste ja elektrooniliste seadmete kogumiskohta. Kõikide teiste patareide kohta vaata osast, kus kirjeldatakse nende patareide ohutut väljavõtmist tootest. Anna patarei ümbertöötlemiseks vastavasse kasutatud patareide kogumiskohta. Üksikasjalikumat teavet selle toote või patarei ümbertöötlemise kohta saad kohalikust omavalitsusest, kohalikust jäätmekäitluse teenindusest või kauplusest, kus toote ostsid.

elektriliste ja elektrooniliste seadmete

Kasutatud patareide jäätmete kõrvaldamine (rakendatav Euroopa Liidus ja teistes jäätmete liigiti kogumise süsteemidega Euroopa riikides)

Taoline tähis patareil või selle pakendil näitab,

Page 8

Osad ja juhtnupud



Juhtnupud ja näidikud

 (Toide) /+/-

Kui teler on väljalülitatud,

vajutage sisse lülitamiseks .

Kui teler on sisselülitatud,

Toite väljalülitamiseks hoidke all -nuppu. Funktsiooni vahetamiseks vajutage korduvalt nuppu , seejärel vajutage nuppu + või –, et:

• Helitugevuse reguleerimine.

• Kanali valimine.

• Teleri sisendallika valimine.

 Kaugjuhtimise sensor*/Valgusandur*/

LED-tuli

LED-tuli põleb või vilgub vastavalt teleri olekule. Lisateabe saamiseks vt Spikrit.

* Ärge pange midagi anduri lähedale.

Page 9

Kaugjuhtimispuldi kasutamine

MIC

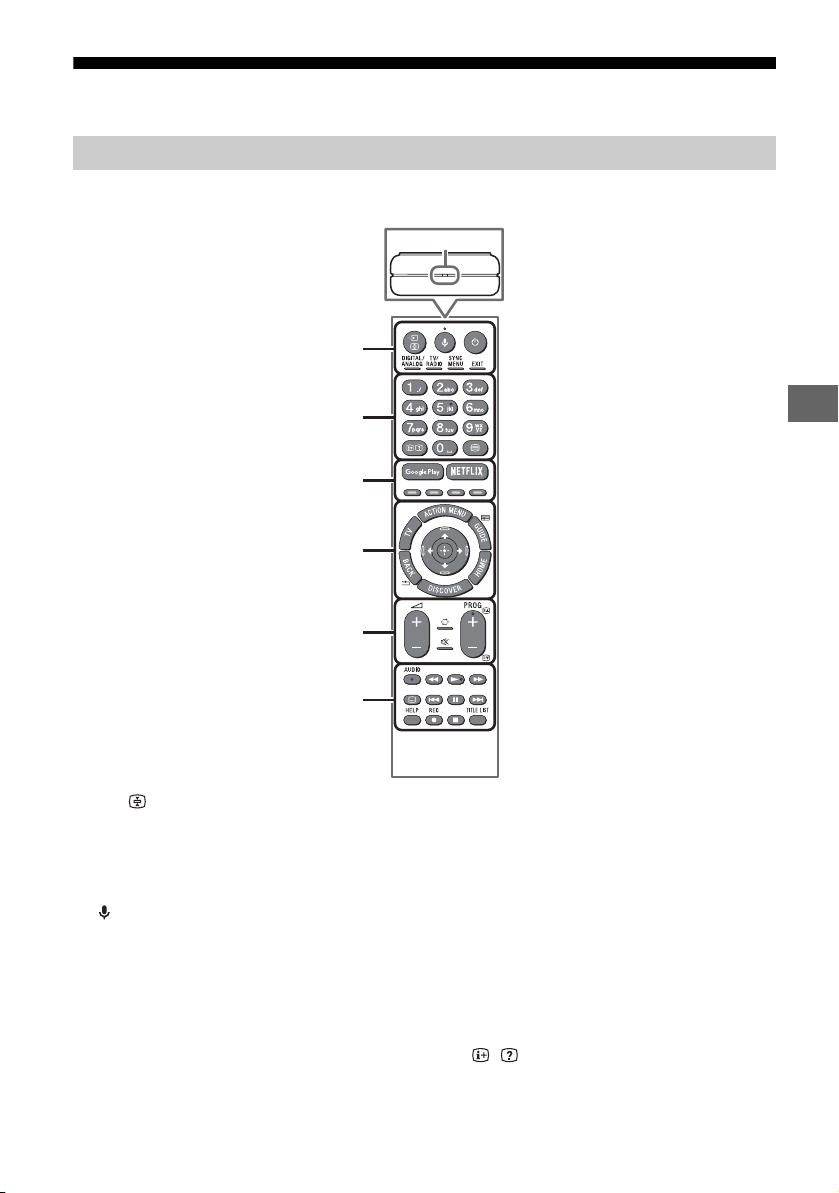

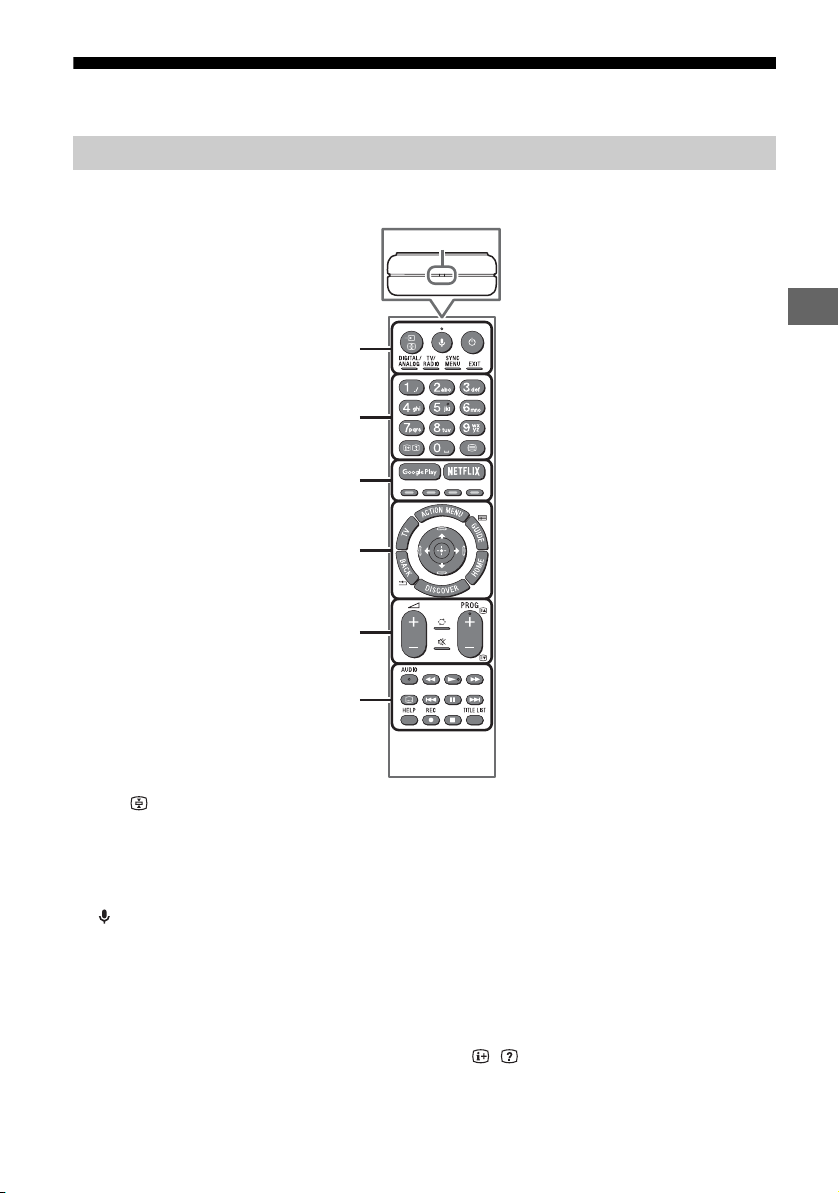

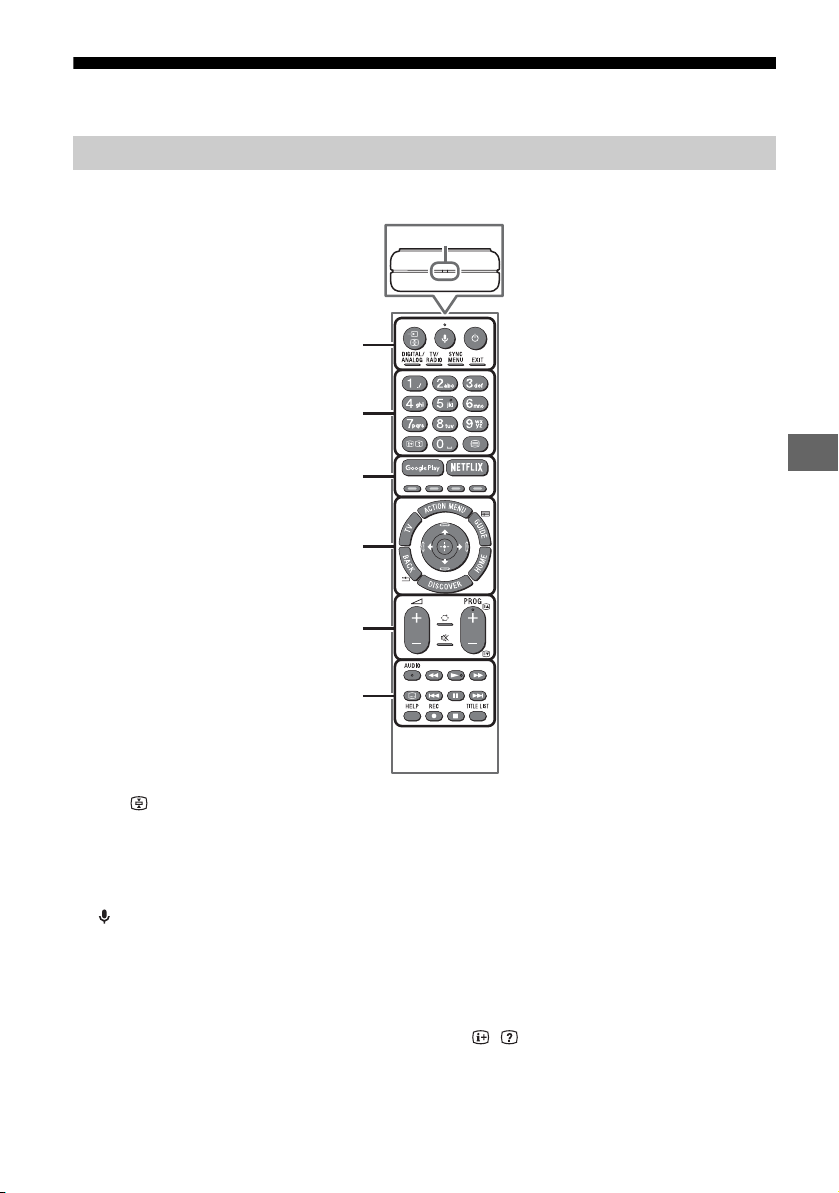

Kaugjuhtimispuldi osade kirjeldus

Kaugjuhtimispuldi kuju, nuppude asukoht, saadavus ja funktsioonid võivad olenevalt piirkonnast/ riigist/teleri mudelist erineda.

/ (Sisendi valimine/Teksti

hoidmine)

Telerirežiimis: Kuvage ja valige sisendallikas. Tekstirežiimis: Kuvatava lehe hoidmiseks.

(Mikrofon)

Häälfunktsioonide kasutamine. (näiteks hääle abil erineva sisu otsimine.)

 (Teleri ooterežiim)

Teleri sisse- või väljalülitamiseks (ooterežiim).

DIGITAL/ANALOG

Digitaal- ja analoogrežiimi vahel lülitumiseks.

TV/RADIO

TV- või RADIO-edastuste vahel lülitumiseks.

SYNC MENU

BRAVIA Synci menüü kuvamiseks.

EXIT

Eelmisele kuvale naasmiseks või menüüst väljumiseks. Kui interaktiivse rakenduse teenus on saadaval, vajutage seda nuppu teenusest väljumiseks.

Page 10

 Numbrinupud

/ (Teabe/teksti kuvamine)

Teabe kuvamiseks.

 (Tekst)

Tekstilise teabe kuvamiseks.

 Google Play

Juurdepääs Google Play võrguteenusele.

NETFLIX (ainult teatud piirkondades/ riikides/telerimudelitel)

Juurdepääs NETFLIX-i võrguteenusele.

Värvilised nupud

Samal ajal vastava funktsiooni käivitamiseks.

 ACTION MENU

Kontekstifunktsioonide loendi kuvamine.

• Telekanalile või muude rakenduste sisendile lülitumiseks.

• Telekanali või -sisendi nägemiseks lülitage teler sisse.

GUIDE/

Digitaalse saatekava kuvamiseks.

BACK/

Eelmisele kuvale naasmiseks.

HOME

Teleri kodumenüü kuvamiseks.

DISCOVER

Sisuriba kuvamine sisu otsimiseks.

//// (Elemendi valimine/ kinnitamine)

PROG +/–//

Telerirežiimis: Kanali valimiseks. Tekstirežiimis: Järgmise () või eelmise () lehe valimiseks.

 AUDIO

Parasjagu vaadatava edastuse keele vahetamiseks.

//////

Teleris ja ühendatud BRAVIA Synciga ühilduvas seadmes oleva meediumisisu kasutamiseks.

(Subtiitriseaded)

Subtiitrite sisse- või väljalülitamiseks (kui see funktsioon on saadaval).

HELP

Spikrimenüü kuvamiseks. Spikri saab avada siit.

 REC

Praeguse saate salvestamiseks USB HDD salvestusfunktsiooniga.

TITLE LIST

Pealkirjaloendi kuvamiseks.

 +/– (Helitugevus)

Helitugevuse reguleerimiseks.

(Hüppamine)

Kahe kanali või sisendi vahel tagasi- ja edasihüppamiseks. Teler lülitub praeguse kanali või sisendi ja viimati valitud kanali või sisendi vahel.

 (Vaigistamine)

Heli vaigistamiseks. Heli taastamiseks vajutage uuesti.

Page 11

Ühendusskeem

< 14 mm < 14 mm

Kõlar/kodu helisüsteem/ bassikõlar

Digikaamera/ videokaamera/USB salvestusmeedium

Kodu helisüsteem koos ARC-/ HDMIseadmega

Kaabel/ antenn/ digiboks

Komponendiväljundiga DVD-mängija

Ruuter

Videomagnetofon/ videomänguseade/ DVD-mängija/ videokaamera

Videomagnetofon/ videomänguseade/ DVD-mängija/ videokaamera/ digiboks*

Digikaamera/ videokaamera/USB salvestusmeedium

HDMIseade

Optilise audiosisendiga kodu helisüsteem

HDMI-seade

IR Blaster

Tingimuslik pääsumoodul

Satelliit

Lisateavet ühenduste kohta leiate Spikrist, vajutades puldil nuppu HELP.

Page 12

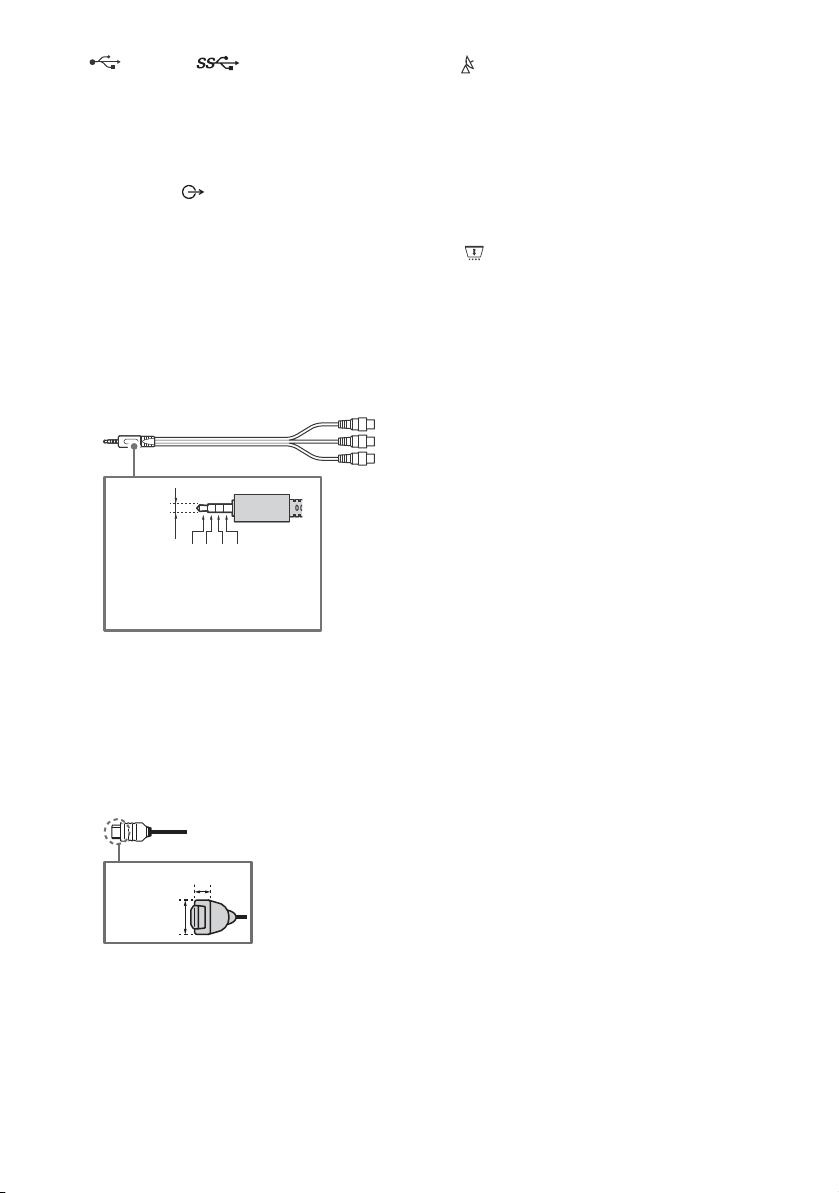

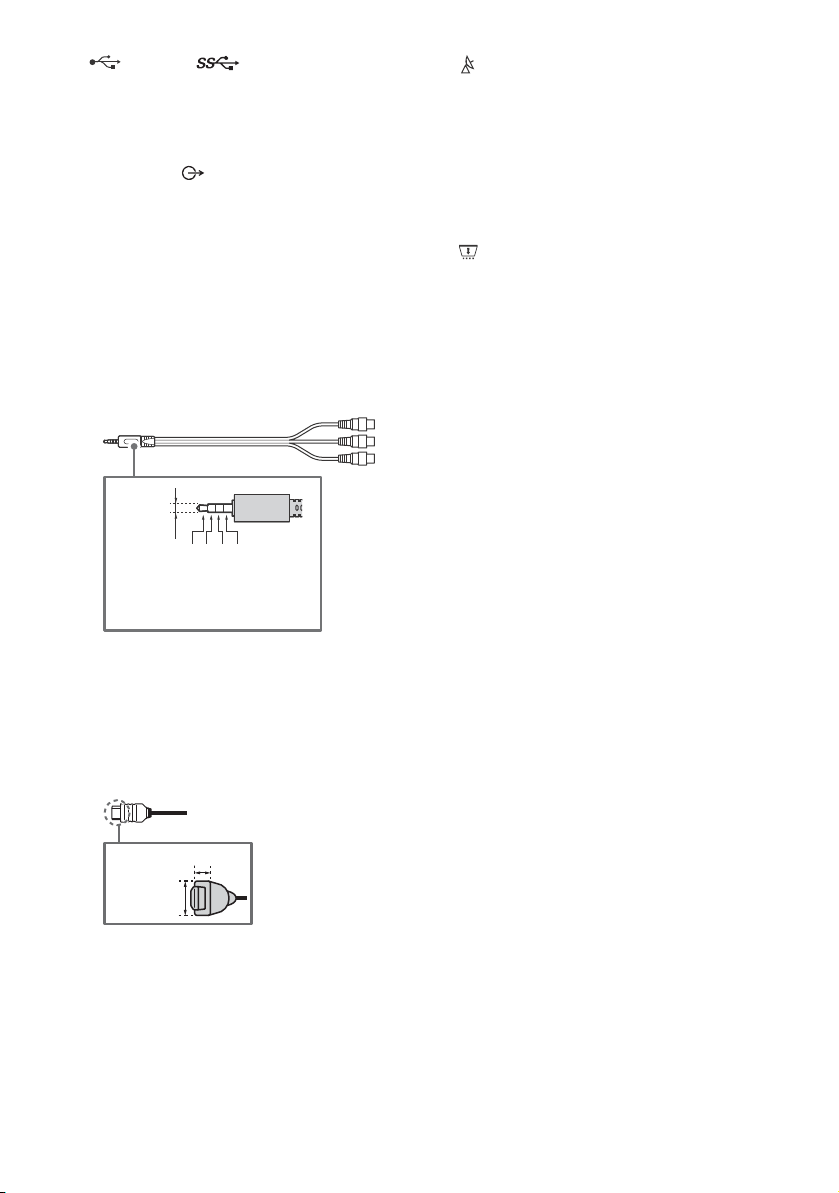

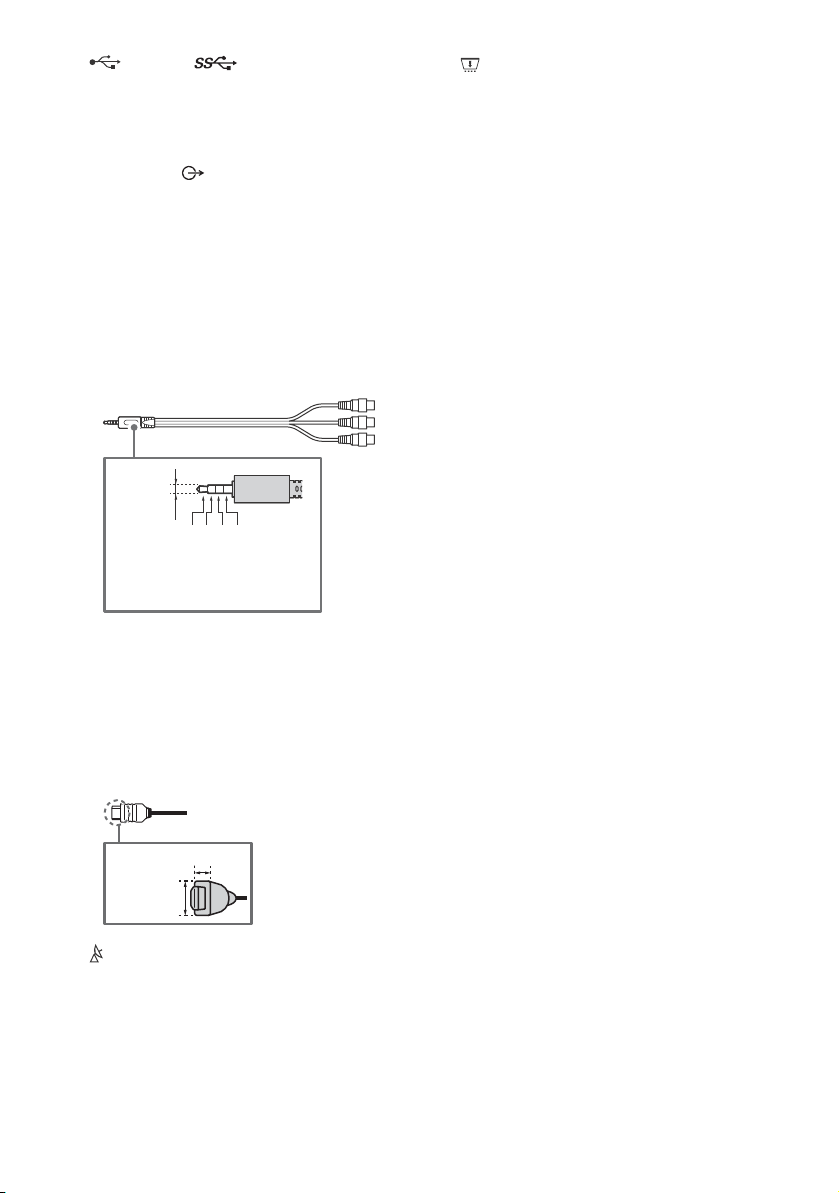

 USB 1/2, USB 3 (HDD REC)*

3,5 mm

1: L 2: Video 3: Maandus 4: R

3214

< 21 mm

< 12 mm

• Suure USB-seadme ühendamine võib häirida teiste selle kõrval olevate ühendatud seadmete tööd.

• Suure USB-seadme ühendamiseks kasutage pesa USB 1.

 AUDIO OUT /

• Toetab ainult kolme viiguga stereo minipistiku kasutamist.

• Teleri heli kuulamiseks ühendatud seadme kaudu vajutage nuppu HOME. Valige suvandid [Seaded] t [Heli] t [Kõrvaklappide/heli väljund] ja seejärel soovitud üksus.

/ AV IN 1

• Komposiitühenduste puhul kasutage analoogpikenduskaablit (pole komplektis).

•

 CAM (Tingimuslik

juurdepääsumoodul)

• Pakub juurdepääsu tasulistele teleteenustele. Vt üksikasju oma CAM-i kasutusjuhendist.

• Ärge sisestage kiipkaarti otse teleri CAM-i pessa. See tuleb paigaldada volitatud edasimüüja pakutavasse tingimuslikku juurdepääsumoodulisse (CAM).

• Mõnes piirkonnas/riigis ei toetata CAM-i. Küsige teavet volitatud edasimüüjalt.

• Kui lülitute pärast Interneti-video vaatamist digitaalsele edastusele, võidakse kuvada CAM-i teade.

*1 Monoseadme ühendamiseks kasutage helipesa

L (MONO).

*2 Selliste välisseadmete puhul, millel on ainult SCART

AV OU T-pe sa, kas uta ge SCAR T-RC A- ada pte rit .

*3 Ainult teatud piirkondades/riikides/telerimudelitel.

 IR BLASTER*

 HDMI IN 1/2/3/4

• Helitagastustehnoloogiaga (ARC) ühilduva digitaalse helisüsteemi ühendamisel kasutage pesa HDMI IN 3. Vastasel juhul on vajalik lisaühendus pesaga DIGITAL AUDIO OUT (OPTICAL).

•

 (Satelliidisisend) , (RF sisend),

• Maapealse/kaabli- ja satelliitsignaali ühendus. Ühendussammud: SUB. t antenn t MAIN

• SUB.-pistik ühendage ainult siis, kui kasutate topelttuuneri režiimi, v.a ühe kaabliga jaotuse puhul, EN50494.

Page 13

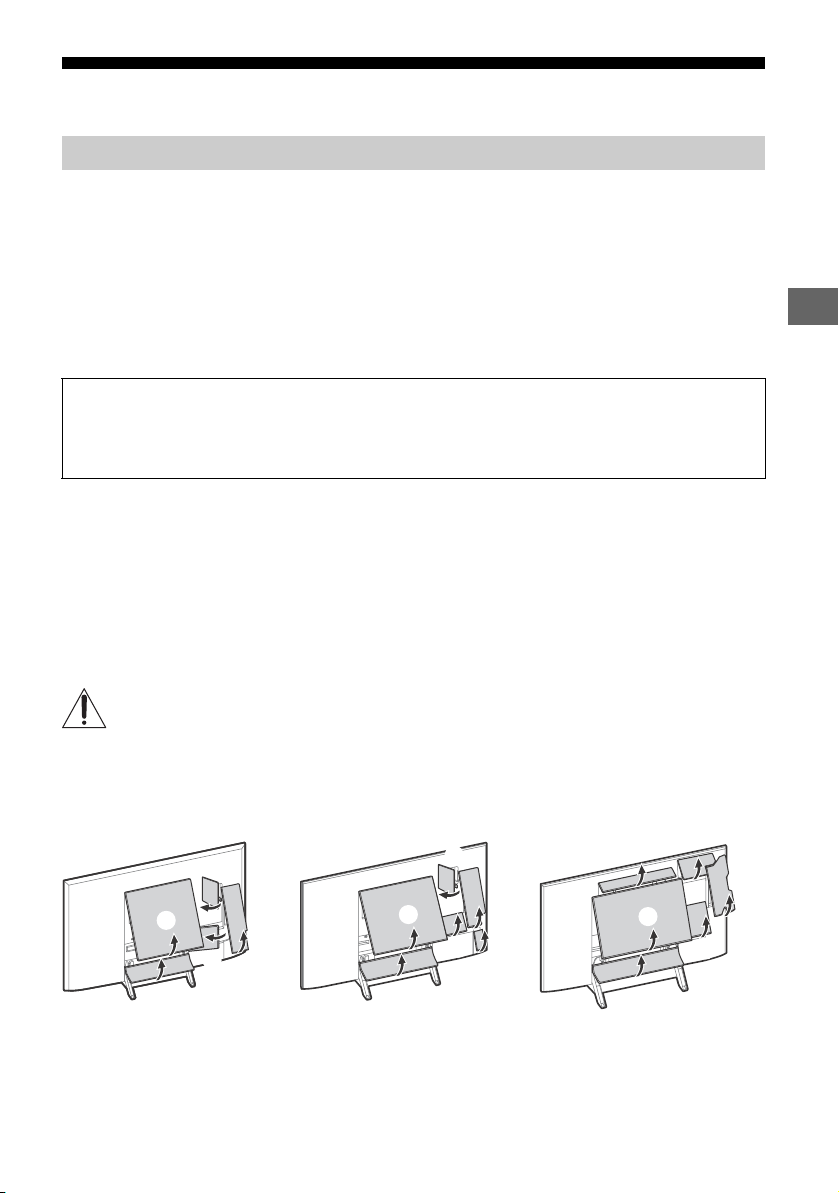

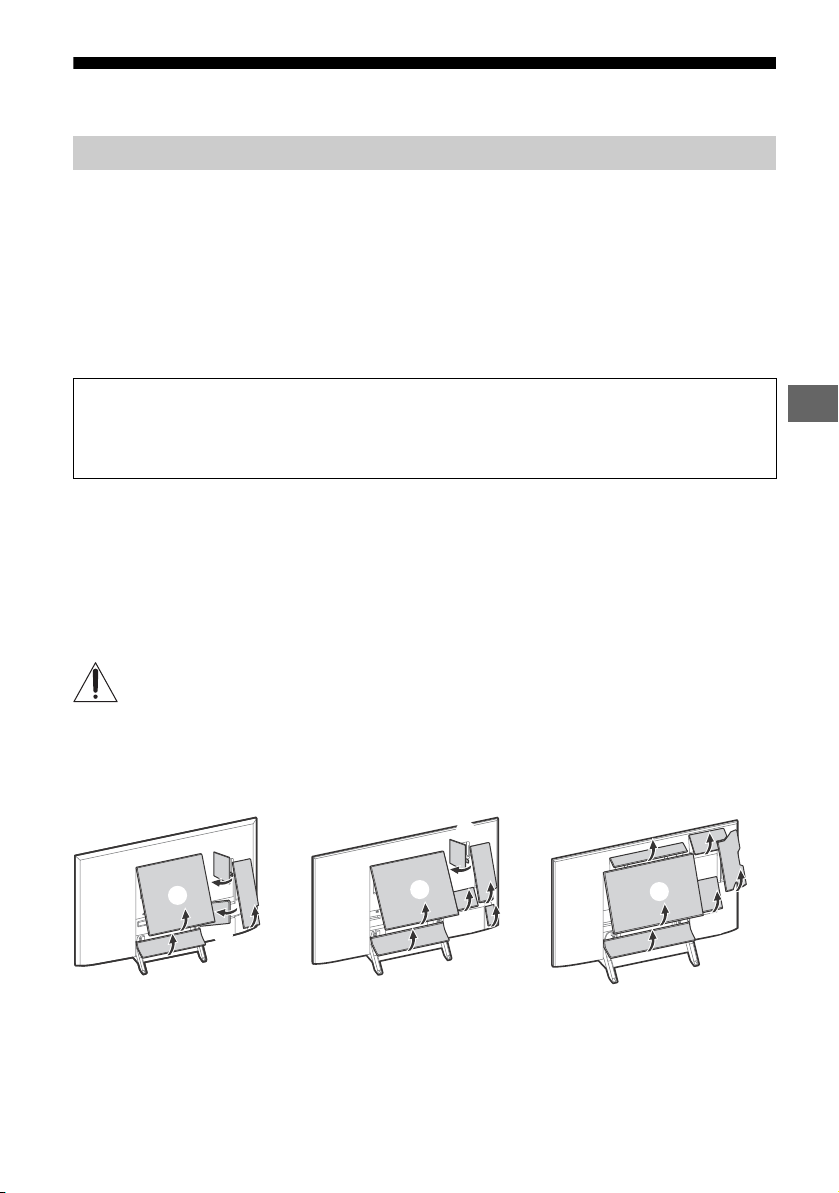

Teleri paigaldamine seinale

KD-75XE94xx

KD-65XE93xx

KD-55XE93xx

Valikulise seinale paigaldamise kinnituse kasutamine

Selle teleri kasutusjuhendis on toodud ainult teleri seinale paigaldamiseks ettevalmistamise sammud.

Klientidele:

Toote kaitsmiseks ja ohutuse nimel soovitab Sony tungivalt, et laseksite teleri paigaldada Sony edasimüüjal või litsentsitud alltöövõtjal. Ärge püüdke seda ise paigaldada.

Sony edasimüüjatele ja alltöövõtjatele:

Pöörake paigaldamise, korralise hoolduse ja toote kontrollimise ajal erilist tähelepanu ohutusele.

Seda toodet tohib paigaldada vaid professionaalne paigaldaja, kelle väljaõpe võimaldab hinnata, kas sein on teleri kaalu jaoks piisavalt tugev. Kui seda ei fikseerita paigaldamisel nõuetekohaselt, võib teler kukkuda ja põhjustada raskeid vigastusi. Sony ei ole vastutav mis tahes kahjustuste või vigastuste eest, mis on tingitud nõuetele mittevastavast käsitsemisest või paigaldamisest või ettenähtust erineva toote paigaldamisest. See ei mõjuta teie võimalikke seadusjärgseid õigusi.

Teleri kinnitamiseks seinale kasutage seinale kinnitamise tuge SU-WL845 (ei kuulu komplekti) (ainult KD-75XE94xx, KD-65XE93xx), SU-WL840 (ei kuulu komplekti) (ainult KD-55XE93xx) või SU-WL450 (ei kuulu komplekti) (ainult KD-65/55XE93xx). Seinale paigaldamise kinnituse paigaldamisel vaadake ka seinale paigaldamise kinnituse kasutussuuniseid ja paigaldusjuhendit.

Märkused

• Pange eemaldatud kruvid kindlasse kohta, mis on eemal laste käeulatusest.

• Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja selle kandevõime oleks teleri kaalust vähemalt kuus korda suurem.

Oma teleri mudelit puudutavad seinale paigaldamise kinnituse paigaldusjuhised leiate järgmiselt veebilehelt: www.sony.eu/tv/wall-mount-bracket-manual

Eemaldage aluse kate ja klemmikatted.

Page 14

SU-WL845 (KD-75XE94xx, KD-65XE93xx), SU-WL840 (KD-55XE93xx)

KD-75XE94xx

KD-65/55XE93xx

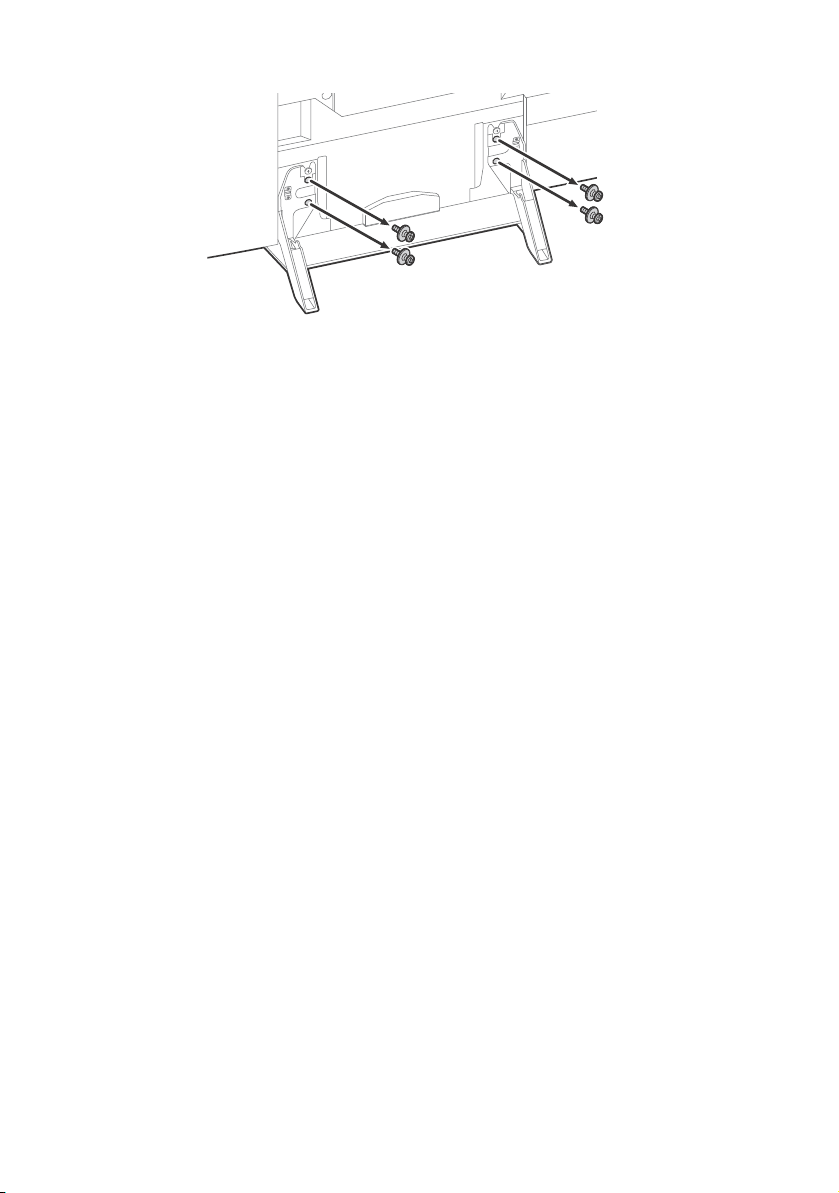

Eemaldage teleri tagaküljelt kruvid.

SU-WL450 (ainult KD-65/55XE93xx)

1 Eemaldage teleri tagaküljelt kruvid.

Page 15

2 Kinnitage seinale paigaldamise ühendus (kuulub teleri komplekti) teleri tagaküljele (et

VS(L)

VS(S)

1,5 N∙m {15 kgf∙cm}

teler püsiks seinaga paralleelne).

Märkused

• Kui kasutate elektrilist kruvikeerajat, seadke väändemomendiks 1,5 N m {15 kgf cm}.

• Kinnitage seinale paigaldamise ühendus kindlalt teleriga. Kasutage seinale paigaldamise ühenduse kinnitamiseks miinuskruvikeerajat. Muu töövahendi kasutamisel võite seinale paigaldamise ühenduse kinnitamisel kasutada liiga suurt jõudu ja telerit kahjustada.

Page 16

Ainult KD-75XE94xx, KD-55XE93xx

KD-75XE94xx

KD-55XE93xx

KD-75XE94xx

KD-55XE93xx

Telerit saab kinnitada kohe karbist võttes seinale paigaldamise kinnitusele (pole komplektis). Valmistage teler seinale paigaldamise kinnitusele ette enne kaablite ühendamist.

Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt lasta teleri seinale paigaldamise teostada kvalifitseeritud asjatundjatel. Ärge püüdke seda ise paigaldada.

• Järgige teie mudelile sobiva seinale paigaldamise kinnitusega kaasasolevaid suuniseid.

• Hoidke kasutamata kruvisid ja lauapealset alust kindlas kohas, kuni olete valmis lauapealne aluse paigaldamiseks. Hoidke kruvid väikelastele kättesaamatus kohas.

• Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja selle kandevõime oleks teleri kaalust vähemalt kuus korda suurem.

1 Eemaldage aluse kate ja klemmikatted.

2 Eemaldage teleri tagaküljelt kruvid.

Page 17

3 Kinnitage seinale paigaldamise ühendus (kuulub teleri komplekti) teleri tagaküljele

VS(L)

VS(S)

1,5 N∙m {15 kgf∙cm}

Seinale paigaldamise kinnitus (pole komplektis)

Kruvi (pole komplektis)

Seinale paigaldamise kinnitus (pole komplektis)

Kruvi (pole komplektis)

(et teler püsiks seinaga paralleelne). (ainult KD-55XE93xx)

4 Ühendage kruvidega (pole komplektis) seinale paigaldamise kinnitus (pole komplektis).

KD-75XE94xx

KD-55XE93xx

Page 18

5 Eemaldage telerilt lauapealne alus.

Märkused

• Kui kasutate elektrilist kruvikeerajat, seadke väändemomendiks 1,5 N m {15 kgf cm}.

• Kinnitage seinale paigaldamise ühendus kindlalt teleriga.

Kasutage seinale paigaldamise ühenduse kinnitamiseks miinuskruvikeerajat. Muu töövahendi kasutamisel võite seinale paigaldamise ühenduse kinnitamisel kasutada liiga suurt jõudu ja telerit kahjustada.

• Kui kasutate seinale paigaldamise kinnitust (pole komplektis), ei saa te kasutada mõnda teleri taga asuvat

kaablihoidikut.

Page 19

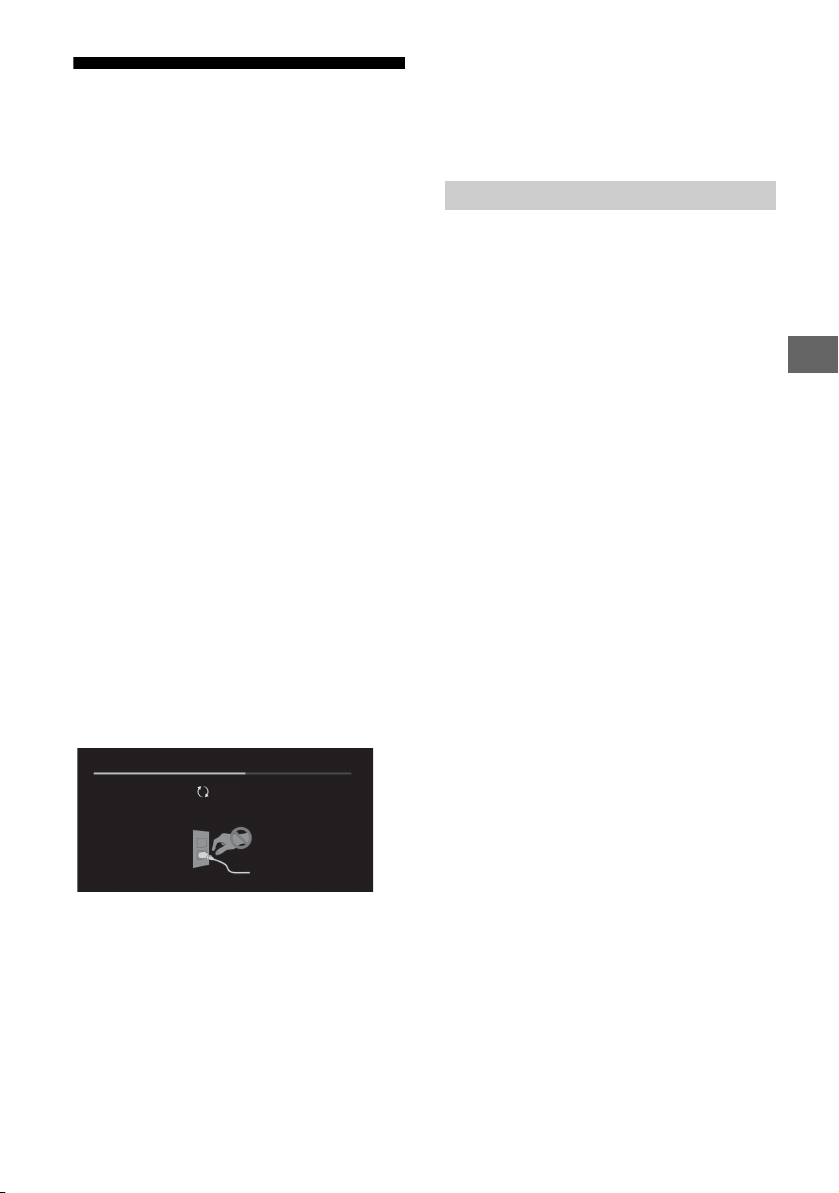

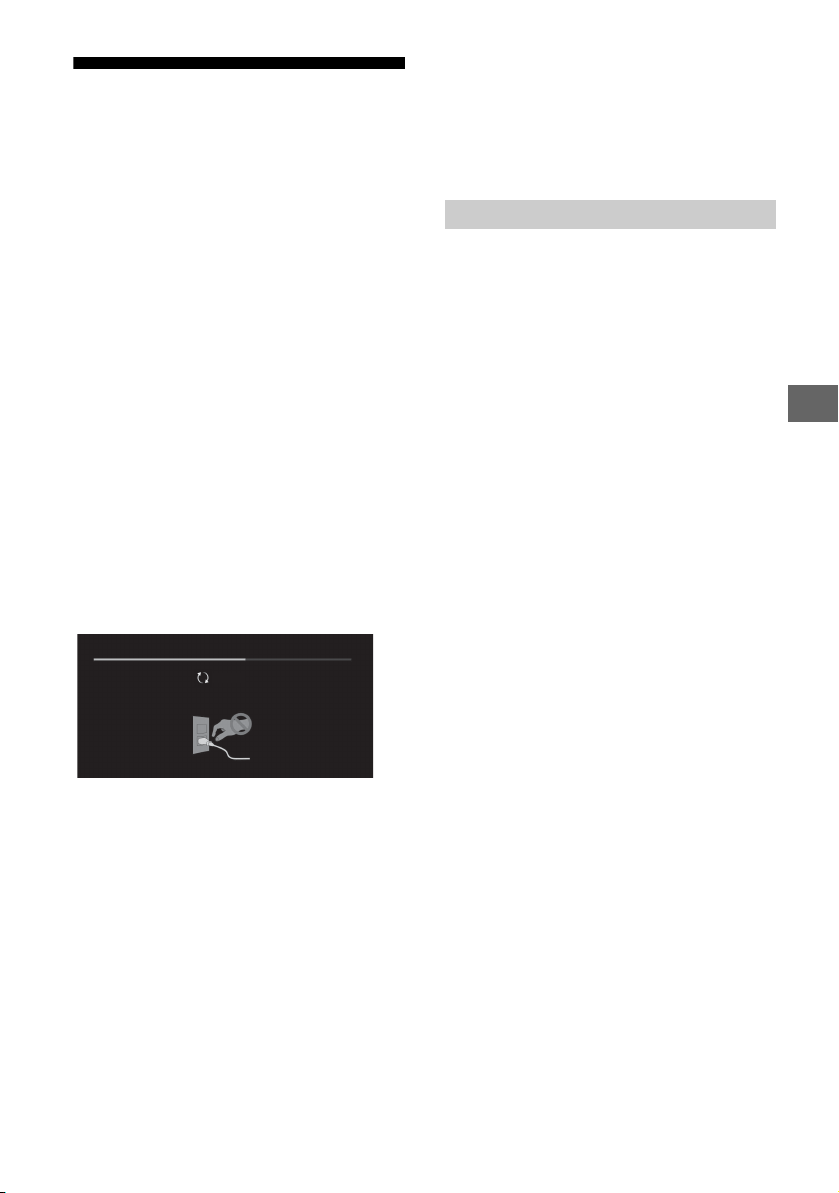

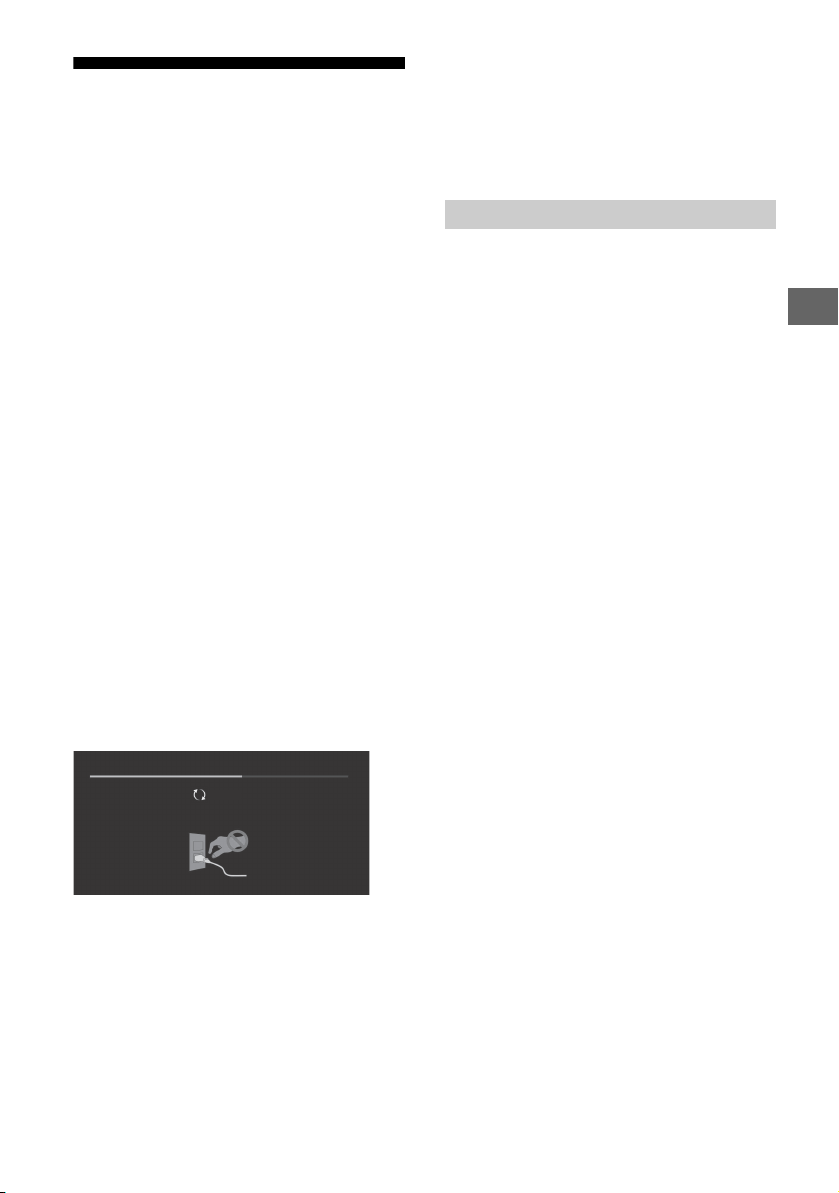

Tõrkeotsing

Updating...

Üldiseks tõrkeotsinguks, näiteks siis, kui ekraan on must, heli puudub, pilt on kinni jäänud, teler ei reageeri või võrguühendus puudub, toimige järgmiselt.

1 Taaskäivitage teler, milleks vajutage puldil

toitenuppu, kuni ilmub vastav teade. Teler taaskäivitub. Kui sellest polnud kasu, eraldage teler kaheks minutiks toitevõrgust ja ühendage siis tagasi.

2 Otsige abi menüüst Spikker, vajutades puldil

nuppu HELP.

3 Ühendage teler internetti ja uuendage

tarkvara.

4 Uurige Sony klienditoe veebilehte (vastav info

on tagakaanel).

Kui ilmub teade [Saadaval on teleri uus süsteemitarkvara värskendamine...].

Sony soovitab kindlasti teleri tarkvara uuendada, valides [Värskenda kohe]. Tarkvara uuendamine parandab teleri jõudlust ja lisab uusi funktsioone. Ilmub ekraan teatega [Updating…] (Värskendamine…) ning tarkvara uuendamise ajal vilgub valgustuse LED.

Ärge lahutage tarkvara värskendamise ajal vahelduvvoolu toitekaablit. Kui te peaksite nii tegema, ei pruugi tarkvara värskendamine täielikult lõppeda ja tulemuseks võib olla tarkvara tõrge. Tarkvara värskendamine võib kesta kuni 15 minutit.

Kui ühendate teleri pistikupessa, ei pruugi teler kohe sisse lülituda, isegi kui vajutada kaugjuhtimispuldi või teleri toitenuppu.

Süsteemi alglaadimine võtab aega. Oodake umbes üks minut ja seejärel vajutage seda uuesti.

Tõrked ja lahendused

Kui valgustuse LED vilgub punaselt.

 Lugege vilkumiste kordi (intervall on kolm

sekundit). Lähtestage teler, eemaldades toitejuhe kaheks minutiks, ning seejärel lülitage teler sisse. Kui tõrge püsib, eraldage toitejuhe ja võtke ühendust edasimüüjaga või Sony teeninduskeskusega ning teatage, mitu korda valgustuse LED vilgub.

Maapealse/kaabeltelevisiooni signaal puudub.

 Kontrollige antenni/kaabli ühendust ja

võimenduse seadet.

 Valige maapealne/kaabeltelevisioon, vajutades

kaugjuhtimispuldil nuppu DIGITAL/ANALOG. Kui ei kuvata ülekandeteenust, vajutage nuppu TV ja seejärel vajutage nuppu DIGITAL/ANALOG.

 Maapealse ühenduse signaali võib summutada

läheduses olev tugev signaaliallikas. Seadke menüüs Digital Tuning valiku [LNA (CH ---)] seadeks [Väljas].

 Kui olete kolinud uude kohta või üritate uusi

teenuseid vastu võtta, proovige kasutada teenuste otsingut, valides [Digitaalhäälestus].

Satelliitteenuste vastuvõttu ei toimu.

 Kontrollige satelliitantenni ühendust.  Kui kuvatakse teade [Signaali pole.. Tuvastati LNB

ülekoormus...], ühendage voolujuhe lahti. Seejärel kontrollige, kas satelliitkaabel on terve ning sateliitühenduse pesa pole lühises.

Kaugjuhtimispult ei tööta.

 Vahetage patareid.

Lapseluku parool on ununenud.

 Sisestage PIN-kood 9999 ja valige

[Muuda PIN-koodi].

Teleri ümbrus soojeneb.

 Kui kasutate telerit pikema aja jooksul, soojeneb

teleri ümbrus. Käega katsudes võib see tunduda kuumana.

Page 20

Tehnilised andmed

Süsteem

Paneeli tüüp

LCD-paneel (vedelkristallekraan), LED-tagantvalgustus

TV vastuvõtustandardid

Oleneb riigist/valitud piirkonnast/teleri mudelist Analoog: B/G, D/K, I Digitaalne: DVB-T/DVB-C

Satelliit*: DVB-S/DVB-S2

Värvisüsteem

PAL, SECAM, NTSC3.58 (ainult video), NTSC4.43 (ainult video)

Kanalite vastuvõtt.

Oleneb riigist/valitud piirkonnast/teleri mudelist Analoog: UHF/VHF/Kaabel Digitaalne: UHF/VHF/Kaabel Satelliit*: IF-sagedus 950–2150 MHz

Heliväljund

KD-75XE94xx, KD-65XE93xx: 10 W + 10 W + 10 W + 10 W + 10 W + 10 W KD-55XE93xx: 5 W + 5 W + 10 W + 10 W + 10 W + 10 W

Juhtmevaba tehnoloogia

Protokoll IEEE802.11ac/a/b/g/n (Riigist/piirkonnast olenevalt ei pruugi IEEE802.11ac olla saadaval.) Bluetoothi versioon 4.1 Sagedusriba(d): WLAN 2,4 GHz/5 GHz, Bluetooth 2,4 GHz Raadiosagedusvõimsuse saatja: 100 mW MAX

TV tarkvara versioon:

PKG_.___.____EUA Vajutage kaugjuhtimispuldil nuppu HELP, et tarkvara versiooni teada saada.

* Kõik telerikomplektid pole varustatud DVB-T2 või

DVB-S/S2 tehnoloogia või satelliitantenni terminaliga.

Sisend-/väljundpesad

Antenn/kaabel

75-oomine välisterminal VHF/UHF jaoks

Satelliitantenn

F-tüüpi emane konnektor, 75 oomi. DiSEqC 1.0, LNB 13 V/18 V ja 22 kHz toon, Ühe kaabliga edastamine EN50494.

t/o AV IN 1

Video-/audiosisend (minipesa)

YPBPR (komponentvideo): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audiosisend (fonopesad)

DVB-T2*

/o COMPONENT IN

t AV IN 2

Videosisend (harilik fonoviik Y-sisendiga)

HDMI IN 1, 2, 3, 4 (4K-eraldusvõime tugi, HDCP

2.2-ühilduv)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC-vormingud

*1 4096 × 2160p sisestamisel kuvatakse 3840 ×

2160p.

*2 Ainult HDMI IN 2 / 3.

Audio: 5,1 kanaliga lineaarne PCM: 32, 44,1, 48, 88,2, 96, 176,4 ja 192 kHz, 16, 20 ja 24 bitti, Dolby Digital, Dolby Digital Plus ja DTS

ARC (Audio Return Channel) (ainult HDMI IN 3)

(Kahekanaliline lineaarne PCM: 48 kHz, 16 bitti, Dolby Digital, Dolby Digital Plus, DTS)

DIGITAL AUDIO OUT (OPTICAL)

Digitaalne optiline pesa (kahekanaliline lineaarne PCM: 48 kHz, 16 bitti, Dolby Digital, DTS)

AUDIO OUT / (mini-stereopesa)

Kõrvaklapid, heliväljund, bassikõlar

1, 2, 3 (HDD REC)*

USB-seadme port ( 3 USB HDD seade RECfunktsioonile) USB-port 1 ja 2 toetavad High Speed USB-d (USB2.0). USB-port 3 toetab Super Speed USB-d (USB3.0).

CAM-i (tingimusliku juurdepääsu moodul) pesa

LAN

10BASE-T/100BASE-TX pesa (Sõltuvalt võrgu töökeskkonnast võib ühenduse kiirus erineda. 10BASE-T/100BASE-TX suhtlemise kiirus ja suhtlemise kvaliteet pole selle teleri puhul tagatud.)

DC IN 24 V (ainult vooluadapteriga

varustatud mudelid)

Vooluadapteri sisend

IR BLASTER*

IR Blaster kaabli sisend (minipistik)

Muud

Valikulised lisatarvikud

Seinale paigaldamise kinnitused: SU-WL845 (ainult

KD-75XE94xx, KD-65XE93xx)

Seinale paigaldamise kinnitused: SU-WL840 (ainult

KD-55XE93xx)

Seinale paigaldamise kinnitused: SU-WL450 (ainult

KD-65/55XE93xx)

Töökeskkonna temperatuur

0 ºC - 40 ºC

Page 21

Töökeskkonna niiskus

10 % - 80 % suhteline õhuniiskus (mittekondenseeruv)

Toide, tootefišš ja muud

Toitepinge

v.a vooluadapteriga mudelid 220 V – 240 V vahelduvvool, 50 Hz ainult vooluadapteriga mudelid 24 V DC koos vooluadapteriga Võimsus: sisend 220 V – 240 V vahelduvvool, 50 Hz

Energiatõhususe klass

KD-75XE94xx: B KD-65XE93xx: A KD-55XE93xx: B

Ekraani suurus (diagonaali mõõtes) (umbes)

KD-75XE94xx: 189,3 cm / 75 tolli KD-65XE93xx: 163,9 cm / 65 tolli KD-55XE93xx: 138,8 cm / 55 tolli

Energiatarve režiimis [Standardne]

KD-75XE94xx: 298 W KD-65XE93xx: 164 W KD-55XE93xx: 137 W

režiimis [Ere]

KD-75XE9405: 495 W KD-65XE9305: 294 W KD-55XE9305: 227 W

Keskmine aastane energiatarve*

KD-75XE94xx: 413 kWh KD-65XE93xx: 227 kWh KD-55XE93xx: 190 kWh

Ooterežiimi energiatarve*3*

0,50 W (27 W tarkvara/EPG värskendusrežiimis)

Ekraani eraldusvõime

3840 punkti (horisontaalne) × 2160 rida (vertikaalne)

Väljundvõims us

USB 1/2: 5 V, , 500 mA MAX USB 3: 5 V, , 900 mA MAX

Mõõtmed (umbes) (l × k × s)

jalaga

KD-75XE94xx: 167,3 × 103,7 × 32,5 cm KD-65XE93xx: 145,1 × 91,3 × 29,5 cm KD-55XE93xx: 123,2 × 79,0 × 28,2 cm

ilma jalata

KD-75XE94xx: 167,3 × 96,2 × 6,2 cm KD-65XE93xx: 145,1 × 83,8 × 3,9 cm KD-55XE93xx: 123,2 × 71,5 × 4,0 cm

Kaal (umbes)

jalaga

KD-75XE94xx: 47,6 kg KD-65XE93xx: 42,4 kg KD-55XE93xx: 32,6 kg

ilma jalata

KD-75XE94xx: 42,8 kg KD-65XE93xx: 38,2 kg KD-55XE93xx: 28,6 kg

*1 Ainult teatud piirkondades/riikides/telerimudelitel. *2 Energiatarve aastas, arvestades 365 päeva 4 tundi

päevas töötava teleri energiatarvet. Tegelik energiatarve sõltub sellest, kuidas telerit kasutatakse.

*3 Määratletud ooterežiimi energiatarbeni jõutakse, kui

teler on tarvilikud siseprotsessid lõpule viinud.

*4 Voolutarve ooterežiimis suureneb, kui teler on

ühendatud võrku.

Märkused

• Ärge eemaldage katet TV CAM-i (Conditional Access Module) pesalt, v.a CAM-i paigaldatava nutikaardi sisestamiseks.

• Valikuliste lisatarvikute saadavus sõltub riigist/ piirkonnast/telerimudelist/laovarust.

• Kujundus ja tehnilised andmed võivad ilma etteteatamata muutuda.

Märkused digitaaltelevisiooni funktsiooni kohta

• Digi-TV (DVB maapealne, satelliit ja

kaabel), interaktiivsed teenused ja võrgufunktsioonid ei pruugi olla kättesaadavad kõikides riikides või piirkondades. Mõnede pakkujate puhul või mõnedes võrgutingimustes ei pruugi mõned funktsioonid olla aktiveeritud või need ei pruugi korralikult toimida. Mõned TV teenusepakkujad võivad küsida oma teenuste eest tasu.

• See TV toetab digitaalringhäälingut

kasutades MPEG-2, H.264/MPEG-4 AVC ja H.265/HEVC koodekeid, kuid me ei saa tagada ühilduvust kõikide operaatori-/ teenusesignaalidega, mis võivad aja jooksul muutuda.

Teave kaubamärkide kohta

• Mõisted HDMI ja HDMI High-Definition

Multimedia Interface ning HDMI logo on ettevõtte HDMI Licensing LLC kaubamärgid või registreeritud kaubamärgid Ameerika Ühendriikides ja teistes riikides.

Page 22

• Toodetud ettevõtte Dolby Laboratories litsentsi alusel. Dolby, Dolby Audio ja kahe D sümbol on ettevõtte Dolby Laboratories kaubamärgid.

•„BRAVIA” ja on ettevõtte Sony Corporation kaubamärgid.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote’i logo ja logotüüp ning logo „Powered by Gracenote” on ettevõtte Gracenote registreeritud kaubamärgid või kaubamärgid USAs ja/või teistes riikides.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup ja logo Wi-Fi CERTIFIED on ettevõtte Wi-Fi Alliance kaubamärgid või registreeritud kaubamärgid.

• DTS-i patente vt veebisaidilt http://patents.dts.com. Valmistatud ettevõtte DTS, Inc. litsentsi alusel. DTS, sümbol ning DTS ja sümbol üheskoos on ettevõtte DTS, Inc. registreeritud kaubamärgid ning DTS Digital Surround on sama ettevõtte kaubamärk. © DTS, Inc. Kõik õigused kaitstud.

• Sõnamärk Bluetooth® ja logod on ettevõtte Bluetooth SIG, Inc. registreeritud kaubamärgid ja igasugune kõnealuste märkide kasutamine Sony Corporationi poolt toimub litsentsi alusel. Teised kaubamärgid ja tootenimed kuuluvad nende vastavatele omanikele.

• DiSEqC™ on ettevõtte EUTELSAT kaubamärk. See teler toetab protokolli DiSEqC 1.0. Selle teleri abil ei saa juhtida mootoriga antenne.

•TUXERA on ettevõtte Tuxera Inc. registreeritud kaubamärk Ameerika Ühendriikides ja teistes riikides.

• USB-IF SuperSpeed USB Trident logo on ettevõtte USB Implementers Forum, Inc. registreeritud kaubamärk.

Page 23

Page 24

Satura rādītājs

BŪTISKS PAZIŅOJUMS. . . . . . . . . . . . . . . . . . .2

Drošības informācija. . . . . . . . . . . . . . . . . . . . 3

Piesardzības pasākumi. . . . . . . . . . . . . . . . . .6

Daļas un vadīklas . . . . . . . . . . . . . . . . . . . . 8

Vadīklas un indikatori. . . . . . . . . . . . . . . . . . .8

Tālvadības pults izmantošana . . . . . . . . . 9

Tālvadības pults daļu apraksts . . . . . . . . . . .9

Savienojuma diagramma . . . . . . . . . . . . .11

Televizora uzstādīšana pie sienas. . . . . . 13

Izvēles kronšteina montāžai pie sienas

lietošana . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

SU-WL845 (KD-75XE94xx, KD-65XE93xx),

SU-WL840 (KD-55XE93xx) . . . . . . . . . . . . . . 14

SU-WL450 (tikai KD-65/55XE93xx) . . . . . . . 14

Tikai KD-75XE94xx, KD-55XE93xx . . . . . . . . 16

Traucējummeklēšana. . . . . . . . . . . . . . . . 19

Problēmas un risinājumi . . . . . . . . . . . . . . . 19

Specifikācijas . . . . . . . . . . . . . . . . . . . . . . 20

Interneta savienojums un datu privātums

Šis izstrādājums izveido savienojumu ar internetu pirmās iestatīšanas laikā, tiklīdz tiek pieslēgts tīkls, lai apstiprinātu interneta savienojumu, un vēlāk, lai konfigurētu sākuma ekrānu. Jūsu IP adrese tiek izmantota šajos un visos pārējos interneta savienojumos. Ja nevēlaties, lai jūsu IP adrese vispār tiktu izmantota, neiestatiet bezvadu interneta funkciju un nepievienojiet interneta kabeli. Lai uzzinātu vairāk par interneta savienojumiem, lūdzu, izlasiet informāciju par privātumu, kas izklāstīta iestatīšanas ekrānos.

Ievads

Paldies, ka izvēlējāties šo Sony produktu. Pirms televizora darbināšanas rūpīgi izlasiet šo rokasgrāmatu un saglabājiet to, lai tajā ietvertā informācija būtu pieejama nākotnē.

Piezīme

• Pirms televizora lietošanas, lūdzu, izlasiet “Drošības informācija” (3. lpp).

• Uzsākšanas ceļvedī un šajā rokasgrāmatā izmantotie attēli un ilustrācijas ir tikai informatīvas un var atšķirties no reālā izstrādājuma izskata.

• “xx” modeļa nosaukumā apzīmē ciparus, kas norāda televizora dizainu, krāsu vai tajā izmantoto sistēmu.

Uzsākšanas ceļveža atrašanās vieta

Uzsākšanas ceļvedis ir novietots uz starplikas televizora kastē.

Palīdzība/Palīdzības ceļvedis

Palīdzības funkcija sniedz daudz informācijas par jūsu televizoru. Lai izmantotu palīdzības funkciju, tālvadības pultī nospiediet HELP. Tagad jums ir iespēja atrast pamācības un kļūmju novēršanas ieteikumus, meklējot sarakstā vai pēc atslēgvārda. Palīdzības izvēlnē atlasiet [Palīdzības ceļvedis], lai skatītu rokasgrāmatu. Pievienojot televizoru internetam, palīdzības funkcija un informācija tiks atjaunināta.

Identifikācijas uzlīmes atrašanās vieta

Uzlīmes ar modeļa numuru, ražošanas datumu (gads/mēnesis) un elektroenerģijas padeves nominālajiem parametriem atrodas televizora vai iepakojuma aizmugurē. Tās var atrast, noņemot statīva pārsegu un centra pārsegu.

Modeļiem ar komplektācijā iekļauto strāvas padeves adapteri: Strāvas padeves adaptera modeļa un sērijas numuri ir norādīti strāvas padeves adaptera apakšā.

BRĪDINĀJUMS

LAI NOVĒRSTU AIZDEGŠANOS, NEKAD NEĻAUJIET ŠIM PRODUKTAM ATRASTIES SVEČU VAI CITU ATKLĀTAS LIESMAS AVOTU TUVUMĀ.

BŪTISKS PAZIŅOJUMS

Šī produkta ražotājs ir Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japānā, vai produkts ražots Sony Corporation uzdevumā. Lai uzzinātu par produkta atbilstību, pamatojoties uz Eiropas Savienības likumdošanas aktiem, vērsieties pie autorizētajā pārstāvī Sony Belgium, Sony Europe Limited filiālē, Da Vincilaan 7-D1, 1935 Zaventem, Beļģija. Apkopes un garantijas servisa gadījumā vērsieties adresē, kas norādīta atsevišķos apkopes vai garantijas dokumentos.

Page 25

Paziņojums par

9 mm

Televizora aizmugurējais vāks

Skrūve (M6) Kronšteins montāžai pie

sienas

Skrūve (M6) Kronšteins montāžai pie sienas

12 mm

Televizora aizmugurējais vāks

radioiekārtām

Ar šo uzņēmums Sony Corporation paziņo, ka radioiekārtu veidi KD-75XE9405, KD-65XE9305, KD-55XE9305 atbilst Direktīvas 1999/5/EK nepieciešamajām un citām attiecīgajām prasībām. Lai iegūtu sīkāku informāciju, lūdzu, izmantojiet šo URL: http://www.compliance.sony.de/

Šo radioiekārtu drīkst izmantot ES, nepārkāpjot piemērojamās prasības attiecībā uz radiofrekvenču spektra lietojumu.

Paziņojums klientiem: informācija turpmāk attiecas uz aprīkojumu, kas tiek tirgots valstīs, kurām ir saistošas ES direktīvas.

Televizora bezvadu sistēmu atļauts izmantot šādās valstīs: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT,

NL, PL, PT, SK, SI, ES, SE, UK, IS, LI , NO, CH, BG, RO, TR, AL, BA, M K, MD, RS, ME, Kosova

Šo aprīkojumu drīkst izmantot arī citās valstīs, kuras neatrodas Eiropā.

Drošības informācija

BRĪDINĀJUMS

Baterijas nedrīkst pārāk sakarst, piemēram, tās nedrīkst pakļaut saules staru, uguns vai citu siltuma avotu iedarbībai. Nekad nenovietojiet televizoru nestabilā vietā. Televizors var apgāzties un radīt nopietnus ievainojumus vai izraisīt nāvi. No daudziem ievainojumiem (jo īpaši bērniem) iespējams izvairīties, veicot vienkāršus drošības pasākumus, piemēram:  Izmantojiet tādus skapjus un statīvus, ko ieteicis televizora

ražotājs .

 Lietojiet tikai tādas mēbeles, kuras var droši atbalstīt televizoru.  Pārliecinieties, ka televizors nav pārāk izvirzīts pāri atbalstošās

mēbeles malai.

 Nenovietojiet televizoru uz augstām mēbelēm (piemēram,

bufetēm un grāmatu plauktiem), ja ne mēbele, ne televizors nav fiksēti pie piemērota balsta.

 Nenovietojiet televizoru uz auduma vai citiem materiāliem, kas

atrodas starp televizoru un atbalstošo mēbeli.

 Izstāstiet bērniem par briesmām, kas draud, kāpjot uz

mēbelēm, lai aizsniegtu televizoru vai tā vadības slēdžus. Šie paši noteikumi būtu jāievēro arī attiecībā uz Jūsu esošo televizoru un tā pārvietošanas gadījumā.

Uzstādīšana/iestatīšana

Televizora uzstādīšana un izmantošana ir jāveic atbilstoši šiem norādījumiem, lai izvairītos no aizdegšanās, elektriskajiem triecieniem, bojājumiem un/vai ievainojumiem.

Uzstādīšana

• Televizors ir jāuzstāda netālu no viegli pieejamas strāvas

padeves rozetes.

• Novietojiet televizoru uz stabilas, horizontālas virsmas, lai

nepieļautu tā nokrišanu un cilvēku ievainošanu vai īpašuma bojājumus.

• Uzstādiet televizoru vietā, kur to nevar pavilkt, pabīdīt vai

apgāzt.

• Uzstādiet televizoru tā, lai televizora galda statīvs neizvirzītos uz āru no televizora statīva (neietilpst komplektā). Ja galda statīvs izvirzās uz āru no televizora statīva, televizors var apgāzties, nokrist un izraisīt ievainojumus vai televizora bojājumus.

• Montāža pie sienas ir jāveic tikai kvalificētam servisa personālam.

• Drošības apsvērumu dēļ ir ļoti ieteicams izmantot tikai Sony piederumus, tai skaitā:  Kronšteins montāžai pie sienas SU-WL845

(tikai KD-75XE94xx, KD-65XE93xx)

 Kronšteins montāžai pie sienas SU-WL840

(tikai KD-55XE93xx)

 Kronšteins montāžai pie sienas SU-WL450

(tikai KD-65/55XE93xx)

• Piestiprinot kronšteinu montāžai pie sienas televizoram, pārliecinieties, vai izmantojat kronšteina montāžai pie sienas komplektā iekļautās skrūves. Komplektā iekļautās skrūves jāizvieto tā, kā redzams attēlā, mērot no kronšteina montāžai pie sienas pievienošanas virsmas. Skrūvju diametrs un garums ir atšķirīgs atkarībā no kronšteina montāžai pie sienas modeļa. Citu skrūvju izmantošanas rezultātā var rasties televizora iekšēji bojājumi, tas var nokrist utt.  Izvēles kronšteins montāžai pie sienas (tikai SU-WL845,

SU-WL840) Augšpuse

Apakšpuse

Page 26

 Izvēles kronšteins montāžai pie sienas (izņemot SU-WL845,

Skrūve (M6) Kronšteins montāžai pie

sienas

9 mm - 13 mm

Televizora aizmugurējais vāks

Skrūve (M6) Kronšteins montāžai pie

sienas

8 mm - 12 mm

4 mm - 7 mm

Skrūve M4 (neietilpst komple ktā)

Skrūve (neietilpst komplektā)

Vads (neietilpst komplektā)

30 cm

10 cm 10 cm

10 cm

Atstājiet vismaz tik daudz brīvas vietas ap televizoru.

30 cm

10 cm

Atstājiet vismaz tik daudz brīvas vietas ap televizoru.

6 cm

SU-WL840)

KD-75XE94xx

KD-65/55XE93xx

Transportēšana

• Pirms televizora transportēšanas atvienojiet visus vadus.

• Liela televizora transportēšanai ir nepieciešami divi vai trīs cilvēki.

• Pārnēsājot televizoru ar rokām, turiet to, kā parādīts attēlā. Nedrīkst saspiest/pakļaut slodzei LCD paneli un ekrāna ietvaru.

Lai novērstu apgāšanos

• Uzstādot vai piestiprinot televizoru, nenoguldiet to.

• Televizora transportēšanas laikā nepakļaujiet to grūdieniem vai pārmērīgām vibrācijām.

• Transportējot televizoru remonta veikšanai vai pārvācoties uz citu dzīvesvietu, iepakojiet to, izmantojot oriģinālo kasti un iepakojuma materiālus.

Ventilācija

• Nekad neaizsedziet ventilācijas atveres un neko neievietojiet korpusā .

• Ap televizoru atstājiet brīvu vietu atbilstoši zemāk redzamajam attēlam.

• Lai nod rošinātu pietiekamu gaisa cirkulāciju, montāžai pie sienas ļoti ieteicams izmantot “Sony” kronšteinu.

Uzstādīts pie sienas

Uzstādīts ar statīvu

Page 27

• Lai nodrošinātu atbilstošu ventilāciju un novērstu netīrumu vai

Tādējādi tiek bloķēta gaisa cirkulācija.

Siena Siena

putekļu uzkrāšanos, rīkojieties šādi:  Nenovietojiet televizoru plakaniski, neuzstādiet to otrādi,

atmuguriski vai sāniski.

 Nenovietojiet televizoru uz plaukta, paklāja, gultas vai skapī.  Nepārklājiet televizoru ar audumu, piemēram, aizkariem, vai

tādiem priekšmetiem, kā, piemēram, avīzes.

 Neuzstādiet televizoru atbilstoši zemāk redzamajam attēlam.

Strāvas padeves vads

Strāvas padeves vads un kontaktligzda ir jālieto atbilstoši šiem norādījumiem, lai izvairītos no aizdegšanās, elektriskajiem triecieniem, bojājumu rašanās un/vai ievainojumu gūšanas:

 Izmantojiet tikai Sony ražojuma strāvas padeves vadus.  Pilnībā ievietojiet kontaktdakšu rozetē.  Darbiniet televizoru tikai ar 220 V - 240 V maiņstrāvas padevi.  Pievienojot vadus, drošības dēļ atvienojiet strāvas padeves

vadu no kontaktligzdas un uzma nieties, lai kājas neaizķertos aiz vadiem.

 Pirms darbību veikšanas ar televizoru vai tā pārvietošanas

atvienojiet strāvas padeves vadu no kontaktligzdas.

 Neļaujiet strāvas padeves vadam atrasties tiešā siltuma avotu

tuvumā.

 Atvienojiet kontaktdakšu no kontaktligzdas un regulāri to tīriet.

Ja kontaktdakšu pārklāj putekļi un tie uzkrāj mitrumu, var tikt bojāta kontaktdakšas izolācija, kā rezultātā var notikt aizdegšanās.

Piezīme

• Neizmantojiet komplektā iekļauto strāvas padeves vadu ar citu aprīkojumu.

• Strāvas padeves vadu nedrīkst pārmērīgi saspiest, saliekt vai savērpt. Tādējādi var tikt atsegtas vai bojātas vadu dzīslas.

• Neveiciet strāvas padeves vada modifikācijas.

• Nenovietojiet smagus priekšmetus uz strāvas padeves vada.

• Veicot vada atvienošanu no rozetes, nevelciet aiz vada.

• Nepievienojiet pārāk daudzas ierīces vienai kontaktligzdai.

• Neizmantojiet vaļīgas kontaktligzdas.

PIEZĪME PAR STRĀVAS ADAPTERI (tikai modeļiem ar komplektācijā iekļautu strāvas padeves adapteri)

Brīdinājums

Lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, nepakļaujiet šo ierīci lietus vai mitruma ietekmei. Lai novērstu aizdegšanās vai elektriskās strāvas trieciena risku, nenovietojiet uz ierīces ar šķidrumiem pildītus priekšmetus, piemēram, vāzes. Neuzstādiet šo aprīkojumu noslēgtās vietās, piemēram, grāmatplauktos vai līdzīgās nišās.

• Nodrošiniet, lai aprīkojuma tuvumā būtu uzstādīta viegli pieejama kontaktligzda.

• Izmantojiet komplektā iekļauto strāvas adapteri un strāvas vadu.

• Neizmantojiet citus strāvas adapterus. To lietošana var izraisīt darbības traucējumus.

• Pievienojiet strāvas adapteri viegli pieejamai kontaktligzdai.

• Netiniet strāvas vadu ap strāvas adapteri. Tādējādi var pārraut galveno vadu un/vai izraisīt multivides uztvērēja darbības traucējumus.

• Nepieskarieties strāvas adapterim ar mitrām rokām.

• Pamanot strāvas adaptera darbības traucējumus, nekavējoties atvienojiet to no kontaktligzdas.

• Kamēr televizors ir pievienots kontaktligzdai, tas nav atvienots no strāvas avota pat tad, ja ierīce ir izslēgta.

• Lietojot adapteri ilgu laiku, tas var uzkarst – to var just, pieskaroties adapterim.

Aizliegtais izmantojums

Neuzstādiet/neizmantojiet televizoru zemāk uzskaitītajās un tām līdzīgās vietās, vidēs vai situācijās, jo pretējā gadījumā var tikt traucēta televizora normāla darbība un izraisīta aizdegšanās, elektriskie triecieni, bojājumi un/vai gūti ievainojumi.

Atrašanās vietas:

• Ārpus telpām (tiešā saules staru ietekmē), pludmalē, uz kuģa vai cita ūdens transportlīdzekļa, medicīniskās iestādēs, nestabilās vietās, ūdens tuvumā vai vietās, kur ierīce tiek pakļauta lietus vai dūmu iedarbībai.

Apstākļi:

• Karstas, mitras vai ļoti putekļainas vietas; vietas, kur var iekļūt insekti, kur ierīce var tikt pakļauta mehāniskām vibrācijām, uzliesmojošu/degošu objektu tuvumā (sveču utt.). Nepieļaujiet šķidrumu pilēšanu vai šļakstēšanu uz televizora, un nenovietojiet uz tā traukus ar šķidrumu, piemēram, vāzes.

Situācijas:

• Ja lietojiet ar mitrām rokām, noņemat ierīces korpusu un izmantojat piederumus, ko neiesaka ražotājs. Pērkona negaisu laikā atvienojiet televizoru no strāvas padeves tīkla un antenas.

• Uzstādiet televizoru tā, lai tas neizvirzās ārpus tam paredzētās vietas. Tāpēc iespējami ievainojumi vai bojājumi, cilvēkam vai priekšmetam ietriecoties televizorā.

• Nenovietojiet televizoru putekļainā vietā vai telpā ar eļļainiem dūmiem vai izgarojumiem (piemēram, tuvu plītīm vai gaisa mitrināšanas ierīcēm). Rezultātā iespējama aizdegšanās, elektriskie triecieni vai deformācija.

• Neuzstādiet televizoru vietās ar augstu temperatūru, piemēram, tiešā saules gaismā, tuvu radiatoriem vai apkures ventilācijai. Šādās vietās televizors var pārkarst, un tādējādi televizora korpuss var deformēties un/vai televizors var sākt darboties kļūdaini.

• Ja televizors ir novietots publiskās pirts vai karstavota ģērbtuvē, televizoru var bojāt gaisā esošais sērs u. c.

• Lai attēlu kvalitāte būtu labāka, nevērsiet ekrānu tieši pret saulesgaismu vai mākslīgās gaismas avotu.

•

Centieties nepārvietot televizoru no aukstas telpas siltā telpā. Straujas telpas temperatūras svārstību rezultātā var kondensēties mitrums. Šādā gadījumā var pasliktināties televizora attēla un/vai krāsu kvalitāte. Ja mitrums tomēr ir kondensējies, ļaujiet tam pirms televizora ieslēgšanas pilnībā izgarot.

Saplīsušas daļas

• Nemetiet priekšmetus pret televizoru. Trieciena rezultātā var tikt bojāts ekrāna stikls un izraisīti ievainojumi.

• Ja televizora virsmā parādās plaisas, nepieskarieties tam pirms kontaktdakšas atvienošanas no rozetes. Citādi var tikt izraisīts elektriskais trieciens.

Kad televizors netiek izmantots

• Ja televizors vairākas dienas netiks izmantots, ekoloģisku un drošības apsvērumu dēļ tas ir jāatvieno no elektrotīkla.

• Televizors netiek atvienots no elektrotīkla, kad tas tiek vienkārši izslēgts, tāpēc atvienojiet kontaktdakšu no rozetes, lai televizoru pilnībā atvienotu no elektrotīkla.

• Dažu televizoru funkciju pareizai darbībai var būt nepieciešama televizora atrašanās gaidstāves režīmā.

Page 28

Bērniem

Maks. 1,5 mm.

(F veida kontakta atsauces zīmējums)

Maks. 7 mm.

• Neļaujiet bērniem kāpt uz televizora.

• Uzglabājiet nelielus piederumus bērniem nepieejamā vietā, jo piederumus var nejauši norīt.

Ja notiek šādas problēmas...

Nekavējoties izslēdziet televizoru un atvienojiet to no strāvas padeves tīkla, ja notiek kāda no šīm problēmām. Vērsieties pie izplatītāja vai Sony servisa centrā, lai jūsu televizoru pārbaudītu kvalificēti servisa darbinieki.

Kad:

 Ir bojāts strāvas padeves vads.  Vaļīga kontaktligzda.  Televizors ir guvis bojājumus nomešanas vai trieciena

saņemšanas rezultātā.

 Caur atvērumiem korpusā iekļūst šķidrums vai cieti priekšmeti.

Par LCD televizora temperatūru

Kad LCD televizors tiek izmantots ilgu laika posmu, aptverošās apmales sasilst. Pieskaroties tām ar roku, sajutīsit siltumu.

Piesardzības pasākumi

Televīzijas skatīšanās

• Televīzijas skatīšanos veiciet mērenā apgaismojumā, jo televīzijas skatīšanās nepietiekama apgaismojuma apstākļos vai ilgstošā laika periodā piepūlē acis.

• Izmantojot austiņas, noregulējiet skaļumu, lai izvairītos no pārmērīga skaļuma, kas var izraisīt dzirdes bojājumus.

LCD ekrāns

• Kaut arī LCD ekrāna ražošanā ir izmantotas augstas precizitātes tehnoloģijas un 99,99 % vai vairāk pikseļu ir efektīvi, ekrānā var būt redzami melni punkti vai spilgti punkti (sarkanā, zilā, vai zaļā krāsā). Tā ir LCD ekrāna strukturāla īpašība un nenorāda uz darbības traucējumiem.

• Nespiediet un neskrāpējiet priekšējo filtru un nenovietojiet priekšmetus uz televizora virsmas. Attēls var kļūt nevienmērīgs, vai LCD ekrāns var tikt bojāts.

• Ja televizors tiks izmantots aukstā vietā, var notikt attēla “izsmērēšanās” vai attēls var kļūt tumšs. Tas nenorāda uz darbības traucējumiem. Šīs parādības pazudīs, kad paaugstināsies apkārtējā temperatūra.

• Ja ilgstoši tiek rādīti nekustīgi attēli, var rasties attēla dubultošanās. Pēc dažiem mirkļiem tā var pazust.

• Televizora izmantošanas laikā ekrāns un korpuss uzsilst. Tas nav darbības traucējums.

• LCD ekrāns satur nelielu šķidro kristālu daudzumu. Atbrīvojoties no tiem, ievērojiet vietējos noteikumus un likumdošanas aktus.

Apiešanās ar televizora ekrāna virsmu/ korpusu un to tīrīšana

Pirms tīrīšanas obligāti atvienojiet televizora strāvas padeves vadu no rozetes. Lai novērstu materiāla sadrupšanu vai ekrāna pārklājuma bojājumus, ir jāievēro šādi drošības noteikumi.

• Lai notīrītu putekļus no ekrāna virsmas/korpusa, viegli noslaukiet to ar mīkstas drānas gabalu. Ja putekļus tādējādi neizdodas notīrīt, noslaukiet ar vājā tīrīšanas līdzekļa šķīdumā viegli samitrinātu mīkstas drānas gabalu.

• Nekad nesmidziniet ūdeni vai mazgāšanas līdzekli tieši virsū televizoram. Tas varētu notecēt līdz ekrāna vai ārējo daļu apakšmalai, iekļūt televizora iekšienē un izraisīt televizora bojājumus.

• Nekad neizmantojiet abrazīvus materiālus, sārmainus/skābus tīrīšanas līdzekļus, tīrīšanas pulveri vai gaistošus šķīdinātājus, piemēram, spirtu, benzīnu vai insekticīdu. Šādu vielu izmantošana vai to ilgstoša saskarsme ar gumijas vai vinila materiāliem var izraisīt ekrāna virsmas vai korpusa materiāla bojājumus.

• Nepieskarieties televizoram, ja jūsu rokas klāj tādas ķīmiskas vielas kā roku krēms vai pretiedeguma krēms.

• Atbilstošas ventilācijas nodrošināšanai ir ieteicama periodiska ventilācijas atveru tīrīšana ar putekļu sūcēju.

• Noregulējot televizora leņķi, televizora pārvietošanu veiciet lēnām, lai novērstu tā nokrišanu vai noslīdēšanu no galda statīva.

Papildierīces

• Novietojiet papildu komponentus vai jebkuru ierīci, kas rada elektromagnētisko starojumu, tālāk no televizora. Pretējā gadījumā var rasties attēla kropļojumi un/vai trokšņaina skaņa.

• Šī ierīce ir pārbaudīta un atzīta par atbilstīgu EMC direktīvā noteiktajiem ierobežojumiem, izmantojot par 3 metriem īsāku savienojuma signāla kabeli.

• Šī ierīce ir pārbaudīta un atzīta par atbilstīgu EMC direktīvā noteiktajiem ierobežojumiem, virszemes/satelīta/CATV spailei izmantojot par 30 metriem īsāku RF kabeli.

Ieteikumi par F veida kontaktu

Iekšējā vada izvirzījums no savienojuma daļas nedrīkst pārsniegt 1,5 mm.

Ierīces bezvadu funkcija

• Nedarbiniet šo ierīci medicīniska aprīkojuma (elektrokardiostimulatora u.c.) tuvumā, jo tādējādi var rasties medicīniskā aprīkojuma darbības traucējumi.

• Lai arī šī ierīce pārraida/saņem kodētus signālus, uzmanieties no to neatļautas pārtveršanas. Mēs neuzņemamies atbildību par problēmām, kas var rasties tās rezultātā.

• Šis aprīkojums ir jāuzstāda un jāizmanto, saglabājot vismaz 20 cm atstatumu starp šīs ierīces antenu un cilvēka ķermeni.

Brīdinājums par tālvadības pults lietošanu

• Ievietojot baterijas, ievērojiet pareizu polaritāti.

• Neizmantojiet kopā dažāda veida baterijas vai vecas un jaunas baterijas.

• No izlietotajiem baterijām atbrīvojieties videi draudzīgā veidā. Noteiktos reģionos var būt attiecīgi noteikumi, kas regulē atbrīvošanos no baterijām. Lūdzu, sazinieties ar vietējām varas iestādēm.

• Esiet uzmanīgi, apejoties ar tālvadības pulti. Nepieļaujiet tās nokrišanu vai uzkāpšanu uz tās, kā arī nepakļaujiet to jebkāda veida šķidruma iedarbībai.

• Nenovietojiet tālvadības pulti siltuma avota tuvumā vai mitrā telpā, kā arī nepakļaujiet tiešai saules staru ietekmei.

Atbrīvošanās no televizora

Atbrīvošanās no vecām elektriskām un elektroniskām ierīcēm (piemērojama Eiropas Savienībā un citās Eiropas valstīs ar atkritumu atsevišķas savākšanas sistēmām)

Šis simbols uz produkta vai tā iesaiņojuma norāda, ka šo produktu nedrīkst izmest sadzīves atkritumos. To nepieciešams nodot

elektronisko ierīču pārstrādei. Nodrošinot pareizu atbrīvošanos no šī produkta, palīdzēsiet novērst potenciālās negatīvās sekas videi un cilvēku veselībai, kas varētu rasties šī produkta nepareizas apsaimniekošanas rezultātā. Materiālu pārstrāde palīdzēs saglabāt dabas resursus. Lai iegūtu sīkāku informāciju par šī produkta pārstrādi, sazinieties ar vietējo pašvaldību, vietējo sadzīves atkritumu savākšanas dienestu vai veikalu, kurā iegādājāties šo produktu.

attiecīgā savākšanas punktā elektrisko un

Page 29

Atbrīvošanās no izlietotām baterijām (piemērojama Eiropas Savienībā un citās Eiropas valstīs ar atkritumu atsevišķas savākšanas sistēmām)

norāda, ka šī produkta komplektācijā iekļauto bateriju nedrīkst izmest sadzīves atkritumos. Uz noteiktām baterijām šis simbols var tikt izmantots kopā ar ķīmiskā elementa simbolu. Dzīvsudraba (Hg) vai svina (Pb) ķīmiskā elementa simbols tiek pievienots, ja baterija satur vairāk nekā 0,0005 % dzīvsudraba vai 0,004 % svina. Nodrošinot pareizu atbrīvošanos no šīs baterijas, palīdzēsiet novērst potenciālās negatīvās sekas videi un cilvēku veselībai, kas varētu rasties tās nepareizas apsaimniekošanas rezultātā. Materiālu otrreizēja pārstrāde palīdzēs saglabāt dabas resursus. Gadījumos, kad produktiem drošības, darbības vai datu integritātes labad nepieciešams pastāvīgs pieslēgums pie iebūvētās baterijas, to drīkst nomainīt tikai kvalificēts servisa personāls. Lai nodrošinātu pareizu apiešanos ar bateriju, produktu tā kalpošanas laika beigās nododiet attiecīgā savākšanas punktā elektrisko un elektronisko ierīču pārstrādei. Par visām citām baterijām skatiet nodaļā par šo bateriju drošu izņemšanu no produkta. Nododiet bateriju attiecīgā savākšanas punktā izlietoto bateriju pārstrādei. Lai iegūtu sīkāku informāciju par šī produkta vai baterijas pārstrādi, sazinieties ar vietējo pašvaldību, vietējo sadzīves atkritumu savākšanas dienestu vai veikalu, kurā iegādājāties šo produktu.

Šis simbols uz baterijas vai uz tās iesaiņojuma

Page 30

Daļas un vadīklas



Vadīklas un indikatori

 (Jauda) /+/-

Kad televizors ir izslēgts,

nospiediet , lai to ieslēgtu.

Kad televizors ir ieslēgts,

Lai izslēgtu iekārtu, nospiediet un turiet . Atkārtoti nospiediet , lai mainītu funkciju, pēc tam nospiediet pogas + vai –, lai:

• Skaļuma regulēšana.

• Kanāla izvēle.

• Televizora ievades avota izvēle.

 Tālvadības pults sensors* / gaismas

sensors*

Apgaismojuma LED iedegas vai mirgo atbilstoši televizora stāvoklim. Lai iegūtu plašāku informāciju, skatiet Palīdzības ceļvedi.

* Nenovietojiet sensora tuvumā priekšmetus.

/ apgaismojuma LED

Page 31

Tālvadības pults izmantošana

MIC

Tālvadības pults daļu apraksts

Tālvadības pults pogas forma, atrašanās vieta, pieejamība un funkcija var atšķirties atkarībā no jūsu reģiona/valsts/televizora modeļa.

/ (Ievades atlase / Teksta

apturēšana)

TV režīmā: attēlojiet un atlasiet ievades avotu. Teksta režīmā: apturiet pašreizējo lapu.

(Mikrofons)

Lietojiet balss funkciju. (Piem., meklējiet dažādu saturu ar balss palīdzību.)

 (Televizora gaidstāve)

Ieslēdziet vai izslēdziet televizoru (gaidstāves režīms).

DIGITAL/ANALOG

Pārslēdziet starp digitālo un analogo režīmu.

TV/RADIO

Pārslēdziet starp TV vai RADIO apraidēm.

SYNC MENU

Attēlojiet BRAVIA Sync izvēlni.

EXIT

Atgriezieties iepriekšējā ekrānā vai izejiet no izvēlnes. Ja ir pieejams interaktīvās lietojumprogrammas pakalpojums, nospiediet, lai izietu no pakalpojuma.

 Cipartaustiņi

/ (Informācijas/Teksta parādīšana)

Attēlojiet informāciju.

Page 32

 (Teksts)

Attēlojiet teksta informāciju.

 Google Play

Piekļūstiet “Google Play” tiešsaistes pakalpojumam.

NETFLIX (tikai atsevišķos reģionos/ valstīs/dažiem televizoru modeļiem)

Piekļūstiet “NETFLIX” tiešsaistes pakalpojumam.

Krāsainās pogas

Attiecīgajā brīdī izmantojiet atbilstošo funkciju.

 ACTION MENU

Attēlojiet kontekstuālo funkciju sarakstu.

• Pārslēdziet uz TV kanālu vai ievadi no citām lietojumprogrammām.

• Ieslēdziet televizoru, lai skatītu televīzijas kanālus vai ievades informāciju.

GUIDE/

Attēlojiet digitālo programmu vedni.

BACK/

Atgriezieties iepriekšējā ekrānā.

HOME

Attēlojiet TV sākuma izvēlni.

DISCOVER

Attēlojiet satura joslu, lai meklētu saturu.

//// (Vienuma atlasīšana/ ievadīšana)

 +/– (Skaļums)

Pielāgojiet skaļumu.

(Pārlēkt)

Pārejiet atpakaļ un uz priekšu starp diviem kanāliem vai ievadēm. Televizorā mainās pašreizējais kanāls vai ievade un pēdējais atlasītais kanāls vai ievade.

 (Skaņas izslēgšana)

Izslēdziet skaņu. Lai atjaunotu skaņu, nospiediet vēlreiz.

PROG +/–//

TV režīmā: atlasiet kanālu. Teksta režīmā: atlasiet nākamo () vai iepriekšējo () lapu.

 AUDIO

Mainiet patlaban skatītā raidījuma valodu.

//////

Izmantojiet multivides saturu televizorā un pieslēgtajā ar BRAVIA Sync saderīgajā ierīcē.

(Subtitru iestatīšana)

Ieslēdziet vai izslēdziet subtitrus (ja šī funkcija ir pieejama).

HELP

Attēlojiet palīdzības izvēlni. No šejienes varat piekļūt palīdzības rokasgrāmatai.

 REC

Ierakstiet pašreizējo raidījumu, izmantojot USB HDD ierakstīšanas funkciju.

TITLE LIST

Attēlojiet nosaukumu sarakstu.

Page 33

Savienojuma diagramma

< 14 mm < 14 mm

Austiņas/mājas audiosistēma/zemo frekvenču akustiskā sistēma

Digitālā fotokamera/ videokamera/USB datu nesējs

Mājas audiosistēma ar ARC/ HDMI ierīci

Kabelis/ antena/ dekoderis

DVD atskaņotājs ar komponento izeju

Maršrutētājs

Videomagnetofons/ videospēļu aprīkojums/ DVD atskaņotājs/ videokamera

Videomagnetofons/ videospēļu aprīkojums/ DVD atskaņotājs/ videokamera/dekoderis*

Digitālā fotokamera/ videokamera/USB datu nesējs

HDMI ierīce

Mājas audiosistēma ar optisko audio ieeju

HDMI ierīce

IR Blaster

Nosacītas piekļuves modulis

Satelīts

Lai iegūtu plašāku informāciju par savienojumiem, skatiet Palīdzības ceļvedi, nospiežot HELP uz tālvadības pults.

Page 34

 USB 1/2, USB 3 (HDD REC)*

3,5 mm

1: L 2: Video 3: Zemējums 4: R

3214

< 21 mm

< 12 mm

• Apjomīgas USB ierīces pieslēgšana var traucēt citu tai blakus pieslēgto ierīču darbību.

• Ja jāpieslēdz apjomīga USB ierīce, pieslēdziet to pie USB 1 pieslēgvietas.

 AUDIO OUT /

• Atbalsta tikai 3 polu stereo mini spraudni.

• Lai klausītos televizora skaņu, izmantojot pieslēgtu iekārtu, nospiediet HOME. Atlasiet [Iestatījumi] t [Skaņa] t [Austiņu/audio izeja] un pēc tam atlasiet vajadzīgo vienumu.

/ AV IN 1

• Lai izveidotu kompozītu savienojumu, izmantojiet analogo pagarinātāju (neietilpst komplektā).

•

 IR BLASTER*

 HDMI IN 1/2/3/4

• Pieslēdzot digitālu audio sistēmu, kas ir saderīga ar audio atgriešanas kanāla (“Audio Return Channel” — ARC) tehnoloģiju, izmantojiet HDMI IN 3. Pretējā gadījumā jāizveido papildu savienojums ar DIGITAL AUDIO OUT (OPTICAL).

•

 (Satelīta signāla ievade),  (RF

ievade)

• Savienojumi virszemes/kabeļa un satelīta antenai. Soļi savienojuma izveidei: SUB. t Antena t MAIN

• Pievienojiet pie SUB. ligzdas tikai tad, kad izmantojat dubultā uztvērēja režīmu (neattiecas uz viena kabeļa sadalītāju EN50494).

 Nosacītās piekļuves modulis (CAM)

• Nodrošina piekļuvi maksas televīzijas pakalpojumiem. Detalizētu informāciju skatiet CAM komplektācijā iekļautajā norādījumu rokasgrāmatā.

• Neievietojiet viedkarti tieši televizora CAM ligzdā. Tā jāievieto nosacītās piekļuves modulī, ko nodrošinājis pilnvarotais izplatītājs.

• Dažās valstīs/reģionos CAM netiek atbalstīts. Informāciju lūdziet pilnvarotajam izplatītājam.

• Ja pārslēdzaties uz digitālo programmu pēc interneta video izmantošanas, iespējams, tiks attēlots CAM ziņojums.

*1 Kad pievienojat mono iekārtu, pieslēdziet to pie

L (MONO) audio ligzdas.

*2 Ārējām ierīcēm, kurām ir tikai SCART AV OUT izeja,

izmantojiet SCART-RCA adapteri.

*3 Tikai dažos reģionos/valstīs/dažiem televizoru

modeļiem.

Page 35

Televizora uzstādīšana pie sienas

KD-75XE94xx

KD-65XE93xx

KD-55XE93xx

Izvēles kronšteina montāžai pie sienas lietošana

Šajā televizora lietošanas rokasgrāmatā aprakstītas tikai sagatavošanās darbības pirms televizora uzstādīšanas pie sienas.

Klientiem:

Ierīces aizsardzības un drošības nolūkos Sony stingri iesaka televizora uzstādīšanai pieaicināt Sony izplatītāja vai licencētu uzņēmēju speciālistus. Neuzstādiet to saviem spēkiem!

Sony izplatītājiem un apakšuzņēmējiem:

Šīs ierīces uzstādīšanas, periodiskās apkopes un pārbaudes procesā ievērojiet visas prasības par drošību.

Šo izstrādājumu ir atļauts uzstādīt tikai profesionālam montierim, kurš spēj noteikt, vai izvēlētā siena spēs noturēt televizora svaru. Ja montāžas laikā televizors netiek pienācīgi nostiprināts, tas var nokrist un radīt nopietnas traumas. Sony neuzņemas atbildību par jebkādiem zaudējumiem vai traumām, kas radušās nepareizas apiešanās vai montāžas rezultātā, vai ja montāžai nav izmantots Sony apstiprināts ražojums. Jūsu ar likumu noteiktās tiesības (ja tādas ir) netiek ietekmētas.

Lai uzstādītu televizoru pie sienas, izmantojiet kronšteinu montāžai pie sienas SU-WL845 (neietilpst komplektā) (tikai KD-75XE94xx, KD-65XE93xx), SU-WL840 (neietilpst komplektā) (tikai KD-55XE93xx) vai SU-WL450 (neietilpst komplektā) (tikai KD-65/55XE93xx). Uzstādot kronšteinu montāžai pie sienas, skatiet arī kronšteina montāžai pie sienas komplekta ekspluatācijas instrukciju un uzstādīšanas rokasgrāmatu.

Piezīme

• Izskrūvētās skrūves noteikti glabājiet drošā, bērniem nepieejamā vietā.

• Pārliecinieties, vai uz sienas televizoram ir pietiekami daudz vietas, un tā spēj noturēt svaru, kas vismaz sešas reizes pārsniedz televizora svaru.

Instrukcijas jūsu televizora uzstādīšanai uz kronšteina montāžai pie sienas skatiet mājas lapā: www.sony.eu/tv/wall-mount-bracket-manual

Noņemiet statīva pārsegu un terminālu pārsegus.

Page 36

SU-WL845 (KD-75XE94xx, KD-65XE93xx), SU-WL840 (KD-55XE93xx)

KD-75XE94xx

KD-65/55XE93xx

Izskrūvējiet skrūves no televizora aizmugures.

SU-WL450 (tikai KD-65/55XE93xx)

1 Izskrūvējiet skrūves no televizora aizmugures.

Page 37

2 Pievienojiet stiprinājumu montāžai pie sienas (ietilpst televizora komplektā) televizora

VS(L)

VS(S)

1,5 N∙m {15 kgf∙cm}

aizmugurē (lai tas atrastos paralēli sienai).

Piezīme

• Izmantojot elektrisko skrūvgriezi, iestatiet 1,5 N∙m {15 kgf∙cm} griezes momentu.

• Pārliecinieties, vai stiprinājums montāžai pie sienas ir rūpīgi piestiprināts televizoram. Lai pievienotu stiprinājumu montāžai pie sienas, izmantojiet tikai plakano skrūvgriezi. Izmantojot citu instrumentu, iespējams sabojāt stiprinājumu montāžai pie sienas, kā arī pašu televizoru.

Page 38

Tikai KD-75XE94xx, KD-55XE93xx

KD-75XE94xx

KD-55XE93xx

KD-75XE94xx

KD-55XE93xx

Jūsu televizors var tikt uzstādīts uz kronšteina montāžai pie sienas (nav iekļauts) tādā veidā, kādā tas ir iepakots kastē. Sagatavojiet televizoru kronšteinam montāžai pie sienas pirms vadu pieslēgšanas.

Ierīces aizsardzības un drošības nolūkos “Sony” stingri iesaka televizora uzstādīšanai pie sienas pieaicināt kvalificētus speciālistus. Neuzstādiet to saviem spēkiem.

• Rīkojieties saskaņā ar norādījumiem par kronšteinu montāžai pie sienas atbilstoši jūsu

modelim.

• Nodrošiniet, lai neizmantotās skrūves un galda statīvs tiktu uzglabāti drošā vietā, līdz jūs

vēlēsieties piestiprināt galda statīvu. Turiet skrūves bērniem nepieejamā vietā.

• Pārliecinieties, vai uz sienas televizoram ir pietiekami daudz vietas, un tā spēj noturēt svaru,

kas vismaz sešas reizes pārsniedz televizora svaru.

1 Noņemiet statīva pārsegu un terminālu pārsegus.

2 Izskrūvējiet skrūves no televizora aizmugures.

Page 39

3 Pievienojiet stiprinājumu montāžai pie sienas (ietilpst televizora komplektā) televizora

VS(L)

VS(S)

1,5 N∙m {15 kgf∙cm}

Kronšteins montāžai pie sienas (komplektā nav iekļauts)

Skrūve (neietilpst komplektā)

Kronšteins montāžai pie sienas (komplektā nav iekļauts)

Skrūve (neietilpst komplektā)

aizmugurē (lai tas atrastos paralēli sienai). (tikai KD-55XE93xx)

4 Pievienojiet kronšteinu montāžai pie sienas (komplektā nav iekļauts), izmantojot skrūves

(komplektā nav iekļautas).

KD-75XE94xx

KD-55XE93xx

Page 40

5 Atvienojiet galda statīvu no televizora.

Piezīme

• Izmantojot elektrisko skrūvgriezi, iestatiet 1,5 N∙m {15 kgf∙cm} griezes momentu.

• Ja lietojat kronšteinu montāžai pie sienas (neietilpst komplektā), nevarat izmantot dažus kabeļu turētājus televizora aizmugurē.

Page 41

Traucējummeklēšana

Updating...

Lai veiktu vispārīgu traucējummeklēšanu tādām problēmām kā melns ekrāns, nav skaņas, sastindzis attēls, televizors nereaģē vai nav interneta savienojuma, veiciet tālāk norādītās darbības.

1 Restartējiet televizoru, turot nospiestu

ieslēgšanas/izslēgšanas pogu uz tālvadības pults, līdz parādās paziņojums. Televizors tiks restartēts. Ja televizors nedarbojas normāli, atvienojiet maiņstrāvas vadu uz divām minūtēm un tad atkal pievienojiet.

2 Plašāku informāciju skatiet Palīdzības izvēlnē,

nospiežot pogu HELP uz tālvadības pults.

3 Izveidojiet televizora savienojumu ar

internetu un veiciet programmatūras atjaunināšanu.

4 Atveriet Sony atbalsta tīmekļa vietni

(informācija par to ir norādīta uz aizmugurējā vāka).

Kad tiek parādīts paziņojums [Pieejams jauns TV sistēmas programmatūras atjauninājums...].

Sony stingri iesaka veikt televizora programmatūras atjaunināšanu, izvēloties [Atjaunināt tūlīt]. Šie programmatūras atjauninājumi uzlabo jūsu televizora darbību vai pievieno jaunas funkcijas. Programmatūras atjaunināšanas laikā ekrānā tiks rādīts paziņojums [Updating…] (Atjaunina...), un LED indikators mirgos baltā krāsā.

Programmatūras atjaunināšanas laikā neatvienojiet strāvas padeves vadu. Ja atvienosiet, programmatūras atjaunināšana var nebeigties pilnīgi, un tas var izraisīt programmatūras disfunkciju. Programmatūras atjaunināšana var ilgt līdz 15 minūtēm.

Kad pieslēgsiet televizoru, tas var neieslēgties kādu brīdi, pat ja nospiedīsit ieslēgšanas/izslēgšanas pogu uz tālvadības pults vai televizora.

Tas ir tāpēc, ka sistēmas inicializācijai ir nepieciešams laiks. Nogaidiet aptuveni vienu minūti un tad spiediet pogu vēlreiz.

Problēmas un risinājumi

Ja LED indikators mirgo sarkanā krāsā.

 Saskaitiet, cik reizes tas iedegas (intervāla laiks ir

trīs sekundes). Atkārtoti palaidiet televizoru, uz divām minūtēm atvienojot maiņstrāvas vadu; pēc tam ieslēdziet televizoru. Ja problēma joprojām pastāv, atvienojiet maiņstrāvas vadu un sazinieties ar izplatītāju vai Sony servisa centru, nosaucot, cik reizes iedegas LED indikators.

Nevar uztver zemes apraides/kabeļtelevīzijas pakalpojumus.

 Pārbaudiet antenas/kabeļa savienojumu un

būstera iestatījumus.

 Izvēlieties zemes apraides/kabeļtelevīzijas

pakalpojumus, nospiežot DIGITAL/ANALOG uz tālvadības pults. Ja apraides pakalpojumi netiek parādīti, nospiediet TV un pēc tam nospiediet DIGITAL/ANALOG.

 Zemes apraides signālu var nomākt cits spēcīgs,

tuvumā esošs signāls. Digitālās regulēšanas iestatījumos izvēlieties opcijas [LNA (KAN ---)] iestatījumu [Izslēgts].

 Pārvācoties uz jaunām mājām vai mēģinot uztvert

jaunus apraides pakalpojumus, meklējiet pakalpojumu, izvēloties [Digitālā noskaņošana].

Nevar uztver satelīta pakalpojumu.

 Pārbaudiet satelīta kabeļa savienojumu.  Ja tiek parādīts paziņojums [Nav signāla. Tika

atklāta LNB pārslodze...], atvienojiet maiņstrāvas vadu. Pēc tam pārbaudiet, vai satelīta kabelis nav bojāts un vai satelīta kabeļuzmavā neveidojas signāla līnijas īsslēgums.

Tālvadības pults nedarbojas.

 Nomainiet baterijas.

Ir aizmirsta pārraižu vecāku kontroles parole.

 PIN koda laukā ievadiet 9999 un izvēlieties opciju

[PIN koda mainīšana].

Televizora korpuss kļūst silts.

 Ilgāku laiku izmantojot televizoru, tā korpuss kļūst

silts. Pieskaroties ar roku, var sajust karstumu.

Page 42

Specifikācijas

Sistēma

Paneļa sistēma

LCD (šķidro kristālu displeja) panelis, LED izgaismojums

Televizora sistēma

Atkarībā no jūsu valsts/reģiona/TV modeļa Analogi: B/G, D/K, I Digitālā: DVB-T/DVB-C

DVB-T2*

Satelīts*: DVB-S/DVB-S2

Krāsu sistēma

PAL, SECAM, NTSC3.58 (tikai video), NTSC4.43 (tikai video)

Kanālu pārklājums

Atkarībā no jūsu valsts/reģiona/TV modeļa Analogā: UHF/VHF/kabelis Digitāli: UHF/VHF/kabelis Satelīts*: starpfrekvence 950–2150 MHz

Skaņas izvade

KD-75XE94xx, KD-65XE93xx: 10 W + 10 W + 10 W + 10 W + 10 W + 10 W KD-55XE93xx: 5 W + 5 W + 10 W + 10 W + 10 W + 10 W

Bezvadu tehnoloģija

Protokols IEEE802.11ac/a/b/g/n (IEEE802.11ac var nebūt pieejams atkarībā no valsts/reģiona.) “Bluetooth” versija 4.1 Frekvenču diapazons(-i): WLAN 2,4 GHz/5 GHz, Bluetooth 2,4 GHz Radiofrekvenču jaudas raidītājs: 100 mW maks

TV programmatūras versija:

PKG_.___.____EUA Nospiediet HELP uz tālvadības pults, lai noskaidrotu programmatūras versiju.

* Ne visi televizoru komplekti aprīkoti ar DVB-T2 vai

DVB-S/S2 tehnoloģiju vai satelītantenas termināli.

Ievades/izvades ligzdas

Antena/kabelis

75 omu ārējais VHF/UHF terminālis

Satelītantena

Sievišķais F veida savienotājs, 75 omi. DiSEqC 1.0., LNB 13 V/18 V un 22 kHz signāls, Viena kabeļsadalne EN50494.

t/o AV IN 1

Video/audio ieeja (mini spraudnis)

/o COMPONENT IN

YPBPR (komponentais video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audio ievade (austiņu ligzdas)

t AV IN 2

Video ievade (standarta fonotapiņas ar Y veida ieeju)

HDMI IN 1, 2, 3, 4 (atbalsta 4K izšķirtspēju, savietojams ar HDCP 2.2)

Video:

*1 Tiek attēlots 3840 × 2160 p., kad ievade ir 4096 ×

2160 p.

*2 Tikai HDMI IN 2 / 3.

Audio: 5,1 kanālu lineārais PCM: 32, 44,1, 48, 88,2, 96, 176,4 un 192 kHz, 16, 20 un 24 biti, “Dolby Digital”, “Dolby Digital Plus” un “DTS”

ARC (Audio Return Channel) (tikai HDMI IN 3)

(Divu kanālu lineārais “PCM”: 48 kHz, 16 biti, “Dolby Digital”, “Dolby Digital Plus”, “DTS”)

DIGITAL AUDIO OUT (OPTICAL)

Digitālā optiskā ligzda (divu kanālu lineārais “PCM”: 48 kHz, 16 biti, “Dolby Digital”, “DTS”)

AUDIO OUT / (stereo mini spraudnis)

Austiņas, audio izeja, zemo frekvenču akustiskā sistēma

1, 2, 3 (HDD REC)*

USB ierīces pieslēgvieta ( 3 USB HDD ierīce REC funkcijai)

1. un 2. USB pieslēgvieta atbalsta ātras darbības (“High Speed”) USB (USB2.0).

3. USB pieslēgvieta atbalsta īpaši ātras darbības (“Super Speed”) USB (USB3.0).

Nosacītās piekļuves moduļa (CAM) ligzda

LAN

10BASE-T/100BASE-TX savienotājs (savienojuma ātrums var mainīties atkarībā no tīkla darbības vides. 10BASE-T/100BASE-TX sakaru ātrums un sakaru kvalitāte šim televizoram netiek garantēta.)

DC IN 24 V (tikai modeļiem ar komplektācijā iekļautu strāvas padeves adapteri)

Strāvas padeves adaptera ieeja

IR BLASTER*

IR Blaster kabeļa ievade (mini ligzda)

Page 43

Citi

Papild piederumi

Kronšteins montāžai pie sienas: SU-WL845 (tikai KD-75XE94xx, KD-65XE93xx) Kronšteins montāžai pie sienas: SU-WL840 (tikai KD-55XE93xx) Kronšteins montāžai pie sienas: SU-WL450 (tikai KD-65/55XE93xx)

Ekspluatācijas temperatūra

0ºC – 40ºC

Ekspluatācijas mitrums

10% - 80% rel. mitr. (bez kondensāta)

Jauda, izstrādājuma speciālā zīme un citi

Energopadeves prasības

izņemot modeļus ar komplektācijā iekļauto strāvas padeves adapteri 220 V - 240 V maiņstrāva, 50 Hz tikai modeļiem ar komplektācijā iekļautu strāvas padeves adapteri 24 V līdzstrāva ar strāvas padeves adapteri Nomināls: ieeja 220 V - 240 V maiņstrāva, 50 Hz

Enerģijas efektivitātes klase

KD-75XE94xx: B KD-65XE93xx: A KD-55XE93xx: B

Ekrāna izmērs (mērot pa diagonāli) (apm.)

KD-75XE94xx: 189,3 cm / 75 collas KD-65XE93xx: 163,9 cm / 65 collas KD-55XE93xx: 138,8 cm / 55 collas

Elektroenerģijas patēriņš [Standarta] režīmā

KD-75XE94xx: 298 W KD-65XE93xx: 164 W KD-55XE93xx: 137 W

[Spilgts] režīmā

KD-75XE9405: 495 W KD-65XE9305: 294 W KD-55XE9305: 227 W

Vidējais enerģijas patēriņš gadā*

KD-75XE94xx: 413 kWh KD-65XE93xx: 227 kWh KD-55XE93xx: 190 kWh

Elektroenerģijas patēriņš gaidstāves režīmā*3*

0,50 W (27 W programmatūras/EPG atjaunināšanas režīmā)

Ekrāna izšķirtspēja

3840 punkti (horizontāli) × 2160 rindas (vertikāli)

Izejas nomināls

USB 1/2: 5 V, , 500 mA maks. USB 3: 5 V, , 900 mA maks.

Izmēri (apm.) (p. × a. × dz.)

ar galda statīvu

KD-75XE94xx: 167,3 × 103,7 × 32,5 cm KD-65XE93xx: 145,1 × 91,3 × 29,5 cm KD-55XE93xx: 123,2 × 79,0 × 28,2 cm

bez galda statīva

KD-75XE94xx: 167,3 × 96,2 × 6,2 cm KD-65XE93xx: 145,1 × 83,8 × 3,9 cm KD-55XE93xx: 123,2 × 71,5 × 4,0 cm

Svars (apm.)

ar galda statīvu

KD-75XE94xx: 47,6 kg KD-65XE93xx: 42,4 kg KD-55XE93xx: 32,6 kg

bez galda statīva

KD-75XE94xx: 42,8 kg KD-65XE93xx: 38,2 kg KD-55XE93xx: 28,6 kg

*1 Tikai dažos reģionos/valstīs/dažiem televizoru

modeļiem.

*2 Elektroenerģijas patēriņš gadā aprēķināts,

pamatojoties uz elektroenerģijas patēriņu televizoram, kas darbojas 365 dienas, 4 stundas dienā. Faktiskais elektroenerģijas patēriņš būs atkarīgs no televizora izmantošanas veida.

*3 Norādītā gaidstāves jauda tiek sasniegta, kad

televizorā ir pabeigti nepieciešamie iekšējie procesi.

*4 Ja televizors ir pieslēgts tīklam, gaidstāves laikā

elektroenerģijas patēriņš palielinās.

Piezīme

• Pārsegu no TV nosacītās piekļuves moduļa (CAM) slota noņemiet vienīgi CAM paredzētās viedkartes ievietošanas nolūkos.

• Papildpiederumu pieejamība ir atkarīga no valsts/ reģiona/televizora modeļa/noliktavas.

• Dizains un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

Piezīmes par digitālās televīzijas funkciju

• Digitālā televīzija (DVB virszemes, satelīta

un kabeļa), interaktīvie pakalpojumi un tīkla funkcijas var nebūt pieejamas visās valstīs vai teritorijās. Dažas funkcijas var nebūt iespējotas vai nedarboties pareizi ar dažiem pakalpojumu sniedzējiem un tīkla

vidēm. Daži televīzijas pakalpojumu nodrošinātāji var prasīt samaksu par saviem pakalpojumiem.

• Šī televīzija atbalsta digitālo apraidi,

izmantojot MPEG-2, H.264/MPEG-4 AVC un H.265/HEVC kodekus, tomēr nevar garantēt saderība ar visiem operatoru/ pakalpojumu signāliem, kas laika gaitā var mainīties, nevar tikt garantēta.

Page 44

Informācija par preču zīmēm

• Termini HDMI un HDMI High-Definition Multimedia Interface un HDMI logotips ir HDMI Licensing LLC preču zīmes vai reģistrētas preču zīmes ASV un citās valstīs.

• Izgatavots pēc Dolby Laboratories licences. Dolby, Dolby Audio un dubultā D simboli ir Dolby Laboratories preču zīmes.

• “BRAVIA” un ir Sony Corporation preču zīmes.

• “Gracenote”, “Gracenote eyeQ”, “Gracenote VideoID”, “Gracenote Video Explore”, “Gracenote” logo un logotips, kā arī “Powered by Gracenote” logotips ir “Gracenote” ASV un/vai citās valstīs reģistrētas preču zīmes vai “Gracenote” preču zīmes.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup un Wi-Fi CERTIFIED logotips ir Wi-Fi Alliance preču zīmes vai reģistrētas preču zīmes.

• Informāciju par “DTS” patentiem skatiet vietnē http://patents.dts.com. Tiek ražots saskaņā ar “DTS, Inc.” licenci. “DTS“, simbols, kā arī “DTS“ kopā ar simbolu ir “DTS, Inc.“ reģistrētas preču zīmes, bet “DTS Digital Surround“ ir “DTS, Inc.“ preču zīme. © DTS, Inc. Visas tiesības paturētas.

• Bluetooth® vārdiskā preču zīme un logotipi ir uzņēmuma Bluetooth SIG, Inc. īpašums, un uzņēmumam Sony Corporation ir atļauts lietot šo preču zīmi un logotipus saskaņā ar iegūto licenci. Citas preču zīmes un citi tirdzniecības nosaukumi pieder to attiecīgajiem īpašniekiem.

• DiSEqC™ ir EUTELSAT preču zīme. Šis televizors atbalsta DiSEqC 1.0. Šis televizors nav paredzēts motorizētu antenu vadībai.

• TUXERA ir uzņēmuma Tuxera Inc. reģistrēta preču zīme ASV un citās valstīs.

• “USB-IF SuperSpeed USB Trident” logotips ir organizācijas “USB Implementers Forum, Inc.” reģistrēta preču zīme.

Page 45

Page 46

Turinys

SVARBUS PRANEŠIMAS . . . . . . . . . . . . . . . . .2

Saugos informacija. . . . . . . . . . . . . . . . . . . . . 3

Atsargumo priemonės . . . . . . . . . . . . . . . . . .6

Dalys ir valdikliai. . . . . . . . . . . . . . . . . . . . . 8

Valdikliai ir indikatoriai. . . . . . . . . . . . . . . . . . 8

Nuotolinio valdymo pulto naudojimas. . . 9

Nuotolinio valdymo pulto dalių aprašas. . . .9

Jungčių schema . . . . . . . . . . . . . . . . . . . . .11

TV montavimas prie sienos. . . . . . . . . . . 13

Pasirinktinio prie sienos tvirtinamo

laikiklio naudojimas . . . . . . . . . . . . . . . . . . . 13

SU-WL845 (KD-75XE94xx, KD-65XE93xx),

SU-WL840 (KD-55XE93xx) . . . . . . . . . . . . . . 14

SU-WL450 (Tik KD-65/55XE93xx) . . . . . . . . 14

Tik KD-75XE94xx, KD-55XE93xx. . . . . . . . . . 16

Trikčių šalinimas. . . . . . . . . . . . . . . . . . . . 19

Triktys ir jų šalinimo sprendimai . . . . . . . . . 19

Techniniai duomenys. . . . . . . . . . . . . . . . 20

Interneto ryšys ir duomenų privatumas

Kai atliekant pirmąją sąranką prijungiamas tinklas, šis gaminys jungiasi prie interneto, kad patikrintų interneto ryšį, o vėliau – kad sukonfigūruotų pradžios ekraną. Šiam ir visiems kitiems interneto ryšiams naudojamas jūsų IP adresas. Jei norite, kad jūsų IP adresas nebūtų naudojamas išvis, nenustatykite belaidžio interneto ryšio funkcijos ir neprijunkite interneto kabelio. Išsamesnė informacija apie interneto ryšius pateikiama kartu su privatumo informacija nustatymo ekranuose.

Įvadas

Dėkojame, kad pasirinkote šį „Sony“ gaminį. Prieš naudodami televizorių atidžiai perskaitykite šį vadovą ir pasilikite jį ateičiai.

Past abos

• Prieš pradėdami naudoti televizorių, būtinai perskaitykite „

Saugos informacija“ (3 psl.).

• Nustatymo vadove ir šiame vadove pateikti vaizdai bei iliustracijos yra tik pavyzdžiai ir gali skirtis nuo realaus gaminio.

• Modelio pavadinime „xx“ atitinka skaitmeninį žymėjimą, susijusį su dizainu, spalva arba televizijos sistema.

Nustatymo vadovo vieta

Nustatymo vadovas yra ant paminkštinimo televizoriaus dėžės viduje.

Žinynas/Žinynas

Žinyno funkcija skirta pateikti daug informacijos apie šį televizorių. Žinyno funkcija įjungiama paspaudžiant nuotolinio valdymo pulto mygtuką HELP. Nurodymus ir trikčių šalinimo informaciją galite rasti sąraše ar ieškodami pagal raktinius žodžius. Vadovui atverti parinkite žinyno meniu elementą [Žinynas]. Jei prijungsite televizorių prie interneto, žinyno funkcija ir informacija bus atnaujinta.

Identifikacinės etiketės vieta

Etiketės su nurodytu modelio numeriu, pagaminimo data (metai/mėnuo) ir vardine maitinimo įtampa yra užpakalinėje televizoriaus dalyje arba ant pakuotės. Jas rasite nuėmę stovo ir centrinį dangtelius.

Modeliai su pridedamu maitinimo adapteriu: Maitinimo adapterio modelio numerio ir serijos numerio etiketės yra apatinėje maitinimo adapterio dalyje.

ĮSPĖJIMAS

KAD UGNIS NEIŠPLISTŲ, ŽVAKES IR KITOKIUS ATVIROS UGNIES ŠALTINIUS LAIKYKITE ATOKIAI NUO ŠIO GAMINIO.

SVARBUS PRANEŠIMAS

Šio gaminio gamintojas yra Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonija, arba gaminys yra pagamintas pagal Sony Corporation užsakymą. Norėdami sužinoti dėl gaminio atitikties, pagrįstos Europos Sąjungos teisės aktais, kreipkitės į įgaliotą atstovą Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgija. Aptarnavimo ir garantinio aptarnavimo atveju kreipkitės adresu, nurodytu atskiruose aptarnavimo arba garantijos dokumentuose.

Page 47

Pranešimas apie radijo ryšio

9 mm

TV galinis dangtis

Sraigtas (M6) Prie sienos tvirtinamas

laikiklis

Sraigtas (M6)

Prie sienos tvirtinamas laikiklis

12 mm

TV galinis dangtis

Sraigtas (M6)

Prie sienos tvirtinamas laikiklis

9 mm - 13 mm

TV galinis dangtis

Sraigtas (M6) Prie sienos tvirtinamas

laikiklis

8 mm - 12 mm

įrangą

Šiuo dokumentu „Sony Corporation“ pareiškia, kad KD-75XE9405, KD-65XE9305, KD-55XE9305 tipų radijo įranga atitinka Direktyvos 1999/5/EB pagrindinius reikalavimus ir kitas aktualias nuostatas. Daugiau informacijos rasite adresu http://www.compliance.sony.de/

Ši radijo ryšio įranga gali būti naudojama ES nepažeidžiant galiojančių radijo spektro naudojimo reikalavimų.

Įspėjimas pirkėjams: ši informacija galioja tik įrangai, kuri parduodama šalyse, taikančiose ES direktyvas.

Šalys, kuriose galima naudotis beviele televizoriaus sistema: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT,

NL, PL, PT, SK, SI, ES, SE, UK, IS, LI , NO, CH, BG, RO, TR, AL, BA, M K, MD, RS, ME, Kosovas

Šią įrangą galima naudoti kitose, ne Europos šalyse.

Saugos informacija

ĮSPĖJIMAS

Baterijos neturėtų būti veikiamos aukštos temperatūros, pvz., saulės spindulių, ugnies ar pan. Televizoriaus niekada nestatykite ant nestabilaus paviršiaus. Televizorius gali nukristi ir stipriai sužeisti arba mirtinai sužaloti. Daugelio sužeidimų, ypač vaikams, galima išvengti laikantis šių paprastų atsargumo priemonių:  Naudoti televizoriaus gamintojo rekomenduojamas spinteles ar

stovus.

 Naudoti tik tokius baldus, ant kurių televizorius stovės saugiai.  Pasirūpinti, kad televizorius nestovėtų ant baldų paviršiaus

krašto.

 Nestatyti televizoriaus ant aukštų baldų (pvz., indaujų ar knygų

lentynų), jei baldai ir televizorius nėra tinkamai pritvirtinti prie tinkamos atramos.

 Nestatyti televizoriaus ant staltiesės ar kito audinio, kuris

padedamas po televizoriumi ant baldų.

 Supažindinti vaikus su pavojais, kurių gali kilti lipant ant baldų,

kai norima pasiekti televizorių ar jo valdiklius. Jei turimą televizorių ketinate palikti esamoje vietoje arba pakeisti jo vietą, laikykitės tų pačių anksčiau pateiktų nurodymų.

Montavimas/sąranka

Montuokite ir naudokite televizorių pagal šias instrukcijas, kad išvengtumėte bet kokio gaisro, elektros smūgio, žalos ir (arba) sužalojimų pavojaus.

Montavimas

• Televizorius turi būti sumontuotas šalia lengvai pasiekiamo

maitinimo lizdo.

• Pastatykite televizorių ant stabilaus, lygaus paviršiaus, kad jis

nenukristų ir nesužalotų arba nesugadintų turto.

• TV montuokite tokioje vietoje, kur jis nebūtų netyčia patrauktas,

pastumtas ar nuverstas.

• TV montuokite taip, kad ant stalo pastatomas TV stovas

neišsikištų iš už TV stovo (neprideto). Jei ant stalo pastatomas stovas išsikiš iš už TV stovo, TV komplektas gali pavirsti, nukristi ir sugesti arba sužaloti.

• Montavimo ant sienos darbus turi atlikti tik kvalifikuoti techniniai specialistai.

• Saugumo sumetimais primygtinai rekomenduojama naudoti „Sony“ priedus, įskaitant:  Prie sienos tvirtinamas laikiklis SU-WL845 (Tik KD-75XE94xx,

KD-65XE93xx)

 Prie sienos tvirtinamas laikiklis SU-WL840 (Tik KD-55XE93xx)  Prie sienos tvirtinamas laikiklis SU-WL450

(Tik KD-65/55XE93xx)

• Tvirtindami prie sienos tvirtinamą laikiklį prie TV komplekto, būtinai naudokite su prie sienos tvirtinamu laikikliu tiekiamus sraigtus. Tiekiami sraigtai turi būti naudojami kaip parodyta paveikslėlyje, kai matuojama nuo prie sienos tvirtinamo laikiklio tvirtinimo paviršiaus. Sraigtų skersmuo ir ilgis skiriasi pagal laikiklio, tvirtinamo prie sienos, modelį. Naudojant ne pateiktus, o kitus sraigtus, galima pažeisti televizoriaus vidų, televizorius gali nukristi ir t. t.  Pasirenkamas prie sienos tvirtinamas laikiklis (Tik SU-WL845,

SU-WL840) Viršutinė dalis

Apatinė dalis

 Pasirenkamas prie sienos tvirtinamas laikiklis

(Išs kyrus SU -WL845, S U-WL840)

KD-75XE94xx

KD-65/55XE93xx

Page 48

Gabenimas

4 mm - 7 mm

M4 varžtas (nepridedamas)

Varžt as

(nepridedamas)

Laidas (nepridedamas)

30 cm

10 cm 10 cm

10 cm

Palikite mažiausiai tiek vietos aplink televizorių.

30 cm

10 cm

Palikite mažiausiai tiek vietos aplink televizorių.

6 cm

• Prieš gabendami televizorių atjunkite visus kabelius.

• Dideliam televizoriui gabenti reikia dviejų arba trijų žmonių.

• Pernešdami TV komplektą rankomis, laikykite jį, kaip parodyta apačioje. Nespauskite LCD ekrano ir rėmo aplink ekraną.

• Atlikdami darbus ar montuodami televizorių jokiu būdu nepaguldykite jo.

• Gabenamą televizorių saugokite nuo kratymo ir per didelės vibracijos.

• Televizorių, gabenamą taisymui arba kraustantis, supakuokite į originalią dėžę ir pakavimo medžiagą.

Kad televizorius neapvirstų

Vėdinimas

• Niekada neuždenkite vėdinimo angų ir nieko nekišk ite į korpusą.

• Aplink televizorių palikite erdvės, kaip parodyta iliustracijoje.

• Primygtinai rekomenduojama naudoti „Sony“ prie sienos tvirtinamą laikiklį, kad būtų pakankama oro cirkuliacija.

Sumontuotas ant sienos

Sumontuotas su stovu

Page 49

• Siekiant užtikrinti tinkamą vėdinimą ir apsaugoti nuo dulkių ir

Oro cirkuliacija užblokuota.

Siena Siena

purvo kaupimosi:  Neguldykite televizoriaus plokščiai, nemontuokite apversto,

apsukto ar šonu.

 Nestatykite televizoriaus ant lentynos, kilimėlio, lovos arba

spintoje.

 Neuždenkite televizoriaus audiniu, pvz., užuolaidomis, arba

tokiais daiktais kaip laikraščiai ir pan.

 Nemontuokite televizoriaus taip, kaip parodyta žemiau

esančioje iliustracijoje.

Maitinimo laidas

Elkitės su maitinimo laidu ir lizdu kaip nurodyta, kad išvengtumėte bet kokio gaisro, elektros smūgio, žalos ir (arba) sužalojimų pavojaus:

 Naudokite tik „Sony“ pateiktą maitinimo laidą (ne kitų tiekėjų).  Iki galo įkiškite kištuką į maitinimo lizdą.  Televizorių naudokite tik su 220 V - 240 V kintamąja elektros

srove.

 Tiesdami kabelius savo pačių saugumui ištraukite maitinimo

laidą ir saugokitės, kad neužkliūtumėte už kabelių.

 Atjunkite maitinimo laidą iš maitinimo lizdo prieš atlikdami

veiksmus su televizoriumi ar jį judindami.

 Laikykite maitinimo laidą atokiai nuo karščio šaltinių.  Reguliariai ištraukite maitinimo kištuką ir nuvalykite. Jei kištukas

apdulkės ir sudrėks, gali suprastėti jo izoliacija, dėl to gali kilti gaisras.

Pastabo s

• Nenaudokite pateikto maitinimo laido su jokia kita įranga.

• Maitinimo laidų per daug nesuspauskite, nesulenkite ir nesusukite. Galite pažeisti arba sulaužyti šerdies laidininkus.

• Nemodifikuokite maitinimo laido.

• Nestatykite ant maitinimo laido nieko sunkaus.

• Atjungdami televizorių nuo tinklo netraukite už maitinimo laido.

• Nesujunkite per daug prietaisų į tą patį kištukinį maitinimo lizdą.

• Nenaudokite prastai tinkančio kištukinio maitinimo lizdo.

PASTABA ANT MAITINIMO ADAPTERIO (tik modeliams su pridedamu maitinimo adapteriu)

Įspėjimas

Siekdami sumažinti elektros smūgio riziką saugokite prietaisą nuo lietaus ar drėgmės. Kad išvengtumėte gaisro ar elektros smūgio pavojaus, nedėkite ant prietaiso skysčio pripildytų daiktų, pvz., vazų. Nestatykite šios įrangos mažose erdvėse, pvz., knygų lentynose ar pan.

• Pasirūpinkite, kad maitinimo lizdas būtų netoli įrangos ir lengvai pasiekiamas.

• Naudokite tik tiekiamą maitinimo adapterį ir maitinimo laidą.

• Nenaudokite kitų maitinimo adapterių. Jie gali sukelti gedimus.

• Maitinimo adapterį junkite į lengvai pasiekiamą maitinimo lizdą.

• Nevyniokite maitinimo laido ant maitinimo adapterio. Gali nutrūkti centrinis laidas ir (arba) gali sutrikti medijos imtuvo veikimas.

• Nelieskite maitinimo adapterio šlapiomis rankomi s.

• Pastebėję neįprastą maitinimo adapterio veikimą nedelsdami atjunkite jį nuo maitinimo lizdo.

• Prietaisas nuo maitinimo šaltinio neatjungiamas tol, kol jis prijungtas prie maitinimo lizdo, net jei jis nustatytas išsijungti.

• Ilgą laiką naudojamas, maitinimo adapteris įkaista: palietę ranka pajusite šilumą.

Draudžiama naudoti

Nemontuokite ir nenaudokite televizoriaus nurodytose vietose, aplinkoje ar situacijose, nes televizorius gali sugesti arba sukelti gaisrą, elektros smūgį, žalą ir (arba) sužalojimus.

Vieta:

• Lauke (tiesioginėje saulėkaitoje), pajūryje, laive ar kitoje vandens transporto priemonėje, automobilyje, medicinos įstaigose, nestabiliose vietose, šalia vandens, lietaus, drėgmės ar dūmų.

Aplinka:

• Vietos, kuriose yra karšta, drėgna ar itin daug dulkių; kuriose gali į vidų patekti vabzdžių; kuriose televizorių gali paveikti mechaninė vibracija; šalia degių objektų (žvakių ir kt.). Televizorių reikia saugoti nuo lašančių ar tyškančių skysčių, ant jo negalima statyti jokių daiktų su skysčiais, pvz., vazų.

Situacija:

• Kai rankos šlapios, esant nuimtam korpusui arba naudojant su priedais, kurių gamintojas nerekomenduoja naudoti. Atjunkite televizorių iš maitinimo lizdo ir nuo antenos perkūnijos metu.

• Televizoriaus statymas taip, kad išsikištų į atvirą erdvę. Į televizorių atsitrenkę žmonės gali susižeisti, o atsimušę daiktai gali pažeisti televizorių.

• Televizoriaus statymas drėgnoje ar dulkėtoje vietoje, patalpoje, kurioje yra riebaluotų dūmų ar garų (šalia viryklių ar oro drėkintuvų). Galimas gaisras, elektros smūgis ar įrangos deformacija.

• Televizoriaus statymas vietose, kurios veikiamos aukštos temperatūros, pvz., kur krinta tiesioginiai saulės spinduliai, šalia radiatorių arba oro šildytuvų. Tokiomis sąlygomis televizorius gali perkaisti ir dėl to deformuotis ir (arba) sugesti.

• Jei televizorius pastatytas viešosios pirties ar šilto baseino persirengimo kambaryje, jį gali pažeisti ore esanti siera ir pan.

• Jei norite geriausios vaizdo kokybės, saugokite ekraną nuo tiesioginio apšvietimo ar tiesioginių saulės spindulių.

• Nekilnokite televizoriaus iš šaltos patalpos į šiltą. Staigūs aplinkos temperatūros pokyčiai gali sukelti drėgmės kondensaciją. Dėl to televizorius gali rodyti prastą vaizdą ir (arba) prarasti spalvas. Jei vis dėlto televizorius buvo paveiktas staigių temperatūros pokyčių, prieš jį įjungdami palaukite, kol visiškai išgaruos drėgmė.

Sulūžusios dalys:

• Nieko nemeskite į televizorių. Ekrano stiklas gali sudūžti nuo smūgio ir sukelti rimtų sužalojimų.

• Jei įskils televizoriaus paviršius, nelieskite jo, kol neišjungsite iš maitinimo lizdo. Kitu atveju galima patirti elektros smūgį.

Kai nenaudojamas

• Jei kelias dienas neketinate naudotis televizoriumi, aplinkos apsaugos ir saugumo sumetimais jį reikėtų išjungti iš maitinimo tinklo.

• Paprastai išjungdami televizorių neatjungiate jo nuo maitinimo tinklo, tad dabar ištraukite kištuką iš maitinimo lizdo, kad išjungtumėte televizorių visiškai.

• Kai kuriuose televizoriuose yra funkcijų, kurios tinkamai veikia tik tada, kai televizorius paliktas veikti parengties režimu.

Dėl vaikų

• Neleiskite vaikams lipti ant televizoriaus.

• Laikykite mažus priedus vaikams nepasiekiamoje vietoje, kad vaikai jų netyčia neprarytų.

Page 50

Jei kyla tokių problemų...

Maks. 1,5 mm

(„F“ kištuko nuorodinis brėžinys)

Maks. 7 mm

Nedelsdami išjunkite televizorių ir ištraukite kištuką iš maitinimo lizdo, jei atsiranda bet kuri iš šių problemų. Kreipkitės į savo pardavėją arba „Sony“ aptarnavimo centrą, kad televizorių patikrintų kvalifikuoti techninės priežiūros specialistai.

Kai:

 Pažeistas maitinimo laidas.  Prastai tinka maitinimo lizdas.  Televizorius sugedo, nes buvo numestas, sutrenktas arba į jį kas

nors buvo mesta.

 Per korpuso angas į vidų pateko skysčio ar koks kietas daiktas.

Apie LCD televizoriaus temperatūrą

Kai LCD televizorius naudojamas ilgą laiką, korpusas aplink ekrano skydą įšyla. Palietę ranka galite pajusti karštį.

Atsargumo priemonės

Televizoriaus žiūrėjimas

• Televizorių žiūrėkite vidutinėje šviesoje, nes žiūrint televizorių silpnoje šviesoje arba labai ilgai, pavargsta akys.

• Naudodamiesi ausinėmis, nenustatykite per didelio garso, nes gali būti pažeista klausa.

Skystųjų kristalų (LCD) ekranas

• Nors LCD ekranas pagamintas naudojant aukšto tikslumo technologiją ir veikia su 99,99 proc. ar net daugiau vaizdo taškų, tačiau LCD ekrane nuolat gali pasirodyti juodų taškelių arba ryškių šviesos taškelių (raudonų, mėlynų arba žalių). Tai konstrukcinė LCD ekranų ypatybė, o ne gedimas.

• Nespauskite ir nebraižykite priekinio filtro, nedėkite ant šio televizoriaus jokių daiktų. Vaizdas gali tapti netolygus arba galite netgi sugadinti LCD ekraną.

• Jei televizorius bus naudojamas šaltoje vietoje, vaizdas gali tapti „dėmėtas“ arba užtemti. Tai ne gedimas. Šis reiškinys išnyksta pakilus temperatūrai.

• Nuolat rodant nejudančius paveikslėlius, gali atsirasti šešėlių. Po kelių akimirkų jie gali išnykti.

• Televizoriui veikiant jo ekranas ir korpusas įšyla. Tai nėra gedimas.

• LCD ekrane yra nedaug skystųjų kristalų. Vadovaukitės vietos potvarkiais ir taisyklėmis dėl utilizavimo.

Televizoriaus ekrano paviršiaus/korpuso tvarkymas ir valymas

Prieš valydami būtinai iš elektros lizdo ištraukite televizoriaus maitinimo laidą. Siekdami išvengti fizinio arba ekrano dangos nusidėvėjimo, laikykitės šių atsargumo priemonių:

• Dulkes nuo ekrano paviršiaus ar korpuso švelniai nubraukite drėgnu audiniu. Jei lieka dulkių, nušluostykite jas minkštu audiniu, šiek tiek sudrėkintu atskiestu švelniu valymo tirpalu.

• Nepurškite vandens arba detergento tiesiai ant televizoriaus. Jis gali nuvarvėti į ekrano apačią arba ant išorinių dalių, taip pakliūti į televizoriaus vidų ir sugadinti jį.

• Niekada nenaudokite jokio šveitiklio, šarminio arba rūgštinio valiklio, šveitimo miltelių arba lakaus tirpalo (pvz., spirito, benzolo, tirpiklio arba insekticido). Naudojant tokias medžiagas arba esant ilgesniam sąlyčiui su gumos arba vinilo medžiagomis, galima pažeisti ekrano paviršių ir korpuso medžiagą.

• Nelieskite televizoriaus rankomis, jei ant jų yra kokių nors cheminių medžiagų, pavyzdžiui, rankų ar apsaugos nuo saulės kremo.

• Tinkamam vėdinimui užtikrinti rekomenduojama periodiškai išsiurbti vėdinimo angas.

• Reguliuodami televizoriaus kampą, judinkite televizorių iš lėto, kad jis nenukristų ar nenuslystų nuo savo stalinio stovo.

Papildoma įranga

• Bet kokias papildomas detales arba įrangą, kuri skleidžia elektromagnetinius spindulius, laikykite atokiai nuo televizoriaus. Antraip gali atsirasti vaizdo iškraipymas ir (arba) triukšmas.

• Šios įrangos patikrinimo metu nustatyta, kad ji atitinka Direktyvoje dėl elektromagnetinio suderinamumo nurodytus apribojimus, kai prijungiamas trumpesnis nei 3 metrų signalo kabelis.

• Šios įrangos patikrinimo metu nustatyta, kad ji atitinka Direktyvoje dėl elektromagnetinio suderinamumo nurodytus apribojimus, kai prie antžeminės, palydovinės arba kabelinės televizijos prievado prijungiamas trumpesnis nei 30 metrų RF kabelis.

Rekomendacija dėl „F“ kištuko

Vidinis laidas iš jungiamosios dalies turi išsikišti ne daugiau nei

mm.

1,5

Bevielė įrenginio funkcija

• Nenaudokite šio prietaiso prie medicininės įrangos (širdies stimuliatoriaus ir pan.), nes dėl to medicininė įranga gali veikti netinkamai.

• Nors šis įrenginys siunčia ir gauna užšifruotus signalus, saugokitės neleistino informacijos perėmimo. Mes negalime prisiimti atsakomybės už dėl to kylančias problemas.

• Šią įrangą reikia įdiegti ir naudoti taip, kad nuo jos antenos ir žmogaus kūno būtų bent 20 cm atstumas.

Įspėjimas dėl elgesio su nuotolinio valdymo pultu

• Dėdami baterijas, laikykitės tinkamo poliškumo.

• Nenaudokite kartu skirtingo tipo arba senų ir naujų baterijų.

• Utilizuokite baterijas aplinkai nekenkiančiu būdu. Tam tikruose regionuose gali būti baterijų utilizavimo taisyklės. Teiraukitės savo vietos valdžios institucijų.

• Atsargiai elkitės su nuotolinio valdymo pultu. Nemėtykite ir nelipkite ant jo, nepilkite ant jo skysčių.

• Nedėkite nuotolinio valdymo pulto netoli šilumos šaltinio, tiesioginių saulės spindulių veikiamoje vietoje arba drėgname kambaryje.

Televizoriaus utilizavimas

Atitarnavusių elektrinių ir elektroninių įrenginių utilizavimas (ši direktyva galioja tik Europos Sąjungos ir kitoms Europos šalims, kur yra taikoma rūšiuotų atliekų surinkimo sistema)

Šis ženklas ant gaminio arba ant jo įpakavimo

kartu su buitinėmis atliekomis. Jį reikia pristatyti į atitinkamą surinkimo punktą, kur galima priduoti antriniam perdirbimui numatytus elektrinius ir elektroninius įrenginius. Teisingai utilizuodami šį produktą padėsite išvengti potencialių neigiamų pasekmių aplinkai ir žmonių sveikatai, kurios galėtų būti dėl neteisingo atsilaisvinimo nuo šio gaminio. Perdirbant medžiagas yra tausojami gamtos ištekliai. Išsamesnę informaciją dėl šio gaminio antrinio perdirbimo Jums gali pateikti miesto savivaldybė, atliekų tvarkymo tarnybos atstovas arba parduotuvėje, kurioje įsigijote gaminį.

nurodo, kad šio gaminio negalima utilizuoti

Page 51

Išnaudotų baterijų utilizavimas (ši direktyva galioja tik Europos Sąjungos ir kitoms Europos šalims, kur yra taikoma rūšiuotų atliekų surinkimo sistema)

nurodo, kad su šiuo gaminiu komplektuojamos baterijos negalima išmesti su buitinėmis atliekomis. Ant kai kurių baterijų šis simbolis gali būti atvaizduotas kartu su cheminio elemento simboliu. Gyvsidabrio (Hg) arba švino (Pb) cheminio elemento simbolis yra nurodomas, jeigu baterijoje yra daugiau nei 0,0005 % gyvsidabrio arba daugiau nei 0,004 % švino. Teisingai utilizuodami tokias baterijas padėsite išvengti potencialių neigiamų pasekmių aplinkai ir žmonių sveikatai, kurios galėtų būti dėl neteisingo atsilaisvinimo nuo baterijos. Perdirbant medžiagas yra tausojami gamtos ištekliai. Tuo atveju, jeigu gaminio saugumo, veikimo arba duomenų integralumo užtikrinimui yra reikalingas nepertraukiamas ryšys su įmontuota baterija, ją yra leistina keisti tik kvalifikuotam serviso specialistui. Kad užtikrintumėte teisingą išnaudotos baterijos utilizavimą, nugabenkite ją į atitinkamą surinkimo punktą, kur galima priduoti antriniam perdirbimui numatytus elektrinius ir elektroninius įrenginius. Jeigu naudojate kitą bateriją, prašome, perskaitykite skyrių apie tai, kaip galima saugiai išimti bateriją iš gaminio. Nugabenkite bateriją į atitinkamą surinkimo punktą, kur galima priduoti antriniam perdirbimui išnaudotas baterijas. Išsamesnę informaciją dėl šio gaminio arba jo baterijos antrinio perdirbimo Jums gali pateikti miesto savivaldybė, atliekų tvarkymo tarnybos atstovas arba parduotuvėje, kurioje įsigijote gaminį.

Šis ženklas ant baterijos arba ant įpakavimo

Page 52

Dalys ir valdikliai



Valdikliai ir indikatoriai

 (Maitinimas) /+/-

Jei televizorius išjungtas,

Jam įjungti spauskite .

Jei televizorius įjungtas,

Jei norite išjungti, paspauskite ir palaikykite

.

Spaudinėdami  pakeiskite funkciją, tada spauskite mygtuką + arba –, kad:

• Sureguliuotumėte garsumą.

• Pasirinktumėte kanalą.

• Pasirinktumėte į televizorių įvedamo signalo šaltinį.

 Nuotolinio valdymo jutiklis* / Šviesos

* Nieko nedėkite arti jutiklio.

jutiklis*

Apšvietimo šviesios diodas įsižiebia arba mirksi priklausomai nuo TV būsenos. Daugiau informacijos pateikiama žinyne.

/ Apšvietimo šviesos diodas

Page 53

Nuotolinio valdymo pulto naudojimas

MIC

Nuotolinio valdymo pulto dalių aprašas

Nuotolinio valdymo pulto forma, jo mygtukai, jų vieta ir funkcijos gali skirtis atsižvelgiant į jūsų regiono/šalies/televizoriaus modelį.

/ (Įvesties pasirinkimas/Teksto

sustabdymas)

TV režimu: Įjunkite ir pasirinkite įvesties šaltinį. Teksto režimu: Sustabdykite esamą puslapį.

(Mikrofonas)

Naudokite balso funkciją (t. y. įvairaus turinio ieškokite balsu).

 (TV parengtis)

Įjunkite arba išjunkite TV (parengties režimu).

DIGITAL/ANALOG

Perjunkite tarp skaitmeninio ir analoginio režimų.

TV/RADIO

Perjunkite tarp TV ar RADIO transliacijų.

SYNC MENU

Atidarykite „BRAVIA Sync“ meniu.

EXIT

Grįžkite į ankstesnį ekraną arba išeikite iš meniu. Kai yra prieinama interaktyvios taikomosios programos paslauga, paspauskite mygtuką, kad išjungtumėte paslaugą.

 Skaitmenų mygtukai

/ (Informacija / Teksto rodymas)

Atidarykite informaciją.

Page 54

 (Tekstas)

Atidarykite tekstinę informaciją.

 Google Play

Prisijunkite prie „Google Play“ interneto paslaugos.

NETFLIX (tik tam tikruose regionuose/ šalyse/televizoriaus modeliuose)

Pasiekite „NETFLIX“ internetinę paslaugą.

Spalvoti mygtukai

Atlikite atitinkamą priskirtą funkciją.

 ACTION MENU

Atidarykite kontekstinių funkcijų sąrašą.

• Perjunkite TV kanalą ar įvestį iš kitų įrenginių.

• Įjunkite televizorių, kad būtų parodytas televizijos kanalas arba įvestis.

GUIDE/

Atidarykite skaitmeninį programų gidą.

BACK/

Grįžkite į ankstesnį ekraną.

HOME

Atidarykite TV pagrindinį meniu.

DISCOVER

Iškvieskite turinio juostą, kad galėtumėte ieškoti turinio.

//// (Elemento pasirinkimas / įvedimas)

 +/– (Garsumas)

Sureguliuokite garsumą.

(Peršokti)

Peršokite pirmyn ar atgal tarp dviejų kanalų arba įvesčių. TV kaitalios tarp dabartinio kanalo arba įvesties ir paskutinio pasirinkto kanalo arba įvesties.

 (Nutildymas)

Nutildykite garsą. Norėdami atkurti garsą, paspauskite mygtuką dar kartą.

PROG +/–//

TV režimu: Pasirinkite kanalą. Teksto režimu: Pasirinkite kitą () arba ankstesnį () puslapį.

 AUDIO

Keiskite šiuo metu žiūrimos programos kalbą.

//////

Valdykite laikmenų turinį TV ir prijungtame su „BRAVIA Sync“ suderintame įrenginyje.

(Subtitrų nustatymai)

Įjunkite arba išjunkite subtitrus (jei yra tokia funkcija).

HELP

Atidarykite žinyno meniu. Informacijos vadovą galima pasiekti čia.

 REC

Įrašykite dabartinę programą, naudodamiesi USB HDD įrašymo funkcija.

TITLE LIST

Atidarykite pavadinimų sąrašą.

Page 55

Jungčių schema

< 14 mm < 14 mm

Ausinės/namų garso sistema/ žemųjų dažnių garsiakalbis

Skaitmeninis fotoaparatas/ vaizdo kamera/ USB atmintinė

Namų garso sistema su ARC/ HDMI įrenginys

Kabelis/ antena/ televizijos priedėlis

DVD leistuvas su komponentine išvestimi

Kelvedis

VCR/vaizdo žaidimų įranga/ DVD leistuvas/ vaizdo kamera

VCR/vaizdo žaidimų įranga/ DVD leistuvas/ vaizdo kamera/ televizijos priedėlis*

Skaitmeninis fotoaparatas/ vaizdo kamera/ USB atmintinė

HDMI įrenginys

Namų garso sistema su optine garso įvestimi

HDMI įrenginys

IR Blaster

Sąlyginės prieigos modulis

Palydov inė įvestis

Daugiau informacijos apie ryšius pateikiama žinyne, kurį pasieksite nuotolinio valdymo pulte paspaudę mygtuką HELP.

Page 56

 USB 1/2, USB 3 (HDD REC)*

3,5 mm

1: L 2: Vaizdas 3: Įžeminimas 4: R

3214

< 21 mm

< 12 mm

• Prijungtas stambus USB įrenginys gali trukdyti kitiems prijungtiems įrenginiams.

• Jei norite prijungti stambų USB įrenginį, junkite jį į lizdą USB 1.

 AUDIO OUT /

• Palaikomas tik 3 kontaktų stereofoninis minikištukas.

• Norėdami klausytis TV garso per prijungtą įrangą, paspauskite HOME. Pasirinkite [Nustatymai] t [Garsas] t [Ausinių / garso išvestis] ir pasirinkite norimą elementą.

/ AV IN 1

• Kompozicinei jungčiai naudokite ilginamąjį analoginio signalo kabelį (nepridedamas).

•

 IR BLASTER*

 HDMI IN 1/2/3/4

• Jei norite prijungti skaitmeninę garso sistemą, suderinamą su garso grįžties kanalo (ARC) technologija, naudokite lizdą HDMI IN 3. Kitaip bus būtina papildoma jungtis su DIGITAL AUDIO OUT (OPTICAL).

•

 (Palydovinė įvestis),  (RD įvestis)

• Jungtys antžeminės/kabelinės ir palydovinės televizijų kabeliams. Prijungimo veiksmai: SUB. t Antenna t MAIN

• Lizdą SUB. naudokite tik jungdami dviejų imtuvų režimą, išskyrus atvejus, kai naudojama paskirstymo vienu laidu technologija (EN50494).

 CAM (sąlyginės prieigos modulis)

• Leidžia pasiekti mokamas TV paslaugas. Išsamios informacijos ieškokite prie CAM pridėtame instrukcijų vadove.

• Išmaniosios kortelės nekiškite tiesiai į TV CAM lizdą. Ji turi būti įtaisyta į įgalioto pardavėjo tiekiamą sąlyginės prieigos modulį.

• CAM nepalaikomas kai kuriose šalyse/ regionuose. Tikslesnę informaciją gali suteikti įgaliotas pardavėjas.

• Kai po internetinio vaizdo įrašo perjungiate skaitmeninę programą, gali būti parodytas CAM pranešimas.

*1 Jei norite prijungti monofoninę įrangą, junkite prie

L (MONO) garso lizdo.

*2 Išoriniam įrenginiui, kuriame yra tik SCART AV OUT

jungtis, naudokite SCART-RCA adapterį.

*3 Tik kai kuriuose regionuose/šalyse/TV modeliuose.

Page 57

TV montavimas prie sienos

KD-75XE94xx

KD-65XE93xx

KD-55XE93xx

Pasirinktinio prie sienos tvirtinamo laikiklio naudojimas

Šioje TV naudojimo instrukcijoje parodyti tik paruošiamieji TV montavimo prie sienos etapai.

Pirkėjams:

Dėl saugumo ir siekdama apsaugoti gaminį, bendrovė „Sony“ griežtai rekomenduoja, kad TV montavimo darbus atliktų „Sony“ prekybos atstovai ar licencijuoti tiekėjai. Nebandykite jo montuoti patys.

„Sony“ prekybos atstovams ir tiekėjams:

Šio gaminio montavimo, periodinės priežiūros ir patikrinimo metu visą dėmesį skirkite saugai.

Šį gaminį privalo įrengti tik profesionalus montuotojas, išmokytas nustatyti, ar siena yra pakankamai stipri, kad išlaikytų televizoriaus svorį. Jei montuojant televizorius nebus tinkamai pritvirtintas, jis gali nukristi ir sunkiai sužeisti. „Sony“ neatsako už žalą ar traumą, kilusią netinkamai elgiantis, netinkamai sumontavus ar sumontavus kitą nei nurodytas gaminys. Jūsų įstatyminės teisės (jei tokios yra) nesikeičia.

Jei norite televizorių pritvirtinti prie sienos, naudokite prie sienos tvirtinamą laikiklį SU-WL845 (nepridedamas) (tik KD-75XE94xx, KD-65XE93xx), SU-WL840 (nepridedamas) (tik KD-55XE93xx) arba SU-WL450 (nepridedamas) (tik KD-65/55XE93xx). Montuodami prie sienos tvirtinamą laikiklį taip pat žr. prie sienos tvirtinamo laikiklio naudojimo instrukciją ir montavimo nurodymus.

Past abos

• Išsuktus sraigtus laikykite saugioje ir vaikams nepasiekiamoje vietoje.

• Įsitikinkite, kad ant sienos yra pakankamai vietos televizoriui ir kad siena gali atlaikyti bent šešis kartus didesnį svorį, nei sveria televizorius.

Prie sienos tvirtinamo laikiklio, skirto Jūsų TV modeliui, montavimo instrukcijas rasite tinklalapyje: www.sony.eu/tv/wall-mount-bracket-manual

Nuimkite stovo dangtį ir jungčių dangtelius.

Page 58

SU-WL845 (KD-75XE94xx, KD-65XE93xx), SU-WL840 (KD-55XE93xx)

KD-75XE94xx

KD-65/55XE93xx

Išsukite varžtus televizoriaus nugarėlėje.

SU-WL450 (Tik KD-65/55XE93xx)

1 Išsukite varžtus televizoriaus nugarėlėje.

Page 59

2 Pritvirtinkite tvirtinimo prie sienos elementą (pridedama su televizoriumi) televizoriaus

VS(L)

VS(S)

1,5 N∙m {15 kgf∙cm}

nugarėlėje (kad būtų lygiagretu sienai)..

Past abos

• Jei naudojate elektrinį suktuvą, nustatykite maždaug 1,5 N·m {15 kgf·cm} sukimo momentą.

• Tvirtindami tvirtinimo prie sienos elementus būtinai juos priveržkite. Tvirtindami tvirtinimo prie sienos elementą naudokite tik plokščiąjį atsuktuvą. Jei naudosite kitą įrankį, tvirtinimo prie sienos elementus galite priveržti per stipriai ir sugadinti televizorių.

Page 60

Tik KD-75XE94xx, KD-55XE93xx

KD-75XE94xx

KD-55XE93xx

KD-75XE94xx

KD-55XE93xx

Jūsų televizorius gali būti montuojamas naudojant prie sienos tvirtinamą laikiklį (parduodamas atskirai). (Ant stalo pastatomo stovo nuėmimas nuo televizoriaus). Pirmiausia paruoškite televizorių montavimui naudojant prie sienos tvirtinamą laikiklį, tik tada sujunkite kabelius.

Dėl saugumo ir siekdama apsaugoti gaminį, bendrovė „Sony“ griežtai rekomenduoja, kad TV tvirtinimo prie sienos darbus atliktų kvalifikuoti darbuotojai. Nebandykite jo montuoti patys.

• Vadovaukitės instrukcijomis, pateiktomis su jūsų modeliui tinkamu prie sienos tvirtinamu

laikikliu.

• Nenaudojamus sraigtus ir ant stalo pastatomą stovą laikykite saugioje vietoje. Varžtus

laikykite mažiems vaikams nepasiekiamoje vietoje.

• Įsitikinkite, kad ant sienos yra pakankamai vietos televizoriui ir kad siena gali atlaikyti bent

šešis kartus didesnį svorį, nei sveria televizorius.

1 Nuimkite stovo dangtį ir jungčių dangtelius.

2 Išsukite varžtus televizoriaus nugarėlėje.

Page 61

3 Pritvirtinkite prie sienos tvirtinamą laikiklį (nepridedamas) naudodami varžtus

VS(L)

VS(S)

1,5 N∙m {15 kgf∙cm}

Prie sienos tvirtinamas laikiklis (nepridedamas)

Varžtas (nepridedamas)

Prie sienos tvirtinamas laikiklis (nepridedamas)

Varžtas (nepridedamas)

(nepridedamas). (Tik KD-55XE93xx)

4 Pritvirtinkite prie sienos tvirtinamą laikiklį (nepridedamas) naudodami varžtus

(nepridedamas).

KD-75XE94xx

KD-55XE93xx

Page 62

5 Nuimkite ant stalo pastatomą stovą nuo televizoriaus.

Past abos

• Jei naudojate elektrinį suktuvą, nustatykite maždaug 1,5 N·m {15 kgf·cm} sukimo momentą.

• Naudojant prie sienos tvirtinamą laikiklį (nepridedamas), negalima naudoti kai kurių laido laikiklių televizoriaus gale.

Page 63

Trikčių šalinimas

Updating...

Bendroji trikčių šalinimo informacija kilus šioms problemoms: juodas ekranas, nėra garso, užstrigęs vaizdas, televizorius neatsako arba nutrūko tinklo ryšys – atlikite toliau nurodytus veiksmus.

1 Paleiskite televizorių iš naujo nuotolinio

valdymo pulte paspausdami įjungimo / išjungimo mygtuką ir palaikydami, kol pasirodys pranešimas. Televizorius bus paleistas iš naujo. Jei televizoriaus problemos nepavyksta išspręsti, pabandykite televizorių atjungti nuo maitinimo lizdo, palaukti dvi minutes, tada vėl prijungti.

2 Žr. žinyno meniu paspausdami nuotolinio

valdymo pulto mygtuką HELP.

3 Prijunkite televizorių prie interneto ir

atnaujinkite programinę įrangą.

4 Apsilankykite Sony pagalbos svetainėje

(informacija pateikiama nugarėlėje).

Kai parodomas pranešimas [Išleistas telev. sistemos programinės įrangos atnaujinimas...].

Sony primygtinai rekomenduoja atnaujinti televizoriaus programinę įrangą – pasirinkite [Atnaujint dabar]. Šie programinės įrangos atnaujinimai pagerina televizoriaus veikimą arba suteikia naujų funkcijų. Pasirodys toliau pateikiamas ekranas su pranešimu [Updating…] (Atnaujinama…), naujinant programinę įrangą apšvietimo LED mirksi balta spalva.

Kol atnaujinama programinė įranga, neatjunkite KS maitinimo laido. Antraip programinė įranga gali būti atnaujinta ne visiškai ir dėl to gali veikti netinkamai. Programinės įrangos atnaujinimas gali trukti iki 15 minučių.

Kai televizorių prijungiate prie maitinimo, jo gali nepavykti įjungti netgi paspaudus įjungimo mygtuką nuotoliniame valdymo pulte arba ant televizoriaus.

Sistemai paleisti reikia laiko. Palaukite maždaug vieną minutę, tada junkite dar kartą.

Triktys ir jų šalinimo sprendimai

Kai apšvietimo LED mirksi raudona spalva.

 Suskaičiuokite, kiek kartų sumirksi (trijų sekundžių

intervalu). Paleiskite televizorių iš naujo – dviem minutėms atjunkite maitinimo laidą, paskui vėl įjunkite televizorių. Jei problema išlieka, atjunkite maitinimo laidą ir kreipkitės į pardavėją arba Sony techninės priežiūros centrą, nurodydami, kiek kartų sumirksėjo apšvietimo LED.

Skaitmeninės antžeminės / kabelinės televizijos paslauga negalima naudotis.

 Patikrinkite antenos / kabelio jungtį ir stiprintuvo

nustatymus.

 Pasirinkite antžeminę/kabelinę paslaugą

paspausdami DIGITAL/ANALOG ant nuotolinio valdymo pulto. Jei transliavimo paslauga nerodoma, paspauskite TV, o tada – DIGITAL/ ANALOG.

 Skaitmeninės antžeminės televizijos signalas gali

būti slopinamas, jei šalia siunčiamas stiprus kitas signalas. Skaitmeninio derinimo nustatymuose [„LNA“ (Kanalai ---)] nustatykite kaip [Išjungta].

 Persikėlę į naujus namus arba norėdami

pasinaudoti naujomis paslaugomis, pasirinkdami [Skaitmeninis derinimas] pabandykite atlikti paslaugų paiešką.

Palydovinės televizijos paslauga negalima naudotis.

 Patikrinkite palydovo kabelio jungtį.  Kai parodomas pranešimas [Nėra signalo. Aptikta

LNB perkrova...], atjunkite maitinimo laidą. Tada įsitikinkite, kad palydovo kabelis nesugadintas, o palydovo jungtyje nėra trumpojo signalo linijos jungimo.

Neveikia nuotolinio valdymo pultas.

 Pakeiskite baterijas.

Pamiršote transliacijų slaptažodžio tėvų užraktą.

 Kaip PIN kodą įveskite 9999 ir pasirinkite [Pakeisti

PIN kodą].

Televizoriaus aplinka įšyla.

 Jei televizorius naudojamas ilgesnį laiko tarpą, jo

aplinka įšyla. Prilietę televizorių ranka galite pajusti karštį.

Page 64

Techniniai duomenys

Sistema

Skydo sistema

LCD (skystųjų kristalų ekranas), foninio apšvietimo šviesos diodas

Televizijos sistema

Priklauso nuo šalies/pasirinkto regiono/ televizoriaus modelio

Analoginė: B/G, D/K, I Skaitmeninė: DVB-T/DVB-C

Palydovas*: DVB-S/DVB-S2

Spalvinė sistema

PAL, SECAM, NTSC3.58 (tik vaizdo įvestis), NTSC4.43 (tik vaizdo įvestis)

Kanalų aprėptis

Priklauso nuo šalies/pasirinkto regiono/ televizoriaus modelio

Analoginė: UHF/VHF/kabelinė Skaitmeninė: UHF/VHF/kabelinė Palydovas*: IF dažnis 950-2150 MHz

Garso išvestis

KD-75XE94xx, KD-65XE93xx: 10 W + 10 W + 10 W + 10 W + 10 W + 10 W KD-55XE93xx: 5 W + 5 W + 10 W + 10 W + 10 W + 10 W

Belaidė technologija

Protokolas IEEE802.11ac/a/b/g/n (Kai kuriose šalyse/regionuose IEEE802.11ac gali būti neprieinamas.) „Bluetooth“ 4.1 versija Dažnių juosta (-os): WLAN 2,4 GHz/5 GHz, Bluetooth 2,4 GHz Radijo dažnių galios siųstuvas: 100 mW, MAX

TV programinės įrangos versija:

PKG_.___.____EUA Programinės įrangos versiją galite sužinoti paspaudę HELP ant nuotolinio valdymo pulto.

* Ne visuose televizoriuose yra DVB-T2 ar DVB-S/S2

technologija arba palydovinės antenos lizdas.

Įvesties/išvesties lizdai

Antena/kabelis

75 omų išorinis gnybtas VHF/UHF

Palydovinė antena

Vidinė F tipo jungtis, 75 omų. „DiSEqC 1.0“, LNB 13 V/18 V & 22 kHz tonas, paskirstymas vienu kabeliu EN50494.

t/o AV IN 1

Vaizdo / garso įvestis (mažasis lizdas)

DVB-T2*

/o COMPONENT IN

YPBPR (komponentinis vaizdas): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Garso įvestis (fono-signalo lizdai)

t AV IN 2

Vaizdo įvestis (bendras fono signalo kontaktas su Y įvestimi)

HDMI IN 1, 2, 3, 4 (palaikoma 4K skyra, Suderinamas su HDCP 2.2)

Vaizdas:

*1 3840 × 2160 p rodoma, kai įvesta 4096 × 2160 p. *2 Tik HDMI IN 2 / 3.

Garsas: 5,1 kanalo tiesinė PCM: 32, 44,1, 48, 88,2, 96, 176,4 ir 192 kHz, 16, 20 ir 24 bitai, „Dolby Digital“, „Dolby Digital Plus“ ir DTS

„ARC“ („Audio Return Channel“) (tik HDMI IN 3)

(Dviejų kanalų linijinis PCM: 48 kHz, 16 bitai, „Dolby Digital“, „Dolby Digital Plus“, „DTS“)

DIGITAL AUDIO OUT (OPTICAL)

Skaitmeninis optinis lizdas (Dviejų kanalų linijinis PCM: 48 kHz, 16 bitai, „Dolby Digital“, „DTS“)

AUDIO OUT / (stereofoninis mini lizdas)

Ausinės, garso išvestis, žemųjų dažnių garsiakalbis

1, 2, 3 (HDD REC)*

USB įrenginio prievadas ( 3 USB standžiojo disko įrenginys funkcijai REC) 1 ir 2 USB prievadai palaiko didelės spartos USB (USB2.0). 3 USB prievadas palaiko „Super Speed“ USB (USB3.0).

CAM (sąlyginės prieigos modulio) anga

LAN

„10BASE-T/100BASE-TX“ jungtis (pagal tinklo veikimo aplinką sujungimo greitis gali skirtis, „10BASE-T/100BASE-TX“ ryšio greitis ir ryšio kokybė šiam televizoriui negarantuojami).

DC IN 24 V (tik modeliams su pridedamu

maitinimo adapteriu)

Maitinimo adapterio įvestis

IR BLASTER*

„IR Blaster“ laido įvesties lizdas (minikištukas)

Page 65

Kita

Papildomi priedai

Prie sienos tvirtinamas laikiklis: SU-WL845 (Tik KD-75XE94xx, KD-65XE93xx) Prie sienos tvirtinamas laikiklis: SU-WL840 (Tik KD-55XE93xx) Prie sienos tvirtinamas laikiklis: SU-WL450 (Tik KD-65/55XE93xx)

Eksploatavimo temperatūra

0 ºC – 40 ºC

Eksploatavimo drėgmė

10 % – 80 % santykinis oro drėgnis (be kondensacijos)

Maitinimo informacija, gaminio duomenys ir kita

Maitinimo įtampa

išskyrus modelius su pridedamu maitinimo adapteriu 220 V – 240 V (kintamoji srovė), 50 Hz tik modeliai su pridedamu maitinimo adapteriu 24 V DC naudojant maitinimo adapterį Parametrai: 220 V – 240V (kintamoji srovė), 50Hz

Energijos efektyvumo klasė

KD-75XE94xx: B KD-65XE93xx: A KD-55XE93xx: B

Ekrano dydis (išmatuotas įstrižai) (apie)

KD-75XE94xx: 189,3 cm / 75 colių KD-65XE93xx: 163,9 cm / 65 colių KD-55XE93xx: 138,8 cm / 55 colių

Naudojama galia [Standartinis] režimu

KD-75XE94xx: 298 W KD-65XE93xx: 164 W KD-55XE93xx: 137 W

[Ryškus] režimu

KD-75XE9405: 495 W KD-65XE9305: 294 W KD-55XE9305: 227 W

Vidutinės metinės elektros energijos sąnaudos*

KD-75XE94xx: 413 kWh KD-65XE93xx: 227 kWh KD-55XE93xx: 190 kWh

Naudojama galia parengties režimu*3*

0,50 W (27 W programinės įrangos arba EPG naujinimo režimu)

Ekrano skiriamoji geba

3840 taškų (horizontaliai) × 2160 linijų (vertikaliai)

Nominali išvestis

USB 1/2: 5 V, , 500 mA maks. USB 3: 5 V, , 900 mA maks.

Matmenys (apie) (p × a × g)

Su ant stalo pastatomu stovu

KD-75XE94xx: 167,3 × 103,7 × 32,5 cm KD-65XE93xx: 145,1 × 91,3 × 29,5 cm KD-55XE93xx: 123,2 × 79,0 × 28,2 cm

Be ant stalo pastatomo stovo

KD-75XE94xx: 167,3 × 96,2 × 6,2 cm KD-65XE93xx: 145,1 × 83,8 × 3,9 cm KD-55XE93xx: 123,2 × 71,5 × 4,0 cm

Masė (apie)

Su ant stalo pastatomu stovu

KD-75XE94xx: 47,6 kg KD-65XE93xx: 42,4 kg KD-55XE93xx: 32,6 kg

Be ant stalo pastatomo stovo

KD-75XE94xx: 42,8 kg KD-65XE93xx: 38,2 kg KD-55XE93xx: 28,6 kg

*1 Tik kai kuriuose regionuose/šalyse/TV modeliuose. *2 Energijos sąnaudos per metus, paremtos energijos

sąnaudomis, kai televizorius yra įjungtas 365 dienas po 4 valandas per dieną. Tikros energijos sąnaudos priklausys nuo to, kaip televizorius bus naudojamas.

*3 Nurodyta parengties galia, kai televizorius užbaigia

būtinus vidinius procesus.

*4 Kai televizorius prijungtas prie tinklo, budėjimo

režimu energijos suvartojama daugiau.

Pastab os

• Dangtelį nuo TV CAM (Sąlyginės prieigos modulio) lizdo galima nuimti tik kai reikia įdėti intelektualiąją kortelę, esančią CAM viduje.

• Pasirinktinių priedų buvimas priklauso nuo šalies/ regiono/televizoriaus modelio/turimų atsargų.

• Dizainas ir techninės sąlygos gali būti pakeistos be išankstinio įspėjimo.

Pastabos dėl skaitmeninės televizijos veikimo

• Skaitmeninė televizija (DVB antžeminė,

palydovinė ir kabelinė), interaktyvios paslaugos ir tinklo funkcijos gali būti prieinamos ne visose šalyse ar regionuose. Kai kurios funkcijos gali būti neįjungtos arba netinkamai veikti atsižvelgiant į paslaugų teikėją ir tinklą. Kai kurie televizijos paslaugų teikėjai gali apmokestinti paslaugas.

• Šis televizorius palaiko skaitmeninį

transliavimą naudojant MPEG-2, H.264 / MPEG-4 AVC ir H.265 / HEVC kodekus, tačiau negarantuojame suderinamumo su visų televizijos paslaugų teikėjų (paslaugų) signalais, kurie laikui bėgant gali pasikeisti.

Page 66

Informacija apie prekės ženklą

• Terminai HDMI ir „HDMI High-Definition Multimedia Interface“, taip pat HDMI logotipas yra „HDMI Licensing LLC“ prekių ženklai arba registruotieji prekės ženklai Jungtinėse Amerikos Valstijose ir kitose šalyse.

• Pagaminta pagal „Dolby Laboratories“ licenciją. „Dolby“, „Dolby Audio“ ir dvigubos D simbolis yra „Dolby Laboratories“ registruotieji prekių ženklai.

•„BRAVIA” ir yra „Sony Corporation“ prekių ženklai.

• „Gracenote“, „Gracenote eyeQ“, „Gracenote VideoID“, „Gracenote Video Explore“, „Gracenote logo“ ir logotipas bei logotipas „Powered by Gracenote“ yra „Gracenote“ prekių ženklai arba registruotieji prekių ženklai Jungtinėse Amerikos Valstijose ir (arba) kitose šalyse.

• „Wi-Fi“, „Wi-Fi Direct“, „Miracast“, „Wi-Fi Protected Setup“ ir „Wi-Fi CERTIFIED“ logotipas yra prekių ženklai arba registruotieji prekių ženklai, priklausantys „Wi-Fi Alliance“.

• DTS patentus žr. http://patents.dts.com. Pagaminta pagal „DTS, Inc.“ licenciją. DTS, simbolis, DTS kartu su simboliu yra registruotieji prekių ženklai, o „DTS Digital Surround“ yra „DTS, Inc.“ prekių ženklas. © „DTS, Inc.“. Visos teisės saugomos.

• Žodinis ženklas „Bluetooth“® ir logotipai yra registruotieji prekių ženklai, kurie priklauso „Bluetooth SIG, Inc.“ Tokius ženklus visais atvejais „Sony Corporation“ naudoja pagal licenciją. Kiti prekių ženklai ir prekių pavadinimai priklauso atitinkamiems jų savininkams.

• „DiSEqC™“ yra EUTELSAT prekės ženklas. Šis televizorius palaiko „DiSEqC 1.0“. Šis televizorius nėra skirtas motorizuotoms antenoms valdyti.

• „TUXERA“ yra registruotasis „Tuxera Inc.“ prekių ženklas JAV ir kitose šalyse.

• „USB-IF SuperSpeed USB Trident“ logotipas yra „USB Implementers Forum, Inc.“ registruotasis prekių ženklas.

Page 67

Page 68

Sadržaj

VAŽNA OBAVIJEST. . . . . . . . . . . . . . . . . . . . . . 2

Sigurnosne informacije . . . . . . . . . . . . . . . . .3

Mjere opreza. . . . . . . . . . . . . . . . . . . . . . . . . . 6

Dijelovi i kontrole . . . . . . . . . . . . . . . . . . . . 8

Kontrole i indikatori . . . . . . . . . . . . . . . . . . . .8

Upotreba daljinskog upravljača . . . . . . . . 9

Opisi dijelova daljinskog upravljača . . . . . . . 9

Dijagram priključaka . . . . . . . . . . . . . . . . .11

Postavljanje TV-a na zid . . . . . . . . . . . . . 13

Upotreba opcijskog nosača za

postavljanje na zid . . . . . . . . . . . . . . . . . . . . 13

SU-WL845 (KD-75XE94xx, KD-65XE93xx),

SU-WL840 (KD-55XE93xx) . . . . . . . . . . . . . . 14

SU-WL450 (Samo KD-65/55XE93xx) . . . . . . 14

Samo KD-75XE94xx, KD-55XE93xx . . . . . . . 16

Rješavanje problema. . . . . . . . . . . . . . . . 19

Problemi i rješenja . . . . . . . . . . . . . . . . . . . . 19

Specifikacije . . . . . . . . . . . . . . . . . . . . . . . 20

Internetska veza i privatnost podataka

Ovaj proizvod povezuje se s internetom tijekom prvog postavljanja nakon povezivanja s mrežom radi provjeravanja internetske veze i kasnije radi konfiguriranja početnog zaslona. Vaša IP adresa koristit će se u tim i svim ostalim internetskim vezama. Ako ne želite da se vaša IP adresa koristi, ne konfigurirajte funkciju bežičnog interneta i ne priključujte internetski kabel. Za dodatne informacije o internetskim vezama pogledajte informacije o privatnosti na konfiguracijskim zaslonima.

Uvod

Zahvaljujemo na odabiru Sonyjevog proizvoda. Prije rada na televizoru svakako pažljivo pročitajte ovaj priručnik i zadržite ga za naknadnu upotrebu.

Napomene

• Prije uključivanja TV-a pročitajte »Sigurnosne informacije« (stranica 3).

• Slike i ilustracije sadržane u Vodiču za postavljanje služe samo kao referenca i mogu se razlikovati od stvarnog proizvoda.

• Oznaka »xx« koja se pojavljuje u nazivu modela odgovara numeričkoj znamenki vezanoj uz dizajn, boju ili TV sustav.

Lokacija Vodiča za postavljanje

Vodič za postavljanje smješten je na jastučić unutar kartonske ambalaže za TV.

Pomoć/Vodič za pomoć

Značajka Pomoći nudi mnoštvo informacija o vašem TV-u. Za upotrebu značajke Pomoći pritisnite HELP na daljinskom upravljaču. Upute kako nešto napraviti i riješiti neki problem potražite na popisu ili pretražujući ključne riječi. Odaberite [Vodič za pomoć] s izbornika Pomoć da biste vidjeli priručnik. Ako TV povežete s internetom, značajka Pomoći i informacije ažurirat će se.

Lokacija identifikacijske naljepnice

Naljepnice s brojem modela, datumom proizvodnje (godina/ mjesec) i specifikacijom napajanja nalaze se sa stražnje strane televizora ili paketa. Pronaći ćete ih tako da skinete navlaku s postolja i središnju navlaku.

Za modele s isporučenim strujnim prilagodnikom: Oznake za broj modela strujnog prilagodnika i serijski broj nalaze se na donjoj strani strujnog prilagodnika.

UPOZORENJE

KAKO BISTE SPRIJEČILI ŠIRENJE POŽARA, NE PRIBLIŽAVAJTE SVIJEĆE ILI DRUGE OBLIKE OTVORENE VATRE OVOME PROIZVODU NI U KOM SLUČAJU.

VAŽNA OBAVIJEST

Ovaj je proizvod proizveden od strane ili u ime Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Upiti koji se odnose na sukladnost proizvoda sa zakonodavstvom Europske unije trebaju se uputiti ovlaštenom zastupniku, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgija. Za pitanja vezana uz popravak proizvoda ili jamstvene uvjete, obratite se na adrese navedene u zasebnim dokumentima o servisnoj podršci i jamstvenim uvjetima.

Page 69

Napomena o radijskoj

9 mm

Stražnji poklopac TV-a

Vijak (M6)

Nosač za postavljanje na zid

Vijak (M6)

Nosač za postavljanje na zid

12 mm

Stražnji poklopac TV-a

opremi

Ovime društvo Sony Corporation izjavljuje da su vrste radijske opreme KD-75XE9405, KD-65XE9305, KD-55XE9305 u skladu s osnovnim zahtjevima i drugim relevantnim odredbama Direktive 1999/5/EK. Za detalje, molimo posjetite navedenu poveznicu: http://www.compliance.sony.de/

Ova radijska oprema smije raditi unutar EU bez kršenja primjenjivih zahtjeva za uporabu radijskog spektra.

Napomena za kupce: Sljedeće informacije primjenjive su samo na opremu koja se prodaje u zemljama koje primjenjuju direktive EU.

Bežični TV sustav može raditi u sljedećim zemljama: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT,

NL, PL, PT, SK, SI, ES, SE, UK, IS, LI , NO, CH, BG, RO, TR, AL, BA, M K, MD, RS, ME, Kosovo

Oprema može raditi i u drugim, neeuropskim zemljama.

Sigurnosne informacije

UPOZORENJE

Baterije ne smijete izlagati prekomjernoj vrućini, odnosno sunčevoj svjetlosti ili vatri. Nikad ne ostavljajte televizor na nestabilnim mjestima. Televizor može pasti i prouzročiti ozbiljnu tjelesnu ozljedu ili smrt. Veliki broj ozljeda, naročito u djece, može biti izbjegnut poduzimanjem jednostavnih mjera opreza kao što su:  Koristiti vitrine ili stalke koje je preporučio proizvođač

televizora.

 Koristiti isključivo namještaj koji može pružiti sigurnu potporu

televizoru.

 Osigurati da niti jedan dio televizora ne prelazi ivicu namještaja

na kome se nalazi.

 Ne stavljati televizor na visoki namještaj (primjerice ormari ili

police za knjige) bez prethodnog pričvršćivanja i namještaja i televizora za odgovarajuću potporu.

 Ne stavljati televizor na tkaninu ili druge materijale koji se mogu

nalaziti između televizora i namještaja na koji se on oslanja.

 Naučiti djecu o opasnostima penjanja na namještaj kako bi se

dohvatio televizor ili njegove kontrole. Ako se vaš postojeći televizor iznajmljuje i premješta, moraju se primijeniti ista načela kao gore.

Instalacija/Postavljanje

Televizor instalirajte i koristite u skladu s uputama kako biste izbjegli rizik od izbijanja požara, nastanka električnog udara ili oštećenja i/ili ozljeda.

Postavljanje

• Televizor treba postaviti pored lako dostupne zidne utičnice.

• Postavite TV na stabilnu, ravnu površinu da se ne bi prevrnuo i

uzrokovao ozljede ili oštećenje imovine.

• TV prijemnik postavite na mjesto gdje ga nećete moći vući,

gurati ili prevrnuti.

• TV prijemnik postavite tako da postolje za stol ne strši povrh stalka za televizor (nije isporuceno). Ako postolje za stol strši izvan stalka za televizor, to može uzrokovati prevrtanje TV prijemnika, njegov pad, a pritom se netko može ozlijediti ili televizor oštetiti.

• Postavljanje TV-a na zid treba obavljati isključivo ovlašteno osoblje.

• Iz sigurnosnih razloga preporučujemo Sonyjevu dodatnu opremu koja obuhvaća:  Nosač za postavljanje na zid SU-WL845 (Samo KD-75XE94xx,

KD-65XE93xx)

 Nosač za postavljanje na zid SU-WL840 (Samo KD-55XE93xx)  Nosač za postavljanje na zid SU-WL450 (Samo

KD-65/55XE93xx)

• Svakako upotrijebite vijke isporučene s nosačem za postavljanje na zid kada pričvršćujete nosač za postavljanje na zid za TV prijemnik. Priloženi vijci prikazani su na slici izmjereni od pričvrsne površine nosača za postavljanje na zid. Promjer i dužina vijaka razlikuju se ovisno o modelu nosača za postavljanje na zid. Upotreba drugih vijaka može rezultirati internim oštećenjima televizora ili uzrokovati pad itd.  Opcijski nosač za postavljanje na zid (Samo SU-WL845,

SU-WL840) Gornja strana

Donja strana

Page 70

 Opcijski nosač za postavljanje na zid (Osim SU-WL845,

Vijak (M6)

Nosač za postavljanje na zid

9 mm - 13 mm

Stražnji poklopac TV-a

Vijak (M6) Nosač za postavljanje na

zid

8 mm - 12 mm

4 mm - 7 mm

M4 vijak (nije isporučen)

Vijak (nije isporučen)

Kabel (nije isporučen)

30 cm

10 cm 10 cm

10 cm

Ostavite barem ovoliko prostora oko televizora.

30 cm

10 cm

Ostavite barem ovoliko prostora oko televizora.

6 cm

SU-WL840)

KD-75XE94xx

KD-65/55XE93xx

Prijevoz

• Prije prijevoza televizora isključite sve kabele.

• Za prijenos ovog velikog televizora potrebno je dvoje ili troje ljudi.

• Kada ručno prenosite TV prijemnik, držite ga kako je prikazano dolje. Ne opterećujte LCD zaslon i okvir oko zaslona.

Sprječavanje prevrtanja

• Prilikom rukovanja ili postavljanja TV-a, TV ne smijete polagati dolje.

• Kada prenosite televizor ne izlažite ga pretjeranim vibracijama ili potresima.

• Kada prevozite televizor radi popravka ili selidbe, stavite ga u originalnu ambalažu i pakiranje.

Prozračivanje

• Ne pokrivajte ventilacijske otvore i ne gurajte predmete u kućište.

• Ostavite slobodan prostor oko televizora kao što je prikazano u nastavku.

• Strogo se preporučuje upotreba Sony nosača za postavljanje na zid kako bi se osigurala odgovarajuća cirkulacija zraka.

Postavljen na zid

Na postolju

Page 71

• Da biste osigurali prozračivanje i sprječili skupljanje prašine ili

Prozračivanje je blokirano.

Zid Zid

prljavštine:  Televizor ne polažite na zaslon, ne postavljajte ga naopako,

bočno ili prema nazad.

 Televizor ne stavljajte na policu, sag, krevet ili u ormar.  Televizor ne pokrivajte krpom, npr. zavjesama, ili predmetima

poput novina itd.

 Ne postavljajte televizor kao što je prikazano u nastavku.

Zidna utičnica

Naponski kabel i utičnicu koristite na sljedeći način kako biste izbjegli rizik od izbijanja požara, električnog udara, nastanka oštećenja i/ili ozljeda.  Koristite isključivo Sonyjev naponski kabel, a ne drugih

proizvođača.

 Utikač utisnite do kraja u utičnicu.  Televizor uključite isključivo u utičnicu izmjenične struje napona

220 V - 240 V.

 Kada provodite kabele, svakako isključite glavni naponski kabel

i pazite da se ne zapetljate u kabele.

 Odvojite naponski kabel iz zidne utičnice prije rada na

televizoru ili premještanja.

 Naponski kabel držite podalje od izvora topline.  Isključite glavni utikač i redovno ga čistite. Ako je prekriven

prašinom, a izložen vlazi, izolacija se može oštetiti i uzrokovati požar.

Napomene

• Priloženi naponski kabel ne koristite za drugu opremu.

• Kabel nemojte pretjerano stiskati, savijati ili zakretati. Možete izložiti ili prekinuti vodiče u jezgri.

• Ne mijenjajte naponski kabel.

• Ne stavljajte ništa teško na naponski kabel.

• Ne vucite naponski kabel kada ga isključujete iz utičnice.

• Ne priključujte previše uređaja na istu zidnu utičnicu.

• Ne koristite utičnicu u koju utikač dobro ne sjeda.

NAPOMENA O ELEKTRIČNOM ADAPTERU (samo za modele s isporučenim strujnim prilagodnikom)

Upozorenje

Da bi se smanjila opasnost od električnog udara, ne izlažite ovaj uređaj kiši ili vlazi. Da bi se izbjegla opasnost od požara ili udara, ne stavljajte predmete s tekućinom, primjerice vaze, na uređaj. Ne postavljajte ovu opremu u zatvoreni prostor, primjerice policu za knjige ili slično.

• Pobrinite se da utičnica za električnu mrežu bude u blizini opreme i bude lako dostupna.

• Pazite da upotrebljavate isporučeni električni adapter i kabel za električnu mrežu.

• Ne upotrebljavajte nijedan drugi električni adapter. To može dovesti do kvara.

• Ukopčajte električni adapter u lako dostupnu utičnicu za električnu mrežu.

• Ne obmotavajte kabel za električnu mrežu oko električnog adaptera. Žica u kabelu može se prekinuti i/ili može doći do kvara medijskog prijamnika.

• Ne dodirujte električni adapter mokrim rukama.

• Ako primijetite odstupanja u radu električnog adaptera, odmah ga iskopčajte iz utičnice za električnu mrežu.

• Prijamnik nije iskopčan iz električne mreže dok god je uključen u utičnicu za električnu mrežu, čak i ako je sam prijamnik isključen.

• S obzirom na to da će se električni adapter ugrijati uslijed dugotrajne upotrebe, bit će vruć na dodir.

Zabranjeno

Televizor ne instalirajte/ne upotrebljavajte na dolje navedenim mjestima, okruženjima ili situacijama jer može doći do kvara ili požara, električnog udara, oštećenja i/ili ozljeda.

Lokacije:

• Vani (izravna sunčeva svjetlost), na obali mora, na brodu ili drugom plovilu, u vozilu, u medicinskoj ustanovi, na nestabilnim lokacijama, u blizini vode, kiše, vlage ili dima.

Okruženja:

• Vruća, vlažna mjesta ili pretjerano prašnjava, gdje ulaze kukci, gdje su moguće mehaničke vibracije, u blizini zapaljivih predmeta (svijeća itd.). Televizor ne smije biti izložen kapanju ili prskanju, a na njega ne stavljate predmete napunjene vodom, poput vaza.

Situacije:

• Upotreba mokrim rukama, sa skinutim kućištem ili s priključcima ne preporučuje se od strane proizvođača. Isključite televizor iz zidne utičnice i antene tijekom grmljavinskih oluja.

• Postavite TV tako da strši u otvorenom prostoru. U televizor može udariti osoba ili neki predmet te može doći do ozljede ili oštećenja.

• Postavite TV na vlažnu ili prašnjavu površinu ili prostoriju ispunjenu uljenim dimom ili parom (u blizini ploha za kuhanje ili ovlaživača). Može doći do izbijanja požara, električnog udara ili iskrivljavanja slike.

• Postavite TV na mjesta izložena ekstremnim temperaturama, recimo izložen Sunčevoj svjetlosti, pored radijatora ili ventilacijskih otvora. Televizor se može pregrijati što može uzrokovati deformaciju kućišta i/ili neispravan rad televizora.

• Ako je televizor smješten u garderobi javnog kupališta ili toplica, televizor može oštetiti sumpor u zraku itd.

• Da biste imali sliku najbolje kvalitete, ne usmjeravajte rasvjetu ili sunčevu svjetlost izravno na zaslon.

• Izbjegavajte premještanje televizora iz hladnog u topao prostor. Iznenadne promjene temperature u prostoriji mogu uzrokovati kondenziranje vlage. Posljedica toga može biti loša kvaliteta slike na televizoru i/ili boja. Dogodi li se to, dopustite da vlaga potpuno ispari prije nego što uključite televizor.

Slomljeni dijelovi:

• Ne bacajte stvari na televizor. Staklo zaslona može se slomiti pri udaru i uzrokovati ozbiljne ozljede.

• Ako površina televizora napukne, ne dirajte ga dok ga ne isključite iz zidne utičnice. U suprotnome bi moglo doći do električnog udara.

Kada nije u upotrebi

• Ako nećete koristiti televizor nekoliko dana, trebate ga isključiti iz zidne utičnice radi sigurnosti i zaštite okoliša.

• Budući da televizor nije isključen iz zidne utičnice kada ga ugasite, izvucite utikač iz utičnice da biste ga u potpunosti isključili.

• Neki televizorski kompleti možda imaju značajke koje zahtijevaju da TV radi i u mirovanju kako bi radio ispravno.

Page 72

Za djecu

najviše 1,5 mm

(Referentna slika za utikač tipa F)

najviše 7 mm

• Ne dopuštajte djeci da se penju na televizor.

• Mali pribor držite izvan dohvata djece da ga ne bi slučajno progutali.

Ako se dogodi sljedeći problem...

Ugasite televizor i smjesta izvucite naponski kabel iz zidne utičnice ako se dogodi neki od sljedećih problema. Zatražite dobavljača ili Sonyjev servisni centar da problem provjeri ovlašteni djelatnik.

U slučaju ako je:

 oštećen naponski kabel  utikač ne sjeda u utičnicu  televizor oštećen u padu, pogođen ili je nešto na njega bačeno  kroz otvore na kućištu ušla tekućina ili kruti predmet.

O temperaturi LCD TV-a

Kada se LCD TV upotrebljava duže vrijeme, ploče zvučnika zagriju se. Na dodir rukom možda ćete osjetiti vrućinu.

Mjere opreza

Gledanje TV-a

• Televiziju gledajte pri umjerenom osvjetljenju jer gledanje televizije uz slabu svjetlost ili tijekom dužeg vremena napreže vaše oči.

• Kada koristite slušalice, prilagodite glasnoću kako ne biste pretjerali jer može doći do oštećenja sluha.

LCD zaslon

• Iako je LCD zaslon proizveden tehnologijom visoke preciznosti i učinkovito je 99,99 % ili više piksela, na zaslonu se mogu javljati svijetle točke ili sjajna mjesta (crvena, plava ili zelena). To je strukturno svojstvo LCD zaslona, nije neispravnost.

• Ne gurajte i ne grebite prednji filtar te ne stavljate predmete na televizor. Može doći do nejednolike slike ili oštećenja LCD zaslona.

• Ako se televizor koristi na hladnom mjestu, na slici se može pojaviti mrlja ili slika može potamniti. To ne ukazuje na neispravnost. Ova pojava nestaje povećanjem temperature.

• Dvostruka slika može se prijaviti prilikom kontinuiranog prikaza fotografija. Pojava nestaje nakon nekoliko trenutaka.

• Zaslon i kućište se griju tijekom upotrebe televizora. To nije neispravnost.

• LCD zaslon sadrži malu količinu tekućih kristala. Za odlaganje slijedite lokalne uredbe i propise.

Rukovanje i čišćenje površine zaslona/kućišta televizora

Svakako isključite glavne kabele televizora iz zidne utičnice prije čišćenja. Da biste izbjegli propadanje materijala ili propadanje zaslonskog premaza, imajte na umu sljedeće mjere opreza.

• Da biste uklonili prašinu s površine zaslona/kućišta, nježno ih obrišite mekom krpom. Ako se prašina ne skida, obrišite mekom krpom lagano natopljenom razrijeđenom otopinom vode s malo detedženta.

• Ne raspršujte vodu ili deterdžent izravno po televizoru. Tekućina može curiti po zaslonu, vanjskim dijelovima i prodrijeti u televizor te uzrokovati oštećenje televizora.

• Ne koristite nikakve abrazivne spužvice, alkalna ili kisela sredstva za čišćenje, prašak za struganje ili hlapljiva otapala poput alkohola, benzena, razrjeđivača ili insekticida. Upotreba ovih sredstava ili duži dodir s gumenim ili vinilnim materijalima može uzrokovati oštećenje površine zaslona i kućišta.

• Nemojte dodirivati TV ako su vaše ruke prekrivene kemikalijom, kao što je krema za ruke ili sredstvo za zaštitu od sunca.

• Kako biste osigurali dobro provjetravanje, preporučuje se povremeno usisavanje ventilacijskih otvora.

• Kada namještate kut televizora, polako ga naginjite ako se televizor ne bi pomaknuo ili iskliznuo s nosača.

Dodatna oprema

• Sav dodatni pribor ili opremu koja emitira elektromagnetsko zračenje držite podalje od televizora. U protivnom može doći do iskrivljenja silke i/ili pojave bučnog zvuka.

• Oprema je testirana i u skladu je s ograničenjima Direktive o elektromagnetskoj kompatibilnosti (EMC) kada se upotrebljava priključni signalni kabel kraći od 3 metara.

• Oprema je testirana i u skladu je s ograničenjima Direktive o elektromagnetskoj kompatibilnosti (EMC) kada se upotrebljava RF kabel kraći od 30 metara za zemaljski / satelitski / kabelski terminal.

Preporuka za utikač tipa F

Unutarnja žica može viriti iz priključnog dijela najviše 1,5 mm.

Bežična funkcija jedinice

• Nemojte koristiti uređaj u blizini medicinske opreme (srčanog stimulatora ili sl.), jer bi to moglo prouzročiti neispravnost u radu takve opreme.

• Iako ovaj uređaj prima i šalje kodirane signale, pazite da ne dođe do nedopuštenog ometanja. Nismo odgovorni za probleme proizašle u tom slučaju.

• Ugradnja i upravljanje ovom opremom moraju se odvijati na udaljenosti od 20 cm ili više između antene ovog uređaja i tijela osobe.

Upozorenje o rukovanju daljinskim upravljačem

• Obratite pozornost na polaritet prilikom umetanja baterija.

• Ne koristite zajedno različite baterije i ne miješajte stare i nove baterije.

• Baterije odložite u skladu s odredbama za zaštitu okoliša. Neke regije možda su propisale način odlaganja baterija. Obratite se lokalnim službama.

• Pažljivo koristite upravljač. Ne ispuštajte ga, ne gazite po njemu, ne polijevajte ga tekućinom.

• Ne ostavljate daljinski upravljač u blizini izvora topline, u vlažnoj prostoriji i ne izlažite ga sunčevoj svjetlosti.

Odlaganje televizora

Zbrinjavanje starih električkih i elektroničkih uređaja (primjenjuje se u Europskoj uniji i ostalim europskim zemljama s posebnim sustavima zbrinjavanja)

Ova oznaka na proizvodu ili na ambalaži označava da se ovaj proizvod ne smije zbrinjavati kao kućni otpad . On treba biti

za reciklažu električke ili elektroničke opreme. Odlažući ovaj proizvod na za to predviđenom mjestu, pomažete i sprječavate moguće negativne utjecaje na okoliš i ljudsko zdravlje, koje može biti ugroženo neodgovarajućim zbrinjavanjem otpada ovih vrsta proizvoda. Reciklažom materijala pomažete očuvanje prirodnih izvora. Za detaljnije informacije o reciklaži ovog proizvoda, molimo kontaktirajte vašu lokalnu gradsku upravu, vaše odlagalište otpada ili trgovinu gdje ste kupili uređaj.

zbrinut na za tu namjenu predviđenom mjestu

Page 73

Zbrinjavanje starih baterija (primjenjuje se u Europskoj uniji i ostalim europskim zemljama s posebnim sistemima zbrinjavanja)

Ova oznaka na bateriji ili na ambalaži označava

kućni otpad. Na nekim baterijama se uz ovaj simbol može nalaziti kemijski simbol. Kemijski simboli za živu (Hg) ili olovo (Pb) dodaju se ako baterija sadrži više od 0,0005 % žive ili 0,004 % olova. Ona treba biti zbrinuta na za tu namjenu predviđenom mjestu za reciklažu starih baterija. Odlažući ovu bateriju na za to predviđenom mjestu, pomažete i sprječavate moguće negativne utjecaje na okoliš i ljudsko zdravlje, koje može biti ugroženo neodgovarajućim zbrinjavanjem baterije. Reciklažom materijala pomažete očuvanje prirodnih izvora. Ugrađenu bateriju kod uređaja koji zbog sigurnosti, načina rada ili zbog očuvanja podataka trebaju stalno napajanje smije zamijeniti samo kvalificirano servisno osoblje. Kako biste osigurali pravilno zbrinjavanje baterije, nakon isteka radnog vijeka, uređaj predajte odgovarajućem sabirnom centru za recikliranje električnih i elektronskih uređaja. Kod svih ostalih baterija, molimo pogledajte poglavlje o sigurnom vađenju baterije iz uređaja. Bateriju predajte na odgovarajuće sabirno mjesto koje se bavi recikliranjem istrošenih baterija. Za detaljnije informacije o reciklaži ovog proizvoda, molimo kontaktirajte svoju lokalnu gradsku upravu, odlagalište otpada ili trgovinu gdje ste kupili proizvod.

da se baterija ne smije zbrinjavati kao ostali

Page 74

Dijelovi i kontrole



Kontrole i indikatori

 (Napajanje) /+/-

Kada je TV isključen,

pritisnite  da biste ga uključili.

Kada je TV uključen,

Pritisnite i držite  za isključivanje. Nekoliko puta pritisnite  za promjenu funkcije, a zatim pritisnite tipku + ili – kako biste:

• podešavanje glasnoće.

• odabir kanala.

• odabir izvora za TV.

 Senzor daljinskog upravljača* /

Svjetlosni senzor*

LED osvjetljenje pali se ili trepti ovisno o statusu TV prijemnika. Za više informacija pogledajte Vodič za pomoć.

* Ne stavljajte ništa u blizinu senzora.

/ LED za osvjetljenje

Page 75

Upotreba daljinskog upravljača

MIC

Opisi dijelova daljinskog upravljača

Oblik, smještaj, dostupnost i funkcije tipki daljinskog upravljača mogu se razlikovati ovisno o regiji/ zemlji/modelu TV-a.

 / (Odabir ulaza/Zadržavanje teksta)

U načinu rada TV prijemnika: Prikažite i odaberite ulazni izvor. U tekstualnom načinu rada: Zadržava se trenutačna stranica.

(Mikrofon)

Upotreba Funkcije glasa. (npr. pretraživanje sadržaja glasom.)

 (Stanje mirovanja TV-a)

Uključite ili isključite TV prijemnik (način mirovanja).

DIGITAL/ANALOG

Izmjenjuju se digitalni i analogni način rada.

TV/RADIO

Izmjenjuju se TV ili RADIO emitiranje.

SYNC MENU

Prikazuje se izbornik BRAVIA Sync.

EXIT

Vraćanje na prethodni zaslon ili izlaz iz izbornika. Kada je dostupna usluga interaktivnih aplikacija, ovdje pritisnite za izlaz iz te usluge.

 Tipke s brojevima

/ (Informacije/Otkrivanje teksta)

Prikazuju se tekstualne informacije.

Page 76

 (Tekst)

Prikazuju se tekstualne informacije.

 Google Play

Pristupa se online usluzi »Google Play«.

NETFLIX (Odnosi se samo na određene regije/zemlje/modele TV-a)

Pristupa se online usluzi »NETFLIX«.

Tipke u boji

Izvršavaju se odgovarajuće funkcije.

 ACTION MENU

Prikazuje se popis kontekstualnih funkcija.

• Prelazi se na TV kanal ili ulaz iz drugih aplikacija.

• Uključite TV kako bi se prikazao TV kanal ili ulaz.

GUIDE/

Prikazuje se digitalni programski vodič.

BACK/

Povratak na prethodni zaslon.

HOME

Prikazuje se izbornik Home TV prijemnika.

DISCOVER

Otvara se traka za sadržaj za pretraživanje sadržaja.

//// (Odabir/unos stavke)

 AUDIO

Promjena jezika programa koji se trenutačno gleda.

//////

Za upravljanje medijskim sadržajima na TV prijemniku i priključenim uređajima kompatibilnim sa značajkom BRAVIA Sync.

(Postavka titlova)

Uključuje se ili isključuje titlove (kada je značajka dostupna).

HELP

Prikazuje se izbornik pomoći. S ovog mjesta se može pristupiti Vodiču za pomoć.

 REC

Snima trenutačni program sa značajkom snimanja na USB HDD.

TITLE LIST

Prikazuje se popis naslova.

 +/– (Glasnoća)

Namješta se glasnoća.

(Skoči)

Izmjenjuju se dva kanala ili ulaza. TV prijemnik izmjenjuje trenutačni kanal ili ulaz i posljednji prethodno odabrani kanal ili ulaz.

 (Isključivanje zvuka)

Utišava se zvuk. Pritisnite ponovo za uključivanje zvuka.

PROG +/–//

U načinu rada TV prijemnika: Odabire se kanal. U tekstualnom načinu rada: Odabire se sljedeća () ili prethodna () stranica.

Page 77

Dijagram priključaka

< 14 mm < 14 mm

Slušalice/Kućni audio sustav/ Subwoofer

Digitalni fotoaparat/ Videokamera/USB medij za pohranu

Kućni audio sustav s funkcijom ARC/HDMI priključak

Kabel/Antena/Set Top Box (P rij amnik za digitalnu televiziju)

DVD player s izlazom komponente

Usmjerivač

VCR/Oprema za video igre/DVD player/ Videokamera

VCR/Oprema za video igre/DVD player/ Videokamera/Set Top Box (Prijamnik za digitalnu televiziju)*

Digitalni fotoaparat/ Videokamera/USB medij za pohranu

HDMI priključak

Kućni audiosustav s optičkim audioulazom

HDMI priključak

IR Blaster

Modul za uvjetovani pristup

Satelit

Za više informacija o priključcima pogledajte Vodič za pomoć tako da pritisnete tipku HELP na daljinskom upravljaču.

Page 78



3,5 mm

1: L 2: Video 3: Uzemljenje 4: R

3214

< 21 mm

< 12 mm

USB 1/2, USB 3 (HDD REC)*

• Priključivanje velikog USB uređaja može ometati druge priključene uređaje.

• Kada priključujete veliki USB uređaj, priključite ga u priključak USB 1.



AUDIO OUT /

• Podržava samo 3-pinski stereo mini utikač.

• Za slušanje zvuka TV prijemnika putem priključene opreme, pritisnite HOME. Odaberite [Postavke] t [Zvuk] t [Slušalice / audio izlaz] i zatim odaberite željenu stavku.

/ AV IN 1

• Za kompozitno priključivanje upotrijebite analogni produžni kabel (nije isporučen).

•

 CA modul (Modul za uvjetovani

pristup)

• Omogućuje pristup plaćenim TV uslugama. Za detalje pogledajte priručnik s uputama isporučen s CA modulom.

• Pametnu karticu ne umećite izravno u utor CAM na TV prijemniku. U CA modul mora je umetnuti ovlašteni distributer.

• CAM moduli nisu podržani u nekim zemljama/regijama. Provjerite kod ovlaštenog distributera.

• Poruka CAM može se prikazati kada se prebacite na digitalni program nakon gledanja internetskog videozapisa.

*1 Kada priključujete mono opremu, priključite je u

audio priključak L (MONO).

*2 Za vanjski uređaj koji ima samo SCART AV OUT

upotrijebite SCART-RCA adapter.

*3 Odnosi se samo na određene regije/zemlje/modele

TV-a.

 IR BLASTER*

 HDMI IN 1/2/3/4

• Ako priključujete digitalni audio sustav koji je kompatibilan s tehnologijom Audio Return Channel (ARC), upotrijebite HDMI IN 3. Ako to nije moguće, potreban vam je dodatni priključak za DIGITAL AUDIO OUT (OPTICAL).

•

 (Ulaz za satelitski signal),  (RF ulaz)

• Priključci za kabelski i satelitski prijam. Koraci za priključivanje: SUB. t Antenna t MAIN

• SUB. utičnicu priključite samo kada koristite način rada dvostruki prijemnik, osim kod distribucije jednim kabelom EN50494.

Page 79

Postavljanje TV-a na zid

KD-75XE94xx

KD-65XE93xx

KD-55XE93xx

Upotreba opcijskog nosača za postavljanje na zid

Priručnik s uputama za ovaj TV pokazuje samo korake u pripremanju instalacije TV-a prije njegove instalacije na zid.

Napomena za kupce:

Radi zaštite proizvoda i iz sigurnosnih razloga, Sony preporučuje da instalaciju TV-a provedu prodavatelji ili licencirani izvođači radova tvrtke Sony. Ne pokušavajte ga instalirati sami.

Napomena za prodavatelje i izvođače radova tvrtke Sony:

Pri instalaciji, redovitom održavanju i pregledu ovog proizvoda posvetite punu pozornost sigurnosti.

Proizvod treba postaviti isključivo profesionalni instalater koji je obučen za procjenu čvrstoće zida, odnosno može li izdržati težinu TV prijemnika. Ako nije pravilno učvršćen prilikom postavljanja, TV prijemnik može se prevrnuti i uzrokovati ozbiljne ozljede. Sony nije odgovoran za štete ili ozljede uzrokovane nepravilnim rukovanjem ili nepravilnim postavljanjem, ili instalacijom drugih proizvoda. To ne utječe na vaša statutorna prava (kao ih imate).

Za postavljanje TV-a na zid upotrijebite nosač za postavljanje na zid SU-WL845 (nije isporučen) (samo KD-75XE94xx, KD-65XE93xx), SU-WL840 (nije isporučen) (samo KD-55XE93xx) ili SU-WL450 (nije isporučen) (samo KD-65/55XE93xx). Pri instalaciji zidnog nosača proučite i Upute za upotrebu i Vodič za instalaciju isporučene uz zidni nosač.

Napomene

• Uklonjene vijke svakako spremite na sigurno mjesto, izvan dosega djece.

• Provjerite da na zidu ima dovoljno prostora za TV i da može izdržati težinu barem šest puta veću od TV prijemnika.

Upute o instalaciji nosača za postavljanje na zid za vaš model TV prijemnika potražite na sljedećem web-mjestu: www.sony.eu/tv/wall-mount-bracket-manual

Skinite navlaku sa postolja i pokrove terminala.

Page 80

SU-WL845 (KD-75XE94xx, KD-65XE93xx), SU-WL840 (KD-55XE93xx)

KD-75XE94xx

KD-65/55XE93xx

Izvadite vijke iz stražnjeg dijela TV-a.

SU-WL450 (Samo KD-65/55XE93xx)

1 Izvadite vijke iz stražnjeg dijela TV-a.

Page 81

2 Pričvrstite priključak nosača za postavljanje na zid (isporučen uz TV) na stražnju stranu

VS(L)

VS(S)

1,5 N∙m {15 kgf∙cm}

TV-a (kako bi bio paralelan sa zidom).

Napomene

• Ako se koristi električni odvijač, moment sile podesite na približno 1,5 N·m {15 kgf·cm}.

• Pobrinite se zategnuti priključak nosača za postavljanje na zid kad ga pričvršćujete na TV. Koristite samo odvijač sa običnom plosnatom glavom za postavljanje priključka nosača za postavljanje na zid. Korištenje drugog alata može prouzročiti pretjerano zatezanje priključka nosača za postavljanje na zid i oštećenje TV-a.

Page 82

Samo KD-75XE94xx, KD-55XE93xx

KD-75XE94xx

KD-55XE93xx

KD-75XE94xx

KD-55XE93xx

TV prijemnik možete postaviti na zidni nosač (nije isporučen) čim ga raspakirate. Pripremite TV prijemnik za zidni nosač prije priključivanja kabela.

Radi zaštite proizvoda i sigurnosti Sony preporučuje da postavljanje TV prijemnika na zid obavljaju kvalificirani djelatnici. Ne pokušavajte ga postaviti sami.

• Slijedite upute isporučene s nosačem za postavljanje na zid za svoj model.

• Svakako spremite nekorištene vijke i postolje za stol na sigurno mjesto dok ne budete spremni postaviti postolje za stol. Držite vijke podalje od male djece.

• Provjerite da na zidu ima dovoljno prostora za TV i da može izdržati težinu barem šest puta veću od TV prijemnika.

1 Skinite navlaku sa postolja i pokrove terminala.

2 Izvadite vijke iz stražnjeg dijela TV-a.

Page 83

3 Pričvrstite priključak nosača za postavljanje na zid (isporučen uz TV) na stražnju stranu

VS(L)

VS(S)

1,5 N∙m {15 kgf∙cm}

Nosač za postavljanje na zid (nije isporučen)

Vijak (nije isporučen)

Nosač za postavljanje na zid (nije isporučen)

Vijak (nije isporučen)

TV-a (kako bi bio paralelan sa zidom). (Samo KD-55XE93xx)

4 Spojite nosač za postavljanje na zid (nije isporučen) pomoću vijaka (nisu isporučeni).

KD-75XE94xx

KD-55XE93xx

Page 84

5 Odvojite postolje za stol od TV-a.

Napomene

• Ako se koristi električni odvijač, moment sile podesite na približno 1,5 N·m {15 kgf·cm}.

• Pobrinite se zategnuti priključak nosača za postavljanje na zid kad ga pričvršćujete na TV.

Koristite samo odvijač sa običnom plosnatom glavom za postavljanje priključka nosača za postavljanje na zid. Korištenje drugog alata može prouzročiti pretjerano zatezanje priključka nosača za postavljanje na zid i oštećenje TV-a.

• Ne možete koristiti neke od držača kabela na stražnjoj strani TV-a kad se koristi zidni nosač (nije isporučen).

Page 85

Rješavanje problema

Updating...

Za opće rješavanje problema za probleme kao što su: taman zaslon, nema zvuka, zamrznuta slika, TV ne reagira ili prekid mrežne veze pogledajte sljedeće postupke.

1 Ponovno pokrenite TV pritiskanjem tipke za

uključivanje na daljinskom upravljaču dok se ne prikaže poruka. TV će se ponovno pokrenuti. Ako se TV ne oporavi, pokušajte iskopčati TV iz električne mreže na dvije minute, a zatim ga ponovno ukopčati.

2 Pogledajte izbornik pomoći tako da pritisnete

tipku HELP na daljinskom upravljaču.

3 Priključite TV na internet i obavite ažuriranje

softvera.

4 Posjetite web-mjesto podrške za Sony

(informacije se nalaze na stražnjim koricama).

Kad se prikaže poruka [Dostupno je novo ažuriranje softvera TV sustava...].

Sony preporučuje da ažurirate softvera TV-a tako da odaberete [Ažuriraj sada]. Ažuriranja softvera poboljšavaju rad TV-a ili dodaju nove značajke. Sljedeći zaslon s porukom [Updating…] (Ažur. u tijeku…) pojavit će se i bijelo LED osvjetljenje treperit će tijekom ažuriranja softvera.

Ne isključujte AC kabel za napajanje tijekom ažuriranja softvera. Ako ga isključite, ažuriranje softvera možda neće završiti kako treba te može doći do kvara u softveru. Ažuriranje softvera može trajati do 15 minuta.

Kada ukopčate TV, možda ga nećete moći uključiti neko vrijeme čak i ako pritisnete tipku za uključivanje na daljinskom upravljaču ili TV-u.

Potrebno je neko vrijeme kako bi se sustav inicijalizirao. Pričekajte minutu i ponovo ga upalite.

Problemi i rješenja

Ako LED osvjetljenje treperi crveno.

 Prebrojite koliko puta treperi (vrijeme intervala je

tri sekunde). Ponovno pokrenite TV otkopčavanjem električnog kabela na dvije minute, a zatim uključite TV. Ako se problem ponovi, iskopčajte električni kabel i obratite se trgovcu ili Sony servisnom centru navodeći broj treperenja LED osvjetljenja.

Zemaljski/kabelski programi se ne mogu prikazati.

 Provjerite antenski/kabelski spoj i postavke

pojačala.

 Odaberite zemaljski/kabelski program tako da

pritisnete tipku DIGITAL/ANALOG na daljinskom upravljaču. Ako se emitirani program ne prikaže, pritisnite tipku TV, a zatim DIGITAL/ANALOG.

 Zemaljski signal možda je onemogućen ako u

blizini postoji jak signal. Namjestite [LNA (CH ---)] na [Isključeno] u postavkama digitalnog prijema.

 Ako se premjestite u novu zgradu ili pokušate

primati nove usluge, pokušajte potražiti te usluge tako da odaberete [Digitalno podešavanje].

Nije moguće primati satelitske programe.

 Provjerite satelitski kabelski spoj.  Ako se prikaže poruka [Nema signala. Otkriveno je

preopterećenje LNB-a...], iskopčajte električni kabel. Zatim provjerite da satelitski kabel nije oštećen, a kabel za satelitski signal nije u kratkom spoju na priključku satelita.

Daljinski upravljač ne radi.

 Zamijenite baterije.

Zaboravili ste lozinku za roditeljsku zaštitu.

 Unesite 9999 kao PIN kod i odaberite [Promijenite

PIN].

Zvučnici televizora se zagrijavaju.

 Kada se televizor koristi duže vrijeme, zvučnici se

zagrijavaju. Činit će vam se vrući ako ih dodirnete rukom.

Page 86

Specifikacije

Sustav

Sustav zaslona

LCD zaslon (zaslon od tekućih kristala), Pozadinsko LED osvjetljenje

TV sustav

Ovisi o zemlji/odabiru regije/modelu TV-a

Analogni: B/G, D/K, I Digitalni: DVB-T/DVB-C

Satelit*: DVB-S/DVB-S2

Sustav boja

PAL, SECAM, NTSC3.58 (Samo video), NTSC4.43 (Samo video)

Pokrivenost kanala

Ovisi o zemlji/odabiru regije/modelu TV-a

Analogni: UHF/VHF/kabelski Digitalni: UHF/VHF/kabelski Satelit*: IF frekvencija 950-2.150 MHz

Izlaz zvuka

KD-75XE94xx, KD-65XE93xx: 10 W + 10 W + 10 W + 10 W + 10 W + 10 W KD-55XE93xx: 5 W + 5 W + 10 W + 10 W + 10 W + 10 W

Bežična tehnologija

Protokol IEEE802.11ac/a/b/g/n (IEEE802.11ac možda neće biti dostupan ovisno o zemljama/regijama.) Bluetooth verzije 4.1 Frekvencijski pojas(evi): WLAN 2,4 GHz/5 GHz, Bluetooth 2,4 GHz Odašiljana radiofrekvencijska snaga: 100 mW MAKS

Verzija TV softvera:

PKG_.___.____EUA Pritisnite tipku HELP na daljinskom upravljaču kako biste saznali verziju softvera.

* Svi TV-i nemaju tehnologiju DVB-T2 ili DVB-S/S2 ili

priključak za satelitsku antenu.

Ulazno/izlazni priključci

Antena/kabel

75 oma vanjski terminal za VHF/UHF

Satelitska antena

Ženski priključak tipa F, 75 oma.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ton, Distribuc. jednim kabelom EN50494.

t/o AV IN 1

Video/Audio ulaz (mini priključak)

DVB-T2*

/o COMPONENT IN

YPBPR (komponentni video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audio ulaz (utičnice za slušalice)

t AV IN 2

Videoulaz (zajednički fono pin s Y ulazom)

HDMI IN 1, 2, 3, 4 (podržava 4K rezoluciju, Kompatibilan s HDCP 2.2)

Video:

*1 Kada je ulaz 4096 × 2160p, prikazuje se

3840 × 2160p.

*2 Samo HDMI IN 2 / 3.

Zvuk: 5,1-kanalni linearni PCM: 32, 44,1, 48, 88,2, 96, 176,4 i 192 kHz, 16, 20 i 24-bitni, Dolby Digital, Dolby Digital Plus i DTS

ARC (Audio Return Channel) (samo HDMI IN 3)

(Dvokanalni linearni PCM: 48 kHz, 16-bitni, Dolby Digital, Dolby Digital Plus, DTS)

DIGITAL AUDIO OUT (OPTICAL)

Digitalna optička utičnica (dvokanalni linearni PCM: 48 kHz, 16-bitni, Dolby Digital, DTS)

AUDIO OUT / (Stereo mini priključak)

Slušalice, audio izlaz, subwoofer

1, 2, 3 (HDD REC)*

Ulaz za USB uređaj ( 3 USB HDD uređaj za značajku REC) USB ulaz 1 i 2 podržavaju High Speed USB (USB2.0). USB ulaz 3 podržava Super Speed USB (USB3.0).

Utor za CAM (Modul za uvjetovani pristup)

LAN

Priključak 10BASE-T/100BASE-TX (Ovisno o radnom okruženju mreže, brzina spajanja može se razlikovati. Ne jamčimo kvalitetu i stopu komunikacije 10BASE-T/100BASE-TX za ovaj televizor.)

DC IN 24 V (samo za modele s

isporučenim strujnim prilagodnikom)

Ulaz za strujni prilagodnik

IR BLASTER*

Ulaz za IR Blaster kabel (mini-utičnica)

Page 87

Drugo

Priloženi dodatni pribor

Nosač za postavljanje na zid: SU-WL845 (Samo KD-75XE94xx, KD-65XE93xx) Nosač za postavljanje na zid: SU-WL840 (Samo KD-55XE93xx) Nosač za postavljanje na zid: SU-WL450 (Samo KD-65/55XE93xx)

Radna temperatura

0 ºC – 40 ºC

Vlažnost okruženja

Rel. vlažnost 10 % – 80 % (bez kondenzacije)

Napajanje, sažetak proizvoda i ostalo

Zahtjevi napajanja

osim za model s isporučenim strujnim prilagodnikom 220 V – 240 V AC, 50 Hz samo za modele s isporučenim strujnim prilagodnikom 24 V DC sa strujnim prilagodnikom Rating: ulazni napon 220 V – 240 V AC, 50 Hz

Klasa energetske učinkovitosti

KD-75XE94xx: B KD-65XE93xx: A KD-55XE93xx: B

Veličina zaslona (dijagonalno) (otp.)

KD-75XE94xx: 189,3 cm / 75 inča KD-65XE93xx: 163,9 cm / 65 inča KD-55XE93xx: 138,8 cm / 55 inča

Potrošnja energije u načinu [Standardno]

KD-75XE94xx: 298 W KD-65XE93xx: 164 W KD-55XE93xx: 137 W

u načinu [Živopisno]

KD-75XE9405: 495 W KD-65XE9305: 294 W KD-55XE9305: 227 W

Prosječna godišnja potrošnja energije*

KD-75XE94xx: 413 kWh KD-65XE93xx: 227 kWh KD-55XE93xx: 190 kWh

Potrošnja energije u mirovanju*3*

0,50 W (27 W u načinu ažuriranja softvera/EPG-a)

Razlučivost prikaza

3.840 točaka (horizontalno) × 2.160 redaka (vertikalno)

Izlazna nazivna snaga

USB 1/2: 5 V, , 500 mA MAKS USB 3: 5 V, , 900 mA MAKS

Dimenzije (otp.) (š x v x d)

sa postoljem za stol

KD-75XE94xx: 167,3 × 103,7 × 32,5 cm KD-65XE93xx: 145,1 × 91,3 × 29,5 cm KD-55XE93xx: 123,2 × 79,0 × 28,2 cm

bez postolja za stol

KD-75XE94xx: 167,3 × 96,2 × 6,2 cm KD-65XE93xx: 145,1 × 83,8 × 3,9 cm KD-55XE93xx: 123,2 × 71,5 × 4,0 cm

Tež ina (otp.)

sa postoljem za stol

KD-75XE94xx: 47,6 kg KD-65XE93xx: 42,4 kg KD-55XE93xx: 32,6 kg

bez postolja za stol

KD-75XE94xx: 42,8 kg KD-65XE93xx: 38,2 kg KD-55XE93xx: 28,6 kg

*1 Odnosi se samo na određene regije/zemlje/modele

TV-a.

*2 Godišnja potrošnja energije, na temelju potrošnje

energije televizora koji je radio 4 sata dnevno tijekom 365 dana. Stvarna potrošnja energije ovisit će o načinu upotrebe televizora.

*3 Specificirana potrošnja u mirovanju doseže se nakon

što TV završi neophodne interne procese.

*4 Potrošnja energije u stanju mirovanja povećat će se

kada TV prijemnik spojite na mrežu.

Napomene

• Ne skidajte poklopac s utora TV CAM (Modula za uvjetovani pristup) osim prilikom umetanja smart kartice u CAM.

• Raspoloživost dodatnog pribora ovisi o zemljama/ regiji/modelu televizora/zalihama.

• Dizajn i specifikacije podložni su promjenama bez najave.

Napomene o funkciji digitalne televizije

• Digitalna televizija (zemaljski, satelitski,

kabelski DVB), interaktivne usluge i mrežne usluge možda neće biti dostupne u svim državama ili područjima. Neke funkcije možda neće biti omogućene i možda neće raditi ispravno s nekim pružateljima usluga i mrežnim okruženjima. Neki pružatelji televizijskih usluga mogu naplaćivati naknadu za svoje usluge.

• Ovaj TV podržava digitalni prijenos putem

kodeka MPEG-2, H.264/MPEG-4 AVC i H.265/HEVC, no kompatibilnost sa svim signalima operatera / pružatelja usluge, koji se mogu promijeniti tijekom vremena, ne može biti zajamčena.

Page 88

Informacije o zaštitnom znaku

• Izrazi HDMI i HDMI High-Definition Multimedia Interface (Multimedijsko sučelje visoke definicije) i logotip HDMI zaštitni su znakovi ili registrirani zaštitni znakovi tvrtke HDMI Licensing LLC u Sjedinjenim Državama i drugim zemljama.

• Proizvedeno pod licencom tvrtke Dolby Laboratories. Dolby, Dolby Audio i simbol dvostrukog D zaštitni su znakovi tvrtke Dolby Laboratories.

•»BRAVIA« i zaštitni su znakovi tvrtke Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, logo i logotip Gracenote te logo »Powered by Gracenote« zaštitni su znakovi ili registrirani zaštitni znakovi tvrtke Gracenote u Sjedinjenim Državama i/ili drugim zemljama.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup i logotip Wi-Fi CERTIFIED zaštitni su znakovi ili registrirani zaštitni znakovi Wi-Fi Alliance.

• DTS patente pogledajte http://patents.dts.com. Proizvedeno prema licenci tvrtke DTS, Inc. DTS, simbol te DTS i simbol zajedno registrirani su zaštitni znakovi, a DTS Digital Surround zaštitni je znak tvrtke DTS, Inc. © DTS, Inc. Sva prava pridržana.

• Oznaka i logotip Bluetooth® su registrirane robne marke tvrtke Bluetooth SIG, Inc. i svaka upotreba tih oznaka od strane tvrtke Sony Corporation obuhvaćena je licencom. Druge robne i trgovačke marke vlasništvo su njihovih vlasnika.

• DiSEqC™ zaštitni je znak tvrtke EUTELSAT. Ovaj TV prijemnik podržava DiSEqC 1.0. Ovaj TV prijemnik nije namijenjen za upravljanje motoriziranim antenama.

• TUXERA je registrirana robna marka tvrtke Tuxera Inc. u SAD-u i drugim zemljama.

• Logotip USB-IF SuperSpeed USB Trident registrirana je robna marka tvrtke USB Implementers Forum, Inc.

Page 89

Page 90

Vsebina

POMEMBNO OBVESTILO . . . . . . . . . . . . . . . .2

Varnostne informacije . . . . . . . . . . . . . . . . . . 3

Previdnostni ukrepi. . . . . . . . . . . . . . . . . . . . .6

Deli in elementi za upravljanje . . . . . . . . . 8

Elementi za upravljanje in kazalniki . . . . . . .8

Uporaba daljinskega upravljalnika . . . . . . 9

Opis delov daljinskega upravljalnika . . . . . .9

Priključni diagram . . . . . . . . . . . . . . . . . . .11

Vgradnja televizorja na steno . . . . . . . . . 13

Uporaba dodatnega nosilca za stensko

montažo . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

SU-WL845 (KD-75XE94xx, KD-65XE93xx),

SU-WL840 (KD-55XE93xx) . . . . . . . . . . . . . . 14

SU-WL450 (Samo KD-65/55XE93xx) . . . . . . 14

Samo KD-75XE94xx, KD-55XE93xx . . . . . . . 16

Odpravljanje težav . . . . . . . . . . . . . . . . . . 19

Težave in rešitve. . . . . . . . . . . . . . . . . . . . . . 19

Tehnični podatki. . . . . . . . . . . . . . . . . . . . 20

Internetna povezava in Podatki o zasebnosti

Ta izdelek se poveže z internetom med začetno namestitvijo takoj, ko je omrežje povezano, da se potrdi internetna povezava in kasneje za nastavitev začetnega zaslona. Vaš IP naslov se uporablja pri tej in pri vseh drugih internetnih povezavah. Če ne želite, da bi bil vaš IP naslov uporabljen pri vseh, ne nastavite brezžične internetne funkcije in ne priključite internetnega kabla. Prosimo, glejte podatke o zasebnosti, predstavljene v nastavitvenem zaslonu, za nadaljnje podrobnosti o internetnih povezavah.

Uvod

Hvala, ker ste se odločili uporabljati ta Sonyjev izdelek. Pred uporabo televizorja skrbno preberite ta priročnik in ga shranite za nadaljnjo uporabo.

Opombe

• Pred uporabo televizorja preberite poglavje »Varnost ne informacije« (stran 3).

• Slike in ilustracije, ki se uporabljajo v Priročniku za pripravo ter tem priročniku, so samo v pomoč in se lahko razlikujejo od dejanskega videza izdelka.

• »xx«, ki se prikaže v imenu modela, odgovarja številčni cifri, ki je povezana z obliko, barvo ali TV sistemom.

Mesto Priročnika za pripravo

Priročnik za pripravo je postavljen na vrh blazine v kartonu za televizor.

Pomoč/Vodnik za pomoč

Funkcija pomoči ponuja obilico informacij o vašem televizorju. Za uporabo funkcije pomoči na daljinskem upravljalniku pritisnite HELP. Navodila in nasvete za odpravljanje težav lahko najdete na seznamu ali z iskanjem ključnih besed. Za ogled priročnika v meniju za pomoč izberite [Vodnik za pomoč]. Če svoj televizor povežete z internetom, se funkcija pomoči in informacije posodobijo.

Mesto identifikacijske nalepke

Nalepke s številko modela, datumom izdelave (leto/mesec) in nazivno napajalno napetostjo se nahajajo na hrbtni strani televizorja ali paketa. Mogoče jih je najti tako, da odstranite pokrov stojala in centralni pokrov.

Za modele s priloženim napajalnikom: Nalepke za številko modela in serijsko številko napajalnika sta nameščeni na dnu napajalnika.

OPOZORILO

DA BI PREPREČILI POŽAR, SVEČ IN DRUGEGA ODPRTEGA PLAMENA NE POSTAVLJAJTE V BLIŽINO IZDELKA.

POMEMBNO OBVESTILO

Ta izdelek je bil izdelan s strani ali v imenu Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonska. Poizvedbe, povezane z skladnostjo izdelkov, ki temelji na zakonodaji Evropske unije, se naslovi na pooblaščenega zastopnika, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgija. Za vse storitve ali garancijske zadeve prosimo, da se obrnete na naslove navedene v ločenih servisnih ali garancijskih dokumentih.

Page 91

Obvestilo o radijski opremi

9 mm

Zadnji okrov televizorja

Vijak (M6) Nosilec za stensko

montažo

Vijak (M6)

Nosilec za stensko montažo

12 mm

Zadnji okrov televizorja

Vijak (M6)

Nosilec za stensko montažo

9 mm - 13 mm

Zadnji okrov televizorja

S tem Sony Corporation izjavlja da so tipi radijske opreme KD-75XE9405, KD-65XE9305, KD-55XE9305 skladni z bistvenimi zahtevami ter drugimi zadevnimi določili direktive 1999/5/ES. Za podrobnosti si oglejte naslednji naslov URL: http://www.compliance.sony.de/

Ta radijska oprema se lahko uporablja v EU brez poseganja v veljavne zahteve glede uporabe radijskega spektra.

Opozorilo za stranke: naslednje informacije veljajo le za opremo prodano v državah v katerih veljajo direktive ES.

Brezžični sistem televizorja lahko uporabljate v naslednjih državah:

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI , NO, CH, BG, RO, TR, AL, BA, M K, MD, RS, ME, Kosovo

Opremo lahko uporabljate tudi v drugih neevropskih državah.

• Televizor namestite tako, da namizno stojalo ne bo štrlelo iz stojala televizorja (ni priloženo). Ce namizno stojalo štrli iz stojala televizorja, se lahko televizor prevrne, pade ali povzroci telesno poškodbo ali poškodbo televizorja.

Varnostne informacije

OPOZORILO

Baterij ne izpostavljajte pretirani vročini, kot je sončna svetloba, požar in podobno. Televizorja nikoli ne nameščajte na nestabilno mesto. Televizor lahko pade in povzroči hude telesne poškodbe ali smrt. Veliko poškodb, zlasti poškodb otrok, lahko preprečimo s preprostimi previdnostnimi ukrepi, npr.:  z uporabo omaric ali stojal, ki jih priporoča proizvajalec

televizorja.

 z uporabo pohištva, ki lahko varno podpira televizor.  da se prepričate, ali televizor ne visi prek roba nosilnega

pohištva.

 da ne postavi te televizorja na viso ko pohištvo (npr. kredence ali

knjižne police), ne da bi pri tem zasidrali pohištvo in televizor z ustreznimi pritrdili.

 da ne postavite televizorja na tkanino ali druge materiale, ki se

lahko nahajajo med televizorjem in nosilnim pohištvom.

 da poučite otroke o nevarnostih plezanja na pohištvo, da bi

dosegli krmilne gumbe televizorja. Če svoj televizor shranjujete in premeščate, upoštevajte zgoraj navedene smernice.

Namestitev/nastavitev

Televizor namestite in uporabljajte v skladu s spodaj navedenimi navodili, da bi preprečili nevarnost požara, električnega udara, škode in/ali poškodb.

Namestitev

• Televizor morate namestiti blizu enostavno dostopne omrežne

vtičnice.

• Pastatykite televizorių ant stabilaus, lygaus paviršiaus, kad jis

nenukristų ir nesužalotų arba nesugadintų turto.

• Televizor namestite na stabilno, ravno podlago, da preprečite

padec naprave, ki bi lahko povzročil telesne poškodbe ali premoženjsko škodo.

• Namestitev na steno naj izvaja izključno usposobljeno servisno osebje.

• Zaradi varnosti močno priporočamo, da uporabljate Sonyjevo dodatno opremo, vključno:  Nosilec za stensko montažo SU-WL845 (Samo KD-75XE94xx,

KD-65XE93xx)

 Nosilec za stensko montažo SU-WL840 (Samo KD-55XE93xx)  Nosilec za stensko montažo SU-WL450 (Samo

KD-65/55XE93xx)

• Obvezno uporabite vijake, ki so priloženi nosilcu za stensko montažo, ko pritrjujete nosilec za stensko montažo na televizor. Priloženi vijaki so zasnovani, kot kaže ilustracija, če jih merite od pritrditvene površine nosilca za stensko montažo. Premer in dolžina vijakov se pri različnih modelih nosilcev za stensko montažo razlikujeta. Z uporabo drugih vijakov namesto priloženih lahko povzročite notranje poškodbe televizorja ali prevračanje itd.  Dodatni nosilec za stensko montažo (Samo SU-WL845,

SU-WL840) Zgornji del

Spodnji del

 Dodatni nosilec za stensko montažo (Razen SU-WL845,

SU-WL840)

KD-75XE94xx

Page 92

KD-65/55XE93xx

Vijak (M6) Nosilec za stensko

montažo

8 mm - 12 mm

4 mm - 7 mm

Vijak M4 (ni priložen)

Vijak (ni priložen)

Kabel (ni priložen)

30 cm

10 cm 10 cm

10 cm

Pustite najmanj toliko prostora okrog televizorja.

30 cm

10 cm

Pustite najmanj toliko prostora okrog televizorja.

6 cm

Prenašanje

• Pred prenašanjem televizorja odklopite vse kable.

• Dve ali tri osebe morajo prenašati velik televizor.

• Pri prevažanju televizor držite, kot je prikazano spodaj. Ne pritiskajte plošče LCD ali okvirja zaslona.

• Pri premikanju ali nameščanju televizorja ne položite televizorja.

• Med prenašanjem televizorja ne izpostavljajte udarcem ali premočnemu tresenju.

• Kadar televizor prevažate na popravilo ali pri selitvi, ga zapakirajte v originalno škatlo in embalažni material.

Preprečevanje prevračanja

Prezračevanje

• Odprtin za prezračevanje ne smete nikoli prekriti ali zamašiti.

• Okrog televizorja pustite prostor, kot je prikazano spodaj.

• Močno priporočamo, da uporabite Sonyjev nosilec za stensko montažo, da bi zagotovili zadostno kroženje zraka.

Pri namestitvi na steno

Pri namestitvi na stojalo

Page 93

• Da bi zagotovili ustrezno prezračevanje in preprečili nabiranje

Kroženje zraka je onemogočeno.

Stena Stena

umazanije ali prahu:  Televizorja ne smete položiti, namestiti z zgornjo stranjo

navzdol, s hrbtno stranjo naprej ali stransko.

 Televizorja ne nameščajte na polico, preprogo, posteljo ali v

omaro.

 Televizorja ne pokrivajte z blagom, denimo zavesami, ali

drugimi predmeti, na primer časopisom ipd.

 Televizorja ne namestite tako, kot je prikazano spodaj.

Napajalni kabel

Da bi preprečili nevarnost požara, električnega udara, škode in/ali poškodb, z napajalnim kablom ravnajte v skladu z naslednjimi navodili:  Uporabljajte samo priloženi Sonyjev napajalni kabel, ne

uporabljajte kablov drugih proizvajalcev.

 Vtič potisnite do konca v omrežno vtičnico.  Televizor uporabljajte samo z napajanjem 220 V - 240 V AC.  Med priključevanjem kablov se zaradi lastne varnosti

prepričajte, da ste odklopili napajalni kabel, in pazite, da ne boste hodili po kablih.

 Pred deli na televizorju ali premikanjem odklopite napajalni

kabel iz omrežne vtičnice.

 Napajalni kabel ločite od virov toplote.  Omrežni vtič redno odklopite in očistite. Če je vtič prekrit s

prahom in se prah navlaži, se izolacija lahko poškoduje, kar bi lahko povzročilo požar.

Opombe

• Priloženega napajalnega kabla ne uporabljajte z nobeno drugo opremo.

• Napajalnega kabla ne preščipnite, ne pregibajte in ne zvijajte prekomerno. V nasprotnem se lahko notranji vodniki prelomijo ali odkrijejo.

• Ne predelujte napajalnega kabla.

• Ne polagajte težkih predmetov na napajalni kabel.

• Kadar odklapljate napajalni kabel, ne vlecite samega kabla.

• Ne priključujte preveč naprav na isto omrežno vtičnico.

• Ne uporabljajte omrežne vtičnice, v katero se vtič ne prilega popolnoma.

OPOMBA O OMREŽNEM NAPAJALNIKU (samo za modele s priloženim napajalnikom)

Opozorilo

Da zmanjšate tveganje požara ali električnega udara, te naprave ne izpostavljajte dežju ali vlagi. Da preprečite nevarnost požara ali električnega udara, na napravo ne postavljajte predmetov, napolnjenih s tekočinami, na primer vaz. Te opreme ne vgradite v zaprt prostor, kot je vitrina za knjige ali podobno.

• Poskrbite, da je električna vtičnica blizu opreme in lahko dostopna.

• Poskrbite, da uporabite priloženi omrežni napajalnik in napajalni kabel.

• Ne uporabljajte drugih omrežnih napajalnikov. To lahko povzroči okvaro.

• Omrežni napajalnik priključite na lahko dostopno električno vtičnico.

• Napajalnega kabla ne ovijte okoli omrežnega napajalnika. Zaradi tega se lahko prekine kateri od vodnikov kabla in/ ali se lahko poškoduje medijski sprejemnik.

• Omrežnega napajalnika se ne dotikajte z mokrimi rokami.

• Če opazite kaj neobičajnega na omrežnem napajalniku, ga takoj odklopite iz električne vtičnice.

• Naprava ni ločena od električnega omrežja, dokler je priključena v električno vtičnico, tudi če je sama naprava izključena.

• Ker se omrežni napajalnik pri dolgotrajni uporabi segreje, bo morda na dotik vroč.

Prepovedana uporaba

Televizorja ne nameščajte in ne uporabljajte na lokacijah, v okolju ali situacijah, kot so opisane spodaj, sicer lahko pride do okvare televizorja, ki bi lahko povzročila požar, električni udar, škodo in/ ali poškodbe.

Lokacije:

• Na prostem (neposredno izpostavljeno sončni svetlobi), na obali, na ladji ali drugem plovilu, v vozilu, v medicinskih ustanovah, nestabilnih lokacijah, blizu vode, dežja, vlage in dima.

Okolja:

• Mesta, ki so vroča, vlažna ali močno zaprašena. Mesta, kamor lahko vdrejo žuželke. Mesta, kjer je televizor lahko izpostavljen mehanski vibracijam, v bližini vnetljivih predmetov (sveče itd.). Televizorja ne smete izpostavljati kapljanju ali brizganju, in predmetov, napolnjenim s tekočino, npr. vaz, ne smete postavljati na televizor.

Okoliščine:

• Uporabite z mokrimi rokami, z odstranjenim ohišjem ali z dodatki, ki jih proizvajalec ne priporoča. Med bliskanjem odklopite televizor iz omrežne vtičnice in anteno.

• Televizor namestite tako, da štrli v odprt prostor. Če se oseba ali predmet zaleti v televizor, lahko pride do osebne poškodbe ali škode na predmetu.

• Televizor namestite v vlažen ali prašen prostor ali v prostor z zaoljenim dimom ali paro (blizu kuhalnikov ali vlažilcev). V takih primerih lahko pride do požara, električnega udara ali popačenja.

• Televizor namestite na mesta, kjer bo izpostavljen visokim temperaturam, na primer neposredna sončna svetloba, bližina radiatorja ali grelca. Televizor se lahko v teh pogojih pregreje, kar lahko poškoduje ohišje in/ali povzroči nepravilno delovanje televizorja.

• Če je televizor nameščen v garderobi javnega kopališča ali izvira vode, lahko žveplo v zraku ipd. poškoduje televizor.

• Za najboljšo kakovost slike zaslona ne izpostavljajte neposredni osvetlitvi ali sončni svetlobi.

• Ne premikajte televizorja iz mrzlega v topel prostor. Nenadne spremembe sobne temperature lahko povzročijo nabiranje vlage. To lahko povzroči slabšo kakovost slike in/ali nejasne barve. V tem primeru pustite, da vlaga najprej v celoti izhlapi, šele nato vklopite televizor.

Polomljeni deli:

• Ne mečite ničesar v televizor. Steklo zaslona lahko zaradi udarca poči in povzroči hude poškodbe.

• Če površina televizorja poči, se televizorja ne dotikajte, dokler ne odklopite napajalnega kabla. Sicer lahko pride do električnega udara.

Page 94

Če ga ne uporabljate

Najv. 1,5 mm

(Referenčna slika za vtič tipa F)

Najv. 7 mm

• Zaradi okoljskih razlogov in varnosti odklopite napajanje, če televizorja več dni ne boste uporabljali.

• Napajanje televizorja ni odklopljeno, če televizor samo izklopite. Izvlecite vtič iz omrežne vtičnice, da televizor popolnoma odklopite.

• Nekateri modeli so lahko opremljeni s funkcijami, zaradi katerih mora televizor ostati v pripravljenosti, da bi lahko pravilno deloval.

Otroci

• Otrokom ne dovolite, da bi plezali po televizorju.

• Drobno opremo hranite izven dosega otrok, da je ne bi pomotoma pogoltnili.

V primeru naslednjih težav...

Če se pojavi katera koli od naslednjih težav, nemudoma izklopite televizor in odklopite napajalni kabel. Z dobaviteljem ali Sonyjevim servisnim centrom se dogovorite, da televizor pregleda usposobljeno servisno osebje.

Če:

 je napajalni kabel poškodovan,  omrežna vtičnica ne omogoča popolne vstavitve vtiča,  je televizor poškodovan zaradi padca, udarca ali ker je vanj

priletel predmet,

 je skozi odprtine na ohišju stekla tekočina oz. padel predmet.

O temperaturi LCD televizorja

Če LCD-televizor uporabljate dlje časa, se njegovo ohišje segreje. Če se ga dotaknete z roko, je lahko vroč.

Previdnostni ukrepi

Gledanje televizije

• Televizor glejte pri zmerni osvetljenosti prostora, saj gledanje televizorja pri slabi osvetljenosti ali daljši čas utruja oči.

• Prilagodite glasnost, kadar uporabljate slušalke, in se izogibajte premočni glasnosti, sicer lahko pride do poškodb sluha.

Zaslon LCD

• Čeprav je zaslon LCD izdelan s tehnologijo visoke natančnosti in je 99,99 % ali več svetlobnih točk dejavnih, se lahko na zaslonu LCD pojavijo neprekinjene črne pike ali posamezne svetle točke (rdeča, modra ali zelena). Tovrstni pojavi niso okvare, saj jih povzročajo lastnosti zgradbe zaslona LCD.

• Ne potiskajte in ne opraskajte sprednjega filtra, in na televizor ne postavljajte predmetov. Slika se lahko popači ali pa se zaslon LCD poškoduje.

• Če televizor uporabljate v hladnem prostoru, lahko slika postane razmazana ali temna. To ne predstavlja napake. Pojav bo izginil, ko se bo temperatura zvišala.

• Pri neprekinjenem predvajanju statičnih slik lahko pride do podvajanja slik (ghosting). Pojav običajno hitro izgine.

• Med uporabo televizorja se zaslon in ohišje segrejeta. To ni napaka.

• Zaslon LCD vsebuje manjšo količino tekočih kristalov. Pri odstranjevanju upoštevajte lokalne odloke in predpise.

Ravnanje s površino zaslona/ohišjem televizorja in čiščenje

Pred čiščenjem odklopite napajalni kabel televizorja iz omrežne vtičnice. Da bi preprečili propadanje materiala ali prevleke zaslona, upoštevajte naslednje previdnostne ukrepe.

• Površino zaslona in ohišje previdno obrišite z mehko krpo, da ostranite prah. Če je prah trdovraten, površine obrišite z mehko krpo, rahlo navlaženo z blago milnico.

• Ne pršite vode ali detergenta neposredno na televizor. Zaradi kapljanja na dno zaslona ali zunanjih delov ali v televizor lahko pride do okvare televizorja.

• Nikoli ne uporabljajte grobih krp, alkalnih ali kislinskih čistil, praškov za čiščenje ali hlapljivih topil, kot so alkohol, benzen, redčilo ali insekticid. Uporaba teh snovi ali daljši stik z gumijastimi ali vinilnimi materiali lahko povzroči poškodbo površine zaslona ali ohišja.

• Ne dotikajte se televizorja, če je vaša roka namazana s katero koli kemično substanco, kot npr. Krema za roke ali krema za zaščito proti soncu.

• Priporočamo redno sesanje prezračevalnih odprtin, da zagotovite ustrezno prezračevanje.

• Kadar prilagajate kot televizorja, ga premikajte počasi, da bi preprečili premikanje ali zdrs televizorja z namiznega stojala.

Izbirna dodatna oprema

• Izbirne dele ali drugo opremo, ki oddaja elektromagnetno sevanje, hranite ločeno od televizorja. V nasprotnem se lahko pojavi popačenje slike in/ali zvoka.

• Ta oprema je bila preskušena in bilo je ugotovljeno, da je skladna z omejitvami, ki jih je določila Direktiva o elektromagnetni združljivosti za uporabo priključnega signalnega kabla, krajšega od 3 metrov.

• Ta oprema je bila preskušena in bilo je ugotovljeno, da je skladna z omejitvami, ki jih je določila Direktiva o elektromagnetni združljivosti za uporabo RF-kabla, krajšega od 30 metrov, s priključki za zemeljske/satelitske/CATV priključke.

Priporočila za vtič tipa F

Razdalja med notranjo žico in priključnim delom mora biti manjša od 1,5 mm.

Brezžično delovanje enote

• Te enote ne uporabljajte v bližini medicinske opreme (srčni spodbujevalnik itd.), sicer lahko pride do napak v medicinski opremi.

• Kljub temu, da ta enota oddaja/sprejema kodirane signale, morate paziti, da ne pride do nepooblaščenega prestrezanja signala. Za morebitne posledične težave ne prevzemamo odgovornosti.

• Opremo je treba namestiti in upravljati na razdalji vsaj 20 cm med anteno naprave in telesom oseb v okolici.

Previdnost pri uporabi daljinskega upravljalnika

• Pri vstavljanju baterij pazite na pravilno polarnost.

• Ne uporabljajte različnih baterij sočasno ali starih in novih baterij skupaj.

• Baterije odstranjujte v skladu z okoljevarstvenimi predpisi. Določena območja imajo posebne uredbe za odstranjevanje baterij. Posvetujte se s pristojno lokalno upravo.

• Daljinski upravljalnik uporabljajte previdno. Ne mečite ga, ne stopajte nanj in ga ne polivajte s kakršno koli tekočino.

• Daljinskega upravljalnika ne puščajte v bližini vira toplote, izpostavljenega neposredni sončni svetlobi ali v vlažnem prostoru.

Page 95

Odstranjevanje televizorja

Odstranitev stare električne in elektronske opreme (veljavno v Evropski uniji in ostalih evropskih državah s sistemom ločenega zbiranja odpadkov)

Ta simbol na izdelku ali na embalaži pomeni, naj se z izdelkom ne ravna enako kot z gospodinjskimi odpadki. Morate ga oddati na

in elektronske opreme. S pravilno oddajo tega izdelka boste pomagali preprečiti negativne posledice za okolje in zdravje ljudi, do katerih bi prišlo v primeru neustreznega ravnanja ob odstranitvi tega izdelka. Recikliranje materiala bo pripomoglo k ohranjevanju naravnih virov. Podrobnejše informacije o recikliranju tega izdelka lahko dobite na upravni enoti, službi oddajanja gospodinjskih odpadkov ali v trgovini, kjer ste izdelek kupili. Odpadno električno in elektronsko opremo lahko oddate brezplačno tudi distributerju neposredno ob dobavi električne oz. elektronske opreme.

gospodinjskimi odpadki. Pri nekaterih baterijah se ta simbol uporablja v kombinaciji z oznako za kemijski element. Oznaka za živo srebro (Hg) ali svinec (Pb) je dodana v primeru, da baterija vsebuje več kot 0,0005 % živega srebra ali več kot 0,004 % svinca. S tem, ko te baterije pravilno odvržete, pripomorete k preprečevanju potencialnih negativnih posledic za okolje in naše zdravje, ki bi ga povzročilo nepravilno odvrženje tega izdelka. Z recikliranjem materialov bomo ohranili naravne vire. V primeru izdelkov, ki zaradi varnosti, zmogljivosti ali shranjevanja podatkov potrebujejo stalno povezavo z vgrajeno baterijo, naj to baterijo zamenja le usposobljeno servisno osebje. Da se zagotovi ustrezno ravnanje z baterijo, oddajte izrabljeni izdelek na zbirni točki za recikliranje električne in elektronske opreme. Za vse ostale baterije vas prosimo, da preberete poglavje o varni odstranitvi odpadnih baterij. Baterijo predajte na zbirni točki za recikliranje odpadnih baterij. O podrobnostih glede recikliranja tega izdelka ali baterije lahko povprašate na upravni enoti, službi oddajanja gospodinjskih odpadkov ali v trgovini, kjer ste izdelek kupili.

ustrezno zbirno mesto za recikliranje električne

Odstranitev odpadnih baterij (velja za evropsko unijo in druge evropske države s sistemom ločevanja odpadkov)

Ta simbol na bateriji ali na embalaži pomeni, naj se z baterijo ne ravna enako kot z

Page 96

Deli in elementi za upravljanje



Elementi za upravljanje in kazalniki

 (Vklop) /+/-

Ko je televizor izklopljen:

Pritisnite  za vklop.

Ko je televizor vklopljen:

Pritisnite in držite  za izklop.

 pritisnite tolikokrat, da pridete na želeno

funkcijo, nato pa pritisnite gumb + ali – za:

• Prilagoditev glasnosti.

• Izbira kanala.

• Izbira vhodnega vira za televizor.

 Tipalo daljinskega upravljalnika* /

Tipalo svetlobe* osvetlitev

Lučka LED za osvetlitev zasveti ali utripa glede na stanje televizorja. Za več informacij, glejte Vodnik za pomoč.

* Ničesar ne postavljajte v bližino tipala.

/ Lučka LED za

Page 97

Uporaba daljinskega upravljalnika

MIC

Opis delov daljinskega upravljalnika

Oblika, mesto, razpoložljivost in delovanje tipke daljinskega upravljalnika se lahko razlikujejo glede na regijo/državo/model televizorja.

/ (Izbira vhoda/Zadrževanje

besedila)

V načinu televizije: Prikažite in izberite vhodni vir. V načinu besedila: Zadržite trenutno stran.

(Mikrofon)

Uporaba glasovne funkcije (na primer glasovno iskanje različnih vsebin).

 (Pripravljenost televizorja)

Vklopite ali izklopite televizor (pripravljenost).

DIGITAL/ANALOG

Preklopite med digitalnim in analognim načinom.

TV/RADIO

Preklopite med oddajami TV in RADIO.

SYNC MENU

Prikaže meni BRAVIA Sync.

EXIT

Vrnitev na prejšnji zaslon ali izhod iz menija. Kadar je na voljo storitev za interaktivno aplikacijo, pritisnite za izhod iz storitve.

 Gumbi s številkami

/ (Informacije/Razkrij besedilo)

Prikaže informacije.

Page 98

 (Besedilo)

Prikaže besedilne informacije.

 Google Play

Odpre spletno storitev »Google Play«.

NETFLIX (samo za določena območja/ države/modele televizorja)

Odpre spletno storitev »NETFLIX«.

Barvni gumbi

Izvedite ustrezno funkcijo ob določenem času.

 ACTION MENU

Prikaže seznam kontekstualnih funkcij.

• Preklopite na televizijski kanal ali vhod iz drugih aplikacij.

• Vključite televizor, da prikažete televizijsko postajo ali vhod.

GUIDE/

Prikaže digitalni programski vodnik.

BACK/

Vrne na prejšnji zaslon.

HOME

Prikaže domači meni televizorja.

DISCOVER

Če želite iskati vsebine, prikličite vrstico za vsebino.

//// (Izbira/vnos)

 +/– (Glasnost)

Nastavi glasnost.

(skoči)

Preklopi med dvema kanaloma ali vhodoma. Televizor izmenoma preklaplja med trenutnim kanalom in vhodom ter zadnjim izbranim kanalom in vhodom.

 (Izklop zvoka)

Utiša zvok. Znova pritisnite, da obnovite zvok.

PROG +/–//

V načinu televizije: Izberite kanal. V načinu besedila: Izbere naslednjo () ali prejšnjo () stran.

 AUDIO

Spremenite jezik trenutno prikazanega programa.

//////

Upravlja predstavnostne vsebine na televizorju in povezano združljivo napravo BRAVIA Sync.

(Nastavitev podnapisov)

Vklopi ali izklopi podnapise (ko je funkcija na voljo).

HELP

Prikaže meni Pomoč. Tukaj lahko dostopate do Vodnika za pomoč.

 REC

Trenutni program posnemite s funkcijo snemanja USB HDD.

TITLE LIST

Prikaže seznam naslovov.

Page 99

Priključni diagram

< 14 mm < 14 mm

Slušalke/domači zvočni sistem/ nizkotonski zvočnik

Digitalni fotoaparat/ videokamera/ shranjevalni medij USB

Domači zvočni sistem s prilagodilnikom ARC/ naprava HDMI

Kabel/ antena/ sprejemnik

DVD-predvajalnik s komponentnim izhodom

Usmerjevalnik

Videorekorder/oprema za video igre/DVD predvajalnik/ videokamera

Videorekorder/oprema za video igre/DVD predvajalnik/ videokamera/ sprejemnik*

Digitalni fotoaparat/ videokamera/ shranjevalni medij USB

Naprava HDMI

Domači zvočni sistem z optičnim zvočnim vhodom

Naprava HDMI

IR Blaster

Enota za pogojni dostop

Satelitski

Za več informacij o povezavah, glejte Vodnik za pomoč s pritiskom na gumb HELP na daljinskem upravljalniku.

Page 100

 USB 1/2, USB 3 (HDD REC)*

3,5 mm

1: L 2: Video 3: Ozemljitev 4: R

3214

< 21 mm

< 12 mm

• Če priključite veliko napravo USB, lahko pride do motenj v drugih povezanih napravah.

• Če priključite veliko napravo USB, jo povežite s priključkom USB 1.

 AUDIO OUT /

• Podpira samo 3-polni stereo mini vtič.

• Če želite poslušati zvok televizorja skozi povezano opremo, pritisnite HOME. Izberite [Nastavitve] t [Zvok] t [Slušalke/avdio izhod] in nato izberite želeni element.

/ AV IN 1

• Za sestavljeno povezavo uporabite analogni podaljšani kabel (ni priložen).

•

 Enota za pogojni dostop (CAM –

Conditional Access Module)

• Omogoča dostop do plačljivih televizijskih storitev. Za podrobnosti glejte navodila za uporabo, ki ste jih dobili z napravo CAM.

• Pametne kartice ne vstavite neposredno v režo televizorja za enoto CAM. Vstaviti jo morate v enoto za pogojni dostop, ki jo dobite pri pooblaščenem prodajalcu.

• V nekaterih državah/regijah enote CAM ni na voljo. To preverite pri svojem pooblaščenem prodajalcu.

• Obvestilo CAM se lahko prikaže, ko preklopite na digitalni program po uporabi internetnega videoposnetka.

*1 Ob priključitvi mono opreme uporabite zvočni

priključek L (MONO).

*2 Za zunanjo napravo, ki ima le SCART AV OUT,

uporabite SCART-RCA adapter.

*3 Samo za določena območja/države/modele

televizorja.

 IR BLASTER*

 HDMI IN 1/2/3/4

• Če ste povezali digitalni zvočni sistem, ki je združljiv s funkcijo povratnega zvočnega kanala (Audio Return Channel – ARC), uporabite HDMI IN 3. Če ne, je potrebna dodatna povezava s priključkom DIGITAL AUDIO OUT (OPTICAL).

•

 (Satelitski vhod),  (RF-vhod)

• Priključki za zemeljsko/kabelsko in satelitsko televizijo. Koraki povezave: SUB. t Antena t MAIN

• Priključek SUB. priključite samo, kadar uporabljate način dveh sprejemnikov, razen pri distribuciji z enim kablom po EN50494.
