電視
參考指南
KD-85X8500D / 75X9400D / 65X9300D / 65X8500D / 55X9300D / 55X8500D
目錄
妑´⍱䦕濕晟壺
┒₧
斴䒌䇍屎⌮≺⫝̸䪊嗃
憿!
)Qc* !
㯂!
)Ih* !
拼!
)De* !
⁝懟 !
)Ds,7*!
⡾㸘俓剓
)QCC*
!
⡾㸘剓惾
!
)QCEF*!
晟嵓㛣
䌟䏧曆㛣
⡺㬠
㌾俖◌
悱Ṛ )ữ濕
徽㌋◌䪭*
!
´佧 !2/!ɖȳɗἦ㉫姖杩斴䒌䇍屎ᶯ䗢Ⅺ㬸⎏愳㚎峩⅞䗢Ⅺ㬸⎏愳❞㷺ᾠɁ !
´佧 3/ ɖ濈ɗἦ㉫姖杩斴䒌䇍屎䀞㋶旈杩䙒Ɂ !
ȳȳȳȳȳȳ
濈ȳȳȳȳȳ
濈ȳȳȳȳȳ
濈ȳȳȳȳȳ
濈ȳȳȳȳȳ
安全資訊. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
預先注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . 5
零件與控制鍵. . . . . . . . . . . . . . . . . . . . . . . . 7
控制鍵與指示燈 . . . . . . . . . . . . . . . . . . . . . . . . 7
使用遙控器 . . . . . . . . . . . . . . . . . . . . . . . . . 8
遙控器零件說明 . . . . . . . . . . . . . . . . . . . . . . . . 8
連接圖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
將電視機安裝至牆上 . . . . . . . . . . . . . . . . . 13
使用隨附的壁掛式支架
（僅限 KD-75X9400D、KD-65/55X9300D） . . . 13
使用選購的壁掛式支架 . . . . . . . . . . . . . . . . . 14
SU-WL500 （僅限 KD-85X8500D、
KD-75X9400D） . . . . . . . . . . . . . . . . . . . . . . . . 16
SU-WL450 （僅限 KD-65/55X9300D、
KD-65/55X8500D）. . . . . . . . . . . . . . . . . . . . . .20
故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . 24
故障與解決方案 . . . . . . . . . . . . . . . . . . . . . . . 24
規格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
簡介
感謝您購買這項 Sony 產品。
使用電視機之前，請詳讀本手冊，並保留下來以便將來參考。
註
• 使用電視機之前，請閱讀 “ 安全資訊 ”( 第 3 頁 )。
• 本電視機的使用說明書內含關於 “ 將電視機安裝至牆上 ” 的說明。
• 安裝指南和本說明書中使用的影像和插圖僅作參考並可能與實際產
品不同。
安裝指南的位置
安裝指南位於電視機包裝箱內部膠墊的頂部。
說明指南
說明指南解釋如何使用電視機功能的資訊。要在電視機上顯示說明指
南，按下遙控器上的說明並選擇 [ 說明指南 ]。
識別標籤的位置
電視機型號和電源等級的標籤位於電視機背面。
隨附 AC 電源供應器的型號：
AC 電源供應器型號和系列號的標籤位於 AC 電源供應器底部。
Radio cautions sentence/ 無線電磁波法規
第十二條
經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者
均不得擅自變更頻率、加大功率或變更原設計之特性及功能。
第十四條
低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有
干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合
法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受
合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
在 5.25-5.35 GHz 頻帶內操作之無線資訊傳輸設備，限於室內使用。
CT
2
安全資訊
螺絲
壁掛式支架
13 毫米
電視機後蓋
螺絲
壁掛式支架
7 毫米
電視機後蓋
螺絲
壁掛式支架
8 毫米 - 12 毫米
螺絲
壁掛式支架
8 毫米 - 12 毫米
電視機後蓋
警告
不可將電池曝露於如陽光、火或類似的過熱源。
切勿將電視機安置在不穩定的地方。電視機可能跌落、造成嚴重人身
傷害或導致死亡。為避免尤其是對孩童造成傷害，可採取簡單的預先
注意事項，如：
使用電視機製造商推薦的機櫃或支架。
僅使用可安全支撐電視機的傢俱。
確保電視機不會置於支撐傢俱的邊緣處。
未將傢俱與電視機固定在合適的支架上時，勿將電視機置於較高的
傢俱 （如櫥櫃或書櫃）之上。
切勿在電視機與支撐傢俱之間擺放布料或其他材料。
教育孩童攀爬傢俱去觸摸電視機或其控制器是相當危險的。
如果您現有的電視機仍在使用且已重新安放，則同樣適用上述注意事
項。
安裝 / 設定
為了避免火災、觸電或損壞及 （或）受傷等危險，請遵照下列指示
來安裝和使用電視機。
安裝
• 應將電視機安裝在易於插拔的 AC 電源插座附近。
• 將電視機放在一個穩定的平面，以防止墜落和引起個人傷害或財產
損壞。
• 將電視機安裝在不會被拉動、推動或打翻的位置。
• 僅可由合格的維修人員執行掛壁安裝。
• 為了安全起見，強烈建議您使用 Sony 配件，包括：
隨附的壁掛式支架 （僅限 KD-75X9400D、KD-65/55X9300D）
壁掛式支架 SU-WL500 （僅限 KD-85X8500D、KD-75X9400D）
壁掛式支架 SU-WL450 （僅限 KD-65/55X9300D、
KD-65/55X8500D）
• 將壁掛式支架安裝於電視機上時，務必使用隨附於壁掛式支架的螺
絲。如圖所示，隨附螺絲的尺寸從壁挂式支架安裝表面起算。
螺絲的直徑和長度會因為壁掛式支架的型號而有所不同。
使用隨附螺絲以外的螺絲可能會造成電視機內部損壞或掉落等。
隨附的壁掛式支架
僅限 KD-75X9400D
KD-75X9400D、KD-65/55X9300D 除外
搬動
• 搬動電視機之前，請斷開所有連接的訊號線。
• 搬運大型電視機需要至少兩個人 （搬運 KD-85X8500D 需要至少四個
人）。
• 用手搬動電視機時，請如下圖所示抓握。請勿對液晶面板以及螢幕
周圍的框邊施加壓力。
KD-85X8500D
僅限 KD-65/55X9300D
選購的壁掛式支架
僅限 KD-75X9400D、KD-65/55X9300D
KD-75X9400D、KD-65/55X9300D
KD-65/55X8500D
• 搬動電視機時，請勿使其受到搖晃或過度震動。
• 搬動電視機以進行維修或移動時，請使用原有的紙箱和包裝材料進
行包裝。
CT
3
通風
30 公分
10 公分 10 公分
10 公分
在電視機周圍至少留出所示的空間。
30 公分
10 公分
10 公分
在電視機周圍至少留出所示的空間。
6 公分
空氣流通被阻擋。
牆壁 牆壁
• 切勿遮擋通風孔或將任何物體插入機殼內。
• 如下圖所示，在電視機周圍保留通風空間。
• 強烈建議您使用 Sony 壁掛式支架以確保足夠的空氣流通。
安裝在牆壁上
AC 電源供應器注意事項 （僅限隨附 AC
電源供應器的型號）
警告
為了避免火災或觸電造成危險，請勿將本機暴露於雨水或濕氣。
為了避免火災或觸電，請勿將裝有液體的物體 （例如花瓶）置於本
機上。請勿將本機安裝到封閉區域，例如書架或相似設備上。
• 請確保將 AC 電源插座安裝到設備附近並方便操作。
• 確保使用隨附的 AC 電源供應器和 AC 電源線。否則會引起故障。
• 將 AC 電源供應器連接到方便操作的 AC 電源插座。
• 請勿將 AC 電源線纏繞在 AC 電源供應器周
圍。否則線芯會被切斷和 / 或會引起電視機
故障。
安裝在底座上
• 為了確保正確通風及防止髒物或灰塵堆積：
請勿將電視機平放、安裝時螢幕面朝上、朝下、朝後或以側面接
壁安裝。
請勿將電視機放置於架子、地毯、床或壁櫥中。
請勿用布 （如窗簾）或物件 （如報紙等）覆蓋電視機。
請勿如下圖所示安裝電視機。
AC 電源線
為了避免火災、觸電或損壞及 （或）受傷等危險，請遵照下列指示
來處理 AC 電源線和插座 :
僅使用 Sony 隨附的 AC 電源線，不能使用其他品牌的電源線。
將插頭完全插入 AC 電源插座。
僅可在 110 V AC 電源上使用電視機。
連接訊號線時，為了安全起見，請務必拔下 AC 電源線，以免被訊
號線絆到腳。
在進行作業或移動電視機之前，請從 AC 電源插座上斷開 AC 電源
線的連接。
保持 AC 電源線遠離熱源。
拔下 AC 電源插頭，定期進行清潔。如果插頭上有積灰塵並帶有濕
氣，則其絕緣品質可能已經劣化，並可能會造成火災。
註
• 請勿在隨附的 AC 電源線上使用任何其他設備。
• 請勿過度擰捏、彎曲或扭轉 AC 電源線。否則線芯可能會曝露在外
或折斷。
• 請勿改裝 AC 電源線。
• 請勿將任何重物放在 AC 電源線上。
• 斷開 AC 電源線連接時，請勿拉扯 AC 電源線。
• 請勿在相同的 AC 電源插座上連接太多設備。
• 請勿使用不適當的 AC 電源插座。
CT
4
• 請勿用濕手觸摸 AC 電源供應器。
• 如果您注意到 AC 電源供應器內有異常，則立即從 AC 電源插座上
將其斷開。
• 即使已經關閉本機，只要連接 AC 電源插座，本機也未從 AC 電源
上斷開。
• 由於 AC 電源供應器在長時間使用後會變熱，在用手觸摸時會感到
發燙。
使用限制
請勿在下列地點、環境或情況條件下安裝 / 使用電視機，否則電視機
可能會發生故障並造成火災、觸電、損壞及 （或）受傷等危險。
地點：
• 室外 （在直射的陽光中），海邊，船上或其他船艦上，車內，醫療
機構中，不穩定的場所，靠近水、雨、濕氣或煙霧的地方。
環境：
• 炎熱、潮濕或太多灰塵的地方；昆蟲可能進入的地方；可能受到機
械式震動的地方；靠近易燃物體 （蠟燭等）的地方。不應該讓液體
滴濕或噴濕電視機， 而且裝滿液體的物體 （例如花瓶）不應該擺
在電視機上。
情況條件：
• 手潮濕時、機殼拆下時，或配合非製造商建議的附件時使用。出現
雷電時請將電視機電源線從 AC 電源插座和天線拔下。
• 安裝電視機時使其突出至開放的空間。可
能會導致人或物體撞擊電視機而引起傷害
或損壞。
• 把電視機放置在潮濕或多塵的空間，或有
油煙或蒸氣的房間內 （靠近灶台或加濕
器）。這可能導致火災、觸電或本機彎
曲。
• 將電視機安裝在會遭受極端溫度的地方，
如陽光直射、靠近散熱器或加熱裝置通風孔。電視機在這種環境下
可能會過熱而導致外殼變形及 （或）電視機故障。
• 如果放置電視機在公共浴室或溫泉的更衣室
內，電視機可能會被環境中的硫磺等損壞。
• 為獲得最優畫質 , 請勿將螢幕暴露在直射照
明或陽光下。
• 避免將電視機從寒冷的區域移至溫熱的區域。突然的室溫變化可能
導致濕氣凝結。這可能造成電視機顯示不良畫面及 （或）顏色偏
差。如果發生這種情形，讓濕氣完全蒸發之後才開啟電視機。
打破電視機螢幕：
• 請勿將任何物品丟向電視機。否則螢幕可能會因為受到撞擊而破裂
並造成嚴重傷害。
• 如果電視機的表層破裂，在拔下 AC 電源線以前請勿觸摸它。否則
會引起觸電。
不使用時
• 如果您數天不使用電視機，基於環保和安全，請將電視機電源線從
AC 電源插座上拔下。
• 關閉電視機電源時，電視機並未與 AC 電源斷開連接，請將插頭從
AC 電源插座上拔下以完全斷開電視機的電源連接。
• 某些電視機可能具有需要將電視機保持在待命模式下才能正常工作
的特點。
對於兒童
• 請勿讓兒童爬上電視機。
• 將體積小的配件放在兒童拿不到的地方，以便不會被兒童誤吞。
如果出現下列問題 …
如果出現以下任何問題，請立刻關閉電視機並拔下 AC 電源線。
請諮詢您的經銷商或 Sony 服務中心以交由合格的服務人員進行檢
查。
當：
AC 電源線損壞。
AC 電源插座不適當。
電視機由於跌落、敲擊或撞擊而損壞。
任何液體或固體物件通過開口處掉入機殼內。
關於液晶電視機溫度
長時間使用液晶電視機時，面板周圍溫度會升高。用手觸摸這些地方
時可能會覺得很燙。
壁掛式支架 （僅限隨附壁掛式支架的型
號）
以下資訊說明壁掛式支架的正確使用方式。請務必詳盡地閱讀這些資
訊並正確使用壁掛式支架。
致客戶：
請務必遵守以下的安全預先注意事項，以預防因火災、觸電、產品翻
倒或產品掉落造成嚴重傷害。
• 請務必將安裝的工作委託授權承包商進行並在安裝進行時確保兒童
遠離安裝地點。
• 請務必將搬運或拆卸電視機的工作委託授權承包商進行。
• 安裝電視機之後，請勿拆下螺絲等。
• 請勿改造壁掛式支架的部件。
• 請勿安裝指定產品以外的任何設備。
• 請勿在壁掛式支架上施加電視機以外的任何負重。
• 請勿倚靠在電視機上或懸空緊握電視機。
• 請勿在清潔或維修電視機時過度施力於電視機。
致 Sony 經銷商和承包商：
以下指示僅適用於 Sony 經銷商和承包商。請務必閱讀以下所述的安
全預先注意事項。在安裝、維修和檢查本產品時，請格外小心。
• 搬動或安裝電視機時，請握持側面。請勿握持 U 形桿以抬起電視
機。
• 處理或安裝電視機時，握住側部 ,
不要將其平放。
• 請勿將壁掛式支架安裝在使電視機
角落或邊緣突出的牆面。
• 請勿將電視機安裝在空調機之上或之下。
• 請務必按照隨附的壁掛式支架安裝指南中
的指示將壁掛式支架牢固地安裝至牆壁。
如果任何螺絲鬆開或脫落，壁掛式支架可
能掉落並導致受傷或財物損失。
• 請務必按照隨附的壁掛式支架安裝指南中
的指示正確地使用隨附的螺絲和附件。如
果您使用替代物品，電視機可能掉落並導
致人身傷害或電視機損壞。
• 請務必按照隨附的壁掛式支架安裝指南中
解釋的指導程序正確地裝配支架。
• 請務必在指定的位置鎖緊螺絲。
• 小心不要讓電視機在安裝過程中承受震
動。
• 請務必將電視機安裝在垂直和平坦的牆
上。
• 在正確安裝電視機之後，妥當地固定纜線。
• 不要讓 AC 電源線或連接線材受到
擠壓，內部導體可能因此裸露並導
致短路或遭電擊穿。
預先注意事項
觀賞電視
• 請在適當光線條件下觀賞電視，因為在光線不足條件下或長時間觀
賞電視會損傷您的眼睛。
• 使用耳機時，請調整音量以免音量過高損傷聽力。
（僅適用於 3D 相容型號）
• 在觀看 3D 視訊影像或打立體的 3D 電玩期間，有些人可能會感到
不適 （如眼睛疲勞、疲累或噁心）。Sony 建議所有觀賞者在觀看
3D 視訊影像或打立體的 3D 電玩期間要定期休息。所需休息的長度
和頻率因人而異。由您自行決定。若您感到任何不適，請停止觀看
3D 視訊影像或打立體的 3D 電玩，直到不適感消失；若有必要，請
就醫。關於最新資訊，也請您參閱 （i）用於電視機的其他設備或
媒體的使用說明書，以及 （ii）我們的網站
（http://www.sony-asia.com/support）。兒童 （尤其是低於六歲
的兒童）的視力還在發育。讓兒童觀看 3D 視訊影像或打立體的 3D
電玩前，請諮詢醫師 （如小兒科醫師或眼科醫師）。成人應監督兒
童，確保他們遵守上列建議事項。
• 不要在靠近火源或高溫的地方，如直射陽光或太陽曬熱的汽車內使
用、貯藏或留下 3D 眼鏡或電池。
CT
5
LCD 螢幕
（F 型插頭參考圖）
最長 7 毫米
最長 1.5 毫米
⹆晟㯄娯♂㒚
喹喹䍪⹆䍪⹆㠨晟㯄
䀞ὁ嫛ㅵή䗨䐔⟧濇娯ἁ
䓚⚔㰹壳ᶯ壳⫾喹䍪⣡⹆㠨
晟㯄Ɂ
• 雖然 LCD 螢幕採用最精密技術製造且 99.99 % 以上的畫素有效，但
還是可能會出現黑點或 LCD 螢幕上可能會經常出現亮點 （紅、藍
或綠色）。這是 LCD 螢幕的結構特性，並不是故障。
• 請勿按壓或刮傷前濾光面板或在電視機頂部放置物件。畫面可能會
不均，或者 LCD 螢幕可能會損壞。
• 如果在寒冷地區使用本電視機，畫面上可能會出現模糊或變暗。這
並不是故障。溫度上升後這些現象就會消失。
• 畫面靜止不動可能會產生重影。片刻後該現象將消失。
• 電視機使用過程中，螢幕和機殼會變熱。這不是故障。
• LCD 螢幕包含少量液晶。請按照您當地的法規進行廢棄物處理。
使用和清潔電視機的螢幕表層 / 機殼
清潔前，務必將電視機的 AC 電源線從 AC 電源插座上斷開連接。
為了避免物質或螢幕塗層剝離，請遵照下列預先注意事項。
• 若要擦去螢幕表面 / 機殼上的灰塵，請用軟布輕輕擦拭。如果灰塵
較難去除，請用沾有稀釋中性清潔溶劑的軟布進行擦拭。
• 絕對不能將水或清潔劑直接噴灑在電視上。液
體可能滴落在螢幕的底部或外部零件上並滲入
電視內，而毀壞電視。
• 切勿使用任何類型的磨砂墊、鹼性 / 酸性清潔
劑、擦洗粉或揮發溶劑，如酒精、汽油、稀釋劑或殺蟲劑。使用上
述材料或與橡膠或乙烯材料長時間接觸可能會造成螢幕表層和機殼
材料的損壞。
• 如果手上塗有任何化學品，例如手霜或防曬霜，請勿觸摸電視機。
• 建議您定期使用真空吸塵清理通風口以確保通風順暢。
• 當調整電視的位置或角度時，請慢慢地調動以防電視機從其桌面型
底座移動或滑落。
選購設備
將可能產生電磁輻射的選購元件或任何其他設備遠離電視機。否則可
能會造成畫面失真及 （或）噪訊。
本機的無線功能
• 切勿在醫藥設備 （心律調節器等等）附近操作本機，這可能導致醫
藥設備故障。
• 雖然本機發送 / 接收加密信號，請小心未經授權的截取。我們不對
此造成的任何問題負責。
建議使用 F 型插頭
內部金屬導線的伸出部分距連接部位必須小於 1.5 毫米。
壁掛式支架 （僅限隨附壁掛式支架的型
號）
• 如果您長時間使用壁掛式支架安裝電視機，視牆面的材料而定，位
於電視機後方或上方的牆面可能變色或壁紙失去黏性。
• 如果拆下原來安裝在牆上的壁掛式支架，牆面上將留下螺絲孔痕
跡。
• 請勿在容易受到振動的地方使用壁掛式支架。
操作遙控器該注意的事項
• 安裝電池時請注意正確的極性位置。
• 請勿同時使用不同類型的電池或混合使用新舊電池。
• 請以符合環境保護規定的方式丟棄電池。特定地區可能有制訂廢棄
電池的相關規定。請向您當地的主管機關查詢。
• 請小心拿取遙控器。請勿讓遙控器掉落、踩在遙控器上或是讓任何
液體濺到遙控器。
• 請勿將遙控器放置在接近熱源的地方，放置在受日光直射地方或潮
濕的房間。
CT
6
零件與控制鍵
Ȫ
ȫ
Ȭ
ȭ
Ȫ
ȫ
ȭ
Ȭ
控制鍵與指示燈
僅限 KD-75X9400D、KD-65/55X9300D
KD-75X9400D、KD-65/55X9300D 除外
遙控感應器*1 / 光線感應器
照明 LED / 3D 同步傳送器
照明 LED 依據電視機的狀態而亮起或閃爍。
• 白色
開啟電視機電源 / 畫面關閉模式 / 軟體更新
等時。
• 青色
以無線方式連接行動裝置時。
• 黃色
定時器已設定。
（電源）
CH +/- （頻道）
+/- （音量）
（輸入選擇）
顯示和選擇輸入來源。
TV
切換為電視機頻道或來自於其他應用的輸入。
*1
*1*2
/
*1 請勿在感應器附近放置任何物品。
*2 僅限受限區域 / 國家 / 電視機型號。
CT
7
使用遙控器
渉₯栌
遙控器零件說明
遙控器外形、按鈕的位置、可用性與功能視您的國家 / 區域 / 電視機型號而可能略有不同。
ȩ
Ȫ
ȫ
Ȭ
ȭ
輸入選擇
顯示和選擇輸入來源。
語音服務
使用語音功能。（例如，依照語音搜尋不同的
內容。）
電源
打開或關閉電視機電源 （待機模式）。
數位 / 類比
在數位與類比模式之間切換。
CT
8
Ȯ
數字按鈕
字幕
打開或關閉字幕 （在此功能可用時）。
顯示
顯示資訊。
Google Play
開啟 “Google Play” 線上服務。
NETFLIX （僅限受限區域 / 國家 / 電視機型
號）
開啟 “NETFLIX” 線上服務。
數字按鈕
屆時執行相應的功能。
快捷窗
顯示關聯式功能的清單。
電視
• 切換為電視機頻道或來自於其他應用的輸
入。
• 開啟電視機顯示電視通道或輸入。
節目指南
顯示數位節目指南。
回上頁
回到上一個螢幕。
主選單
顯示電視機主選單。
興趣探索
調出內容列以便搜尋內容。
//// （項目選擇 / 確認）
音量 +/–
調節音量。
回復
在兩個頻道或輸入之間前後跳動。電視機在目
前頻道或輸入，以及之前選擇的上一個頻道或
輸入之間交替。
靜音
使聲音靜音。再次按一下以恢復聲音。
頻道 +/–
選擇頻道。
音聲多重
變更目前在觀賞的節目的語言。
//////
操作電視機和連接的 BRAVIA Sync 相容裝置上
的媒體內容。
關閉畫面
關閉圖像但是仍有聲音。
説明
顯示說明選單。可以從此處訪問說明指南。
寬螢幕
變更螢幕格式。
同步選單
顯示 BRAVIA Sync 選單。
CT
9

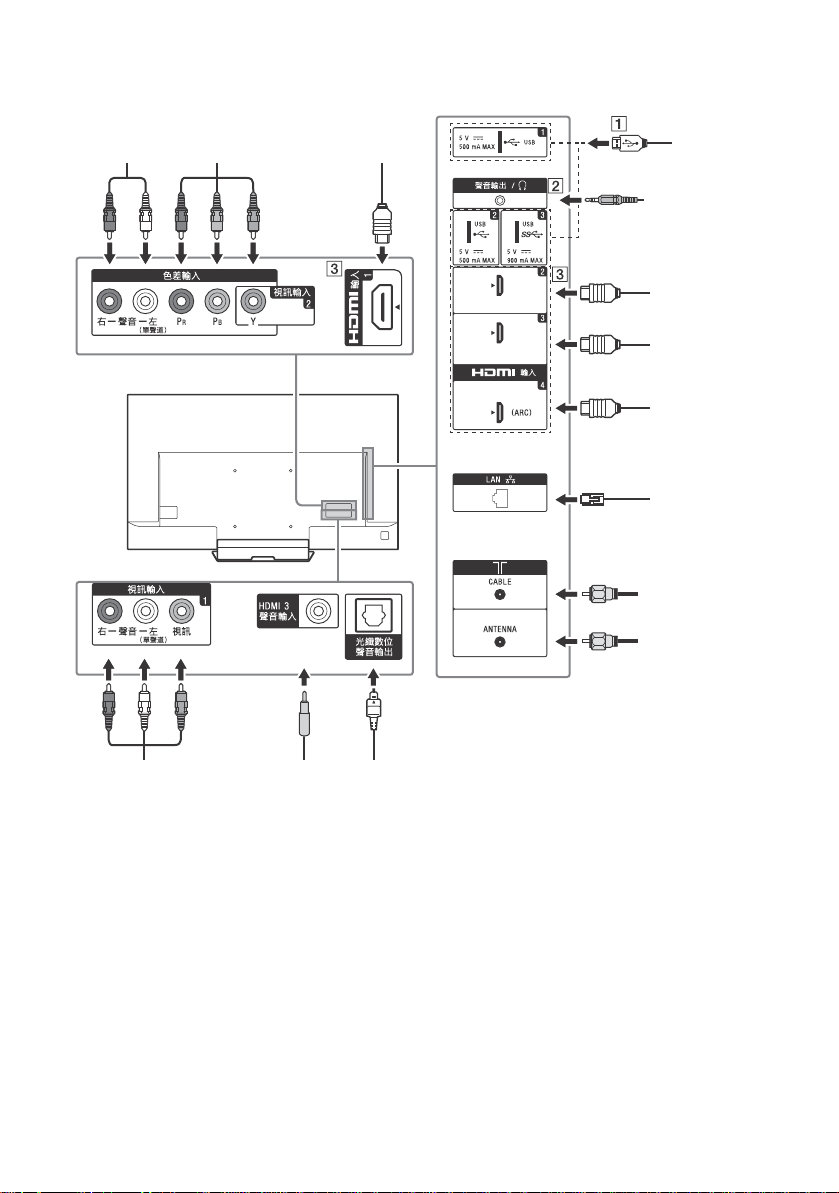

連接圖
*1
*1
*1
*3
*3
*1
*2
耳機 / 家庭音訊系統 /
超低音揚聲器
數位相機 / 攝像
機 /USB 儲存媒介
DVI-HDMI 適配器 /
HDMI 裝置
帶有 ARC 的家庭音
訊系統 /HDMI 裝置
天線
錄影機/電玩設備/
DVD 播放器 / 攝像機
帶有分量輸出的 DVD
播放器
路由器
HDMI 裝置
DVI 音訊輸出
HDMI 裝置
纜線
帶有光學音訊輸入的
家庭音訊系統
有關連接的更多資訊，請參閱說明指南 ( 第 2 頁 )。
僅限 KD-85X8500D、KD-75X9400D、KD-65/55X9300D
10
