Sony KD-55X9005C Users guide [et, hr]

Download

Television

Tea tm ik

Atsauces ceļvedis

Trumpasis vadovas

Referentni vodič

Referenčni priročnik

Referentni vodič

KD-75X9105C / 65X9005C / 55X9005C

Sisukord

TÄHTIS TEADE . . . . . . . . . . . . . . . . . . . . . . . . . 2

Ohutusteave . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Ettevaatusabinõud . . . . . . . . . . . . . . . . . . . . .5

Osad ja juhtnupud . . . . . . . . . . . . . . . . . . . 7

Juhtnupud ja näidikud . . . . . . . . . . . . . . . . . .7

Sisendid ja väljundid . . . . . . . . . . . . . . . . . . .8

Kaugjuhtimispuldi kasutamine. . . . . . . . 10

Kaugjuhtimispuldi osade kirjeldus . . . . . . . 10

Puuteplaadiga kaugjuhtimispuldi

kasutamine . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Puuteplaadiga kaugjuhtimispuldi juhendi/

õppevideo käivitamine . . . . . . . . . . . . . . . . 12

Lauapealse aluse kinnitamine

(alternatiiv) . . . . . . . . . . . . . . . . . . . . . . . . 12

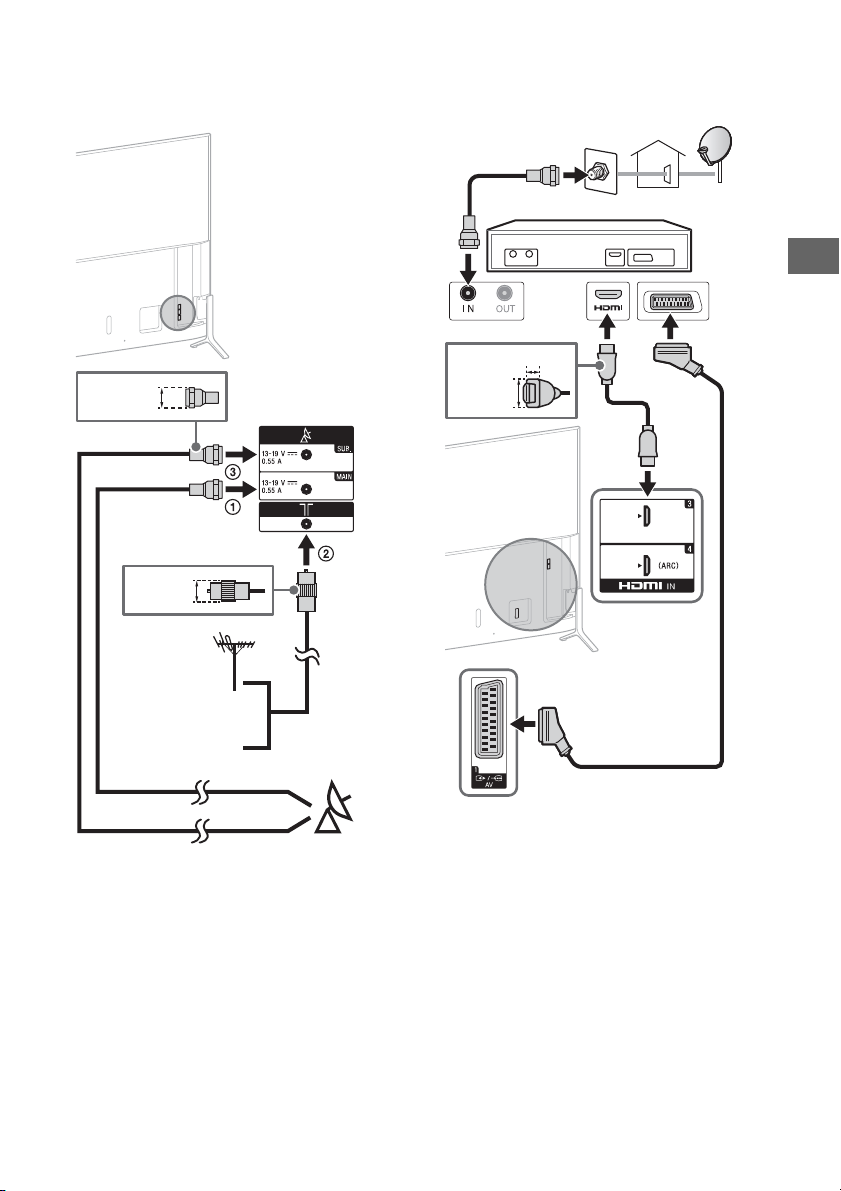

Teiste seadmete ühendamine . . . . . . . . 14

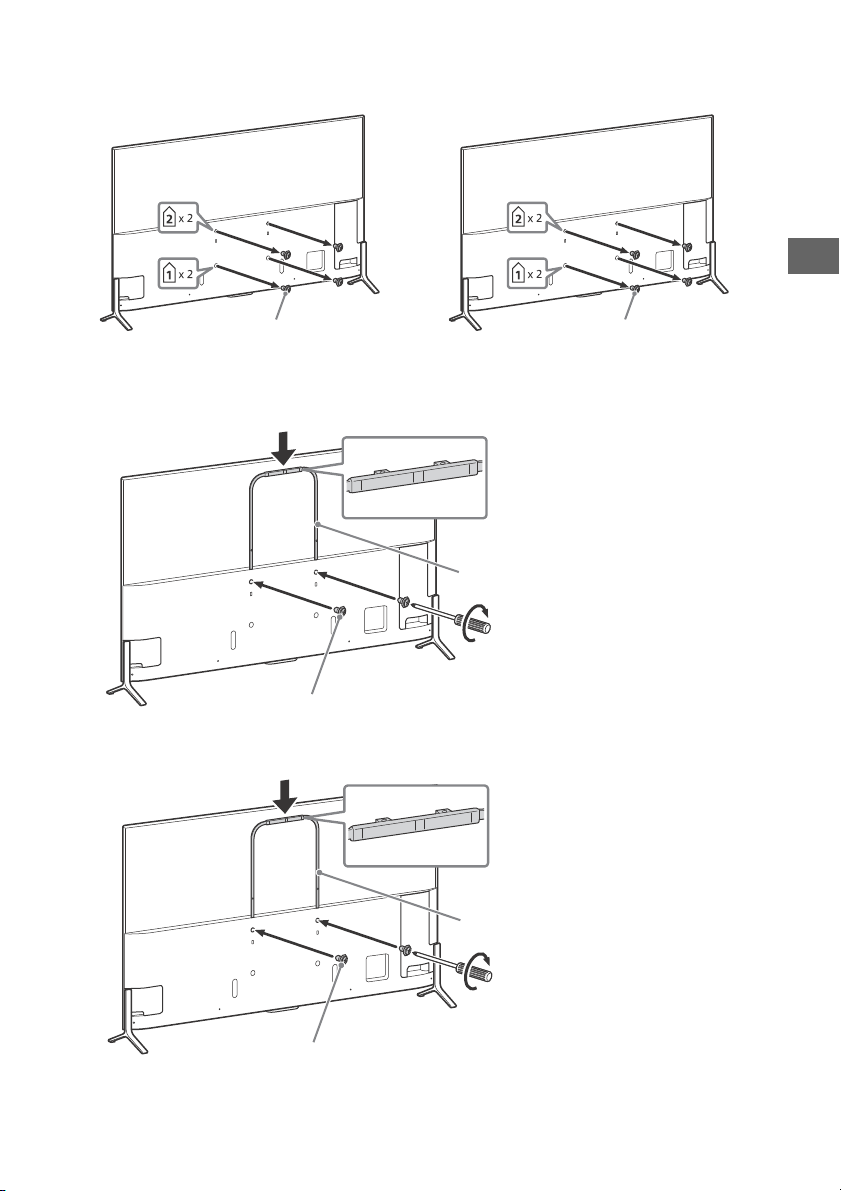

Teleri paigaldamine seinale . . . . . . . . . . 17

Komplekti kuuluva seinale paigaldamise

kinnituse kasutamine. . . . . . . . . . . . . . . . . . 17

Valikulise seinale paigaldamise kinnituse

kasutamine . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Tõrkeotsing. . . . . . . . . . . . . . . . . . . . . . . . 26

Tõrked ja lahendused. . . . . . . . . . . . . . . . . . 26

Tehnilised andmed . . . . . . . . . . . . . . . . . 27

Sissejuhatus

Täname, et valisite selle Sony toote. Enne teleri kasutamist lugege palun põhjalikult seda kasutusjuhendit ja jätke see tulevikus vaatamiseks alles.

Märkused

• Enne teleri käsitsemist lugege läbi jaotis „Ohutusteave” (lk 3).

• Kiirjuhendis ja selles kasutusjuhendis olevad pildid ja joonised on vaid viiteks ning toode võib neil kujutatust erineda.

Identifitseerimis kleebise asukoht

Mudeli numbri, tootmiskuupäeva (aasta/kuu) ja toiteallika sildid paiknevad teleri või pakendi tagaküljel.

HOIATUS

TULE LEVIKU VÄLTIMISEKS HOIDKE KÜÜNLAD VÕI MUUD LAHTISED LEEGID SELLEST TOOTEST ALATI EEMAL.

TÄHTIS TEADE

See toode on valmistatud Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Jaapanis poolt või tema nime all. Teavet toote vastavusest Euroopa Liidu seadusandluse aktidele saate volitatud esindajalt Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksamaal. Hoolduse ja teenuse garantii korral pöörduge vastavates hoolduse või garantii dokumentides märgitud aadressil.

Teavitus juhtmevaba signaali kohta

Sony Corporation kinnitab käesolevaga selle seadme vastavust 1999/5/EÜ direktiivi põhinõuetele ja nimetatud direktiivist tulenevatele teistele asjakohastele sätetele. Üksikasjalikum info: http://www.compliance.sony.de/

Märkus klientidele: järgnev teave kehtib ainult EL-i direktiive järgivates riikides müüdavate seadmete puhul.

Teleri juhtmevaba süsteemi on lubatud kasutada järgmistes riikides:

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo

Antud seadmestikku võib kasutada muudes Euroopast väljaspool asuvates riikides.

Ohutusteave

30 cm

10 cm

Ärge pange midagi otse teleri alla.

30 cm

10 cm

Ärge pange midagi otse teleri alla.

6 cm

Õhuringlus on takistatud.

Sein Sein

HOIATUS

Patareisid ei tohi hoida liiga kuumas kohas, näiteks päikese käes, tule lähedal vm.

Paigaldamine/seadistamine

Paigaldage teler ja kasutage seda vastavalt järgnevatele juhistele, et vältida tule-, elektrišoki-, kahjustus- ja/või vigastusohtu.

Paig aldam ine

• Libisemise ja kehavigastuste tekitamise vältimiseks ärge astuge teleri lahti pakkimisel teleri kaitsekotile.

• Teleri peaks paigaldama lihtsasti juurdepääsetava seinakontakti lähedusse.

• Asetage teler kindlale tasasele pinnale, et vältida selle kukkumist ja sellest tulenevaid kehavigastusi või kahjustusitelerile.

• Paigaldage teler kohta, kus seda poleks võimalik tõmmata, tõugata või ümber lükata.

• Paigaldage teler nii, et teleri lauapealne alus ei ulatu telerialusest kaugemale (pole komplektis). Kui lauapealne alus ulatub telerialusest eemale, võib see põhjustada teleri ümbervõi mahakukkumise ning tekitada kehavigastusi või telerit kahjustada.

Tran spo rti min e

• Enne teleri transportimist ühendage kõik kaablid lahti.

• Suure teleri transportimiseks on vaja kahte või kolme inimest.

• Teleri käsitsi transportimisel hoidke seda vastavalt allpool näidatule. Ärge avaldage survet LCD-paneelile ja ekraani ümbritsevale raamile.

• Teleri transportimisel ärge laske sel jõnksuda ega liigselt vibreerida.

• Teleri transportimisel paranduseks või kolides pakkige see algset karpi ja pakkematerjali kasutades.

Ventilatsioon

• Ärge kunagi katke ventilatsiooniavasid ega sisestage midagi korpusesse.

• Jätke teleri ümber ruumi, nagu allpool näidatud.

• On tungivalt soovitatav, et kasutaksite Sony seinale paigaldamise kinnitust pakkumaks piisavat õhuringlust.

Seinale paigaldatud

Jalale paigaldatud

• Olge tähelepanelik, et lapsed ei satuks lauapealse aluse paigaldamise ajal lähedusse.

• Seinale paigaldusi peaks teostama ainult kvalifitseeritud teeninduspersonal.

• Ohutuse tagamiseks on tungivalt soovitatav, et kasutaksite Sony lisatarvikuid, sealhulgas: Seinale paigaldamise kinnitus

• Seinale paigaldamise kinnituse kinnitamisel teleri külge kasutage kindlasti seinale paigaldamise kinnitusega kaasasolevaid kruve. Kaasasolevaid kruve tuleb kasutada vastavalt joonisele seinale paigaldamise kinnituse kinnituspinnast mõõdetuna. Kruvide läbimõõt ja pikkus sõltub seinakinnituse mudelist. Muude kruvide kasutamine peale komplektis olevate võib tuua kaasa teleri sisekahjustusi või põhjustada selle kukkumise jne. Vt lk 17 (Komplekti kuuluva seinale paigaldamise kinnituse kasutamine). Vt lk 24 (Valikulise seinale paigaldamise kinnituse kasutamine).

• Korraliku ventilatsiooni tagamine ja tolmu või mustuse kogumise ennetamine:  Ärge asetage telerit pikali, ärge paigaldage seda ülemine pool

all, tagurpidi või küljega.

 Ärge paigutage telerit riiulisse, vaibale, voodisse või kappi.  Ärge katke telerit riidega (nt kardinad) või esemetega, nagu

ajalehed jne.

 Ärge paigaldage telerit nagu allpool näidatud.  Ärge pange midagi otse teleri alla.

Elektrikaabel

Tule-, elektrišoki- või vigastus- ja/või kahjustusohu vältimiseks käsitsege elektrikaablit järgnevalt:

 Sisestage pistik täielikult seinakontakti.  Kasutage telerit ainult 220 V - 240 V vahelduvvoolutoitega.  Kaablite ühendamisel ühendage elektrikaabel oma ohutuse

nimel kindlasti pistikust lahti ning hoiduge oma jalgadega kaablitesse kinni jäämast.

 Enne teleri hooldamist või liigutamist ühendage elektrikaabel

seinakontaktist lahti.

 Hoidke elektrikaabel soojusallikatest eemal.  Ühendage elektripistik lahti ja puhastage seda korrapäraselt.

Kui pistik on mustusega kaetud ja see puutub niiskusega kokku, võib selle isolatsiooni kvaliteet langeda, mis võib põhjustada tulekahju.

Märkused

• Ärge kasutage komplektis olevat elektrikaablit ühegi teise seadmega.

• Ärge pigistage, painutage ega väänake elektrikaablit liigselt. Kaablisooned võivad paljastuda või murduda.

• Ärge modifitseerige elektrikaablit.

• Ärge asetage elektrikaablile midagi rasket.

• Ärge tõmmake elektrikaablit lahtiühendamisel elektrikaablist endast.

• Ärge ühendage samasse seinakontakti liiga palju seadmeid.

• Ärge kasutage halvasti sobivat seinakontakti.

Kaeelatud kasutus

Ärge paigaldage/kasutage telerit allpool loetletud asukohtades, keskkondades või olukordades, vastasel korral võib teleril tekkida väärtalitlus ning see võib põhjustada tulekahju, elektrišoki, kahjustusi ja/või vigastusi.

Asukoht:

• Väljas (otseses päiksevalguses), merekaldal, laeval või muul alusel, sõidukis sees, meditsiiniasutustes, ebastabiilsetes asukohtades, vee lähedal, vihmas, niiskuses või suitsus.

• Kui paigaldate teleri avaliku veekeskuse riietusruumi või kuumaveeallikate lähedusse, võib õhusolev väävel jms telerit kahjustada.

• Parima pildikvaliteedi tagamiseks ärge laske valgustusel ega päikesevalgusel otse ekraanile langeda.

• Vältige teleri viimist külmast kohast sooja kohta. Äkilised temperatuurimuutused ruumis võivad põhjustada niiskuse kondenseerumist. Selle tõttu võib kehv olla teleripilt ja/või värvid. Kirjeldatud probleemide ilmnemisel oodake enne teleri sisselülitamist, kuni niiskus on täielikult aurunud.

Keskkond:

• Kohad, mis on kuumad, niisked või liiga tolmused; kuhu võib siseneda putukaid; kus seade võib sattuda mehaanilise vibreerimise kätte, tuleohtlike esemete lähedal (küünlad jne). Teler ei tohi sattuda tilkuva vee alla või olukorda, kus seda pritsitakse, ning telerile ei tohi asetada vedelikuga täidetud esemeid, näiteks vaase.

• Ärge paigaldage telerit niiskesse või tolmusesse kohta või ruumi, kus on rasvast suitsu või auru (pliitide või õhuniisutajate läheduses). Võib tekkida tulekahju, elektrilöögi või kooldumise oht.

• Ärge paigaldage telerit kõrge temperatuuriga kohtadesse, näiteks otsese päikesevalguse kätte, radiaatori või kütteventilaatori lähedusse. Teler võib sellistes tingimustes üle kuumeneda, mille tagajärjeks võib olla korpuse deformeerumine ja/või teleri väärtalitlus.

Ohtlikud olukorrad:

• Ärge puudutage märgade kätega avatud korpusega TV-d ega mitteoriginaal lisaseadmeid. Äikesetormide ajal ühendage teler seinakontaktist ja antenni küljest lahti.

• Ärge paigaldage telerit nii, et see jääks ohtlikult välja või ette. Inimeste või esemete kokkupõrkamisel teleriga võib tekkida vigastuste oht.

Katkised osad

• Ärge visake midagi teleri pihta. Ekraani klaas võib löögi tõttu katki minna ja põhjustada tõsiseid vigastusi.

• Kui teleri pind mõraneb, ärge seda enne puudutage, kui olete elektrikaabli lahti ühendanud. Muidu võib see tuua kaasa elektrišoki.

Mittekasutamisel

• Kui te ei kasuta telerit mitu päeva, peaks teleri vooluvõrgust keskkonna- ja ohutuspõhjustel lahti ühendama.

• Kuna telerit ei ühendata vooluvõrgust välja lihtsalt teleri väljalülitamisel, tõmmake teleri täielikult lahtiühendamiseks pistik vooluvõrgust välja.

• Mõnedel teleritel võib aga olla funktsioone, mis nõuavad õigesti töötamiseks teleri ooterežiimile jätmist.

Laste puhul

• Ärge laske lastel teleri otsa ronida.

• Hoidke väikesed lisatarvikud laste käeulatusest eemal, et neid kogemata alla ei neelataks.

Kui tekivad järgmised probleemid...

Lülitage teler välja ja ühendage elektrikaabel lahti kohe, kui tekib mõni järgmistest probleemidest. Paluge oma müügiesindajalt või Sony teeninduskeskuselt, et kvalifitseeritud teeninduspersonal seadme üle vaataks.

Kui:

 elektrikaabel on kahjustatud;  seinakontakt ei sobi hästi;  teler on kahjustatud kukkumise või löögi tagajärjel;  korpuse avaustesse on sattunud mõni vedelik või tahke ese.

LCD-monitori temperatuurist

Kui LCD-monitori kasutatakse pikema aja vältel, siis paneeli ümbrus soojeneb. Käega katsudes võib see tunduda kuumana.

SEINALE PAIGALDAMISE KINNITUS

Alljärgnevalt on kirjeldatud seinale paigaldamise kinnituse õiget kasutamist. Lugege see teave hoolikalt läbi ja kasutage seinale paigaldamise kinnitust õigesti.

Klientidele:

Pidage kinni alljärgnevatest ettevaatusabinõudest, et vältida tulekahju, elektrilöögi ja toote ümber- või mahakukkumise põhjustatud tõsiseid vigastusi.

• Palgake paigaldamiseks volitatud asjatundja ja hoidke väiksed lapsed paigaldamise ajal eemal.

• Palgake teleri teisaldamiseks või seinalt maha võtmiseks volitatud asjatundja.

• Ärge eemaldage kruvisid jms pärast teleri paigaldamist.

• Ärge muutke seinale paigaldamise kinnituse osasid.

• Ärge paigaldage muid seadmeid peale ettenähtud toote.

• Ärge asetage seinale paigaldamise kinnitusele midagi peale teleri.

• Ärge toetuge telerile ega rippuge selle küljes.

• Ärge rakendage teleri suhtes puhastamise ja hooldamise käigus liigset jõudu.

Sony edasimüüjatele ja lepingupartneritele:

U-kujuline tükk U-kujuline tükk

Alljärgnevad suunised on mõeldud ainult Sonyedasimüüjatele ja lepingupartneritele. Lugege alljärgnevad ettevaatusabinõud hoolikalt läbi ja pöörake nii toote paigaldamisel, hooldamisel kui ka kontrollimisel erilist tähelepanu ohutusele.

• Kui käsitsete või paigaldate telerit, hoidke seda külgedest. Ärge tõstke telerit U-kujulisest tükist.

• Ärge paigaldage seinale paigaldamise kinnitust seinale, kus teleri servad või nurgad jäävad seinapinnast eemale hoidma.

• Ärge paigaldage telerit kliimaseadme kohale ega alla.

• Paigaldage seinale paigaldamise kinnitus kindlalt seinale, järgides selles kasutusjuhendis toodud suuniseid. Kui mõni kruvi ei ole korralikult kinnitatud või tuleb lahti, võib seinale paigaldamise kinnitus maha kukkuda ning põhjustada kehavigastusi või varakahjustusi.

• Kasutage komplektis olevaid kruvisid ja kinnitusosi kindlasti õigesti, järgides selles kasutusjuhendis toodud suuniseid. Kui kasutate asendusosi, võib teler maha kukkuda ning saada kahjustada või tekitada kellelegi kehavigastusi.

• Pange kinnitus õigesti kokku, järgides selles kasutusjuhendis kirjeldatud toiminguid.

• Keerake kruvid turvaliselt ettenähtud asendisse kinni.

• Olge ettevaatlik, et teler ei saaks paigaldamise käigus põrutada.

• Paigaldage teler seinale, mis on nii ristloodis kui tasane.

• Pärast teleri õigesti paigaldamist kinnitage korralikult ka kaablid.

• Tagage, et voolujuhet ega ühenduskaableid ei pigistata, kuna sisemised juhid võivad paljastuda ning tekitada lühise või elektrikatkestuse.

Ettevaatusabinõud

Teleri vaatamine

• Vaadake telerit mõõdukas valguses, kuna teleri vaatamine kehvas valguses või pika aja jooksul väsitab teie silmi.

• Kõrvaklappide kasutamisel reguleerige helitugevust, et vältida liigset valjust, kuna tagajärjeks võib olla kuulmiskahjustus.

• Mõned inimesed võivad 3D-videote vaatamisel või 3Dvideomängude mängimisel kogeda ebamugavustunnet (nt silmade väsimine, väsimus või iiveldus). Sony soovitab kõigil vaatajatel 3D-videote vaatamisel või 3D-videomängude mängimisel teha regulaarseid pause. Vajalike pauside pikkus ja sagedus olenevad inimesest. Parima lahenduse üle peate otsustama ise. Ebamugavustunde tekkimisel peaksite lõpetama 3D-videote vaatamise või 3D-videomängude mängimise seniks, kuni ebamugavtunne kaob. Vajadusel konsulteerige arstiga. Samuti peaksite värskeima teabe saamiseks i) lugema koos teleriga kasutatavate muude seadmete ja meediumite kasutusjuhendeid ning ii) külastama meie veebisaiti (www.sony.eu/support). Laste (eriti alla 6-aastaste) nägemine on veel arenemisjärgus. Konsulteerige arstiga (nt laste- või silmaarstiga), enne kui lubate oma lastel 3D-videoid vaadata või 3D-videomänge mängida. Täiskasvanud peaksid jälgima, et lapsed järgivad ülaltoodud soovitusi.

• Ärge kasutage ega hoidke 3D-prille kõrge temperatuuriga kohtades ega jätke neid näiteks otsese päikesevalguse kätte või päikese käes seisvasse autosse.

LCD-ekraan

• Kuigi LCD-ekraan on valmistatud täppis tehnoloogiaga ja kasutatakse 99,99% efektiivsetest pikslitest tekivad sinna juurde mustad või heledad (punased,sinised või rohelised) pikslid. See on LCD-ekraani materjali eripära ega ole väärtalitlus.

• Ärge muljuge ega kraapige pealispinda ega paigutage esemeid teleri ekraani peale. Pilt võib muutuda ebaühtlaseks või LCDekraan võib saada kahjustatud.

• Kui seda telerit kasutatakse külmas kohas, võib osa pildist laiali valguda või pilt võib muutuda tumedaks. See ei näita viga. Need nähtused kaovad temperatuuri tõustes.

• Kui näidatakse järjest staatilisi pilte, võib olla näha varjukujusid. Need võivad mõne hetke pärast kaduda.

• Ekraan ja korpus muutuvad teleri kasutamisel soojaks. See pole väärtalitlus.

• LCD-ekraan sisaldab väikest kogust vedelkristalli. Utiliseerimisel järgige oma kohalikke korraldusi ja määrusi.

Teleri ekraanipinna/korpuse käsitsemine ja puhastamine

Enne puhastamist ühendage teleriga ühendatud elektrikaabel kindlasti seinakontaktist lahti. Materjali halvenemise või ekraani katte halvenemise vältimiseks järgige alljärgnevaid ettevaatusabinõusid.

• Tolmu eemaldamiseks ekraanipinnalt/korpuselt pühkige seda õrnalt pehme riidetükiga. Kui tolm ei eemaldu, pühkige pehme riidetükiga, mis on kergelt niisutatud lahjendatud õrna puhastusvedelikuga.

• Ärge kunagi pihustage vett või puhastusvedelikku otse telerile. See võib nõriseda ekraani alla või välisosadele ja sattuda teleri sisemusse ning telerit kahjustada.

• Ärge kunagi kasutage mitte mingit lihvimisplaati, leeliselist/happelist puhastusvahendit, küürimispulbrit ega lenduvat lahustit, nagu alkohol, bensiin, vedeldi või putukamürk. Selliste ainete kasutamine või pikemalt kokkupuutumine kumm- või vinüülainetega võib tuua kaasa ekraani pinna ja korpuse materjali kahjustusi.

• Ärge puudutage telerit, kui teie käsi on kaetud mõne keemilise ainega, nagu käte- või päiksekreem.

• Korraliku ventilatsiooni tagamiseks on soovitatav ventilatsiooniavadest perioodiliselt tolmu imeda.

• Teleri nurga reguleerimisel liigutage seda aeglaselt, et vältida teleri liikumist või lauaaluselt maha libisemist.

Lisaseadmed

• Lisaseadmed ja kõik muud seadmed mis kiirgavad välja elektromagnetilist kiirgust tuleb telerist eemal hoida. Muidu võivad tekkida pildi moonutused ja/või müra sisaldav hääl.

• Seda seadet on testitud ja leitud, et see ühildub EMC direktiivis seatud piirangutega lühema kui 3-meetrise ühendussignaalkaabli kasutamisel.

F-tüüpi pistiku soovitus

max 1,5 mm

(Viitejoonis F-tüüpi pistiku kohta)

max 7 mm

Sisemise traadi projektsioon ühendusosast peab olema vähem kui 1,5 mm.

Juhtmevaba funktsioon

• Ärge kasutage seda seadet meditsiiniseadmete (südamestimulaatorid jms) lähedal, kuna see võib põhjustada meditsiiniseadmete riket.

• Kuigi see seade edastab ja võtab vastu muundatud signaale, olge autoriseerimata signaalide suhtes siiski ettevaatlik. Me ei vastuta ühegi selle tulemusel tekkinud probleemi eest.

Ettevaatusabinõud kaugjuhtimispuldi kasutamisel

• Patareide sisestamisel jälgige õiget polaarsust.

• Ärge kasutage erinevat tüüpi patareisid koos ega kombineerige vanu ja uusi patareisid.

• Vabanege patareidest keskkonnasõbralikul moel. Teatud piirkonnad võivad patareidest vabanemist reguleerida. Küsige teavet oma kohalikult volitatud spetsialistilt.

• Käsitsege kaugjuhtimispulti ettevaatlikult. Ärge laske sel kukkuda, ärge astuge ega tilgutage sellele vedelikku.

• Ärge asetage kaugjuhtimispulti soojusallika lähedusse, otsese päikesevalguse kätte või niiskesse ruumi.

SEINALE PAIGALDAMISE KINNITUS

• Kui kasutate seinale paigaldamise kinnitusega telerit pikka aega, võib teleri taga või kohal asuva seina värv sõltuvalt seinakattematerjalist tuhmuda või tapeet seina küljest lahti tulla.

• Kui seinale paigaldamise kinnitus pärast seinale kinnitamist eemaldatakse, jäävad kruviaugud alles.

• Ärge kasutage seinale paigaldamise kinnitust kohas, kus esineb mehaanilist vibratsiooni.

Telerist vabanemine

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine (rakendatav Euroopa Liidus ja teistes jäätmete liigiti kogumise süsteemidega Euroopa riikides)

Taoline tähis tootel või selle pakendil näitab, et toodet ei tohi visata olmeprügisse. Selle peab andma ümbertöötlemiseks vastavasse

kogumiskohta. Tagades toote õige utiliseerimise, aitad vältida võimalikke negatiivseid tagajärgi keskkonnale ja elanike tervisele, mis võivad tekkida tootejäätmete väära käitlemise tulemusel. Materjalide taaskasutamine aitab säästa loodusressursse. Üksikasjalikumat teavet selle toote ümbertöötlemise kohta saad kohalikust omavalitsusest, kohalikust jäätmekäitluse teenindusest või kauplusest, kus toote ostsid.

elektriliste ja elektrooniliste seadmete

Kasutatud patareide jäätmete kõrvaldamine (rakendatav Euroopa Liidus ja teistes jäätmete liigiti kogumise süsteemidega Euroopa riikides)

et antud toote komplekti kuuluvat patareid ei tohi visata olmeprügisse. Teatud patareidel kasutatakse seda tähist koos keemilise elemendi sümboliga. Elavhõbeda (Hg) või plii (Pb) keemilise elemendi sümbol lisatakse, kui patarei sisaldab rohkem kui 0,0005% elavhõbedat või 0,004% pliid. Tagades kasutatud patareide õige utiliseerimise, aitad vältida võimalikke negatiivseid tagajärgi keskkonnale ja elanike tervisele, mida võib tekitada jäätmete väär käitlemine. Materjalide taaskasutamine aitab säästa loodusressursse. Juhtudel, kui toodetel on ohutuse, talitluse või andmete integreerimise eesmärgil vajalik püsiühendus sisseehitatud patareiga, tohib seda vahetada ainult kvalifitseeritud teeninduse spetsialist. Patarei õige käitlemise tagamiseks anna toode selle kasutusaja lõppemisel ümbertöötlemiseks vastavasse elektriliste ja elektrooniliste seadmete kogumiskohta. Kõikide teiste patareide kohta vaata osast, kus kirjeldatakse nende patareide ohutut väljavõtmist tootest. Anna patarei ümbertöötlemiseks vastavasse kasutatud patareide kogumiskohta. Üksikasjalikumat teavet selle toote või patarei ümbertöötlemise kohta saad kohalikust omavalitsusest, kohalikust jäätmekäitluse teenindusest või kauplusest, kus toote ostsid.

Taoline tähis patareil või selle pakendil näitab,

Osad ja juhtnupud

Juhtnupud ja näidikud

 Kaugjuhtimise sensor*1 /

Valgusandur*

/ LED-tuli / 3D Synci

Saatja (ainult mudel KD-75X9105C)*

LED-tuli põleb või vilgub vastavalt teleri olekule.

•Valge Kui lülitate sisse teleri / pilt-väljas-režiimi / tarkvara uuendused jne.

• Helesinine Kui ühendate mobiilseadmega juhtmevabalt.

•Roosa*

• Kollane

Salvestamisrežiim.

Taimer on määratud.

 (Toide)

 CH +/- (Kanal)

 +/- (Helitugevus)

 (Sisendi valik)

Kuvage ja valige sisendallikas.

 TV

Telekanalile või muude rakenduste sisendile lülitumiseks.

*1 Ärge pange anduri lähedale midagi. *2 Ainult teatud piirkondades/riikides/telerimudelitel.

Sisendid ja väljundid

 LAN

 DIGITAL AUDIO OUT (OPTICAL)

/ AV 1

• SCART-kaabli ühendamiseks. Kui ühendate analoogdekooderi, väljastab teleri tuuner šifreeritud signaalid dekooderisse ja dekooder dešifreerib signaalid enne nende väljastamist.

 AV 2, / COMPONENT IN

• Komposiitühenduse puhul: Kasutage pesa / COMPONENT IN*1 puhul valikuid  AV 2 ja  (L/R).

• Komponentühenduse puhul: Kasutage valikuid Y, PB, PR, ja  (L/R).

 CAM (Tingimuslik

juurdepääsumoodul)

• Pakub juurdepääsu tasulistele teleteenustele. Vt üksikasju oma CAM-i kasutusjuhendist.

• Ärge sisestage kiipkaarti otse teleri CAM-i pessa. See tuleb paigaldada volitatud edasimüüja pakutavasse tingimuslikku juurdepääsumoodulisse (CAM).

• Mõnes piirkonnas/riigis ei toetata CAM-i. Küsige teavet volitatud edasimüüjalt.

• Kui lülitute pärast Interneti-video vaatamist digitaalsele edastusele, võidakse kuvada CAM-i teade.

 USB 1/2, USB 3 (HDD

*2*3

REC)

• Suure USB-seadme ühendamine võib häirida teiste selle kõrval olevate ühendatud seadmete tööd.

• Suure USB-seadme ühendamiseks kasutage pesa USB 1.

 AUDIO OUT /

• Teleri heli kuulamiseks ühendatud

seadme kaudu vajutage nuppu HOME. Valige suvandid [Seaded] t [Heli] t [Kõrvaklappide/heli väljund] ja seejärel soovitud üksus.

 HDMI IN 1/3/4

• Helitagastustehnoloogiaga (ARC) ühilduva digitaalse helisüsteemi ühendamisel kasutage pesa HDMI IN 4. Vastasel juhul on vajalik lisaühendus pesaga DIGITAL AUDIO OUT (OPTICAL).

 HDMI IN 2/MHL

• Saate ühendada oma MHL- (Mobile Highdefinition Link) seadme HD-kvaliteediga MHL-kaabli abil.

 (Satelliidisisend)

Satelliitantenni ühendamiseks.

 (RF-sisend)

Kaabli või antenni ühendamiseks.

*1 Monoseadme ühendamiseks kasutage helipesa L

(MONO). *2 Ainult teatud piirkondades/riikides/telerimudelitel. *3 Funktsioon HDD REC tuleb saadavale 2015. aasta

jooksul. Te saate funktsiooni HDD REC automaatselt

koos uue tarkvaraversiooniga. Veenduge, et teie

teler on internetiga ühendatud. Võrguühenduse

puudumise korral saate tarkvara alla laadida Sony

klienditoe veebisaidilt, kasutades arvutit. Kui soovite

üksikasjalikku teavet tarkvara värskendamise kohta,

külastage Sony klienditoe veebisaiti. Täpse

väljalaskekuupäevaga kursis olemiseks registreerige

end aadressil

http://www.sony.eu/support/2015tvnetworkupdate.

Kaugjuhtimispuldi kasutamine

IR (infrapuna) kaugjuhtimispult Puuteplaadiga kaugjuhtimispult

Kaugjuhtimispuldi osade kirjeldus

/ (Sisendi valimine / Teksti

hoidmine)

Telerirežiimis: Kuvage ja valige sisendallikas. Tekstirežiimis: Kuvatava lehe hoidmiseks.

SYNC MENU*

BRAVIA Synci menüü kuvamiseks.

 (Teleri ooterežiim)

Teleri sisse- või väljalülitamiseks (ooterežiim).

DIGITAL/ANALOG

Digitaal- ja analoogrežiimi vahel lülitumiseks.

TV/RADIO

TV- või RADIO-edastuste vahel lülitumiseks.

FOOTBALL*

Jalgpalli otserežiimi sisse- või väljalülitamiseks (kui see funktsioon on saadaval).

 Numbrinupud

EXIT

Eelmisele kuvale naasmiseks või menüüst väljumiseks. Kui interaktiivse rakenduse teenus on saadaval, vajutage seda nuppu teenusest väljumiseks.

 (Tekst)

Tekstilise teabe kuvamiseks.

 Värvilised nupud

Samal ajal vastava funktsiooni käivitamiseks.

/ (Teabe/teksti kuvamine)*

Teabe kuvamiseks.

NETFLIX*

Juurdepääs NETFLIX-i võrguteenusele.

HELP

Spikrimenüü kuvamiseks.

 ACTION MENU

Kontekstifunktsioonide loendi kuvamine. Võite selle kuvada, libistades oma sõrme mööda menüüd ACTION MENU puuteplaadiga kaugjuhtimispuldil alla.

TV*

Telekanalile või muude rakenduste sisendile lülitumiseks.

GUIDE/ *

Digitaalse saatekava kuvamiseks.

BACK/

Eelmisele kuvale naasmiseks.

HOME

Teleri kodumenüü kuvamiseks.

DISCOVER

Sisuriba kuvamine sisu otsimiseks. Võite käivitada ka sisuriba, libistades oma sõrme mööda menüüd DISCOVER puuteplaadiga kaugjuhtimispuldil alla.

//// (Elemendi valimine/ kinnitamine)

 +/– (Helitugevus)

Helitugevuse reguleerimiseks.

(Hüppamine)

Kahe kanali või sisendi vahel tagasi- ja edasihüppamiseks. Teler lülitub praeguse kanali või sisendi ja viimati valitud kanali või sisendi vahel.

 (Vaigistamine)

Heli vaigistamiseks. Heli taastamiseks vajutage uuesti.

PROG +/–//

Telerirežiimis: Kanali valimiseks. Tekstirežiimis: Järgmise () või eelmise () lehe valimiseks.

 AUDIO

Parasjagu vaadatava edastuse keele vahetamiseks.

(Subtiitriseaded)

Subtiitrite sisse- või väljalülitamiseks (kui see funktsioon on saadaval).

(Lai režiim)

Ekraaniformaadi muutmiseks.

//////

Teleris ja ühendatud BRAVIA Synciga ühilduvas seadmes oleva meediumisisu kasutamiseks.

 REC*1*

Praeguse saate salvestamiseks USB HDD salvestusfunktsiooniga.

TITLE LIST*

Pealkirjaloendi kuvamiseks.

 (Mikrofon)

Häälfunktsioonide kasutamine. (näiteks hääle abil erineva sisu otsimine.)

 Puuteplaat

Teleri juhtimine puuteplaadilt.

 (NFC)

Puudutage seadme (näiteks mõni Xperia mudel) ühe-puutega peegeldamisfunktsiooni ja seadme ekraanikuva kuvatakse telerile.

*1 Kaugjuhtimispuldi nuppude asukoht, saadavus ja

funktsioonid võivad olenevalt riigist / piirkonnast / teleri mudelist erineda.

*2 Funktsioon HDD REC tuleb saadavale 2015. aasta

jooksul. Te saate funktsiooni HDD REC automaatselt koos uue tarkvaraversiooniga. Veenduge, et teie teler on internetiga ühendatud. Võrguühenduse puudumise korral saate tarkvara alla laadida Sony klienditoe veebisaidilt, kasutades arvutit. Kui soovite üksikasjalikku teavet tarkvara värskendamise kohta, külastage Sony klienditoe veebisaiti. Täpse väljalaskekuupäevaga kursis olemiseks registreerige end aadressil http://www.sony.eu/support/2015tvnetworkupdate.

Puuteplaadiga kaugjuhtimispuldi

Keskmine asend

Paks pehmendus

1.5 N∙m/1,5 N∙m {15 kgf∙cm}

kasutamine

Puuteplaadiga kaugjuhtimispulti saab kasutada alles pärast teleriga paaristamist. Paaristamiseks järgige ekraanile kuvatud suuniseid. Sidumisekraani saab kuvada, kui vajutate teleril viie sekundi vältel nuppu  või valite suvandid [Seaded] - [Puuteplaadiga kaugjuht. puldi seaded] - [Puuteplaadiga kaugjuhtimispuldi sidumine].

Puuteplaadiga kaugjuhtimispuldi juhendi/õppevideo käivitamine

1 Vajutage nuppu HOME.

2 Valige [Seaded] - [Puuteplaadiga

kaugjuht. puldi seaded] - [Tutvustuse/ juhendi alustamine].

Lauapealse aluse kinnitamine (alternatiiv)

Lauapealset alust on võimalik reguleerida servalt keskmisesse asendisse vastavalt alltoodud suunistele.

Märkused

• Selleks paigaldamiseks on tarvis kahte või enamat inimest.

• Olge ettevaatlik, et teie sõrm paigaldamise ajal kuhugi vahele ei jääks.

KD-75X9105C/65X9005C

Pehme riie

Aluse plaat

M5 × 10

1.5 N∙m/1,5 N∙m {15 kgf∙cm}

M6 × 32

1.5 N∙m/1,5 N∙m {15 kgf∙cm}

Aluse kate

KD-55X9005C

1 Eemaldage alumised kruvid ja seejärel

lauapealne alus.

2 Kinnitage aluse plaat (kuulub teleri

komplekti) eemaldatud lauapealse aluse külge.

3 Kinnitage aluse plaat kruvidega (M5×10)

(kuuluvad teleri komplekti) lauapealse aluse külge.

4 Ühendage lauapealne alus, nii et aluse

plaat on keskmises asendis, ja kinnitage kruvidega (M6×32) (kuuluvad teleri komplekti).

5 Järgige lauapealse aluse teisel küljel

sama toimingut.

6 Kinnitage aluse katted (kuuluvad teleri

komplekti).

Märkused

Infrapunaandur

3D Synci Saatja (ainult mudel KD-75X9105C)

Pesakate (vasakpoolne)

Pesakate (parempoolne)

• Selleks paigaldamiseks on tarvis kahte või enamat inimest.

• Veenduge, et teleri ees ei oleks esemeid.

Kaablite kokkuköitmine

KD-75X9105C/65X9005C

KD-55X9005C

Teiste seadmete ühendamine

Ühenduste kohta lisateabe saamiseks vt Spikrit.

Märkused

• Teleriga ühendatud sisendseadme valimiseks

vajutage .

Pesakatte paigaldamine

Pärast kaablite ühendamist paigaldage pesakate.

*1 Kaabliklambri asukoht, kui lauapealne alus on

kinnitatud keskmisesse asendisse.

*2 Kaablikinnituse asukoht, kui lauapealne alus on

kinnitatud külgmises asendis.

Märkused

• Kaabliklambri eemaldamiseks teleri küljest vajutage klambri ülemisele osale 1, ja seejärel avage klamber 2 joonisel näidatud viisil.

Satelliidi ühendamine

< 14 mm

CATV

< 21 mm

SCART

HDMI

< 12 mm

Maapealse/kaabli- ja satelliitsignaali ühendus.  t : ühendamise sammud

Satelliitvastuvõtja ühendamine

Ühendage teleriga, kasutades HDMI- või SCARTkaablit.

* Ühendage ainult juhul, kui kasutate

kaksiktuuneri režiimi.

MHL-seadme ühendamine

Kasutage heakskiidetud MHL kaablit, millel on MHLi logo (pole komplektis)

MHL seade

Teler laeb foto-/muusika-/videofailide esitamise ajal ühendatud MHLi toega seadet. Ühendatud MHLi toega seadme juhtimiseks saate kasutada teleri kaugjuhtimispulti.

Märkused

• [MHLi laadimine ooterežiimis] jaoks on valitud [Sees], saate jätkata MHL-ühilduva seadme laadimist isegi siis, kui teler on ooterežiimis.

• Kasutage 4K-nutitelefonile või -mobiilsideseadmetele mõeldud MHL 3 kaablit, millel on MHLi logo.

Teleri paigaldamine seinale

Kruvi (M6) Seinale paigaldamise kinnitus

8 mm - 12 mm

Komplekti kuuluva seinale paigaldamise kinnituse kasutamine

Klientidele

Toote paigaldamiseks on vajalik piisav kogemus. Leppige paigaldamine kindlasti kokku Sony edasimüüja või litsentsitud alltöövõtjaga ning pöörake paigaldamise ajal erilist tähelepanu ohutusele. Sony ei vastuta vale käsitsemise või paigaldamise või määratletud tootest erineva toote paigaldamise tagajärjel tekkinud kahjustuste ega vigastuste eest. See ei mõjuta teie seadusjärgseid õigusi (kui neid on).

Sony edasimüüjatele ja alltöövõtjatele

Toote paigaldamiseks on vajalik piisav kogemus. Lugege see kasutusjuhend põhjalikult läbi, et teostada paigaldustöö ohutult. Sony ei vastuta vale käsitsemise või paigaldamise tagajärjel tekkinud kahjustuste ega vigastuste eest.

Teie teleri saab paigaldada seinale kohe karbist välja võttes, kasutades seinale paigaldamise kinnitust (kuulub teleri komplekti). Valmistage teler seinale paigaldamise kinnituse jaoks ette, enne kui ühendate kaablid. Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt lasta teleri seinale paigaldamise teostada kvalifitseeritud asjatundjatel. Ärge püüdke seda ise paigaldada.

• Järgige teie mudelile sobiva seinale paigaldamise kinnitusega kaasasolevaid suuniseid. Teleri

paigaldamine nõuab piisavat asjatundlikkust, eriti seina tugevuse määramiseks teleri raskuse talumiseks.

• Seinale paigaldamise kinnituse kruvi pikkus on sõltuvalt seinale paigaldamise kinnituse

paksusest erinev. Vt allpool olevat joonist.

Märkused

• Enne seinale paigaldamise kinnituse paigaldamist vt seoses SEINALE PAIGALDAMISE KINNITUSEGA lk 4

(Ohutusteave) ja lk 6 (Ettevaatusabinõud).

• Lauapealse aluse uuesti ühendamisel kinnitage kruvid (varem eemaldatud) teleri tagaküljel olevatesse

originaalaukudesse.

1 Pange valmis vajalikud tarvikud.

Seinale paigaldamise kinnitus (H3)

Lukustustihvt (H2)

Lukustusplaat (H1)

M6 × 12

KD-75X9105C

KD-65X9005C / 55X9005C

M6 × 16

Lukustusplaat H

Seinale paigaldamise kinnitus

Lukustustihvt

Seinale paigaldamise kinnituse tarvikud (komplektis)

A Pabermall H Seinale paigaldamise kinnitus J U-kujuline

Seinale paigaldamise kinnituse kruvid (läbimõõduga 8 mm, ei kuulu komplekti) (4)

tükk

K Padjad (3) L M6 × 20 (4)

2 Eemaldage teleri tagaosast kruvid, et kinnitada hiljem U-kujuline tükk.

(ainult mudel KD-75X9105C)

3 Tõmmake lukustustihvti ja eemaldage lukustusplaat H seinale paigaldamise kinnituse

küljest.

4 Kinnitage U-kujuline tükk  (kuulub teleri komplekti) teleri tagaküljele.

M6 × 20 L

U-kujuline tükk J

1.5 N∙m/1,5 N∙m {15 kgf∙cm}

KD-75X9105C

M6 × 16 (varem eemaldatud)

U-kujuline tükk 

1.5 N∙m/1,5 N∙m {15 kgf∙cm}

KD-65X9005C / 55X9005C

Padjad K

5 Kinnitage padjad K teleri tagaküljele.

6 Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja et see suudaks kanda vähemalt

Ekraani keskpunkt

Sein

neljakordset teleri raskust. Vaadake teleri seinale paigaldamiseks järgmist tabelit. Vt teleri kaalu lk 27-30 (Tehnilised andmed).

Ühik: mm

Mudeli nimi

KD-75X9105C 1672 959 387 871 50

KD-65X9005C 1451 835 325 747 40

KD-55X9005C 1232 712 263 624 40

Märkused

• Tabelis olevad näitajad võivad sõltuvalt paigaldusest veidi erineda.

Ekraani mõõtmed

Ekraani

keskpunkti

mõõde

Paigalduskaugus

7 Kinnitage pabermall A teibiga seinale ja puurige elektripuuri abil seina augud vastavalt

pabermallil A näidatud numbritele.

8 Eemaldage pabermall A seinalt.

9 Kinnitage seinale paigaldamise kinnitus (H3) (kuulub teleri komplekti) korralikult seina

Sein

Seinale paigaldamise kinnitus (H3)

külge, kasutades kruvisid (läbimõõduga 8 mm, ei kuulu komplekti).

10 Eemaldage pesakatted ja seejärel eemaldage lauapealne alus teleri küljest, hoides kinni

teleri alaosast.

11 Riputage U-kujuline tükk seinal oleva seinale paigaldamise kinnituse külge.

12 Kinnitage lukustusplaat (H1) (kuulub teleri komplekti).

Lukustusplaat (H1)

Lukustustihvt (H2)

13 Sisestage lukustustihvt (H2) (kuulub teleri komplekti).

14 Ühendage kaablid teleriga, kallutades seda ettepoole.

Märkused

• Selle paigaldustöö jaoks on vaja kahte inimest.

• Kinnitage U-kujuline tükk kindlasti nende teleri külge ühendamisel

• Kui kasutate elektrikruvikeerajat, seadke pöördemomendiks umbes 1,5 N·m {15 kgf·cm}.

• Selle kinnituse korral ei ole mõne liitmiku kasutamine teleri tagaküljel võimalik.

Valikulise seinale paigaldamise kinnituse kasutamine

Kruvi (M6) Seinale paigaldamise

kinnitus

8 mm - 12 mm

Kruvi (M6)

Seinale paigaldamise kinnitus

24 mm - 30 mm

Selle teleri kasutusjuhendis on toodud ainult teleri seinale paigaldamiseks ettevalmistamise sammud.

Klientidele:

Toote kaitsmiseks ja ohutuse nimel soovitab Sony tungivalt, et lasete teleri paigaldada Sony edasimüüjal või litsentsitud alltöövõtjal. Ärge püüdke seda ise paigaldada.

Sony edasimüüjatele ja alltöövõtjatele:

Pöörake paigaldamise, korralise hoolduse ja toote kontrollimise ajal erilist tähelepanu ohutusele.

Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt lasta teleri seinale paigaldamise teostada kvalifitseeritud asjatundjatel. Ärge püüdke seda ise paigaldada.

• Järgige teie mudelile sobiva seinale paigaldamise kinnitusega kaasasolevaid suuniseid. Teleri

paigaldamine nõuab piisavat asjatundlikkust, eriti seina tugevuse määramiseks teleri raskuse talumiseks.

• Seinale paigaldamise kinnituse kruvi pikkus on sõltuvalt seinale paigaldamise kinnituse

paksusest erinev. Vt allpool olevat joonist.

Kruviava valikulisele seinale paigaldamise kinnitusele (ülemine pool)

Toote paigaldamiseks on vajalik piisav kogemus, eriti seina tugevuse määramisel, et teha kindlaks, kas see suudab teleri kaalu kanda. Usaldage toote seinale paigaldamine kindlasti Sony edasimüüjatele või litsentsitud alltöövõtjatele ja pöörake paigaldamise ajal piisavat tähelepanu ohutusele. Sony ei vastuta mis tahes kahjustuste või vigastuste eest, mis on tingitud valest käsitsemisest või paigaldamisest.

Kruviava valikulisele seinale paigaldamise kinnitusele (alumine pool)

Teleri seinale paigaldamiseks kasutage seinale paigaldamise kinnitust.

Seinale paigaldamise kinnituse paigaldamisel vaadake ka seinale paigaldamise kinnituse kasutussuuniseid ja paigaldusjuhendit.

Märkused

• Pange eemaldatud kruvid kindlasse kohta, mis on eemal laste käeulatusest.

1 Eemaldage enne U-kujulise tüki kinnitamist teleri tagaosas olevad kruvid.

M6 × 12

KD-75X9105C

KD-65X9005C / 55X9005C

M6 × 16

M6 × 20 L

U-kujuline tükk J

1.5 N∙m/1,5 N∙m {15 kgf∙cm}

KD-75X9105C

M6 × 16 (varem eemaldatud)

U-kujuline tükk J

1.5 N∙m/1,5 N∙m {15 kgf∙cm}

KD-65X9005C / 55X9005C

2 Kinnitage U-kujuline tükk  (kuulub teleri komplekti) teleri tagaküljele.

Tõrkeotsing

Teleri tarkvara uuena hoidmiseks tuleb tarkvara värskendamiseks laadida digitaalse leviedastussüsteemi või interneti kaudu alla uusim tarkvarateave. Tarkvara värskendamise alustamiseks valige [Värskenda kohe]. Tarkvara värskendamise ajal vilgub valge valgustuse LED. Ärge lahutage tarkvara värskendamise ajal vahelduvvoolu toitekaablit. Kui te peaksite nii tegema, ei pruugi tarkvara värskendamine täielikult lõppeda ja tulemuseks võib olla tarkvara tõrge. Tarkvara värskendamine võib kesta kuni 30 minutit. Kui te ei soovi tarkvara automaatselt värskendada, vajutage HOME ja valige [Spikker] t [Süsteemitarkvara värskendamine] t [Automaatne tarkvara hankimine] t [Väljas].

Kui ühendate teleri vooluvõrku, ei pruugi teler kohe käivituda isegi siis, kui vajutate kaugjuhtimispuldil või teleril toitenuppu, sest süsteemi lähtestamine võtab aega. Oodake umbes üks minut ja seejärel vajutage seda uuesti. Kui lülitate sisse, vajutades kaugjuhtimispuldil või teleril toitenuppu, võtab valgustus-LED-i sisselülitumine ja kaugjuhtimispuldi funktsioneerima hakkamine veidi aega.

Kui valgustuse LED vilgub punaselt, lugege kokku, mitu korda see vilgub (intervalli aeg on kolm sekundit).

Kui LED-tuli vilgub punaselt, lähtestage teler, eemaldades toitejuhe kaheks minutiks, ning seejärel lülitage teler sisse. Probleemi püsimisel võtke ühendust edasimüüja või Sony teeninduskeskusega ja öelge, mitu korda valgustuse LED punaselt vilgub (intervall on kolm sekundit). Ühendage toitejuhe lahti ja teavitage oma edasimüüjat või Sony hoolduskeskust.

Kui valgustuse LED ei vilgu, kontrollige alltoodud tabelites toodud üksusi.

Võite vaadata ka spikri jaotist [Tõrkeotsing] või teostada enesediagnostika, valides suvandid [Spikker] t [Enesediagnostika]. Probleemi püsimisel laske kvalifitseeritud hooldustehnikul oma teler üle vaadata.

Tõrked ja lahendused

Pilti pole (ekraan on tume) ja heli pole.

 Kontrollige antenni/kaabli ühendust.  Ühendage teler toitejuhtmega ja vajutage teleril

või kaugjuhtimispuldil .

Mõnda programmi ei saa häälestada.

 Kontrollige antenni/kaabli ühendust.  Satelliidikaabel võib olla lühises või esineb kaablil

ühendusprobleeme. Kontrollige kaabliühendust ning seejärel lülitage teler voolu sisse-/ väljalülitusnupu abil välja ja uuesti sisse.

 Sisestatud sagedus on väljaspool vahemikku.

Küsige teavet vastuvõtva satelliitedastuse ettevõttelt.

Kaabeltelevisiooni teenuseid (kanaleid) ei leita.

 Kontrollige kaabli ühendust või häälestuse

konfiguratsiooni.

 Proovige kasutada seadet [Digitaalne

automaathäälestus], valides suvandi [Kaabel] asemel [Antenn].

Kaugjuhtimispult ei tööta.

 Vahetage patareid.

Olete unustanud üksuse [Lapselukk] parooli.

 Sisestage PIN-koodiks 9999. (PIN-kood 9999

loetakse alati õigeks.)

Teleri ümbrus soojeneb.

 Kui kasutate telerit pikema aja jooksul, soojeneb

teleri ümbrus. Käega katsudes võib see tunduda kuumana.

Tardunud heli või video, tühi ekraan või teler ei reageeri teleri või puldi nuppudele.

 Tehke lihtne teleri ümberlülitus, selleks tõmmake

toitejuhe vooluvõrgust ning ühendage kahe minuti pärast tagasi.

Teleril ei ole võimalik leida nuppude , CH+/–

Teleri tagakülg

,  +/–,  ja TV asukohta.

 Vaadake teleri nuppude asukohti allolevalt

jooniselt.

Valgustuse LED põleb.

 Kui te ei soovi, et valgustuse LED põleb, saate

selle välja lülitada. Vajutage nuppu HOME, seejärel valige suvandid [Seaded] t [Valgustuse LED] t [Väljas].

Juhtmevaba marsruuteriga ei saa WPS (Wi-Fi Protected Setup)-i kaudu ühendust luua.

 Kui kasutate WEP-turvet, valige [Lihtne] t [Wi-Fi]

t [Ühendage skaneer. loendi kaudu]. Seejärel valige võrgu nimi (SSID), millega soovite ühenduse luua.

Ei leia võrguseadistuses soovitud võrgu nime.

 Valige [[Käsitsi sisestamine]] ja vajutage , et

sisestada võrgu nimi.

Tehnilised andmed

Süsteem

Paneeli tüüp

LCD-paneel (vedelkristallekraan), LED-tagantvalgustus

TV vastuvõtustandardid

Sõltub teie riigi/piirkonna valikust Analoog: B/G, D/K, L, I Digitaalne: DVB-T/DVB-C

Satelliit: DVB-S/DVB-S2

Värvi-videostandardid

Analoog: PAL, SECAM, NTSC3.58 (ainult video), NTSC4.43 (ainult video) Digitaalne: Vaadake spikrit.

Kanalite vastuvõtt.

Analoog: UHF/VHF/Kaabel, sõltub teie riigi/ piirkonna valikust Digitaalne: UHF/VHF/Kaabel, sõltub teie riigi/ piirkonna valikust. Satelliit: IF-sagedus 950–2150 MHz

Heliväljund

7,5 W + 7,5 W + 7,5 W + 7,5 W

Juhtmevaba tehnoloogia

Protokoll IEEE802.11ac/a/b/g/n (Riigist/piirkonnast olenevalt ei pruugi IEEE802.11ac olla saadaval.) Bluetoothi versioon 4.1

Sisend-/väljundpesad

Antennisisend

75-oomine välisterminal VHF/UHF jaoks

Satelliitantenn

F-tüüpi emane konnektor IEC169-24, 75 oomi. DiSEqC 1.0, LNB 13 V/18 V ja 22 kHz toon, Ühe kaabliga edastamine EN50494.

21 klemmiga SCART-pistik (CENELEC standard), sh audio-/videosisend, RGB-sisend ja teleri audio-/videoväljund.

YPBPR (komponentvideo): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audiosisend (fonopesad)

AV2

Videosisend (harilik fonoviik Y-sisendiga)

DVB-T2

/AV1

/ COMPONENT IN

HDMI IN 1, 2, 3, 4 (4K-eraldusvõime tugi)

Video (2D):

4096 × 2160p (50, 60 Hz)

(24 Hz)

, 3840 × 2160p (50, 60 Hz)*1, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC-vormingud

*1 Ainult YCbCr 4:2:0 / 8 bit *2 4096 × 2160p sisestamisel kuvatakse 3840 ×

2160p

Video (3D):

Kaadri pakkimine: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Kõrvuti: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Üksteise kohal: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: 5,1 kanaliga lineaarne PCM: 32, 44,1, 48, 88,2, 96, 176,4 ja 192 kHz, 16, 20 ja 24 bitti, Dolby Digital ja DTS ARC (Audio Return Channel) (ainult HDMI IN 4)

*1*2

, 4096 × 2160p

MHL(HDMI IN 2)

Video (2D):

4096 × 2160p (24 Hz)*, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

* 4096 × 2160p sisestamisel kuvatakse 3840 × 2160p

Video (3D):

Kaadri pakkimine: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Kõrvuti: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Üksteise kohal: 1080p (50, 60 Hz), 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: 5,1 kanaliga lineaarne PCM: 32, 44,1, 48, 88,2, 96, 176,4 ja 192 kHz, 16, 20 ja 24 bitti, Dolby Digital ja DTS

DIGITAL AUDIO OUT (OPTICAL)

Digitaalne optiline pesa (kahekanaliline lineaarne PCM, Dolby Digital, DTS)

AUDIO OUT, / (mini-stereopesa)

Kõrvaklapid, heliväljund, bassikõlar

1, 2, 3 (HDD REC)*

USB-seadme port ( 3 USB HDD seade RECfunktsioonile) USB-port 1 ja 2 toetavad High Speed USB-d (USB2.0). USB-port 3 toetab Super Speed USB-d (USB3.0). *

Ainult teatud piirkondades/riikides/telerimudelitel.

CAM-i (tingimusliku juurdepääsu moodul) pesa

LAN

10BASE-T/100BASE-TX pesa (Sõltuvalt võrgu töökeskkonnast võib ühenduse kiirus erineda. 10BASE-T/100BASE-TX suhtlemise kiirus ja suhtlemise kvaliteet pole selle teleri puhul tagatud.)

Muud

Valikulised lisatarvikud

Juhtmeta bassikõlar: SWF-BR100 MHL-kaabel: DLC-MC10, DLC-MC20, DLC-MC30 Aktiivsed 3D-prillid: TDG-BT500A (KD-75X9105C)

Passiivsed 3D-prillid: TDG-500P (KD-65X9005C / 55X9005C)

Töökeskkonna temperatuur

0 ºC - 40 ºC

Töökeskkonna niiskus

10 % - 80 % suhteline õhuniiskus (mittekondenseeruv)

Toide ja muu

Toitepinge

220–240 V vahelduvvool, 50 Hz

Energiatõhususe klass

KD-75X9105C: A KD-65X9005C: A KD-55X9005C: B

Ekraani suurus (diagonaali mõõtes) (umbes)

KD-75X9105C: 189,3 cm / 75 tolli KD-65X9005C: 163,9 cm / 65 tolli KD-55X9005C: 138,8 cm / 55 tolli

Energiatarve režiimis [Standardne]

KD-75X9105C: 175 W KD-65X9005C: 157 W KD-55X9005C: 138 W

režiimis [Ere]

KD-75X9105C: 336 W KD-65X9005C: 305 W KD-55X9005C: 268 W

Keskmine aastane energiatarve*

KD-75X9105C: 243 kWh KD-65X9005C: 218 kWh KD-55X9005C: 191 kWh

Ooterežiimi energiatarve*2*

0,50 W (28 W tarkvara/EPG värskendusrežiimis)

Ekraani eraldusvõime

3840 punkti (horisontaalne) × 2160 rida (vertikaalne)

Väljundvõimsus

USB 1/2: 5 V, , 500 mA MAX USB 3: 5 V, , 900 mA MAX MHL (HDMI IN 2): 5 V, , 1,5 A MAX

Mõõtmed (umbes) (l × k × s)

jalaga

Äärmine asend: KD-75X9105C: 167,2 × 103,1 × 33,6 cm KD-65X9005C: 145,1 × 89,7 × 25,7 cm KD-55X9005C: 123,2 × 77,4 × 25,7 cm Keskmine asend: KD-75X9105C: 167,2 × 103,1 × 33,6 cm KD-65X9005C: 145,1 × 89,7 × 25,7 cm KD-55X9005C: 123,2 × 76,6 × 25,7 cm

ilma jalata

KD-75X9105C: 167,2 × 95,9 × 5,0 cm KD-65X9005C: 145,1 × 83,5 × 3,9 cm KD-55X9005C: 123,2 × 71,2 × 3,9 cm

Aluse laius (umbes)

Äärmine asend:

KD-75X9105C: 166,9 cm KD-65X9005C: 144,9 cm KD-55X9005C: 123,0 cm

Keskmine asend:

KD-75X9105C: 74,0 cm KD-65X9005C: 57,6 cm KD-55X9005C: 53,0 cm

Kaal (umbes)

jalaga

KD-75X9105C: 35,1 kg KD-65X9005C: 24,0 kg KD-55X9005C: 19,7 kg

ilma jalata

KD-75X9105C: 33,7 kg KD-65X9005C: 23,2 kg KD-55X9005C: 18,4 kg

Energiatarve aastas, arvestades 365 päeva 4 tundi päevas töötava teleri energiatarvet. Tegelik energiatarve sõltub sellest, kuidas telerit kasutatakse.

Määratletud ooterežiimi energiatarbeni jõutakse, kui teler on tarvilikud siseprotsessid lõpule viinud.

Voolutarve ooterežiimis suureneb, kui teler on ühendatud võrku.

Märkused

• Eemaldage imitatsioonkaart pesast TV CAM (tingimusliku juurdepääsu moodul) ainult CAM-i kiipkaardi sisestamiseks.

• Valikuliste lisatarvikute saadavus sõltub riigist/ piirkonnast/telerimudelist/laovarust.

• Kujundus ja tehnilised andmed võivad ilma etteteatamata muutuda.

• Selle teleri komplekti kuulub MHL 3.

Märkused digitaaltelevisiooni funktsiooni kohta

• Kõik digitaaltelevisiooniga ( ) seotud

funktsioonid töötavad ainult riikides või piirkondades, kus edastatakse DVB-T/ DVB-T2 (MPEG-2 ja H.264/MPEG-4 AVC) eetri digitaalsignaale või kus teil on juurdepääs ühilduvale DVB-C (MPEG-2 ja H.264/MPEG-4 AVC) kaabelteenusele. Palun küsige oma kohaliku edasimüüja käest, kas saate oma elukohas DVB-T/ DVB-T2 signaali vastu võtta, või küsige oma kaabelteenuse pakkujalt, kas nende DVB-C kaabelteenus on sobiv selle teleriga integreeritud kasutamiseks.

• Teie kaabelteenuse pakkuja võib oma

teenuste eest tasu küsida või kohustada teid nõustuma oma äritingimustega.

• See teler vastab DVB-T/DVB-T2 ja DVB-C

tehnilistele andmetele, kuid ühilduvus tuleviku DVB-T/DVB-T2 digitaalsete maapealsete leviedastustega ja DVB-C digitaalsete kaabelleviedastustega ei ole garanteeritud.

• Mõned digitaaltelevisiooni funktsioonid ei

pruugi mõnedes riikides/piirkondades saadaval olla ja DVB-C vastuvõtt ei pruugi mõnede teenusepakkujate puhul õigesti töötada.

Teave kaubamärkide kohta

• Terminid HDMI ja HDMI High-Definition Multimedia Interface ning HDMI logo on ettevõtte HDMI Licensing LLC kaubamärgid või registreeritud kaubamärgid USA-s ja teistes riikides.

• Toodetud Dolby Laboratories litsentsi alusel. Dolby ja topelt-D sümbol on Dolby Laboratories kaubamärgid.

• „BRAVIA” ja on Sony Corporationi kaubamärgid.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote’i logo ja logotüüp ning logo „Powered by Gracenote” on ettevõtte Gracenote registreeritud kaubamärgid või kaubamärgid USAs ja/või teistes riikides.

• Wi-Fi, Wi-Fi Direct, Miracast ja Wi-Fi Protected Setup on ettevõtte Wi-Fi Alliance kaubamärgid või registreeritud kaubamärgid.

• MHL, Mobile High-Definition Link ja MHL Logo on ettevõtte MHL Licensing, LLC kaubamärgid või registreeritud kaubamärgid.

• DTS-i patente vt veebisaidilt http://patents.dts.com. Valmistatud ettevõtte DTS, Inc. litsentsi alusel. DTS, sümbol ning DTS ja sümbol üheskoos on ettevõtte DTS, Inc. registreeritud kaubamärgid ning DTS Digital Surround on sama ettevõtte kaubamärk. © DTS, Inc. Kõik õigused kaitstud.

• Sõnamärk Bluetooth® ja logod kuuluvad ettevõttele Bluetooth SIG, Inc. ja igasugune kõnealuste märkide kasutamine Sony Corporationi poolt toimub litsentsi alusel. Teised kaubamärgid ja tootenimed kuuluvad nende vastavatele omanikele.

• DiSEqC™ on ettevõtte EUTELSAT kaubamärk. See teler toetab protokolli DiSEqC 1.0. See teler ei ole mõeldud mootoriga antennide juhtimiseks.

•TUXERA on ettevõtte Tuxera Inc. registreeritud kaubamärk Ameerika Ühendriikides ja muudes riikides.

• USB-IF SuperSpeed USB Trident logo on ettevõtte USB Implementers Forum, Inc. registreeritud kaubamärk.

• N Mark on ettevõtte NFC Forum, Inc. kaubamärk või registreeritud kaubamärk USAs ja teistes riikides.

+ 178 hidden pages

Sony KD-55X9005C Users guide [et, hr]

Specifications and Main Features

Frequently Asked Questions

User Manual
