Page 1
5-014-869-51(1)
https://rd1.sony.net/help/
tv/hga2/h_ga/
10 mm – 12 mm
Kabel (tid ak
disertakan)
Sekrup (tidak
disertakan)
1,5 N·m
{15 kgf·cm}
Sekrup M6
(tidak
disertakan)
(disertakan)
MIC
Ȫ
ȫ
Ȭ
ȭ
Ȯ
ȩ
VS
10 mm – 12 mm
Sekrup (M6)
Braket Penyangga Dinding
• Ketika mengangkut TV atau memperbaikinya atau ketika
memindahkannya, kemas menggunakan kardus dan materi
pengemasan aslinya.
Agar tidak terjatuh
(Model yang disertai kit sabuk penyangga)
Lihat Panduan Penyetelan di atas bantalan.
Sekrup kayu yang disertakan hanya untuk memasang benda padat yang
terbuat dari kayu.
(Kecuali model yang disertai kit sabuk penyangga)
12
*1 Hanya untuk kawasan/negara/model TV/bahasa tertentu.
*2 Asisten Google atau pencarian suara memerlukan koneksi
Internet.
*3 Pemasangan mungkin diperlukan tergantung wilayah/
negara.
*4 Pengaturan [Konfigurasi Kotak kabel/satelit] diperlukan.
*5 Pintasan aksesibilitas tersedia dengan menekan dan
menahan tombol (Diam).
Untuk informasi selengkapnya, lihat
Petunjuk Penggunaan.

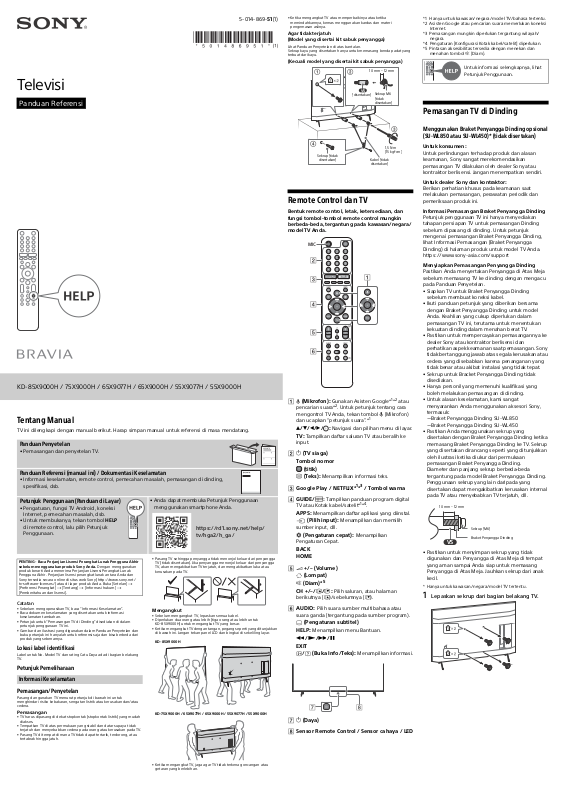

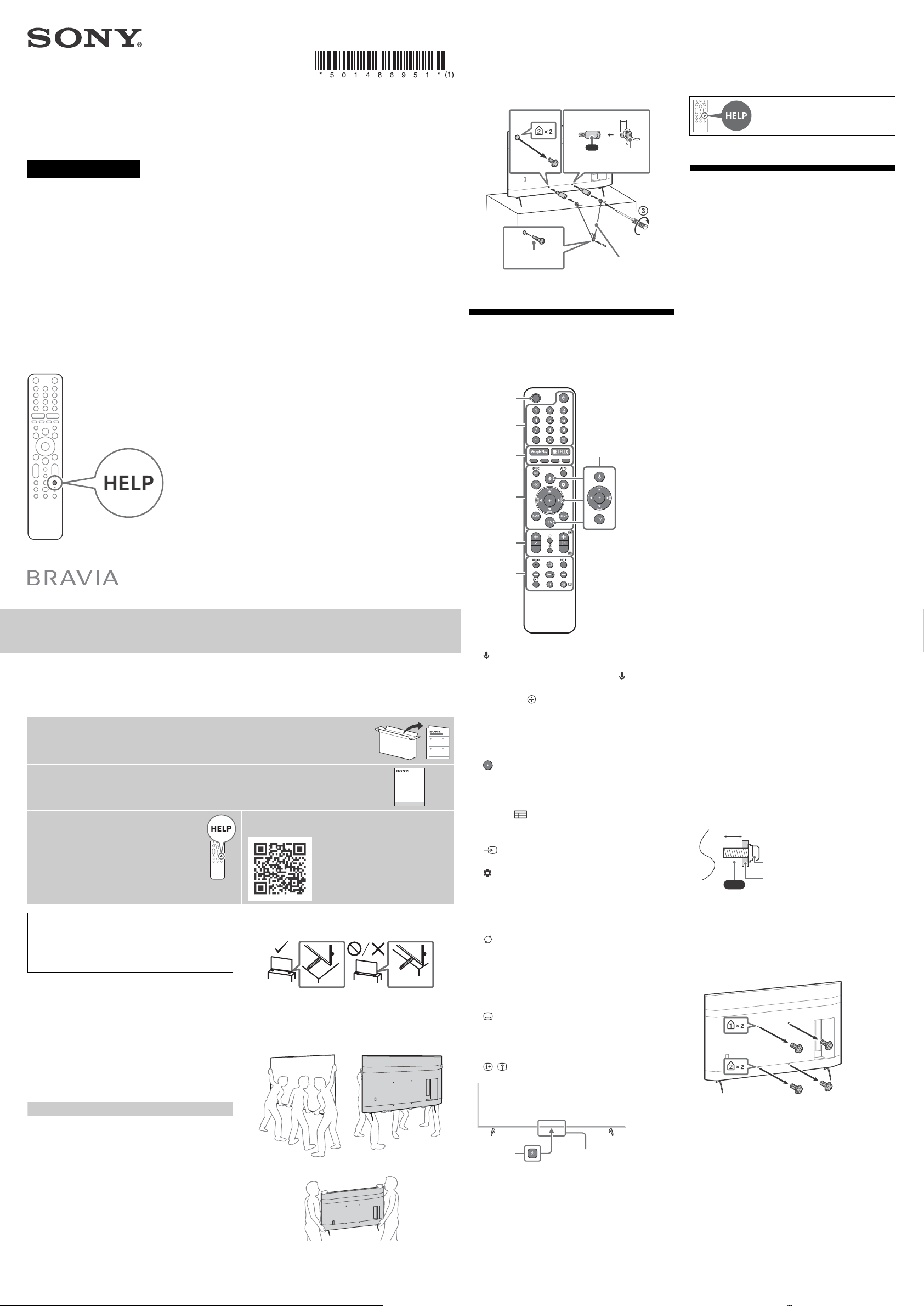

Televisi
Panduan Referensi
KD-85X9000H / 75X9000H / 65X9077H / 65X9000H / 55X9077H / 55X9000H
Tentang Manual
TV ini dilengkapi dengan manual berikut. Harap simpan manual untuk referensi di masa mendatang.
Panduan Penyetelan
• Pemasangan dan penyetelan TV.
Panduan Referensi (manual ini) / Dokumentasi Keselamatan
• Informasi keselamatan, remote control, pemecahan masalah, pemasangan di dinding,
spesifikasi, dsb.
Petunjuk Penggunaan (Panduan di Layar)
• Pengaturan, fungsi TV Android, koneksi
Internet, pemecahan masalah, dsb.
• Untuk membukanya, tekan tombol HELP
di remote control, lalu pilih Petunjuk
Penggunaan.
PENTING - Baca Perjanjian Lisensi Perangkat Lunak Pengguna Akhir
sebelum menggunakan produk Sony Anda. Dengan menggunakan
produk berarti Anda menerima Perjanjian Lisensi Perangkat Lunak
Pengguna Akhir. Perjanjian lisensi perangkat lunak antara Anda dan
Sony tersedia secara online di situs web Sony (http://www.sony.net/
tv-software-licenses/) atau di layar produk Anda. Buka [Setelan] t
[Prefere nsi Pera ngkat] t [Tentang] t [Informasi hukum] t
[Pemberitahuan dan lisensi].
Catatan
• Sebelum mengoperasikan TV, baca “Informasi Keselamatan”.
• Baca dokumen keselamatan yang disertakan untuk informasi
keselamatan tambahan.
• Petunjuk untuk “Pemasangan TV di Dind ing” disediakan d i dalam
petunjuk penggunaan TV ini.
• Gambar dan ilustrasi yang digunakan dalam Panduan Penyetelan dan
buku petunjuk ini hanyalah untuk referensi saja dan bisa berbeda dari
produk yang sebenarnya.
Lokasi label identifikasi
Label untuk No. Model TV dan rating Catu Daya ada di bagian belakang
TV.
Petunjuk Pemeliharaan
Informasi Keselamatan
Pemasangan/Penyetelan
Pasang dan gunakan TV menurut petunjuk di bawah ini untuk
menghindari risiko kebakaran, sengatan listrik atau kerusakan dan/atau
cedera.
Pemasangan
• TV harus dipasang di dekat stopkontak (stopkontak listrik) yang mudah
diakses.
• Tempatkan TV di atas permukaan yang stabil dan datar supaya tidak
terjatuh dan menyebabkan cedera pada orang atau kerusakan pada TV.
• Pasang TV di tempat di mana TV tidak dapat tertarik, terdorong, atau
tertabrak hingga jatuh.
• Anda dapat membuka Petunjuk Penggunaan
menggunakan smartphone Anda.
• Pasang TV sehingga penyangga tidak menonjol keluar dari penyangga
TV (tidak disertakan). Jika penyangga menonjol keluar dari penyangga
TV, akan mengakibatkan TV terjatuh, dan mengakibatkan luka atau
kerusakan pada TV.
Mengangkut
• Sebelum mengangkut TV, lepaskan semua kabel.
• Diperlukan dua orang atau lebih (tiga orang atau lebih untuk
KD-85X9000H) untuk mengangkut TV yang besar.
• Ketika mengangkut TV dengan tangan, pegang seperti yang ditunjukkan
di bawah ini. Jangan tekan panel LCD dan bingkai di sekeliling layar.
KD-85X9000H
KD-75X9000H / 65X9077H / 65X9000H / 55X9077H / 55X9000H
VS
4
Remote Control dan TV
Bentuk remote control, letak, ketersediaan, dan
fungsi tombol-tombol remote control mungkin
berbeda-beda, tergantung pada kawasan/negara/
model TV Anda.
(Mikrofon): Gunakan Asisten Google*1*2 atau
pencarian suara*2. Untuk petunjuk tentang cara
mengontrol TV Anda, tekan tombol (Mikrofon)
dan ucapkan “petunjuk suara”.*
////: Navigasi dan pilihan menu di layar.
TV: Tampilkan daftar saluran TV atau beralih ke
input.
(TV siaga)
Tombol nomor
(titik)
(Teks):
Menampilkan informasi teks.
Google Play / NETFLIX*
GUIDE/ : Tampilkan panduan program digital
TV atau Kotak kabel/satelit*1*4.
APPS: Menampilkan daftar aplikasi yang diinstal.
(Pilih input): Menampilkan dan memilih
sumber input, dll.
(Pengaturan cepat): Menampilkan
Pengaturan Cepat.
BACK
HOME
+/– (Volume)
(Lompat)
(Diam)*
5
CH +/–//: Pilih saluran, atau halaman
berikutnya ()/sebelumnya ().
AUDIO: Pilih suara sumber multibahasa atau
suara ganda (tergantung pada sumber program).
(Pengaturan subtitel)
HELP:
Menampilkan menu Bantuan.
///
EXIT
/ (Buka Info/Teks):
(Daya)
Sensor Remote Control / Sensor cahaya / LED
1
1*3
/ Tombol warna
Menampilkan informasi.
Pemasangan TV di Dinding
Menggunakan Braket Penyangga Dinding opsional
(SU-WL850 atau SU-WL450)* (tidak disertakan)
Untuk konsumen:
Untuk perlindungan terhadap produk dan alasan
keamanan, Sony sangat merekomendasikan
pemasangan TV dilakukan oleh dealer Sony atau
kontraktor berlisensi. Jangan menempatkan sendiri.
Untuk dealer Sony dan kontraktor:
Berikan perhatian khusus pada keamanan saat
melakukan pemasangan, perawatan periodik dan
pemeriksaan produk ini.
Informasi Pemasangan Braket Penyangga Dinding
Petunjuk penggunaan TV ini hanya menyediakan
tahapan persiapan TV untuk pemasangan Dinding
sebelum dipasang di dinding. Untuk petunjuk
mengenai pemasangan Braket Penyangga Dinding,
lihat Informasi Pemasangan (Braket Penyangga
Dinding) di halaman produk untuk model TV Anda.
https://www.sony-asia.com/support
Menyiapkan Pemasangan Penyangga Dinding
Pastikan Anda menyertakan Penyangga di Atas Meja
sebelum memasang TV ke dinding dengan mengacu
pada Panduan Penyetelan.
• Siapkan TV untuk Braket Penyangga Dinding
sebelum membuat koneksi kabel.
• Ikuti panduan petunjuk yang diberikan bersama
dengan Braket Penyangga Dinding untuk model
Anda. Keahlian yang cukup diperlukan dalam
pemasangan TV ini, terutama untuk menentukan
kekuatan dinding dalam menahan berat TV.
• Pastikan untuk mempercayakan pemasangannya ke
dealer Sony atau kontraktor berlisensi dan
perhatikan aspek keamanan saat pemasangan. Sony
tidak bertanggung jawab atas segala kerusakan atau
cedera yang disebabkan karena penanganan yang
tidak benar atau akibat instalasi yang tidak tepat.
• Sekrup untuk Bracket Penyangga Dinding tidak
disediakan.
• Hanya personil yang memenuhi kualifikasi yang
boleh melakukan pemasangan di dinding.
• Untuk alasan keselamatan, kami sangat
menyarankan Anda menggunakan aksesori Sony,
termasuk:
Braket Penyangga Dinding SU-WL850
Braket Penyangga Dinding SU-WL450
• Pastikan Anda menggunakan sekrup yang
disertakan dengan Braket Penyangga Dinding ketika
memasang Braket Penyangga Dinding ke TV. Sekrup
yang disertakan dirancang seperti yang ditunjukkan
oleh ilustrasi ketika diukur dari permukaan
pemasangan Braket Penyangga Dinding.
Diameter dan panjang sekrup berbeda-beda
tergantung pada model Braket Penyangga Dinding.
Penggunaan sekrup yang lain daripada yang
disertakan dapat mengakibatkan kerusakan internal
pada TV atau menyebabkan TV terjatuh, dll.
• Pastikan untuk menyimpan sekrup yang tidak
digunakan dan Penyangga di Atas Meja di tempat
yang aman sampai Anda siap untuk memasang
Penyangga di Atas Meja. Jauhkan sekrup dari anak
kecil.
* Hanya untuk kawasan/negara/model TV tertentu.
1 Lepaskan sekrup dari bagian belakang TV.
• Ketika mengangkut TV, jaga agar TV tidak terkena goncangan atau
getaran yang berlebihan.

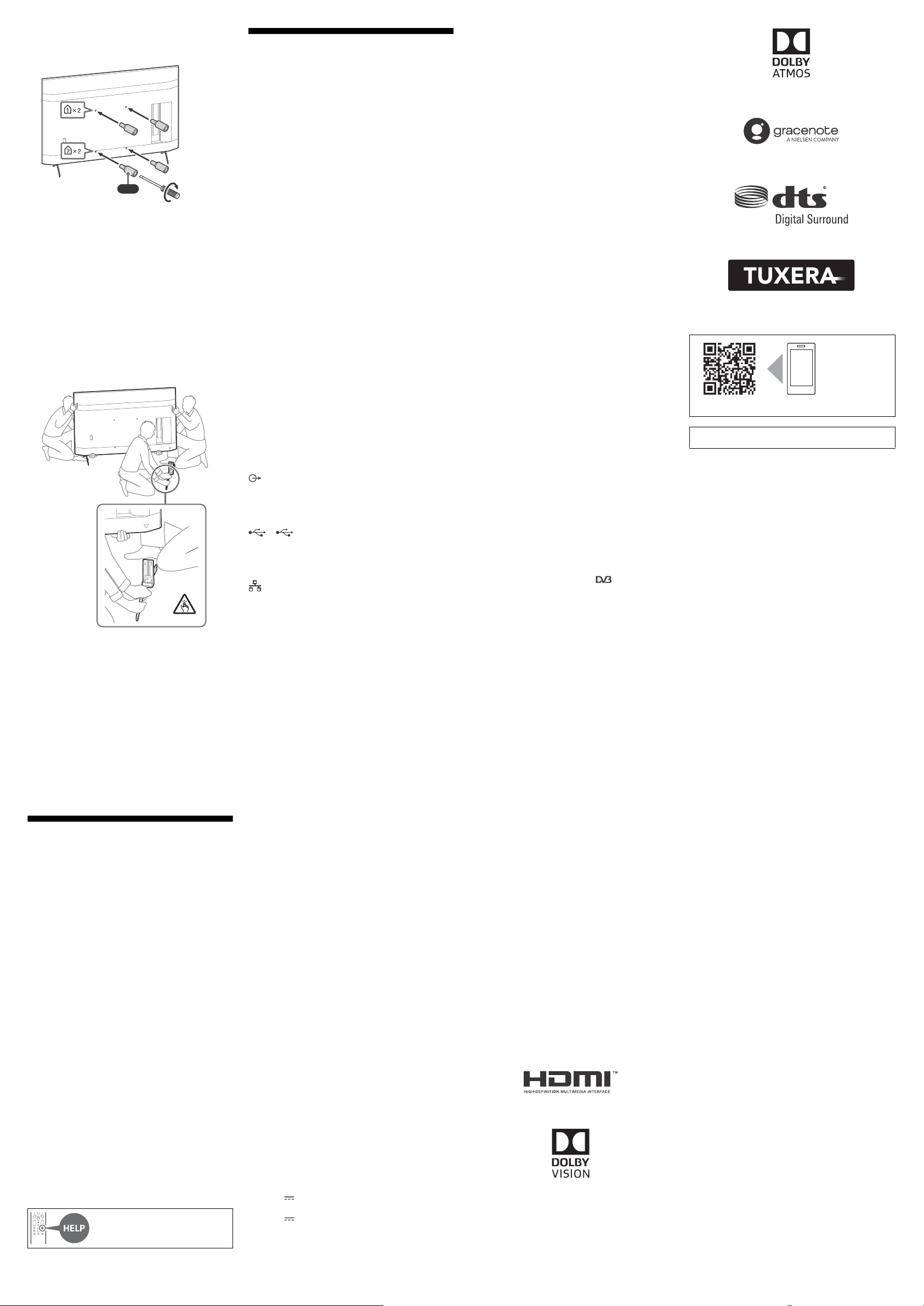

Page 2
2 Pasang Perangkat Tambahan Penyangga
VS
1.5 N·m
{15 kgf·cm}
Dinding (disertakan bersama TV) ke bagian
belakang TV (agar sejajar dengan dinding).
Catatan
• Jika menggunakan obeng listrik, setel torsinya sekitar 1,5 N·m
{15 kgf·cm}.
• Pastikan untuk mengencangkan Perangkat Tambahan
Penyangga Dinding saat memasangnya ke TV.
Gunakan hanya obeng minus untuk memasang Perangkat
Tambahan Penyangga Dinding. Penggunaan alat lain dapat
menyebabkan pengencangan yang berlebihan pada
Perangkat Tambahan Penyangga Dinding dan merusak TV.
Melepas Penyangga di Atas Meja dari TV
1 Lepaskan sisi Penyangga Di Atas Meja satu
per satu. Pegang dengan erat Penyangga Di
Atas Meja dengan kedua tangan sementara
orang lain mengangkat TV.
2 Ulangi langkah sebelumnya dan lepaskan sisi
lain Penyangga Di Atas Meja.
Catatan
• Diperlukan tiga orang atau lebih untuk melepas Penyangga
Di Atas Meja.
• Waspadalah agar tidak menggunakan tenaga yang
berlebihan saat melepas Penyangga Di Atas Meja dari TV
karena ini dapat membuat TV terjatuh dan menyebabkan
cedera pada orang atau kerusakan fisik pada TV.
• Berhati-hatilah saat menangani Penyangga Di Atas Meja
untuk mencegah kerusakan pada TV.
• Waspadalah ketika mengangkat TV karena Penyangga Di
Atas Meja tidak terpasang, Penyangga Di Atas Meja bisa
terjatuh dan menyebabkan luka.
• Berhati-hatilah ketika melepaskan Penyangga Di Atas Meja
dari TV untuk mencegahnya terjatuh dan merusak
permukaan tempat TV ditempatkan.
Pemecahan Masalah
Pemecahan masalah umum untuk masalah seperti:
layar gelap, tidak ada suara, gambar yang membeku,
TV tidak merespon, atau jaringan hilang, lakukan
langkah-langkah berikut.
1 Mulai ulang TV Anda dengan menekan tombol daya
pada remote control selama sekitar lima detik. TV
akan dimulai ulang. Jika TV tidak pulih, coba
putuskan daya listrik kabel daya listrik (kabel listrik).
Kemudian tekan tombol daya pada TV, lalu
lepaskan. Tunggu dua menit, lalu colokkan kabel
daya listrik (kabel listrik).
2 Lihat menu Bantuan dengan menekan HELP di
remote control.
3 Hubungkan TV ke Internet dan lakukan pembaruan
perangkat lunak. Sony menyarankan agar Anda
memperbarui perangkat lunak TV Anda secara
berkala. Pembaruan perangkat lunak menyediakan
fitur baru dan peningkatan kinerja.
4 Kunjungi situs web dukungan Sony (informasi
diberikan di bagian akhir manual ini).
Saat Anda mencolokkan kabel TV, TV mungkin tidak
menyala beberapa saat meskipun Anda menekan
tombol daya pada remote control atau TV.
Perlu waktu untuk memulai sistem. Tunggulah sekitar
satu menit, lalu nyalakan lagi.
Remote tidak berfungsi.
• Ganti baterai.
Lupa kata sandi kunci orang tua.
• Masukkan 9999 untuk PIN lalu masukkan PIN yang
baru.
Untuk informasi selengkapnya
tentang pemecahan masalah, lihat
Petunjuk Penggunaan.
Spesifikasi
Sistem
Sistem panel: Panel LCD (Liquid Crystal Display), LED
backlight
Sistem TV: Tergantung pilihan negara/area Anda
Analog: B/G, I, D/K, M
Digital: DVB-T/DVB-T2
Sistem warna: PAL/SECAM/NTSC3.58/NTSC4.43
Cakupan saluran: Tergantung pilihan negara/area
Anda
Analog: UHF/VHF/Kabel
Digital: UHF/VHF
Keluaran suara: 10 Watt + 10 Watt
Teknologi nirkabel
Protokol IEEE 802.11a/b/g/n/ac
(IEEE 802.11ac mungkin tidak tersedia tergantung
negara/kawasan.)
Bluetooth® Versi 4.2
Jack Input/Output
Antena/kabel
Terminal eksternal 75 ohm untuk VHF/UHF
/ VIDEO IN
Input Video/Audio (jack mini)
HDMI IN 1/2/3/4 (mendukung resolusi 4K, kompatibel
dengan HDCP 2.3)
Video:
4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p
(24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p
(24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz),
1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz),
720/24p, 576p, 480p, PC Formats*
Audio:
PCM linear saluran 5,1: 32/44,1/48/88,2/96/176,4/
192 kHz 16/20/24 bit, Dolby Audio, Dolby Atmos,
DTS
ARC (Audio Return Channel) (Hanya HDMI IN 3)*
Dua saluran linear PCM: 48 kHz 16 bit, Dolby Audio,
Dolby Atmos, DTS
DIGITAL AUDIO OUT (OPTICAL)
Jack Digital optikal (Dua saluran linear PCM: 48 kHz
16 bit, Dolby Audio, DTS)
(Stereo mini jack)
Headphone
1, 2
Port USB 1 mendukung USB Kecepatan Tinggi
(USB 2.0)
Port USB 2 mendukung USB Kecepatan Super
(USB 3.1 Gen 1)
LAN
Konektor 10BASE-T/100BASE-TX (Tergantung
lingkungan pengoperasian jaringan, kecepatan
koneksi dapat berbeda. Rata-rata komunikasi dan
kualitas komunikasi tidak dijamin.)
Listrik dan lain-lain
Kebutuhan listrik
220 Volt – 240 Volt AC, 50/60 Hz
Kelas Hemat Energi*
(Untuk Yordania saja)
KD-85X9000H: A
KD-75X9000H: A
KD-65X9077H / 65X9000H: A
KD-55X9077H / 55X9000H: A
(Untuk Mesir saja)
KD-75X9000H: C
KD-65X9077H / 65X9000H: C
KD-55X9077H / 55X9000H: C
Ukuran layar (diukur diagonal) (perkiraan)
KD-85X9000H: 85 inci / 214,8 cm
KD-75X9000H: 75 inci / 189,3 cm
KD-65X9077H / 65X9000H: 65 inci / 163,9 cm
KD-55X9077H / 55X9000H: 55 inci / 138,8 cm
Konsumsi daya
Terdapat di bagian belakang TV
Konsumsi daya*
Dalam mode [Standar]
(Untuk Yordania saja)
KD-85X9000H: 223 Watt
KD-75X9000H: 180 Watt
KD-65X9077H / 65X9000H: 142 Watt
KD-55X9077H / 55X9000H: 114 Watt
(Untuk Mesir saja)
KD-75X9000H: 179,6 Watt
KD-65X9077H / 65X9000H: 141,2 Watt
KD-55X9077H / 55X9000H: 112,9 Watt
Dalam mode [Vivid]
KD-85X9000H: 318 Watt
KD-75X9000H: 277 Watt
KD-65X9077H / 65X9000H: 214 Watt
KD-55X9077H / 55X9000H: 173 Watt
Konsumsi energi tahunan*
(Untuk Yordania saja)*
KD-85X9000H: 309 kWh per tahun
KD-75X9000H: 250 kWh per tahun
KD-65X9077H / 65X9000H: 197 kWh per tahun
KD-55X9077H / 55X9000H: 158 kWh per tahun
(Untuk Mesir saja)*
KD-75X9000H: 525 kWh per tahun
KD-65X9077H / 65X9000H: 413 kWh per tahun
KD-55X9077H / 55X9000H: 330 kWh per tahun
Konsumsi daya saat siaga*
0,50 Watt
Resolusi layar
3.840 titik (horisontal) × 2.160 line (vertikal)
Rating Output
USB 1
5 Volt , 500 mA MAX
USB 2
5 Volt , 900 mA MAX
5
5
5
6
7
5*8*9
3
4
Dimensi (Perkiraan) (p × l × t) (mm)
dengan penyangga (tanpa penyangga)
KD-85X9000H: 1.899 × 1.162 × 441 (1.899 × 1.089 × 72)
KD-75X9000H: 1.674 × 1.034 × 410 (1.674 × 961 × 71)
KD-65X9077H / 65X9000H: 1.450 × 903 × 338 (1.450 ×
833 × 70)
KD-55X9077H / 55X9000H: 1.231 × 780 × 338 (1.231 ×
710 × 70)
Berat (perkiraan) (kg)
dengan penyangga (tanpa penyangga)
KD-85X9000H: 47,7 (45,8)
KD-75X9000H: 34,4 (32,9)
KD-65X9077H / 65X9000H: 23,2 (22,2)
KD-55X9077H / 55X9000H: 17,5 (16,5)
Lain-lain
Aksesoris opsional
Braket Penyangga Dinding: SU-WL850 (Hanya
KD-75X9000H / 65X9077H / 65X9000H / 55X9077H /
55X9000H)
Braket Penyangga Dinding: SU-WL450
Suhu pengoperasian: 0 ºC – 40 ºC
*1 Saat 4096 × 2160p diinput dan [Mode Lebar] disetel ke
[Normal], resolusi ditampilkan sebagai 3840 × 2160p. Untuk
menampilkan 4096 × 2160p, setel pengaturan [Mode Lebar]
ke [Penuh 1] atau [Penuh 2].
*2 Untuk mendukung 18 Gbps, setel [Format sinyal HDMI] ke
[Format yang ditingkatkan].
*3 Lihat Petunjuk Penggunaan online untuk lebih jelasnya.
*4 Sambungkan sistem audio ke HDMI IN 3 untuk melewatkan
audio TV ke sistem audio Anda.
*5 Informasi ini untuk UE dan negara lain yang peraturan
terkaitnya berdasarkan peraturan pelabelan energi UE.
*6 Konsumsi energi dalam satuan kWh per tahun,
berdasarkan konsumsi daya televisi yang beroperasi 4 jam
per hari selama 365 hari. Konsumsi energi yang
sesungguhnya akan bergantung pada cara penggunaan
televisi.
*7 Konsumsi energi dalam satuan kWh per tahun,
berdasarkan konsumsi daya televisi yang beroperasi 8 jam
per hari selama 365 hari. Konsumsi energi yang
sesungguhnya akan bergantung pada cara penggunaan
televisi.
*8 Daya siaga yang disebutkan diperoleh setelah TV selesai
melakukan proses internal yang diperlukan.
*9 Konsumsi daya siaga akan meningkat ketika TV Anda
disambungkan ke jaringan.
Catatan
• Aksesoris opsional hanya tersedia tergantung pada negara/
daerah/model TV/stock.
• Desain dan spesifikasi dapat berubah tanpa pemberitahuan
terlebih dahulu.
• Mungkin perlu berlangganan layanan dan aplikasi serta
dapat dikenai syarat, ketentuan, dan/atau biaya tambahan
saat menggunakan Asisten Google.
Catatan terkait fungsi TV Digital
• Segala fungsi terkait TV Digital ( ) hanya dapat
digunakan di negara atau area yang menyiarkan
sinyal daratan digital DVB-T/DVB-T2 (MPEG-2 dan
H.264/MPEG-4 AVC). Tanyakan kepada dealer lokal
apakah Anda dapat menerima sinyal DVB-T/DVB-T2
di tempat Anda tinggal.
• Unit TV ini sesuai dengan spesifikasi DVB-T/DVB-T2,
tetapi kompatibilitas dengan siaran daratan digital
DVB-T/DVB-T2 versi mendatang tidak dijamin.
• Beberapa fungsi TV Digital mungkin tidak tersedia di
beberapa negara/area.
Informasi merek dagang
• Istilah HDMI dan HDMI High-Definition Multimedia
Interface dan Logo HDMI adalah merek dagang atau
merek dagang terdaftar dari HDMI Licensing
Administrator, Inc. di Amerika Serikat dan
negara-negara lain.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio, dan
lambang D ganda adalah merek dagang Dolby
Laboratories. Diproduksi berdasarkan lisensi dari
Dolby Laboratories. Karya rahasia yang belum
dipublikasikan. Hak cipta © 2012-2018 Dolby
Laboratories. Hak cipta dilindungi undang-undang.
• Gracenote, logo dan jenis logo Gracenote, serta logo
“Powered by Gracenote” adalah merek dagang
terdaftar atau merek dagang dari Gracenote, Inc. di
Amerika Serikat dan/atau negara lainnya.
• Google, Google Play, Chromecast, YouTube, Android
TV dan merek serta logo lain yang terkait adalah
merek dagang Google LLC.
• Untuk paten DTS, kunjungi http://patents.dts.com.
Diproduksi dengan lisensi dari DTS, Inc. DTS, Simbol,
DTS dan Simbol bersama-sama, dan Digital
Surround adalah merek dagang terdaftar atau merek
dagang dari DTS, Inc. di Amerika Serikat dan/atau
negara lain. © DTS, Inc. Hak cipta dilindungi
undang-undang.
• Netflix adalah merek dagang terdaftar dari Netflix,
Inc.
• TUXERA adalah merek dagang terdaftar dari Tuxera
Inc. di AS dan negara lainnya.
• Semua merek dagang lainnya adalah milik
pemiliknya masing-masing.
Dukungan
https://www.sony-asia.com/support
Untuk alamat jaringan purna jual, silakan menghubungi
Customer Information Center di : (Kode Area) 1500 323.
Di import oleh:
PT SONY INDONESIA
Gedung Wisma GKBI Lt. 23 Suite 2301
Jl. Jend Sudirman No. 28 Tanah Abang, Jakarta Pusat
DKI Jakarta Raya - 10210
http://www.sony.co.id
© 2020 Sony Corporation Dicetak di Malaysia
Loading...
