电视机
参考指南
4-689-894-12(1)
使用本电视机之前，请先仔
细阅读此手册并将之妥善保
存以备日后参考。
产品注册
为了给您提供更多更完善的服
务，我们已经开通了 “ 网上产
品注册 ” 服务项目，凡购买我
们的产品，并上网注册后，您将
获更多优惠。
详情请点击
http://www.sony.com.cn/
productclub
KD-75X9000E / 75X8566E / 65X9000E / 65X8566E / 65X8500E / 55X9000E
KD-49X9000E
目录
安全信息 . . . . . . . . . . 6
预先注意事项 . . . . . . . . 10
部件和控制器 . . . . . . 12
控制器和指示灯 . . . . . . . 12
使用遥控器 . . . . . . . 13
遥控器部件说明 . . . . . . . 13

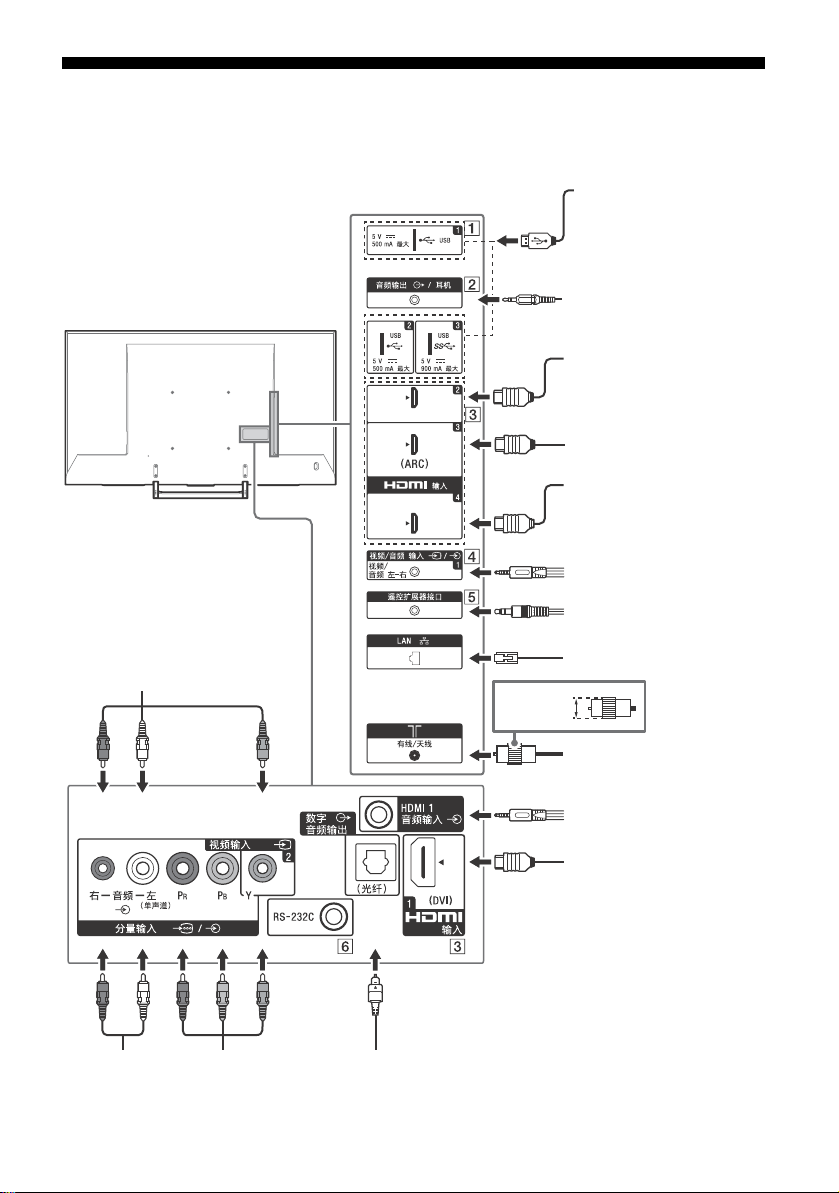

接线图 . . . . . . . . . 15
将电视机安装在墙上 . . . 18
仅限 KD-65/55X9000E . . . . . 19
故障排除 . . . . . . . . 21
问题与解决方法 . . . . . . . 21
规格 . . . . . . . . . . 22
导言
感谢您选购 Sony 产品。
注意
•设定指南和本手册中使用的图像和图
示仅作为参考，可能与实际产品有所
不同。
无线相关规定
①不得擅自更改发射频率、加大发射
功率 （包括额外加装射频功率放大
器），不得擅自外接天线或改用其它
发射天线。
②使用时不得对各种合法的无线电业
务产生有害干扰；一旦发现有干扰现
象时，应立即停止使用，并采取措施
消除干扰后方可继续使用。
③使用微功率无线电设备，必须忍受
各种无线电业务的干扰或工业、科学
及医疗应用设备的辐射干扰。
④不得在飞机和机场附近使用。
⑤该频段的无线接入系统仅限室内使
用 , 且距离同频段的卫星无线电测定
（空对地）业务和卫星固定 （空对
地）业务的地球站大于 3km。
关于需连接网络使用的相关功
能 （以下称 “ 该些功能 ”）
的说明
•您同意遵守有关使用该些功能的所有
条款和条件 （包括但不限于第三方
内容提供商的网站及其内容中提示的
条款和条件）。
•您使用该些功能还将受制于您网络供
应商的服务及其条款，以及您的网络
环境。
•Sony 对于该些功能中存取的第三方
内容提供商的任何内容不承担任何责
任。
CS
2
•Sony 可随时临时或永久添加、更改、
停止、移除或暂停该些功能，而无需
另行通知与承担责任。
•一旦使用该些功能，即表示您同意遵
守上述条款和条件。
设定指南的位置
设定指南置于电视机纸箱内的缓冲垫
顶部。
帮助 / 帮助指南
帮助功能提供许多关于电视机的信
息。若要使用帮助功能，请按遥控器
上的帮助。可以从列表中，或关键词
搜索，找到使用方法和故障排除。选
择帮助菜单的 [ 帮助指南 ] 可查看手
册。如果将电视机连接至互联网，将
更新帮助功能和信息。
识别标签的位置
铭牌标签 （含型号和规格信息）位于
电视机背面。
对于附带电源适配器的型号：
电源适配器型号和序号的标签位于电
源适配器的底部。
CS
3
无线局域网功能的主要技术参数及其指标值
频率范围
频率容限
2.4 GHz ≤ 22 MHz
占用带宽
5 GHz ≤ 80 MHz
2.4 GHz ≤ 20 dBm (EIRP)
5.15 GHz-5.25 GHz ≤ 23 dBm (EIRP)
发射功率
5.25 GHz-5.35 GHz ≤ 20 dBm (EIRP)
5.725 GHz-5.850 GHz ≤ 33 dBm (EIRP)
杂散发射限值
蓝牙功能的主要技术参数及其指标值
2.4000 GHz-2.4835 GHz/
5.15 GHz-5.25 GHz/
5.25 GHz-5.35 GHz/
5.725 GHz-5.850 GHz
≤ 20 ppm
≤ -30 dBm
频率范围
频率容限
占用带宽
发射功率
杂散发射限值
CS
4
2.4000 GHz-2.4835 GHz
≤ 20 ppm
≤ 2 MHz
≤ 20 dBm (EIRP)
≤ -30 dBm
安全信息
警告
CS
5
安全信息
警告
不可将电池曝露于如阳光、火或类似
的过热源。
切勿将电视机安置在不稳定的地方。
电视机可能跌落、造成严重人身伤害
或导致死亡。为避免尤其是对儿童造
成伤害，可采取简单的预防措施，
如：
使用电视机制造商推荐的机柜或支
架。
仅使用可安全支撑电视机的家具。
确保电视机不会置于支撑家具的边
缘处。
未将家具与电视机固定在合适的支
架上时，请勿将电视机置于较高的
家具 （如橱柜或书柜）之上。
切勿在电视机与支撑家具之间摆放
布料或其他材料。
告诉孩子攀爬家具去触摸电视机或
其控制器是相当危险的。
如果您现有的电视机仍在使用且已重
新安放，则同样适用上述注意事项。
•安装电视机时，应当保证电视机的台
式底座不会突出到电视机柜 （未随
机提供）外。如果台式底座突出到电
视机柜外，可能会因电视机倾倒、掉
落而造成人身伤害。
KD-75/65/55/49X9000E
KD-75/65X8566E, KD-65X8500E
安装 / 设定
根据下列指示安装及使用电视机，以
避免发生火灾、触电或损坏和 / 或人
身伤害。
安装
•应将电视机安装在易于插拔的交流电
源插座附近。
•将电视机放置在平稳水平的表面上，
以避免电视机掉落而造成人身伤害或
财物损失。
•请将电视机安装在无法被拉动、推动
或撞翻的地方。
CS
6
•仅可由有资格的服务人员执行挂壁安
装。
•为了安全起见，强烈建议您选购
Sony 推荐的挂壁式支架。有关具体
信息请向索尼中国顾客咨询热线
400 810 9000 咨询。
•在安装挂壁式支架时，请使用支架随
固定螺丝 (M6)
挂壁式支架
8 mm - 12 mm
电视机后盖
8 mm - 12 mm
M6 螺丝
（之前拆下的）
木螺丝
（未提供）
绳索
（未提供）
附的专用固定螺丝。从挂壁式支架和
电视机后盖之间的接触面到专用固定
螺丝末端的长度如插图所示。
由于挂壁式支架的不同，专用固定螺
丝的直径与长度会有所不同。
如不使用专用固定螺丝，可能会造成
内部损坏及电视机掉落等。
为保护产品和安全理由，Sony 坚
持建议您采用特别设计用于您电
视机的挂壁式支架型号；而且应
该由 Sony 经销商或授权承包商进
行墙上安装电视机。
搬运
•搬运电视机之前，请断开所有电缆的
连接。
•搬运大型电视机需要两个或三个人。
•当用手搬运电视机时，请如下图所示
托住。请勿对液晶面板和屏幕边框施
加压力。
KD-75/65/55/49X9000E
•搬运电视机时，请勿使其受到摇晃或
过度振动。
•搬运电视机以进行维修或移动时，请
使用原有的纸箱和包装材料进行包
装。
防止倾倒
KD-75/65/55/49X9000E
KD-75/65X8566E, KD-65X8500E
CS
7
KD-75/65X8566E, KD-65X8500E
8 mm - 12 mm
M6 螺丝
（之前拆下的）
木螺丝
（未提供）
绳索
（未提供）
30 cm
10 cm
10 cm
10 cm
请至少在电视机周围留出此
空间。
30 cm
10 cm
10 cm
请至少在电视机周围留出此
空间。
6 cm
阻碍空气流动。
墙壁 墙壁
安装在支架上
•为了确保正确通风及防止脏物或灰尘
堆积：
请勿将电视机平放、上面朝下安
装、向后安装或侧面安装。
请勿将电视机放置于架子、地毯、
床或壁橱中。
请勿用布 （如窗帘）或物件 （如
报纸等）覆盖电视机。
请勿如下图所示安装电视机。
通风
•切勿覆盖通风孔或将任何物体插入机
壳内。
•如下图所示，在电视机周围留出通风
空间。
•强烈建议您使用 Sony 挂壁式支架以
确保足够的空气流通。
安装在墙上
CS
8
交流电源线
按照下列指示使用交流电源线和插座
以避免发生火灾、触电或损坏和 / 或
人身伤害：
请仅使用 Sony 所提供的交流电源
线，不要使用其它品牌的电源线。
将插头完全插入交流电源插座。
仅可在 220 V 交流电源上使用电视
机。
连接电缆时，为了安全起见请务必
拔下交流电源线，以免被电缆绊到
脚。
在进行作业或移动电视机之前，请
从交流电源插座上断开交流电源线
的连接。
保持交流电源线远离热源。
拔出交流电源插头并定期进行清
洁。如果插头上覆盖一层灰尘并且
有水气，则其绝缘品质可能已经劣
化，并可能会造成火灾。
注意
•请勿在其他设备上使用附带的交流电
源线。
•请勿过度拧捏、弯曲或扭转交流电源
线。
否则线芯可能会暴露在外或折断。
•请勿改装交流电源线。
•请勿将任何重物压在交流电源线上。
•断开交流电源线连接时，请勿拉扯交
流电源线本身。
•请勿在相同的交流电源插座上连接太
多装置。
•请勿使用不适当的交流电源插座。
电源适配器的注意事项（仅适用
于附带电源适配器的型号）
警告
为了减低火灾或触电的危险，请勿将
本装置暴露在雨中或潮湿环境中。
为了避免火灾或触电，请勿将诸如花
瓶之类装有液体的物品放在本装置
上。
不要在封闭的空间安装本装置，例如
书架或类似设备。
•请确保将交流电源插座安装在本装置
的附近，并应方便插拔。
•请务必使用随机提供的电源适配器和
交流电源线。否则这可能导致故障。
•将电源适配器连接至方便插拔的交流
电源插座。
•不要将交流电源线
盘绕在电源适配器。
芯线可能被割断和 /
或导致电视机故障。
•请勿在手湿时触摸
电源适配器。
•如果您发现电源适配器异常，立即将
之从交流电源插座拔下。
•即使本装置已被关闭，但只要它仍然
连接至电源插座，交流电源并未切
断。
•由于电源适配器在长时间使用后会变
热，用手触摸会感到热。
使用限制
请勿在下列地点、环境或情况条件下
安装 / 使用电视机，否则电视机可能
会发生故障并造成火灾、触电、损坏
和/或人身伤害。
地点：
•户外 （直射阳光下）、海边、轮船或
其他船只上、车内、医疗机构内、不
稳定的地方、靠近水、雨、湿气或烟
雾的地方。
环境：
•炎热、潮湿、或多尘的地方；昆虫可
能进入的地方；可能会受到机械振动
的地方；易燃物品 （蜡烛等）旁边。
电视机不能暴露在液体滴落或飞溅的
环境下，诸如花瓶之类装有液体的物
品不能放在电视机上。
情况条件 :
•在湿着手时、机壳打开时或使用非制
造厂商推荐附件时使用电视机。在有
闪电暴风雨时，请断开电视机与交流
电源插座 （电源插孔）和天线的连
接。
•安装电视机以使其延伸
到开放的空间。这可能
导致人或物体碰撞电视
机而受伤或损坏。
•将电视机放置在潮湿或
多尘的空间，或有油烟
或蒸气的房间 （靠近灶
台或加湿器）。这可能导致火灾、触
电或本机弯曲。
CS
