4-477-658-22(1)

LCD TV

使用说明书

Mode d’emploi FR

KD-65X8504A / 55X8504A

导言

感谢您选购 Sony 产品。使用电视机之前，请先通读此手册并妥善加以保存，以备日后参考之用。

• 本电视机使用说明书包含 “ 安装挂壁式支架 ” 的指示。

• 本说明书中使用的插图可能因电视机型号而异。

• 除非另有说明，本说明书中使用的遥控器插图取自 RM-GD026。

• 操作电视机前，请阅读第 28 页 ( 安全信息)。妥善保存此使用

说明书以备日后参考。

商标信息

HDMI 和 HDMI High-Definition Multimedia Interface 专用名词以及 HDMI 标志是 HDMI Licensing LLC 在美国和其他国家的商标或注册商标。

DLNA®、DLNA 标志和 DLNA CERTIFIED® 是 Digital Living Network Alliance 的商标、服务标记或认证标记。

由 Dolby Laboratories 授权制造。 “BRAVIA” 和是 Sony Corporation 的商标。 TrackID 是 Sony Mobile Communications AB 的商标或注册商

标。音乐和视频识别技术及相关数据由 Gracenote® 提供。

Gracenote 是音乐识别技术和相关内容公认的行业标准。有关详细信息，请访问 www.gracenote.com。

Gracenote，MusicID，VideoID，Video Explore，Gracenote 标志和标示语以及 “Powered by Gracenote” 标志是 Gracenote 在美国和 / 或其他国家的注册商标或商标。

Wi-Fi、Wi-Fi Direct 和 Miracast 是 Wi-Fi Alliance 的标记或注册标记。

“Blu-ray Disc”、“Blu-ray” 及 “Blu-ray Disc” 标志是 Blu-ray Disc Association 的商标。

“Sony Entertainment Network logo” 和 “Sony Entertainment Network” 是 Sony Corporation 的商标。

MHL、Mobile High-Definition Link 和 MHL 标志是 MHL Licensing, LLC 的商标或注册商标。

由 DTS Licensing Limited 授权制造。有关在美国和全球的专利以及商标信息，请参阅 www.dts.com/patents/legacy.aspx。 (c) DTS Licensing Limited 和 DTS, Inc. 2012。

Bluetooth® 字标和标志乃 Bluetooth SIG, Inc 所有，Sony Corporation 在授权下使用这些标记。其他的商标和商品名称属于其各自的所有者。

N Mark 是 NFC Forum, Inc. 在美国和其他国家的商标或注册商标。

识别标签的位置

型号和电源等级的标签（根据适用的安全规定）以及制造日期位于电视机背面。

关于本说明书

本说明书说明如何设定您的电视机。有关如何使用 BRAVIA 电视机的详细信息，请参阅 “ 电子使用说明书 ”。

使用说明书

电子使用说明书

( 操作指南 )

说明如何设定您的电视机，如连接、初始设定以及基本操作。

有关详细信息 , 按 i-MANUAL 按钮。

说明如何使用所有功能。参阅第 18 页有关如何使用操作指南。

在本说明书中使用的图像和插图可能与实际屏幕不同。

( 使用说明书 )

㐱Ề㉫⊻

入门

检查附件........................................................ 6

将电池插入遥控器................................................ 6

1: 安装台式底座 ................................................. 7

2: 连接 ......................................................... 8

3: 避免电视机倾倒 .............................................. 10

4: 捆绑电缆 .................................................... 11

5: 连接电视机至网际网络 ........................................ 11

6: 进行初始设定 ................................................ 12

使用您的 BRAVIA 电视机

观看电视

选择各项功能和设定 ( 主菜单 ) ................................... 15

观看网络视频................................................... 17

....................qd

查寻使用说明

在电子使用说明书查寻使用说明

（操作指南）

.................qk

附加信息

故障排除....................................................... 20

规格........................................................... 21

安装附件 ( 挂壁式支架 )......................................... 23

安全信息....................................................... 28

预先注意事项................................................... 29

检查附件

遥控器（1）一触遥控器（1） AAA 尺寸电池（R03 类型）（4）台式底座 (1)* 台式底座固定螺丝 (M5 × 12) (4) 主动式 3D 眼镜（含电池）（4）使用说明书（本说明书）及其他文件

* 请参阅随机提供的台式底座手册以组装台式底座。

将电池插入遥控器

1 移除保护片。 2 按下并滑动盖子以打开。

• 一触遥控器只可在注册于电视机之后使用。有关如何注册的更多信息，请按 i-MANUAL，然后选择 “目录”t“ 配置各种设定 ”t “ 一般设定 ”t“ 设定一触遥控器 ”。

1: 安装台式底座

红外感应器

3D Sync 传输器

请参阅随机提供的台式底座手册以正确安装底座。

1 请将电视机放置在台式底座上。

箭头方向表示台式底座的前面。

2 用随机提供的螺丝将电视机安装至台式底座。

箭头标记表示用于固定台式底座的螺丝孔的位置。

从电视机上拆下台式底座

要从电视机拆下台式底座，拆除在步骤 2 安装的螺丝。

• 除了要在电视机上安装相应附件，否则不要拆下台式底座。

• 如果使用电动螺丝起子，设定转矩至大约

1.5 N·m {15 kgf·cm}。

• 确保电视机前无障碍物。

2: 连接

天线电缆

（未随机提供）

机顶盒 / 录像机（例如 DVD 刻录机）

天线电缆

（未随机提供）

HDMI 电缆

（未随机提供）

• 使用厚度不超过 14 mm 的天线电缆连接器。

• 使用 12 mm （厚度）× 21 mm （宽度）之内的

HDMI 电缆连接器。

• 请使用标明“高速”的 Sony HDMI 电缆作为 HDMI 连接。

• 有关连接的详细信息，请参阅操作指南。

连接天线 / 电缆 / 录像机

x 连接天线 / 电缆

x 连接机顶盒 / 录像机（例如 DVD 刻录

机）至 HDMI

x 连接天线 / 电缆和录像机

天线电缆

（未随机提供）

天线电缆

（未随机提供）

AV 电缆

（未随机提供）

录像机

DVD 刻录机

天线电缆

（未随机提供）

AV 电缆

（未随机提供）

天线电缆

（未随机提供）

连接音频 / 视频设备

（续）

连接 MHL 设备

请使用备有 MHL 标志且经授权的 MHL 2 缆线

（未随机提供）

MHL 设备

6-7 mm

M4 螺丝绳索

电视机的台式底座

MHL （移动高清连接技术）能让电视机与连接 MHL 兼容设备通讯。电视机在从连接 MHL 兼容设备播放照片 / 音乐 / 视频的同时替该设备充电。您可使用电视机遥控器控制连接的 MHL 兼容设备。

3: 避免电视机倾倒

1 将螺丝（M4，未随机提供）安装到电视机的

螺丝孔内并用结实的绳索（未随机提供）绑紧。

2 将木螺丝（未随机提供）安装到电视机底

座。然后，将结实的绳索绑至木螺丝。

M4 机用螺丝的长度视绳索的直径而不同。请参阅以下的插图。

• 当 MHL 兼容设备连接至 HDMI IN 2/MHL 插孔时，如果“自动输入变更(MHL)”设至“开”，电视机自动从其他输入切换至 HDMI IN 2/MHL。 “ 自动输入变更 (MHL)” 的可用性视 MHL 兼容设备是否能支持此功能而定。

• 视所连接的 MHL 兼容设备的性能，你能继续该设备的正常使用（例如接听电话）。

• 视所连接的 MHL 兼容设备的功能，某些远程功能可能无效。详情请参阅设备说明书。

• 如果“待机时 MHL 充电” 设至 “开”，您可在电视机处于待机模式时继续替 MHL 兼容设备充电。

• 本产品被 MHL 官方认证可与其他 MHL 认证设备操作。若您在使用 MHL 功能时遇到任何问题，请向设备的制造商咨询支援。

4: 捆绑电缆

或

电视机

网际网络

有路由器功能的调制解调器

路由器

调制解调器

网际网络

或

无线路由器

调制解调器

网际网络

电视机

捆绑电缆前，从交流盖子拆除电缆夹子。重新使用电缆夹子以捆绑其他电缆。

• 请勿将交流电源线与其它缆线绑扎在一起。

* 仅限 KD-65X8504A

5: 连接电视机至网

际网络

当您连接本电视机至网际网络，您可享用多项功能。有关其功能的详情，请参阅操作指南。

• 您需与网际网络服务供应商签订合同以连接网际网络。

准备有线网络

• 对于 LAN 连接，请使用 7 类电缆（未随机提供）。

准备无线 LAN

内置无线 LAN 设备让您存取网际网络和您的家庭网络。此功能让您连接无线 LAN 并享受无线网络环境的好处。安装电视机的无线 LAN 功能之前，务必先安装无线 LAN 路由器。

6: 进行初始设定

1 将电视机连接到交流电源插座。 2 按电视机上的 =/1 。发光 LED 亮起白灯。

当您首次打开电视机时，画面上将出现语言菜单。

• 当您首次打开电视机，电视机需要进行一些内部处理以优化后，您才可执行初始设置。那时将不会有图像和声音，而且电视机前的发光 LED 闪烁白色约 40 秒。切勿在此过程进行时关闭电视机。某些电视机在出厂前已经完成此过程。

• 发光 LED 根据电视机的状态亮起不同颜色。如果您不要发光 LED 亮起，您可在稍后将之关闭。按 HOME, 然后选择 “ 设定 ”t “系统设定”t“常规设定”t“LED 照明灯”t“ 关 ”。您也可以按 OPTIONS,然后选择 “LED 照明灯 ”t“关”。

3 按 V/v/B/b 选择项目 , 然后按。

按照屏幕上的指示操作。

频道排序 : 改变电视机中存储的模拟频道顺序。

1 按 V/v 选择您想要移动到新位置的频

道 , 然后按。

2 按 V/v 选择该频道用的新位置 , 然后按

。

• 您也可以手动调谐频道。

网络设定 : 设置网际网络设定。如果您没有接入网络，或要在稍后设定，选择 “ 跳过 ”。在网络设定确认画面选择 “ 继续 ” 或 “ 启动 ”( 视型号而定 ) 之后 , 选择 “ 自动 ” 以自动连接至网络。选择 “ 用户设定 ” 以手动连接。

• 如果您使用 WEP 安全加密，选择 “ 用户设定 ”t“无线设定”t “ 扫描 ”。然后，选择您要连接的网络名称

（SSID）。

如果您找不到所要的网络名称，选择输入 ]”，然后按以输入网络名称。

• 要稍后设定“ 网络设定 ”,按 HOME, 然后选择 “设定”t“网络”t“ 网络设定 ”。

• 使用选购 USB 无线网络接收器以 5GHz 连接您的无线路由器（或接入点）。插入 USB 无线网络接收器并将 “Wi-Fi Direct” 设为 “关”。按 HOME, 然后选择“设定”t “网络”t“Wi-Fi Direct”t“关”。

“[手动

???? BRAVIA ???

或或

电视的背面

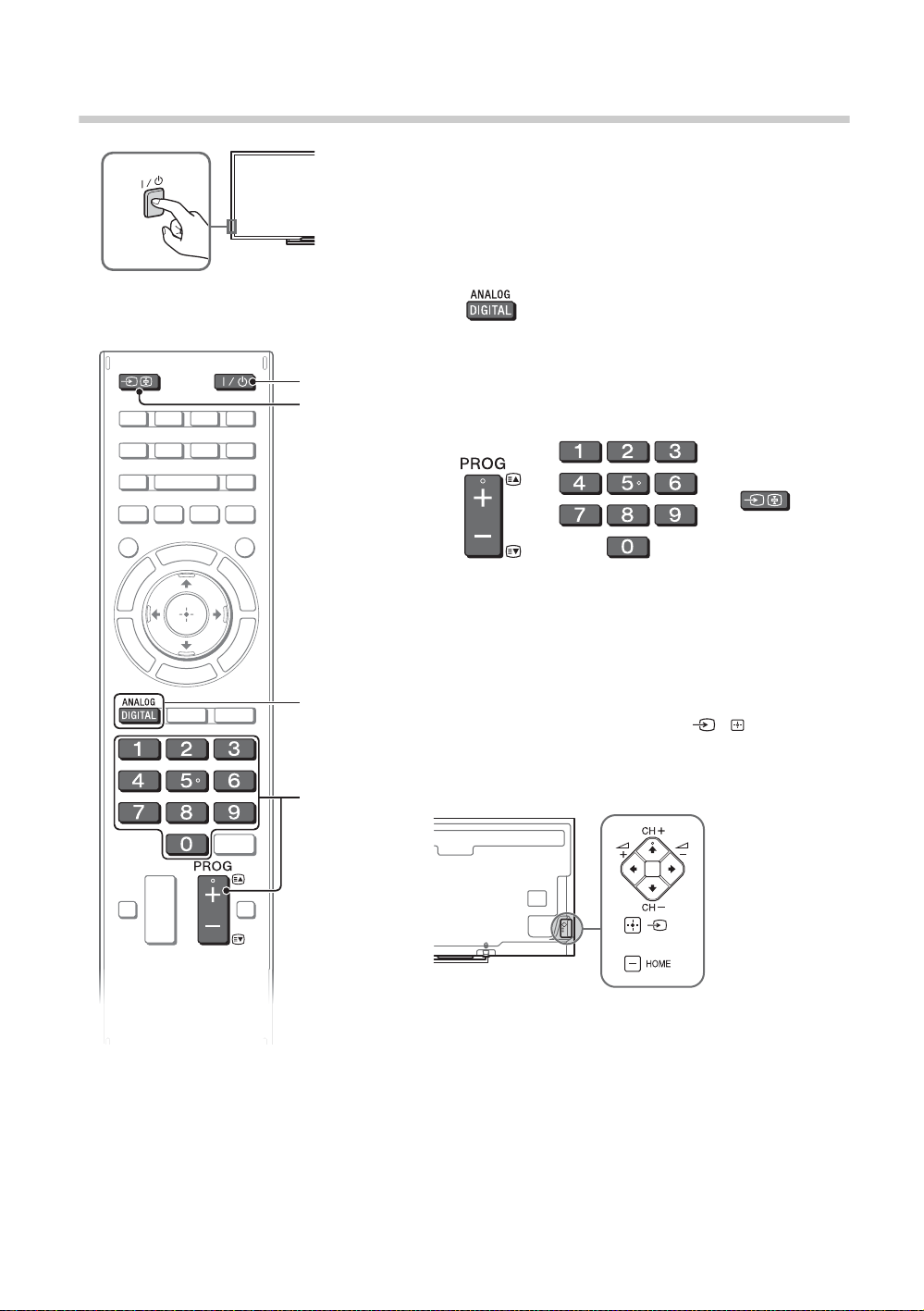

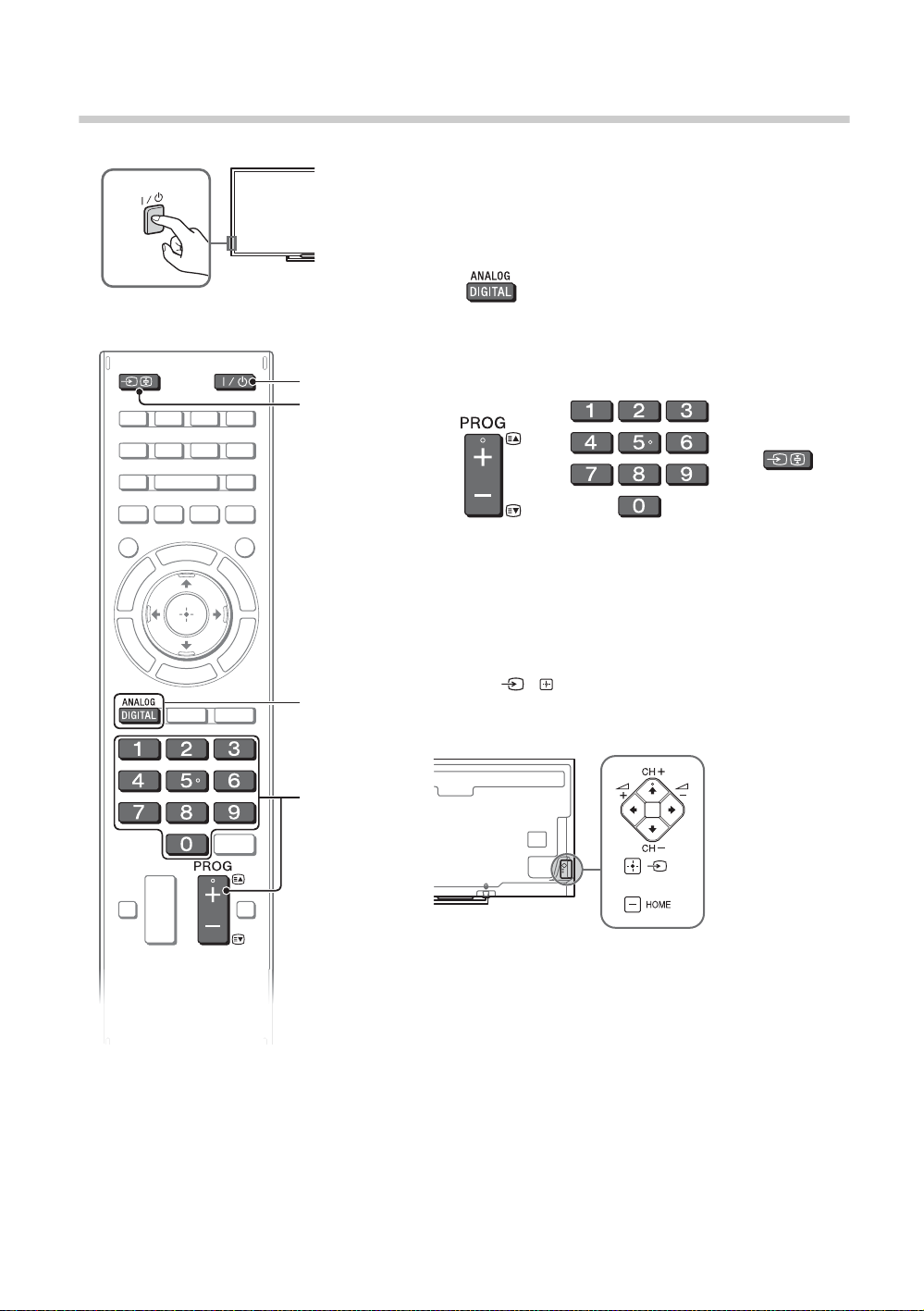

观看电视

1 打开电视机。

按电视机或遥控器上的 =/1 打开电视机。

2 选择模式。

3 选择电视频道或选择输入。

x 要选择数字频道

使用 0-9。对于 10 及以上的频道号码，快速地按下一个数字。

• 请参阅下图有关 CH+/-, 2+/-, V/v/B/b, , 和 HOME 按

钮在电视机上的位置。

（续）

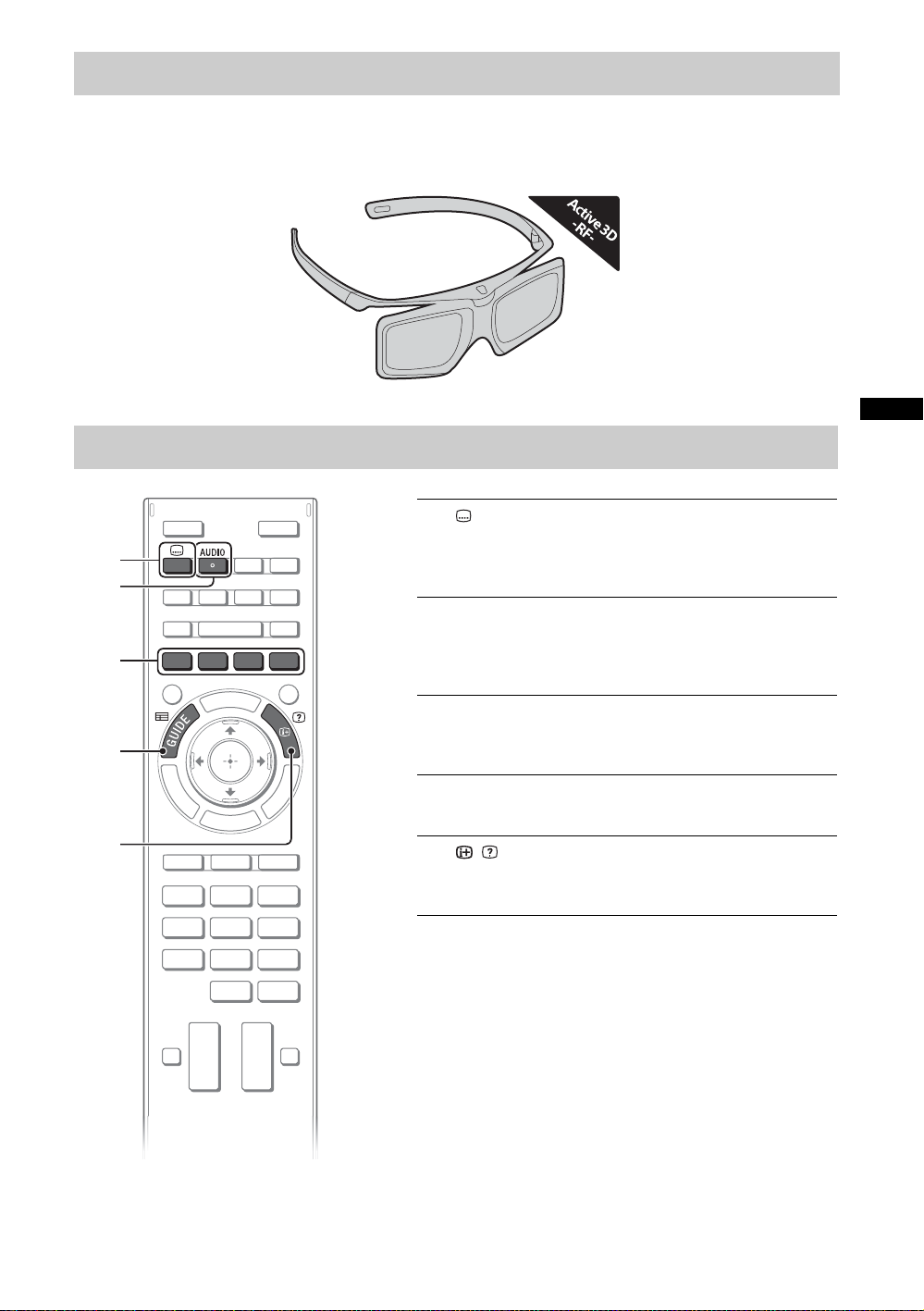

观看 3D 内容

1 2

字幕设定

您可在观看数字广播时打开 / 关闭字幕。

AUDIO

观看多路广播时，您可选择副伴音或次要语言。

彩色按钮

当彩色按钮有效时，操作指南出现于屏幕上。

GUIDE

显示数字节目指南。

/ 信息 / 文字揭示

显示频道号码、节目详情及时钟。

此功能让您体验强劲的 3D 娱乐，如立体的 3D 游戏和 3D Blu-ray Disc。请参阅操作指南以及随 3D 眼镜提供的使用说明书有关如何设置 3D 设定或观看 3D 内容。

经常使用的按钮

选择各项功能和设定 ( 主菜单 )

2, 3

OPTIONS

您可从主菜单选择您的电视机的功能。

在此是如何选择项目和更改电视机设定的例子。

1 按 HOME。

2 按 V/v 以选择“设定”类别。

“ 设定 ” 的内容横向显示。

参阅第 16 页 ( 类别列表 ) 有关所有类别。

3 按 B/b 以选择所要的设定项目，然后

按。

4 更改设定。

x 要退出主菜单

按 HOME。

x 使用 OPTIONS 按钮选择。

按 OPTIONS。便捷功能和快捷菜单列表被显示。菜单项目视当前输入和 / 或内容而不同。

（续）

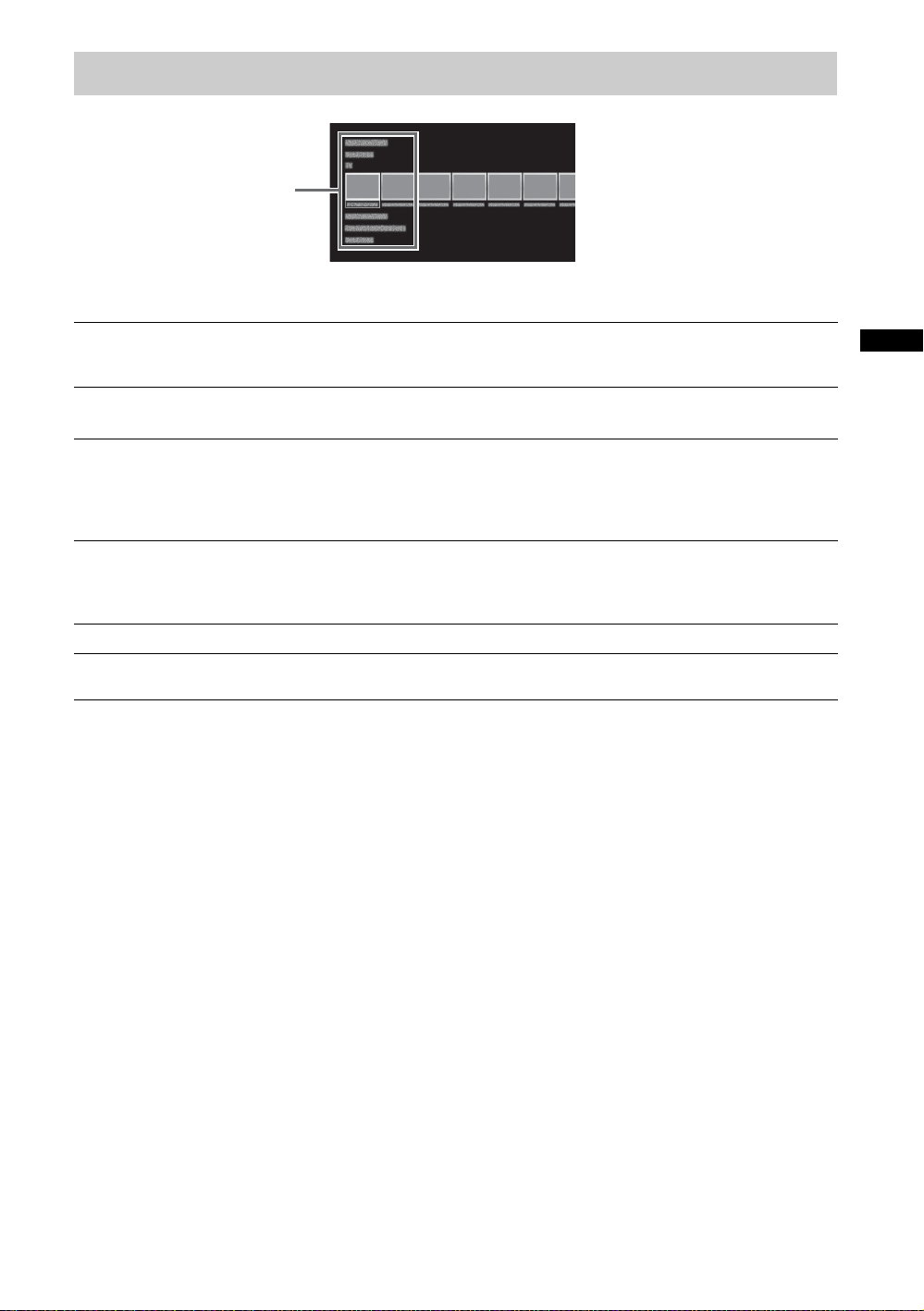

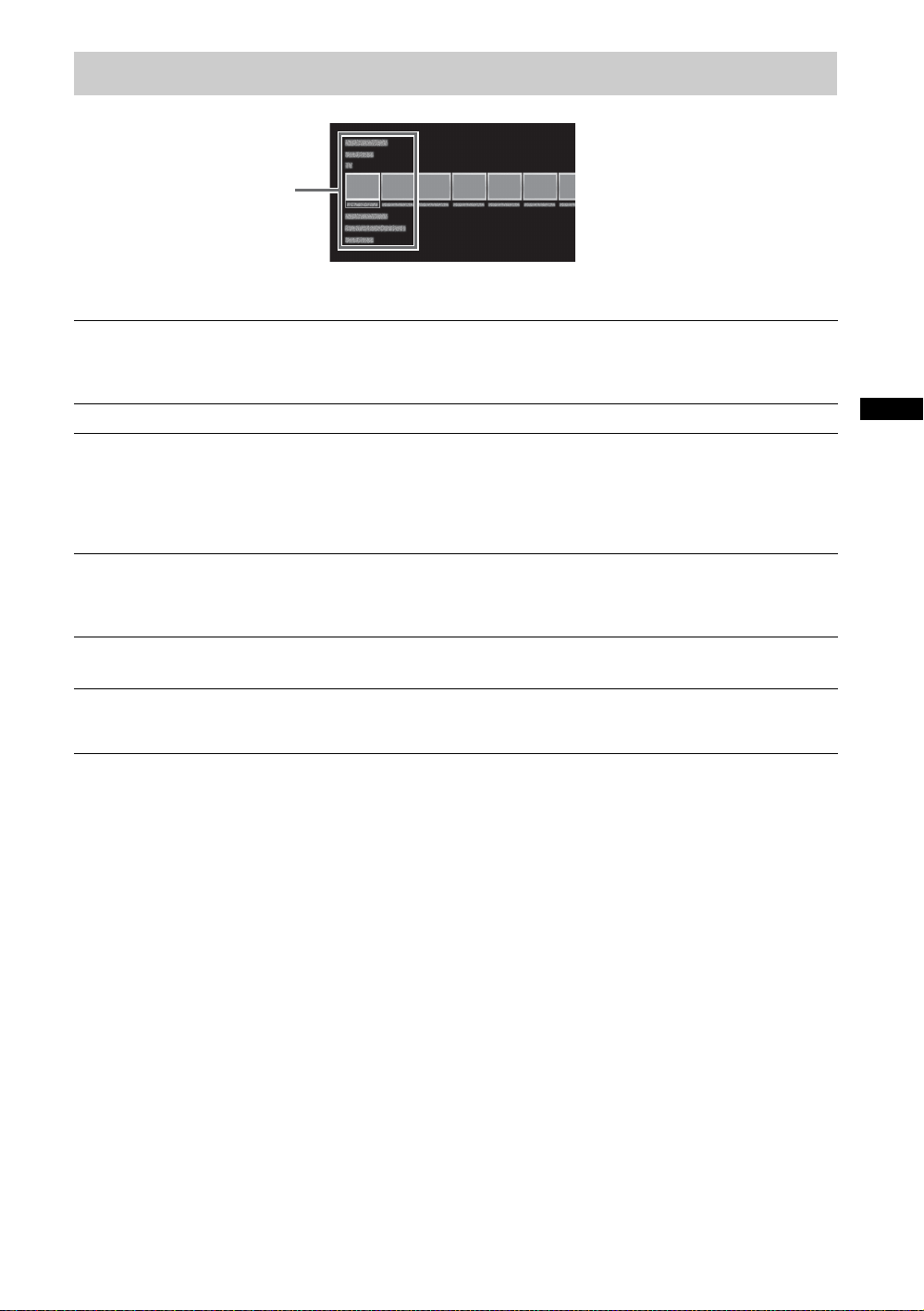

类别列表

类别

可用的类别视您的电视机型号，区域和国家而定。

精选

历史电视

应用程序

连接的设备设定

提供可用的应用程序和内容的信息。如果没有网络连接，或 “ 特色显示 ” 设定设至 “ 关 ”，“ 精选 ” 类别不显示。

显示最近查看的项目。

让您选择电视频道列表或节目指南。可用的节目指南视您的电视机型号或区域而定。显示注册在 “ 电视 ” 类别中的收藏频道的频道列表。

发动需要网络连接的应用程序，包括不需要网络连接的媒体播放机。显示注册在 “ 应用程序 ” 类别中的收藏夹的应用程序列表。

启动连接至电视机的设备的选择。

提供让您定制您的电视机的设定（例如图像设定、声音设定、按键音设定）。

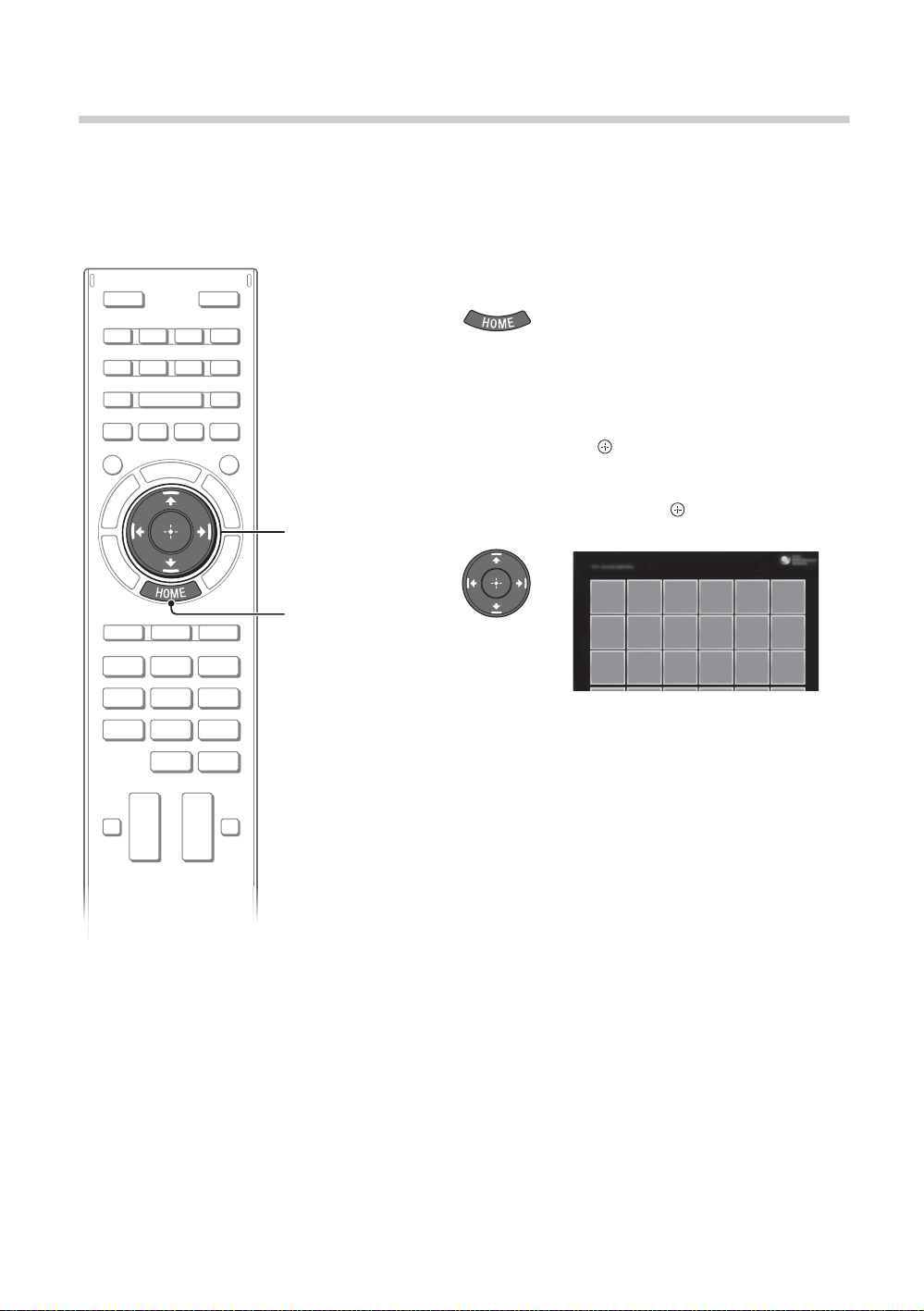

观看网络视频

2, 3, 4

此功能作为网际网络内容的网关，直接递送各种点播娱乐至您的电视机。您可享受视频内容，包括电影和卡通片。您需要宽带网际网络连接。有关详情，请参阅第 11 页 (5: 连接电视机至网际网络 ) 。

1 按 HOME。

2 按 V/v 以选择 “ 应用程序 ” 类别。 3 按 B/b 选择 “ 所有应用程序 ”, 然后

按。

4 按 V/v/B/b 以选择想要的服务，然后

按。

• 如果您在使用此功能时遇到困难，请检查网际网络连接设定是否正确。

• 网际网络内容的界面视网际网络内容供应商而定。

• 视频内容的封锁服务基于电视机的 “ 亲子锁 ” 设定。有些服务供应商不支持此功能。

• 若要更新网络视频内容服务，按 HOME，然后选择“设定”t“网络”t“ 更新互联网内容 ”。

??????

RETURN

* 如果箭头标记出现，重复按 v 以显示更多项目。

箭头标记 *

在电子使用说明书查寻使用说明

（操作指南）

使用说明书内置于 BRAVIA 电视机中，可显示在屏幕上。若要了解更多电视机的功能，您仅需触摸按钮进入操作指南。

1 按 i-MANUAL。

2 选择项目。

1 按 B/b 选择项目。

2 按 V/v/B/b 选择项目 , 然后按。

所选项目的页面出现。

• 您可使用 B/b 翻页。按 RETURN 返回上一页。

储存经常查看的页面

先前显示的操作指南屏幕

BRAVIA 电视机屏幕

(书签)

您可储存经常查看的页面以随时轻松存取。

x 储存页面

在要标签的页面，按在遥控器上的黄色按钮。

x 存取标签的页面

操作指南显示时，按在遥控器上的绿色按钮以显示书签列表。按 V/v 以选择所要的项目 , 然后按。

操作电视机时再次显示页面

您可在操作指南屏幕和电视屏幕之间切换。此功能让您在使用 BRAVIA 电视机的同时参阅在操作指南内的使用说明。按 i-MANUAL 以在先前显示的操作指南屏幕和电视屏幕之间切换。

• 要返回上一画面，按 RETURN 。

x 要删除书签

当所标签的页面显示时，按在遥控器上的黄色按钮。

• 若要跳至操作指南的首页，按在遥控器上的红色按钮。您也可以按 HOME, 然后选择 “ 设定 ” t “ 操作指南 ” 以跳至操作指南的首页。

• 一旦您关闭电视机或电视机进入待机模式，当您选择 “ 操作指南 ” 时，操作指南会从首页显示。

????

故障排除

当发光 LED 闪红灯时，计算闪烁次数（间隔时间为三秒）。

按电视机上的 "/1 将其关闭，断开交流电源线连接，并通知经销商或 Sony 维修中心指示灯闪烁情况

（闪烁次数）。

当发光 LED 没有闪烁，检查以下制表内的项目。

也可参阅操作指南中的 “ 故障排除 ”。如果问题仍然存在，将电视机交给有资格的服务人员维修。

现象说明 / 解决措施没有图像（画面暗）且没有

声音。无法调谐某些节目。 • 检查天线。遥控器不工作。 • 请更换电池。

已经忘记了 “ 亲子锁 ” 的密码。

电视机周围温度升高。 • 长时间使用电视机时，电视机周围温度会升高。

停顿音频或视频、空白屏幕或电视机对电视或遥控器按钮没有反应。

• 检查天线 / 电缆连接。

• 将电视机连接至交流电源，然后按电视机或遥控器上的 "/1。

• 电视机可能处于 SYNC 模式。

按 SYNC MENU, 选择 “ 电视控制 ”，然后选择 “ 主 ( 菜单 )” 或 “ 选项 ” 以控制电视机。

• 在 PIN 代码中输入 9999。（始终接受 PIN 代码 9999。）

用手触摸这些地方时可能会感觉很烫。

• 拔下交流电源线两分钟之后再次连接以进行简单的电视机重设。

以 4K 分辨率观看照片文件时 :

• 菜单屏幕、操作指南或信息在显示照片时可能不出现。

• 要完成播放照片，按 RETURN, 或按以切换输入。

规格

系统面板系统电视系统

彩色 / 视频制式

频道覆盖范围

声音输出输入 / 输出插孔天线 / 电缆

/ VIDEO IN 1 / COMPONENT IN

VIDEO IN 2

HDMI IN 1, 2, 3, 4 ( 支持 4k 分辨率 )

MHL （与 HDMI IN 2 共用）

DIGITAL AUDIO OUT

(OPTICAL)

AUDIO OUT/ i

1, 2, 3

1 (HDD REC), 2, 3 ( 仅限澳大利亚和新西兰型号 )

LAN

其他随机附件选购附件

LCD （液晶显示）面板

模拟：B/G, I, D/K, M, L 数字：DVB-T2( 视您的电视机型号而定 )

DVB-T

模拟：PAL, SECAM, NTSC3.58, NTSC4.43 数字：参阅操作指南

模拟：UHF/VHF/ 电缆 , 视您的国家 / 地区选择而定。数字：UHF/VHF, 视您的国家 / 地区选择而定。

10 W + 10 W + 10 W

VHF/UHF 用 75 欧姆外接端子

视频 / 音频输入（唱机插孔）

YPBPR ( 分量信号视频 ): 1080p (50, 60Hz), 1080i (50, 60Hz), 720p (50, 60Hz), 576p, 576i,

480p, 480i 音频输入（唱机插孔）视频输入（备有 Y 输入的常见唱机针）

视频 (2D): 4096 x 2160p (24Hz), 3840 x 2160p (24, 25, 30 Hz), 1080p (30, 50, 60Hz),

1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz),

720/24p, 576p, 576i, 480p, 480i, PC 格式视频 (3D): 帧封装 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p 并排 1080p (50, 60Hz), 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz) 上下 1080p (30, 50, 60Hz), 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz) 音频：双声道线性 PCM: 32、44.1 和 48 kHz，16、20 和 24 位，Dolby Digital ARC （Audio Return Channel）（仅限 HDMI IN 1）

视频 (2D): 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz),

720/24p, 576p, 576i, 480p, 480i 视频 (3D): 并排 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz) 上下 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz) 音频：双声道线性 PCM:32、44.1 和 48kHz，16、20 和 24 位，Dolby Digital

数字光学插孔（双声道线性 PCM、Dolby Digital）

音频输出（立体声迷你插孔）耳机插孔

USB 端口

USB HDD 设备端口（只有 1 个）, USB 端口

10BASE-T/100BASE-TX 连接器（视网络的操作环境而定，连接速度可能不同。本电视机不保证 10BASE-T/100BASE-TX 通信速率和通信质量。）

请参见 “ 检查附件 ” ( 第 6 页 )。

挂壁式支架 : SU-WL50B (KD-65X8504A)

SU-WL400 (KD-55X8504A) USB 无线网络接收器 : UWA-BR100 摄像机和麦克风组件：CMU-BR200/CMU-BR100 主动式 3D 眼镜 : TDG-BT500A

操作温度操作湿度

0 ºC - 40 ºC

10 % - 80 % 相对湿度（非冷凝）

（续）

型号 KD- 65X8504A 55X8504A 电源和其他电源要求屏幕尺寸（对角线测量）显示器分辨率消耗功率

110 V - 240 V AC, 50/60 Hz

约 163.9 厘米 /65 英寸约 138.8 厘米 /55 英寸

3840 点（水平）× 2160 线（垂直）

显示于电视的背面

尺寸 (约)（宽×高× 深）含台式底座 (mm) 不含台式底座 (mm)

1478 × 894 × 405 1259 × 770 × 405

1478 × 863 × 64 1259 × 740 × 59

质量 ( 约 ) 含台式底座 (kg) 不含台式底座 (kg)

38.9 28.2

37.5 26.8

选购附件的供应视国家 / 区域 / 电视机型号 / 存货而定。设计和规格如有变更，恕不另行通知。

安装附件 ( 挂壁式支架 )

x 致顾客：

为保护产品和安全理由，Sony 坚持建议安装您的电视的任务由 Sony 经销商或授权承包商进行。请勿尝试自行安装。

x 致 Sony 经销商和承包商：

安装、定期维修和检查此产品时，请务必注意安全。

您可使用 SU-WL50B （仅限 KD-65X8504A）( 第 24 页 ) 挂壁式支架（另售）和 SU-WL400 ( 仅限 KD-55X8504A) ( 第 24 页 ) 挂壁式支架（另售）安装您的电视机。

• 请参阅随挂壁式支架提供的指示以正确地进行安装。

安装此产品需具备专门技能，特别是在鉴定墙壁支撑电视机重量的强度。务必将本产品的安装托付于 Sony 经销商或授权承包商并在安装时特别注意安全。对于处置不当或安装不妥造成的损害，Sony 将不负责任。

安装底座支架在墙上时 ( 仅限 SU-WL50B):

1 将每片板块的一侧安装至上层支架，而另一侧至下层支架。 2 安装底座支架至墙壁。

SU-WL50B/SU-WL400

安装电视机于墙上时，从电视机后取下螺丝。务必将取下的螺丝收藏在远离孩童的安全地方。

（续）

SU-WL50B

专用挂壁式支架

螺丝 (+PSW 6 × 16)

底座盖子 *

* 安装电视机至墙壁之后，将电视机向

前倾以从电视机上拆下底座盖子。

螺丝 (+PSW 6 x 20) C

滑轮 B

间隔 E

带子 F

螺丝 (+PSW 6 x 50) G

底座盖子 *

* 安装电视机至墙壁之后，

将电视机向前倾以从电视机上拆下底座盖子。

• 使用随挂壁式支架提供的四枚螺丝安装专用挂壁式支架。

• 安装电视机至墙壁之前，将台式底座自电视机拆下。详情请参阅 “ 从电视机上拆下台式底座 ”( 第 7 页 )。

• 再次安装台式底座时，务必将螺丝（先前取下的）锁紧至在电视机后的原孔。

SU-WL400

• 将滑轮和螺丝（+PSW6 x 20）安装至电视机的上后部。

• 使用螺丝（+PSW6 x 50）将带子和垫片安装至电视机的下后部。

• 如果使用电动螺丝起子，设定转矩至大约 1.5 N·m {15 kgf·cm}。

• 螺丝 (+PSW 4 x20)

全的地方以供日后使用。妥善保存此使用说明书以备日后参考。

• 安装电视机至墙壁之前，将台式底座自电视机拆下。详情请参阅 “ 从电视机上拆下台式底座 ”( 第 7 页 )。

• 再次安装台式底座时，务必将螺丝（先前取下的）锁紧至在电视机后的原孔。

D, 套管 (M4) H 和螺丝 (+PSW 4 x 50) I 不被使用。确保将没使用的部件存放在安

螺丝和支架位置图 / 制表

螺丝位置

当安装专用挂壁式支架于电视机。

支架位置

当安装电视机于底座支架。

专用挂壁式支架

底座支架

a b c

b c

机型名称 KD-

65X8504A 55X8504A

x SU-WL50B

螺丝位置支架位置

SU-WL50B SU-WL400 SU-WL50B SU-WL400

d, i - a -

- - - a

x SU-WL400

支架位置

当安装电视机于底座支架。

（续）

电视安装尺寸制表

屏幕中心点

SU-WL50B (1)

SU-WL400 (2)

机型名称

警告

KD-

SU-WL50B (1) 65X8504A SU-WL400 (2) 55X8504A

显示器尺寸屏幕中心尺寸安装的长度

1478 863 101 541 117

1259 740 183 562 119

制表内的数字视安装而稍微有所不同。当您的电视机安装在墙上时，电视机的上部稍微向前倾。

安装电视机的墙壁必须能支撑至少电视机四倍的重量。有关本电视机的重量，请参阅第 21-22 页 (规格)。

请参阅符合您的电视机型号的挂壁式支架所提供的指示将电视机安装在墙上。

单位 : mm

????

专用挂壁式支架电视机后盖上的支架安

装部位

挂壁式支架专用固定螺丝

8mm - 12mm

30 cm

10 cm 10 cm

10 cm

请至少在电视机周围留出此空间。

30 cm

10 cm 10 cm6

请至少在电视机周围留出此空间。

阻碍空气流动。

墙壁墙壁

安全信息

警告

不可将电池曝露于如阳光、火或类似的过热源。

安装 / 设定

根据下列指示安装及使用电视机，以避免发生火灾、触电或损坏和 / 或人身伤害。

安装

• 应将电视机安装在易于插拔的交流电源插座附近。

• 将电视机放置在平稳水平的表面上，以避免电视机掉落而造成人身伤害或电视机损坏。

• 仅可由有资格的服务人员执行挂壁安装。

• 为了安全起见，强烈建议您使用 Sony 附件，包括： – 挂壁式支架 :

SU-WL50B (KD-65X8504A) SU-WL400 (KD-55X8504A)

• 在安装挂壁式支架时，请使用支架随附的专用固定螺丝。从挂壁式支架和电视机后盖之间的接触面到专用固定螺丝末端的设计如图所示。由于挂壁式支架的不同，专用固定螺丝的直径与长度会有所不同。如不使用专用固定螺丝，可能会造成内部损坏及电视机掉落等。

安装在墙上

安装在支架上

• 为了确保正确通风及防止脏物或灰尘堆积：

– 请勿将电视机平放、上面朝下安

装、向后安装或侧面安装。

– 请勿将电视机放置于架子、地毯、

床或壁橱中。

– 请勿用布（如窗帘）或物件（如报

纸等）覆盖电视机。

– 请勿如下图所示安装电视机。

• 断开交流电源线连接时，请勿拉扯交流

电源线本身。

• 请勿在相同的交流电源插座上连接太多装置。

• 请勿使用不适当的交流电源插座。

使用限制

请勿在下列地点、环境或情况条件下安装 / 使用电视机，否则电视机可能会发生故障并造成火灾、触电、损坏和 / 或人身伤害。

地点：

• 户外（直射阳光下）、海边、轮船或其他船只上、车内、医疗机构内、不稳定的地方、靠近水、雨、湿气或烟雾的地方。

• 如果放置电视机在公共浴室或温泉的更衣室内，电视机可能会被空降硫磺等损坏。

• 为了获得良好的图像质量，切勿将屏幕直接对着灯光或阳光。

• 避免将电视机从寒冷的区域移至温热的区域。突然的室温变化可能导致湿气凝结。这可能造成电视机显示劣质图像及 / 或暗淡的颜色。如果发生这种情形，让湿气完全蒸发之后才开启电视机。

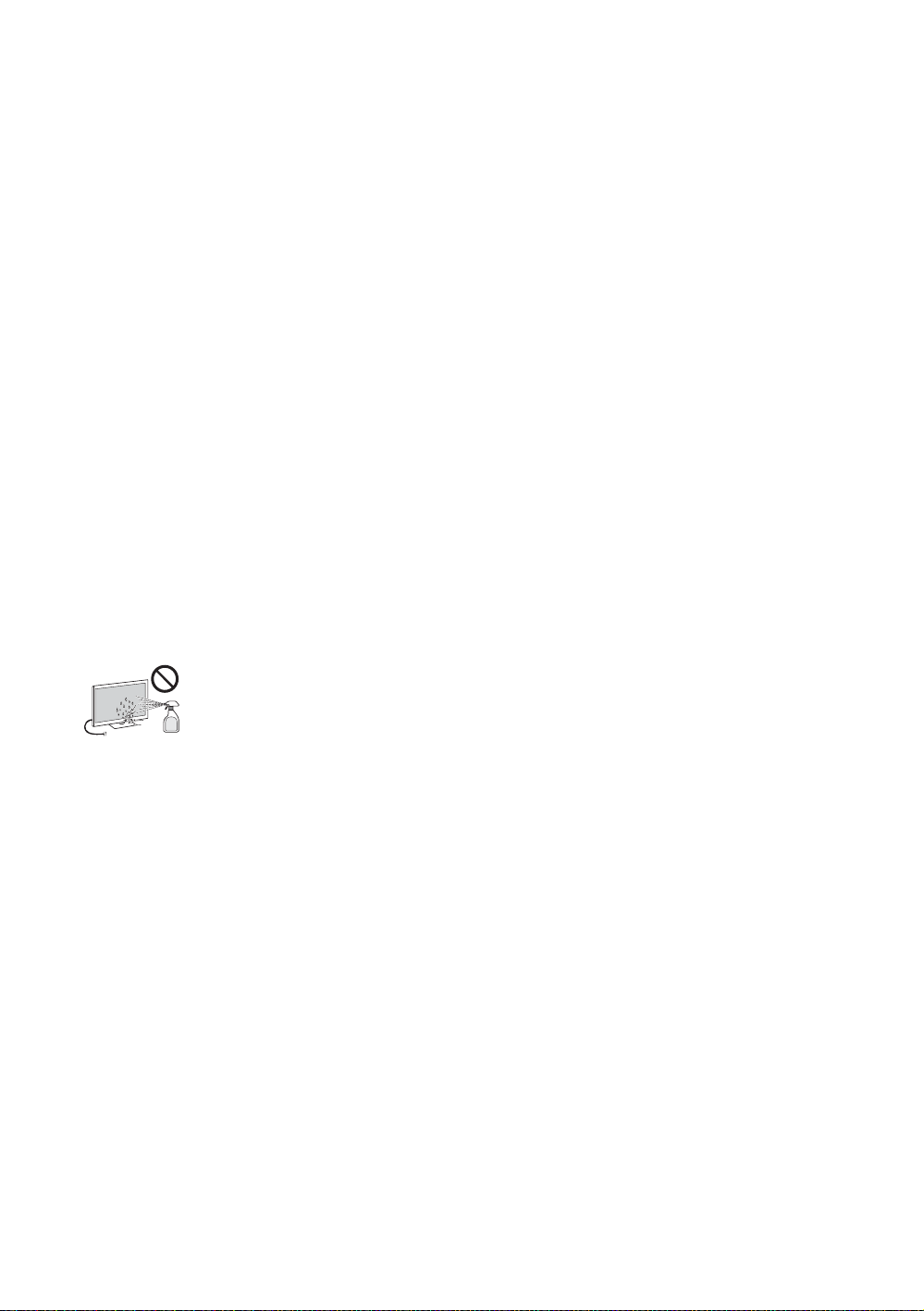

• 绝对不能将水或清洁剂直接喷在电视机上。液体可能滴落在屏幕的底部或外部部件上并渗入电视机内，而毁坏电视机。

搬运

• 搬运电视机之前，请断开所有电缆的连接。

• 搬运大型电视机需要两个或三个人。

• 用手搬动电视机时，请如下图所示握持

电视机。请勿对液晶面板和屏幕边框施加压力。

• 搬运电视机时，请勿使其受到摇晃或过度振动。

• 搬运电视机以进行维修或移动时，请使用原有的纸箱和包装材料进行包装。

通风

• 切勿覆盖通风孔或将任何物体插入机壳内。

• 如下图所示，在电视机周围留出通风空间。

• 强烈建议您使用 Sony 挂壁式支架以确保足够的空气流通。

交流电源线

按照下列指示使用交流电源线和插座以避免发生火灾、触电或损坏和 / 或人身伤害：

– 请仅使用 Sony 所提供的交流电源

线，不要使用其它品牌的电源线。

– 将插头完全插入交流电源插座。 – 仅可在 110-240 V 交流电源上使用电

视机。

– 连接电缆时，为了安全起见请务必拔

下交流电源线，以免被电缆绊到脚。

– 在进行作业或移动电视机之前，请从

交流电源插座上断开交流电源线的连接。

– 保持交流电源线远离热源。 – 拔出交流电源插头并定期进行清洁。

如果插头上覆盖一层灰尘并且有水气，则其绝缘品质可能已经劣化，并可能会造成火灾。

注意

• 请勿在任何其它装置上使用所提供的交流电源线。

• 请勿过度拧捏、弯曲或扭转交流电源线，否则线芯可能会暴露在外或折断。

• 请勿改装交流电源线。

• 请勿将任何重物压在交流电源线上。

环境：

• 炎热、潮湿、或多尘的地方；昆虫可能进入的地方；可能会受到机械振动的地方；易燃物品（蜡烛等）旁边。电视机不能暴露在液体滴落或飞溅的环境下，诸如花瓶之类装有液体的物品不能放在电视机上。

• 不要放置电视机在潮湿或多尘的空间，或有油烟或蒸气的场所（靠近灶台或加湿器）。这可能导致火灾、触电或本机弯曲。

• 请勿将电视机安装在会遭受极端温度的位置，如阳光直射、靠近散热器或加热装置通风孔的地方。电视机在这种环境下可能会过热而导致外壳变形及 / 或电视机故障。

+ 64 hidden pages

Sony KD-55X8504A Users guide [xz, vi]

Specifications and Main Features

Frequently Asked Questions

User Manual
