To attach the Table-Top Stand, refer to the Setup Guide.

Table of Contents

IMPORTANT NOTICE . . . . . . . . . . . . . . . . . . . . 2

Safety Information . . . . . . . . . . . . . . . . . . . . .3

Parts and Controls . . . . . . . . . . . . . . . . . . . 4

Controls and Indicators . . . . . . . . . . . . . . . . .4

Using Remote Control . . . . . . . . . . . . . . . . 5

Remote Control Parts Description. . . . . . . . . 5

Connection Diagram . . . . . . . . . . . . . . . . . 7

Installing the TV to the Wall . . . . . . . . . . . 9

Using the optional Wall-Mount Bracket . . . .9

Detaching the Table-Top Stand from the

TV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Troubleshooting. . . . . . . . . . . . . . . . . . . . .11

Troubles and Solutions. . . . . . . . . . . . . . . . . 11

Specifications . . . . . . . . . . . . . . . . . . . . . . 12

Internet Connection and Data Privacy

This product connects to the internet during initial setup as soon as a network is connected in order to confirm internet connection, and later to configure the Home screen. Your IP address is used in these and all other internet connections. If you do not want your IP address be used at all, do not set-up the wireless internet function and do not connect an internet cable. Please refer to the privacy information presented in the set-up screens for further details of internet connections.

Introduction

Thank you for choosing this Sony product. Before operating the TV, please read this manual thoroughly and retain it for fu ture reference.

Note

• Before operating the TV, please read the “Safety Information” (page

3).

• Read the supplied Safety Information for additional safety information.

• Images and illustrations used in the Setup Guide and this manual are for reference only and may differ from the actual product.

• The “xx” that appears in the model name corresponds to a numeric digit, related to design, colour or TV system.

Help

Find more troubleshooting and other useful information directly from your TV. Press HELP on the remote control to display a list of topics, or to search by keyword.

Help Guide (Manual)

For more detailed information, select [Help Guide] from the Help menu on your TV. You can also check the Help Guide from your PC or smartphone (information provided on the back cover of this manual).

Location of the identification label

Labels for the TV Model No., Production Date (year/month) and Power Supply rating are located on the rear of the TV or package.

For models with supplied mains adaptor: Labels for mains adaptor Model No. and Serial No. are located at the bottom of mains adaptor.

IMPORTANT NOTICE

Notice for Radio Equipment

Hereby, Sony Visual Products Inc. declares that the radio equipment types KD-49XG8399, KD-49XG8396, KD-49XG8388, KD-49XG8377, KD-49XG8305, KD-43XG8399, KD-43XG8396, KD-43XG8388, KD-43XG8305 are in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: http:// www.compliance.sony.de/

Notice for customers: the following information is only applicable to equipment sold in countries applying EU directives.

For this radio equipment, the following restrictions on putting into service or of requirements for authorization of use apply in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5150 - 5350 MHz band is restricted to indoor operations only.

Screw (M6)

Wall-Mount Bracket

TV’s rear cover

8 mm – 12 mm

M6 screw (not supplied)

Screw (not supplied)

Cord (not sup plied)

1.5 N·m {15 kgf·cm}

Safety Information

Installation/Set-up

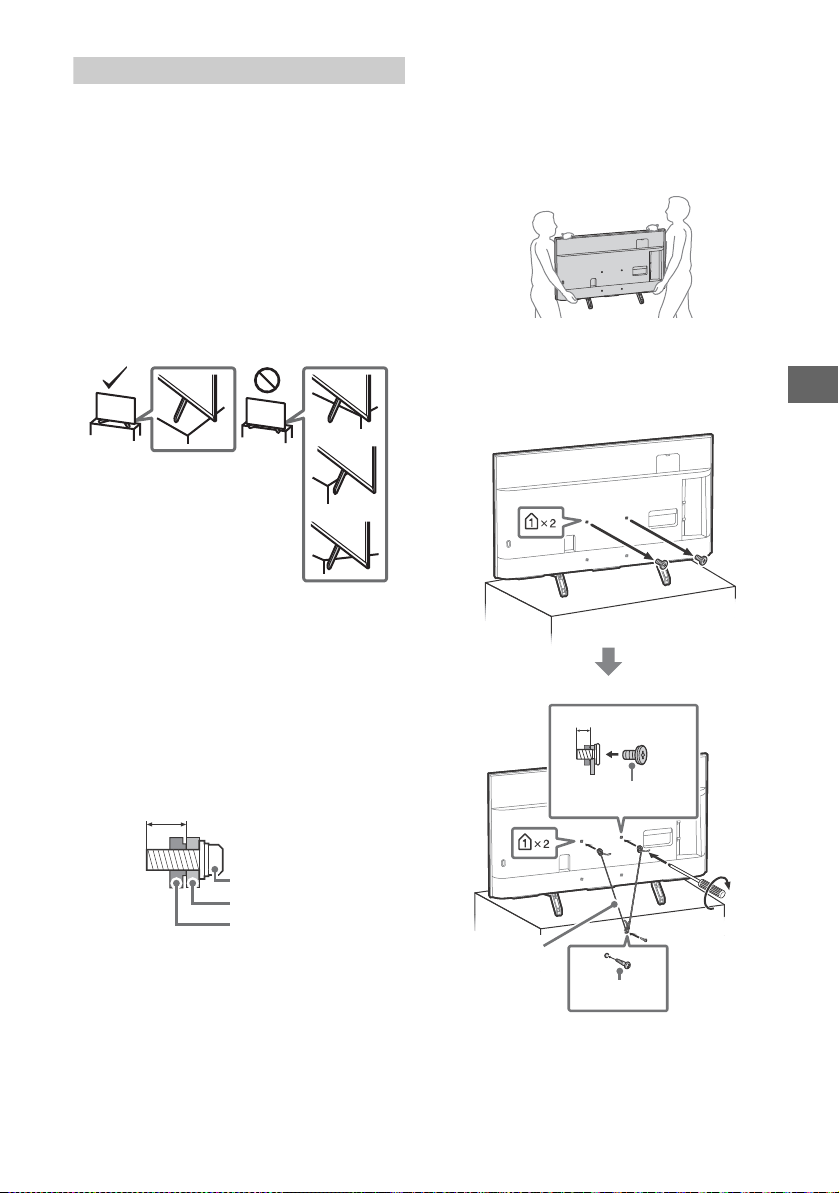

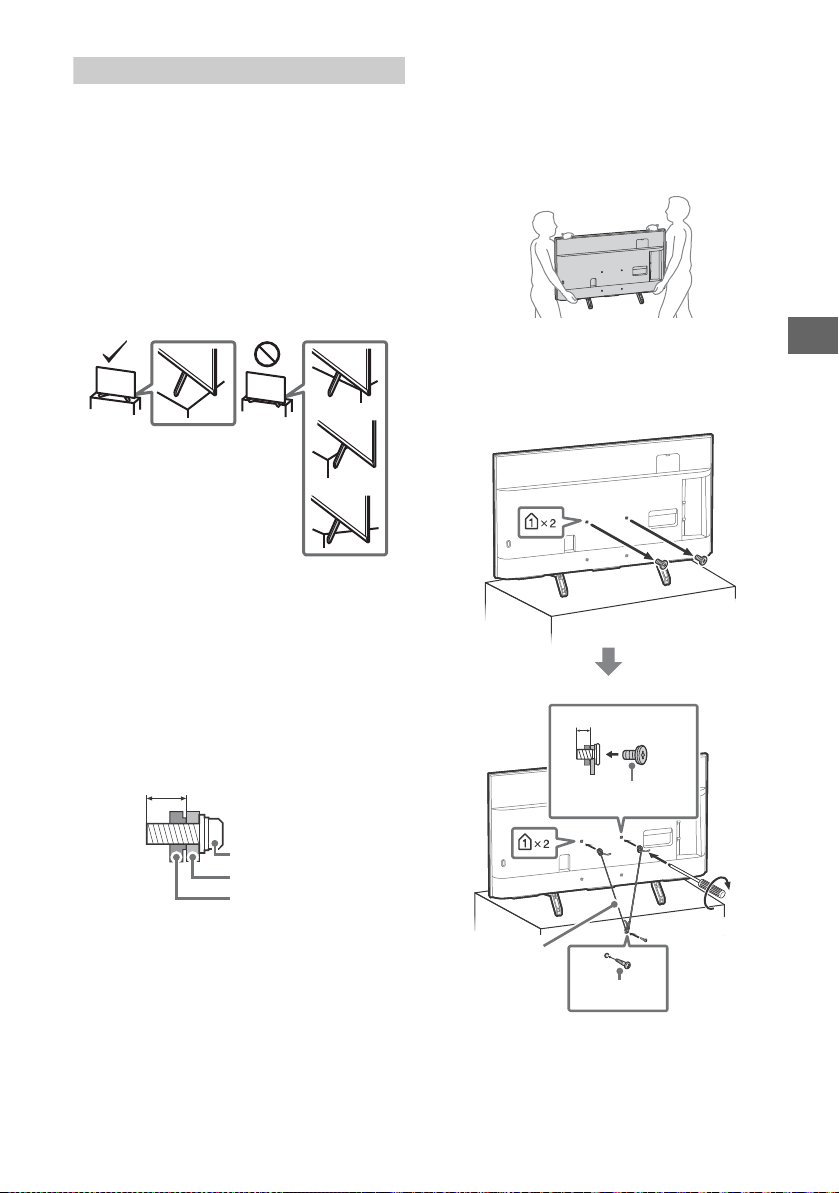

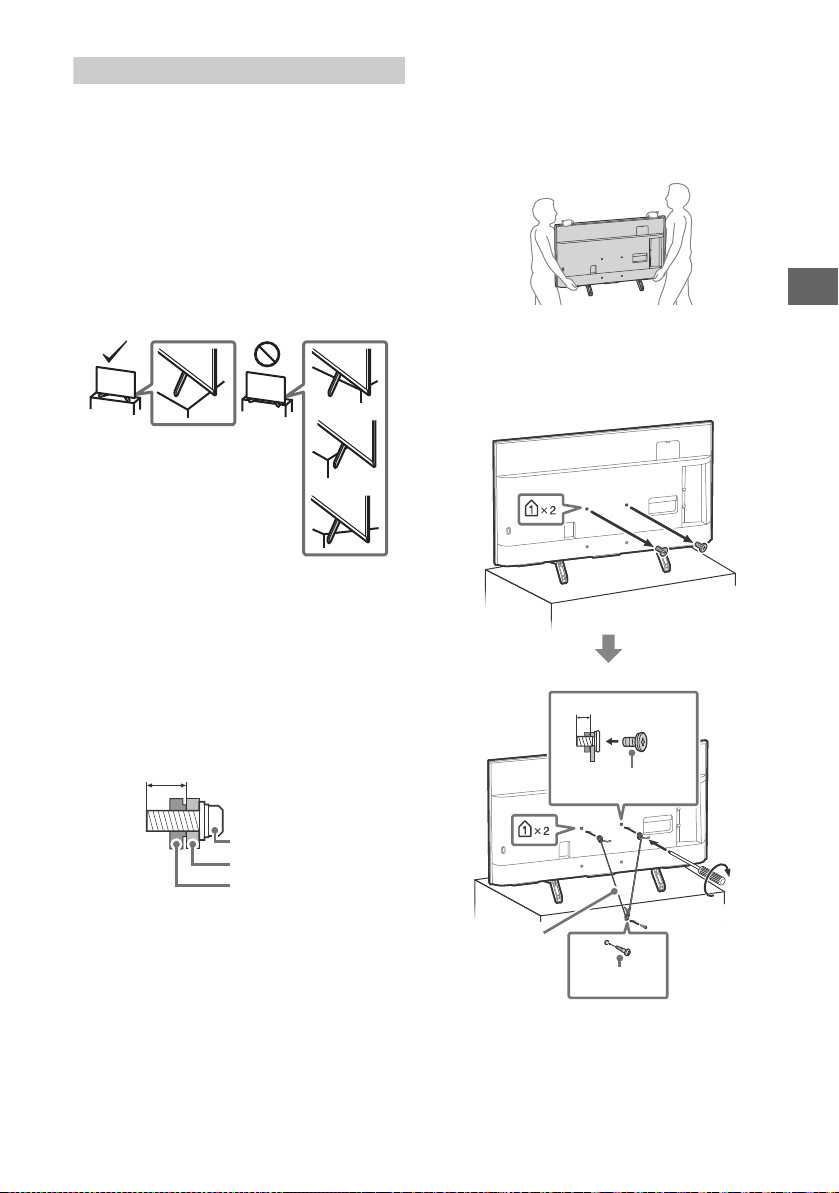

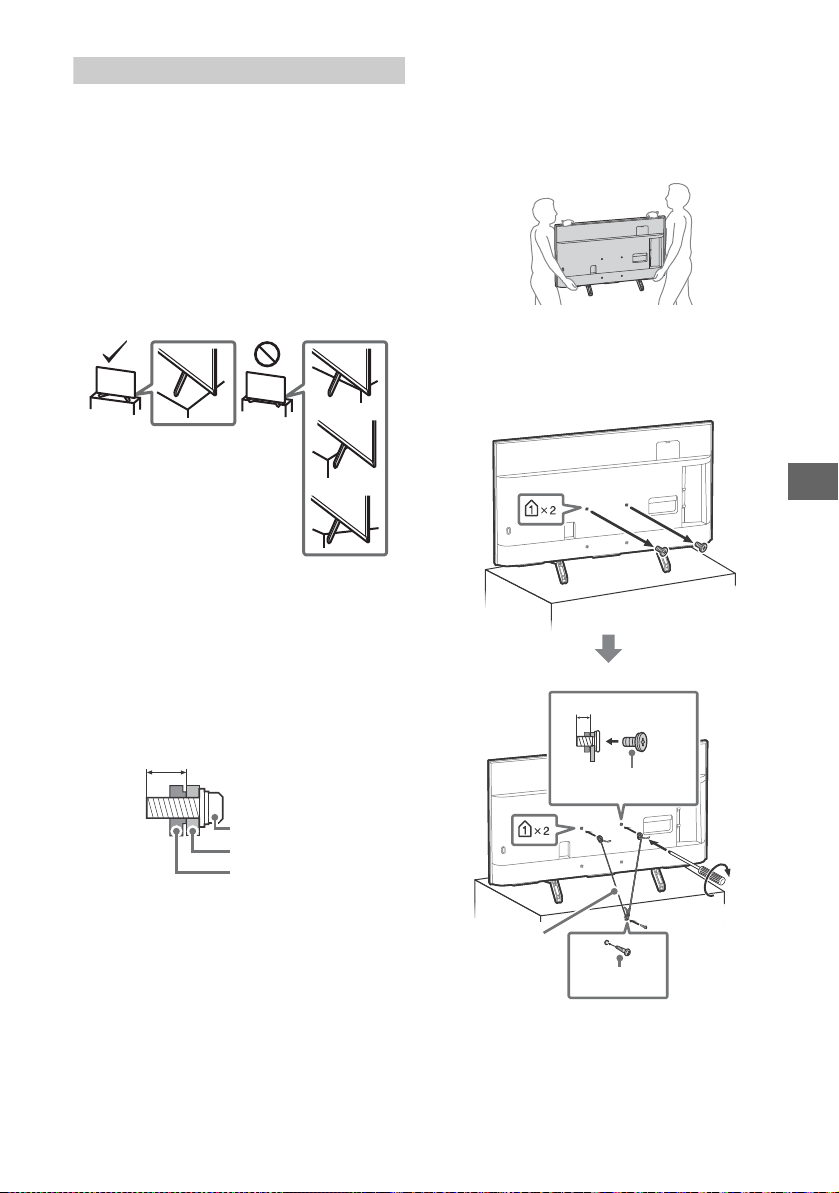

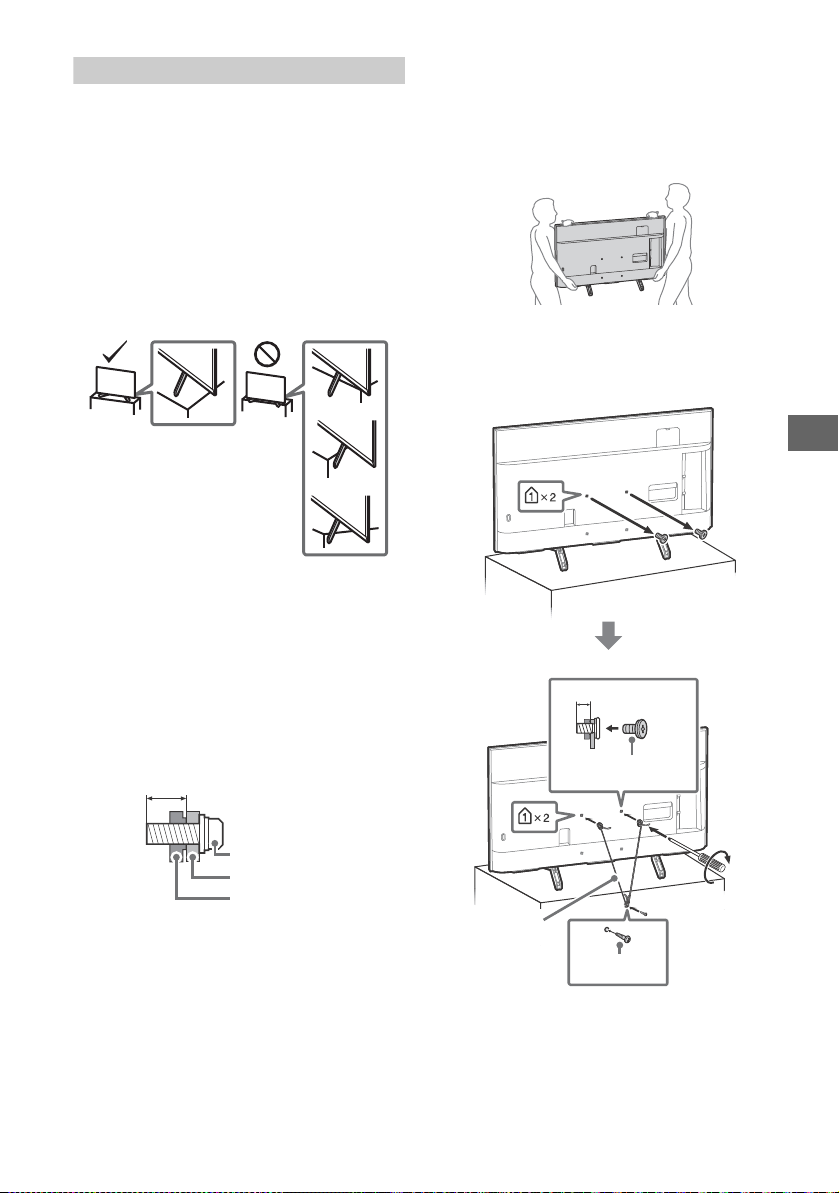

Install and use the TV set in accordance with the instructions below in order to avoid any risk of fire, electric shock or damage and/or injuries.

Installation

• The TV set should be installed near an easily accessible mains socket.

• Place the TV set on a stable, level surface to prevent it from falling over and causing personal injury or property damage.

• Install the TV where it cannot be pulled, pushed, or knocked over.

• Install the TV so that the TV’s Table-Top Stand does not protrude out from the TV stand (not supplied). If the Table-Top Stand protrudes out from the TV stand, it may cause TV set to topple over, fall down, and cause personal injury or damage to the TV.

• Only qualified service personnel should carry out wall-mount installations.

• For safety reasons, it is strongly recommended that you use Sony accessories, including:  Wall-Mount Bracket SU-WL450

• Be sure to use the screws supplied with the Wall-Mount Bracket when attaching the Wall-Mount Bracket to the TV set. The supplied screws are designed as indicated by illustration when measured from the attaching surface of the Wall-Mount Bracket. The diameter and length of the screws differ depending on the Wall-Mount Bracket model. Use of screws other than those supplied may result in internal damage to the TV set or cause it to fall, etc.

Tran spo rti ng

• Before transporting the TV set, disconnect all cables.

• Two or more people are needed to transport a large TV set.

• When transporting the TV set by hand, hold it as shown below. Do not put stress on the LCD panel and the frame around the screen.

• When lifting or moving the TV set, hold it firmly from the bottom.

• When transporting the TV set, do not subject it to jolts or excessive vibration.

• When transporting the TV set for repairs or when moving, pack it using the original carton and packing material.

Topple prevention

Parts and Controls



Controls and Indicators

 (Power) /+/–

When the TV is off,

Press  to power on.

When the TV is on,

Press and hold  to power off. Press  repeatedly to change the function, then press + or – button to:

•Adjust the volume.

• Select the channel.

• Select the input source of TV.

 Remote Control sensor* / Light

sensor*

/ Illumination LED

The illumination LED lights up or blinks according to the status of the TV. For more information, refer to the Help Guide.

* Do not place anything near the sensor.

MIC

Using Remote Control

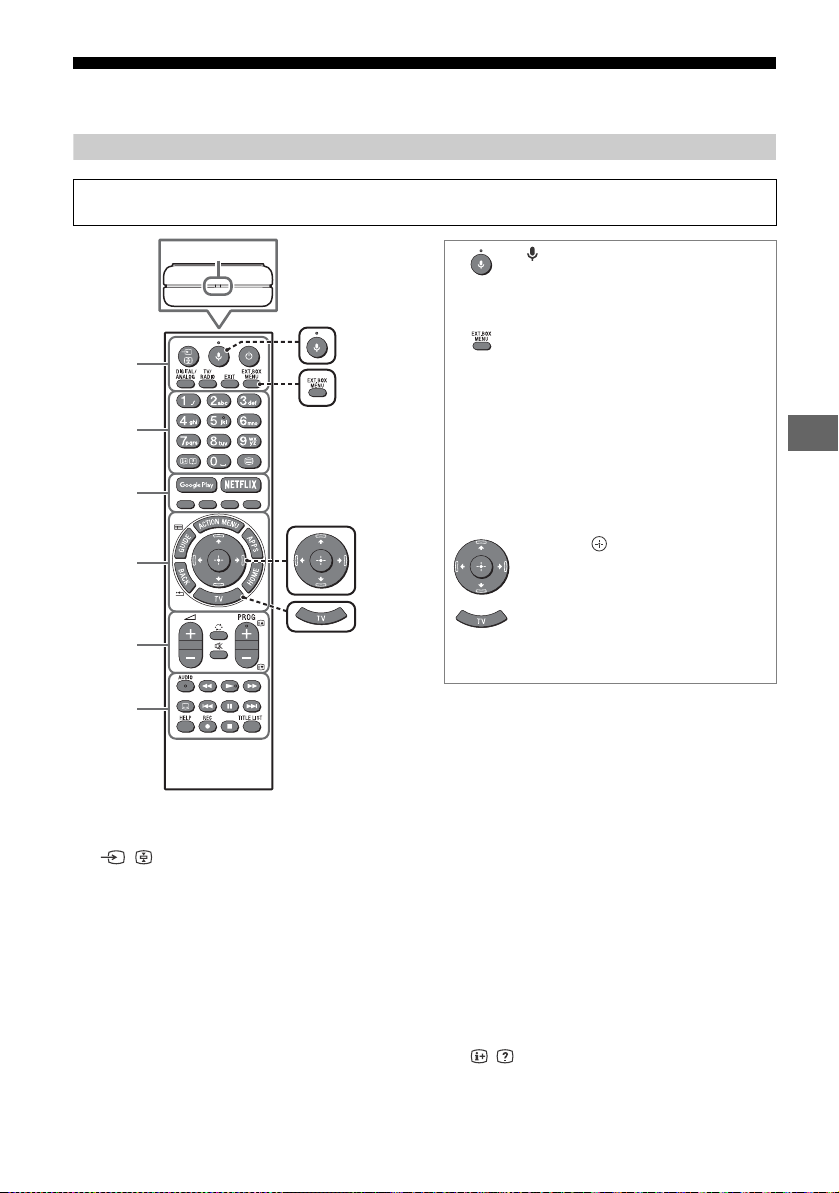

Remote Control Parts Description

The remote control shape, location, availability and function of remote control buttons may vary depending on your region/country/TV model.

(Microphone)

Use voice search*. (e.g., Search various content by voice.)

EXT.BOX MENU

Display the connected External Box (cable/satellite box) menu.

• For models with supplied IR Blaster, connect and set up the IR Blaster (page 8).

• The External Box menu may be displayed for some HDMI CEC compatible devices when the IR Blaster is not supplied/connected.

//// (Navigation D-Pad)

On screen menu navigation and selection.

Switch to a TV channel or input and display the TV Menu Bar.

* The voice search requires an Internet connection.

 / (Input select/Text hold)

In TV mode: Display and select the input source. In Text mode: Hold the current page.

 (TV standby)

Turn on or turn off the TV (standby mode).

DIGITAL/ANALOG

Switch between digital and analogue input.

TV/RADIO

Switch between TV or RADIO broadcasts.

EXIT

Return to the previous screen or exit from the menu. When an Interactive Application service is available, press to exit from the service.

 Number buttons

/ (Info/Text reveal)

Display information.

 (Text)

Display text information.

 Google Play

Access the “Google Play” online service.

NETFLIX (Only on limited region/ country/TV model)

Access the “NETFLIX” online service.

Colour buttons

Execute corresponding function at that time.

 ACTION MENU

Display a list of contextual functions.

GUIDE/

Display the digital programme guide, or EPG of External Box (cable/satellite box) after setting [IR Blaster setup] (IR Blaster compatible models only).

APPS

Access various services and applications.

BACK/

Return to the previous screen.

HOME

Display the TV Home Menu.

 +/– (Volume)

Adjust the volume.

(Jump)

Jump back and forth between two channels or inputs. The TV alternates between the current channel or input and the last channel or input that was selected.

 (Mute)

Mute the sound. Press again to restore the sound.

PROG +/–//

In TV mode: Select the channel. In Text mode: Select the next () or previous () page.

 AUDIO

Select the sound of multilingual source or dual sound for the programme currently being viewed (depend on programme source).

///.//>/

Operate media contents on the TV and connected BRAVIA Sync-compatible device.

(Subtitle setting)

Turn subtitles on or off (when the feature is available).

HELP

Display the Help menu. Help Guide can be accessed from here.

 REC

Record the currently viewed programme on the USB HDD.

TITLE LIST

Display the Title list.

Headphone/Audio System/Subwoofer

Digital still camera/ Camcorder/USB storage media

DVD player with component output

Audio System with ARC/ HDMI Device

HDMI Device

IR Blaster

VCR/Video game equipment/DVD player/Camcorder/External Box*²

Conditional Access Module

HDMI Device

Cable/Antenna/External Box

Router

Audio System with Optical Audio Input

< 14 mm

Satellite

HDMI Device

Digital still camera/ Camcorder/USB storage media/USB HDD device

< 7 mm

< 1.5 mm

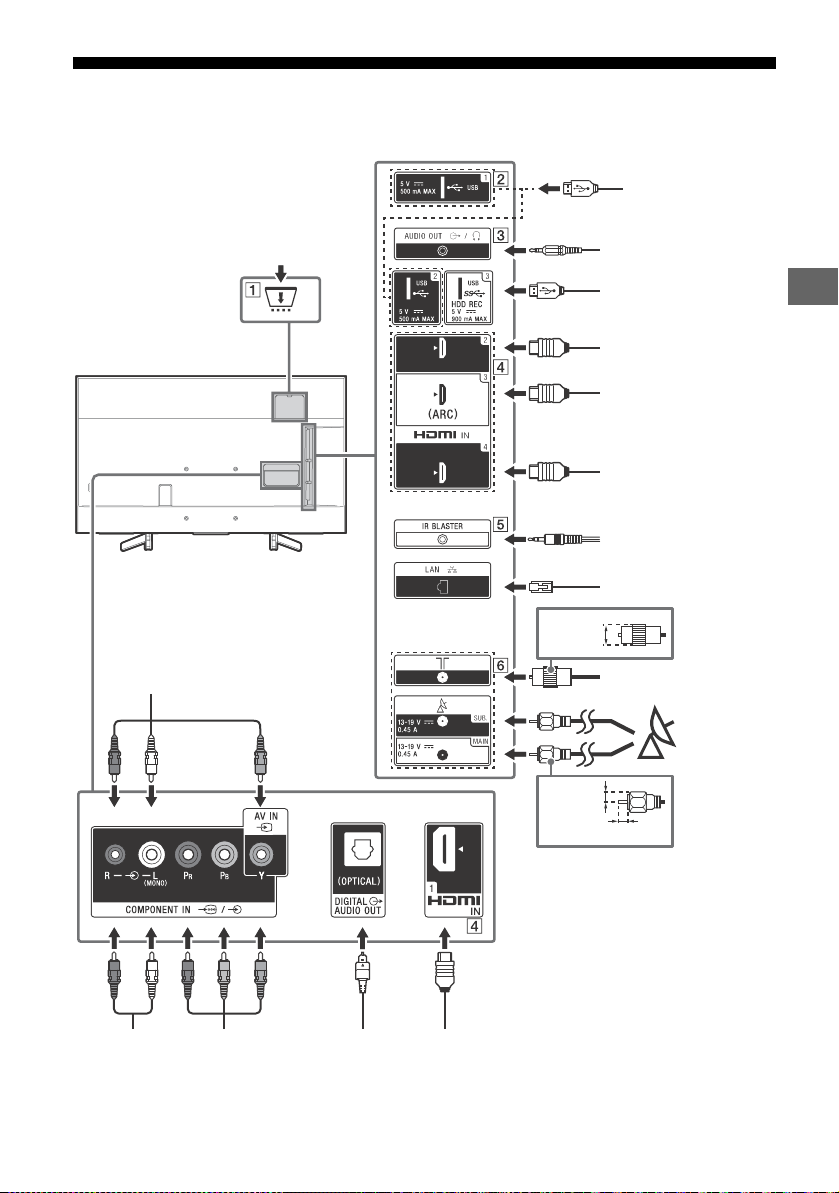

Connection Diagram

For more information on connections, refer to the Help Guide by pressing HELP on the remote control.

12 mm

21 mm

 CAM (Conditional Access Module)

• Provides access to pay TV services. For details, refer to the instruction manual supplied with your CAM.

• Do not insert the smart card directly into the TV CAM slot. It must be fitted into the Conditional Access Module provided by your authorised dealer.

• CAM is not supported in some countries/ areas. Check with your authorised dealer.

• A CAM message may appear when you switch to a digital programme after using the Internet video.

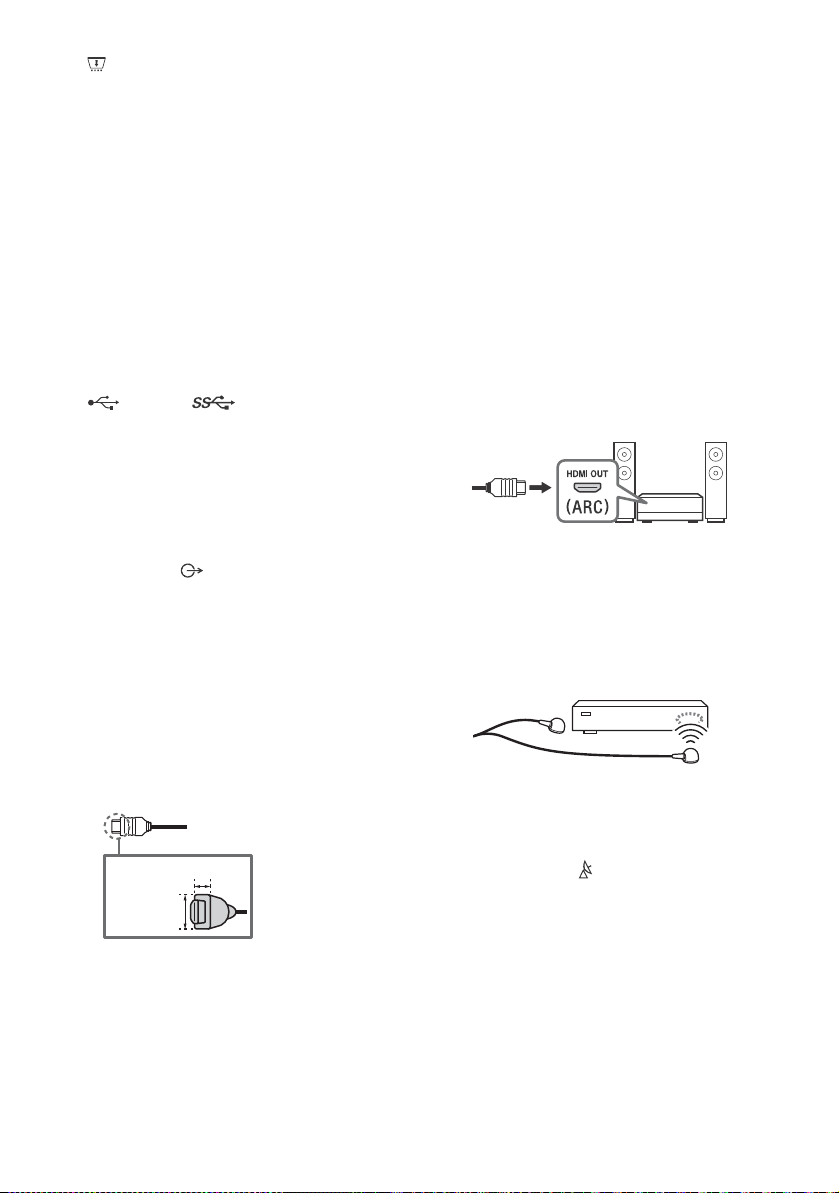

 USB 1/2, USB 3 (HDD REC)*

• Connecting a large USB device may interfere with other connected devices beside it.

• When connecting a large USB device, connect to the USB 1 port.

• Connect a USB HDD device to the USB 3 port (blue).

 AUDIO OUT /

• Supports 3-pole stereo mini jack only.

• To listen to the TV’s sound through the connected equipment, press HOME. Select [Settings] t [Sound] t [Headphone/Audio out] and then select the desired item.

 HDMI IN 1/2/3/4

• HDMI interface can transfer the digital video and audio on a single cable.

•

• HDMI IN 3 ARC (Audio Return Channel) Connect your audio system to the HDMI IN 3 to route TV audio to your audio system. An audio system that supports HDMI ARC can send video to the TV, and receive audio from the TV via the same HDMI cable. If your audio system does not support HDMI ARC, an additional connection with DIGITAL AUDIO OUT (OPTICAL) is necessary.

 IR BLASTER*

• Use your Sony remote control to control your External Box (cable/satellite box). Connect the IR Blaster Cable*3 to the IR Blaster port on your TV. Place one or both of the other two ends as shown below.

• To perform IR Blaster setup, press HOME and select [Settings] t [External inputs] t [IR Blaster setup].

 (RF input), (Satellite input)

• Connections for terrestrial/cable and satellite. Connection steps: SUB. t MAIN t Antenna

• For SUB. jack, connect only when you are using twin tuner mode except for Single Cable Distribution EN50494.

*1 When connecting mono equipment, connect to the

L (MONO) audio jack (socket).

*2 For an external device which has only

SCART

AV OUT, use a SCART-RCA adaptor.

*3 Only on limited region/country/TV model.

• HDMI IN 2/3 To enjoy high quality 4K 50p/60p contents, connect a Premium High Speed HDMI cable to the HDMI IN 2/3 and set the [HDMI signal format] to [Enhanced format]. For details of supported formats, refer to the “Specifications” in this manual (page 12-13).

Installing the TV to the Wall

Using the optional Wall-Mount Bracket

This TV’s instruction manual only provides the steps to prepare the TV for Wall-Mount installation before it is installed on the wall.

To Customers:

For product protection and safety reasons, Sony strongly recommends that installation of your TV be performed by Sony dealers or licensed contractors. Do not attempt to install it yourself.

To Sony Dealers and Contractors:

Provide full attention to safety during the installation, periodic maintenance and examination of this product.

Sufficient expertise is required for installing this product, especially to determine the strength of the wall for withstanding the TV’s weight. Be sure to entrust the attachment of this product to the wall to Sony dealers or licensed contractors and pay adequate attention to safety during the installation. Sony is not liable for any damage or injury caused by mishandling or improper installation.

Use the Wall-Mount Bracket SU-WL450 (not supplied) to install the TV to the wall. When installing the Wall-Mount Bracket, also refer to the Operating Instructions and Installation Guide supplied with the Wall-Mount Bracket.

Note

• Be sure to store the removed screws in a safe place, keeping them away from children.

• Place the TV with its screen facing down on a level and stable surface covered with a thick and soft cloth when removing the Table-Top Stand from the TV to prevent damaging the surface of the LCD display.

For instructions on Wall-Mount Bracket installation, see the Installation Information (Wall-Mount Bracket) on the product page for your TV model. www.sony.eu/support/

Remove the screws from the rear of the TV.

Detaching the Table-Top Stand from the TV

Troubleshooting

Updating...

General troubleshooting for issues like: black screen, no sound, frozen picture, TV does not respond, or network is lost, do the following steps.

1 Restart your TV by pressing the power button

on the remote control until a message appears. The TV will restart. If the TV does not recover, try unplugging the mains lead. Then press the power button on the TV and wait for two minutes, and plug in the mains lead.

2 Refer to the Help menu by pressing HELP on

the remote control.

3 Connect your TV to the Internet and perform

a software update. Sony recommends you to keep your TV software updated. Software updates provide new features and performance improvements.

4 Visit Sony support website (information

provided on the front cover of this manual).

When [A new TV system software update is available...] message is displayed.

Sony strongly recommends you to update the TV software by selecting [Update Now]. These software updates improve your TV performance or add new features. The following screen with [Updating...] will appear and the illumination LED flashes white while software is updating.

Do not unplug the mains lead during the software update. If you do, the software update may not finish completely, and it may cause a software malfunction. Software updates can take up to 15 minutes.

When you plug in the TV, the TV may not be able to turn on for a while even if you press the power button on the remote control or the TV.

It takes time to initialize the system. Wait for about one minute, then operate it again.

Troubles and Solutions

When the illumination LED is flashing in red.

• Count how many times it flashes (interval time is three seconds). Reboot the TV by disconnecting the mains lead until the illumination LED stopped flashing in red, then turn on the TV. If the problem persists, disconnect the mains lead, and contact your dealer or Sony service centre with the number of times the illumination LED flashes.

Terrestrial/cable service cannot be received.

• Check the antenna (aerial)/cable connection and booster settings.

• Select terrestrial/cable service by pressing DIGITAL/ANALOG on the remote control. If the broadcasting service is not displayed, press TV and then press DIGITAL/ANALOG.

• Terrestrial signal might be suppressed if there is a strong signal supplied nearby. Set [LNA (CH ---)] to [Off] in digital tuning settings.

• After moving to a new house or trying to receive new services, attempt a service search by selecting [Digital tuning].

Satellite service cannot be received.

• Check the satellite cable connection.

• When [No signal. LNB overload detected...] message is displayed, unplug the mains lead. Then, ensure the satellite cable is not damaged and the satellite signal line is not short-circuited in the satellite connector.

The remote control does not function.

• Replace the batteries.

The EXT.BOX MENU button on the remote control does not work.

• Connect and set up the IR Blaster (models with supplied IR Blaster only) (page

• Connect HDMI CEC compatible device (except models with supplied IR Blaster) and change to that input.

The parental lock for broadcast password has been forgotten.

• Enter 9999 for the PIN code and select [Change PIN code].

The TV surrounds become warm.

• When the TV is used for an extended period, the TV surrounds become warm. You may feel hot when touching there by the hand.

8).

Specifications

System

Panel system

LCD (Liquid Crystal Display) Panel, LED Backlight

TV system

Depending on your country/area selection/TV model Analogue: B/G, D/K, I Digital: DVB-T/DVB-C

Satellite*1: DVB-S/DVB-S2

Colour system

PAL/SECAM/NTSC3.58 (Video only)/NTSC4.43 (Video only)

Channel coverage

Depending on your country/area selection/TV model Analogue: UHF/VHF/Cable Digital: UHF/VHF/Cable Satellite*1: IF Frequency 950-2,150 MHz

Sound output

10 W + 10 W

Wireless technology

Protocol IEEE802.11ac/a/b/g/n (IEEE802.11ac may not be available depending on countries/regions.) Bluetooth Version 4.1

Frequency band(s)

Wireless LAN (IEEE802.11ac/a/b/g/n)

Frequency range Output Power

2400-2483.5 MHz < 20.0 dBm

5150-5250 MHz < 23.0 dBm

5250-5350 MHz < 20.0 dBm

5470-5725 MHz < 20.0 dBm

5725-5850 MHz < 13.9 dBm

Frequency range Output Power

2400-2483.5 MHz < 10.0 dBm

RMF-TX310E/TX220E

Frequency range Output Power

2400-2483.5 MHz < 10.0 dBm

DVB-T2*

Bluetooth

Software version

This radio equipment is intended to be used with the approved version(s) of software that are indicated in the EU Declaration of Conformity. Press HELP on the remote control to know the software version. Remote control: _._.__.___ Press HOME, then select [Settings] t [Voice Remote Control] t [Software version]. The software loaded on this radio equipment is verified to comply with the essential requirements of the Directive 2014/53/EU.

Input/Output jacks

Antenna (aerial)/cable

75 ohm external terminal for VHF/UHF

Satellite antenna*

Female F Type Connector, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz tone, Single Cable Distribution EN50494.

/ COMPONENT IN

YPBPR (Component Video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audio input (phono jacks)

AV IN

Video input (common phono pin with Y input)

HDMI IN 1/2/3/4 (support 4K resolution, HDCP

2.3-compatible)

Video:

4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p (24

Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 1080/24p, 1080i (50, 60 60

Hz), 720/24p, 576p, 576i, 480p, 480i, PC

Formats*

Audio:

5.1 channel linear PCM: 32/44.1/48/88.2/96/

176.4/192 Dolby Digital Plus, DTS

ARC (Audio Return Channel) (HDMI IN 3 only)

(Two channel linear PCM: 48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS)

DIGITAL AUDIO OUT (OPTICAL)

Digital optical jack (Two channel linear PCM: 48

kHz 16 bits, Dolby Digital, DTS)

AUDIO OUT / (Stereo mini jack)

Headphone, Audio output, Subwoofer

1, 2, 3 (HDD REC)*

USB device port ( 3 USB HDD device for REC feature) USB port 1 and 2 support High Speed USB (USB

2.0) USB port 3 supports Super Speed USB (USB 3.1 Gen

Hz), 1080p (30, 50, 60 Hz),

Hz), 720p (30, 50,

kHz 16/20/24 bits, Dolby Digital,

CAM (Conditional Access Module) slot

LAN

10BASE-T/100BASE-TX connector (Depending on the operating environment of the network, connection speed may differ. The communication rate and quality are not guaranteed.)

DC IN 19.5 V

Mains adaptor input

IR BLASTER*

IR Blaster Cable input (mini jack)

Others

Optional accessories

Wall-Mount Bracket: SU-WL450

Operating temperature

0 ºC – 40 ºC

Operating humidity

10 % – 80 % RH (non-condensing)

Power, Product Fiche and others

Power requirements

19.5 V DC with mains adaptor Rating: Input 220 V – 240 V AC, 50 Hz

Energy Efficiency Class

KD-49XG83xx: A KD-43XG83xx: B

Screen size (measured diagonally) (Approx.)

KD-49XG83xx: 123.2 cm / 49 inches KD-43XG83xx: 108.0 cm / 43 inches

Power consumption

In [Standard] mode

KD-49XG83xx: 88 W KD-43XG83xx: 76 W

In [Vivid] mode

KD-49XG8399: 160 W KD-49XG8396: 160 W KD-49XG8388: 160 W KD-49XG8377: 160 W KD-49XG8305: 160 W KD-43XG8399: 143 W KD-43XG8396: 143 W KD-43XG8388: 143 W KD-43XG8305: 143 W

Annual energy consumption*

KD-49XG83xx: 122 kWh per year KD-43XG83xx: 105 kWh per year

Standby power consumption*7*

0.50 W (25 W in software/EPG update mode)

Display resolution

3,840 dots (horizontal) × 2,160 lines (vertical)

Output Rating

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

Dimensions (Approx.) (w × h × d)

with Table-Top Stand

KD-49XG83xx: 109.8 × 70.3 × 26.0 cm KD-43XG83xx: 96.5 × 62.8 × 26.0 cm

without Table-Top Stand

KD-49XG83xx: 109.8 × 64.4 × 5.8 cm KD-43XG83xx: 96.5 × 56.9 × 5.8 cm

Mass (Approx.)

with Table-Top Stand

KD-49XG83xx: 13.7 kg KD-43XG83xx: 11.3 kg

without Table-Top Stand

KD-49XG83xx: 13.2 kg KD-43XG83xx: 10.8 kg

*1 Not all the TV sets have DVB-T2 or DVB-S/S2

technology or satellite antenna terminal.

*2 When 4096 × 2160p is input and [Wide mode] is set

to [Normal], the resolution is displayed as 3840 × 2160p. To display 4096 × 2160p, set [Wide mode] setting to [Full 1] or [Full 2].

*3 HDMI IN 2/3 only. To support 18 Gbps, set [HDMI

signal format] to [Enhanced format]. *4 Refer to the Help Guide for details. *5 Only on limited region/country/TV model. *6 Energy consumption in kWh per year, based on the

power consumption of the television operating 4

hours per day for 365 days. The actual energy

consumption will depend on how the television is

used. *7 Specified standby power is reached after the TV

finishes necessary internal processes. *8 Standby power consumption will increase when

your TV is connected to the network.

Note

• Do not remove the dummy card or cover (availability

depends on TV model) from TV CAM (Conditional Access Module) slot other than to insert a smart card fitted in CAM.

• Optional accessories availability depends on

countries/region/TV model/stock.

• Design and specifications are subject to change

without notice.

Notes on Digital TV function

• Digital TV (DVB terrestrial, satellite and

cable), interactive services and network functions may not be available in all countries or areas. Some functions might not be enabled or might not operate correctly with some providers and network environments. Some TV service providers may charge a fee for their services.

• This TV supports digital broadcasting using MPEG-2, H.264/MPEG-4 AVC and H.265/ HEVC codecs, but compatibility with all operator/service signals, which may change over time, cannot be guaranteed.

Trademark information

• The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, and the double-D symbol are trademarks of Dolby Laboratories.

• “BRAVIA”, and BRAVIA Sync are trademarks or registered marks of Sony Corporation.

• Gracenote, the Gracenote logo and logotype, “Powered by Gracenote” logo are either registered trademarks or trademarks of Gracenote, Inc. in the United States and/ or other countries.

• Google, Google Play, Chromecast, YouTube, Android TV and other related marks and logos are trademarks of Google LLC.

• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® and Miracast® are registered trademarks of Wi-Fi Alliance.

• The Wi-Fi CERTIFIED™ Logo is a certification mark of Wi-Fi Alliance.

• For DTS patents, see http:// patents.dts.com. Manufactured under license from DTS, Inc. DTS, the Symbol, & DTS and the Symbol together are registered trademarks, and DTS Digital Surround is a trademark of DTS, Inc. © DTS, Inc. All Rights Reserved.

• The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Sony Corporation is under license. Other trademarks and trade names are those of their respective owners.

• Netflix is a registered trademark of Netflix, Inc.

• DiSEqC™ is a trademark of EUTELSAT. This TV supports DiSEqC 1.0. This TV is not intended for controlling motorized antennas.

• TUXERA is a registered trademark of Tuxera Inc. in the US and other countries.

• USB-IF SuperSpeed USB Trident logo is a registered trademark of USB Implementers Forum, Inc.

• All other trademarks are the property of their respective owners.

Pour attacher le support de table, reportez-vous au Guide d’installation.

Table des matières

AVIS IMPORTANT. . . . . . . . . . . . . . . . . . . . . . . 2

Consignes de sécurité . . . . . . . . . . . . . . . . . .3

Pièces et commandes . . . . . . . . . . . . . . . . 4

Commandes et voyants. . . . . . . . . . . . . . . . .4

Utilisation de la télécommande . . . . . . . . 5

Description des pièces de la

télécommande . . . . . . . . . . . . . . . . . . . . . . . . 5

Schéma de connexion . . . . . . . . . . . . . . . . 7

Installation du téléviseur au mur . . . . . . . 9

Utilisation du Support de fixation murale

en option. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Détachez le support de table du

téléviseur. . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Dépannage. . . . . . . . . . . . . . . . . . . . . . . . .11

Problèmes et solutions . . . . . . . . . . . . . . . . 11

Spécifications . . . . . . . . . . . . . . . . . . . . . . 12

Connexion Internet et confidentialité des données

Ce produit se connecte à Internet au cours de la configuration initiale dès qu’un réseau est connecté afin de confirmer la connexion Internet, puis ultérieurement pour configurer l’écran d’accueil. Votre adresse IP est utilisée dans ces connexions Internet et toutes les autres. Si vous ne voulez pas que votre adresse IP soit utilisée, ne configurez pas la fonction Internet sans fil et ne co nnectez pas de câble Internet. Veuillez vous référer aux informations de confidentialité présentées dans les écrans de configuration pour en savoir plus sur les connexions Internet.

Introduction

Sony vous remercie d’avoir choisi ce téléviseur. Avant de l’utiliser, nous vous invitons à lire attentivement ce manuel et à le conserver pour vous y référer ultérieurement.

Remarque

• Avant d’utiliser le téléviseur, lisez les « Consignes de sécurité »

(page

3).

• Veuillez lire les Consignes de sécurité fournies pour plus

d’informations sur la sécurité.

• Les images et illustrations reprises dans ce manuel et dans le

Guide d’installation sont fournies pour référence uniquement et peuvent présenter des différences par rapport au produit proprement dit.

• Le « xx » qui apparaît dans le nom de modèle correspond à un

chiffre qui désigne la présentation, la couleur ou la norme de télévisio n.

Aide

Vous trouverez des renseignements supplémentaires sur le dépannage et d’autres informations utiles directement sur votre téléviseur. Appuyez sur HELP sur la télécommande pour afficher une liste de thèmes ou cherchez par mot-clé.

Guide d’aide (Manuel)

Pour obtenir des informations supplémentaires, sélectionnez [Guide d'aide] du menu Aide sur votre téléviseur. Vous pouvez également consulter le Guide d’aide depuis votre PC ou smartphone (informations fournies sur le cache arrière de ce manuel).

Emplacement de l’étiquette d’identification

Les étiquettes reprenant le numéro de modèle, la date de production (année/mois) et les caractéristiques nominales de l’alimentation se trouvent à l’arrière du téléviseur ou de l’emballage.

Pour les modèles dotés de l’adaptateur secteur fourni : Les étiquettes reprenant le numéro de modèle et le numéro de série de l’adaptateur secteur se trouvent au bas de l’adaptateur secteur.

AVIS IMPORTANT

Avis concernant les équipements radio

Le soussigné, Sony Visual Products Inc., déclare que les équipements radioélectriques de type KD-49XG8399, KD-49XG8396, KD-49XG8388, KD-49XG8377, KD-49XG8305, KD-43XG8399, KD-43XG8396, KD-43XG8388, KD-43XG8305 sont conformes à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : http://www.compliance.sony.de/

Avis aux clients : les informations suivantes s’appliquent uniquement aux appareils vendus dans les pays qui appliquent les directives de l’UE.

Pour cet équipement radio, les restrictions de mise en service ou de demandes d’autorisation d’utilisation suivantes s’appliquent en AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, L I, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo La bande 5 150 - 5 350 MHz est limitée aux utilisations en intérieur uniquement.

Vis (M6)

Support de fixation murale

Couvercle arrière du téléviseur

8 mm – 12 mm

Vis M6 (non fournie)

Vis (non fournie)

Cordon (no n fourni)

1,5 N·m {15 kgf·cm}

Consignes de sécurité

Installation/Mise en place

Installez et utilisez le téléviseur conformément aux instructions ci-dessous afin d’éviter tout risque d’incendie, d’électrocution ou autre dommage et/ou blessure.

Installation

• Le téléviseur doit être installé à proximité d’une prise de courant aisément accessible.

• Positionnez le téléviseur sur une surface stable et horizontale afin d’éviter qu’il ne tombe, n’entraîne des blessures ou n’endommage des biens.

• Installez le téléviseur dans un endroit où vous ne risquez pas de le pousser, de le tirer ou de le renverser.

• Installez le téléviseur de façon à ce que son support de table ne dépasse pas du support TV (non fourni). Si le support de table dépasse du support TV, le téléviseur risque d’être renversé, de tomber, d’être endommagé ou de provoquer des blessures.

• L’installation murale du téléviseur doit être confiée à un technicien spécialisé.

• Pour des raisons de sécurité, il est vivement recommandé d’utiliser les accessoires Sony, notamment  Support de fixation murale SU-WL450

• Veillez à bien utiliser les vis fournies avec le Support de fixation murale lors de la mise en place du Support de fixation murale sur le téléviseur. Les vis fournies sont conçues de la manière illustrée, mesurées à partir de la surface de fixation du Support de fixation murale. Leur diamètre et leur longueur varient suivant le modèle de Support de fixation murale. L’utilisation de vis autres que celles fournies peut occasionner des dégâts à l’intérieur du téléviseur ou provoquer sa chute, etc.

Tran spo rt

• Avant de transporter le téléviseur, débranchez tous ses câbles.

• La présence de deux personnes ou plus est nécessaire pour le transport des téléviseurs de grande taille.

• Pour transporter le téléviseur à la main, saisissez-le de la manière illustrée. N’exercez aucune pression sur le panneau LCD ni sur le cadre qui entoure l’écran.

• Pour soulever ou déplacer le téléviseur, saisissez-le par sa base.

• Lorsque vous transportez le téléviseur, ne le soumettez pas à des secousses ou des vibrations excessives.

• Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d’origine.

Prévention des basculements

Pièces et commandes



Commandes et voyants

 (Alimentation) /+/–

Quand le téléviseur est hors tension,

Appuyez sur  pour le mettre sous tension.

Quand le téléviseur est sous tension,

Maintenez  enfoncé pour le mettre hors tension. Appuyez sur  plusieurs fois pour changer de fonction, puis appuyez sur la touche + ou – pour :

• Réglez le volume.

• Sélectionnez la chaîne.

• La sélection de la source d’entrée du téléviseur.

 Capteur de télécommande* / Capteur

de lumière*

L’affichage LED s’allume ou clignote selon l’état du téléviseur. Pour plus d’informations, consultez le Guide d’aide.

* Ne posez aucun objet à proximité du capteur.

/ Affichage LED

MIC

Utilisation de la télécommande

Description des pièces de la télécommande

La forme de la télécommande, l’emplacement, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région/pays/modèle de téléviseur.

(Microphone)

Utilisez la recherche vocale*. (par ex., recherchez différents contenus par la voix).

EXT.BOX MENU

Affichez le menu du Boîtier Externe raccordé (récepteur câble/satellite).

• Pour les modèles fournis avec IR Blaster, raccordez et configurez IR Blaster (page

• Le menu du Boîtier Externe peut être affiché pour certains périphériques externes compatibles avec HDMI CEC lorsqu’IR Blaster n’est pas fourni/raccordé.

//// (Touches directionnelles de navigation)

Navigation et sélection du menu à l’écran.

Commutez sur une chaîne télévisée ou une entrée et affichez la Barre de menu du téléviseur.

* La recherche vocale nécessite une connexion à

Internet.

8).

 / (Sélection de l’entrée/Maintien

du Télétexte)

En mode TV : Pour afficher et sélectionner la source d’entrée. En mode Télétexte : Maintenez la page en cours.

 (Veille du téléviseur)

Mettez le téléviseur sous ou hors tension (mode veille).

DIGITAL/ANALOG

Passez de l’entrée numérique à l’entrée analogique et vice versa.

TV/RADIO

Passez de la diffusion TV à la diffusion RADIO et vice versa.

EXIT

Revenez à l’écran précédent ou quittez le menu. Quand un service d’application interactive est disponible, appuyez sur cette touche pour quitter le service.

 Touches numériques

/ (Affichage des infos/du

Tél ét ext e)

Affichez des informations.

 (Télétexte)

Affichez les informations de Télétexte.

 Google Play

Accédez au service en ligne « Google Play ».

NETFLIX (Uniquement dans certains pays ou certaines régions/modèle de téléviseur.)

Accédez au service en ligne « NETFLIX ».

Touches de couleurs

Exécutez la fonction correspondante à ce moment.

 ACTION MENU

Affichez une liste des fonctions contextuelles.

GUIDE/

Affichez le guide des programmes numériques, ou EPG du boîtier externe (récepteur câble/satellite) après le réglage [Régler IR Blaster] (modèles compatibles IR Blaster uniquement).

APPS

Accédez à de nombreux services et applications.

BACK/

Revenez à l’écran précédent.

HOME

Affichez le menu Accueil du téléviseur.

 +/– (Volume)

Réglez le volume.

(Saut)

Basculez entre deux chaînes ou entrées. Le téléviseur affiche successivement la chaîne ou l’entrée en cours et la dernière chaîne ou entrée sélectionnée.

 (Silence)

Coupez le son. Appuyez à nouveau sur la touche pour rétablir le son.

PROG +/–//

En mode TV : Sélectionnez la chaîne. En mode Télétexte : Sélectionnez la page suivante () ou précédente ().

 AUDIO

Pour sélectionner le son d’une source multilingue ou un double son pour le programme en cours de visionnage (selon la source du programme).

///.//>/

Reproduisez le contenu multimédia du téléviseur et du périphérique raccordé compatible BRAVIA Sync.

(Réglage des sous-titres)

Activez ou désactivez les sous-titres (lorsque cette fonction est disponible).

HELP

Affichez le menu Aide. Le Guide d’aide est accessible à partir de là.

 REC

Enregistre le programme actuellement regardé sur le disque dur USB.

TITLE LIST

Affichez la liste des titres.

Casque/Système audio/ Caisson de graves

Appareil photo numérique/ caméscope/support de stockage USB

Lecteur DVD avec sortie composant

Système audio avec périphérique ARC/HDMI

Périphérique HDMI

IR Blaster

Magnétoscope/Matériel de jeu vidéo/Lecteur DVD/Caméscope/ Boîtier Externe*²

Module pour système à contrôle d’accès

Périp hérique HDMI

Câble/Antenne/Boîtier Externe

Routeur

Système audio avec Entrée audio optique

< 14 mm

Satellite

Périphérique HDMI

Appareil photo numérique/ Caméscope/Support de stockage USB/Périphérique USB à disque dur

< 7 mm

< 1,5 mm

Schéma de connexion

Pour plus d’informations sur les connexions, consultez le Guide d’aide en appuyant sur la touche HELP de la télécommande.

12 mm

21 mm

 CAM (Module pour système à

contrôle d’accès)

• Permet d’accéder à un service télévisuel payant. Pour plus de détails, reportez-vous au mode d’emploi fourni avec votre CAM.

• N’insérez pas la carte à puce directement dans l’emplacement CAM du téléviseur. Elle doit être insérée dans le module CAM (Module pour système à contrôle d’accès) fourni par votre revendeur agréé.

• CAM n’est pas pris en charge dans certains pays ou certaines régions. Vérifiez auprès de votre revendeur agréé.

• Il se peut qu’un message CAM s’affiche lorsque vous basculez vers un programme numérique après l’utilisation de la vidéo Internet.

 USB 1/2, USB 3 (HDD REC)*

• Le raccordement d’un grand périphérique USB peut interférer avec les autres périphériques raccordés.

• Pour raccorder un grand périphérique USB, branchez-le au port USB 1.

• Raccordez un périphérique USB à disque dur au port USB 3 (bleu).

 AUDIO OUT /

• Prend en charge une mini-prise stéréo à 3 pôles uniquement.

• Pour écouter le son du téléviseur via l’équipement raccordé, appuyez sur

HOME. Sélectionnez [Paramètres] t [Son] t [Sortie casque/audio], puis

sélectionnez l’élément de votre choix.

 HDMI IN 1/2/3/4

• L’interface HDMI peut transférer la vidéo et l’audio numériques sur un seul câble.

•

• HDMI IN 2/3 Pour profiter de contenus de haute qualité en 4K 50p/60p, raccordez un câble HDMI haute vitesse premium à HDMI IN 2/3 et réglez [Format du signal HDMI] sur [Format amélioré]. Pour plus détails sur les formats pris en charge, reportez-vous aux « Spécifications » dans ce manuel (page 12-14).

• HDMI IN 3 ARC (Audio Return Channel) Raccordez votre système audio au HDMI IN 3 pour acheminer l’audio de votre téléviseur vers votre système audio. Un système audio compatible avec HDMI ARC peut envoyer des vidéos au téléviseur et recevoir l’audio du téléviseur via le même câble HDMI. Si votre système audio n’est

pas compatible avec HDMI ARC, un raccordement supplémentaire à DIGITAL AUDIO OUT (OPTICAL) est nécessaire.

 IR BLASTER*

• Utilisez votre télécommande Sony pour contrôler votre Boîtier Externe (récepteur câble/satellite). Raccordez le câble d’IR Blaster*3 au port IR Blaster de votre téléviseur. Placez une ou deux des deux autres extrémités tel qu’illustré ci-dessous.

• Pour configurer IR Blaster, appuyez sur HOME puis sélectionnez [Paramètres] t [Entrées externes] t [Régler IR Blaster].

 (Entrée RF), (Entrée satellite)

• Raccordements pour le terrestre/câble et le satellite. Étapes de raccordement t MAIN t Antenne

• Pour la prise SUB. n’effectuez le raccordement que lorsque vous utilisez le mode double tuner pour la diffusion par câble unique EN50494.

*1 Si l’appareil est de type mono, raccordez-le à la prise

audio L (MONO).

*2 Pour un périphérique externe équipé uniquement

d’une prise SCART SCART-RCA.

*3 Uniquement dans certains pays ou certaines

régions/modèle de téléviseur.

AV OUT, utilisez un adaptateur

: SUB.

Installation du téléviseur au mur

Utilisation du Support de fixation murale en option

Ce mode d’emploi du téléviseur illustre uniquement les étapes nécessaires à la préparation du téléviseur pour son installation murale avant sa fixation au mur.

A l’attention des clients :

Pour protéger le produit et pour des raisons de sécurité, Sony conseille vivement de confier l’installation de votre téléviseur à des revendeurs ou des installateurs agréés Sony. N’essayez pas de l’installer vous-même.

A l’attention des revendeurs et installateurs Sony :

Soyez particulièrement attentif à la sécurité pendant l’installation, l’entretien périodique et l’examen du produit.

Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l’installation. Sony n’est responsable d’aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.

Utilisez le Support de fixation murale SU-WL450 (non fourni) pour installer le téléviseur au mur. Lorsque vous installez le Support de fixation mural, reportez-vous également au Mode d’emploi et au Guide d’installation fournis avec le Support de fixation mural.

Remarque

• Les vis que vous retirez doivent être rangées en lieu sûr, hors de portée des enfants.

• Pour retirer le support de table du téléviseur, placez le téléviseur avec l’écran face dessous sur une surface nivelée et stable recouverte d’un chiffon doux et épais afin de ne pas endommager la surface de l’écran à cristaux liquides.

Pour obtenir les instructions de l’installation du Support de fixation murale, veuillez vous reporter à la section Informations sur l’installation (Support de fixation murale) sur la page du produit correspondant à votre modèle de téléviseur. www.sony.eu/support/

Retirez les vis à l’arrière du téléviseur.

Détachez le support de table du téléviseur

Dépannage

Updating...

Pour les dépannages généraux tels que : écran noir, absence de son, image figée, téléviseur ne réagissant plus pas de réaction du téléviseur ou perte de réseau, suivez les étapes ci-après.

1 Redémarrez votre téléviseur en appuyant sur

la touche de mise en marche de la télécommande jusqu’à ce qu’un message s’affiche. Le téléviseur redémarre. Si le téléviseur n’est pas remis en état, essayez de débrancher le cordon d’alimentation secteur. Puis appuyez sur le bouton marche/arrêt du téléviseur et attendez deux minutes, et branchez le cordon d’alimentation secteur.

2 Consultez le menu d’aide en appuyant sur la

touche HELP de la télécommande.

3 Raccordez votre téléviseur à Internet et

effectuez une mise à jour du logiciel. Sony vous recommande de mettre à jour le logiciel de votre téléviseur régulièrement. Les mises à jour fournissent de nouvelles fonctionnalités et améliorent les performances.

4 Allez sur le site Web d’assistance Sony

(informations fournies sur la première de couverture de ce manuel).

Quand le message [Une nouvelle mise à jour logicielle du système de la TV est disponible…] s’affiche.

Sony vous conseille vivement de mettre le logiciel du téléviseur à jour en sélectionnant [Mise à jour maint.]. Ces mises à jour du logiciel améliorent la performance de votre téléviseur ou ajoutent de nouvelles fonctions. L’écran suivant avec [Updating…] (Mise à jour…) s’affiche et l’affichage LED clignote pendant la mise à jour du logiciel.

Ne débranchez pas le cordon d’alimentation pendant la mise à jour du logiciel. En effet, la mise à jour du logiciel risquerait de ne pas être menée à son terme et cela pourrait altérer le bon fonctionnement du logiciel. Les mises à jour du logiciel peuvent prendre jusqu’à 15 minutes.

Lorsque vous branchez le téléviseur, il est possible que vous ne puissiez pas allumer le téléviseur immédiatement même si vous appuyez sur la touche de mise en marche de la télécommande ou du téléviseur.

L’initialisation du système prend du temps. Attendez environ une minute, puis utilisez-le normalement.

Problèmes et solutions

Lorsque l’affichage LED clignote en rouge.

• Comptez le nombre de clignotements (l’intervalle est de trois secondes). Réinitialisez le téléviseur en débranchant le cordon d’alimentation secteur jusqu’à ce que l’affichage LED arrête de clignoter en rouge, puis remettez le téléviseur sous tension. Si le problème persiste, déconnectez le cordon d’alimentation secteur et contactez votre revendeur ou un Centre de Service Après-Vente Sony en indiquant le nombre de clignotements la LED d’éclairage.

Le service terrestre/par câble ne peut pas être réceptionné.

• Vérifiez le raccordement de l’antenne/câble et les réglages de l’amplificateur.

• Sélectionnez le service terrestre/par câble en appuyant sur la touche DIGITAL/ANALOG de la télécommande. Si le service de diffusion n’est pas affiché, appuyez sur TV et appuyez sur DIGITAL/ ANALOG.

• Le signal terrestre peut être supprimé si un signal fort est fourni à proximité. Réglez [LNA (Canal ---)] sur [Non] dans les réglages de syntonisation numérique.

• Après avoir emménagé dans un nouveau domicile ou essayé de recevoir de nouveaux services, tentez une recherche de service en sélectionnant [Recherche des chaînes numériques].

Le service satellite ne peut pas être réceptionné.

• Vérifiez le raccordement du câble satellite.

• Lorsque le message [Signal absent. Surcharge

LNB détectée…] s’affiche, débranchez le cordon d’alimentation secteur. Ensuite, assurez-vous que le câble satellite n’est pas endommagé et que la ligne du signal satellite n’est pas court-circuitée dans le connecteur satellite.

La télécommande ne fonctionne pas.

• Remplacez les piles.

Le touche EXT.BOX MENU de la télécommande ne fonctionne pas.

• Raccordez et configurez IR Blaster (modèles fournis avec IR Blaster uniquement) (page

• Raccordez un périphérique compatible avec HDMI CEC (sauf les modèles fournis avec IR Blaster) et commutez sur cette entrée.

8).

Le mot de passe du verrouillage parental des diffusions a été oublié.

• Saisissez 9999 comme code PIN et sélectionnez [Modifiez le code PIN].

La température augmente autour du téléviseur.

• Si vous utilisez le téléviseur pendant une période prolongée, la température augmente dans la zone qui l’entoure. Si vous le touchez, vous remarquerez peut-être qu’il est chaud.

Spécifications

Système

Type d’affichage

Écran à cristaux liquides (LCD), Rétroéclairage LED

Norme de télévision

Selon le pays/la région sélectionnée/le modèle de téléviseur Analogique : B/G, D/K, I Numérique : DVB-T/DVB-C

Satellite*1 : DVB-S/DVB-S2

Norme de couleurs

PAL/SECAM/NTSC3.58 (Vidéo uniquement)/ NTSC4.43 (Vidéo uniquement)

Canaux couverts

Selon le pays/la région sélectionnée/le modèle de téléviseur Analogique : UHF/VHF/Câble Numérique : UHF/VHF/Câble Satellite*1 : Fréquence IF 950-2 150 MHz

Sortie son

10 W + 10 W

Technologie sans fil

Protocole IEEE802.11ac/a/b/g/n (Selon votre région/pays, il se peut que l’IEEE802.11ac ne soit pas disponible.) Bluetooth Version 4.1

Bande(s) de fréquence

LAN sans fil (IEEE802.11ac/a/b/g/n)

Plage de fréquences Puissance de sortie

2 400-2 483,5 MHz < 20,0 dBm

5 150-5 250 MHz < 23,0 dBm

5 250- 5 350 MHz < 20,0 dBm

5 470-5 725 MHz < 20,0 dBm

5 725-5 850 MHz < 13,9 dBm

DVB-T2*

Bluetooth

Plage de fréquences Puissance de sortie

2 400-2 483,5 MHz < 10,0 dBm

RMF-TX310E/TX220E

Bluetooth

Plage de fréquences Puissance de sortie

2 400-2 483,5 MHz < 10,0 dBm

Version du logiciel

Cet équipement radio est destiné à être utilisé avec la ou les version(s) approuvée(s) du logiciel qui sont indiquées dans la déclaration de conformité de l’UE. Appuyez sur la touche HELP de la télécommande pour connaître la version logicielle. Tél éc omm an de : _._.__.___ Appuyez sur HOME, puis sélectionnez [Paramètres] t [Outil de commande vocale] t [Version du logiciel]. Le logiciel chargé sur cet équipement radio est certifié conforme aux exigences essentielles de la Directive 2014/53/UE.

Prises d’entrée/sortie

Câble d’antenne

Borne 75 ohms externe pour VHF/UHF

Antenne satellite*

Connecteur femelle type-F, 75 ohms. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz tone, Diffusion par câble unique EN50494.

/ COMPONENT IN

YPBPR (Vidéo composante) : 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Entrée audio (prises phono)

AV IN

Entrée video (fiche phono partagée avec l’entrée Y)

HDMI IN 1/2/3/4 (accepte une résolution de 4k, Compatible HDCP 2.3)

Vidéo :

4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p (24

Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 1080/24p, 1080i (50, 60 60

Hz), 720/24p, 576p, 576i, 480p, 480i, Formats

PC*

Audio :

PCM linéaire 5,1 canaux : 32/44,1/48/88,2/96/ 176,4/192 Dolby Digital Plus, DTS

ARC (Audio Return Channel) (HDMI IN 3 uniquement)

(PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS)

DIGITAL AUDIO OUT (OPTICAL)

Prise optique numérique (PCM linéaire deux canaux

: 48 kHz 16 bits, Dolby Digital, DTS)

AUDIO OUT / (mini-prise stéréo)

Casque, sortie audio, caisson de graves

Hz), 1080p (30, 50, 60 Hz),

Hz), 720p (30, 50,

kHz 16/20/24 bits, Dolby Digital,

1, 2, 3 (HDD REC)*

Port pour périphérique USB ( 3 Disque dur USB pour la fonction REC) Les ports USB 1 et 2 prennent en charge la High Speed USB (USB Le port USB 3 prend en charge la Super Speed USB (USB

Fente CAM (Module pour système à contrôle d’accès)

2.0)

3.1 Gen 1)

LAN

Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l’environnement d’exploitation. Le débit et la qualité de la communication ne sont pas garantis.)

DC IN 19.5 V

Entrée de l’adaptateur secteur

IR BLASTER*

Entrée de câble IR Blaster (mini-prise)

Autres

Accessoires en option

Support de fixation murale : SU-WL450

Températures de fonctionnement

0 ºC – 40 ºC

Humidité de fonctionnement

10 % – 80 % HR (sans condensation)

Puissance, fiche produit et autres

Alimentation

19,5 V CC avec l’adaptateur secteur fourni Valeurs nominales : Entrée 220 V – 240 V CA, 50

Classe d’efficacité énergétique

KD-49XG83xx : A KD-43XG83xx : B

Taille d’écran (mesurée en diagonale) (Environ.)

KD-49XG83xx : 123,2 cm / 49 pouces KD-43XG83xx : 108,0 cm / 43 pouces

Consommation électrique

En mode [Standard]

KD-49XG83xx : 88 W KD-43XG83xx : 76 W

En mode [Intense]

KD-49XG8399 : 160 W KD-49XG8396 : 160 W KD-49XG8388 : 160 W KD-49XG8377 : 160 W KD-49XG8305 : 160 W KD-43XG8399 : 143 W KD-43XG8396 : 143 W KD-43XG8388 : 143 W KD-43XG8305 : 143 W

Consommation énergétique annuelle*

KD-49XG83xx : 122 kWh par an KD-43XG83xx : 105 kWh par an

Consommation électrique en veille*7*

0,50 W (25 W en mode de mise à jour du logiciel/ EPG)

Résolution d’affichage

3 840 points (horizontal) × 2 160 lignes (vertical)

Puissance de sortie nominale

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

Dimensions (Environ.) (l × h × p)

Avec support de table

KD-49XG83xx : 109,8 × 70,3 × 26,0 cm KD-43XG83xx : 96,5 × 62,8 × 26,0 cm

Sans support de table

KD-49XG83xx : 109,8 × 64,4 × 5,8 cm KD-43XG83xx : 96,5 × 56,9 × 5,8 cm

Poids (Environ.)

Avec support de table

KD-49XG83xx : 13,7 kg KD-43XG83xx : 11,3 kg

Sans support de table

KD-49XG83xx : 13,2 kg KD-43XG83xx : 10,8 kg

*1 Tous les téléviseurs ne sont pas dotés de la

technologie DVB-T2 ou DVB-S/S2 ou d’une borne d’antenne satellite.

*2 Si la valeur d’entrée est 4096 × 2160p et que [Mode

Large] est réglé sur [Normal], la résolution s’affiche à 3840 × 2160p. Pour afficher au format 4096 × 2160p, réglez le paramètre [Mode Large] sur [Etiré 1] ou [Etiré 2].

*3 HDMI IN 2/3 uniquement. Pour la prise en charge de

Gbps, réglez [Format du signal HDMI] sur [Format

amélioré]. *4 Reportez-vous au Guide d’aide pour plus de détails. *5 Uniquement dans certains pays ou certaines

régions/modèle de téléviseur. *6 Consommation énergétique en kWh par an, en

considérant la consommation électrique du poste

lorsqu’il reste allumé 4 heures par jour pendant 365

jours. La consommation électrique réelle dépendra

du mode d’utilisation du téléviseur. *7 La consommation spécifiée en mode de veille est

atteinte une fois que le téléviseur a terminé tous les

processus internes nécessaires. *8 La consommation électrique en veille augmentera

lorsque votre téléviseur sera connecté au réseau.

Remarque

• Ne retirez pas la carte factice ou le cache (disponibilité

selon le modèle de téléviseur) de la fente TV CAM (Module pour système à contrôle d’accès), sauf pour la remplacer par une carte à puce insérée dans le CAM.

• La disponibilité des accessoires en option varie selon les pays, les régions, les modèles de téléviseur et les stocks.

• La conception et les spécifications sont sujettes à modification sans préavis.

Remarques sur la fonction de télévision numérique

• La télévision numérique (DVB terrestre, satellite et câble), les services interactifs et les fonctions réseau peuvent ne pas être disponibles dans tous les pays ou régions. Certaines fonctions pourraient ne pas être activées ou pourraient ne pas fonctionner correctement avec certains opérateurs et environnements réseau. Il est possible que certains opérateurs de services télévisuels facturent des frais pour leurs services.

• Ce téléviseur prend en charge la diffusion numérique en utilisant les codecs MPEG-2, H.264/MPEG-4 AVC et H.265/HEVC, mais la compatibilité avec tous les signaux de l’opérateur/service, susceptibles de changer au fil du temps, ne peut pas être garantie.

Informations sur les marques commerciales

• Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.

• Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Audio et le symbole double-D sont des marques de Dolby Laboratories.

• « BRAVIA », et BRAVIA Sync sont des marques commerciales ou marques déposées de Sony Corporation.

• Gracenote, le logo et le graphisme Gracenote ainsi que le logo « Gracenote

» sont des marques commerciales ou des marques déposées de Gracenote, Inc. aux États-Unis et/ou dans d’autres pays.

• Google, Google Play, Chromecast, YouTube, Android TV et les autres marques et logos associés sont des marques de Google LLC.

• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® et

Miracast® sont des marques déposées de Wi-Fi Alliance.

• Le logo Wi-Fi CERTIFIED™ est une marque de certification de Wi-Fi Alliance.

• Pour les brevets DTS, visitez http:// patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, & DTS et le symbole utilisés conjointement sont des marques déposées tandis que DTS Digital Surround est une marque commerciale de DTS, Inc. © DTS, Inc. Tous droits réservés.

• Les logos et le mot de marque Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Sony Corporation est couverte par une licence. Les autres marques commerciales et noms de marque appartiennent à leurs propriétaires respectifs.

• Netflix est une marque déposée de Netflix, Inc.

• DiSEqC™ est une marque déposée de EUTELSAT. Ce téléviseur prend en charge DiSEqC 1.0. Ce téléviseur n’est pas destiné à commander des antennes à moteur.

• TUXERA est une marque déposée de Tuxera Inc. aux États-Unis et dans d’autres pays.

• Le logo USB-IF SuperSpeed USB Trident est une marque déposée de USB Implementers Forum, Inc.

• Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.

Para fijar el soporte de sobremesa, consulte la Guía de configuración.

Tabla de contenidos

AVISO IMPORTANTE . . . . . . . . . . . . . . . . . . . .2

Información de seguridad . . . . . . . . . . . . . . . 3

Componentes y controles . . . . . . . . . . . . . 4

Controles e indicadores . . . . . . . . . . . . . . . . .4

Uso del mando a distancia . . . . . . . . . . . . 5

Descripción de las partes del mando a

distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Diagrama de conexiones. . . . . . . . . . . . . . 7

Instalación del televisor en una

pared. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Utilización del Soporte de pared

opcional. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Desmonte el soporte de sobremesa del

televisor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Solución de problemas . . . . . . . . . . . . . . 12

Problemas y soluciones. . . . . . . . . . . . . . . . 12

Especificaciones. . . . . . . . . . . . . . . . . . . . 13

Conexión a Internet y privacidad de datos

Al conectarse una red, este producto se conecta a Internet durante la configuración inicial para, en primer lugar, confirmar la conexión a Internet y, después, configurar la pantalla de inicio. Su dirección IP se utiliza en esta y en otras conexiones a Internet. Si no desea que se utilice su dirección IP en absoluto, no configure la función inalámbrica de Internet y no conecte un cable de Internet. Para obtener más detalles sobre las conexiones a Internet, consulte la información de privacidad mostrada en la pantalla de configuración.

Introducción

Gracias por elegir este producto Sony. Antes de utilizar el televisor, lea este manual atentamente y consérvelo para consultarlo en el futuro.

Nota

• Antes de utilizar el televisor, lea el apartado “Información de seguridad” (página

• Lea la Información de seguridad suministrada para obtener más información sobre seguridad.

• Las imágenes y las ilustraciones utilizadas en la Guía de configuración y este manual son solo ejemplos y pueden no coincidir con el producto real.

• La “xx” que aparece en el nombre del modelo corresponde a un dígito numérico relacionado con el diseño, el color o el sistema de televisión.

3).

Ayuda

Encontrará más soluciones de problemas y otra información importante directamente en su televisor. Pulse HELP en el mando a distancia para mostrar una lista de temas o para buscar por palabra clave.

Guía de ayuda (manual)

Para obtener información más detallada, seleccione [Guía de ayuda] en el menú Ayuda de su televisor. También puede consultar la Guía de ayuda desde su PC o smartphone (encontrará la información en la contraportada de este manual).

Ubicación de la etiqueta identificativa

Las etiquetas correspondientes al Número de modelo, a la Fecha de producción (año/mes) y al voltaje de la Fuente de alimentación se encuentran situadas en la parte posterior del televisor o el embalaje.

Para los modelos con un adaptador de corriente suministrado: Las etiquetas correspondientes al Número de modelo del adaptador de corriente y al Número de serie se encuentran situadas en la base del adaptador de corriente.

AVISO IMPORTANTE

Nota sobre equipos inalámbricos

Por la presente, Sony Visual Products Inc. declara que los tipos de equipo radioeléctrico KD-49XG8399, KD-49XG8396, KD-49XG8388, KD-49XG8377, KD-49XG8305, KD-43XG8399, KD-43XG8396, KD-43XG8388, KD-43XG8305 son conformes con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: http://www.compliance.sony.de/

Aviso para los clientes: la siguiente información solamente es aplicable a los equipos comercializados en los países que cumplan las directivas de la UE.

Para este equipo de radio, aplican las siguientes restricciones de puesta en servicio o requisitos de autorización de uso en AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : La banda de 5 150 - 5 350 MHz solo está permitida para operaciones en interiores.

+ 254 hidden pages
