Page 1

Televisi

Panduan Referensi

4-697-130-51(1)

KD-49X7500E / 43X7500E

Page 2

Daftar Isi

Catatan

Informasi Keselamatan . . . . . . . . . . . . . . . . . 2

Langkah Pencegahan . . . . . . . . . . . . . . . . . . . 5

Komponen dan Kontrol . . . . . . . . . . . . . . . 6

Kontrol dan Indikator . . . . . . . . . . . . . . . . . . .6

Menggunakan Remote Control . . . . . . . . 7

Deskripsi Komponen Remote Control. . . . . .7

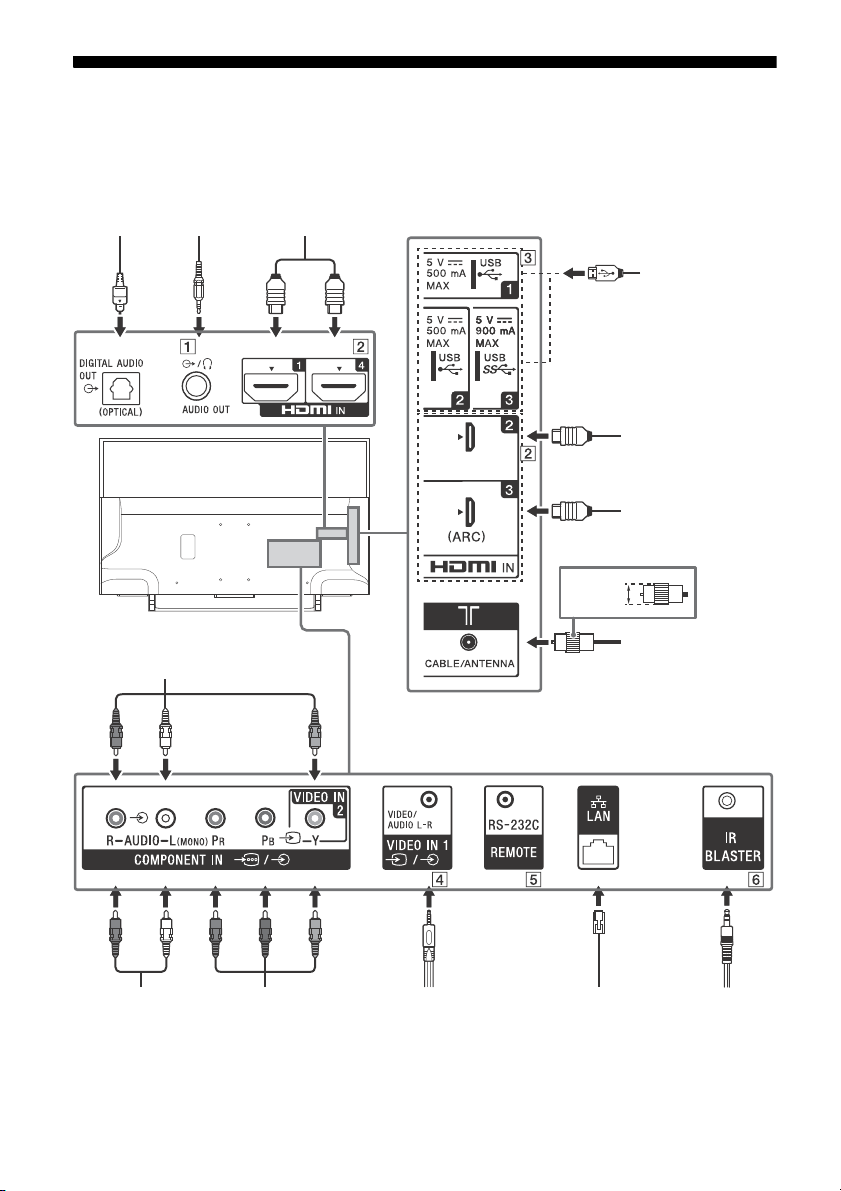

Diagram Koneksi . . . . . . . . . . . . . . . . . . . . 9

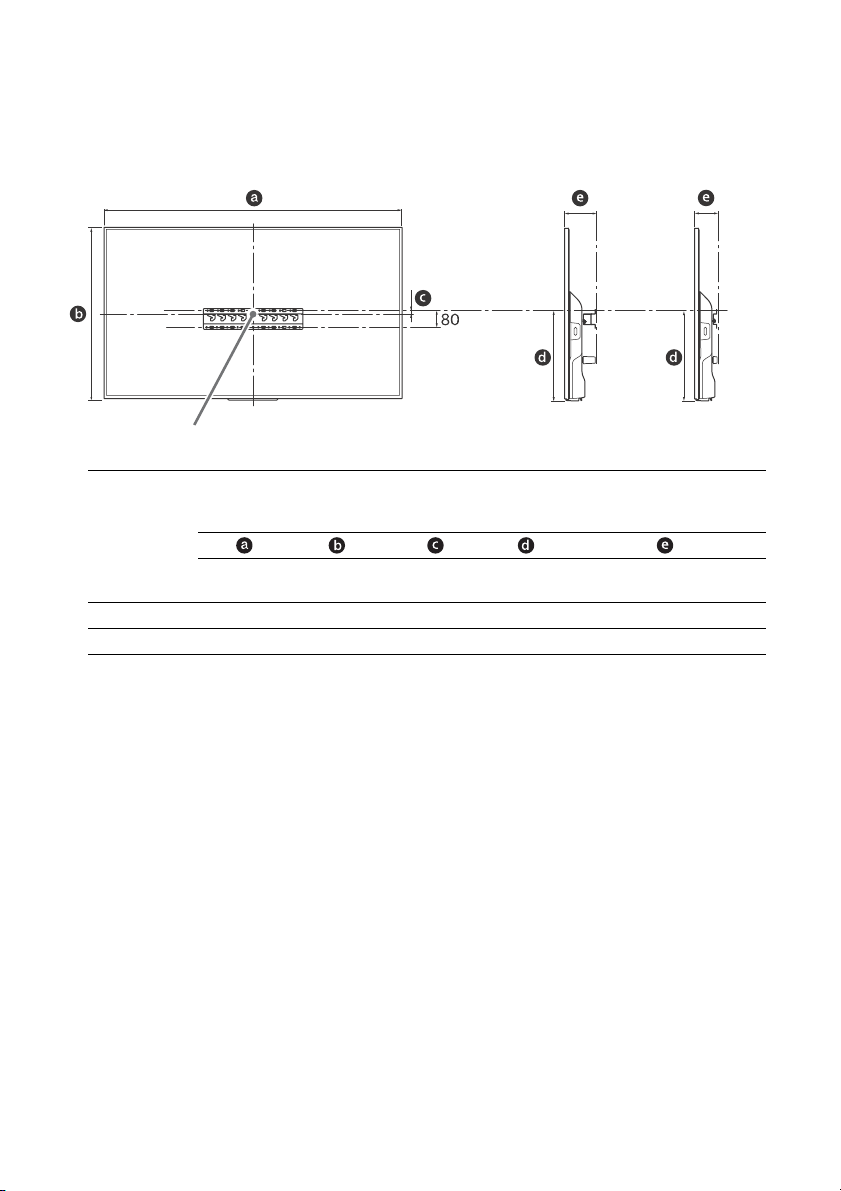

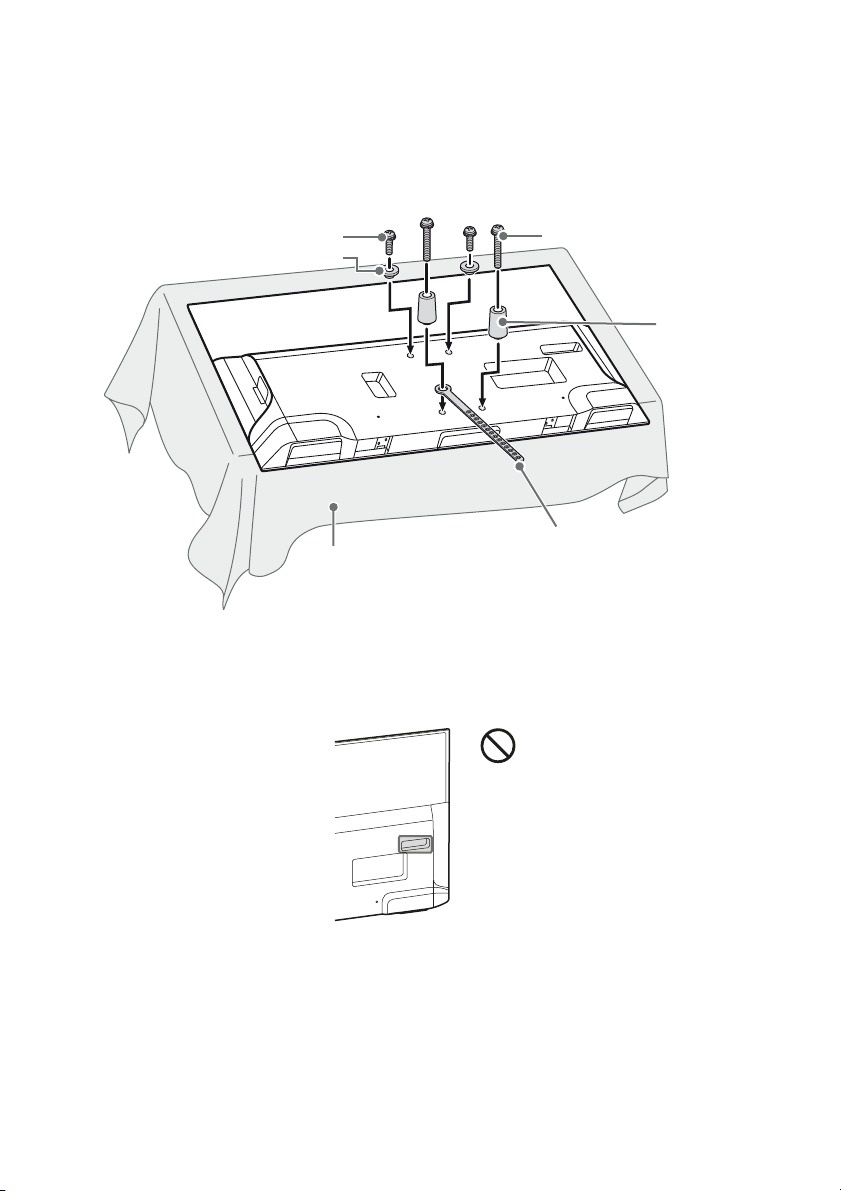

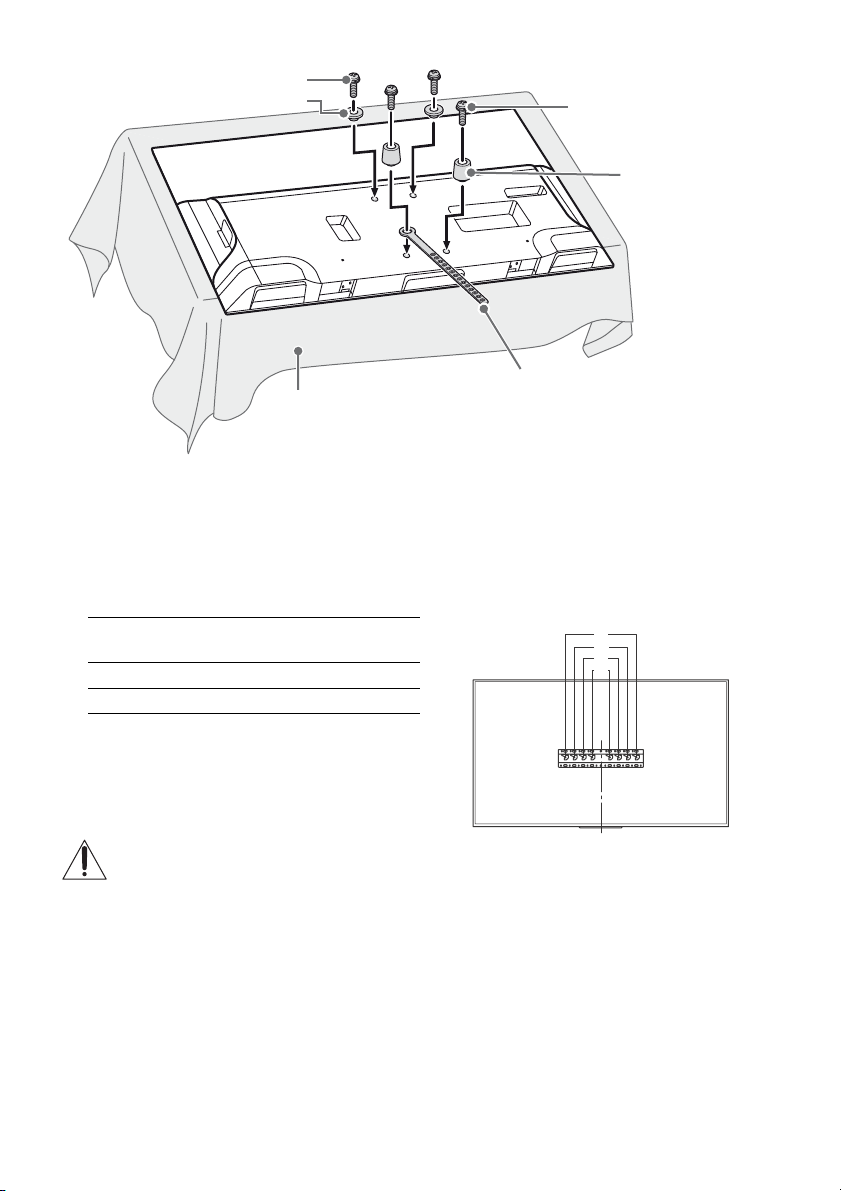

Pemasangan TV di Dinding. . . . . . . . . . . .11

Pemecahan Masalah . . . . . . . . . . . . . . . . 15

Masalah dan pemecahannya . . . . . . . . . . . 15

Spesifikasi . . . . . . . . . . . . . . . . . . . . . . . . . 16

Pendahuluan

Terima kasih telah memilih produk Sony ini. Sebelum mengoperasikan TV, baca petunjuk penggunaan ini dengan teliti dan simpan untuk digunakan di kemudian hari.

• Sebelum me ngoperasikan TV, baca “Informasi Kesel amatan” (halaman 2).

• Petunjuk untuk “Pemasangan TV di Dinding” disediakan di dalam petunjuk penggunaan TV ini.

• Gambar dan ilustrasi yang digunakan dalam Panduan Pemasangan dan buku petunj uk ini hanyalah untuk referensi saja dan bisa berbeda dari produk yang sebenarnya.

Lokasi Panduan Pemasangan

Panduan Pemasangan ditempatkan di atas bantalan di dalam karton TV.

Bantuan/Petunjuk Penggunaan

Fitur bantuan memb erikan banyak informasi tentang TV Anda. Untuk mengguna kan fitur Bantuan, tekan HELP di re mote cont rol. Anda dapat menemuka n cara dan pemecahan masalah dari daftar atau pencarian kata kunci. P ilih [Petunjuk Penggunaan] di menu Bantuan untuk m elihat petunjuk ini. Jika And a menghubungkan TV ke internet, fitur Bantuan dan informasi akan diperbarui.

Lokasi label identifikasi

Label untuk No. Model TV dan rating Catu Daya terletak di bagian belakang TV. Label untuk No. Model dan No. Seri adaptor arus bolak-balik ada di bagian bawah adaptor arus bolak-balik.

Informasi Keselamatan

PERINGATAN

Baterai tidak boleh ditempatkan ke panas yang berlebihan seperti sinar matahari, api atau s emacamnya. Jangan menem patkan televisi di lokasi yang tidak stabil. Televisi bisa jatuh, menyebabka n cedera serius pada orang atau kematian. Banyak cedera, khus usnya pada anak-anak, yang dapat dihindari dengan mengambil langkah-langkah pencegahan yang sederhana sepe rti:  Mengg unakan panel atau penya ngga yang disarankan oleh

pabrik televisi.

 Hanya menggunakan perabot yang dapat menopang televisi

dengan aman.

 Memastikan televisi tidak menggantung dari tepi perabot yang

menopangnya.

 Tid ak menaruh televisi di atas perabot yang tinggi (contohnya,

lemari atau rak buku) tanpa mena mbatkan perabot maupun televisi ke penopang yang se suai.

 Tidak menempatkan televisi di atas kain atau materi lain yang

terdapat di antara televisi dan perabot p enopangnya.

 Mendi dik anak-anak tentang bah aya yang bisa timbul da ri

memanjat perabot untuk menggapai televisi atau

pengontrolnya. Jika televisi Anda yang ada saat ini dipertahank an dan dipindah lokasinya, pertimban gan yang sama seperti di atas h arus diterapkan.

Pemasangan/Penyetelan

Pasang dan gunakan TV menur ut petunjuk di bawah ini untuk menghindari risiko kebaka ran, sengatan listrik atau kerusakan dan/atau cedera.

Pemasangan

• TV harus di pasang di dekat stopkontak (stopkontak listrik) yang

mudah diakses.

• Tempatkan TV di atas permuk aan yang datar dan stabil aga r

tidak jatuh dan menyebabkan cedera pada orang atau kerusakan pada benda.

• Pasang TV di tem pat di mana TV tidak dapat tertarik, terdorong,

atau tertabrak hingga jatuh.

Page 3

• Pasang TV sehingga penyangga tidak menonjol keluar dari

Sekrup (M6)

Braket Dinding

Penutup belakang TV

8 mm - 12 mm

Sekrup (tidak disertakan)

Kabel

(tidak disertakan)

Sekrup M6 (tidak disertak an)

8 mm - 12 mm

1.5 N·m/1,5 N·m {15 kgf·cm}

30 cm

10 cm

Berikan mini mal jarak sebe sar ini di seke liling TV.

30 cm

10 cm 10 cm

Berikan min imal jarak sebesar ini di sekeliling TV.

6 cm

penyangga TV (tidak d iberikan). Jika penyangga m enonjol keluar dari penyangga T V, akan menga kibatkan TV terjatuh, dan mengakibatkan luka atau kerus akan pada TV.

• Hanya personi l yang memenuhi kualifikasi yang boleh melakukan pemasangan di dinding.

• Untuk alasa n keselamatan, kami sa ngat menyarankan Anda menggunakan akses ori Sony, termasuk:  Braket Dinding SU-WL450

• Pastikan Anda men ggunakan sekrup yang disertakan dengan Braket Dinding keti ka memasang Braket Dinding ke TV. Sekrup yang disertakan dirancang seperti yang ditunjukkan oleh ilustrasi ketika diukur dari permukaan pemasangan Braket Dinding. Diameter dan panjang sekrup berbeda-beda tergantung pada model Braket D inding. Penggunaan sekrup yang lain daripada yang disertakan dapat mengakibatkan kerusaka n internal pada TV atau meny ebabkan TV terjatuh, dll.

Agar tidak terjatuh

Ventil asi

• Jangan pern ah menutupi lubang ventilasi atau memasuk kan apapun ke dalam panel.

• Beri jarak di sekeliling TV seperti yang ditunjukkan di bawah ini.

• Kami sangat m enyarankan Anda menggu nakan Braket Dinding Sony untuk memberi TV si rkulasi udara yang memadai.

Dipasang di dinding

Mengangkut

• Sebelum me mindahkan TV, lepaskan semua kabel.

• Diperlukan d ua atau tiga orang untuk me ngangkut unit TV besar.

• Ketika mengangkut TV dengan tangan, pegang seperti yang ditunjukkan di bawah ini. Jangan tekan panel LCD dan bingkai di sekeliling layar.

• Saat mengang kat atau memindahkan TV, pegang erat dari bawah.

• Ketika mengangkut TV, jaga agar TV tid ak terkena goncangan atau getaran yang berlebihan.

• Ketika mengangkut TV atau memperbaikinya atau ketika memindahkannya, kemas menggunakan kardus dan materi pengemasan aslinya.

Dipasang dengan penyangga

• Untuk memastika n ventilasi ya ng memada i dan menceg ah terkumpulnya kotoran atau debu:  Jangan membaringkan TV, memasangnya secara terbalik,

menghadap ke belakang, atau ke samping.

 Jangan menempatkan TV di atas rak, karpet, tempat tidur

atau di dalam lemari pakai an.

 Jangan menutupi TV de ngan kain, seperti t irai, atau item

seperti surat kabar, dll.

 Jangan memasang TV seperti yang ditunjukkan di bawah ini.

Page 4

Kabel daya listrik (kabel listrik)

Catatan

Sirkulasi udara terhalang.

Dinding Dinding

Tangani kabel daya listrik (kabel listrik) dan stopkontak (stopkontak listrik) seper ti berikut untuk mengh indari risiko kebakaran, sengatan listrik atau kerusak an dan/atau cedera:  Bentuk steker (steker listrik), yang disertakan b ersama dengan

TV, berbeda-beda tergantung pada wilayahnya. Pastikan Anda menyambungkan kabel daya listrik (kabel listrik) yang disertakan dengan ste ker yang cocok untuk stopkontak (stopkontak listrik).

 Hanya gunakan kabel daya listrik (kabel listrik) yang disertakan

oleh Sony, bukan yang bermerek lain.

 Masukkan steker sampai maksimal ke dalam stopkontak

(stopkontak listrik).

 Operasikan TV dengan tegangan arus bolak-balik 100 V – 240 V

saja.

 Ketika menyam bungkan kabel, pastikan Anda mencabut kabel

daya listrik (kabel listrik) demi keselamatan Anda dan berhatihatilah agar kaki Anda tida k tersandung kabel.

 Lepaskan kabel daya listrik (kabel listrik) dari stopkontak

(stopkontak listrik) sebelum m emperbaiki atau mem indahkan TV.

 Jauhk an kabel daya list rik (kabel listr ik) dari sumber panas.  Cabut steker (steker listrik) dan bersihkan secara rutin. Jika

steker tertutupi debu dan menyerap kelembapan, isolasi steker bisa menurun kualitasnya dan menyebabkan kebakaran.

• Jika Anda me lihat ada yang tidak norm al pada adaptor arus bolak-balik, segera lepaskan dari stopkontak (stopkontak listrik).

• TV belum terputus dari sumber listrik selama masih tersambung ke stopkontak (stopkontak li strik), meskipun TV itu sendiri sud ah dimatikan.

• Karena adaptor arus bo lak-balik akan menjadi hang at ketika digunakan dalam jang ka waktu yang lama, Anda mungkin merasa panas ketika menyentuh nya dengan tangan.

Penggunaan yang Dilarang

Jangan memasan g/menggunakan TV di lokasi, lingkungan atau situasi seperti yang d icantumkan di bawah ini, ka rena TV bisa gagal fungsi dan me ngakibatkan kebakaran, sengatan listrik, kerusakan dan/atau cedera.

Lokasi:

• Di luar ruang (di bawah sinar matahari lang sung), di pinggir pantai, di perahu atau kapal lain , di dalam kendaraan, di lembaga medis, lo kasi yang tidak stabil, di dekat air, hujan, kelembapan atau asap.

Lingkungan:

• Tempat-tempat yang panas, lemba p, atau sang at berdebu; di mana serangga bisa masuk; di mana TV bisa terpapar ke getaran mekanis, di dekat bend a yang mudah terbakar (lilin , dll.). TV tidak boleh di paparkan ke tetesan atau cipratan cairan dan benda yang berisi cairan, seperti vas bunga, tidak boleh ditaruh di atas TV.

Situasi:

• Penggunaan deng an kondisi tangan basah, denga n kabinet dilepas, atau deng an aksesori tidak dis arankan oleh pabrikan. Lepaskan TV dari stopkontak (stopkontak listrik) dan an tena ketika ada bada i petir.

• Pasang TV hingga me nonjol keluar ke ruang terbuka. Cedera atau kerusakan dapat terjadi akibat dari orang atau benda yang menabrak TV.

• Jangan menggunaka n kabel daya li strik (kabel li strik) yang disertakan untuk alat lain.

• Jangan me njepit, membengkokkan , atau memb elitkan kabel daya listrik (kabel listrik) secara berlebih an. Konduktor inti bisa terpapar atau rusak.

• Jangan memodifikasi kabel daya listrik (kabel listrik).

• Jangan menaru h benda berat apapun di atas kabel daya listrik (kabel listrik).

• Jangan menarik kabel daya listrik (kabel listrik) di bagian kabelnya ketika melepaska nnya.

• Jangan menyam bungkan terlalu banyak perangkat ke stopkontak (stopkontak listrik) yang sama.

• Jangan me nggunakan stopkontak (stopkon tak listrik) yang kurang pas.

CATATAN UNTUK ADAPTOR ARUS BOLAK-BALIK

Peringatan

Untuk mengurangi risiko kebakaran atau se ngatan listrik, jangan memaparkan perangkat ini ke air hu jan atau kelembapan. Untuk mencegah kebakaran atau ba haya sengatan listrik, jan gan tempatkan benda yang be risi cairan, seperti vas bunga, d i atas perangkat. Jangan memas ang perangkat ini di tempat sem pit, seperti rak buku atau unit yang serupa.

• Pastikan stopkontak (stopkontak listrik) dipasang di dekat perangkat dan mudah diakses.

• Pastikan Anda menggu nakan adaptor arus bolak-balik da n kabel daya listrik (kabel listrik) yang disertakan. Jika tidak, kegagalan fungsi bisa terjadi.

• Sambungkan adaptor arus bolak-balik ke stopkonta k (stopkontak listrik) yang mudah diakses.

• Jangan menggulung kabel daya listrik (kabel listrik) memutari ada ptor arus bolak-balik. Kabel inti bisa terpotong dan/ atau fungsi TV bisa ga gal.

• Jangan menyent uh adaptor arus bolak-balik dengan tangan yang basah.

• Tempatkan TV di tempat yang lem bap atau berdebu, atau di suatu ruan gan dengan asap atau uap yang berminyak (dekat dengan meja memasak atau alat pelembap udara). Keba karan, sengatan listrik, atau perubahan ben tuk bisa terjadi.

• Pasang TV di tempat yang terpapar pada suhu eks trem, seperti sinar matahari langsun g, di dekat radiator atau ventilasi pemanas. TV bisa menjadi terlalu panas dalam kondisi tersebut, yang bisa menyebabkan pe rubahan bentuk selubun g dan/atau kegagalan fungsi TV.

• Jika TV ditempat kan di ruang ganti di tempat pemandian um um atau sumber air panas, TV bisa rusak karena belerang di udara, dll.

• Untuk men dapatkan kualitas gambar yan g terbaik, jangan memaparkan layar ke cahaya atau s inar matahari langsung.

• Jangan mem indahkan TV dari area dingin ke area hangat . Perubahan suhu ruang yang mendadak dapat menimbulkan kondensasi uap. Ini bisa membuat TV menampilkan gambar yang buruk dan/atau wa rna yang buruk. Jika hal ini terjadi, biarkan kelembapan menguap sampai habis sebelum menyalakan TV.

Keadaan Pecah:

• Jangan me lemparkan apapun ke TV. Kaca layar bisa peca h karena benturan dan menyeba bkan cedera serius.

Page 5

• Jika permukaan T V retak, jangan menyentuhnya sa mpai Anda sudah mencabut kabel daya listrik (kabel listrik). Karena ini dapat menimbulkan s engatan listrik.

Ketika tidak digunakan

• Jika Anda tidak akan menggunakan TV selama beberapa hari, TV harus dilepaskan dari daya listrik arus bolak-balik (listrik) demi alasan keselamatan dan lingkungan.

• Karena TV belum terputus dari daya listrik arus bolak-balik (listrik) ketika TV baru saja dim atikan, cabut steker dari stopkontak (stopkontak listrik ) untuk benar-benar memu tuskan sambungan TV.

• Beberapa TV mu ngkin memiliki fitur di m ana TV harus berada dalam keadaan siaga agar bisa berfungsi dengan benar.

Untuk anak-anak

• Jangan meng izinkan anak-anak mem anjat ke atas TV.

• Jauhkan akseso ri kecil dari jangkauan anak-anak , sehingga tidak tertelan secara tidak s engaja.

Jika ada masalah berikut...

Matikan TV dan cabut kabel daya listrik (kabel listrik) dengan segera jika ada salah satu masalah berikut. Minta teknisi yang memenu hi kualifikasi da ri dealer atau pusat servis Sony memeriksa TV.

Ketika:

 Kabel daya list rik (kabel listrik) rusak.  Stopkonta k (stopkontak listrik) kurang pas.  TV rusa k karena jatuh, tertabrak atau dilem pari sesuatu.  Ada be nda cair atau benda padat ya ng jatuh melalui lubang d i

panel.

Tentang Suhu TV LCD

Ketika TV LCD digun akan dalam ja ngka waktu lama, panel d i sekelilingnya menjadi ha ngat. Anda dapat merasa kan panasnya ketika menyentuhnya dengan tan gan.

Langkah Pencegahan

Menonton TV

• Tonton TV dengan cahaya yang cu kup, karena menonton TV dengan cahaya yang kurang terang atau dalam jangka waktu yang lama membu at mata menjadi tegang .

• Ketika menggunaka n headphone, setel volume se hingga tidak terlalu besar, karena bisa mengakibat kan kerusakan pada pendengaran.

Layar LCD

• Meskipun layar LCD dibuat dengan teknologi berpresisi tinggi dan 99,99 % pikselnya atau lebih efektif, titik hitam bisa mu ncul atau poin berwarna terang (me rah, biru, atau hijau ) bisa mu ncul secara terus menerus di layar LCD. Ini adalah sifat struktur layar LCD dan bukan kegagalan fungs i.

• Jangan mend orong atau menggores filter dep an, atau menempatkan bend a di atas TV ini. Gambar bi sa menjadi tidak rata atau layar LCD bisa rusak.

• Jika TV ini digunakan di tempat yang dingin, noda bisa muncul di dalam gambar ata u gambar bisa menja di gelap. Ini tidak berarti ada kerusakan. Fenomena i ni menghilang jika suhu nai k.

• Ada bayangan ketika gambar yang tidak bergerak ditampilkan terus menerus. Ini bisa hilang setelah beberapa waktu.

• Layar dan panel menjadi hangat ketika TV digunakan . Ini bukan kegagalan fungsi.

• Layar LCD mengandung sejumlah kecil kristal cair. Ikuti ketetapan dan peraturan setempat untuk p embuangan.

Menangani dan membersihkan permukaan layar/panel TV

Pastikan kabel daya listrik (kabel listrik) yang menyambungka n TV dari stopkontak (stopkontak listrik) sudah dicabut sebelum membersihkan. Untuk menghindari de gradasi materi atau degradasi lapisan layar, taati langkah pencegahan be rikut ini.

• Untuk membersihkan debu dari permukaan layar/panel, seka dengan lembut menggu nakan kain halus. Jika de bu masih menempel, seka dengan kain halus yang dibasahi sedikit dengan larutan detergen ringan .

• Jangan lan gsung semprotkan air atau detergen ke TV. Air atau detergen bisa menetes ke bagian bawah layar atau komponen luar dan masuk ke dalam TV, dan menimbulka n kerusakan pada TV.

• Jangan meng gunakan tipe lap yang k asar, cairan pembersih alkalin/asam, bubuk pe nggosok, atau larutan yang mudah menguap, seperti alkohol, benzena, thinner atau insektisida. Penggunaan materi semaca m ini atau kontak yang lam a dengan materi karet atau vinyl dapat m enimbulkan kerusakan pada permukaan layar dan materi panel.

• Jangan me nyentuh TV jika ada zat kimia di tangan Anda seper ti krim tangan atau tabir surya.

• Untuk memastika n ventilasi ya ng memada i, sebaiknya l ubang ventilasi disedot dengan penyedot debu secara berkala.

• Ketika menyesuaik an sudut TV, gerakkan secara perlahan agar TV tidak berpindah atau tergelinc ir dari meja penyangganya.

Peralatan Opsional

Jauhkan komponen op sional atau peralatan lain yang memancarkan radiasi elek tromagnet dari TV. Karena bisa menimbulkan suara bising dan g angguan pada gambar.

Fungsi Nirkabel unit

• Jangan meng operasikan unit ini di dekat p eralatan medis (alat pacu jantung, dll.), karena bisa m engakibatkan kegagalan fungsi pada peralatan m edis.

• Meskipun uni t ini memancarkan/men erima sinyal acak, waspadalah terhadap p enangkapan sinyal yang ti dak memiliki wewenang. Kami tidak be rtanggung jawab atas masalah yang ditimbulkannya.

Perhatikan ketika menggunakan remote control

• Amati polari tas yang benar ketika memasu kkan baterai.

• Jangan meng gunakan tipe baterai yang berbeda ata u mencampurkan baterai lama d engan baterai baru.

• Buang baterai deng an cara yang ramah lingkungan. Bebe rapa wilayah tertentu memil iki peraturan atas pembuangan baterai. Tanyakan kepada otoritas setempat.

• Tangani remote control dengan hati- hati. Jangan menjatuhkan atau menginjaknya, atau menu mpahkan cairan apapun ke remote c ontro l.

• Jangan me nempatkan remote control di lokas i yang dekat dengan sumber panas , di tempat yang terkena sinar mataha ri langsung, atau di ruang yang lembap.

Page 6

Komponen dan Kontrol

Kontrol dan Indikator

 (Daya) / + / –

Ketika TV mati,

Tek an  untuk menghidupkan.

Ketika TV hidup,

Tekan dan tahan  untuk mematikan. Tek an  berulang-ulang untuk mengubah fungsi, lalu tekan tombol + atau – untuk:

•Menyesuaikan volume.

• Memilih saluran.

• Memilih sumber input TV.

 Sensor Remote Control* / Sensor

cahaya* / LED Penerangan

LED Penerangan menyala atau berkedip sesuai dengan status TV. Untuk informasi selengkapnya, lihat Petunjuk Penggunaan.

* Jangan meletakkan apa pun di dekat sensor.

Page 7

Menggunakan Remote Control

MIC

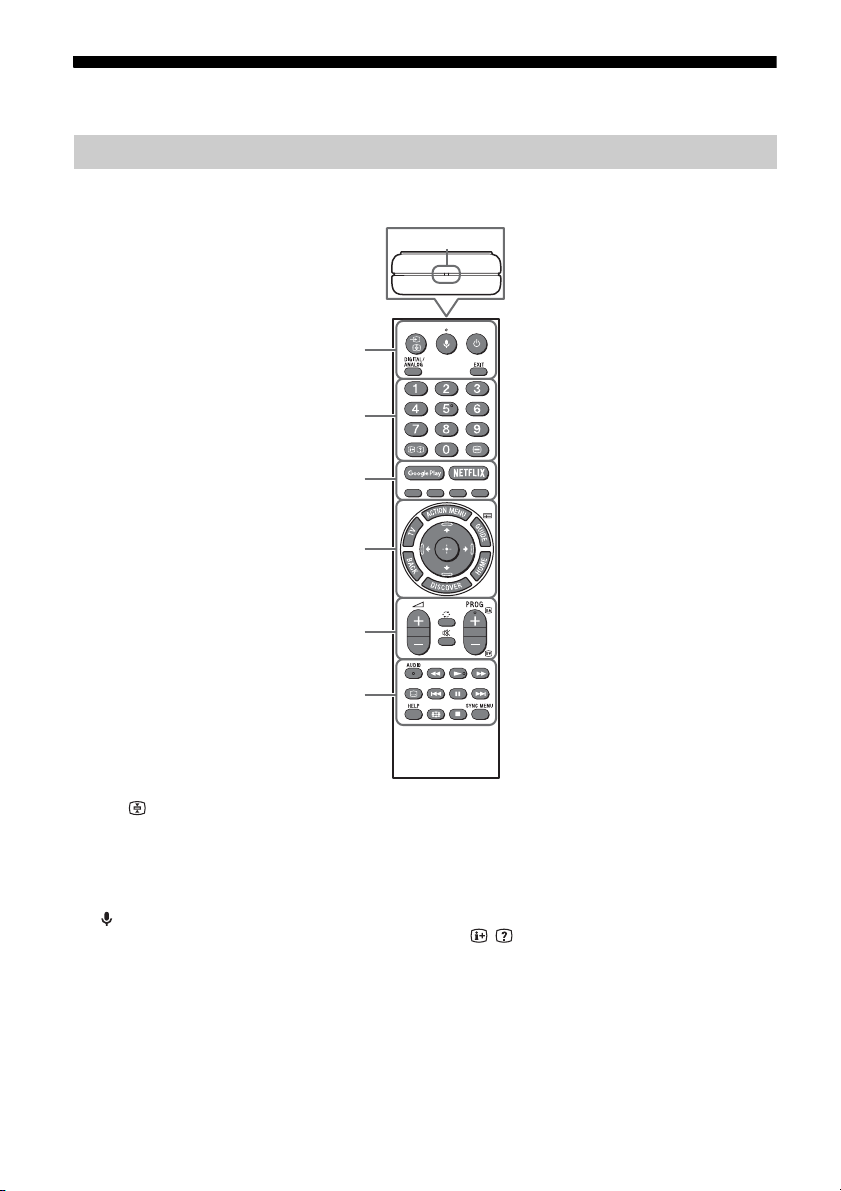

Deskripsi Komponen Remote Control

Bentuk remote control, letak, ketersediaan, dan fungsi tombol remote control mungkin berbeda-beda, tergantung pada kawasan/negara/model TV Anda.

/ (Pilih input/Tahan teks)

Dalam mode TV: Menampilkan dan memilih sumber input. Dalam mode Teks: Menahan halaman yang sedang dibuka.

(Mikrofon)

Gunakan Fungsi Suara. (misalnya, Cari berbagai konten dengan suara.)

 (TV siaga)

Menyalakan atau mematikan TV (mode siaga).

DIGITAL/ANALOG

Beralih antara mode digital dan analog.

EXIT

Kembali ke layar sebelumnya atau keluar dari menu. Ketika layanan Aplikasi Interaktif tersedia, tekan untuk keluar dari layanan.

 Tombol nomor

/ (Buka Info/Teks)

Menampilkan informasi.

 (Teks)

Menampilkan informasi teks.

Page 8

 Google Play

Mengakses layanan online “Google Play”.

NETFLIX (Hanya untuk kawasan/ negara/model TV tertentu)

Mengakses layanan online “NETFLIX”.

Tom b o l warna

Menjalankan fungsi terkait pada waktu tersebut.

 ACTION MENU

Menampilkan daftar fungsi kontekstual.

• Beralih ke saluran TV atau input dari aplikasi lain.

• Nyalakan TV untuk menampilkan saluran TV atau input.

GUIDE/

Menampilkan panduan program digital.

BACK

Kembali ke layar sebelumnya.

HOME

Menampilkan Menu Home TV.

DISCOVER

Memunculkan Bilah Konten untuk mencari konten.

//// (Pilih item/Enter)

 AUDIO

Mengubah bahasa untuk program yang sedang dilihat.

//////

Operasikan konten media di TV dan perangkat kompatibel BRAVIA Sync yang tersambung.

(Pengaturan subtitel)

Menyalakan atau mematikan subtitel (jika fitur tersedia).

HELP

Menampilkan menu Bantuan. Petunjuk Penggunaan dapat diakses dari sini.

(Mode lebar)

Mengubah format layar.

SYNC MENU

Menampilkan menu BRAVIA Sync.

 +/– (Volume)

Mengatur volume.

(Lompat)

Melompat maju dan mundur antara dua saluran atau input. TV berpindah antara saluran atau input saat ini dan saluran atau input terakhir yang dipilih.

 (Diam)

Mematikan suara. Tekan lagi untuk mengembalikan suara.

PROG +/–//

Dalam mode TV: Memilih saluran. Dalam mode Teks: Memilih halaman berikutnya () atau sebelumnya ().

Page 9

Diagram Koneksi

< 14 mm

Perekam Kaset Video (VCR)/ Peralatan video game/Pemutar DVD/Camcorder

Sistem Home Audio dengan ARC/ Perangkat HDMI

Perangkat HDMI

Kabel/Antena

Headphone/ Sistem Home Audio/ Subwoofer

Kamera digital/ Camcorder/ media USB penyimpan

Perangkat HDM I

Sistem Home Audio dengan Optical Audio Input

Router IR BlasterPemutar DVD dengan output

komponen

Perekam Kaset Video (VCR)/ Peralatan video game/ Pemutar DVD/Camcorder

Untuk informasi selengkapnya tentang koneksi, lihat Petunjuk Penggunaan dengan menekan HELP di remote control.

Page 10

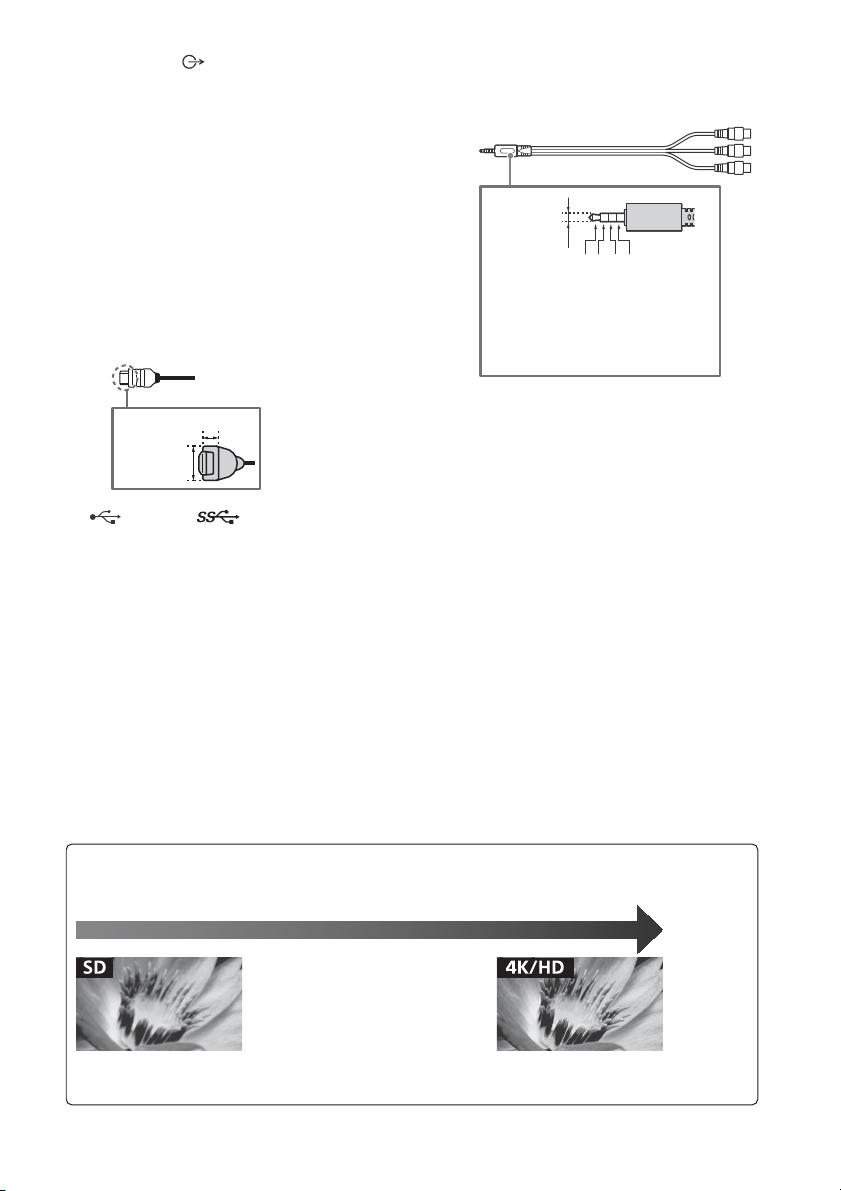

 AUDIO OUT /

< 21 mm

< 12 mm

3,5 mm

1234

1: L 2: Video 3: Ground 4: R

Video Standard definition (SD) memiliki sinyal gambar dengan resolusi v ertikal 480 (NTSC) ata u 576 (PAL/SECAM ) baris.

Video High def inition (HD) memiliki si nyal gambar dengan resolusi vertikal 720 atau 1.080 baris. (Untuk resolusi verti kal 4K: 2.160 garis)

Kualitas gambar

•Kabel AV composite

• Kabel Antena (aerial)

•Kabel HDMI• Kabel Component

• Mendukung mini jack stereo 3 polaritas saja.

• Untuk mendengarkan suara TV melalui peralatan tersambung, tekan HOME. Pilih [Setelan]  [Suara]  [Keluaran Headphone/Audio] lalu pilih item yang diinginkan.

 HDMI IN 1/2/3/4

• Jika menyambungkan sistem audio digital yang kompatibel dengan teknologi Saluran Balik Audio (ARC), gunakan HDMI IN 3. Jika tidak, sambungan tambahan dengan DIGITAL AUDIO OUT (OPTICAL) diperlukan.

•

 USB 1/2, USB 3

• Menyambungkan perangkat USB besar dapat mengganggu perangkat lain yang tersambung di sebelahnya.

• Bila menyambungkan perangkat USB besar, sambungkan ke port USB 1.

/ VIDEO IN 1

• Untuk sambungan komposit, gunakan Kabel Ekstensi Analog (tidak disertakan).

•

 REMOTE RS-232C*

Terminal ini hanya untuk servis saja.

 IR BLASTER*

*1 Bila menyambungkan peralatan mono,

sambungkan ke jack (soket) audio L (MONO).

*2 Hanya untuk kawasan/negara/model TV tertentu.

Page 11

Pemasangan TV di Dinding

Catatan

Petunjuk pengoperasian TV hanya menunjukkan tahapan dalam persiapan pemasangan TV sebelum memasangnya ke dinding.

Untuk konsumen:

Untuk perlindungan terhadap produk dan alasan keamanan, Sony sangat merekomendasikan pemasangan TV dilakukan oleh dealer Sony atau kontraktor berlisensi. Jangan menempatkan sendiri.

Untuk dealer Sony dan kontraktor:

Berikan perhatian khusus pada keamanan saat melakukan pemasangan, perawatan periodik dan pemeriksaaan produk ini.

Keahlian yang cukup diperlukan saat pemasangan produk ini, terutama untuk menentukan kekuatan dinding dalam menahan berat TV. Pastikan untuk mempercayakan pemasangannya ke dealer Sony atau kontraktor berlisensi dan perhatikan aspek keamanan saat pemasangan. Sony tidak bertanggung jawab atas segala kerusakan atau cedera yang disebabkan karena penanganan yang tidak benar atau akibat instalasi yang tidak tepat.

Gunakan Braket Dinding SU-WL450 (tidak disertakan) untuk memasang TV ke dinding.

Saat memasang Braket Dinding, lihat juga Petunjuk Pengoperasian dan Panduan Pemasangan yang disertakan pada Braket Dinding.

• Pastikan untuk menyimpan sekrup yang telah dilepaskan pada tempat yang aman, jauhkan dari jangkauan anak-anak.

• Jika Penyangga Di Atas Meja dipasang ke TV, lepaskan Penyangga Di Atas Meja lebih dulu. Lihat Panduan Pemasangan dan ikuti langkah-langkahnya secara terbalik untuk melepaskan Penyangga Di Atas Meja.

• Tempatkan TV dengan bagian layarnya menghadap ke bawah di permukaan yang datar dan stabil dan tutupi dengan kain yang tebal dan lembut saat melepaskan Penyangga Di Atas Meja dari TV, untuk mencegah kerusakan pada permukaan layar LCD.

Untuk melepas Penyangga di Atas Meja dari TV

Page 12

1 Pastikan dinding memiliki ruang yang cukup untuk TV dan mampu mendukung beban

Catatan

Bagian tengah layar

Pemasangan standard

Pemasangan slim

hingga empat kali dari TV. Lihat tabel berikut untuk pemasangan pada dinding. Lihat halaman 16-17 (Spesifikasi) untuk mengetahui berat TV.

Unit: mm

Dimensi layar

Nama Model

KD-

49X7500E 1.102 646 15 314 120 78

43X7500E 971 571 23 315 120 78

Dimensi

bagian

tengah layar

Panjang pemasangan

Pemasangan

standard

Pemasangan

slim

• Gambar pada tabel sedikit berbeda tergantung pada instalasi.

• Ketika TV terpasang di dinding, sisi atas TV sedikit condong ke depan.

Page 13

2 Pasang komponen Pengait untuk Braket Dinding. Periksa komponen Pengait dengan

Catatan

Sekrup (+PSW 6 x 20) 

Puli 

Penjarak (60 mm) 

Sekrup (+PSW 6 x 50) 

Sabuk 

Kain lembut

melihat bagian “1” pada Panduan Pemasangan Braket Dinding.

• Jika menggunakan obeng listrik, setel torsinya sekitar 1,5 N·m {15 kgf·cm}.

• Pastikan untuk menyimpan komponen yang tidak digunakan di tempat yang aman untuk digunakan di kemudian hari. Simpan petunjuk pemakaian ini untuk referensi di kemudian hari.

Pemasangan standard

Pemasangan slim

• Anda tidak dapat menggunakan sebagian terminal di bagian belakang TV saat menggunakan gaya pemasangan ini.

Page 14

3 Hubungkan kabel yang diperlukan ke TV.

Catatan

Puli 

Penjarak (20 mm) 

Sekrup (+PSW 6 x 20) 

Sabuk 

Kain lembut

Sekrup (+PSW 6 x 20) 

c d

a b

• Anda tidak dapat mengakses terminal apapun setelah pemasangan TV ke dinding.

4 Pasang TV pada dinding. Silahkan mengacu ke “5” pada petunjuk pemasangan dan

“Pemasangan TV ke dinding” dari petunjuk pengoperasian yang diberikan bersamaan dengan Braket Dinding.

Nama Model

KD-

49X7500E c

43X7500E d

Lokasi kait

Silahkan mengacu petunjuk pengoperasian yang diberikan bersamaan dengan Bracket Dinding untuk model anda untuk memasang TV pada dinding.

Page 15

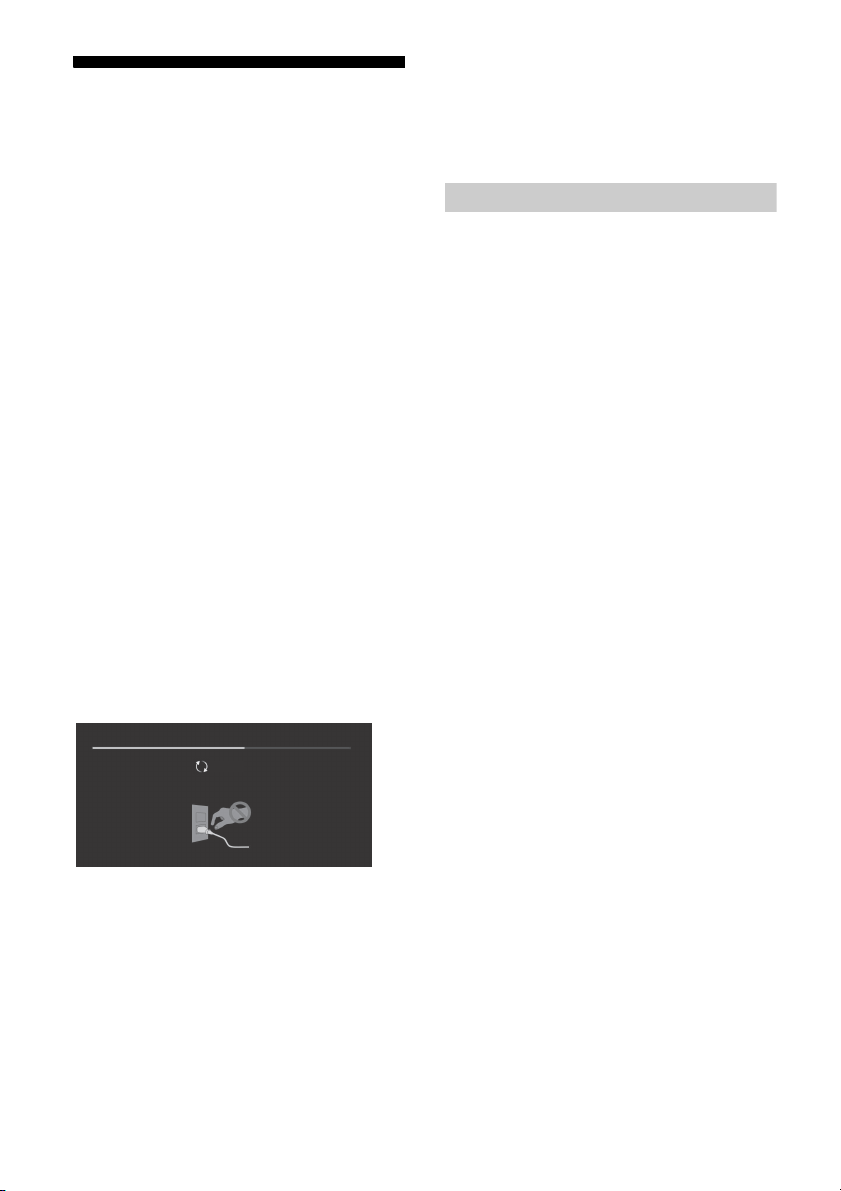

Pemecahan Masalah

Updating...

Pemecahan masalah umum untuk masalah seperti: layar gelap, tidak ada suara, gambar yang membeku, TV tidak merespon, atau jaringan hilang, lakukan langkah-langkah berikut.

1 Mulai ulang TV Anda dengan menekan

tombol daya pada remote control sampai pesan muncul. TV akan dimulai ulang. Jika TV tidak pulih, coba putuskan daya listrik TV dari kabel daya listrik (kabel listrik) selama dua menit, kemudian pasang kembali.

2 Lihat menu Bantuan dengan menekan HELP

di remote control.

3 Hubungkan TV ke Internet dan lakukan

pembaruan perangkat lunak.

4 Kunjungi situs web dukungan Sony (informasi

diberikan di penutup belakang).

Saat pesan [Pembaruan perangkat lunak sistem TV baru tersedia…] ditampilkan.

Sony sangat merekomendasikan Anda memperbarui perangkat lunak TV dengan memilih [Perbarui Skrng]. Pembaruanpembaruan perangkat lunak ini meningkatkan performa TV atau menambahkan fitur baru. Layar berikut dengan[Updating…] (Memperbarui…) akan muncul dan LED Penerangan berkedip putih ketika perangkat lunak diperbarui.

Saat Anda mencolokkan kabel TV, TV mungkin tidak menyala beberapa saat meskipun Anda menekan tombol daya pada remote control atau TV.

Perlu waktu untuk memulai sistem. Tunggulah sekitar satu menit, lalu nyalakan lagi.

Masalah dan pemecahannya

Ketika LED bercahaya merah.

 Hitung berapa jumlah kedipannya (dengan

interval waktu sekitar tiga detik). Reboot TV dengan melepaskan kabel daya listrik (kabel listrik) untuk sekitar dua menit, kemudian hidupkan TV. Jika permasalahan berlanjut, lepaskan kabel daya listrik (kabel listrik), dan hubungi dealer atau pusat servis Sony dengan menginformasikan jumlah kedipan cahaya LED.

Tidak ada gambar (layar gelap) dan tidak ada suara.

 Periksa koneksi antena/kabel.  Hubungkan TV ke stop kontak, dan tekan  pada

TV atau remote control.

Beberapa program tidak dapat ditemukan.

 Periksa koneksi antena/kabel.

Remote tidak berfungsi.

 Ganti baterai.

Lupa kunci orang tua untuk password siaran.

 Masukan kode PIN 9999 dan pilih [Ganti Kode

PIN].

Surround TV memanas.

 Ketika TV digunakan dalam jangka waktu lama,

surround TV memanas. Anda dapat merasakan panasnya ketika menyentuhnya dengan tangan.

Jangan mencabut kabel daya (kabel listrik) selama pembaruan perangkat lunak. Jika kabel dicabut, pembaruan perangkat lunak mungkin tidak selesai sepenuhnya, dan dapat menyebabkan malfungsi perangkat lunak. Pembaruan perangkat lunak dapat memerlukan waktu hingga 15 menit.

Page 16

Spesifikasi

Sistem

Sistem panel

Panel LCD (Liquid Crystal Display), LED backlight

Sistem TV

Tergantung pilihan negara/area Anda Analog: B/G, I, D/K, M Digital: DVB-T/DVB-T2

Sistem warna

PAL, SECAM, NTSC3.58, NTSC4.43

Cakupan saluran

Tergantung pilihan negara/area Anda Analog: UHF/VHF/Kabel Digital: UHF/VHF

Keluaran suara

10 W + 10 W

Teknologi n irka b el

Protokol IEEE802.11ac/a/b/g/n (IEEE802.11ac mungkin tidak tersedia tergantung negara/kawasan.) Bluetooth Versi 4.1

Jack Input/Output

Antena/kabel

Terminal eksternal 75 ohm untuk VHF/UHF

/ VIDEO IN

Input Video/Audio (jack mini)

/ COMPONENT IN

YPBPR (Component Video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Input audio (jack pin fono)

VIDEO IN 2

Input Video (phono pin dengan input Y)

HDMI IN 1, 2, 3, 4 (mendukung resolusi 4K, kompatibel dengan HDCP 2.2)

Video:

4096 × 2160p (50, 60 Hz)*

(24 Hz)*

, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC

Formats*

*1 Saat 4096 × 2160p diinput dan [Mode Lebar]

disetel ke [Normal], resolusi ditampilkan sebagai 3840 × 2160p. Untuk menampilkan 4096 × 2160p, setel pengaturan [Mode Lebar] ke [Penuh

1] atau [Penuh 2]. *2 Hanya HDMI IN 2 / 3. *3 Lihat Petunjuk Penggunaan untuk rinciannya.

Audio: PCM linear saluran 5,1: 32, 44,1, 48, 88,2, 96, 176,4 dan 192 kHz, 16, 20 dan 24 bit, Dolby Digital, Dolby Digital Plus dan DTS

1*2

, 4096 × 2160p

ARC (Audio Return Channel) (Hanya HDMI IN 3)

(Dua saluran linear PCM: 48 kHz, 16 bit, Dolby Digital, Dolby Digital Plus, DTS)

DIGITAL AUDIO OUT (OPTICAL)

Jack Digital optikal (Dua saluran linear PCM: 48 kHz, 16 bit, Dolby Digital, DTS)

AUDIO OUT / (Jack stereo mini)

Headphone, Output audio, Subwoofer

1, 2, 3

Port perangkat USB. Port USB 1 dan 2 mendukung USB Kecepatan Tinggi (USB2.0). USB port 3 mendukung USB Kecepatan Super (USB3.0)

LAN

Konektor 10BASE-T/100BASE-TX (Tergantung lingkungan pengoperasian jaringan, kecepatan koneksi dapat berbeda. Rata-rata komunikasi 10BASE-T/100BASE-TX dan kualitas komunikasi tidak dijamin untuk TV ini.)

DC IN 19.5 V

Input adaptor arus bolak-balik

REMOTE

RS-232C, jack mini (Terminal ini hanya untuk servis saja.)

IR BLASTER*

Input Kabel IR Blaster (jack mini)

Lain-lain

Aksesoris opsional

Braket Dinding: SU-WL450

Suhu pengoperasian

0 ºC – 40 ºC

Listrik dan lain-lain

Kebutuhan listrik

19,5 V DC dengan adaptor arus bolak-balik Rating: Input 100 V - 240 V arus bolak-balik, 50/60 Hz

Ukuran layar (diukur diagonal) (perkiraan)

KD-49X7500E: 49 inci / 123,2 cm KD-43X7500E: 43 inci / 108,0 cm

Konsumsi listrik

Terdapat di bagian belakang TV

Konsumsi daya saat siaga*2*

0,50 W

Resolusi layar

3.840 titik (horisontal) × 2.160 line (vertikal)

Rating Output

USB 1/2: 5 V , 500 mA MAX USB 3: 5 V , 900 mA MAX

Page 17

Dimensi (Perkiraan) (p × l × t)

Catatan

dengan penyangga

KD-49X7500E: 1.102 × 694 × 252 mm KD-43X7500E: 971 × 620 × 242 mm

tanpa penyangga

KD-49X7500E: 1.102 × 646 × 70 mm KD-43X7500E: 971 × 571 × 70 mm

Berat (Perkiraan)

dengan penyangga

KD-49X7500E: 12,3 kg KD-43X7500E: 10,1 kg

tanpa penyangga

KD-49X7500E: 11,6 kg KD-43X7500E: 9,4 kg

*1Hanya untuk kawasan/negara/model TV tertentu.

Daya siaga yang disebutkan diperoleh setelah TV selesai melakukan proses internal yang diperlukan.

Konsumsi daya siaga akan meningkat ketika TV Anda

disambungkan ke jaringan.

• Aksesoris opsional hanya tersedia tergantung pada negara/daerah/model TV/stock.

• Desain dan spesifikasi dapat berubah tanpa pemberitahuan terlebih dahulu.

Catatan terkait fungsi TV Digital

• Segala fungsi terkait TV Digital ( ) hanya

dapat digunakan di negara atau area yang menyiarkan sinyal daratan digital DVB-T/ DVB-T2 (MPEG-2 dan H.264/MPEG-4 AVC). Tanyakan kepada dealer lokal apakah Anda dapat menerima sinyal DVB-T/DVB-T2 di tempat Anda tinggal.

• Unit TV ini sesuai dengan spesifikasi

DVB-T/DVB-T2, tetpai kompatibilitas dengan siaran daratan digital DVB-T/ DVB-T2 versi mendatang tidak dijamin.

• Beberapa fungsi TV Digital mungkin tidak

tersedia di beberapa negara/area.

Informasi merek dagang

• Istilah HDMI dan HDMI High-Definition Multimedia Interface, serta Logo HDMI adalah merek dagang atau merek dagang terdaftar dari HDMI Licensing LLC di Amerika Serikat dan negara lainnya.

• Dibuat di bawah lisensi dari Dolby Laboratories. Dolby, Dolby Audio, dan simbol D ganda adalah merek dagang dari Dolby Laboratories.

• “BRAVIA” dan adalah merek dagang dari Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, logo dan jenis logo Gracenote, serta logo “Powered by Gracenote” adalah merek dagang terdaftar atau merek dagang dari Gracenote di Amerika Serikat dan/atau negara lainnya.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup dan logo Wi-Fi CERTIFIED adalah merek dagang atau merek dagang terdaftar dari Wi-Fi Alliance.

• Untuk paten DTS, kunjungi http://patents.dts.com. Diproduksi dengan lisensi dari DTS, Inc. DTS, Simbol, & DTS dan Simbol bersamasama adalah merek dagang terdaftar, dan DTS Digital Surround adalah merek dagang dari DTS, Inc. © DTS, Inc. Semua Hak Dilindungi Undang-Undang.

• Merek tulisan dan logo Bluetooth® adalah merek dagang terdaftar milik Bluetooth SIG, Inc. dan segala penggunaan merek tersebut oleh Sony Corporation berdasarkan lisensi. Merek dagang dan nama dagang lainnya adalah milik pemiliknya masing-masing.

• TUXERA adalah merek dagang terdaftar dari Tuxera Inc. di AS dan negara lainnya.

• Logo USB-IF SuperSpeed USB Trident adalah merek dagang terdaftar dari USB Implementers Forum, Inc.

Page 18

Resolusi sesungguhnya: 3840 x 2160 piksel.

Page 19

Page 20

Diimport oleh:

PT SONY INDONESIA Gedung Wisma GKBI Lt. 23 Suite 2301 Jl. Jend Sudirman No. 28 Tanah Abang, Jakarta Pusat DKI Jakarta Raya - 10210

http://www.sony.co.id

Petunjuk Penggunaan

http://rd1.sony.net/help/tv/ega3/h_ga/

Untuk alamat jaringan purna jual, silakan menghubungi Customer Information Center di : (Kode Area) 1500 323.

Dukungan Pelanggan dan Kontak:
