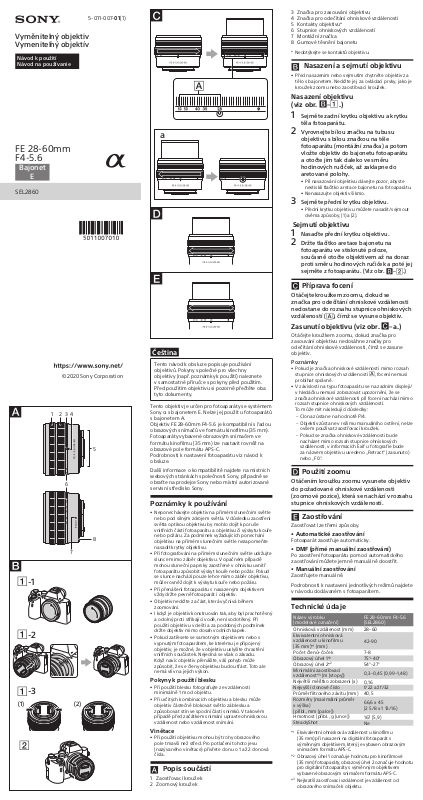

Sony ILCE-7CL Users guide [sk, cs]

Vyměnitelný objektiv

21

3

8

5

4

7

Vymeniteľný objektív

Návod k použití
Návod na používanie

FE 28-60mm
F4-5.6

Bajonet

E

SEL2860

©2020 Sony Corporation



6





-1



-2



-3

(1) (2)



5-011-007-01(1)



a





Čeština

Tento návod k obsluze popisuje používání
objektivů. Pokyny společné pro všechny
objektivy (např. poznámky k použití) naleznete
v samostatné příručce s pokyny před použitím.
Před použitím objektivu si pozorně přečtěte oba
tyto dokumenty.

Tento objektiv je určen pro fotoaparáty se systémem
Sony α s bajonetem E. Nelze jej použít u fotoaparátů
s bajonetem A.
Objektiv FE 28-60mm F4-5.6 je kompatibilní s řadou
obrazových snímačů ve formátu kinofilmu (35 mm).
Fotoaparáty vybavené obrazovým snímačem ve
formátu kinofilmu (35 mm) lze nastavit rovněž na
obrazové pole formátu APS-C.
Podrobnosti k nastavení fotoaparátu viz návod k
obsluze.

Další informace o kompatibilitě najdete na místních
webových stránkách společnosti Sony, případně se
obraťte na prodejce Sony nebo místní autorizované
servisní středisko Sony.

Poznámky k používání

• Neponechávejte objektiv na přímém slunečním světle
nebo pod silným zdrojem světla. V důsledku zaostření
světla optikou objektivu by mohlo dojít k poruše
vnitřních částí fotoaparátu a objektivu či výskytu kouře
nebo požáru. Za podmínek vyžadujících ponechání
objektivu na přímém slunečním světle nezapomeňte
nasadit krytky objektivu.

• Při fotografování na přímém slunečním světle udržujte
slunce mimo záběr objektivu. V opačném případě
mohou sluneční paprsky zaostřené v ohnisku uvnitř
fotoaparátu způsobit výskyt kouře nebo požár. Pokud
se slunce nachází pouze lehce mimo záběr objektivu,
může rovněž dojít k výskytu kouře nebo požáru.

• Při přenášení fotoaparátu s nasazeným objektivem
vždy držte pevně fotoaparát i objektiv.

• Objektiv nedržte za část, která vyčnívá během
zoomování.

• I když je objektiv konstruován tak, aby byl prachotěsný
a odolný proti stříkající vodě, není vodotěsný. Při
použití objektivu v dešti a za podobných podmínek
držte objektiv mimo dosah vodních kapek.

• Pokud zatřesete se samotným objektivem nebo s
vypnutým fotoaparátem, ke kterému je připojený
objektiv, je možné, že v objektivu uslyšíte chrastění
vnitřních součástek. Nejedná se však o závadu.
Když navíc objektiv přenášíte, váš pohyb může
způsobit, že se členy objektivu budou třást. Toto ale
nemá vliv na jejich výkon.

Pokyny kpoužití blesku

• Při použití blesku fotografujte ze vzdálenosti
minimálně 1 m od objektu.

• Při určitých kombinacích objektivu a blesku může
objektiv částečně blokovat světlo záblesku a
způsobovat stín ve spodní části snímků. V takovém
případě před začátkem snímání upravte ohniskovou
vzdálenost nebo vzdálenost snímání.

Vinětace

• Při použití objektivu mohou být rohy obrazového
pole tmavší než střed. Pro potlačení tohoto jevu
(nazývaného vinětace) přivřete clonu o 1 až 2 clonová
čísla.

Popis součástí



1 Zaostřovací kroužek
2 Zoomový kroužek

3 Značka pro zasouvání objektivu
4 Značka pro odečítání ohniskové vzdálenosti
5 Kontakty objektivu*
6 Stupnice ohniskových vzdáleností
7 Montážní značka
8 Gumové těsnění bajonetu

* Nedotýkejte se kontaktů objektivu.

Nasazení a sejmutí objektivu



• Před nasazením nebo sejmutím chytněte objektiv za
tělo s bajonetem. Nedržte jej za ovládací prvky, jako je
kroužek zoomu nebo zaostřovací kroužek.

Nasazení objektivu
(viz obr. –.)

1 Sejměte zadní krytku objektivu a krytku

těla fotoaparátu.

2 Vyrovnejte bílou značku na tubusu

objektivu s bílou značkou na těle
fotoaparátu (montážní značka) a potom
vložte objektiv do bajonetu fotoaparátu
a otočte jím tak daleko ve směru
hodinových ručiček, až zaklapne do
aretované polohy.

• Při nasazování objektivu dávejte pozor, abyste
nestiskli tlačítko aretace bajonetu na fotoaparátu.

• Nenasazujte objektiv šikmo.

3 Sejměte přední krytku objektivu.

• Přední krytku objektivu můžete nasadit/sejmout
dvěma způsoby, (1) a (2).

Sejmutí objektivu

1 Nasaďte přední krytku objektivu.
2 Držte tlačítko aretace bajonetu na

fotoaparátu ve stisknuté poloze,
současně otočte objektivem až na doraz
proti směru hodinových ručiček a poté jej
sejměte z fotoaparátu. (Viz obr. –.)



Příprava focení

Otáčejte kroužkem zoomu, dokud se
značka pro odečítání ohniskové vzdálenosti
nedostane do rozsahu stupnice ohniskových
vzdáleností (), čímž se vysune objektiv.

Zasunutí objektivu (viz obr. –a.)

Otáčejte kroužkem zoomu, dokud značka pro
zasouvání objektivu nedosáhne značky pro
odečítání ohniskové vzdálenosti, čímž se zasune
objektiv.

Poznámky

• Pokud je značka ohniskové vzdálenosti mimo rozsah
stupnice ohniskových vzdáleností , focení nemusí
probíhat správně.

• V závislosti na typu fotoaparátu se na zadním displeji/
v hledáčku nemusí zobrazovat upozornění, že se
značka ohniskové vzdálenosti při focení nachází mimo
rozsah stupnice ohniskových vzdáleností.
To může mít následující důsledky:

– Clona zůstane na hodnotě F14.
– Objektiv zůstane v režimu manuálního ostření, nelze

ovšem používat zaostřovací kroužek.

– Pokud se značka ohniskové vzdálenosti bude

nacházet mimo rozsah stupnice ohniskových
vzdáleností, v informacích Exif u fotografie bude
za názvem objektivu uvedeno „Retract“ (zasunuto)
nebo „F0“.



Použití zoomu

Otáčením kroužku zoomu vysunete objektiv
do požadované ohniskové vzdálenosti
(zoomové pozice), která se nachází v rozsahu
stupnice ohniskových vzdáleností.



Zaostřování

Zaostřovat lze třemi způsoby.

• Automatické zaostřování

Fotoaparát zaostřuje automaticky.

• DMF (přímé manuální zaostřování)

Po zaostření fotoaparátu pomocí automatického
zaostřování můžete jemně manuálně doostřit.

• Manuální zaostřování

Zaostřujete manuálně.

Podrobnosti k nastavení jednotlivých režimů najdete
v návodu dodávaném s fotoaparátem.

Technické údaje

Název výrobku
(modelové označení)

Ohnisková vzdálenost (mm)
Ekvivalentní ohnisková
vzdálenost u kinofilmu

1

(35 mm)*
Počet členů–čoček
Obrazový úhel 1*
Obrazový úhel 2*
Minimální zaostřovací
vzdálenost*
Největší měřítko zobrazení (x)
Nejvyšší clonové číslo
Průměr filtrového závitu (mm)
Rozměry (maximální průměr
x výška)
(přibl., mm (palce))
Hmotnost (přibl., g (unce))
SteadyShot

*1 Ekvivalentní ohnisková vzdálenost u kinofilmu

2

*

3

*

(mm)

2

2

3

(m (stopy))

(35 mm) při nasazení na digitální fotoaparát s
výměnným objektivem, který je vybaven obrazovým
snímačem formátu APS-C.

Obrazový úhel 1 označuje hodnotu pro kinofilmové

(35 mm) fotoaparáty, obrazový úhel 2 označuje hodnotu
pro digitální fotoaparáty s výměnným objektivem
vybavené obrazovým snímačem formátu APS-C.

Nejkratší zaostřovací vzdálenost je vzdálenost od

obrazového snímače k objektu.

FE 28-60mm F4-5.6
(SEL2860)

28–60

42–90

7–8
75°–40°
54°–27°

0,3–0,45 (0,99–1,48)

0,16
f/22 až f/32
40,5

66,6 x 45
(2 5/8 x 1 13/16)

167 (5,9)
Ne



21

3

8

5

4

7





-1



-2



-3

(1) (2)





a





• Vzhledem ke konstrukci objektivu se může v
závislosti na zaostřené vzdálenosti měnit ohnisková
vzdálenost. Nominální hodnoty ohniskové vzdálenosti
předpokládají zaostření na nekonečno.

Obsah balení
(Číslo v závorce udává počet kusů každé dodávané
položky.)
Objektiv (1), přední krytka objektivu (1), zadní krytka
objektivu (1),
tištěná dokumentace

Design a technické údaje se mohou měnit bez

6

předchozího upozornění.

je ochrannou známkou společnosti Sony

Corporation.

3 Snímte predný kryt objektívu.

• Predný kryt objektívu môžete nasadiť
aleboodpojiť dvoma spôsobmi: (1) a(2).

Odpojenie objektívu

1 Nasaďte predný kryt objektívu.
2 Na fotoaparáte podržte stlačené tlačidlo

na uvoľnenie objektívu, objektív otočte
proti smeru hodinových ručičiek až do
krajnej polohy aodpojte ho. (Pozrite si
obrázok –.)



Príprava fotoaparátu na

snímanie

Slovensky

Tento návod na použitie vysvetľuje spôsob
používania objektívov. Bezpečnostné opatrenia
spoločné pre všetky objektívy, napríklad
poznámky opoužívaní, sa nachádzajú
vsamostatnom dokumente Preventívne
opatrenia pred používaním. Pred použitím
objektívu si pozorne prečítajte obidva
dokumenty.

Tento objektív je určený pre fotoaparáty radu
Sony α sobjímkouE-mount. Nedá sa používať
sfotoaparátmi sobjímkou A-mount.
Objektív FE 28-60mm F4-5.6 je kompatibilný
srôznymi obrazovými snímačmi formátu 35mm.
Fotoaparát vybavený obrazovým snímačom formátu
35mm možno nastaviť aj na snímanie vo formáte
APS-C.
Podrobné informácie onastaveniach fotoaparátu
nájdete vpríslušnej používateľskej príručke.

Ďalšie informácie okompatibilite nájdete na
miestnej webovej lokalite spoločnosti Sony,
prípadne sa poraďte spredajcom alebo miestnym
autorizovaným servisným strediskom spoločnosti
Sony.

Poznámky o používaní

• Objektív nevystavujte slnečnému žiareniu ani zdroju
jasného svetla. V dôsledku sústredenia svetla môže
dôjsť k vnútornému poškodeniu tela fotoaparátu
a objektívu, k zadymeniu alebo aj k požiaru. Ak
si okolnosti vyžadujú, aby ste objektív ponechali
vystavený slnečnému svetlu, nezabudnite nasadiť kryt
objektívu.

• Pri fotografovaní proti slnku posuňte zorný uhol tak,
aby sa slnko dostalo úplne mimo neho. V opačnom
prípade by sa slnečné lúče mohli sústrediť do
ohniskového bodu vnútri fotoaparátu a spôsobiť
zadymenie alebo požiar. K čmudeniu alebo vznieteniu
môže dôjsť aj vtedy, keď slnečné lúče dopadajú blízko
zorného uhla.

• Pri prenášaní fotoaparátu snasadeným objektívom
vždy pevne uchopte fotoaparát aj objektív.

• Nedržte objektív za vysúvateľnú časť transfokátora.

• Objektív nie je vodotesný, pri jeho navrhovaní sme
však nezabudli na odolnosť voči prachu ašpliechaniu.
Pri používaní vdaždi chráňte objektív pred kvapkami
vody.

• Pri potrasení objektívom alebo fotoaparátom
spripojeným objektívom, kým je fotoaparát vypnutý,
môže interný komponent objektívu hrkať. To však
neznamená poruchu.
Keď objektív nosíte pri sebe, vaše pohyby môžu
navyše tiež spôsobiť otrasy vnútorných prvkov
objektívu. Nemá to však vplyv na výkon prvkov
objektívu.

Bezpečnostné opatrenia pri používaní
blesku

• Pri používaní blesku fotografujte zo vzdialenosti
minimálne 1m od objektu.

• Pri niektorých kombináciách objektívov ableskov
môže objektív čiastočne cloniť svetlo blesku, čo môže
spôsobiť tieň vspodnej časti fotografie. Vtakom
prípade pred snímaním upravte ohniskovú vzdialenosť
alebo vzdialenosť snímania.

Vinetácia

• Pri používaní objektívu sú rohové časti snímky tmavšie
ako stredná časť. Tento jav (nazývaný vinetácia) sa dá
potlačiť zvýšením clonového čísla o1až 2EV.



Opis častí

1 Zaostrovací krúžok
2 Prstenec transfokácie
3 Značka stiahnutia objektívu
4 Značka ohniskovej vzdialenosti
5 Kontakty pre objektív*
6 Stupnica ohniskovej vzdialenosti
7 Montážna značka
8 Gumové tesnenie bajonetu objektívu

* Nedotýkajte sa kontaktov objektívu.



Nasadenie aodpojenie

objektívu

• Pred nasadením/odpojením objektívu držte objektív
za jeho telo sobjímkou. Nedržte ho za ovládacie prvky,
ako je prstenec transfokácie alebo zaostrovací krúžok.

Nasadenie objektívu
(Obrázok  – .)

1 Snímte zadný kryt objektívu akryt tela

fotoaparátu.

Vysuňte objektív otáčaním prstencom
transfokácie, až kým značka ohniskovej
vzdialenosti prejde do rozsahu stupnice
ohniskovej vzdialenosti ().

Stiahnutie objektívu
(Obrázok –a.)

Objektív stiahnite otáčaním prstenca transfokácie,
až kým značka stiahnutia objektívu neprejde do
značky ohniskovej vzdialenosti.

Poznámky

• Keď je značka ohniskovej vzdialenosti mimo rozsahu
stupnice ohniskovej vzdialenosti , obrázky nemusia
byť nasnímané správne.

• Vzávislosti od použitého fotoaparátu sa na zadnom
displeji/hľadáčiku nemusí zobraziť upozornenie,
keď je obrázok nasnímaný so značkou ohniskovej
vzdialenosti mimo rozsahu stupnice ohniskovej
vzdialenosti.
Vtakomto prípade dôjde knasledujúcemu:

– Hodnota clony je pevne nastavená na F14.
– Objektív je vrežime manuálneho zaostrovania, ale

zaostrovanie pomocou zaostrovacieho krúžka nie
je možné.

– Vúdajoch Exif obrázka nasnímaného so značkou

ohniskovej vzdialenosti mimo rozsahu stupnice
ohniskovej vzdialenosti je za názvom objektívu
pridané označenie „(Retract)“ alebo „F0“.



Transfokácia

Otáčajte prstencom transfokácie a vysuňte
objektív na želanú ohniskovú vzdialenosť
(poloha transfokácie) vrámci rozsahu
stupnice ohniskovej vzdialenosti.



Zaostrovanie

K dispozícii sú tri spôsoby zaostrovania.

• Automatické zaostrovanie

Fotoaparát zaostruje automaticky.

• DMF (priame manuálne zaostrovanie)

Po automatickom zaostrení fotoaparátu môžete
upraviť jemné nastavenie zaostrenia manuálne.

• Manuálne zaostrovanie

Zaostrujete ručne.

Podrobné informácie onastaveniach režimov
nájdete vpoužívateľskej príručke dodanej
sfotoaparátom.

Technické parametre

Názov produktu
(názov modelu)

Ohnisková vzdialenosť (mm)
35mm ekvivalent
ohniskovej vzdialenosti*
Skupiny – prvky objektívu
Zorný uhol 1*
Zorný uhol 2*
Minimálne zaostrovanie*
(m (stopy))
Maximálne zväčšenie (x)
Minimálna clona
Priemer filtra (mm)
Rozmery (maximálny priemer
× výška)
(približne, mm (palce))
Hmotnosť (približne, g (oz))
SteadyShot

1

*

Ekvivalent ohniskovej vzdialenosti formátu 35mm

pri nasadení na digitálny fotoaparát svymeniteľným
objektívom vybavený obrazovým snímačom veľkosti
APS-C.

2

*

Zorný uhol1 je hodnota pre 35mm fotoaparáty

azorný uhol2 je hodnota pre digitálne fotoaparáty
svymeniteľným objektívom vybavené obrazovým
snímačom veľkosti APS-C.

3

*

Minimálne zaostrovanie je vzdialenosť od obrazového

snímača kobjektu.

• Vzhľadom na konštrukciu objektívu sa môže pri zmene
vzdialenosti snímania meniť ohnisková vzdialenosť.
Uvedené ohniskové vzdialenosti platia pri zaostrení na
nekonečno.

Dodané položky
(Číslo vzátvorkách označuje počet kusov.)
Objektív (1), predný kryt objektívu (1), zadný kryt
objektívu (1), tlačená dokumentácia

Dizajn ašpecifikácie podliehajú zmenám aj bez
predchádzajúceho upozornenia.

je ochrannou známkou spoločnosti Sony

Corporation.

2

2

FE 28-60mm F4-5.6
(SEL2860)

28 – 60

42 – 90

1

(mm)

7–8
75°–40°
54°–27°

3

0,3–0,45 (0,99–1,48)

0,16
f/22 - f/32
40,5

66,6 × 45
(2 5/8 × 1 13/16)

167 (5,9)
Nie

2 Bielu bodku na prstenci objektívu

zarovnajte sbielou bodkou na
fotoaparáte (montážna značka). Potom
nasaďte objektív na bajonet fotoaparátu
aotáčajte ním vsmere hodinových
ručičiek, kým nezacvakne do zaistenej
polohy.

• Pri nasadzovaní objektívu nestláčajte tlačidlo na
uvoľnenie objektívu na fotoaparáte.

• Objektív nenasadzujte zošikma.
