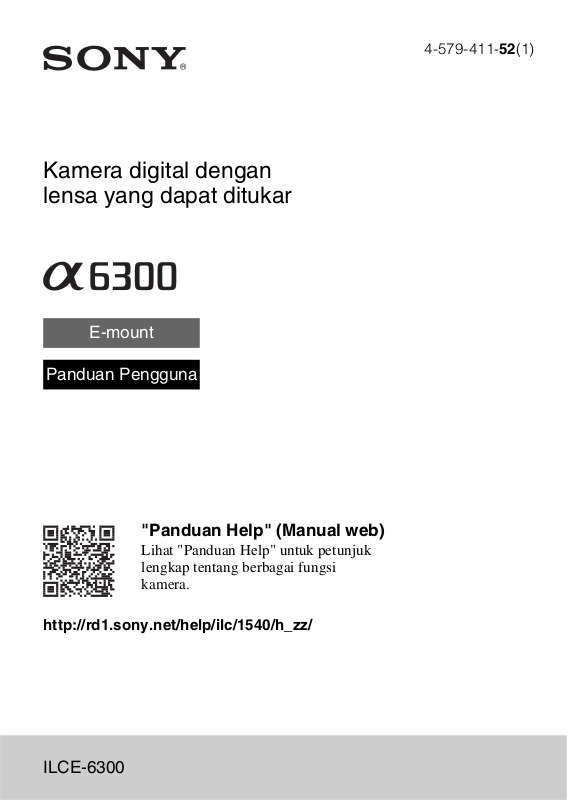

Kamera digital dengan
lensa yang dapat ditukar
E-mount
Panduan Pengguna
"Panduan Help" (Manual web)
Lihat "Panduan Help" untuk petunjuk
lengkap tentang berbagai fungsi
kamera.
4-579-411-52(1)
http://rd1.sony.net/help/ilc/1540/h_zz/
ILCE-6300
Bahasa Indonesia
Mempelajari lebih lanjut tentang kamera ("Panduan Help")
"Panduan Help" adalah panduan pengguna online. Anda
dapat membaca "Panduan Help" di komputer atau
smartphone.
Untuk petunjuk lengkap tentang berbagai fungsi kamera,
lihat panduan tersebut.
URL:
http://rd1.sony.net/help/ilc/1540/h_zz/
Menampilkan Panduan
Kamera ini dilengkapi panduan pengguna internal.
Panduan dlm Kamera
Panduan dalam Kamera akan menampilkan keterangan untuk fungsi atau
pengaturan menu yang saat ini dipilih.
1 Tetapkan Panduan di Kamera untuk tombol yang diinginkan menggunakan
[Key Kustom(Pmtrtn)].
Tombol MENU t (Pengaturan Kustom) t [Key Kustom(Pmtrtn)]
t Pilih tombol yang dikehendaki untuk ditetapkan ke fungsi tersebut. t
[Panduan dlm Kamera]
2 Tekan tombol MENU dan gunakan roda kontrol untuk memilih item
MENU yang keterangannya ingin dibaca, lalu tekan tombol yang telah
ditetapkan [Panduan dlm Kamera].
ID
2
PERINGATAN
(A) (B)
Untuk mengurangi bahaya
kebakaran atau kejut, unit
jangan terkena hujan atau
lembab.
PETUNJUK KESELAMATAN
PENTING
-SIMPAN PETUNJUK INI
BAHAYA
UNTUK MENGURANGI
RISIKO KEBAKARAN ATAU
SENGATAN LISTRIK, IKUTI
PETUNJUK INI DENGAN
CERMAT
PERHATIAN
[ Unit baterai
Bila baterai salah ditangani, baterai dapat
meledak, menyebabkan kebakaran atau
bahkan luka bakar kimia. Perhatikan
dengan cermat hal-hal berikut ini.
• Jangan membongkar.
• Jangan menghancurkan baterai dan
baterai jangan terkena kejut atau tekanan
seperti dipalu, terjatuh atau terinjak.
• Jangan terkena hubungan singkat dan
kutub baterai jangan tersentuh bendabenda logam.
• Jangan terkena suhu tinggi di atas 60 °C
seperti di bawah sinar matahari langsung
atau di dalam mobil yang diparkir di
bawah matahari.
• Jangan membakar atau membuang ke
dalam api.
• Jangan menggunakan baterai ion lithium
yang rusak atau bocor.
• Pastikan untuk mengisi baterai dengan
menggunakan pengisi baterai Sony yang
asli atau peralatan yang dapat mengisi
baterai.
• Jauhkan baterai dari jangkauan anak
kecil.
• Jagalah baterai agar tetap kering.
• Ganti hanya dengan jenis yang sama
atau yang ekivalen yang dianjurkan oleh
Sony.
• Buanglah baterai yang sudah digunakan
segera seperti dijelaskan dalam
instruksi.
Gunakan stopkontak dinding terdekat
untuk menggunakan Adaptor AC/pengisi
daya baterai yang disediakan atau
disarankan. Jika terjadi kegagalan fungsi
sewaktu menggunakan produk ini, segera
lepas pengisi daya dari stopkontak dinding
untuk melepas sambungan dari catu daya.
Jika Anda menggunakan produk ini
dengan lampu pengisi daya, perhatikan
bahwa sambungan produk tidak terputus
dari catu daya meskipun lampu dimatikan.
Kabel daya, jika tersedia, dirancang
khusus hanya untuk digunakan dengan
alat ini, jangan gunakan dengan peralatan
elektronik lain.
[ Kabel Daya
Untuk pelanggan di Inggris, Irlandia,
Malta, Siprus, dan Arab Saudi
Gunakan kabel daya (A). Untuk alasan
keamanan, kabel daya (B) tidak tersedia
untuk dan tidak boleh digunakan di
negara/kawasan yang disebutkan di atas.
Untuk pelanggan di luar negara/kawasan
Uni Eropa
Gunakan kabel daya (B).
ID
3
Daftar isi
dil
Menyiapkan kamera Langkah 1 halaman 5
– Memeriksa item yang tersedia
– Mengenal komponen
– Memasukkan unit baterai
– Mengisi daya unit baterai
– Memasukkan kartu memori (dijual terpisah)
– Memasang/melepas lensa
– Mengatur bahasa dan jam
Pengoperasian dasar Langkah 2 halaman 20
– Memotret gambar diam/merekam film
Fungsi pemutaran Langkah 3 halaman 21
– Melihat gambar
Fungsi perekaman Langkah 4 halaman 22
– Pengenalan fungsi lainnya
Menggunakan komputer halaman 33
– Menggunakan perangkat lunak
– Mengimpor gambar ke komputer, lalu menggunakannya (PlayMemories
Home)
Menambahkan fungsi ke kamera halaman 35
– Menambahkan fungsi ke kamera
Lainnya halaman 35
– Jumlah gambar diam dan durasi film yang dapat direkam
– Catatan tentang perekaman film secara berkelanjutan
– Catatan tentang penggunaan kamera
– Spesifikasi
Panduan ini mencakup beberapa model yang
Nama model bervariasi, tergantung pada lensa yang tersedia. Model yang tersedia
beragam, tergantung pada negara/wilayah.
Nama model Lensa
ILCE-6300 Tidak tersedia
ID
ILCE-6300L E PZ 16 – 50 mm
4
engkapi beragam lensa.
Memeriksa item yang tersedia
Periksa dulu nama model kamera (halaman 4). Aksesori yang disertakan
berbeda-beda tergantung pada model.
Angka dalam tanda kurung menunjukkan jumlah.
x
Tersedia untuk semua
model
• Kamera (1)
• Kabel daya (1)* (tersedia di
negara/wilayah tertentu)
* Beberapa kabel daya mungkin
disertakan bersama kamera ini.
Gunakan kabel daya yang sesuai
untuk negara/wilayah Anda. Lihat
halaman
3.
• Unit baterai isi ulang NP-FW50 (1)
• Kabel Micro USB (1)
• Adaptor AC (1)
• Tali kamera (1)
• Rumah jendela bidik (1)
• Penutup sepatu (1) (terpasang di
kamera)
• Panduan Pengguna (panduan
pengguna ini) (1)
• Wi-Fi Connection/One-touch
(NFC) Guide (1)
Panduan ini menjelaskan fungsi
yang memerlukan sambungan WiFi.
x
ILCE-6300
• Penutup badan (1) (terpasang ke
kamera)
x
ILCE-6300L
• Lensa zoom E PZ 16 – 50 mm (1)
(terpasang ke kamera)/Penutup
lensa depan (1) (terpasang ke
lensa)
ID
5
Mengenal komponen
Bila lensa dilepas
A Tombol rana
B Tombol C1 (Kustom 1)
C Sensor jarak jauh
D Antena Wi-Fi (internal)
E Tombol ON/OFF (Daya)
F Lampu timer otomatis/lampu AF
G Tombol lepas lensa
H Mikrofon
*1
I Lensa
J Pasang
K Sensor gambar
L Kontak lensa
*1
Jangan tutup komponen ini selama
perekaman film.
*2
Jangan sentuh bagian ini secara
langsung.
ID
*2
*2
6
A Sepatu multi antarmuka
B Tanda posisi sensor
gambar
C Kait tali bahu
D Speaker
E Flash
• Tekan tombol (Pop-up flash)
untuk menggunakan flash. Flash
tidak akan pop-up secara
otomatis.
• Bila tidak menggunakan flash,
tekan kembali ke badan kamera.
F Tombol putar mode
(Mode Otomatis)/
(Program Otomatis)/
(Prioriti Apertur)/
(Prioritas Rana)/
(Eksposur Manual)/
(Pmanggilan memori)/
1/2
(Film/HFR)/
(Sapuan Panorama)/
(Pemilihan Adegan)
*
G Tombol putar kontrol
H Terminal Multi/Micro USB
• Mendukung perangkat yang
kompatibel dengan Micro USB.
I Lampu pengisian daya
J Soket micro HDMI
K Soket
* Untuk info rinci tentang aksesori
m (Mikrofon)
• Bila mikrofon eksternal
tersambung, mikrofon akan
diaktifkan secara otomatis. Jika
mikrofon eksternal memiliki
daya tipe plug-in, berarti daya
mikrofon dialirkan dari kamera.
yang kompatibel pada sepatu multi
antarmuka dan Termi nal Multi/Micro
USB, kunjungi situs web Sony, atau
hubungi dealer Sony atau fasilitas
layanan resmi Sony setempat. Anda
juga dapat menggunakan aksesori
yang kompatibel dengan sepatu
aksesori. Kami tidak menjamin
pengoperasian dengan aksesori dari
produsen lain.
*
L Sensor mata
M Jendela bidik
N Rumah jendela bidik
• Tidak dipasang pada kamera di
pabrik. Sebaiknya pasang rumah
jendela bidik bila Anda ingin
menggunakan jendela bidik.
Memasang/melepas rumah
jendela bidik
• Lepas rumah jendela bidik saat
Anda memasang aksesori (dijual
terpisah) pada Sepatu Multi
Antarmuka.
ID
7
O Monitor
• Anda dapat menyesuaikan layar
ke sudut yang dapat dilihat
dengan mudah dan memotret dari
posisi mana pun.
P Tombol putar pengaturan dioptri
• Atur tombol putar penyesuaian
dioptri berdasarkan penglihatan
Anda hingga tampilan tampak
jelas di jendela bidik. Jika tombol
putar penyesuaian dioptri sulit
diputar, lepaskan rumah jendela
bidik, lalu sesuaikan tombol
putar.
Q Tombol (Pop-up flash)
R Tombol MENU
S Tuas tombol AF/MF/AEL
T Untuk pemotretan:
Tombol AF/MF/tombol AEL
Untuk melihat:
Tombol (Perbesar)
U Tombol MOVIE (Film)
V Untuk pemotretan:
Tombol Fn (Fungsi)
Untuk melihat:
Tombol (Kirim ke
Smartphone)
• Anda dapat menampilkan layar
untuk [Kirim ke Smartphone]
dengan menekan tombol
(Kirim ke Smartphone).
W Roda kontrol
X Tombol tengah
Y Tombol C2 (Kustom 2)/tombol
(Hapus)
Z Tombol (Pemutaran)
A (Tanda N)
• Sentuh tanda tersebut saat Anda
menyambungkan kamera ke
smartphone yang dilengkapi
fungsi NFC.
• NFC (Near Field
Communication) adalah standar
internasional untuk teknologi
komunikasi nirkabel jarak dekat.
ID
8
B Penutup pelat sambungan
• Gunakan ini saat menggunakan
Adaptor AC AC-PW20 (dijual
terpisah). Masukkan pelat
sambungan ke dalam tempat
baterai, lalu masukkan kabel
melewati penutup pelat
sambungan seperti yang
ditunjukkan di bawah ini.
• Pastikan kabel tidak terjepit saat
Anda menutupnya.
C Lubang soket tripod
• Gunakan tripod dengan panjang
sekrup kurang dari 5,5 mm. Jika
tidak, kamera tidak dapat
terpasang dengan kencang dan
dapat mengakibatkan kerusakan
pada kamera.
D Lampu akses
E Penutup baterai/kartu memori
F Slot kartu memori
G Slot baterai
H Tuas pengunci baterai
x
Lensa
Lihat halaman 44 tentang spesifikasi
lensa.
E PZ 16 – 50 mm F3.5 – 5.6
OSS (tersedia dengan
ILCE-6300L)
A Cincin pengatur zoom/Cincin
fokus
B Tuas pengatur zoom
C Indeks dudukan
D Kontak lensa
* Jangan sentuh bagian ini secara
langsung.
*
ID
9
Memasukkan unit baterai
Tuas pengunci baterai
Buka penutup.
1
Masukkan unit baterai.
2
• Sewaktu menekan tuas pengunci baterai, masukkan unit baterai seperti
ditunjukkan pada gambar. Pastikan tuas pengunci baterai terkunci
setelah unit baterai dimasukkan.
• Memasang penutup saat posisi baterai dimasukkan secara salah dapat
merusak kamera.
10
ID
Mengisi daya unit baterai
Lampu pengisian daya
Menyala: Mengisi daya
Mati: Pengisian daya selesai
Berkedip:
Terjadi kesalahan pengisian daya atau
pengisian daya dihentikan sementara
karena kamera tidak berada dalam
kisaran suhu yang sesuai
Sambungkan kamera ke Adaptor AC (tersedia)
1
menggunakan kabel micro USB (tersedia).
Sambungkan Adaptor AC ke stopkontak.
2
Lampu pengisian daya akan berwarna oranye, kemudian pengisian daya
dimulai.
• Nonaktifkan kamera sewaktu mengisi daya baterai.
• Unit baterai dapat diisi ulang, meskipun daya telah terisi sebagian.
• Bila lampu pengisian daya berkedip dan pengisian daya belum selesai,
keluarkan unit baterai, lalu masukkan kembali.
• Untuk negara/wilayah tertentu, sambungkan kabel daya ke Adaptor AC,
lalu sambungkan Adaptor AC ke stopkontak.
Catatan
• Jika lampu pengisian daya pada kamera menyala saat Adaptor AC tersambung ke
stopkontak, hal ini menunjukkan bahwa pengisian daya terhenti untuk sementara
karena suhu berada di luar kisaran yang disarankan. Bila suhu kembali normal,
pengisian daya akan dilanjutkan. Sebaiknya isi daya unit baterai di lokasi dengan
suhu ruang antara 10°C hingga 30°C.
ID
11
• Daya unit baterai mungkin tidak dapat diisi secara efektif jika bagian terminal
baterai kotor. Jika demikian, seka debu dengan kain lembut atau cotton bud secara
perlahan untuk membersihkan bagian terminal baterai.
• Sambungkan Adaptor AC (tersedia) ke stopkontak terdekat. Jika kegagalan fungsi
terjadi sewaktu menggunakan Adaptor AC, segera lepaskan konektor dari
stopkontak untuk memutuskan sambungan dari catu daya.
• Bila pengisian daya selesai, putuskan sambungan Adaptor AC dari stopkontak.
• Pastikan hanya menggunakan unit baterai, kabel micro USB (tersedia), dan
Adaptor AC (tersedia) asli merek Sony.
x
Waktu pengisian daya (Pengisian daya penuh)
Waktu pengisian daya sekitar 150 menit menggunakan Adaptor AC (tersedia).
Lampu pengisian daya akan menyala, lalu segera mati setelah daya baterai
terisi penuh.
Catatan
• Waktu pengisian daya di atas berlaku bila mengisi daya baterai yang benar-benar
habis pada suhu 25°C. Diperlukan waktu lebih lama untuk mengisi daya,
tergantung pada kondisi penggunaan dan keadaan.
x
Mengisi daya dengan menyambung ke komputer
Unit baterai dapat diisi daya dengan
menyambungkan kamera ke komputer
menggunakan kabel micro USB.
Catatan
• Jika kamera tersambung ke laptop yang tidak
tersambung ke catu daya, tingkat daya baterai
laptop akan berkurang. Jangan isi daya dalam
jangka waktu lama.
• Jangan hidupkan/matikan atau hidupkan ulang komputer maupun aktifkan
komputer untuk beralih dari mode tidur bila sambungan USB telah dibuat antara
komputer dan kamera. Kemungkinan menyebabkan kerusakan pada kamera.
Sebelum mengaktifkan/menonaktifkan, menghidupkan ulang komputer, atau
mengaktifkan komputer dari mode tidur, lepaskan sambungan kamera dan
komputer.
• Tidak ada jaminan untuk pengisian daya yang menggunakan komputer rakitan
atau modifikasi.
Ke soket USB
12
ID
x
Masa pakai baterai dan jumlah gambar yang dapat
disimpan dan diputar
Masa pakai baterai Jumlah gambar
Pemotretan
(gambar diam)
Perekaman film
biasa
Perekaman film
berkelanjutan
Tampilan (gambar diam) Sekitar 360 menit Sekitar 7100 gambar
Catatan
• Jumlah gambar di atas berlaku bila daya baterai terisi penuh. Jumlah gambar dapat
berkurang, tergantung pada kondisi penggunaan.
• Jumlah gambar yang dapat disimpan adalah untuk pemotretan dalam kondisi
sebagai berikut:
– Menggunakan Sony Memory Stick PRO Duo™ (Mark2) (dijual terpisah).
– Bila lensa E PZ 16 – 50 mm F3.5 – 5.6 OSS terpasang.
– Unit baterai digunakan di lokasi dengan suhu di sekitar kurang lebih 25°C.
– [Kecerah. Pencari Gbr]: [Manual] [±0]
– [Kecerahan Monitor]: [Manual] [±0]
– [Kualitas Tampilan]: [Standar]
• Jumlah "Pemotretan (gambar diam)" didasarkan pada standar CIPA dan untuk
pemotretan dalam kondisi berikut:
(CIPA: Camera & Imaging Products Association)
– DISP diatur ke [Mmplkn Smua Inf].
– [Mode Fokus]: [AF Otomatis]
– Memotret sekali setiap 30 detik.
– Flash digunakan sekali setiap dua kali pengambilan gambar.
– Daya diaktifkan dan dinonaktifkan sekali setiap sepuluh kali pengambilan
gambar.
• Jumlah menit untuk perekaman film berdasarkan standar CIPA, dan untuk
perekaman dalam kondisi berikut:
– [ Pngaturan Rekam]: XAVC S HD 60p 50M /50p 50M .
– Perekaman film biasa: Masa pakai baterai tergantung pada seberapa sering
memulai/menghentikan perekaman, men-zoom, mengaktifkan/menonaktifkan,
dsb.
– Perekaman film berkelanjutan: Masa pakai baterai didasarkan pada perekaman
tanpa henti hingga batasnya (29 menit) tercapai, lalu dilanjutkan dengan
menekan kembali tombol MOVIE. Fungsi lain, seperti zoom, tidak dioperasikan.
Monitor — Sekitar 400 gambar
Jendela bidik — Sekitar 350 gambar
Monitor Sekitar 75 menit —
Jendela bidik Sekitar 70 menit —
Monitor Sekitar 115 menit —
Jendela bidik Sekitar 115 menit —
ID
13
x
Aliran daya
Anda dapat menggunakan kamera sewaktu daya dialirkan dari stopkontak
menggunakan Adaptor AC (tersedia).
Catatan
• Kamera tidak akan aktif jika tidak terdapat daya baterai yang tersisa. Masukkan
baterai yang telah terisi cukup daya ke kamera.
• Jika Anda menggunakan kamera sewaktu diisi dayanya dari stopkontak, pastikan
ikon ( ) ditampilkan di monitor.
• Jangan lepas baterai sewaktu dayanya diisi dari stopkontak. Jika Anda melepas
baterai, maka kamera akan mati.
• Jangan lepas baterai sewaktu lampu akses (halaman 9) sedang menyala karena
dapat merusak data pada kartu memori.
• Selama daya aktif, daya baterai tidak akan terisi meskipun kamera tersambung ke
Adaptor AC.
• Dalam kondisi penggunaan tertentu, daya baterai dapat digunakan sebagai
cadangan, meskipun kamera tersambung ke Adaptor AC sewaktu digunakan.
• Jangan lepas kabel micro USB sewaktu daya dialirkan melalui sambungan USB.
Sebelum melepas kabel micro USB, matikan kamera.
• Sewaktu kamera mendapatkan daya melalui sambungan USB, maka suhu dalam
kamera akan meningkat dan waktu perekaman secara berkelanjutan dapat menjadi
lebih singkat.
• Saat menggunakan pengisi daya portabel sebagai catu daya, pastikan pengisi daya
portabel telah terisi penuh sebelum digunakan. Selama penggunaan, pastikan juga
daya yang tersisa pada pengisi daya portabel tersebut.
14
ID
Memasukkan kartu memori (dijual terpisah)
Pastikan sudut
miring menghadap
ke arah yang
benar.
Buka penutup.
1
Masukkan kartu memori.
2
• Dengan posisi sudut miring seperti ditunjukkan pada gambar, masukkan
kartu memori hingga terpasang pada tempatnya.
Tutup penutup.
3
x
Kartu memori yang dapat digunakan
Kartu memori
Memory Stick PRO Duo
Memory Stick PRO-HG Duo™
Memory Stick Micro™ (M2)
Kartu memori SD
Kartu memori SDHC
Kartu memori SDXC
Kartu memori microSD
Kartu memori microSDHC
Kartu memori microSDXC
Untuk
gambar
diam
Untuk film
MP4 AVCHD XAVC S
(hanya
Mark2)
(hanya
Mark2)
(Hanya
Mark2)
(Hanya
Mark2)
*2 *2
*2 *2 *3
*2 *2 *3
*2 *2
*2 *2 *3
*2 *2 *3
—
*1
—
—
—
ID
15
Loading...
