4-447-517-21(1)

Digital HD Video Camera Recorder

Petunjuk Pengoperasian

Lihat juga ke:

http://www.sony.net/SonyInfo/Support/

Daftar Isi

Langkah awal

Perekaman/Pemutaran

Menyimpan film dan foto dengan komputer

Menyimpan gambar pada sebuah peralatan eksternal

Mengubah camcorder anda

Lainnya/Indeks

HDR-CX220/CX220E/CX230/CX230E/CX280/CX280E/CX290/CX290E/ PJ220E/PJ230/PJ230E

Page 2

Bacalah ini dahulu

Sebelum mengoperasikan unit, harap membaca petunjuk penggunaan ini seluruhnya, dan simpanlah untuk referensi selanjutnya.

PERINGATAN

Untuk mengurangi resiko kebakaran atau kejut listrik,

1) jangan terkena hujan atau lembab.

2) jangan menaruh benda yang berisi cairan, seperti vas bunga, di atas peralatan.

Baterai jangan terkena panas yang berlebihan seperti sinar matahari, api atau sejenisnya.

PERHATIAN

Unit baterai

Bila baterai salah ditangani, baterai dapat meledak, menyebabkan kebakaran atau bahkan luka bakar kimia. Perhatikan dengan cermat hal-hal berikut ini.

Jangan membongkar.

 

Jangan menghancurkan baterai dan baterai jangan terkena kejut atau tekanan seperti dipalu, terjatuh atau terinjak.



Jangan terkena hubungan singkat dan kutub baterai jangan tersentuh benda-benda logam.



Jangan terkena suhu tinggi di atas 60 °C seperti di bawah sinar matahari langsung atau di dalam mobil yang diparkir di bawah matahari.



Jangan membakar atau membuang ke dalam api.



Jangan menggunakan baterai ion lithium yang rusak atau bocor.



Pastikan untuk mengisi baterai dengan menggunakan pengisi baterai Sony yang asli atau peralatan yang dapat mengisi baterai.



Jauhkan baterai dari jangkauan anak kecil.



Jagalah baterai agar tetap kering.

Ganti hanya dengan jenis yang sama atau yang



ekivalen yang dianjurkan oleh Sony.



Buanglah baterai yang sudah digunakan segera seperti dijelaskan dalam instruksi.

Ganti baterai hanya dengan tipe yang sudah dispesifikasikan saja. Jika tidak, dapat mengakibatkan kebakaran atau luka.

Adaptor AC

Jangan menggunakan Adaptor AC pada ruang sempit, seperti antara dinding dan perabot rumah.

Gunakan stop kontak dinding terdekat ketika menggunakan Adaptor AC. Segera lepaskan sambungan Adaptor AC dari stop kontak dinding apabila muncul kegagalan fungsi saat menggunakan camcorder.

Walaupun camcorder dimatikan, sumber listrik AC tetap mengalir bila Adaptor AC masih terhubung ke stop kontak dinding.

Catatan mengenai kabel power

Kabel power dirancang secara spesifik untuk digunakan dengan camcorder ini saja, dan tidak boleh digunakan dengan peralatan listrik lainnya.

Page 3

Untuk informasi mengenai model camcorder anda, lihat halaman berikut: Fungsi dan perlengkapan  hlm.6 Komponen yang tersedia  hlm.7

Mengenai pengaturan bahasa

Tampilan pada layar dalam setiap bahasa lokal



digunakan untuk menggambarkan prosedur pengoperasian. Ganti bahasa layar sebelum menggunakan camcorder bila perlu. Pilih 

 [Setup]  [ Pengaturan

Umum]  [Language Setting]  bahasa yang diinginkan.

Mengenai perekaman

Sebelum mulai merekam, ujilah fungsi



perekaman untuk memastikan gambar dan suara direkam tanpa masalah.



Penggantian rugi untuk isi perekaman tidak dapat disediakan, meskipun bila perekaman atau pemutaran tidak dapat dilakukan akibat kegagalan fungsi camcorder, media perekaman, dll.



Sistem warna TV berbeda tergantung dari negara/daerah. Untuk melihat rekaman anda di TV, anda perlu TV yang mendukung format sinyal untuk camcorder anda. Untuk lebih detil mengenai format sinyal, lihat "Cara menggunakan buku petunjuk ini" (hlm. 6).



Program televisi, film, kaset video, dan materi lainnya mungkin memiliki hak cipta. Perekaman materi tersebut yang tidak resmi dapat bertentangan dengan undang-undang hak cipta.

mengeluarkan kartu memori bila lampu akses



(hlm. 16) sedang menyala atau berkedip



mengeluarkan baterai atau Adaptor AC (model dengan Adaptor AC) dari camcorder, atau camcorder terkena kejut atau getaran bila

mpu POWER/CHG (pengisian) (hlm. 13)

l sedang menyala atau berkedip warna hiau atau lampu akses (hlm. 16) sedang menyala atau berkedip



Bila camcorder terhubung ke peralatan lain melalui sambungan USB dan power camcorder dihidupkan, jangan tutup panel LCD. Data gambar yang sudah direkam dapat hilang.



Gunakan camcorder sesuai peraturan setempat.

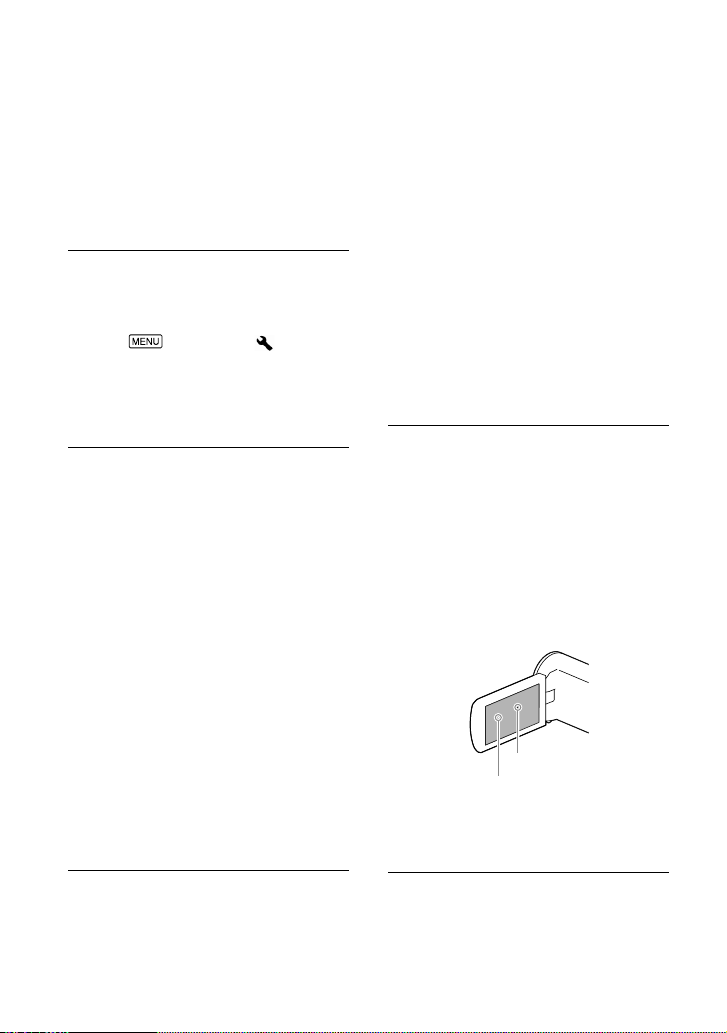

Panel LCD

Layar LCD diproduksi dengan menggunakan



teknologi presisi yang sangat tinggi, sehingga lebih dari 99,99% dari piksel bersifat operasional untuk penggunaan yang efektif. Namun, mungkin terdapat beberapa bintik hitam kecil dan/atau bintik terang (warna putih, merah, biru, atau hijau) yang muncul terus-menerus pada layar LCD. Bintik-bintik ini merupakan hal yang normal dari proses produksi dan tidak mempengaruhi perekaman dengan cara apapun.

Bintik hitam

Bintik putih, merah, biru atau hijau

Catatan dalam penggunaan

Jangan melakukan hal berikut. Bila tidak,



media perekaman dapat mengalami kerusakan, gambar yang direkam tidak dapat diputar atau hilang, atau kegagalan fungsi lainnya dapat terjadi.

Mengenai buku petunjuk ini, ilustrasi dan tampilan di layar

Gambar contoh yang digunakan dalam buku



petunjuk ini untuk tujuan ilustrasi ditangkap dengan menggunakan kamera foto dijital, dan karenanya dapat tampak berbeda dari gambar dan indikator layar yang muncul sebenarnya

Page 4

pada camcorder anda. Dan, ilustrasi camcorder anda dan indikasi layarnya dapat diberi penekanan atau disederhanakan agar mudah dimengerti.



Desain dan spesifikasi camcorder anda dan aksesorisnya dapat berubah sewaktu-waktu tanpa pemberitahuan.



Dalam buku petunjuk ini, memori internal (model dengan memori internal) camcorder dan kartu memori disebut "media perekaman".



Dalam buku petunjuk ini, disk DVD yang direkam dengan kualitas gambar definition (HD) disebut disk perekam AVCHD.



Ilustrasi yang digunakan dalam buku petunjuk ini adalah berdasarkan HDR-PJ230E kecuali ditentukan lain.

Memilih komponen pada layar LCD

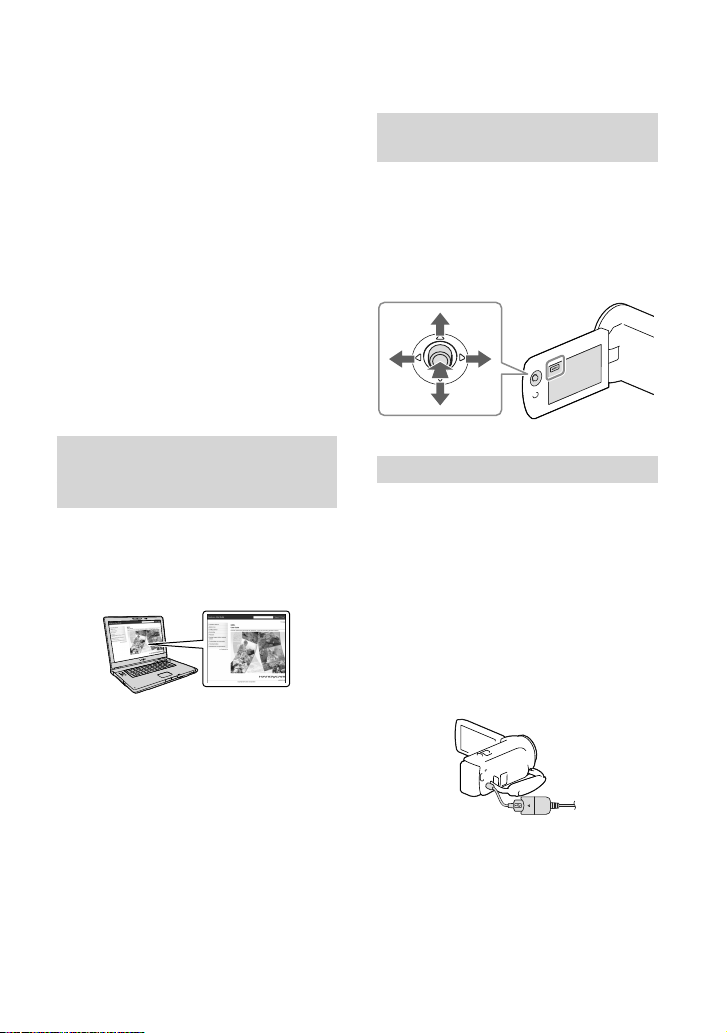

Gerakkan multi selektor ke arah /// untuk memilih komponen yang diinginkan, kemudian tekan bagian tengah selektor untuk menyelesaikan pemilihan.

Belajar lebih jauh mengenai camcorder (Manual Pengguna "Handycam")

Manual Pengguna "Handycam" adalah petunjuk penggunaan online. Lihatlah untuk instruksi mendalam mengenai banyak fungsi camcorder.

Akses halaman pendukung Sony.

http://www.sony.net/SonyInfo/ Support/

Pilih negara atau daerah.

Cari nama model camcorder

anda di dalam halaman pendukung.

Periksa nama model pada bagian bawah



camcorder anda

Komponen yang Tersedia

Angka dalam ( ) adalah jumlah yang tersedia.

 Camcorder (1)  Kabel HDMI (1)  Kabel pendukung sambungan USB (1)

Kabel pendukung sambungan USB dirancang



untuk digunakan hanya dengan camcorder ini saja. Gunakan kabel ini bila Kabel USB Terpasang (Built-in) terlalu pendek untuk sambungan.

 Baterai yang dapat diisi ulang NP-FV30 (1)  "Petunjuk Pengoperasian" (Buku petunjuk ini) (1)

Page 5

Hanya untuk HDR-CX280/CX280E/ CX290/CX290E/PJ220E/PJ230/PJ230E

 Adaptor AC (1)  Kabel power (1)

Catatan



Perangkat lunak "PlayMemories Home" dan "PlayMemories Home Help Guide" dapat diunduh dari situs web Sony (hlm. 27).

Page 6

Cara menggunakan buku petunjuk ini

Dalam buku petunjuk ini, perbedaan dalam spesifikasi untuk tiap model dijelaskan bersama-sama. Bila anda menemukan penjelasan "Model dengan ..." seperti di bawah, pastikan dalam bagian ini apakah berlaku pada camcorder anda.

odel dengan proyektor)

 (M 

(Model dengan sistem warna NTSC)

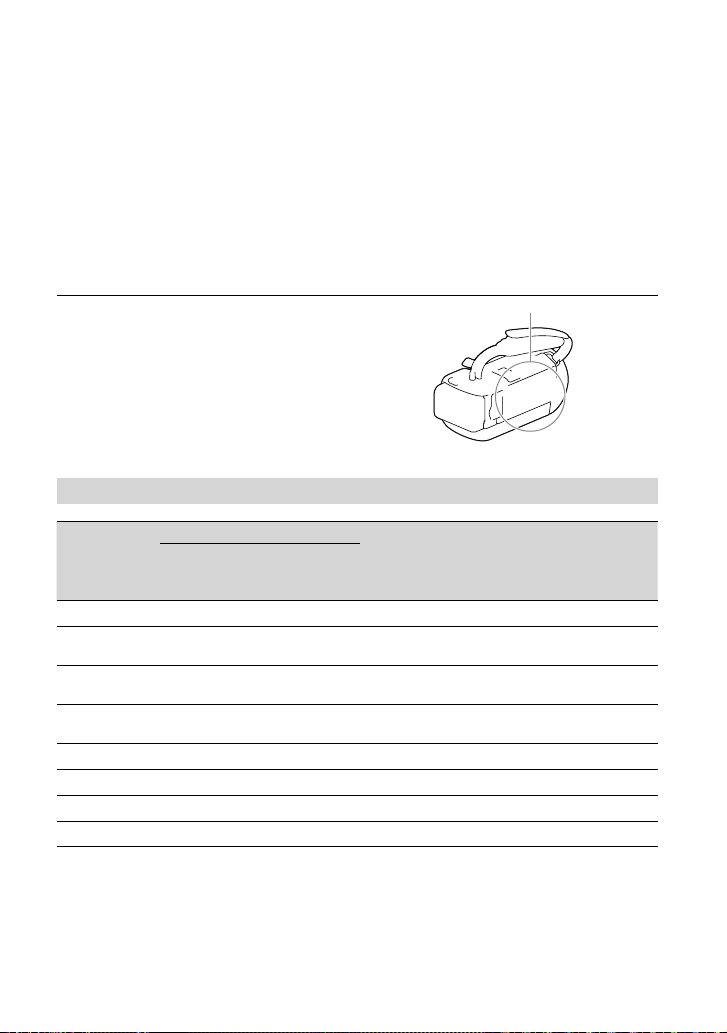

Untuk mengkonfirmasikan nama model camcorder anda

Lihat bagian bawah camcorder anda.

Perbedaan dalam fungsi

Nama model (HDR-xxx)

Nama model

HDR-CX220

HDR-CX220E/ PJ220E

HDR-CX230/ PJ230

HDR-CX230E/ PJ230E

HDR-CX280

HDR-CX280E

HDR-CX290

HDR-CX290E

Media perekaman

Memori

internal +

Kartu memori

 

 

       

Kartu memori

Bentuk sinyal

NTSC Input/Output Elektronik

PAL Output saja Elektronik

NTSC Input/Output Elektronik

PAL Output saja Elektronik

NTSC Input/Output Optikal

PAL Output saja Optikal

NTSC Input/Output Optikal

PAL Output saja Optikal

Sambungan

USB

SteadyShot

Page 7

Perbedaan dalam peralatan

Ilustrasi yang digunakan dalam buku petunjuk ini berdasarkan HDR-PJ230E.

Nama model Proyektor

HDR-CX220/CX220E/CX230/CX230E/CX280/ CX280E/CX290/CX290E

HDR-PJ220E/PJ230/PJ230E





Perbedaan dalam komponen yang tersedia

Nama model Adaptor AC Kabel power

HDR-CX220/CX220E/CX230/CX230E

HDR-CX280/CX280E/CX290/CX290E/ PJ220E/PJ230/PJ230E

Catatan



Untuk komponen berikut, penjelasan diterangkan dengan nama model.



uran Keselamatan (hlm. 2)



Bagian-bagian dan kontrol (hlm. 10)



Daftar menu (hlm. 34)



Spesifikasi (hlm. 44)

 

 

Page 8

Daftar Isi

Bacalah ini dahulu . . . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. 2

Belajar lebih jauh mengenai camcorder (Manual Pengguna "Handycam") . . . 4

Memilih komponen pada layar LCD . . . .. . . . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . 4

Komponen yang Tersedia .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . 4

Cara menggunakan buku petunjuk ini . . . . .. . . . .. . .. . . . .. . . . .. . .. . . . .. . . . .. . .. . . . .. . . . .. . .. . . . 6

Perbedaan dalam fungsi . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . 6

Perbedaan dalam peralatan .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . 7

Perbedaan dalam komponen yang tersedia . . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . 7

Bagian-bagian dan kontrol . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . 10

Langkah awal

Mengisi baterai .. . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . . 12

Memasang/Mengeluarkan baterai . . . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. 12

Mengisi baterai dengan menggunakan Adaptor AC

(Model dengan Adaptor AC) . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . 13

Mengisi baterai dengan menggunakan komputer anda . . . . .. . .. . . . .. . .. . . . .. . 13

Pengaturan . . . . . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . 15

Mempersiapkan camcorder anda . .. . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . 15

Mengubah media perekaman (Model dengan memori internal) . .. . . . .. . . . .. 15

Memasukkan sebuah kartu memori . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . 16

Perekaman/Pemutaran

Perekaman . . . . . .. . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . 18

Melakukan pembesaran . . . . . .. . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . 19

Pemutaran . .. . . . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . 21

Memutar gambar pada sebuah TV . . . . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . 23

Menggunakan proyektor yang terpasang di dalam (built-in)

(Model dengan proyektor) .. . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . . 24

Menyimpan film dan foto dengan komputer

Memutar gambar pada komputer . . . . . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. 26

Apa yang bisa anda lakukan dengan perangkat lunak

"PlayMemories Home" (Windows) . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . 26

Perangkat lunak untuk Mac . . .. . . . .. . .. . . . .. . . . .. . .. . . . .. . . . .. . .. . . . .. . . . .. . .. . . . .. . . 26

Mempersiapkan komputer (Windows) . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . . 27

Memeriksa sistem komputer . . .. . . . .. . .. . . . .. . . . .. . .. . . . .. . . . .. . .. . . . .. . . . .. . .. . . . .. . 27

Meng-instal perangkat lunak "PlayMemories Home" pada komputer

anda . . .. . .. . . . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . . 27

Page 9

Memulai perangkat lunak "PlayMemories Home" . . . .. . .. . . . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . . 29

Menyimpan gambar pada sebuah peralatan eksternal

Membuat disk dengan kualitas gambar standard definition (STD) dengan

perekam . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . 30

Menyimpan gambar pada peralatan media eksternal dengan high definition

(HD) image quality (model dengan Adaptor AC) . . . .. . .. . . . .. . .. . . . .. . . . .. . .. . . . .. . . . .. . .. 31

Mengubah camcorder anda

Menggunakan menu . .. . . . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. 33

Daftar menu . . . .. . .. . . . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . 34

Lainnya/Indeks

Penanganan masalah . .. . .. . . . .. . . . .. . .. . . . .. . . . .. . .. . . . .. . . . .. . .. . . . .. . . . .. . .. . . . .. . . . .. . .. . . . . 37

Tampilan diagnosa diri/Pesan peringatan . . . . . .. . .. . . . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . 38

Mengenai penanganan camcorder anda . . . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . 40

Spesifikasi . .. . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. 44

Indikator layar . . .. . .. . . . .. . .. . . . .. . .. . . . .. . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . 47

Indeks . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . . . .. . . . .. . . . . 49

Daftar Isi

Page 10

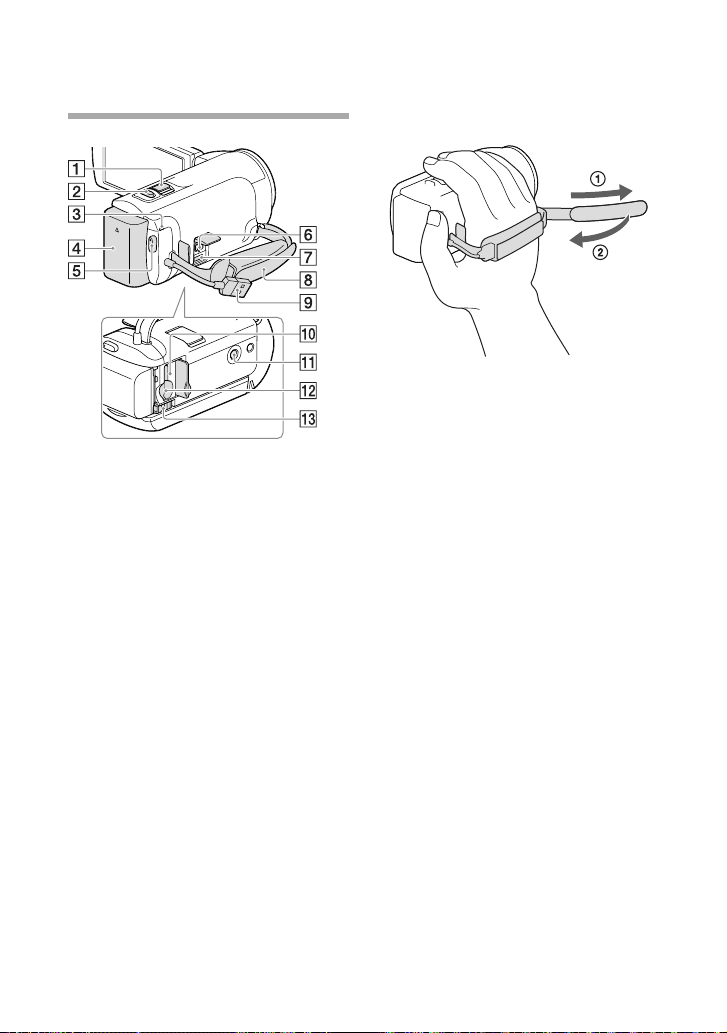

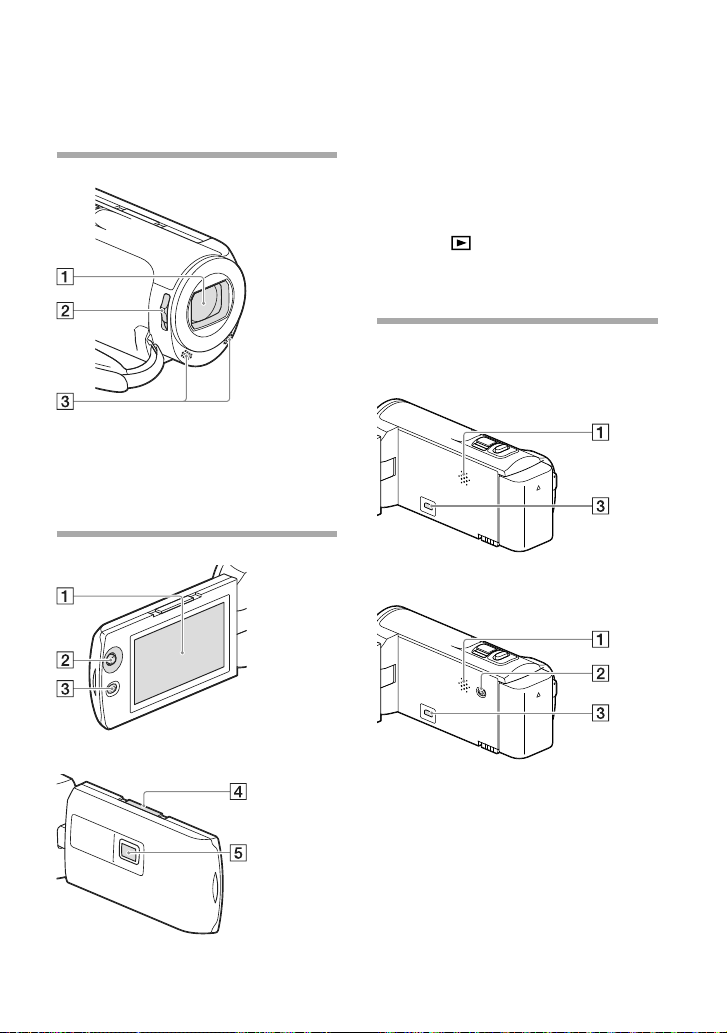

Bagian-bagian dan kontrol

Angka dalam ( ) adalah halaman referensi.



Lensa (lensa Carl Zeiss)



Tombol LENS COVER



Mikrofon yang terpasang di dalam

(built-in)



Layar LCD (15)

Bila anda memutar panel LCD 180 derajat ke sisi lensa, anda dapat menutup panel LCD dengan layar LCD menghadap keluar. Hal ini akan memudahkan selama operasi pemutaran.



Multi selektor (4)



Tombol (Tampilan Gambar)



Tuas PROJECTOR FOCUS (24)



Lensa proyektor (24)

HDR-CX220/CX220E/CX230/CX230E/ CX280/CX280E/CX290/CX290E

HDR-PJ220E/PJ230/PJ230E



Speaker



Tombol PROJECTOR (24)



Jack HDMI OUT (23)

Page 11



Tuas pembesaran (19)



Tombol PHOTO (18)



Lampu POWER/CHG (pengisian) (13)



Baterai (12)



Tombol START/STOP (18)



Jack DC IN (13)



Terminal Multi/Micro USB

Mendukung peralatan yang kompatibel dengan Micro USB.



Tali pegangan



Kabel USB Terpasang (Built-in) (13)



Lampu akses kartu memori (16)

Bila lampu menyala atau berkedip, camcorder sedang membaca atau menulis data.



Penerima Tripod

Pasanglah tripod (dijual terpisah: panjang sekrup harus kurang dari 5,5 mm).

Tergantung dari spesifikasi tripod, camcorder anda mungkin tidak terpasang dengan arah yang tepat.



Celah kartu memori (16)



Tuas pembuka BATT (baterai) (12)

Untuk mengencangkan tali pegangan

Page 12

Langkah awal

Mengisi baterai

Untuk informasi mengenai model camcorder anda, lihat halaman berikut: Fungsi dan perlengkapan  hlm.6 Komponen yang tersedia  hlm.7

Memasang/Mengeluarkan baterai

Tutup layar LCD dan pasang baterai.

Sejajarkan indentasi camcorder dan proyeksi



pada baterai, lalu geserlah baterai ke atas.



Untuk mengeluarkan baterai, tutuplah layar LCD, lalu geser tuas pelepas BATT (baterai) dan keluarkan baterai.

Baterai

Page 13

Mengisi baterai dengan menggunakan Adaptor AC (Model dengan Adaptor AC)

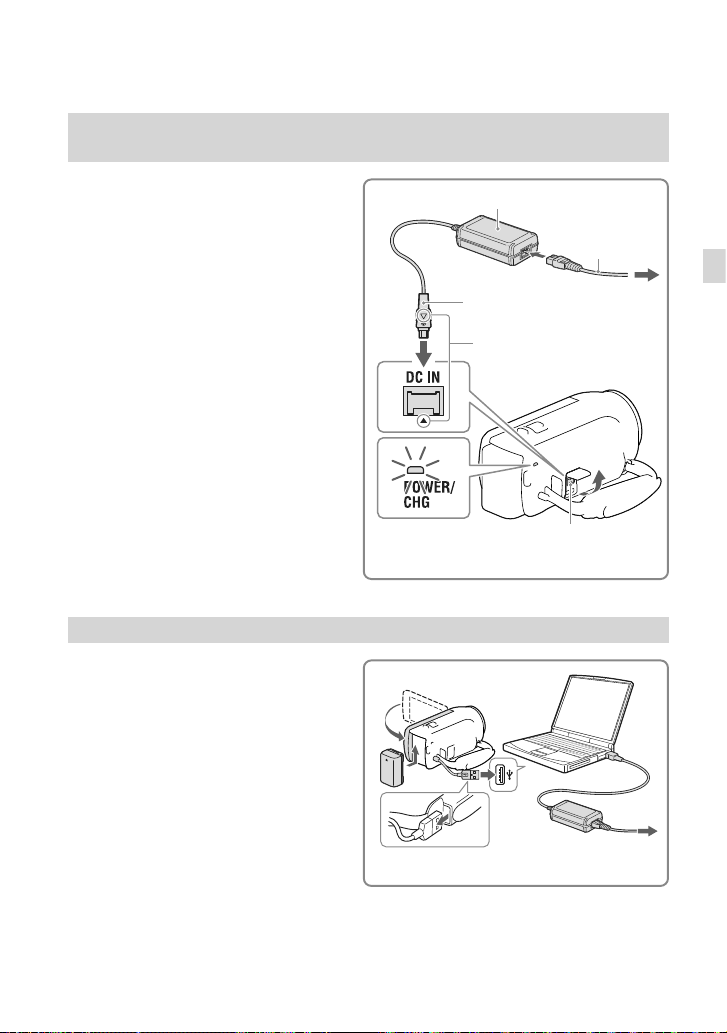

Hubungkan Adaptor AC () dan kabel power () ke camcorder anda dan stop kontak dinding.

Lampu POWER/CHG (pengisian) menyala



berwarna oranye.



Lampu POWER/CHG (pengisian) padam bila baterai telah terisi penuh.

Lampu POWER/ CHG (pengisian)

Steker DC

Mengisi baterai dengan menggunakan komputer anda

Hubungkan camcorder ke komputer yang sedang beroperasi dengan menggunakan Kabel USB Terpasang (Built-in).

Lampu POWER/CHG (pengisian) menyala



berwarna oranye.



Lampu POWER/CHG (pengisian) padam bila baterai telah terisi penuh.



Gunakan kabel pendukung sambungan USB bila Kabel USB Terpasang (Built-in) terlalu pendek untuk sambungan.

Kabel USB Terpasang (Built-in)





Ke stop kontak

dinding

Sejajarkan tanda  pada steker DC dengan yang ada pada jack DC IN

Jack DC IN

Ke stop kontak

dinding

Langkah awal

Page 14

Untuk mengisi baterai dengan menggunakan pengisi USB/Adaptor AC AC-UD10 (dijual terpisah)

Anda dapat mengisi baterai dengan menghubungkan Kabel USB Terpasang (Built-in) ke stop kontak dinding dengan menggunakan sebuah pengisi USB /Adaptor AC AC-UD10 (dijual terpisah). Anda tidak dapat menggunakan perangkat suplai power portable Sony CP-AH2R, CP-AL, atau AC-UP100 (dijual terpisah) untuk mengisi camcorder.

Catatan



Dalam pengaturan awal yang ditetapkan, power akan mati secara otomatis bila anda tidak mengoperasikan camcorder anda selama kira-kira 2 menit, untuk menyimpan tenaga baterai ([Hemat

ya], hlm. 36).

Waktu pengisian

Perkiraan waktu yang dibutuhkan (menit) bila anda mengisi baterai NP-FV30 yang kosong hingga penuh (tersedia).

la menggunakan Adaptor AC (model dengan Adaptor AC): 115 menit

Bi Bila menggunakan komputer anda yang terhubung dengan Kabel USB Terpasang (Built-in)*: 150

menit

Waktu pengisian yang ditunjukkan di tabel di atas diukur saat mengisi camcorder pada suhu 25 °C. Anda dianjurkan untuk mengisi baterai pada kisaran suhu 10 °C hingga 30 °C.

* Waktu pengisian diukur tanpa menggunakan kabel pendukung sambungan USB.

Page 15

Pengaturan

Untuk informasi mengenai model camcorder anda, lihat halaman berikut: Fungsi dan perlengkapan  hlm.6 Komponen yang tersedia  hlm.7

Mempersiapkan camcorder anda

Buka layar LCD camcorder anda

dan hidupkan power.

Untuk mematikan power, tutuplah layar



LCD.

Pilih bahasa yang diinginkan, area

geografis, dan waktu dengan menggunakan multi-selektor.

Untuk mematikan nada bunyi

Pilih  [Setup]  [ Pengaturan Umum]  [Bip]  [Nonaktif].

Langkah awal

Catatan



Tanggal, waktu dan kondisi perekaman direkam secara otomatis pada media perekaman. Tidak ditampilkan selama perekaman. Namun, anda dapat memeriksanya sebagai [Kode Data] selama pemutaran. Untuk menampilkannya, pilih Data]  [Tanggal/Waktu].

 [Setup]  [ P’aturan Pemutaran]  [Kode

Mengubah media perekaman (Model dengan memori internal)

Dalam pengaturan awal yang ditetapkan, foto direkam pada memori internal. Anda dapat mengubah media perekaman ke kartu memori. Pilih diinginkan.

 [Setup]  [ Pengaturan Media]  [Pilih Media]  bahasa yang

Page 16

Memasukkan sebuah kartu memori

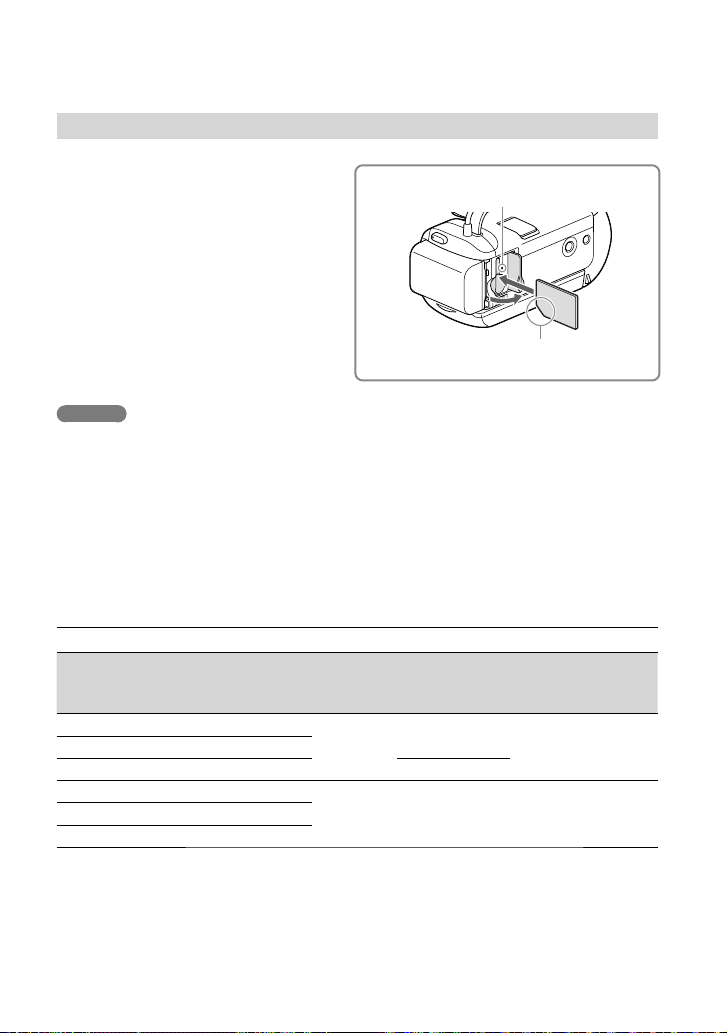

Buka tutupnya, dan masukkan kartu memori hingga berbunyi klik.

Untuk mengeluarkan kartu memori, tekan pelan



kartu memori ke dalam satu kali.

Masukkan kartu dengan ujung tumpul dengan arah yang digambarkan.

Catatan



Untuk memastikan pengoperasian kartu memori yang stabil, anda dianjurkan untuk memformat kartu

ori dengan camcorder anda sebelum penggunaan pertama (hlm. 35). Dengan memformat kartu

mem memori akan menghapus semua data yang disimpan di dalamnya dan data tidak bisa dipulihkan kembali. Simpanlah data penting anda dalam PC anda, dll.



Pastikan arah kartu memori. Bila anda memasukkan kartu memori secara paksa dengan arah yang salah, kartu memori, celah kartu memori, atau data gambar dapat mengalami kerusakan.



Saat memasukkan atau mengeluarkan kartu memori, berhati-hatilah agar kartu memori tidak keluar dan terjatuh.

Lampu akses

Jenis kartu memori yang dapat anda gunakan dengan camcorder anda

Kelas

(pengoperasian

terverifikasi)

Hingga 32 GB

"Memory Stick PRO Duo" (Mark2)

"Memory Stick PRO-HG Duo"

Kecepatan

—

"Memory Stick XC-HG Duo" Hingga 64 GB

Kartu memori SD

Kartu memori SDXC

Pengoperasian dengan semua kartu memori tidak dijamin.



Class 4 atau

lebih cepat

Hingga 64 GB Kartu SDKartu memori SDHC

Kapasitas

Dijelaskan dalam

buku petunjuk ini

"Memory Stick PRO

Duo"

Page 17

Catatan



Sebuah MultiMediaCard tidak dapat digunakan dengan camcorder ini.



Film yang direkam pada kartu memori "Memory Stick XC-HG Duo" dan SDXC tidak dapat di-import ke atau diputar ulang pada komputer atau peralatan AV yang tidak mendukung sistem file exFAT* dengan menghubungkan camcorder ke peralatan ini dengan kabel USB. Pastikan terlebih dahulu bahwa peralatan penghubung mendukung sistem exFAT. Bila anda menghubungkan peralatan yang tidak mendukung sistem exFAT dan layar format muncul, jangan jalankan format. Semua data yang sudah direkam akan hilang.

* exFAT adalah sistem file yang digunakan untuk kartu memori "Memory Stick XC-HG Duo" dan SDXC.

Langkah awal

Page 18

Perekaman/Pemutaran

Perekaman

Untuk informasi mengenai model camcorder anda, lihat halaman berikut: Fungsi dan perlengkapan  hlm.6 Komponen yang tersedia  hlm.7

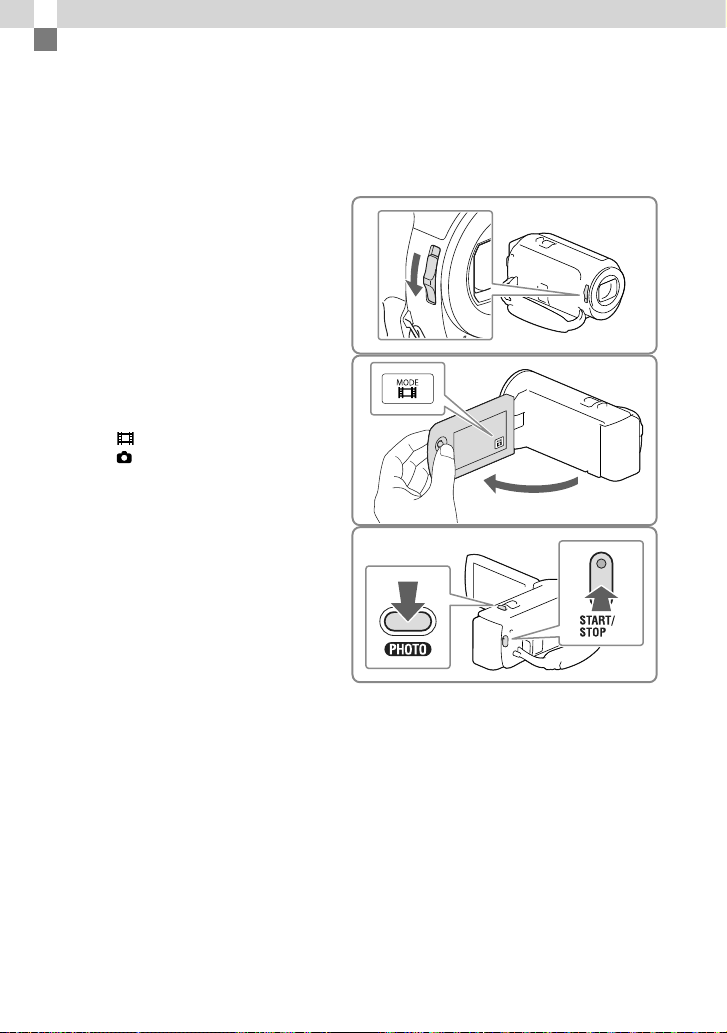

Buka penutup lensa.

Buka tutup LCD dan pilih [MODE]

 mode pemotretan yang diinginkan.

Film: Foto:

Film:

Tekan START/STOP.

Anda bisa merekam foto selama



perekaman film dengan menekan PHOTO (Dual Capture).

Foto: Tekan PHOTO.

Page 19

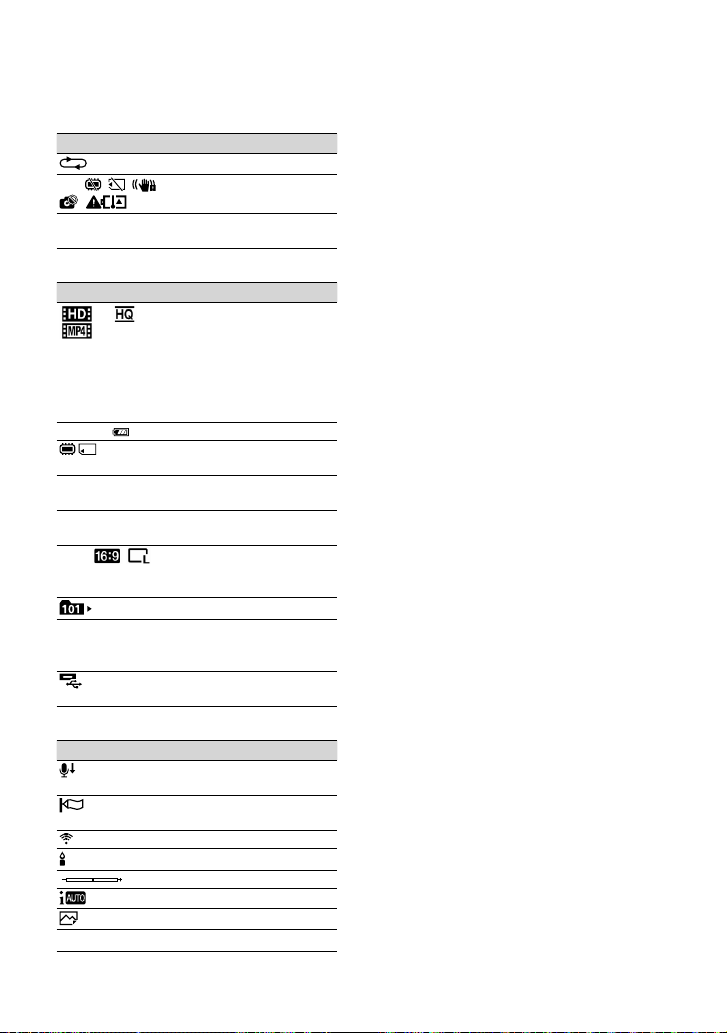

Untuk menampilkan komponen pada Layar LCD

Komponen pada layar LCD menghilang bila anda tidak mengoperasikan camcorder selama beberapa detik setelah anda menghidupkan camcorder atau mengganti antara mode perekaman film dan pemotretan foto.

Anda dapat menampilkan ikon dan indikator dengan menekan multi-selektor bila tidak ditampilkan.

Catatan



Status berikut akan ditampilkan bila data masih sedang ditulis ke dalam media perekaman setelah perekaman selesai. Selama waktu ini, camcorder jangan terkena kejut atau getaran, atau mengeluarkan baterai atau Adaptor AC.



mpu akses (hlm. 16) menyala atau berkedip



Ikon media di kanan atas layar LCD berkedip

Melakukan pembesaran

Gerakkan tuas pembesaran untuk memperbesar atau memperkecil ukuran gambar.

W (Sudut lebar): Tampilan kisaran lebih lebar T (Telefoto): Tampilan dekat

Perekaman/Pemutaran

Dalam pengaturan awal yang ditetapkan, anda bisa memperbesar gambar hingga berikut ini:



27 kali zoom optikal (model dengan elektronik SteadyShot)



50 kali zoom ekstensi (model dengan optikal SteadyShot)



Gerakkan tuas pembesaran secara perlahan untuk pembesaran secara perlahan. Gerakkan lebih jauh untuk melakukan pembesaran dengan cepat.

Page 20

Untuk lebih memperbesar gambar (Extended Zoom) (Model dengan elektronikSteadyShot)

Set [ SteadyShot] ke [Standar] atau [Nonaktif] (hlm. 34).

Anda bisa memperbesar gambar hingga 32 kali ukuran aslinya dengan memperluas sudut lebar.



Memilih pengaturan yang sesuai secara otomatis untuk situasi perekaman (Otomatis Pintar)

Pilih  [Aktif]  pada layar perekaman film atau foto, lalu arahkan camcorder anda ke subjek dan rekamlah.

Page 21

Pemutaran

00:00:00

1 1 2013 1 2

1 18 2013 1 19

Untuk informasi mengenai model camcorder anda, lihat halaman berikut: Fungsi dan perlengkapan  hlm.6 Komponen yang tersedia  hlm.7

Anda bisa mencari gambar rekaman berdasarkan tanggal dan waktu perekaman (Event View).

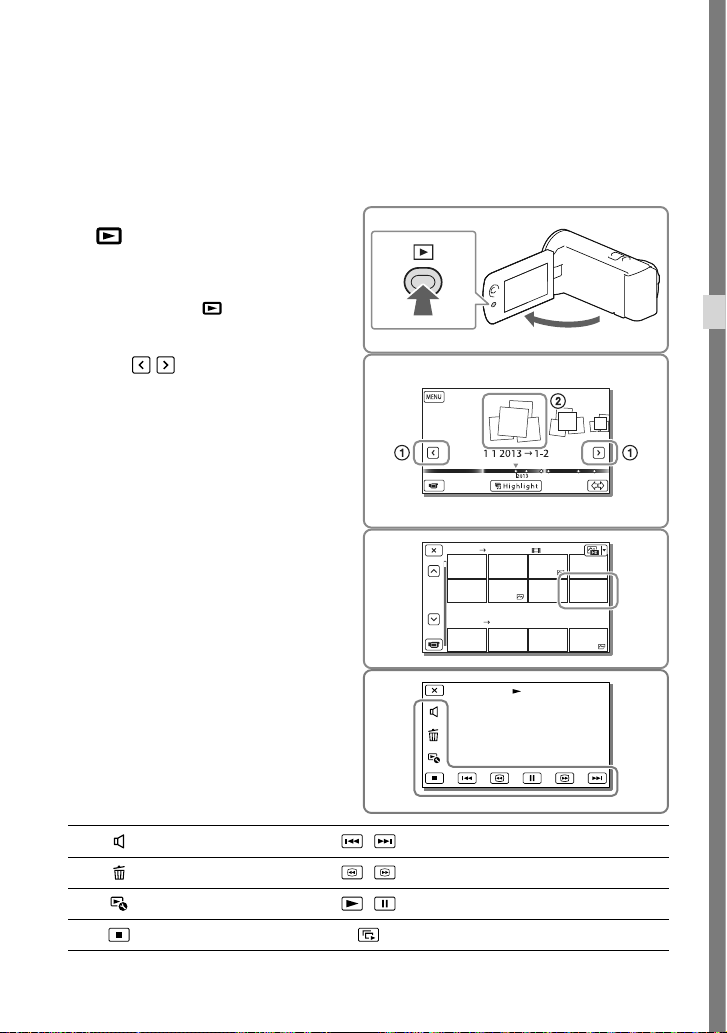

Buka tutup LCD dan tekan tombol

pada camcorder untuk masuk

ke mode pemutaran.

Anda bisa memasuki mode pemutaran



dengan memilih

Pilih / untuk memindahkan

acara yang diinginkan ke bagian tengah () dan kemudian pilihlah ().

Camcorder menampilkan gambar rekaman



sebagai sebuah acara secara otomatis, berdasarkan tanggal dan waktu.

Pilih gambar.

Camcorder memutar dari gambar yang



dipilih hingga gambar terakhir dalam acara.

pada layar LCD.

Perekaman/Pemutaran

Pilih tombol yang tepat pada

layar LCD untuk berbagai operasi pemutaran.

Volume

Hapus

Beberapa tombol yang dijelaskan di atas mungkin tidak muncul, tergantung dari gambar yang sedang



diputar.

Konteks

Berhenti Putar/hentikan presentasi gambar

Sebelum/Berikut

Mundur cepat/Maju cepat

Putar/Tunda

Page 22

Sambil anda mengulang memilih / selama pemutaran, film diputar kira-kira 5 kali lebih cepat 



sekitar 10 kali  sekitar 30 kali  sekitar 60 kali.

 

/ selama tunda untuk memutar film dengan lambat.

Pilih Untuk mengulangi presentasi gambar, pilih

 [P. Presengambar] bila dipilih dengan tombol

Ganti Jenis Gambar.

Catatan



Untuk mencegah data gambar anda hilang, simpanlah semua gambar rekaman anda pada media

ternal secara berkala. (hlm. 31)



Dalam pengaturan awal yang ditetapkan, film demonstrasi yang diproteksi akan direkam lebih dahulu (HDR-PJ230/PJ230E).

Untuk memutar ulang gambar dengan peralatan lain



Anda mungkin tidak dapat memutar dengan normal gambar yang direkam pada camcorder anda dengan peralatan lain. Dan juga, anda mungkin tidak dapat memutar gambar yang direkam pada peralatan lain dengan menggunakan camcorder anda.



Film dengan kualitas gambar standard definition (STD) yang direkam pada kartu memori SD tidak dapat diputar pada peralatan AV milik produsen lain.

Untuk menghapus gambar

Pilih pada layar pemutaran film atau foto.

Page 23

Memutar gambar pada sebuah TV

Untuk informasi mengenai model camcorder anda, lihat halaman berikut: Fungsi dan perlengkapan  hlm.6 Komponen yang tersedia  hlm.7

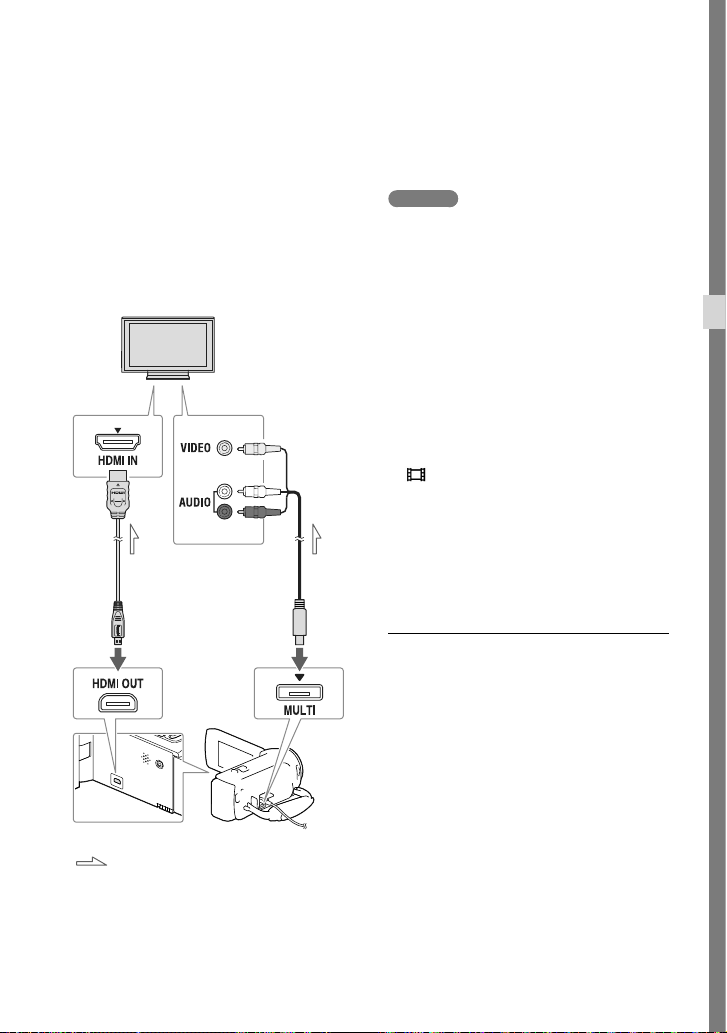

SambunganMetode sambungan dan kualitas gambar yang dilihat pada layar TV berbeda tergantung dari jenis TV yang terhubung, dan penghubung yang digunakan.

High

definition

Kabel HDMI (tersedia)

Aliran sinyal

Ganti input pada TV ke jack yang

terhubung.

Standard definition

Kuning

Putih

Merah

Kabel AV

(dijual

terpisah)

Memutar film atau foto pada

camcorder (hlm. 21).

Catatan



Lihat juga petunjuk penggunaan pada TV.



Anda harus menggunakan Adaptor AC sebagai sumber power (model dengan Adaptor AC) (hlm. 13).



Bila TV tidak memiliki jack input HDMI, gunakan Kabel A/V (dijual terpisah) untuk sambungan.



Bila film direkam dengan kualitas gambar high definition (STD), film diputar ulang dalam kualitas gambar standard definition (STD) bahkan pada TV high definition.



Bila anda memutar film dengan kualitas gambar standard definition (STD) pada TV 4:3 yang tidak kompatibel dengan sinyal 16:9, set

Mode Lebar] ke [4:3] untuk merekam film

[ dengan rasio aspek 4:3.



Bila anda menghubungkan camcorder anda ke TV dengan menggunakan lebih dari satu jenis kabel untuk meng-output gambar, output HDMI akan diprioritaskan.

Mengenai "Photo TV HD"

Camcorder anda kompatibel dengan standar "Photo TV HD". Dengan "Photo TV HD", anda bisa mendapatkan penggambaran tekstur dan warna halus yang berdetil tinggi, dan mirip dengan foto. Dengan menyambungkan peralatan Sony yang kompatibel dengan Photo TV HD dengan menggunakan kabel HDMI anda dapat menikmati sebuah dunia foto yang baru dalam kualitas penuh HD yang mempesona.

* TV secara otomatis akan berganti ke mode yang

sesuai saat menampilkan foto.

Perekaman/Pemutaran

Hubungkan camcorder ke TV.

Page 24

Menggunakan proyektor yang terpasang di dalam (built-in)

proyektor)

Untuk informasi mengenai model camcorder anda, lihat halaman berikut: Fungsi dan perlengkapan  hlm.6 Komponen yang tersedia  hlm.7

Anda bisa menggunakan permukaan rata seperti tembok sebagai layar untuk melihat gambar yang direkam dengan menggunakan proyektor yang terpasang di dalam (built-in).

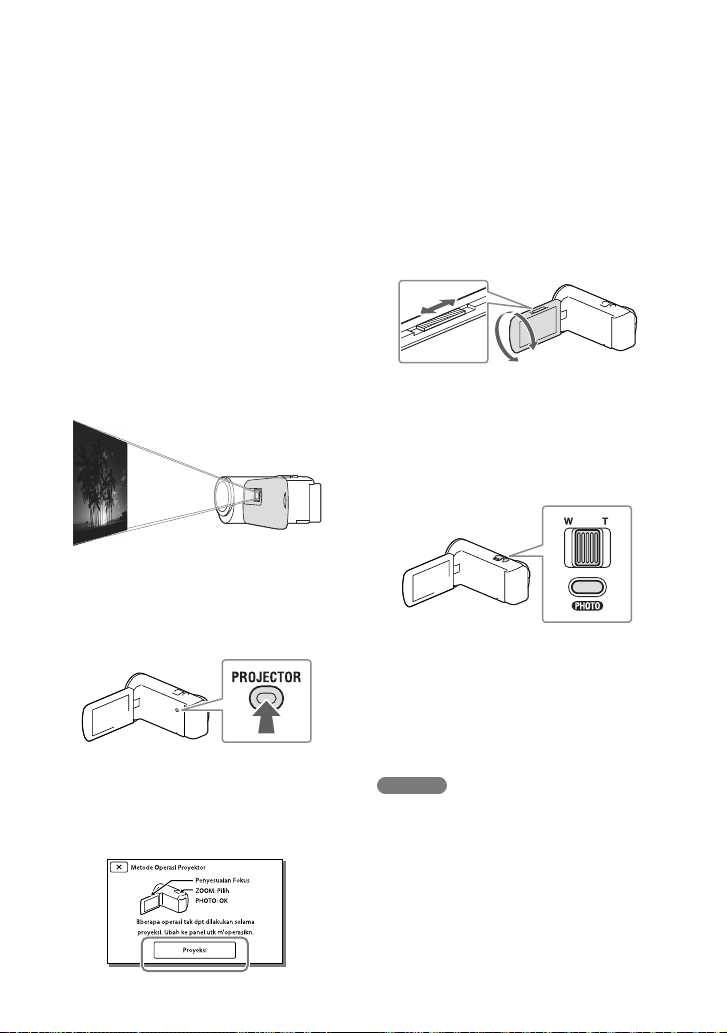

Hadapkan lensa proyektor ke

sebuah permukaan, seperti tembok, lalu tekan PROJECTOR.

(Model dengan

Layar ini muncul saat pertama kali anda



menggunakan proyektor yang terpasang di dalam (built-in) setelah camcorder dihidupkan.

Atur fokus gambar yang

diproyeksi dengan menggunakan tuas PROJECTOR FOCUS.

Gerakkan bingkai pemilihan

dengan menggunakan tuas pembesaran, lalu tekan PHOTO.

Tuas pembesaran

Tombol PHOTO

Bila layar panduan

pengoperasian muncul, pilih [Proyeksi].

Anda juga bisa menggunakan multi-



selektor untuk pengoperasian di atas selama sedang memproyeksikan gambar.



Untuk mematikan proyektor, tekan PROJECTOR.

Catatan



Layar LCD padam selama sedang memproyeksikan gambar.



Berhati-hatilah dengan pengoperasian atau situasi berikut selama menggunakan proyektor.



Pastikan untuk tidak memproyeksikan gambar ke mata.



Pastikan untuk tidak menyentuh lensa proyektor.



Layar LCD dan lensa proyektor menjadi hangat selama digunakan.

Page 25

Penggunaan proyektor mempersingkat usia



baterai (dianjurkan menggunakan Adaptor AC yang tersedia).



Pengoperasian berikut tidak tersedia selama anda sedang menggunakan proyektor.



Output Putar Ulang Highlight ke peralatan seperti TV



Pengoperasian camcorder dengan layar LCD ditutup



Beberapa fungsi lainnya



Bila gambar yang diproyeksikan berisi banyak warna hitan, dapat muncul ketidakmerataan yang berwarna tipis. Hal ini disebabkan oleh pantulan cahaya di lensa proyektor dan bukan kegagalan fungsi.

Perekaman/Pemutaran

Page 26

Menyimpan film dan foto dengan komputer

Memutar gambar pada komputer

Dengan perangkat lunak "PlayMemories Home", anda bisa meng-import film dan gambar foto ke komputer anda untuk digunakan dengan berbagai cara.

Apa yang bisa anda lakukan dengan perangkat lunak "PlayMemories Home" (Windows)

Lihat di Kalender

Meng-import gambar dari camcorder

Membuat disk

Mengunggah gambar ke layanan online

Men-share gambar dalam "PlayMemories Online"

"PlayMemories Home" dapat diunduh dari URL berikut. www.sony.net/pm

Catatan



Sebuah koneksi Internet diperlukan untuk meng-instal "PlayMemories Home".



Sebuah koneksi Internet diperlukan untuk menggunakan "PlayMemories Online" dan layanan online lainnya. Layanan tersebut mungkin tidak tersedia di beberapa negara/daerah.

Perangkat lunak untuk Mac

Perangkat lunak "PlayMemories Home" tidak didukung dengan komputer Mac. Untuk mengimport gambar dari camcorder ke Mac anda dan memutarnya, gunakan perangkat lunak yang tepat pada Mac anda. Untuk lebih detil, kunjungi URL berikut. http://www.sony.co.jp/imsoft/Mac/

Page 27

Mempersiapkan komputer

(Windows)

Memeriksa sistem komputer

OS*

Microsoft Windows XP SP3*2/Windows Vista

SP2

/Windows 7 SP1/Windows 8

CPU

Intel Core Duo 1,66 GHz atau lebih cepat, atau Intel Core 2 Duo 1,66 GHz atau lebih cepat (Intel Core 2 Duo 2,26 GHz atau lebih cepat diperlukan saat memproses film FX atau FH, dan Intel Core 2 Duo 2,40 GHz atau lebih cepat diperlukan selama sedang memproses film PS.)

Memori

Windows XP: 512 MB atau lebih (dianjurkan 1 GB atau lebih) Windows Vista/ Windows 7/Windows 8: 1

GB atau lebih

Hard disk

Volume disk yang diperlukan untuk instalasi: Sekitar 500 MB

Tampilan

Minimum 1.024 × 768 dot

Instalasi standar diperlukan. Pengoperasian

tidak dijamin bila OS di atas sudah di-upgrade atau berada dalam lingkungan multi-boot.

Tidak dilengkapi dengan edisi 64-bit dan Starter (Edition). Windows Image Mastering API (IMAPI) Ver.2.0 atau lebih baru diperlukan untuk menggunakan fungsi pembuatan disk, dll.

Tidak dilengkapi dengan Starter (Edition).

Dianjurkan menggunakan prosesor yang lebih cepat.

Catatan

Pengoperasian dengan seluruh lingkungan



komputer tidak dijamin.

Meng-instal perangkat lunak "PlayMemories Home" pada komputer anda

Akses situs unduh berikut

dengan menggunakan browser Internet di komputer anda, lalu klik [Install]  [Jalankan].

www.sony.net/pm

Instal sesuai petunjuk di layar.

Bila petunjuk di layar muncul dan



meminta anda untuk menghubungkan camcorder ke komputer, hubungkan camcorder ke komputer anda dengan kabel USB Terpasang (built-in).

Kabel USB Terpasang (Built-in)



Bila instalasi selesai, "PlayMemories Home" dimulai.

Catatan dalam penggunaan



Bila perangkat lunak "PlayMemories Home" sudah di-instal pada komputer anda, daftarkan camcorder anda dengan perangkat lunak Fungsi-fungsi yang dapat digunakan dengan camcorder ini akan tersedia.

Menyimpan film dan foto dengan komputer

Page 28

Bila perangkat lunak "PMB (Picture Motion



Browser)" sudah di-instal pada komputer anda, perangkat lunak tersebut akan ditimpa (overwrite) oleh perangkat lunak "PlayMemories Home". Dalam kasus ini, anda tidak dapat menggunakan beberapa fungsi yang dulunya tersedia dengan "PMB" dengan perangkat lunak "PlayMemories Home" ini.

Untuk melepaskan sambungan camcorder anda dari komputer

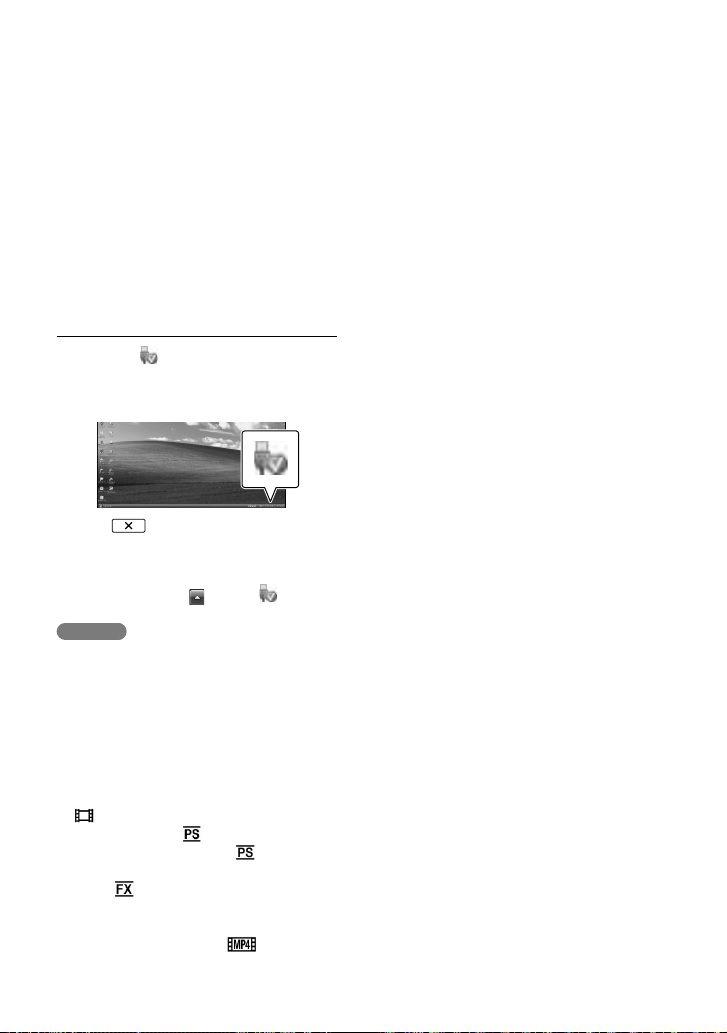

1 Klik ikon pada bagian kanan bawah

dari desktop komputer  [Safely remove USB Mass Storage Device].

2 Pilih  [Ya] pada layar camcorder.

3 Lepaskan sambungan kabel USB.

Bila anda sedang menggunakan Windows 7



atau Windows 8, klik

Catatan



Bila anda mengakses camcorder dari komputer, gunakan perangkat lunak "PlayMemories Home". Pengoperasian tidak dijamin bila anda mengoperasikan data dengan menggunakan perangkat lunak selain perangkat lunak "PlayMemories Home" atau anda langsung mengubah file dan folder dari komputer.



Gambar tidak dapat disimpan ke beberapa disk tergantung dari konfigurasi yang dipilih dalam

Mode REC]. Film yang direkam dalam

[ mode [Kualitas 60p warna NTSC) / [Kualitas 50p dengan sistem warna PAL) atau [Kualitas Trtnggi

] hanya dapat disimpan pada disk

Blu-ray.



Anda tidak dapat membuat disk dengan film yang direkam dalam mode [

, lalu klik .

](model dengan sistem

](model

MP4].

Camcorder secara otomatis membagi



sebuah file gambar yang melebihi 2 GB dan menyimpan bagian-bagian tersebut sebagai file terpisah. Semua file gambar dapat ditampilkan sebagai file terpisah pada komputer, namun, file akan diatur dengan tepat oleh fungsi impor dan pemutaran ulang dari camcorder atau perangkat lunak "PlayMemories Home".

Page 29

Memulai perangkat lunak "PlayMemories Home"

Klik dua kali ikon "PlayMemories

Home" pada layar komputer.

Bila menggunakan Windows 8, pilihlah



ikon [PlayMemories Home] dari layar mulai.

Klik dua kali ikon short-cut

"PlayMemories Home Help Guide" pada layar komputer untuk melihat cara menggunakan "PlayMemories Home".

Menyimpan film dan foto dengan komputer

Bila menggunakan Windows 8, pilih



[PlayMemories Home Help Guide] dari menu help dari "PlayMemories Home".



Bila ikon tidak ditampilkan pada layar komputer, klik [Start]  [All Programs]  [PlayMemories Home]  komponen yang diinginkan.



Untuk lebih detil mengenai "PlayMemories Home", pilih Help Guide") pada perangkat lunak atau kunjungi halaman pendukung "PlayMemories Home" (http://www.sony. co.jp/pmh-se/).

("PlayMemories Home

Page 30

Menyimpan gambar pada sebuah peralatan eksternal

Membuat disk dengan kualitas gambar standard definition (STD) dengan perekam

Untuk informasi mengenai model camcorder anda, lihat halaman berikut: Fungsi dan perlengkapan  hlm.6 Komponen yang tersedia  hlm.7

Hubungkan camcorder anda ke perekam disk dengan Kabel AV (dijual terpisah). Anda bisa menyalin gambar yang diputar ulang pada camcorder anda pada disk atau kaset video.

Catatan



Anda perlu menghubungkan camcorder anda ke stop kontak dinding dengan menggunakan Adaptor AC saat menjalankan operasi ini (model dengan Adaptor AC) (hlm. 13).



Lihat juga petunjuk penggunaan yang tersedia bersama-sama dengan peralatan yang terhubung.



Anda tidak dapat menyalin gambar ke perekam yang terhubung dengan kabel HDMI.



Karena penyalinan dilakukan melalui transfer data analog, kualitas gambar mungkin menurun.



Film dengan kualitas gambar high definition (HD) akan disalin dengan kualitas gambar standard definition (STD).



Bila anda sedang menghubungkan perangkat monaural, hubungkan ujung kuning dari Kabel AV (dijual terpisah) ke jack input video, dan ujung putih (saluran kiri) atau ujung merah (saluran kanan) ke jack input audio pada perangkat.

Masukkan media perekaman

ke dalam peralatan perekaman (perekam disk, dll.).

Bila peralatan rekaman anda memiliki



pemilih input, setellah ke mode input.

Hubungkan camcorder anda ke

perekam disk dengan Kabel AV (dijual terpisah).

Kabel AV

(dijual terpisah)

Merah Putih Kuning

Aliran sinyal

Hubungkan camcorder anda ke jack input



perangkat perekaman.

Mulailah pemutaran pada

camcorder anda, dan rekamlah pada perangkat rekaman.

Bila dubbing sudah selesai,

hentikan perangkat perekaman, dan kemudian camcorder anda.

Page 31

Menyimpan gambar pada peralatan media



Menyalin informasi tanggal dan waktu: [Kode



Data] (hlm. 35)



Menggunakan perangkat tampilan ukuran layar 4:3: [Jenis TV] (hlm. 35)

eksternal dengan high definition (HD) image quality

dengan Adaptor AC)

Untuk informasi mengenai model camcorder anda, lihat halaman berikut: Fungsi dan perlengkapan  hlm.6 Komponen yang tersedia  hlm.7

Anda dapat menyimpan film dan foto ke dalam media eksternal (perangkat penyimpan USB) seperti drive hard disk eksternal. Fungsi berikut akan tersedia setelah anda menyimpan gambar anda pada peralatan media eksternal.

Anda dapat menghubungkan camcorder anda



dan perangkat media eksternal, lalu memutar ulang gambar yang disimpan pada perangkat media eksternal.



Anda dapat menghubungkan komputer anda dan perangkat media eksternal dan mengimpor gambar ke komputer anda dengan menggunakan perangkat lunak "PlayMemories

ome" (hlm. 29).

Catatan



Untuk operasi ini, anda memerlukan Kabel Adaptor USB VMC-UAM2 (dijual terpisah).



Hubungkan Adaptor AC dan kabel power ke jack DC IN pada camcorder anda dan stop kontak dinding.



Lihat juga petunjuk penggunaan yang tersedia bersama-sama dengan peralatan media eksternal.

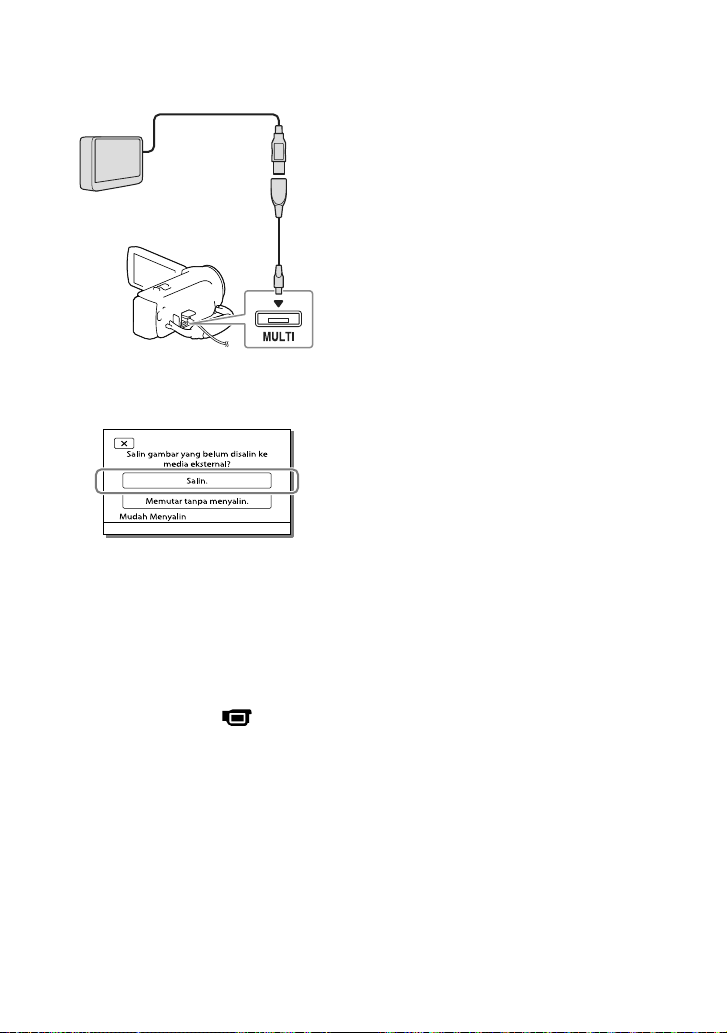

Hubungkan camcorder anda

dan peralatan media eksternal dengan menggunakan Kabel Adaptor USB (dijual terpisah).

(model

Menyimpan gambar pada sebuah peralatan eksternal

Page 32

Kabel Adaptor USB

VMC-UAM2

(dijual terpisah)

Pilih [Salin.] pada layar

camcorder.

Film dan foto yang disimpan pada media



perekaman, dan belum disimpan di peralatan media eksternal dapat disimpan pada peralatan media yang terhubung pada saat ini.



Pengoperasian ini tersedia hanya bila ada gambar yang baru direkam dalam camcorder anda.



Untuk melepaskan sambungan peralatan media eksternal, pilih camcorder ada dalam mode standby pemutaran (Event View atau Indeks Acara ditampilkan).

selama

Page 33

Mengubah camcorder anda

Menggunakan menu

Camcorder memiliki berbagai komponen menu di dalam masing-masing 6 kategori menu.

Mode Pemotretan

Kamera/Mik

Kualitas Gbr/Ukuran

Fungsi Putar ulang

Edit/Salin

Setup

Pilih .

Pilih sebuah kategori.

Pilih komponen menu yang anda

inginkan.

Catatan



Pilih menu atau untuk kembali ke layar menu sebelumnya.

untuk menyelesaikan pengaturan

Untuk menemukan komponen menu dengan cepat

Menu [Kamera/Mik] dan [Setup] memiliki sub kategori. Pilih ikon sub-kategori sehingga tampilan layar LCD menampilkan daftar menu dalam sub-kategori yang dipilih.

Ikon sub-kategori

Bila anda tidak dapat memilih sebuah komponen menu

Komponen menu yang diberi warna abuabu atau pengaturan tidak tersedia. Bila anda memilih komponen menu berwarna abu-abu, camcorder anda menampilkan alasan mengapa anda tidak dapat memilih komponen menu atau petunjuk di mana anda bisa menset komponen menu.

Mengubah camcorder anda

Menarik

komponen

menu ke atas

atau bawah

Page 34

Daftar menu

Mode Pemotretan

Film .............................................. Merekam film.

Foto .............................................. Memotret foto.

Kamera/Mik

Pengaturan Manual

White Balance ................. Mengatur keseimbangan warna terhadap lingkungan perekaman.

Eksposur ........................... Mengatur kecerahan film dan foto. Bila anda memilih [Manual], atur

Fokus .................................Atur fokus secara manual. Bila anda memilih [Manual], pilih

Low Lux ............................. Merekam gambar warna terang dalam kondisi rendah cahaya.

Pengaturan Kamera

Pilihan Pmandangan ....Memilih sebuah pengaturan perekaman yang tepat sesuai jenis adegan,

Fungsi Pudar ........... Memperjelas atau mengaburkan gambar.

Timer Otomatis ...... Menset timer otomatis saat camcorder anda berada dalam mode

Tele Makro ....................... Memfokuskan pada subjek dengan latar belakang dikaburkan.

SteadyShot ..............Menset fungsi SteadyShot saat sedang merekam film.

SteadyShot*1 ........... Menset fungsi SteadyShot selama sedang memotret foto.

Zoom Digital ................... Menset level pembesaran maksimum dari zoom dijital.

Cahaya Latar Oto ........... Mengatur pencahayaan untuk subjek dengan cahaya latar secara otomatis.

Wajah

Deteksi Wajah ................. Secara otomatis mendeteksi wajah.

Rana Senyuman ............. Secara otomatis mengambil potret kapanpun senyuman terdeteksi.

Snsitiv. Dtks Snyman .... Menset sensitivitas deteksi senyuman dengan menggunakan fungsi

Mikrofon

Mik Zoom Terpasang ...Merekam film dengan suara yang jelas relatif terhadap pengaturan

P’rangn Bunyi Angn. ....Mengurangi gangguan angin yang terekam dari mikrofon terpasang di

Tingkat Refmic ...............Menset level mikrofon untuk perekaman.

Panduan Pemotretan

My Button ........................Menetapkan fungsi ke My Button.

Garis Kotak....................... Menampilkan garis-garis lurus untuk memastikan subjek horisontal atau

Pengaturan Tampilan ... Menset lama ikon atau indikator ditampilkan pada layar LCD.

Kualitas Gbr/Ukuran

Mode REC ..........................Menset mode untuk merekam film.

Frame Rate ........................ Menset tingkat frame untuk merekam film.

kecerahan (pencahayaan) dengan menggunakan

mengatur fokus untuk subjek dekat dan untuk subjek jauh.

seperti pemandangan malam atau pantai.

perekaman foto.

Penutup Senyum.

pembesaran.

dalam (built-in).

vertikal.

/ .

untuk

untuk mengatur fokus

Page 35

/ / Pngtrn ..... Menset kualitas gambar untuk merekam film.

Mode Lebar ....................... Menset perbandingan horisontal dengan vertikal saat sedang merekam

film dengan kualitas gambar standard definition (STD).

x.v.Color ..............................Merekam kisaran warna yang lebih lebar. Set komponen ini bila anda

menonton gambar dengan TV yang memenuhi persyaratan x.v.Color.

Ukuran Gambar ............... Menset ukuran foto.

Fungsi Putar ulang

Event View ................................. Memulai memutar gambar dari tampilan Event View.

Film Highlight ..........................Memulai memutar adegan Putar Ulang Highlight atau Skenario Highlight

ke kualitas gambar standard definition (STD).

Skenario ............................... Memulai memutar skenario yang disimpan oleh Putar Ulang Highlight.

Edit/Salin

Hapus .......................................... Menghapus film atau foto.

Proteksi ....................................... Memproteksi film atau foto untuk mencegah penghapusan.

.......................................... Menyalin gambar.

Salin

Salin Langsung ........................ Menyalin gambar yang disimpan dalam camcorder ke beberapa jenis

peralatan media eksternal.

Setup

Pengaturan Media

Pilih Media

Informasi Media ............. Menampilkan informasi mengenai media perekaman.

Format ............................... Menghapus dan memformat semua data pada media perekaman.

Perbaiki File DB Gb. ......M

Nomor File ....................... Menset cara menetapkan nomor file ke foto.

P’aturan Pemutaran

Kode Data ........................Menampilkan informasi yang direkam secara otomatis pada saat

Pngaturan Vol. Suara .... Mengatur volume suara pemutaran.

Download Musik

Kosong Musik

Sambungan

Jenis TV ............................. Men

Resolusi HDMI ................Memilih resolusi gambar output saat menghubungkan camcorder anda ke

KTRL UTK HDMI.............. Menset apakah Remote Commander TV akan digunakan saat camcorder

Sambung USB ................Pilih komponen ini bila tidak ada petunjuk yang muncul pada layar LCD

.................... Memilih jenis media perekaman (hlm. 15).

perbaiki file database gambar pada media perekaman (hlm. 39).

perekaman.

........ Unduh file musik favorit anda dari komputer ke camcorder anda (selama

camcoder terhubung ke komputer) yang dapat diputar ulang dengan adegan Pemutaran Ulang Highlight.

.............. Menghapus semua file musik.

gkonversi sinyal tergantung TV yang terhubung (hlm. 23).

TV dengan sebuah kabel HDMI.

sedang terhubung ke TV yang kompatibel dengan "BRAVIA" Sync dengan kabel HDMI.

saat anda menghubungkan camcorder anda ke peralatan eksternal melalui USB.

Mengubah camcorder anda

Page 36

P’aturn Sambng USB .... Menset mode sambungan saat camcorder terhubung ke komputer atau

peralatan USB.

Pgaturn USB LUN...........Menset camcorder untuk meningkatkan kompatibilitas sambungan USB

dengan membatasi beberapa fungsi USB.

Pengaturan Umum

Bip ....................................... Menset apakah camcorder mengeluarkan nada bunyi operasi atau tidak.

Keterangan LCD ............. Mengatur kecerahan layar LCD.

set bahasa tampilan (hlm. 3).

Language Setting .........M

Info Baterai ......................Menampilkan perkiraan waktu baterai yang tersisa.

Hemat Daya.....................Menset layar LCD dan power sehingga padam secara otomatis.

Inisialisasikan .................. Menginisialisasi pengaturan ke pengaturan awal yang ditetapkan.

Mode Demo .................... Menset pemutaran film demonstrasi mengenai fungsi camcorder.

Pengaturan Jam

P’aturan Tgl & Wkt ......... Menset tanggal dan waktu.

Pengaturan Area............M

HDR-CX280/CX280E/CX290/CX290E

HDR-CX230/CX230E/CX290/CX290E/PJ230/PJ230E

HDR-CX220/CX230/CX280/CX290/PJ230

engatur perbedaan waktu tanpa menghentikan jam (hlm. 15).

Page 37

Lainnya/Indeks

Penanganan masalah

Untuk informasi mengenai model camcorder anda, lihat halaman berikut: Fungsi dan perlengkapan  hlm.6 Komponen yang tersedia  hlm.7

Bila anda mengalami masalah dalam menggunakan camcorder anda, ikuti langkah-langkah di bawah.

 Periksa daftar (hlm. 37 untuk 39), dan

periksalah camcorder anda.

 Lepaskan sumber listrik, pasang

sumber listrik kembali setelah kira-kira 1 menit, dan hidupkan camcorder.

 Pilih  [Setup] 

[ Pengaturan Umum]  [Inisialisasikan]. Bila anda memilih [Inisialisasikan], semua pengaturan, termasuk pengaturan jam, akan diset ulang.

 Hubungi dealer Sony atau fasilitas

servis Sony resmi yang terdekat.

Camcorder anda mungkin perlu



menginisialisasi atau mengubah memori internal camcorder sekarang (model dengan memori internal), tergantung dari masalahnya. Bila anda melakukannya, data yang disimpan pada memori internal akan dihapus. Pastikan untuk menyimpan data pada memori internal pada media lainnya (backup) sebelum mengirim camcorder anda untuk reparasi. Kami tidak akan mengkompensasi anda untuk hilangnya data memori internal.



Selama reparasi, kami mungkin akan memeriksa jumlah data minimum yang disimpan pada memori internal untuk menyelidiki masalahnya. Namun, dealer Sony anda tidak akan menyalin ataupun menahan data anda.

Lihat Manual Pengguna "Handycam" (hlm. 4)



untuk lebih detil mengenai gejala camcorder anda, dan "PlayMemories Home Help Guide" (hlm. 29) mengenai menghubungkan camcorder anda ke komputer.

Power tidak menyala.

Pasang baterai yang sudah terisi ke camcorder



(hlm. 12). Steker Adaptor AC (model dengan Adaptor



AC) telah dilepaskan dari stop kontak dinding . Sambungkan ke stop kontak dinding (h

lm.

13).

Camcorder tidak beroperasi meskipun power sudah diset ke on.

Memerlukan beberapa detik agar camcorder



anda siap untuk menyorot setelah power dihidupkan. Hal ini bukan merupakan kegagalan fungsi. Lepaskan sambungan Adaptor AC (model



dengan Adaptor AC) dari stop kontak dinding atau keluarkan baterai, kemudian sambungkan ulang setelah kira-kira 1 menit.

Camcorder menjadi hangat.

Camcorder anda dapat menghangat selama



pengoperasian. Hal ini bukan merupakan kegagalan fungsi.

Power tiba-tiba mati.

Gunakan Adaptor AC (model dengan Adaptor



AC) (hlm. 13). Dalam pengaturan awal yang ditetapkan,



camcorder memadamkan dirinya bila tidak ada operasi yang dijalankan selama sekitar 2 m

eni

t ([Hemat Daya]) (hlm. 36), atau menghidupkan powernya kembali. I

aterai kembali (hlm. 12).



si b

Lainnya/Indeks

Page 38

Tampilan diagnosa diri/Pesan peringatan

Dengan menekan START/STOP atau PHOTO tidak akan merekam gambar.

Layar pemutaran ditampilkan. Hentikan



pemutaran, dan pilih

Pemotretan]



Camcorder anda sedang merekam gambar yang baru saja anda ambil ke dalam media perekaman. Anda tidak dapat membuat rekaman baru selama jangka waktu ini. Media perekaman sudah penuh. Hapus



Jumlah total adegan film atau foto melebihi



kapasitas perekaman camcorder anda. Hapus ga

mbar yang tidak perlu (hlm. 22).

 [ Film] atau [ Foto].

bar yang tidak perlu (hlm. 22).

 [Mode

"PlayMemories Home" tidak dapat diinstall.



Sebuah koneksi Internet diperlukan untuk meng-instal "PlayMemories Home". Periksa lingkungan komputer atau prosedur



instalasi yang diperlukan untuk meng-instal "PlayMemories Home".

"PlayMemories Home" tidak berfungsi dengan benar.



Keluar dari "PlayMemories Home" dan hidupkan kembali komputer anda.

Camcorder tidak dikenali oleh komputer.



Lepas semua sambungan peralatan USB dari jack USB pada komputer anda kecuali keyboard, mouse, dan camcorder anda. Lepaskan sambungan Kabel USB Terpasang



(Built-in) dari komputer dan camcorder anda, dan hidupkan kembali komputer, kemudian hubungkan komputer dan camcorder anda kembali sesuai urutan yang benar. Bila kedua Kabel USB Terpasang (Built-



in) dan jack USB camcorder terhubung ke peralatan eksternal pada waktu yang bersamaan, lepaskan sambungan yang tidak terhubung ke komputer.

Untuk informasi mengenai model camcorder anda, lihat halaman berikut: Fungsi dan perlengkapan  hlm.6 Komponen yang tersedia  hlm.7

Bila indikator muncul di layar LCD, periksa hal berikut. Bila masalah berlanjut meskipun anda sudah mencoba beberapa kali, hubungi dealer Sony anda atau fasilitas layanan resmi Sony anda yang terdekat. Dalam kasus ini, bila anda menghubungi mereka, beritahukan angka kode kesalahan dimulai dengan C atau E. Anda akan mendengar sebuah nada saat indikator peringatan muncul di layar.

C:04:

Baterai bukan merupakan baterai



"InfoLITHIUM" (seri V). Gunakan baterai "Inf

oLITHIUM" (seri V) (hlm. 12).

Hubungkan steker DC dari Adaptor AC



(model dengan Adaptor AC) ke jack DC IN c

amcorder anda dengan kencang (hlm. 13).

C:06:



Suhu baterai tinggi. Ganti baterai atau taruhlah di tempat yang sejuk.

C:13: / C:32:

Lepaskan dari sumber listrik. Sambungkan



kembali dan operasikan camcorder anda kembali.

E::

Ikuti langkah-langkah dari  pada halaman



37.



Baterai hampir habis digunakan.



Page 39

Suhu baterai tinggi. Ganti baterai atau



taruhlah di tempat yang sejuk.

Tidak ada kartu memori yang dimasukkan



(hlm. 16). Bila indikator berkedip cepat, tidak terdapat



ruang kosong yang cukup untuk merekam gambar. Hapus gambar yang tidak perlu (h

lm.

22), atau format kartu memori setelah menyimpan gambar pada media lainnya (h

35).

lm.

File data base gambar mungkin mengalami



kerusakan. Periksa file data base dengan memilih

 [Setup]  [ Pengaturan

Media]  [Perbaiki File DB Gb.]  media perekaman (model dengan memori internal).

Foto tidak dapat direkam selama proses.



Tunggulah sebentar, kemudian rekam.

Kartu memori rusak.



Formatlah kartu memori dengan camcorder



da (hlm. 35).

Kartu memori yang tidak kompatibel telah



dimasukkan (hlm. 16).



Kartu memori diproteksi.



Akses ke kartu memori dibatasi pada



peralatan lain.

Camcorder tidak stabil, sehingga goncangan



kamera dapat terjadi dengan mudah. Pegang camcorder dengan stabil dengan kedua tangan dan rekamlah gambar. Namun, ingatlah bahwa indikator peringatan goncangan kamera tidak menghilang.

Media perekaman sudah penuh.



Lainnya/Indeks

Page 40

Mengenai penanganan camcorder anda

Untuk informasi mengenai model camcorder anda, lihat halaman berikut: Fungsi dan perlengkapan  hlm.6 Komponen yang tersedia  hlm.7

Mengenai penggunaan dan pemeliharaan

Camcorder tidak tahan debu, tetesan atau air.

 

Jangan memegang camcorder pada bagianbagian ini, dan juga jangan memegang camcorder pada penutup jack.

Layar LCD Baterai

Kabel USB Terpasang (Built-in)



Jangan arahkan ke matahari. Hal tersebut dapat menyebabkan camcorder anda mengalami kegagalan fungsi. Ambillah gambar matahari hanya dalam kondisi cahaya rendah, seperti misalnya senja.



Jangan menggunakan atau menyimpan camcorder dan aksesoris pada tempat berikut:



Di tempat mana saja yang sangat panas, dingin atau lembab. Jangan biarkan terkena

hu di atas 60 C, seperti di bawah sinar

s matahari langsung, dekat penghangat atau di dalam mobil yang diparkir di bawah matahari Dapat terjadi kegagalan fungsi atau berubah bentuk.

Dekat daerah bermagnetik kuat atau getaran



mekanik. Camcorder dapat mengalami kegagalan fungsi.



Dekat gelombang radio kuat atau radiasi. Camcorder mungkin tidak dapat merekam dengan baik.



Dekat peralatan tuner (penyesuai) seperti TV dan radio. Gangguan suara dapat muncul.



Pada pantai berpasir atau tempat berdebu manapun. Bila pasir atau debu masuk ke dalam camcorder anda, dapat mengalami kegagalan fungsi. Kadang-kadang kegagalan fungsi ini tidak dapat diperbaiki.



Dekat jendela atau luar ruangan, di mana layar LCD, atau lensa dapat terkena sinar matahari langsung. Hal ini akan merusak layar LCD.



Untuk pengoperasian DC atau AC, gunakan aksesoris yang direkomendasikan dalam petunjuk pengoperasian ini.



Jangan biarkan camcorder anda menjadi basah, misalnya, terkena hujan atau air laut. Bila camcorder basah, dapat mengalami kegagalan fungsi. Kadang-kadang kegagalan fungsi ini tidak dapat diperbaiki.



Bila benda padat atau cairan masuk ke dalam kotak, lepaskan sambungan listrik camcorder anda dan periksakanlah ke dealer Sony sebelum mengoperasikannya lebih jauh.



Hindari penanganan yang kasar, pembongkaran, modifikasi, kejut fisik, atau efek yang diakibatkan oleh misalnya memalu, menjatuhkan atau menginjak produk. Berhatihatilah terutama terhadap lensa.



Biarkan layar LCD tetap tertutup saat anda tidak sedang menggunakan camcorder anda.



Jangan mengoperasikan camcorder anda dengan dibungkus benda lain seperti handuk.



Saat melepaskan sambungan kabel power, tariklah stekernya dan bukan kabel (model dengan Adaptor AC).



Jangan merusak kabel power seperti menaruh barang berat di atasnya (model dengan Adaptor AC).



Jangan menggunakan baterai yang berubah bentuk atau rusak.



Jaga kebersihan bagian-bagian logam.

Page 41

Bila cairan elektrolit baterai bocor:





Konsultasikan fasilitas servis resmi Sony anda yang terdekat.



Cuci bersih cairan yang mengenai kulit anda.



Bila cairan masuk ke mata, cucilah dengan air dalam jumlah besar dan konsultasikan dengan dokter.

Bila tidak sedang menggunakan camcorder untuk waktu yang lama

Untuk menjaga camcorder anda dalam kondisi



yang optimal untuk waktu yang lama, hidupkan dan biarkan berjalan dengan merekam dan memutar ulang gambar sekitar sekali sebulan.



Gunakan baterai sampai habis sebelum menyimpannya.

Bila camcorder terhubung ke komputer atau aksesoris

Jangan mencoba memformat media perekaman



camcorder dengan menggunakan komputer. Bila anda melakukannya, camcorder mungkin tidak dapat beroperasi dengan benar.



Saat menghubungkan camcorder ke peralatan lain dengan kabel komunikasi, pastikan untuk memasukkan steker penghubung dengan arah yang benar. Bila steker didorong paksa ke dalam terminal akan merusak terminal dan dapat menyebabkan kegagalan fungsi camcorder.



Bila camcorder terhubung ke peralatan lain melalui sambungan USB dan power camcorder dihidupkan, jangan tutup panel LCD. Data gambar yang sudah direkam dapat hilang.

Catatan mengenai suhu camcorder/ baterai



Bila suhu camcorder atau baterai menjadi sangat tinggi atau sangat rendah, anda mungkin tidak dapat merekam atau memutar ulang pada camcorder, akibat fitur proteksi camcorder diaktifkan dalam situasi tersebut. Dalam kasus ini, sebuah pesan muncul di layar LCD.

Catatan mengenai pengisian melalui kabel USB



Pengisian dapat dilakukan dengan semua komputer. Bila anda menghubungkan camcorder ke



komputer laptop yang tidak terhubung ke sumber listrik, baterai komputer laptop akan terus menghabiskan isinya. Jangan biarkan camcorder terhubung ke komputer dengan cara ini.



Pengisian dengan komputer yang dirakit sendiri, dengan komputer yang dikonversi, atau melalui hub USB tidak dijamin. Camcorder tidak dapat berfungsi dengan benar tergantung dari peralatan USB yang digunakan dengan komputer.

Catatan mengenai aksesoris tambahan

Kami menganjurkan anda menggunakan



aksesoris Sony yang asli.



Aksesoris asli milik Sony mungkin tidak tersedia di beberapa negara/daerah.

Mengenai menangani layar LCD

Bila anda meninggalkan sidik jari, krim tangan,



dll. pada layar LCD, lapisan layar LCD dapat lepas dengan mudah. Bersihkan semuanya secepat mungkin.



Bila anda membersihkan layar LCD dengan kuat dengan tisu, dll., lapisan layar LCD dapat tergores.



Bila layar LCD menjadi kotor dengan sidik jari atau debu, anda dianjurkan untuk membersihkannya dari layar lalu bersihkan dengan kain halus, dll.

Lainnya/Indeks

Page 42

Layar LCD

Jangan menekan terlalu kuat layar LCD, karena



akan menyebabkan warna yang tidak merata dan kerusakan lainnya.



Bila camcorder anda digunakan di tempat dingin, gambar residu mungkin muncul di layar LCD. Hal ini bukan merupakan kegagalan fungsi.



Saat menggunakan camcorder anda, bagian belakang layar LCD mungkin menghangat. Hal ini bukan merupakan kegagalan fungsi.

Untuk membersihkan casing dan lensa proyektor (Model dengan proyektor)

Bersihkan lensa dengan lembut dengan kain



lembut seperti kain pembersih atau kain pembersih kaca.



Bila casing dan lensa proyektor sangat kotor, bersihkan casing camcorder dan lensa dengan kain lembut yang dibasahi air, lalu bersihkan casing dan lensa proyektor dengan kain lembut yang kering.



Hindari hal berikut agar casing tidak berubah bentuk, merusak lapisan atau menggores lensa:



Menggunakan bahan kimia seperti tiner, bensin, alkohol, kain kimia, bahan pembasmi, insektisida dan anti matahari



Memegang camcorder dengan bahan di atas pada tangan anda



Membiarkan tempat penyimpanan tersentuh benda karet atau plastik untuk jangka waktu yang lama

Mengenai perawatan dan penyimpanan lensa

Bersihkan permukaan lensa dengan kain



lembut pada keadaan berikut:

Bila terdapat sidik jari pada permukaan lensa



Pada tempat-tempat yang panas atau lembab

 

Bila lensa terkena air asin seperti di pinggir pantai

Simpanlah di tempat dengan ventilasi yang baik



dengan sedikit debu dan kotoran.



Untuk mencegah jamur, bersihkan lensa secara berkala seperti dijelaskan di atas.

Mengenai pengisian baterai prainstalasi yang dapat diisi ulang

Camcorder anda memiliki baterai prainstalasi yang dapat diisi ulang untuk mempertahankan pengaturan tanggal, waktu dan lainnya meskipun layar LCD ditutup. Baterai pra-instalasi yang dapat diisi ulang selalu diisi bila camcorder anda terhubung ke stop kontak dinding melalui Adaptor AC (model dengan Adaptor AC) atau selama baterai terpasang. Baterai yang dapat diisi ulang akan menjadi kosong dalam waktu sekitar 3 bulan bila anda tidak menggunakan camcorder anda sama sekali. Isilah baterai isi ulang yang sudah di-instal sebelum anda memulai menggunakan camcorder anda. Namun, meskipun baterai isi ulang yang sudah di-instal tidak diisi, operasi camcorder selain tanggal perekaman tidak akan terpengaruh.

Bagaimana mengisi baterai prainstalasi yang dapat diisi ulang

Hubungkan camcorder anda ke stop kontak dinding dengan menggunakan Adaptor AC (model dengan Adaptor AC) atau pasang baterai yang terisi penuh, dan biarkan dengan layar LCD tertutup selama lebih dari 24 jam.

Page 43

Catatan mengenai pembuangan/ pindah kepemilikan camcorder (Model dengan memori internal)

Meskipun anda menghapus semua film dan gambar foto, atau menjalankan [Format] (hlm. 35), data dalam memori internal mungkin tidak terhapus semua. Bila anda mentransfer camcorder, anda dianjurkan untuk memilih

Pengaturan Media]  [Format] 

[ [Kosong] untuk mencegah pemulihan data anda.

 [Setup] 

Lainnya/Indeks

Page 44

Spesifikasi

Sistem

Bentuk sinyal:

Warna NTSC, standar EIA (HDR-CX220/ CX230/CX280/CX290/PJ230) Warna PAL, standar CCIR (HDR-CX220E/ CX230E/CX280E/CX290E/PJ220E/PJ230E) TV HD

Bentuk perekaman film:

AVCHD (Kompatibel dengan bentuk AVCHD Ver.2.0): Video: MPEG-4 AVC/H.264 Audio: Dolby Digital 2ch Dolby Digital Stereo

Creator MPEG-2 PS: Video: MPEG-2 (Video) Audio: Dolby Digital 2ch Dolby Digital Stereo

Creator MP4: Video: MPEG-4 AVC/H.264 Audio: MPEG-4 AAC-LC 2ch

Diproduksi di bawah lisensi dari Dolby

Laboratories.

Bentuk file foto:

Kompatibel dengan DCF Ver.2.0 Kompatibel dengan Exif Ver.2.3 Kompatibel dengan MPF Baseline

Media perekaman (Film/Foto):

Memori internal HDR-CX230/CX230E/CX290/CX290E/ PJ230/PJ230E: 8GB "Memory Stick PRO Duo" Kartu SD (Class 4 atau lebih cepat) Kapasitas yang dapat digunakan oleh pengguna HDR-CX230/CX230E/CX290/CX290E: Sekitar 7,75GB HDR-PJ230/PJ230E: Sekitar 7,75GB*

1 GB sama dengan 1 miliar byte,

sebagiannya digunakan untuk manajemen data dan/atau file aplikasi.

1 GB sama dengan 1 miliar byte,

sebagiannya digunakan untuk manajemen data dan/atau file aplikasi. Hanya film demonstrasi yang sudah diinstal terlebih dahulu yang dihapus.

Peralatan gambar:

mm (tipe 1/5,8) sensor CMOS

3,1 Piksel perekaman (foto, 16:9): Maks. 8,9 mega (3 984  2 240) piksel Kasar: Sekitar 2 390 000 piksel Efektif (film, 16:9) Sekitar 2 150 000 piksel (HDR-CX220/ CX220E/CX230/CX230E/PJ220E/PJ230/ PJ230E)

Sekitar 2 290 000 piksel (HDR-CX280/ CX280E/CX290/CX290E) Efektif (foto, 16:9): Sekitar 2 290 000 piksel Efektif (foto, 4:3): Sekitar 1 710 000 piksel

Lensa:

Lensa Carl Zeiss Vario-Tessar HDR-CX220/CX220E/CX230/CX230E/ PJ220E/PJ230/PJ230E: 27× (Optikal) perekaman film) HDR-CX280/CX280E/CX290/CX290E: 27× (Optikal) perekaman film)

, 32× (Extensi, selama

, 320× (Dijital)

, 50× (Extensi, selama

, 320× (Dijital) F1,9 ~ F4,0 Panjang fokus: f= 2,1 mm ~ 57,0 mm Bila dikonversi ke kamera foto 35 mm Untuk film (HDR-CX220/CX220E/CX230/CX230E/

: 29,8 mm ~ 953,6 mm (16:9)

PJ220E/PJ230/PJ230E) 29,8 mm ~ 804 mm (16:9) (HDR-CX280/ CX280E/CX290/CX290E) Untuk foto: 29,8 mm ~ 804 mm (16:9)

Suhu warna: [Otomatis], [Sekali Tekan], [Indoor],

[Outdoor]

Iluminasi minimum:

6 lx (lux) (dalam pengaturan awal yang ditetapkan, kecepatan rana 1/30 detik (HDRCX220/CX230/CX280/CX290/PJ230) atau 1/25 detik (HDR-CX220E/CX230E/CX280E/ CX290E/PJ220E/PJ230E)) 3 lx (lux) ([Low Lux] diset ke [Aktif], kecepatan rana 1/30 detik (HDR-CX220/ CX230/CX280/CX290/PJ230) atau 1/25 detik

(HDR-CX220E/CX230E/CX280E/CX290E/ PJ220E/PJ230E))

Dengan sistem pemrosesan gambar

yang unik dari Sony BIONZ anda bisa mendapatkan resolusi gambar diam yang sama dengan ukuran yang dijelaskan.

[ SteadyShot] diset ke [Standar] atau

[Nonaktif].

[ SteadyShot] diset ke [Aktif].

Penghubung Input/Output

Jack HDMI OUT: Konektor mikro HDMI

Jack USB: Tipe A (USB Built-in) Terminal Multi/Micro USB

Mendukung peralatan yang kompatibel

dengan Micro USB.

Page 45

Sambungan USB hanya untuk output (HDR-

 Berat (perkiraan)

CX220E/CX230E/CX280E/CX290E/PJ220E/ PJ230E).

Layar LCD

Gambar: 6,7 cm (tipe 2,7, rasio aspek 16:9) Jumlah total piksel: 230

400 (960  240)

Proyektor (HDR-PJ220E/PJ230/PJ230E)

Tipe proyeksi: DLP Sumber cahaya: LED (R/G/B) Fokus: Manual Jarak Lempar: 0,5 m atau lebih Rasio kontras: 1500:1 Resolusi (output): nHD (640  360) Waktu proyeksi berkelanjutan (saat menggunakan

baterai yang tersedia): S

kitar 50 menit.

Umum

Kebutuhan tenaga: DC 6,8 V/7,2 V (baterai) DC

8,4 V (Adaptor AC (HDR-CX280/CX280E/ CX290/CX290E/PJ220E/PJ230/PJ230E))

gisian USB: DC 5 V 500 mA/1,5 A

Pen Konsumsi tenaga rata-rata:

HDR-CX220/CX220E/CX230/CX230E

W MP4: 1,9 W STD: 2,0 W

HD: 2,1 HDR-CX280/CX280E/CX290/CX290E/ PJ220E/PJ230/PJ230E

W MP4: 2,0 W STD: 2,1 W

HD: 2,2 Suhu pengoperasian: 0 Suhu penyimpanan: ‒20 Dimensi (perkiraan):

HDR-CX220/CX220E/CX230/CX230E/

CX280/CX280E/CX290/CX290E:

52,5 mm  57 mm  117 mm (p/l/t)

termasuk bagian yang menonjol

mm  57

52,5

termasuk bagian yang menonjol, dan baterai

yang dapat diisi ulang yang tersedia terpasang

HDR-PJ220E/PJ230/PJ230E:

58 mm  57 mm  117 mm (p/l/t) termasuk

bagian yang menonjol

58 mm  57

bagian yang menonjol, dan baterai yang dapat



C hingga 40 C



C hingga +60 C

mm  125 mm (p/l/t)

mm  125 mm (p/l/t) termasuk

HDR-CX220/CX220E/CX230/CX230E:

g hanya unit utama

178 222 g termasuk baterai yang dapat diisi ulang yang tersedia HDR-CX280/CX280E/CX290/CX290E:

g hanya unit utama

180 224 g termasuk baterai yang dapat diisi ulang yang tersedia HDR-PJ220E/PJ230/PJ230E:

g hanya unit utama

210 254 g termasuk baterai yang dapat diisi ulang yang tersedia

Adaptor AC AC-L200C/AC-L200D (HDRCX280/CX280E/CX290/CX290E/PJ220E/ PJ230/PJ230E)

Kebutuhan tenaga: AC 100 V - 240 V,

50 Hz/60 Hz Konsumsi arus: 0,35 A - 0,18 A Konsumsi tenaga: 18 W Tegangan output: DC 8,4 V Arus output: 1,7 A Suhu pengoperasian: 0 Suhu penyimpanan: ‒20 Dimensi (perkiraan): 48 mm  29 mm  81 mm

(p/l/t) tidak termasuk bagian yang menonjol Berat (perkiraan): 150 g tidak termasuk kabel

power

Baterai NP-FV30 yang dapat diisi ulang

Tegangan output maksimum: DC 8,4 V Tegangan output: DC 7,2 V Tegangan pengisian maksimum: DC 8,4 V Arus pengisian maksimum: 2,12 A Kapasitas

Khusus: 3,6 Wh (500 mAh)

Minimum: 3,6 Wh (500 mAh) Tipe: Li-ion

Desain dan spesifikasi camcorder anda dan aksesorisnya dapat berubah sewaktu-waktu tanpa pemberitahuan.

diisi ulang yang tersedia terpasang



C hingga 40 C



C hingga +60 C

Lainnya/Indeks

Page 46

Waktu pengisian dan pengoperasian yang diharapkan untuk baterai yang disediakan (dalam menit)

Tabel-tabel ini menunjukkan waktu operasi yang tersedia bila anda menggunakan baterai yang terisi penuh. HDR-CX220/CX220E/CX230/CX230E

HDR-

Media perekaman

HDR-CX230/CX230E

CX220/ CX220E

Memori internal Kartu memori

Waktu perekaman

95 95

terus-menerus

Waktu perekaman

45 45

umum

Waktu pemutaran

145 145

HDR-CX280/CX280E/CX290/CX290E/PJ220E/

PJ230/PJ230E

HDR-

Media perekaman

HDR-CX290/CX290E/PJ230/

PJ230E

CX280/

CX280E/

PJ220E

Memori internal Kartu memori

Waktu perekaman

90 90

terus-menerus

Waktu perekaman

45 45

umum

Waktu pemutaran

Setiap waktu perekaman diukur saat camcorder



135 135

sedang merekam film dengan kualitas gambar high definition (HD) dengan [ diset ke [Standar



Waktu perekaman umum menunjukkan waktu

Mode REC]

di mana anda mengulang memulai/berhenti merekam, mengganti mode film atau foto, dan melakukan pembesaran.



Bila menggunakan kartu memori Sony.

Waktu yang diukur saat camcorder digunakan



pada suhu 25



C. 10 C hingga 30 C

dianjurkan.



Waktu perekaman dan pemutaran akan menjadi lebih singkat, tergantung pada kondisi penggunaan camcorder anda, seperti bila anda menggunakan camcorder anda di suhu rendah.



Waktu perekaman film maksimum dan jumlah foto maksimum yang dapat direkam, akan ditampilkan pada layar (hlm.48)



Waktu perekaman dapat berbeda-beda tergantung dari kondisi perekaman dan subjek,

Mode REC].

[

Mengenai merek dagang

"Handycam" dan



adalah merek dagang terdaftar milik Sony Corporation. "AVCHD", "AVCHD Progressive", logo



"AVCHD" dan logo "AVCHD Progressive" adalah merek dagang dari Panasonic Corporation dan Sony Corporation.



"Memory Stick", " ", "Memory Stick Duo", " ", "Memory Stick PRO Duo", " HG Duo", " Stick XC-HG Duo", " "MagicGate", " Memory Stick" dan "MagicGate Memory Stick Duo" merupakan merek dagang atau merek dagang terdaftar milik Sony Corporation.



"InfoLITHIUM" adalah merek dagang milik Sony Corporation. "x.v.Color" dan "x.v.Colour" merupakan merek



dagang terdaftar milik Sony Corporation. "BIONZ" adalah merek dagang milik Sony



Corporation. "BRAVIA" adalah merek dagang milik Sony



Corporation. Blu-ray Disc dan Blu-ray merupakan



merek dagang milik Blu-ray Disc Association. Simbol Dolby dan double-D adalah merek



dagang milik Dolby Laboratories. Istilah HDMI dan HDMI High-Definition



Multimedia Interface, dan Logo HDMI merupakan merek dagang terdaftar atau merek dagang milik HDMI Licensing LLC di Amerika Serikat dan negara lainnya.

", "Memory Stick PRO-

", "Memory

", "MagicGate

Page 47

Microsoft, Windows, Windows Vista, dan



DirectX merupakan merek dagang atau merek dagang terdaftar milik Microsoft Corporation di Amerika Serikat dan/atau negara lainnya. Mac dan Mac OS adalah merek dagang



terdaftar milik Apple Inc. di Amerika Serikat dan negara lainnya. Intel, Intel Core, dan Pentium merupakan



merek dagang atau merek dagang terdaftar milik Intel Corporation atau anak perusahaannya di Amerika Serikat dan negara lainnya. "



" dan "PlayStation" merupakan merek dagang terdaftar milik Sony Computer Entertainment Inc. Logo SDXC merupakan merek dagang milik



SD-3C, LLC. MultiMediaCard adalah merek dagang milik



MultiMediaCard Association. Facebook dan logo "f" merupakan merek



dagang atau merek terdaftar milik Facebook, Inc. YouTube dan logo YouTube merupakan merek



dagang atau merek terdaftar milik Google Inc.

Semua nama produk lainnya yang disebutkan dalam buku ini merupakan merek dagang atau merek dagang terdaftar dari perusahaan masingmasing. Lebih jauh,  dan  tidak disebutkan dalam setiap kasus dalam buku petunjuk ini.

Menambahkan kenikmatan dengan PlayStation 3 anda dengan men-download aplikasi untuk PlayStation 3 dari PlayStation Store (di mana tersedia).

Aplikasi untuk PlayStation 3 memerlukan akun PlayStation Network dan download aplikasi. Dapat diakses di area di mana PlayStation Store tersedia.

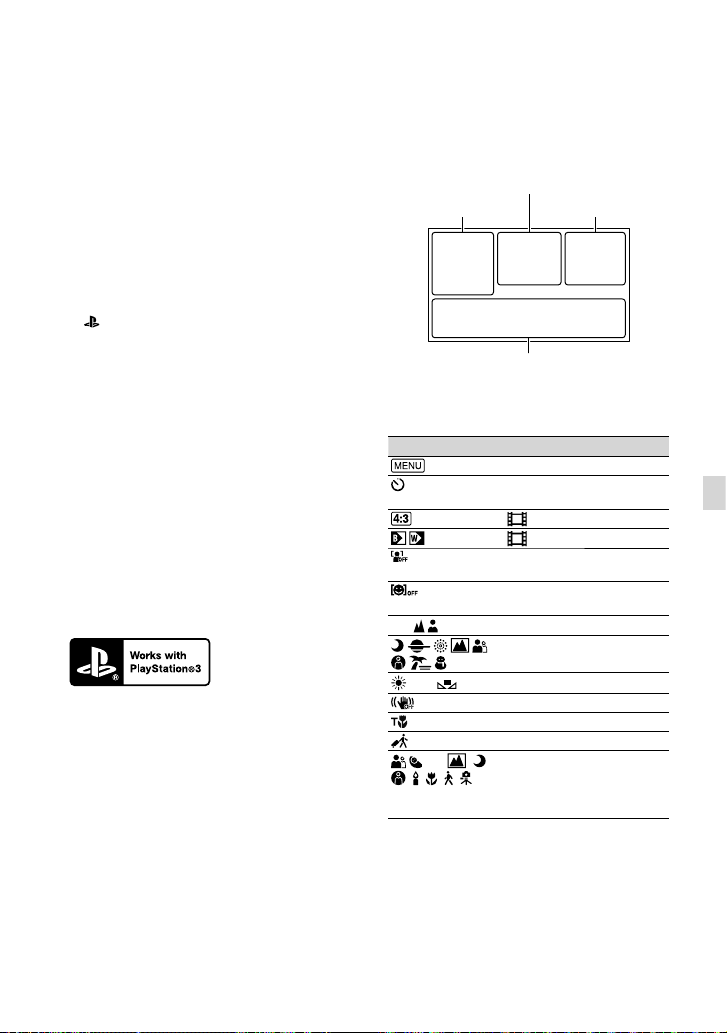

Indikator layar

Indikator berikut muncul bila anda mengubah pengaturan.

Tengah

Kiri

Indikator Arti







Bawah

Tombol MENU (33) Perekaman timer otomatis

(34)

[Deteksi Wajah] diset ke [Nonaktif] (34) [Rana Senyuman] diset ke [Nonaktif] (34) Fokus manual (34)

Pilihan Pmandangan (34)

White Balance (34) SteadyShot padam (34) Tele Makro (34)

Tujuan (36) Otomatis Pintar (deteksi

wajah/deteksi adegan/ deteksi goncangan kamera) (20)

Kanan

Mode Lebar (35) Fungsi Pudar (34)

Lainnya/Indeks

Page 48

Tengah

Indikator Arti

P. Presengambar



Peringatan (38)



Mode pemutaran ulang (21)

Kanan

Indikator Arti

60i 720

Kualitas gambar perekaman (HD/MP4/ STD), tingkat frame (60p/50p/60i/50i), mode perekaman (PS/FX/FH/ HQ/LP) dan ukuran film (34)

60menit

Sisa baterai Perekaman/pemutaran ulang/edit media (15)

0:00:00 Penghitung (jam:menit:

detik)

00menit Perkiraan waktu rekaman

yang tersisa 9999 8,9M

Perkiraan jumlah foto

yang dapat direkam dan

ukuran foto (35)

Folder pemutaran

100/112 Film atau foto yang sedang

diputar/Jumlah total film

atau foto yang direkam

Sambungan ke peralatan

media eksternal (30)

Bawah

Indikator Arti

[Tingkat Refmic] rendah

(34)

[P’rangn Bunyi Angn.]

(34)

Mik Zoom Terpasang (34)

Low Lux (34)

Eksposur (34)

Otomatis Pintar (20)

101-0005



Nama file data Proteksi (35)

Indikator dan posisinya adalah perkiraan



dan dapat berbeda dari apa yang anda lihat sebenarnya.



Beberapa indikator mungkin tidak muncul, tergantung model camcorder anda.

Page 49

Indeks

Bagian-bagian dan kontrol ........10

Bahasa ............................................3

Baterai ..........................................12

Cara menggunakan buku

petunjuk ini ...................................6

Cara mengoperasikan multi

selektor ...........................................4

Catatan mengenai penanganan

camcorder anda ..........................40

Daftar menu ................................34

Disk perekaman AVCHD ............4

Dual Capture ...............................18

Event View ...................................21

Extended Zoom ..........................20

Gangguan angin..........................34

Indikator layar .............................47

Inisialisasi ....................................37

Instal .............................................27

Kabel Adaptor USB ....................31

Kabel HDMI ................................23

Kabel pendukung sambungan

USB .................................................4

Kabel USB Terpasang

(Built-in) ...................................... 13

Kartu memori .............................16

Kartu SD ......................................16

Kode Data ....................................15

Komponen yang Tersedia ............4

Komputer .....................................27

Layar LCD ...................................19

Mac ............................................... 26

Manual Pengguna

"Handycam" ...................................4

Media perekaman .......................15

Memasang/Mengeluarkan

baterai ...........................................12

Membuat disk .............................30

"Memory Stick PRO-HG

Duo" .............................................16

"Memory Stick PRO Duo"

(Mark2) ........................................16

"Memory Stick XC-HG Duo" ....16

Memulai PlayMemories

Home ............................................29

Menampilkan komponen pada

layar LCD .....................................19

Mengisi baterai ............................12

Mengisi baterai dengan

menggunakan adaptor AC ........13

Mengisi baterai dengan menggunakan komputer

anda ..............................................13

Menu ............................................33

Menyimpan gambar pada

peralatan media eksternal .........31

Nada bunyi ..................................15

Otomatis Pintar ..........................20

Pembesaran .................................19

Pemeliharaan ...............................40

Pemutaran ...................................21

Penanganan masalah ..................37

Pengaturan ...................................15

Pengaturan awal ..........................15

Pengisian penuh .........................14

Peralatan media eksternal .........31

Perekaman ...................................18

Pesan peringatan.........................38

Pilih media ..................................15

PlayMemories Home....... 5, 26, 27

PlayMemories Home Help

Guide ........................................5, 29

Proyektor .....................................24

Reparasi .......................................37

Spesifikasi ....................................44

Tali pegangan ..............................11

Tampilan diagnosa diri ..............38

Tanggal/Waktu ............................15

Tripod...........................................11

TV .................................................23

USB ...............................................13

Waktu perekaman dan

pemutaran ...................................46

Windows ......................................27

Anda akan menemukan daftar menu pada halaman 34 hingga 36.

Lainnya/Indeks

Page 50

Page 51

Page 52

http://www.sony.net/

2013 Sony Corporation



Printed in Indonesia
