4-586-523-11(1) (LV)

Digitālais 4K video kameras rakstītājs

Lietošanas rokasgrāmata

“Palīdzības norādījumi” (tīmekļa rokasgrāmata)

Sk. “Palīdzības norādījumus”, lai iegūtu detalizētas instrukcijas par kameras dažādajām funkcijām.

http://rd1.sony.net/help/cam/1630/h_zz/

Darba sākšana

Ierakstīšana/atskaņošana

Attēlu saglabāšana

Videokameras pielāgošana

Citas

FDR-AX40/AX53/AX55/AXP55

Šo izlasiet vispirms

Pirms ierīces darbināšanas, lūdzu, izlasiet visu šo rokasgrāmatu, kā arī saglabājiet to turpmākām uzziņām.

Īpašnieka ieraksts

Modeļa un sērijas numurs norādīts uz pamatnes. Pierakstiet sērijas numuru tam atvēlētajā vietā tālāk. Izmantojiet šos numurus ikreiz, kad saistībā ar šo izstrādājumu zvanāt Sony izplatītājam.

Modeļa nr. FDR- ___________________ Sērijas nr. _________________________

BRĪDINĀJUMS

Lai samazinātu elektrošoka risku:

1) Nepakļaujiet ierīci lietus vai mitruma iedarbībai.

2) Nenovietojiet uz aparāta ar šķidrumu pildītus priekšmetus, piemēram, vāzes.

Nepakļaujiet baterijas/ akumulatorus pārmērīgam karstumam, piemēram, saules stariem, ugunij u.tml.

SVARĪGAS DROŠĪBAS INSTRUKCIJAS

SAGLABĀJIET ŠĪS INSTRUKCIJAS. BĪSTAMI — LAI SAMAZINĀTU AIZDEGŠANĀS VAI ELEKTROŠOKA GŪŠANAS RISKU, RŪPĪGI IZPILDIET ŠĪS INSTRUKCIJAS.

• Izlasiet šīs instrukcijas.

• Saglabājiet šīs instrukcijas.

• Ņemiet vērā visus brīdinājumus.

• Ievērojiet visas instrukcijas.

• Nelietojiet šo aparātu ūdens tuvumā.

• Tīriet tikai ar sausu drāniņu.

• Neaizsprostojiet nevienu ventilācijas atveri. Uzstādiet saskaņā ar ražotāja instrukcijām.

• Neuzstādiet siltuma avotu, piemēram, radiatoru, sildīšanas atveres režģu, krāšņu vai citu siltumu radošu aparātu (tai skaitā pastiprinātāju) tuvumā.

• Neizjauciet polarizētu kontaktdakšu vai kontaktdakšu ar zemējumu drošību. Polarizētai kontaktdakšai ir divas kontaktplāksnes, no kurām viena ir platāka par otru. Kontaktdakšai ar zemējumu ir divas kontaktplāksnes un trešais zemējuma zars. Platā

kontaktplāksne vai trešais zars ir paredzēts jūsu drošībai. Ja komplektācijā iekļautā kontaktdakša neatbilst jūsu rozetei, konsultējieties ar elektriķi par novecojušās rozetes nomaiņu.

• Aizsargājiet barošanas vadu pret uzkāpšanu un saspiešanu, īpaši pie kontaktdakšas, sadalītāja un vietā, kur tas iznāk no aparāta.

• Izmantojiet tikai ražotāja norādītus piederumus.

• Izmantojiet tikai ar ražotāja norādītiem vai kopā ar aparātu pārdodamiem ratiņiem, statīvu, trijkāji, kronšteinu vai galdu. Ja tiek izmantoti ratiņi, pārvietojot tos kopā ar aparātu, ieteicams uzmanīties, lai izvairītos no savainojumiem apgāšanās gadījumā.

• Atvienojiet aparātu pērkona negaisa laikā, kā arī tad, kad tas ilglaicīgi netiek izmantots.

• Visu labošanu uzticiet kvalificētam servisa personālam. Labošana ir nepieciešama, ja aparāts kaut kādā veidā ir sabojāts, piemēram, ir bojāts barošanas avota vads vai kontaktdakša, aparātam ticis uzliets šķidrums vai aparātā iekritis kāds priekšmets, aparāts ticis pakļauts lietus vai mitruma iedarbībai, nedarbojas pareizi vai ir nokritis zemē.

• Ja kontaktdakšas forma neatbilst elektrības rozetei, izmantojiet elektrības rozetei atbilstošas konfigurācijas kontaktdakšas adapteri.

Barošanas avota vadu kontaktdakšas dažādās pasaules valstīs/reģionos.

A tips

(Amerika)

Šajā tabulā ir norādīti tīkla spriegumi un attiecīgie kontaktdakšu tipi. Dažādās vietās tiek lietotas atšķirīgu tipu kontaktdakšas un tīkla spriegums. Uzmanību! Jāizmanto barošanas vads, kas atbilst katrā valstī atbilstošajām prasībām. – Tikai Amerikas Savienotajās Valstīs

Lietojiet komplektācijā iekļauto barošanas vadu.

B tips

(Lielbri-

tānija)

BF tips

(Lielbri-

tānija)

B3 tips

(Lielbri-

tānija)

C tips (CEE)

SE tips

(CEE)

O tips

(Okeā-

Eiropa

Valstis/reģioni Spriegums Frekvence (Hz)

Austrija 230 50 C Beļģija 230 50 C Čehija 220 50 C Dānija 230 50 C Francija 230 50 C Grieķija 220 50 C Itālija 220 50 C Īrija 230 50 C/BF Īslande 230 50 C Krievija 220 50 C Lielbritānija 240 50 BF Luksemburga 230 50 C Nīderlande 230 50 C Norvēģija 230 50 C Polija 220 50 C Portugāle 230 50 C Rumānija 220 50 C Slovākija 220 50 C Somija 230 50 C Spānija 127/230 50 C Šveice 230 50 C Ungārija 220 50 C Vācija 230 50 C

Zviedrija 230 50 C

Kontaktdakšas

tips

nija)

Āzija

Valstis/reģioni Spriegums Frekvence (Hz)

Dienvidkoreja 220 60 C Filipīnas 220/230 60 A/C Honkonga 200/220 50 BF Indija 230/240 50 C Indonēzija 127/230 50 C Japāna 100 50/60 A Ķīna 220 50 A Malaizija 240 50 BF Singapūra 230 50 BF Taivāna 110 60 A Taizeme 220 50 C/BF Vjetnama 220 50 A/C

Kontaktdakšas

tips

Okeānija

Valstis/reģioni Spriegums Frekvence (Hz)

Austrālija 240 50 O Jaunzēlande 230/240 50 O

Kontaktdakšas

tips

Ziemeļamerika

Valstis/reģioni Spriegums Frekvence (Hz)

ASV 120 60 A Kanāda 120 60 A

Kontaktdakšas

tips

Centrālamerika

Valstis/reģioni Spriegums Frekvence (Hz)

Bahamas 120/240 60 A Dominikāna 110 60 A Gvatemala 120 60 A Hondurasa 110 60 A Jamaika 110 50 A Kostarika 110 60 A Kuba 110/220 60 A/C Meksika 120/127 60 A Nikaragva 120/240 60 A Panama 110/220 60 A Salvadora 110 60 A

Kontaktdakšas

tips

Dienvidamerika

Valstis/reģioni Spriegums Frekvence (Hz)

Argentīna 220 50 C/BF/O Brazīlija 127/220 60 A/C Čīle 220 50 C Kolumbija 120 60 A Peru 220 60 A/C Venecuēla 120 60 A

Kontaktdakšas

tips

Tuvie Austrumi

Valstis/reģioni Spriegums Frekvence (Hz)

AAE 240 50 C/BF Irāka 220 50 C/BF Irāna 220 50 C/BF Izraēla 230 50 C Saūda Arābija 127/220 50 A/C/BF Turcija 220 50 C

Kontaktdakšas

tips

Āfrika

Valstis/reģioni Spriegums Frekvence (Hz)

Alžīrija 127/220 50 C DĀR 220/230 50 C/BF Etiopija 220 50 C Ēģipte 220 50 C Kenija 240 50 C/BF Kongo DR 220 50 C Nigērija 230 50 C/BF Tanzānija 230 50 C/BF Tunisija 220 50 C

Kontaktdakšas

tips

UZMANĪBU!

 Bateriju komplekts

Ja bateriju komplekts tiek nepareizi lietots, tas var eksplodēt, izraisīt aizdegšanos vai pat ķīmiskus apdegumus. Ievērojiet tālāk aprakstītos piesardzības pasākumus.

• Nedemontējiet.

• Nepieļaujiet bateriju komplekta saspiešanu un nepakļaujiet to nekādam triecienam vai spēka iedarbībai, piemēram, nedauziet to ar āmuru, nemetiet to zemē un nekāpiet tam virsū.

• Neveidojiet īssavienojumu un neļaujiet metāla priekšmetiem nonākt saskarē ar baterijas kontaktiem.

• Nepakļaujiet to augstām temperatūrām virs 60 °C, piemēram, neatstājiet to tiešā saules gaismā vai saulē novietotā automašīnā.

• Nededziniet un nepakļaujiet uguns iedarbībai.

• Neizmantojiet litija jonu baterijas, kas ir bojātas vai kam ir sūce.

• Bateriju komplekta uzlādei noteikti izmantojiet autentisku Sony bateriju lādētāju vai ierīci, kas ir paredzēta bateriju komplekta uzlādei.

• Bateriju komplektu glabājiet maziem bērniem nepieejamā vietā.

• Turiet bateriju komplektu sausumā.

• Aizstājiet tikai ar tādu pašu vai līdzvērtīga veida bateriju komplektu, ko iesaka Sony.

• Nekavējoties atbrīvojieties no izlietotiem bateriju komplektiem, kā aprakstīts instrukcijās.

 Maiņstrāvas adapteris

Kad izmantojat maiņstrāvas adapteri, nenovietojiet to šaurā telpā, piemēram, starp sienu un mēbelēm.

Maiņstrāvas adaptera izmantošanas laikā lietojiet tuvumā esošu sienas kontaktligzdu (sienas rozeti). Atvienojiet maiņstrāvas adapteri no sienas kontaktligzdas (sienas rozetes), tiklīdz aparāta lietošanas laikā rodas kļūme.

 Piezīme par barošanas

vadu (elektroenerģijas tīkla pievadu)

Barošanas vads (elektroenerģijas tīkla pievads) ir īpaši paredzēts izmantošanai tikai ar šo videokameru, un to nedrīkst izmantot ar citām elektroiekārtām.

Arī laikā, kad videokamera ir izslēgta, tā joprojām ir savienota ar maiņstrāvas avotu (elektroenerģijas tīklu), ja tā ar maiņstrāvas adaptera starpniecību ir pievienota sienas kontaktligzdai (sienas rozetei).

Klientiem Eiropā

 Piezīme klientiem valstīs,

kuras piemēro ES direktīvas

Ražotājs: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Japāna Informācija par atbilstību ES izstrādājumiem: Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Beļģija

Ar šo Sony Corporation deklarē, ka šī iekārta atbilst Direktīvas 1999/5/EK būtiskajām prasībām un citiem saistītajiem noteikumiem. Lai iegūtu detalizētu informāciju, lūdzu, izmantojiet šo vietrādi URL: http://www.compliance.sony.de/

 Paziņojums

Ja statiskās elektrības vai elektromagnētisko traucējumu dēļ datu pārsūtīšana tiek pārtraukta (rodas kļūme), restartējiet lietojumprogrammu vai atvienojiet un no jauna pievienojiet sakaru (USB u.tml.) kabeli.

Šis izstrādājums ir pārbaudīts un atbilst EMS noteikumu ierobežojumiem, izmantojot savienojuma kabeļus, kas ir īsāki par 3 metriem.

Elektromagnētiskie lauki pie noteiktām frekvencēm var ietekmēt šīs ierīces attēlu un skaņu.



Atbrīvošanās no vecām baterijām/akumulatoriem un elektriskām un elektroniskām iekārtām (attiecas uz Eiropas Savienību un citām Eiropas valstīm ar atsevišķu savākšanas sistēmu)

Šis apzīmējums uz izstrādājuma, baterijas/akumulatora vai iepakojuma norāda, ka ar šo

un baterijām/akumulatoriem nedrīkst rīkoties kā ar mājsaimniecības atkritumiem. Noteiktām baterijām/ akumulatoriem šis apzīmējums, iespējams, tiek izmantots kopā ar kādu ķīmisko simbolu. Dzīvsudraba (Hg) vai svina (Pb) ķīmiskais simbols tiek pievienots, ja baterijā/akumulatorā ir vairāk par 0,0005% dzīvsudraba vai 0,004% svina. Nodrošinot pareizu atbrīvošanos no šiem izstrādājumiem un baterijām/akumulatoriem, palīdzēsit nepieļaut iespējamo

negatīvo ietekmi uz apkārtējo vidi un cilvēku veselību, ko varētu izraisīt

izstrādājumu

neatbilstoša šādu atkritumu apstrāde. Materiālu pārstrāde palīdzēs taupīt dabas resursus. Ja drošības, veiktspējas vai datu integritātes iemeslu dēļ izstrādājumam nepieciešams pastāvīgs savienojums ar iebūvētu bateriju/akumulatoru, šādu bateriju/ akumulatoru drīkst nomainīt tikai kvalificēts servisa speciālists. Lai nodrošinātu pareizu šādas baterijas/ akumulatora, kā arī elektriskās vai elektroniskās iekārtas apstrādi, beidzoties izstrādājuma kalpošanas laikam, nododiet šos izstrādājumus atbilstošā savākšanas vietā elektrisko un elektronisko iekārtu pārstrādei. Visu pārējo bateriju/akumulatoru gadījumā sk. sadaļu par to, kā no izstrādājuma droši izņemt bateriju/ akumulatoru. Bateriju/akumulatoru nododiet atbilstošā savākšanas vietā izlietoto bateriju/akumulatoru pārstrādei. Lai iegūtu detalizētāku informāciju par šī izstrādājuma vai baterijas/akumulatora pārstrādi, sazinieties ar vietējo pašvaldību, mājsaimniecības atkritumu apsaimniekotāju vai veikalu, kurā iegādājāties šo izstrādājumu vai akumulatoru/bateriju.

Šajā rokasgrāmatā ir aprakstītas ierīces, kas saderīgas ar formātu 1080 60i un 1080 50i. Lai pārbaudītu, vai jūsu kamera ir ar formātu 1080 60i vai 1080 50i saderīga ierīce, meklējiet tālāk norādītās atzīmes uz kameras pamatnes. Ar 1080 60i saderīga ierīce: 60i Ar 1080 50i saderīga ierīce: 50i

Papildinformācijas saņemšana par videokameru (palīdzības norādījumi)

Palīdzības ceļvedis ir tiešsaistes rokasgrāmata. Skatiet to, lai iegūtu detalizētas instrukcijas par videokameras daudzajām funkcijām.

Piekļūstiet Sony atbalsta lapai.

http://rd1.sony.net/help/cam/ 1630/h_zz/

Palīdzības norādījumos atradīsit papildinformāciju, tostarp par tālāk nosauktajām funkcijām.

• Intervāla fotografēšana

• TC/UB (laika kods/lietotāja bits)

• Highlight Movie Maker

•Live Streaming

• Multi Camera Control

•Trimming Playback

Saturs

Šo izlasiet vispirms .................... 2

Papildinformācijas saņemšana

par videokameru

(palīdzības norādījumi) .......9

Filmu ierakstīšanas formāta

izvēlēšanās ..........................10

Darba sākšana ........... 12

Komplektācijā iekļautie

priekšmeti ...........................12

Bateriju komplekta uzlāde ...... 13

Izstrādājuma ieslēgšana .........16

Atmiņas kartes ievietošana ..... 17

Ierakstīšana/

atskaņošana ...............20

Ierakstīšana .............................20

Manuālās regulēšanas

funkciju izmantošana ........ 23

Atskaņošana ............................24

Attēlu skatīšana TV ekrānā ......27

Attēlu skatīšana, izmantojot

iebūvēto projektoru

(FDR-AXP55) ........................31

Attēlu saglabāšana .... 32

Attēlu importēšana datorā ..... 32

Attēlu saglabāšana ārējā

datu nesēja ierīcē .............. 33

Funkcijas Wi-Fi izmantošana

Videokameras

pielāgošana ...............40

Izvēļņu lietošana .....................40

Citas ...........................43

Piesardzības pasākumi ........... 43

Specifikācijas ...........................45

Daļas un vadības elementi ..... 50

Alfabētiskais rādītājs ............... 53

.... 35

Filmu ierakstīšanas formāta izvēlēšanās

Videokamera ir saderīga ar formātu XAVC S.



Kas ir XAVC S?

XAVC S ir ierakstīšanas formāts, kas augstas izšķirtspējas attēlus, piemēram, 4K, ļauj ievērojami saspiest, izmantojot MPEG-4 AVC/ H.264, un ierakstīt failu formātā MP4. Var iegūt augstu attēla kvalitāti, vienlaikus paturot noteikta līmeņa datu lielumu.

Pieejamie ierakstīšanas formāti un to iezīmes

XAVC S 4K XAVC S HD AVCHD

Pikseļi

3840 × 2160 1920 × 1080 1920 × 1080

Bitu ātrums

Funkcijas Attēli tiek rakstīti

Bitu ātrums norāda noteiktā laika periodā ierakstītu datu daudzumu.

Ja filmējat, izmantojat lielātruma ierakstīšanas funkciju, atlasiet 60 Mb/s vai 100 Mb/s.

60 Mb/s /

100 Mb/s

formātā 4K. Ierakstīšana šajā formāta ir ieteicama pat tad, ja jums nav 4K TV, lai 4K priekšrocības varētu izbaudīt nākotnē.

50 Mb/s

Informācijas apjoms, salīdzinot ar AVCHD, ir lielāks, kas ļauj ierakstīt skaidrākus attēlus.

Maks., 28 Mb/s

Laba saderība ar ierakstīšanas ierīcēm, kas nav datori.

Ierakstīšanas formāts un pieejamais uzņemšanas režīms

Ierakstīšanas formāts

Uzņemšanas režīms

• Ierakstīšanas formātu varat mainīt, izvēloties  [Image Quality/ Size]  [File Format].

XAVC S 4K XAVC S HD AVCHD

Movie Movie

High Speed REC

Movie Smth Slw REC Golf Shot

Uzglabāšanas veids

Ierakstīšanas formāts

XAVC S 4K Datorā, izmantojot

XAVC S HD XAVC S HD 32

AVCHD Datorā, izmantojot

• Jaunāko informāciju par uzglabāšanas vidi skatiet tālāk norādītajā tīmekļa vietnē. http://www.sony.net/

• Attēlus varat saglabāt, ja savienojat ar rakstītāju, izmantojot analogo AV kabeli (jāiegādājas atsevišķi). Filmas tiek kopētas standarta izšķirtspējas attēla kvalitātē (34. lpp.).

• Izmantojot USB adaptera kabeli VMC-UAM2 (jāiegādājas atsevišķi), attēlus varat kopēt tieši ārējā datu nesēja ierīcē.

Uzglabāšanas veids

programmatūru PlayMemories Home™

•Ārēja datu nesēja ierīce

programmatūru PlayMemories Home

Ārēja datu nesēja ierīce AVCHD 33

Saglabātā attēla kvalitāte

XAVC S 4K 32

AVCHD 32

Lpp.



Lai attēlus pārsūtītu uz viedtālruni

MP4 attēlus varat pārsūtīt uz viedtālruni, kas ir savienots ar videokameru, izmantojot Wi-Fi (35. lpp.). MP4 formāts labi noder augšupielādei internetā. Ja opcijai [Dual Video REC] ir iestatīta vērtība [On], videokamera filmas ieraksta XAVC S 4K, XAVC S HD vai AVCHD formātā, vienlaikus filmas ierakstot arī MP4 formātā.

Darba sākšana

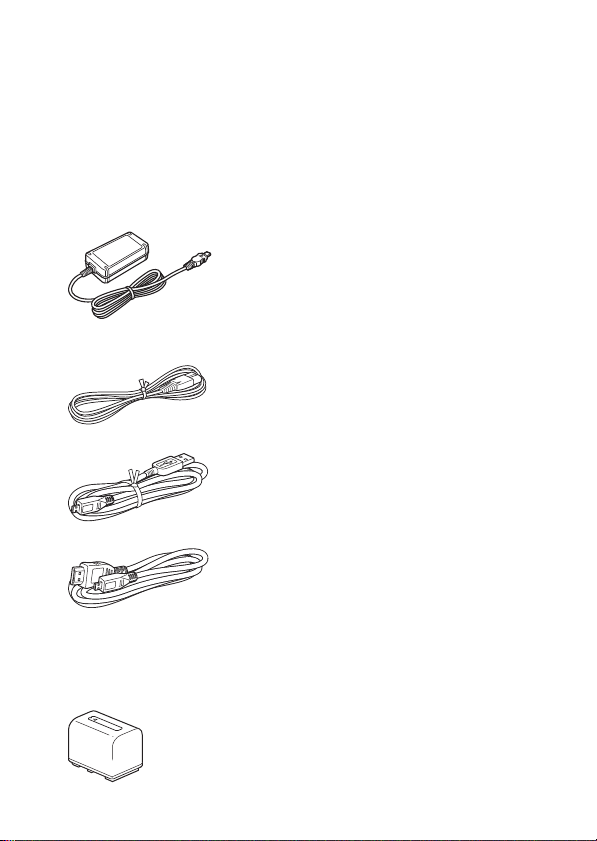

Komplektācijā iekļautie priekšmeti

Skaitlis iekavās ( ) norāda vienību skaitu.

Visi modeļi

•Videokamera (1)

• Maiņstrāvas adapteris (1)

• Barošanas vads (elektroenerģijas tīkla pievads) (1)

• Mikro USB kabelis (1)

• HDMI kabelis (1)

• Lietošanas instrukcijas (šī rokasgrāmata) (1)

• Uzlādējamo bateriju/ akumulatoru komplekts NP-FV70 (1)

Bateriju komplekta uzlāde

Bateriju komplekts

DC spraudnis*

Maiņstrāvas adapteris

Sienas kontaktligzda (sienas rozete)

Ligzda DC IN

Barošanas vads (elektroenerģijas tīkla pievads)

Izslēdziet videokameru, aizverot LCD monitoru,

iebīdiet skatu meklētāju* un pievienojiet bateriju komplektu.

* Tikai modeļiem ar skatu meklētāju (FDR-AX53/AX55/AXP55)

Savienojiet maiņstrāvas adapteri un barošanas vadu

(elektroenerģijas tīkla pievadu) ar videokameru un sienas kontaktligzdu (sienas rozeti).

Darba sākšana

* Savietojiet līdzstrāvas (DC) spraudņa atzīmi  ar ligzdas DC IN atzīmi.

• Indikators POWER/CHG (uzlāde) iedegas oranžā krāsā.

• Kad bateriju komplekts ir pilnībā uzlādēts, indikators POWER/CHG (uzlāde) izdziest. Atvienojiet maiņstrāvas adapteri no videokameras ligzdas DC IN.



Baterijas/akumulatora uzlāde, izmantojot datoru

Izslēdziet videokameru un savienojiet videokameras vairākierīču/ mikro USB ligzdu (50. lpp.) ar datora USB ligzdu, izmantojot mikro USB kabeli.

• Pirms videokameras uzlādes mainiet datora iestatījumus tā, lai tas nepārietu miega (hibernācijas) režīmā.



Aptuvenais uzlādes ilgums minūtēs, izmantojot komplektācijā iekļauto bateriju komplektu

Maiņstrāvas

Bateriju komplekts

NP-FV70 205 555

• Uzlādes ilgums ir mērīts, pilnībā izlādētu bateriju komplektu uzlādējot līdz tā pilnajai ietilpībai telpas temperatūrā 25 °C.



Aptuvenais uzlādes, ierakstīšanas un atskaņošanas

adapteris (iekļauts komplektācijā)

Dators

ilgums minūtēs, izmantojot komplektācijā iekļauto bateriju komplektu

Bateriju komplekts

NP-FV70 150 75 250

• Ierakstīšanas un atskaņošanas laiks ir aprēķināts, lietojot videokameru 25 °C temperatūrā.

• Ierakstīšanas ilgums ir aprēķināts, ierakstot filmas ar noklusējuma iestatījumiem ([ File Format]: [ XAVC S 4K], [ REC Mode]: [60Mbps ], [Dual Video REC]: [Off]).

• Tipisks ierakstīšanas ilgums apzīmē laiku, kad vairākkārt uzsākat/apturat ierakstu, pārslēdzat iestatījumu [Shooting Mode] un veicat tālummaiņu.

• Ierakstīšanas ilgums atbilst ierakstīšanai ar atvērtu LCD monitoru.

Ierakstīšanas ilgums

Nepārtraukts Parasts

Atskaņošanas ilgums



Lai izmantotu videokameru, kas savienota ar sienas kontaktligzdu (sienas rozeti)

Savienojiet videokameru ar sienas kontaktligzdu (sienas rozeti), izmantojot aprakstu sadaļā “Bateriju komplekta uzlāde”.



Lai izņemtu bateriju komplektu

Izslēdziet videokameru. Bīdiet atbrīvošanas sviru BATT (baterija/ akumulators) () un izņemiet bateriju komplektu ().



Lai bateriju komplektu uzlādētu, atrodoties ārzemēs

Bateriju komplektu varat uzlādēt jebkurā valstī/reģionā, izmantojot videokameras komplektācijā iekļauto maiņstrāvas adapteri, pie nosacījuma, ka tiek nodrošināts 100 V–240 V maiņstrāvas barošanas avots 50 Hz/60 Hz diapazonā.

• Nelietojiet elektronisko sprieguma transformatoru.

Darba sākšana

Izstrādājuma ieslēgšana

Pieskarieties pogai LCD monitorā.

Atveriet savas videokameras LCD monitoru,

lai ieslēgtu videokameru.

• Videokameru var ieslēgt, arī atverot skatu meklētāju (tikai modeļiem ar skatu meklētāju (FDR-AX53/AX55/AXP55)).

Izpildiet LCD monitorā redzamos norādījumus

un atlasiet valodu, ģeogrāfisko reģionu, Daylight Savings vai Summer Time, datuma formātu un datumu, un laiku.

• Lai pārietu uz nākamo lapu, pieskarieties [Next].

• Lai izslēgtu videokameru, aizveriet LCD monitoru. Ja skatu meklētājs ir atvērts, aizveriet to (tikai modeļiem ar skatu meklētāju (FDR-AX53/AX55/ AXP55)).

• Lai vēlreiz iestatītu datumu un laiku, izvēlieties  [Setup]  [Clock Settings]  [Date & Time Setting]. (Gadījumā, ja neesat videokameru izmantojis vairākus mēnešus.)

• Lai izslēgtu darbības skaņu, izvēlieties  [Setup]  [ General Settings]  [Beep]  [Off].

Atmiņas kartes ievietošana

Ievietojiet karti ar nošķelto stūri attēlā redzamajā virzienā.

Piekļuves indikators

Atveriet vāciņu un ievietojiet atmiņas karti, lai tā

noklikšķētu.

• Ekrāns [Preparing image database file. Please wait.] tiek parādīts, ja ievietojat jaunu atmiņas karti. Pagaidiet, līdz ekrāns pazūd.

• Lai izvēlētos atmiņas karti kā ierakstīšanas datu nesēju, atlasiet

 [Setup]  [ Media Settings]  [Media Select]  [Memory Card] (FDR-AX40/AX55/AXP55).

• Lai izstumtu atmiņas karti, atveriet vāciņu un vienreiz viegli piespiediet atmiņas karti virzienā uz iekšu.



Ar šo videokameru izmantojamo atmiņas karšu veidi

Atlasiet, kāda veida atmiņas karti lietosit ar videokameru, atsaucei izmantojot šo tabulu.

Atmiņas karte AVCHD XAVC S

Memory Stick PRO Duo datu nesējs

Memory Stick PRO-HG Duo™ datu nesējs

Memory Stick Micro™ (M2) datu nesējs

SD atmiņas karte 



(tikai Mark 2)

 –



(tikai Mark 2)

Darba sākšana

–

Atmiņas karte AVCHD XAVC S

SDHC atmiņas karte  SDXC atmiņas karte  microSD atmiņas karte  microSDHC atmiņas karte  microSDXC atmiņas karte 

SD 4. ātruma klases: karte vai ātrāka vai UHS 1. ātruma klases:

karte vai ātrāka

Atmiņas kartes, kuras atbilst norādītajiem nosacījumiem



–



– vismaz 4 GB ietilpība; – SD 10. ātruma klases: vai UHS 1. ātruma klases: karte

vai ātrāka. Ja ierakstāt 100 Mb/s vai vairāk, ir nepieciešama UHS 3. ātruma klases:

karte vai ātrāka.

Piezīmes

• Ja ilglaicīgam XAVC S filmu ierakstam tiek izmantota SDHC atmiņas karte, ierakstītās filmas tiek sadalītas 4 GB failos. Skatot sadalītos failus kamerā, tie tiek atskaņoti nepārtraukti. Sadalītos failus var apvienot vienā failā, izmantojot programmu PlayMemories Home.

• Nav garantijas, ka darbības varēs pilnvērtīgi veikt ar visām atmiņas kartēm. Lai noskaidrotu no Sony atšķirīgu atmiņas karšu saderību, sazinieties ar katras kartes ražotāju.

• Ja ar videokameru izmantojat Memory Stick Micro vai microSD atmiņas karti, pirms lietošanas noteikti to ievietojiet atbilstošajā adapterī.

• Filmas, kas saglabātas SDXC atmiņas kartēs, nevar importēt un atskaņot datoros un AV ierīcēs, kas neatbalsta failu sistēmu exFAT(*), ja šo izstrādājumu ar šīm ierīcēm savienojat, izmantojot mikro USB kabeli. Savlaicīgi pārbaudiet, vai pievienojamā iekārta atbalsta sistēmu exFAT. Ja pievienojat iekārtu, kas neatbalsta sistēmu exFAT un tiek parādīts ziņojums, kas aicina veikt formatēšanu, nepiekrītiet formatēšanai. Zudīs visi saglabātie dati.

* exFAT ir failu sistēma, kas tiek izmantota SDXC atmiņas kartēm.



Lai formatētu ierakstīšanas datu nesēju

• Lai panāktu stabilu atmiņas kartes darbību, ieteicams formatēt atmiņas

karti, pirms to pirmoreiz izmantojat ar šo videokameru.

• Lai formatētu atmiņas karti, atlasiet  [Setup]  [Media

Settings]  [Format]  vēlamais ierakstīšanas datu nesējs  .

• Atmiņas kartes formatēšanas rezultātā tiek izdzēsti visi tajā saglabātie

dati, un šos datus nevarēs atgūt. Saglabājiet svarīgos datus savā datorā utt.

Darba sākšana

Ierakstīšana/atskaņošana

Tālummaiņas svira ar piedziņu

Ierakstīšana

Filmu ierakstīšana

Atveriet LCD monitoru un nospiediet START/STOP,

lai sāktu ierakstīšanu.

• Lai pārtrauktu ierakstīšanu, vēlreiz nospiediet START/STOP.

• Elementi LCD monitorā pazūd, ja videokamera dažas sekundes netiek lietota. Lai no jauna parādītu elementus, pieskarieties jebkurā vietā, izņemot LCD monitora pogas.

Piezīmes

• Ierakstot filmas formātā XAVC S 4K 100Mbps vai XAVC S 4K 60Mbps, video signāls (HDMI izejas signāls/AV kabeļa izejas signāls) ārējā datu nesējā netiek izvadīts.



Lai vienlaikus ierakstītu MP4 filmas (Dual Video REC)

Ja opcijai [Dual Video REC] ir iestatīta vērtība [On], videokamera filmas ieraksta MP4 formātā, vienlaikus filmas ierakstot arī XAVC S 4K, XAVC S HD vai AVCHD formātā. Atlasiet  [Image Quality/Size]  [Dual Video REC]  vajadzīgais iestatījums.

• MP4 formāts ir piemērots filmu atskaņošanai viedtālrunī, augšupielādei tīklā vai augšupielādei tīmeklī.



Fotogrāfiju ierakstīšana filmu ierakstīšanas laikā (Dual Capture)

Nospiežot PHOTO, filmu ierakstīšanas laikā varat ierakstīt fotogrāfijas.

Piezīmes

• Iespējams, fotogrāfijas nevarēsit uzņemt atkarībā no opcijas [ REC Mode]

un [ Frame Rate] iestatījuma.

• Filmām un fotogrāfijām nevarat atsevišķi norādīt saglabāšanas vietu

(iekšējā atmiņa/atmiņas karte) (FDR-AX40/AX55/AXP55).



Lai klusinātu filmu ierakstošās personas balsi (My Voice Canceling)

Nospiediet (My Voice Canceling) (51. lpp.). Tiks klusināta filmu ierakstošās personas balss.



Aptuvenais ierakstīšanai pieejamais ilgums

Filmas formāts Iekšējā atmiņa*

XAVC S 4K 2 st. 10 min. 64 GB: 2 st. 5 min.*

XAVC S HD 2 st. 35 min. 64 GB: 2 st. 35 min.*

AVCHD 8 st. 15 min. 16 GB: 2 st. 0 min.*

Ja vēlaties ierakstīt līdz pat maksimālajam ierakstīšanas ilgumam, šajā izstrādājumā (FDR-AX40/AX55/AXP55) ir jādzēš demonstrācijas filma.

Izmantojot Sony atmiņas karti.

Ierakstot ar noklusējuma iestatījumiem: [ File Format]: [ XAVC S 4K], [ REC Mode]: [60Mbps ], [Dual Video REC]: [Off]

Aptuvenais ierakstīšanas ilgums, izmantojot šādus iestatījumus: [ File Format]: [ XAVC S HD], [ Frame Rate]: [60p]

Aptuvenais ierakstīšanas ilgums, izmantojot šādus iestatījumus: [ File format]: [ AVCHD], [ REC Mode]: [High Quality ]

• Faktiskais ierakstīšanas ilgums vai ierakstāmo fotogrāfiju skaits

ierakstīšanas laikā tiek rādīts LCD monitorā.

Atmiņas karte*

Ierakstīšana/atskaņošana

Fotografēšana

Tālummaiņas svira ar piedziņu

Atveriet LCD monitoru un atlasiet [MODE]  (Photo).

• Spiežot pogu / (Shooting Mode), varat pārslēgt (Movie) un (Photo) (FDR-AX53/AX55/AXP55).

Viegli piespiediet PHOTO, lai pielāgotu fokusu,

un pēc tam nospiediet līdz galam.

• Ja fokuss ir pareizi pielāgots, LCD monitorā ir redzams AE/AF fiksācijas indikators.

Manuālās regulēšanas funkciju izmantošana

Izvēlnes elementa piešķiršana gredzenam MANUAL (FDR-AX53/AX55/AXP55)

Uz dažām sekundēm nospiediet un turiet pogu

MANUAL (51. lpp.).

• Ekrānā [Manual Ring Setting] tiks rādīti izvēlnes elementi, kurus varat

vadīt ar gredzenu MANUAL.

Grieziet gredzenu MANUAL (51. lpp.), lai izvēlētos

piešķiramo elementu, un pēc tam nospiediet pogu MANUAL.



Manuālā regulēšana, izmantojot gredzenu MANUAL

 Nospiediet pogu MANUAL, lai pārslēgtos manuālās regulēšanas

režīmā.

 Lai regulētu, grieziet gredzenu MANUAL.

• Lai atgrieztos automātiskās regulēšanas režīmā, vēlreiz nospiediet pogu MANUAL.

• Ja ir piešķirta tālummaiņas funkcija, regulējiet, tikai pagriežot gredzenu MANUAL.

Ierakstīšana/atskaņošana

Atskaņošana

Uz MENU

ekrānu

Notikuma

nosaukums

Uz iepriekšējo

notikumu

Notikumi

Mainīt filmu/

fotogrāfiju

ierakstīšanas

režīmu

Filmas formāta pārslēgšanas poga*

(4K/MP4)

Uz nākamo notikumu

Laika josla

Notikumu skalas mainīšanas poga

Highlight Movie

Maker*

Atveriet LCD monitoru un nospiediet videokameras

pogu (Skatīt attēlus), lai pārietu atskaņošanas režīmā.

• Pēc dažām sekundēm tiek rādīts notikuma skatīšanas ekrāns.

Atlasiet / , lai pārvietotu vajadzīgo notikumu

centrā, un pēc tam atlasiet attēlā apvilkto daļu ().

*1 *2

• Fotogrāfijas un filmas tiek saglabātas vienā ierakstīšanas datu

• Lai izvēlētos XAVC S vai AVCHD filmas, kuras vēlaties atskaņot,

• Izvēlētā kadru nomaiņas ātruma filmas varat atskaņot tikai XAVC S 4K

Ikona mainās atkarībā no iestatījuma [ File Format] (26. lpp.). Iestatot filmas formātu AVCHD, tiks rādīts Highlight Movie Maker.

nesējā (iekšējā atmiņā/atmiņas kartē). (FDR-AX40/AX55/AXP55)

rediģēt vai kopēt citā ierīcē, izvēlieties  [Image Quality/ Size]  [File Format].

filmu gadījumā. Kadru nomaiņas ātrumu izvēlieties atbilstoši atskaņojamajām filmām.

Atlasiet attēlu.

Lai atgrieztos

ekrānā

Event View

Iepriekšējais

Nākamais

Mainīt filmu/

fotogrāfiju

ierakstīšanas

režīmu

Notikuma

nosaukums

Ieraksta laiks/ fotogrāfiju skaits

Filma

Fotogrāfija

Pēdējoreiz atskaņotais attēls

Attēla veida pārslēgšanas poga (vizuālais rādītājs)



Lai pārslēgtos starp filmām un fotogrāfijām (vizuālais rādītājs)

Izvēlieties nepieciešamo attēlu veidu.

Ierakstīšana/atskaņošana



Atskaņošanas darbības

Skaļums / Iepriekšējais/nākamais

Dzēst / Ātrā attīšana/ātrā

Konteksts / Atskaņot/pauze

Apturēt Atskaņot/apturēt slīdrādi

Motion Shot Video Motion Interval ADJ

elements

pārtīšana



Filmas formāta pārslēgšanas poga

Lai izdzēstu attēlus

 Izvēlieties  [Image Quality/Size]  [ File Format] 

dzēšamo attēlu formātu.

• Pieejamais formāts ir atkarīgs no iestatījuma [ File Format].

 Izvēlieties [Edit/Copy]  [Delete]  [Multiple Images] 

dzēšamo attēlu veidu.

 Pieskarieties un parādiet atzīmi uz dzēšamajiem attēliem,

pēc tam izvēlieties .



Pārslēgšana uz MP4

 Izvēlieties filmas formāta pārslēgšanas pogu.

• Tiek rādīts filmas formāta izvēles ekrāns.

 Izvēlieties filmas formātu.



Lai kopētu attēlus no iekšējās atmiņas uz atmiņas karti (FDR-AX40/AX55/AXP55)

 Izvēlieties  [Edit/Copy]  [Copy]  [Int. Memory 

Memory card]  [Multiple Images].

 Izvēlieties kopējamo attēlu veidu.  Pieskarieties un parādiet atzīmi uz kopējamajiem attēliem,

pēc tam izvēlieties .

 Atlasiet .

Piezīmes

• Iekšējā atmiņā saglabātās XAVC S filmas nevar iekopēt SDHC atmiņas kartēs vai ārējā datu nesējā, kurā tiek izmantota failu sistēma FAT.

Attēlu skatīšana TV ekrānā

Signāla plūsma

Attēlu atskaņošana

Atkarībā no filmu formāta ierakstīšanas laikā, notikuma skatīšanas ekrānā izvēlētā atskaņojamo attēlu veida un HDMI izvades iestatījumiem atskaņojamie attēli var būt ierobežoti.

Savienojiet videokameras HDMI OUT ligzdu ar TV

ierīces HDMI IN ligzdu, izmantojot komplektācijā iekļauto HDMI kabeli.

Iestatiet savā TV, ka jālieto ieeja HDMI IN.

Atskaņojiet attēlus videokamerā.

Ierakstīšana/atskaņošana



Kā iestatīt atskaņojamos attēlus

Filmas formāts

XAVC S 4K 4K TV [Auto], [2160p/

XAVC S HD

AVCHD

* Izšķirtspēja būs videokamerā iestatītā HDMI izšķirtspēja.

• Attēli tiks atskaņoti, ja opcijai [HDMI Resolution] ir iestatīta vērtība [Auto] (noklusējuma iestatījums).

• Ja ar [Auto] attēli netiek atskaņoti pareizi, mainiet iestatījumu [HDMI Resolution]. Atlasiet  [Setup]  [Connection]  [HDMI Resolution]  vajadzīgais iestatījums.

• Ja jūsu TV iekārtai nav HDMI ligzdas, savienojiet videokameras vairākierīču/mikro USB kontaktligzdu ar TV video/audio ieejas ligzdām, izmantojot AV kabeli (jāiegādājas atsevišķi).

Augstas izšķirtspējas TV

4K TV vai augstas izšķirtspējas TV

[HDMI Resolution]

1080p]

[1080p], [1080i], [720p]

[Auto], [1080p], [1080i], [720p]

[Auto], [2160p/ 1080p], [1080p], [1080i], [720p]

Vizuālais rādītājs (25. lpp.)

MOVIE


MOVIE/


MOVIE

MOVIE/


MOVIE


MOVIE/


MOVIE

MOVIE/


PHOTO 4K attēla

Atskaņojamā attēla kvalitāte

4K attēla kvalitāte

Augstas izšķirtspējas attēla kvalitāte (HD)

kvalitāte (ja savienots ar 4K TV)*



Signāla plūsma

Videokameras savienošana ar TV, kuram ir tīkla izmantošanas iespējas

Izveidojiet videokameras savienojumu ar piekļuves punktu, kuram ir drošības iestatījums (39. lpp.). Nospiediet videokameras pogu

(Skatīt attēlus) un izvēlieties  [Wireless]  [ Function]

 [View on TV]  atskaņojamais attēla veids.

• Varat skatīt tikai AVCHD filmas, MP4 filmas un fotogrāfijas.

Tādu apgrieztu filmu atskaņošana (Trimming Playback), kas ir ierakstītas XAVC S 4K formātā

Varat atskaņot XAVC S 4K failu formātā ierakstītas filmas, vienlaikus palielinot un apgriežot skatāmo daļu, kā arī veicot ainas tālummaiņu līdz pat pilnai augstas izšķirtspējas attēla kvalitātei.

Mainiet HDMI izvades iestatījumu, lai izvadītu 4K filmas.

Atlasiet  [Setup]  [ Connection]  [HDMI Resolution]  vēlamais iestatījums.

Savienojiet videokameras HDMI OUT ligzdu ar TV

ierīces HDMI IN ligzdu, izmantojot komplektācijā iekļauto HDMI kabeli.

Ierakstīšana/atskaņošana

TV [HDMI Resolution]

4K TV [Auto]*, [2160p/1080p]*, [1080p], [1080i],

Augstas izšķirtspējas TV [Auto], [1080p], [1080i], [720p]

* Ieslēdzot un izslēdzot apgriezto filmu atskaņošanas funkciju,

ekrāns uz dažām sekundēm kļūst tukšs.

Atskaņošanas laikā LCD monitorā pieskarieties

elementam (apgriešana ieslēgta) un

[720p]

pieskaroties izvēlieties apgriežamo daļu.

• Atskaņojamais attēls tiek apgriezts, lai iegūtu augstas izšķirtspējas attēla kvalitāti (HD).

Piezīmes

• Videokameras LCD monitorā apgriezto filmu atskaņošana nav pieejama.

Attēlu skatīšana, izmantojot iebūvēto

Tālummaiņas svira ar piedziņu/PHOTO

Svira PROJECTOR FOCUS

projektoru (FDR-AXP55)

Nospiediet pogu PROJECTOR (51. lpp.).

Izvēlieties [Image Shot on This Device].

Izpildiet LCD monitorā norādītās darbības un pēc tam

atlasiet [Project].

Regulējiet projicētā attēla fokusu.

Izmantojiet tālummaiņas sviru ar piedziņu, lai pārvietotu atlases rāmi, kas tiek rādīts projicētajā attēlā, pēc tam nospiediet pogu PHOTO.



Iebūvētā projektora izmantošana ar datoru/ viedtālruni

 Savienojiet šī izstrādājuma ligzdu PROJECTOR IN (51. lpp.) ar

pievienojamās ierīces HDMI izejas ligzdu, izmantojot HDMI kabeli (iekļauts komplektācijā).

• Ja HDMI kabelis (iekļauts komplektācijā) neatbilst pievienojamās ierīces ligzdai, izmantojiet atsevišķi iegādājamu spraudņa adapteri. Detalizētu informāciju skatiet pievienojamās ierīces lietošanas instrukcijās.

 Veicot 2. darbību, izvēlieties [Image from External Device].

Ierakstīšana/atskaņošana

Attēlu saglabāšana

Attēlu skatīšana kalendārā

Attēlu koplietošana pakalpojumā PlayMemories Online™

Importējiet attēlus no videokameras.

Filmu disku izveide

Attēlu augšupielāde tīkla pakalpojumos

Importēto attēlu atskaņošana

Sistēmai Windows ir pieejamas arī šādas funkcijas.

Attēlu importēšana datorā

Ko var paveikt ar programmatūru PlayMemories Home™

PlayMemories Home ļauj importēt filmas un fotogrāfijas datorā, lai jūs tās varētu izmantot pēc saviem ieskatiem.

• Jau iepriekš jauniniet programmatūru PlayMemories Home uz visjaunāko versiju.



Lai lejupielādētu PlayMemories Home

Programmu PlayMemories Home var lejupielādēt, apmeklējot tālāk norādīto URL. http://www.sony.net/pm/



Lai pārbaudītu datorsistēmu

Varat pārbaudīt programmatūrai atbilstošās datora prasības, apmeklējot tālāk norādīto URL. http://www.sony.net/pcenv/

Attēlu saglabāšana ārējā datu nesēja ierīcē

Šeit ir izskaidrots, kā ārējā datu nesēja ierīcē saglabāt filmas un fotogrāfijas. Skatiet arī ārējās datu nesēja ierīces komplektācijā iekļauto lietošanas rokasgrāmatu. Saglabājiet filmas datorā, izmantojot programmatūru PlayMemories Home (32. lpp.).

Kā saglabāt filmas

Attēla kvalitāte/

Ierīce Kabelis

Rakstītājs bez USB ligzdas

Ārēja datu nesēja ierīce

Dators Mikro USB kabelis 4K/augstas

• Jaunāko informāciju par uzglabāšanas vidi skatiet tālāk norādītajā

tīmekļa vietnē. http://www.sony.net/

• Attēlus varat saglabāt, ja savienojat ar rakstītāju, izmantojot analogo AV

kabeli (jāiegādājas atsevišķi). Filmas tiek kopētas standarta izšķirtspējas attēla kvalitātē (34. lpp.).

• Izmantojot USB adaptera kabeli VMC-UAM2 (jāiegādājas atsevišķi),

attēlus varat kopēt tieši ārējā datu nesēja ierīcē.

AV kabelis (jāiegādājas atsevišķi)

VMC-UAM2 USB adaptera kabelis (jāiegādājas atsevišķi)

ierakstīšanas formāts

Standarta izšķirtspējas attēla kvalitāte

4K/augstas izšķirtspējas attēla kvalitāte (HD)

•XAVCS

•AVCHD

izšķirtspējas attēla kvalitāte (HD)

•XAVCS

•AVCHD

Datu nesējs

DVD

Ārējs datu nesējs

Dators un pievienots ārējs datu nesējs

Attēlu saglabāšana

Kā pievienot ierīci



Rakstītājs bez USB ligzdas

Savienojiet rakstītāju ar videokameras vairākierīču/mikro USB kontaktligzdu, izmantojot AV kabeli (jāiegādājas atsevišķi).

Signāla plūsma

• Informāciju par to, kā saglabāt attēlus, skatiet arī jūsu ierakstīšanas ierīces pamācības materiālos.

• Filmas tiek kopētas standarta izšķirtspējas attēla kvalitātē.



USB ārējais cietais disks

Savienojiet ārēja datu nesēja ierīci ar videokameras vairākierīču/mikro USB kontaktligzdu, izmantojot USB adaptera kabeli VMC-UAM2 (jāiegādājas atsevišķi).

Signāla plūsma

• Filmas tiek kopētas 4K/augstas izšķirtspējas attēla kvalitātē (HD).

Funkcijas Wi-Fi izmantošana

Programmas PlayMemories Mobile™ instalēšana savā viedtālrunī

Lai saņemtu jaunāko informāciju un detalizētu PlayMemories Mobile funkciju izklāstu, apmeklējiet tālāk norādīto URL.

http://www.sony.net/pmm/



Android operētājsistēma

Instalējiet programmu PlayMemories Mobile no vietnes Google Play.

• Viena skāriena funkcijām (NFC)

ir nepieciešama sistēma Android 4.0 vai jaunāka.



iOS

Instalējiet programmu PlayMemories Mobile no vietnes App Store.

• Viena skāriena funkcijas (NFC) sistēmā iOS nav pieejamas.

Piezīmes

• Atkarībā no valsts vai reģiona, iespējams, programmu PlayMemories Mobile no vietnes Google play vai App Store lejupielādēt nevarēs. Šādā gadījumā meklējiet “PlayMemories Mobile”.

• Ja programma PlayMemories Mobile viedtālrunī jau ir instalēta, atjauniniet programmatūru uz pēdējo versiju.

• Nav garantijas, ka šeit aprakstītā Wi-Fi funkcija darbosies visos viedtālruņos un planšetdatoros.

• Videokameras Wi-Fi funkciju nevar izmantot savienojuma izveidei ar publisku bezvadu LAN.

• Lai izmantotu videokameras viena skāriena funkcijas (NFC), ir jālieto viedtālrunis vai planšetdators, kas atbalsta funkciju NFC.

• Lietojumprogrammas izmantošanas paņēmieni un redzamie ekrāni nākamajos jauninājumos var tikt mainīti bez brīdinājuma.

Attēlu saglabāšana

MP4 filmu un fotogrāfiju pārsūtīšana uz viedtālruni



Viena skāriena savienojums ar Android ierīci, kas atbalsta funkciju NFC

Viedtālrunī izvēlieties

[Settings], pēc tam izvēlieties [More...], lai pārbaudītu, vai ir aktivizēta funkcija [NFC].

Videokamerā atskaņojiet

attēlu, kas jāsūta uz viedtālruni.

• Var pārsūtīt tikai MP4 filmas un

fotogrāfijas.

• Lai, atskaņojot filmas, izvēlētos

MP4 filmas, sk. “Pārslēgšana uz MP4” (26. lpp.).

Pieskarieties viedtālrunim

ar videokameru.

Piezīmes

• Iepriekš atceliet viedtālruņa miega režīmu vai atbloķējiet tā ekrānu.

• Pārliecinieties, vai videokameras LCD monitorā un viedtālrunī tiek rādīts simbols .

• Nekustīgi turiet videokameru saskarē ar viedtālruni, līdz tiek palaista programma PlayMemories Mobile (pēc 1–2 sekundēm).

• Ja videokameru nevar savienot ar viedtālruni, izmantojot funkciju NFC, sk. “Pievienošanās Wi-Fi tīklam, izmantojot kodu QR Code” (36. lpp.).



Pievienošanās Wi-Fi tīklam, izmantojot kodu QR Code

Nospiediet pogu (Skatīt

attēlus), pēc tam atlasiet

 [Wireless]  [ Function]  [Send to Smartphone]  [Select on This Device]  attēla veids.

Atlasiet attēlu, ko vēlaties

Android

iPhone/iPad

pārsūtīt, un pievienojiet , pēc tam atlasiet 

Tiks parādīts kods QR Code, SSID

•

un parole.

Palaidiet programmu

PlayMemories Mobile.

Atlasiet [OK]. (Ja tiek parādīts

ziņojums, vēlreiz atlasiet [OK].)

Izmantojiet viedtālruni, lai

nolasītu videokameras LCD monitorā parādīto kodu QR Code.

Veiciet tālāk aprakstītās darbības.

Kad tiek parādīts jautājums

[Connect with the camera?], atlasiet [Connect].

Attēlu saglabāšana

PlayMemories Mobile ekrānā atlasiet [Scan QR Code of the Camera].

Veiciet tālāk aprakstītās darbības.

Izpildiet ekrānā redzamos

norādījumus un instalējiet profilu (iestatījumu informāciju).

Sākuma ekrānā atlasiet

[Settings]  [Wi-Fi].

Atlasiet videokameras SSID.

Atgriezieties sākuma ekrānā

un palaidiet programmu PlayMemories Mobile.

• Tiklīdz kods QR Code ir nolasīts un savienojums ir sekmīgi izveidots, videokameras SSID (DIRECT-xxxx) un parole tiek reģistrēta jūsu viedtālrunī. Pēc tam Wi-Fi savienojuma izveidei starp videokameru un jūsu viedtālruni būs tikai jāatlasa videokameras SSID, kas reģistrēts jūsu viedtālrunī.

• Ja videokameru nevar savienot ar viedtālruni, izmantojot NFC un nolasot kodu QR Code, savienojuma izveidei lietojiet SSID un paroli. Detalizētu informāciju skatiet palīdzības norādījumos.

Viedtālruņa izmantošana par bezvadu tālvadības pulti

Ar videokameru var veikt ierakstīšanu, izmantojot viedtālruni kā bezvadu tālvadības pulti.

Videokamerā atlasiet

 [Wireless]  [ Function]  [Ctrl with Smartphone].

Viedtālrunī veiciet to pašu

procedūru, kas aprakstīta sadaļas “Pievienošanās Wi-Fi tīklam, izmantojot kodu QR Code” (36. lpp.) 6. darbībā.

Ja izmantojat funkciju NFC, videokamerā atveriet ierakstīšanas ekrānu un pieskarieties ar videokameras atzīmi viedtālruņa atzīmei .

Darbiniet videokameru

no sava viedtālruņa.

Piezīmes

• Atkarībā no vietējiem elektrības traucējumiem vai viedtālruņa iespējām tiešraides attēls var netikt parādīts gludi.

Filmu un fotogrāfiju saglabāšana datorā, izmantojot Wi-Fi

Vispirms savienojiet datoru ar bezvadu piekļuves punktu vai bezvadu platjoslas maršrutētāju.

Instalējiet paredzēto

programmatūru savā datorā (tikai pirmajā reizē).

Windows: PlayMemories Home http://www.sony.net/pm/

Mac: Wireless Auto Import http://www.sony.co.jp/imsoft/ Mac/

• Ja programmatūra jau ir

instalēta jūsu datorā, atjauniniet programmatūru uz pēdējo versiju.

Savienojiet videokameru

ar piekļuves punktu tālāk aprakstītajā veidā (tikai pirmajā reizē).

Ja nevarat veikt reģistrāciju, sk. piekļuves punkta instrukcijas vai sazinieties ar personu, kas uzstādīja piekļuves punktu.

Ja bezvadu piekļuves punktam ir poga WPS

Videokamerā atlasiet

Nospiediet reģistrējamā

 [Wireless] 

[Setting]  [WPS Push].

piekļuves punkta pogu WPS.

Ja zināt sava bezvadu piekļuves punkta SSID un paroli

Videokamerā atlasiet

Atlasiet piekļuves punktu,

Ja dators nav ieslēgts,

ieslēdziet to. Sāciet sūtīt attēlus no

videokameras uz datoru.

Nospiediet videokameras

Atlasiet 

• Attēli automātiski tiek pārsūtīti

• Tiek pārsūtīti tikai jaunie attēli,

 [Wireless] 

[Setting]  [Access point settings].

ko vēlaties reģistrēt, ievadiet paroli, pēc tam atlasiet [Next].

pogu (Skatīt attēlus).

[Wireless]  [Function]  [Send to Computer].

datorā un saglabāti.

ko esat ierakstījis. Filmu un daudzu fotogrāfiju importēšana var prasīt laiku.

Attēlu saglabāšana

Videokameras pielāgošana

Ritiniet izvēlnes elementus uz augšu vai uz leju.

Izvēļņu lietošana

Izvēļņu saraksti

Atlasiet .

Atlasiet kategoriju.

Atlasiet vajadzīgo

izvēlnes elementu.

• Atlasiet , lai pabeigtu izvēlnes iestatīšanu vai atgrieztos iepriekšējā izvēlnes ekrānā.

Shooting Mode

Movie Photo Interval Shooting Smth Slw REC Golf Shot High Speed REC

Camera/Mic

White Balance Spot Meter/Fcs Spot Meter Spot Focus Exposure Focus IRIS Shutter Speed AGC Limit AE Shift White Balance Shift Low Lux

Scene Selection Picture Effect

Digital Zoom Filter/Protector Auto Back Light

Manual Settings

Camera Settings

Cinematone Fader

Self-Timer

SteadyShot

Manual Ring Setting NIGHTSHOT Light

Face Face Detection Smile Shutter Smile Sensitivity

Flash Flash Flash Level Red Eye Reduction

Microphone My Voice Canceling Blt-in Zoom Mic Auto Wind NR Audio Mode Audio Rec Level

Shooting Assist My Button Focus Magnifier Grid Line Display Setting Zebra Peaking Audio Level Display

Image Quality/Size

REC Mode Frame Rate

Dual Video REC

File Format

Image Size

Wireless

Function Ctrl with Smartphone Multi Camera Control

Live Streaming Send to Smartphone Send to Computer View on TV

Setting

Airplane Mode Multi Camera Ctrl Set Vid REC during strm.

WPS Push Access point settings Edit Device Name Disp MAC Address SSID/PW Reset

Videokameras pielāgošana

Network Info Reset

Playback Function

Event View

Edit/Copy

Delete Protect Copy Direct Copy

Setup

Media Settings

Media Select

Media Info Format Repair Img. DB F. File Number

Playback Settings Data Code Volume Motion Interval ADJ Download Music Empty Music

TC/UB Disp TC Preset UB Preset TC Format TC Run TC Make UB Time Rec

Connection TV Type HDMI Resolution CTRL FOR HDMI USB Connect USB Connect Setting USB LUN Setting

General Settings

Beep Monitor Brightness Auto Keystone ADJ REC Lamp Remote Ctrl Power ON w/monitor Language Setting 24p Mode Cancel 24p Mode Battery Info Power Save Initialize Demo Mode Version

Clock Settings

Date & Time Setting Area Setting

TC/UB

Ja attēlu izmēriem ir norādīts iestatījums [AVCHD]

Ja attēlu izmēriem ir norādīts iestatījums [XAVC S HD]

FDR-AX53/AX55/AXP55

Varat iestatīt šo elementu, kad izmantojat zibspuldzi (jāiegādājas atsevišķi).

Funkcija Live Streaming ir atkarīga no trešās personas interneta pakalpojumu sniedzēja pakalpojumiem un nosacījumiem jūsu reģionā. Reģiona platjoslas un interneta pakalpojumu ierobežojumu dēļ šī funkcija var nebūt pieejama.

Varat iestatīt šo elementu, kad izmantojat ārēju datu nesēja ierīci (jāiegādājas atsevišķi).

FDR+AX40/AX55/AXP55

Atkarībā no valsts/reģiona funkcija var nebūt pieejama.

Ar 1080 60i saderīgi modeļi

*10

*11

*12

*10

FDR-AXP55

*11

FDR-AX40

*12

Ar 1080 50i saderīgie modeļi

Citas

Piesardzības pasākumi

Maiņstrāvas adapteris

Izvairieties no metālisku priekšmetu savienošanas ar baterijas/akumulatora kontaktiem, lai neradītu īssavienojumu. Tas var izraisīt nepareizu darbību.

Attēlu atskaņošana citās ierīcēs

Iespējams, ar citām ierīcēm nevarēs normāli atskaņot attēlus, kas tika ierakstīti ar šo videokameru. Pastāv arī iespēja, ar šo videokameru nevarēs atskaņot citās ierīcēs ierakstītos attēlus.

Ierakstīšana un atskaņošana

• Nepieļaujiet skarbu apiešanos, izjaukšanu vai modificēšanu un nepakļaujiet videokameru fiziskiem triecieniem vai spēka iedarbībai, piemēram, nedauziet to ar āmuru, nemetiet to zemē un nekāpiet videokamerai virsū. Ievērojiet īpašu uzmanību attiecībā pret objektīvu.

• Lai panāktu stabilu atmiņas kartes darbību, ieteicams formatēt atmiņas karti, pirms to pirmoreiz izmantojat ar šo videokameru. Atmiņas kartes formatēšanas rezultātā tiek izdzēsti visi tajā saglabātie dati, un šos datus nevarēs atgūt. Saglabājiet svarīgos datus savā datorā utt.

• Pārliecinieties, vai ievietojat atmiņas karti pareizā virzienā. Ja atmiņas karte tiek ar spēku ievietota nepareizā virzienā, var tikt bojāta atmiņas karte, atmiņas kartes slots vai attēlu dati.

• Pirms sākat ierakstīšanu, izmēģiniet ieraksta funkciju, lai nodrošinātu, ka attēls un skaņa tiek ierakstīta bez kādām problēmām.

• Televīzijas programmas, filmas, videolentes un citus materiālus var aizsargāt autortiesības. Neatļauta šādu materiālu ierakstīšana var būt autortiesību likumu pārkāpums.

• Kompensācija par ieraksta saturu netiek sniegta arī tad, ja ierakstīšana vai atskaņošana nav iespējama videokameras, ierakstīšanas datu nesēja u.c. ierīču defektu dēļ.

• Videokamera nav putekļdroša, noturīga pret ūdens šļakatām vai ūdensdroša.

• Neļaujiet videokamerai samirkt, piemēram, lietū vai jūrmalā. Ja videokamera samirkst, tā var darboties nepareizi. Dažreiz šādu bojājumu vairs nevar novērst.

• Nevērsiet videokameru pret sauli vai spēcīgu gaismas avotu. Šādi var izraisīt videokameras darbības traucējumus.

• Neizmantojiet videokameru stipru radioviļņu vai radiācijas avota tuvumā. Iespējams, videokamera nevarēs pareizi ierakstīt un atskaņot attēlus.

• Neizmantojiet videokameru smilšainā pludmalē vai putekļainā vietā. Šādi var izraisīt videokameras darbības traucējumus.

• Ja rodas kondensāts, pārstājiet lietot videokameru līdz brīdim, kad mitrums ir izgarojis.

Citas

• Nepakļaujiet videokameru mehāniskiem triecieniem un vibrācijai. Šādi rīkojoties, videokamera var pārstāt pareizi darboties vai neļaut ierakstīt attēlus. Turklāt šādi var sabojāt ierakstīšanas datu nesēju vai ierakstītos datus.

LCD monitors

LCD monitors ir ražots, izmantojot īpaši augstas precizitātes tehnoloģiju, tāpēc vairāk nekā 99,99% pikseļu darbojas efektīvi. Tomēr ir iespējami daži niecīgi melni un/vai gaiši punkti (baltā, sarkanā, zilā vai zaļā krāsā), kas pastāvīgi ir redzami LCD monitorā. Šādi punkti ir normāls ražošanas procesa rezultāts, un tie nekādi neietekmē ierakstīšanu.

Videokameras temperatūra

Darbības laikā videokamera un bateriju komplekts uzsilst. Tā nav nepareiza darbība.

Aizsardzība pret pārkaršanu

Atkarībā no videokameras un baterijas/akumulatora temperatūras, iespējams, nevarēsit ierakstīt filmas vai automātiski tiks izslēgta barošana, lai aizsargātu videokameru. Pirms barošanas izslēgšanas vai pirms filmu ierakstīšanas pārtraukšanas LCD monitorā tiks parādīts ziņojums. Šādā gadījumā atstājiet kameru izslēgtu un uzgaidiet, līdz paze minās videokameras un baterijas/ akumulatora temperatūra. Ja barošanu ieslēgsit, videokamerai un baterijai/akumulatoram neļaujot pietiekami atdzist, iespējams, barošana atkal tiks izslēgta vai

nevarēsit ierakstīt filmas.

Bezvadu lokālā tīkla (Wi-Fi, NFC utt.) deaktivizēšana uz laiku

Iekāpjot, piemēram, lidmašīnā, varat uz laiku deaktivizēt Wi-Fi funkciju. Atlasiet  [Wireless]  [Setting]  [Airplane Mode]  [On].

Bezvadu lokālais tīkls

Mēs neuzņemamies pilnīgi nekādu atbildību par jebkādiem zaudējumiem, kas radušies, nesankcionēti piekļūstot videokamerā ielādētajam saturam vai nesankcionēti to lietojot, kā arī pazaudēšanas vai zādzības gadījumā.

Par drošību attiecībā uz bezvadu lokālā tīkla izstrādājumu lietošanu

• Savas ierīces vienmēr izmantojiet drošinātā bezvadu tīklā, lai izvairītos no uzlaušanas, neatļautas trešo personu piekļuves un citām ievainojamībām.

• Izmantojot bezvadu tīkla funkciju, ir svarīgi iestatīt drošību.

• Sony nesniedz nekādas garantijas un neuzņemas atbildību par bojājumiem, kas radušies nepietiekamas drošības vai bezvadu tīkla funkcijas lietošanas dēļ.

Problēmu novēršana

Ja, lietojot videokameru, saskaraties ar kādām problēmām:

• Pārbaudiet videokameru, skatot palīdzības norādījumus (9. lpp.).

• Atvienojiet barošanas avotu, pēc 1 minūtes no jauna pievienojiet barošanas avotu un ieslēdziet videokameru.

• Inicializējiet savu videokameru (42. lpp.). Tiks atjaunoti visi sākotnējie iestatījumi, tostarp pulksteņa iestatījums.

• Sazinieties ar Sony izplatītāju vai vērsieties vietējā pilnvarotā Sony servisa centrā.

Specifikācijas

Sistēma

Signāla formāts:

UHDTV HDTV NTSC krāsa, EIA standarti (ar 1080 60i saderīgiem modeļiem) PAL krāsa, CCIR standarti (ar 1080 50i saderīgiem modeļiem)

Filmu ierakstīšanas formāts:

XAVC S (XAVC S formāts) Video: MPEG-4 AVC/H.264 Audio: MPEG-4 Linear PCM 2ch (48 kHz/16 biti) AVCHD (saderīgs ar AVCHD formāta Ver.2.0) Video: MPEG-4 AVC/H.264

Audio: Dolby Digital 2 kanāli/

5.1 kanāli Dolby Digital 5.1

Creator MP4 Video: MPEG-4 AVC/H.264 Audio: MPEG-4 AAC-LC 2ch

Ražots saskaņā ar Dolby Laboratories licenci.

Fotogrāfiju failu formāts:

Saderība ar DCF Ver.2.0 Saderība ar Exif Ver.2.3 Saderība ar MPF Baseline

Skatu meklētājs (FDR-AX53/AX55/

AXP55): 0,6 cm (0,24 collu tips), krāsu, 1 555 200 punktu ekvivalents

Ierakstīšanas datu nesējs (filmas/

fotogrāfijas): Iekšējā atmiņa (FDR-AX40/ AX55/AXP55): 64 GB XAVC S 4K (100 Mb/s), XAVC S HD lielātruma ierakstīšana (100 Mb/s), filma: SDHC atmiņas karte (UHS

3. ātruma klase vai augstāka) SDXC atmiņas karte (UHS

3. ātruma klase vai augstāka) microSDHC atmiņas karte (UHS

3. ātruma klase vai augstāka) microSDXC atmiņas karte (UHS

3. ātruma klase vai augstāka) XAVC S HD, XAVC S 4K (60 Mb/s), filma: SDHC atmiņas karte (10. ātruma klase vai UHS 1. ātruma klase, vai augstāka) SDXC atmiņas karte (10. ātruma klase vai UHS 1. ātruma klase, vai augstāka) microSDHC atmiņas karte (10. ātruma klase vai UHS

1. ātruma klase, vai augstāka) microSDXC atmiņas karte (10. ātruma klase vai UHS

1. ātruma klase, vai augstāka)

Citas

AVCHD, fotogrāfija: Memory Stick Micro (Mark2) Memory Stick PRO-HD Duo SD karte (4. klase vai augstāka vai UHS 1. ātruma klase vai augstāka) microSD karte (4. klase vai augstāka vai UHS 1. ātruma klase vai augstāka)

Lietotājam pieejamais apjoms (aptuveni): 62,4 GB 1 GB ir 1 miljards baitu, no kuriem daļa tiek izmantota sistēmas pārvaldībai un/vai lietojumprogrammu failiem. Var izdzēst tikai sākotnēji instalēto demonstrācijas filmu.

Ir nepieciešama vismaz 4 GB ietilpība.

Attēlveidošanas ierīce:

1/2,5 collu tipa (7,20 mm) aizmugures izgaismojuma Exmor R™ CMOS sensors Ieraksta pikseļi (fotogrāfija, 16:9): maksimums, 16,6 milj. pikseļu (5 440 × 3 056) Kopā: aptuveni 8,57 miljoni pikseļu Efektīvie (filma, 16:9) aptuveni 8,29 miljoni pikseļu Efektīvie (fotogrāfija, 16:9): aptuveni 8,29 miljoni pikseļu Efektīvie (fotogrāfija, 4:3): aptuveni 6,22 miljoni pikseļu

Objektīvs:

ZEISS Vario-Sonnar T objektīvs 20× (optiskā) attēla tālummaiņa, ierakstot filmas) attēla tālummaiņa, ierakstot filmas)

Filtra diametrs: 55 mm

F2.0 - F3.8

HD: 40× (skaidrā

, 250× (digitālā)

, 4K: 30× (skaidrā

Fokusa garums: f=4,4 mm - 88 mm Pārveidojot 35 mm fotoaparāta mērvienībās

Filmām

: f=26,8 mm - 536 mm (16:9) Fotogrāfijām: f=26,8 mm - 536 mm (16:9)

Krāsu temperatūra: [Auto], [One

Push], [Indoor], [Outdoor]

Minimālais izgaismojums:

4K: 9 lx (luksi), HD: 6 lx (luksi) (noklusējuma iestatījums, aizslēga ātrums 1/60 sekundes) 4K: 1,8 lx (luksi), HD: 1,2 lx (luksi) (opcijai [Low Lux] ir iestatīta vērtība [On], aizslēga ātrums 1/30 sekundes) NightShot (FDR-AX53/AX55/ AXP55): 0 lx (luksi) (aizslēga ātrums 1/60 sekundes)

Sony BIONZ-X unikālā attēlu apstrādes sistēma ļauj iegūt norādītajiem izmēriem līdzvērtīgu attēlu izšķirtspēju.

Opcijai [ SteadyShot] ir iestatīta vērtība [Standard] vai [Off].

Opcijai [ SteadyShot] ir iestatīta vērtība [Active].

Ieejas/izejas savienotāji

HDMI OUT ligzda: HDMI

mikrosavienotājs

Ligzda PROJECTOR IN

(FDR-AXP55): HDMI mikro savienotājs

Ieejas ligzda MIC: stereo miniligzda

(3,5 mm)

Austiņu ligzda: stereo miniligzda

(3,5 mm)

USB ligzda: vairākierīču/mikro USB

kontaktligzda*

* Atbalsta ar mikro USB saderīgas

ierīces. USB savienojums ir tikai izvadei (klientiem Eiropā).

LCD monitors

Attēls: 7,5 cm (3,0 collu tips,

proporcijas 16:9)

Kopējais pikseļu skaits:

FDR-AX40: 460 800 (960 × 480) FDR-AX53/AX55/AXP55: 921 600 (1 440 × 640)

Projektors (FDR-AXP55)

Projekcijas veids: DLP Gaismas avots: LED (R/G/B) Fokuss: manuāls Projicēšanas attālums: 0,5 m vai tālāks Izšķirtspēja (izvade): 854 × 480 Nepārtrauktas projicēšanas ilgums

(izmantojot komplektācijā iekļauto bateriju/akumulatora komplektu): aptuveni 2 h 25 m

Bezvadu lokālais tīkls

Atbalstītais standarts:

IEEE 802.11 b/g/n Frekvence: 2,4 GHz Atbalstītie drošības protokoli:

WEP/WPA-PSK/WPA2-PSK Konfigurēšanas paņēmiens: WPS

(Wi-Fi Protected Setup)/

manuāls Piekļuves veids: infrastruktūras

režīms NFC: NFC Forum foruma 3. tipa

atzīmēm atbilstošs

Vispārīgi

Barošanas prasības:

6,8 V/7,4 V (bateriju

komplekts), 8,4 V (maiņstrāvas

adapteris) līdzstrāva

USB uzlāde: 5 V 1500 mA līdzstrāva Vidējais enerģijas patēriņš:

Kameras ierakstīšanas laikā, izmantojot skatu meklētāju (FDR-AX53/AX55/AXP55): 4K:4,9W, HD:3,6W* Kameras ierakstīšanas laikā, izmantojot LCD monitoru ar normālu spilgtumu: 4K: 4,9 W,

HD: 3,6 W* *AVCHD FH režīmā Darba temperatūra: no 0 °C līdz

40 °C Glabāšanas temperatūra:

no –20 °C līdz +60 °C Izmēri (aptuveni):

FDR-AX40:

73 mm × 80,5 mm × 142,5 mm

(p/a/d), ieskaitot izvirzītās daļas

73 mm × 80,5 mm × 166,5 mm

(p/a/d), ieskaitot izvirzītās

daļas un ar ievietotu

komplektācijā iekļauto

uzlādējamo bateriju/

akumulatora komplektu

FDR-AX53/AX55:

73 mm × 80,5 mm × 161,0 mm

(p/a/d), ieskaitot izvirzītās daļas

73 mm × 80,5 mm × 166,5 mm

(p/a/d), ieskaitot izvirzītās

daļas un ar ievietotu

komplektācijā iekļauto

uzlādējamo bateriju/

akumulatora komplektu

FDR-AXP55:

77 mm × 80,5 mm × 161,0 mm

(p/a/d), ieskaitot izvirzītās daļas

77 mm × 80,5 mm × 166,5 mm

(p/a/d), ieskaitot izvirzītās

daļas un ar ievietotu

komplektācijā iekļauto

uzlādējamo bateriju/

akumulatora komplektu

Citas

Masa (aptuveni):

FDR-AX40: 510 g (tikai pamatierīce) 610 g ar komplektācijā iekļauto uzlādējamo bateriju/ akumulatora komplektu NP-FV70 FDR-AX53/AX55: 535 g (tikai pamatierīce) 635 g ar komplektācijā iekļauto uzlādējamo bateriju/ akumulatora komplektu NP-FV70 FDR-AXP55: 565 g (tikai pamatierīce) 660 g ar komplektācijā iekļauto uzlādējamo bateriju/ akumulatora komplektu NP-FV70



Maiņstrāvas adapteris AC-L200D

Barošanas prasības: 100 V–240 V

maiņstrāva, 50 Hz/60 Hz Enerģijas patēriņš: 18 W Izejas spriegums: 8,4 V līdzstrāva* * Specifikācijas sk. uz maiņstrāvas

adaptera uzlīmes.



Uzlādējamu bateriju/ akumulatora komplekts NP-FV70

Maksimālais izejas spriegums:

8,4 V līdzstrāva Izejas spriegums: 6,8 V līdzstrāva Maksimālais uzlādes spriegums:

8,4 V līdzstrāva Maksimālā uzlādes strāva: 3,0 A Ietilpība

Parastā: 14,0 Wh (2060 mAh) Minimālā: 13,3 Wh (1960 mAh)

Veids: litija jonu



Preču zīmes

•AVCHD, AVCHD Progressive, AVCHD logotips un AVCHD Progressive logotips ir Panasonic Corporation un Sony Corporation preču zīmes.

• XAVC S un ir Sony Corporation reģistrētas preču zīmes.

• Memory Stick un ir Sony Corporation preču zīmes vai reģistrētas preču zīmes.

•Blu-ray Disc™ un Blu-ray™ ir Blu-ray Disc Association preču zīmes.

• Dolby un dubultā D apzīmējums ir Dolby Laboratories preču zīmes.

• Termini HDMI un HDMI HighDefinition Multimedia Interface, kā arī HDMI logotips ir HDMI Licensing LLC preču zīmes vai reģistrētas preču zīmes ASV un citās valstīs.

• W indows ir Microsoft Corporation ASV un/vai citās valstīs reģistrēta preču zīme vai preču zīme.

• Mac ir Apple Inc. preču zīme vai reģistrēta preču zīme ASV un/vai citās valstīs.

• Intel, Intel Core un Pentium ir Intel Corporation preču zīmes ASV un/vai citās valstīs.

• SDXC logotips ir SD-3C, LLC preču zīme.

• Android un Google Play ir Google Inc. preču zīmes.

• Wi-Fi, Wi-Fi logotips, Wi-Fi PROTECTED SET-UP ir Wi-Fi Alliance reģistrētas preču zīmes.

• Atzīme N ir NFC Forum, Inc. preču zīme vai reģistrēta preču zīme ASV un citās valstīs.

• Facebook un f logotips ir Facebook, Inc. preču zīmes vai reģistrētas preču zīmes.

• YouTube un YouTube logotips ir Google Inc. preču zīmes vai reģistrētas preču zīmes.

• iPhone un iPad ir Apple Inc. preču zīmes, kas reģistrētas ASV un citās valstīs.

•QR Code ir DENSO WAVE INCORPORATED reģistrēta preču zīme.

Visi šeit minētie izstrādājumu nosaukumi var būt attiecīgo īpašniekuzņēmumu preču zīmes vai reģistrētas preču zīmes. Tāpēc šajā rokasgrāmatā zīmes ™ un netiek izmantotas visos gadījumos.



Par GNU GPL/LGPL

programmatūru

Šajā izstrādājumā ir iekļauta programmatūra, uz kuru attiecas šāda GNU vispārējā publiskā licence (General Public License, turpmāk tekstā “GPL”) vai GNU vispārējā publiskā licence ar ierobežotu lietojumu (turpmāk tekstā “LGPL”). Ar šo jūs tiekat informēts, ka jums ir tiesības piekļūt šīs programmatūras programmu pirmkodam, mainīt un atkārtoti izplatīt to atbilstoši GPL/LGPL sniegtajiem nosacījumiem. Pirmkods ir pieejams tīmeklī. Tā lejupielādei izmantojiet tālāk norādīto URL. http://oss.sony.net/Products/ Linux Būsim pateicīgi, ja nemēģināsit ar mums sazināties saistībā ar pirmkoda saturu.

Licenču kopijas (angļu valodā) ir saglabātas šī izstrādājuma iekšējā atmiņā. Izveidojiet šī izstrādājuma un datoru lielapjoma krātuves savienojumu un izlasiet failus, kas atrodas PMHOME mapē LICENCE.

Citas

Daļas un vadības elementi

Skaitļi iekavās apzīmē lappušu numurus atsaucei.

 Poga PHOTO (20 un 22)  Tālummaiņas svira ar

piedziņu (22)

 Vairākierīču/mikro USB

kontaktligzda

Atbalsta ar Micro USB saderīgas ierīces. Šī kontaktligzda neatbalsta VMC-AVM1 adaptera kabeli (jāiegādājas atsevišķi). Piederumus, izmantojot A/V tālvadības savienotāju, lietot nevar.

 Ligzda (mikrofons)

(PLUG IN POWER)

 Plecu siksnas cilpa  Roktura siksniņa  Ligzda  (austiņas)  Vairāku interfeisu ligzda

Detalizētu informāciju par piederumiem, kas ir saderīgi ar vairāku interfeisu ligzdu, meklējiet sava reģiona Sony tīmekļa vietnē vai lūdziet to Sony izplatītājam vai vietējā

pilnvarotā Sony servisa centrā.

Darbība ar citu ražotāju piederumiem netiek garantēta. Ja lietojat ligzdas adapteri (jāiegādājas atsevišķi), varat izmantot arī ar Active Interface Shoe saderīgus piederumus. Lai nepieļautu atteici, neizmantojiet tirdzniecībā pieejamas zibspuldzes, kurām ir augstsprieguma sinhronizācijas kontakti vai pretēja polaritāte.

 Atzīme N (36)

NFC: Near Field Communication

 Kameras ierakstīšanas

indikators

 Tālvadības sensors  Režīma NIGHTSHOT gaisma

(FDR-AX53/AX55/AXP55)

 Svira PROJECTOR FOCUS (31)

(FDR-AXP55)

 LCD monitors/skārienpanelis  Projektora objektīvs

(FDR-AXP55)

 Iebūvēts mikrofons  Gredzens MANUAL

(FDR-AX53/AX55/AXP55) (23)

Pogai un grozāmpogai var piešķirt manuālas funkcijas.

 Objektīvs (ZEISS objektīvs)  Poga MANUAL (FDR-AX53/

AX55/AXP55)

 Atmiņas kartes piekļuves

indikators (17)

 Atmiņas kartes slots (17)  Ligzda HDMI OUT  Ligzda PROJECTOR IN (31)

(FDR-AXP55)

 Skaļrunis  Poga / (Uzņemšanas

režīms) (22) (FDR-AX53/ AX55/AXP55)

 Poga (Manas balss

slāpēšana)

Klusina filmu ierakstošās personas balsi.

 Poga PROJECTOR (31)

(FDR-AXP55)

 Poga (Skatīt attēlus) (24)  Poga NIGHTSHOT

(FDR-AX53/AX55/AXP55)

 Poga  (ON/STANDBY)

Citas

 Skatu meklētājs (FDR-AX53/

AX55/AXP55)

Videokamera tiek ieslēgta, atverot skatu meklētāju.

 Skatu meklētāja objektīva

regulēšanas grozāmpoga (FDR-AX53/AX55/AXP55)

Ja rādījumi skatu meklētājā šķiet aizmigloti, grieziet skatu meklētāja objektīva regulēšanas grozāmpogu.

 Poga START/STOP (20)  Indikators POWER/CHG

(uzlāde) (13)

 Ligzda DC IN  Trijkāja ietvere

Pievienojiet trijkāji (jāiegādājas atsevišķi: skrūves garums nedrīkst sasniegt 5,5 mm). Atkarībā no trijkāja specifikācijām šo izstrādājumu, iespējams, nevarēs pievienot pareizajā virzienā.

 BATT (baterijas/akumulatora)

atbrīvošanas svira

 Bateriju komplekts (13)



Lai pievilktu roktura siksniņu

Alfabētiskais rādītājs

Android 35 App Store 35 Atmiņas karte 17 Atskaņošana 24 Attēlu importēšana datorā 32 AVCHD 10, 11

Baterijas/akumulatora uzlāde, izmantojot datoru 14 Bateriju komplekta uzlāde 13 Bateriju komplekts 13 Bezvadu piekļuves punkts 39

Datora sistēma 32 Dators 32 Datums un laiks 16 Dual Video REC 20 Dzēšana 26

Filmas 20 Formatēšana 19 Fotogrāfijas 22

Google play 35

HDMI kabelis 27

Ierakstīšana 20 Ierakstīšanas datu nesējs 19 Ierakstīšanas ilgums 21 Ierakstīšanas/atskaņošanas ilgums 14 Ieslēgšana 16 Instalēšana 35 iOS 35 Izvēlnes 40 Izvēlnes elementa piešķiršana 23 Izvēļņu saraksti 40

Komplektācijā iekļautie priekšmeti 12

LCD monitors 50

Maiņstrāvas adapteris 13 Manuāla ierakstīšana 23 Memory Stick Micro™ (M2) datu nesējs 17 MicroSD atmiņas karte 18 Mikro USB kabelis 14 MP4 36 My Voice Canceling 21

NFC 36

Palīdzības ceļvedis 9 Piesardzības pasākumi 43 Pilna uzlāde 14 PlayMemories Home 32 PlayMemories Online 32 Problēmu novēršana 45 Programmatūra 32 Projektors 31

Citi

Rediģēšana 24 Roktura siksniņa 52

Sienas kontaktligzda (sienas rozete) 14 Skaņas signāls 16 Skārienpanelis 50 Smartphone 35 Specifikācijas 45

Tālummaiņa 20 Tīkls 29 Trijkājis 52 Trimming Playback 29 TV 27

Uzlādes ilgums 14

Viena skāriena funkcijas (NFC) 35

Wi-Fi 35 Windows 32

XAVC S 4K 10, 11 XAVC S HD 10, 11

Papildinformāciju par šo izstrādājumu un atbildes uz bieži uzdotajiem jautājumiem var atrast mūsu klientu atbalsta tīmekļa vietnē.

http://www.sony.net/

Sony FDR-AX53 Users guide [lv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Šo izlasiet vispirms

Papildinformācijas saņemšana par videokameru (palīdzības norādījumi)

Filmu ierakstīšanas formāta izvēlēšanās

Darba sākšana

Komplektācijā iekļautie priekšmeti

Bateriju komplekta uzlāde

Izstrādājuma ieslēgšana

Atmiņas kartes ievietošana

Ierakstīšana/atskaņošana

Ierakstīšana

Manuālās regulēšanas funkciju izmantošana

Atskaņošana

Attēlu skatīšana TV ekrānā

Attēlu saglabāšana

Attēlu importēšana datorā

Attēlu saglabāšana ārējā datu nesēja ierīcē

Funkcijas Wi-Fi izmantošana

Videokameras pielāgošana

Izvēļņu lietošana

Citas

Piesardzības pasākumi

Specifikācijas

Daļas un vadības elementi

Alfabētiskais rādītājs
