Page 1
数字磁带录像机
DNW-A65P
中文操作手册
第一版(第一次修订)
Page 2
注意事项
为避免燃烧和电击伤害，请勿将设备置于雨中或受潮。
为避免电击，请勿打开机盖。维修须由专业人士操作。
请保持本机接地良好
此手册如有翻译上的出入请以英文为准。
。
Page 3
目录
第一章
概述
第二章
各部分的位置和功能
第三章
准备
第四章
重放
1-1 功能 .................................................................................................. 1-1
1-2 系统连接实例 ................................................................................... 1-3
2-1 控制面板...........................................................................................2-1
2-1-1 上控制面板 .......................................................................................... 2-2
2-1-2 下控制面板 .......................................................................................... 2-4
2-1-3 辅助控制面板 .................................................................................... 2-11
2-2 连接面板.........................................................................................2-14
3-1 外部设备的连接 ................................................................................ 3-1
3-1-1 数字输出信号的连接 ........................................................................... 3-1
3-1-2 模拟输出信号的连接 ........................................................................... 3-2
3-1-3 基准信号的连接 ................................................................................... 3-3
3-2 设置 .................................................................................................. 3-4
3-3 叠加的字符信息 ................................................................................ 3-5
3-4 磁带 .................................................................................................. 3-7
3-4-1 磁带类型 ............................................................................................. 3-7
3-4-2 磁带的装入和取出 .............................................................................. 3-7
4-1 重放准备...........................................................................................4-1
4-1-1 开关设置 ............................................................................................. 4-1
4-1-2 时间数据选择 ..................................................................................... 4-1
4-2 重放/上载重放操作 ........................................................................... 4-2
4-2-1 正常重放 ............................................................................................. 4-2
4-2-2 以JOG方式重放 .................................................................................. 4-3
4-2-3 以SHUTTLE方式重放 ......................................................................... 4-3
4-2-4 以变速方式重放 .................................................................................. 4-4
4-2-5 主导轴变速方式重放 ........................................................................... 4-4
4-2-6 上载方式的重放 .................................................................................. 4-5
4-3 动态跟踪控制(DMC)重放 .................................................................. 4-6
4-3-1 概述 .................................................................................................... 4-6
4-3-2 向存储器中存入变速重放速度 ............................................................ 4-6
4-3-3 执行DMC重放 .................................................................................... 4-7
第五章
拍摄标记
第六章
菜单系统
5-1 概述 .................................................................................................. 5-1
5-2 拍摄标记操作菜单 ............................................................................ 5-2
5-3 拍摄标记的操作 ................................................................................ 5-3
5-3-1 读取拍摄标记 ...................................................................................... 5-3
5-3-2 写入后期标志 ...................................................................................... 5-3
5-3-3 拍摄标志列表操作 ............................................................................... 5-4
5-3-4 检索拍摄标记 ...................................................................................... 5-6
5-3-5 读取拍摄数据 ...................................................................................... 5-6
5-3-6 排序拍摄标志 ...................................................................................... 5-7
6-1 菜单系统构成 ................................................................................... 6-1
6-2 基本菜单........................................................................................... 6-1
6-2-1 基本菜单中包括的菜单项 ................................................................... 6-1
6-2-2 基本菜单操作 ..................................................................................... 6-4
6-3 扩展菜单........................................................................................... 6-9
6-3-1 扩展菜单中的菜单项 .......................................................................... 6-9
6-3-2 扩展菜单操作 ................................................................................... 6-19
目录 1
Page 4
目录
第七章
维护与检查
附录
7-1 取出松驰的磁带 ................................................................................ 7-1
7-2 磁头清洁 ........................................................................................... 7-1
7-3 潮湿结露 ........................................................................................... 7-2
7-4 数字计时表 ....................................................................................... 7-3
性能指标 ................................................................................................. A-1
2 目录
Page 5
1-1 功能
第一章 概述
DNW－A65P是基于Betacam SX格式的盒式数字放像机。
该机不仅可进行数字重放，而且能够重放以普通模拟Betacam
格式录制的磁带。
该机具有如下功能：
Betacam SX格式
Betacam SX格式是数字版本的Betacam SP，同时它还是一种
支持非线性编辑系统和服务器系统的数字录像机。与模拟
Betacam 格式相比，Betacam SX格式降低了大约一半的走带
速度。磁鼓转速为75转/ 秒，在十二条斜扫描磁迹上，共录制
两场视频数据和四路数字音频信号。纵向记录的控制信号和时
间码磁迹与模拟Betacam 格式相同。
辅助磁迹
磁头
方向
视频
系统数据
音频声道1至4
音频声道1至4
走带方向
视频
系统数据
优异的图像质量、出色的音质、极高的可靠性
尽管使用较低的数据率，仍可获得优异的图像质量和出色的音
质。本机还具有极强的纠错系统。
帧间数据压缩
Betacam SX格式录像机使用MPEG-2 4:2:2 Profile@Main Level
帧间数据压缩。数据压缩比大约为10:1。
兼容重放Betacam /Betacam SP
该机能够重放以Betacam 和Betacam SP格式录制的磁带，从
而可以充分利用以前录制的Betacam和Betacam SP磁带。
多种输出信号
本机支持下列多种输入和输出信号：
信号
模拟视频信号 标准配置(复合和分量)
标准或可选
第一章 概述
控制 (CTL) 磁迹
时间码磁迹
磁头分布
除用于Betacam SX格式的数字记录和重放的磁头外，本机还
具有模拟Betacam SP重放磁头。总共有八个数字重放磁头。
数字信号处理
本机的信号处理为4:2:2数字分量信号D1格式。
模拟音频信号
(4个 声道)
AES/EBU数字音频信号 标准配置
a)
视频/音频信号 标准配置
SDI
b)
SDTI
视频/音频信号
时间码 标准配置
a) Serial Digital Interface (串行数字接口)
b) Serial Data Transport Interface (串行数据传输接口)
标准配置
选件 (BKNW-118)
第一章 概述 1-1
Page 6
1-1 功能
第一章 概述
DMC(动态跟踪控制)重放
在-1到+2倍正常带速范围内，可以存储一段速度变化值，并可
使用这一变速值进行自动编辑。
以菜单为基础的设置
通过本机前面板上的菜单操作，可对本机的操作状态，外接设
备的接口等进行初始设置。
多种显示功能
除了用LED(发光二极管)显示本机操作状态，当前的设置及所
连接的设备外，还有一块液晶显示板显示数字信息，包括：时
间码、用户比特、DMC重放的入出点、DMC重放长度、故障
编码及菜单设置等信息。
内含时码发生器
重放时间码可以直接输出，也可经内置时间码发生器再生后输
出。
外接控制设备
可连接BVE-900/910/2000/9000/9000P/9100/9100P或其它
BVE-系列的编辑控制器，遥控和监视用的计算机，还可连接
用于内部数字视频信号处理的BVR-50/50P遥控器等设备。
经济
• 多种规格磁带可供选择，可以使用包括便宜的UVW 录像机的
磁带、Betacam SP 磁带或Betacam SX 磁带。
• 该机的设计仅需要极少的维护，不需要每天的维护检查。降
低了磁鼓和其它零件的维修费用。
机架安装
该机可安装在符合EIA标准19-英寸机架上。
有关机架安装的详细内容，参见《维修手册第一部分》。
1-2 第一章 概述
Page 7
1-2 系统连接实例
下图展示了用于室外转播车、本地操作及播出工作站的连接实
例。
• 在室外转播车和本地操作
Betacam SX 摄录一体机
数字磁带
模拟磁带
DNW-A65P
模拟复合
模拟音频
数字 (SDTI/SDI)
模拟
复合
a)
SNG
系统
数字调制器 数字解调器
第一章 概述
Betacam SP 摄录一体机
• 在播出工作站操作
数字/模拟磁带
视频监视器
模拟复合
视频监视器
音频监听
DNW-A65P
BVE-系统编辑机
数字磁带
磁带控制
SDTI
SDI
a) SNG: 卫星新闻采集
音频/视频
服务器
系统
音频监听
模拟音频
模拟复合/分量
SDI
带SDI接口的VTR或模拟VTR
第一章 概述 1-3
Page 8
2-1 控制面板
如下所示，共有三块面板。
• 上控制面板
• 下控制面板
• 辅助控制面板
上控制面板
(
参见第
2-2页)
第二章 各部分的位置和功能
第二章 各部分的位置和功能
VI TC UB
INTRP A IN DF LTC VITC 8F 4F 2F
A OUT
a) 向前拉出下控制面板，即可看到辅助控制面板。
CONFI ON
TCG TOTAL REMAIN 525 625
辅助控制面板
(
参见第
DOLBY
NR
EVENT
%
a)
2-11页)
下控制面板
(
参见第
2-4页)
第二章 各部分的位置和功能 2-1
Page 9
2-1 控制面板
2-1-1 上控制面板
第二章 各部分的位置和功能
OFF
ON
1
POWER
PHONES
POWER
开关
dB
0
-10
-20
-30
-40
-80
CH-1 CH-2 CH-3 CH-4
CH-1 CH-2 CH-3 CH-4
DISPLAY
FULL/FINE
电平表
2
dB
0
-10
-20
-30
-40
-80
PULL FOR VARIABLE
dB
dB
0
0
-10
-10
-20
-20
-30
-30
-40
-40
-80
-80
PB
PB 调整
4
DISPLAY FULL/FINE 开关
5
PHONES 耳机插孔和调整
6
音频监听选择键
3
ANALOG / DIGITAL
AUDIO MONITOR SELECT
CH-1 CH-2 CH-3 CH-4
L
R
时码设置部分
7
REMOTE 按键和
8
RS-232C 指示灯
带仓
AUTO
TC
LTC
VITC
DF
NDF
REMOTE
1(9P)
2(50P)
RS-232C
1 POWER(电源)开关
电源的开关，设备加电后，电平表2和位于下控制面板上的液
晶显示板亮。关闭电源时，将电源开关按至OFF“关”一侧。
2 电平表
用于显示1-4声道的音频重放电平。
音频电平的显示方式有两种：
FULL(满屏)和FINE(局部)。显示方式由DISPLAY FULL/FINE
(显示 满屏/局部)开关5选择。
3 AUDIO MONITOR SELECT 音频监听选择键
按L(左)和R(右)行的按键可选择从MONITOR OUTPUT L(监听
输出左)或MONITOR OUTPUT R(监听输出右)接口输出的音频
信号。
每行按键中可以同时按两个或更多的按键，使按键点亮，这样
即可监听这些选定声道的混合声。
4 PB(重放)调整
可分别调整1至4声道的重放声音电平。
重放过程中，拔出调整旋钮并且根据电平表2的电平显示来调
电平大小。
当调整旋钮被推回后，重放电平回到预置电平状态，此时不能
进行电平调节。
5 DISPLAY FULL/FINE (全屏/局部 显示)按键
该按键可使音频电平表2在如下显示状态间进行切换:
FULL(全屏)：根据扩展菜单中第806项的选定，其显示范围
在-60dB到0dB或-40dB到+20dB之间。
在这种状态下，对应当前声音电平以及低于该值的显
示条均点亮
FINE(局部)：它的显示以每格0.25dB被放大。基准电平显
示条点亮。
在这种状态中，只有对应当前声音电平的那一段显示
条亮。如果音频电平超过最大显示电平，顶端显示条
闪亮；如果音频电平低于最小显示电平，最下面一段
显示条将闪亮。
2-2 第二章 各部分的位置和功能
Page 10
6 耳机插孔和调整
连接8 欧姆阻抗的立体声耳机，以便在重放过程中进行监听声
音。
调整旋钮用来调节音量大小。
从“MONITOR OUTPUT” 接口输出的音量也可以通过设定同
时进行调整。
DF/NDF(丢帧 /非丢帧)键和指示灯
在525/60制式中，该键用来选择时码发生器和CTL计数器的计
数方式。
DF：丢帧方式
NDF：非丢帧方式
3)
3)
对应所选定项的指示灯点亮。
为使“
MONITOR OUTPUT”
接口的输出音量能同时被调整，
需要对内部电路板的开关进行设置，详情请参考《维修手册第
1
部分》
7 时码设置部分
TC按键和指示灯
DF/NDF 键和指示灯
TC
LTC
AUTO
VITC
DF
NDF
TC(时间码)按键和指示灯
该按键可按以下顺序对下面板上的时码显示进行选择：LTC
1)
→AUTO →VITC 2)。对应所选项的指示灯点亮。
选为AUTO (自动)位后，当磁带走带速度低于半速时，时码显
示为VITC；当磁带走带速度比半速快时，则时码显示为LTC。
8 遥控按键和RS-232C指示灯
按下其中一个按键，选择控制本机的设备。
1(9芯) ：本机由连接在REMOTE-IN(9P)或REMOTE1-
OUT(9P)接口上的设备来控制。按键点亮。
2(50芯)：本机由连接在REMOTE PARALLEL I/O(50)接口上
的设备来控制。按键点亮。
RS-232C指示灯：当本机通过RS-232C接口来控制时，该指
示灯亮。
第二章 各部分的位置和功能
..........................................................................................................................................................................................................
1)LTC：LONGITUDINAL TIME CODE(纵向时间码)的缩写，
这种时间码被录在磁带的纵向磁迹上。在慢速时读数不可
靠，在静帧时则完全无法读取。
2)VITC：VERTICAL INTERVAL TIME CODE (场间插入
时间码) 的缩写。它被插在场消隐期间并录在了视频轨迹
上。它能在低速时和静帧时读取但不能在高速重放时读
取。
3)丢帧 /非丢帧 方式：
在NTSC制式中，实际帧速度为29.97 帧/秒。因此实际帧速
和时码的30帧/ 秒的帧速存在积累误差。在丢帧方式中除了
每隔十分钟一次外，每分钟的开头两帧均被跳过，以保持时
码值与实际时间值同步。
在非丢帧方式中，无须进行这种修正，在实际时间和时码值
间每天存在大约86秒的差异。
第二章 各部分的位置和功能 2-3
Page 11
2-1 控制面板
2-1-2 下控制面板
第二章 各部分的位置和功能
3
DMC 重放
1
监视/菜单/显示设置部分
4
Shot mark 部分
2
显示部分
5
走带控制部分
6
搜索控制部分
1 监视／菜单／显示 设置部分
MENU 按键
1
SET 按键
2
MENU SET
CTL/TC/UB 按键
3
TOTAL/REMAIN 按键
4
RESET 按键
5
CTL/TC/UB TOTAL/REMAIN
1 MENU(菜单)按键
该按键是用来实现菜单操作的。
按此键使它点亮，在显示部分2的荧光显示屏上会显示设置菜
单。再一次按此键即从菜单显示状态退出。
有关菜单设置操作的详细内容，参看第六章中的《菜单系统》。
2 SET(设置)按键
用此键来设置时间码和用户比特值以及进行菜单设置操作。
RESET
3 CTL/TC/UB按键
此键用来按下列顺序选择在荧光屏上的显示数值：CTL、
TC、UB。随着显示的变化，荧光屏上相应的指示灯也显示所
处的状态。
时码显示值的选择和显示内容
显示选择 显示值 指示灯状态
CTL 磁带走带时间(小时，分 TC 和UB指示灯
钟，秒，帧)，它是从重 都熄灭。
放过程中录在磁带上的
CTL(控制)信号计算
出的，或是对录制过程
中CTL信号脉冲的计数
得到。
TC 由内部时码阅读器读出的 TC指示灯点亮
重放时码或录制过程中的 UB指示灯熄灭。
a)
时码。
UB 插入在重放时码中或录制 UB指示灯点亮
中时码的用户比特值。
a)LTC或VITC由TC按键来选择，当选择了VITC，TC键上面的VITC指
示灯点亮。
a)
TC指示灯熄灭。
有关菜单设置操作的详细内容，参看第六章中的《菜单系统》。
2-4 第二章 各部分的位置和功能
Page 12
4 TOTAL(全部)/REMAIN(剩余)按键
按该键来选择荧光屏上显示为TOTAL(全部)或REMAIN(剩
余)。根据选择情况，荧光显示屏上的TOTAL或REMAIN指
示灯亮。
有关
TOTAL或REMAIN
指示灯的详细内容，参看下一页。
5 RESET(复位)按键
按下此键可使显示屏中显示的CTL计数复位。
CTL复位后则将ＤＭＣ的重放点清除。
2 显示部分
荧光显示屏和指示灯
1
指示灯
2
1 荧光显示屏和指示灯
这一部分包括由荧光显示屏显示的时间数据显示区1 ，时间
数据显示区2，和一个速度显示区，以及一系列指示灯。
指示灯区
第二章 各部分的位置和功能
时间数据显示区1
通常该显示区根据监听/菜单/显示设置部分1 和上控制面板上
TC键的设置，可显示CTL数值、时间码值和用户比特值。
该区还用来显示“STUNT IN”(变速入点)(或“PLAY IN”重放
入点)、镜头时间长度、错误信息以及菜单设置等等。
时间数据显示区 1
时间数据显示区 2
速度显示区
有关
CTL
码、时间码、或用户比特值的详细内容，请参看
TC/UB
按键中的介绍(前页)。
CTL/
第二章 各部分的位置和功能 2-5
Page 13
2-1 控制面板
时间数据显示区2
该显示区根据监听/菜单/显示设置部分1中TOTAL/REMAIN键
的设置，选择显示总时间长度或是剩余时间长度。根据显示内
容，上面相应的“TOTAL”和“REMAIN”指示灯立即点亮。
TOTAL：对应磁带总的时间长度。
REMAIN：对应剩余磁带的时间长度。
第二章 各部分的位置和功能
该数据是根据磁带直径估算出的大概值。因此不能精确到秒。
当设放入磁带或放入的带子没有从头开始走带，或当带子仅开
始走了几秒还未计好剩余长度时，在TOTAL/REMAIN 显示器
中显示“┄┄”。
该区域也用来显示“STUNT OUT”(变速出点)(或“PLAY
OUT”重放出点) 、镜头时间长度、错误信息以及菜单设置等
等。
速度显示区
该区显示上载速度或主导轴变速重放时的带速。
指示灯区
此处包括以下指示灯。
• VI(VITC)指示灯：在时间数据显示区1中显示VITC时间码或
VITC用户比特值时，该指示灯与“TC ”或“UB”指示
灯同时点亮。
• TC(时间码)指示灯：在时间数据显示区1中显示时间码时，
该指示灯点亮。
• UB(用户比特)指示灯：在时间数值显示区1中显示用用户比
特时，该指示灯点亮。
• A(AUDIO)IN(音频入点)指示灯：当时间数据显示区1中显示
“STUNT IN”(变速入点)时，“IN ”指示灯亮；当显示
“PLAY IN”(重放入点)时，“IN”指示灯亮的同时，
“A”指示灯也点亮。
• DF(丢帧)指示灯：当显示丢帧状态下的时码时，该指示灯点
亮。
• LTC、VITC指示灯：无论时间数据显示区1的显示如何，只
要在读取相应的时码时，这些指示灯均点亮。
• CAPSTAN LOCK 8F/4F/2F(主导轴锁定8场/4场/2场)指示
灯：对应辅助控制面板上的“CAPSTAN LOCK”( 主
导轴锁定) 键或菜单第106项中的设置，相应的指示灯
点亮。
• CH(Channel)CONDITION(通道状态)指示灯：三色的指示
灯显示重放信号的状态。
GREEN(绿)：重放信号状态良好。
YELLOW(黄)：重放信号，某种程度上劣化，但仍可进行
重放。
RED(红)：重放信号恶化。
当此灯持续点亮，就要清洗磁头或进行内部检查了。
• A(AUDIO) OUT(音频出点)指示灯：当时间数据显示区2中显
示“STUNT OUT”(变速出点)时，“OUT ”指示灯亮；
当显示“PLAY OUT”(重放出点)时，“OUT ”指示灯亮
的同时，“A”指示灯也点亮。
• TOTAL、REMAIN指示灯：当时间数据显示区2中显示
“TOTAL”(总长) 时间时，“TOTAL”指示灯点亮；当
时间数据显示区2 中显示“REMAIN”( 剩余) 时间时，
“REMAIN”指示灯点亮。
• 526、625：该指示灯显示用基本菜单第013项所选的电视扫
描线标准(NTSC 525扫描线，场频 60HZ；PAL：625扫描
线，场频 50HZ)。
• DOLBY NR指示灯：当DOLBY(杜比)降噪
示灯点亮。
1)
电路工作时该指
..........................................................................................................................................................................................................
1)DOLBY(杜比)降噪：DOLBY降噪是由DOLBY实验室认证公
司许可下生产的。“DOLBY”和双D标志a 是DOLBY实验
室认证公司的商标。
2-6 第二章 各部分的位置和功能
Page 14
2 指示灯
BETACAM SX
BETACAM SX 指示灯
拍摄好开关位置
REC INHIBIT(禁录)
REC(录制)
REC INHIBIT 指示灯的显示
磁带上防抹片状态
禁录/可录
禁录
可录
REC INHIBIT指示灯状态
亮
a)
亮
灭
GOOD SHOT
REC
ALARM
INHIBIT
SERVO
KEY
ALARM 指示灯
KEY INHIBIT 指示灯
SERVO 指示灯
GOOD SHOT REC INHIBIT 指示灯
Betacam SX 指示灯
当重放以Betacam SX 制式录制的磁带时，该指示灯点亮。
ALARM(告警)指示灯
当检测到本机出现硬件故障时，该指示灯点亮；故障排除后指
示灯熄灭。
该指示灯点亮的同时，在荧光显示屏中将显示故障信息。如果
正使用“SDI OUTPUT 3(SUPER)”(叠加)或“COMPOSITE
VIDEO OUTPUT 3(SUPER)”(叠加)接口，并且当辅助控制面
板上的“CHARACTER”(字符) 开关设为“ON”(打开)状态
时，监视器上也会同时显示故障信息。
KEY INHIBIT(键盘禁止)指示灯
当辅助控制面板上的“KEY INHIBIT”(键盘禁止)开关设成
“ON”时，该指示灯亮。
SERVO(伺服)指示灯
当磁鼓伺服和主导轴伺服锁定
1)
后，该指示灯亮。
GOOD SHOT REC INHIBIT(拍摄好禁录 )指示灯
该指示灯点亮与否，根据辅助控制面板上的“REC INHIBIT”
( 禁录) 开关的设置以及磁带盒上的防抹片的位置决定，如下表
所示。当该指示灯亮时，禁止在磁带上进行记录拍摄标记。
3 DMC重放控制部分
DMC MODE 按键
1
TRIM 按键
MEMORY 指示灯
2
DELETE
3
按键
DMC MODE
LEARN
5
MEMORY
LEARN 按键
DELETE
CUE/PLAY
6
1 DMC MODE(动态跟踪控制方式)按键
当进行DMC重放设置和上载时执行重放时使用此键。
关于
DMC
重放，参见第
4-6
2 MEMORY(记忆)指示灯
使用DMC MODE (动态跟踪控制方式)按键对重放速度进行存
储，当存储重放速度时指示灯闪亮；速度值存储完毕后指示灯
将持续点亮。
4
TRIM
–
IN OUT
IN
+
PLAY
ENTRY
OUT
STUNT
7
DMC重放控制点设置
CUE/PLAY 按键
页关于上载重放，详见第
4-5
页。
第二章 各部分的位置和功能
..........................................................................................................................................................................................................
1) 伺服锁定：指磁鼓旋转相位与走带位置基准信号间的
同步，以便记录与重放时视频磁头能够扫描同一磁迹。
第二章 各部分的位置和功能 2-7
Page 15
2-1 控制面板
3 DELETE (删除)按键
用来删除已设定的DMC重放控制点。
同时按下该键和已经点亮着，表示已经设定好的DMC重放控
制点STUNT IN、STUNT OUT、PLAY IN 或PLAY OUT 按键，
即可删除相应的DMC重放控制点。之后按键将熄灭或闪亮。
当按键闪亮时，表示被删除的DMC重放控制点需要再次设定。
第二章 各部分的位置和功能
4 TRIM(微调)键
使用此键可对编辑点进行微调，按一下，修改精度为一帧。
按下STUNT IN、STUNT OUT、PLAY IN 或PLAY OUT键，并
按“TRIM”键。“+”键使相关编辑点前进一帧，按“-”键
后则倒退一帧。
按下“PLAY”键的同时，按两键其中的一个，可在+8%或8%之间相应地调整带速。(主导轴变速功能)
5 LEARN(学习)按键
设定变速开始点或结束点之后，按此键则磁带开始走带。这时
可以用搜索盘改变磁带速度，这种变化将自动存入存储器。当
带速变化存入存储器后，按此键则自动按照存入的速度在变速
开始点至结束点之间进行重放。
6 CUE/PLAY(检索/重放)按键
设定播出开始点和播出结束点后，按此键可使磁带检索到入点
处。同时，该键开始闪烁，表示本机已处于DMC重放准备状
态。再按一次该键，即开始DMC重放。
STUNT IN按键和STUNT OUT按键
按下“STUNT IN”键或“STUNT OUT”键的同时，按
ENTRY键，设定变速开始点或结束点。
完成上述设定后，按下STUNT IN 或STUNT OUT键，可在荧
光显示屏上显示变速开始或结束位置。
ENTRY(输入)按键
用于设定DMC重放控制点等。
• 设定变速开始点或结束点：按下“STUNT IN”键或
“STUNT OUT”键的同时，按此键。
• 设定播出开始点和播出结束点：按下“PLAY IN”键或
“PLAY OUT”键的同时，按此键。
4 拍摄标记部分
当使用的磁带上录有拍摄标记点，同时按下LIST键和F FWD键
或REW键中任何一个键即可以从磁带上读取拍摄好标记。
GOOD SHOT
MARK
REC/
LIST
ERASE
REC/ERASE 指示灯
3
MARK 按键
1
LIST 按键
2
7 DMC重放控制点设定
PLAY IN 按键和PLAT OUT 按键
按下“PLAY IN”键或“PLAY OUT”键的同时，按ENTRY
键，可以设定播出开始点和播出结束点。
完成上述设定后，按下PLAY IN 或PLAY OUT键，可在荧光显
示屏上显示播出入点或出点。
1 MARK(标记)按键
按下此键持续2秒以上，就可以记录、修改和删除镜头标记。
2 LIST(列表)按键
按此键可读取并列出镜头标记。
3 REC(记录)/ERASE(清除)指示灯
在记录、修改和删除镜头标记的状态下，该指示灯点亮。
2-8 第二章 各部分的位置和功能
Page 16
5 走带操作部分
STANDBY 按键
1
PREROLL 按键
2
STANDBY PREROLL
EJECT REW PLAY F FWD STOP
6
0
9
)
检索重放控制点
该键与“STUNT IN”、“STUNT OUT”、“PLAY IN”
或“PLAY OUT”按键同时按下，可检索到相应的DMC重
放控制点。
3 STOP(停机)按键
按此键，指示灯亮，即停止重放。
停止重放后，本机将转换为静帧重放状态。
p
故障显示功能
第二章 各部分的位置和功能
当本机没有外部基准视频信号输入时，“STOP”键将闪烁。
STOP 按键
3
FFWD按键
4
PLAY 按键
5
REW 按键
6
EJECT 按键
7
1 STANDBY(待机)按键
插入磁带后该按键处于熄灭状态，要使VTR进入待机状态，须
按下此键，使之点亮。
处于待机状态下，磁鼓旋转并且磁带绕在磁鼓上。因此，可以
立即进行记录或重放。
要退出待机状态，按“STANDBY”按键，指示灯熄灭。
为保护磁带，待机状态超过8 分钟后( 利用扩展菜单中的第501
项可以对该值进行修改)，本机将自动退出待机状态。
2 PREROLL(预卷)按键
按该键自动检索到达预卷位置(入点之前预先设定的预卷时间
处) 。预卷时间和本机预卷之后所处的状态( 停止状态1)或静
帧重放状态) 可通过基本菜单第001项和扩展菜单第401项进
行修改和选择。
注意
即使输入基准视频信号的格式与所用设备的制式不同，
“STOP”按键也不会给出故障指示(不闪烁)。因此，进行制
式开关设置时请记住这一点。
4 F FWD(快进)键
按此键，指示灯亮，执行快进。
5 PLAY(放像)键
按此键，指示灯亮，执行重放。
主导轴变速状态的操作
按此键，并转动搜索盘。
有关主导轴变速状态的详细内容，参见下页中与搜索盘有关的
说明。
6 REW (倒带)键
按此键，指示灯亮，执行倒带。
7 EJECT(退带)键
按此键退出磁带。退带期间该键指示灯亮。
..........................................................................................................................................................................................................
1) 停止状态：指停止本机当前操作，且“STOP”按键点亮。
第二章 各部分的位置和功能 2-9
Page 17
2-1 控制面板
6 搜索控制部分
第二章 各部分的位置和功能
SHUTTLE/
1 “SHUTTLE”搜索按键
按此键，指示灯亮，即可使用搜索盘进行搜索状态重放。
有关
SHUTTLE
SHUTTLE 按键
1
JOG 按键
2
VAR 按键
3
SHUTTLE JOG VAR
4
FORWARD
搜索盘
REVERSE
VAR
JOG
SHUTTLE/VAR 和 JOG 指示灯
5
搜索状态的重放，参见《搜索盘》项中的说明。
按动搜索盘，可在SHUTTLE和JOG方式或在Variable与JOG
方式间进行转换。
当使用Betacam SX磁带时，可实现-1至+2倍正常速度的无噪
波重放。
使用搜索盘时的重放方式
重放方式
SHUTTLE
JOG
Variable
主导轴变速
操作和功能
按SHUTTLE按键或搜索盘使SHUTTLE指示灯亮，
然后转动搜索盘。重放速度根据搜索盘转动的角度
而定。其重放速度的变化范围如下：
• 对于Betacam SX磁带：-78到+78倍正常带速。
• 对于模拟Betacam磁带：-35到+35倍正常带速
(DNW-A65)；或-42到+42倍正常带速(DNW-A65P)
在静帧位和±5倍正常带速处，搜索盘上有一个卡位。
改变扩展菜单中第102项的设置(见第6-9页)，可以改变
SHUTTLE方式下的最大搜索速度。
按JOG按键或搜索盘使JOG指示灯亮， 然后转动搜
索盘。重放速度根据搜索盘转动的速度而定。其重
放速度的变化范围在-1到+2倍速度之间。
此时，搜索盘没有卡位。
按VAR按键，指示灯亮， 然后转动搜索盘。即可
在-1到+2倍正常带速范围内，精确控制重放速度
(51级)。
在静帧位和正常带速处，搜索盘上有一个卡位。
按住PLAY按键并转动搜索盘，可在±15%的范围内
调整重复速度。此功能可用于调整本机与外接设备
间的相位。
2 “JOG”搜索按键
要使用搜索盘进行JOG方式重放，可按此键，指示灯点亮。
有关
JOG
搜索状态的重放，参见《搜索盘》项中的说明。
3 VAR(变速)按键
要使用搜索盘进行变速方式重放，可按此键，指示灯点亮。
有关变速状态下的重放，参见《搜索盘》项中的说明。
4 搜索盘
转动搜索盘可进行下表中的各种重放。顺时针转动搜索盘，
·指示灯亮并向前进方向重放。逆时针转动搜索盘ª指示灯
亮并向反方向重放。当停止走带时，π指示灯亮。
改变扩展菜单中第
SHUTTLE/JOG/
JOG 和VAR
101
项的设置，可以只用搜索盘即直接进行
变速状态间的转换，而不必使用
按键。
SHUTTLE
、
5 “SHUTTLE/VAR”和“JOG”指示灯
在SHUTTLE搜索状态下，SHUTTLE/VAR指示灯亮；处于
JOG搜索 方式下则JOG指示灯亮。
2-10 第二章 各部分的位置和功能
Page 18
2-1-3 辅助控制面板
拉出下控制面板露出辅助控制面板。
1 CONTROL PANEL
2 CHARACTER
3 DOLBY NR
4 PROCESS CONTROL
CONTROL
CHARACTER DOLBY
PANEL
EXT INT OFF ON OFF ON REMOTE LOCAL
NR
PROCESS
CONTROL
MENU
VIDEO
PRESET
MANUAL
5 VIDEO
CHROMA
PRESET
MANUAL
6 CHROMA
!¢ CAPSTAN LOCK
!£ KEY INHIBIT
!™ GOOD SHOT
!¡ SC
!º SYNC
SET UP/
Y/C DELAY CHROMA PHASE SYNC SC
BLACK LEVEL
PRESET
MANUAL
PRESET
MANUAL
PRESET
MANUAL
9
CHROMA PHASE PRESET/MANUAL
8 Y/C DELAY
SYSTEM PHASE
GOOD SHOT KEY
REC
INHIBIT
INHIBIT
REC ON OFF 2FD 8FD
PRESET/MANUAL
7 SET UP (DNW-A65)/BLACK LEVEL (DNW-A65P)
PRESET/MANUAL
PRESET/MANUAL
PRESET/MANUAL
CAPSTAN
LOCK
(625/50)
4FD
第二章 各部分的位置和功能
1 CONTROL PANEL(控制面板)开关
选择本机操作时的控制面板状态。
INT(内部)：使用本机自身的控制面板对本机进行操作。
EXT(外部)：当控制面板被分离，而通过“CONTROL PANEL”
(控制面板)接口连接的设备对本机进行遥控操作。
出厂设置为“INT”。
2 CHARACTER(字符)开关
用于选择是否在视频输出信号中叠加诸如时间码、菜单设置以
及告警信息等字符。字符只叠加在COMPOSITE VIDEO
3(SUPER)和SDI OUTPUT 3(SUPER)接口的输出信号中。
ON：叠加字符。
OFF：不叠加字符。
出厂设置为“ON”。
3 DOLBY NR(降噪)开关
当使用氧化物磁带时，此开关用于选对模拟音频信号是否使用
杜比降噪系统。
当使用金属磁带时，无论此开关设置如何，杜比降噪系统均自
动工作。
ON：重放模拟Betacam氧化物磁带时杜比降噪系统有效。
OFF：重放模拟Betacam氧化物磁带时杜比降噪系统无效。
出厂设置“OFF”。
第二章 各部分的位置和功能 2-11
Page 19
2-1 控制面板
4 PROCESS CONTROL(处理控制)开关
选择内部数字视频处理器的控制开关。
REMOTE：使用选购的BVR-50/50P遥控器对内部的数字视
频处理器进行遥控时，选定此位置。
MENU：使用设置菜单改变内部数字处理器时，选定此位置。
LOCAL：使用辅助控制面板来设定内部数字处理器时，选定
第二章 各部分的位置和功能
此位置。
5 VIDEO(视频)调整旋钮和PRESET/MANUAL(预置/手动)开
关
此开关选择的功能如下所述。当此开关设定为“MANUAL”
(手动)时，使用旋钮可调整视频信号输出电平。
PRESET(预置)：不论旋钮旋转位置如何，输出视频信号的
电平均被设定为标准值。
MANUAL(手动)：视频信号的输出电平可在±3dB范围内调
整。
通过扩展菜单第714项的设定，可改变调整范围大小。
6 CHROMA(色度)调整旋钮和PRESET/MANUAL(预置/手动)
开关
此开关选择的功能如下所述。当此开关设定为“MANUAL”
(手动)时，使用旋钮可调整色度信号输出电平。
PRESET(预置)：不论旋钮旋转位置如何，输出色度信号电
平均被设定为标准值。
MANUAL(手动)：色度信号的输出电平可在±3dB范围内
调整。
通过扩展菜单第714项的设定，可改变调整范围大小。
7 SET UP(DNW-A65)/BLACK LEVEL(DNW-A65P)(台基/黑
电平)调整旋钮和PRESET/MANUAL(预置/手动)开关
此开关选择的功能如下所述。当此开关设定为“MANUAL”
(手动)时，使用旋钮可调整(黑)台基电平(525/60制式)或黑电
平(625/50制式)。
PRESET(预置)：不论旋钮旋转位置如何，台基电平(525/60
制式)或黑电平(625/50制式)均被设定为标准值。
MANUAL(手动)：台基电平可在±30IRE
电平可在±210MV(625/50制式)范围内调整。
8 Y/C DELAY(Y/C 延时)调整钮和PRESET/MANUAL(预置/手
动)开关
此开关只在重放Betacam和Betacam SP格式记录的视频信号
时起作用。此开关选择的功能如下所述。当此开关设定为
“MANUAL”(手动)时，使用旋钮可调整Y/C延时。
RESET(预置)：不论旋钮旋转位置如何，Y/C延时均被设定
为标准值。
MANUAL(手动)：Y/C可以在±100ns范围内调整。
9 CHROMA PHASE(色度相位)调整钮
用于色度相位调整( 与角同步间的相位) 。该钮是可推入式开
关，按一下该钮使之处于升起位置时，即进入可调状态。再按
一下，使之处于压下状态，则返回到预置状态。
PRESET(预置)：不论旋钮旋转位置如何，色度相位均被设
定为标准值。
MANUAL(手动)：色度相位可在±30范围内调整。
!º SYNC(同步)调整钮
在±15µs范围内调整本机输出信号相位，以使之与输入至本机
的基准信号同步。
以下两种情况使用该功能，其一当本机输出相位与基准信号相
位未精确调整；其二用本机和其它连接到切换台等设备的录像
机进行特技编辑时。
1)
(525/60制式)及黑
..........................................................................................................................................................................................................
1) IR E ：一种由IRE(无线电工程师研究院)制定的与视频电平
相关的单位。IRE就是现在的IEEE(电工、电子工程师研究
院)。
2-12 第二章 各部分的位置和功能
Page 20
!¡ SC(副载波)调整钮
在±200μs 范围内调整本机输出信号的副载波相位，以使之
与输入至本机的基准信号同步。
重放复合信号时，当本机的输出相位与基准信号副载波相位未
对齐时，进行此项调整。这一调整不会对SCH(副载波-同步)相
位产生影响，即SCH保持不变。
!™ GOOD SHOT(拍摄好镜头)开关
当此开关处于REC INHIBIT位时，位于下面板上的“GOOD
SHOT REC INHIBIT”指示灯亮，并且此时不能在磁带的记录
拍摄标记。
!£ KEY INHIBIT(按钮禁止)开关
当此开关在0N 位置时，在下控制面板上的“KEY INHIBIT ”
指示灯点亮，由扩展菜单第118项设定的上、下面控制面板上
的按键均无效。
!¢ 主导轴锁定开关
此开关用来选择主导轴锁定方式。
对DNW-A65来说，
2FD：主导轴每两场锁定一次。
在重放输出和基准信号之间可能会有一帧彩色不连续。
重放以复合信号录制的录像带时，图像上可能有产生水
平移动(H-位移)现象，(扩展菜单第712项被设为ON。)
4FD：主导轴每四场锁定一次。
重放输出和基准信号之间没有彩色帧不连续现象。
重放以复合信号录制的录像带时，图像上可能有产生水
平移动(H-位移)现象。
当重放以复合信号录制的录像带，并要求编辑点处视频
相位连续时，选此位置。
8FD(625/50)：此位置在525/60制式中不常用。
如果在625/50制式中选此位置，磁带重放取决于实际彩
色成帧，与基准信号锁定的帧。( 此机不提供与基准信号
间的彩色帧锁定。)
对于DNW-A65P
2FD /4FD：每两场或每四场主导轴伺服锁一次。
在重放输出和基准信号之间可能会有一个彩色帧的差
异。
重放以复合信号录制的录像带时，图像可能会有水平偏
移(H -位移)(当扩展菜单712项设为ON时)。
8FD：每八场主导轴伺服锁一次。
重放输出和基准信号之间没有彩色帧的不同。
重放以复合信号录制的录像带时，图像可能会有水平偏
移(H -位移)(当扩展菜单712 项设为ON时)。
当重放以复合信号录制的录像带，并要求编辑点处视频
相位连续时，选此位置。
第二章 各部分的位置和功能
第二章 各部分的位置和功能 2-13
Page 21
2-1 控制面板
2-2 连接面板
第二章 各部分的位置和功能
BREAKER
冷却风扇
1
音频模拟输出部分
(参见第2-15页)
AC IN
2
视频机基准信号输入/
模拟视频输出部分
(参见第2-15页)
VIDEO INPUT
REF.VIDEO
Ω
75
ON
OFF
CH1 CH2 CH3 CH4 R L
AUDIO OUTPUT
COMPOSITE
1
2
3
(SUPER)
VIDEO OUTPUT
COMPONENT
Y
R-Y
B-Y
TIME CODE
MONITOR OUTPUT
3
数字信号输出部分
SDI
OUTPUT
1
2
3
(
SUPER)
OUT
4
AUDIO OUTPUT(AES/EBU)
CH1/2 CH3/4
(参见第2-16页)
时码输出部分和监听输出部分
(参见第2-16页)
5
模拟音频输出部分
(参见第2-16页)
冷却风扇
REMOTE 2
PARALLELI/O(50P)
7
供电部分
(参见第2-17页)
6
外部设备的连接接口
RS-232CREMOTE1-OUT(9P)REMOTE1-IN(9P)CONTROL PANEL VIDEO CONTROL
(参见第2-17页)
2-14 第二章 各部分的位置和功能
Page 22
1 模拟音频输出部分
2 视频基准信号输入/模拟视频输出部分
AUDIO OUTPUT(音频输出)CH-1-CH-4接口
CH1 CH2 CH3 CH4
AUDIO OUTPUT
AUDIO OUTPUT(音频输出)CH-1-CH-4接口(XLR 3芯， 公)
输出1至4声道的模拟音频信号。
REF. (基准) VIDEO IN (基准视频输入)接口
1
及75Ω终端开关
REF.VIDEO
2
VIDEO INPUT
Ω
75
ON
OFF
COMPOSITE VIDEO
COMPOSITE
1
2
3
(SUPER)
VIDEO OUTPUT
COMPONENT
Y
R-Y
B-Y
OUTPUT (复合视频输出)接口
分量视频输出接口
3
1 REF. (基准) VIDEO IN (基准视频输入)接口 (BNC型)及 75
终端开关。
输入基准视频信号。输入一包含色同步脉冲的视频信号(VBC)
或黑白视频信号(VB)。当使用“串环”连接时，将75 终端开
关打至 (OFF)断开位；否则，打至“ON” (连接)位。
2 COMPOSITE VIDEO OUTPUT (复合视频输出)接口(BNC
型)
输出模拟复合视频信号。当辅助控制面板上的
CHARACTER(字符)开关置于ON(开)位时，在输出3( 叠加)的
输出中会叠加上时码、菜单设定、告警信息及其它文字信
息。
第二章 各部分的位置和功能
3 分量视频输出接口(BNC型)
该接口输出模拟分量视频信号(Y/R-Y/B-Y)
第二章 各部分的位置和功能 2-15
Page 23
2-2 连接面板
AUDIO OUTPUT(AES/EBU)
CH1/2 CH3/4
3 数字信号输出部分
OUTPUT
1
第二章 各部分的位置和功能
2
3
(
SUPER)
SDI OUTPUT 输出
1
1 SDI OUT 输出(BNC型)
输出D-1格式的视/ 音频数字信号。当辅助控制面板上的
CHARACTER(字符)开关置于ON(开) 位时，接口3(叠加)
的输出信号中叠加了时间码、菜单设置、告警信息及其
它文字信息。
2 SDTI OUT(串行数据传输接口) 输出(BNC型)
输出SDTI(SX)格式的视、音频信号。使用该接口时须安装选
购件BKNW-118 SDTI 输出板。
SDI
SDTI
OUTPUT
1
2
SDTI OUTPUT
2
(串行数据传输接口) 输出
4 时码输出部分和监听输出部分
TC OUT (时间码)输出
1
TIME CODE
OUT
MONITOR OUTPUT
RL
MONITOR OUTPUT (监听输出接口)
2
1 TC OUT (时间码)输出(BNC型)
该接口输出重放时间码。
通过扩展菜单第606项的设定，也可输出与重放时间码锁定的
内部时间码发生器的时间码。
2 MONITOR OUTPUT (监听输出接口)(XLR 3芯， 公)
此处输出由上控制面板上的音频信号选择按键(见P2-2)决定，
可输出两路(L和R)监听音频信号。
5 模拟音频输出部分
音频输出(AES/EBU)接口
音频输出(AES/EBU)接口(BNC型)
输出两组(4声道：1/2声道和3/4声道)的AES/EBU格式的数字
音频信号。
2-16 第二章 各部分的位置和功能
Page 24
6 外部设备的连接接口
控制面板接口(29芯)
1
REMOTE1- IN(遥控输入-1)
2
接口(标准9芯接口)
REMOTE1- OUT(遥控输出-1)接口(标准9芯接口)
3
REMOTE 2
PARALLEL I/O(50P)
RS-232CREMOTE1-OUT(9P)REMOTE1-IN(9P)CONTROL PANEL VIDEO CONTROL
视频控制接口(D-sub 15芯)
5
RS-232C接口(标准9芯接口)
4
REMOTE 2 PARALLEL I/O(50P)
6
遥控接口-2 并行I/O(50芯接口)
第二章 各部分的位置和功能
1 控制面板接口(29芯)
从本机上卸下控制面板后，在此可连接使用与控制面板延长件
一起提供的29芯遥控电缆。
2 REMOTE1- IN(遥控输入-1)接口(标准9芯接口)
当本机与另一台DNW-A75P或一台D-1、D-2、Betacam录像
机、或BVE-900/910/2000/9000/9000P/9100/9100P、以及其
它外部设备一起使用时，请用随机提供的9 芯遥控线连接外部
设备。IN(9P)输入和OUT(9P)输出接口提供遥控信号的串环连
接。
3 REMOTE1- OUT(遥控输出-1)接口(标准9芯接口)
该接口提供来自REMOTE-IN(9P)接口2的串环输出信号。
7 供电部分
BREAKER(保险器)按钮
2
BREAKER
AC I N
AC IN
1
(交流电输入)接口
4 RS-232C接口(标准9芯接口)
利用ISR(交互式状态显示) ，连接外部计算机以便监视和诊断
本机的状态。
5 视频控制接口(D-sub 15芯)
用于连接选购BVR-50/50P遥控器或相近的设备，以实现对内
部视频信号处理器的遥控，
连接遥控器之前请务必关闭本机电源。
6 REMOTE 2 PARALLEL I/O(50P)遥控接口-2 并行I/O(50芯
接口)
连接外部设备的控制信号。
有关详情参见安装手册。
1 AC IN(交流电输入)接口
用选购的电源线从该接口连接至AC接口。
2 BREAKER(保险器)按钮
当交流电初级电路的电流超载时，它会自动跳开。
3 GROUND(接地)接口
连接地线。
GROUND(接地)接口
3
第二章 各部分的位置和功能 2-17
Page 25
3-1 外部设备的连接
3-1-1 数字输出信号的连接
下面展示的是以本机数字输出接口作为输出信号源，与一台
DVR-2100 D1格式分量数字录像机作为录机，并以DNW-A75/
75P作为编辑控制器组成编辑系统时的连接图。
第三章 准备
遥控输出(9芯
DNW-A65P (放机)
DNW-A75P
)
遥控输入(9芯
输入
SDI OUTPUT (SDI
)
输出
SDI
输出
)
第
三
章
准备
3SDI
SDI
输出
2
BVM-1454 系列监视器
遥控输入(9芯
)
遥控
-1
DVR-2100 数字录像机
(录机)
串行
V/A
输入
第三章 准备 3-1
Page 26
第三章 准备
3-1 外部设备的连接
3-1-2 模拟输出信号的连接
下面展示的是与Betacam SP录像机，1英寸录像机，D-2格式
录像机等录像机的连接，用来录制本机模拟音频和视频信号。
视频监视器
复合视频输出
DNW-A100/A100P/A50/
A50P/A45/A45P, DVR-28/
28P/20/20P D-2 VTR, BVH3000/3000PS 或其它1英寸
VTR (放机)
3(SUPER)
音频输出
CH1至CH4
音频输入
CH1至CH4
遥控(9芯
复合视频输出
)
DNW-A65P
遥控
1-IN
(9芯)
复合视频输出
分量视频输出
BVW-75/70 系列
Betacam SP VTR
(放机)
3-2 第三章 准备
音频输入
CH1至CH4
遥控(9芯
音频输入
CH1至CH4
)
Page 27
3-1-3 基准信号的连接
基准信号的连接如下所示。
基准信号
数字串行监视器
REF.VIDEO
INPUT
Ω
75
终端开关:ON
DNW-A65P
用于视频输出和伺服系统的基准信号
视频输出信号和伺服电路的基准信号是由内部基准视频信号发
生器输出的。
当输入一个外同步信号时
SDI OUTPUT
第
三
章
准备
内部基准视频信号发生器与输入的基准信号同步。
第三章 准备 3-3
Page 28
第三章 准备
3-1 外部设备的连接
3-2 设置
利用菜单可在使用本机之前对其进行基本设置。
本机的设置菜单包括一个基本菜单和一个扩展菜单。菜单的内
容如下。
基本菜单：
• 与计时表相关的项目
• 与操作相关的项目
• 与菜单库相关的项目
扩展菜单：
• 与控制面板相关的项目
• 与遥控接口相关的项目
• 与DMC重放操作相关的项目
• 与预卷相关的项目
• 与磁带保护相关的项目
• 与时间码发生器相关的项目
• 与视频控制相关的项目
• 与音频控制相关的项目
• 与数字处理相关的项目
除基本菜单中有关计时表的项目外，有关各项目的详细内容，
参见第六章《菜单系统》。
有关基本菜单中与计时表相关的详细内容，参见第
《数字计时表》
本机可在所定义的“菜单库”1 至4 中存储四种不同的菜单设
置。当需要时，所存储的各种菜单设置可被调用。
有关菜单库的详细内容，参见《菜单库的操作(菜单项
B14)》(P6-8)
。
(P7-3)
。
7-4
节中的
B01
至
3-4 第三章 准备
Page 29
3-3 叠加的字符信息
当辅助面板上的“CHARACTER”(字符)开关 置于“ON”(打
开)位时，从COMPOSITE VIDEO OUTPUT 3(SUPER)(复合
视频输出 3(叠加))接口输出的视频信号中包含有所叠加的字符
信息，包括时间码、菜单设置和报警信息。
显示信息
时码读出器的丢帧方式
时间码类型
1
时间码
2
(仅525模式)
TCR . 23 : 5 9 . 4 0 . 1 8 *
SHUTTLE ST I L L
字符显示的调整
利用基本菜单即可对叠加字符的位置、大小和类型进行调整。
有关基本菜单的详细内容，参见第
(P6-1)
。
时码发生器的丢帧方式
(仅525模式)
VITC 场标记
4
操作状态
5
目》
3
6-2-1
节《基本菜单中的项
第
三
章
准备
注意
上面显示是本机的出厂设定值。
更改基本菜单第005项的设置，可在该显示的下面一行显示不
同的时间数据。
有关基本菜单的详细内容，参见第
容》
(第6-1页)
。
6-2-1
节《基本菜单的内
1 时间数据类型
显示 含义
CTL CTL记数
TCR 读出的LTC时码
UBR 读出的LTC用户比特
TCR. 读出的VITC时码
UBR. 读出的VITC用户比特
IN STUNT IN点的时间数据
OUT STUNT OUT出点的时间数据
AI PLAY IN点数据
AO PLAY OUT数据
DUR 四个编辑点 (STUNT IN, STUNT OUT, PLAY IN,
PLAY OUT) 中任意两点间的数据
注意
当时码或用户比特不能正常读取时，将在这一部份显示星号。
例如：“T*R”、“U*R”、“T*R”或“U*R”。
第三章 准备 3-5
Page 30
3-3 叠加的字符信息
第三章 准备
2 时码读出器的丢帧方式 (仅525制式)
“.”(黑点) ：表示丢帧状态。
“:”(冒号) ：表示非丢帧状态。
3 时码发生器的丢帧方式 (仅525制式)
“.”(黑点) ：表示丢帧状态。 (出厂设定)
“:”(冒号) ：表示非丢帧状态。
4 VITC数据的场标记。
“ ” (空格) ：显示第1和3场。
“:” (星号) ：显示第2和4场。
5 操作状态：
如图所示，显示分为A、B和C三个区域。
• A区：显示操作状态。
• B区：显示伺服锁定状态或走带速度。
• C区：在自动编辑时，以 p 标志显示DMC编辑区域。
显示
A区 B区
UNTHREAD 未装入磁带
STANDBY OFF 未待机状态
T.RELEASE 张力松弛状态
STOP 停机状态
F.FWD 快进状态
REW 倒带状态
PREROLL 预卷状态
PLAY 重放状态 (伺服未锁定)
PLAY 重放状态 (伺服锁定)LOCK
PLAY
JOG JOG状态静帧
JOG FWD JOG状态快速
JOG JOG状态倒带
SHUTTLE (Speed) SHUTTLE状态
VAR (Speed) 变速状态
DMC (速度)
DMC-SPD (速度) DMC初始速度设定
PLY-SPD 与正常速度
占正常带速的
比例 (%)
STILL
REV
a)
之间的变速
(%)
操作状态
主导轴变速状态
DMC重放速度
主导轴变速状态
a) 初始速度或存储器中存储的速度。
3-6 第三章 准备
Page 31
3-4 磁带
3-4-1 磁带类型
本机使用1/2英寸的磁带进行录制和重放，可用的磁带包括
Betacam SX磁带，Betacam SP磁带(金属磁带)及UVW磁
带(金属磁带)。
Betacam SX磁带
小 带 BCT-12SX/22SX/32SX/60SX
大 带 BCT-64SXL/94SXL/124SXL/184SXL
Betacam SP磁带(金属磁带)
小 带 BCT-5MA/10MA/20MA/30MA
大 带 BCT-5MLA/10MLA/20MLA/30MLA/
60ML
A/90MLA
UVW 磁带(金属磁带)
小 带 UVWT-10MA/20MA/30MA
大 带 UVWT-60MA/90MA
3-4-2 磁带的装入和取出
1 把POWER(电源)开关打开(ON)。
2 按如下检测无误后，沿箭头方向插入磁带。
• 在时间显示区 1上未显示“ERROR-10”。
• 磁带没有松弛。
磁带进入机内，STANDBY(待机)和STOP(停止)指示灯亮。
若在时间显示区 1上显示“
出现潮湿结露现象。
当出现“
节《潮湿结露》
消除磁带上的松弛
用手指按住带轴，然后按图示箭头方向旋转带轴至磁带拉紧。
ERROR-10”(故障-10)
(P7-2)
ERROR-10”(故障-10)
这种情况时的操作详见第
，说明机内
7-3
第
三
章
准备
电源未打开时无法装入或取出磁带。
装入磁带
1
2
STOP 按键
EJECT 按键
STANDBY 按键
小磁带
大磁带
取出磁带
按“EJECT”键。
若磁带在机内发生松弛现象，按“
无法退出。有关这种情况下如何取出磁带的操作，参见《维修
手册》。
EJECT
”键后可能磁带会
第三章 准备 3-7
Page 32
4-1 重放准备
4-1-1 开关设置
第四章 重放
进行重放之前，需要对一些开关进行必要的设置。
音频信号选择键
选择要监视的音频
POWER 开关: ON
(
参见第
2-2页)
VI TC UB
INTRP A IN DF LTC VITC 8F 4F 2F
:
有关各开关的详细内容，参见前面几页所述内容。
(
参见第
2-3页)
:
REMOTE1(9芯)/2(50芯) 键
2-3页)
见第
TCG TOTAL REMAIN 525 625
A OUT
TC按键
时码显示进行选择
CONFI ON
DOLBY
NR
EVENT
%
: 关
(
参
第
四
章
重
放
PB调整
(
参见第
2-2页)
调整音频电平
:
CTL/TC/UB键
选择要显示的时间码
4-1-2 时间数据选择
显示时间数据
使用“CTL/TC/UB”按键，可以选择CTL、时间码 或用户比特
值。当选定时间码后，其显示的数据由下面的TC开关决定。
TC开关设置 显示的数据
LTC 记录在磁带上的LTC
VITC 记录在磁带上的VITC
AUTO LTC或VITC(自动切换)
(
参见第
2-4页)
:
输出时间码信号
在扩展菜单中第606 项可选定，从TC OUT (时码输出)接口输
出的时间码为内部时码读出器读取的时码REGEN (再生)；或
重放时码(TIME)。
有关扩展菜单第
606
项的内容，参见第
6-14
页。
第四章 重放 4-1
Page 33
4-1 记录
4-2 重放/上载重放操作
第四章 重放
这一节描述本机所能进行的以下几种重放方式。
• 正常重放
正常速度下的重放。
• JOG方式下的重放
变速重放，其重放速度由搜索盘的转动速度决定。
• SHUTTLE方式下的重放
变速重放，其重放速度由搜索盘转动的角度决定。
• 变速方式下的重放
变速重放，其重放速度由搜索盘转动的角度精确控制。
• 使用主导轴变速功能重放
重放速度可根据搜索盘转动的角度做瞬时调整。
• 以上载方式重放
在0.1至2倍正常速度范围内，可按照所选择的任何一种速度
进行重放。这样即可通过“SDTI OUTPUT”接口实现高速
数据传输。
• DMC重放。
4-2-1 正常重放
首先插入磁带。
有关如何插入磁带的问题，参见第
带》(第
3-7页)
。
0
6
PLAY 按键
9
3-4-2
带仓
%
)
p
STOP 按键
节《插入和退出磁
开始重放
按“PLAY”(重放)键。
重放开始，伺服锁定，并且“SERVO”指示灯点亮。
停止重放
按“STOP”(停机)键。
如磁带重放至带尾
则磁带自动倒带并在带首处停止。
如使用了杜比降噪系统
当使用模拟Betacam磁带时，音频重放可以使用杜比-C降噪。
为了使用杜比降噪系统，请将辅助控制面板上的“DOLBY
NR”开关设定为“ON”。
4-2 第四章 重放
Page 34
4-2-2 以JOG方式重放 4-2-3 以SHUTTLE方式重放
13 1,2,3
9
)
0
6
p
%
在JOG状态下，通过转动搜索盘的速度可以控制重放速度。重
放速度的范围是±1倍正常速度。
在JOG状态下进行重放的操作步骤如下。
%
)
0
9
6
p
1 1,2,3
1 按“JOG”键或搜索盘使“JOG”键点亮。
按下搜索盘即可在“JOG”和“SHUTTLE”两种状态下
进行转换。
2 按需要的方向转动搜索盘，其转动速度与所需的重放速度
相对应。
即开始“JOG“状态下的重放。
3 要停止“JOG”状态下的重放，只要停止转动搜索盘。
在“SHUTTLE”状态下，通过转动搜索盘的角度位置可以控
制重放速度。重放速度范围如下：
• Betacam SX带：±78倍。
• 模拟Betacam带：±35倍(DNW-A65)或±42倍(DNW-A65P)
在静止位置和±5倍正常速度处，搜索盘上装有定位装置。
在“SHUTTLE”状态下进行重放的操作步骤如下。
1 按“SHUTTLE”键或搜索盘使“SHUTTLE”键点亮。
按下搜索盘即可在“JOG”和“SHUTTLE”两种状态下
进行转换。
2 按照与所需要的重放速度相对应的角度转动搜索盘。
即开始“SHUTTLE”状态下的重放。
第
四
章
重
放
通过改变扩展菜单第
就在
JOG和SHUTTLE
101
项的设置，可以解除搜索盘每按一下
间进行转换这种功能。
3 要停止“SHUTTLE”状态下的重放，只需将搜索盘转至
中间位置，或按“STOP”按键。
通过改变扩展菜单第101项的设置，可以解除搜索盘每按
一下就在JOG和SHUTTLE间进行转换这种功能。
返回到正常速度重放
按“PLAY”键。
第四章 重放 4-3
Page 35
4-2 重放/上载重放操作
第四章 重放
正常速度重放和“SHUTTLE”状态下重放之间的转换
按照与需要的“SHUTTLE”重放速度相对应的位置转动搜
索盘，然后交替地按PLAY和SHUTTLE键，即可实现正常
重放和“SHUTTLE”方式重放两种状态之间的转换。
交替按STOP和SHUTTLE键，还可实现间歇的“SHUTTLE”
方式重放，。
4-2-4 以变速方式重放
在变速方式下，能在-1至+2倍(对于模拟信号，-1至+3倍)正常
速度之间(分51段)精确地控制重放速度。
在静止位置和±1倍正常速度处，搜索盘上有定位装置。
在变速方式下进行重放的操作步骤如下。
%
)
0
9
6
p
13 2,3
正常速度重放和变速方式重放之间的转换
按照与需要的变速重放速度相对应的位置转动搜索盘，然后交
替地按PLAY和VAR键，即可实现在正常重放和变速方式重放
两种状态之间的转换。
交替按STOP和VAR键，即可实现间歇变速方式重放。
4-2-5 主导轴变速重放
利用主导轴变速功能可以瞬时控制重放速度。当与另一台放像
机或录像机重放相同的节目时，这一功能可以很方便地使二者
的重放图像实现相位同步。
%
)
0
9
6
(B)
p
21
1
(A)
1 按“VAR”键,使它点亮。
2 按照与需要的重放速度相对应的角度，转动搜索盘。
即开始变速方式下的重放。
3 要停止变速状态下的重放，只需将搜索盘转至中间位置，
或按“STOP”按键。
返回到正常速度重放
按“PLAY”键。
1 (A)按着“PLAY” 键的同时，旋转“SHUTTLE”搜索盘
调整重放速度。
每级调整1%，速度调整范围为±15%。
(B)按着“PLAY” 键的同时，按下“TRIM”(微调)按键调
整重放速度。
重放速度的调整范围只有±8%。
“SERVO”指示灯熄灭。
2 当调整完成已后，松开“PLAY” 键即可。
带速恢复到正常带速，并且“SERVO ”(伺服)指示灯再次
点亮。
4-4 第四章 重放
Page 36
4-2-6 上载方式的重放
当使用Betacam SX带时，可用上载方式在0.1至2倍正常速度
范围内以任何速度重放。重放速度可以0.1倍正常带速为一级
进行选择。重放信号从(选购的)STDI输出接口输出。
这样即可对另一台装有SDTI输入接口的设备进行高速复制。
注意
上载方式的重放速度需要在扩展菜单中第111项中设定。
上载方式重放的操作步骤如下。
速度显示区
%
)
0
9
6
p
231
第
四
章
重
放
1 按住“DMC MODE ”键，并转动搜索盘设重放速度。
当按下“DMC MODE”键时，上载方式的重放速度设定
( 初始的最大设定) ，将以正常带速的倍数( 例如，两倍于
正常速度显示为“2.00”)在速度显示区中显示。
2 按住“DMC MODE”键不动，并按下“PLAY”键。
两个键均点亮，上载方式重放开始。
3 要想停止重放，按“STOP”键。
重放停止。
第四章 重放 4-5
Page 37
4-2 重放/上载重放操作
4-3 动态跟踪控制(DMC)重放
4-3-1 概述
第四章 重放
利用DMC重放可以改变磁带上某一段的重放速度，即变速状
态( 从-1至+2于正常速度) ，并能在存储器中存储这一速度变
化，以便将来以同样的变速进行重放。
在开始DMC重放之前等
待进入播出点
在播出定位处再按CUE/PLAY键
播出开始点
停止
开始DMC重放
预卷开始点
按CUE/PLAY键
正常速度重放
正常速度重放
变速开始点 变速结束点 播出结束点
按LEARN键
举例来说，在一场体育比赛的现场直播中，设定一段精彩部分
的起始点和结束位置，然后就可立刻对这一精彩部分进行
DMC重放。
在DMC重放过程中磁带的运动如下图所示。
DMC重放
DMC重放
正常速度重放
停止
正常速度重放
4-3-2 向存储器中存入变速重放速度
DMC重放时，存储重放速度的操作步骤如下：
%
)
0
9
6
p
5 1,4 2 3,4,673
1 按“DMC MODE”按键，使之点亮。
2 重放录制好的磁带，同时按下ENTER(输入)按键和下述按
键之一，设定开始和结束点。
• 播出开始点：“PLAY IN”按键
• 变速开始点：“STUNT IN”按键
• 变速截止点：“STUNT OUT”按键
• 播出截止点：“PLAY OUT”按键
每次按键以后，相应的指示灯点亮。
3 按下搜索盘或“SHUTTLE”按键，或者“VAR”(变速)按
键，进入“SHUTTLE”/变速状态。
SHUTTLE\VAR指示灯点亮。
4-6 第四章 重放
Page 38

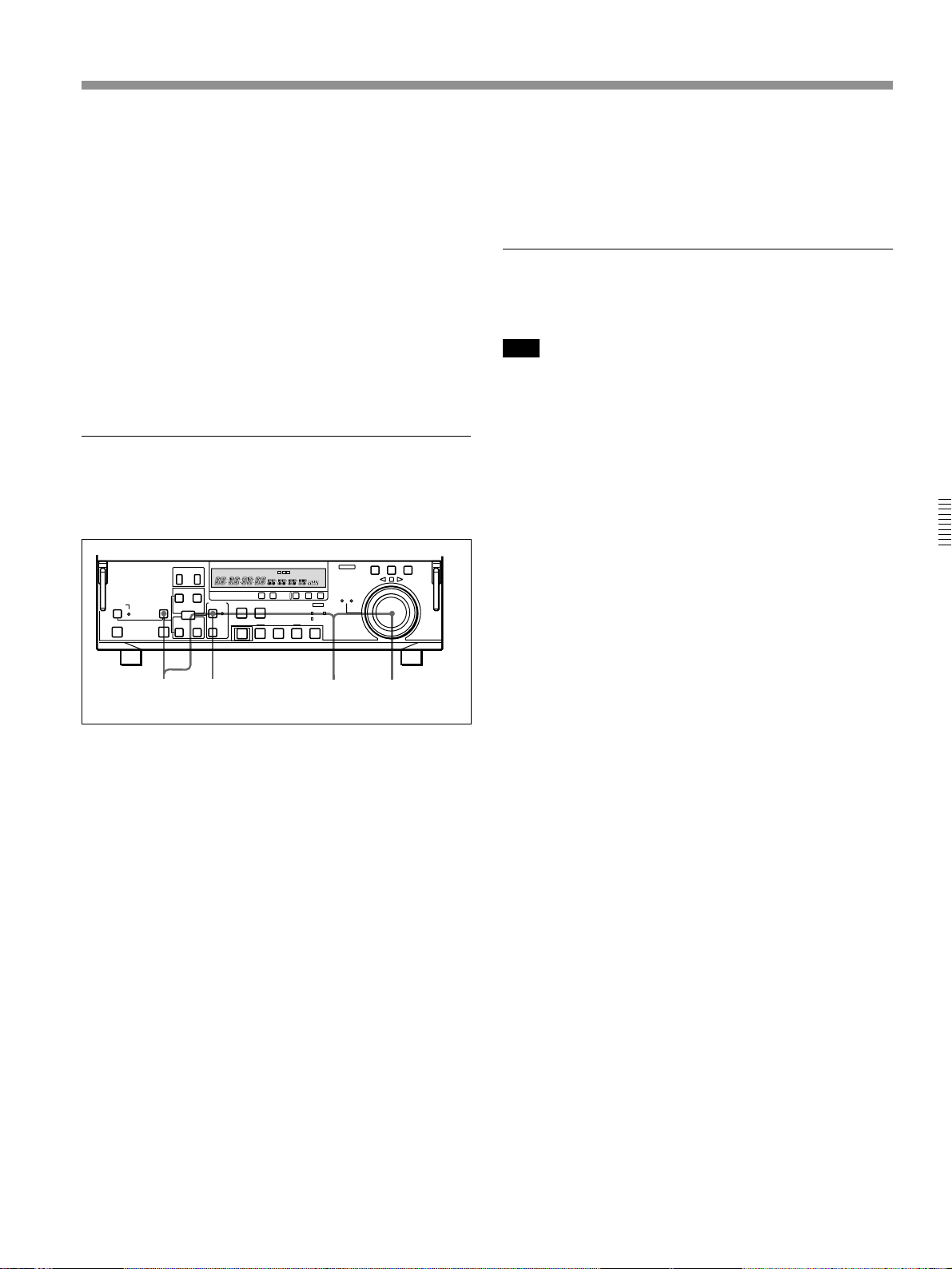

4 按住“DMC MODE”键，转动搜索盘，设定在重放初始
1,2
9
)
0
6
p
%
点处的初始速度。
4-3-3 执行DMC 重放
设定的速度将显示在时间计数器上。
在次期间并不走带。完成初始速度的设定后，放开
“DMC MODE”键。
5 按下“LEARN”(学习)键
磁带预卷并且从播出开始点到变速开始点以正常速度
重放。当到达变速开始点，“MEMORY”指示灯开始
闪烁 ，并开始以第4步设定的速度进行重放。
6 转动搜索盘改变重放速度。
在“MEMORY”指示灯闪亮过程中的速度的变化将存入
存储器中。当到达变速截止点时，“MEMORY”指示灯
由闪亮变为一直点亮，并以停止对变速的存储。
7 按“STOP”键，停止走带。
若到达变速终点之前“MEMORY”(记忆)变为指示灯恒亮
表明存储器在该点处已存满，所以，不能再存入更多的速度变
化值。其最大存储能力为120秒。
修改已存入的速度变化
按“LEARN”按键。
从变速开始点到终止点将按照以前存入的速度自动进行重放。
按照需要转动搜索盘，调整重放速度。
设定转换到正常速度时的初始速度
在第4步中，按“PLAY”键。
进行DMC重放的方法有两种。
• 在播出检索时，从播出开始点重放。
• 预卷之后立即开始重放。
注意
为避免误操作，建议进行DMC重放时，使用单机操作。
在播出定位时，从播出开始点开始播出。
其操作方法如下：
1 按“CUE/PLAY”键
“CUE/PLAY”指示灯点亮，磁带检索至播出开始点。磁
带检索到位后，“CUE/PLAY”指示灯闪烁。
2 在播出检索完成后的瞬间，再按一次“CUE/PLAY”键。
“CUE/PLAY”指示灯点亮，并以标准速度开始重放。
在变速开始点和结束点之间，将按照存储的速度执行
DMC重放，然后继续按正常速度重放，并在播出结束点
停止走带。
第
四
章
重
放
第四章 重放 4-7
Page 39
第四章 重放
4-3 动态跟踪控制(DMC)重放
预卷之后立即开始重放
按“LEARN”按键。
“LEARN”指示灯点亮，并在预卷之后，从变速开始点执行
DMC重放；然后从变速结束点之后继续按正常速度重放。
在执行DMC重放过程中，停止走带
按“STOP”键。
退出DMC重放方式
同时按“DMC MODE”和“DELETE”键。
4-8 第四章 重放
Page 40
5-1 概述
第五章 拍摄标记
本机能够使用Betacam SX摄录一体机和诸如DNW-75/75P等
Betacam-SX录像机所记录的拍摄标记。拍摄标记可以在磁带
上显示所需位置，以便快速检索。
拍摄标记的类型
本机提供以下三种拍摄标记。本章描述记录开始标记和后期标 记，所有拍摄标志的处理方法都一样。
拍摄标记类型
记录开始标记
拍摄标记1
和拍摄标记2
后期标记
首先，以单项的形式描述一下本机的标记功能。
在摄录一体等设备上写入
在记录开始处自动写入
在记录和编辑期间通过
手动操作写入拍摄标记
不写入(仅由本机写入)
读取拍摄标记
本机可读取由Betacam SX摄录一体或类似设备写入的拍摄标
记，并将数据存入存储器中( 最多200项) 。数据存入本机之
后，即使关闭电源也不会丢失。
写入和删除拍摄标记
本机可以删除所有类型的拍摄标记，但只能写入后期标记。
在本机上写入
不写入
不写入
在重放、停止或记录期间由按键操作写入
检索拍摄标记
在拍摄列表中，选择所需的拍摄标记，可以立即检索到这一位
置。通过所谓按键操作，还可检索出与磁带当前位置相邻的拍
摄标志。(索引功能)
显示拍摄数据
若磁带上记录了拍摄数据(摄像机、时间和其它拍摄时的信息) ，
都可以将它们读出来，并在监视器上进行详细的显示。并可同时
对拍摄标记列表和拍摄数据进行显示。
在本机上修改和删除
不能进行删除
可能
拍摄标记列表操作
第
五
章 拍摄标
记
本机读取的拍摄标记列表可以在监视器上显示，并可按需要选
择拍摄标记、删除拍摄标记等等。还可在拍摄标记列表中加入
“备忘”标记(#)。
在重放期间，可以加入“虚拟”拍摄标记列表。但这些标记并
不记录到磁带上。
通过磁带对拍摄标记排序
若磁带记录了拍摄数据，那么，本机可以识别每一拍摄标记来
自哪一盘磁带。因此，通过磁带存储读入的拍摄标记，可形成
按时间码顺序排列的列表。
第五章 拍摄标记 5-1
Page 41
5-1 自动编辑
5-2 拍摄标记操作菜单
第五章 拍摄标记
本节描述有关拍摄标记操作菜单的设定。
拍摄标记操作菜单的显示
按住“MARK”键，和“MENU”键。
%
)
0
9
6
MENU 按键
MARK 按键
在监视器上将显示如下菜单。
SHOT MARKER
GO1:SEARCH TYPE - all
GO2:LISTING TYPE
p
有关拍摄标记操作菜单的详细内容
拍摄标记操作菜单包括两项内容，G01和G02。详细内容如下
表所示：
项目编号
G01
G02
项目名称
SEARCH TYPE
搜索类型
LISTING TYPE
列表类型
设置
选择检索功能，搜索哪一些类型
的拍摄标记。有以下几种选择：
所有
记录开始标记
拍摄标记1
拍摄标记2
后期标记
对各种拍摄标记，选择是读入
(ON)或不读入(OFF)列表之中：
所有
记录开始标记
拍摄标记1
拍摄标记2
后期标记
改变菜单设定
进入和修改菜单项设置的基本操作与设定菜单项时的步骤相
同。
有关设置菜单的详细内容，参见第
作》
(第6-4页)
。
6-2-2
节《基本菜单操
改变G02项的设置
其操作步骤如下：
1 按“STOP”键，选择所需的项。
2 按住“JOG”键并转动搜索盘，将其设定值定为“ON”
或“OFF”。
5-2 第五章 拍摄标记
Page 42
5-3 “拍摄标记”的操作
本节描述有关读出和写入拍摄标记的操作。需说明的是，以下
操作不能用遥控方式进行。
5-3-1 读取拍摄标记
读取拍摄标记
首先，插入录像带，同时按下“LIST”(列表)和“FFWD”或
“REW”按键。
%
)
0
9
6
LIST(列表)按键
REW 按键
在读取拍摄标记时，“FFWD”或“REW”按键灯闪烁。
检索到带尾时，将自动倒带。
有关读取拍摄列表的步骤，参见第
p
F FWD 按键
5-4
页。
从不同磁带上读取拍摄标记
更换磁带后，再次读取拍摄标记。
只要拍摄标记不超过200个，那么记录在新磁带上的数据将会
继续加入。例如：已读取了190个拍摄标记，那么从新换的磁
带中只能再读取10个拍摄标记。
在拍摄列表中(见第5-4页)来自不同磁带的数据之间由分界线分
开。
5-3-2 写入后期标志
无论本机处于重放、停止或搜索状态，都可写入后期标志。
1 按住“MARK”(标志)按键2秒钟以上。
“REC/ERASE”(记录/删除)指示灯变绿。
2 在需要写入标志的地方，同时按“ENTRY”( 输入) 和
“MARK”按键。
写入标志过程中，监视器上将显示“RECORD SHOT
MARK”(记录拍摄标志)，并且“REC/ERASE”指示灯变
为红色。
第
五
章 拍摄标
记
注意
拍摄标记数读到200时，将停止读数，同时，在控制面板上显
示“SHOT LIST FULL”(拍摄列表已满)。
按任一走带按键，即可以取消上述显示信息。
停止(拍摄标记的)读取
按STOP(停止)按键即可。
第五章 拍摄标记 5-3
Page 43
5-3 “拍摄标记”的操作
第五章 编辑
5-3-3 拍摄标志列表操作
显示拍摄列表
同时按“ENTRY”和“LIST”按键。
%
)
0
9
6
LIST 按键
ENTRY 按键
在拍摄标志操作菜单中G02里，设为“ON”的各种类型的拍
摄标志将在列表中显示出来。
显示列表示例
下图显示了列表的组成。
p
选择拍摄标志
转动搜索盘使星号光标移到所需的拍摄标志处。
输入虚拟拍摄标志
在重放或搜索状态下，按住“ENTRY”键不动，然后按下
“MARK”按键。
%
)
0
9
6
MARK 按键
ENTRY 按键
监视器上将显示虚拟拍摄标志“V-MARK ×××”(×××表
示编号)。但该标志并未写到磁带上。
输入一个虚拟标志后，若更换磁带或关闭电源，在拍摄列表中
它将作为下一组读入标志的第一个标志来显示。
p
读入的拍摄
标记组之间
的分隔线
光标 (当前拍摄
标记位置)
列表中的位置
当前光标位置的拍摄标记数/所有存储
的拍摄标记的数目
SHOT MARKER
(011/180)
NO. TIME CODE
----------------------------
*011 S1 10:04:05:11
012 R 10:05:35:24
013 V 10:07:05:02
----------------------------
014 R 10:08:35:04
015 S2 10:09:05:11
016 R 10:10:35:24
017 #R 10:10:36:00
时间码
拍摄标记类型
R:
记录开始标记
拍摄标记1
S1:
拍摄标记2
S2:
虚拟拍摄标记
V:
P:
后标记
#:
备忘标记
加入备忘标志(#)
首先选择需要加入备忘标志的拍摄标志，然后按“SET”键。
同样操作也可删除备份标记。
选择要在列表中显示标志的类型
对于每一种拍摄标志( 记录开始标志、拍摄标志1 、拍摄标志2
和后期标志)而言，均可指定是否读入。
在拍摄列表操作菜单G02项中，将要读入的标志种类设为
“ON”。
有关菜单的内容，参见第
5-2
页。
5-4 第五章 编辑
Page 44
也可使用下列步骤操作。
1 在显示拍摄标志列表的状态下，同时按下“STOP”和
“SET”键。
删除整个列表
按住“DELETE”键不动，再按下“LIST”按键。
这样将列表中的所有拍摄标志都被删除。但并未从磁带上抹
掉。
即可选择拍摄标志类型。
2 转动搜索盘选择拍摄标志类型。
3 按住“JOG”按键，转动搜索盘，进行“ON”( 显示) 或
“OFF”(不显示)设定。
4 同时按下“STOP”和“SET”键，返回拍摄标志列表。
从列表中删除拍摄标志
单独删除某一个拍摄标志
操作步骤如下。
%
)
0
9
6
p
1232
1 在拍摄标记列表中选择需要删除的拍摄标志。
从磁带上抹掉拍摄标志
抹掉拍摄标志的操作步骤如下。
注意
一但将拍摄标志从磁带上抹掉，就再也不能读入了。
1 未显示拍摄标志列表时，先按住“MARK”按键2 秒钟以
上。
“REC/ERASE”指示灯变为绿色，表示可以重写或少数
农村拍摄标志。
2 显示拍摄列表。
3 转动搜索盘，在列表中选择要删除的拍摄标志。
4 同时按“DELETE”键和“MARK”键。
在删除过程中，将显示“ERASE SHOT MARK”(删除拍
摄标志)，并且“REC/ERASE”指示灯变为红色。
5 当删除操作完成以后，再按住“MARK”键2 秒钟以上，
使“REC/ERASE”指示灯灭掉。
第
五
章编辑
2 按住“MARK”按键。
按下该键时，在所选定的拍摄标志编号后面将显示
“×”，表示该项将被删除。
要删除多个拍摄标志时，可按住“MARK”键的同时转动
搜索盘选定所有要删除的拍摄标志。
3 按住“MARK”不动，再按下“DELETE”键。
这样所有标有“X”的拍摄标志均被删除。
第五章 编辑 5-5
Page 45
5-3 “拍摄标记”的操作
第五章 编辑
5-3-4 检索拍摄标记
检索一个选定的拍摄标志
检索选定的拍摄标志，其操作步骤如下。
2
%
)
0
9
6
MARK(列表)按键
REW 按键
p
FFWD按键
1 从列表中选择需要的拍摄标记。
2 按下“PREROLL”(预卷)按键。
1
5-3-5 读取拍摄数据
当磁带记录了拍摄数据( 时间、设备或其他有关拍摄的信息) ，
可将它们读出来并在监视器上显示。
显示拍摄数据
按住“ENTRY”键，并按下“PLAY”按键。
%
)
0
9
6
ENTRY 按键
PLAY 按键
磁带开始重放，并显示拍摄数据。
删除拍摄数据
再次按住“ENTRY”键，并按下“PLAY”按键。
p
检索磁带当前位置相邻的拍摄标志(索引功能)
选择索引功能准备应用的拍摄标志
在拍摄标志操作菜单的G01项( 第5-2页) 中，在记录开始标
志、拍摄标志1 、拍摄标志2 和后期标志中选择一项，或全部
选定。
在当前磁带位置的前面或后面检索拍摄标志
按住“MARK”按键，再按“FFWD”或“REW”键。
在走带过程中，“FFWD”或“REW”按键将闪烁。
注意
不能检索虚拟拍摄标记。
拍摄数据显示示例
拍摄数据的显示如下所示。
MODEL NAME DNW 0090
SERIAL NUMBER 010001
DATE 1998.05.11
TIME 12.55.10
CASSETTE NUMBER 0095
SHOT NUMBER 0052
ID1 AAAAAAAAAAAA
摄像机ID号
记录时间
拍摄数据的内容依据拍摄情况而定。如果由于所有设备的原因
磁带上有一段没有拍摄数据，将显示空格。
ID2 BBBBBBBBBBBB
ID3 CCCCCCCCCCCC
ID4 DDDDDDDDDDDD
TCR 23:59:59:29
5-6 第五章 编辑
Page 46
在拍摄列表中显示拍摄数据
NO. TIME CODE
(---/180)
SHOT MARK
*012345-DNW_-0123-4567011 S1 10:04:05:11
013 V 10:07:05:02
012 R 10:05:35:24
---------------------------014 R 10:08:35:04
015 S2 10:09:05:11
016 R 10:10:35:24
017 R 10:10:36:00
该组中的
第一个拍
摄标记
拍摄数据
序列号 (6 位)
型号名 (4 个字符)
型号数字 (4 位)
磁带号 (4 位)
转动搜索盘，使光标定位在拍摄列表的分隔符处。
当写入即时跟踪拍摄标志时若没有记录拍摄数据，将按照下图
所示显示。
可以在列表中存入拍摄标志。详见下节。
5-3-6 排序拍摄标志
根据记录在磁带上的拍摄数据，可以区分不同磁带上的拍摄标
志，并按照时间码的顺序进行排序。
存储拍摄标志
操作步骤如下。
%
)
0
9
6
p
213
排序之前
SHOT MARKER
(---/180)
NO. TIME CODE
磁带2(第一次)
磁带2(第二次)
磁带1
磁带3
*012345-DNW_-0123-4567011 S1 10:04:05:11
---------------------------012 V 10:07:05:02
013 R 10:08:35:04
---------------------------014 S2 10:09:05:11
015 R 10:10:35:24
016 R 10:10:36:00
---------------------------017 R 10:05:35:24
1 在显示拍摄列表的状态下，按住“STOP”键，并按下
“SET”键。
2 转动搜索盘，选择“SORTING LIST”(排序列表)。
3 按住“JOG”按键，转动搜索盘使之设定为“ON”。
即开始排序。排序完成后，设定指示返回为“OFF”。
例如，如果同一盘磁带上的拍摄标志被读了两遍，可按照下图
进行整理。
排序之后
SHOT MARKER
(---/180)
NO. TIME CODE
*012345-DNW_-0123-4567011 S1 10:04:05:11
---------------------------012 S2 10:09:05:11
013 R 10:10:35:24
014 R 10:10:36:00
---------------------------015 R 10:05:35:24
016 V 10:07:05:02
017 R 10:08:35:04
两次从磁带2上读取的拍摄收集在一起，
并按时间码序列排序。
磁带1
磁带3
磁带2(第一次和第二次)
第五章 编辑 5-7
第
五
章编辑
Page 47
6-1 菜单系统构成
第六章 菜单系统
本机的菜单系统包括基本菜单和扩展菜单两部分。
• 基本菜单
这一部分用于设定与诸如以下项目相关的菜单。
-计时表
-预卷时间
-输出至监视器的信号中的字符信息
-525/60(NTSC)制式和625/50(PAL)制式间的切换
-包括不同菜单设定的菜单库
6-2 基本菜单
6-2-1 基本菜单中包括的菜单项
与计时表有关的菜单操作，请参阅《数字计时表》(第
• 扩展菜单
这一部分包括与本机功能相关的更多的调整设定，例如：控
制面板的功能视频及音频信号的控制及数字信号。
7-3页)
。
基本菜单所包含的条目如下。 表格里“设置”栏中由黑框框起来的参数为出厂设定值。
项目序号
001
a)
002
a),b)
003
a)设置项目002、003、009和011时，边观察监视器调节至所
需状态。
项目名称
PREROLL TIME预卷时间
CHARACTER H-POSITION
字符的水平位置
CHARACTER V-POSITION
字符的垂直位置
设置
0秒... 5秒 ...30秒：以一秒递增，在0-30秒之间设置预卷时间，编辑时建议预
卷时间至少为5秒。
调节屏幕上字符信息的水平位置(16位进制)，字符叠加在COMPOSIT VIDEO
OUTPUT 3(SUPER)接口和SDI OUTPUT 3(SUPER)的输出信号中，以便在监
视器上叠加显示。
00... IC ...3C(525制式，37阶)/00... 19 ...36(625制式，35阶)
16进制00表示屏幕最左边，增加值表示字符，向屏幕右边的移动量。
调节第一行字符的垂直屏幕位置 (16位进制) ，该字符叠加在COMPOSIT
VIDEO OUTPUT 3(SUPER)接口和SDI OUTPUT 3(SUPER)的输出信号中，
以便在监视器上叠加显示。
00... 57 ...6A(525制式，107阶)/00... 5D ...60(625制式，130阶):16进制00表示
屏幕最上方，增加值表示字符向屏幕下方的移动量。
b)显示时间码时会有一点延时。因此，为脱机编辑录制磁带时，
叠加在屏幕上半部分的信息可能会延迟一帧。
(继续)
第
六
章菜单
系
统
第六章 菜单系统 6-1
Page 48
6-2 基本菜单
第六章 菜单系统
项目序号
005
006
007
a)
009
a)
011
013
项目名称
DISPLAY IN FORMATION
SELECT(显示信息选择)
LOCAL FUNCTION ENABLE
(本机功能有效)
TAPE TIMER DISPLAY
(磁带计时器显示)
CHARACTER TYPE字符类型
CHARACTER V-SIZE
字符垂直大小
525/625SYSTEM SELECT
525/625制式选择
使用此菜单之前，请与负责安装
的人员联系。
设置
当辅助控制面板中的CHARACTER设为ON时，该项决定叠加在
COMPOSIT VIDEO OUTPUT 3(SUPER)接口和SDI OUTPUT 3(SUPER)
接口输出信号中叠加的字符信息类型。
T&STA：显示时间数据和设备状态。
T&UB：显示时间数据和用户比特位。
T&CTL：显示时间数据和CTL。
T&T：只显示时间数据和时间码(LTC或VITC)。
TIME：仅时间码(LTC或VITC)。
如果在该项中的设置和控制面板的设置有重叠的话，该机能自动避免。例
如：如果控制面板上的选择是CTL，而菜单项目中设定的是T&CTL，则输
出为CTL和LTC。
当该由外部设备控制时，此项用来决定控制面板上的哪些与走带相关的控
制按键有效。
DIS：所有按键和开关被禁用。
ST&EJ：只有STOP和EJECT有效。
ENA：其它所有的按键和开关都有效。
决定CTL是以12小时还是24小时方式计数。
+-12H：12小时方式。
24H：24小时方式。
决定时码输出等叠加在COMPOSIT VIDEO OUTPUT 3(SUPER)接口和SDI
OUTPUT 3(SUPER)接口输出信号字符信息的类型。
WHITE：黑底白字
BLACK：白底黑字
W/OUT：字符加白边
B/OUT：字符加黑边。
决定时码输出等叠加在COMPOSIT VIDEO OUTPUT 3(SUPER)接口和SDI
OUTPUT 3(SUPER)接口输出信号字符信息的垂直尺寸大小。
X1：标准尺寸
X2：2倍于标准尺寸
决定是否可以在525(NTSC)和625(PAL)制式间进行切换。
OFF：不能进行制式切换。
ON：允许进行制式切换。
将该项设为ON，本机即可按照开关所设制的制式工作。
有关
525/625
制式间的切换，参见第
6-6
页。
注意
• 用于525(NTSC)和625(PAL)制式的基本菜单和扩展菜单设定是分
开存储的。一旦进行了制式转换，所有的菜单项目都将转换到新的制式
所对应的设置上(与原来制式的参数设定不同)。
• 当DNW-A65在625 制式下或DNW-A65P在525 制式下工作时，对于
Betacam和Betacam SP磁带而言，只能简单放像。
a)设置009和011项时，请观察监视器屏幕调节至需要的状态。
6-2 第六章 菜单系统
Page 49
项目序号 项目名称 设置
B01 调菜单库 1 设为ON时，调出1号菜单库的菜单设定值。
B02 调菜单库 1 设为ON时，调出2号菜单库的菜单设定值。
B03 调菜单库 1 设为ON时，调出3号菜单库的菜单设定值。
B04 调菜单库 1 设为ON时，调出4号菜单库的菜单设定值。
B11 存储菜单库 1 设为ON时，将当前菜单设定值存入1号菜单库。
B12 存储菜单库2 设为ON时，将当前菜单设定值存入2号菜单库。
B13 存储菜单库3 设为ON时，将当前菜单设定值存入3号菜单库。
B14 存储菜单库4 设为ON时，将当前菜单设定值存入4号菜单库。
B20 设置复位 设为ON时，将当前菜单设定值恢复为出厂设定置。
第
六
章菜单
系
统
第六章 菜单系统 6-3
Page 50
6-2 基本菜单
第六章 菜单系统
6-2-2 基本菜单操作
这一节讲述的内容为，菜单显示和如何改变设置。
有关菜单项第
(
菜单第
用，参见《菜单库操作
菜单显示
按“MENU”(菜单)键，使之点亮。
“F FWD”和“VAR”按键灯也点亮，并且在时间数据区1和2
中显示当前选定的菜单项。
013
项如何使用，参见《
013项)》(第6-6页)
(
菜单项第
时间数据显示
MENU 按键
525/625
；有关菜单第
B01至B14)》(第6-8页)
VAR 按键
%
)
0
9
6
p
FFWD按键
制式间的切换
B01至B14
项如何使
。
显示菜单项的全名
按住“F FWD”按键即可。
项目名称(所有的字符)
显示菜单项所在的菜单组
菜单中的各个菜单项是按照项目编号的百位数分组排列的。按
住“VAR”按键，即可显示当前所选菜单项所处的分组名称。
项目组的名称
在监视器上进行菜单显示
将辅助控制面板上的“CHARACTER”(字符)开关设为“ON”
(打开)位，然后按“MENU”键。在连接至COMPOSIT VIDEO
OUTPUT 3(SUPER)接口或SDI OUTPUT3(SUPER)接口的监视
器上，将会显示如下图所示的菜单。
菜单项编号
(闪烁)
项目名称
(前三个字母)
设置
当前选定菜单项
的分组名
光标指示当前选
定的菜单项
*HO1:OPE HOURS - 102
HOURS METER
HO2:DRUM HOURS - 52
-------
6-4 第六章 菜单系统
Page 51
改变当前显示菜单项
改变菜单项的设定值
VAR 按键
JOG 按键
SHUTTLE 按键
%
)
0
9
6
p
搜索盘
转动搜索盘。
向前进反向转动搜索盘则增加菜单项编码，反方向转动则减小
项目编码。
若先按SHUTTLE或JOG按键，使相应的指示灯点亮，然后
再转动搜索盘，则菜单项编号的变化速度取决于搜索盘转
动的位置(当SHUTTLE指示灯点亮时) ；或取决于搜索盘的
转动速度(当JOG指示灯点亮)。
从一组菜单跳至下一组
按住“VAR”按键，然后转动搜索盘。
通过下列步骤可变当前所显示菜单项的设定值。
%
)
0
9
6
p
12
1 按住“SHUTTLE”或“JOG”按键，转动搜索盘。
设置值的变化速率取决于搜索盘的转动位置(当SHUTTLE
指示灯点亮时)或搜索盘的转动速度(当JOG指示灯点亮)。
设定值(正在更改时闪烁)
第
六
章菜单
2 当显示变为所需的值时，按下“SET”(设置)按键。
这就保存了新的设定值，并且时间显示区中的菜单显示消
失。
放弃修改
在按下“SET”键前，先按下“MENU”键。
不保存新的设置值，并且时间数据显示区中的菜单显示消
失。
系
统
第六章 菜单系统 6-5
Page 52
6-2 基本菜单
将菜单设置恢复为出厂设定值(菜单B20项)
%
)
0
9
6
SET 按键
p
时间显示
1 将菜单项“B20 RESET SETUP”( 设置复位) 设为
“ON”。
在时间数据显示区1和2中，将显示“PUSH SET BTN”；
监视器上也同时显示“Push SET button”(按设置键)。
2 按下“SET”键
当前正在使用的菜单(见第6-8页)即恢复为出厂设定值。
3 再次按下“SET”键。
保存设置，并且在时间数据显示区中的菜单显示消失。
有关DNW-A65在625制式下使用的说明
若切换到625制式下，625制式下的Betacam和Betacam SP格
式仍可重放，但只允许简单的重放看带。
有关DNW-A65P在525制式下使用的说明
若切换到525制式下，525制式下的Betacam和Betacam SP格
式仍可重放，但只允许简单的重放看带。
1 选择菜单第013项。
时间显示区和监视器屏幕1)显示如下。
时间显示区
监视器屏幕
ITEM-013
525/625 SYSTEM
SELECT
OFF
第六章 菜单系统
525/625制式间的切换(菜单第013页)
按下面步骤操作，可以将基本菜单第013项，即“525/625
SYSTEM SELECT”(制式选择)设置为“ON”，然后即可在
525(NTSC)和625(PAL)间进行切换。
注意
• 执行此项操作前，请与负责安装的人员联系。
• 当在525或625制式间进行了切换以后，使用了外部基准视频
信号，请确认所用信号与新的制式相一致。
..........................................................................................................................................................................................................
1) 连接到COMPOSITE VIDEO OUTPUT(SUPER)或SDI
OUTPUT3(SUPER)接口上的监视器。
6-6 第六章 菜单系统
Page 53
2 按住“JOG”按键，转动搜索盘使之从“OFF”设为
625
525/625 SYSTEM SELECT
Push SET button!!
“ON”。
显示改变为:
4 按住“JOG”键，转动搜索盘使设置从“525”变为
“625”。
显示改变为:
时间显示区
监视器屏幕
3 按下“SET”键。
显示改变为:
时间显示区
监视器屏幕
525/625 SYSTEM SELECT
If the 525/625 setting
is changed, turn power
off and on!
ITEM-013
525/625 SYSTEM
SELECT
ON
Push SET button!!
525
时间显示区
监视器屏幕
5 按下“SET”键
显示改变为:
时间显示区
监视器屏幕
525/625 SYSTEM SELECT
625
Turn off/on POWER!!
第
六
章菜单
系
统
放弃525/625设置操作
反复按下“MENU”键几次直到退出菜单。
6 将“POWER”(电源)开关关上一会，然后再打开。
这样即从525(NTCS)切换到625(PAL)制式， 525指示灯熄
灭，625指示灯点亮。
时间数据显示区中的菜单设置消失，恢复至正常显示。
第六章 菜单系统 6-7
Page 54
6-2 基本菜单
菜单库(MENU BANK)操作(菜单第B01至B14项)
该机可在所谓的“菜单库”1到4中存储四套完全不同的菜单设
置。存储的各种菜单设置可在需要时调用。
迅速进入菜单第B01项
按下“MENU”后，转动搜索盘可以调用任何一个所需菜单
项。
如果先按下“MENU”键，然后再按下“CTL/TC/UB”按键，
可直接跳至菜单项B01或H01。每按下次“CTL/TC/UB”键，
调用的菜单项在B01和H01间转换一次。
保存当前的菜单设置
根据要把菜单存入哪一个库，将“B11 SAVE BANK 1”(B11
存储菜单库1)到“B14 SAVE BANK 4”(B14 存储菜单库 4)中
的某一项设为“ON”，然后按下“SET”键。
从菜单库中调用设置
根据所需调用的菜单库，将“B01 RECALL BANK 1”(B01 调
用菜单库 1)到“B04 RECALL BANK 4”(B04 调用菜单库 4)中
的某一项设为“ON”，然后按下“SET”键。
第六章 菜单系统
正在使用的菜单
调出
存入
调出
存入
调出
存入
调出
存入
菜单库1
菜单库2
菜单库3
菜单库4
6-8 第六章 菜单系统
Page 55
6-3 扩展菜单
6-3-1 扩展菜单中的菜单项
扩展菜单包括以下内容:
在“SETTING”(设置)栏中，出厂的设定用口表示。
菜单项中的100系列，与控制面板有关
项目编号
101
102
名称
SELECTION FOR
SEARCH DIAL ENABLE
搜索盘使能选择
MAXIMUM SPEED最大速度
设置
选择如何进入搜索状态的方式:
DIAL ：转动搜索盘即进入搜索状态。
KEY：必须按下“JOG”、“SHUTTLE”或“VAR”搜索键之一，才能进入
搜索状态。
选择磁带重放期间快进和倒带速度，以及从磁带或硬盘重放时的搜索速度。
MAX：以最大速度进行快进、倒带和搜索重放。
MAX/24：以最大速度进行快进、倒带，最高搜索重放速度可达24倍正常速
度。
X24：以24倍正常速度进行快进、倒带，最高搜索重放速度可达24倍正常速
度。
最大快进和倒带速度
• 模拟磁带：35倍(DNW-A65)或42倍(DNW-A65P)正常速度。
• 数字磁带：78倍正常速度。
103
104
105
106
AUDIO SELECTED LINE
OUT音频输出选择
AUDIO MUTING TIME
静音时间
REFERENCE SYSTEM
ALARM基准系统告警
CAPSTAN LOCK
主导轴锁定
最大搜索速度
• 模拟磁带：35倍(DNW-A65)或42倍(DNW-A65P)正常速度。
• 数字磁带：78倍正常速度。
选择输出至“MONITOR OUTPUT”(监听输出)接口的信号。
MANU：输出由上控制面板中“AUDIO MONITOR”(音频监听)按键所选的信
号。
AUTO1：输出立体声信号，重放金属磁带时，输出AFM声道(3和4)；重放模
拟磁带时，输出LNG声道(1和2)。
AUTO2：输出由上控制面板中“AUDIO MONITOR”(音频监听)按键所选的信
号，但在进行变速重放时，若选择了AFM则自动转换为LNG信号。
当本机从停止或搜索静帧方式下转换到重放时，选择一段静音时间。( 只限于
Betacam兼容重放)
OFF：设定静音时间为0(即无静音)
0.1S…1.0S：以0.1秒递增，设置从0.1到1.0秒的静音，。
选择当REF.VIDEO INPUT(基准视频输入)接口中没有加入音/视频基准信号
时，是否显示警告。
OFF：不告警。
ON：以“STOP”键闪烁来告警。
选择主导轴伺服锁定方式
SW：主导轴锁定方式由辅助控制面板中的CAPSTAN LOCK(主导轴锁定)开关
来决定。
2F：不管辅助控制面板中的CAPSTAN LOCK(主导轴锁定)开关如何放置，主
导伺服每两场锁定一次。
4F：不管辅助控制面板中的CAPSTAN LOCK(主导轴锁定)开关如何设定，主
导伺服每4场锁定一次。
8F(只用于625制式) ：不管辅助控制面板中的CAPSTAN LOCK(主导轴锁定)开
关如何设定，主导伺服每8场锁定一次。
第
六
章菜单
系
统
(继续)
第六章 菜单系统 6-9
Page 56
6-3 扩展菜单
菜单项中的100系列，与控制面板有关。(续上)
第六章 菜单系统
项目编号
111
名称
TSO/FEED PLAY
磁带超速/上载重放
设置
选择是否可进行磁带超速和上载方式重放。
DIS：不能进行磁带超速和上载方式重放。
TSO：可以进行磁带超速方式重放
FEED：可以进行上载方式重放
115
116
PHASE LOCK IN VARIABLE
X3
3倍速时的相位锁定
JOG DIAL RESPONSE
“JOG”搜索盘的响应
选择以3倍速变速重放时，是否锁定主导轴相位。
OFF：不锁定。
ON：锁定。
为“JOG”搜索盘转动速度选择对应的磁带速度(VTR命令)。
TYPE1：磁带速度在+1至-1之间线性变化。
TYPE2：磁带速度在-3至+3范围按下图
磁带速度变化与旋转速率无关)
TYPE3：磁带速度在-3至+3范围按下图
TYPE4：磁带速度在-2至+2范围按下图
速度变化与旋转速率无关)
117
CONTROL PANEL
SELECTION
控制面板选择
当辅助控制面板上的“CONTROL PANEL”(控制面板)开关设为“EXT”
(外部)时，选择控制面板的功能。
SW：只有连接在接线板上，外接控制接口上的控制面板起作用。
PARA：连接在控制接口上的控制面板和本机的控制面板都起作用。
a) b) c)
速度 速度
FWD
+3
旋转速度 旋转速度
FWD
-3
RV S
RV S
速度
FWD
+3
+1
-1
-3
旋转速度
FWD
RV S
TYPE 2 TYPE 3 TYPE 4
(反向)
RV S
a)
所示级别变化。(在-1和1 范围内的
b)
所示线性变化。
c)
所示级别变化。(在-1和1 范围内的磁带
FWD
+2
+1
RV S
-1
-2
RV S
FWD
6-10 第六章 菜单系统
Page 57
菜单项中的100系列，与控制面板有关。(续上)
项目编号
118
119
120
名称
KEY INHIBIT SWITCH
EFFECTIVE AREA
键盘锁定范围
子项
1 REMOTE SELECT
遥控选择
2 MONITOR SELECT
监听选择
3 CONTROLPANEL
控制面板
VARIABLE SPEED LIMIT
IN KEY PANEL CONTROL
(面板控制的变速范围)
CTL LOCK IN VAR/SHTL
VAR/SHTL时的CTL锁定
设置
当辅助控制面板上的“KEY INH”设为“ON” 时，选择哪些开关和按键可以使
用，下面的子项目分别独立的控制不同的开关和按键。
选择位于上控制面板上的“REMOTE1”(9芯遥控)和2(50芯)按键是否有效。
DIS : 禁止;
ENA : 有效。
选择位于上控制面板上的音频信号选择按键是否有效。
DIS : 禁止;
ENA: 有效。
选择本机控制面板和外接至本机上的控制面板中，哪些开关和按键操作有效。
DIS : 全部开关和按键均被禁止。
DMC: 所有与DMC操作有关的开关和按键均被禁止。
ENA: 全部开关和按键都有效。
当在本机控制面板上操作进行变速重放时，选择重放速度的范围。
OFF : 对数字磁带来说，为-1到+2倍正常速度；
对模拟磁带而言，为-1至+3倍正常速度。
ON: 无论数字还是模拟磁带，均为0到+1倍正常速度。
当以变速或SHUTTLE方式重放时，选择磁带走带是否与CTL进行相位锁定。
OFF : 不进行相位锁定。
ON: 在正常速度的-1、 -0.5、 +0.5 、1.0 和2.0倍速时进行相位锁定。
第
六
章菜单
项目编号
201
202
名称
PARE RUN 并行
CF FLAG
(valid only in 625 mode)
彩色成帧(只有625制式中有)
编号为200系列的项目是有关遥控接口的内容
设置
为两个或多个VTR(包括放像机)选择是否使用同步操作。
DIS ：不使用同步操作。
ENA：使用同步操作。
注意
对两台或多台VTR使用同步操作的话，请将所有VTR上的201项设为
“ENA”。
选择从遥控器发出的彩色成帧锁定方式。
8F ：八场锁定方式。
4F/8F：四场-或八场锁定方式。
系
统
第六章 菜单系统 6-11
Page 58
6-3 扩展菜单
编号为300系列的项目是有关编辑操作的内容
项目编号
301
302
306
名称
VAR SPEED RANGE FOR
SYNCHRONIZATION
(同步的变速范围)
CAPSTAN RE-LOCKING
DIRECTION
(主导轴重新锁定方向)
DMC INIAL SPEED
DMC的初始速度
设置
当通过9芯REMOTE-1 IN(控制)接口或REMOTE-1 OUT(控制)接口，用遥控器
进行变速重放时，选择重放速度范围。
-1~+2：对数字磁带来说，为-1到+2倍正常速度；对模拟磁带而言，为-1至+3
倍正常速度。
~+2.3：对数字磁带来说，为-1.5到+2.3倍正常速度；对模拟磁带而言，为-1.5
至+3.45倍正常速度。
525制式
当辅助控制面板上的“CAPSTAN LOCK”设为4FD时，选择主导轴伺服是加
速还是减速锁定。
DECEL ：减速锁定；
ACCEL：加速锁定；
625制式
当辅助控制面板上的“CAPSTAN LOCK”设为4FD 或8FD时，选择主导轴伺
服是加速还是减速锁定。
DECEL：减速锁定；
ACCEL ：加速锁定
在DMC编辑中，选择自动设置的初始走带速度。
MANUAL ：速度由shuttle搜索盘的旋转角度决定。
PLAY：正常重放带速。
STILL：静帧重放速度。
±0.03至±1：依下列范围选择速度(±0.1,±0.2,±0.5和±1倍正常带速可选。)
第六章 菜单系统
307
320
AUTO-DELE TION FOR
INCONSISTENT DATA
不相符数据的自动删除
DIGITAL AUDIO PROCESS
ON EDIT POINT
编辑点处的数字音频处理
当设置的DMC重放控制点有误时，选择机器的状态：
MANU ：在下控制面板上的“DELETE”按钮闪烁告警。
操作员必须手动删除无用的DMC重放控制点或更正错误的DMC重放控制点。
NEG & E ：当设定了不相符的DMC重放控制点，比如：变速终止点设在变速
开始点之前，或播出终止点设在播出开始点之前，或指定了太多的DMC重放
控制点，则前面设好的DMC重放控制点将被删除。
NEG：当设定了不相符的DMC重放控制点，比如：变速终止点设在变速开始
点之前，或播出终止点设在播出开始点之前，则前面设好的DMC重放控制点
将被删除。当设定了太多的DMC重放控制点，控制面板上的“DELETE”键
就会闪烁告警。
注意
要删除DMC重放控制点，可同时按下与要删除的DMC重放控制点相对应的按
钮和“DELETE”键，如果设置的DMC重放控制点有误(DELETE键闪烁)，不
能执行DMC重放。
在编辑点处的音频处理。
CUT：剪切(可能导致编辑点音频不连续)。
FADE ：淡出淡入。
6-12 第六章 菜单系统
Page 59
编号为400系列的菜单项，与预卷相关
项目编号
401
项目名称
FUNCTION MODE AFTER
CUE-UP 检索之后的状态
设置
选择在执行cuing-up(检索)操作后该机所的状态。
STOP ：停止(“停止模式”)
STILL：静帧重放(在搜索模式)。
注意
当由标准参数设置的编辑器对该机进行控制时，选择“STOP”。
402
TIME REFERENCE FOR PREROLL
预卷时间基准
当预卷磁带时时间码中断，用该项选择是否在中断点之前使用CTL脉冲进
行时间码计数。
CTL ：使用CTL脉冲进行时间码计数。
TC：不使用CTL脉冲进行时间码计数。
403
AUTOMATIC PREROLL
REFERENCE ENTRY
自动预卷基准输入
当未设置编辑入点，按下PREROLL(预卷)键开始预卷后，是否自动设定编
辑入点。
DIS ：不自动设置入点。
ENA：自动设置入点。
405
CUEUP BY CTL 使用CTL检索
选择检索时磁带的走带方式。这项设置仅在显示面板上的CTL/TC/U-BIT钮
被设为CTL时有效。
CAP(主导轴) ：在检索期间，磁带走带处于“压带轮锁定”状态。( 对于
Betacam SX格式，最大走带速率为正常值的24倍；而对于Betacam/
Betacam SP格式，为正常值的10倍)。
REEL(带盘)：在检索期间，磁带处于“压带轮脱开”。当磁带接近检索点
时，磁带的带速就降下来，磁带走带方式切换到“压带轮吸合”状态。
要想提高编辑精确性，请选择“CAP”。
a)当控制信号来自编辑控制器(BVE-2000/9100等)，选择REEL(带盘)方式可实现高速检索
a)
第
六
章菜单
项目编号
501
502
503
504
505
编号为500系列的菜单项，与磁带保护相关
项目名称
STILL TIMER
静帧定时
TAPE PROTECTION
MODE FROM SEARCH
搜索状态后的磁带保护方式
TAPE PROTECTION
MODE FROM STOP
停止状态下的磁带保护
DRUM ROTATION IN STANDBY
OFF 非待机状态下的磁鼓旋转
STILL TENSION
静帧张力
设置
为保护旋转磁头和磁带，选择从停止走带后( “停止”状态，或者搜索下
的静帧状态)本机自动切换到磁带保护方式的时间延迟。
0.5S... 8M ...30M：在0.5秒至30分钟之间设置时间值。
在搜索方式(jog/shuttle/variable)静帧状态下，为保护旋转磁头和磁带，选
择保护方式。
STEP：每2秒以1/30倍正常带速向前进帧。
STDBY：转换为“STANDBY OFF”(非待机)状态(机器未处于待机状
态)。
T REL：切换到张力释放状态。
在停止态下，为保护旋转磁头和磁带，选择保护方式。
STDBY：切换到“STANDBY OFF”(非待机)状态。
T REL：切换到张力释放状态。
选择“STANDBY OFF”(非待机)状态下，磁鼓是否转动。
OFF：磁鼓不转。
ON：磁鼓转动。
选择静帧重放时的磁带张力状态。
NORM ：静帧重放时保持正常磁带张力，准备重放。
LOOSE：从正常状态减小磁带张力。(当本机长时间处于待机状态进行静
帧重放时，比如在资料管理系统(LMS)中，请选择“LOOSE”。
注意
选定“LOOSE”后，不能保证立即重放。
系
统
第六章 菜单系统 6-13
Page 60
6-3 扩展菜单
项目编号
606
项目名称
TC OUTPUT SIGNAL
IN REGEN MODE
再生方式下的时码输出
编号为600系列的菜单项，与时间码发生器相关
设置
在正常速度(x1)重放时，选择从TIME CODE OUT(时间码输出)接口上的输出的
信号：
TAPE：重放时间码信号不经再生而直接输出。
REGEN：重放时间码经再生后输出。
编号为700系列的菜单项，与视频控制相关
第六章 菜单系统
项目编号
703
525制式
625制式
705
项目名称
BLANK LINE SELECT
消隐行选择
子项目Sub-Item
0 ALL LINE所有行
12... LINE 12...LINE20
20
21 LINE21
9...22 LINE9...LINE22
23 LINE23
EDGE SUBCARRIER
REDUCER MODE
边缘副载波降低方式
设置
在场消隐期对那些行打开或关闭消隐。Y/C信号和奇/偶场被同时消隐。
注意
对于模拟Betacam(Betacam-SP等)磁带的重放不管该项设置如何，彩色信号都
在15行之前被消隐。
--- ：分别指定每一行的消隐。
BLANK：不管其它子项目的设置如何，对该菜单项可以指定的所有行进行
消隐。
THROU：不管其它子项目的设置如何，对该菜单项可以指定的所有行都不
消隐。
对12至20行的消隐。
BLANK ：执行消隐。
THROU：关闭消隐。
对21行的消隐。
BLANK ：执行消隐。
HALF：执行半消隐。
THROU：关闭消隐。
对9至22行的消隐。
BLANK ：执行消隐。
THROU：关闭消隐。
对23行的消隐。
BLANK：执行消隐。
HALF ：执行半消隐。
THROU：关闭消隐。
在重放过程中，重放电路中的边缘副载波降低(ESR)将根据本机的操作自动开
关。当色边不如正常信号好，这时ESR可强制打开。
该项用于此功能的选择。
AUTO ：ESR自动开关。
ON：ESR操作被强制打开。
6-14 第六章 菜单系统
Page 61
项目编号
706
707
709
710
项目名称
VERTICAL BLANKING
V SHIFT 场消隐期的位移
FORCED VERTICAL
INTERPOLATION
OFF 强制关闭场插入
CAV LEVEL FORMAT
CAV电平的格式
子项
1 CAV输出电平
INTERNAL VIDEO
SIGNAL
GENERATOR
内部视频信号发生器
编号为700系列的菜单项，与视频控制相关(继上)
设置
当“Y-add”
a)
功能打开时，若重放信号是奇场而基准信号是偶场，重放信号的
图像在场方向移动1H(1行)，以便消除重放图像在场方向的移位。该项用以选择
是否在场消隐期提供1H位移。
ON ：执行场消隐位移。
OFF：不执行场消隐位移。
注意
如果在场消隐间隔内提供1H位移，在JOG或变速重放时， 录制的第21行信号可
能出现中断。
在无噪波变量重放过程中，“Y-add”功能通常自动打开。该项用以选择是否强
制“Y-add”功能关闭。
AUTO ：自动将“Y-add”功能打开。
OFF：强制“Y-add”功能关闭。
选择模拟分量输出是D-1还是Betacam。(仅在525方式下可选)
格式 彩条 Y视频 V同步 R-Y/B-Y
D-1 CAV 100/0/100/0 700mV 300 mV 700 mV
Betacam 100/7.5/77/7.5 714 mV 286 mV 700 mV
选择模拟分量格式输出
B-CAM ：Betacam
D1：D-1
选择从本机内部测试信号发生器输出的测试信号。
除了“OFF”设置外，内部测试信号发生器工作并输出所选测试信号。
OFF ：没有测试信号输出(本机正常操作)
CB100(625制式)：100%彩条信号
CB75(525制式)：75%彩条信号
CB75R：75%彩条信号(反转)
BOW：Bowtie信号
PLSBR：脉冲和条信号
MLTBS：多波群信号
HSWP：H扫信号
5STEP：5级信号
RAMP：斜坡信号
SH：小角度斜坡信号
RED：红色信号
GRAY：50%平坦信号
WHITE：100%平坦信号
BB：黑同步信号
SDI：SDI场测试信号
NTC7：NTC7测试信号(仅在525制式可选)
LN330：330行测试信号(仅在625制式可选)
第
六
章菜单
系
统
a) “Y-add”(Y-增加)功能是为了在JOG或变速重放期间减小重放图像场方向的运动，用电路在视频信号中进行场插入。
第六章 菜单系统 6-15
(继续)
Page 62
第六章 菜单系统
6-3 扩展菜单
项目编号
712
713
714
项目名称
VIDEO PROCESS ON CAP
LOCK 2FIELD(525制式)
2场主导轴锁定时的视频处理
VIDEO SETUP
REFERENCE LEVEL
(525制式)视频台基基准电平
子项
0 MASTER LEVEL
主电平
3 Betacam PB LEVEL
Betacam重放电平
4 OUTPUT LEVEL
输出电平
VIDEO ADJUST
RANGE
视频调整范围
编号为700系列的菜单项，与视频控制相关(继上)
设置
当辅助控制面板中的“CAPSTAN LOCK)”(主导轴锁定)开关或菜单第106项的
设置为“2FLD” 进行2-场重放时，选择是否执行“picture shift”(图像位移)。
OFF ：没有图像位移。
ON： 执行图像位移。
注意
为了消除经Y/C分离后Y信号中的残余彩色副载波成分的不利影响，该单元
自动给重放图像在H 方向提供偏移，以便即使在2 场重放时也能获得满意的
图像质量。
设置视频台基电平值，该值为Betacam重放信号的减少量；或复合输出信号中
的增加量。对于Betacam信号以及复合输出信号(下面被称为输出信号)是分别
独立设置的。
注意
该项菜单指定的设置量与辅助控制面板上的“SETUP”(DNW-A65)/“BLACK
LEVEL”(DNW-A65P)旋钮没有关系。
当输入信号、Betacam重放信号和输出信号设置为“MSTER”(主)，该子项指
定的设置量被从输入信号和Betacam 重放信号中去掉，且被加到输出信号上。
0.0% ...7.5%...10%：设置在此范围，以0.5%为增量。
MSTER ：将Betacam重放信号设为主设置。
0.0%...7.5%...10%：在此范围设置从Betacam重放信号中去除的设置量，以
0.5%为增量。
MSTER ：将输出信号设为主设置。
0.0%...7.5%...10%：在此范围设置给输出信号增加的设置量，以0.5%为增量。
当辅助控制面板中的“PROCESS CONTROL”(处理控制)设置为“LOCAL”
(本机)时，选择“VIDEO”及“CHROMA”旋钮的变化范围。
-3~+3 ：-3dB到+3dB
WIDE：- 到+3dB
6-16 第六章 菜单系统
Page 63
编号为700系列的菜单项，与视频控制相关
(第715到721项是有关控制视频处理系统的菜单设置)
项目编号
715
716
717
718
719
720
721
项目名称
VIDEO GAIN CONTROL
视频增益控制
CHROMA GAIN CONTROL
色度增益控制
CHROMA PHASE CONTROL
色度相位控制
SETUP LEVEL
台基电平
SYSTEM PHASE SYNC
系统相位控制
SYSTEM PHASE SC
系统副载波相位
Y/C DELAY Y/C延迟
设置
调节视频输出电平。
缺省值 800H
调节色度输出电平。
缺省值 800H
高节色度相位。
缺省值 80H
调节台基电平(黑电平)。
缺省值 110H
调节系统同步相位。
缺省值 80H
调节系统副载波相位。
缺省值 0H
从模拟Betacam磁带重放时，调节Y/C延迟。
缺省值 800H
注意
当你设置715到721时，将控制面板上的PROCESS CONTROL
设为MENU。
编号为700系列的菜单项，与视频控制相关(继上)
当设为MENU后，所有控制面板的控制都被禁用。
项目编号
726
728
项目名称
H BLANKING WIDTH
(H消隐宽度)
OUTPUT SCH PHASE
(输出副载波行相位)
设置
选择视频输出信号的行消隐宽度。
NARROW ：数字消隐(窄)。
WIDE：模拟消隐(宽，遵循SMPTE 170A)
当选定模拟消隐时，行消隐宽度符合RS170A，并且消隐变宽而图像变窄。处
在编辑级时建议选择“NARROW”，而用于广播传送时则选择“WIDE”，以
使输出信号符合标准。
设定副载波行相位。
缺省值：800H
第
六
章菜单
系
统
第六章 菜单系统 6-17
Page 64
第六章 菜单系统
6-3 扩展菜单
项目编号
802
805
806
807
808
809
817
项目名称
DIGITAL AUDIO MUTE IN
SHUTTLE MODE
(在SHUTTLE模式下的数字
音频静音)
AUDIO MONITOR OUTPUT
MIXING(音频监听输出的混合)
LEVEL METER SCALE
(电平表的刻度)
AUDIO OUTPUT PHASE
(音频输出相位)
INTERNAL AUDIO SIGNAL
GENERATOR
(内部音频信号发生器)
AUDIO LEVEL METER
DIMMER CONTROL
(音频电平表亮度控制)
EMPHASIS(加重)
菜单项中800系列的项目与音频控制有关
设置
设置“SHUTTLE”重放时数字音频的静音条件。
OFF ：非静音。
CUEUP：在检索或预卷操作时静音。
FULL：在SHUTTLE模式下静音。
为连接到“MONITOR OUTPUT”接口上的数字音频信号和Betacam重放模拟
音频信号,选择音频混合方式。
ADD：简单添加。
RMS ：方均根(BOOT-MEAN-SQUARE)。
AVE：简单平均。
选择数字音频电平的显示方式。
PEAK0 ：以0dB为最大电平，按负值显示音频电平。
REF 0：以0dB为基准在正、负值显示音频电平。
选择数字音频重放信号的输出定时(只对SDI和AES/EBU)。基准位置对应80H
的设置; 当设置小于80H时，输出定时就超前，当高于80H时，输出定时就延
迟。(80H,128抽样=大约2.7MS,1抽样=大约20μs)
0… 80 …FF: 在此范围内设置.
为内部音频测试信号发生器选择操作。
OFF ：不操作。
SILNC：无声信号。
1KHZ：为所有音频输入通道均提供1KHZ,-20DB FS正弦波。
设置音频电平表的亮度。
0 …7：在此范围内设置，0表示最亮，而7表示最暗。
选择在重放的模拟音频信号转换为数字音频信号前是否进行加重处理。
OFF ：不加重。
ON：加重。
6-18 第六章 菜单系统
Page 65
项目编号
903
904
905
906
项目名称
FREEZE MODE(冻结方式)
FREEZE CONTROL FROM
KEY PANEL(从键盘控制冻结)
AUTO FREEZE CONTROL
(自动冻结控制)
STOP FREEZE CONTROL
(停机冻结控制)
菜单上900系列项目与数字处理有关
设置
选择冻结方式和定时。
FIELD ：对一场视频冻结。根据定时设置，可以是奇数也可以是偶数场。
FLD1：冻结为奇数场。
FLD2：冻结为偶数场。
FRM12：对包含奇数场及其后面偶数场的一帧冻结。
FRM21：对包含偶数场及其后面奇数场的一帧冻结。
奇数场和偶数场由基准视频信号来识别。
在冻结过程中改变菜单设置不影响冻结图像。
设置结果将在下一次冻结时反映出来。
选择控制面板的冻结操作。
MOMENT：按键按下时即进行冻结。
LATCH：按键按下时即进行冻结，松开按键即退出冻结状态。重复上述操
作，冻结的图像将会不断更新。
操作步骤如下。
• 同时按下控制面板上的“DELETE”键和“TRIM+”键进行冻结。
• 同时按下控制面板上的“DELETE”键和“TRIM-”键退出冻结。
冻结的细节由第903项决定。
设置自动冻结功能(推出冻结的条件等)的操作。
在动态跟踪重放时(所谓的变速、JOG、SHUTTLE或正常重放)，如果信号通
道中出现意外的恶化(没有记录信号)，该功能将图像冻结。
DIS ：自动冻结功能不起作用。
MODE1：当重新存入可记录的正常图像后即终止冻结。
MODE2：停机后重放将自动推出冻结状态。
• 自动冻结方式由第903项决定。
• 当本机切换至搜索状态时，无论上述条件是如何设置的，都将立即退出冻结
状态。
选择“STOP FREEZE”(停机冻结)功能是否有效。
DIS ：无效。
ENA：有效。
第
六
章菜单
系
统
6-3-2 扩展菜单操作
扩展菜单中的操作同基本菜单操作一样。
有关基本菜单操作的详情，参见
页)。
4
注意
要进入扩展菜单，请对机内的SS-83电路板进行设置。
详细内容，参见《维修手册(第一部分)》。
6-2-2
《基本菜单操作》(第
6-
第六章 菜单系统 6-19
Page 66
7-1 取出松驰的磁带
第七章 维护与检查
如果磁带在机内产生松驰，只能打开上盖和声音挡板。这项操
作应由受过维修培训的技术人员进行。
7-2 磁头清洁
只能使用Sony专用的BCT-5CLN清洗带，对视频和音频磁头进
行清洁。
请注意按清洗带上的说明进行操作，因为不正确的使用可能会
损坏磁头。
按如下步骤来清洁磁头。
有关详情，参见第
册(第一部分)》。
2-12
节《取出松弛的磁带》，《维修手
1 插入清洗带。
2 按住PLAY(放像)键的同时按下EJECT(退带)键。
开始清洁磁头。
3 磁头清洗大约5秒钟后，清洗带自动退出。
注意
如果没有按照上述自动清洗功能清洗磁头，当清洗完成后，为
防止磁头损坏请务必立即将清洗带弹出。
第七章 维护与检查
第七章 维护与检查 7-1
Page 67
7-2 基本菜单
7-3 潮湿结露
当本机从较冷的地方猛然拿到较暖的地方，或在较潮的地方使
用时，空气中的潮气会在磁鼓上产生凝结。这种现像称之为潮
湿结露。如果在这种状态下走磁带，磁带会粘在磁鼓上。为防
止这种现像产生，本机提供了潮湿检测功能。
若该机使用时磁鼓上出现潮湿结露，在时间数据显示区会显示
“ERROR－10”(故障－10)。
%
)
0
9
6
如果出现潮湿结露情况在时间数据显示区
会显示“ERROR-10”(故障 -10)
p
ALARM 指示灯
若出现这种情况，磁鼓和主导轴马达将停转并且磁带自动弹
出。然后磁鼓开始再次旋转，以便使其表面干燥。这种状态
下，不能对本机进行任何操作。当潮气蒸发后，故障显示消失
并且和“ALARM”(告警)指示灯熄灭。
若一开机时就显示“ERROR-10”，并且“ALARM”(告警)
指示灯就亮。
保持加电状态，直至故障显示消失且指示灯熄灭。
在指示灯还亮时，无法插入磁带。
当指示灯灭并且故障显示消失后，即可进行工作。
如果从冷的地方向暖处搬动机器时
在10分钟之内请不要加电，以便使设备有足够的潮湿检测时
间。
第七章 维护与检查
7-2 第七章 维护与检查
Page 68
7-4 数字计时表
搜索盘
MENU 按键
SET 按键
CTL/TC/UB 按键
9
)
0
6
p
%
根据显示状态，该计时表可提供有关记录本机操作历史的八种
指示。它们可做为一种定期检查的参考。
计时表的显示方式
H01：OPERATION(开机)方式
以小时为单位显示该机加电的总时数。
H02：DRUM RUNNING(磁鼓旋转)方式
以小时为单位，显示磁带加载后磁鼓旋转的总时数。
H03：TAPE RUNING(走带)方式
以小时为单位，显示该机在快进、快倒、重放、搜索、录制和
编辑(停止和静帧除外)方式下的总时数。
H04：THRADING(穿带)方式
显示该机穿带的总次数。
H12：DRUM RUNING(磁鼓)方式(可复零)
复零之前与H02显示相同。
该项可用于磁鼓更换的计时参考。
计时表的显示
显示计时表
按“MENU”(菜单)键。然后转动搜索盘，在时间数据显示区
找到需要显示的项。
菜单H01项的快速显示
按“MENU”键后，按“CTL/TC/UB”键。再按一下“CTL/
TC/UB”键，菜单H01和B01交替显示一次。
H13：TAPE RUNING(走带)方式(可复零)
复零之前与H03显示相同。
该项用于更换如固定磁头、压带轮等元件的计时参考。
H14：THREADING(穿带)方式(可复零)
复零前与H04显示相同。
可做为更换如：穿带马达等的计时参考。
H15：TTP风扇(风扇)
以小时为单位，显示磁带冷却风扇上次复位之后的总时数。
退出计时表状态
按“MENU”或“SET”按键。
第七章 维护与检查
第七章 维护与检查 7-3
Page 69
性能指标
附录
概要
供电要求 100至240VAC，50/60Hz
功耗 195VA
瞬间峰值电流
(1) 开机，电流探测法：10A(100V) 20A(240V)
(2) 热启动，按照欧洲标准EN55103-1测量：14A(230V)
工作温度 5°C至40°C
存储温度 -20°C至+60°C
湿度 20至90%
重量 27.9公斤
尺寸 (宽/高/长) 427×237×524 mm
走带系统
带速 Betacam SX：59.6 mm/s
模拟 Betacam：
118.6 mm/s(DNW-A65)
101.5 mm/s(DNW-A65P)
数字重放时间 194分钟 使用 BCT-194SXLA磁带
模拟Betacam重放时间
90分钟 使用 BCT-90MLA磁带
快进/倒带时间 大约3分钟 使用 BCT-184SXL磁带
搜索速度
Shuttle方式 Betacam SX：从静帧到大约±78倍正常
带速
Betacam 重放：从静帧到大约±35倍正
常带速(DNW-A65)
从静帧到大约±42倍正常带速(DNW-
A65P)
变速方式 Betacam SX：从-1到+2倍正常带速
Betacam 重放：从-1到+3倍正常带速
Jog方式 从静帧到大约±1倍正常带速
伺服锁定时间 小于 0.5秒(从待机状态开始)
加载/卸载时间 小于6秒钟
可以重放的磁带 Betacam SX磁带(S、L)：BCT-12SX/
22SX/32SX/60SX，
BCT- 64SXL/94SXL/124SXL/184SXL
Betacam SP磁带(S、L)
Betacam 磁带(S、L)
视频系统
数字视频信号系统
取样频率 Y：13.5MHZ
R-Y/B-Y：6.75MHZ
量化 8bit/取样值
压缩 系数记录系统
通道编码 S-I-NRZI PR-IV
误码校正 Reed-solomon (理德 • 索罗门) 编码
模拟分量输出
带宽
Y DNW-A65 ：0至4.5MHZ+0.5dB/-3.0dB
DNW-A65P：0至5.5MHZ+0.5dB/-
3.0dB
R-Y/B-Y 0至2.0MHZ+0.5dB/-3.0dB
S/N 不低于 56dB
K系数(2T脉冲) 小于1%
模拟复合输出
带宽(Y) DNW-A65 ：0至4.5MHZ+0.5dB/-3.0dB
DNW-A65P：0至5.5MHZ+0.5dB/-
3.0dB
S/N 不低于 54dB
微分增益 小于2%
微分相位 小于2°
Y/C延时 小于20ns
K系数(2T脉冲) 小于1%
输出SCH相位 以RS-170/A/ITU-R BT.624-3为基础
(可用菜单调整)
附
录
附录 A-1
Page 70
性能指标
音频系统
数字音频信号(CH1至CH4)的格式
取样频率 48KHZ(与视频同步)
量化成 16bit/取样值
抖动失真 低于可测值
峰值余量 20dB(或18dB 可选)
加重 T1=50µs ，T2=15µs(使用与否可由菜单
设定)
模拟输出
A/D ，D/A量化 16bit/取样值
频率响应 20HZ-20KHZ +0.5dB/-1.0dB (1KHZ处
0dB)
动态范围 大于90dB (1KHZ，加重打开)
失真 小于0.05%(1KHZ，加重打开，基准电
平(+4dBm))
串扰 小于 -80dB (1KHZ，任意两声道之间)
附录
A-2 附录
Page 71
模拟Betacam 重放(DNW-A65P)
视频
带宽 Y
S/N比值 Y
K系数(2T脉冲)
LF非线性 Y
Y/C延迟
R-Y/B-Y
R-Y/B-Y
R-Y/B-Y
金属磁带
25Hz至5.5MHz +0.5dB/-4.0dB
25Hz至2.0MHz +0.5dB/-3.0dB
大于48 dB
大于48 dB
小于2%
小于3%
小于4%
小于20 ns
氧化物磁带
25Hz至4.0MHz +0.5dB/-6.0dB
25Hz至1.5MHz +0.5dB/-3.0dB
大于46 dB
大于45 dB
小于3%
音频(LNG)
频率响应
a)
S/N比值(失真电平3%)(CCIR468-3加重) 大于68 dB 大于62dB
失真(THD 1KHz 基准电平)
b)
抖动失真(采用DIN 45507) 小于0.1%
a) 峰值电平：基准电平之上+8dB
b) 基准电平：(+4dBm)
调整范围
金属磁带 氧化物磁带
50Hz至15KHz +1.5dB/-3.0dB 50Hz至15KHz ±3.0dB
小于1.5% 小于2%
输入接口
视频电平 ±3dB/- 至+3dB 可选
色度电平 ±3dB/- 至+3dB 可选
台基电平(DNW-A65)
±30 IRE
黑电平(DNW-A65P)
±210mv
Y/C延迟 ±100ns(模拟Betacam重放)
色度相位 ±30°
系统相位 同步：±15µs
SC：±200ns
基准视频输入 BNC(2个串环接口)
黑同步或复合同步
p-p， 75Ω, 负同步
0.3V
附
录
附录 A-3
Page 72
性能指标
附录
输出接口
SDI输出 BNC(3个，包括1个字符叠加)
串行数据(270MBIT/S)
SMPTE 295M/ITU-R 656-Ⅲ
SDTI输出 (只有安装了选件BKNW-118以后，才提
供输出)
BNC(2)
SMPTE 305M
分量视频输出 BNC(3个为一组)
Y：1.0V
R-Y/B-Y：0.7V
复合视频输出 BNC(3个，包括1个字符叠加)
1.0V
音频输出CH-1/2/3/4 XLR 3芯 公(4)
600 负载时+4 dBm，低阻，平衡
音频输出(AES/EBU) CH-1/2和CH-3/4 BNC(2) 根据AES-
监听输出 L/R XLR 3芯 公(2)
600Ω负载时+4 dBm，低阻，平衡
时间码输出 XLR 3芯 公(1)
2.2V
耳 机 JM-60立体声插孔
- 至-20dBu 8Ω负载，不平衡
p-p, 负同步
p-p, 75Ω
p-p, 75Ω, 负同步
3id-1995
p-p，低阻，平衡
遥控接口
遥控面板 29芯，母
遥控1-输入(9P) D-辅助9芯，母
遥控1-输出(9P) D-辅助9芯，母
RS232 D-辅助9芯，母
视频控制 D-辅助 15芯，公(用于选件BVR-50/
50P)
遥控2并行I/O(50芯)50芯，母
随机附件
RCC-5G 9芯遥控电缆(1)
PSW 4 x 16机架安装螺钉(4)
操作手册(1)
维修手册 第一部分(1)
选购附件
BVR-50/50P 时基遥控器
BKNW-119控制面板
BKNW-121控制面板箱
BKNW-122控制面板延长件
RMM-110/111机架安装附件
BCT-5CLN清洗带
交流电源线
• 美国和加拿大用户
零件号：1-557-377-11
插头护罩：2-990-242-01
• 英国用户
DK-2401(UK)
插头护罩：2-990-242-01
• 除英国之外其它欧洲国家的用户
DK-2401(AE)
插头护罩：2-990-242-01
BKNW-118 SDTI (SX)输出板
A-4 附录
设计与参数的改变恕不另行通知。
Page 73
Loading...
