Sony DAV-DZ555K Users guide [zh]

Download
Page 1
3-095-060-42(1)
DVD Home Theatre System
使用說明書
DAV-DZ555K/DZ556KB
©2007 Sony Corporation
Page 2
警語
小心 - 本產品所使用的光學裝置將增加對眼 睛的傷害。
切勿將本設備安裝在狹窄的空間內，如書櫃或壁 櫥內。
爲防止起火，切勿將報紙、桌布、窗簾等蓋住設備 的通風孔。也不要將點燃的蠟燭放在設備上。 爲了防止火災或電擊危險，請勿將花瓶等裝滿液 體的物體放置在本設備上。
切勿讓電池過分受熱，例如受到陽光直射或接觸 到火等。
切勿將電池與普通生活垃圾一起 丟棄，應作爲化學廢棄物正確處 理。
本設備歸類爲 CLASS 1 LASER 產品。本標誌位 於背面外表面。
注意事項
關於電源
• 交流電源線必須在有資格的維修商店更換。
• 只要本機的電源線仍連接在牆壁電源插座上，即
使本機的電源已經關閉，但本機仍然未與交流電 源斷開連接。
• 請安裝本系統，萬一發生任何故障時，可以立即 將交流電源線從牆壁插座上拔除。

銘謝惠顧！

感謝您購買 Sony DVD Home Theatre System。在操作本系統之前，請詳細閱讀本 說明書並妥善保管以備將來參考。
廢電池請回收 僅適用於台灣
CT
2
Page 3
目錄
銘謝惠顧！ ......................2
關於本使用說明書 ................5
本系統可播放下列光碟 ............5
入門指南－基本－
步驟 1：安裝揚聲器...............9
步驟 2：連接系統與電視機........14
步驟 3：放置系統................18
步驟 4：執行快速設定............18
入門指南－進階－
關閉演示 .......................21
將揚聲器安裝到牆壁上 ...........22
連接電視機 （進階）.............23
連接其他裝置 ...................27
基本操作
播放光碟 .......................29
欣賞無線電廣播或其他裝置的
樂趣 ........................ 30
欣賞所有揚聲器輸出的電視機或錄影
機聲音 ...................... 31
選擇電影或音樂模式 ............. 32
聲音調節
使用聲場欣賞環繞聲 ............. 33
播放光碟的各種功能
搜尋光碟上的特定點 ............. 34
（掃描，慢動作播放，凍結幀）
搜尋標題 / 章 / 軌跡 / 場面
等等 ........................ 35
通過場面搜尋 ................... 36
（圖像導航）
從停播點重續播放 ............... 36
（重續播放）
建立自己的編序 ................. 37
（編序播放）
以隨機順序播放 ................. 38
（隨機播放）
重複播放 ....................... 39
（重複播放）
使用 DVD 菜單 ...................40
改變聲音 ....................... 41
選擇 DVD-R/DVD-RW 上的 [ 原作品 ] 或
[ 播放目錄 ] ................. 42
觀看關於光碟的資訊 ............. 43
改變角度 ...................... 45
顯示字幕 ...................... 45
調節圖像和聲音間的延遲 ........ 46
（A/V SYNC）
關於 MP3 聲音軌跡和 JPEG 圖像
文件 ....................... 46
播放含有 MP3 聲音軌跡和 JPEG 圖像文
件的 DATA CD 或 DATA DVD ..... 48
如有聲幻燈片一樣播放聲音軌跡和
圖像 ....................... 49
®
欣賞 DivX 播放有 PBC 功能的 VIDEO CD
（2.0 版）................... 52
（PBC 播放）
視頻 ................ 51
調諧器功能
預設無線電電臺 ................ 53
收聽無線電廣播 ................ 54
其他操作
用提供的遙控器控制電視機 ...... 56
使用 THEATRE SYNC 功能 ......... 56
欣賞卡拉 OK .................... 57
使用聲音效果 .................. 60
使用睡眠定時器 ................ 61
更改前面板顯示幕的亮度 ........ 61
使用 DIGITAL MEDIA PORT
轉接器 ..................... 62
（墨西哥和拉丁美洲機型除外）
關閉本機按鈕 .................. 63
（兒童鎖）
進階設定和調整
鎖定光碟 ...................... 64
（用戶鎖定、視聽者控制）
所在空間的最佳環繞聲 .......... 67
（揚聲器架構）
自動校正適當設定 .............. 69
（自動校正）
使用設定顯示 .................. 70
設定顯示或聲音軌跡語言 ........ 71
[ 語言設定 ]
顯示設定 ...................... 72
[ 畫面設定 ]
個人設定 ...................... 74
[ 個人設定 ]
續
CT
3
Page 4
揚聲器設定..................... 75
[ 揚聲器設定 ]
返回預設設定 .................. 77
附加資訊
注意事項....................... 78
關於光碟注意事項 .............. 79
故障排除....................... 79
自檢功能....................... 82
（當顯示幕中出現字母 / 數字
時）
規格........................... 83
術語........................... 84
語言代碼一覽表 ................ 87
部件和控制器索引 .............. 88
控制菜單顯示指南 .............. 91
DVD 設定顯示列表 .............. 95
系統菜單列表 .................. 96
索引........................... 97
CT
4
Page 5

關於本使用說明書

本系統可播放下列光碟

• 本手冊中的說明描述遙控器上的控制鍵。 如果在本機上有與遙控器上名稱相同或相 似的控制鍵，則也可以使用。
• 本手冊中的說明適用於 DAV-DZ555K 和 DAV-DZ556KB。插圖中使用 DAV-DZ555K 機 型。操作中的任何差異在文中有明確的指 示，例如：“僅適用於 DAV-DZ555K”。
• 控制菜單項目可能因地區而異。
•“DVD”可能作爲 DVD VIDEO、DVD+RW/
DVD+R、以及 DVD-RW/DVD-R 的一般術語使 用。
• 對於北美機型，度量單位表示爲英尺
（ft）。
• 本手冊中使用下列符號。
符號 涵義
適用於 DVD VIDEO，視頻模式的 DVD-R/DVD-RW 和 DVD+R/DVD+RW 的 功能
適用於 VR（視頻錄製）模式的 DVD-R/DVD-RW 的功能
適用於 VIDEO CD（包括 Super VCD 或視頻 CD 格式或 Super VCD 格式 的 CD-R/CD-RW）的功能
適用於音樂 CD 或音樂 CD 格式的 CD-R/CD-RW 的功能
適用於含有 MP3 圖像文件和 DivX DATA CD （CD-ROM/CD-R/CD-RW） 的功能
適用於含有 MP3 圖像文件和 DivX DATA DVD （DVD-ROM/DVD-R/DVD­RW/DVD+R/DVD+RW）的功能
1)
MP3（MPEG1 Audio Layer 3）是由 ISO/MPEG 定義 的壓縮聲音資料的標準格式。
2)
DivX®是 DivX, Inc. 研發的視頻文件壓縮技術。
3)
DivX、DivX Certified 和相關標誌是 DivX, Inc. 的商標，並經許可使用。
1)
聲音軌跡、JPEG
2)3)
視頻文件的
1)
聲音軌跡、JPEG
2)3)
視頻文件的
光碟格式 光碟標誌
DVD VIDEO
DVD-RW/DVD-R
DVD+RW/DVD+R
VIDEO CD
（Ver.1.1 和
2.0 光碟）/ 聲音 CD
CD-RW/CD-R （聲音資料） （MP3 文件） （JPEG 文件）
“DVD-RW”、“DVD+RW”、“DVD+R”、“DVD VIDEO”
和 “CD”標誌是商標。
有關 CD/DVD 注意事項
本系統可以播放以下格式錄製的 CD-ROM/ CD-R/CD-RW：
– 聲音 CD 格式 – VIDEO CD 格式 – 符合 ISO 9660 Level 1/Level 2，或其擴
展格式 Joliet 的 MP3 聲音軌跡、JPEG 圖 像文件和 DivX 視頻文件
續
CT
5
Page 6
本系統可以播放以下格式錄製的 DVD-ROM/ DVD+RW/DVD-RW/DVD+R/DVD-R：
– 符合 UDF （統一光碟格式）的 MP3 聲音軌
跡、JPEG 圖像文件和 DivX 視頻文件
本系統不能播放的光碟示例
本系統不能播放下列光碟：
• 第 5 頁上列出的格式錄製的光碟除外的 CD-ROM/CD-R/CD-RW
• 以 PHOTO CD 格式錄製的 CD-ROM
• CD-Extra 的資料部分
• DVD 聲音
• Super Audio CD
• 沒有 MP3聲音軌跡、JPEG圖像文件或DivX視
頻文件的 DATA DVD
• DVD-RAM
此外，本系統不能播放下列光碟：
• 有不同地區代碼（第 6，84頁）的 DVD VIDEO
• 非標準形狀的光碟 （如，卡片形、心形）
• 貼有紙片或不乾膠標籤的光碟
• 貼有粘性玻璃膠帶紙或不乾膠標籤的光碟
有關 CD-R/CD-RW/DVD-R/DVD-RW/DVD+R/ DVD+RW 注意事項
在某些情況中，由於錄製品質或光碟的物理 狀況，或錄製設備的特性以及製作軟體，本 系統無法播放 CD-R/CD-RW/DVD-R/DVD-RW/ DVD+R/DVD+RW。 如果光碟未正確最終化處理，也無法播放。 詳細資訊，請參閱錄製設備的操作說明。 請注意，有些 DVD+RW/DVD+R 即使正確最終化 處理後，也可能無法使用某些播放功能。在 此情況下，以正常播放模式觀看光碟。此 外，有些以 Packet Write 格式製作的 DATA CD/DATA DVD 也可能無法播放。
採用版權保護技術編碼的音樂光碟
本產品設計用於播放符合 Compact Disc
（CD）標準的光碟。
近來，許多唱片公司都推出各種採用版權保 護技術編碼的音樂光碟。請注意，這些光碟 中有某些可能會不符合 CD 標準，且可能無法 使用本產品播放。
有關 DualDisc 的注意事項
DualDisc 爲雙面光碟產品，一面錄製 DVD 資 料，另一面錄製數位音訊資料。 然而，由於 DualDisc 的音訊資料錄製面不符 合 Compact Disc（CD）標準，因此不保證能 在本產品上播放。
關於 Multi Session CD
• 當 MP3聲音軌跡包含在第一區段中時，本系 統可以播放 Multi Session CD。錄製在後 面區段中的任何後續MP3聲音軌跡也可以播 放。
• 當 JPEG 圖像文件包含在第一區段中時，本 系統可以播放 Multi Session CD。錄製在 後面區段中的任何後續 JPEG 圖像文件也可 以播放。
• 如果以音樂 CD格式或視頻 CD格式錄製的聲 音軌跡和圖像錄製在第一區段上，則僅播 放第一區段。
地區代碼
您的系統有一個印在裝置背後的地區代碼， 系統只能播放標有相同地區代碼的 DVD 光 碟。
ALL
標有 的 DVD VIDEO 也可以在本系統上播 放。 如果您試圖播放任何其他 DVD VIDEO，電視 螢幕上將會出現 [ 由於地區限制，此光碟禁 止播放。] 的資訊。根據 DVD VIDEO 的不同， 有些受到地區限制而不能播放的DVD VIDEO， 可能並未給出地區代碼指示。
DVD 和 VIDEO CD 的播放操作注意事項
有些 DVD 和 VIDEO CD 的播放操作可能受到軟 體製作者的特別設定。由於本系統是根據軟 體製作者設計的光碟內容播放 DVD 和 VIDEO CD 的，所以某些播放功能可能無法使用。務 必閱讀 DVD 或 VIDEO CD 隨附的使用說明書。
CT
6
Page 7
版權
本系統合併了 Dolby* Digital 和 Dolby Pro Logic（II）自適應矩陣環繞解碼器和 DTS** Digital Surround System。
* 由 Dolby Laboratories 授權製造。
┌
杜比┘、┌Dolby┘、┌ProLogic┘與雙 D
標誌是 Dolby Laboratories 的商標。
** 經 DTS, Inc. 許可製造。
“DTS”和 “DTS Digital Surround”是 DTS,
Inc. 的註冊商標。
CT
7
Page 8

入門指南－基本－

請參閱規格的拆裝部分，第 83 頁。

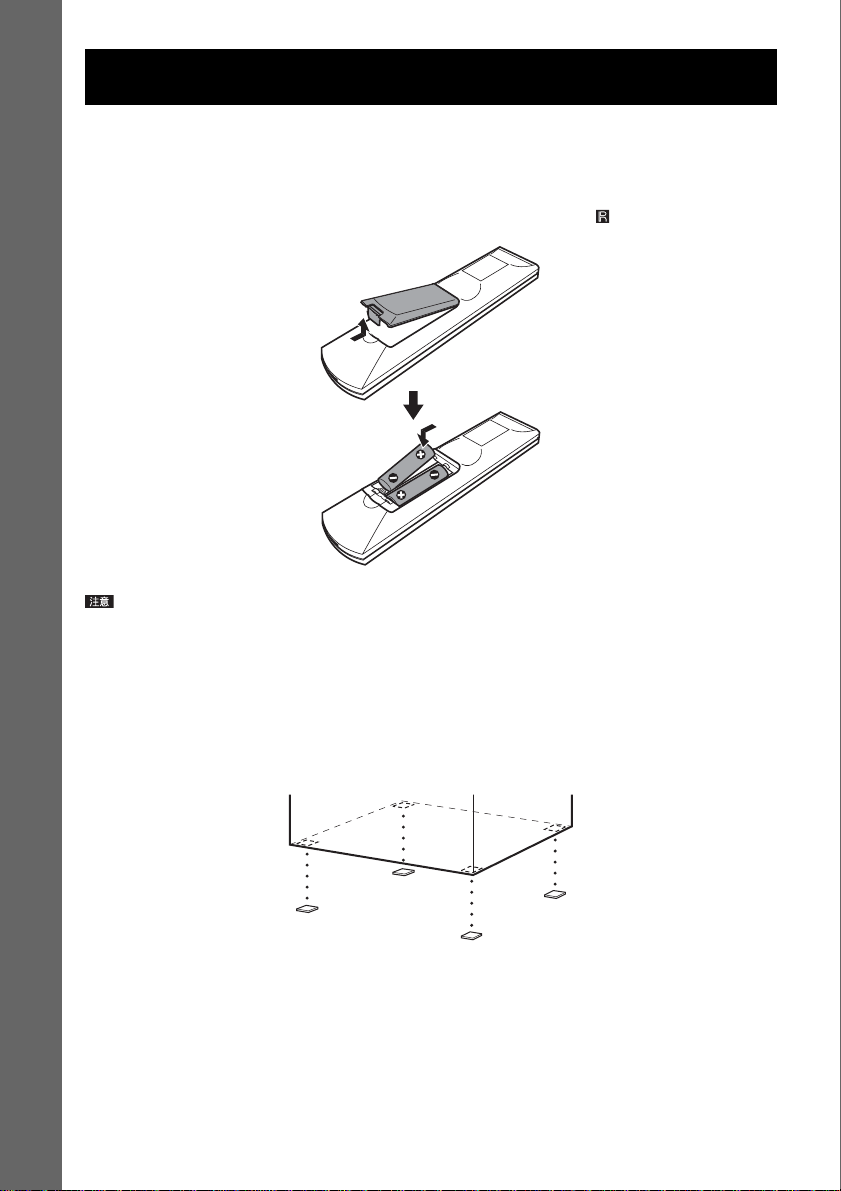

將電池裝入遙控器
您可以用提供的遙控器控制系統。將兩節 R6 （AA 尺寸）電池的 3 和 # 兩端分別對應電池艙 內的標誌裝入。若要使用遙控器，請將遙控器指向本機的遙控感應窗 。
入門指南－基本－
• 切勿將遙控器放置在極熱或潮濕的地方。
• 切勿將新舊電池混合使用。
• 切勿將任何異物掉落到遙控器內，特別是在更換電池時。
• 切勿將遙控感應窗暴露於直射陽光或照明設備下。否則可能引起故障。
• 如果長時間不打算使用遙控器，請取出電池以避免因電池漏液和腐蝕而造成損壞。
請將腳墊黏貼到低音揚聲器上
請將隨附的腳墊黏貼到低音揚聲器底部，以防止在收聽時揚聲器振動或移動。
CT
8
Page 9

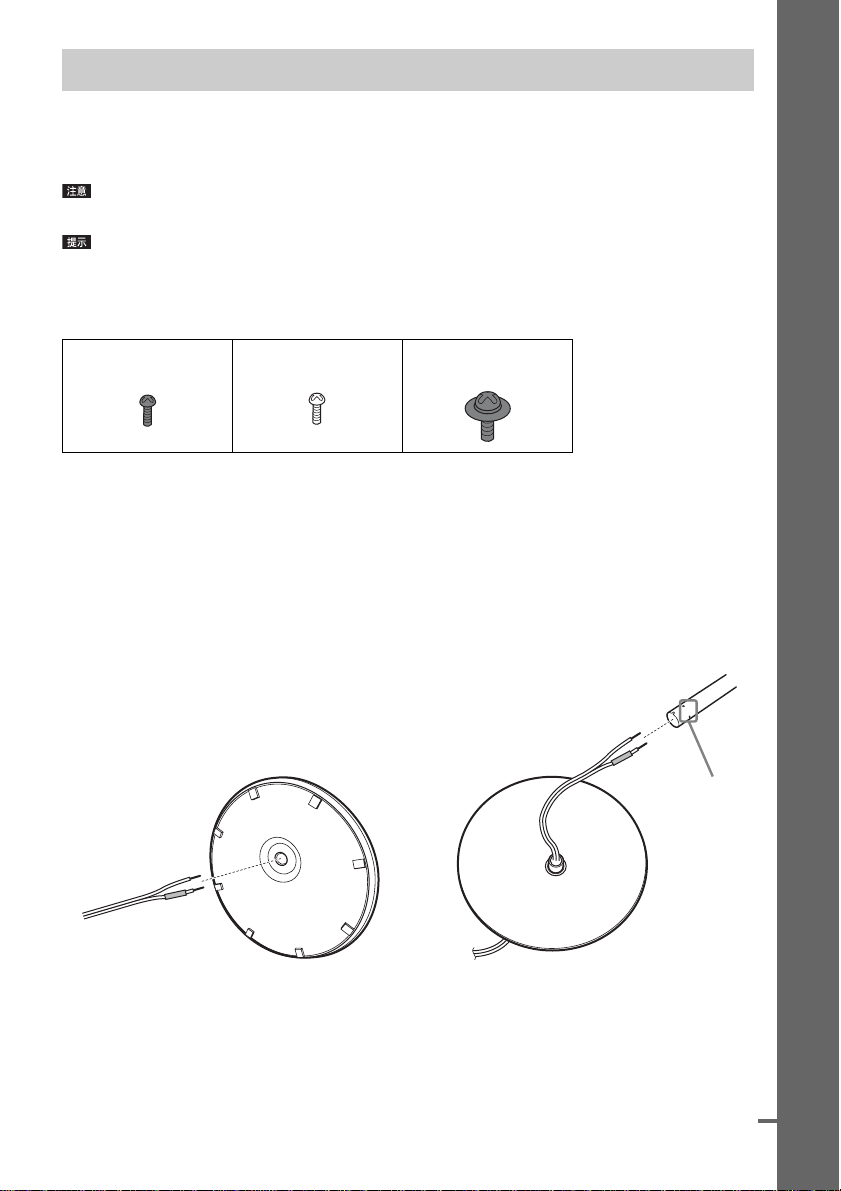

步驟 1：安裝揚聲器

連接揚聲器之前，請先將揚聲器底座安裝到揚聲器上。
（適用於前置揚聲器。）
關於將揚聲器導線連接到 SPEAKER 插孔的方法，請參閱第 15 頁。
• 請在地板上鋪一塊布以防止損壞地板。
• 您可以將揚聲器安裝到牆上而不安裝揚聲器底座來進行使用 （第 22 頁）。
使用下圖所示的螺絲。
螺絲 （小，黑色） 螺絲 （小，銀色） 螺絲 （大，帶墊圈）
1 將揚聲器導線穿過底座和支柱的孔拉出。
注意支柱的方向。將揚聲器導線穿進具有 2 個孔的支柱底部。
關於揚聲器導線
接頭和揚聲器導線上的色環與被連接插孔的標記顏色相同。 如下使用揚聲器導線：
• 前置揚聲器 （L）：白色
• 前置揚聲器 （R）：紅色
入門指南－基本－
揚聲器導線
底座底部
,
底座頂部
支柱
2個孔
9
續
CT
Page 10

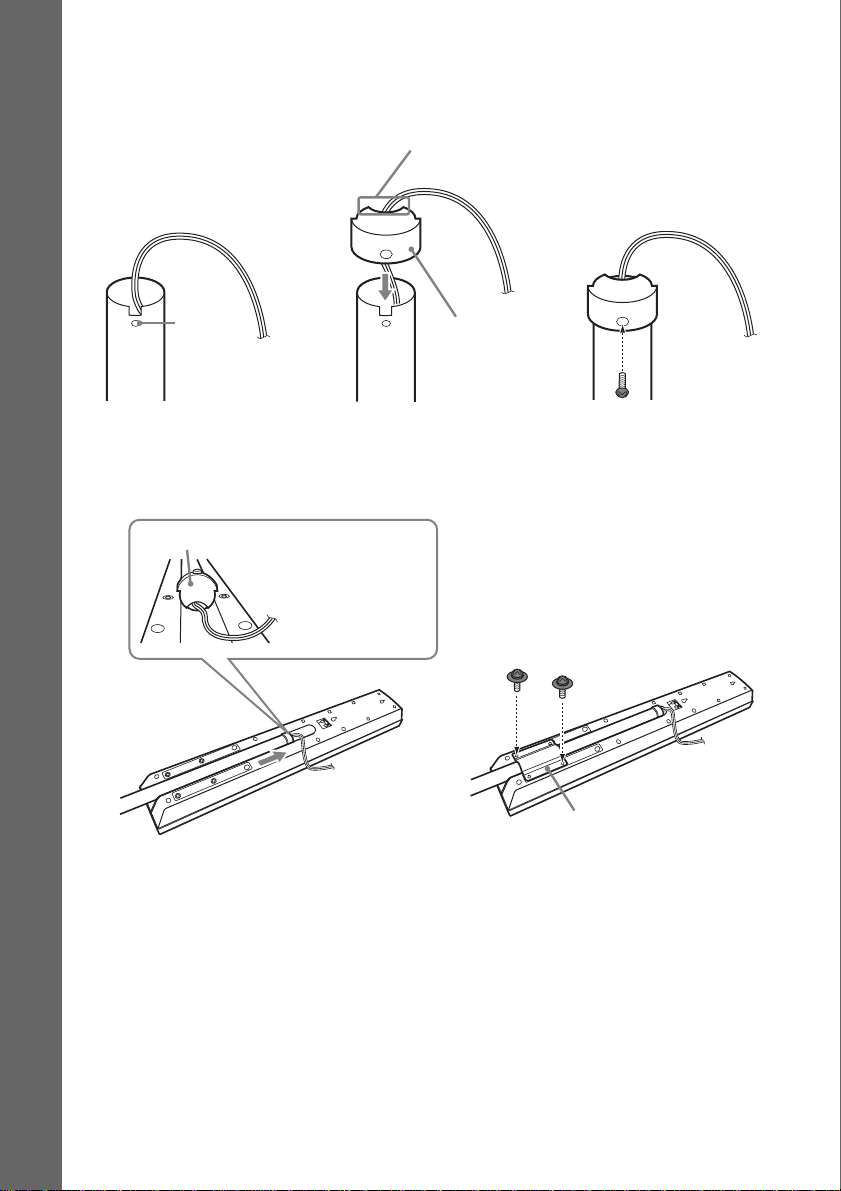

2 將支柱蓋安裝到支柱的另一端。
將插槽朝向自己，安裝支柱蓋，使支柱插槽安裝到支柱蓋的垂片卡住定位，然後用螺絲固 定。
揚聲器導線
入門指南－基本－
將揚聲器導線穿過支柱蓋的孔拉 出。
,
螺絲 （小，黑色）
孔
支柱頂部
,
支柱蓋
3 將支柱放入揚聲器的插槽，滑動支柱到插槽底部，然後用安裝板和螺絲固定支柱。
選擇後面板上插孔顏色與揚聲器導線色環一致的揚聲器。
支柱蓋
放置支柱時，請注 意支柱蓋的方向。
旋轉 2 個十字螺絲
（大，帶墊圈）。
,
揚聲器背面
安裝板
10
CT
Page 11

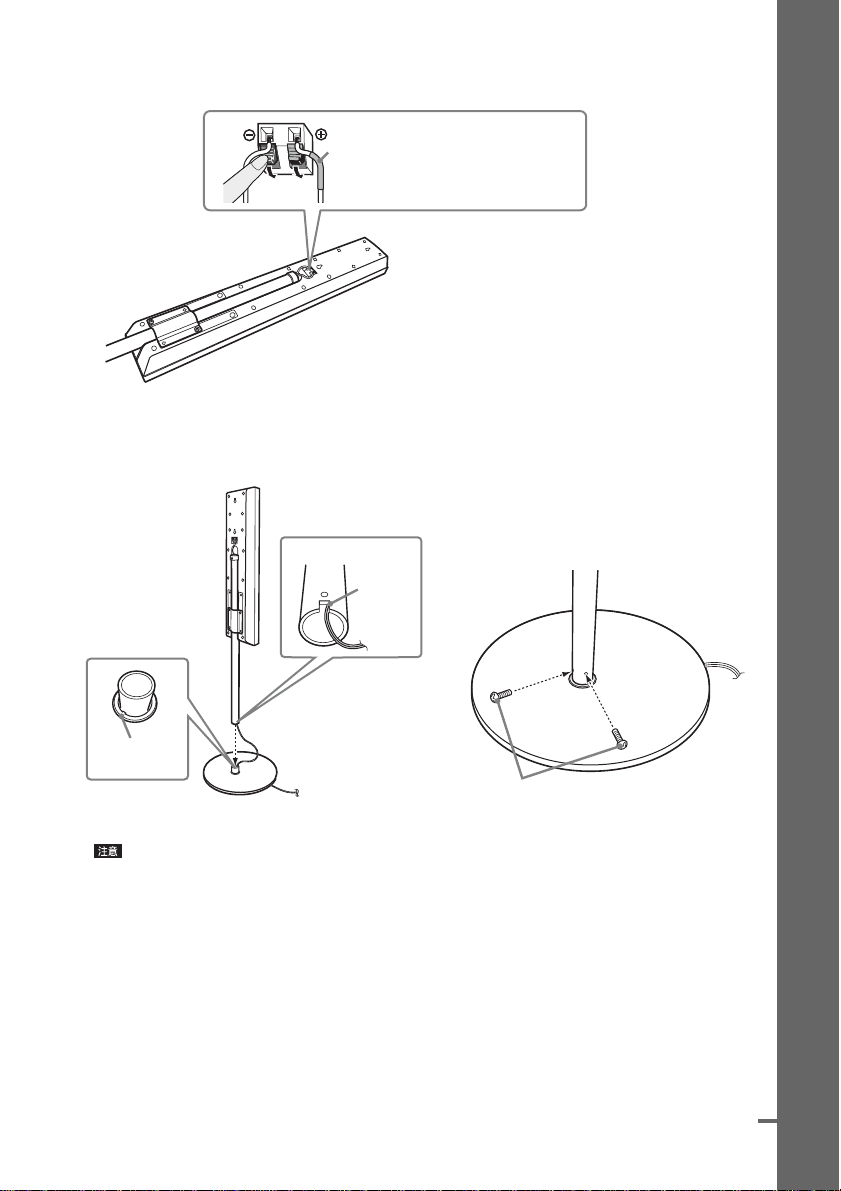

4 將揚聲器導線連接到揚聲器。
請確保揚聲器導線與對應組件端子的極性相一致：3 至 3， # 至 #。
色環 前置揚聲器 （L）：白色 前置揚聲器 （R）：紅色
揚聲器背面
5 將支柱安裝到底座上。
插入支柱，使支柱底部上的狹縫對準底座的突出部分，然後用 2 個螺絲固定支柱。
支柱
狹縫
入門指南－基本－
,
突出部分
底座
• 輕輕旋轉支柱，確認支柱上的插槽對準底座的突出部分。
螺絲
（小，銀色）
11
續
CT
Page 12

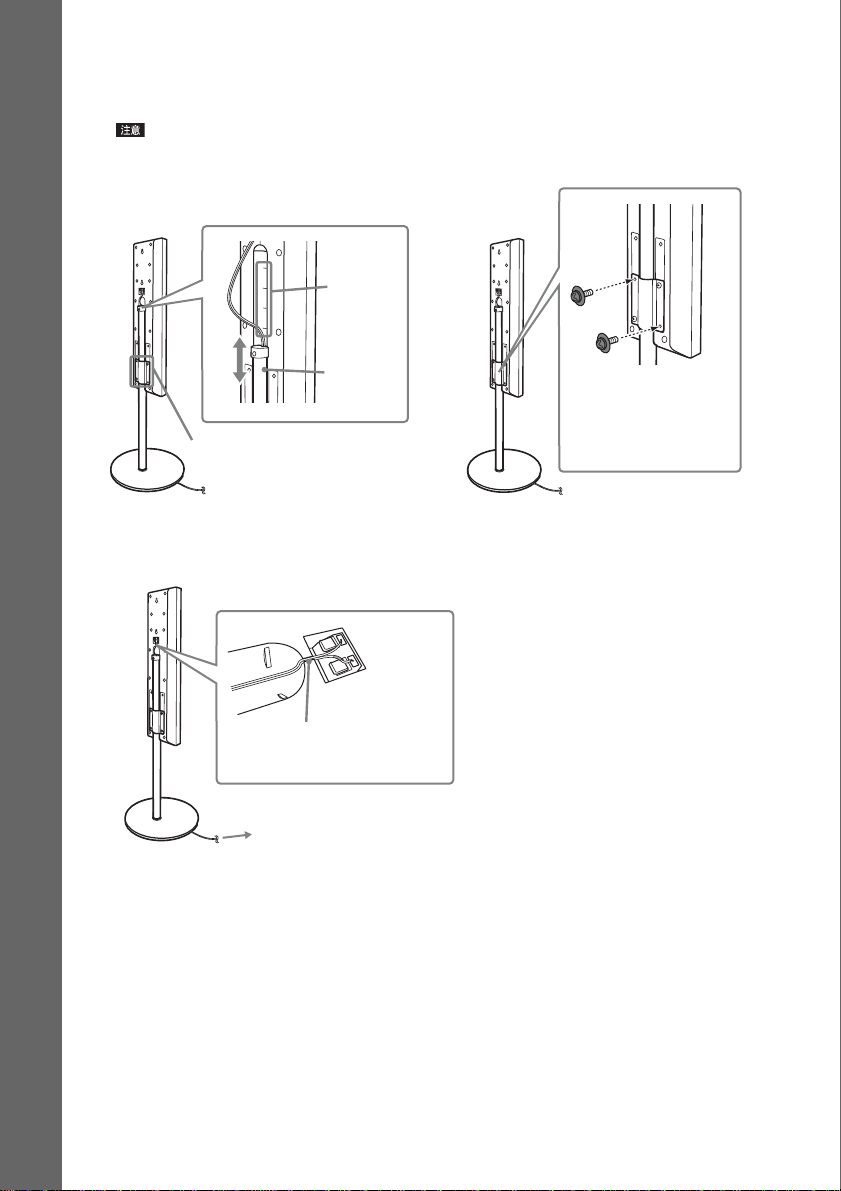

6 調整揚聲器的高度。
將螺絲旋鬆 （但是不要取下），調整揚聲器的高度，然後旋緊螺絲。 調整一邊的揚聲器，然後檢查作爲指南的刻度，調整另一邊的揚聲器。
• 調整揚聲器的高度時，握住揚聲器，以免揚聲器掉落。
入門指南－基本－
刻度
,
旋鬆 2 個螺絲。
7 收起過長的揚聲器導線。
從底座底部拉回過長的揚聲器導線。
將揚聲器導線穿過插槽以固定。
調整導線的長度。
支柱
除了在步驟 3 旋緊的螺絲 外，再旋緊 2 個螺絲。（總 共旋緊 4 個螺絲。）
12
CT
Page 13

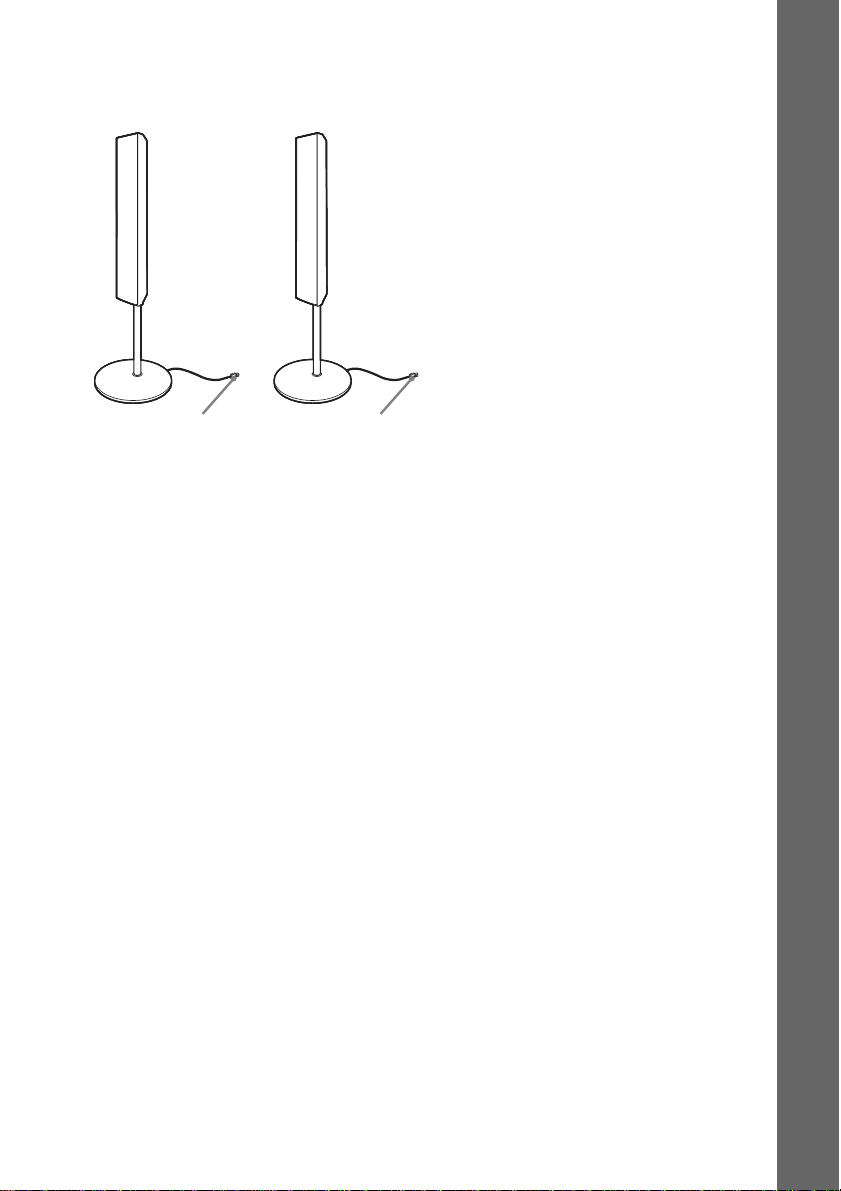

完整的安裝圖示
前置揚聲器 （L）： 白色標記
白色
前置揚聲器 （R）： 紅色標記
紅色
入門指南－基本－
13
CT
Page 14

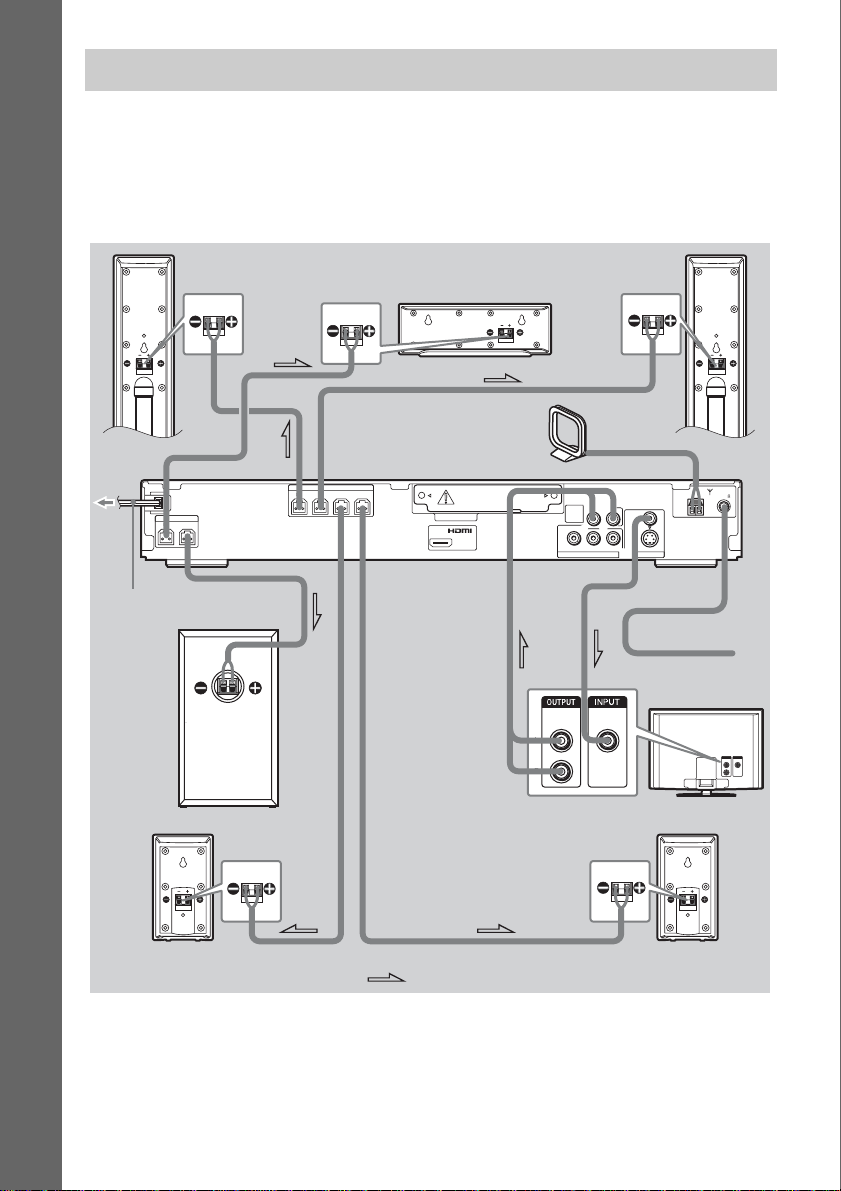

步驟 2：連接系統與電視機

以下說明本機與揚聲器和電視機之間的基本連接。有關其他電視機連接的詳細說明，請參閱第 23 頁。有關其他裝置連接的詳細說明，請參閱第 27 頁。 若要接受逐行訊號，請參閱第 25 頁。 若要改變彩色系統 （PAL 或 NTSC），請參閱第 17 頁。
請參閱後面幾頁的連接圖示和附加資訊 1 到 4 。
入門指南－基本－
前置揚聲器 （R）
中置揚聲器
調幅環形天線
前置揚聲器 （L）
交流電源線
後置揚聲器 （R）
SPEAKER
CENTER WOOFER
低音揚聲器
FRONT R
SPEAKER
FRONT L SUR R SUR L
DIR-TC1
：訊號流
OUT
(DVD ONLY)
B
COAXIAL
AM
RLAUDIO IN
TV /
VIDEO
(DVD ONLY)
YPB/CBPR/C
A
AUDIO
OUT
L
R
VIDEO
S VIDEO
(DVD ONLY)
R
IN
VIDEO
MONITOR OUTCOMPONENT VIDEO OUT
調頻導線式天線
FM75
電視機
後置揚聲器 （L）
14
CT
Page 15

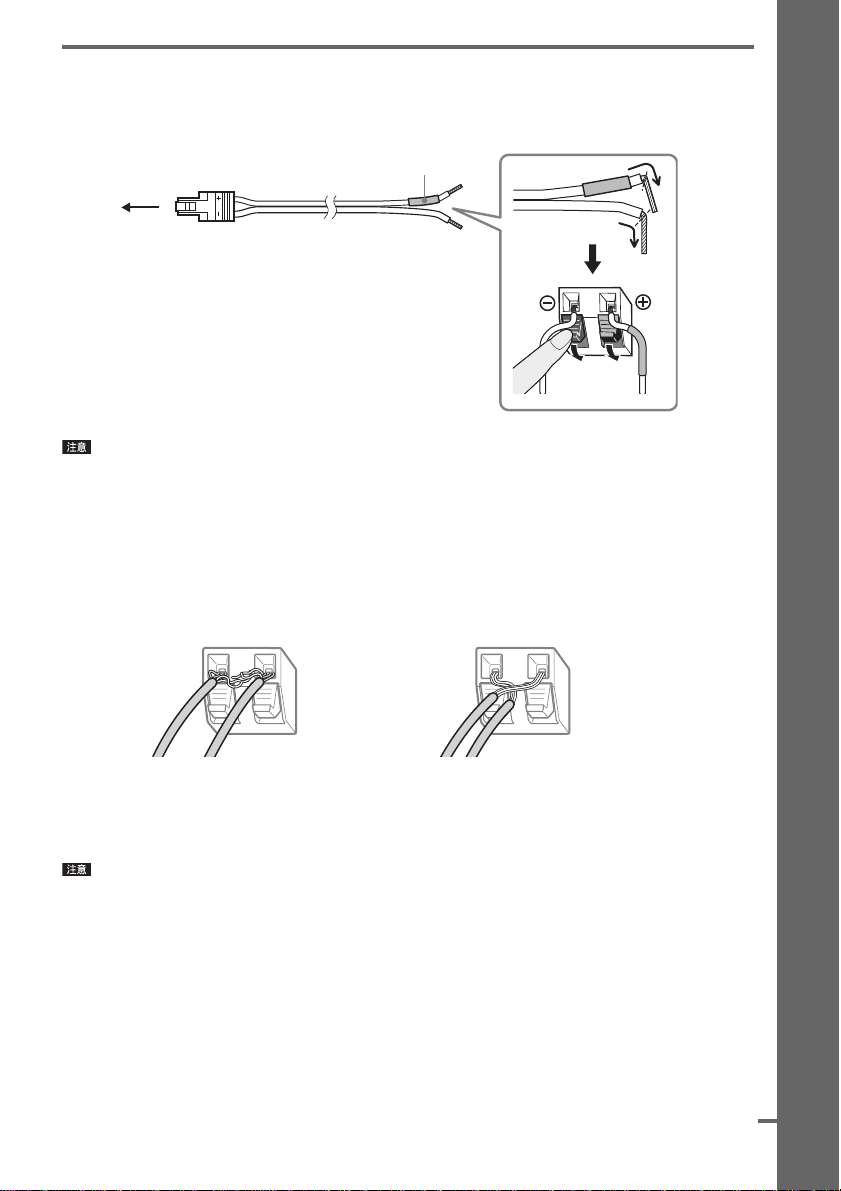

1 連接揚聲器
所需要的導線
接頭和揚聲器導線上的色環與被連接插孔的標記顏色相同。
入門指南－基本－
連接至 SPEAKER 插孔
• 切勿將揚聲器導線的絕緣部分夾在 SPEAKER 插孔中。
色環
(+)
(-)
避免揚聲器短路
揚聲器短路可能會損壞系統。爲防止揚聲器短路，連接揚聲器時必須遵守以下注意事項。應確 保每個揚聲器導線的電線裸露部分不能接觸到另一個揚聲器端子或另一根揚聲器導線的電線 裸露部分，如下圖所示。
裸露的揚聲器導線接觸到另一個揚聲器 端子。
由於絕緣層除去過多而使電線裸露部分相 互接觸。
在連接完所有組件、揚聲器和交流電源線後，將輸出一個測試音調以檢測所有揚聲器是否連接 正確。有關輸出測試音調的詳細說明，請參閱第 76 頁。 如果輸出測試音調時揚聲器中沒有聲音，或者播放出測試音調的揚聲器不是設定顯示中當前 所顯示的揚聲器，則揚聲器可能短路。如果發生上述情況，請再次檢查揚聲器連接。
• 請確保揚聲器導線與對應組件端子的極性相一致：3 至 3，# 至 #。如果電線接反，聲音將缺少低音並
可能失真。
續
15
CT
Page 16

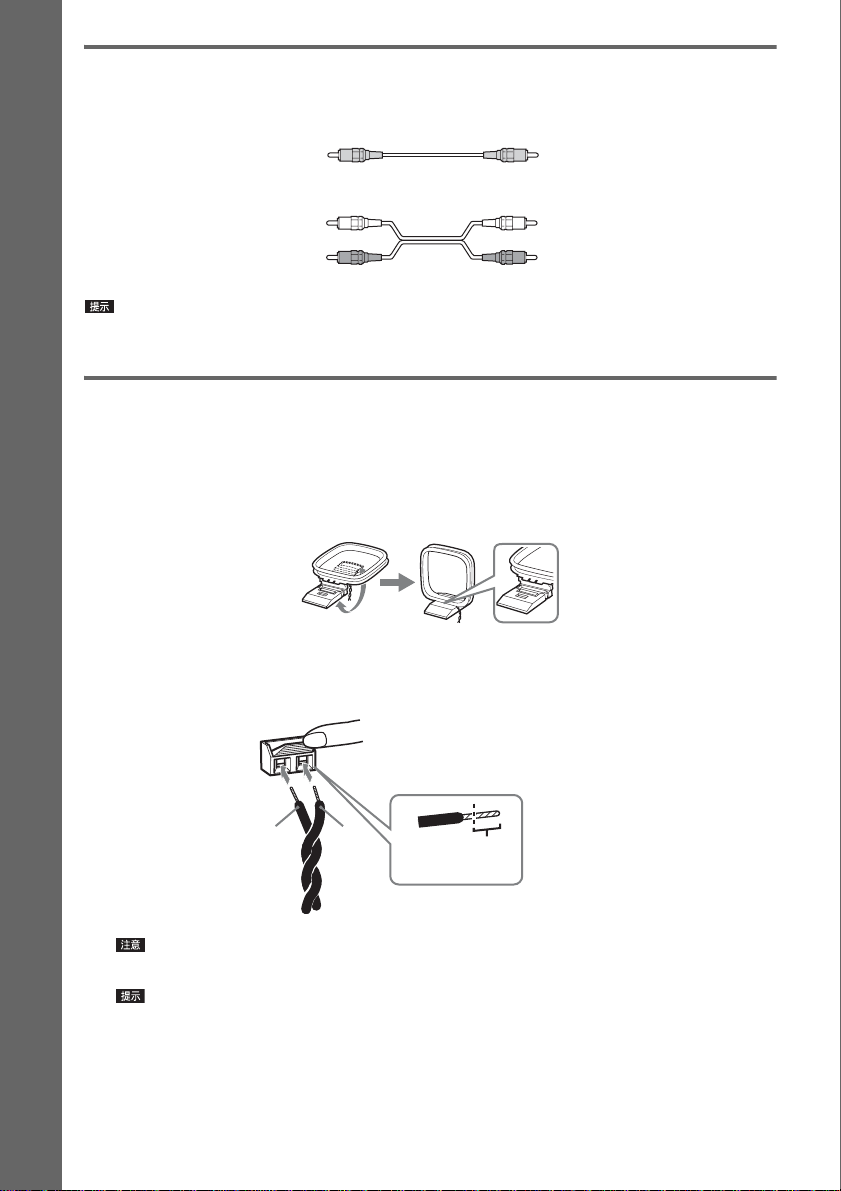

2 連接電視機

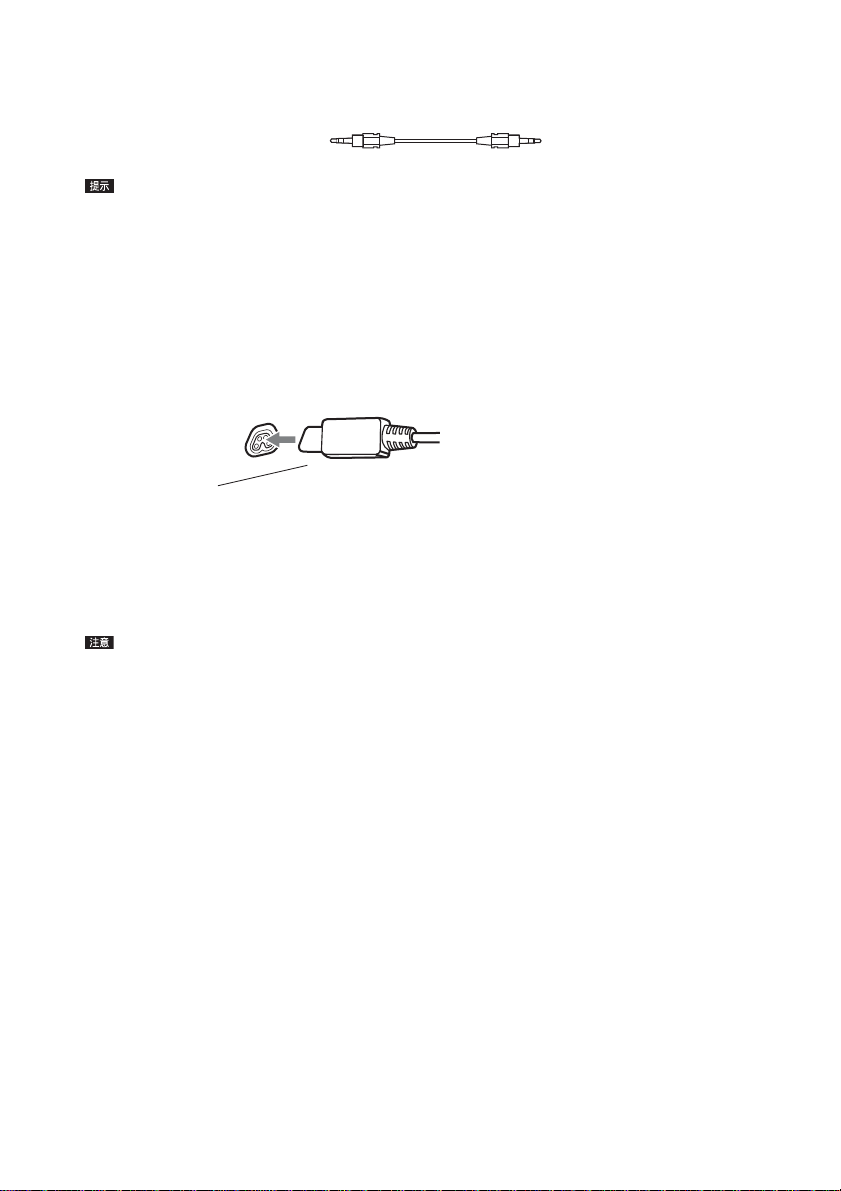

所需要的導線
A 視頻線
.
黃色
B 音頻線 （不提供）
入門指南－基本－
• 如果您要從 6 個揚聲器中輸出電視聲音或 2 聲道音源的立體聲聲音，則選擇“Dolby Pro Logic”、“Dolby Pro Logic II MOVIE”或 “Dolby Pro Logic II MUSIC”聲場 （第 33 頁）。
白色 （L/ 聲音）
紅色 （R/ 聲音）
3 連接天線
連接調幅環形天線
天線的形狀和長度設計用於接收調幅訊號。切勿拆除或捲起天線。
1 只拆卸塑膠底座的環形部件。 2 架設調幅環形天線。
3 將導線連接到調幅天線端子。
可以將導線 （A）或導線 （B）連接到其中任一個端子。
將端子夾往下扳，然後插入 導線。
AB
• 切勿將調幅環形天線放置在本機或其他 AV 設備附近，否則可能會發出噪音。
• 將調幅環形天線調整到調幅廣播收訊最好的方向。
插入到這個部位 爲止。
4 輕輕拉動調幅環形天線，確認它是否有連接妥當。
CT
16
Page 17

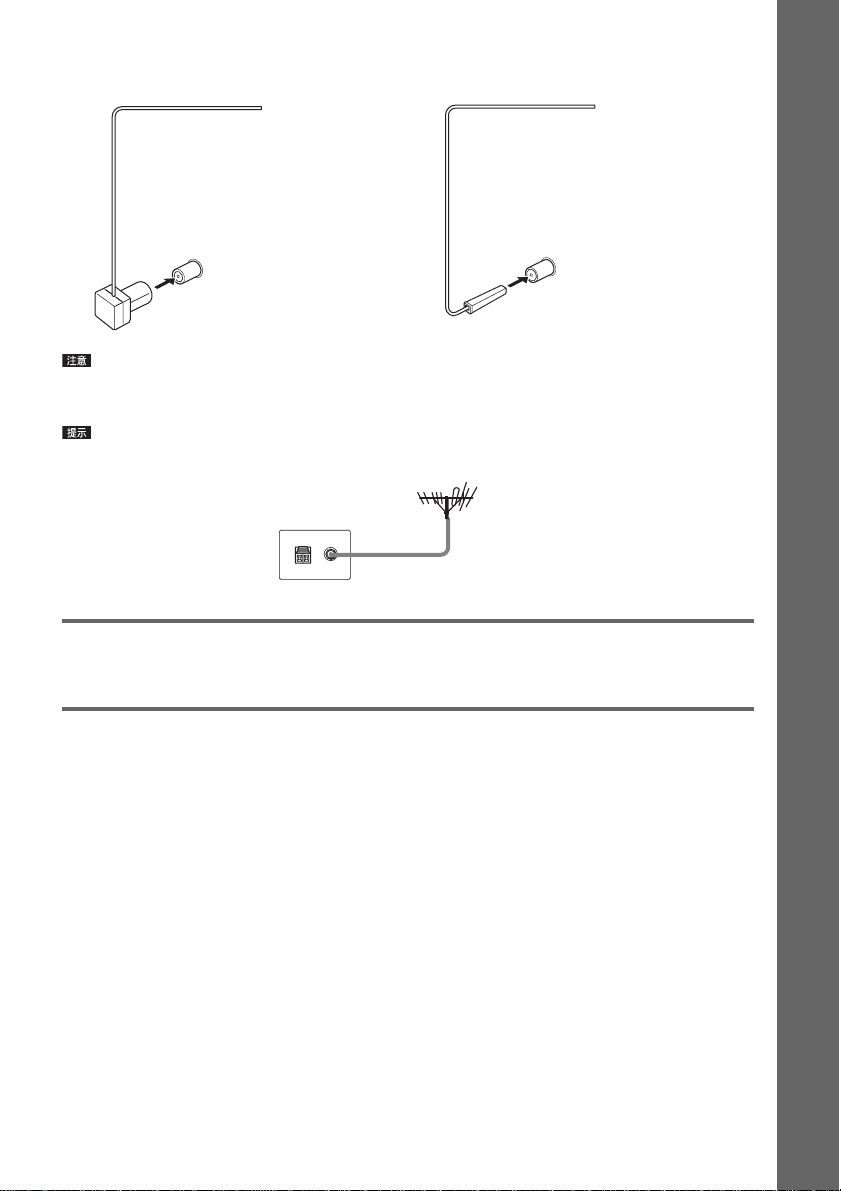

連接調頻導線式天線
將調頻導線式天線連接到 COAXIAL FM 75 Ω 插孔。
調頻導線式天線
（提供）
或
入門指南－基本－
調頻導線式天線
（提供）
COAXIAL FM 75 Ω 插孔
• 必須將調頻導線式天線充分伸展開。
• 連接調頻導線式天線後，應盡可能使天線保持水平。
• 如果調頻接收狀況不良，請使用 75 歐姆同軸電纜 （不提供），如下圖所示將本機連接到室外調頻天線。
裝置
室外調頻天線
COAXIAL FM 75 Ω 插孔
4 連接交流電源線
在將本機的交流電源線連接到牆上的電源插座之前，請先將揚聲器連接至本機。
改變彩色系統 （PAL 或 NTSC）
（僅適用於亞洲、澳洲和中東機型）
視連接的電視機而定，您可能需要選擇 PAL 或 NTSC 彩色系統。 對於澳洲和中東機型，系統的初始設定爲 PAL。 對於亞洲機型，系統的初始設定爲 NTSC。
若要改變彩色系統
1 按 "/1 關閉系統。 2 按住本機上的 X，然後按 "/1 打開系統。
每次執行本操作時，彩色系統會在 PAL 和 NTSC 之間切換。 當彩色系統設定爲 NTSC 時，前面板顯示幕的 “NTSC”燈會亮起。
17
CT
Page 18

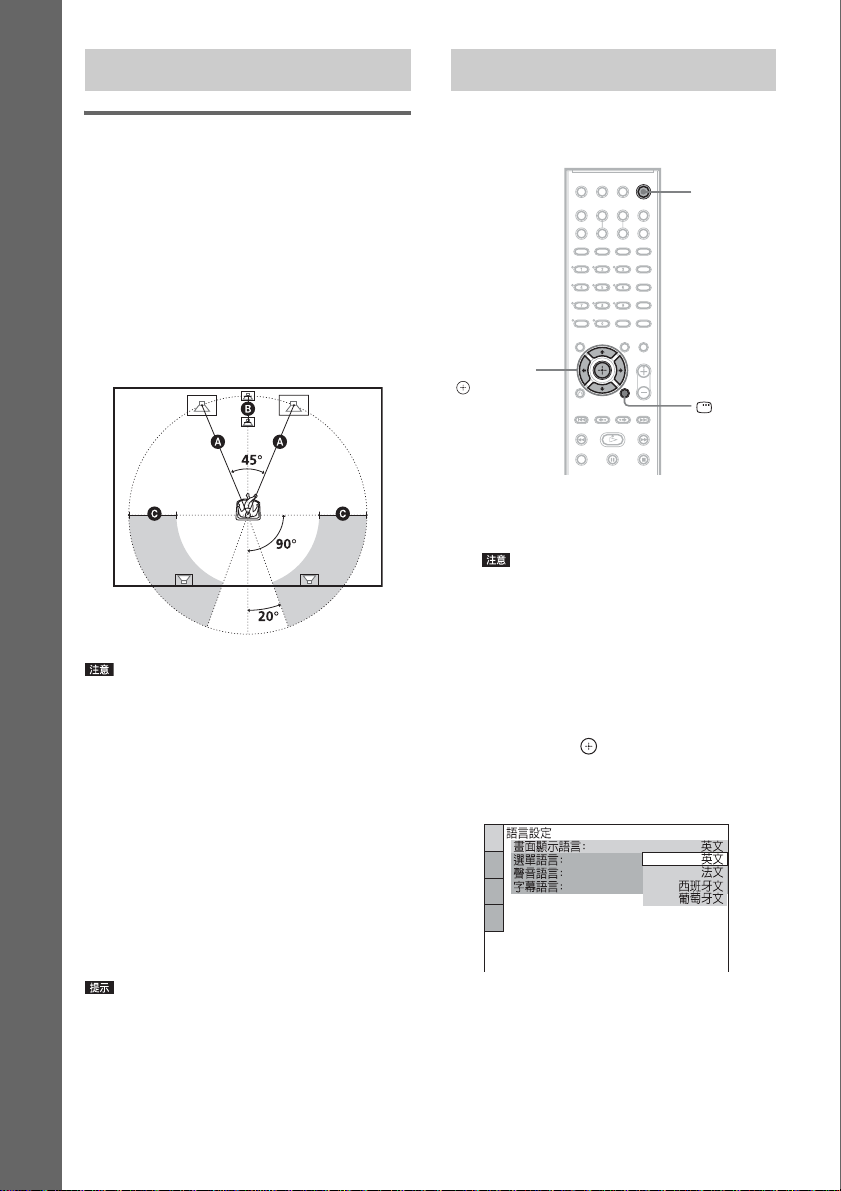

步驟 3：放置系統 步驟 4：執行快速設定

放置揚聲器
爲盡可能獲得最佳的環繞聲效果，除低音揚 聲器外的所有揚聲器都應放置在與聆聽位置 相等距離的位置 （A）。 但是，本系統允許您將中置揚聲器向聆聽位
入門指南－基本－
置最多靠近 1.6 m （B），後置揚聲器向聆 聽位置最多靠近 5.0 m （C）。 前置揚聲器可以放置在距聆聽位置 1.0 m 至
7.0 m 之間 （A）。
如下圖所示放置揚聲器。
• 切勿將揚聲器安裝在傾斜的位置。
• 切勿將揚聲器放置在：
– 過熱或過冷的地方 – 積灰或骯髒的地方 – 非常潮濕的地方 – 易受振動的地方 – 易受陽光直射的地方
• 在將揚聲器和 / 或裝有揚聲器的揚聲器底座放置
在經特別處理 （打蠟、塗油、拋光等）的地板上 時請小心，可能會造成地板著色或變色。
• 清潔時，請使用眼鏡清潔布等軟布。
• 切勿使用任何類型的砂紙、拋光粉或溶液 （如酒
精、汽油等）。
• 切勿倚靠或攀爬揚聲器，以免揚聲器翻倒。
按照以下步驟，爲使用本系統進行數量最少 的基本調節。
"/1
C/ X / x/ c ，
DISPLAY
1 打開電視機。 2 按 [/1 鍵。
• 請確認功能設定在 “DVD”（第 29 頁）。
3 切換電視機上的輸入選擇器，以便來自系
統的訊號出現在電視機螢幕上。
在電視機螢幕底部出現 [ 按下 [ENTER]以 運行快速設定。]。如果此訊息未出現， 則恢復快速設定顯示（第 20 頁）並再次 執行。
4 不插入光碟按 鍵。
出現用於選擇畫面顯示語言的設定顯 示。
• 當您要改變揚聲器位置時，建議您改變設定。詳 細說明，請參閱 “所在空間的最佳環繞聲”（第 67 頁）和 “自動校正適當設定”（第 69 頁）。
CT
18
5 按 X/x 鍵選擇語言。
系統以選擇的語言顯示菜單和字幕。
Page 19
6 按鍵。
出現用於選擇要連接的電視機的縱橫比 設定顯示。
7 按 X/x 鍵選擇符合電視機類型的設定。
x 如果您有寬螢幕電視機或帶有寬螢幕模 式的 4:3 標準電視機
[16:9]（第72頁）
x 如果您有 4:3 標準電視機
[4:3 信箱形式 ] 或 [4:3 全景掃描 ]
（第 72 頁）
8 按鍵。
出現用於選擇揚聲器架構的設定顯示。
9 按 C/c 鍵選擇揚聲器正確位置的揚聲器架
構圖像。
詳細說明，請參閱 “所在空間的最佳環 繞 聲 ”（ 第 6 7 頁 ）。
入門指南－基本－
AUDIO IN / MIC 1 /
A.CAL MIC
校正麥克風
12 按鍵。
• 當您安裝無線組件 WAHT-SD1 （不提供）時，
則出現 [ 標準（無線）]（台灣機型除外）。
10 按鍵。 11 將校正麥克風連接到前面板上的A.CAL MIC
插孔，然後按下 X/x 鍵選擇 [ 是 ]。
使用三腳架等 （不提供）將校正麥克風 設定至聽力水平。每個揚聲器的前方應 該面對校正麥克風，而且揚聲器和校正 麥克風之間不要有障礙物。測量期間保 持安靜。
自動校正開始。
• 當[ 自動校正 ] 開始時，會發出很大的測試聲 音。您無法降低音量。請注意不要吵到兒童 和鄰居。
• 避免在測量區域內以及在測量期間（約 3 分 鐘）發出聲音，否則可能會干擾測量。
19
續
CT
Page 20
13 請拔掉校正麥克風，然後按 C/c 鍵，選擇
[是]。
入門指南－基本－
• 安裝系統的房間情況可能會影響測量結果。
• 如果測量失敗，請按照訊息指示，然後重試
[自動校正]。
• 當您選擇[揚聲器架構]的[第二間]時，不顯 示[後置揚聲器左]和[後置揚聲器右]。
14 按鍵。
快速設定完成。所有連接和設定操作完 成。
退出快速設定
在任何一個步驟中按 DISPLAY 鍵。
• 如果您改變了揚聲器位置，請重新設定揚聲器設 定。請參閱 “所在空間的最佳環繞聲”（第 67 頁）和 “自動校正適當設定”（第 69 頁）。
• 如果要改變任何設定，請參閱 “使用設定顯示”
（第 70 頁）。
恢復快速設定顯示
1 當系統處於停止模式中時按 DISPLAY 鍵。
出現控制菜單顯示。
2 按 X/x 鍵選擇 [ 設定 ]，然後按
鍵。
出現 [ 設定 ] 選項。
3 按 X/x 鍵選擇 [ 快速 ]，然後按 鍵。
出現快速設定顯示。
CT
20
Page 21

入門指南－進階－

關閉演示

"/1
SYSTEM MENU
X/x/c，
• 當您按本機上的 "/1 鍵時，演示不會關閉。
• 當您將系統菜單中的演示模式設定爲開時，即使
您按遙控器上的 "/1 鍵，演示也不會關閉。若要 關閉演示，則將演示模式設定爲關閉，然後按遙 控器上的 "/1 鍵。當演示模式設定爲關閉時，系 統在待機模式中省電。
• 如果 系 統爲 原廠 預設 設 定 （例 如 執 行 “COLD RESET”後 （第 77 頁）），您只要按遙控器上的 "/1 鍵即可關閉演示。否則，若要停止演示，您 可以將 “DEMO”設定爲 “DEMO OFF”。
將演示模式設定爲打開 / 關閉
1 按 SYSTEM MENU 鍵。 2 反覆按 X/x 鍵，直至前面板顯示幕中出現
“DEMO”，然後按 鍵或 c 鍵。
3 按 X/x 鍵選擇一項設定。
預設設定有下劃線。
•“DEMO ON”
•“DEMO OFF”：將演示模式設定爲關。
：將演示模式設定爲開。
4 按鍵。
進行設定。
5 按 SYSTEM MENU 鍵。
系統菜單關閉。
入門指南－進階－
21
CT
Page 22

將揚聲器安裝到牆壁上

您可以將揚聲器安裝到牆上來進行使用。
將揚聲器安裝到牆壁上
1 準備適合各揚聲器背面上孔的螺絲 （不提
供）。參閱下圖。
對於其他揚聲器
6 至 9 mm
30 mm
4.6 mm
10 mm
2 將螺絲擰入牆壁。
對於中置揚聲器
7 至 9 mm
對於前置揚聲器
4 mm
揚聲器背面上的孔
160 mm
3 將揚聲器掛於螺絲上。
4.6 mm
10 mm
揚聲器背面
• 使用適合牆面材料和強度的螺絲。由於石膏板牆 壁易碎，請將螺絲牢固釘入柱子並擰入牆壁。將 揚聲器安裝在足夠牢固的垂直和平整的牆壁上。
• 關於使用的牆面材料或螺絲，請聯絡螺絲商店或 安裝人員。
• Sony 對因不正確安裝、牆壁不夠堅固、或不正確 安裝螺絲、自然災害等引起的事故或損壞不承擔 責任。
22
100 mm
6 至 9 mm
CT
Page 23

連接電視機 （進階）

將播放的 DVD 圖像發送到連接的電視機。 檢查電視機的插孔，並選擇連接方法 A、B、C 或 D。圖像品質按 A（標準）至 D（HDMI） 順序提高。
具有 HDMI* IN 插孔的電視機
D
IN
入門指南－進階－
至 VIDEO
COAXIAL
AM
FM75
VIDEO
S VIDEO
(DVD ONLY)
R
MONITOR OUTCOMPONENT VIDEO OUT
至 S VIDEO
SPEAKER
CENTER WOOFER
C
Y
PB/CB
PR/CR
具有 COMPONENT VIDEO IN 插孔的電視機
FRONT R
SPEAKER
FRONT L SUR R SUR L
至 HDMI* OUT
DIR-TC1
OUT
(DVD ONLY)
至 COMPONENT VIDEO OUT
B
S VIDEO
IN
具有 S VIDEO IN 插孔的電 視機
RLAUDIO IN
TV /
VIDEO
(DVD ONLY)
YPB/CBPR/C
A
VIDEO
IN
具有 VIDEO IN 插孔的電 視機
：訊號流
* HDMI （高清晰多媒體介面）
本系統合併了 High-Definition Multimedia Interface （HDMI
TM
）技術。
HDMI、HDMI 標誌和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 的商標或註冊商標。
續
23
CT
Page 24

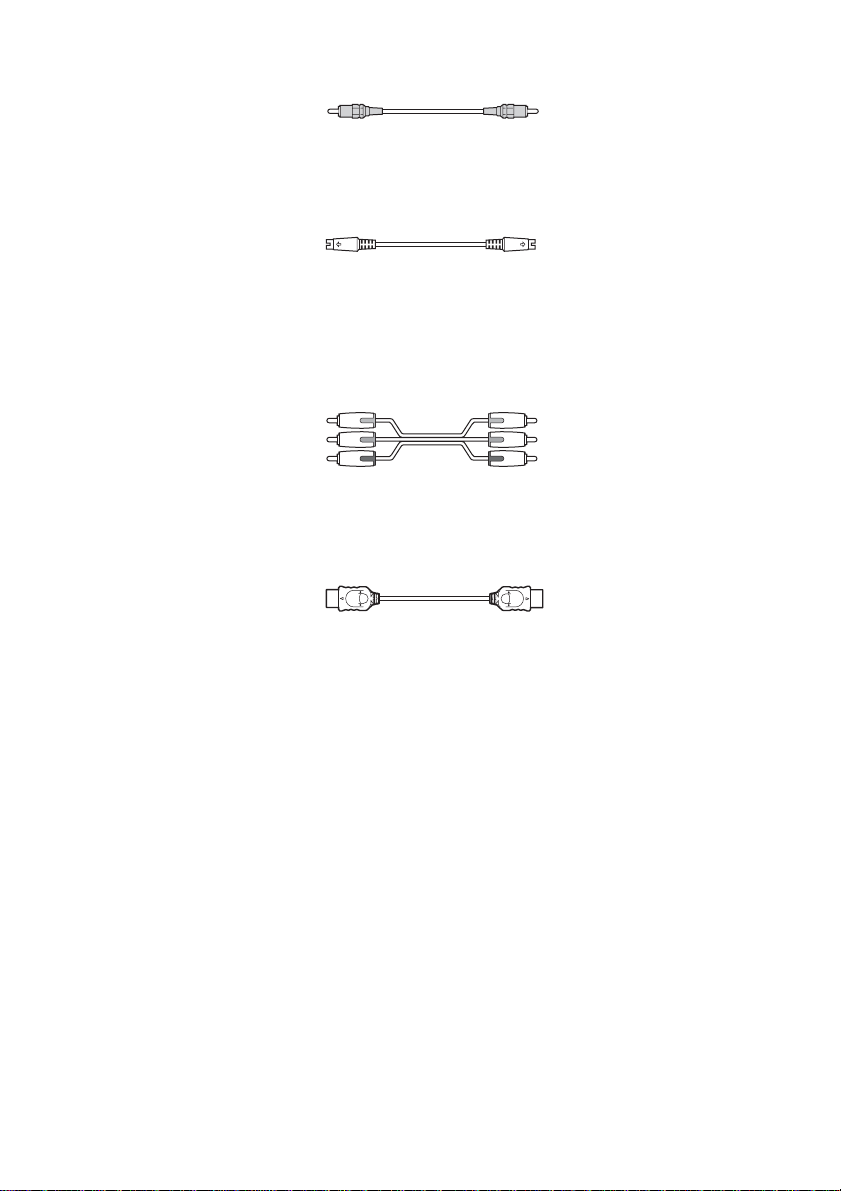

A 連接至具有 VIDEO IN 插孔的電視機
連接視頻導線。
.
黃色
B 連接至具有 S VIDEO IN 插孔的電視機
連接 S 視頻導線 （不提供）。若要使用 S 視頻插孔代替視頻插孔，您的電視機監視器也必須透 過 S 視頻插孔連接。S 視頻訊號位於與視頻訊號分離的總線上，並且不透過視頻插孔輸出。
C 連接至具有 COMPONENT VIDEO IN 插孔的電視機
連接分量視頻導線（不提供）。若要使用 COMPONENT VIDEO OUT 插孔 （Y，PB/CB，PR/CR）代替 視頻插孔，您的電視機監視器必須具有 COMPONENT VIDEO IN 插孔 （Y，P
B/CB，PR/CR）。 如 果
您的電視機接受逐行格式訊號，則您必須使用本連接方法，並將系統的輸出頻道設定爲逐行格 式（第25頁）。
綠色 藍色 紅色
D 連接至具有 HDMI （高清晰多媒體介面）/DVI （數位可視介面）IN 插孔的電視機
使用鑑定的 HDMI （高清晰多媒體介面）導線 （不提供）以透過 HDMI OUT （高清晰多媒體介 面輸出）插孔欣賞高品質數位圖像和聲音。
連接至具有 DVI （數位可視介面）輸入的電視機
將 HDMI （高清晰多媒體介面）-DVI （數位可視介面）轉接器 （不提供）與 HDMI （高清晰多 媒體介面）-DVI （數位可視介面）轉換器導線（不提供）配合使用。DVI（數位可視介面）插 孔不接受任何聲音訊號。此外，您無法將 HDMI OUT （高清晰多媒體介面輸出）插孔連接至非 HDCP （高帶寬數位內容保護）相容的 DVI （數位可視介面）插孔 （如，電腦顯示器上的 DVI
（數位可視介面）插孔）。
選擇從 HDMI OUT （高清晰多媒體介面輸出）插孔輸出的視頻訊號種類
當您使用 HDMI 導線連接本機和電視機時，選擇從 HDMI OUT（高清晰多媒體介面輸出）插孔輸 出的視頻訊號種類。 詳細資訊，亦請參閱電視機 / 投影機等隨附的使用說明書。
1 反覆按 FUNCTION 鍵選擇 “DVD”。
CT
24
Page 25
2 按 VIDEO FORMAT 鍵。
當前視頻訊號種類出現在前面板顯示幕中。 您每按一次 VIDEO FORMAT 鍵，顯示幕改變如下：
t 720 × 480p*
r
1280 × 720p*
r
480p*
720 ×
r
× 1080i*
1920
•“720
× 480p*”：發送 720 × 480p 視頻訊號。 **
•“1280
× 720p*”：發送 1280 × 720p 視頻訊號。
•“1920
×
1080i*”：發送 1920 × 1080i 視頻訊號。
*i：隔行； p：逐行 **視國家而定，可能出現 [720 × 576p]。
• 當前面板上的 HDMI 指示燈亮起時，除 [720 × 480p] 或 [720 × 576p] 以外的圖像被垂直展開。
連接至標準 4:3 螢幕電視機時
視光碟的不同情況而定，圖像可能不符合電視機螢幕。 若要改變縱橫比，請參閱第 72 頁。
您的電視機接受逐行訊號嗎？
逐行是一種顯示電視圖像的方法，可以減少圖像閃爍，使畫面更清晰。若要使用本方法進行顯 示，您需要連接至可接受逐行訊號的電視機。
FUNCTION
入門指南－進階－
系統輸出逐行訊號時，“PROGRE”在前面板顯示幕上亮起。
1 反覆按 FUNCTION 鍵選擇 “DVD”。
VIDEO FORMAT
續
25
CT
Page 26
2 按 VIDEO FORMAT 鍵。
前面板顯示幕中出現當前訊號。 您每按一次 VIDEO FORMAT 鍵，顯示幕改變如下：
t NORMAL （INTERLACE）
r
PROGRESSIVE
x NORMAL （INTERLACE）
在以下情況時選擇此設定：
– 電視機不接受逐行訊號，或 – 電視機連接到除 COMPONENT VIDEO OUT 插孔（MONITOR OUT（VIDEO/S VIDEO））之外的
插孔。
x PROGRESSIVE
在以下情況時選擇此設定：
– 電視機接受逐行訊號，並且 – 電視機連接至 COMPONENT VIDEO OUT 插孔。
通常在以上條件時選擇此設定。將自動檢測軟體類型，並選擇適當的轉換方法。 請注意，如果在沒有滿足以上任一條件時選擇這些設定，則圖像不清晰或不出現。
• 當您在系統設定爲 “NORMAL （INTERLACE）”時使用 HDMI 導線連接本機和電視機，系統會自動設定爲 “PROGRESSIVE”。
• 當您使用 HDMI 導線連接本機和電視機時，VIDEO FORMAT 用於選擇從 HDMI OUT 插孔輸出的視頻訊號種類。
詳細說明，請參閱“選擇從 HDMI OUT（高清晰多媒體介面輸出）插孔輸出的視頻訊號種類”（第 24 頁）。
關於 DVD 軟體類型和轉換方法
DVD 軟體可以分爲 2 種類型：基於電影的軟體和基於視頻的軟體。 基於視頻的軟體源於電視，如戲劇和連續劇，以每秒 30 幀 /60 半幀顯示圖像。基於電影的軟 體源自電影，以每秒 24 幀顯示圖像。有些 DVD 軟體同時包含視頻和電影。 當以逐行格式輸出時，爲了使這些圖像在螢幕上看上去自然，需要將逐行訊號轉換爲符合您正 在觀看的 DVD 軟體的類型。
• 當您以逐行訊號格式播放基於視頻的軟體時，從 COMPONENT VIDEO OUT 插孔輸出時由於轉換過程，某些類
型圖像的一些部分可能顯示不自然。由於來自 MONITOR OUT （VIDEO 或 S VIDEO）插孔的圖像以隔行格式 輸出，即使您設定爲 “PROGRESSIVE”，這些圖像也不會受到影響。
CT
26
Page 27

連接其他裝置

通過連接其他裝置的 AUDIO OUT 插孔，您可以使用本系統的揚聲器欣賞音樂。對於其他裝置的 視頻連接，請直接連接至電視機。
DIGITAL MEDIA PORT 轉接器
入門指南－進階－
SPEAKER
CENTER WOOFER
D-LIGHT SYNC OUT 插孔
AUDIO
OUT
L
R
錄影機、數位衛星接收器或 PlayStation 等
FRONT R
SPEAKER
FRONT L SUR R SUR L
D-LIGHT SYNC OUT
螺絲 *
WAHT-SD1 的 DIR-TC1 插槽
DIR-TC1
OUT
(DVD ONLY)
TV /
VIDEO
(DVD ONLY)
YPB/CBPR/C
：訊號流
DMPORT
RLAUDIO IN
至 DMPORT 插孔
VIDEO
S VIDEO
(DVD ONLY)
R
MONITOR OUTCOMPONENT VIDEO OUT
至 TV/VIDEO
（AUDIO IN）
COAXIAL
AM
FM75
* 小心
安裝 WAHT-SD1 前請勿取下螺絲。
將其他裝置的 AUDIO OUT 插孔連接至本機的 TV/VIDEO （AUDIO IN）插孔
使用聲音導線 （不提供）將錄影機或其他裝置連接至 TV/VIDEO （AUDIO IN）插孔。連接導線 時，應確保套環的顏色與裝置上適當的插孔相一致。
白色 （L/ 聲音）
紅色 （R/ 聲音）
連接 DIGITAL MEDIA PORT 轉接器 （墨西哥和拉丁美洲機型除外）
將 DIGITAL MEDIA PORT 轉接器 （不提供）連接到 DMPORT 插孔。有關 DIGITAL MEDIA PORT 轉 接器的詳細說明，請參閱 “使用 DIGITAL MEDIA PORT 轉接器”（第 62 頁）。
續
27
CT
Page 28
通過本系統聆聽便攜式音源聲音
用立體聲迷你型插頭導線 （不提供）將便攜式音源的聲音輸出插孔連接到本機前面板上的 AUDIO IN 插孔。
• 使用便攜式音源聆聽 MP3 格式的錄音時，可以增加音量。
按 FUNCTION 鍵選擇 “AUDIO”。連接便攜式音源。反覆按 SOUND FIELD 鍵，直至前面板顯示幕上出現
“A.F.D. STD”。
若要取消，則選擇 “A.F.D. STD”除外的設定。
使用 D-LIGHT SYNC* 控制器 （僅適用於新加坡、墨西哥和拉丁美洲機型）
將 D-LIGHT SYNC 控制器 （不提供）連接到 D-LIGHT SYNC OUT 插孔。您必須將 D-LIGHT SYNC 控制器連接到照明裝置 ** （不提供）。照明裝置將根據 D-LIGHT SYNC 控制器從系統接收音源 時所傳送的控制訊號作出反應。有關使用 D-LIGHT SYNC 控制器和照明裝置的詳細說明，請參 閱各自裝置隨附的使用說明書。
D-LIGHT SYNC 控制器導線
* “D-LIGHT SYNC”是 Sony Corporation 的註冊商標。 ** 關於建議的照明裝置，請參閱 D-LIGHT SYNC 控制器隨附的使用說明書。
無線系統選項 （台灣機型除外）
當您將 WAHT-SD1 （不提供）安裝於 DIR-TC1 插槽內時，可以通過將聲音傳送到後置揚聲器來 享受無線效能。詳細說明，請參閱 WAHT-SD1 的使用說明書。
• 請確保緊固連接以避免交流聲和噪音。
• 當您連接具有音量控制器的其他裝置時，將其他裝置的音量調高到聲音不失真的電平。
CT
28
Page 29

基本操作

播放光碟

"/1
A
光碟托盤
Z
/
X
FUNCTION
調節音量
"/1
FUNCTION
MUTING
VOLUME +/-
./>
H x
H
視 DVD VIDEO 或 VIDEO CD 而定，某些操作方 法可能會有所不同或有所限制。 請參閱隨光碟提供的使用說明書。
1 打開電視機。 2 將電視機上的輸入選擇器切換到本系統。 3 按 "/1 鍵。
系統打開。 除非系統設定爲 “DVD”，否則按 FUNCTION 鍵選擇 “DVD”。
4 按 A 鍵。
5 裝入光碟。
將一張光碟放在托盤上，然後按 A。
• 當您播放 8 cm 光碟時，請將光碟放置在托盤 的內圈。請小心，光碟不能歪斜地放在托盤 的內圈上。
• 切勿用手指強行按光碟托盤使其關閉，因爲 這樣可能會導致故障。
• 切勿在托盤上放置多張光碟。
6 按 H 鍵。
系統開始播放 （連續播放）。 在本機上調節音量。 電視機螢幕和前面板顯示幕上將出現音
量。
• 視系統狀態而定，音量可能不會出現在電視機螢 幕上。
• 當您設定 HDMI 控制功能爲開時 （第 74 頁），用 HDMI 導線連接到系統的電視機可以與系統同步操 作。詳細說明，請參閱 HDMI CONTROL Guide （另 外提供）。
• 當您用 HDMI 導線連接系統與電視機時，可以使用 HDMI 控制功能輕鬆進行操作。詳細說明，請參閱 HDMI CONTROL Guide （另外提供）。
在待機模式中省電
當系統打開時，按 "/1 鍵。若要取消待機模 式，按一次 "/1 鍵。
附加操作
若要 按鍵操作
停止 暫停 暫停後繼續播放 X 或 H 進入下一章、軌跡或場面 > （除 JPEG 以外） 退回上一章、軌跡或場面 . （除 JPEG 以外）
x X
基本操作
29
續
CT
Page 30
若要 按鍵操作
暫時關閉聲音 MUTING。若 要 取 消，
停止播放並取出光碟 遙控器上的 Z 或本機
重播前一個場面 * 播放時按
短暫快進當前場面 ** 播放時按
基本操作
則再按一次此鍵或按 VOLUME + 調節音量。
上的 A。
（即時重
播）。
（即時向
前）。

欣賞無線電廣播或其他 裝置的樂趣

FUNCTION
* 僅適用於 DVD VIDEO/DVD-RW/DVD-R。除了 DivX
視頻文件，此鍵可以使用。
** 僅適用於 DVD VIDEO/DVD-RW/DVD-R/DVD+RW/
DVD+R。除了 DivX 視頻文件，此鍵可以使用。
• 一些場面您可能不能使用即時重播或即時向前。
SYSTEM MENU
X/x/c，
選擇所連接的裝置
您可以使用連接到後面板上的TV/VIDEO插孔 的錄影機或其他裝置。有關進一步資訊，請 參閱裝置隨附的使用說明書。
反覆按 FUNCTION 鍵，直至前面板顯示幕中出現
“TV/VIDEO”。
每按一次 FUNCTION 鍵，系統的模式按以下順 序改變。
DVD t TUNER FM t TUNER AM t TV/VIDEO t DMPORT* t AUDIO t …
* 墨西哥和拉丁美洲機型除外
30
CT
Page 31
改變來自連接裝置的聲音輸入電平
聆聽連接至後面板上TV/VIDEO插孔或前面板 上 AUDIO IN 插孔的裝置時，可能會發生失 真。這不是故障，而且會視連接裝置而定。 爲防止這個現象，您可以改變其他裝置的聲 音輸入電平。
1 反覆按 FUNCTION 鍵，直至前面板顯示幕中
出現 “TV/VIDEO”或 “AUDIO”。
2 按 SYSTEM MENU 鍵。 3 反覆按 X/x 鍵，直至前面板顯示幕中出現
“ATTENUATE”，然後按 鍵或 c 鍵。
4 按 X/x 鍵選擇一項設定。
預設設定有下劃線。
•“ATT ON” 被更改。
•“ATT OFF”：正常輸入電平。
：降低輸入電平。輸出電平
5 按鍵。
進行設定。
6 按 SYSTEM MENU 鍵。
系統菜單關閉。

欣賞所有揚聲器輸出的 電視機或錄影機聲音

您可以欣賞從本系統所有揚聲器輸出的電視 機或錄影機聲音。 詳細說明，請參閱 “步驟 2：連接系統與電 視機”（第 14 頁）、“連接電視機 （進階）”
（第 23 頁）和“連接其他裝置”（第 27 頁）。
FUNCTION SOUND FIELD
1 反覆按 FUNCTION 鍵，直至前面板顯示幕中
出現 “TV/VIDEO”。
2 反覆按 SOUND FIELD 鍵，直至您想要的聲場
出現在前面板顯示幕中。
如果您要從 6 個揚聲器中輸出電視聲音 或 2 聲道音源的立體聲聲音，則選擇
“PRO LOGIC”、“PLII MOVIE”或“PLII
MUSIC”聲場。 有關聲場的詳細說明，請參閱第 33 頁。
基本操作
• 當您將[個人設定 ] 的 [HDMI 控制 ]設定爲 [ 開 ] 時 （第 74 頁），系統聲音控制功能會啓動，且電視
機可能不會輸出聲音。有關系統聲音控制功能的 詳細說明，請參閱 HDMI CONTROL Guide（另外提 供）。
31
CT
Page 32

選擇電影或音樂模式

您可以選擇適合的電影或音樂模式。
MOVIE/ MUSIC
基本操作
播放時按 MOVIE/MUSIC 鍵。
反覆按 MOVIE/MUSIC 鍵，直至你想要選擇的 模式在前面板顯示幕中亮起。預設設定有下 劃線。
：視光碟而定，自動選擇此模式產生
• AUTO 聲音效果。
• MOVIE：提供電影音效。
• MUSIC：提供音樂音效。
• 選擇電影或音樂模式時，前面板顯示幕中將出現
“MOVIE”或 “MUSIC” 。當前面板顯示幕中未出
現 “MOVIE”或 “MUSIC”時，選擇了 “AUTO”。
CT
32
Page 33

聲音調節

但是，如 果沒有低頻訊號 （Dolby Digital LFE 等訊號），此模式將產生一個低頻訊號輸 出至低音揚聲器。

使用聲場欣賞環繞聲

您只要選擇系統預編聲場中的一個聲場，便 能利用環繞聲。這些聲場將把電影院中動人 和強有力的聲音帶到您的家中。
SOUND FIELD
按 SOUND FIELD 鍵。
反覆按 SOUND FIELD 鍵，直至您想要的聲場 出現在前面板顯示幕中。
所有聲場
聲場 顯示
AUTO FORMAT DIRECT STANDARD
AUTO FORMAT DIRECT MULTI A.F.D. MULTI Dolby Pro Logic PRO LOGIC Dolby Pro Logic II MOVIE PLII MOVIE Dolby Pro Logic II MUSIC PLII MUSIC 2 CHANNEL STEREO 2CH STEREO
自動輸出原聲
x AUTO FORMAT DIRECT STANDARD
自動解碼功能自動檢測輸入聲音訊號的類型
（Dolby Digital，DTS 或標準 2 聲道立體
聲） ，並根據需要進行正確的解碼。此模式 僅呈現錄製 / 編碼時的聲音，並未增加任何 效果 （如回響）。
A.F.D. STD
從多個揚聲器輸出聲音
x AUTO FORMAT DIRECT MULTI
在此模式中，您可以欣賞從多個揚聲器播放 的所有類型光碟的聲音。
• 視播放源而定，多個揚聲器可能沒有輸出聲音。
用 5.1 聲道輸出如 CD 等 2 聲道音源
x Dolby Pro Logic
Dolby Pro Logic 能從 2 聲道音源產生出五 個輸出聲道。此模式對輸入訊號進行 Pro Logic 解碼，並輸出至前置、中置和後置揚 聲器。同時，環繞聲道將成爲單聲道。
x Dolby Pro Logic II MOVIE/MUSIC
Dolby Pro Logic II 能從 2 聲道音源產生五 個全帶寬輸出聲道。這是採用先進的、高純 矩陣環繞解碼器，不新增任何新的聲音或音 調著色獲得原始錄製的空間特性。
• 當輸入訊號爲多聲道音源時，Dolby Pro Logic 和 Dolby Pro Logic II MOVIE/MUSIC 取消，且多聲 道音源被直接輸出。
• 當輸入雙語廣播聲音時，Dolby Pro Logic 和 Dolby Pro Logic II MOVIE/MUSIC 無效。
僅使用前置揚聲器和低音揚聲器
x 2 CHANNEL STEREO
此模式從前置左右揚聲器和低音揚聲器輸出 聲音。標準 2 聲道 （立體聲）音源完全繞過 聲場處理。多聲道環繞格式被混合到兩個聲 道。 這能讓您只使用前置左右揚聲器和低音揚聲 器播放任何音源。
關閉環繞聲效果
反覆按 SOUND FIELD 鍵，直至前面板顯示幕 中出現 “A.F.D. STD”或 “2CH STEREO”。
聲音調節
33
CT
Page 34

播放光碟的各種功能

搜尋光碟上的特定點

（掃描，慢動作播放，凍結幀）

您可以通過監視圖像或慢速播放來快速找到 光碟上某個特定點。
• 視 DVD/DivX 視頻/VIDEO CD 而定，可能無法進行 所介紹的一些操作。
逐幀觀看 （慢動作播放）
（僅適用於 DVD VIDEO、DVD-R、DVD-RW、DivX
視頻、VIDEO CD）
當系統處於暫停模式時按 /m 鍵或 M/ 鍵。若要恢復正常播放速度，按 H 鍵。慢動作播放時，每按一次 /m 鍵
或 M/ 鍵，播放速度將發生改變。有兩種 速度可供使用。每按一次，指示如下改變：
播放方向
2 y 1
相反方向 （僅適用於 DVD VIDEO）
2 y 1
用快進或快退播放光碟來快速尋找某 個點 （掃描）
（除 JPEG 以外）
播放光碟時，按 /m 鍵或 M/鍵。當 您找到您要的點時，按 H 鍵返回正常速度。 掃描時，每按一次 /m 鍵或 M/鍵， 播放速度將發生改變。每按一次，指示如下 改變。有些光碟的實際速度可能不同。
播放方向
×2B t 1M t 2M t 3M
3M （僅適用於 DVD VIDEO/DVD-VR 模式 /DivX 視 頻 /VIDEO CD）
×2B （僅適用於 DVD VIDEO/CD）
相反方向
×2b t 1m t 2m t 3m
3m （僅適用於 DVD VIDEO/DVD-VR 模式 /DivX 視頻 /VIDEO CD）
×2b （僅適用於 DVD VIDEO）
每按一次鍵，播放速度將變快。
一次播放一個幀 （凍結幀）
（僅適用於 DVD VIDEO、DVD-R、DVD-RW、DivX
視頻、VIDEO CD）
當系統處於暫停模式時，按 鍵 （步 進）進入下一個幀。按 鍵 （步進） 進入前一個幀 （僅適用於 DVD VIDEO/ DVD-R/DVD-RW）播放。若要返回正常播放， 按 H 鍵。
• 您無法搜尋 VR 模式的 DVD-R/DVD-RW 上的靜止圖 像。
• 對於 DATA CD/DATA DVD，此功能僅對 DivX 視頻文 件起作用。
34
CT
Page 35

搜尋標題 / 章 / 軌跡 / 場面等等

1 按 DISPLAY 鍵。（播放含有JPEG圖像文件
的DATA CD/DATA DVD時，按兩次 DISPLAY 鍵。）
出現控制菜單顯示。
2 按 X/x 鍵選擇搜尋方法。
視光碟而定，顯示幕將出現不同的項 目。
[ 標題 ]、[ 軌跡 ]、[ 場面 ]
[ 章 ]、[ 索引 ]
[ 時間 / 文字 ]
選擇 [ 時間 / 文字 ]，通過輸入時間代碼 搜尋開始點。
[ 軌跡 ]
[ 文件夾 ]
[ 文件 ]
例如：當您選擇 [ 章 ] [** （**）] （** 代表數字）被選擇。 括號中的數字表示標題、章、軌跡、索
引、場面、文件夾或文件的總數。
)
1 2 ( 2 7
)
1 8 ( 3 4 T
1 : 3 2 : 5 5
DVD VIDEO
3 按鍵。
[** （**）] 改變爲 [- - （**）]。
)
1 2 ( 2 7
)
T
( 3 4
1 : 3 2 : 5 5
DVD VIDEO
4 按 X/x 鍵或數字鍵選擇您想要搜尋的標
題、章、軌跡、索引、場面等編號。
如果您操作有誤
按 CLEAR 鍵取消該數字，然後選擇另一 個數字。
5 按鍵。
系統從選擇的編號開始播放。
使用時間代碼搜尋場面 （僅適用於 DVD VIDEO 和 DVD-VR 模式）
1 在步驟 2 中選擇 [ 時間 / 文字 ]。
[T **:**:**] （當前標題的播放時間）被 選擇。
2 按鍵。
[T **:**:**] 改變爲 [T --:--:--]。
3 使用數字鍵輸入時間代碼，然後按 鍵。
例如，要尋找開始後 2 小時 10 分 20 秒的 場面，只要輸入 [2:10:20]。
• 當控制菜單顯示關閉時，您可以按數字鍵和 鍵來搜尋章 （DVD VIDEO/DVD-R/DVD-RW）、
軌跡 （VIDEO CD/CD）或文件 （DATA CD/DATA DVD （DivX 視頻））。
• 您無法使用時間代碼來搜尋 DVD+RW 上的場面。
播放光碟的各種功能
所選擇的行
35
CT
Page 36

通過場面搜尋

從停播點重續播放

（圖像導航）

您可以將電視機螢幕分爲 9 個副畫面從而快 速找到想要的場面。
1 播放時按 PICTURE NAVI 鍵。
出現以下顯示。
2 反覆按 PICTURE NAVI 鍵選擇項目。
• [ 觀看標題 ] （僅適用於 DVD VIDEO）
• [ 觀看章節 ] （僅適用於 DVD VIDEO）
• [ 觀看軌跡 ] （僅適用於 VIDEO CD/
Super VCD）
3 按鍵。
每一個標題、章或軌跡的第一個場面顯 示如下。
1
4
7
2
5
8
3
6
9
4 按 C/X/x/c 鍵選擇標題、章或軌跡，並按
鍵。
系統從選擇的場面開始播放。
設定時返回正常播放
按 O RETURN 鍵。

（重續播放）

當您停止播放光碟，系統會記憶您按 x 鍵時 的位置，並且前面板顯示幕上出現
“RESUME”。只要未取出光碟，即使按 "/1 鍵
1 在播放光碟時，按 x 鍵停止播放。
前面板顯示幕中出現 “RESUME”。 如果未出現 “RESUME”，則無法進行恢
復播放。
2 按 H 鍵。
系統從步驟 1 中的停播位置開始播放。
• 根據光碟的停播位置而定，系統可能不能準確地 從停播位置開始重續播放。
• 在下列情況下停播位置將被清除：
– 排出光碟時。 – 系統進入待機模式時（僅適用於 DATA CD/DATA
DVD）。
– 改變或重設設定顯示中的設定。 – 改變視聽者控制等級。 – 按 FUNCTION 鍵改變功能。 – 斷開交流電源線時。
• 對於VR模式的DVD-R/DVD-RW、VIDEO CD、CD、DATA
CD 和 DATA DVD，系統會記憶當前光碟的重續播放 點。
• 在編序播放和隨機播放過程中不能進行重續播 放。
• 有些光碟可能無法正常使用此功能。
• 若要從光碟的開頭播放，按兩次 x 鍵，然後按 H
鍵。
• 視光碟而定，您可能無法選擇一些項目。
CT
36
Page 37
通過重續播放欣賞之前播放過的光碟
（多重光碟續播）
（僅適用於 DVD VIDEO，VIDEO CD）
本系統最多儲存 40 個光碟停播點，並在您下 次插入相同光碟時重續播放。如果儲存第 41 片光碟的重續播放點，則第一片光碟的重續 播放點被刪除。 若要啓動此功能，則將 [ 個人設定 ] 中的 [ 多重光碟續播 ] 設定爲 [ 開 ]。詳細說明， 請參閱 “[ 多重光碟續播 ] （僅適用於 DVD VIDEO/VIDEO CD）”（第 74 頁）。
• 若要從光碟的開頭播放，按兩次 x 鍵，然後按H
鍵。
• 如果[個人設定]中的[多重光碟續播]設定爲[關] （第 74 頁），則當您按 FUNCTION 鍵改變功能時，
續播點將被清除。

建立自己的編序

（編序播放）

1 按 DISPLAY 鍵。
出現控制菜單顯示。
2 按 X/x 鍵選擇 [ 編序 ]，然後按
鍵。
出現 [ 編序 ] 選項。
3 按 X/x 鍵選擇 [ 設定 t]，然後按 鍵。
當您播放 VIDEO CD 或 CD 時，顯示 [ 軌跡 ]。
播放光碟的各種功能
錄製在光碟上的軌跡
已編序軌跡的總時間
4 按 c 鍵。
游標移至軌跡排 [T] （此時爲 [01]）。
續
37
CT
Page 38
5 選擇您想要編序的軌跡。
例如，選擇軌跡 [02]。 按 X/x 鍵選擇 [T] 中的 [02]，然後按
鍵。
選擇的軌跡
已編序軌跡的總時間
6 若要編序其他軌跡，則重複步驟4至5。
編序的軌跡按選擇順序顯示。
7 按 H 鍵開始編序播放。
開始編序播放。 當編序播放結束時，您可以按 H 鍵重
新開始播放同一個編序。
返回正常播放
在步驟 3 中，按 CLEAR 鍵或選擇 [ 關 ]。若 要再播放同一個編序，則在步驟 3 中選擇 [開]並按 鍵。
關閉控制菜單顯示
反覆按 DISPLAY 鍵直至控制菜單顯示關 閉。
改變或取消編序
1 請按照“建立自己的編序”步驟 1 至 3 進行操
作。
2 使用 X/x 鍵選擇您要改變或取消的軌跡的編
序號碼。
如果您要從編序中刪除軌跡，則按 CLEAR 鍵。
3 按照步驟 5 進行新編序。
若要取消編序，則選擇 [T] 中的 [--]，然 後按 鍵。
取消編序中的所有軌跡
1 請按照“建立自己的編序”的步驟1至3進行
操作。
2 按 X 鍵，選擇 [ 全部清除 ]。 3 按鍵。

以隨機順序播放

（隨機播放）

您可以使系統 “打亂”軌跡。再次 “打亂” 可能會產生不同的播放順序。
• 播放 MP3 時，可能重複播放同一首歌。
1 播放時按 DISPLAY 鍵。
出現控制菜單顯示。
2 按 X/x 鍵選擇 [ 隨機 ]，然後按
鍵。
出現[隨機]選項。
3 按 X/x 鍵選擇要隨機播放的項目。
x 當播放 VIDEO CD 或 CD 時
• [ 軌跡 ]：隨機播放光碟上的軌跡。
x 當啓動編序播放時
• [ 開 ]：隨機播放在編序播放中選擇的 軌跡。
x 當播放 DATA CD（DivX 除外）或 DATA DVD
（DivX 除外）時
• [ 開（MP3）]：隨機播放當前光碟上的 文件夾的 MP3 聲音軌跡。如果沒有選擇 任何文件夾，將隨機播放第一個文件 夾。
• 播放過的軌跡也會被隨機選取。
4 按鍵。
開始隨機播放。
返回正常播放
在步驟 3 中，按 CLEAR 鍵或選擇 [ 關 ]。
關閉控制菜單顯示
反覆按 DISPLAY 鍵直至控制菜單顯示關 閉。
38
CT
Page 39
• 具有PBC 播放功能的 VIDEO CD和Super VCD不能使 用本功能。

重複播放

（重複播放）

您可以反覆播放一片光碟上的所有標題、軌 跡或文件夾，或反覆播放單個標題、章、軌 跡或文件夾。 您可以使用隨機或編序播放模式的組合。
1 播放時按 DISPLAY 鍵。
出現控制菜單顯示。
2 按 X/x 鍵選擇 [ 重複 ]，然後按
鍵。
出現 [ 重複 ] 選項。
3 按 X/x 鍵選擇要重複的項目。
預設設定有下劃線。
x 當播放 DVD VIDEO 或 DVD-VR 時
• [關]：不重複播放。
• [ 光碟 ]：重複播放光碟上的全部標
題。
• [ 標題 ]：重複播放光碟上當前的標 題。
• [ 章 ]：重複播放當前章。
x 當播放 VIDEO CD 或 CD 時
• [關]：不重複播放。
• [ 光碟 ]：重複播放光碟上的全部軌
跡。
• [ 軌跡 ]：重複播放當前軌跡。
x 當播放 DATA CD 或 DATA DVD 時
• [關]：不重複播放。
• [ 光碟 ]：重複播放光碟上的全部文件
夾。
• [ 文件夾 ]：重複播放當前文件夾。
• [ 軌跡 ]（僅 MP3 聲音軌跡）：重複播放
當前軌跡。
• [ 文件 ]（僅 DivX 視頻文件）：重複播放 當前文件。
播放光碟的各種功能
續
CT
39
Page 40
4 按鍵。
選擇此項目。
返回正常播放
在步驟 3 中，按 CLEAR 鍵或選擇 [ 關 ]。
關閉控制菜單顯示
反覆按 DISPLAY 鍵直至控制菜單顯示關 閉。
• 具有PBC 播放功能的 VIDEO CD和Super VCD不能使 用本功能。
• 當播放含有 MP3 聲音軌跡和JPEG 圖像文件的 DATA CD/DATA DVD，而且它們的播放時間不相同時，聲 音將與圖像不對應。
• 當 [ 模式（MP3，JPEG）] 設定爲 [ 圖像（JPEG）]
（第 49 頁）時，您無法選擇 [ 軌跡 ]。

使用 DVD 菜單

DVD 被分爲許多部分，由這些部分編排成一 個圖像或音樂特輯。這些部分稱爲“標題”。 當播放包含多個標題的DVD 時，您可以用 DVD TOP MENU 選擇您想要的標題。 當您播放可以選擇字幕語言和聲音語言等項 目的 DVD 時，使用 DVD MENU 選擇這些項目。
1 按 DVD TOP MENU 鍵或 DVD MENU 鍵。
電視機螢幕上出現光碟菜單。 不同的光碟菜單內容也各不相同。
2 按C/X/x/c鍵或數字鍵選擇您要播放或要
更改的項目。
3 按鍵。
40
CT
Page 41

改變聲音

當播放以多聲音格式（PCM、Dolby Digital、 MPEG 聲音或 DTS）錄製的 DVD VIDEO 或 DATA CD/DATA DVD （DivX 視頻文件）時，您可以 更改聲音格式。如果 DVD VIDEO 錄製了多種 語言軌跡，則您也可以改變語言。 對於 VIDEO CD、CD、DATA CD 或 DATA DVD， 您可以選擇右聲道或左聲道的聲音，並通過 左右兩個揚聲器來聽所選擇聲道的聲音。
1 播放時按 AUDIO 鍵。
出現以下顯示。
2 反覆按 AUDIO 鍵選擇所需的聲音訊號。
x 當播放 DVD VIDEO 時
視 DVD VIDEO 而定，語言選擇將有所不 同。 當顯示四位數字時，這表示語言代碼。 請參閱 “語言代碼一覽表”（第 87 頁） 以了解代碼所對應的語言。當相同語言 顯示兩次或兩次以上，則說明該 DVD VIDEO 是以多聲音格式錄製的。
x 當播放 DVD-VR 時
顯示光碟上錄製的聲音軌跡的類型。預 設設定有下劃線。
例如：
• [1：主 ]
• [1：副 ] （副音）
• [1：主 + 副 ] （主和副音）
• [2：主 ]
• [2：副 ]
• [2：主 + 副 ]
（主音）
x 當播放 VIDEO CD、CD、DATA CD（MP3 聲 音）或 DATA DVD （MP3 聲音）時
預設設定有下劃線。
• [立體聲]
• [1/ 左 ]：左聲道聲音 （單聲道）
• [2/ 右 ]：右聲道聲音 （單聲道）
x 當播放 DATA CD（DivX 視頻）或 DATA DVD
（DivX 視頻）時
DATA CD 或 DATA DVD 聲音訊號格式的選 擇視光碟上含有的 DivX 視頻文件而異。 格式在顯示幕中顯示。
x 當播放 Super VCD 時
預設設定有下劃線。
• [1：立體聲 ]
• [1：1/ 左 ]：聲音軌跡 1 的左聲道聲音
（單聲道）
• [1：2/ 右 ]：聲音軌跡 1 的右聲道聲音 （單聲道）
• [2：立體聲 ]：聲音軌跡 2 的立體聲
• [2：1/ 左 ]：聲音軌跡 2 的左聲道聲音
（單聲道）
• [2：2/ 右 ]：聲音軌跡 2 的右聲道聲音 （單聲道）
• 播放沒有錄製聲音軌跡 2的 Super VCD時，如果您 選擇 [2：立體聲 ]、[2：1/左]或[2：2/右]， 沒有聲音輸出。
：標準立體聲
：聲音軌跡 1 的立體聲
查看聲音訊號格式
（僅適用於 DVD，DivX 視頻）
如果在播放過程中反覆按 AUDIO 鍵，則當前 聲音訊號的格式（PCM，Dolby Digital，DTS 等）將如下所示出現。
x 當播放 DVD 時
例如：
Dolby Digital 5.1 ch
後置揚聲器 （L/R）
LFE （低頻效果）
播放光碟的各種功能
• 當光碟上錄製了一個聲音流時，不顯示 [2：主]、[2：副]和[2：主+副]。
前置揚聲器
（L/R）+ 中置
揚聲器
當前播放編序格式
續
41
CT
Page 42
例如：
Dolby Digital 3 ch
後置揚聲器
前置揚聲器（L/R）
x 當播放 DATA CD （DivX 視頻）或 DATA DVD
（DivX 視頻）時
（單聲道）
當前播放編序格式
例如：
MP3 聲音
1:
MP3 128k
位元率
關於聲音訊號
錄製在光碟中的聲音訊號包含以下聲音元素
（聲道）。每個聲道從單獨的揚聲器輸出。
• 前置揚聲器 （L）
• 前置揚聲器 （R）
• 中置揚聲器
• 後置揚聲器 （L）
• 後置揚聲器 （R）
• 後置揚聲器 （單聲道）：此訊號可以是經
Dolby Surround Sound 處理的訊號，也可 以是Dolby Digital聲音的單聲道環繞聲音 訊號。
• LFE （低頻效果）訊號

選擇 DVD-R/DVD-RW 上的 [原作品]或[播放目錄]

一些 VR （視頻錄製）模式的 DVD-R/DVD-RW 有兩種播放標題類型：最初錄製的標題
（[ 原作品 ]）和可以在可錄製 DVD 播放機上
創建的用於編輯的標題（[ 播放目錄 ]）。您 可以選擇要播放的標題類型。
1 當系統處於停止模式中時按 DISPLAY
鍵。
出現控制菜單顯示。
2 按 X/x 鍵選擇 [ 原作品 / 播放
目錄 ]，然後按 鍵。
出現 [ 原作品 / 播放目錄 ] 選項。
3 按 X/x 鍵選擇一項設定。
預設設定有下劃線。
• [ 播放目錄 ] 建的用於編輯的標題。
• [ 原作品 ]：播放最初記錄的標題。
：播放從[原作品]中創
4 按鍵。
42
CT
Page 43

觀看關於光碟的資訊

檢視前面板顯示幕中的播放時間和剩 餘時間
您可以使用前面板顯示幕檢查光碟資訊，如 剩餘時間，DVD 中的標題總數，VIDEO CD、 CD、MP3 中的軌跡總數，或 DivX 視頻的文件 名稱 （第 90 頁）。
按 DISPLAY 鍵。
在播放光碟時，每按一次 DISPLAY 鍵，顯示 幕改變如下：1 t 2 t ... t 1 t... 數秒鐘後有些顯示的項目可能會消失。
當播放 DVD VIDEO 或 DVD-R/DVD-RW 時
1 當前標題的播放時間和編號 2 當前標題的剩餘時間 3 當前章的播放時間和編號 4 當前章的剩餘時間 5 光碟名稱 6 標題和章
當播放 DATA CD（DivX 視頻）或 DATA DVD
（DivX 視頻）時
1 當前文件的播放時間 2 當前文件名稱 3 當前文件夾和文件編號
當播放 VIDEO CD（不帶 PBC 功能）或 CD 時
1 當前軌跡的播放時間 2 當前軌跡的剩餘時間 3 光碟的播放時間 4 光碟的剩餘時間 5 光碟名稱 6 軌跡和索引 *
* 僅適用於 VIDEO CD。
當播放 DATA CD （MP3 聲音）或 DATA DVD
（MP3 聲音）時
1 播放時間和當前軌跡編號 2 軌跡 （文件）名稱
• 當播放帶PBC 功能的 VIDEO CD時，顯示播放時間。
• 本系統只能顯示第一級 DVD/CD 文字，例如光碟名
稱或標題。
• 如果無法顯示 MP3 文件名稱，則前面板顯示幕中 出現
“*”。
• 視文字而定，可能不顯示光碟名稱或軌跡名稱。
• MP3 聲音軌跡和 DivX 視頻文件的播放時間可能無
法正確顯示。
查看播放時間和剩餘時間
1 播放時按 DISPLAY 鍵。
出現以下顯示。
T 1:01:57
時間資訊
2 反覆按 DISPLAY 鍵改變時間資訊。
您可以查看的顯示和時間類型將視您正 在播放的光碟而定。
x 當播放 DVD VIDEO 或 DVD-RW 時
• T **:**:** 當前標題的播放時間
• T-**:**:** 當前標題的剩餘時間
• C **:**:** 當前章的播放時間
• C-**:**:** 當前章的剩餘時間
x 當播放 VIDEO CD 時 （帶 PBC 功能）
•**:** 當前場面的播放時間
x 當播放VIDEO CD（不帶 PBC 功能）或CD 時
• T **:** 當前軌跡的播放時間
• T-**:** 當前軌跡的剩餘時間
• D **:** 當前光碟的播放時間
• D-**:** 當前光碟的剩餘時間
播放光碟的各種功能
續
43
CT
Page 44
x 當播放 DATA CD（MP3 聲音）或 DATA DVD
（MP3 聲音）時
• T **:** 當前軌跡的播放時間
x 當播放 DATA CD（DivX 視頻）或 DATA DVD
（DivX 視頻）時
•**:**:** 當前文件的播放時間
• 有些語言可能不會顯示字元 / 標誌。
• 視正在播放的光碟類型而定，系統只能顯示有限
的字元數。同樣視光碟而定，並不是所有的文字 字元都被顯示。
查看光碟的播放資訊
查看 DVD/CD 文字
在步驟 2 中反覆按 DISPLAY 鍵顯示 DVD/CD 上 錄製的文字。 僅當文字錄製在光碟上時，才會出現 DVD/CD 文字。您無法更改文字。如果光碟不含有文 字，則出現 “NO TEXT”。
* 以下情況時出現：
– 播放 DATA CD/DATA DVD 上的 MP3 聲音軌跡。 – 播放 DATA CD/DATA DVD 上含有 MP3 聲音訊號的
DivX 視頻文件。
查看日期資訊
（僅適用於 JPEG）
如果 JPEG 圖像資料中錄有 Exif* 標誌，則在 播放過程中您可以查看日期資訊。
播放時按兩次 DISPLAY 鍵。
出現控制菜單顯示。
)
1 ( 8
)
1 ( 2 0 2007/ 01/ 31
日期資訊
* “Exchangeable Image File Format”是一種由
Japan Electronics and Information Technology Industries Association (JEITA) 定義的數位照相機圖像格式。
DATA CD
JPEG
BRAHMS SYMPHONY
查看 DATA CD/DATA DVD （MP3 聲音 /DivX 視頻）文字
播放 DATA CD/DATA DVD 上的 MP3 聲音軌跡或 DivX 視頻文件時按 DISPLAY 鍵，您可以在電 視機螢幕上顯示文件夾 / 軌跡 / 文件的名稱 以及聲音位元率 （當前聲音每秒的資料總 數）。
位元率 *
128k
17:30T
JAZZ RIVER SIDE
文件夾名稱 軌跡 / 文件名稱
CT
44
• 日期資訊爲 [YYYY/MM/DD]。 YYYY：年 MM：月 DD：日
• 日期資訊視地區而異。
Page 45

改變角度 顯示字幕

如果DVD VIDEO上對場面錄製了多個角度（多 角度），則您可以改變觀看角度。
播放時按 ANGLE 鍵。
您每按一次 ANGLE 鍵，角度將改變。
• 視 DVD VIDEO 而定，有些 DVD VIDEO 即使是以多角 度錄製，但也可能無法改變角度。
如果光碟上錄製了字幕，您可以在播放光碟 時打開或關閉字幕。如果光碟上錄製了多種 語言字幕，您在播放時可以改變字幕語言， 或根據需要隨時打開或關閉字幕。
播放時按 SUBTITLE 鍵。
您每按一次 SUBTITLE 鍵，字幕語言將改變。
• 視 DVD VIDEO 的不同情況而定，即使錄製了多種 語言字幕，您也可能無法改變字幕。您也可能無 法關閉字幕。
• 如果 DivX 視頻文件的副檔名爲 “.AVI”或
“.DIVX”且在同一文件中包含字幕資訊，則能
改變字幕。
播放光碟的各種功能
45
CT
Page 46
調節圖像和聲音間的延
關於MP3聲音軌跡和JPEG
遲

（A/V SYNC）

1 按 DISPLAY 鍵。
出現控制菜單顯示。
2 按X/x鍵選擇 [A/V SYNC]，然後按
鍵。
出現 [A/V SYNC] 選項。
3 按 X/x 鍵選擇一項設定。
預設設定有下劃線。
• [關
]：不調節。
• [ 開 ]：調節圖像和聲音間的差異。
4 按鍵。
• 視輸入流而定，此功能可能無效。
圖像文件
什麼是 MP3/JPEG？
MP3 是滿足 ISO/MPEG 規則的聲音壓縮技術。 JPEG 是圖像壓縮技術。
本系統可以播放的光碟
您可以播放以 MP3 （MPEG1 Audio Layer 3） 或 JPEG 格式錄製的 DATA CD（CD-ROM/CD-R/ CD-RW）或 DATA DVD（DVD-R/DVD-RW/DVD+R/ DVD+RW/DVD-ROM） 。但是，爲使系統能夠識 別這些軌跡 （或文件），DATA CD 必須根據 ISO 9660 Level 1、Level 2 或 Joliet 格式 錄製，而 DATA DVD 必須符合統一光碟格式
（UDF）錄製。您還可以播放以Multi Session
錄製的光碟。 有關錄製格式的詳細說明，請參閱 CD-R/ CD-RW 或 DVD-R/DVD-RW 光碟機和錄製軟體
（不提供）的使用說明書。
關於多區段光碟
如果 MP3 聲音軌跡或 JPEG 圖像文件錄製在第 一區段，系統也將播放其他區段中的 MP3 聲 音軌跡或 JPEG 圖像文件。如果以聲音 CD 格 式或視頻CD 格式錄製的聲音軌跡和圖像錄製 在第一區段上，則僅播放第一區段。
46
• 系統可能無法播放某些以 Packet Write格式製作 的 DATA CD/DATA DVD。
本系統可以播放的 MP3 聲音軌跡或 JPEG 圖像文件
您可以播放的 MP3 聲音軌跡或 JPEG 圖像文 件：
• 具有 “.MP3”（MP3 聲音軌跡）或 “.JPG”/ “.JPEG”（JPEG 圖像文件）副
檔名
• 符合 DCF* 圖像文件格式
* “Design rule for Camera File system”：由
Japan Electronics and Information Technology Industries Association
（JEITA）管理的數位相機圖像標準。
CT
Page 47
• 系 統 將 播 放 任 何 具 有 “.MP3” 、“.JPG”或 “.JPEG”副檔名的資料，即使這些資料不是 MP3
或 JPEG 格式。播放此類資料可能會產生很響的噪 音，可能會損壞揚聲器。
• 系統不符合 MP3PRO 格式的聲音。
MP3 聲音軌跡或 JPEG 圖像文件的播放 順序
錄製在 DATA CD 或 DATA DVD 中的 MP3 聲音軌 跡或 JPEG 圖像文件的播放順序如下：
x 光碟內容結構
樹1 樹2 樹3 樹4 樹5
不含有軌跡（或文件）的文件夾（如文件夾 E）將不出現在列表中。
• 當您將軌跡 （或文件）儲存在光碟中時，在軌跡 （或文件）名稱的前面添加編號（01，02，03
等），則軌跡 （或文件）將按照此順序播放。
• 具有很多樹的光碟要花較長的時間才能開始播
放。
• 視您製作 DATA CD 或 DATA DVD 所使用的軟體而
定，或如果文件夾超過 200 個且每個文件夾有超 過300個文件時，播放順序可能與圖示有所不同。
• 系統最多可以識別 200 個文件夾，而不播放第
200 個文件夾之後的任何文件夾。
• 系統在進入隨後的文件夾或跳到其他文件夾時，
可能要花較長的時間才能開始播放。
• 有些類型的 JPEG 文件無法播放。
播放光碟的各種功能
軌跡 （MP3 聲音）或
文件夾
文件 （JPEG 圖像）
當您插入 DATA CD 或 DATA DVD 並按 H 鍵 時，將按順序從 1 到 7 播放編有號碼的軌 跡 （或文件）。當前所選擇文件夾中所含的 任何子文件夾 / 軌跡 （或文件）比同一級樹 中下一個文件夾優先。（例如：C 包含 D， 所以 4 在 5 之前播放。）
當您按 DVD MENU鍵並出現文件夾名稱列表時
（第 48 頁），文件夾名稱將按照以下順序排
列：A t B t C t D t F t G。
47
CT
Page 48

播放含有 MP3 聲音軌跡 和JPEG圖像文件的DATA CD 或 DATA DVD

選擇 MP3 聲音軌跡或文件夾
1 裝入 DATA CD 或 DATA DVD。
出現錄製在 DATA CD 或 DATA DVD 上的文 件夾。當正在播放一個文件夾時，其標 題將被遮隱。
(
3 0
)
)
3
ROCK BEST HIT KARAOKE MY FAVOURITE SONG R&B JAZZ CLASSIC SALSA OF CUBA BOSSA NOVA
2 按 X/x 鍵選擇文件夾。
x 選擇文件夾時
按 H 鍵開始播放所選擇的文件夾。
x 選擇軌跡時
按鍵。 出現文件夾中所含的軌跡列表。
M Y FAVOURITE SONG 1 ( 2 5 6
WALTZ FOR DEBBY MY ROMANCE MILES TONES MY FUNNY VALENTINE AUTUMN LEAVES ALL BLUES SOMEDAY MY PRINCE W...
播放下一個或前一個 MP3 聲音軌跡
按 ./> 鍵。請注意，在當前文件夾上 最後一個軌跡之後，您可以通過繼續按 > 鍵選擇下一個文件夾，但您無法按 . 鍵返 回前一個文件夾。若要返回前一個文件夾， 請從文件夾列表中選擇該文件夾。
返回至先前的顯示
按 O RETURN 鍵。
關閉顯示
按 DVD MENU 鍵。
選擇 JPEG 圖像文件或文件夾
1 裝入 DATA CD 或 DATA DVD。
出現錄製在 DATA CD 或 DATA DVD 上的文 件夾。當正在播放一個文件夾時，其標 題將被遮隱。
(
3 0
)
3
ROCK BEST HIT KARAOKE MY FAVOURITE SONG R&B JAZZ CLASSIC SALSA OF CUBA BOSSA NOVA
2 按 X/x 鍵選擇文件夾。
x 選擇文件夾時
按 H 鍵開始播放所選擇的文件夾。
x 選擇圖像時
按 PICTURE NAVI。 文件夾中的文件圖像出現在 16 個子畫面 中。
1234
48
按 X/x 鍵選擇軌跡，然後按 鍵。 開始播放所選擇的軌跡。您可以按 DVD
MENU 鍵關閉軌跡列表。再按 DVD MENU 鍵 將顯示文件夾列表。
停止播放
按 x 鍵。
CT
5678
9101112
13 14 15 16
按 C/X/x/c 鍵，選擇您要觀看的圖像， 然後按 鍵。
Page 49
播放下一個或前一個 JPEG 圖像文件
在未顯示控制菜單顯示時按 C/c 鍵。請注 意，在當前文件夾上最後一個圖像之後，您 可以通過繼續按 c 鍵選擇下一個文件夾，但 您無法按 C 鍵返回前一個文件夾。若要返回 前一個文件夾，請從文件夾列表中選擇該文 件夾。
旋轉 JPEG 圖像
當 JPEG 圖像文件顯示在電視機螢幕上時，您 可以將圖像旋轉 90 度。 在檢視圖像時按 X/x 鍵。每按一次 X 鍵，圖 像將逆時針旋轉 90 度。 按一次 X 鍵時示範：
旋轉方向
按 CLEAR 鍵返回正常視圖。
停止播放
按 x 鍵。
• 電視機螢幕的右側顯示一個捲動方塊。若要顯示
另外的圖像文件，請選擇底部的圖像並按 x 鍵。 若要返回前一個圖像，請選擇頂部的圖像並按 X 鍵。

如有聲幻燈片一樣播放 聲音軌跡和圖像

首先將 MP3 和 JPEG 文件放入一片 DATA CD 或 DATA DVD 中同一個文件夾內，您便能播放帶 有聲音的幻燈片。在您播放 DATA CD 或 DATA DVD 時，請按照以下說明選擇 [ 自動 ] 模式。
1 裝入 DATA CD 或 DATA DVD。 2 當系統處於停止模式中時按 DISPLAY
鍵。
出現控制菜單顯示。
3 按 X/x 鍵選擇 [模式（MP3，
JPEG）]，然後按 鍵。
出現 [ 模式 （MP3，JPEG）] 選項。
4 按 X/x 鍵選擇一項設定。
預設設定有下劃線。
• [自動]
• [ 聲音 （MP3）]：僅連續播放 MP3 聲音
• [ 圖像 （JPEG）]：如同播放幻燈片一
：如同播放幻燈片一樣播放相 同文件夾中的 JPEG 圖像文件和 MP3 聲 音軌跡。
軌跡。
樣僅播放 JPEG 圖像文件。
5 按鍵。 6 按 DVD MENU 鍵。
出現錄製在 DATA CD 或 DATA DVD 上的文 件夾列表。
7 按 X/x 鍵選擇您想要的文件夾，並按 H
鍵。
系統開始播放所選擇的文件夾。 您可以反覆按 DVD MENU 鍵打開和關閉文
件夾列表。
播放光碟的各種功能
續
49
CT
Page 50
• 當您選擇[自動]時，系統最多可以識別單個文件 夾中 300 個 MP3 軌跡和 300 個 JPEG 文件。當您選 擇 [ 聲音 （MP3）]或[圖像（JPEG）] 時，系統 最多可以識別單個文件夾中 600 個 MP3 或 600 個 JPEG 文件。無論選擇何種模式，最多能識別 200 個文件夾。
• 如果您將僅包含 MP3 軌跡的光碟的 [ 模式（MP3， JPEG）] 設定爲 [ 圖像 （JPEG）]，或將僅包含 JPEG 文件的光碟的 [ 模式 （MP3，JPEG）] 設定 爲[聲音（MP3）]，則可能無法更改 [ 模式（MP3， JPEG）] 設定。
• 當選擇 [ 聲音（MP3）] 時，PICTURE NAVI 無效。
• 如果您同時播放很大的 MP3 軌跡資料和 JPEG 圖像
資料，則聲音可能跳躍。建議您在製作文件時將 MP3 位元率設定爲 128 kbps 或更低。如果聲音仍 然跳躍，則再縮小 JPEG 文件的尺寸。
指定幻燈片持續時間
（僅適用於 JPEG）
當您使用幻燈片播放 JPEG 圖像文件時，您可 以指定幻燈片在電視機螢幕上出現的持續時 間。
1 按兩次 DISPLAY 鍵。
出現控制菜單顯示。
2 按 X/x 鍵選擇 [ 時間間隔 ]，然後
按鍵。
出現 [ 時間間隔 ] 選項。
3 按 X/x 鍵選擇一項設定。
預設設定有下劃線。
• [標準]
• [ 快 ]：設定持續時間短於 [ 標準 ]。
• [ 慢 1]：設定持續時間長於 [ 標準 ]。
• [ 慢 2]：設定持續時間長於 [ 慢 1]。
：將持續時間設定爲約 6 至 9
秒。
4 按鍵。
• 有些JPEG 文件可能比其他文件要花更長的時間才 能顯示，這會使持續時間看似比您所選擇的選項 長。尤其是逐行 JPEG 文件或 3000000 像素或像素 更多的 JPEG 文件。
選擇幻燈片中圖像文件的效果
（僅適用於 JPEG）
當您播放 JPEG 圖像文件時，您可以選擇觀看 幻燈片時所使用的效果。
1 按兩次 DISPLAY 鍵。
出現控制菜單顯示。
2 按 X/x 鍵選擇 [ 效果 ]，然後按
鍵。
出現[效果]選項。
3 按 X/x 鍵選擇一項設定。
預設設定有下劃線。
• [模式1]
• [ 模式 2]：圖像從電視機螢幕的左側往
右側展開。
• [ 模式 3]：圖像從電視機螢幕的中央展 開。
• [ 模式 4]：圖像任意循環所有的效果。
• [ 模式 5]：下一個圖像滑動並覆蓋前一
個圖像。
• [ 關 ]：關閉此功能。
：圖像從頂部掃到底部。
4 按鍵。
50
CT
Page 51
欣賞 DivX®視頻
關於 DivX 視頻文件
DivX®是 DivX, Inc. 研發的視頻文件壓縮技 術。此產品爲 DivX 您可以播放含有 DivX 和 DATA DVD。
本系統可播放的 DATA CD 和 DATA DVD
在本系統上播放 DATA CD （CD-ROM/CD-R/ CD-RW）和 DATA DVD （DVD-ROM/DVD-R/ DVD-RW/DVD+R/DVD+RW）會遇到以下情況：
– 如果 DATA CD/DATA DVD 除含有 MP3 聲音軌
跡或 JPEG 圖像文件以外還含有 DivX 視頻
文件，系統僅播放 DivX 視頻文件。 但是，本系統僅播放邏輯格式爲 ISO 9660 Level 1/Level 2 或 Joliet 的 DATA CD，以 及統一光碟格式 （UDF）的 DATA DVD。 有關錄製格式的詳細說明，請參閱隨光碟機 和錄製軟體 （不提供）提供的使用說明書。
關於 DATA CD 或 DATA DVD 上資料的播放順 序
請參閱“MP3 聲音軌跡或 JPEG 圖像文件的播 放順序”（第 47 頁）。請注意，視用於創建 DivX 視頻文件的軟體而定，或者如果超過 200 個文件夾且每個文件夾中有超過 600 個 DivX 視頻文件，則播放順序可能不適用。
• 系統可能無法播放某些以 Packet Write 格式製
作的 DATA CD/DATA DVD。
系統可播放的 DivX 視頻文件
“.AVI”或“.DIVX”的資料。如果副檔名爲 “.AVI”或“.DIVX”的文件不含 DivX 視頻，
則系統不播放這些文件。
• 關於DATA CD或DATA DVD上可播放的MP3聲音軌跡
或 JPEG 圖像文件，請參閱 “本系統可以播放的 光 碟 ”（ 第 4 6 頁 ）。
®
官方鑑定的產品。
®
視頻文件的 DATA CD
• 如果文件由兩個或更多的 DivX 視頻文件組合，則 系統可能無法播放該 DivX 視頻文件。
• 系統無法播放大小超過 720（寬）× 576（高）或 2GB 的 DivX 視頻文件。
• 視 DivX 視頻文件而定，聲音可能跳躍或與電視機 螢幕上的圖像不符。
• 本系統無法播放一些時間超過 3 小時的 DivX 視頻 文件。
• 視 DivX 視頻文件而定，圖像可能暫停播放或不清 晰。若是這樣，建議您以較低位元率建立文件。 如果仍有噪音，則建議使用 MP3 聲音格式。但是， 請注意，本 系 統 不 支 援 WMA （Windows Media Audio）格式。
• 由於 DivX 視頻文件使用了壓縮技術，所以按 H 鍵後可能會花一些時間顯示圖像。
選擇一個文件夾
1 按 DVD MENU 鍵。
顯示光碟上的文件夾列表。僅含有 DivX 視頻文件的文件夾被列出。
( 3 )
3
SUMMER 2003 NEW YEAR'S DAY MY FAVOURITES
2 按 X/x 鍵選擇您想要播放的文件夾。 3 按 H 鍵。
系統開始播放所選擇的文件夾。 若要選擇 DivX 視頻文件，請參閱“選擇 DivX 視頻文件”（第 52 頁）。
進入下一頁或上一頁
按 C/c 鍵。
關閉顯示
反覆按 DVD MENU 鍵。
停止播放
按 x 鍵。
播放光碟的各種功能
續
51
CT
Page 52
選擇 DivX 視頻文件
1 “選擇一個文件夾”的步驟 2 後，按 鍵。
顯示文件夾中文件的列表。
M Y FAVOURITES 1 ( 2
HAWAII 2004 VENUS
)
2 按 X/x 鍵選擇文件，然後按 鍵。
開始播放所選擇的文件。
進入下一頁或上一頁
按 C/c 鍵。
返回至先前的顯示
按 O RETURN 鍵。
停止播放
按 x 鍵。
播放下一個或上一個 DivX 視頻文件而不 打開以上文件列表
通過按 ./> 鍵，您可以選擇同一個文 件夾中的下一個或上一個 DivX 視頻文件。 播放當前文件夾中最後一個文件時，通過按 > 鍵您也可以選擇下一個文件夾的第一個 文件。請注意，通過按 . 鍵您無法返回上 一個文件夾。若要返回前一個文件夾，請從 文件夾列表中選擇該文件夾。
• 如果預設了觀看次數，則您可以以預設的次數播 放 DivX 視頻文件。以下情況被計數：
– 系統關閉時。 – 播放另一個文件時。 – 光碟托盤打開時。

播放有 PBC 功能的 VIDEO CD （2.0 版）

（PBC 播放）

使用 PBC （播放控制）功能，您可以享受到 簡單的交互式操作、搜尋功能和其他類似操 作的樂趣。 PBC 播放能使您按照電視機螢幕上的菜單， 交互式播放 VIDEO CD。
1 開始播放有 PBC 功能的 VIDEO CD。
出現供選擇的菜單。
2 用數字鍵選擇您想要的項目編號。 3 按鍵。 4 按照菜單中的說明進行交互操作。
請參閱光碟附帶的使用說明書，因爲對 於不同的 VIDEO CD，操作步驟也可能不 同。
返回菜單
按 O RETURN 鍵。
• 視 VIDEO CD 而定，隨光碟附帶的使用說明書上可 能將步驟 3 中的 [ 按 ENTER 鍵 ] 寫爲 [ 按 SELECT 鍵 ]。在此情況下，請按 H 鍵。
• 若不使用 PBC 功能播放，則在系統處於停止模式 時按 ./> 鍵或數字鍵選擇一個軌跡，然後 按 H 鍵或 鍵。系統開始連續播放。您不能播 放靜像，如菜單畫面。若要返回 PBC 播放，按兩 次 x 鍵，然後按 H 鍵。
52
CT
Page 53

調諧器功能

預設無線電電臺

您可以預設20個調頻電臺和10個調幅電臺。 在進行調諧之前，請確保將音量調到最小。
1 反覆按 FUNCTION 鍵，直至前面板顯示幕中
出現 “TUNER FM”或 “TUNER AM”。
2 按住 TUNING + 或 -，直至開始自動掃描。
當系統調諧到某個電臺時掃描停止。
“TUNED”和 “ST”（對於立體聲節目）
出現在前面板顯示幕中。
3 按 SYSTEM MENU 鍵。 4 反覆按 X/x 鍵，直至前面板顯示幕中出現
“MEMORY”。
5 按或c 鍵。
一個預設號碼出現在前面板顯示幕上。
6 按 X/x 鍵選擇您想要的預設號碼。
更改調幅調諧間隔 （俄國和中東機型除 外）
調幅調諧間隔可以設定爲 10 kHz 或 9 kHz 中 的任何一個。 若要更改調幅調諧間隔，先調諧到任何一個 調幅電臺，然後按本機上的 "/1 鍵關閉系 統。在按住本機上的 > 鍵的同時，按本機 上的 "/1 鍵打開電源。如果更改間隔，調幅 預設電臺將被消除。 若要復原間隔，則重複相同的步驟。
調諧器功能
• 您可以按數字鍵來直接選擇預設號碼。
7 按鍵。
此電臺被儲存。
8 重複步驟1至7儲存其他電臺。 9 按 SYSTEM MENU 鍵。
系統菜單關閉。
更改預設號碼
從步驟 1 重新開始。
53
CT
Page 54

收聽無線電廣播

首先在系統記憶體中預設無線電電臺 （請參 閱 “預設無線電電臺”（第 53 頁））。
1 反覆按 FUNCTION 鍵，直至前面板顯示幕中
出現 “TUNER FM”或 “TUNER AM”。
最後接收的電臺將被調入。
2 反覆按 PRESET + 或 - 鍵選擇預設電臺。
每按一次此鍵，系統即調入一個預設電 臺。
• 您可以按數字鍵來直接選擇預設電臺號碼。
3 按 VOLUME +/- 鍵調節音量。
關閉無線電
按 "/1 鍵。
收聽非預設無線電電臺
在步驟 2 中使用手動或自動調諧。 若要進行手動調諧，則反覆按 TUNING + 或 ­鍵。 如要進行自動調諧，則按住 TUNING + 或 ­鍵。當系統接收到無線電電臺的訊號時，自 動調諧會自動停止。如要手動停止自動調 諧，則按 TUNING + 或 - 鍵。
收聽您知道頻率的無線電電台
使用步驟 2 的直接調諧。
1 按 D.TUNING 鍵。 2 按數字鍵選擇頻率。 3 按鍵。
• 若要改善接收狀況，請重新確定隨附天線方向。
如果調頻節目有噪音
如果調頻節目有噪音，您可以選擇單聲道接 收。這樣將失去立體聲效果，但接收狀況將 得到改善。
1 按 SYSTEM MENU 鍵。 2 反覆按 X/x 鍵，直至前面板顯示幕中出現
“FM MODE”。
3 按或c 鍵。
4 按 X/x 鍵選擇 “MONO”。
預設設定有下劃線。
•“STEREO”
•“MONO”：單聲道接收。
：立體聲接收。
5 按鍵。
設定完成。
6 按 SYSTEM MENU 鍵。
系統菜單關閉。
命名預設電臺
1 反覆按 FUNCTION 鍵，直至前面板顯示幕中
出現 “TUNER FM”或 “TUNER AM”。
最後接收的電臺將被調入。
2 反覆按PRESET +或-鍵選擇您想要建立索引
名稱的預設電臺。
3 按 SYSTEM MENU 鍵。 4 反覆按 X/x 直至前面板顯示幕中出現
“NAME IN”。
5 按或c 鍵。 6 使用游標鍵建立名稱。
按 X/x 鍵選擇一個字元，然後按 c 鍵將 游標移動到下一個位置。 一個無線電電臺可以輸入字母、數字和 其他符號。
如果您操作有誤
反覆按 C/c 鍵，直至要更改的字元閃 爍，然後按 X/x 鍵選擇想要的字元。
若要消除字元，則反覆按 C/c 鍵，直至 要消除的字元閃爍，然後按 CLEAR 鍵。
7 按鍵。
前面板顯示幕中出現 “COMPLETE”，表 示此電臺名稱儲存完成。
8 按 SYSTEM MENU 鍵。
系統菜單關閉。
54
CT
Page 55
• 您可以反覆按 DISPLAY 鍵來查看頻率 （第 55 頁）。
在前面板顯示幕上觀看電臺名稱或頻 率
當系統設定爲 “TUNER FM”或 “TUNER AM” 時，您可以使用前面板顯示幕查看頻率。
按 DISPLAY 鍵。
您每按一次 DISPLAY 鍵，顯示幕改變如下：
1 電臺名稱 * 2 頻率 **
* 如果您已輸入了預設電臺名稱，則顯示此項。 ** 幾秒鐘後則返回原顯示。
調諧器功能
55
CT
Page 56

其他操作

用提供的遙控器控制電 視機

使用 THEATRE SYNC 功能

THEATRE SYNC使您僅按一鍵就能打開Sony電 視機和本系統，並將系統模式改爲 “DVD”， 然後再切換您設定的電視機輸入源。
您可以用提供的遙控器控制您的電視機 （僅 限 Sony 電視機）。
用遙控器控制電視機
您可以使用下列鍵控制電視機。
按鍵 功能
TV [/1* 打開或關閉電視機。 TV INPUT* 在電視機和其他輸入源之間切
TV VOL +/-* 調節電視機音量。 TV CH +/-* 選擇電視頻道。 數字鍵 *，
ENTER* DVD MENU* 顯示電視機的菜單。 C / X / x / c * ，*選擇菜單上的項目。
RETURN* 返回電視機菜單的上一個頻道
* 請在按住 TV 鍵時使用這些鍵。
- 用於選擇大於 10 的頻道號碼。（例如，對 於 25 頻道，按 - 鍵，然後按 2 和 5。）
• 視電視機而定，您可能無法控制您的電視機或使 用以上一些鍵。
換電視機的輸入源。
選擇電視頻道。
或層。
THEATRE SYNC 功能的準備
登入與本系統連接的電視機輸入源。
按住 TV INPUT 鍵 * 的同時，使用數字鍵輸入與 本機連接的電視機輸入源代碼（請參閱表格）。
* 同時起 TV INPUT 和 DISPLAY 鍵的功能。
電視機輸入源被選擇。 將電視機的輸入設定爲您用於連接本機的輸 入。詳細資訊，請參閱您電視機的使用說明 書。
按鍵 號碼 電視機輸入源
TV INPUT 0 無輸入源 （預設）
1 VIDEO1 2 VIDEO2 3 VIDEO3 4 VIDEO4 5 VIDEO5 6 VIDEO6 7 VIDEO7 8 VIDEO8 9* COMPONENT 1 CLEAR* COMPONENT 2 SYSTEM
MENU* PICTURE
NAVI*
* 北美機型除外。
COMPONENT 3
COMPONENT 4
56
CT
Page 57
THEATRE SYNC 功能的操作
將遙控器對著電視機和本機的方向，然後按一下 THEATRE SYNC 鍵。
如果此功能無效，請更改傳送時間。傳送時 間視電視機而異。
更改傳送時間
按住 TV CH +* 鍵的同時，使用數字鍵輸入傳送 時間代碼 （請參閱表格）。
從遙控器的傳送時間被選擇。
* 同時起 TV CH + 和 PRESET + 鍵的功能。
按鍵 號碼 傳送時間
TV CH + 1 0.5 （預設）
21 3 1.5 42 53 64 75 86

欣賞卡拉 OK

將系統設定爲卡拉 OK 模式，您可以欣賞卡拉 OK （跟隨光碟唱歌）。您可以將兩個麥克風
（不提供）連接至本機。
將系統設定爲卡拉 OK 模式
1 反覆按 FUNCTION 鍵，直至前面板顯示幕中
出現 “DVD”。
2 將麥克風插入 MIC 1 或 MIC 2 插孔。
AUDIO IN / MIC 1 /
A.CAL MIC
MIC 2
其他操作
• 此功能僅適用於 Sony 電視機系列。（在某些 Sony 電視機上此功能可能無效。）
• 如果電視機和本機之間的距離太遠，此功能可能 無效。請將本機裝於電視機附近。
• 輸入代碼時，請將遙控器一直指向電視機和本 機。
系統進入卡拉 OK 模式。
“ ”在前面板顯示幕上亮起。
3 開始播放音樂。
使用 DVD 功能時輸出麥克風聲音。
取消卡拉 OK 模式
斷開麥克風的連接。
在控制菜單顯示上將系統設定爲卡拉OK模 式
1 按 DISPLAY 鍵。
出現控制菜單顯示。
• 控制菜單顯示有 2 頁。視音源而定，按兩次 DISPLAY 鍵選擇 [ 卡拉 OK 模式 ]。
2 反覆按 X/x鍵選擇 [卡拉OK模式]，
然後按 鍵。
出現[卡拉OK模式]選項。
3 反覆按 X/x 鍵選擇 [ 開 ]，然後按 鍵。
系統進入卡拉 OK 模式。 若要取消卡拉 OK 模式，選擇 [ 關 ]。
續
57
CT
Page 58
• 更換光碟時麥克風聲音可能停止。
• 連接之前，請按 MIC VOL - 鍵，將麥克風音量調到
最小。
• 無法在卡拉 OK 模式下改變聲場。
• 在卡拉 OK 模式中，整體音量可能下降。
• 如果在卡拉OK模式中您將[測試音調]設定至[開]
（第 76 頁），則卡拉 OK 模式將自動設定爲關。
• 進行以下操作時，麥克風聲音不輸出： – 麥克風未正確地連接至本機。 – 麥克風音量設定爲最小。
普通 Dolby Digital 格式中的揚聲器輸出
（5 聲道環繞）
前置揚聲器
（L）
中置揚聲器
前置揚聲器
（R）
• 卡拉 OK 播放採用您使用 AUDIO 選擇的聲道執行
（第 41 頁）。
調節麥克風
您可以調節麥克風音量和回聲效果等級。
調節麥克風音量
按 MIC VOL +/- 鍵調節麥克風音量。
新增回聲效果
按 ECHO 鍵。
您每按一次 ECHO 鍵，回聲等級改變如下：
ECHO OFF t ECHO 1
Rr
ECHO 3 T ECHO2
若要取消回聲效果，請選擇 “ECHO OFF”。
• 如果發出嘯叫聲： – 將麥克風遠離揚聲器。 – 降低麥克風音量或回聲等級。 – 降低全部音量。
Dolby Digital Karaoke 格式
（僅適用於 DVD）
使用 5 個聲道產生環繞聲的 Dolby Digital 格式也含有專用於卡拉OK的“Dolby Digital Karaoke”格式。Dolby Digital Karaoke 格 式光碟中，除伴奏之外還錄製了引導旋律和 引導歌聲。當系統處於卡拉 OK 模式時您可以 選擇。
後置揚聲器（L）
後置揚聲器（R）
Dolby Digital Karaoke 格式中的揚聲器 輸出
伴奏
前置揚聲器
（L）
引導歌聲 1
您可以選擇任何一種。從各自揚聲器輸出。
後置揚聲器
（L）
中置揚聲器
引導旋律
後置揚聲器
（R）
引導歌聲 2
伴奏
前置揚聲器
（R）
您可以按 AUDIO 鍵查看聲音資訊（第 41 頁）。 當播 放 Dolby Digital Karaoke 光 碟時，
“ ”出現當前聲音格式。
例如：
2/0:僅錄製了伴奏。 3/0:錄製了引導旋律。 3/1:錄製了引導旋律和一種引導
歌聲。
3/2:錄製了引導旋律和兩種引導
歌聲。
58
CT
Page 59
更改歌曲的音調 （音調控制）
除系統處於停止模式中之外，您可以更改音 調以適合您的聲音範圍。
按 KEY CON # 或 2 鍵搜尋適合您聲音範圍的卡 拉OK模式。
您可以 13 個步級調高或調低音調
26 - #6）。
（
選擇歌聲 （歌聲選擇）
（僅適用於 DVD VIDEO、VIDEO CD、CD）
在卡拉 OK 模式下以 Dolby Digital Karaoke 格式播放 DVD 時，您可以打開或關閉卡拉 OK 軌跡中錄製的引導歌聲。 在卡拉 OK 模式下播放 VIDEO CD/CD 時，您可 以聆聽歌聲。
• 視光碟而定，您可能無法改變音調。
• 進行以下操作時，音調自動返回原始音調： – 關閉電源。 – 改變功能。 – 光碟托盤打開。 – 停止播放。 – 標題或軌跡改變。 – 改變文件夾。 – PBC 播放過程中，播放項目改變。 – 執行掃描播放。 – 取消卡拉 OK 模式。
播放任何立體聲光碟的卡拉 OK（原唱 聲量調控）
即使是非卡拉 OK 光碟，通過降低主聲聲音您 也可以欣賞錄製了立體聲光碟的卡拉 OK。
在卡拉 OK 模式中按 KARAOKE PON 鍵。
取消原唱聲量調控模式
再按一下 KARAOKE PON 鍵。
• 以下情況中，此功能可能無法起到最佳作用： – 只有少量樂器在演奏 – 正在播放二重唱 – 光碟上的歌聲偏離中心 – 錄製了非立體聲的光碟 （伴奏也減弱） – 多路
• 原唱聲量調控模式中，立體聲效果被減弱。
• 進行以下操作時，原唱聲量調控模式自動取消： – 關閉電源。 – 改變功能。 – 光碟托盤打開。 – AUDIO 流改變。 – 將[歌聲選擇]設定爲[關]以外的項目。 – 取消卡拉 OK 模式。
1 在卡拉 OK 模式中按兩次 DISPLAY 鍵。
出現卡拉 OK 模式控制菜單顯示。
2 反覆按 X/x 鍵選擇 [歌聲選擇]，
然後按 鍵。
出現 [ 歌聲選擇 ] 選項。
3 反覆按 X/x 鍵選擇想要的歌聲頻道。
輸出頻道改變如下：預設設定有下劃線。
x 當播放 DVD VIDEO 時
• [ 關]：取消引導歌聲。
• [1+2]：引導歌聲 1+2
• [1]：引導歌聲 1
• [2]：引導歌聲 2
x 播放 VIDEO CD/CD 時
• [ 關]：取消引導歌聲。
• [左+右]：從兩個揚聲器輸出相同的
聲音。
• [ 立體聲 ]：標準立體聲
x 當播放 Super VCD 時
• [ 關]：取消引導歌聲。
• [1：左 + 右 ]：聲音軌跡 1 從兩個揚聲
器輸出相同的聲音。
• [1：立體聲 ]：聲音軌跡 1 的立體聲
• [2：左 + 右 ]：聲音軌跡 2 從兩個揚聲
器輸出相同的聲音。
• [2：立體聲 ]：聲音軌跡 2 的立體聲
4 按鍵。
• 播放 DVD VIDEO 時，此功能只適用於 Dolby Digital Karaoke 格式。
• 視光碟而定，您可能無法改變引導歌聲頻道。
• 進行以下操作時，頻道返回預設設定：
– 關閉電源。 – 改變功能。 – 光碟托盤打開。
其他操作
續
59
CT
Page 60
– AUDIO 流改變。 – 取消卡拉 OK 模式。 – 將原唱音量控制模式設定爲開。
• 播放只錄製一種引導歌聲的 DVD VIDEO 時，選擇
[1]。
選擇計分模式 （計分模式）
當打開卡拉 OK 模式時，可以使用計分模式。 分數是比較您的聲音與音源後計算出。
1 按 DISPLAY 鍵。
出現控制菜單顯示。
• 控制菜單顯示有 2 頁。視音源而定，按兩次 DISPLAY 鍵選擇 [ 計分模式 ]。
2 反覆按X/x 鍵選擇 [ 計分模式]，
然後按 鍵。
出現 [ 計分模式 ] 選項。
3 反覆按 X/x 鍵選擇一項設定。
預設設定有下劃線。
• [容易]
• [ 普通 ]：進階或職業水平。
• [ 示範 ]：示範模式。
：初學者或中等水平。
每首歌曲連續顯示高分。
4 按鍵。 5 開始播放音樂。 6 在以卡拉 OK 模式唱歌前，按 SCORE 鍵。
電視機螢幕上出現上一個最高分數。
7 唱歌超過一分鐘後，再按一次SCORE鍵來觀
看分數。
評分標準爲 0 到 99。 分數顯示五秒，在顯示期間系統會進入
暫停模式。

使用聲音效果

增強低音頻率
您可以增強低音頻率。
按 DYNAMIC BASS 鍵。
低音頻率被有效增強。
關閉聲音效果
再按一次 DYNAMIC BASS 鍵。
• 系統關閉時，最高分數會重新設定。
• 當按某些遙控鍵時，可能取消計分模式功能。
• 在某些情況中，可能無法使用計分模式。
• 系統關閉時，[ 計分模式] 設定會自動變更爲 [容
易]。
CT
60
Page 61

使用睡眠定時器

更改前面板顯示幕的亮
您可以將系統設定爲在預設的時間關閉，這 樣您便能聽著音樂入睡。預設時間可以以 1 或10分鐘遞增。
1 按 SYSTEM MENU 鍵。 2 反覆按 X/x 鍵，直至前面板顯示幕中出現
“SLEEP”，然後按 鍵或 c 鍵。
3 按 X/x 鍵選擇一項設定。
分鐘顯示 （剩餘時間）如下改變：
SLEEP 90M y SLEEP 80M y SLEEP 70M
YY
SLEEP OFF y SLEEP 10M .....SLEEP 60M
• 按預設號碼，您可以選擇剩餘時間。在此情 況下，預設時間可以以 1 分鐘遞增。
4 按鍵。
進行設定，“SLEEP”在前面板顯示幕上 亮起。
度
前面板顯示幕的亮度可以設定爲 2 個等級。
1 按 SYSTEM MENU 鍵。 2 反覆按 X/x 鍵，直至前面板顯示幕中出現
“DIMMER”，然後按 鍵或 c 鍵。
3 按 X/x 鍵選擇前面板顯示幕的亮度。
預設設定有下劃線。
•“DIMMER OFF”
•“DIMMER ON”：前面板顯示幕變暗。
4 按鍵。
設定完成。
5 按 SYSTEM MENU 鍵。
系統菜單關閉。
5 按 SYSTEM MENU 鍵。
系統菜單關閉。
更改剩餘時間
從步驟 1 重新開始。
取消睡眠定時器功能
在步驟 3 中選擇 “SLEEP OFF”。
：變亮。
其他操作
61
CT
Page 62

使用DIGITAL MEDIA PORT 轉接器

（墨西哥和拉丁美洲機型除外）

通過 DIGITAL MEDIA PORT （DMPORT）轉 接 器，可以使用便攜式音源或電腦欣賞聲音。 通過連接 DIGITAL MEDIA PORT 轉接器，您可 以使用連接到本系統的裝置欣賞聲音。 可以使用的 DIGITAL MEDIA PORT 轉接器因區 域各不相同。 有關連接 DIGITAL MEDIA PORT 轉接器的詳 細說明，請參閲 “連接其他裝置”（第 27 頁）。
• 切勿連接 DIGITAL MEDIA PORT 轉接器除外的轉接 器。
• 當電源打開時，切勿將 DIGITAL MEDIA PORT 轉接 器連接到本機，或讓 DIGITAL MEDIA PORT 轉接器 與本機斷開。
• 視DIGITAL MEDIA PORT轉接器（不提供）的類型， 圖像也會輸出。在此情況下，無論視頻訊號種類 爲何，系統只能輸出複合視頻訊號。
播放連接到系統的裝置
1 反覆按 FUNCTION 鍵，直至前面板顯示幕中
出現 “DMPORT”。
2 開始播放連接的裝置。
在系統或連接的電視機上播放連接裝置 的聲音與圖像。 有關詳細使用說明，請參閱 DIGITAL MEDIA PORT 轉接器（不提供）的使用說 明書。
• 視DIGITAL MEDIA PORT轉接器（不提供）的類型， 您可以使用遙控器或本機上的按鍵操作連接的裝 置。下圖顯示可在此情況下使用的按鍵示例。
./>
H
X
x
• 使用便攜式音源聆聽 MP3 或其他壓縮音樂時，可 以增加音量。反覆按 SOUND FIELD 鍵，直至前面 板顯示幕上出現 “A.F.D. STD”。若要取消，則 選擇 “A.F.D. STD”除外的設定。
CT
62
Page 63

關閉本機按鈕

（兒童鎖）

您可以關閉本機上的按鈕 （"/1 除外）防止 操作不當，例如：兒童惡作劇 （兒童鎖功 能）。 當兒童鎖功能啓動時，本機的按鈕會上鎖，
“ ”會在前面板顯示幕上亮起。（您可
以用遙控器操作系統。）
• 當你在兒童鎖功能打開時操作本機按鈕，前面板 顯示幕上出現 “CHILD LOCK”。
1 按 SYSTEM MENU 鍵。 2 反覆按 X/x 鍵，直至前面板顯示幕中出現
“CHILD LOCK”，然後按 鍵或 c 鍵。
3 按 X/x 鍵選擇一項設定。
預設設定有下劃線。
•“關”
：兒童鎖功能關閉。
•“開”：兒童鎖功能打開。
4 按鍵。
設定完成。
5 按 SYSTEM MENU 鍵。
系統菜單關閉。
其他操作
• 您可以按住 x 鍵超過 5 秒啓動兒童鎖功能
（“ ”在前面板顯示幕上亮起）。
若要取消，按住 x 超過 5 秒，“ ”從前面 板顯示幕上消失。
63
CT
Page 64

進階設定和調整

鎖定光碟

（用戶鎖定、視聽者控制）

您可以對所需光碟設定兩種播放限制。
• 用戶鎖定 您可以設定播放限制，使系統不播放不合 適的光碟。
• 視聽者控制 有些DVD VIDEO的播放可以根據預先確定的 等級，如使用者年齡來加以限制。場面可能 被阻擋或用其他場面進行替換。
用戶鎖定和視聽者控制使用相同的密碼。
防止播放特定光碟 [ 用戶鎖定 ]
您可以對多達40 張光碟設定相同的用戶鎖定 密碼。當您設定第 41 張光碟時，第一張光碟 則被取消。
1 放入您要鎖定的光碟。
如果光碟正在播放，按 x 鍵停止播放。
2 當系統處於停止模式中時按 DISPLAY
鍵。
出現控制菜單顯示。
3 按X/x鍵選擇 [視聽者控制]，然後
按鍵。
出現 [ 視聽者控制 ] 選項。
4 按 X/x 鍵選擇[開t]，然後按 鍵。
x 如果您還沒有輸入密碼
出現用於登入新密碼顯示。
使用數字鍵輸入 4 位數密碼，然後按
鍵。
出現確認密碼顯示。
x 當您已經登入了一個密碼
出現輸入密碼顯示。
5 使用數字鍵輸入或重新輸入4位數密碼，然
後按 鍵。
出現 [ 用戶鎖定功能已設定。]，並且電 視機畫面返回控制菜單顯示。
關閉用戶鎖定功能
1 請按照“防止播放特定光碟 [ 用戶鎖定 ]”的
步驟1至3進行操作。
2 按 X/x 鍵選擇[關t]，然後按 鍵。 3 使用數字鍵輸入 4 位數密碼，然後按 鍵。
播放已設定用戶鎖定的光碟
1 插入已設定用戶鎖定的光碟。
出現 [ 用戶鎖定 ] 顯示。
64
CT
Page 65
2 使用數字鍵輸入 4 位數密碼，然後按 鍵。
系統準備播放。
• 如果您忘記了密碼，在[用戶鎖定] 顯示要求您輸 入密碼時用數字鍵輸入六位數 “199703”，然後 按 鍵。顯示幕中將要求您輸入新的 4 位數密 碼。
對兒童的限制播放 [ 視聽者控制 ]
（僅適用於 DVD）
有些 DVD VIDEO 的播放可以根據預先確定的 等級，如使用者年齡來加以限制。[ 視聽者 控制 ] 功能允許您設定播放限制等級。
1 當系統處於停止模式中時按 DISPLAY
鍵。
出現控制菜單顯示。
2 按X/x鍵選擇 [視聽者控制]，然後
按鍵。
出現 [ 視聽者控制 ] 選項。
x 當您已經登入了一個密碼
出現輸入密碼顯示。
4 使用數字鍵輸入或重新輸入 4 位數密碼，
然後按 鍵。
出現設定播放限制等級顯示。
進階設定和調整
5 按 X/x 鍵選擇[標準]，然後按 鍵。
顯示 [ 標準 ] 選項。
3 按X/x鍵選擇[播放機t]，然後按 鍵。
x 如果您還沒有輸入密碼
出現用於登入新密碼顯示。
使用數字鍵輸入 4 位數密碼，然後按
鍵。
出現確認密碼顯示。
6 按 X/x 鍵選擇一個地理區域作爲播放限制
等級，然後按 鍵。
地區已選擇。 如果您選擇了 [ 其他 t]，則使用數字
鍵選擇並輸入 “視聽者控制區域代碼一 覽表”（第 87 頁）表格內的標準代碼。
續
65
CT
Page 66
7 按 X/x 鍵選擇 [ 水平 ]，然後按 鍵。
顯示 [ 水平 ] 選項。
8 按 X/x 鍵選擇您想要的水平等級，然後按
鍵。
視聽者控制設定完成。
值越低，限制越嚴格。
關閉視聽者控制功能
在步驟8中將[水平]設定爲[關]。
播放已設定視聽者控制的光碟
1 插入光碟並按 H 鍵。
出現輸入密碼顯示。
2 使用數字鍵輸入 4 位數密碼，然後按 鍵。
系統開始播放。
更改密碼
1 當系統處於停止模式中時按 DISPLAY
鍵。
出現控制菜單顯示。
2 按X/x鍵選擇 [視聽者控制 ]，然後
按鍵。
出現 [ 視聽者控制 ] 選項。
3 按 X/x 鍵選擇[改變密碼t]，然後按
鍵。
出現輸入密碼顯示。
4 使用數字鍵輸入 4 位數密碼，然後按
鍵。
5 使用數字鍵輸入新的 4 位數密碼，然後按
鍵。
6 若要確認您的密碼，使用數字鍵重新輸入
密碼，然後按 鍵。
如果您輸入密碼時發生錯誤
在按 鍵前按 C 鍵，並輸入正確數字。
• 如果您忘記了密碼，取出光碟並重複 “防止播放 特定光碟 [ 用戶鎖定 ]”中的步驟 1 至 3。當您被 要求輸入密碼時，用數字鍵輸入 “199703”，然 後按 鍵。顯示幕中將要求您輸入新的 4 位數密 碼。輸入新的 4 位數密碼後，將光碟重新放入本 機並按 H 鍵。當出現用於輸入密碼顯示時，請 輸入您的新密碼。
• 當您播放沒有視聽者控制功能的光碟時，則無法 在本系統上限制播放。
• 視光碟而定，您可能會在播放光碟時被要求更改 視聽者控制等級。在此情況下，請輸入您的密 碼，然後更改水平等級。如果取消了重續播放模 式，則限制水平恢復到先前的等級。
CT
66
Page 67

所在空間的最佳環繞聲

（揚聲器架構）

視所在空間的形狀而定，可能有一些揚聲器 無法安裝。爲了使環繞聲效果提升到最高， 建議您先決定揚聲器位置。
1 反覆按 FUNCTION 鍵，直至前面板顯示幕中
出現 “DVD”。
2 當系統處於停止模式中時按 DISPLAY
鍵。
出現控制菜單顯示。
3 按X/x鍵選擇 [揚聲器架構]，然後
按鍵。
• [ 無中置 ]：安裝前置揚聲器和後置揚 聲器時。
• [ 無後置 ]：安裝中置揚聲器和前置揚 聲器時。
4 按 X/x 鍵選擇 [ 揚聲器架構 ]，然後按
鍵。
出現 [ 揚聲器架構 ] 選項。
5 按 C/c 鍵選擇一項設定。
• [ 標準 ]：全部揚聲器正常安裝時。
• [ 僅前置 ]：安裝前置揚聲器時。
• [ 全部前置 ]：將所有揚聲器都安裝於
聆聽位置前方時。
• [ 全部前置 - 無中置 ]：將前置和後 置揚聲器安裝於聆聽位置前方時。
進階設定和調整
• 當您安裝無線組件 WAHT-SD1 （不提供）時， 則出現 [ 標準（無線）]（台灣機型除外）。
續
67
CT
Page 68
• [ 第二間 ]：將前置揚聲器和後置揚聲 器安裝於不同的空間。
• 在其他房間內的揚聲器聲音與前置和後置揚
聲器的聲音相同。
• 當您安裝無線組件 WAHT-SD1 （不提供）時，
出現 [ 標準 （有線）] （台灣機型除外）。
• 前面板顯示幕上顯示所選擇的[ 揚聲器架構 ]。它 沒有顯示輸出聲音的揚聲器。
• 改變[揚聲器設定]的[連接]設定後，[ 揚聲器架 構]設定返回[標準]。
6 按鍵。
進行設定。
7 按X/x鍵選擇[是]或[不]，然後按 鍵。
• [ 是 ]：繼續進行 [ 自動校正 ]，請參 閱 “自動校正適當設定”（第 69 頁） 的步驟 4。
• [ 不 ]：離開 [ 揚聲器架構 ]。
• 爲了在改變揚聲器位置後能欣賞環繞聲，建議您
先設定 [ 揚聲器架構 ]，然後再設定[ 自動校正 ]。
• 若要設定[ 自動校正]，必須連接隨附的校正麥克 風。
CT
68
Page 69

自動校正適當設定

（自動校正）

D. C. A. C. （數位電影院自動校正）可以 自動設定適當的環繞聲。
• 當 [ 自動校正 ] 開始時，會發出很大的測試聲音。 您無法降低音量。請注意不要吵到兒童和鄰居。
1 反覆按 FUNCTION 鍵，直至前面板顯示幕中
出現 “DVD”。
2 當系統處於停止模式中時按 DISPLAY
鍵。
出現控制菜單顯示。
3 按X/x鍵選擇 [揚聲器架構]，然後
按鍵。
4 按X/x 鍵選擇 [自動校正 ]，然後按 鍵。
出現 [ 自動校正 ] 選項。
AUDIO IN / MIC 1 /
A.CAL MIC
校正麥克風
進階設定和調整
5 按 X/x 鍵選擇[是]，然後按 鍵。
校正開始。
將校正麥克風連接到前面板上的 A.CAL MIC 插孔，然後使用三腳架等（不提供） 將校正麥克風設定至聽力水平。每個揚 聲器的前方應該面對校正麥克風，而且 揚聲器和校正麥克風之間不要有障礙 物。測量期間保持安靜。
• 避免在測量區域內以及在測量期間（約三分 鐘）發出聲音，以免測量失敗。進行測量時， 測試訊號會從揚聲器輸出。
• 安裝系統的房間情況可能會影響測量結果。
• 如果出現錯誤訊息，請按照訊息指示，然後
選擇[是]。 在下列情況下，會出現錯誤訊息：
– 校正麥克風未連接。 – 前置揚聲器未正確連接。 – 後置揚聲器未正確連接。 – 前置與後置揚聲器未正確連接。
續
69
CT
Page 70
– 校正麥克風附近太多雜音。 – 校正麥克風超載。
6 按 C/X/x/c 鍵選擇[是]或[不]，然後按
鍵。
x 測量正確完成。
斷開校正麥克風的連接，然後選擇 [ 是 ]。測量結果完成。
x 測量未正確完成。
請按照訊息指示，然後選擇 [ 是 ] 再試 一次。

使用設定顯示

利用設定顯示，可對圖像和聲音等項目進行 多種調整。 關於設定顯示項目的一覽表，請參閱第 95 頁。 視該國家的機型而定，顯示項目會有不同。
• 儲存在光碟中的播放設定比設定顯示設定具有優 先權，並且不是全部所描述的功能都有效。
1 反覆按 FUNCTION 鍵，直至前面板顯示幕中
出現 “DVD”。
2 當系統處於停止模式中時按 DISPLAY鍵。
出現控制菜單顯示。
3 按 X/x 鍵選擇 [ 設定 ]，然後按
鍵。
出現[設定]選項。
4 按 X/x 鍵選擇[常規]，然後按 鍵。
出現設定顯示。
• 您可以檢查聆聽位置與各個揚聲器之間的距離是 否正確。請參閱第 75 頁。
• 進行自動校正功能時：
– 切勿關閉電源。 – 切勿按任何鍵。 – 切勿改變音量。 – 切勿改變功能。 – 切勿更換光碟。 – 切勿置入或退出光碟。 – 切勿斷開校正麥克風的連接。
• 由於系統不執行低音揚聲器校正，因此 [ 低音揚
聲器 ] 的測量永遠爲 [ 是 ]。
CT
70
5 按 X/x 鍵從顯示的列表中選擇設定項目：
[語言設定]，[畫面設定]，[個人設定] 或 [ 揚聲器設定 ]。然後按 鍵。
設定項目被選擇。 例如 :[ 畫面設定 ]
所選擇的項目
設定項目
Page 71
6 使用 X/x 鍵選擇一個項目，然後按 鍵。
出現選擇項目的選項。 例如：[ 電視機形式 ]

設定顯示或聲音軌跡語 言

[ 語言設定 ]

利用 [ 語言設定 ] 可以爲螢幕顯示或聲音軌 跡設定各種語言。
選項
7 使用 X/x 鍵選擇設定，然後按 鍵。
設定被選擇，設定完成。
所選擇的設定
復原 [ 設定 ] 的全部設定
1 在步驟 4 中選擇 [ 重新設定 ]，然後按 鍵。 2 使用 X/x 鍵選擇[是]。
您也可以在此選擇 [ 不 ] 退出此過程，並 返回控制菜單顯示。
3 按鍵。
71 至 77 頁上解釋的全部設定將返回預設 設定。由於重新設定系統時需要幾秒鐘才 能完成，所以在此期間切勿按 [/1 鍵。
• 重新設定後打開系統並且本機中沒有光碟時，電 視機螢幕上會出現指南資訊。若要進行快速設定
（第 18 頁） ，按 鍵，若要返回正常螢幕，按
CLEAR 鍵。
在設定顯示中選擇 [ 語言設定 ]。詳細說明， 請參閱 “使用設定顯示”（第 70 頁）。
x [ 畫面顯示語言 ] （螢幕顯示）
切換電視機螢幕上的顯示語言。
x [ 選單語言 ] （僅適用於 DVD VIDEO）
您可以選擇所需要的光碟菜單語言。
x [ 聲音語言 ] （僅適用於 DVD VIDEO）
切換聲音軌跡語言。 當您選擇 [ 原文 ] 時，將選擇光碟中具有優 先權的語言。
x [ 字幕語言 ] （僅適用於 DVD VIDEO）
切換 DVD VIDEO 上錄製的字幕語言。 當您選擇 [ 聲音連動 ] 時，字幕語言將根據 您所選擇的聲音軌跡語言而改變。
• 如果您在[選單語言]、[聲音語言]和[字幕語言]
中選擇[其他t]，請從“語言代碼一覽表”（第 87 頁）中選擇一個語言代碼，並使用數字鍵輸入 此代碼。
• 當您在[選單語言]、[聲音語言]或[字幕語言]中 選擇一種語言，而該語言並未錄製在 DVD VIDEO 中，則將自動選擇一種錄製的語言 （視光碟而 定，語言可能無法被自動選擇）。
進階設定和調整
71
CT
Page 72

顯示設定

[ 畫面設定 ]

根據連接的電視機選擇設定。
在設定顯示中選擇 [ 畫面設定 ]。詳細說明， 請參閱 “使用設定顯示”（第 70 頁）。 預設設定有下劃線。
x [ 電視機形式 ]
選擇所連接電視機的縱橫比 （4:3 標準或寬 螢幕）。
[16:9]
[4:3 信箱形式 ]
[4:3 全景掃描 ]
[16:9]
[4:3 信箱形式 ]
當您連接寬螢幕電視機或帶寬 螢幕模式功能電視機時選擇此 項。
當連接 4:3 螢幕電視機則選擇此 項。顯示寬螢幕圖像時，電視機 螢幕頂部和底部有黑帶。
當連接 4:3 螢幕電視機則選擇此 項。在整個螢幕上自動顯示寬畫 面，並切除超出螢幕部分。
• 視 DVD 而定，可能自動選擇 [4:3 信箱形式 ] 代替 [4:3 全景掃描 ]，反之亦然。
x [YCBCR/RGB (HDMI)]
選擇從 HDMI OUT插孔輸出的 HDMI訊號種類。
YCBCR]
[
[RGB]
• 如果播放畫面失真，將 [YCBCR] 設定爲 [RGB]。
• 如果HDMI OUT插孔連接到具備DVI插孔的設備，即
使您選擇 [YC
輸出 YCBCR 訊號。
輸出 RGB 訊號。
BCR]，[RGB] 訊號仍然會自動輸出。
x [ 彩色系統 （VIDEO CD）]
（僅適用於亞洲、澳洲和中東機型）
播放 VIDEO CD 時選擇彩色系統。
[自動]
[PAL]
[NTSC]
• 您無法改變光碟自身的彩色系統。
• 您可以根據連接的電視機改變系統的彩色系統
（第 17 頁）。
以光碟的系統 PAL 或 NTSC 輸出 視頻訊號。如果您的電視機是 DUAL 系統，請選擇 [ 自動 ]。
改變 NTSC 光碟的視頻訊號，並 以 PAL 系統輸出此訊號。
改變 PAL 光碟的視頻訊號，並以 NTSC 系統輸出此訊號。
x [屏幕節能]
當您將系統滯留在暫停或停止模式達 15 鐘，或者當您播放 CD、DATA CD （MP3 聲音） 或 DATA DVD （MP3 聲音）超過 15 分鐘，則將 出現屏幕節能圖像。屏幕節能功能能幫助防止 顯示設備損壞 （重影）。按任何鍵 （如：
H
鍵），取消屏幕節能。
分
72
CT
[4:3 全景掃描 ]
[開]
[關]
打開屏幕節能。
關閉屏幕節能。
Page 73
x [ 背景畫面 ]
在停止模式或播放 CD、DATA CD（MP3 聲音） 或 DATA DVD
（MP3 聲音）時選擇電視機螢幕
上的背景顏色或圖像。
[封套畫面圖像]
[圖形]
[藍色]
[黑色]
出現封套畫面圖像（靜止圖 像），但僅限於光碟（CD-EXTRA 等）上已經錄製了封套畫面圖 像。如果光碟中未含封套畫面， 則出現[圖像]畫面。
出現儲存在系統中的預設圖 像。
背景色彩爲藍色。
背景色彩爲黑色。
x [ 黑色電平 ]
（僅適用於北美、墨西哥和拉丁美洲機型）
選擇除 COMPONENT VIDEO OUT/HDMI OUT 插孔 以外的插孔輸出的視頻訊號的黑色電平 （設 定等級）。
[開]
[關]
將輸出訊號的黑色電平設定爲 標準等級。
降低標準黑色電平。當圖像太 白時使用此項。
x [BLACK LEVEL (COMPONENT OUT)]
（僅適用於北美、墨西哥和拉丁美洲機型）
選擇 COMPONENT VIDEO OUT 插孔輸出的視頻 訊號的黑色電平 （設定等級）。 當系統輸出逐行訊號時，您無法選擇此項， 並且此設定無效。
x [4:3 輸出 ]
僅當[畫面設定]中的[電視機形式]設定 爲 [16:9] 時，此設定有效 （第 72 頁）。調 節此設定以觀看 4:3 縱橫比逐行訊號。如果 您可以在與逐行格式 （525p/625p）相容的 電視機上改變縱橫比，則在電視機上改變設 定，而不在系統上改變。請注意，此設定僅 對於 HDMI 連接或從 COMPONENT VIDEO OUT 插 孔輸出的逐行訊號有效。
• 僅當使用 VIDEO FORMAT 選擇“PROGRESSIVE”時， 此設定有效（第25頁）。
[ 全屏幕 ]
[普通]
當您可以在電視機上改變縱橫 比時，選擇此設定。
當您無法在電視機上改變縱橫 比時，選擇此設定。在圖像的左 右兩側出現有黑帶的 16:9 縱橫 比訊號。
16:9 縱橫比電視機
進階設定和調整
[關]
[開]
將輸出訊號的黑色電平設定爲 標準等級。
提高標準黑色電平。當圖像太 黑時使用此項。
73
CT
Page 74

個人設定

[ 個人設定 ]
使用此項來設定與播放相關的設定和其他設 定。
在設定顯示中選擇 [ 個人設定 ]。詳細說明， 請參閱 “使用設定顯示”（第 70 頁）。 預設設定有下劃線。
• 當此項目設定爲[自動]，語言可能改變。[聲音軌 跡選擇 ] 設定比 [ 語言設定 ] 中的 [ 聲音語言 ] 設定有更高的優先權（第 71 頁）。（視光碟而定， 此功能可能不起作用。）
• 如果PCM、DTS、Dolby Digital聲音和 MPEG 聲音軌 跡有相同數量的聲道，系統按照 PCM、DTS、Dolby Digital 聲音和 MPEG 聲音軌跡順序選擇。
x [多重光碟續播 ]（僅適用於DVD VIDEO/VIDEO CD）
打開或關閉多重光碟續播設定。
x [HDMI 控制 ]
打開或關閉 HDMI 控制功能。當使用 HDMI 導 線連接系統與電視機時，可使用此功能。有 關此功能的詳細說明，請參閱 HDMI CONTROL Guide （另外提供）。
[關]
[開]
• 在電視機HDMI沒有連接的情況下設定爲 [開] 時， 會出現[請確認HDMI連接]，您不能設定爲 [ 開 ]。
將 HDMI 控制功能設定爲關。
將 HDMI 控制功能設定爲開。 您可以共同操作使用 HDMI 導線
連接的裝置。
x [ 暫停模式 ] （僅適用於 DVD VIDEO/DVD-R/ DVD-RW）
選擇暫停模式中的圖像。
[自動]
[幀]
無抖動輸出包含動態運動物體 的圖像。通常選擇此項。
以高解析度輸出包含非動態運 動物體的圖像。
x [ 聲音軌跡選擇 ] （僅適用於 DVD VIDEO）
當播放錄製了多聲音格式 （PCM、DTS、MPEG 聲音或 Dolby Digital 格式）的 DVD VIDEO 時，有最多數量聲道的聲音軌跡有優先權。
[開]
[關]
最多將 40 片光碟的續播設定儲 存在記憶體中。
不將續播設定儲存在記憶體 中。僅對本機當前光碟在續播 點重新開始播放。
x [音頻動態範圍控制]（僅適用於 DVD VIDEO）
縮小聲音軌跡的動態範圍。 在深夜以低音量觀看電影非常有效。
[關]
[標準]
[低頻增強]
動態範圍無壓縮。
用此種由錄製技術人員預期的 動態範圍再現聲音軌跡。
動態範圍完全壓縮。
x [HDMI 聲音 ]
選擇從 HDMI OUT 插孔輸出的聲音的輸出狀 態。
[關]
[開]
• 當您使用 HDMI 導線連接本機和電視機，並選擇 [開]時，DYNAMIC BASS、MOVIE/MUSIC 和聲場不 套用於從電視機中輸出的聲音。
聲音不從 HDMI OUT 插孔輸出。
通過將 Dolby Digital、DTS 或 96 kHz/24 位元 PCM 訊號轉換爲 48 kHz/16 位元 PCM 來輸出聲音 訊號。
x [DivX]
顯示本系統的註冊代碼。 詳細資訊，請瀏覽 http://www.divx.com 網站。
74
CT
[關]
[自動]
無優先權。
有優先權。
Page 75

揚聲器設定

[ 揚聲器設定 ]
爲獲得最佳環繞聲效果，設定揚聲器的連接 和距收聽位置的距離。然後使用測試音調將 揚聲器音量電平和平衡調節到相同等級。
設定顯示中選擇 [ 揚聲器設定 ]。詳細說明， 請參閱 “使用設定顯示”（第 70 頁）。 預設設定有下劃線。
x [ 視聽距離 （前置揚聲器）]
下圖所示相對聆聽位置的揚聲器預設視聽距 離設定。 使用快速設定設定視聽距離時 （第 18 頁）， 自動顯示設定。
3)
1.0 - 7.0 m
0.0 - 7.0 m
2)
在更改設定時返回預設設定
選擇項目，然後按 CLEAR 鍵。請注意，僅 [ 連接 ] 設定不返回預設設定。
x [連接]
如果您未連接中置或後置揚聲器，請設定 [ 中置揚聲器]和[後置揚聲器]參數。由 於前置揚聲器和低音揚聲器設定是固定的， 因此您無法更改。
[ 前置揚聲器 ]
[ 中置揚聲器 ]
[ 後置揚聲器 ]
[ 低音揚聲器 ]
• 改變[ 連接] 設定後，[揚聲器架構 ]設定返回 [ 標 準]。
[有]
[有]：通常選擇此項。 [ 無 ]：如果未使用中置揚聲器
則選擇此項。
[有]：通常選擇此項。 [ 無 ]：如果未使用後置揚聲器
則選擇此項。
[有]
[左/右]
1)
3.0 m
[ 中置揚聲器 ]
1)
3.0 m
（在 [連接 ] 設定
中將 [ 中置揚聲 器]設定爲[有] 時出現。）
1)
當進行快速設定時（第18頁），預設設定被改變。
2)
北美機型爲 0.0 到 6.9 m。
3)
北美機型爲 0.9 到 6.9 m。
從聆聽位置到前置揚聲器的距 離可以設定在 1.0 到 7.0m 圍內。
中置揚聲器的距離最多可以從 前置揚聲器距離向聆聽位置靠 近 1.6 m。
3)
範
進階設定和調整
續
75
CT
Page 76
x [ 視聽距離 （後置揚聲器）]
下圖所示相對聆聽位置的揚聲器預設視聽距 離設定。 使用快速設定設定視聽距離時 （第 18 頁）， 自動顯示設定。
2)
0.0 - 7.0 m
您移動揚聲器後，請務必在設定顯示中更改 數值。
[左/右]
1)
3.0 m
（在[連接]設定中
將[後置揚聲器]設 定爲 [ 有 ] 時出 現。）
1)
當進行快速設定時（第18頁），預設設定被改變。
2)
北美機型爲 0.0 到 6.9 m。
• 如果所有前置和後置揚聲器未放置在與您聆聽位 置相等距離的位置，請根據最靠近的揚聲器設定 距離。
• 請勿將後置揚聲器放置在距您聆聽位置的距離大 於前置揚聲器距離的位置。
• 視輸入流而定，[ 視聽距離 ] 設定可能無效。
後置揚聲器的距離最多可以 從前置揚聲器距離向聆聽位 置靠近 5.0 m。
x [ 音量調整 （前置揚聲器）]
[左/右]
0.0 dB
[ 中置揚聲器 ]
0.0 dB
（在[連接]設定
中將[中置揚聲 器]設定爲[有] 時出現。）
[ 低音揚聲器 ]
0.0 dB
在 -6.0 dB 和 0.0 dB 之間設 定。
在 -6.0 dB 和 +6.0 dB 之間設 定。
在 -6.0 dB 和 +6.0 dB 之間設 定。
x [ 音量調整 （後置揚聲器）]
[左/右]
0.0 dB
（在[連接]設定
中將[後置揚聲 器]設定爲[有] 時出現。）
在 -6.0 dB 和 +6.0 dB 之間設 定。
一次調節所有揚聲器音量
旋轉本機上的 VOLUME 控制器，或按遙控器上 的 VOLUME +/- 鍵。
x [測試音調]
揚聲器將發出測試音調以調節 [ 音量調整
（前置揚聲器）] 和 [ 音量調整 （後置揚聲
器）]。
[關]
揚聲器不發出測試音調。
[開]
調節電平時，測試音調依次從每個揚聲 器發出。當您選擇一個 [ 揚聲器設定 ] 項目，每個揚聲器按順序發出測試音 調。
76
CT
Page 77
使用測試音調調節揚聲器電平
1 當系統處於停止模式中時按 DISPLAY
鍵。
出現控制菜單顯示。
2 按 X/x 鍵選擇 [ 設定 ]，然後按
鍵。
出現 [ 設定 ] 選項。
3 按 X/x 鍵選擇[常規]，然後按 鍵。
出現設定顯示。
4 反覆按 X/x鍵選擇 [ 揚聲器設定 ]，然後按
鍵或 c 鍵。
5 反覆按 X/x 鍵選擇 [ 測試音調 ]，然後按
鍵或 c 鍵。
6 反覆按 X/x 鍵選擇 [ 開 ]，然後按 鍵。
您可以依次從各揚聲器聽到測試音調。
7 從您的聆聽位置，使用 C/X/x/c 鍵調節
[ 音量調整（前置揚聲器）] 值或 [ 音量調 整 （後置揚聲器）] 值。
只有您正在調節的揚聲器發出測試音 調。
8 當結束調節時按 鍵。 9 反覆按 X/x 鍵選擇 [ 測試音調 ]，然後按
鍵。
10 反覆按 X/x 鍵選擇 [ 關 ]，然後按 鍵。

返回預設設定

您可以將預設電臺等系統參數恢復到預設設 定。
A"/1
x
1 按 "/1 鍵打開系統。 2 同時按本機上的 x 鍵,A 鍵和 "/1 鍵。
前面板顯示幕上出現 “COLD RESET” ， 恢復到預設設定。
進階設定和調整
• 測試音調訊號不從 HDMI OUT 插孔輸出。
77
CT
Page 78

附加資訊

注意事項

關於電源
• 如果您打算長期不使用本機，請拔掉本機的電源 插頭。若要拔掉電源線，請抓住插頭拔，切勿拉 電線。
關於放置
• 請將本系統放在通風良好的地方，以防止系統內 積熱。
• 長時間以大音量使用，機殼會變熱。這不是故 障。但請避免觸摸機殼。切勿將本機放在通風不 良的地方，否則可能造成過熱。
• 切勿在系統上放置任何東西，以免阻塞通風槽。 本系統配有大功率放大器。如果通風槽阻塞，本 機會過熱並產生故障。
• 切勿將本機放在地毯、毯子等表面，或靠近窗 簾、綢緞等材料，以免阻塞通風孔。
• 切勿將本機安裝在靠近散熱器或排氣管等熱源附 近，或受陽光直射、多塵、有機械振動或衝擊的 地方。
• 切勿將本機安裝在傾斜的位置。本機設計爲在水 平位置上工作。
• 請將本機和光碟遠離帶強磁場的裝置，如微波爐 或大功率擴音器。
• 切勿在本機上放置重物。
關於操作
• 如果將本系統直接從寒冷的地方搬到溫暖的地 方，或放置在十分潮濕的房間，控制器內的鏡頭 會產生濕氣凝結。如果發生此現象，本系統可能 無法正常操作。此時，請取出光碟，並將本系統 在電源接通的狀態下放置半小時左右，直到濕氣 蒸發。
• 移動本系統時，請取出所有光碟。否則，光碟可 能會損壞。
• 若有任何異物掉落到機殼內，請拔下本機的電源 插頭，並經合格的專業人員檢查以後，方可繼續 使用。
關於調節音量
• 當收聽低電平輸入或無聲音訊號的部分時，請勿 將音量調大。否則，當播放到峰值電平部分時， 揚聲器可能損壞。
關於清潔
• 請用蘸有少量中性清潔劑的軟布擦拭機殼、面板 和控制器。切勿使用任何類型的砂紙、拋光粉或 溶液 （如酒精、汽油等）。 如果您有關於本系統的任何疑問或問題，請就近 與 Sony 經銷商聯絡。
關於清潔光碟、光碟 / 鏡頭清潔劑
• 切勿使用清潔光碟或光碟 / 鏡頭清潔劑（包括液 體或噴霧型） 。這些清潔劑可能會引起設備故 障。
關於您電視機的色彩
• 如果揚聲器造成電視機螢幕色彩不正常，請關閉 電視機，15 至 30 分鐘後再打開。若是色彩仍然 不正常，請將揚聲器放到遠離電視機的地方。
重要注意事項
注意：本系統能在您的電視機螢幕上一直保持 靜止視頻圖像或螢幕顯示圖像。如果您在電視 機上長時間顯示靜止視頻圖像或螢幕顯示圖 像，電視機螢幕可能會有永久性損傷的危險。 投影電視機尤其容易受此類損壞。
銘牌位於外殼底部 （僅適用於中國機型）。
關於移動本系統
移動系統之前，必須確定沒有插入光碟，並從電源 插座中拔掉交流電源線。
78
CT
Page 79

關於光碟注意事項 故障排除

關於操作光碟
• 爲了保持光碟清潔，請拿光碟的邊緣部分。 請勿觸摸光碟表面。
• 切勿在光碟上粘貼紙張或膠帶紙。
• 切勿將光碟放在直射陽光下，或如散熱管
等熱源附近，也勿將其留在停在直射陽光 下的汽車裡，因爲車內溫度會升到很高。
• 播放完畢後，請將光碟放在光碟盒內保存。
關於清潔
• 播放之前，請用乾淨的布擦拭光碟。 請從中心向外擦拭光碟。
• 切勿使用汽油、稀釋劑、市售清潔劑，或用 於乙烯 LP 的防靜電噴霧劑。
本系統只能播放標準圓形光碟。使用非標準 也非圓形光碟 （如卡片形、心形或星形）可 能會造成故障。
切勿使用帶有附件，如標籤或圓環的光碟。
在使用此系統時，如遇到以下任何疑難問 題，在要求維修前先使用故障排除指南幫助 解決故障。如果無法解決問題，請就近與 Sony 經銷商聯絡。 請注意，如果服務人員在維修時更換了部分 部件，應留下這些部件。
電源
無法打開電源。
• 檢查交流電源線是否連接牢固。
• 在 “STANDBY”從前面板顯示幕上消失後按
"/1。
如果 “PROTECTOR”和“PUSH POWER”交替出現在 前面板顯示幕中。
請按 "/1 鍵關閉系統，然後當“STANDBY”消失 後檢查下列項目。
• 揚聲器 + 和 - 導線是否短路？
• 是否使用規定的揚聲器？
• 系統的通風孔是否被阻擋？
檢查上述項目並解決所有問題後，打開系統電 源。如果在檢查上述所有項目後仍無法找到問 題的原因，請聯絡附近的 Sony 經銷商。
圖像
無圖像。
• 視頻連接線未連接牢固。
• 視頻連接線損壞。
• 本機未連接至正確的電視機輸入插孔（第 14、
23 頁）。
• 電視機尚未設定視頻輸入，以至無法觀看來自 系統的圖像。
• 您已經設定了逐行格式，但是您的電視機無法 接受逐行格式訊號。在此情況下，請將設定復 原至隔行格式 （預設設定）（第 25 頁）。
• 即使您的電視機能與逐 行格式 （525p/625p） 訊號相容，當您設定逐行格式時，圖像可能受 到影響。在此情況下，請將設定復原至隔行格 式 （預設設定）（第 25 頁）。
• 重新牢固連接連接線。
• 本機連接到 HDCP（高帶寬數位內容保護）不相
容的輸入設備 （前面板上 “HDMI”未亮起）。 請參閱第 90 頁。
• 如果 HDMI OUT 插孔用於視頻輸出，則按 VIDEO FORMAT 更改從 HDMI OUT 插孔輸出的視頻訊號 類型可能會解決此問題 （第 24 頁）。 使用 HDMI OUT 以外的視頻插孔連接電視機和 本機，並將電視機輸入切換至已連接的視頻輸 入，以便您可以看見畫面顯示。更改從 HDMI OUT 插孔輸出的視頻訊號類型，將電視機輸入
續
附加資訊
CT
79
Page 80
切換回 HDMI。如果仍未顯示圖像，請重複此步 驟並試著選擇其他選項。
• 您已經使用遙控器上的 VIDEO FORMAT 鍵選擇 “PROGRESSIVE”（前面板顯示幕中 “PROGRE”
亮起），雖然您的電視機無法接受逐行格式訊 號。在此情況下，斷開 HDMI 導線與本機的連 接，然後選擇 “INTERLACE”使 “PROGRE”關 閉。
• 如果來自 S VIDEO OUT 插孔的訊號失真，則按
VIDEO FORMAT 從 HDMI OUT 插孔將視頻訊號輸 出類型更改爲 [720 × 480p]
* （第 24 頁）。
* 視國家而定，可能出現 [720 × 576p]。
出現圖像干擾。
• 光碟髒或有瑕疵。
• 如果您的系統圖像輸出是通過您的錄影機到
達電視機，則某些 DVD 節目的防拷貝訊號會影 響圖像品質。如果您將本機直接連接到電視機 後仍然遇到問題，請嘗試將本機連接到電視機 的S視頻輸入（第23頁）。
即使您在[畫面設定]的[電視機形式]中設定了 縱橫比，圖像仍然無法充滿電視機螢幕。
• 光碟上的縱橫比是固定的。
電視機螢幕色彩不正常。
本系統的低音揚聲器與前置揚聲器爲磁屏蔽， 以防磁漏。但是在強磁場的情況下仍然有可能 發生磁漏。如發生此情況，請檢查下列項目：
• 如果揚聲器搭配 CRT 電視機或投影機使用，請
將揚聲器安裝在距離電視機至少 0.3 m 遠的位 置。
• 如果電視機螢幕色彩仍然不正常，請關閉電視
機，15 至 30 分鐘後再打開。
• 如果發出嘯叫聲，請將揚聲器重新放置在距離
電視機更遠的位置。
• 確認揚聲器附近沒有磁性物體（電視架上的磁
閂、保健裝置、玩具等等）。
聲音
無聲音。
• 揚聲器導線未連接牢固。
• 如果前面板顯示幕中顯示 “MUTING ON”，則
按遙控器上的 MUTING 鍵。
• 系統處於暫停或慢動作播放模式。按 H 鍵返
回正常播放模式。
• 正在執行快進或快倒。按 H 鍵返回正常播放
模式。
• 檢查揚聲器設定 （第 75 頁）。
• 連接至 HDMI OUT 插孔的裝置與聲音訊號格式
不符，若是這樣，請將 [ 個人設定 ] 中的 [HDMI 聲音]設定爲[開]（第74頁）。
沒有聲音從 HDMI OUT 插孔輸出。
• 將[個人設定]中的[HDMI聲音]設定爲[開]（第 74 頁）。
• HDMI OUT 插孔連接至 DVI（數位視頻介面）設 備 （DVI （數位視頻介面）插孔不接受聲音訊 號）。
• 嘗試以下方法：1 關閉系統再重新打開。 2 關閉所連接的設備再重新打開。 3 中斷再重 新連接 HDMI 導線。
左右聲音不平衡或顛倒。
• 檢查揚聲器和部件是否連接正確和牢固。
低音揚聲器沒有聲音。
• 檢查揚聲器連接和設定 （第 14、75 頁）。
• 將聲場設定爲 “A.F.D. STD
”（第33頁）。
聽到劇烈的交流聲或噪音。
• 檢查揚聲器和部件是否連接牢固。
• 檢查連接導線是否遠離變壓器或馬達，並至少
離開電視機或螢光燈 3 m。
• 將電視機遠離音頻裝置。
• 插頭和插孔髒了。用稍蘸酒精的布進行擦拭。
• 清潔光碟。
在播放 VIDEO CD、CD 或 MP3 時聲音失去立體聲效 果。
• 按 AUDIO 鍵將 [ 聲音 ] 設定爲 [ 立體聲 ]（第 41 頁）。
• 確保本機連接正確。
當您播放 Dolby Digital、DTS 或 MPEG 聲音音軌 時，難以聽到環繞效果。
• 確保聲場功能開啓
（第 33 頁）。
• 檢查揚聲器連接和設定 （第 14、75 頁）。
• 視DVD而定，輸出訊號可能不是完全5.1聲道。
即使聲音軌跡是以 Dolby Digital 或 MPEG 聲 音格式錄製，但也可能是單聲道或立體聲。
聲音僅從中置揚聲器傳出。
• 視光碟而定，聲音可能僅從中置揚聲器傳出。
中置揚聲器中沒有聲音。
• 檢查揚聲器連接和設定 （第 14、75 頁）。
• 確保聲場功能開啓
（第 33 頁）。
• 視播放源而定，中置揚聲器效果可能不顯著。
• 播放 2 聲道音源。
後置揚聲器中沒有聲音或只有很低音量的聲音。
• 檢查揚聲器連接和設定 （第 14、75 頁）。
• 確保聲場功能開啓
（第 33 頁）。
• 視播放源而定，後置揚聲器效果可能不顯著。
• 播放 2 聲道音源。
不輸出麥克風聲音。
• 選擇了 DVD 以外的功能。
• 麥克風未正確地連接至本機。
• 麥克風音量設定爲最小音量。
80
CT
Page 81
前面板顯示幕上顯示的揚聲器沒有輸出聲音。
• 前面板顯示幕上顯示所選擇的[揚聲器架構]。 它沒有顯示輸出聲音的揚聲器 （第 33、67 頁）。
操作
無法調入無線電電臺。
• 檢查天線連接是否牢固。如果需要，請調節天 線或連接外接天線。
• 電臺的訊號強度太弱（當採用自動調諧進行調 臺時）。使用直接調諧。
• 沒有預設電臺或預設的電臺已被消除（當採用 掃描預設電臺進行調臺時）。預設電臺（第 53 頁）。
• 按 DISPLAY 鍵，使前面板顯示幕中出現頻率。
遙控器不起作用。
• 遙控器和本機之間有障礙物。
• 遙控器和本機之間距離太遠。
• 遙控器未對準本機上的遙控感應窗。
• 遙控器電池電力不足。
無法播放光碟。
• 沒有插入光碟。
• 光碟顛倒。
播放面朝下插入光碟。
• 光碟托盤上的光碟歪斜。
• 系統無法播放 CD-ROM 等 （第 5 頁）。
• DVD 上地區代碼與系統不匹配。
• 本機內部有濕氣凝結，並可能損壞鏡頭。取出
光碟，讓本機電源打開擱置約半小時。
無法播放 MP3 聲音軌跡。
• DATA CD 不是按照符合 ISO 9660 Level 1/ Level 2 或 Joliet 的 MP3 格式錄製。
• DATA DVD 不是以符合 UDF（統一光碟格式）的 MP3 格式錄製的。
• MP3 聲音軌跡沒有 “.MP3”副檔名。
• 資料不是以 MP3 格式化，即使其副檔名爲
“.MP3”。
• 資料不是 MPEG1 Audio Layer 3 資料。
• 系統無法播放 MP3PRO 格式的聲音軌跡。
• [ 模式（MP3，JPEG）] 設定已經設定爲 [ 圖像
（JPEG）] （第 49 頁）。
• 如果您無法改變 [ 模式 （MP3，JPEG）] 設定， 請重新裝入光碟，或者關閉系統然後再開啓。
• DATA CD/DATA DVD 含有 DivX 視頻文件。
無法播放 JPEG 圖像文件。
• DATA CD 不是按照符合 ISO 9660 Level 1/ Level 2 或 Joliet 的 JPEG 格式錄製。
• DATA DVD 不是以符合 UDF（統一光碟格式）的 JPEG 格式錄製的。
• 文件的副檔名不是 “.JPEG”或 “.JPG”。
• 在普通模式中大於 3072（寬）× 2048（高），
或在主要用於網際網路 WEB 網站的逐行 JPEG 中超過 2000000 像素。
• 此圖像文件不符合電視機螢幕 （圖像被縮 小）。
• [ 模式（MP3，JPEG）] 設定已經設定爲 [ 聲音
（MP3）] （第 49 頁）。
• 如果您無法改變 [ 模式（MP3，JPEG）] 設定， 請重新裝入光碟，或者關閉系統然後再開啓。
• DATA CD/DATA DVD 含有 DivX 視頻文件。
MP3 聲音軌跡和 JPEG 圖像文件同時開始播放。
• 在 [ 模式（MP3，JPEG）] 中選擇了 [ 自動 ]（第 49 頁）。
無法播放 DivX 視頻文件。
• 文件不是以 DivX 格式創建。
• 文件的副檔名不是 “.AVI”或 “.DIVX”。
• DATA CD/DATA DVD 不是以符合 ISO 9660
Level 1/Level 2 或 Joliet/UDF 的 DivX 格式 創建的。
• DivX 視頻文件大於 720 （寬）× 576 （高）。
文件夾 / 軌跡 / 文件名稱的標題顯示錯誤。
• 系統只能顯示數字和字母表的字母。其他字元 均顯示爲 [*]。
光碟未從起始處開始播放。
• 選擇了編序播放、隨機播放或重複播放。 播放光碟之前，按 CLEAR 鍵取消這些功能。
• 選擇了重續播放。 在停止狀態下，按本機或遙控器上的 x 鍵，然 後開始播放 （第 36 頁）。
• 電視機螢幕上自動出現標題、DVD或 PBC菜單。
系統自動開始播放光碟。
• 此 DVD 具有自動播放功能。
播放自動停止。
• 有些光碟可能含有自動暫停訊號。當播放這類 光碟時，系統在自動暫停訊號處停止播放。
您無法操作某些功能，如停止、搜尋、慢動作播放 或重複播放。
• 視光碟而定，有可能無法進行上述某些操作。 參閱光碟附帶的使用說明書。
電視機螢幕上的訊息未以您想要的語言出現。
• 在設定顯示中，在[語言設定 ] 下的 [ 畫面顯示 語言]中選擇想要的螢幕顯示語言（第71頁）。
無法改變聲音軌跡語言。
• 正在播放的 DVD 上未錄製多語言軌跡。
• 該 DVD 禁止改變聲音軌跡語言。
無法改變字幕語言。
• 正在播放的 DVD 未錄製多語言字幕。
• 該 DVD 禁止改變字幕。
附加資訊
續
81
CT
Page 82
無法關閉字幕。
• 該 DVD 禁止關閉字幕。
無法改變角度。
• 正在播放的 DVD 未錄製多角度 （第 45 頁）。
• 該 DVD 禁止改變角度。
光碟無法退出，並且前面板顯示幕中出現
“LOCKED”。
• 聯絡您的 Sony 經銷商或當地授權的 Sony 服務 機構。
播放 DATA CD 或 DATA DVD 時，[ 數據錯誤 ] 出現 在電視機螢幕上。
• 您要播放的 MP3聲音軌跡/JPEG圖像文件/DivX 視頻文件損壞。
• 資料不是 MPEG1 Audio Layer 3 資料。
• JPEG 圖像文件格式與 DCF 不符。
• JPEG 圖像文件副檔名爲“.JPG”或“.JPEG”，
但不是 JPEG 格式。
• 您要播放的文件副檔名爲 “.AVI”或
“.DIVX”，但不是 DivX 格式，或是 DivX 格
式，但與 DivX Certified 說明檔不符。
系統工作不正常。
• 斷開電源插座和交流電源線的連接，幾分鐘後 再次連接。
當您按本機上的任何按鍵時，本機不會作用，
“CHILD LOCK”出現在前面板顯示幕上。
• 將兒鐘鎖功能設定爲關 （第 63 頁）。
HDMI 控制功能不起作用。
• 當“HDMI”沒有在前面板顯示幕上亮起時，檢 查 HDMI 連接 （第 23 頁）。
• 將 [ 個人設定 ] 中的 [HDMI 控制 ] 設定爲 [開]（第74頁）。
• 確認連接的裝置與 HDMI 控制功能相容。
• 檢查連接裝置的交流電源線是否連接牢固。
• 檢查連接裝置的 HDMI控制功能設定。請參閱裝
置的使用說明書。
• 如果更改HDMI連接、連接與斷開交流電源線或 停電，請將 [ 個人設定 ] 中的 [HDMI 控制 ] 設 定爲 [ 關 ]，然後將 [ 個人設定 ] 中的 [HDMI 控制]設定爲[開]（第74頁）。
• 有關 HDMI 控制功能的詳細說明，請參閱 HDMI CONTROL Guide （另外提供）。
當使用系統聲音控制功能時，沒有聲音從系統與 電視機上輸出。
• 將[個人設定]中的[HDMI聲音]設定爲[開]（第 74 頁）。
• 確認連接的電視機與系統聲音控制功能相容。
• 有關系統控制功能的詳細說明，請參閱 HDMI
CONTROL Guide （另外提供）。

自檢功能

（當顯示幕中出現字母 / 數字時）

當自檢功能啓動以防止系統故障時，電視機 螢幕或前面板顯示幕上將出現由一個字母和 4 個數字組成的 5 個字元的維修號碼 （如， C 13 50）。在此情況下，請查看下表。
C:13:50
維修號碼的前 3 個字元
C 13 光碟髒了。
C 31 光碟未正確插入。
E XX
（xx 是一個號
碼）
電視機螢幕上出現版本號碼時
打開系統時，電視機螢幕上可能出現版本號 碼 [VER.X.XX] （X 表示數字）。雖然這不是 故障並僅供 Sony 維修人員使用，但是在這個 情況下系統無法正常操作。請關閉系統，然 後再次打開系統進行操作。
原因和 / 或糾正操作
, 請用軟布清潔光碟 （第 79
頁）。
, 重新啓動系統，然後重新正
確插入光碟。
爲了防止出現故障，系統已經執 行了自檢功能。 , 請聯絡附近的 Sony 經銷商或
當地授權的 Sony 維修機構， 並提供 5 字元維修號碼。 例如：E 61 10
VER.X.XX
82
CT
Page 83
規格
放大器部分
立體聲模式 （額定） 108 W + 108 W（3 歐姆，
環繞模式 （參考） RMS 輸出功率
*
視聲場設定和音源而定，揚聲器可能沒有聲音輸 出。
輸入 （類比） TV/VIDEO （AUDIO IN） 靈敏度：450/250 mV AUDIO IN/MIC 1 靈敏度：
MIC 2 靈敏度：1 mV
DVD 系統
雷射 半導體雷射
訊號格式系統 墨西哥和拉丁美洲機型：NTSC 其他機型： NTSC/PAL
調諧器部分
系統 PLL 石英鎖定數位合成 調頻調諧器部分 調諧範圍 北美機型： 87.5 - 108.0 MHz
其他機型： 87.5 - 108.0 MHz
天線 調頻導線式天線 天線端子 75 歐姆，非平衡 中頻 10.7 MHz 調幅調諧器部分 調諧範圍 北美、墨西哥和拉丁美洲機型：
歐洲、俄國和中東機型：531 - 1602 kHz
澳洲和紐西蘭機型： 531 - 1710 kHz
1 kHz，1 % THD）
*
FL/FR/C/SL/SR
（每聲道 3 歐姆，
1 kHz，10 % THD） 低音 *：14 0 瓦 （ 3 歐 姆 ， 80 Hz，10 % THD）
AUDIO IN 250/125 mV/ MIC 1 1 mV
（DVD：λ = 650 nm） （CD：λ = 790 nm）
輻射持續時間：連續
（100 kHz 步級）
（50 kHz 步級）
530 - 1710 kHz
（間隔設定爲 10 kHz）
531 - 1710 kHz
（間隔設定爲 9 kHz）
（間隔設定爲 9 kHz）
（間隔設定爲 9 kHz）
530 - 1710 kHz
（間隔設定爲 10 kHz）
：142 瓦
其他機型： 531 - 1602 kHz
（間隔設定爲 9 kHz）
530 - 1610 kHz
（間隔設定爲 10 kHz） 天線 調幅環形天線 中頻 450 kHz
視頻部分
輸出 VIDEO：1 Vp-p 75 歐姆
S VIDEO： Y：1 Vp-p 75 歐姆 C：0.286 Vp-p 75 歐姆 COMPONENT： Y：1 Vp-p 75 歐姆
PB/CB，PR/CR：0.7 Vp-p 75 歐姆
HDMI OUT：A 型（19 針）
揚聲器 前置揚聲器 （SS-TS73）
揚聲器系統 低音反射，磁屏蔽 揚聲器單元 直徑 65 mm，圓錐形 額定阻抗 3.0 歐姆 尺寸 （約） 93 × 539 × 75 mm
（寬/高/深）
300 × 1039 - 1230 × 300 mm（寬/高/深）帶 底座
質量 （約） 1.2 kg
3.0 kg 帶底座
中置揚聲器 （SS-CT71）
揚聲器系統 低音反射，磁屏蔽 揚聲器單元 直徑 65 mm，圓錐形 額定阻抗 3.0 歐姆 尺寸 （約） 261 × 91 × 80 mm
（寬/高/深） 質量 （約） 0.7 kg
後置揚聲器 （SS-TS71）
揚聲器系統 低音反射，磁屏蔽 揚聲器單元 直徑 65 mm，圓錐形 額定阻抗 3.0 歐姆 尺寸 （約） 93 × 162 × 75 mm
（寬/高/深） 質量 （約） 0.6 kg
低音揚聲器 （SS-WS72）
揚聲器系統 低音反射 揚聲器單元 直徑 160 mm，圓錐形 額定阻抗 3.0 歐姆 尺寸 （約） 220 × 394 × 350 mm
（寬/高/深） 質量 （約） 6.5 kg
一般
電源要求 墨西哥機型： 120 V AC，60 Hz
續
附加資訊
CT
83
Page 84
拉丁美洲機型： 110 - 240 V AC，
50/60 Hz
中國機型： 220 V - 240 V AC，
50/60 Hz
沙烏地阿拉伯機型： 127 - 240 V AC，
50/60 Hz 台灣機型： 120 V AC，50/60 Hz 其他機型： 220 - 240 V AC，
50/60 Hz 功率消耗 墨西哥機型： 開機時：150 W
待機：0.3 W
（省電模式時）
拉丁美洲和沙烏地阿拉伯機型：
開機時：165 W
待機：0.3 W
（省電模式下）
其他機型： 開機時：150 W
待機：0.3 W
（省電模式下）
輸出電壓（DIGITAL MEDIA PORT）（墨西哥和拉丁
美洲機型除外）
DC 5 V 輸出電流（DIGITAL MEDIA PORT）（墨西哥和拉丁
美洲機型除外）
700 mA 尺寸 （約） 430 × 63 × 380 mm
（寬/高/深）包含突出
部分 質量 （約） 4.1 kg
設計和規格若有改變，恕不另行通知。
拆裝
• 前置揚聲器 （2）
• 中置揚聲器 （1）
• 後置揚聲器 （2）
• 低音揚聲器 （1）
• 調幅環形天線 （1）
• 調頻導線式天線 （1）
• 揚聲器導線（6，紅/白/綠/灰/藍/紫）
• 視頻導線 （1）
• 遙控器 （遙控）（1）
• R6 （AA 尺寸）電池 （2）
• 校正麥克風 （1）
• 腳墊 （1 套）
• 支柱 （2）
• 底座 （2）
• 安裝板 （2）
• 支柱蓋 （2）
• 螺絲 （大，帶墊圈）（8）
• 螺絲 （小，銀色）（4）
• 螺絲 （小，黑色）（2）
• 使用說明書
• HDMI CONTROL Guide
• 揚聲器和電視機連接 （卡）
術語
標題
播放控制 （PBC）
VIDEO CD （2.0 版）上用來控制播放的編碼 訊號。 使用具有 PBC 功能的 VIDEO CD 上錄製的菜單 畫面，您可以體驗到簡單的交互式節目播 放，具有搜尋功能的節目等等。
場面
對於具有 PBC（播放控制）功能的 VIDEO CD， 菜單畫面、移動圖像和靜止圖像分爲多個部 分，稱爲 “場面”。
地區代碼
本系統用於保護版權。根據銷售區域不同， 在每個 DVD 系統或 DVD 光碟上指定了一個地 區代碼。每個地區代碼指示在系統和光碟包 裝上。系統可以播放與其地區代碼相符合的 光碟。系統也可以播放帶 “ ”標誌的光 碟。即使 DVD 上無地區代碼，地區限制功能 仍可能啓用。
®
DivX
DivX, Inc. 創建的數位視頻技術。用 DivX 技 術編碼的視頻品質最高，而文件尺寸相對較 小。
Dolby Digital
這種電影院聲音格式比 Dolby Surround Pro Logic 更先進。在這種格式中，後置揚聲器 輸出具有擴展頻率範圍的立體聲音響，並且 單獨提供用於低音的低音揚聲器聲道。這種 格式也稱爲“5.1”，這是因爲低音揚聲器聲 道被指定爲 0.1 聲道 （只有在需要低音深層 效果時該聲道才起作用） 。在此格式中的所 有六個聲道被單獨錄製，以實現良好的聲道 分離。此外，由於所有訊號均被數位化處 理，因此很少發生訊號衰減。
Dolby Pro Logic II
Dolby Pro Logic II 能從兩聲道音源產生五 個全帶寬輸出聲道。這是採用先進的、高純 矩陣環繞解碼器，不新增任何新的聲音或音 調著色獲得原始錄製的空間特性。
ALL
84
CT
Page 85
x 電影模式
電影模式是用於立體聲電視節目和所有以 Dolby Surround 編碼的節目。其結果是增強 了聲場的方向性，接近獨立 5.1 聲道的聲音 品質。
x 音樂模式
Dolby Surround Pro Logic
作爲 Dolby Surround 解碼方式之一，Dolby Surround Pro Logic 可從 2 個聲道聲音變爲 四聲道。相比以前的 Dolby Surround 系統， Dolby Surround Pro Logic 能更自然地再現 從左至右的全景效果，並能更精確地定位聲 音。要想充分利用 Dolby Surround Pro Logic，您應該具備一對後置揚聲器和一個 中置揚聲器。後置揚聲器輸出單聲道聲音。
DTS
這是由DTS, Inc.研發的數位聲音壓縮技術。 該技術符合 5.1 聲道環繞。此格式含有立體 聲後置聲道，並在此格式中有離散的低音揚 聲器聲道。DTS 提供相同的高品質數位聲音
多角度功能
一些 DVD 上錄製了一個場面的各種角度、或 攝影機的各種視點。
多語種功能
一些 DVD 上爲聲音或圖像中的字幕錄製了幾 種語言。
DVD
雖然與普通 CD 直徑相同，但能包含最長 8 小 時動畫的光碟。 單層單面 DVD 的資料容量爲 4.7GB （千兆位 元組），是 CD 的 7 倍。此外，雙層單面 DVD 的資料容量爲 8.5 GB，單層雙面 DVD 爲
9.4GB，雙層雙面 DVD 爲 17GB。 圖像資料採用數位壓縮技術的世界標準之一 MPEG2 格式。圖像資料被壓縮爲原大小的 1/40左右。DVD也採用可變位元率編碼技術， 此技術是根據圖像的狀態處理指定的資料。 聲音資料以 Dolby Digital 以及 PCM 錄製， 能讓您欣賞到更真實的現場聲音。 另外，DVD 還具有各種進階功能，如多角度、 多語言和視聽者控制等。
DVD+RW
DVD+RW （plus RW）是一種可錄製和可重寫 的光碟。DVD+RW使用的錄製格式與DVD VIDEO 格式相當。
DVD-RW
DVD-RW是一種大小如同DVD VIDEO的可錄製、 可重寫光碟。DVD-RW 有兩種不同的模式：VR 模式和 Video 模式。用 Video 模式製作的 DVD-RW 與 DVD VIDEO 有相同的格式，而用 VR
（視頻錄製）模式製作的光碟允許編排和編
輯內容。
隔行格式
（隔行掃描）
隔行格式是以每秒鐘 30 幀顯示電視圖像的 NTSC 標準方式。每幀掃描兩次 - 以每秒鐘 60 次在偶數掃描線和奇數掃描線之間交替。
軌跡
VIDEO CD、CD 或 MP3 中的一段圖像或音樂。 一個文件夾由幾個軌跡組成（僅適用於 MP3）。
HDMI （高清晰多媒體介面）
HDMI 是支援單數位連接上視頻和聲音的介 面，讓您欣賞高品質數位圖像和聲音。HDMI 規格支援 HDCP （高帶寬數位內容保護），這 是用於數位視頻訊號編碼技術的複製保護技 術。
基於電影的軟體，基於視頻的軟體
DVD 可以分爲基於電影或基於視頻的軟體。 基於電影的 DVD 包括的圖像同在電影院觀看 到的相同 （每秒 24 幀）。基於視頻的 DVD， 如電視劇或連續劇，以每秒 30 幀 （或 60 半 幀）顯示圖像。
MPEG 聲音
壓縮數位音頻訊號的編碼系統。MPEG-1 用於 MP3 （MPEG-1 Audio Layer-3）。MPEG-2 用 於 DVD 的聲音格式之一。
PCM （脈衝代碼調製）
將類比聲音轉換爲數位聲音的方法。用於 Compact Disc （CD）聲音格式。
視聽者控制
附加資訊
續
85
CT
Page 86
數位電影院自動校正
數位電影院自動校正是 Sony 研發的系統，它 可以在短時間內自動測量並調節揚聲器設定 爲適合您的聆聽環境。
VIDEO CD
含有動畫的光碟。 圖像資料採用數位壓縮技術的世界標準之一 MPEG 1 格式。圖像資料被壓縮爲原大小的 1/140 左右。因此，一盤 12 cm 的 VIDEO CD 最多能容納 74 分鐘動畫。 VIDEO CD 也含有壓縮聲音資料。超出人聽覺 範圍的聲音被壓縮，而能聽到的聲音未被壓 縮。VIDEO CD 能擁有常規聲音 CD 聲音資訊 量的六倍。 有兩種版本的 VIDEO CD。
• 1.1 版：您只能播放動畫和聲音。
• 2.0 版：您可以播放高解析度靜像和享用
PBC 功能。
本系統符合上述兩種版本。
文件
錄製在 DATA CD/DATA DVD 上的 JPEG 圖像或 DivX 視頻。（ “文件”是本系統專用的定 義。）單個文件由單個圖像或動畫組成。
文件夾
資料 CD 上包含 MP3 聲音軌跡或 JPEG 文件的 音樂或圖像區段。
章
DVD 中一個標題的一部分。一個標題由幾個 章組成。
逐行格式
（順序掃描）
和隔行格式對比，逐行格式通過複製全部掃 描線 （NTSC 系統爲 525 線，PAL 系統爲 625 線）, 每秒鐘能產生 50-60 幀。逐行格式提 高了整個畫面的品質，且使靜像、文字和水 平線的顯示更爲清晰。本格式與 525 或 625 逐行格式相容。
86
CT
Page 87

語言代碼一覽表

語言名稱的拼寫符合 ISO 639：1988 （E/F）標準。
代碼 語言 代碼 語言 代碼 語言 代碼 語言
1027 Afar 1028 Abkhazian 1032 Afrikaans 1039 Amharic 1044 Arabic 1045 Assamese 1051 Aymara 1052 Azerbaijani 1053 Bashkir 1057 Byelorussian 1059 Bulgarian 1060 Bihari 1061 Bislama 1066 Bengali;
Bangla 1067 Tibetan 1070 Breton 1079 Catalan 1093 Corsican 1097 Czech 1103 Welsh 1105 Danish 1109 German 1130 Bhutani 1142 Greek 1144 English 1145 Esperanto 1149 Spanish 1150 Estonian 1151 Basque 1157 Persian 1165 Finnish 1166 Fiji 1171 Faroese 1174 French 1181 Frisian
1183 Irish 1186 Scots Gaelic 1194 Galician 1196 Guarani 1203 Gujarati 1209 Hausa 1217 Hindi 1226 Croatian 1229 Hungarian 1233 Armenian 1235 Interlingua 1239 Interlingue 1245 Inupiak 1248 Indonesian 1253 Icelandic 1254 Italian 1257 Hebrew 1261 Japanese 1269 Yiddish 1283 Javanese 1287 Georgian 1297 Kazakh 1298 Greenlandic 1299 Cambodian 1300 Kannada 1301 Korean 1305 Kashmiri 1307 Kurdish 1311 Kirghiz 1313 Latin 1326 Lingala 1327 Laothian 1332 Lithuanian 1334 Latvian;
Lettish
1345 Malagasy
1347 Maori 1349 Macedonian 1350 Malayalam 1352 Mongolian 1353 Moldavian 1356 Marathi 1357 Malay 1358 Maltese 1363 Burmese 1365 Nauru 1369 Nepali 1376 Dutch 1379 Norwegian 1393 Occitan 1403 (Afan)Oromo 1408 Oriya 1417 Punjabi 1428 Polish 1435 Pashto;
Pushto 1436 Portuguese 1463 Quechua 1481 Rhaeto-
Romance 1482 Kirundi 1483 Romanian 1489 Russian 1491 Kinyarwanda 1495 Sanskrit 1498 Sindhi 1501 Sangho 1502 Serbo-
Croatian 1503 Singhalese 1505 Slovak 1506 Slovenian
1507 Samoan 1508 Shona 1509 Somali 1511 Albanian 1512 Serbian 1513 Siswati 1514 Sesotho 1515 Sundanese 1516 Swedish 1517 Swahili 1521 Tamil 1525 Telugu 1527 Tajik 1528 Thai 1529 Tigrinya 1531 Turkmen 1532 Tagalog 1534 Setswana 1535 Tonga 1538 Turkish 1539 Tsonga 1540 Tatar 1543 Twi 1557 Ukrainian 1564 Urdu 1572 Uzbek 1581 Vietnamese 1587 Volapük 1613 Wolof 1632 Xhosa 1665 Yoruba 1684 Chinese 1697 Zulu
1703 未指定
附加資訊
視聽者控制區域代碼一覽表
代碼 區域 代碼 區域 代碼 區域 代碼 區域
2044 阿根廷 2046 奧地利 2047 澳洲 2427 巴基斯坦 2070 巴西 2057 比利時 2115 丹麥 2109 德國
2489 俄羅斯 2174 法國 2424 菲律賓 2165 芬蘭 2304 韓國 2376 荷蘭 2079 加拿大 2363 馬來西亞
2362 墨西哥 2390 紐西蘭 2379 挪威 2436 葡萄牙 2276 日本 2499 瑞典 2086 瑞士 2528 泰國
2149 西班牙 2501 新加坡 2254 義大利 2248 印度 2238 印尼 2184 英國 2090 智利 2092 中國
87
CT
Page 88

部件和控制器索引

詳細資訊，請參閱括號內所指示的頁。
前面板
A "/1 （開 / 待機）（29） B A （打開 / 關閉）（29） C 光碟操作 （29） D FUNCTION （功能）（29） E 前面板顯示幕 （90） F （遙控感應器）（8）
G VOLUME （音量）控制 （29） H MIC （麥克風）2 插孔 （57） I AUDIO IN/MIC 1/A.CAL MIC（聲音輸入/麥
克風 1/ 校正麥克風）插孔 （18、27、57）
J 光碟托盤 （29）
88
CT
Page 89
後面板
CENTER WOOFER
SPEAKER
FRONT R
FRONT L SUR R SUR L
SPEAKER
D-LIGHT SYNC OUT
螺絲 *
DIR-TC1
OUT
(DVD ONLY)
TV /
VIDEO
(DVD ONLY)
YPB/CBPR/C
DMPORT
RLAUDIO IN
COAXIAL
AM
FM75
VIDEO
S VIDEO
(DVD ONLY)
R
MONITOR OUTCOMPONENT VIDEO OUT
A SPEAKER （揚聲器）插孔 （14） B WAHT-SD1 的 DIR-TC1 插槽（台灣機型除外）
（27）
C TV/VIDEO（AUDIO IN R/L）（電視機 / 錄影
機 （聲音輸入右 / 左））插孔 （27）
D DMPORT （DIGITAL MEDIA PORT）（數位媒
體接口）插孔 （墨西哥和拉丁美洲機型除 外）（27、62）
E MONITOR OUT （S VIDEO/VIDEO）（監視器
輸出 （S 視頻 / 視頻））插孔 （23）
F AM 端子 （14）
G COAXIAL FM 75Ω（調頻 75 歐姆同軸）插孔
（14）
H COMPONENT VIDEO OUT（分量視頻輸出）插
孔（23）
I HDMI OUT （HDMI 輸出）插孔 （23） J D-LIGHT SYNC OUT （僅適用於新加坡、墨
西哥和拉丁美洲機型）插孔 （27）
* 小心
安裝 WAHT-SD1 前請勿取下螺絲。
附加資訊
續
89
CT
Page 90
前面板顯示幕
關於前面板顯示幕中的指示
A 當HDMI OUT插孔正確連接至具有HDMI或DVI
（數位視頻介面）輸入的 HDCP （高帶寬數
位內容保護）相容設備時亮起。(23)
B 標題或章的時間資訊顯示在前面板顯示幕
時亮起。（僅適用於 DVD）（43）
C 彩色系統設定爲 NTSC 時會亮起。（僅適用
於亞洲、澳洲和中東機型） 裝入 NTSC 光碟時會亮起。（僅適用於俄國 機型）
D 接收到電臺時會亮起。（僅適用於無線電）
（53）
E 立體聲 / 單聲道效果 （僅適用於無線電）
（54）
F 設定睡眠定時器時會亮起。(61) G 選擇電影或音樂模式時會亮起。(32)
H 播放狀態 （僅適用於 DVD 功能） I 卡拉 OK 模式打開時會亮起。(57) J 當前重複模式 （39） K 兒童鎖功能啓動時會亮起。(63) L 系統輸出逐行訊號時會亮起（僅適用於 DVD
功能）。(25)
M 顯示所選擇的 [ 揚聲器架構 ]。(67) N 當前環繞格式 （除 JPEG 以外） O 選擇 DYNAMIC BASS 時會亮起。(60) P 顯示系統狀態，例如：章、標題，或軌跡
數、時間資訊、無線電頻率、播放狀態、聲 場等等
90
CT
Page 91

控制菜單顯示指南

DISPLAY
使用控制菜單顯示選擇一個功能並查看相關資訊。按照以下方法反覆按 DISPLAY 鍵，打開或 改變控制菜單顯示。
,
控制菜單顯示 1
m
控制菜單顯示 2 （僅某些光碟顯示）
m
控制菜單顯示關閉
附加資訊
控制菜單顯示
視光碟類型而定，控制菜單顯示 1 和 2 將出現不同的項目。關於各項目的詳細說明，請參閱括 號內的頁數。
例如：播放 DVD VIDEO 時爲控制菜單顯示 1。
續
91
CT
Page 92
當前播放的標題號
當前播放的章號
標題的總數
章的總數
控制菜單項目
所選擇的項目
1)
2)
1)
2)
播放狀態 (N 播放，
X 暫停， x 停止等）
正在播放的光碟類
3)
型
4)
播放時間
當前設定
選項
所選擇的控制菜單 項目功能名稱
操作資訊
1)
顯示 VIDEO CD（PBC 爲開）的場面編號，VIDEO CD/CD 的軌跡號，DATA CD/DATA DVD 的文件夾號。DATA CD/ DATA DVD 的 DivX 視頻文件夾編號。
2)
顯示 VIDEO CD的索引編號，DATA CD/DATA DVD 的 MP3聲音軌跡號或 JPEG 圖像文件編號。DATA CD/DATA DVD 的 DivX 視頻文件編號。
3)
Super VCD 顯示爲“SVCD”。對於 DATA CD/DATA DVD，在控制菜單顯示 1 中顯示“MP3”或在控制菜單顯示 2 中顯示 “JPEG”。
4)
顯示 JPEG 文件日期。
關閉顯示
按 DISPLAY 鍵。
控制菜單項目列表
項目 項目名稱，功能，相關光碟類型
[標題]（第35頁）/[場面]（第35頁）/[軌跡]（第35頁）
選擇要播放的標題、場面或軌跡。
[章]（第35頁）/[索引]（第35頁）
選擇要播放的章或索引。
[ 軌跡 ] （第 35 頁）
選擇要播放的軌跡。
[ 原作品 / 播放目錄 ] （第 42 頁）
選擇要播放的標題類型 （DVD-RW/DVD-R），[ 原作品 ]，或編輯好的 [ 播放目錄 ]。
[時間/文字]（第35頁）
查看已播放時間和剩餘播放時間。 輸入進行圖像和音樂搜尋的時間代碼。 顯示 DVD/CD 文字或 MP3 軌跡名稱。
CT
92
Page 93
[ 揚聲器架構 ] （第 67、69 頁）
設定揚聲器架構。/ 自動調節各揚聲器音量。
[編序]（第37頁）
選擇軌跡，按照您要的順序進行播放。
[隨機]（第38頁）
以隨機順序播放軌跡。
[重複]（第39頁）
重複播放整張光碟（所有標題/所有軌跡/所有文件夾），或一個標題/章/軌跡/ 文件夾。
[A/V SYNC] （第 46 頁）
調節圖像和聲音間的延遲。
[視聽者控制]（第64頁）
在本系統上設定禁止播放。
[設定]（第70頁）
[快速]設定（第18頁） 使用快速設定選擇想要的螢幕顯示語言、電視機的縱橫比、揚聲器架構，並選擇是或
不開始自動校正。 [常規]設定 除設定快速設定以外，您也可以調節各種其他設定。 [重新設定] 將 [ 設定 ] 中的設定返回預設設定。
[文件夾]（第35頁）
選擇要播放的文件夾。
[文件]（第35頁）
選擇 JPEG 圖像文件或 DivX 視頻文件 * 進行播放。
[日期]（第44頁）
*
顯示數位照相機拍攝圖像的日期。
[時間間隔]（第50頁）
*
指定電視機螢幕上顯示幻燈片的持續時間。
[效果]（第50頁）
*
選擇效果，用於在幻燈片放映過程中改變幻燈片。
[ 模式 （MP3，JPEG）] （第 49 頁）
*
選擇資料類型； MP3 聲音軌跡（聲音）、JPEG 圖像文件 （圖像）或同時選擇兩者（自 動），在播放 DATA CD/DATA DVD 時進行播放。
卡拉 OK 控制菜單項目列表
附加資訊
項目 項目名稱，功能，相關光碟類型
[卡拉OK模式]（第57頁）
將卡拉 OK 模式設定爲開和關。
[計分模式]（第57頁）
比較您的聲音與音樂聲源後計算出唱聲分數。
[歌聲選擇]（第57頁）
選擇光碟錄製的不同歌聲類型。
* 這些項目在播放有 DivX 視頻文件的 DATA CD/DATA DVD 時不顯示。
續
93
CT
Page 94
• 當您選擇除[關]以外的任何項目（僅[編序]、[ 隨機 ]、[ 重複 ]、[A/V SYNC]、[ 卡拉 OK 模式 ]、[歌聲選 擇 ]）時，控制菜單圖示指示燈以綠色點亮 。當您選擇 [ 播放目錄 ] （預設設定） 時，[ 原作品 / 播放目錄 ] 指示燈以綠色點亮。
t
94
CT
Page 95

DVD 設定顯示列表

您可以使用 DVD 設定顯示設定下列項目。 項目顯示順序可能與實際顯示有差異。
語言設定
畫面顯示語言
選單語言
聲音語言 字幕語言
畫面設定
電視機形式
YCBCR/RGB (HDMI)
彩色系統
（VIDEO CD）
屏幕節能
背景畫面
黑色電平
BLACK LEVEL
（COMPONENT OUT）
4:3 輸出
1)
從顯示的語言列表中選擇您想要的語言。
2)
僅適用於亞洲、澳洲和中東機型。
3)
僅適用於北美、墨西哥和拉丁美洲機型。
1)
1)
1)
1)
16:9 4:3 信箱形式 4:3 全景掃描 YCBCR RGB
2)
自動 PAL NTSC
開 關 封套畫面圖像
圖像
藍色 黑色
3)
開 關 關
3)
開 全屏幕 普通
個人設定
HDMI 控制
暫停模式
聲音軌跡選擇
多重光碟續播
音頻動態範圍 控制
HDMI 聲音
DivX
揚聲器設定
連接
視聽距離
（前置揚聲器）
視聽距離
（後置揚聲器）
音量調整
（前置揚聲器）
音量調整
（後置揚聲器）
測試音調
關 開
自動 幀
關 自動
開 關
關 標準 低頻增強 關 開
前置揚聲器 中置揚聲器
有 有 無
後置揚聲器
有 無
低音揚聲器
有 左 1.0 m - 7.0 m 右 中置揚聲器
左 右
左 右
中置揚聲器 低音揚聲器 左 右
1.0 m - 7.0 m
0.0 m - 7.0 m
0.0 m - 7.0 m
0.0 m - 7.0 m
-6.0 dB - 0.0 dB
-6.0 dB - 0.0 dB
-6.0 dB - +6.0 dB
-6.0 dB - +6.0 dB
-6.0 dB - +6.0 dB
-6.0 dB - +6.0 dB
關 開
附加資訊
95
CT
Page 96

系統菜單列表

您可以使用遙控器上的 SYSTEM MENU 鍵設定下列項目。
系統菜單
1)
MEMORY
2)
FM MODE
1)
NAME IN SLEEP DIMMER DIMMER OFF
DEMO DEMO ON
ATTENUATE
SL SR REV
3)
4)
CHILD LOCK OFF
1)
僅在 “TUNER FM”或 “TUNER AM”期間出現。
2)
僅在 “TUNER FM”期間出現。
3)
視所選擇的功能而定，可能不出現 “ATTENUATE”。
4)
安裝無線組件 WAHT-SD1 時出現。
MEMORY 1-20 (FM), MEMORY 1-10 (AM) STEREO
MONO
SLEEP OFF, SLEEP 90M-1M
DIMMER ON
DEMO OFF
ATT ON ATT OFF
REV OFF REV ON
ON
96
CT
Page 97
索引
數字
16:9 72 4:3 全景掃描 72 4:3 輸出 73 4:3 信箱形式 72
5.1 聲道環繞 41
A
A/V SYNC 46 ANGLE 45 ATTENUATE 31
B
BLACK LEVEL (COMPONENT
OUT) 73 背景畫面 73 編序播放 37 標題 35, 84 播放控制 （PBC） 84 播放目錄 42
C
重複播放 39 重新設定 71 重續播放 36 COLD RESET 77 COMPONENT VIDEO OUT 25 彩色系統 （VIDEO CD） 72 操作光碟 79 測試音調 76 拆裝 84 常規 70 場面 35, 84
D
D. C. A. C. 69, 86 DATA CD 48, 51 DATA DVD 48, 51 DEMO 21 DIGITAL MEDIA PORT 62 DIMMER 61 DISPLAY 55
®
DivX
51, 74, 84 D-LIGHT SYNC 28 Dolby Digital 41, 84 Dolby Pro Logic II 84
Dolby Surround Pro Logic
85
DTS 41, 85 DVD 85 DVD+RW 85 DVD 菜單 40 DVD-RW 42, 85 DVI 24 DYNAMIC BASS 60 地區代碼 6, 84 電池 8 電視機連接 23 電視機形式 72 凍結幀 34 多角度功能 45, 85 多語種功能 85 多重光碟續播 74
E
兒童鎖 63
F
FM MODE 54
G
個人設定 74 隔行格式 85 故障排除 79 軌跡 35, 85
H
HDMI
YCBCR/RGB (HDMI) 72 HDMI 控制 74 HDMI 聲音 74 HDMI （高清晰多媒體介面）
24, 85
黑色電平 73 後面板 89 畫面設定 72 畫面顯示語言 71 幻燈片 49
I
INTERLACE 26
J
JPEG 46, 48 即時向前 29 即時重播 29 基於電影的軟體 85 將揚聲器安裝到牆壁上 22
K
卡拉 OK 57
ECHO 58 歌聲選擇 59 計分模式 60 音調控制 59
原唱聲量調控 59 可用光碟 5 控制菜單顯示 91 控制電視機 56 快進 34 快速設定 18 快退 34
L
連續播放 29
M
MOVIE/MUSIC 32 MP3 46, 48 MPEG 聲音 85 Multi Session CD 6 MUTING 30 麥克風 57 慢動作播放 34 命名預設電臺 54 模式 （MP3，JPEG） 49
P
PBC 播放 52 PCM （脈衝代碼調製） 85 PICTURE NAVI 36, 48 PROGRESSIVE 26 屏幕節能 72
Q
其他裝置連接 27 前面板 88 前面板顯示幕 43, 90
續
97
CT
Page 98
S
S VIDEO 24 聲音語言 71 SLEEP 61 SYSTEM MENU 21, 31, 54, 61, 63 掃描 34 設定 70 設定顯示 70, 95 聲場 33 聲音軌跡選擇 74 時間/文字 35 時間間隔 50 視聽者控制 65, 85 收聽
電視機聲音 31 光碟上某個特定點 34
其他裝置 30 數位電影院自動校正 69, 86 搜尋 34 隨機播放 38 索引 35
T
THEATRE SYNC 56
V
VIDEO CD 86
語言代碼一覽表 87 語言設定 71 原作品 42
Z
暫停模式 74 章 35, 86 逐行格式 25, 86 自動校正 69, 86 字幕語言 45, 71
W
文件 35, 86 文件夾 35, 86 無線電電臺 53 無線電廣播 54
X
系統菜單列表 96 效果 50 選單語言 71 選擇 32
Y
演示 21 揚聲器架構 67 揚聲器設定 75
連接 75
視聽距離 75, 76
音量調整 76 遙控器 8, 56 音頻動態範圍控制 74 用戶鎖定 64
CT
98
Page 99
遙控器
字母順序
A - O
ANGLE （角度） 5 （45） AUDIO （聲音） 4 （41） CLEAR（消除）ef（35、56、71） D.TUNING （D. 調諧） wf（54） DISPLAY（顯示）ej（43、55） DVD MENU（DVD 菜單）wh（40、
51、56）
DVD TOP MENU （DVD 頂部菜單）
qf （40）
DYNAMIC BASS （動態低音） wd
（60）
ECHO （回聲） qk （58） ENTER （輸入） wg (56) FUNCTION（功能）ws（25、29、
30、36、53、67）
KARAOKE PON （原唱音量控制）
2 （59）
KEYCON #/b（音調升降）wa（59） MIC VOL（麥克風音量）+/- eh
（58）
MOVIE/MUSIC（電影 / 音樂）qj （32） MUTING （靜音） 7 （29） 數字鍵* qg（35、54、56、64）
P - Z
PICTURE NAVI （圖像導航） 6
（36、56）
PRESET （預設）+/- wk es
（54）
SCORE （計分） eg （60） SOUND FIELD（聲場）qh（33） SUBTITLE（字幕語言）wf（45） SYSTEM MENU （系統菜單） wg
（21、31、56、61、96）
THEATRE SYNC （影院同步） w;
（57）
TUNING （調諧）+/- 0 qs
（53）
TV （電視機） e; （56） TV CH （電視頻道）+/- wk es
（56）
TV INPUT （電 視 機 輸 入） ej
（56）
TV VOL （電視 音 量）+/-* 8
（56）
VIDEO FORMAT （視頻格式） 3
（25）
VOLUME （音量）+/-* 8 （29、
54、76）
按鍵說明
[/1（開/待機）1（18、21、
29、36、54）
TV [/1 （開/待機）1（56） C/X/x/c/ qd（18、21、31、
35、53、64）
REPLAY/ADVANCE （重
播/前進）9 （29）
./> es wk （29） m/M qs 0 （34）
/ SLOW （慢速） qs
（34）
H（播放）* ea（29、36、66）
STEP（步進）9（34）
x （停止） wl （29、36、64） X （暫停） qa （29） Z （打開/關閉）ql （29）
DISPLAY （顯示） wj （20、
35、64、91）
O RETURN （返回） ed （36）
-/-- ef （56）
* H、數字鍵 5，和 VOLUME +
（TV VOL+）鍵 都 有觸覺點。
操作系統時請使用觸覺點作 爲基準。
0
Page 100
(1)
Sony Corporation Printed in Malaysia
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
