CSX-G44
【プリント図，回路図共通ノート】
サービスマニュアル
先に発行したサービスマニュアルと共にご使用下さい。
このサービスマニュアル追加-1は，補修部品表追加-1と対応しています。
スバル向け専用モデル追加（CSX-G44/S）
スバル向け専用モデル（CSX-G44/S）はメイン基板，デジタルア
ウト基板が専用となっています。
このサービスマニュアル追加-1ではスバル向け専用モデルのメ
イン基板，デジタルアウト基板のみ記載しています。
追加-1
（ENG-00019）
プリント図ノート
・X ：部品面側取付のリード部品。
・Y ：パターン面側取付のリード線。
・b：見ている面側のパターン。
（他のパターンについては，表示されていません）
注意
パターン面側： パターン面より見たパターン面側
(CONDUCTORSIDE)
部品面側： 部品面より見た部品面側の部品が
(COMPONENTSIDE)
の部品が記載されています。
記載されています。

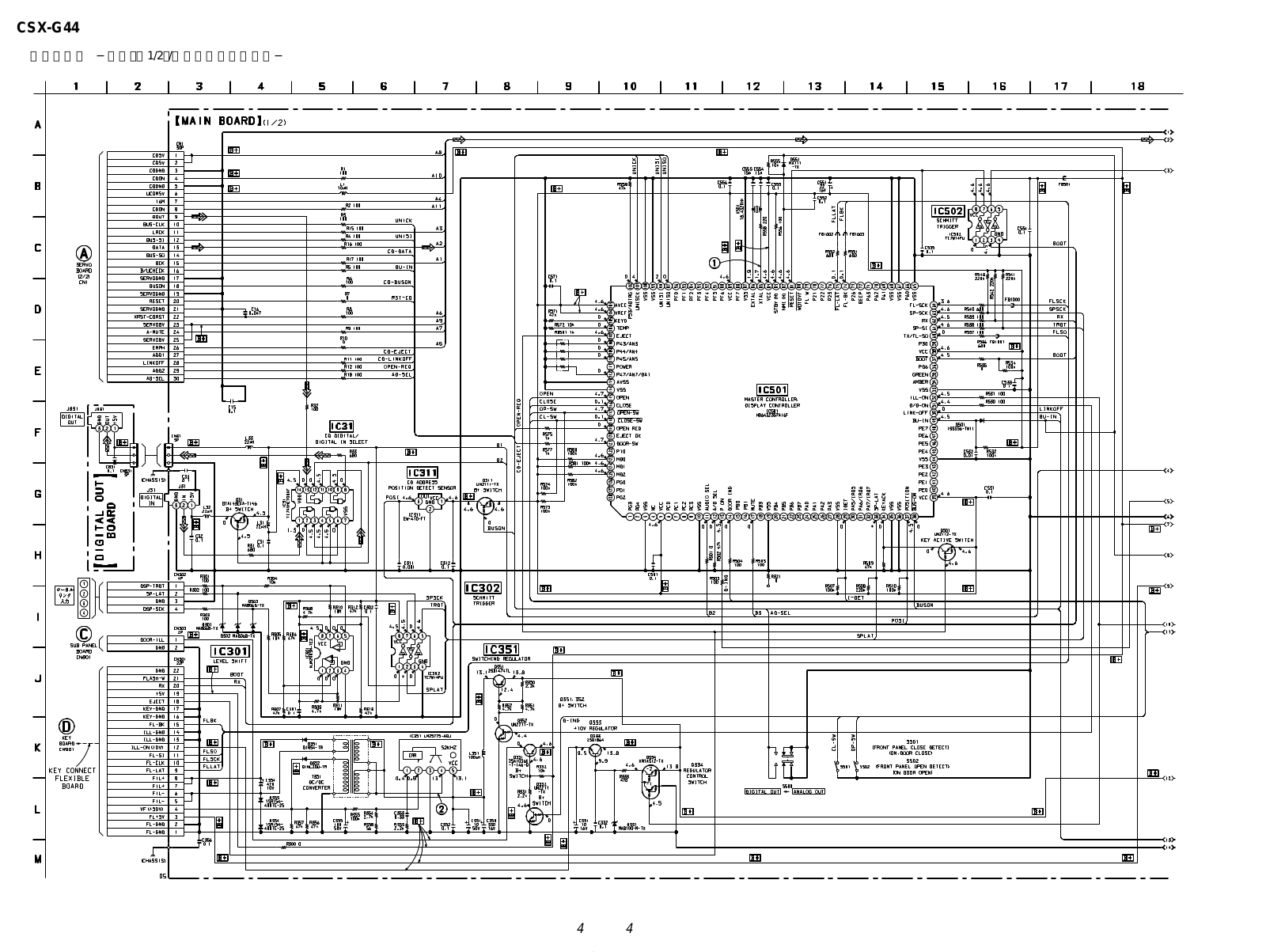

回路図ノート
・ケミコン，タンタルを除くコンデンサで，耐圧50V 以下のも
のは，その耐圧を省略。単位はすべてµF（p は pF）。
・抵抗で指示のないものは1/4W 以下を示す。単位はすべてΩ。
・C ：パネル表示名称。
・ U ：B＋ライン。
・電源はACCおよびBATT端子より安定化電源でDC14.4Vを供
給。
・電圧および波形は，対アース間をマスターユニットを接続した
状態で測定。
無 印：CD再生
＊ ：測定不可能点
・電圧値は，テスタ（入力インピーダンス10MΩ）で測定した
参考値。
・波形図は，オシロスコープで測定した参考図。
番号は波形図の照合番号。
・
a
・信号の流れについて
J ：CD再生（アナログアウト）
c ：CD再生（デジタルアウト）
【見分け方】
•セットの底面に貼ってある機銘板のMODELNO.で見分けることが出来ます。
オリジナルモデル スバル向け専用モデル
9-870-011-81
ソニー株式会社
オーディオエンタテインメント事業本部
Printed in Japan C 2000. 12
2000L05059-1
発行：関連技術部
1
CSX-G44

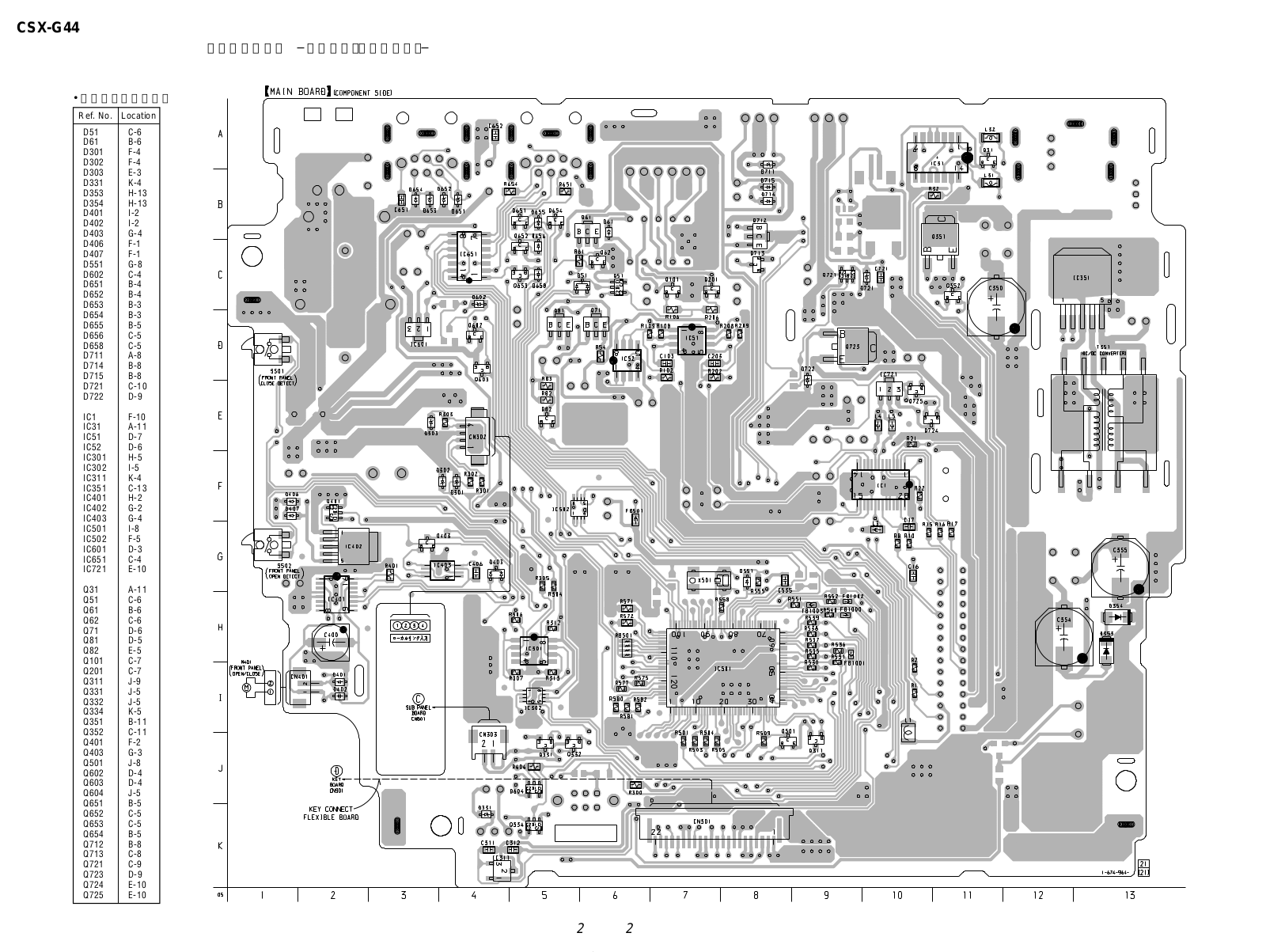

【プリント図】 −メイン基板（部品面側）−
•半導体ロケーション
Ref. No. Location
D51 C-6
D61 B-6
D301 F-4
D302 F-4
D303 E-3
D331 K-4
D353 H-13
D354 H-13
D401 I-2
D402 I-2
D403 G-4
D406 F-1
D407 F-1
D551 G-8
D602 C-4
D651 B-4
D652 B-4
D653 B-3
D654 B-3
D655 B-5
D656 C-5
D658 C-5
D711 A-8
D714 B-8
D715 B-8
D721 C-10
D722 D-9
IC1 F-10
IC31 A-11
IC51 D-7
IC52 D-6
IC301 H-5
IC302 I-5
IC311 K-4
IC351 C-13
IC401 H-2
IC402 G-2
IC403 G-4
IC501 I-8
IC502 F-5
IC601 D-3
IC651 C-4
IC721 E-10
Q31 A-11
Q51 C-6
Q61 B-6
Q62 C-6
Q71 D-6
Q81 D-5
Q82 E-5
Q101 C-7
Q201 C-7
Q311 J-9
Q331 J-5
Q332 J-5
Q334 K-5
Q351 B-11
Q352 C-11
Q401 F-2
Q403 G-3
Q501 J-8
Q602 D-4
Q603 D-4
Q604 J-5
Q651 B-5
Q652 C-5
Q653 C-5
Q654 B-5
Q712 B-8
Q713 C-8
Q721 C-9
Q723 D-9
Q724 E-10
Q725 E-10
2
2
