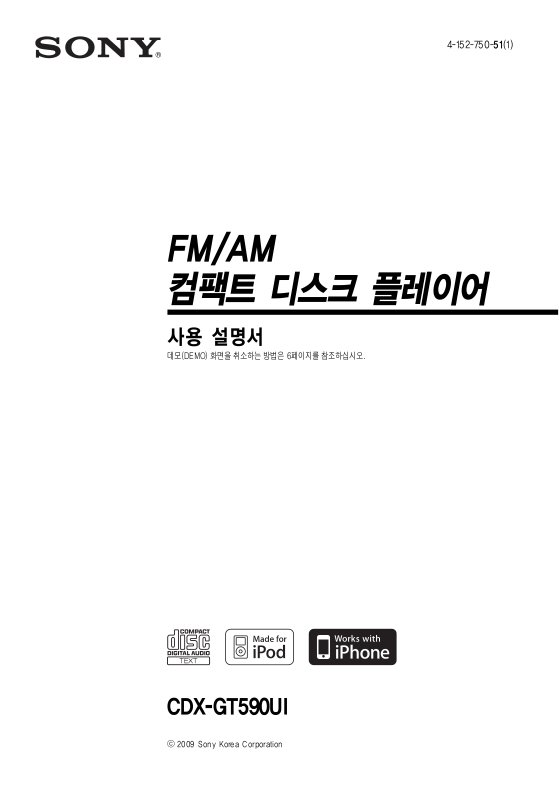

4-152-750-51(1)
FM/AM
컴팩트 디스크 플레이어
사용 설명서
데모(DEMO) 화면을 취소하는 방법은 6페이지를 참조하십시오.
CDX-GT590UI
ⓒ
2009 Sony Korea Corporation
2
이 제품은 차량의 대시보드에 안전하게 설치해야
합니다. 설치 및 연결 방법은 제공된 설치/연결
설명서를 참조하십시오.
이 라벨은 섀시 바닥에 부착되어 있습니다.
ZAPPIN는 Sony의 상표입니다.
Windows Media 및 Windows 로고는
미국 및/또는 기타 국가에서
Microsoft Corporation의 상표 또는
등록 상표입니다.
iPod는 미국 및 기타 국가에 등록된 Apple Inc.의
상표입니다.
iPhone은 Apple Inc.의 상표입니다.
MPEG Layer-3 오디오 코딩 기술 및 특허는
Fraunhofer IIS 및 Thomson으로부터 허가 받았습니다.
본 제품은 Microsoft Corporation의 특정 지적 재산권의
보호를 받습니다. Microsoft나 공인 Microsoft 자회사의
허가 없이 본 제품 이외의 다른 제품에 이 기술을 사용
하거나 배포하는 것을 금합니다.
콘텐츠 공급자는 콘텐츠(이하 “보호된 콘텐츠”)의
무결성을 보호하여 저작권을 비롯한 콘텐츠의 지적
재산이 남용되지 않도록 이 장치에 포함된 Windows
Media에 DRM(Digital Rights Management) 기술(이하
“WM-DRM”)을 사용하고 있습니다.
이 장치는 WM-DRM 소프트웨어(“WM-DRM 소프트
웨어”)를 사용하여 보호된 콘텐츠를 재생합니다.이 장치에
설치된 WM-DRM 소프트웨어의 보안 기능이 손상된
경우, 보호된 콘텐츠의 소유자(이하 “보호된 콘텐츠의
소유자”)는 WM-DRM 소프트웨어가 보호된 콘텐츠를
복사, 표시 및/또는 재생할 수 있는 라이센스를 신규로
취득할 수 있는 권한을 취소하도록 Microsoft에 요청할
수 있습니다. 이 권한이 취소된 경우에도 WM-DRM
소프트웨어는 보호되지 않은 콘텐츠를 재생할 수
있습니다. 인터넷이나 PC에서 보호된 콘텐츠의 라이
센스를 다운로드할 때마다 무효화된 WM-DRM 소프트
웨어의 목록이 사용자의 장치로 전송됩니다. Microsoft는
또한 보호된 콘텐츠의 소유자를 대신하여 사용자의
장치에 그러한 라이센스와 관련된 취소 목록을 다운로드할
수 있습니다.
3
리튬 배터리에 대한 주의사항
배터리를 직사광선, 화기 등의 과도한 열에 노출하지
마십시오.
차량의 시동 스위치에 ACC(액세서리) 위치가
없는 경우 주의사항
반드시 자동 꺼짐(Auto Off) 기능을 설정하십시오
(18페이지 참조). 전원을 끄면 배터리 소모를 방지
하기 위해 설정된 시간 이내에 전원이 자동으로 완전
차단됩니다.
자동 꺼짐(Auto Off) 기능을 설정하지 않은 경우,
시동을 끌 때마다 표시창이 꺼질 때까지
버튼을 수 초 이상 누르십시오.
4
목차
시작하기
본 제품에서 재생할 수 있는 디스크 ………………… 6
기기 초기화하기 ………………………………………… 6
DEMO 모드 취소하기 …………………………………… 6
카드 리모컨 준비하기 …………………………………… 6
시계 설정하기 …………………………………………… 6
전면 패널 분리하기 ……………………………………… 7
전면 패널 장착하기 ………………………………… 7
버튼의 위치 및 기본 조작
본체 …………………………………………………… 8
카드 리모컨 RM-X151 ……………………………… 10
트랙 검색하기 …………………………………………… 11
이름으로 트랙 검색하기
- Quick-BrowZer ………………………………… 11
트랙 구간 청취하면서 트랙 검색하기
- ZAPPIN™ ……………………………………… 12
라디오
방송국 저장 및 수신하기 ……………………………… 12
자동으로 저장하기 - BTM ……………………… 12
수동으로 저장하기 ………………………………… 12
저장된 방송국 수신하기 …………………………… 12
자동으로 선국하기 ………………………………… 12
RDS ………………………………………………………… 13
개요 …………………………………………………… 13
PTY 선택하기 ……………………………………… 13
CT 설정하기 ………………………………………… 13
CD
표시 항목 ………………………………………………… 14
반복 및 셔플 재생 ……………………………………… 14
USB 장치
USB 장치 재생하기 ……………………………………… 14
표시 항목 …………………………………………… 15
반복 및 셔플 재생 ………………………………… 15
iPod
iPod 재생하기 …………………………………………… 15
표시 항목 …………………………………………… 16
재생 모드 설정하기 ……………………………………… 16
반복 및 셔플 재생 ………………………………… 16
iPod 직접 조작하기 - 승객 제어 …………………… 17
기타 기능
사운드 설정 변경하기 …………………………………… 17
사운드 특성 조정하기 ……………………………… 17
이퀄라이저 곡선 조정하기 - EQ3 …………… 18
설정 항목 조정하기 - SET ………………………… 18
선택사양 장비 사용하기 ………………………………… 19
외부 오디오 장비 …………………………………… 19
기타 정보
주의사항 ……………………………………………………20
디스크에 대한 참고사항 ……………………………20
MP3/WMA/AAC 파일의 재생 순서 ………………20
iPod ……………………………………………………20
유지보수 …………………………………………………… 21
본체 분리하기 …………………………………………… 22
규격 …………………………………………………………22
문제 해결 ………………………………………………… 23
오류 표시/메시지 …………………………………… 25
5
지원 사이트
본 제품과 관련한 문의사항 또는 최신 지원 정보는 다음 웹사이트를 참조하십시오.
중남미 고객:
http://esupport.sony.com/ES/LA/
아시아 고객:
http://www.sony-asia.com/section/support
http://www.sony
다음에 대한 정보를 제공합니다.
●
호환되는 디지털 오디오 플레이어의 모델 및 제조업체
●
지원되는 MP3/WMA/AAC 파일
-
asia.com/caraudio/
6
시작하기
본 제품에서 재생할 수 있는 디스크
CD-DA(CD TEXT 포함)와 CD-R/CD-RW(MP3/WMA/AAC
파일(20페이지))를 재생할 수 있습니다.
디스크 유형 디스크의 라벨
-
DA
CD
MP3
WMA
AAC
DEMO 모드 취소하기
전원을 끄는 동안 데모 화면이 나타나지 않게 할 수
있습니다.
선택 버튼을 수 초 이상 누릅니다.
1
설정 화면이 나타납니다.
“DEMO”가 표시될 때까지 선택 버튼을 반복
2
해서 누릅니다.
조정 다이얼을 돌려“DEMO-OFF”를 선택
3
합니다.
선택 버튼을 수 초 이상 누릅니다.
4
설정이 완료되면 표시창은 일반 재생/수신 모드로
돌아갑니다.
카드 리모컨 준비하기
절연 필름을 제거하십시오.
기기 초기화하기
기기를 처음으로 작동하거나, 차량 배터리 교체 후 또는
연결 상태 변경 후에는 기기를 초기화해야 합니다.
전면 패널을 분리한 다음(7페이지) 볼펜과 같은 뾰족한
물건으로 RESET 버튼(8페이지)을 누르십시오.
참고
RESET 버튼을 누르면 시계 설정과 일부 저장된 내용이 삭제됩니다.
팁
배터리를 교체하는 방법은 21페이지를 참조하십시오.
시계 설정하기
시계는 12시간제 디지털 표시 방식입니다.
선택 버튼을 수 초 이상 누릅니다.
1
설정 화면이 나타납니다.
“CLOCK-ADJ”가 표시될 때까지 선택 버튼을
2
반복해서 누릅니다.
+를 누릅니다.
3
시간 표시가 깜빡입니다.
조정 다이얼을 돌려서 시와 분을 설정합니다.
4
자릿수 표시를 이동하려면 -/+를 누릅니다.
분을 설정하고 선택 버튼을 누릅니다.
5
설정이 완료되고 시계가 작동하기 시작합니다.
시계를 표시하려면
화면으로 돌아가려면 다시 버튼을 누릅니다.
팁
RDS 기능(13페이지)을 사용하면 시계를 자동으로 설정할 수 있습니다.
버튼을 누릅니다. 이전
7
전면 패널 분리하기
기기 도난을 방지하기 위해 전면 패널을 분리할 수
있습니다.
주의 경보음
전면 패널을 분리하지 않은 상태에서 시동장치의 스위치를
OFF로 돌리면 몇 초간 주의 경보음이 울립니다.
경보음은 내장 앰프를 사용하는 경우에만 울립니다.
버튼을 수 초 이상 누릅니다.
1
기기가 꺼집니다.
를 누른 다음 전면 패널을 몸 쪽으로 당겨서
2
빼냅니다.
참고
●
전면 패널과 표시창을 떨어뜨리거나 과도한 힘을 가하지 마십시오.
●
전면 패널을 열이나 고온 또는 습기에 노출하지 마십시오. 또한,
주차된 차량 안이나 대시보드/리어 트레이에 두지 마십시오.
●
USB 장치를 재생하는 동안 전면 패널을 분리하면 USB 장치의
데이터가 손상될 수 있습니다.
전면 패널 장착하기
그림과 같이 전면 패널의 부분을 본체의 부분에
맞추고 “딸깍” 소리가 날 때까지 왼쪽 부분을 밀어
넣으십시오.
참고
전면 패널 안쪽 면에 이물질이 끼이지 않도록 주의하십시오.
버튼의 위치 및 기본 조작
본체
이 절에서는 버튼의 위치와 기본 조작에 대해 설명
합니다. 자세한 내용은 해당 페이지를 참조하십시오.
카드 리모컨의 버튼은 본체에 있는 해당 버튼과 같은
기능을 합니다.
1
SEEK +/- 버튼
CD/USB:
트랙 건너뛰기(누릅니다). 트랙 계속 건너뛰기
(누른 다음 1초 이내에 다시 누르고 수 초 이상
유지합니다). 트랙 고속 전진/후진(수 초 이상
누릅니다).
라디오:
자동 선국(누릅니다). 수동 선국(수 초 이상 누릅니다).
2
(뒤로) 버튼
이전 화면으로 돌아갑니다.
3
SOURCE/OFF 버튼*
전원 켜기. 소스(라디오/CD/USB/AUX) 변경.
전원을 끄려면 1초 간 누릅니다.
전원을 끄려면 2초 이상 누릅니다. 그러면 표시
창이 꺼집니다.
4
조정 다이얼/선택 버튼
볼륨 조정(돌립니다). 설정 항목 선택(누른 상태
에서 돌립니다).
11페이지
17, 18페이지
5
6
7
8
9
10
11
12
13
14
디스크 슬롯
디스크를 삽입하면(라벨 면을 위쪽으로) 재생이
시작됩니다.
디스플레이 창
(배출) 버튼
디스크를 꺼냅니다.
USB 커넥터
USB 장치를 연결합니다.
(전면 패널 분리) 버튼
(검색) 버튼
Quick
ZAP 버튼
ZAPPIN™ 모드를 시작합니다.
14, 15페이지
7페이지
11페이지
-
BrowZer 모드를 시작합니다.
12페이지
카드 리모컨 센서
RESET 버튼(전면 패널 뒤쪽에 위치)
MODE 버튼
라디오 주파수 대역(FM/AM)/iPod의 재생 모드를
선택하려면 누릅니다.
승객 제어를 시작/취소하려면 수 초간 누릅니다.
12, 16, 17페이지
6페이지
8
15
PTY 버튼
RDS에서 PTY를 선택합니다.
16
주파수 선택 스위치
제공된 설치/연결 설명서의“주파수 선택 스위치”를
참조하십시오.
17
숫자 버튼
CD/USB:
라디오:
저장된 방송국 수신(누릅니다). 방송국 저장(수 초
이상 누릅니다).
18
DSPL(표시)/SCRL(스크롤) 버튼
13, 14, 15, 16, 17페이지
표시 항목 변경(누릅니다). 표시창 항목 스크롤(수 초
이상 누릅니다).
19
AUX 입력 단자
휴대용 오디오 장치를 연결합니다.
13페이지
(본체 바닥에 위치)
: ALBM -/+ (MP3/WMA/AAC 재생 중)
앨범 건너뛰기(누릅니다). 앨범 계속 건너뛰기
(수 초 이상 누릅니다).
: REP* 14, 15, 16페이지
: SHUF 14, 15, 16페이지
: DM+
MP3와 같이 디지털 방식으로 압축된 사운드의
음질을 개선합니다.
DM+ 기능을 사용하려면“ON”으로 설정하고,
취소하려면“OFF”로 설정합니다.
: 일시정지
재생을 일시 정지합니다. 취소하려면 다시
누릅니다.
19페이지
*
이 버튼에는 작은 돌기가 있습니다.
참고
디스크를 꺼내거나 삽입할 경우에는 디스크가 손상되지 않도록
USB 장치를 분리하십시오.
9
