Sony CDX-4180R User Manual

FM/MW/LW

Compact Disc Player

3-861-912-11 (1)

Operating Instructions Manual de instrucciones Manual de instruções Bruksanvisning

For installation and connections, see the supplied installation/connections manual.

Para obtener información sobre la instalación y las conexiónes, consulte el manual de instalación/conexiones suministrado.

Para a instalação e as ligações, consulte o manual de instalação/ligações fornecido.

Vi hänvisar till det medföljande häftet angående montering/anslutningar.

CDX-4180R

 1998 by Sony Corporation

Welcome !

Thank you for purchasing the Sony Compact Disc Player. This unit lets you enjoy a variety of features. You can use an optional rotary commander (RM-X4S).

Table of Contents

Location of controls ................................................. 4

Getting Started

Resetting the unit ................................................ 5

Detaching the front panel .................................. 5

Setting the clock .................................................. 6

CD Player

Listening to a CD ................................................ 6

Playing a CD in various modes ........................ 7

Radio

Memorising stations automatically

— Best Tuning Memory (BTM) ................... 8

Memorising only the desired stations.............. 8

Receiving the memorised stations .................... 9

Additional Information

Precautions ......................................................... 17

Maintenance ....................................................... 18

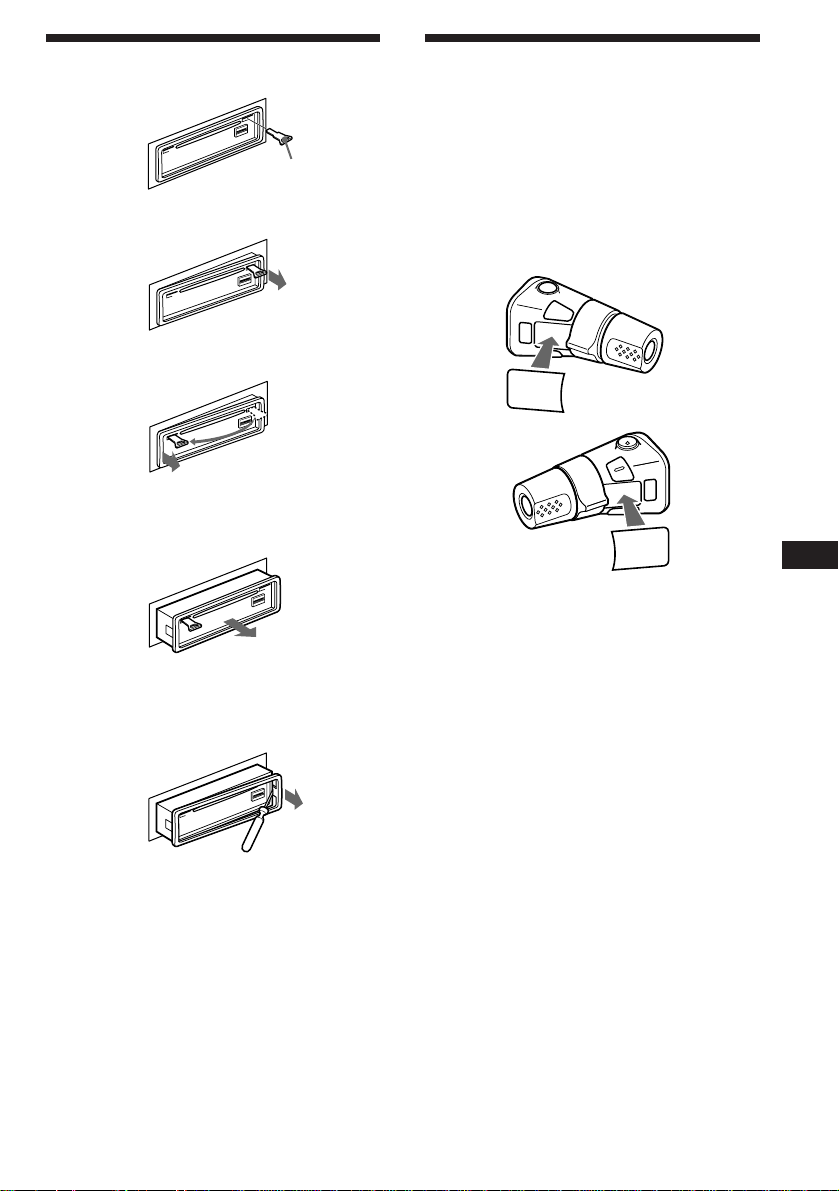

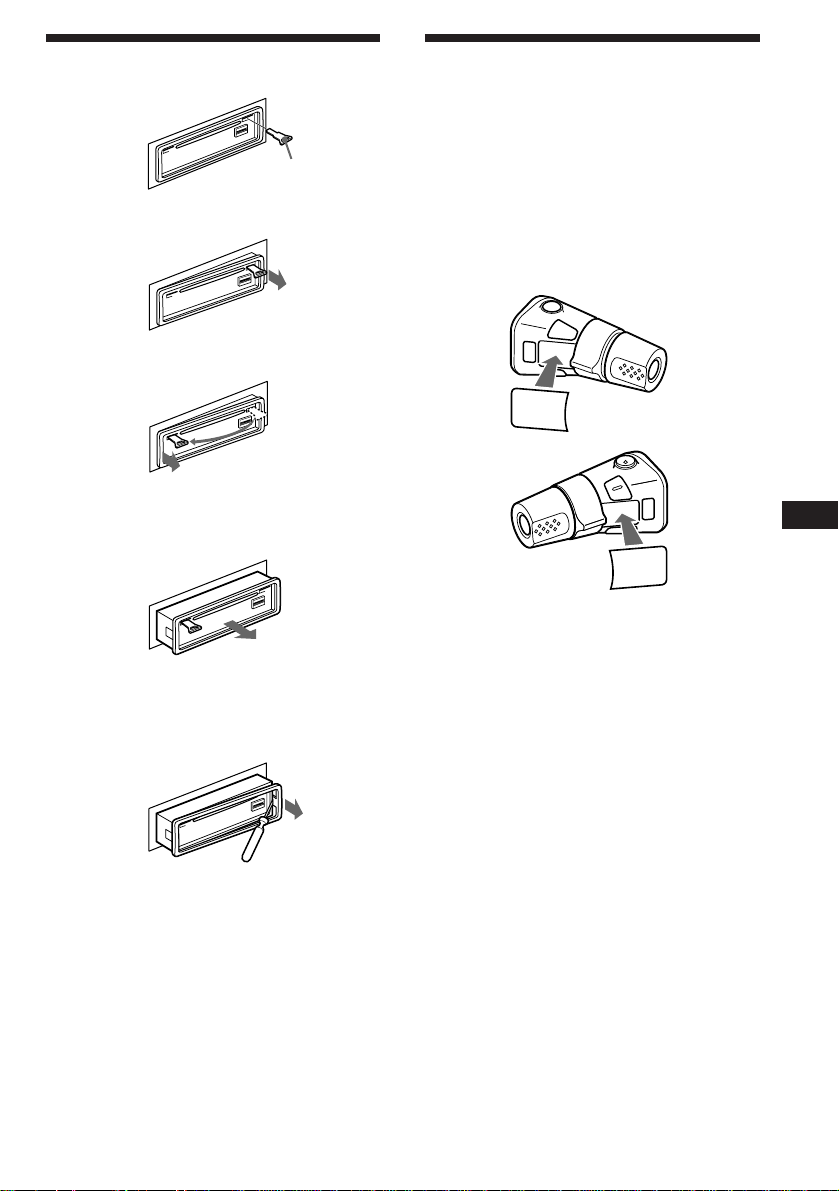

Dismounting the unit ....................................... 19

Attaching the label to

the rotary commander ................................ 19

Specifications ..................................................... 20

Troubleshooting guide ..................................... 21

RDS

Overview of the RDS function ........................ 10

Displaying the station name ............................ 10

Re-tuning the same programme automatically

— Alternative Frequencies (AF) ................ 10

Listening to traffic announcements ................ 11

Presetting the RDS stations

with the AF and TA data ............................ 12

Locating a station by programme type .......... 13

Setting the clock automatically ....................... 14

Other Functions

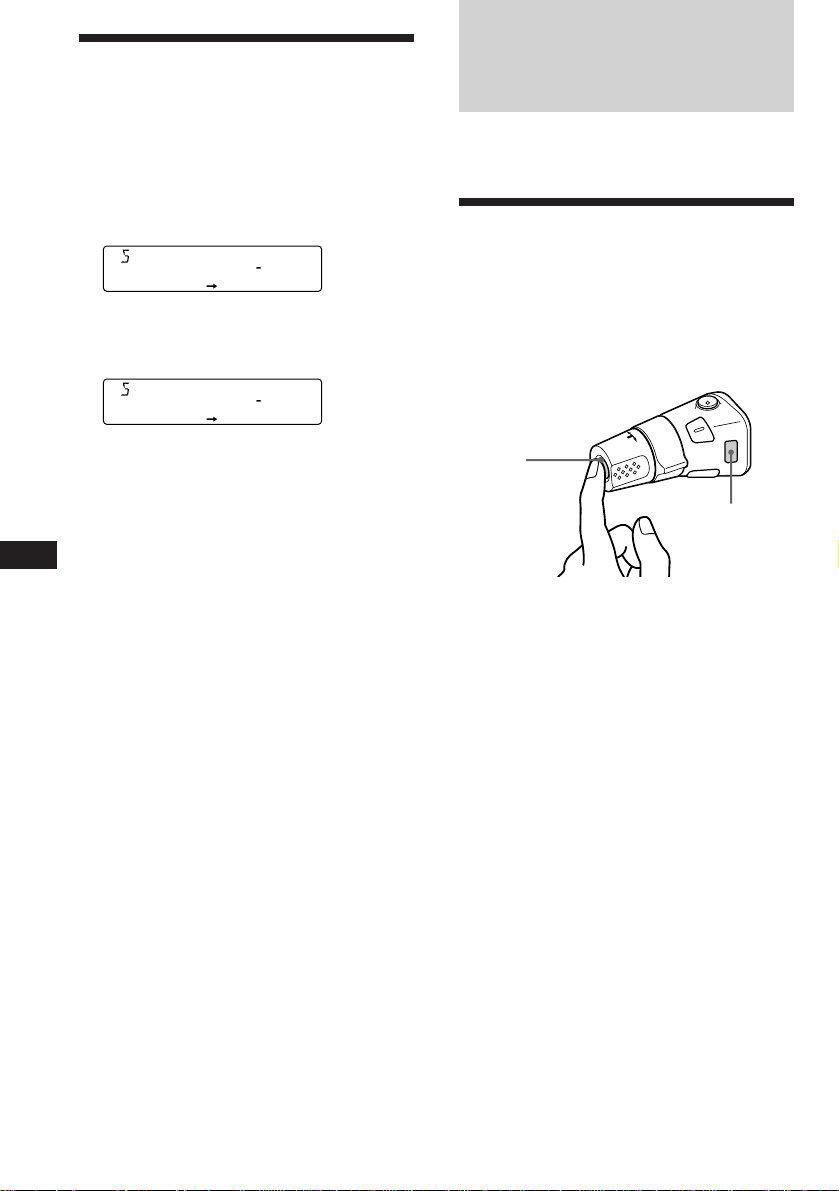

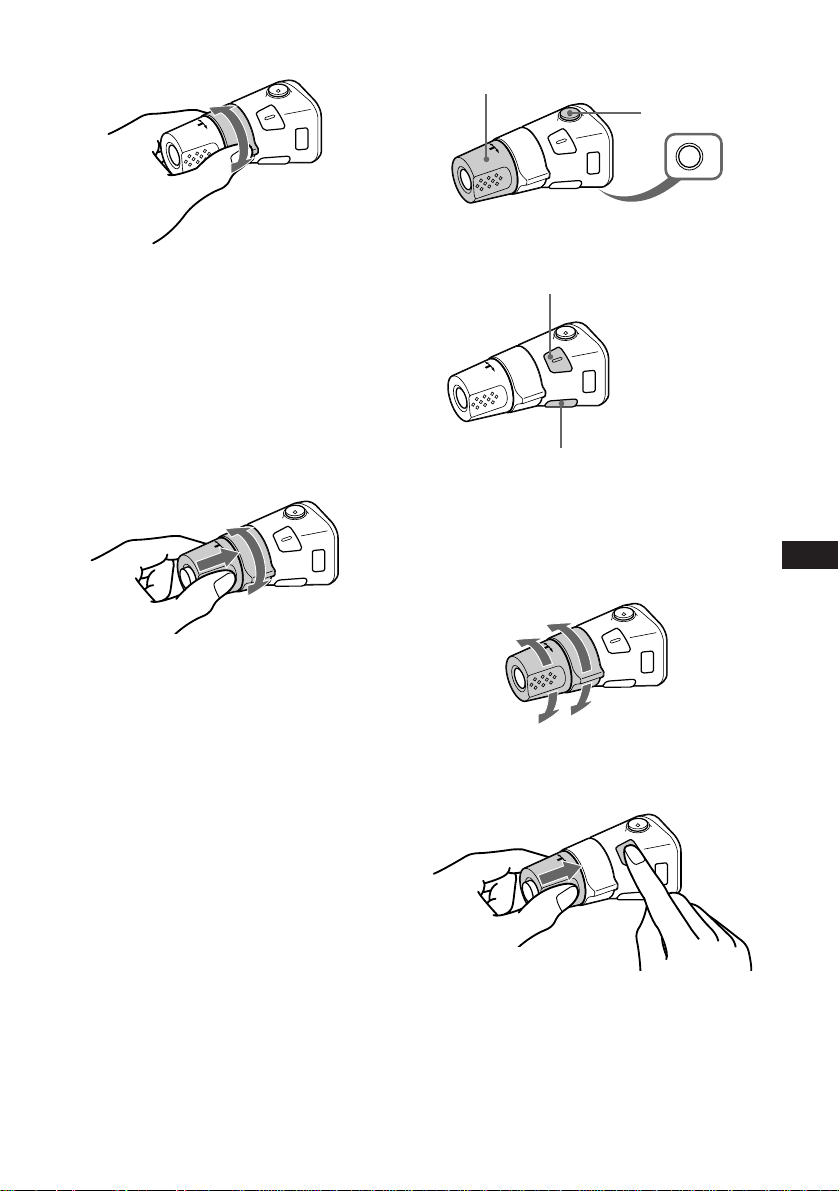

Using the rotary commander .......................... 14

Adjusting the sound characteristics ............... 16

Attenuating the sound ..................................... 16

Changing the sound and display settings ..... 16

Location of controls

MODE

SEEK/AMS

SOURCE

RELEASE

Refer to the pages for details.

1 SEEK/AMS (seek/Automatic Music

Sensor/manual search) control 7, 8, 9, 11, 13

2 MODE (band select) button 8, 9 3 SOURCE (source select) button 6, 8, 9 4 Dial (volume/bass/treble/left-right/

front-rear) 6, 16

5 SOUND button 16 6 DSPL (display mode change) button

6, 9, 10

7 Display window 8 PTY button

RDS Programme 13

9 6 (eject) button 6 !º AF/TA button 10, 11, 12 !¡ RELEASE (front panel release) button

5, 18

SOUND

DSPL

OFF

SHIFT

PTY

AF/TA

OFF

D - BASS

2 3 4 5 6 7 8 9110

CDX-4180R

!™ Reset button (located on the front side

of the unit behind by the front panel) 5

!£ OFF button 5, 6 !¢ SHIFT button

PLAY MODE 7, 8, 9, 11, 12 REP 7 SET UP 6, 14, 16 SHUF 7

!∞ POWER SELECT switch (located on the

bottom of the unit)

See “POWER SELECT Switch” in the Installation/Connections manual.

!§ During radio reception:

Number buttons 8, 9

!¶ D-BASS dial 17

Getting Started

Resetting the unit

Before operating the unit for the first time or after replacing the car battery, you must reset the unit. Press the reset button with a pointed object, such as a ballpoint pen.

Reset button

Notes

• Pressing the reset button will erase the clock and some memorized functions.

• When you connect the power supply cord to the unit or reset the unit, wait for about 10 seconds before you insert a disc. If you insert a disc within these 10 seconds, the unit will not be reset, and you will have to press the reset button again.

Detaching the front panel

You can detach the front panel of this unit to prevent the unit from being stolen.

1 Press (OFF). 2 Press (RELEASE) to open up the front

panel. Then slide the front panel a little to the left, and pull it off towards you.

(OFF)

Attaching the front panel

Align part A of the front panel to part B of the unit as illustrated, and push until it clicks.

Notes

• Be sure not to attach the front panel upside down.

• Do not press the front panel hard against the unit when attaching it. Press it lightly against the unit.

• Do not press hard or put excessive pressure on the display windows of the front panel.

• Do not expose the front panel to direct sunlight, heat sources such as hot air ducts, and do not leave it in a humid place. Never leave it on the dashboard of a car parked in direct sunlight where there may be a considerable rise in temperature.

Caution alarm

If you turn the ignition key switch to the OFF position without removing the front panel, the caution alarm will beep for a few seconds (only when the POWER SELECT switch is set to the A position). If you connect an optional power amplifier and do not use the built-in amplifier, the beep tone will be disabled.

Getting Started

(RELEASE)

Notes

• Be sure not to drop the panel when detaching it from the unit.

• If you press (RELEASE) to detach the panel while the unit is still on, the unit will turn off automatically to prevent the speakers from being damaged.

• When you carry the front panel with you, put it in the supplied front panel case.

Setting the clock

5 215

TRACK

The clock uses a 24-hour digital indication.

Example: Set the clock to 10:08

1 Press (SHIFT), then press (2) (SET UP).

CLOCK

SETUP

1 Press (4) (n).

1OO

SETUP

The hour digit flashes.

2 Set the hour.

CD Player

Listening to a CD

Simply insert the CD.

Playback starts automatically.

Labelled side up

2 Press (SHIFT).

3 Press (SHIFT).

SOURCE

3 Press (4) (n).

The minute digits flash.

4 Set the minute.

SOURCE

1OO8

SETUP

The clock starts.

After the mode setting is complete, the display goes back to normal playback mode.

to go backward

to go forward

1OOO

SETUP

1OOO

SETUP

to go backward

to go forward

1OO8

SETUP

If a CD is already inserted, press (SOURCE) repeatedly until “CD” appears.

Elapsed playing time

Track number

Note

To play back an 8 cm CD, use the optional Sony compact disc single adapter (CSA-8).

To Press

Stop playback 6 or (OFF) Eject the CD 6

Changing the displayed item

Each time you press (DSPL), the item changes as follows:

z Elapsed playing time/ Track number

MOTION DISPLAY* Z Clock Z

* All the items above are scrolled in the display

one by one in order.

Note

If the POWER SELECT switch on the bottom of the unit is set to the B position, turn the power on first, then set the clock.

Locating a specific track

SETUP PLAYMODE

REP SHUF

REP1

SETUP PLAYMODE

REP SHUF

1SHUF

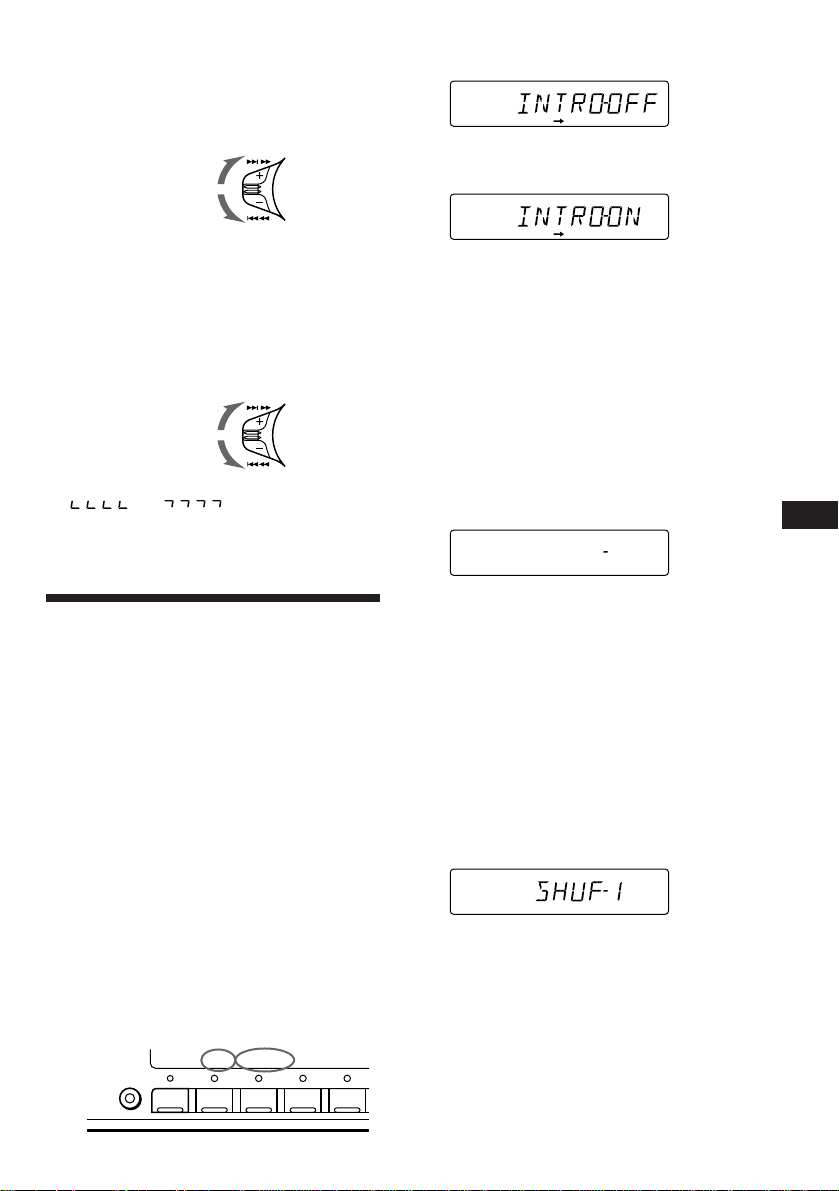

— Automatic Music Sensor (AMS)

During playback, push the SEEK/AMS control up or down momentarily.

To locate succeeding tracks

To locate preceding tracks

SEEK/AMS

Locating a specific point in a track

— Manual Search

During playback, push the SEEK/AMS control up or down and hold. Release the button when you have found the desired point.

To search forward

To search backward

SEEK/AMS

3 Press (4) (n) to select “INTRO-ON.”

PLAYMODE

Intro Scan starts.



4 Press (SHIFT).

To go back to normal playback mode, select “INTRO-OFF” in step 3 above.

Playing tracks repeatedly

— Repeat Play

1 During playback, press (SHIFT).

2 Press (6) (REP) repeatedly until ”REP-1“

appears.

Note

If “ display, that means you have reached the beginning or the end of the disc and you cannot go any further.

” or “ ” appears in the

Playing a CD in various modes

You can play CDs in various modes:

•INTRO (Intro Scan) lets you play the first 10 seconds of all the tracks.

•REP (Repeat Play) repeats the current track.

•SHUF (Shuffle Play) plays all the tracks in random order.

Searching for the desired track

— Intro scan

1 Press (SHIFT).

Every time you press (SHIFT), only the items you can select light up.

SETUP PLAYMODE

SHIFT

2 Press (3) (PLAY MODE) repeatedly until

“INTRO” appears.

PLAYMODE

2 3 4 51



Repeat Play starts.

3 Press (SHIFT).

To go back to normal playback mode, select “REP-OFF” in step 2 above.

Playing tracks in random order

— Shuffle Play

1 During playback, press (SHIFT). 2 Press (7) (SHUF) repeatedly until ”SHUF-

1“ appears.

Shuffle Play starts.

3 Press (SHIFT).

To go back to normal playback mode, select “SHUF-OFF” in step 2 above.

Getting Started/CD Player

Radio

Memorising stations automatically

— Best Tuning Memory (BTM)

The unit selects the stations with the strongest signals and memorises them in the order of their frequencies. You can store up to 10 stations on each band (FM1, FM2, MW and LW).

Caution

When tuning in stations while driving, use Best Tuning Memory to prevent accidents.

1 Press (SOURCE) repeatedly to select the

tuner.

Each time you press (SOURCE), the source changes as follows:

CD ˜ TUNER

2 Press (MODE) repeatedly to select the

band.

Each time you press (MODE), the band changes as follows:

z FM1 z FM2 z MW z LW

Memorising only the desired stations

You can store up to 10 stations on each band (20 for FM1 and FM2, 10 for each MW and LW) in the order of your choice.

1 Press (SOURCE) repeatedly to select the

tuner.

2 Press (MODE) repeatedly to select the

band (FM1, FM2, MW or LW).

3 Push the SEEK/AMS control up or down

to tune in the station you want to store on the number button.

4 Keep the desired number button ((1) to

(10)) pressed for two seconds until “MEM” appears.

The number button indication appears in the display.

Note

If you try to store another station on the same number button, the previously stored station will be erased.

3 Press (SHIFT), then press (3) (PLAY

MODE) repeatedly until “B.T.M” appears.

4 Press (4) (n).

The unit stores stations in the order of their frequencies on the number buttons. A beep sound and the setting is stored.

5 Press (SHIFT).

Notes

• The unit does not store stations with weak signals. If only a few stations are received, some number buttons will retain heir former setting.

• When a number is indicated in the display, the unit starts storing stations from the one currently displayed.

Receiving the memorised stations

1 Press (SOURCE) repeatedly to select the

tuner.

2 Press (MODE) repeatedly to select the

band (FM1, FM2, MW or LW).

If FM stereo reception is poor

— Monaural Mode

1 Press (SHIFT), then press (3) (PLAY

MODE) repeatedly until “MONO” appears.

2 Press (4) (n) repeatedly until “MONO-

ON“ appears.

The sound improves, but becomes monaural (“ST” disappears).

3 Press the number button ((1) to (10))

momentarily where the desired station is stored.

If you cannot tune in a preset station

Push the SEEK/AMS control up or down momentarily to search for the station (automatic tuning).

Scanning stops when the unit receives a station. Push the SEEK/AMS control up or down repeatedly until the desired station is received.

Note

If the automatic tuning stops too frequently, press (SHIFT), then press (3) (PLAY MODE) repeatedly until “LOCAL” (local seek mode) is displayed. Then press (4) (n) to select “LOCAL-ON”. Press (SHIFT). Only the stations with relatively strong signals will be tuned in.

Tip

If you know the frequency of the station you want to listen to, push the SEEK/AMS control up or down and hold until the desired frequency appears (manual tuning).

3 Press (SHIFT).

To go back to normal mode, select “MONOOFF” in step 2 above.

Changing the displayed items

Each time you press (DSPL), the item changes as follows:

z Frequency z Clock

MOTION DISPLAY* Z

* All the items above are scrolled in the display

one by one in order.

Radio

RDS

Overview of the RDS function

Radio Data System (RDS) is a broadcasting service that allows FM stations to send additional digital information along with the regular radio programme signal. Your car stereo offers you a variety of services. Here are just a few: re-tuning the same programme automatically, listening to traffic announcements and locating a station by programme type.

Re-tuning the same programme automatically

— Alternative Frequencies (AF)

The Alternative Frequencies (AF) function automatically selects and re-tunes the station with the strongest signal in a network. By using this function, you can continuously listen to the same programme during a longdistance drive without having to re-tune the station manually.

Frequencies change automatically.

98.5MHz

96.0MHz

Notes

• Depending on the country or region, not all of the RDS functions are available.

• RDS may not work properly if the signal strength

is weak or if the station you are tuned to is not transmitting RDS data.

Displaying the station name

The name of the current station lights up in the display.

Select an FM station (page 8).

When you tune in an FM station that transmits RDS data, the station name appears in the display.

Note

The “*” indication means that an RDS station is being received.

Changing the displayed item

Each time you press (DSPL), the item changes as follows:

z Station name (Frequency) z Clock

* All the items above are scrolled in the display

one by one in order.

MOTION DISPLAY* Z

Station

102.5MHz

1 Select an FM station (page 8). 2 Press (AF/TA) repeatedly until “AF-ON”

appears.

The unit starts searching for an alternative station with a stronger signal in the same network.

Note

When there is no alternative station in the area and you do not need to search for an alternative station, turn the AF function off by pressing (AF/TA) repeatedly until “AF.TA-OFF” appears.

Note

“NO NAME” appears if the received station does not transmit RDS data.

Changing the displayed item

Each time you press (AF/TA), the item changes as follows:

” AF-ON ” TA-ON ” AF.TA-ON*

AF.TA-OFF “

* Select this to turn on both the AF and TA

functions.

Notes

• “NO AF” and the station name flash alternately, if the unit cannot find an alternative station in the network.

• If the station name starts flashing after selecting a station with the AF function on, this indicates that no alternative frequency is available. Push the SEEK/AMS control up or down while the station name is flashing (within eight seconds). The unit starts searching for another frequency with the same PI (Programme Identification) data (“PI SEEK” appears and no sound is heard). If the unit cannot find another frequency, “NO PI” appears, and the unit returns to the originally selected frequency.

Listening to a regional programme

The “REG-ON” (regional on) function lets you stay tuned to a regional programme without being switched to another regional station. (Note that you must turn the AF function on.) The unit is factory preset to “REG-ON,” but if you want to turn off the function, do the following.

1 Press (SHIFT), then press (3) (PLAY

MODE) repeatedly until “REG” appears.

2 Press (4) (n) repeatedly until “REG-OFF”

appears.

Local link function (United Kingdom only)

The Local Link function lets you select other local stations in the area, even though they are not stored on your number buttons.

1 Press a number button that has a local

station stored on it.

2 Within five seconds, press the number

button of the local station again.

3 Repeat this procedure until the desired

local station is received.

Listening to traffic announcements

The Traffic Announcement (TA) and Traffic Programme (TP) data let you automatically tune in an FM station is broadcasting traffic announcements even though you are listening to other programme sources.

Press (AF/TA) repeatedly until “TA-ON” or “AF.TA-ON” appears.

The unit starts searching for traffic information stations. “TP” appears in the display when the unit finds a station broadcasting traffic announcements. When the traffic announcement starts, “TA” flashes. The flashing stops when the traffic announcement is over.

RDS

3 Press (SHIFT).

Note that selecting “REG-OFF” might cause the unit to switch to another regional station within the same network.

To go back to regional on, select “REG-ON” in step 2 above.

Note

This function does not work in the United Kingdom and in some other areas.

Tip

If the traffic announcement starts while you are listening to another programme source, the unit automatically switches to the announcement and goes back to the original source when the announcement is over.

Notes

• “NO TP” flashes for five seconds if the received station does not broadcast traffic announcements. Then, the unit starts searching for a station that broadcasts traffic announcements.

• When “EON” appears with “TP” in the display, the current station makes use of broadcast traffic announcement of other stations in the same network.

To cancel the current traffic announcement

Press (AF/TA) momentarily.

To cancel all traffic announcements, turn off the function by pressing (AF/TA) until “AF.TA-OFF” appears.

Presetting the volume of traffic announcements

You can preset the volume level of the traffic announcements beforehand so you won’t miss the announcement. When a traffic announcement starts, the volume will be automatically adjusted to the preset level.

1 Select the desired volume level.

2 Press (AF/TA) for two seconds.

“TA” appears and the setting is stored.

Receiving emergency

announcements

If an emergency announcement comes in while you are listening to the radio, the programme will be automatically switched to the announcement. If you are listening to a source other than the radio, the emergency announcements will be heard if you set AF or TA to on. The unit will then automatically switch to these announcements no matter what you are listening to at the time.

Presetting the same setting for all preset stations

1 Select an FM band (page 8). 2 Press (AF/TA) repeatedly to select either

“AF-ON”, “TA-ON” or “AF.TA-ON” (for both AF and TA functions).

Note that selecting “AF.TA-OFF” stores not only RDS stations, but also non-RDS stations.

3 Press (SHIFT), then press (3) (PLAY

MODE) repeatedly until “BTM” appears.

4 Press (4) (n).

5 Press (SHIFT).

Presetting different settings for each preset station

1 Select an FM band, and tune in the

desired station (page 9).

2 Press (AF/TA) repeatedly to select either

“AF-ON”, “TA-ON” or “AF.TA-ON” (for both AF and TA functions).

3 Press the desired number button until

“MEM” appears.

Repeat from step 1 to preset other stations.

Presetting the RDS stations with the AF and TA data

When you preset RDS stations, the unit stores each station’s data as well as its frequency, so you don’t have to turn on the AF or TA function every time you tune in the preset station. You can select a different setting (AF, TA, or both) for individual preset stations, or the same setting for all preset stations.

Tip

If you want to change the AF and/or TA setting after you tuned in the preset station, you can do so by turning the AF or TA function on or off.

Locating a station by

PORT

INFO

programme type

You can locate the station you want by selecting one of the programme types shown below.

Note

If you are in a country or region where EON data is not transmitted, you can use this function only for the stations you have tuned in once.

Programme types Display

News NEWS Current Affairs AFFAIRS Information INFO Sports SPORT Education EDUCATE Drama DRAMA Culture CULTURE Science SCIENCE Varied VARIED Popular Music POP M Rock Music ROCK M Middle of the Road Music M.O.R. M Light Classical LIGHT M Classical CLASSICS Other Music Type OTHER M Weather WEATHER Finance FINANCE Children’s programmes CHILDREN Social Affairs SOCIAL A Religion RELIGION Phone In PHONE IN Travel TRAVEL Leisure LEISURE Jazz Music JAZZ Country Music COUNTRY National Music NATION M Oldies Music OLDIES Folk Music FOLK M Documentary DOCUMENT Not specified NONE

1 Press (PTY) during FM reception until

“PTY” appears.

The current programme type name appears if the station is transmitting the PTY data. “- - - - -” appears if the received station is not an RDS station, or if the RDS data has not been received.

2 Press (PTY) repeatedly until the desired

programme type appears.

The programme types appear in the order shown in the above table. Note that you cannot select “NONE” (Not specified) for searching.

3 Push the SEEK/AMS control up or down.

The unit starts searching for a station broadcasting the selected programme type. When the unit finds the programme, the programme type appears again for five seconds. “NO” and the programme type appear alternately for five seconds if the unit cannot find the programme type. It then returns to the previous station.

RDS

Note

You cannot use this function in some countries where no PTY (Programme Type selection) data is available.

Setting the clock automatically

The CT (Clock Time) data from the RDS transmission sets the clock automatically.

1 Press (SHIFT), then press (2) (SET UP)

repeatedly until “CT” appears.

CTOFF

SETUP

2 Press (4) (n) repeatedly until “CT-ON”

appears.

The clock is set.

CTON

SETUP

3 Press (SHIFT) to return to the normal

display.

To cancel the CT function

Select “CT-OFF” in step 2 above.

Notes

• The CT function may not work even though an RDS station is being received.

• There might be a difference between the time set by the CT function and the actual time.

Other Functions

You can connect an optional rotary commander (RM-X4S) with this unit.

Using the rotary commander

The rotary commander works by pressing buttons and/or rotating controls.

By pressing buttons (the SOURCE and MODE buttons)

(SOURCE)

(MODE)

Each time you press (SOURCE), the source changes as follows:

TUNER ˜ CD

Pressing (MODE) changes the operation in the following ways;

Tuner: FM1 n FM2 n MW n LW

Tip

When the POWER SELECT switch is set to position B, you can turn on this unit by pressing (SOURCE) on the rotary commander.

By rotating the control (the SEEK/ AMS control)

Rotate the control momentarily and release it to:

•Locate a specific track on a disc. Rotate and hold the control until you locate the specific point in a track, then release it to start playback.

•Tune in stations automatically. Rotate and hold the control to tune in a specific station.

By pushing in and rotating the control (the PRESET/DISC control)

Other operations

Rotate the VOL control to adjust the volume.

Press (SOUND) to adjust the volume and sound menu.

Press (DSPL) to change the displayed items.

Press (ATT) to attenuate the sound.

OFF

Press (OFF) to turn off the unit.

Changing the operative direction

The operative direction of controls is factoryset as in the illustration below.

To increase

RDS/ Other Functions

Push in and rotate the control to:

Receive the stations memorised on the number buttons.

To decrease

If you need to mount the rotary commander on the right side of the steering column, you can reverse the operative direction.

Press (SOUND) for two seconds while pushing the VOL control.

Adjusting the sound characteristics

You can adjust the bass, treble, balance and fader. Each source can store the bass and treble levels respectively.

1 Select the item you want to adjust by

pressing (SOUND) repeatedly.

VOL (volume) n BAS (bass) n TRE (treble) n BAL (left-right) n FAD (front-rear)

2 Adjust the selected item by rotating the

dial.

Adjust within three seconds after selecting the item. (After three seconds, the dial functions as the volume control.)

Attenuating the sound

Press (ATT) on the rotary commander.

“ATT-ON” flashes momentarily.

To restore the previous volume level, press (ATT) again.

Tip

The unit decreases the volume automatically when a telephone call comes in (Telephone-ATT function).

Changing the sound and display settings

You can set:

•CLOCK (page 6).

•CT (Clock Time) (page 14).

•D.INFO (Dual Information) to display the clock and the play mode at the same time (ON) or to display the information alternately (OFF).

•BEEP to turn on or off the beeps.

•RM (Rotary Commander) to change the operative direction of the controls of the rotary commander. — Select “NORM” to use the rotary remote

as the factory-set position.

— Select “REV” when you mount the rotary

remote on the right side of the steering column.

1 Press (SHIFT).

2 Press (2) (SET UP) repeatedly until the

desired item appears.

Each time you press (2) (SET UP), the item changes as follows:

CLOCK n CT n D.INFO* n BEEP n RM * When you have not tune the station or there

is no CD being played, these items will not appear.

Note

The displayed item will differ depending on the source.

3 Press (4) (n) to select the desired

setting (for example: ON or OFF).

4 Press (SHIFT).

After the mode setting is complete, the display goes back to normal playback mode.

Boosting the bass sound — D.bass

You can enjoy clear and powerful bass sound. The D-bass function boosts the low frequency signal with a sharper curve than conventional bass boost. You can hear the bass line more clearly even if the vocal sound is the same volume. You can emphasize and adjust the bass sound easily with the D-bass control. This effect is similar to the one you get when you use an optional subwoofer system. Moreover, the Digital D-bass* function creates even sharper and more powerful bass sound than Analog D-bass.

* Digital D-bass is available during CD playback.

Digital D-BASS

Level

0dB

D-BASS 3

D-BASS 2

D-BASS 1

Analog D-BASS

Level

0dB

Frequency (Hz)Frequency (Hz)

D-BASS 3

D-BASS 2

D-BASS 1

Adjusting the bass curve

Turn the D-BASS dial to adjust the bass level (1, 2 or 3).

“D-BASS” appears in the display. During CD playback, “DIGITAL D-BASS” appears in the display.

To cancel, turn the dial to the OFF position.

Note

If the bass sound becomes distorted, adjust the Dbass dial or volume control.

Additional Information

Precautions

• If your car was parked in direct sunlight resulting in a considerable rise in temperature inside the car, allow the unit to cool off before operating it.

• If no power is being supplied to the unit, check the connections first. If everything is in order, check the fuse.

• If no sound comes from the speakers of two-speaker systems, set the fader control to the centre position.

•If your car is equipped with a power aerial, it will extend automatically while the unit is operating.

If you have any questions or problems concerning your unit that are not covered in this manual, please consult your nearest Sony dealer.

Notes on handling CDs

A dirty or defective disc may cause sound dropouts while playing. To enjoy optimum sound, handle the disc as follows. Handle the disc by its edge. To keep the disc clean, do not touch the surface.

Other Functions/Additional Information

Do not stick paper or tape on the labelled surface.

Do not expose the discs to direct sunlight or heat sources such as hot air-ducts, or leave them in a car parked in direct sunlight where there can be a considerable rise in the temperature inside the car.

Before playing, clean the discs with an optional cleaning cloth. Wipe each disc from the centre out. Do not use solvents such as benzine, thinner, commercially available cleaners or antistatic spray intended for analog discs.

Maintenance

Fuse replacement

When replacing the fuse, be sure to use one that matches the amperage described on the fuse. If the fuse blows, check the power connection and replace the fuse. If the fuse blows again after replacement, there may be an internal malfunction. In such a case, consult your nearest Sony dealer.

Fuse (10 A)

Warning

Never use a fuse with an amperage rating exceeding the one supplied with the unit as this could damage the unit.

Notes on moisture condensation

On a rainy day or in a very damp area, moisture may condense on the lenses inside the CD player. Should this occur, the unit will not operate properly. In this case, remove the disc and wait for about an hour until the moisture evaporates.

When you play 8 cm CDs

Use the optional Sony compact disc single adapter (CSA-8) to protect the CD player from being damaged.

Cleaning the connectors

The unit may not function properly if the connectors between the unit and the front panel are not clean. To prevent this, open the front panel by pressing (RELEASE), then detach it and clean the connectors with a cotton swab dipped in alcohol. Do not apply too much force. Otherwise, the connectors may be damaged.

Main unit

Back of the front panel

Dismounting the unit

Release key (supplied)

Attaching the label to the rotary commander

You can control this unit with the optional rotary commander (RM-X4S). Several labels are supplied with the rotary commander. Attach the label that matches the functions of this unit and the mounting position of the rotary commander. After you mount the rotary commander, attach the label in the illustration below.

DSPL

MODE

SOUND

Pull the unit out while the release key is inserted.

Press the clip inside the front cover with a thin screwdriver, and lever the front cover free.

SOUND

MODE

DSPL

Additional Information

Specifications

CD player section

System Compact disc digital audio

Signal-to-noise ratio 90 dB Frequency response 10 – 20,000 Hz Wow and flutter Below measurable limit

system

Tuner section

Tuning range 87.5 – 108.0 MHz Aerial terminal External aerial connector Intermediate frequency 10.7 MHz Usable sensitivity 8 dBf Selectivity 75 dB at 400 kHz Signal-to-noise ratio 65 dB (stereo),

Harmonic distortion at 1 kHz

Separation 35 dB at 1 kHz Frequency response 30 – 15,000 Hz Capture ratio 2 dB

MW/LW

Tuning range MW: 531 – 1,602 kHz

Aerial terminal External aerial connector Intermediate frequency 10.71 MHz/450 kHz Sensitivity MW: 30 µV

68 dB (mono)

0.5 % (stereo),

0.3 % (mono)

LW: 153 – 281 kHz

LW: 50 µV

Power amplifier section

Outputs Speaker outputs

Speaker impedance 4 – 8 ohms Maximum power output 40 W × 4 (at 4 ohms)

(sure seal connectors)

General

Outputs Line outputs (2)

Power aerial relay control lead Power amplifier control lead Telephone ATT control lead

Tone controls Bass ±10 dB at 100 Hz

Treble ±10 dB at 10 kHz

Power requirements 12 V DC car battery

(negative ground)

Dimensions Approx. 178 × 50 × 185 mm

(w/h/d)

Mounting dimensions Approx. 182 × 53 × 162 mm

(w/h/d) Mass Approx. 1.2 kg Supplied accessories Parts for installation and

connections (1 set)

Front panel case (1) Optional accessories Rotary Commander

RM-X4S

RCA pin cord

RC-63 (1 m)

Cleaning cloth XP-CD1

Compact disc single

adapter CSA-8

Design and specifications are subject to change without notice.

Troubleshooting guide

The following checklist will help you remedy the problems you may encounter with your unit. Before going through the checklist below, check the connection and operating procedures.

General

Problem

No sound.

The contents of the memory have been erased.

Indications do not appear in the display.

No beep tone.

CD playback

Problem

CD cannot be loaded.

Play does not begin. CD is automatically ejected. CD will not eject. The operation buttons do not

function. The sound skips due to

vibration.

Cause/Solution

•Cancel the ATT function.

•Set the fader control to the centre position for two-speaker systems.

•Rotate the dial in a clockwise direction to adjust the volume.

• The power cord or battery has been disconnected.

• The reset button has been pressed. n Store again into the memory.

Remove the front panel and clean the connectors. See “Cleaning the connectors” (page 18) for details.

•An optional power amplifier is connected and you are not using the built-in amplifier.

• The beep tone is attenuated (page 16).

Cause/Solution

• Another CD is already loaded.

• The CD was forcibly inserted upside down.

Dusty disc. The ambient temperature is more than 50°C. Press 6 for two seconds. Press the reset button.

• The unit is installed at an angle of more than 60°.

• The unit is not installed in a sturdy part of the car.

Additional Information

Radio reception

Problem

Preset tuning is not possible.

Automatic tuning is not possible.

The “ST” indication flashes.

Cause/Solution

• Memorise the correct frequency.

• The broadcast signal is too weak.

The broadcast signal is too weak. n Use manual tuning.

•Tune in the frequency accurately.

•The broadcast signal is too weak. n Set to the MONO mode (page 9).

RDS

Problem

A SEEK starts after a few seconds of listening.

No traffic announcements.

PTY displays “NONE.”

Cause/Solution

The station is non-TP or the signal is weak. n Press (AF/TA) until “AF.TA-OFF” appears.

•Activate “TA.”

•The station does not broadcast any traffic announcements despite being TP. n Tune to another station.

The station does not specify the programme type.

Error displays

The following indications will flash for about five seconds, and an alarm sound will be heard.

Display

ERROR

RESET

If the above-mentioned solutions do not help improve the situation, consult your nearest Sony dealer.

Cause

A CD is dirty or inserted upside down.

The CD player cannot be operated because of some problem.

Solution

Clean or insert the CD correctly.

Press the reset button of the this unit.

¡Bienvenido!

Enhorabuena por la adquisición del reproductor de discos compactos Sony. Esta unidad le permitirá disfrutar de una serie de funciones. Podrá usar un mando a distancia rotativo (RM-X4S) opcional.

Indice

Localización de los controles ................................. 4

Procedimientos iniciales

Restauración de la unidad ................................. 5

Extracción del panel frontal............................... 5

Ajuste del reloj..................................................... 6

Reproductor de discos compactos

Reproducción de discos compactos ................. 6

Reproducción de discos compactos en

diversos␣ modos .............................................. 7

Radio

Memorización automática de emisoras

— Memorización de la mejor sintonía

(BTM) ............................................................... 8

Memorización de las emisoras deseadas......... 8

Recepción de emisoras memorizadas .............. 9

Información complementaria

Precauciones ...................................................... 17

Mantenimiento .................................................. 18

Desmontaje de la unidad ................................. 19

Adhesión de la etiqueta al

mando rotativo ............................................. 19

Especificaciones ................................................. 20

Guía de solución de problemas ...................... 21

RDS

Descripción general de la función RDS ......... 10

Visualización del nombre de la emisora........ 10

Resintonización automática del mismo

programa

— Frecuencias alternativas (AF) ................ 10

Recepción de anuncios de tráfico ................... 11

Programación de emisoras RDS con los datos

AF y TA ......................................................... 12

Localización de emisoras mediante el tipo de

programa ....................................................... 13

Ajuste automático del reloj .............................. 14

Otras funciones

Uso del mando rotativo ................................... 14

Ajuste de las características de sonido........... 16

Atenuación del sonido ..................................... 16

Cambio de los ajustes de sonido y

visualización ................................................. 16

Localización de los controles

MODE

SEEK/AMS

SOURCE

RELEASE

SOUND

DSPL

OFF

SHIFT

2 3 4 5 6 7 8 9110

Consulte las páginas indicadas para obtener más información

1 Botón SEEK/AMS (búsqueda/sensor de

música automático/búsqueda manual) 7, 8, 9, 11, 13

2 Botón MODE (selección de banda) 8, 9 3 Botón SOURCE (selección de fuente)

6, 8, 9

4 Dial (control de volumen/graves/

agudos/izuquierdo-derecho/delanterotrasero) 6, 16

5 Botón SOUND 16 6 Botón DSPL (cambio del modo de

indicación) 6, 9, 10

7 Visor 8 Botón PTY

Programa RDS 13

9 Botón 6 (expulsión) 6 !º Botón AF/TA 10, 11, 12

PTY

AF/TA

OFF

D - BASS

CDX-4180R

!¡ Botón RELEASE (liberación del panel

frontal) 5, 18

!™ Botón de restauración (situado en el

lado frontal de la unidad, oculto por el panel frontal) 5

!£ Botón OFF 5, 6 !¢ Botón SHIFT

PLAY MODE 7, 8, 9, 11, 12 REP 7 SET UP 6, 14, 16 Shuf 7

!∞ Selector POWER SELECT (situado en la

parte inferior de la unidad)

Consulte “Selector POWER SELECT” en el manual de instalación y conexiones.

!§ Durante la recepción de radio:

Botones numéricos 8, 9

!¶ Control D-BASS 17

Procedimientos iniciales

Restauración de la unidad

Antes de utilizar la unidad por primera vez o después de sustituir la batería del automóvil, es necesario restaurar dicha unidad. Pulse el botón de restauración con un objeto puntiagudo, como un bolígrafo.

Botón de restauración

Notas

• Al pulsar el botón de restauración se borrarán los ajustes del reloj y algunas funciones memorizadas.

• Cuando conecte el cable de suministro de alimentación a la unidad o restaure ésta, espere unos 10 segundos antes de insertar un disco. Si inserta un disco antes de que transcurran los 10 segundos, la unidad no se restaurará y será necesario volver a pulsar el botón de restauración.

Extracción del panel frontal

Es posible extraer el panel frontal de esta unidad con el fin de evitar su robo.

1 Pulse (OFF). 2 Pulse (RELEASE) para abrir el panel

frontal. A continuación, deslícelo ligeramente hacia la izquierda y extráigalo tirando hacia fuera.

(OFF)

Notas

• Procure no dejar caer el panel al extraerlo de la unidad.

• Si pulsa (RELEASE) para extraer el panel mientras la unidad se encuentra encendida, ésta se desactivará automáticamente para evitar que se dañen los altavoces.

• Cuando lleve consigo el panel, guárdelo en el estuche suministrado.

Fijación del panel frontal

Alinee la parte A del panel con la parte B de la unidad como muestra la ilustración y, a continuación, ejerza presión hasta oír un chasquido.

Notas

• Asegúrese de no fijar el panel frontal al revés.

• No ejerza excesiva presión sobre el panel al fijarlo a la unidad. Presiónelo ligeramente.

• No sujete con demasiada fuerza ni presione excesivamente sobre el visor del panel frontal.

• No exponga el panel frontal a la luz solar directa, a fuentes térmicas, como conductos de aire caliente, ni lo deje en un lugar húmedo. No lo deje nunca sobre el salpicadero de un automóvil aparcado bajo la luz solar directa, ya que podría producirse un considerable aumento de temperatura.

Alarma de precaución

Si gira el interruptor de la llave de encendido a la posición OFF sin haber extraído el panel frontal, la alarma de precaución emitirá pitidos durante unos segundos (sólo si el selector POWER SELECT está ajustado en la posición A). Si conecta un amplificador opcional de potencia y no utiliza el incorporado, los pitidos se desactivarán.

Procedimientos iniciales

(RELEASE)

Ajuste del reloj

5 215

TRACK

El reloj dispone de una indicación digital de 24 horas.

Ejemplo: Para ajustar el reloj a las 10:08

1 Pulse (SHIFT) y, a continuación, (2) (SET

UP).

CLOCK

SETUP

1 Pulse (4) (n).

1OO

SETUP

Los dígitos de la hora parpadean.

2 Ajuste la hora.

SOURCE

3 Pulse (4) (n).

para retroceder

para avanzar

1OOO

SETUP

Reproductor de discos compactos

Reproducción de discos compactos

Basta con insertar el CD.

La reproducción se iniciará de forma automática.

Con el lado de la etiqueta hacia arriba

Si ya hay un CD insertado, pulse (SOURCE) varias veces hasta que aparezca “CD”.

Tiempo de reproducción transcurrido

4 Ajuste los minutos.

2 Pulse (SHIFT).

El reloj se pone en funcionamiento.

3 Pulse (SHIFT).

Una vez finalizado el ajuste de modo, el visor vuelve a la indicación de modo de reproducción normal.

Nota

Si el selector POWER SELECT de la parte inferior de la unidad se ajusta en la posición B, active primero la alimentación y, a continuación, ajuste el reloj.

1OOO

SETUP

Los dígitos de los minutos parpadean.

SOURCE

1OO8

SETUP

para retroceder

para avanzar

1OO8

SETUP

Número de tema

Nota

Si desea reproducir un CD de 8 cm, utilice el adaptador sencillo opcional de discos compactos Sony (CSA-8).

Para Pulse

Detener la reproducción 6 o (OFF) Expulsar el CD 6

Cambio de los elementos mostrados

Cada vez que pulse (DSPL), los elementos cambiarán de la siguiente forma:

z z Reloj

Tiempo de reproducción transcurrido/Número de tema

MOTION DISPLAY* Z

* Todos los elementos anteriores se desplazan por

el visor uno por uno en orden.

Localización de un tema específico

SETUP PLAYMODE

REP SHUF

REP1

SETUP PLAYMODE

REP SHUF

1SHUF

— Sensor de música automático (AMS)

Durante la reproducción, desplace el control SEEK/AMS hacia arriba o abajo momentáneamente.

Para localizar temas posteriores

Para localizar temas anteriores

SEEK/AMS

Localización de un punto específico de un tema — Búsqueda manual

Durante la reproducción, desplace el control SEEK/AMS hacia arriba o abajo y manténgalo en esa posición. Suelte el botón cuando encuentre el punto que desee.

Para buscar hacia delante

Para buscar hacia atrás

Nota

Si “ significa que ha alcanzado el principio o el final del disco y no será posible pasar al siguiente.

” o “ ” aparece en el visor

SEEK/AMS

Reproducción de discos compactos en diversos modos

Es posible reproducir discos compactos en los siguientes modos:

•INTRO (Exploración de introducción), que permite reproducir los 10 primeros segundos de todos los temas.

•REP (Reproducción repetida), que permite repetir el tema actual.

•SHUF (Reproducción aleatoria), que permite reproducir todos los temas en orden aleatorio.

2 Pulse (3) (PLAY MODE) varias veces

hasta que aparezca “INTRO”.

PLAYMODE



3 Pulse (4) (n) para seleccionar “INTRO-

ON”.

PLAYMODE

Se inicia la exploración de introducciones.



4 Pulse (SHIFT).

Para volver al modo de reproducción normal, seleccione “INTRO-OFF” en el paso 3.

Reproducción repetida de temas

— Reproducción repetida

1 Durante la reproducción, pulse (SHIFT). 2 Pulse (6) (REP) varias veces hasta que

aparezca “REP-1”.

Se inicia la reproducción repetida.

3 Pulse (SHIFT).

Para volver al modo normal de reproducción, seleccione “REP-OFF” en el anterior paso 2.

Reproducción de temas en orden aleatorio — Reproducción aleatoria

1 Durante la reproducción, pulse (SHIFT).

2 Pulse (7) (SHUF) varias veces hasta que

aparezca “SHUF-1”.

Procedimientos iniciales/Reproductor de discos compactos

Búsqueda de temas determinados

— Exploración de introducciones

1 Pulse (SHIFT).

Cada vez que pulse (SHIFT), se iluminarán sólo los elementos que pueden seleccionarse.

SETUP PLAY MODE

SHIFT

2 3 4 51

Se inicia la reproducción aleatoria.

3 Pulse (SHIFT).

Para volver al modo normal de reproducción, seleccione “SHUF-OFF” en el anterior paso 2.

Radio

Memorización automática de emisoras

— Memorización de la mejor sintonía (BTM)

Esta unidad selecciona las emisoras de señal más intensa y las memoriza por orden de frecuencia. Es posible almacenar hasta 10 emisoras de cada banda (FM1, FM2, MW y LW).

Precaución

Para sintonizar emisoras durante la conducción, utilice la función de memorización de la mejor sintonía para evitar accidentes.

1 Pulse (SOURCE) varias veces para

seleccionar el sintonizador.

Cada vez que pulse (SOURCE), la fuente cambia de la siguiente forma:

CD ˜ TUNER

2 Pulse (MODE) varias veces para

seleccionar la banda.

Cada vez que pulse (MODE), la banda cambia de la siguiente forma:

z FM1 z FM2 z MW z LW

Memorización de las emisoras deseadas

Es posible almacenar un máximo de 10 emisoras de cada banda (20 de FM1 y FM2 y 10 de cada MW y LW) en el orden que desee.

1 Pulse (SOURCE) varias veces para

seleccionar el sintonizador.

2 Pulse (MODE) varias veces para

seleccionar la banda (FM1, FM2, MW o LW).

3 Desplace el control SEEK/AMS hacia

arriba o abajo para sintonizar la emisora que desee almacenar en el botón numérico.

4 Pulse el botón numérico que desee (de

(1) a (10)) durante dos segundos hasta que aparezca “MEM”.

En el visor aparecerá la indicación del botón numérico.

Nota

Si almacena otra emisora en el mismo botón numérico, la emisora previamente almacenada se borrará.

3 Pulse (SHIFT) y, a continuación, (3)

(PLAY MODE) varias veces hasta que aparezca “B.T.M”.

4 Pulse (4) (n).

La unidad almacena en los botones numéricos las emisoras por orden de frecuencia. La unidad emite un pitido y el ajuste se almacena.

5 Pulse (SHIFT).

Notas

• La unidad no almacena emisoras de señales débiles. Si se reciben pocas emisoras, algunos botones numéricos conservarán sus parámetros anteriores.

• Si el visor muestra algún número, la unidad almacenará las emisoras a partir del mostrado en el visor.

Recepción de emisoras memorizadas

1 Pulse (SOURCE) varias veces para

seleccionar el sintonizador.

2 Pulse (MODE) varias veces para

seleccionar la banda (FM1, FM2, MW o LW).

Si la recepción de FM en estéreo es de mala calidad — Modo monofónico

1 Pulse (SHIFT) y, a continuación, (3)

(PLAY MODE) varias veces hasta que aparezca “MONO”.

2 Pulse (4) (n) varias veces hasta que

aparezca “MONO-ON”.

El sonido mejorará, aunque será monofónico (la indicación “ST” desaparecerá).

3 Pulse durante un instante el botón

numérico ((1) a (10)) en el que esté almacenada la emisora que desee.

Si no puede sintonizar una emisora programada

Desplace momentáneamente el control SEEK/AMS hacia arriba o abajo para buscar la emisora (sintonización automática).

La exploración se detiene al recibirse una emisora. Desplace el control SEEK/AMS hacia arriba o abajo varias veces hasta recibir la emisora que desee.

Nota

Si la sintonización automática se detiene con demasiada frecuencia, pulse (SHIFT) y, a continuación, (3) (PLAY MODE) varias veces hasta que el visor muestre “LOCAL” (modo de búsqueda local). A continuación, pulse (4) (n) para seleccionar “LOCAL-ON”. Pulse (SHIFT). Sólo se sintonizarán las emisoras de señal relativamente intensa.

Consejo

Si conoce la frecuencia de la emisora que desea escuchar, desplace el control SEEK/AMS hacia arriba o abajo y manténgalo en esa posición hasta que aparezca la frecuencia que desee (sintonización manual).

3 Pulse (SHIFT).

Para volver al modo normal, seleccione “MONO-OFF” en el paso 2.

Cambio de la indicación del visor

Cada vez que pulse (DSPL), los elementos cambiarán de la siguiente forma:

z Frecuencia z Reloj

MOTION DISPLAY*Z

* Todos los elementos anteriores se desplazan por

el visor uno por uno en orden.

Radio

RDS

Descripción general de la función RDS

El sistema de datos de radio (RDS) es un servicio de radiodifusión que permite a las emisoras de FM transmitir información digital complementaria junto con las señales normales de programas de radio. Este sistema estéreo para automóvil ofrece, entre otros, los siguientes servicios: resintonización automática del mismo programa, recepción de anuncios de tráfico y localización de emisoras mediante el tipo de programa.

Notas

• La disponibilidad de todas las funciones RDS está determinada por el país o la región.

• La función RDS puede no activarse correctamente si la señal es débil o si la emisora

sintonizada no transmite datos RDS.

Visualización del nombre de la emisora

El nombre de la emisora actual se ilumina en el visor.

Cambio de los elementos mostrados

Cada vez que pulse (DSPL), los elementos cambiarán de la siguiente forma:

z Nombre de la emisora (Frecuencia)

MOTION DISPLAY*Z Reloj Z

* Todos los elementos anteriores se desplazan por

el visor uno por uno en orden.

Nota

Aparecerá “NO NAME” si la emisora recibida no transmite datos RDS.

Resintonización automática del mismo programa

— Frecuencias alternativas (AF)

La función de frecuencias alternativas (AF) selecciona y resintoniza automáticamente la emisora de señal más intensa dentro de una red. Mediante el uso de esta función, es posible escuchar continuamente el mismo programa durante un largo viaje sin necesidad de volver a sintonizar la emisora manualmente.

Las frecuencias cambian automáticamente.

96,0MHz

98,5MHz

96,0MHz

Seleccione una emisora de FM (página 8).

Al sintonizar una emisora de FM que transmita datos RDS, el nombre de la misma se ilumina en el visor.

Nota

La indicación “*” significa que se recibe una emisora RDS.

Emisora

102,5MHz

1 Seleccione una emisora de FM (página 8).

2 Pulse (AF/TA) varias veces hasta que

aparezca “AF-ON”.

La unidad comienza a buscar una emisora alternativa de señal más intensa dentro de la misma red.

Nota

Si no existe ninguna emisora alternativa en la zona y no es necesario buscarla, desactive la función AF pulsando (AF/TA) varias veces hasta que “AF.TAOFF” se ilumine.

Cambio de la indicación del visor

Cada vez que pulse (AF/TA), los elementos del visor cambiarán de la siguiente forma:

” AF-ON ” TA-ON ” AF.TA-ON*

AF.TA-OFF “

Función de enlace local (sólo Reino Unido)

Esta función permite seleccionar otras emisoras locales de la zona, aunque no estén almacenadas en los botones numéricos.

* Seleccione este elemento para activar las

funciones AF y TA.

Notas

• La indicación “NO AF” y el nombre de la emisora parpadean alternativamente si la unidad no encuentra una emisora alternativa en la red.

• Si el nombre de la emisora comienza a parpadear después de seleccionar una emisora con la función AF activada, significa que no hay disponible ninguna frecuencia alternativa. Desplace el control SEEK/AMS hacia arriba o abajo mientras el nombre de la emisora parpadea (sin superar un espacio de ocho segundos). La unidad inicia la búsqueda de otra frecuencia con los mismos datos PI (Identificación de programa) (se muestra “PI SEEK” y no se recibe sonido). Si la unidad no consigue encontrar otra frecuencia, se muestra “NO PI” y la unidad vuelve a la frecuencia originalmente seleccionada.

Recepción de programas regionales

La función de activación regional (“REG-ON”) de esta unidad permite permanecer en la sintonía de un programa regional sin cambiar a otra emisora. (Observe que es necesario activar la función AF.) El ajuste de fábrica de la unidad es “REG-ON”. No obstante, si desea desactivar la función, realice lo siguiente:

1 Pulse (SHIFT) y, a continuación, (3)

(PLAY MODE) varias veces hasta que aparezca “REG”.

2 Pulse (4) (n) varias veces hasta que

aparezca “REG-OFF”.

3 Pulse (SHIFT).

Observe que la selección de “REG-OFF” podría causar que la unidad cambie a otra emisora regional de la misma red.

Para volver a la activación regional, seleccione “REG-ON” en el anterior paso 2.

Nota

Esta función no se activa en el Reino Unido ni en determinadas zonas.

1 Pulse un botón numérico en el que haya

almacenada una emisora local.

2 En un intervalo de cinco segundos,

vuelva a pulsar el botón numérico de la emisora local.

3 Repita este procedimiento hasta recibir

la emisora local que desee.

Recepción de anuncios de tráfico

Los datos de anuncios de tráfico (TA) y de programas de tráfico (TP) permiten sintonizar automáticamente una emisora de FM que esté emitiendo anuncios de tráfico, aunque esté escuchando otras fuentes de programa.

Pulse (AF/TA) varias veces hasta que “TAON” o “AF.TA-ON” se ilumine en el visor.

La unidad comienza a buscar emisoras que emitan información sobre tráfico. “TP” se ilumina en el visor al encontrar una emisora que emita anuncios de tráfico. Al iniciarse el anuncio de tráfico, “TA” parpadea. Esta indicación deja de parpadear cuando el anuncio finaliza.

Consejo

Si el anuncio de tráfico comienza mientras escucha otra fuente de programa, la unidad cambia automáticamente al anuncio y vuelve a la fuente original al finalizar éste.

Notas

• “NO TP” parpadea durante cinco segundos si la emisora recibida no emite anuncios de tráfico. A continuación, la unidad comienza a buscar una emisora que emita dichos anuncios.

• Si la indicación “EON” aparece en el visor con “TP”, la emisora actual utiliza anuncios de tráfico emitidos por otras emisoras de la misma red.

RDS

Para cancelar el anuncio de tráfico actual

Pulse (AF/TA) durante un instante.

Para cancelar todos los anuncios de tráfico, desactive la función pulsando (AF/TA) hasta que “AF.TA-OFF” se ilumine.

Programación del volumen de los anuncios de tráfico

Es posible programar previamente el nivel de volumen de los anuncios de tráfico, de forma que éstos no pasen inadvertidos. Al comenzar un anuncio, el volumen se ajustará automáticamente al nivel programado.

1 Seleccione el nivel de volumen que

desee.

Programación del mismo ajuste para todas las emisoras programadas

1 Seleccione una banda de FM (página 8). 2 Pulse (AF/TA) varias veces para

seleccionar “AF-ON”, “TA-ON” o “AF.TAON” (tanto para la función AF como para la TA).

Observe que si selecciona “AF.TA-OFF” se almacenarán tanto las emisoras RDS como las que no lo son.

3 Pulse (SHIFT) y, a continuación, (3)

(PLAY MODE) varias veces hasta que aparezca “BTM”.

4 Pulse (4) (n).

2 Pulse (AF/TA) durante dos segundos.

Se muestra “TA” y se almacena el ajuste.

Recepción de anuncios de urgencia

Si se emite un anuncio de urgencia mientras escucha la radio, el programa cambiará

automáticamente al anuncio. Si escucha una fuente que no sea la radio, es posible recibir anuncios de urgencia si activa la función AF o TA. En este caso, la unidad cambiará automáticamente a dichos anuncios independientemente de lo que esté escuchando en ese momento.

Programación de emisoras RDS con los datos AF y TA

Al programar las emisoras RDS, la unidad almacena los datos de cada emisora, así como su frecuencia, de forma que no sea necesario activar la función AF o TA cada vez que sintonice la emisora programada. Es posible seleccionar un ajuste diferente (AF, TA o ambos) para cada emisora programada, o bien el mismo para todas.

5 Pulse (SHIFT).

Programación de ajustes diferentes para cada emisora programada

1 Seleccione una banda de FM y sintonice

la emisora que desee (página 9).

2 Pulse (AF/TA) varias veces para

seleccionar “AF-ON”, “TA-ON” o “AF.TAON” (tanto para la función AF como para la TA).

3 Pulse el botón numérico deseado hasta

que aparezca “MEM”.

Repita el procedimiento a partir del paso 1 para programar otras emisoras.

Consejo

Si desea modificar el ajuste AF y/o TA predefinido después de sintonizar la emisora programada, active o desactive la función AF o TA.

PORT

INFO

Localización de emisoras mediante el tipo de programa

Es posible localizar la emisora que desee mediante la selección de uno de los tipos de programa que aparecen a continuación.

Nota

Si en el país o región donde se encuentre no se transmiten datos EON, podrá utilizar esta función sólo para las emisoras que haya sintonizado una vez.

Tipos de programa Indicación

Noticias NEWS Temas de actualidad AFFAIRS Información INFO Deportes SPORT Educación EDUCATE Drama DRAMA Cultura CULTURE Ciencia SCIENCE Variedades VARIED Música pop POP M Música rock ROCK M Música fácil de escuchar M.O.R. M Clásica ligera LIGHT M Clásica CLASSICS Otros tipos de música OTHER M Información meteorológica WEATHER Economía FINANCE Programas infantiles CHILDREN Asuntos sociales SOCIAL A Religión RELIGION Conversación telefónica PHONE IN Viajes TRAVEL Ocio LEISURE Música jazz JAZZ Música country COUNTRY Música nacional NATION M Melodías de ayer OLDIES Música folk FOLK M Documentales DOCUMENT Sin especificar NONE

1 Pulse (PTY) durante la recepción de FM

hasta que “PTY” se ilumine en el visor.

El nombre del tipo de programa actual aparece si la emisora transmite datos PTY. Aparece “- - - - -” si la emisora recibida no es RDS o si no se reciben los datos RDS.

2 Pulse (PTY) varias veces hasta que

aparezca el tipo de programa que desee.

Los tipos de programa aparecen en el orden mostrado en la anterior tabla. Observe que no es posible seleccionar “NONE” (sin especificar) para realizar la búsqueda.

3 Desplace el control SEEK/AMS hacia

arriba o abajo.

La unidad comienza a buscar una emisora que transmita el tipo de programa seleccionado. Al encontrarla, el tipo de programa vuelve a aparecer durante cinco segundos. Si la unidad no encuentra el tipo de programa, “NO” y dicho tipo de programa aparecen alternativamente durante cinco segundos. A continuación, la unidad vuelve a la emisora anterior.

RDS

Nota

No es posible utilizar esta función en los países en los que no se disponga de datos PTY (selección de tipo de programa).

Ajuste automático del reloj

Los datos de hora (CT) de las transmisiones RDS ajustan el reloj automáticamente.

1 Pulse (SHIFT) y, a continuación, (2) (SET

UP) varias veces hasta que aparezca “CT”.

CTOFF

SETUP

Otras funciones

Puede conectar un mando opcional rotativo (RM-X4S) con esta unidad.

Uso del mando rotativo

Este mando funciona mediante la pulsación de botones y/o el giro de controles.

2 Pulse (4) (n) varias veces hasta que

aparezca “CT-ON”.

El reloj se ajusta.

CTON

SETUP

3 Pulse (SHIFT) para volver a la indicación

normal.

Para cancelar la función CT

Seleccione “CT-OFF” en el anterior paso

Notas

• La función CT puede no activarse aunque se reciba una emisora RDS.

• Es posible que la hora real y la ajustada mediante la función CT no coincidan.

Mediante la pulsación de los botones SOURCE y MODE

(SOURCE)

(MODE)

Cada vez que pulse (SOURCE), la fuente cambiará de la siguiente forma:

TUNER ˜ CD

Al pulsar (MODE), el funcionamiento cambiará de la siguiente forma;

Sintonizador: FM1 n FM2 n MW n LW

Consejo

Si el selector POWER SELECT se ha ajustado en la posición B, podrá activar la unidad pulsando (SOURCE) en el mando rotativo.

Mediante el giro del control SEEK/ AMS

Gire el control momentáneamente y suéltelo para:

•Localizar un tema específico de un disco. Gire y mantenga girado el control hasta localizar el punto específico de un tema y, a continuación, suéltelo para iniciar la reproducción.

•Sintonizar emisoras automáticamente. Gire y mantenga girado el control para sintonizar una determinada emisora.

Otras operaciones

Gire el control VOL para ajustar el volumen.

Pulse (SOUND) para ajustar el menú de sonido y el volumen.

Pulse (ATT) para atenuar el sonido.

OFF

Pulse (OFF) para desactivar la unidad.

Mediante la presión y giro del control PRESET/DISC

Presione y gire el control para:

Recibir emisoras memorizadas en los botones numéricos.

Pulse (DSPL) para cambiar los elementos mostrados.

Cambio de la dirección de funcionamiento

La dirección de funcionamiento de los controles está ajustada de fábrica como se muestra en la siguiente ilustración.

Para aumentar

Para disminuir

Si necesita montar el mando rotativo en el lado derecho de la columna de dirección, puede invertir la dirección de funcionamiento.

Pulse (SOUND) durante dos segundos al tiempo que presiona el control VOL.

RDS/Otras funciones

Ajuste de las características de sonido

Es posible ajustar los graves, los agudos, el balance y el equilibrio entre altavoces e, igualmente, almacenar para cada fuente un nivel de graves y agudos.

1 Pulse (SOUND) varias veces para

seleccionar el elemento que desee ajustar.

VOL (volumen) n BAS (graves) n TRE (agudos) n BAL (izuquierdoderecho) n FAD (delantero-trasero)

2 Gire el dial para ajustar el elemento

seleccionado.

Realice el ajuste antes de que transcurran tres segundos después de seleccionar el elemento. (Transcurridos tres segundos, la función del dial vuelve a ser la de control de volumen.)

Cambio de los ajustes de sonido y visualización

Es posible seleccionar diversos modos.

•CLOCK (Reloj) (página 6).

•CT (Hora del reloj) (página 14).

•D.INFO (información dual), que permite mostrar simultáneamente el reloj y el modo de reproducción (ON) o la información de forma alternativa (OFF).

•BEEP, que permite activar o desactivar los pitidos.

•RM (Mando rotativo), que permite cambiar la dirección de funcionamiento de los controles del mando rotativo. — Seleccione “NORM” para utilizar el

mando rotativo en la posición ajustada de fábrica.

— Seleccione “REV” si monta el mando

rotativo en el lado derecho de la columna de dirección.

1 Pulse (SHIFT).

Atenuación del sonido

Pulse (ATT) en el mando rotativo.

La indicación “ATT-ON” parpadea momentáneamente.

Para restaurar el nivel de volumen anterior, vuelva a pulsar (ATT).

Consejo

La unidad reducirá automáticamente el volumen cuando entre una llamada telefónica (función de atenuación para teléfono).

2 Pulse (2) (SET UP) varias veces hasta que

aparezca el elemento que desee.

Cada vez que pulse (2) (SET UP), los elementos cambian de la siguiente forma:

CLOCK n CT n D.INFO* n BEEP n RM * Si no ha sintonizado la emisora o no ha

reproducido ningún CD, no aparecerán estos puntos.

Nota

El elemento mostrado variará en función de la fuente.

3 Pulse (4) (n) para seleccionar el ajuste

que desee (por ejemplo, ON u OFF).

4 Pulse (SHIFT).

Una vez finalizado el ajuste de modo, el visor vuelve a la indicación de modo de reproducción normal.

Refuerzo de los graves — D-bass

Es posible disfrutar de graves intensos y nítidos. La función D-bass refuerza la señal de frecuencias bajas con una curva más marcada que la del refuerzo de graves convencional. Es posible escuchar la línea de graves con mayor nitidez aunque el sonido vocal se encuentre al mismo nivel. Igualmente, es posible enfatizar y ajustar los graves fácilmente con el dial D-BASS. Este efecto es similar al obtenido cuando se utiliza un sistema opcional de altavoces potenciadores de graves. Además, la función D-bass digital* crea graves incluso más intensos y nítidos que la función D-bass analógica.

* La característica D-bass digital se encuentra

disponible durante la reproducción de discos compactos.

D-BASS digital D-BASS analógico

D-BASS 3

D-BASS 2

D-BASS 1

Nivel

D-BASS 3

D-BASS 2

D-BASS 1

Nivel

Información complementaria

Precauciones

• Si aparca el automóvil bajo la luz solar directa y se produce un considerable aumento de temperatura en su interior, deje que la unidad se enfríe antes de utilizarla.

• Si la unidad no recibe alimentación, compruebe las conexiones en primer lugar. Si todo está en orden, examine el fusible.

•Si los altavoces no emiten sonido con un sistema de 2 altavoces, ajuste el control de equilibrio entre altavoces en la posición central.

•Si el automóvil dispone de antena motorizada, ésta se extenderá automáticamente mientras la unidad se encuentre en funcionamiento.

0dB

Frecuencia (Hz)

0dB

Frecuencia (Hz)

Ajuste de la curva de graves

Gire el dial D-BASS para ajustar el nivel de graves (1, 2 o 3).

“D-BASS” aparece en el visor. Durante la reproducción de discos compactos, la indicación “DIGITAL DBASS” aparece en el visor.

Para cancelar esta acción, gire el dial hasta la posición OFF.

Nota

Si los graves se distorsionan, ajuste el dial D-BASS o el control de volumen.

Si desea realizar alguna consulta o solucionar algún problema referentes a la unidad que no aparezcan en este manual, póngase en contacto con el proveedor Sony más próximo.

Notas sobre el manejo de discos compactos

Si el disco está sucio o es defectuoso, puede producirse pérdida de sonido durante la reproducción. Para disfrutar de buena calidad de sonido, maneje el disco como se explica a continuación. Cójalo por los bordes. Para mantenerlo limpio, no toque la superficie.

No adhiera papel ni cinta adhesiva en la superficie de la etiqueta.

Otras funciones/Información complementaria

No exponga los discos a la luz solar directa ni a fuentes de calor, como conductos de aire caliente, ni los deje en un automóvil aparcado a la luz solar directa, ya que puede producirse un considerable aumento de temperatura en su interior.

Antes de realizar la reproducción, limpie los discos con un paño opcional de limpieza desde el centro hacia los bordes. No utilice disolventes, como bencina, diluyentes o productos de limpieza disponibles en las tiendas del ramo, ni aerosoles antiestáticos destinados a discos analógicos.

Notas sobre condensación de humedad

En los días lluviosos o en zonas muy húmedas, puede condensarse humedad en las lentes del interior del reproductor de discos compactos. Si esto ocurre, la unidad no funcionará correctamente. En este caso, extraiga el disco y espere una hora aproximadamente hasta que la humedad se evapore.

Mantenimiento

Sustitución del fusible

Cuando sustituya el fusible, compruebe que utiliza uno con el amperaje especificado en el fusible. Si éste se funde, compruebe la conexión de alimentación y sustitúyalo. Si una vez sustituido vuelve a fundirse, es posible que exista un funcionamiento defectuoso interno. En este caso, póngase en contacto con el proveedor Sony más próximo.

Fusible (10 A)

Advertencia

No utilice nunca un fusible de amperaje superior al del suministrado con la unidad, ya que ésta podría dañarse.

Limpieza de los conectores

La unidad puede no funcionar correctamente si los conectores de la misma y del panel frontal están sucios. Con el fin de evitarlo, abra el panel frontal pulsando (RELEASE); a continuación, sepárelo y limpie los conectores con un bastoncillo humedecido en alcohol. No aplique demasiada presión, ya que los conectores podrían dañarse.

Reproducción de discos compactos de 8 cm

Utilice el adaptador sencillo de discos compactos opcional de Sony (CSA-8) para evitar que el reproductor de discos compactos se dañe.

Unidad principal

Parte posterior del panel frontal

Desmontaje de la unidad

Llave de liberación (suministrada)

Tire de la unidad hacia fuera mientras la llave de liberación se encuentra insertada.

Adhesión de la etiqueta al mando rotativo

Esta unidad puede controlarse con el mando rotativo opcional (RM-X4S). Con el mando rotativo se suministra una serie de etiquetas. Adhiera la etiqueta que corresponda a las funciones de esta unidad y a la posición de montaje del mando rotativo. Después de montar el mando rotativo, adhiera la etiqueta como se muestra en la ilustración siguiente.

DSPL

MODE

SOUND

MODE

DSPL

Información complementaria

Presione el clip del interior de la cubierta frontal con un destornillador fino, y haga palanca para liberar dicha cubierta.

Especificaciones

Sección del reproductor de discos compactos

Sistema Audiodigital de discos

Relación señal-ruido 90 dB Respuesta de frecuencia 10 – 20.000 Hz Fluctuación y trémolo Inferior al límite medible

compactos

Sección del sintonizador

Gama de sintonización 87,5 – 108,0 MHz Terminal de antena Conector de antena externa Frecuencia intermedia 10,7 MHz Sensibilidad utilizable 8 dBf Selectividad 75 dB a 400 kHz Relación señal-ruido 65 dB (estéreo),

Distorsión armónica a 1 kHz

Separación 35 dB a 1 kHz Respuesta de frecuencia 30 – 15.000 Hz Relación de captura 2 dB

MW/LW

Gama de sintonización MW: 531 – 1.602 kHz

Terminal de antena Conector de antena externa Frecuencia intermedia 10,71 MHz/450 kHz Sensibilidad MW: 30 µV

68 dB (mono)

0,5 % (estéreo), 0,3 % (mono)

LW: 153 – 281 kHz

LW: 50 µV

Sección del amplificador de potencia

Salidas Salidas de altavoz

Impedancia de altavoz 4 – 8 ohmios Salida máxima de potencia

(conectores de sellado seguro)

40 W × 4 (a 4 ohmios)

Generales

Salidas Salidas de línea (2)

Cable de control de relé de antena motorizada Cable de control de amplificador de potencia Cable de control de atenuación para teléfono

Controles de tono Graves ±10 dB a 100 Hz

Agudos ±10 dB a 10 kHz

Requisitos de alimentación

Batería de automóvil de 12␣ V CC (toma a tierra negativa)

Dimensiones Aprox. 178 × 50 × 185 mm

(an/al/prf)

Dimensiones de montaje Aprox. 182 × 53 × 162 mm

(an/al/prf) Masa Aprox. 1,2 kg Accesorios suministrados

Componentes para

instalación y conexiones

(1 juego)

Estuche para el panel

frontal (1) Accesorios opcionales Mando a distancia rotativo

RM-X4S

Cable de pines RCA

RC-63 (1 m)

Paño de limpieza XP-CD1

Adaptador sencillo de

discos compactos CSA-8

Diseño y especificaciones sujetos a cambios sin previo aviso.

Guía de solución de problemas

La siguiente lista de comprobaciones resulta útil para solucionar los problemas que puedan producirse al utilizar la unidad. Antes de consultar la lista que aparece a continuación, compruebe los procedimientos de conexión y funcionamiento.

Generales

Problema

Ausencia de sonido.

Se ha borrado el contenido de la memoria.

El visor no muestra indicaciones.

Ausencia de pitidos.

Reproducción de CD

Problema

No es posible cargar un CD.

No se inicia la reproducción. El CD se expulsa

automáticamente. El CD no se expulsa. Los botones de funcionamiento

no se activan. El sonido se omite debido a

vibraciones.

Causa/Solución

•Cancele la función ATT.

•Ajuste el control de equilibrio entre los altavoces en la posición central para sistemas de 2 altavoces.

•Gire el dial en sentido de las agujas del reloj para ajustar el volumen.

•Ha desconectado el cable de alimentación o la batería.

•Ha pulsado el botón de restauración. n Vuelva a realizar el almacenamiento en la memoria.

Retire el panel frontal y limpie los conectores. Para obtener más información, consulte el apartado “Limpieza de los conectores” (página 18).

•Ha conectado un amplificador opcional de potencia y no utiliza el incorporado.

•Ha atenuado los pitidos (página 16).

Causa/Solución

• Ya se ha cargado otro CD.

• Se ha forzado el CD al introducirlo al revés.

El disco está sucio. La temperatura ambiente es superior a 50°C.

Pulse 6 durante dos segundos. Pulse el botón de restauración.

•Ha instalado la unidad en un ángulo superior a los 60°.

•No ha instalado la unidad en una parte segura del automóvil.

Información complementaria

Recepción de radio

Problema

No es posible realizar la sintonización de programación.

No es posible realizar la sintonización automática.

La indicación “ST” parpadea.

Causa/Solución

• Memorice la frecuencia correcta.

• La emisión es demasiado débil.

La emisión es demasiado débil. n Utilice la sintonización manual.

•Sintonice la frecuencia con precisión.

•La emisión es demasiado débil. n Realice el ajuste en el modo monofónico MONO (página 9).

Funciones RDS

Problema

La búsqueda se inicia después de unos segundos de escucha.

Ausencia de anuncios de tráfico.

PTY muestra “NONE”.

Causa/Solución

La emisora no es TP o se trata de una señal débil. n Pulse (AF/TA) hasta que aparezca “AF.TA-OFF”.

•Active “TA”.

•La emisora no emite anuncios de tráfico a pesar de ser TP. n Sintonice otra emisora.

La emisora no especifica el tipo de programa.

Indicaciones de error

Las siguientes indicaciones parpadearán durante cinco segundos aproximadamente y se oirá una alarma.

Indicación

ERROR

RESET

Si el problema no se soluciona con las sugerencias anteriormente enumeradas, póngase en contacto con el proveedor Sony más próximo.

Causa

Un CD está sucio o insertado al revés.

El reproductor de CD no funciona debido a algún problema.

Solución

Limpie el CD o insértelo correctamente.

Pulse el botón de restauración de la unidad.

Bem vindo!

Obrigado por ter adquirido o Leitor de discos compactos da Sony. Este aparelho está equipado com uma vasta gama de funções que podem ser controladas através de um comando rotativo (RM-X4S) opcional.

Índice

Localização das teclas ............................................. 4

Como começar

Reinicializar o aparelho...................................... 5

Retirar o painel frontal ....................................... 5

Acertar o relógio.................................................. 6

Leitor de CDs

Ouvir um CD ....................................................... 6

Reproduzir um CD em vários modos .............. 7

Rádio

Memorização automática de estações

— Memória da Melhor Sintonia (BTM) ...... 8

Memorização das estações pretendidas .......... 8

Recepção das estações memorizadas ............... 9

RDS

Panorâmica da função RDS ............................. 10

Visualização do nome da estação ................... 10

Re-sintonização automática do mesmo

programa

— Frequências Alternativas (AF) .............. 10

Ouvir informações sobre a situação do

trânsito........................................................... 11

Pré-programação dos dados AF e TA nas

estações RDS ................................................. 12

Localização de uma estação através do

tipo de programa ......................................... 13

Acerto automático do relógio.......................... 14

Informação adicional

Precauções .......................................................... 17

Manutenção ....................................................... 18

Desmontagem do aparelho ............................. 19

Colar a etiqueta no comando rotativo ........... 19

Especificações .................................................... 20

Guia de resolução de problemas .................... 21

Outras funções

Utilização do comando rotativo ..................... 14

Regulação das características de som ............ 16

Redução do som ao mínimo ............................ 16

Alteração das programações do visor e

do som ........................................................... 16

Localização das teclas

MODE

SEEK/AMS

SOURCE

RELEASE

SOUND

DSPL

OFF

SHIFT

Para mais informações, consulte as respectivas páginas.

1 Tecla SEEK/AMS (procura/Sensor de

Música Automático/pesquisa manual) 7, 8, 9, 11, 13

2 Tecla MODE (seleccionar banda) 8, 9 3 Tecla SOURCE (selecção da fonte) 6, 8, 9 4 Botão (volume/graves/agudos/

esquerda-direita/controlo à frenteatrás)) 6, 16

5 Tecla SOUND 16 6 Tecla DSPL (alteração do modo do visor)

6, 9, 10

7 Visor 8 Tecla PTY

RDS Programme 13

9 Tecla 6 (ejectar) 6 !º Tecla AF/TA 10, 11, 12

PTY

AF/TA

OFF

D - BASS

2 3 4 5 6 7 8 9110

CDX-4180R

!¡ Tecla RELEASE (libertação do painel

frontal) 5, 18

!™ Tecla de reincialização (localizada na

parte da frente do aparelho, por trás do painel frontal) 5

!£ Tecla OFF 5, 6 !¢ Tecla SHIFT

PLAY MODE 7, 8, 9, 11, 12 REP 7 SET UP 6, 14, 16 SHUF 7

!∞ Interruptor POWER SELECT (localizado

na base do aparelho)

Consulte “Interruptor POWER SELECT” no manual Instalação/Ligações.

!§ Durante a recepção de rádio:

Teclas numéricas 8, 9

!¶ Anel rotativo D-BASS 17

Como começar

Reinicializar o aparelho

O aparelho tem que ser reinicializado antes de ser utilizado pela primeira vez ou após a substituição da bateria do automóvel. Para fazê-lo, carregue na tecla reinicialização com um objecto ponteagudo (por exemplo, uma esferográfica).

Notas

• Não deixe o painel cair no chão quando o retirar

do aparelho.

• Se carregar em (RELEASE) para retirar o painel

com o aparelho ligado, este desliga-se automaticamente para não provocar danos nos altifalantes.

• Se quiser levar o painel frontal consigo, coloque-

o na caixa para transporte fornecida.

Colocar o painel frontal

Encaixe a parte A do painel frontal na parte B como mostra a figura. Depois, faça pressão até ouvir um estalido.

Tecla de reinicialização

Notas

• Quando carregar no botão de reinicialização desactiva o relógio e algumas das funções memorizadas.

• Quando ligar o cabo de alimentação ou reinicializar o aparelho, aguarde cerca de 10 segundos antes de introduzir um disco. Se introduzir um disco nestes 10 segundos, o aparelho não é reinicializado e é necessário carregar novamente no botão de reinicialização.

Retirar o painel frontal

Pode retirar o painel deste aparelho para evitar que seja roubado.

1 Carregue em (OFF).

2 Carregue em (RELEASE) para retirar o

painel frontal. Depois faça deslizar o painel um pouco para a esquerda e puxeo para si.

(OFF)

Notas

• Quando colocar o painel frontal no aparelho,

certifique-se de que o mesmo se encontra na posição correcta.

• Não faça muita pressão sobre o painel frontal

quando o colocar no aparelho. Para o encaixar, basta uma leve pressão.

• Não carregue nem faça demasiada pressão sobre

o visor do painel frontal.

• Não exponha o painel frontal à incidência directa

dos raios solares, a fontes de calor como condutas de ar quente nem à humidade. Nunca o deixe sobre o tablier de um automóvel estacionado ao sol, porque pode ocorrer um aumento considerável da temperatura no interior do automóvel.

Alarme de advertência

Se rodar a chave de ignição para a posição OFF, sem retirar o painel frontal, o alarme de advertência é activado e ouve-se um sinal sonoro durante alguns segundos (só quando o interruptor POWER SELECT estiver na posição A). Se ligar um amplificador de potência opcional e não utilizar o amplificador integrado, o som do sinal sonoro será desactivado.

Como começar

(RELEASE)

Acertar o relógio

5 215

TRACK

O relógio tem uma indicação digital de 24 horas.

Por exemplo: acerte-o para as 10:08

1 Carregue em (SHIFT) e depois em (2)

(SET UP).

CLOCK

SETUP

1 Carregue em (4) (n).

1OO

SETUP

Os algarismos das horas começam a piscar.

Leitor de CDs

Ouvir um CD

Introduza um CD.

A reprodução inicia-se automaticamente.

Etiqueta virada para cima

2 Acerte a hora.

SOURCE

1OOO

3 Carregue em (4) (n).

4 Acerte os minutos.

SETUP

1OOO

SETUP

Os algarismos dos minutos começam a piscar.

SOURCE

1OO8

SETUP

2 Carregue em (SHIFT).

1OO8

SETUP

O relógio começa a funcionar.

sentido regressivo

sentido progressivo

sentido regressivo

sentido progressivo

Se já tiver introduzido um CD, carregue várias vezes em (SOURCE) até que a indicação “CD” apareça no visor.

Tempo de reprodução decorrido

Número da faixa

Nota

Para reproduzir um CD de 8 cm, utilize o adaptador opcional para discos compactos da Sony (CSA-8).

Para Carregue em

Parar a reprodução 6 ou (OFF) Ejectar o CD 6

Alterar os elementos no visor

Sempre que carregar em (DSPL), o elemento altera da seguinte maneira:

Tempo de reprodução

z z Relógio

decorrido/Número da faixa

MOTION DISPLAY* Z

* Todos os elementos apresentados acima desfilam

um a um e por ordem no visor.

3 Carregue em (SHIFT).

Quando terminar a programação, o visor volta ao modo de reprodução normal.

Nota

Se o interruptor POWER SELECT que se encontra na parte inferior do aparelho estiver regulado

para a posição B, ligue primeiro a corrente e depois acerte o relógio.

Localizar uma faixa específica

SETUP PLAYMODE

REP SHUF

REP1

SETUP PLAYMODE

REP SHUF

1SHUF

— Sensor de Música Automático (AMS)

Durante a reprodução, carregue levemente no controlo SEEK/AMS para cima ou para baixo.

Para localizar as faixas seguintes

Para localizar as faixas anteriores

SEEK/AMS

Localizar um ponto específico numa faixa — Pesquisa Manual

Durante a reprodução, carregue no controlo SEEK/AMS para cima ou para baixo sem soltar. Solte o controlo quando localizar o ponto pretendido.

Para localizar as faixas seguintes

Para localizar as faixas anteriores

Nota

Se a indicação “ aparecer no visor, isso significa que chegou ao início ou ao fim do disco e que não pode avançar mais.

SEEK/AMS

” ou “ ”

2 Carregue várias vezes em (3) (PLAY

MODE) até que a indicação “INTRO” apareça no visor.

PLAYMODE



3 Carregue em (4) (n) para seleccionar

“INTRO-ON”.

PLAYMODE

O aparelho inicia a reprodução Intro Scan



4 Carregue em (SHIFT).

Para voltar ao modo de reprodução normal, seleccione “INTRO-OFF” no passo 3.

Reproduzir faixas repetidamente

— Reprodução repetitiva

1 Durante a reprodução, carregue em

(SHIFT).

2 Carregue várias vezes em (6) (REP) até

que a indicação “REP-1” apareça no visor.

Como começar/Leitor de CDs

Reproduzir um CD em vários modos

Pode reproduzir os CDs em vários modos:

• INTRO (Pesquisa Sequencial) permite reproduzir os primeiros 10 segundos de todas as faixas.

• REP (Reprodução Repetitiva) repete a faixa actual.

• SHUF (Reprodução Aleatória) reproduz todas as faixas por ordem aleatória.

Pesquisa da faixa pretendida

— Intro scan

1 Carregue em (SHIFT).

Sempre que carregar em (SHIFT), só os elementos que é possível seleccionar aparecem iluminados no visor.

SETUP PLAY MODE

SHIFT

2 3 4 51

O aparelho inicia a reprodução repetitiva.

3 Carregue em (SHIFT).

Para voltar ao modo de reprodução normal, seleccione “REP-OFF” no ponto 2 acima.

Reproduzir faixas por ordem aleatória — Reprodução aleatória

1 Durante a reprodução, carregue em

(SHIFT).

2 Carregue várias vezes em (7) (SHUF) até

que a indicação “SHUF-1” apareça no visor.

O aparelho inicia a reprodução aleatória.

3 Carregue em (SHIFT).

Para voltar ao modo de reprodução normal, seleccione “SHUF-OFF” no ponto 2 acima.

Rádio

Memorização automática de estações

— Memória da Melhor Sintonia (BTM)

O aparelho selecciona as estações com os sinais mais fortes e memoriza-as por ordem de frequências. Pode memorizar um máximo de 10 estações em cada banda (FM1, FM2, MW e LW).

Cuidado

Quando quiser sintonizar uma estação durante a condução, utilize a memória de melhor sintonia para evitar acidentes.

1 Carregue várias vezes em (SOURCE) para

seleccionar o sintonizador.

Sempre que carregar em (SOURCE), a fonte muda pela ordem seguinte:

2 Carregue várias vezes em (MODE) para

seleccionar a banda.

Sempre que carregar em (MODE), a banda muda pela ordem seguinte:

z FM1 z FM2 z MW z LW

CD ˜ TUNER

Memorização das estações pretendidas

Pode memorizar um máximo de 10 estações em cada banda (20 para FM1 e FM2, 10 para MW e LW) pela ordem pretendida.

1 Carregue várias vezes em (SOURCE) para

seleccionar o sintonizador.

2 Carregue várias vezes em (MODE) para

seleccionar a banda (FM1, FM2, MW ou LW).

3 Carregue no controlo SEEK/AMS para

cima ou para baixo, para sintonizar a estação que pretende memorizar na tecla numérica.

4 Carregue sem soltar na tecla numérica

pretendida (de (1) a (10)) durante dois segundos até apparecer a indicação “MEM”.

A indicação da tecla numérica aparece no visor.

Nota

Se tentar memorizar mais do que uma estação na mesma tecla numérica, o aparelho apaga a estação memorizada anteriormente.

3 Carregue em (SHIFT) e, em seguida,

carregue várias vezes em (3) (PLAY MODE) até que a indicação “B.T.M” apareça no visor.

4 Carregue em (4) (n).

O aparelho memoriza as estações nas teclas numéricas, pela ordem das respectivas frequências. O aparelho memoriza um sinal sonoro e a programação.

5 Carregue em (SHIFT).

Notas

• O aparelho não memoriza estações com sinais fracos. Se o aparelho estiver a receber poucas estações, algumas das teclas numéricas mantêm as suas regulações originais.

• Se aparecer um número no visor, o aparelho começa a memorizar estações, a partir da estação indicada.

Recepção das estações memorizadas

1 Carregue várias vezes em (SOURCE) para

seleccionar a o sintonizador.

Se a recepção FM estéreo for deficiente — Modo Mono

1 Carregue em (SHIFT) e depois carregue

várias vezes em (3) (PLAY MODE) até que a indicação “MONO” apareça no visor.

2 Carregue várias vezes em (MODE) para

seleccionar a banda (FM1, FM2, MW ou LW).

3 Carregue na tecla numérica ((1) a (10))

onde está memorizada a estação pretendida.

Se não conseguir sintonizar uma estação pré-programada

Carregue levemente no controlo SEEK/AMS para cima ou para baixo, para localizar a estação pretendida (sintonização automática).

O varrimento pára quando o aparelho sintonizar uma estação. Carregue várias vezes no controlo SEEK/AMS para cima ou para baixo, até encontrar a estação pretendida.

Nota

Se a sintonização automática parar frequentemente, carregue em (SHIFT) e depois carregue várias vezes em (3) (PLAY MODE) até que a indicação “LOCAL” (modo de pesquisa local) apareça no visor. Em seguida, carregue em (4) (n) para seleccionar “LOCAL-ON”. Carregue em (SHIFT). O aparelho sintoniza apenas estações com sinais relativamente fortes.

Sugestão

Se souber a frequência da estação que quer ouvir, carregue no controlo SEEK/AMS para cima ou para baixo até aparecer a frequência pretendida (sintonização manual).

2 Carregue várias vezes em (4) (n) até

que a indicação “MONO-ON” apareça no visor.

A qualidade do som melhora, mas passa a ser um som mono (a indicação “ST” desaparece do visor).

3 Carregue em (SHIFT).

Para voltar ao modo de reprodução normal, seleccione “MONO-OFF” no passo 2.

Alterar os elementos no visor

Sempre que carregue em (DSPL), o elemento muda da seguinte maneira:

z Frequência z Relógio

MOTION DISPLAY* Z

* Todos os elementos apresentados acima desfilam

um a um e por ordem no visor.

Rádio

RDS

Panorâmica da função RDS

O Sistema de Dados de Rádio (RDS) é um serviço de difusão que permite às estações FM enviar informação digital adicional juntamente com a onda de rádio normal. O aparelho estéreo do seu automóvel permite-lhe utilizar uma série de serviços. Pode, por exemplo, voltar a sintonizar o mesmo programa automaticamente, ouvir informações sobre o trânsito e localizar estações pelo tipo de programa.

Notas

• A disponibilidade de todas as funções RDS depende do país ou da região.

• Se o sinal for fraco ou se a estação sintonizada não estiver a transmitir dados RDS, a função RDS pode não funcionar correctamente.

Re-sintonização automática do mesmo programa

— Frequências Alternativas (AF)

A função Frequências Alternativas (AF) selecciona e volta a sintonizar automaticamente a estação com o sinal mais forte numa rede. Se utilizar esta função, pode ouvir continuamente o mesmo programa durante uma viagem para um local distante, sem ter que voltar a sintonizar a estação manualmente.

As frequências mudam automaticamente.

98,5MHz

Estação

96,0MHz

102,5MHz

Visualização do nome da estação

O nome da estação actual acende-se no visor.

Seleccione uma estação FM (página 8).

Se sintonizar uma estação FM que transmite dados RDS, o nome da estação aparece no visor.

Nota

A indicação “*” significa que está a receber uma estação RDS.

Alterar os elementos no visor

Sempre que carregar em (DSPL), o elemento muda da seguinte maneira:

z Nome da estação(Frequência)

MOTION DISPLAY* Z Relógio Z

* Todos os elementos apresentados acima desfilam

um a um e por ordem no visor.

Nota

A indicação “NO NAME” aparece no visor, se a estação que está a receber não transmitir dados RDS.

1 Seleccione uma estação FM (página 8).

2 Carregue várias vezes em (AF/TA) até

que a indicação “AF-ON” apareça no visor.

O aparelho começa a procurar uma estação alternativa com um sinal mais forte na mesma rede.

Nota

Se não houver uma estação alternativa na área e não precisar de procurar uma estação alternativa, desactive a função AF carregando várias vezes em (AF/TA) até que a indicação “AF.TA-OFF” apareça no visor.

Alterar os elementos no visor

Sempre que carregar em (AF/TA), o elemento muda da seguinte forma:

” AF-ON ” TA-ON ” AF.TA-ON*

AF.TA-OFF “

* Seleccione esta opção para activar as funções AF

e TA.

Notas

• Se o aparelho não encontrar uma estação alternativa na rede, a indicação “NO AF” e o nome da estação piscam alternadamente no visor.

• Se o nome da estação começar a piscar depois de seleccionar uma estação com a função AF activada, isso significa que não existe uma frequência alternativa disponível. Carregue em SEEK/AMS enquanto o nome da estação estiver a piscar (durante 8 segundos). O aparelho começa a procurar outra frequência com os mesmos dados PI (Identificação do Programa). Aparece a indicação “PI SEEK” e não se ouve som. Se o aparelho não conseguir encontrar outra frequência, aparece a indicação “NO PI” e o aparelho volta à frequência anteriormente seleccionada.

Ouvir um programa regional

A função “REG-ON” (regional on) deste aparelho permite continuar a receber um programa regional sem ter que mudar para outra estação regional (não se esqueça de activar a função AF). A pré-definição de fábrica deste aparelho é “REG-ON”, mas se quiser desactivar esta função proceda da seguinte maneira.

1 Carregue em (SHIFT) e depois carregue

várias vezes em (3) (PLAY MODE) até que a indicação “REG” apareça no visor.

2 Carregue várias vezes em (4) (n) até

que a indicação “REG-OFF” apareça no visor.

3 Carregue em (SHIFT).

Se seleccionar “REG-OFF”, o aparelho pode mudar para outra estação regional da mesma rede.

Para voltar para a estação regional anterior, seleccione “REG-ON” no passo 2 descrito acima.

Nota

Esta função não funciona no Reino Unido nem noutras áreas.

Função Ligação Local (só para o Reino Unido)

A função Ligação Local permite-lhe seleccionar outras estações locais na área, mesmo que não estejam memorizadas nas teclas numéricas.

1 Carregue numa tecla numérica onde

esteja memorizada uma estação local.

2 Passados cinco segundos, volte a

carregar na mesma tecla numérica.

3 Repita este procedimento até encontrar

a estação local pretendida.

Ouvir informações sobre a situação do trânsito

Os dados Informações sobre o Trânsito (TA) e Programas de Trânsito (TP) permitem-lhe sintonizar automaticamente uma estação FM que esteja a transmitir informações sobre o trânsito, mesmo durante a reprodução de outras fontes.

Carregue várias vezes em (AF/TA) até aparecer a indicação “TA-ON” ou “AF.TAON” no visor.

O aparelho começa a procurar estações que transmitam informações de trânsito. A indicação “TP” aparece no visor se o aparelho encontrar uma estação que transmita informações de trânsito. Quando as informações de trânsito começarem a ser transmitidas, a indicação “TA” pisca no visor. A indicação “TA” pára de piscar quando terminar a transmissão das informações sobre o trânsito.

Sugestão

Se a transmissão das informações sobre o trânsito começar enquanto estiver a ouvir outra fonte, o aparelho muda automaticamente para a referida transmissão. Quando a transmissão terminar, o aparelho volta a reproduzir a fonte original.

Notas

• Se a estação que está a receber não transmitir

informações sobre o trânsito, a indicação “NO TP” pisca durante cinco segundos. Depois, o aparelho começa a procurar uma estação que transmita informações sobre o trânsito.

• Se as indicações “EON” e “TP” aparecerem no

visor, a estação actual utiliza as informações de trânsito transmitidas por outras estações da mesma rede.

RDS

Para cancelar as informações de trânsito recebidas

Carregue em (AF/TA) levemente.

Para cancelar todas as informações sobre o trânsito, desactive a função carregando em (AF/TA) até que a indicação “AF.TA-OFF” apareça no visor.

Pré-regulação do volume das informações sobre o trânsito

Se não quiser perder as informações sobre o trânsito, pode pré-regular o respectivo nível do volume. Quando começa a transmissão das informações sobre o trânsito, o aparelho regula automaticamente o volume para o nível préprogramado.

Pré-selecção da mesma programação para todas as estações pré-programadas

1 Seleccione uma banda de FM (página 8).

2 Carregue várias vezes em (AF/TA) para

seleccionar “AF-ON”, “TA-ON” ou “AF.TAON” (para as funções AF e TA).

Se seleccionar “AF.TA-OFF” memoriza as estações que transmitem dados RDS e as estações que não transmitem dados RDS.

3 Carregue em (SHIFT) e depois carregue

várias vezes em (3) (PLAY MODE) até que a indicação “BTM” apareça no visor.

1 Seleccione o nível de volume pretendido.

2 Carregue em (AF/TA) durante dois

segundos.

A indicação “TA” aparece e a definição fica memorizada.

Recepção de informações de emergência

Se transmitirem informações de emergência enquanto estiver a ouvir o rádio, o aparelho muda automaticamente para a estação onde estão a ser transmitidas essas informações. Se estiver a ouvir qualquer outra fonte, pode ouvir as informações de emergência se activar as funções AF ou TA. O aparelho muda automaticamente para a estação que está a transmitir as referidas informações, independentemente da fonte que esteja a ouvir.

Pré-programação dos dados AF e TA nas estações RDS

Quando efectua a pré-programação das estações RDS, o aparelho memoriza os dados e a frequência de cada estação para que não tenha de activar a função AF ou TA sempre que sintonizar a estação pré-programada. Pode seleccionar uma programação diferente (AF, TA ou ambas) para cada estação préprogramada ou a mesma programação para todas as estações pré-programadas.

4 Carregue em (4) (n). 5 Carregue em (SHIFT).

Pré-selecção de programações diferentes para cada estação préprogramada

1 Seleccione uma banda FM e sintonize a

estação pretendida (página 9).

2 Carregue várias vezes em (AF/TA) para

seleccionar “AF-ON”, “TA-ON” ou “AF.TAON” (para as funções AF e TA).

3 Carregue na tecla numérica pretendida

até que a indicação “MEM” apareça no visor.

Para pré-programar outras estações, repita este procedimento a partir do passo 1.

Sugestão

Se quiser alterar a programação AF e/ou TA préseleccionada depois de sintonizar a estação préprogramada, active/desactive a função AF ou TA.

PORT

INFO

Localização de uma estação através do tipo de programa

Pode localizar a estação pretendida seleccionando um dos tipos de programa apresentados abaixo.

Nota

Nos países ou regiões que não transmitem dados EON, pode utilizar esta função apenas para as estações já sintonizadas uma vez.

Tipos de programas Visor

Noticiários NEWS Actualidades AFFAIRS Informações INFO Desporto SPORT Educação EDUCATE Teatro DRAMA Cultura CULTURE Ciência SCIENCE Variados VARIED Pop POP M Rock ROCK M Música popular M.O.R. M Música clássica ligeira LIGHT M Música clássica erudita CLASSICS Outros tipos de música OTHER M Meteorologia WEATHER Finanças FINANCE Programas para crianças CHILDREN Assuntos sociais SOCIAL A Religião RELIGION Programas com chamadas PHONE IN

dos ouvintes Viagens TRAVEL Lazer LEISURE Jazz JAZZ Música “country” COUNTRY Música nacional NATION M Música nostálgica OLDIES Música “folk” FOLK M Documentários DOCUMENT Não especificado NONE

1 Carregue em (PTY) durante a recepção

de FM até que a indicação “PTY” apareça no visor.

Se a estação estiver a transmitir dados PTY, o nome do tipo de programa actual aparece no visor. Se a estação sintonizada não for uma estação RDS ou se os dados RDS não forem recebidos, a indicação “- - - - -” aparece no visor.

2 Carregue várias vezes em (PTY) até

aparecer o tipo de programa pretendido.

Os tipos de programa aparecem pela ordem indicada na tabela acima. Não se esqueça que não pode seleccionar “NONE” (não especificado) para pesquisa.

3 Carregue levemente no controlo SEEK/

AMS para cima ou para baixo.

O aparelho começa a procurar uma estação que esteja a transmitir o tipo de programa seleccionado. Quando o aparelho encontrar o programa, o tipo de programa volta a ser mostrado no visor durante cinco segundos. Se o aparelho não conseguir encontrar o tipo de programa pretendido, a indicação “NO” e o tipo de programa aparecem alternadamente no visor durante cinco segundos. Depois, o aparelho volta a sintonizar a estação anterior.

RDS

Nota

Não pode utilizar esta função nos países que não transmitam dados PTY (selecção do tipo de programa).

Acerto automático do relógio

Os dados CT (Hora do Relógio) da transmissão RDS acertam o relógio automaticamente.

1 Carregue em (SHIFT) e depois carregue

várias vezes em (2) (SET UP) até que a indicação “CT” apareça no visor.

CTOFF

SETUP

2 Carregue várias vezes em (4) (n) até

aparecer a indicação “CT-ON” no visor.

O aparelho acerta o relógio.

CTON

SETUP

Outras funções

Pode ligar um comando rotativo opcional (RM-X4S) a este aparelho.

Utilização do comando rotativo

O comando rotativo funciona se carregar nas teclas e/ou nos controlos rotativos.

Se carregar nas teclas (SOURCE e MODE)

3 Carregue em (SHIFT) para voltar ao visor

normal.

Para cancelar a função CT

Seleccione “CT-OFF” no ponto 2 acima.

Notas

• A função CT pode não funcionar mesmo que

esteja a receber uma estação RDS.

• Podem existir diferenças entre a hora

programada pela função CT e a hora real.

(SOURCE)

(MODE)

Sempre que carregar em (SOURCE), a fonte muda da seguinte forma:

TUNER ˜ CD

Se carregar em (MODE), o funcionamento muda da seguinte forma;

Memorizados FM1 n FM2 n MW n LW

Sugestão

Se o interruptor POWER SELECT estiver regulado para a posição B, pode ligar o aparelho carregando em (SOURCE) no comando rotativo.

Rodar o controlo (controlo SEEK/ AMS)

Rode o controlo durante um momento e depois liberte-o para:

•Localizar uma faixa específica num disco. Rode e segure o controlo até localizar o ponto específico numa faixa, e depois liberte-o para iniciar a reprodução.

•Sintonizar as estações automaticamente. Rode o controlo até sintonizar a estação pretendida.

Se rodar e carregar no controlo (controlo PRESET/DISC)

Outras operações

Rode o controlo VOL para regular o volume.

Carregue em (SOUND) para regular o volume e o menu de controlo do som.

Carregue em (DSPL) para mudar os elementos que aparecem no visor.

Carregue em (ATT) para reduzir o som ao mínimo.

OFF

Carregue em (OFF) para desligar o aparelho.

Alteração da direcção de funcionamento

A direcção de funcionamento dos controlos vem predefinida de fábrica como se mostra na ilustração abaixo.

Para aumentar

RDS/Outras funções

Carregue e rode o controlo para:

Receber as estações memorizadas nas teclas numéricas pré-programadas.

Para diminuir

Se tiver que montar o comando rotativo no lado direito do volante, pode inverter a direcção de funcionamento dos controlos.

Carregue em (SOUND) e no controlo VOL sem soltar durante dois segundos.

Regulação das características de som

Pode regular os graves, os agudos, o balanço e o fader. Cada fonte de som pode memorizar o nível de graves e de agudos respectivo.

1 Seleccione o elemento que pretende

regular carregando várias vezes em (SOUND).

VOL (volume) n BAS (graves) n TRE (agudos) n BAL (esquerda-direita) n FAD (controlo frente-atrás)

2 Regule o elemento seleccionado,

rodando o botão rotativo.

Efectue a regulação nos três segundos seguintes à selecção do elemento (decorridos os três segundos, o botão rotativo funciona como o controlo do volume).

Alteração das programações do visor e do som

Pode programar:

•CLOCK (Relógio) (pàgina 6).

•CT (Hora do Relógio) (pàgina 14).

•D.INFO (informação dupla) para visualizar, simultaneamente, o relógio e o modo de reprodução (ON) ou para visualizar cada uma das informações, alternadamente (OFF).

•BEEP para activar/desactivar os sinais sonoros.

• RM (Telecomando rotativo) para alterar a direcção de funcionamento dos controlos no telecomando rotativo. — seleccione “NORM” para utilizar o

comando rotativo com a posição prédefinida de fábrica.

— Seleccione “REV” quando instalar o

comando rotativo no lado direito do volante.

1 Carregue em (SHIFT).

Redução do som ao mínimo

Carregue em (ATT) no comando rotativo.

A indicação “ATT-ON” acende-se durante breves instantes.

Para restabelecer o nível de volume anterior, volte a carregar em (ATT).

Sugestão

O aparelho reduz automaticamente o volume durante uma chamada telefónica (Função Telephone-ATT).

2 Carregue várias vezes em (2) (SET UP)

até que o elemento pretendido apareça no visor.

Sempre que carreger em (2) (SET UP), os elementos no visor mudam da seguinte maneira:

CLOCK n CT n D.INFO* n BEEP n RM * Se não tiver sintonizado a estação nem

estiver a ouvir nenhum CD, estes elementos não aparecem no visor.

Nota

O elemento mostrado no visor difere, dependendo da fonte.

3 Carregue em (4) (n) para seleccionar a

programação pretendida (por exemplo: ON ou OFF).

4 Carregue em (SHIFT).

Quando terminar a programação, o visor volta ao modo de reprodução normal.

Intensificar o som dos graves

— D-bass

Pode obter graves com um som nítido e potente. A função D-bass intensifica o sinal das baixas frequências criando uma curva mais precisa do que a da curva convencional de intensificação dos graves. Pode ouvir a linha dos graves com maior nitidez mesmo se o som das vozes tiver o mesmo volume. Pode realçar e regular o som dos graves com facilidade utilizando o botão rotativo D-BASS. Este efeito é semelhante ao obtido quando está a utilizar um sistema opcional de “sub-woofer”. Para além disso, a função D-Bass digital* cria um som de graves mais potente e ainda mais nítido do que o obtido com a função D-Bass analógico.

* Pode utilizar a função Digital D-bass durante a

reprodução de um CD.

D-BASS digital D-Bass analógico

D-BASS 3

Nível

0dB

D-BASS 2

D-BASS 1

Frequência (Hz)

Nível

0dB

Regular a curva dos graves

Rode o anel D-BASS para regular o nível dos graves (1, 2 ou 3).

A indicação D-BASS aparece no visor. Durante a reprodução do CD, a indicação “DIGITAL D-BASS” aparece no visor.

Para cancelar, rode o anel para a posição OFF.

D-BASS 3

D-BASS 2

D-BASS 1

Frequência (Hz)

Informação adicional

Precauções

• Se o seu automóvel estiver estacionado ao sol, fazendo com que a temperatura no seu interior aumente consideravelmente, deixe o aparelho arrefecer antes de utilizá-lo.

• Se o aparelho não estiver a receber corrente, verifique primeiro as ligações. Se estiver tudo em ordem, verifique o fusível.

• Se o sistema de 2 altifalantes não reproduzir som, regule o controlo fader para a posição central.

• Se o automóvel estiver equipado com uma antena eléctrica, não se esqueça de que esta estica automaticamente enquanto o aparelho está a funcionar.

Se tiver alguma dúvida ou problema relacionado com o aparelho que não esteja abrangido neste manual, contacte o agente Sony mais próximo.

Notas sobre o manuseamento dos CD

Um disco sujo ou defeituoso pode provocar cortes de som durante a reprodução. Para que o som seja o melhor possível, manuseie o disco da seguinte maneira. Segure no disco pela extremidade. Se quiser manter o disco limpo, não toque na respectiva superfície.

Outras funções/Informação adicional

Nota

Se o som dos graves ficar distorcido, regule-o com o botão D-BASS ou com o botão de controlo do volume.

Não cole papel nem fita adesiva na superfície com etiqueta.

Não exponha os discos à incidência directa dos raios solares, a fontes de calor como condutas de ar quente nem os deixe dentro de um automóvel estacionado ao sol porque pode ocorrer um aumento considerável da temperatura no seu interior.

Antes de reproduzir os discos, limpe-os com um pano de limpeza opcional. Limpe os discos a partir do centro. Não utilize dissolventes como benzina, diluente, produtos limpeza disponíveis no mercado ou sprays anti-estáticos próprios para discos analógicos.

Notas sobre a condensação da humidade

Num dia chuvoso ou num local muito húmido, é possível que a humidade se condense ne lente que se encontram no interior do leitor de CD. Se isto acontecer, o aparelho não funciona correctamente. Neste caso, retire o disco e aguarde cerca de uma hora até que a humidade se evapore.

Manutenção

Substituição do fusível

Quando substituir o fusível, utilize um fusível com a amperagem correcta. Se o fusível rebentar, verifique a ligação à corrente e substitua o fusível. Se o fusível rebentar novamente, pode tratar-se de uma avaria interna. Neste caso, consulte o agente Sony mais próximo.

Fusível (10 A)

Advertência

Nunca utilize um fusível com uma amperagem superior à especificada no aparelho. Se o fizer, corre o risco de danificar o aparelho.

Limpeza dos conectores

Se os conectores entre o aparelho e o painel frontal estiverem sujos, o aparelho pode não funcionar correctamente. Para evitar esta situação, abra o painel frontal carregando em (RELEASE), retire-o e limpe os conectores com um cotonete humedecido em álcool. Não faça muita pressão para não danificar os conectores.

Para reproduzir CD de 8 cm

Utilize o adaptador de discos compactos single opcional da Sony (CSA-8) para proteger o leitor de CD de possíveis danos.

Unidade principal

Parte posterior do painel frontal

Desmontagem do aparelho

Chave de libertação (fornecida)

Colar a etiqueta no comando rotativo

Pode controlar o aparelho com o comando rotativo opcional (RM-X4S). Com o comando rotativo são fornecidas diversas etiquetas. Cole a etiqueta correspondente às funções do aparelho e à posição de montagem no comando rotativo. Depois de montar o comando roativo, cole a etiqueta mostrada na figura abaixo.

Com a chave de libertação introduzida, puxe a unidade para fora.

Para libertar a tampa da frente, carregue no grampo existente dentro da tampa com uma chave de parafusos.

MODE

SOUND

DSPL

SOUND

MODE

DSPL

Informação adicional

Especificações

Secção do leitor de CD

Sistema Sistema audio digital de

Relação sinal/ruído 90 dB Resposta em frequência 10 – 20.000 Hz Oscilação e vibração abaixo do limite

discos compactos

mensurável

Secção do sintonizador

årea de sintonização 87,5 – 108,0 MHz Terminal de antena Conector da antena externa Frequência intermédia 10,7 MHz Sensibilidade utilizável 8 dBf Selectividade 75 dB a 400 kHz Relação sinal/ruído 65 dB (estéreo),

Distorção harmónica a 1 kHz

Separação 35 dB a 1 kHz Resposta em frequência 30 – 15.000 Hz Relação de captura 2 dB

68 dB (mono)

0.5 % (estéreo),

0.3 % (mono)

MW/LW

Area de sintonização MW: 531 – 1.602 kHz

Terminal de antena Conector da antena externa

Frequência intermédia 10,71 MHz/450 kHz Sensibilidade MW: 30 µV

LW: 153 – 281 kHz

LW: 50 µV

Secção do amplificador de potência

Saídas Saídas dos altifalantes

Impedância dos altifalantes 4 – 8 ohms Saída de potência máxima

(conectores vedantes)

40 W × 4 (a 4 ohms)

Geral

Saídas Saídas de linha (2)

Fio de controlo do relé da antena eléctrica Fio de controlo do amplificador de potência Carga de controlo ATT do telefone

Controlos de som Graves ±10 dB at 100 Hz

Agudos ±10 dB at 10 kHz

Requisitos de alimentação

Bateria do automóvel com 12 V CC (negativo à massa)

Dimensões aprox. 178 × 50 × 185 mm

(l/a/p)

Dimensões de montagem aprox. 182 × 53 × 162 mm

(l/a/p) Peso aprox. 1,2 kg Acessórios fornecidos Peças para instalação e

ligações (1 conjunto)

Caixa do painel frontal (1) Acessórios opcionais Comando rotativo

RM-X4S

Cabo de pinos RCA

RC-63 (1 m)

Pano de limpeza XP-CD1

Adaptador de discos

compactos CSA-8

O design e as especificações estão sujeitos a alterações sem aviso prévio.

Guia de resolução de problemas

A lista de verificação seguinte ajuda a resolver os problemas que possam ocorrer no aparelho. Antes de consultar a lista apresentada abaixo, verifique os procedimentos de funcionamento e de ligação.

Geral

Problema

Sem som.

O conteúdo da memória foi apagado.

Não aparecem indicações no visor.

Não se ouve o sinal sonoro.

Causa/Solução

•Cancele a função ATT.

•Nos sistemas de 2 altifalantes, regule o controlo fader para a posição central.

•Rode o anel no sentido dos ponteiros do relógio para regular o volume.

•O cabo de alimentação ou a bateria estão desligados.

•Carregou na tecla reset. n Volte a memorizar o conteúdo.

Retire o painel frontal e limpe os conectores. Para mais informações, consulte “Limpeza dos conectores” (página 18).

• Está ligado um amplificador de potência opcional e não está a utilizar o amplificador integrado.

• O sinal sonoro está atenuado (página 16).

Reprodução de CD

Problema

Impossível introduzir o CD.

A leitura não se inicia. O CD é ejectado

automaticamente. O CD não é ejectado As teclas de funcionamento não

funcionam. Há cortes de som por causa das

vibrações.

Recepção de rádio

Problema

Não consegue efectuar a sintonização pré-programada.

Não consegue efectuar a sintonização automática.

A indicação “ST” está a piscar.

Causa/Solução

• Já existe um CD introduzido.

• O CD foi introduzido ao contrário.

CD sujo. A temperatura ambiente é superior a 50°C.

Carregue em 6 durante dois segundos. Carregue na tecla de reincialização.

• Instalou o aparelho num ângulo superior a 60°.

• Não instalou o aparelho numa superfície dura do automóvel.

Causa/Solução

•Memorize a frequência correcta.

•O sinal da transmissão é muito fraco.

O sinal de transmissão é muito fraco. n Utilize a sintonização manual.

•Sintonize a frequência de forma correcta.

•O sinal da transmissão é muito fraco. n Regule para o modo MONO (página 9).

Informação adicional

Funções RDS

Problema

A função SEEK é activada poucos segundos depois de começar a ouvir o rádio.

Não consegue sintonizar estações com informações sobre o trânsito.

PTY mostra “NONE”.

Causa/Solução

Não se trata de uma estação TP ou o sinal é muito fraco. n Carregue em (AF/TA) até aparecer a indicação “AF.TA-OFF”.

•Active “TA”.

•A estação não transmite informações sobre o trânsito embora seja TP. n Sintonize outra estação.

A estação não especifica o tipo de programa.

Mensagens de erro no visor

As indicações mencionadas abaixo piscam durante cinco segundos.

Visor

ERROR

RESET

Se as soluções acima mencionadas não o ajudarem a resolver o problema, contacte o agente Sony mais próximo.

Causa

O CD está sujo ou foi introduzido ao contrário.

Impossível utilizar o leitor de CD devido a um problema.

Solução

Limpe ou introduza o CD correctamente.

Carregue na tecla de reinicialização.

Välkommen !

Vi gratulerar dig till köpet av Sony CD-spelare. Vridkontrollen (RM-X4S) ger dig tillgång till en mängd olika funktioner på CD-spelaren.

Innehållsförteckning

Reglagens placering ................................................ 4

Komma igång

Återställa enheten ............................................... 5

Ta bort frontpanelen ........................................... 5

Ställa klockan ....................................................... 6

CD-spelare

Lyssna på en CD-skiva ....................................... 6

Spela en CD-skiva i olika lägen ........................ 7

Radio

Lagra kanaler automatiskt

— BTM-funktionen ........................................ 8

Lagra endast de önskade kanalerna................. 8

Motta de lagrade kanalerna............................... 9

RDS

Översikt av RDS-funktionen ........................... 10

Visa kanalnamnet.............................................. 10

Ställa in samma program automatiskt

— Alternativa frekvenser (AF) .................. 10

Lyssna på trafikmeddelanden......................... 11

Förinställa RDS-kanalerna med AF och

TA data .......................................................... 12

Söka en kanal efter programtyp ..................... 13

Ställa klockan automatiskt............................... 14

Ytterligare information

Säkerhetsföreskrifter ......................................... 17

Underhåll ........................................................... 18

Demontera enheten........................................... 19

Fästa etiketten på vridkontrollen .................... 19

Tekniska data ..................................................... 20

Felsökning .......................................................... 21

Övriga funktioner

Använda vridkontrollen .................................. 14

Ljudjustering...................................................... 16

Snabbdämpa ljudet ........................................... 16

Ändra ljud- och teckeninställningarna .......... 16

Reglagens placering

MODE

SEEK/AMS

SOURCE

RELEASE

SOUND

DSPL

OFF

SHIFT

Mer information finns på sidorna.

1 SEEK/AMS-knappen (sök/AMS-

funktionen/manuell sökning) 7, 8, 9, 11, 13

2 MODE-knappen (band-växlare) 8, 9 3 SOURCE-knappen (source-select) 6, 8, 9

4 Ratt (volym/bas/diskant/vänster-högen/

uttoningskontroll) 6, 16

5 SOUND-knappen 16 6 DSPL-knappen (visningsläge) 6, 9, 10 7 Teckenfönster 8 PTY-knappen

RDS-program 13

9 6 Utmatningsknapp 6 !º AF/TA-knappen 10, 11, 12 !¡ RELEASE-knappen (ta bort frontpanelen)

5, 18

PTY

AF/TA

OFF

D - BASS

2 3 4 5 6 7 8 9110

CDX-4180R

!™ Återställningsknappen (på enhetens

framsida bakom frontpanelen) 5

!£ OFF-knappen 5, 6 !¢ SHIFT-knappen

PLAY MODE 7, 8, 9, 11, 12 REP 7 SET UP 6, 14, 16 SHUF 7

!∞ POWER SELECT-omkopplare (finns

längst ned på enheten)

Se “POWER SELECT-omkopplaren” i installations-/anslutningshandboken.

!§ Under radionmottagningen:

Förinställda snabbvalsknappar 8, 9

!¶ D-BASS-ratt 17

Komma igång

Återställa enheten

Innan du använder enheten för första gången eller när du har bytt bilbatteri, måste du återställa enheten. Tryck på återställningsknappen med ett spetsigt föremål, exempelvis en kulspetspenna.

Observera

• Var försiktig så att du inte tappar panelen när du tar bort den från enheten.

• Om du trycker på (RELEASE) för att ta bort panelen när enheten är på, stängs strömmen av automatiskt så att högtalarna inte skadas.

• Om du bär frontpanelen med dig kan du lägga den i det medföljande fodralet.

Sätta fast frontpanelen

Sätt del A på frontpanelen mot del B på enheten enligt bilden och tryck till tills det säger klick.

Återställningsknapp

Observera

• Genom att trycka på återställningsknappen raderar du inställningarna för klockan samt vissa minnesinställda funktioner.

• När du ansluter nätkabeln till enheten eller återställer enheten bör du vänta ca 10 sekunder innan du sätter i en skiva. Om du inte väntar 10 sekunder innan du sätter i skivan återställs inte enheten och du måste då trycka på återställningsknappen igen.

Ta bort frontpanelen

Enhetens frontpanel kan tas bort för att förhindra att enheten stjäls.

1 Tryck på (OFF).

2 Tryck på (RELEASE) när du vill lossa

frontpanelen, dra den sedan lite till vänster och ta bort panelen genom att dra den mot dig.

(OFF)

Observera

• Kontrollera att frontpanelen är vänd åt rätt håll när du sätter fast den på enheten.

• Tryck inte frontpanelen hårt mot enheten när du sätter fast den. Tryck fast den lätt mot enheten.

• Tryck inte hårt eller bruka våld mot frontpanelens teckenfönster.

• Utsätt inte frontpanelen för direkt solljus, värmekällor som tex varmluftstrummor och lämna den inte i en fuktig miljö. Lämna den aldrig på instrumentbrädan i en bil som står parkerad i direkt solljus där temperaturen kan stiga drastiskt.

Varningslarm

Om du vrider tändlåset till läge OFF utan att ta bort frontpanelen, kommer varningslarmet att ljuda under några sekunder (endast när POWER SELECT-omkopplaren är i läge A). Om du ansluter en effektförstärkare (tillval) och inte använder den inbyggda förstärkaren deaktiveras ljudsignalen.

Komma igång

(RELEASE)

Ställa klockan

5 215

TRACK

Klockan visar en 24-timmars digital tidsangivelse.

Exempel: Ställ klockan på 10:08

1 Tryck på (SHIFT) och sedan på (2) (SET

UP).

CLOCK

SETUP

1 Tryck på (4) (n).

1OO

SETUP

Siffrorna för timmar blinkar.

2 Ställ in timmarna.

Flytta bakåt

Flytta framåt

1OOO

SETUP

1OOO

Flytta bakåt

Flytta framåt

1OO8

3 Tryck på (4) (n).

Siffrorna för minuter blinkar.

4 Ställ in minuterna.

2 Tryck på (SHIFT).

SETUP

SOURCE

SETUP

SOURCE

SETUP

1OO8

CD-spelare

Lyssna på en CD-skiva

Sätt i CD:n.

Uppspelningen startas automatiskt.

Sidan med etiketten vänd uppåt

Om du redan har satt i en CD-skiva trycker du på (SOURCE) flera gånger tills “CD” visas.

Förfluten speltid

Spårnummer

Observera

Om du vill spela upp en 8 cm CD-skiva, använder du Sony CD-adaptern (CSA-8) (medföljer inte).

Funktion Tryck på

Avbryta uppspelningen 6 eller (OFF)

Ta ur CD-skivan 6

Ändra de visade alternativen

Varje gång du trycker på (DSPL) ändras visningen på följande sätt:

” Förfluten speltid/Spårnummer

MOTION DISPLAY* Z Klocka Z

* Alla ovanstående alternativ visas i teckenfönstret

en i taget.

Klockan aktiveras.

3 Tryck på (SHIFT).

När inställningen är klar visas det normala uppspelningsläget i teckenfönstret.

Observera

Om POWER SELECT-omkopplaren på enhetens undersida är i läge B måste du slå på strömmen innan du ställer klockan.

Hitta ett visst spår

SETUP PLAYMODE

REP SHUF

REP1

SETUP PLAYMODE

REP SHUF

1SHUF

— Automatisk musiksökning (AMS)

Under uppspelningen, trycker du lätt på valfri sida av SEEK/AMS.

Hitta efterföljande spår

Hitta föregående spår

SEEK/AMS

Hitta en viss punkt i ett spår

— Manuell sökning

Under uppspelningen, trycker du på valfri sida av SEEK/AMS och håller den nedtryckt. Släpp upp knappen när du har hittat den önskade punkten.

Söka framåt

Söka bakåt

SEEK/AMS

2 Tryck på (3) (PLAY MODE) flera gånger

tills “INTRO” visas.

Varje gång du trycker på (3) (PLAY MODE) ändras alternativen enligt följande:

PLAYMODE



3 Tryck på (4) (n) så att “INTRO-ON”

väljs.

PLAYMODE

Sökningen påbörjas.



4 Tryck på (SHIFT).

Om du vill återgå till normalt uppspelningsläge väljer du “INTRO-OFF” i steg 3 ovan.

Observera

Om “ teckenfönstret, innebär detta att du har kommit till början eller slutet på skivan och inte kan gå längre.

” eller “ ” visas i

Spela en CD-skiva i olika lägen

Du kan spela CD-skivor i olika lägen:

•Med INTRO (Snabbsökning) kan du spela de 10 första sekunderna på alla spår.

•Med REP (Upprepad spelning) upprepas det aktuella spåret.

•Med SHUF (Slumpmässig spelning) spelas alla spår i slumpmässig ordningsföljd.

Söka effer ett visst spår

— Intro scan

1 Tryck på (SHIFT).

Varje gång du trycker på (SHIFT) tänds de alternativ som du kan välja.

SETUP PLAY MODE

SHIFT

2 3 4 51

Spela upp spår upprepade gånger

— Upprepad uppspelning

1 Tryck på (SHIFT) under uppspelning. 2 Tryck på (6) (REP) flera gånger tills

“REP-1” visas.

Komma igång/CD-spelare

Den upprepade uppspelningen börjar.

3 Tryck på (SHIFT).

Du återgår till normalt uppspelningsläge genom att välja “REP-OFF” i steg 2 ovan.

Spela upp spår i slumpmässig ordning — Shuffle Play

1 Tryck på (SHIFT) under uppspelning. 2 Tryck på (7) (SHUF) flera gånger tills

“SHUF-1” visas.

Den slumpmässiga uppspelningen börjar.

3 Tryck på (SHIFT).

Du återgår till normalt uppspelningsläge genom att välja “SHUF-OFF” i steg 2 ovan.

Radio

Lagra kanaler automatiskt

— BTM-funktionen

Enheten väljer ut kanalerna med de starkaste signalerna och lagrar dem efter frekvens. Du kan lagra upp till 10 kanaler på varje band (FM1, FM2, MW och LW).

Varning

För att undvika olyckor bör du använda BTMfunktionen om du tar in en kanal under körning.

1 Tryck på (SOURCE) flera gånger för att

välja önskad radiokanal.

Varje gång du trycker på (SOURCE) växlas källorna på följande sätt:

CD ˜ TUNER

2 Tryck på (MODE) flera gånger för att

välja band.

Varje gång du trycker på (MODE) växlas

banden på följande sätt:

” FM1 ” FM2 ” MW ” LW

Lagra endast de önskade kanalerna

Du kan lagra upp till 10 kanaler per band (20 för FM1 och FM2, 10 för vardera MW och LW) i önskad ordning.

1 Tryck på (SOURCE) flera gånger för att

välja tunern.

2 Tryck på (MODE) flera gånger för att

välja band (FM1, FM2, MW eller LW).

3 Tryck på valfri sida av SEEK/AMS när du

vill ställa in en kanal som ska lagras på sifferknappen.

4 Tryck på önskad sifferknapp ((1) till

(10)) i två sekunder tills “MEM” visas.

Snabbvalsknappens nummer visas i teckenfönstret.

Observera

Om du försöker lagra en annan kanal på samma förinställda nummerknapp raderas den tidigare lagrade kanalen.

3 Tryck på (SHIFT), och tryck sedan på (3)

(PLAY MODE) flera gånger tills “B.T.M” visas.

4 Tryck på (4) (n).

Kanalerna lagras i enheten efter frekvens på sifferknapparna. En ljudsignal hörs när inställningen lagras.

5 Tryck på (SHIFT).

Observera

• Du kan inte lagra kanaler med svaga signaler. Om bara ett fåtal kanaler kan tas emot behåller vissa snabbvalsknappar den tidigare inställningen.

• När ett nummer visas i teckenfönstret lagras kanalerna från och med detta nummer.

Motta de lagrade kanalerna

1 Tryck på (SOURCE) flera gånger för att

välja önskad radiokanal.

2 Tryck på (MODE) flera gånger för att

välja band (FM1, FM2, MW eller LW).

Om FM stereo-mottagningen är dålig — Enkanaligt läge

1 Tryck på (SHIFT) och sedan på (3) (PLAY

MODE) flera gånger tills “MONO” visas.

2 Tryck på (4) (n) flera gånger tills

“MONO-ON” visas.

Ljudet förbättras i och med att det blir enkanaligt (“ST”-indikeringen försvinner).

3 Tryck på den förinställda

nummerknappen ((1) till (10)) som den önskade kanalen lagrats på.

Om du inte kan ställa in en förinställd kanal

Tryck lätt på valfri sida av SEEK/AMS när du vill söka efter kanalen (automatisk sökning).

Avsökningen avbryts när en kanal påträffas. Tryck på valfri sida av SEEK/AMS flera gånger tills önskad kanal har mottagits.

Observera

Om den automatiska sökningen avbryts för ofta trycker du på (SHIFT) och därefter på (3) (PLAY MODE) flera gånger tills “LOCAL” (lokalt sökläge) visas. Tryck därefter på (4) (n) när du vill välja “LOCAL-ON”. Tryck på (SHIFT). Bara de kanaler som har relativt starka signaler kan ställas in.

Tips

Om du vet vilken frekvens radiokanalen har, trycker du på valfri sida av SEEK/AMS och håller den nedtryckt. tills den önskade kanalen har mottagits (manuell sökning).

3 Tryck på (SHIFT).

Om du vill gå tillbaka till normalt läge väljer du “MONO-OFF” i steg 2 ovan.

Ändra de visade alternativen

Varje gång du trycker på (DSPL) ändras visningen på följande sätt:

z Frekvens z Klocka

MOTION DISPLAY* Z

* Alla ovanstående alternativ visas i teckenfönstret

en i taget.

Radio

RDS

Översikt av RDSfunktionen

RDS (Radio Data System) är en radiotjänst som gör att FM-kanalerna kan sända ytterligare digital information tillsammans med den vanliga radioprogramsignalen. Bilstereon erbjuder dig en mängd olika tjänster. Här är några: söka efter samma program automatiskt, lyssna på trafikmeddelanden och hitta kanal efter programtyp.

Ställa in samma program automatiskt

— Alternativa frekvenser (AF)

AF-funktionen väljer automatiskt och ställer in den station som har den starkaste signalen i nätverket. Om du använder den här funktionen kan du lyssna på samma program under en långkörning utan att behöva ställa in kanalen manuellt igen.

Frekvenserna ändras automatiskt.

98,5MHz

96,0MHz

Observera

• Landet eller regionen avgör vilka RDS-funktioner som finns tillgängliga.

• RDS fungerar inte ordentligt om signalen är för svag eller om den inställda kanalen inte överför RDS-data.

Visa kanalnamnet

Den aktuella kanalens namn tänds i teckenfönstret.

Välj en FM-kanal (sidan 8).

När du ställer in en FM-kanal som överför RDS-data tänds kanalnamnet i teckenfönstret.

Observera

Beteckningen “*” innebär att en RDS-kanal mottas.

Ändra de visade alternativen

Varje gång du trycker på (DSPL) ändras visningen på följande sätt:

z Kanalnamn (Frekvens) z Klocka

MOTION DISPLAY* Z

* Alla ovanstående alternativ visas i teckenfönstret

en i taget.

Observera

“NO NAME” visas om den mottagna kanalen inte sänder RDS-data.

Kanal

102,5MHz

1 Välj en FM-kanal (sidan 8). 2 Tryck på (AF/TA) upprepade gånger tills

“AF-ON” tänds i teckenfönstret.

Enheten börjar söka efter en alternativ kanal med en starkare signal i samma nätverk.

Observera

När det inte finns någon alternativ kanal i området och du inte vill söka efter en alternativ kanal, stänger du av AF-funktionen genom att trycka på (AF/TA) upprepade gånger tills “AF.TA-OFF” tänds.

Ändra de visade alternativen

Varje gång du trycker på (AF/TA) ändras alternativen enligt följande:

” AF-ON ” TA-ON ” AF.TA-ON*

AF.TA-OFF “

* Välj det här alternativet när du vill sätta på både

AF- och TA-funktionerna.

Observera

• “NO AF” och kanalnamnet blinkar omväxlande om enheten inte kan hitta den alternativa kanalen i nätverket.

• Om kanalnamnet börjar blinka när en kanal har valts med AF-funktionen, innebär detta att det inte finns någon alternativ frekvens. Tryck på SEEK/AMS medan kanalnamnet blinkar (inom 8 sekunder). Enheten börjar söka efter en annan frekvens med samma PI-data (programidentiferingsdata). (“PI SEEK” visas men inget ljud hörs). Om enheten inte kan hitta en alternativ frekvens, visas “NO PI”, och enheten återgår till den ursprungsinställda frekvensen.

Lyssna på ett regionalt program

Funktionen “REG-ON” (regional on) på enheten gör att du kan bibehålla inställningen till ett regionalt program utan att kopplas om till en annan regional kanal. (Observera att du måste sätta på AF-funktionen.) Enheten är fabriksinställd på “REG-ON”, men om du vill stänga av funktionen gör du något av följande.

1 Tryck på (SHIFT) och sedan på (3) (PLAY

MODE) flera gånger tills “REG” visas.

2 Tryck på (4) (n) flera gånger tills “REG-

OFF” visas.

3 Tryck på (SHIFT).

Observera att om du trycker på “REG-OFF” kanske enheten kopplas om till en annan regional kanal inom samma nätverk.

Du återgår till regional avlyssning genom att välja “REG-ON” i steg 2 ovan.

Observera

Den här funktionen fungerar inte i Storbritannien och i några andra områden.

Funktionen lokal länk (endast Storbritannien)

Med funktionen lokal länk kan du välja andra lokala kanaler i området, fastän de inte finns lagrade på dina förinställda nummerknappar.

1 Tryck på en förinställd nummerknapp

där en lokal kanal har lagrats.

2 Inom fem sekunder trycker du på den

förinställda nummerknappen för den lokala kanalen igen.

3 Upprepa detta tills den önskade lokala

kanalen mottas.

Lyssna på trafikmeddelanden

Uppgifterna om trafikmeddelandena (TA) och trafikprogrammet (TP) gör så att du automatiskt kan ställa in FM-kanaler som sänder trafikmeddelanden samtidigt som du lyssnar på andra programkällor.

Tryck på (AF/TA) upprepade gånger tills “TA-ON” eller “AF.TA-ON” tänds i teckenfönstret.

Enheten börjar söka efter trafikinformationskanaler. “TP” tänds i teckenfönstret när enheten hittar en kanal som sänder trafikmeddelanden. När trafikmeddelandet startas, börjar “TA” blinka. När trafikmeddelandet är klart upphör blinkningen.

Tips

Om trafikmeddelandet startar när du lyssnar på en annan programkälla, kopplas enheten automatiskt till meddelandet och återgår till originalkällan när meddelandet är klart.

Observera

• “NO TP” blinkar i fem sekunder om den mottagna kanalen inte sänder trafikmeddelanden. Sedan börjar enheten söka efter en kanal som sänder trafikmeddelanden.

• När indikeringen “EON” visas med “TP” i teckenfönstret, sänder den aktuella kanalen trafikmeddelanden från andra kanaler i samma nätverk.

RDS

Avbryta pågående trafikmeddelanden

Tryck lätt på (AF/TA).

Om du vill avbryta alla trafikmeddelanden stänger du av funktionen genom att trycka på (AF/TA) tills “AF.TA-OFF” tänds.

Förinställa volymen på trafikmeddelandena

Du kan förinställa volymnivån på trafikmeddelandena i förväg så att du inte missar meddelandet. När trafikmeddelandet startar, justeras volymen automatiskt till den förinställda nivån.

Förinställa samma inställning för varje förinställda kanaler.

1 Välja ett FM-band (sidan 8). 2 Tryck på (AF/TA) flera gånger när du vill

välja antingen “AF-ON”, “TA-ON” eller “AF.TA-ON” (för både AF och TAfunktioner).

Observera: om du väljer “AF.TA-OFF” lagras inte bara RDS-kanalerna, utan också de som inte är-RDS-kanaler.

3 Tryck på (SHIFT) och sedan på (3) (PLAY

MODE) flera gånger tills ”BTM“ visas.

1 Välj önskad volymnivå.

2 Tryck på (AF/TA) under två sekunder.

“TA” visas när inställningen lagras.

Motta viktigt meddelande

Om ett viktigt meddelande kommer in medan du lyssnar på radion, kopplas programmet automatiskt över till meddelandet. Om du lyssnar på en annan källa än radion, hörs det viktiga meddelandet om du ställer in AF eller TA. Enheten växlar då automatiskt till dessa meddelanden oberoende om vad du lyssnar på

för tillfället.

Förinställa RDS-kanalerna med AF och TA data

När du förinställer RDS-kanalerna, lagrar enheten alla uppgifter om kanalen samt frekvensen så att du inte behöver sätta på AF och TA-funktionerna varje gång du ställer in en förinställd kanal. Du kan välja olika inställningar (AF, TA eller båda två) för en förinställd kanal, eller samma inställning för alla förinställda kanaler.

4 Tryck på (4) (n).

5 Tryck på (SHIFT).

Förinställa olika inställningar för alla förinställd kanal

1 Välj ett FM-band och ställ in önskad

kanal (sidan 9).

2 Tryck på (AF/TA) flera gånger när du vill

välja antingen “AF-ON”, “TA-ON” eller “AF.TA-ON” (för både AF och TAfunktioner).

3 Tryck på önskad snabbvalsknapp tills

“MEM” visas.

Upprepa från steg 1 när du vill förinställa andra kanaler.

Tips

Om du vill ändra på de förinställda AF och/eller TA-inställningarna efter det att du har ställt in den förinställda kanalen, kan detta göras genom att stänga av/sätta på AF- eller TA-funktionen.

PORT

INFO

Söka en kanal efter programtyp

Du kan söka efter valfri kanal genom att välja en av de programtyper som visas nedan.

Observera

I länder eller områden där EON-data inte sänds kan du bara använda denna funktion för kanaler som du redan har tagit emot någon gång.

Programtyper Teckenfönster

Nyheter NEWS Aktuella händelser AFFAIRS Information INFO Sport SPORT Utbildning EDUCATE Drama DRAMA Kultur CULTURE Vetenskap SCIENCE Diverse VARIED Popmusik POP M Rockmusik ROCK M Populärmusik M.O.R. M Lättare klassiskt LIGHT M Klassiskt CLASSICS Andra musiktyper OTHER M Väder WEATHER Finansinformation FINANCE Barnprogram CHILDREN Samhällsinformation SOCIAL A Religion RELIGION Ring in PHONE IN Resor TRAVEL Nöjen LEISURE Jazzmusik JAZZ Country-musik COUNTRY Nationell musik NATION M Gamla godingar OLDIES Folkmusik FOLK M Dokumentärer DOCUMENT Inte angiven NONE

Observera

Du kan inte använda den här funktionen i vissa länder där PTY-data inte är tillgängliga.

1 Tryck på (PTY) under FM-mottagningen

tills “PTY” visas i teckenfönstret.

Det aktuella namnet på programtypen visas om kanalen överför PTY-data. “- - - - -” visas om den mottagna kanalen inte är en RDS-kanal eller om RDS-data inte har tagits emot.

2 Tryck på (PTY) flera gånger tills den

önskade programtypen visas.

Programtyperna visas i den ordning som anges i tabellen. Observera att du inte kan välja “NONE” (inte angiven) vid sökning.

3 Tryck lätt på valfri sida av SEEK/AMS.

Enheten börjar söka efter en kanal för den valda programtypen. När enheten hittar programmet, visas programtypen igen i ungefär fem sekunder. “NO” och programtypen visas omväxlande i fem sekunder om enheten inte kan hitta programtypen och återgår sedan till föregående kanal.

RDS

Ställa klockan automatiskt

Med CT-data (Clock Time) från RDSöverföringen ställs klockan automatiskt.

1 Tryck på (SHIFT) och sedan på (2) (SET

UP) flera gånger tills “CT” visas.

CTOFF

SETUP

2 Tryck på (4) (n) flera gånger tills

“CT-ON” visas.

Klockan är ställd.

CTON

SETUP

3 Tryck på (SHIFT) för att återgå till det

normala teckenfönstret.

Avbryta CT-funktionen

Välj “CT-OFF” i steg 2 ovan.

Övriga funktioner

Du kan inte ansluta en valfri vridkontroll (RM-X4S) med den här enheten.

Använda vridkontrollen

Vridkontrollen använder du genom att trycka på knapparna och/eller vrida på reglagen.

Genom att trycka på knapparna (SOURCE och MODE-knapparna)

(SOURCE)

(MODE)

Observera

• CT-funktionen kanske inte fungerar trots att en RDS-kanal mottas.

• Det kan vara skillnad på tiden som ställts in av CT-funktionen och den verkliga tiden.

Varje gång du trycker på (SOURCE) ändras funktionen på följande sätt:

TUNER ˜ CD

När du trycker på (MODE) ändras funktionen på följande sätt;

Tuner: FM1 n FM2 n MW n LW

Tips

När POWER SELECT-omkopplaren är i läge B kan du sätta på enheten genom att trycka på (SOURCE) på vridkontrollen.

Genom att vrida kontrollen (SEEK/ AMS-kontrollen)

Vrid kontrollen helt kort och släpp upp den för att:

•Hitta ett visst spår på en skiva. Vrid och håll kontrollen nere tills du hittar den önskade punkten i spåret, och släpp sedan upp kontrollen för att starta uppspelningen.

•Ta in kanaler automatiskt. Vrid och håll kontrollen för att ta in den speciella kanalen.

Genom att trycka in och vrida kontrollen (PRESET/DISCkontrollen)

Övriga funktioner

Vrid kontrollen VOL för att justera volymen.

Tryck på (SOUND) när du vill justera volymen och ljudmenyn.

Tryck på (DSPL) för att ändra det som visas.

Tryck på (ATT) för att dämpa ljudet.

Tryck på (OFF) för att stänga av enheten.

Byta styrriktning

Kontrollens styrriktning är fabriksinställd enligt bilden nedan.

öka

OFF

RDS/Övriga funktioner

Tryck in och vrid kontrollen för att:

Ta in kanalerna som är lagrade på snabbvalsknapparna.

minska

Om du monterar vridkontrollen på höger sida av ratten kan du växla styrriktning för kontrollerna.

Tryck på (SOUND) under två sekunder medan du trycker på VOL-reglaget.

Ljudjustering

Du kan justera basen, diskanten, balansen och uttoningen. Alla källorna kan lagra nivån på basen och diskanten.

1 Välj vilka egenskaper du vill justera

genom att flera gånger trycka på (SOUND).

VOL (volym) n BAS (bas) n TRE␣ (diskant) n BAL (vänster-höger) n FAD␣ (främre-bakre)

2 Justera den egenskap du valt genom att

vrida på reglaget.

Justera inom tre sekunder efter det att du har valt egenskap. (Efter tre sekunder fungerar knappen som volymknapp igen.)

Snabbdämpa ljudet

Tryck på (ATT) på vridkontrollen.

“ATT-ON” brinkar till.

Återgå till tidigare ljudnivå genom att trycka på (ATT) en blinkar till.

Tips

Enheten minskar volymen automatiskt när ett telefonsamtal kommer in (Funktionen TelephoneATT).

Ändra ljud- och teckeninställningarna

Du kan välja:

•CLOCK (Klockan) (sidan 6).

•CT (Clock Time) (sidan 14).

•D.INFO (Dubbel information) när du vill visa klockan och uppspelningsläget samtidigt (ON) eller visa informationen omväxlande (OFF).

•BEEP när du vill sätta på eller stänga av ljudsignalen.

• RM (Vridkontroll) när du vill byta styrriktning på vridkontrollens reglage. — Välj “NORM” om du vill använda

vridkontrollens fabriksinställningar.

— Välj “REV” om du vill montera

vridkontrollen på rattens högra sida.

1 Tryck på (SHIFT).

2 Tryck på (2) (SET UP) flera gånger tills

den önskade inställningen visas.

Varje gång du trycker på (2) (SET UP) ändras alternativen enligt följande:

CLOCK n CT n D.INFO* n BEEP n RM * Ovanstående alternativ visas inte om du inte

har ställt in kanalen eller inte spelar en CD.

Observera

Visningen i teckenfönstret beror på källan.

3 Tryck på (4) (n) när du vill välja önskad

inställning (till exempel ON eller OFF).

4 Tryck på (SHIFT).

När inställningen är klar visas det normala uppspelningsläget i teckenfönstret.

Höja basljudet — D.bass

Ger dig ett tydligare och starkare basljud. Dbass-funktionen höjer den lågfrekventa signalen med en skarpare kurva än den vanliga basförstärkaren. Du kan höra basen tydligare även om talljudet har samma volym. Du kan enkelt framhäva och justera basljudet med D-BASS-ratten. Effekten påminner om den som du får när du använder ett valfritt subwoofer-system. Med den digitala D-bass-funktionen* får du ett ännu skarpare och starkare basljud än med analog D-bass.

* Digital D-bass går att få under CD-uppspelning.

Digital D-BASS Analog D-BASS

D-BASS 3

Nivå

0dB

D-BASS 2

D-BASS 1

Nivå

0dB

Justera baskurvan

Vrid på D-BASS-ratten när du vill justera basnivån (1, 2 eller 3).

“D-BASS” visas i teckenfönstret. Under CD-uppspelning visas “DIGITAL DBASS” i fönstret.

Avbryt genom att vrida ratten till OFF-läge.

Observera

Om basljudet förvrängs, justera det via D-BASSratten eller volymknappen.

D-BASS 3

D-BASS 2

D-BASS 1

Frekvens(Hz)Frekvens(Hz)

Ytterligare information

Säkerhetsföreskrifter

•Om du har parkerat bilen i direkt solljus så att temperaturen i bilen har stigit markant, bör du låta CD-spelaren svalna innan du använder den.

•Kontrollera anslutningarna först om ingen ström tillförs enheten. Kontrollera säkringen om allt i övrigt är i sin ordning.

•Om inget ljud kommer från högtalare i 2-högtalarsystemet, ställer du uttoningskontrollen i mittenläget.

•Om bilen har en motorantenn, fälls den automatiskt ut när enheten är påslagen.

Om du har några frågor eller problem som rör CD-spelaren och som inte tas upp i bruksanvinsningen, tar du kontakt med din närmaste Sony-återförsäljare.

Viktigt om CD-skivor

En smutsig eller defekt skiva kan leda till att ljudet försvinner då och då under uppspelning. Om du vill ha bästa möjliga ljud, gör då följande. Ta endast i skivans kanter. Om du vill hålla skivan ren ska du inte vidröra ytan.

Övriga funktioner/Ytterligare information

Sätt inte papper eller tejp på ytan.

Utsätt inte skivan för direkt solljus eller värmekällor, t ex element. Förvara den inte heller i en bil som står parkerad i direkt solljus där temperaturen kan stiga dramatiskt.

Innan du spelar, rengör du skivorna med en torr, mjuk trasa. Rengör skivan från mitten och utåt. Använd inte bensin, thinner eller andra lösningsmedel som finns att köpa i handeln, och inte heller antistatspray avsedd för LPskivor av vinyl.

Att observera angående fuktkondensering

Om det regnar eller är fuktigt, kan fukten

skapa kondens på CD-spelarens lins. Om detta inträffar fungerar inte CD-spelaren. Ta i så fall bort skivan och vänta en timme tills fukten har avdunstat.

Underhåll

Byta säkring

När du byter säkring, se till att använda en med rätt ampere. Om säkringen går, kontrollera anslutningen och byt säkring. Om säkringen går igen kan det bero på internt fel. I så fall ska du kontakta din Sony-återförsäljare.

Säkring (10 A)

Varning

Använd aldrig en säkring med högre strömstyrka än den som medföljer enheten eftersom denna kan skadas.

Rengöra anslutningarna

Enheten fungerar inte ordentligt om anslutningarna mellan enheten och frontpanelen är smutsiga. Om du vill hindra detta, öppnar du frontpanelen genom att trycka på (RELEASE) och släpper sedan upp den och rengör anslutningen med en bomullstopp doppad i alkohol. Ta inte i för mycket. Annars kan anslutningarna skadas.

När du spelar en 8 cm CD

Använd den valfria adaptern (CSA-8) för att skydda CD-spelaren från skada.

Huvudenheten

Baksidan på frontpanelen

Demontera enheten

Nyckel (medföljer)

Fästa etiketten på vridkontrollen

Enheten kan manövreras med vridkontrollen (RM-X4S). Flera olika etiketter medföljer vridkontrollen. Fäst den etikett som överensstämmer med funktionen på enheten och på avsedd plats på vridkontrollen. Fäst etiketten enligt bilden när vridkontrollen monterats.

Dra ut enheten när demonteringsnyckeln sitter i.

Tryck på hållaren på frontpanelens insida med en smal skruvmejsel och bänd försiktigt loss frontpanelen.

MODE

SOUND

DSPL

SOUND

MODE

DSPL

Ytterligare information

Tekniska data

CD-spelaren

System Digitalt ljudsystem för CD Signal/brus-förhållande 90 dB Frekvensgång 10 – 20.000 Hz Svaj och fladder Under mätbar gräns

Tuner

Tuningintervall 87,5 – 108,0 MHz Antennterminal Extern antennanslutning Mellanfrekvens 10,7 MHz Känslighet 8 dBf Selektivitet 75 dB vid 400 kHz Signal/brus-förhållande 65 dB (stereo),

Harmonisk distortion vid 1 kHz

Separation 35 dB vid 1 kHz Frekvensgång 30 – 15.000 Hz Omfång 2 dB

68 dB (mono)

0,5 % (stereo), 0,3 % (mono)

MW/LW

Tuningintervall MW: 531 – 1.602 kHz

Antennterminal Extern antennanslutning Mellanfrekvens 10,71 MHz/450 kHz Känslighet MW: 30 µV

LW: 153 – 281 kHz

LW: 50 µV

Effektförstärkare

Utgångar Högtalarutgångar

Högtalarimpdans 4 – 8 ohm Maximal uteffekt 40 W × 4 (vid 4 ohm)

(Plomberade uttag )

Allmänt

Utgångar Linjeutgångar (2)

Styrkabel för motorantenn Styrkabel för effektförstärkare Telefondämpningskontrollsladd

Tonklangreglering Bas ±10 dB vid 100 Hz

Diskant ±10 dB vid 10 kHz

Strömförsörjning 12 V DC bilbatteri

(negativt jordat)

Mått Ca 178 × 50 × 185 mm

(b/h/d)

Monteringsmått Ca 182 × 53 × 162 mm

(b/h/d) Vikt Ca 1,2 kg Medföljande tillbehör Delar för installation och

anslutningar (1 set)

Fodral för löstagar

frontpanel (1) Valfria tillbehör Vridkontroll RM-X4S

RCA-kontakt RC-63 (1 m)

Rengöringsduk XP-CD1

CD-adapter CSA-8

Rätt till ändringar förbehålles.

Felsökning

Följande checklista hjälper dig att lösa de flesta problem som du kan råka ut för med enheten. Innan du går igenom checklistan nedan, ska du läsa anslutnings- och driftsinformationen.

Allmänt

Fel

Ljudbortfall.

Innehållet i minnet har raderats.

Information visas inte i teckenfönstret.

Ingen ljudsignal.

CD-uppspelning

Problem

CD-skivan dras inte in i skivfacket.

Skivspelningen sätts inte igång. CD-skivan matas automatiskt ut

ur skivfacket. CD-skivan matas inte ut. Reglagen fungerar inte. Ljudbortfall på grund av

vibrationer.

Orsak/åtgärd

•Avbryt ATT-funktionen.

•Ställ in uttoningskontrollen i mittläget för 2-högtalarsystemet.

•Vrid på ratten medurs när du vill justera volymen.

• Strömkabeln eller batteriet har kopplats ifrån.

• Reset-knappen har trycks in. n Lagra i minnet igen.

Ta bort frontpanelen och rengör anslutningarna. Se “Rengöra anslutningarna” (sidan 18).

• En effektförstärkare (tillval) har anslutits och du använder inte den inbyggda förstärkaren.

• Ljudsignalen är dämpad (sidan 16).

Orsak/Åtgärd

• Det ligger redan en CD-skiva i skivfacket.

• CD-skivan har med våld skjutits in upp och ned i skivfacket.

CD-skivan är dammig. Den omgivande temperaturen överstiger +50°C.

Tryck på 6 i två sekunder. Tryck på återställningsknappen.

• Enheten har installerats i en vinkel över 60°.

• Enheten har inte installerats på en stabil plats i bilen.

Ytterligare information

Radiomottagning

Fel

Det går inte att förinställa en radiokanal.

Den automatiska sökningen fungerar inte.

“ST”-indikatorn blinkar.

Orsak/åtgärd

• Lagra rätt frekvens.

• Utsändningen är för svag.

Utsändningen är för svag. n Använd manuell sökning.

•Ställ in rätt frekvens.

•Utsändningssignalen är för svag. n Ställ in i enkanaligt läge (MONO) (sidan 9).

RDS-funktioner

Fel

En sökning påbörjas efter några sekunders lyssning.

Inga trafikmeddelanden tas emot.

“NONE” visas.

Orsak/åtgärd

Kanalen är inte en TP-kanal eller har en svag signal. n Tryck på (AF/TA) för att gå in i “AF.TA-OFF”-läge.

•Aktivera “TA”.

•Kanalen sänder inte några trafikmeddelanden trots att den är TP. n Ställ in en annan kanal.

Kanalen anger inte programtyp.

Fel visas

Följande indikeringar blinkar ungefär fem sekunder.

Teckenfönster

ERROR

RESET

Om ovannämnda lösningar inte hjälper dig att förbättra situationen, ta kontakt med din närmaste Sony-återförsäljare.

Orsak

En CD är smutsig eller har satts in upp och ned.

CD-spelaren fungerar inte pga av något problem.

Åtgärd

Rengör och sätt i CD:n korrekt.

Tryck på återställningsknappen.

Sony Corporation Printed in Thailand

Sony CDX-4180R User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
