SOMFY MS100, MS200 User Manual
Somfy : Tél 0 810 12 12 37
(prix d’un appel local du lundi au samedi de 9h à 12h15 et de 13h30 à 18h).
e-mail www.consommateurs@somfy.com
de leur apporter toutes modifications techniques que nous jugerons utiles.
Somfy S.A.S. - Capital de 20 millions d'Euros - RCS Bonneville 303 970 230. © SOMFY 04 / 2006 Réf.5014067
Document non contractuel. Nous nous réservons le droit à tout moment, dans un souci constant d'évolution et d'amélioration de nos modèles,
Motorisation filaire pour volet roulant existant
MS100 - MS200
Réf. : 5014067
■ Composition du kit page 4
■ Préparation page 5 à 9

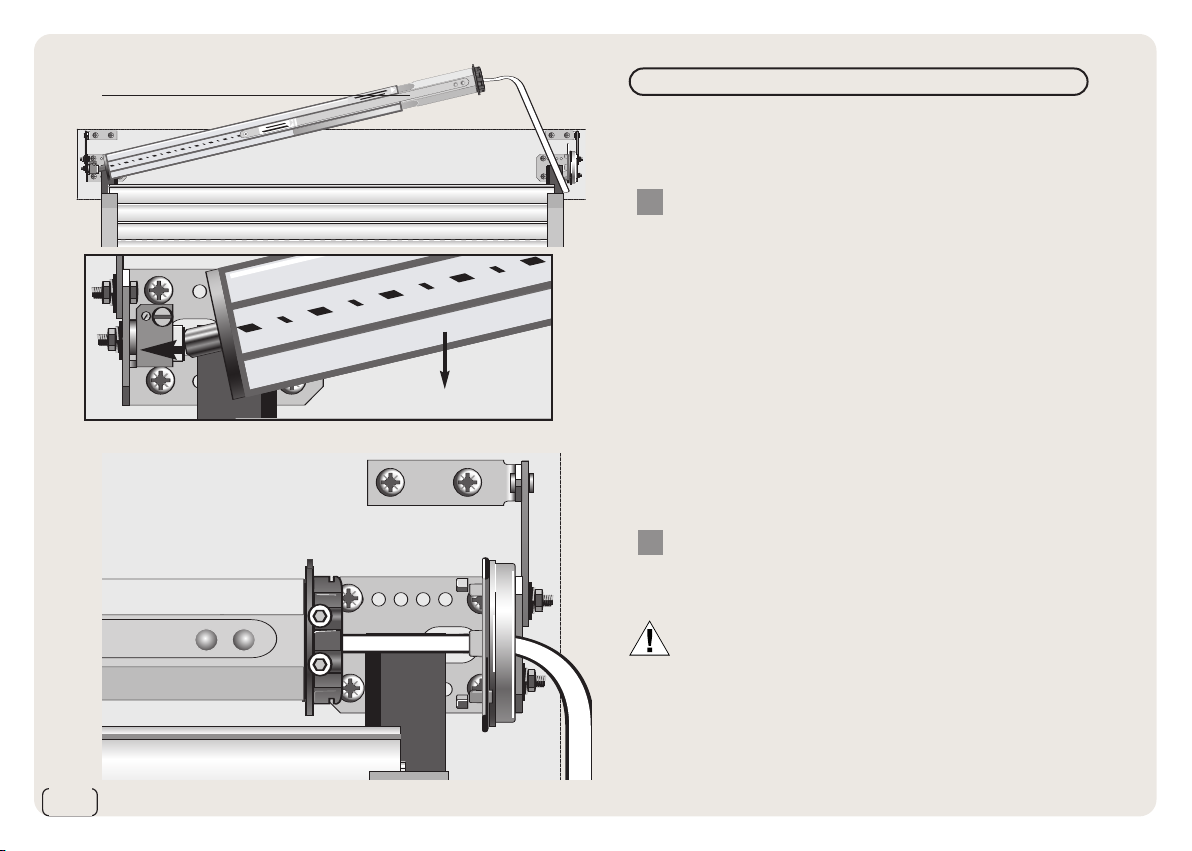

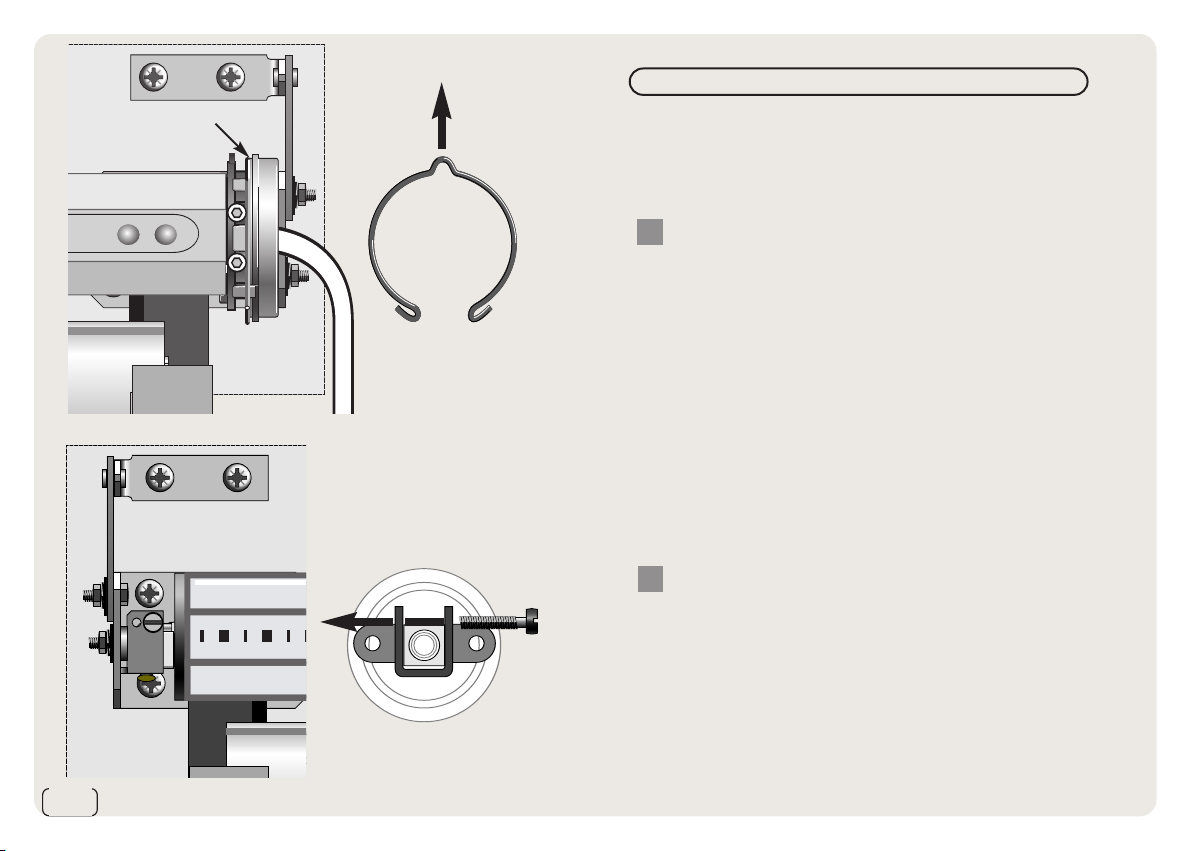

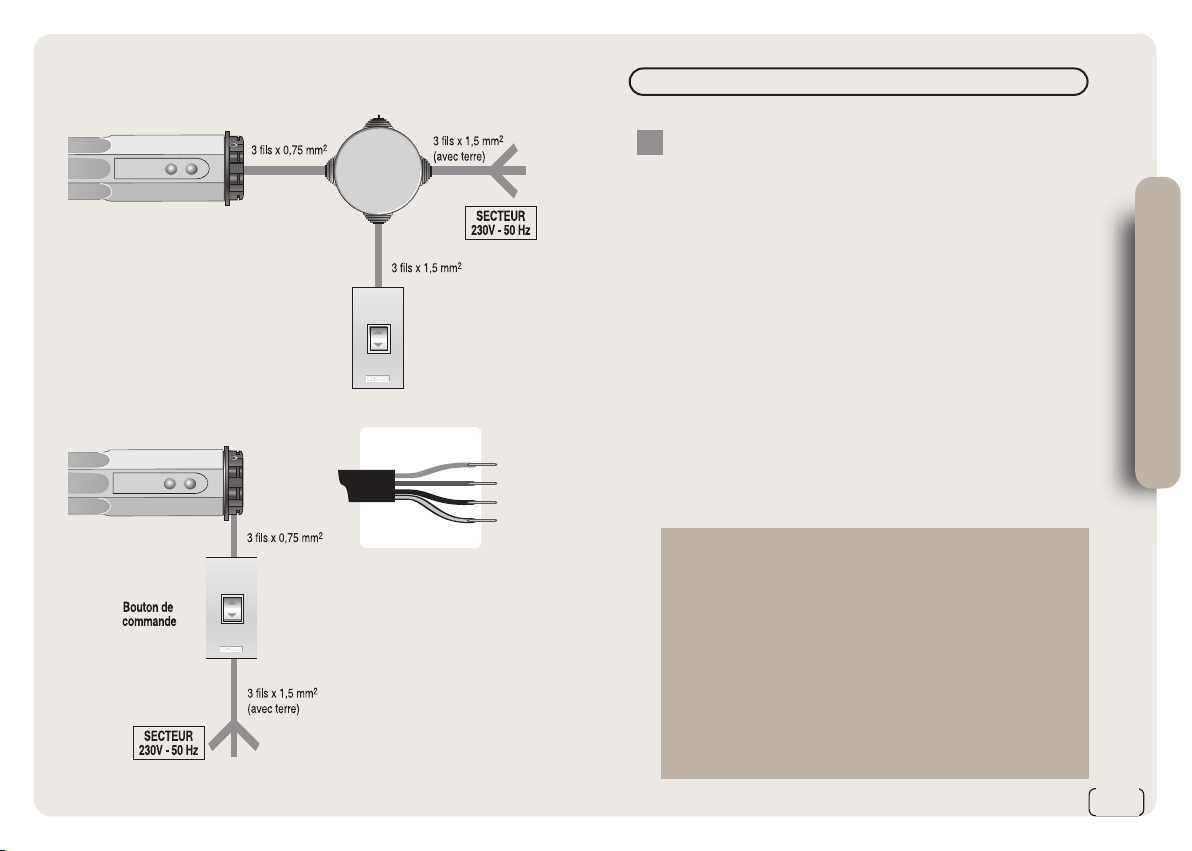

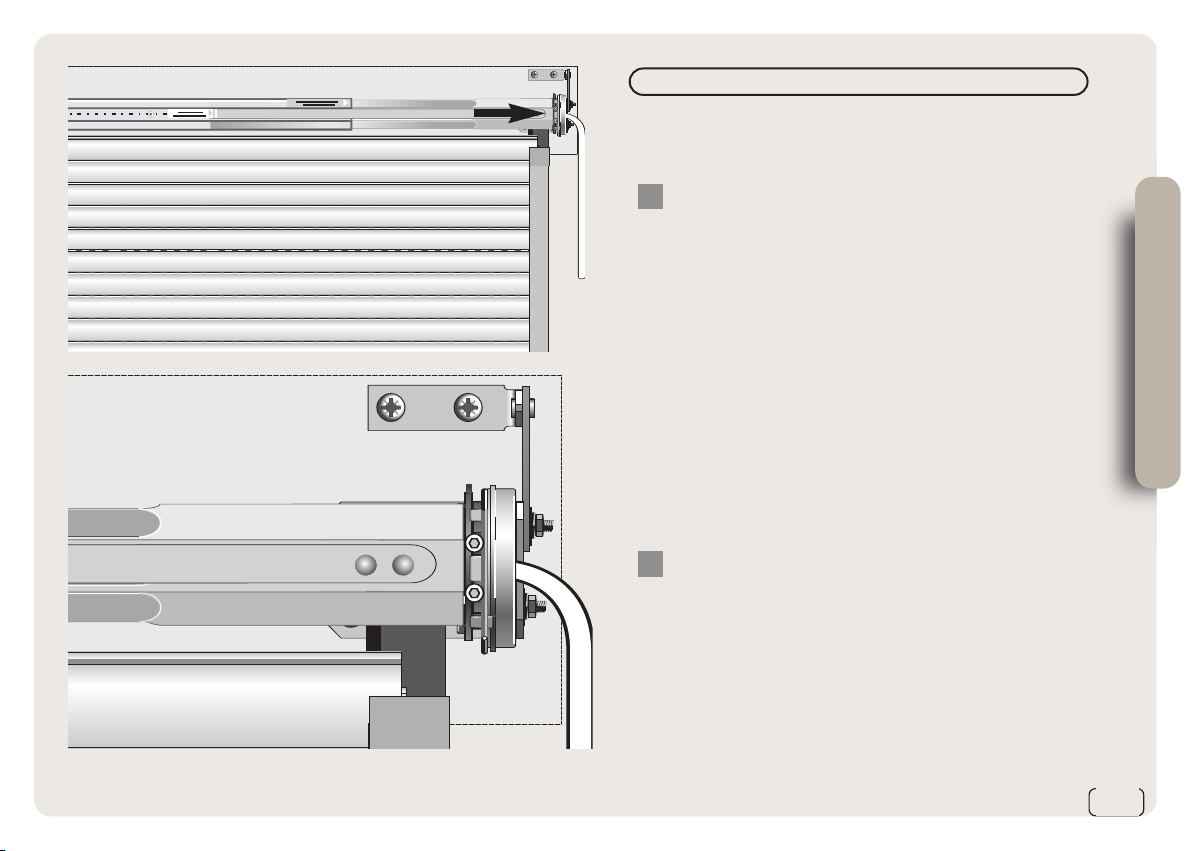

■ Pose page 10 à 17

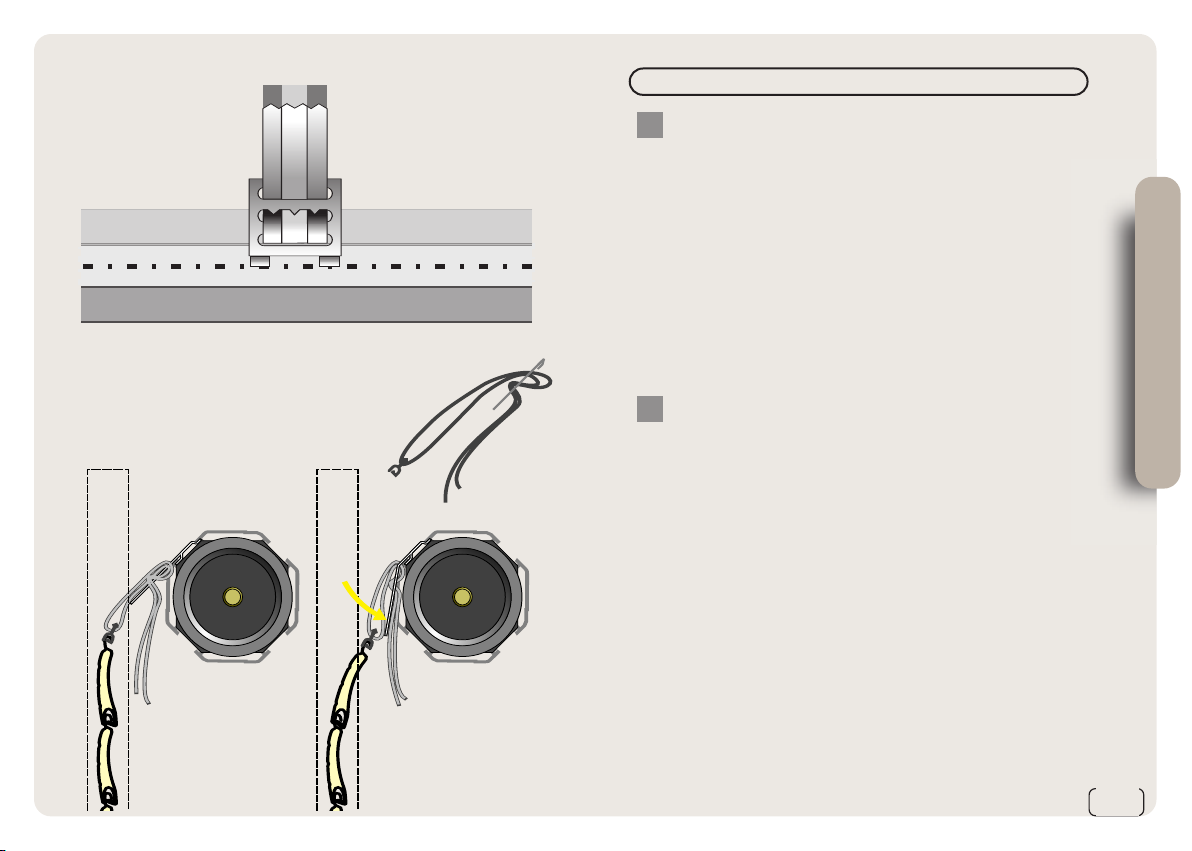

■ Fixation du tablier page 18 à 20

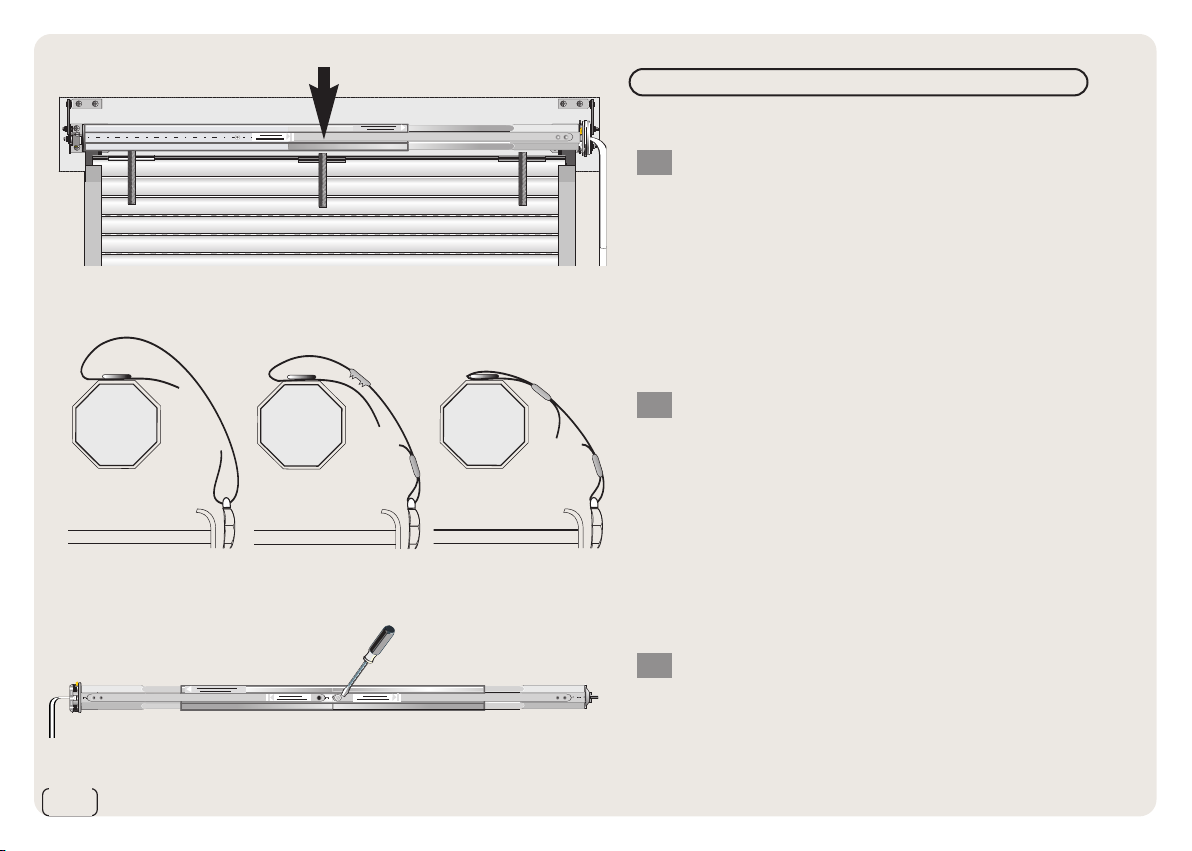

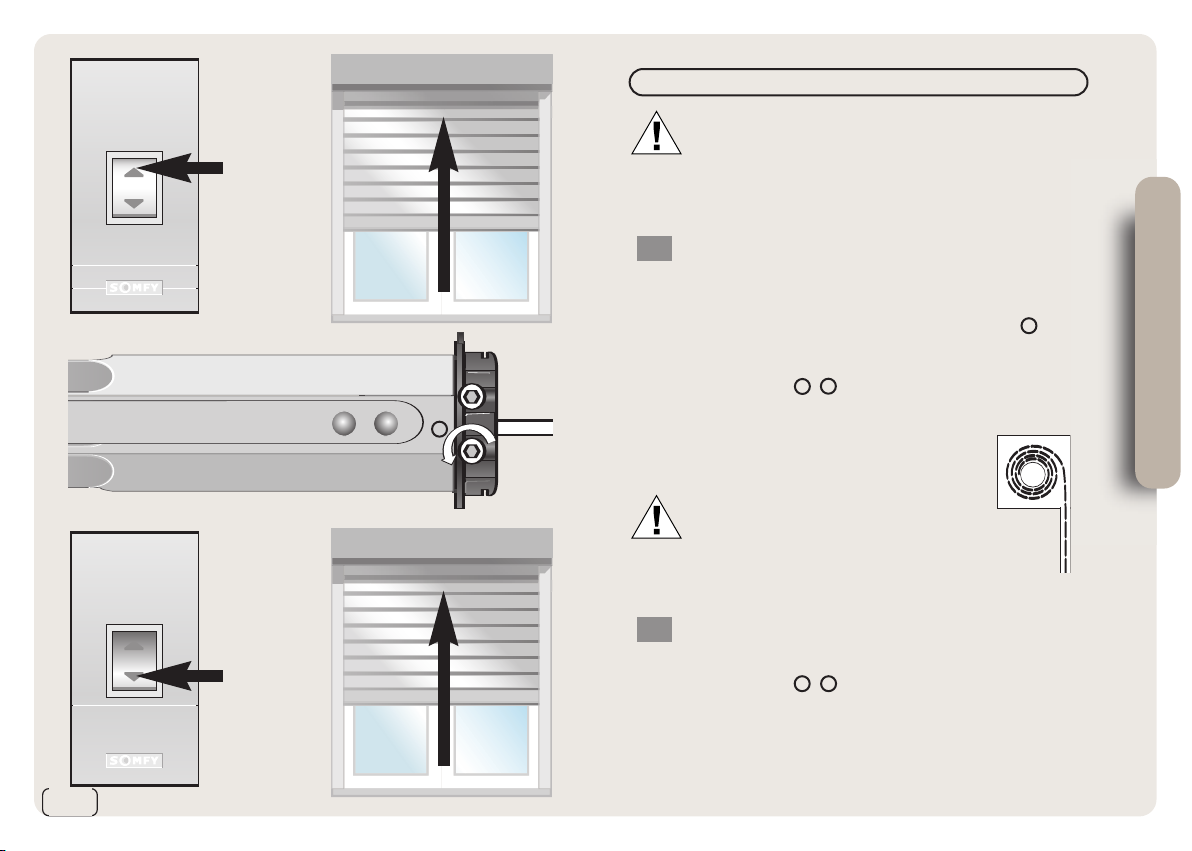

■ Réglage fins de course page 21
■ Instruction de sécurité page 2 et 23
MOTORISATION FILAIRE MS100-MS200
Avant la mise en oeuvre, veuillez lire les instructions de sécurité. Le non-respect de ces instructions annule la responsabilité de SOMFY et sa garantie.
FY ne peut être tenue responsable des changements de normes et standards intervenus après la publication de cette notice.
SOM
A propos de Somfy
Nous vous remercions d’avoir choisi des produits Somfy.
Ce matériel a été conçu, fabriqué et distribué par Somfy selon une organisation qualité conforme à la norme ISO 9001.
Le soin apporté à chaque étape depuis la conception jusqu’à la livraison assure votre entière satisfaction pour de nombreuses années.
Il est essentiel de lire attentivement ce guide avant de procéder à l’installation.
Qui est Somfy ?
Somfy développe, produit et commercialise des moteurs et automatismes pour les volets roulants, les portails et portes de garage de la maison.
Simplification de la vie quotidienne, confort, sécurité, Somfy répond à vos attentes de bien-être.
Chez Somfy la recherche de la qualité est un processus d’amélioration permanente.
C’est sur la fiabilité de ses produits, que s’est construite la renommée Somfy, synonyme d’innovation et de maîtrise technologique dans le monde entier.
Bien vous connaître, vous écouter, répondre à vos besoins, telle est l’approche de Somfy.
Assistance
Tél : 0 810 12 12 37
Pour tout renseignement concernant le choix, l’achat ou l’installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre
contact auprès du conseiller Somfy qui vous guidera dans votre démarche au 0 810 12 12 37
(prix appel local du lundi au samedi de 9h à 12h15 et de 13h30 à 18h).
e-mail www.consommateurs@somfy.com
Instructions importantes de sécurité pour l’installation
■ Mise en garde : une installation incorrecte peut conduire à des blessures graves.
■ Suivez toutes les instructions d’installation.
■ Avant d’installer la motorisation, enlever toutes les cordes inutiles et mettez hors service tout équipement qui n’est pas nécessaire pour un fonctionnement motorisé.
■ Si l’installation motorisée est commandée par un interrupteur sans verrouillage, ce dernier doit être fixé en vue de l’appareil mais éloigné des parties mobiles et à
une hauteur d’au moins 1,5 m.
■ Vérifier que votre motorisation choisie correspond à votre installation (voir page 4).
2
A

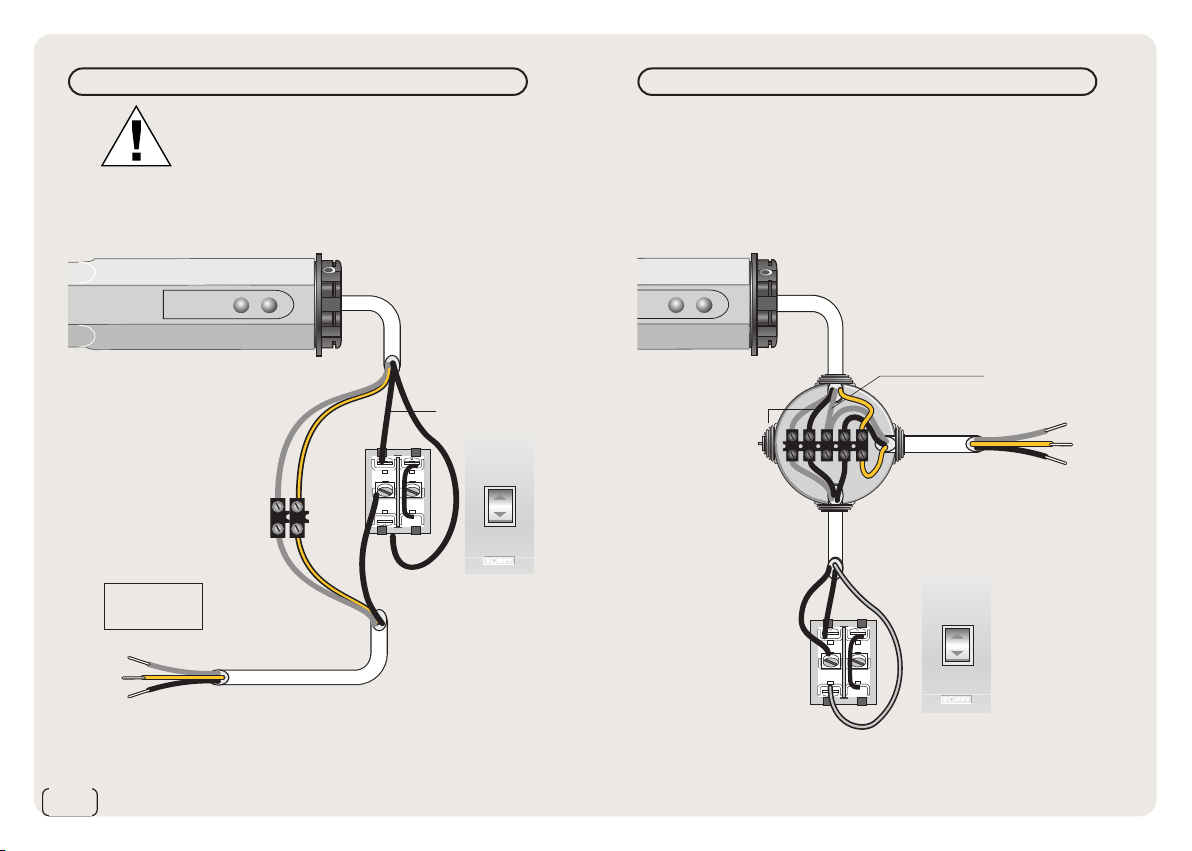

ELECTRICITE
moteur
LA MOTORISATION SOMFY
Elle supprime les pénibles séances de manivelle et préserve
le volet roulant grâce à sa précision de fonctionnement.
Travaillant silencieusement, les moteurs SOMFY sont très
résistants et peuvent être automatisés facilement : commande
murale ou télécommande, commandes individuelles et
commande générale lorsqu’il y a plusieurs volets roulants.
La garantie
Vous référer aux conditions générales de garantie incluses dans
le kit.
MOTORISATION FILAIRE MS100-MS200
3
Ce kit est composé de :
®
5
11
12
9
1 + 2 + 3 : un tube téléscopique motorisé en 3 parties
4 : un embout de tube
5 : un kit de visserie
6 : un support moteur
7 : un support embout
8 : un inverseur pour montage en saillie
9 : des sangles
10 : 6 griffes serre-sangle
11 : des agrafes pour les sangles
12 : accroches lames
Largeur à mesurer (dos de coulisse)
2 modèles selon les dimensions du volet.
Surface
ALU/PVC BOIS
2
MS 100
Ce kit n’est pas adapté pour un volet roulant avec un coffre de rénovation,
ou un volet intégré à la menuiserie de votre bloc fenêtre.
Manivelle
Support manœuvre
Coulisse
Treuil
Axe
Volet roulant rénovation
Bloc-baie
Coulisse
Volet
MS 200
Embout

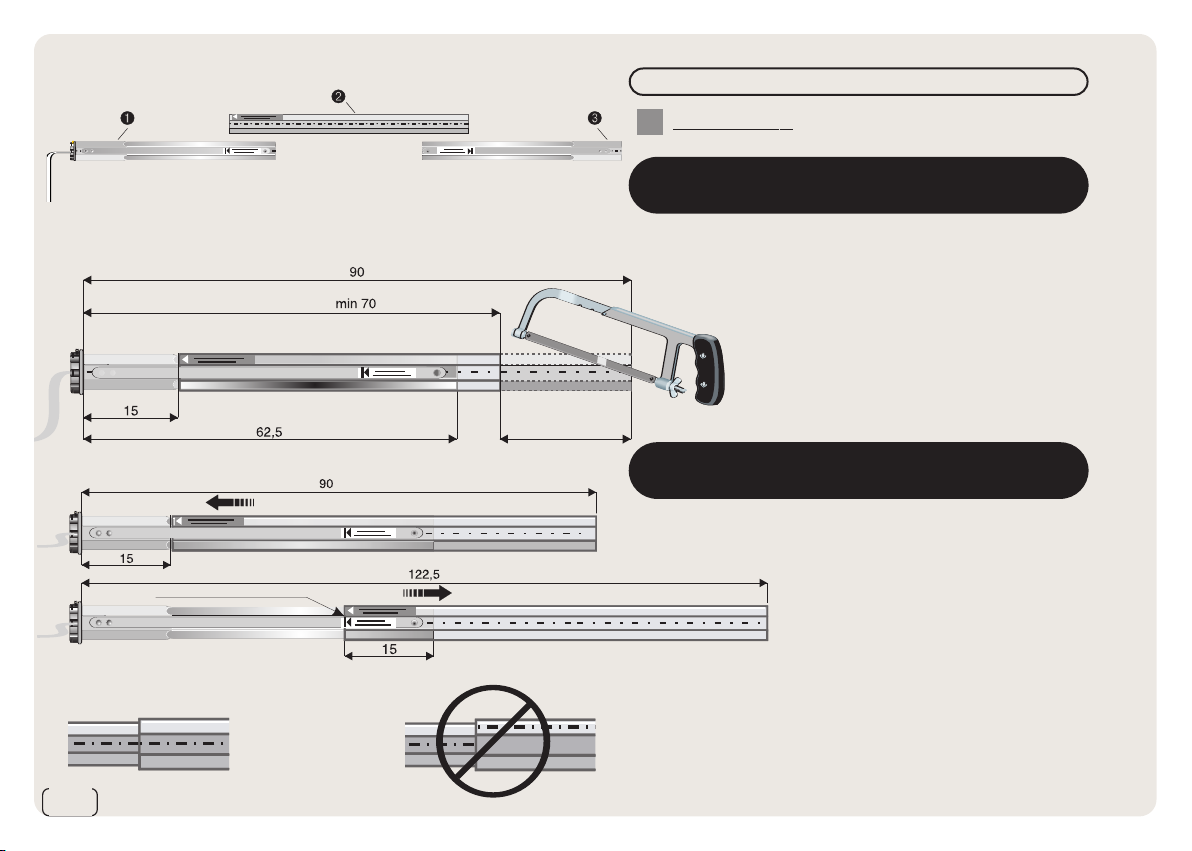

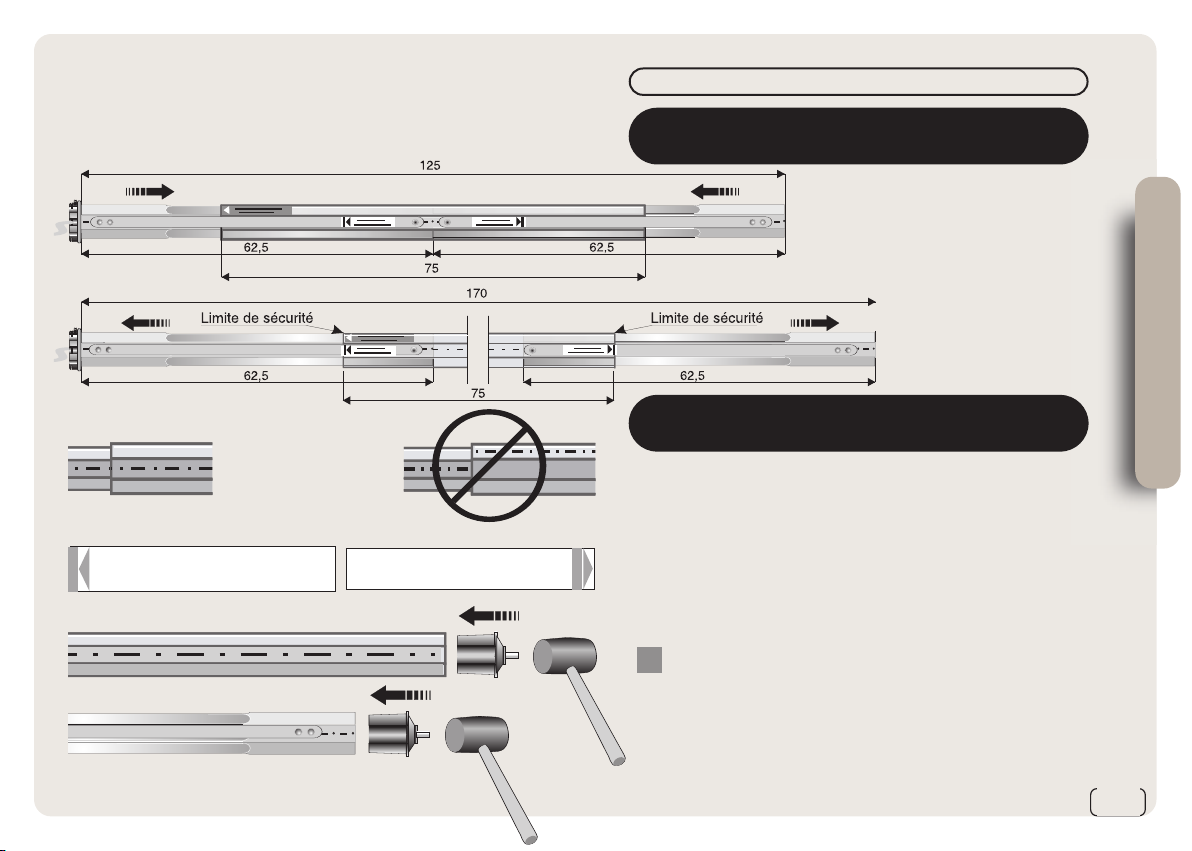

Prévoir l’option rallonge de tube obligatoire si la largeur
de votre volet est supérieure à 1,7o m.
3,4 m
>3,4 m
2
de 2,1 à 5 m
4
2 m
2
2
Préparation
■ Pour axe compensé : ATTENTION
Il est possible que l’axe à remplacer soit équipé d’un ressort (destiné à
faciliter la manœuvre existante).
Pour le démontage de cet axe existant, détendre le ressort
pour éviter tout accident corporel ou toute casse.
Bien suivre les étapes 3 à 5.
Coffre menuisé :
1
retirer la face avant pour avoir accès au volet roulant.
fre tunnel :
Cof
2
retirer la sous face pour avoir accès au volet roulant.
MOTORISATION FILAIRE MS100-MS200
5
Préparation
■ Rappel : pour axe non compensé aller directement
à l’étape 6.
Le volet est remonté.
Pour axe compensé
3
Marquer la position de l’axe par rapport à son support
de chaque côté de l’axe.
Descendre le volet.
Pour axe compensé
4
En comptant le nombre de tours effectués par l’axe.
(grâce aux repères réalisés en étape 3).
6
Préparation

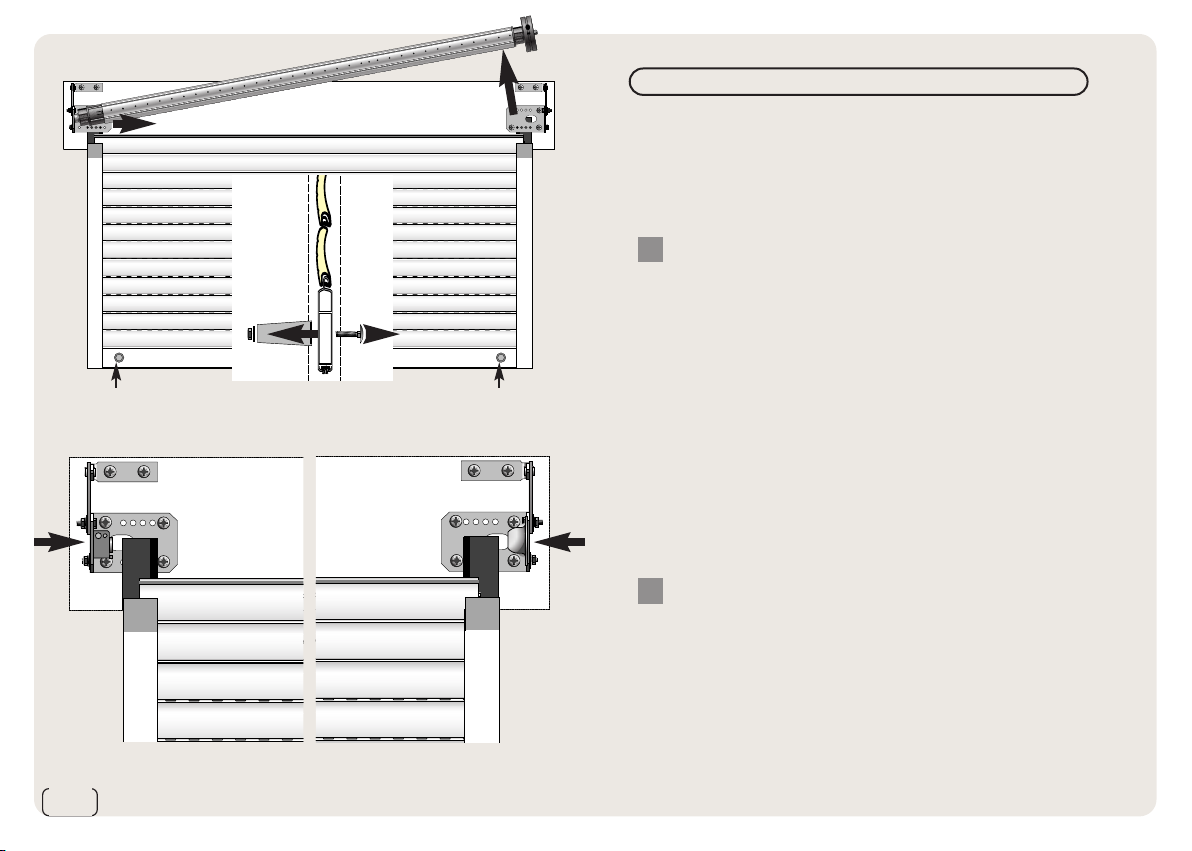

Détacher le volet de l’axe.
Pour axe compensé
5
Détendre le ressort avec la manivelle : tourner en sens contraire
(montée) l’axe du nombre de tours repérés en étape 4.
Enlever la manivelle.
Démonter le passe-caisson.
Repérer le sens d’enroulement du volet.
6

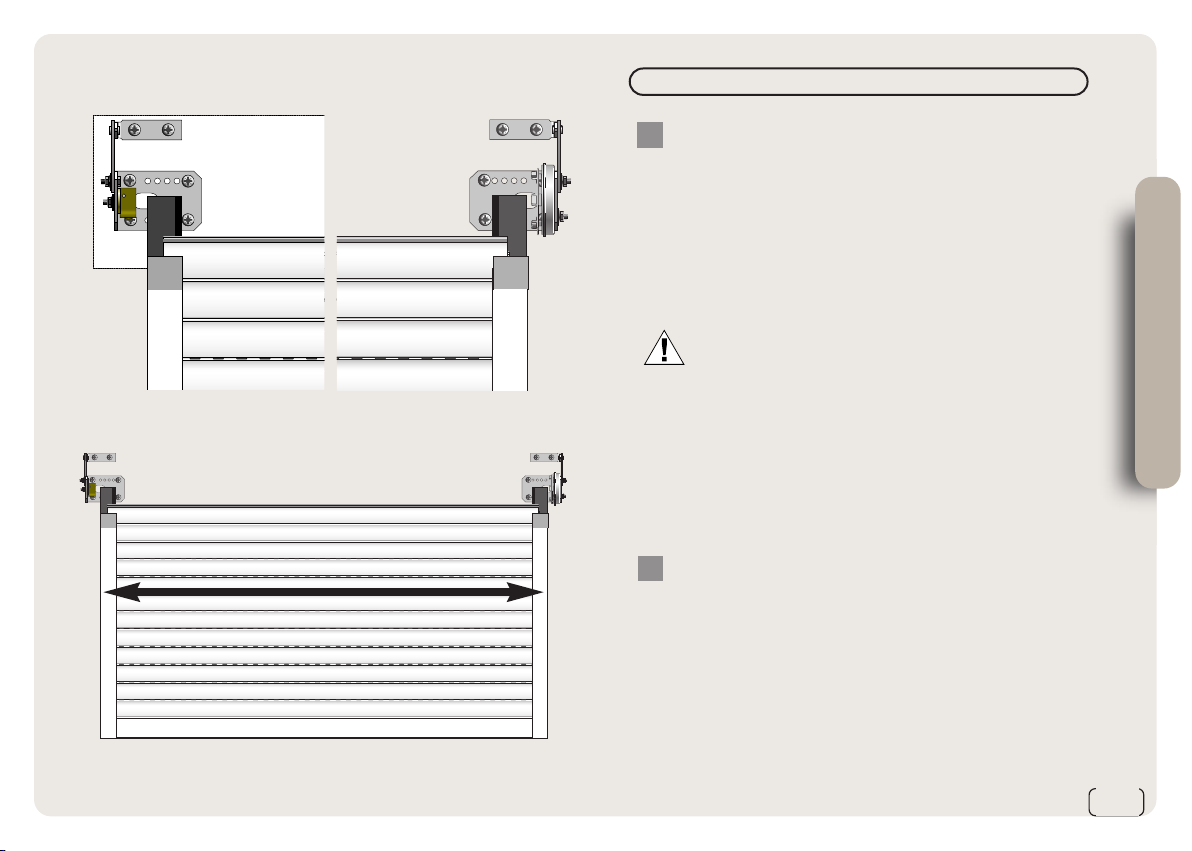

Repérer la place exacte de l’axe sur les
2 équerres support.
MOTORISATION FILAIRE MS100-MS200
Ce repérage est nécessaire afin de placer
l’axe motorisé dans une configuration
identique (position sur équerre)
7
