Page 1
Nastavení dolní koncové polohy................................................................... 13
NÁVOD K MONTÁŽI A K OBSLUZE
Provedení testu .............................................................................................. 13
Seznamte se s ručním ovládání pohonu garážových vrat.......................... 13
Obj. č.: 61 04 30
Obj. č.: 61 04 31
Obsah
Obj. č.: 61 04 30...........................................................................................................................1
Obj. č.: 61 04 31...........................................................................................................................1
Obsah....................................................................................................................................... 1
1. Přehled součástí výrobku............................................................................ 3
2. Příprava k instalaci zařízení......................................................................... 3
Důležité pro vaši bezpečnost .......................................................................... 3
Kontrola obsahu dodávky: .............................................................................. 5
Jaký pohon je vhodný právě pro vaše garážová vrata? ............................... 5
Vnější bezpečnostní uzávěr............................................................................. 6
Mechanická koncová zarážka.......................................................................... 6
Uzamčení a zajištění vrat ................................................................................. 6
Možnosti montáže/příklady.............................................................................. 6
3. Návod k montáži výrobku............................................................................ 7
Důležité pokyny pro spolehlivou montáž....................................................... 7
Montáž............................................................................................................. 10
4. Návod pro seřízení výrobku ...................................................................... 11
Uvedení zařízení do chodu ............................................................................ 11
Nastavení/změna koncové pozice garážových vrat..................................... 12
Nastavení horní koncové polohy .................................................................. 12
Strana
1. Nastavení bezpečnostního kódu............................................................... 13
2. Aktivace dálkového ovládání a zaučení na pohon garážových vrat. ..... 14
3. Aktivace dalších dálkových ovládání a zaučení na pohon garážových
vrat................................................................................................................... 14
4. Vymazání dálkového ovladače.................................................................. 15
5. Zkouška rozpoznání překážky................................................................... 16
5. Možnosti připojení...................................................................................... 16
Připojení příslušenství................................................................................... 16
Vnitřní čidlo, kódové čidlo a zámkové čidlo ................................................ 17
Fotosenzor, dotyková lišta průlezných dvířek a jiné dotykové lišty.......... 17
Výstražné světlo............................................................................................. 18
Zdroj napětí 24 V ............................................................................................ 18
6. Obsluha zařízení......................................................................................... 18
Otevírání, zavírání a zastavení pohybu vrat. ................................................ 18
Vnitřní nouzové otevírání............................................................................... 18
Doplňující informace...................................................................................... 19
7. Pomoc při řešení problémů ....................................................................... 20
Záruční doba výrobku.................................................................................... 21
8. Další informace........................................................................................... 21
Technické údaje ............................................................................................. 21
Příslušenství................................................................................................... 21
9. Místo pro vaše poznámky.......................................................................... 22
2
Page 2
1. Přehled součástí výrobku
1. Hlava pohonu vrat
2. Osvětlení pohonu vrat
3. Zásuvný díl elektroniky
4. Vodící kolejnice
5. Vozík kolejnice
6. Vnitřní nouzový uzávěr
7. Vodící rameno
8. Upevňovací úhelník na křídlo brány
9. Upevňovací úhelník na překlad nebo na strop
10. Řetěz ze zajištěním (nezobrazeno)
11. Zástrčka
12. Dálkový ovladač
13. Mechanická koncová zarážka
2. Příprava k instalaci zařízení
Důležité pro vaši bezpečnost
Tento pohon garážových vrat používejte výhradně :
• k automatickému otevírání a zavírání garážových vrat
• k soukromým účelům
• v souladu s pokyny uvedenými v tomto návodu k montáži a obsluze
3
K žádným jiným funkcím tento výrobek není určen.
Důležité bezpečnostní pokyny!!!
Pozor – pro zachování bezpečnosti osob je důležité dodržovat všechny bezpečnostní pokyny:
• Tento návod pečlivě uschovejte a při změně vlastníka tohoto výrobku jej předejte novému
majiteli. Pročtěte si pozorně celý úvod věnovaný montáži výrobku a dbejte především na
bezpečnostní pokyny v něm obsažené.
Upozornění pro pacienty s kardiostimulátorem
Hodnota vysílaného výkonu dálkového ovládání je zcela v rámci předepsaných norem a je v zásadě
• Proveďte krok za krokem všechny instrukce v takovém pořadí, v jakém po sobě následují
v návodu a seznamte se z obsluhou přístroje.
• Seznamte všechny uživatele, kteří budou tento pohon garážových vrat používat, s funkcemi a
ovládáním tohoto zařízení.
• V blízkosti dveří a mechaniky pohonu garážových vrat hrozí nebezpečí přiskřípnutí a jiných
úrazů. Garážové dveře otevírejte a zavírejte jenom tehdy, když máte dobrý přehled o prostoru
v jejich dosahu a víte, že se zde nenacházejí žádné osoby.
• Používejte pouze přiložený spojovací materiál nebo jeho vhodnou obdobu, původní součástky
a originální příslušenství.
• Pokud by došlo k poškození síťového kabelu, musíte ho neprodleně vyměnit (použijte pouze
speciální kabel. Poraď
te se se svým elektrikářem).
• Dálkové ovládání ukládejte na bezpečném místě a zabraňte jeho nezáměrnému použití. Toto
ovládání například nepatří do rukou hrajícím si dětem.
• Pohon garážových vrat instalujte jenom na taková vrata, která jsou dobře seřízená a
rovnoměrně vyvážená. špatně seřízená vrata mohou způsobit úraz nebo poškození přístroje či
majetku.
• Při práci (např. při montáži,úpravách) s dveřmi nebo s pohonem dveří mějte síťovou zástrčku
vždy vypojenu ze sítě.
• Za chodu nikdy nesahejte na pohybující se dveře ani na jednotlivé části jejich pohonu.
zanedbatelná. Pro úplné vyloučení nepatrného rizika z preventivních důvodů doporučujeme netisknout si ruční
dálkové ovládání přímo na tělo. Pro vaši bezpečnost je lepší, když dálkový ovladač v napjaté ruce namíříte na
garážová vrata a stisknete tlačítko.
Bezpečnostní a pojistné zařízení
Bezpečnostní a pojistné zařízení zabraňuje úrazu a poškození hmotného majetku.
Bezpečnostní a pojistné zařízení nevyřazujte z provozu ani ho úmyslně neignorujte.
Automatická detekce překážky
Garážová vrata se při otevírání a najetí na libovolnou překážku automaticky zastaví. Při pohybu vrat při
zavírání bude příslušná překážka bránící pohybu uvolněná, garážová vrata poběží až k horní mechanické
zarážce (výchozímu bodu) a poté zpět k programovatelné horní koncové poloze.
• Nejméně jednou za měsíc vyzkoušejte funkci zařízení (viz kapitola Uvedení do provozu). Doporučujeme
také instalaci dalších bezpečnostních zařízení (viz Příslušenství.).
4
Page 3
Kontrola obsahu dodávky:
Aby instalace zařízení nemusela být přerušována, zkontrolujte si před samotnou montáží obsah dodávky a
nachystejte si potřebné nářadí.
Pozor – Díly z pěnového materiálu (na obrázku označené jako AA) slouží k tlumení hluku řetězu.
Síťová přípojka
Je síťovou přípojka na 230 V v dobrém stavu?
• Délka síťového kabelu: cca 1 m.
Pokud ne, nechte si ji instalovat kvalifikovaným elektrikářem.
• Křídlová vrata (kování k tomuto typu vrat viz kapitola Příslušenství). Příslušné odborné informace obdržíte
od svého autorizovaného prodejce pohonů garážových vrat SOMFY nebo v zákaznickém servisu.
(Vezměte v potaz také informace z návod k použití příslušných křídlových vrat).
Garážová vrata KEASY XL
• Vyklápěcí vrata (zdvihací rameno viz kapitolu Příslušenství).
• Boční dílová vrata (je zapotřebí Kování).
Maximální hmotnost vrat
Velikost KEASY L KEASY XL
lehčí vrata, například plechová do 7,5 m² do 12,0 m²
těžká vrata, například dřevěná do 6,0 m² do 7,5 m²
Výška
• do 2,3 m u stropních dílových vrat
• do 2,5 m u běžných garážových vrat
• přes 2,5 až do 3,2 m s nástavcem, viz Příslušenství
Stabilita překladů a stropu
Minimální zatížitelnost překladů a stropů vhodných pro instalaci pohonu garážových vrat je následující:
700 N pro KEASY L, resp. 900 N pro KEASY XL.
Při vrtání dbejte na tloušťku stropu (například u betonových stropů některých garáží!)
Minimální tloušťka stropu pro upevnění hmoždinek je 50 mm.
Součástí dodávky jsou standardní značkové hmoždinky. V př
vhodné pro příslušný podklad.
Mechanika dveří
Dají se dveře vaší garáže snadno otevírat a zavírat aniž by se někde
vzpříčily? Pokud ne, nechte je opravit odborníkem, včetně závěsů a
dalších součástí. Pokud jsou kolejnice garážových vrat stabilizovány výztuhou (příčným či čelním spojením), je
k ní možno k ní připojit vodící rameno pohonu. V tomto případě se mohou obě komponenty protínat a být od
sebe částečně odděleny, viz obrázek. Pro zajištění stability můžete posléze zbývající díly připevnit ke stropu.
ípadě potřeby použijte speciální hmoždinky
Vnější bezpečnostní uzávěr
Pokud není možné do garáže vstoupit žádným jiným způsobem, je nutno namontovat vnější
bezpečnostní uzávěr (viz Příslušenství). S jeho pomocí lze otevřít zvenčí garážová vrata (ručně). Tento
způsob otevření lze použít též v případě výpadku elektrického proudu nebo poruchy.
Mechanická koncová zarážka
Pro uvedení do chodu a pro bezchybné fungování je bezpodmínečně nutné limitovat garážová vrata
nějakou pevnou, dobře ukotvenou mechanickou zarážkou.
Jaký pohon je vhodný právě pro vaše garážová vrata?
Garážová vrata KEASY L/XL
• Výkyvná vrata
• Stropní dílová vrata (kování k tomuto typu vrat viz kapitola Příslušenství)
5
Uzamčení a zajištění vrat
Pohon garážových vrat je samosvorný a udržuje proto vrata zavřená. Stávající zámky, uzamčení a
zajištění vrat je možné automatizovat (viz příslušenství), odstranit nebo vyřadit z provozu.
Možnosti montáže/příklady
Kam namontovat úhelník určený pro strop/překlad a kam hlavu zařízení?
(na příkladu výkyvných vrat)
6
Page 4
Označte bod maximální výšky dveří a stanovte jeho vzdálenost (a) ke stropu garáže (minimální odstup od vrat
dveří ke stropu garáže). Podle vzdálenosti a se nabízejí různé možnosti instalace. K optimálnímu přenosu síly
dochází tehdy, když je pohon umístěn pokud možno co nejtěsněji nad nejvyšším bodem dosahu dveří.
1. Vzdálenost a se pohybuje v rozmezí 38 mm až 140 mm. V tomto případě namontujte pohon dveří na strop
garáže a připevněte montážní úhelník na strop nebo na překlad (přednostně na překlad).
Při montáži na překlad dodržujte odstup 15 mm.
2. Vzdálenost a je větší než 140 mm. Montážní úhel umístěte na překlad nebo strop s odstupem 50 mm mezi
spodní hranou kolejnice a nejvyšším bodem dveří. Pohon garážových dveří zavěste na strop (je zapotřebí
dalšího nástavce, viz Příslušenství).
3. Vzdálenost a je menší než 38 mm. V tomto případě je nutné namontovat úchyt a pohon garážových vrat za
otevřená vrata garáže (je potom nutná prodlužovaní tyč, viz Příslušenství. Dbejte př
tyče byla dostatečná.
3. Návod k montáži výrobku
itom, aby celková délka
Důležité pokyny pro spolehlivou montáž
Pozor – nesprávná montáž může vést k závažným poraněním.
Při montáži dodržujte všechny pokyny uvedené v návodu!
Pomoc další osoby vám usnadní montáž.
• Při montáži nad hlavou používejte ochranné pomůcky. Zrak si chraňte ochrannými brýlemi a při
vrtání odložte hlavu pohonu vrat stranou. Zabráníte tak vnikání prachu do tohoto zařízení.
• Spojovací součástku kolejnice zasuňte do vodící kolejnice A a zasuňte do sebe součástky vodících kolejí.
• Vložku z bílé pěnové hmoty AA pro tlumení hluku zalomte do drážky.
• Tlumič hluku vklíníte do středu 4 vodících kolejí A.
• Smontovanou vodící kolej nasaďte na hlavu pohonného zařízení C.
• Nasaďte na kolejnici vozík D.
• Nasaďte přední uchycení řetězu E, F, G a nasuňte vodící kolej.
7
8
Page 5

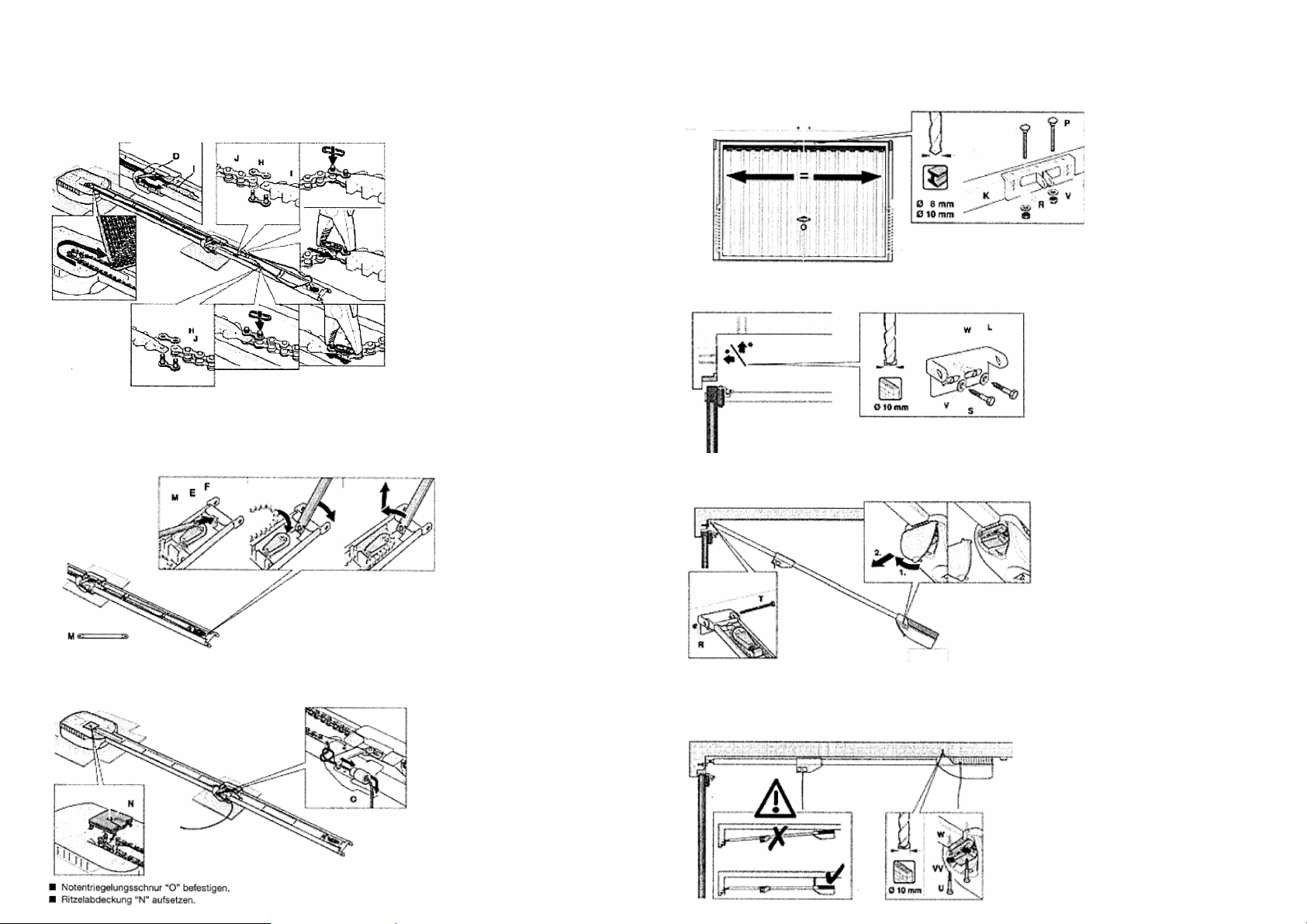

• Pro snadnější odvinutí řetězu J můžete odejmou poklop balíku s drobnými montážními díly a použít ho
jako podložku.
Poznámka: Odkapávající olej na řetězu osušte hadrem.
• Rozviňte řetěz do vodící kolejnice.
• Pozor! Řetěz musíte bezpodmínečně provléknout skrz vozík D na straně kotouče hlavy I. K tomu musí být
vozík vyndán. (Ková součástka pak musí zapadnout do umělé hmoty).
• HlavaI unášecího kotouče pak musí být spojen oběma stranami závěrným zámkem řetězu H s řetězem J.
Pro vložení řetězu do ohybu F musí být silou stlačena pružina E. Jako pomocného nástroje přitom použijte
vodící rameno M.
Řetěz musí být na příslušné místo uložen správně a nesmí být překroucený.
Pozor!:
9
• Upevněte podpůrnou šňůru O.
• Nasaďte kryt pastorku N.
Montáž
• K rámu křídel brány připevněte upevňovací úhelník K
• Upevňovací šrouby připevněte buď horizontálně nebo vertikálně.
• Úhelník L namontujte podle potřeby buď na strop nebo na překlad. (viz část návodu Možností
montáže/příklady). Hloubka vrtané díry by měla být 5,3 cm.
• Odejměte ochranný kryt.
• Spojte pohon s úhelníkem
• Dotáhněte šrouby. Šrouby mohou mít vůli, protože matka je samojistící.
1
Page 6
• Hlavu pohonu upevněte na strop. ). Hloubka vrtané díry by měla být 5,3 cm.
• Pomocí součástek Q a Y spojte vodící rameno s úhelníkem vrat a vodícím vozíkem. Šrouby mohou mít
vůli, neboť matky jsou samojistící.
• U dveří bez stabilní koncové zarážky namontujte koncovou zarážku Z a to následujícím způsobem:
• Při vrtání si nasaďte ochranné brýle.
• Dveře garáže úplně otevřete. Pozice pro montáž koncové zarážky je při zcela otevřených vratech
bezprostředně před vozíkem. Naznačte si díry pro vrtání a vyvrtejte je kovovým vrtákem o průměru 3,6
milimetrů. Koncovou zarážku namontujte s pomocí tahového šroubu ZZ.
• Vyzkoušejte ručně chod dveří. Za tímto účelem musíte odblokovat vozík.
• Dveře garáže úplně otevřete a zase je zavřete.
• Připravte pohon garážových vrat na spojení a to tak, že umělohmotné rameno stlačíte směrem dolů.
Odblokování se uvolní, jakmile se kovové rameno vysmekne. Následně nastavte ručně vrata garáže do
otevřené polohy. To znamená, že se vozík (jezdec) spojí s unášecím kotoučem.
4. Návod pro seřízení výrobku
Uvedení zařízení do chodu
Nebezpečí úrazu
Při uvádění zařízení do chodu a při jeho seřizování dbejte na to, aby v dosahu otevírajících se vrat nestály
žádné osoby ani předměty.
Upozornění:
1
Signalizační světlo může při dlouhodobém provozu silně zahřívat kryt osvětlení pohonu vrat. Seřizování a
uvádění zařízení do chodu proto provádějte bez krytu.
• Zastrčte síťovou zástrčku, osvětlení pohonu svítí trvalým, nepřerušovaným světlem.
• Ujistěte se, že hlava kotouče (unášecí kotouč) je zaklapnuta do řetězu. S vraty garáže nelze pohybovat
ručně.
Ovládací prvky zásuvného elektronického dílu
F Světelná dioda. Svítí, při příjmu radiového signálu.
U Světelná dioda. Svítí, je-li k dispozici síťové napětí.
Ovládací tlačítko (a)
Programovací tlačítko (b)
Nastavení/změna koncové pozice garážových vrat
Tento postup vždycky zahrnuje nastavení horní a dolní koncové polohy garážových vrat, jakož i
testovací zkoušku. Horní koncovou polohou se označuje pozice vozíku (jezdce) za plně otevřených
vrat. Jako dolní koncová poloha vrat je myšlena pozice jezdce v situaci, kdy vrata jsou zcela zavřena.
Musí být k dispozici nějaká stabilní koncová zarážka umístěná na dráze dveří (pro horní polohu),
jinak Pohon v průběhu nastavování by mohl běžet dál a poškodil by mechaniku dveří.
Upozornění:
Programovací tlačítko mačkejte jenom zlehka (například malým šroubovákem).
Proces nastavování můžete přerušit tak, že vytáhnete síťovou zástrčku. Poté, co síťovou zástrčku zastrčíte,
můžete opět začít s nastavováním znovu. Minimální odstup mezi horní a dolní koncovou polohou je 30
centimetrů. Menší odstup nelze naprogramovat.
Pro lepší pochopení procesu programování se můžete orientovat pomocí následujících značek: ☻
Akce
→ Reakce zařízení
∞ Chyba
ø Konec programování
POZOR!
Nastavení horní koncové polohy
☻ Programovací tlačítko (b) podržte po dobu nejméně 2 sekund (šroubovák), dokud → se nerozsvítí
osvětlení pohonu.
∞ Pokud osvětlení pohonu bliká, bylo programovací tlačítko stisknuto příliš krátkou dobu. V tomto případě
znovu zastrčte šroubovák a znovu stiskněte. Začněte nastavovat koncovou polohu.
1
Page 7
☻ Velmi krátce (zhruba po dobu 1 sekundy) stiskněte ovládací tlačítko (a)
→ Pohon garážových začne otevírat vrata až k mechanické zarážce a odtud asi 5 cmy zpátky. Oprava této
polohy je možná a sice následujícím způsobem:
☻ Stiskněte ovládací tlačítko (a) a držte ho až do té chvíle, kdy se dveře nedostanou do žádoucí polohy.
→ Při dalším stisku začne pohon vrat běžet opačným směrem. Jakmile je nastavena požadovaná koncová
poloha je nutno:
☻ Znovu stisknout programovací tlačítko (a) , dokud se nerozsvítí osvětlení pohonu.
→ Osvětlení pohonu přestane asi na 2 sekundy svítit, a poté znovu začne.
ø Horní koncová poloha je uložena.
Nastavení dolní koncové polohy
☻ Stiskněte Ovládací tlačítko (a) a chvíli ho držte, dokud se garážová vrata zcela nezavřou (dokud nedojde
k mechanickému dorazu). I spodní koncová poloha může být změněna pomocí ovládacího tlačítka tak, jak je
popsáno výše. V zájmu ochrany mechaniky dveří nastavte dolní koncovou polohu tak, aby nedocházelo
k silnému nárazu a tlaku.
☻ Stiskněte programovací tlačítko (b), a držte ho, dokud se nerozsvítí osvětlení garážového pohonu.
→ Osvětlení pohonu přestane asi na 2 sekundy svítit a poté se znovu rozsvítí.
ø Horní koncová poloha je uložena.
Provedení testu
Krátce stiskněte ovládací tlačítko (a) a čekejte, dokud se vrata garáže zcela neotevřou.
Znovu stiskněte ovládací tlačítko a čekejte, dokud se garážová vrata zcela nezavřou.
Osvětlení pohonu garážových vrat zhasne.
Nastavení zařízení je provedeno.
Pokud provedení testu neskončí s požadovaným výsledkem, celý proces nastavení a programování opakujte.
Zkušební chod přístroje lze považovat za úspěšný jenom tehdy, proběhne-li od začátku do konce a není
přerušován.
Při tomto zkušebním chodu pracuje pohon garážových vrat na plný výkon a přitom se automaticky učí jaká síla
je potřebná pro otevírání a zavírání garážových vrat. Při každém dalším chodu pohonu vrat je síla
automaticky dolaďována (to může být důležité například v zimě, kdy se garážová vrata otevírají poněkud
hůře).
Seznamte se s ručním ovládání pohonu garážových vrat
1. Nastavení bezpečnostního kódu
Zakódujte vysílač vašeho dálkového ovládání vaším osobním bezpečnostním kódem. K tomu je zapotřebí:
• Odejmou kryt dálkového ovládání
• Například pomocí šroubováku nastavit požadovaný kód. Nastavte jakékoli číslo dle vlastního výběru
v intervalu 1 až 9, +/- nebo 0.
• Zavřete kryt dálkového ovládání.
Upozornění: Somfy Security Systém:
Z bezpečnostních důvodů musí být alespoň jeden
přepínač nastaven na + nebo, aby došlo k zaškolení
ovladače, jeho aktivaci a napojení na pohon.
V praxi to znamená to, že Bezpečnostní kód - - - - - - - - - - - je neplatný.
Váš dálkový ovladač je teď připraven k použití a ke kompatibilizaci s pohonem.
2. Aktivace dálkového ovládání a zaučení na pohon garážových vrat.
Ještě předtím, než začnete programovat dálkový ovladač, identifikujte tlačítko, které budete používat
nezávisle na dálkovém ovladači. Na následujícím nákresu se toto tlačítko nazývá Taste 1. Analogicky lze
pak naprogramovat tlačítko 2.
Stiskněte krátce (asi 1 s) programovací tlačítko (b) na pohonu.
• Osvětlení pohonu začne blikat.
• Pokud osvětlení pohonu svítí konstantním světlem, tiskli jste programovací
tlačítko příliš dlouhou dobu. V tomto případě vytáhněte síťovou zástrčku a
znovu ji zasuňte. Opakujte zaučení dálkového ovládání.
• Stiskněte požadované tlačítko (například tlačítko 1/na obrázku Taste 1) na
dálkovém ovladači a to po delší dobu (minimálně 2 sekundy, dokud:
• se osvětlení pohonu nerozsvítí a následně se znovu nerozbliká.
• To samé tlačítko dálkového ovladače stiskněte znovu a to opět po dobu cca 2
sekund dokud:
• Osvětlení pohonu nezhasne a znovu se ještě jednou nerozsvítí.
• Dálkové ovládání je připraveno k provozu a zaučeno.
3. Aktivace dalších dálkových ovládání a zaučení na
pohon garážových vrat.
Poté, co jste zaučili vaše dálkové ovládání a aktivovali ho vzhledem k pohonu
garážových vrat, můžete zcela jednoduše používat další dálková ovládání, pokud
na nich nastavíte identický kód, který jste předtím nastavili na prvním
dálkovém ovládání. Zaučování pak už není nutné.
Dbejte při tom na následující: Přitom ale musíte používat tlačítka stejným způsobem jako u prvního
ovladače.
U každého dalšího ovladače musí být nastaveny DIP přepínače stejně, jako u již zaučeného dálkového
ovládání.
Příklad:
Pozor: Následující nastavení DIP přepínače slouží jenom jako příklad a nemělo by být v žádném
případě považováno za vzor bezpečnostního kódu dálkového ovládání.
Již zaučený dálkový ovladač.
Další dálková ovládání (libovolný počet) nastavíte stejným způsobem:
1
1
Page 8
Stejné nastavení DIP přepínače a stejné nastavení ovládacího tlačítka jako u již zaučeného dálkového
ovládání. Zaučení zde probíhá automaticky.
Neaktivované dálkové ovládání nebude fungovat, protože je špatně nastaveno.
špatně nastaven.)
(Tlačítkem číslo 1 pak nelze ovládat pohon vrat, protože bezpečnostní kód byl
Tlačítko č.1: automaticky aktivované
Tlačítko č.2: neaktivované
Pomocí tlačítka č. 2 nelze pohon ovládat. To je možné pouze tlačítkem č.1!
4. Vymazání dálkového ovladače
Již aktivovaný dálkový ovladač bude vymazán, pokud budou dosud používaná data přepsána.
K tomu dojde: Buď v případě, kdy aktivujete nové tlačítko ovladače, nebo pokud uvedete do provozu a zaučíte
nový dálkový ovladač s jiným nastavením bezpečnostního kódu (pak musíte změnit nastavení DIP přepínače,
postup viz výše).
Pozor: Vymazání tohoto dálkového ovládání znamená vymazání všech
dálkových ovládání se stejným bezpečnostním kódem, respektive se stejným
naprogramováním ovládacích tlačítek.
Po skončení zaučování a aktivace zavřete všechny kryty, zásuvný díl elektroniky
a osvětlení pohonu vrat CC.
1
5. Zkouška rozpoznání překážky
Při uvedení do provozu a poté nejméně jedenkrát měsíčně je nutné provést tento
preventivní test chodu garážových vrat.
• Do cesty garážovým vratům postavte nějaký vhodný předmět 50 mm vysoký
(například dřevěný špalík)
• Spusťte chod pohonu. Při zadrhnutí o tento předmět se garážová vrata
zastaví a poběží až do horní mechanické koncové zarážky a pak až do horní
koncové polohy.
Osvětlení pohonu začne blikat v jednosekundových intervalech. Při obnoveném
startu blikání osvětlení ustane. Pokud se tak nestane, obraťte se prosím na
zákaznický servis.
5. Možnosti připojení
Připojení příslušenství
Nebezpečí úrazu
Před zapojování příslušenství vytáhněte síťovou zástrčku ze zásuvky.
Používejte pouze originální příslušenství a při jeho připojování se
řiďte vždy návodem!
• Odejměte kryt elektronické části výrobku.
• Před připojením spojovacího vedení odejměte svorkovou lištu.
Pozor!
1
Page 9
Vnitřní čidlo, kódové čidlo a zámkové čidlo
Pozor: Čidlo namontujte:
• do blízkosti garážových vrat
• mimo dosah pohyblivých částí
• vnitřní čidlo namontujte do výšky alespoň 1,5 metrů
K přípojce (svorce) 1 a 2:
Otevřete připojovací svorku (malý šroubovák)
Zasuňte drát vedení a pevně utáhněte
Kryt opět zastrčte
Zasuňte síťovou zástrčku a vyzkoušejte funkci
Pokud budete používat více čidel, je nutné je zapojit
paralelně.
Fotosenzor, dotyková lišta průlezných dvířek a jiné dotykové lišty.
Bezpečnostní zařízení si nechte odborně připojit specializovanými pracovníky.
K přípojce 3 a 4:
Otevřete připojovací svorku (malý šroubovák)
Zasuňte drát vedení a pevně utáhněte
Kryt opět zastrčte
Zasuňte síťovou zástrčku a vyzkoušejte funkci
Pokud budete používat více čidel, je nutné je zapojit paralelně.
Výstražné světlo
Toto výstražné světlo má za úkol blikat, dochází-li k pohybu vrat.
Výstražné světlo připojte ke svorce 4 a 5.
Zdroj napětí 24 V
Zdroj napětí 24 V slouží k napájení fotosenzoru nebo dotykové lišty. Vedení připojte ke svorce 1 a 4.
6. Obsluha zařízení
Otevírání, zavírání a zastavení pohybu vrat.
Nebezpečí úrazu
Vrata garáže otevírejte a zavírejte jenom tehdy, pokud se v jejich dosahu nenacházejí žádné předměty
ani osoby!
Při výpadku proudu nebo při poruše pohonu je můžete otevírat pomocí nouzového vnitřního nebo venkovního
závěru. Pokud lze vrata po použití tohoto nouzového otevírání ovládat jen s vyvinutím velké síly, je
bezpodmínečně nutné přivolat specializovaný servis garážových vrat.
Ve svém autě dobře zajistěte dálkový ovladač pohonu, aby například při prudším zabrždění nezpůsobil
nepředvídanou činnost vrat.
Pozor!
Nevystavujte ovladač účinkům vysokých teplot, například přímému slunci v uzavřeném automobilu.
• Zaměřte dálkové ovládání na garážová vrata a na 1 – 2 sekundy stiskněte tlačítko.
• Tlačítko potvrďte (např.koncové tlačítko).
• Osvětlení pohonu garážových vrat svítí po otevření nebo uzavření ještě 60 sekund.
Následnost funkcí při opakovaném stisku tlačítka
Otevření – zastavení – zavření – zastavení – Otevření – zastavení – zavření – zastavení atd.
Vnitřní nouzové otevírání
V případě nouze nebo při výpadku elektrického proudu mohou být garážová vrata odpojena od pohonu a
zevnitř ručně otevřena.
Nebezpečí úrazu
Otevřená vrata mohou při tomto otevření spadnout, protože mohou mít opotřebované pružiny nebo být špatně
vyváženy.
• Odpojte pohon garážových vrat. K jejich připojení slouží šňůra, kterou
odpojíte. Rameno zaklapne a garážová vrata lze otevírat ručně.
• Připravte pohon k navázání a to tak, že umělohmotné rameno zatlačíte
směrem vzhůru (b). Následně uveďte garážová vrata do výchozí polohy.
1
1
Page 10
Doplňující informace
Pravidelné testování vrat
Jednou měsíčně otestujte následující funkce pohonu garážových vrat:
• Proveďte zkoušku rozpoznání překážky (viz kapitola Uvedení do provozu)
• Funkce všech dodatečně připojených komponent příslušenství (zvlášť bezpečnostního zařízení).
• Zkontrolujte celé zařízení a propojení vrat a pohonu a to jak z hlediska funkčnosti mechaniky (stav vrat,
stav spojovacího materiálu a spojovacích dílů), tak z hlediska elektroniky a elektroinstalace. Pokud nejsou
odstraněny závady v činnosti vrat, jejich mechanika špatně funguje nebo jsou špatně vyvážená, může
docházet k úrazu nebo k poškození majetku.
• Nasaďte a zaklapněte kryt.
• Zasuňte síťovou zástrčku.
Co se stane při přerušení dodávky elektrického proudu?
Osvětlení pohonu garážových vrat se po obnovení dodávky krátce rozsvítí (po dobu 1 sekundy). Při dalším
pokynu dálkového ovládání se garážová vrata otevřou až do horní mechanické zarážce a poté do
naprogramované horní koncové polohy. V případě, že osvětlení pohonu stále svítí, proveďte znovu uvedení do
provozu.
Výměna baterií v dálkovém ovládání.
Pozor!
Při nesprávné výměně baterií hrozí nebezpečí. Vkládejte jenom baterie téhož
typu.
Vybité baterie vyměňte.
Použité baterie představují nebezpečí pro životní prostředí!
Tyto vybité baterie nepatří do domácího odpadu! Postarejte se o jejich
ekologickou likvidaci. Řiďte se pokyny výrobce.
Použité baterie vyměňte za novou 12 V baterii.
Výměna žárovky
Nebezpečí úrazu
Před výměnou žárovky vytáhně
• Sejměte kryt osvětlení pohonu.
• Vyměňte žárovku za novou (max.40W, patice E 14)
te síťovou zástrčku ze zásuvky.
1
7. Pomoc při řešení problémů
Závada Možná příčina Řešení
Optický signál:
Při zastrčení síťové zástrčky
nebo při uvádění do chodu svítí
osvětlení pohonu garážových
vrat nepřerušovaným, trvalým
světlem.
Osvětlení pohonu garážových
vrat pravidelně bliká (v
jednosekundovém taktu)
Osvětlení pohonu vrat bliká
nepravidelně (tři sekundy
vypnuto, jednu sekundu
zapnuto)
Osvětlení pohonu nesvítí vůbec. Je poškozená žárovka. Vyměňte ji.
Pohon garážových vrat
nereaguje na pokyny dálkového
ovládání.
Pohon garážových vrat
neotevírá a nezavírá vrata
úplně.
Nastavení koncových
poloh nebo zkušební běh
dosud neskončil.
Je zde nějaká překážka,
která brání vratům
v plynulém chodu (došlo
např. k aktivaci funkce
rozpoznání překážky
nebo k rozpojení
bezpečnostního zařízení,
jako je například
fotosenzor nebo
dotykový snímač).
Pohon garážových vrat
objevil při automatickém
testu nějakou interní
chybu.
Baterie dálkového
ovládače je vybitá nebo
je špatně vložena.
Kód se ještě nenačetl do
přijímače.
Nastavení koncové
polohy nebylo
dokončeno.
Poškozená mechanika
vrat
Nepříznivé vnější
okolnosti (například silný
déšť) zvýšily hmotnost
vrat. Pohon garážových
vrat vyhodnotil tuto
skutečnost jako
překážku.
Malé síťové napětí
(nesvítí světelná dioda
U)
Proveďte restart vytažením síťové zástrčky:
Vytáhněte ji a zase ji zapojte. Proveďte
nastavení koncových poloh a zkušební test
chodu vrat ještě jednou a podle návodu.
Odstraňte překážku, vrata otevřete a zase
zavřete.
Resetujte nastavení koncových poloh: Stiskněte
současně ovládací i programovací tlačítko a
podržte je po dobu pěti sekund. (Osvětlení
pohonu bliká). Potvrzení tohoto resetu se projeví
trvalým světlem. Koncové polohy pak znovu
nastavte. Již aktivovaná dálková ovládání přitom
zůstanou aktivována. Pokud světlo při
programování koncové polohy stále bliká,
kontaktujte, prosím, servisní linku.
Vyzkoušejte baterii a v případě potřeby ji
vyměňte.
Přihlaste dálkové ovládání.
Proveďte nastavení koncové polohy a zkušební
běh. Poté aktivujte dálkové ovládání.
Vyzkoušejte mechaniku vrat. V případě potřeby
je nechte opravit a seřídit specializovaným
pracovníkem.
Nastavte znovu koncové polohy a znovu
proveďte zkušební test. Aktivované dálkové
ovládání přitom zůstane aktivované. Pokud
porucha přetrvává, obraťte se, prosím na
servisní linku.
Váš elektrikář by měl přezkoušet napětí
v zásuvce.
2
Page 11
Záruční doba výrobku
Na nový výrobek poskytujeme záruční dobu dvou let. Záruční doba se počítá od data prodeje výrobku.
Záruka spočívá v tom, že zajistíme bezplatnou opravu vad výrobku, které vznikly chybami v konstrukci
výrobku, při výrobě nebo použitím vadného materiálu. Na další požadavky se záruka nevztahuje.
Nárok na záruku zaniká tehdy, když jsou na výrobku provedeny změny neautorizovanými osobami a osobami,
které se neřídí pokyny pro instalaci výrobku a jeho použití nebo které výrobek nepoužívají s ohledem na jeho
určení a funkci.
Uschovejte si prosím vaše potvrzení o nákupu výrobku a v případě, že budete žádat o opravu v záruční lhůtě,
předložte je.
Kryt (a) může odnímat pouze kvalifikovaný odborník podle normy VDE 0100 (nebezpečí úrazu
elektrickým proudem). Pokud tato podmínka není dodržena, nárok na záruku zaniká.
Práce na řídící elektronice lze provádět jenom při vypnutém proudu!
8. Další informace
POZOR!
POZOR!
Technické údaje
Obecná charakteristika KEASY L KEASY XL
Hmotnost Cca 14 kg Cca 15 kg
Tažná/tlačná síla Plynule 500 N Plynule 700 N
Softstart/softstop Ano, plynule Ano, plynule
Rozměry: délka při montáži 3,30 m 3,30 m
Délka kliky (zdvihání) 2,50 m (3,2
Elektrika
Napětí
Maximální výkon Cca 300 W Cca 300 W
Příkon v klidovém stavu Méně než 4W Méně než 4W
Rádiové ovládání
Rádiová frekvence Velmi krátké vlny 433,42
s prodloužením kolejnicí)
230V/50 Hz ~ 230V/50 Hz ~
MHz
2,50 m (3,2
s prodloužením kolejnicí)
Velmi krátké vlny 433,42
MHz
Garážová vrata otevírejte a zavírejte jenom tehdy, pokud máte dobrý výhled na celý úhel jejich
dosahu a pokud se v jejich dosahu nezdržují žádné osoby a zvířata.
Každý měsíc prověřte, zda pohon dokáže rozpoznat překážku o velikosti 50 mm postavenou
na zemi a zda se po jejím rozpoznání spustí opačný chod zařízení. Pokud tomu tak není,
obraťte se, prosím, na smluvní zákaznický servis.
V případě nouze (výpadek proudu) lze dveře garáže odjistit a zevnitř (ručně) otevřít.
9. Místo pro vaše poznámky
Příslušenství
Toto příslušenství můžete zakoupit ve specializovaném obchodu.
2
2
Loading...
