Kit de modernisation

Pour coffre tunnel et menuisé

■ INSTRUCTIONS IMPORTANTES DE SÉCURITÉ 2

■ PRÉSENTATION 3

■ INSTALLATION 6

PRÉPARATION 6 POSE DE L’AXE MOTORISÉ 13 RACCORDEMENT ÉLECTRIQUE 20

■ RÉGLAGES MOTEURS 21

Avant la mise en oeuvre, veuillez lire les instructions de sécurité. Le non-respect de ces instructions annule la responsabilité de SOMFY et sa garantie. SOMFY ne peut être tenue responsable des changements de normes et standards intervenus après la publication de cette notice.

Réf 5072246C

Page 2

Instructions importantes de sécurité

Mise en garde : une installation incorrecte peut conduire à des blessures graves, suivez toutes les instructions d’installation

- Ce moteur doit être installé et réglé par un installateur qualifié auquel ces instructions sont dédiées.

- Le moteur oximo io double isolation qui se trouve dans le kit de modernisation io est conçu pour motoriser les volets roulants.

- Le couple et la durée de fonctionnement doivent être compatibles avec les caractéristiques du produit porteur.

- Avant l’installation, enlever et mettre hors service tout ce qui n’est pas nécessaire au fonctionnement motorisé.

- Pour tous les composants non fournis et nécessaires au bon fonctionnement de la motorisation, veuillez vous référer au catalogue SOMFY.

- Utiliser uniquement les accessoires SOMFY pour la réalisation de l’installation (roue, couronne, support, embout, …).

- Les moteurs équipés de récepteur radio doivent être exclusivement utilisés avec les émetteurs io-homecontrol®. Vérifiez la disponibilité de ces émetteurs auprès de SOMFY.

- Dans le cas d’usage du moteur en extérieur, le câble d’alimentation en PVC (VVF) doit être intégré dans un conduit.

- Prévoir en amont sur le circuit, un dispositif de coupure omnipolaire (distance mini d’ouverture des contacts : 3,5mm).

• Pour avoir une installation motorisée d’un volet roulant la plus sûre possible, cette condition doit être respectée :

- Le tablier de volet roulant doit pouvoir être remonté de 40mm lorsqu’une force de 150 N est appliquée vers le haut sur la lame finale placée à 0,16m de sa position totalement déployée.

- Lors des opérations d’entretiens, ne pas faire fonctionner le produit mais le débrancher du secteur.

- Examiner régulièrement l’installation. Ne pas l’utiliser si les réglages ou des réparations sont nécessaires.

- Si le câble d’alimentation est endommagé, il doit être remplacé par un câble SOMFY spécifique (disponible dans le catalogue), ces moteurs doivent être retournés au SAV SOMFY afin d’éviter un danger.

- Ne pas laisser les enfants jouer avec les dispositifs de commande, ni laisser l’émetteur à leur portée.

- Si un doute apparaît lors de l’installation du moteur et pour toutes informations complémentaires consulter :

Le site web SOMFY : www.somfy.com La documentation fournie par la société SOMFY dont les coordonnées figurent sur ce document.

KIT DE MODERNISATION io

Nous SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l’adresse Internet www.somfy.com rubrique CE.

Page 3

PRESENTATION

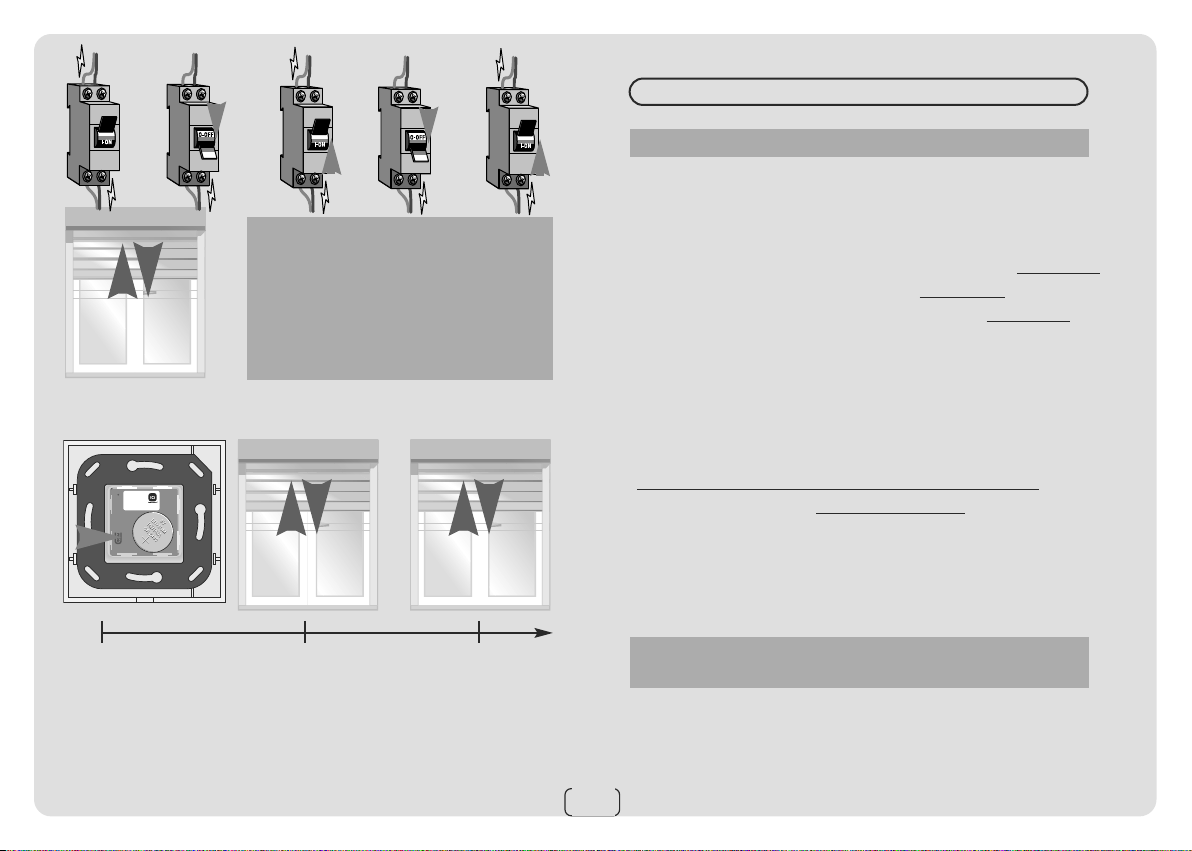

CLASSE II

Pas de fil de terre

Bleu

Marron

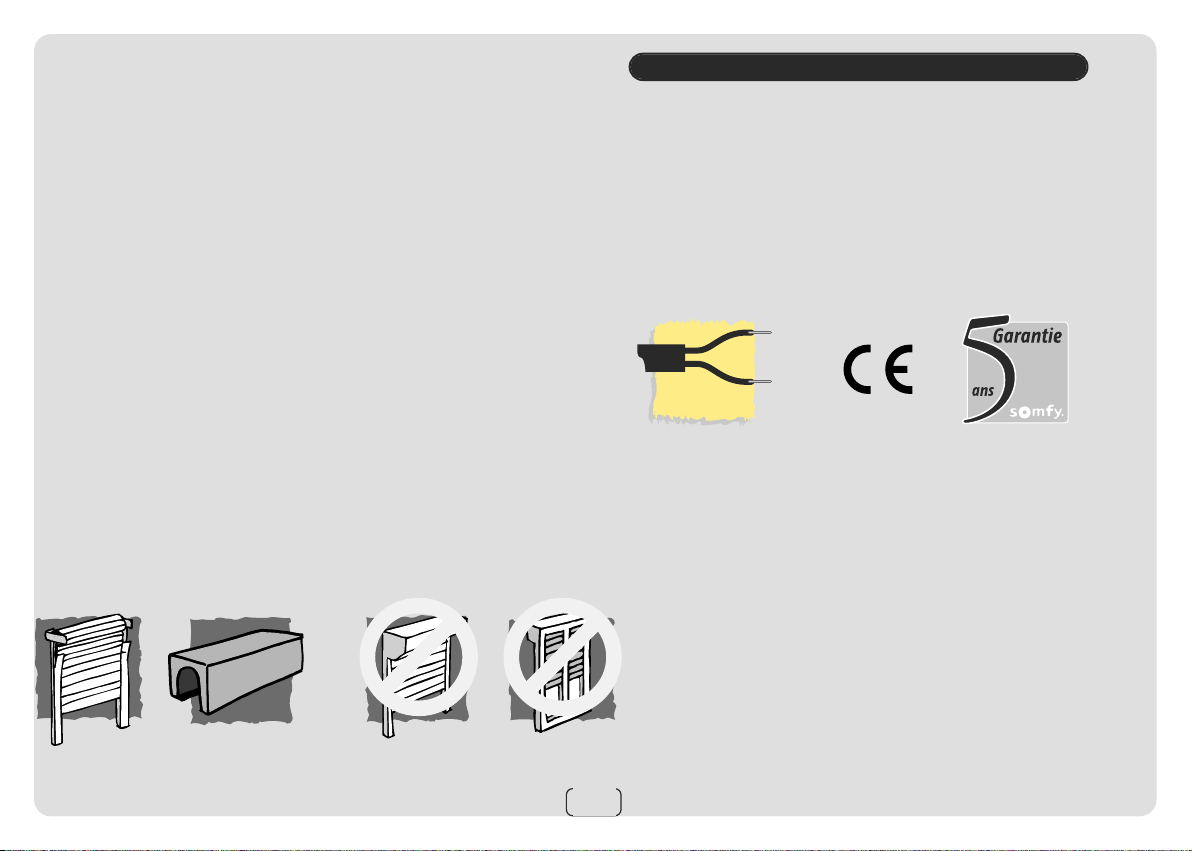

Kit de modernisation

supprime les pénibles séances de manivelle et préserve les volets grâce à sa précision de fonctionnement. Travaillant silencieusement, kit de modernisation est très résistant et peut être automatisé facilement : commandes multiples, commandes individuelles et commande générale lorsqu’il y a plusieurs volets roulants, ou encore commande programmable.

Kit de modernisation

est conçu pour une adaptation sur des volets roulants «traditionnel» et «coffre tunnel». Ces principes de montage sont particulièrement fréquents lorsque les volets roulants sont posés lors de la construction de l’habitation. Kit de modernisation peut motoriser des volets roulants PVC, Aluminium ou bois.

Kit de modernisation

n’est pas adapté pour la modernisation des volets roulants de rénovation et «bloc-baie».

Bloc-baieVolet roulant rénovation Volet roulant traditionnel Coffre tunnel

Page 4

DESCRIPTIF - AIDE AU CHOIX

Aide au choix

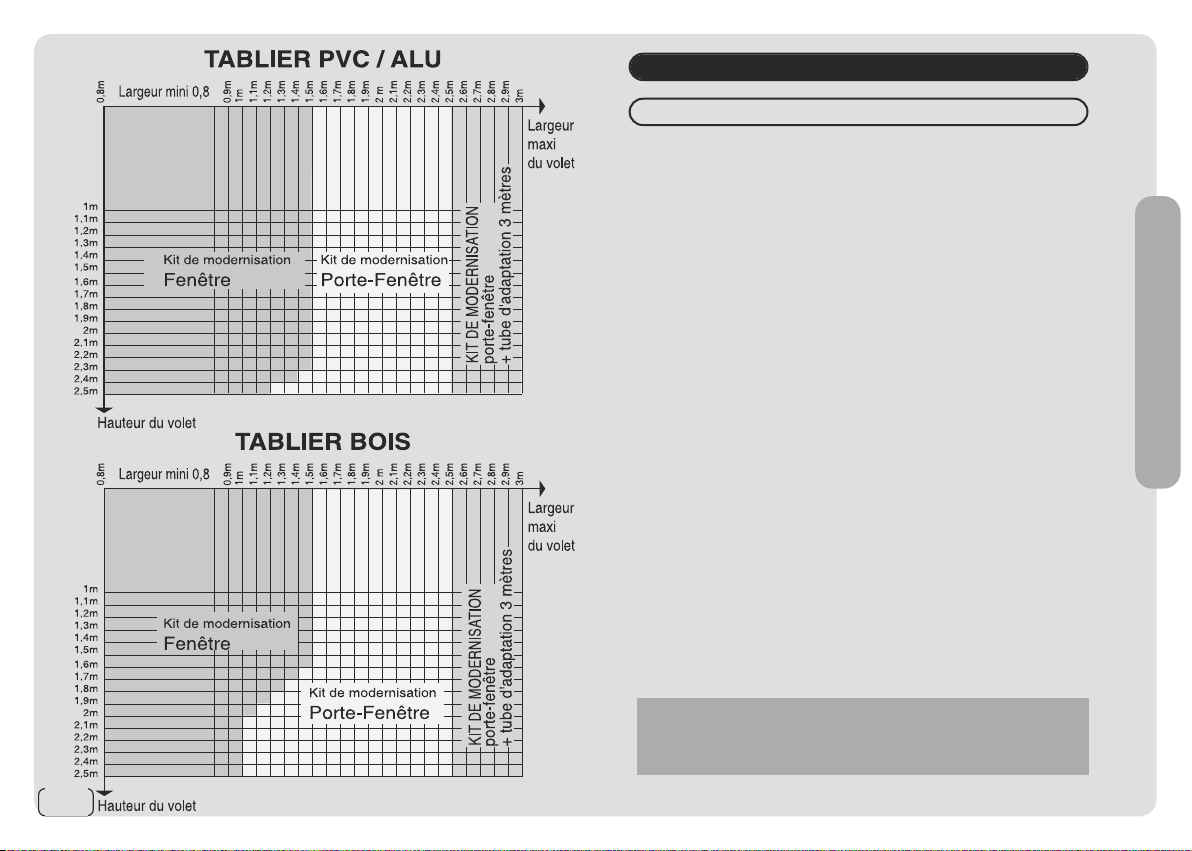

2 puissances sont appropriées pour la motorisation d’un volet de fenêtre ou d’un volet de porte fenêtre.

Kit de modernisation Fenêtre : Largeur mini : 0,8 m. Largeur maxi : Entre 1 m et 1,5 m selon hauteur du volet. Largeur maxi 3 m avec option rallonge (réf. : 9001353) (voir aide au choix).

Kit de modernisation Porte Fenêtre : Largeur mini : 1 m. Largeur maxi : 2,5 m - (Surface maxi voir abaque) Largeur maxi 3 m avec option rallonge (réf. : 9001353)

KIT DE MODERNISATION io

■ Les largeurs maximums définies pour kit de modernisation ne doivent pas être dépassées sans risquer une détérioration du volet.

Page 5

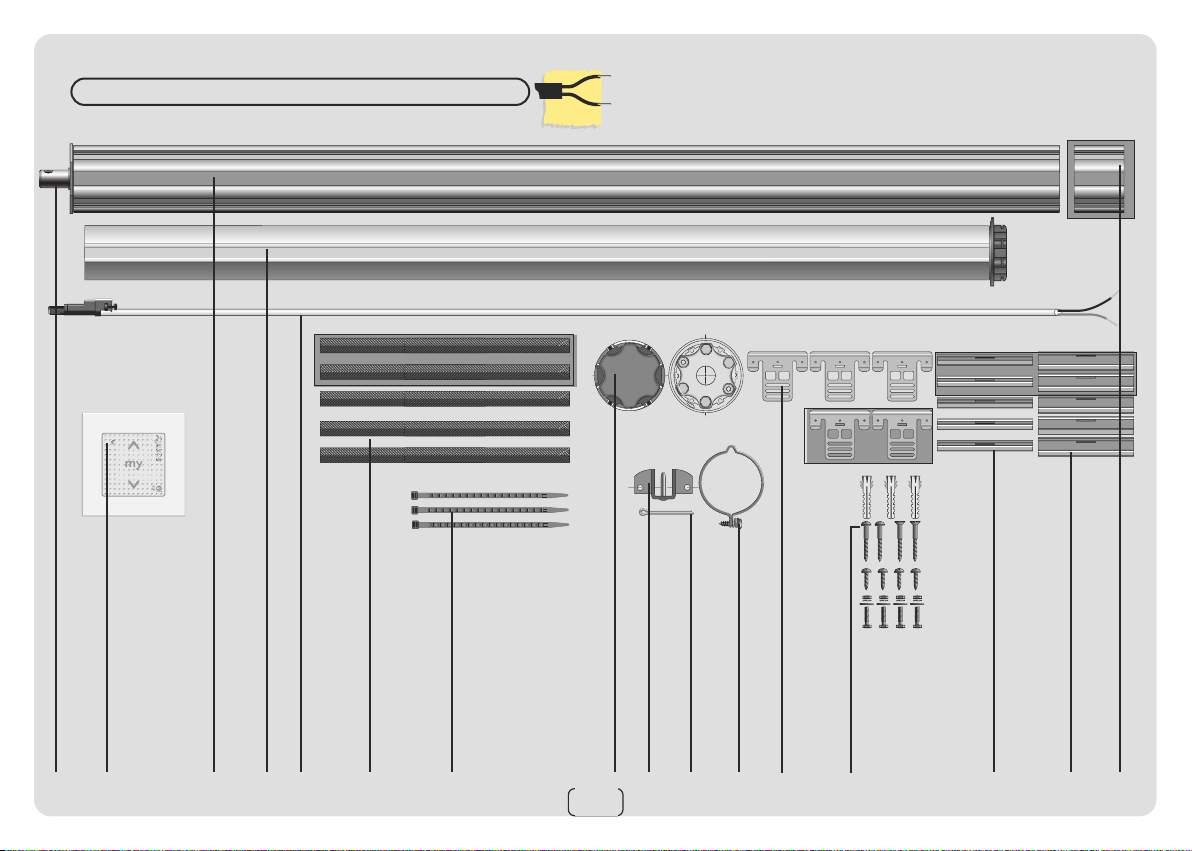

Composition du kit

CLASSE II

Pas de fil de terre

Bleu

Marron

Le kit de modernisation dispose d’une conception électrique «double isolation». Son raccordement sur le secteur 230 V peut être réalisé sans risque même en l’absence d’un conducteur de protection (fil de terre Jaune/Vert).

(A)

Embout

(A)

2 1

(A)

Profil d’attache lame épaisseur 14 mm

Tube d’attelage

Tube moteur

Smoove io

Câble moteur

Sangles d’attache

Colliers de maintien du câble moteur

Support embout

Support moteur

Anneau d’arrêt pour support moteur

Goupille de verrouillage support embout

Agrafe

Visserie

Profil d’attache lame épaisseur 8 mm

(A) éléments uniquement dans le kit de modernisation pour porte-fenêtre.

Entretoise

Page 6

Préparation

■ Pour axe compensé : ATTENTION

Il est possible que l’axe à remplacer soit équipé d’un ressort (destiné à faciliter la manœuvre existante). Pour le démontage de cet axe existant, détendre le ressort pour éviter tout accident corporel ou toute casse. Bien suivre les étapes 3 à 5 sinon aller directement à l’étape 6 après avoir détaché le volet de l’axe..

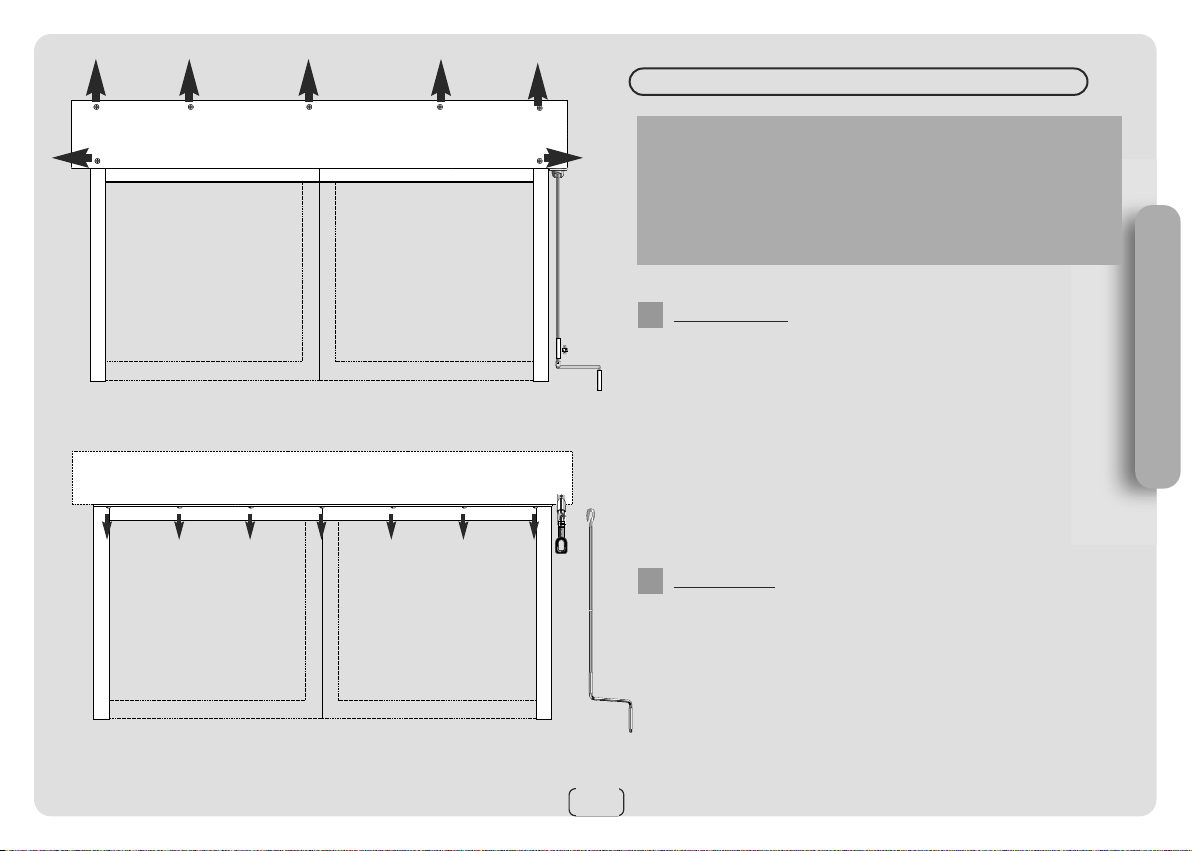

Coffre menuisé :

retirer la face avant pour avoir accès au volet roulant.

Coffre tunnel :

retirer la sous face pour avoir accès au volet roulant.

KIT DE MODERNISATION RTS

Page 7

Préparation axe compensé

■ Rappel : pour axe non compensé aller directement à l’étape 6 après avoir détaché le volet de l’axe.

Le volet est remonté.

Pour axe compensé

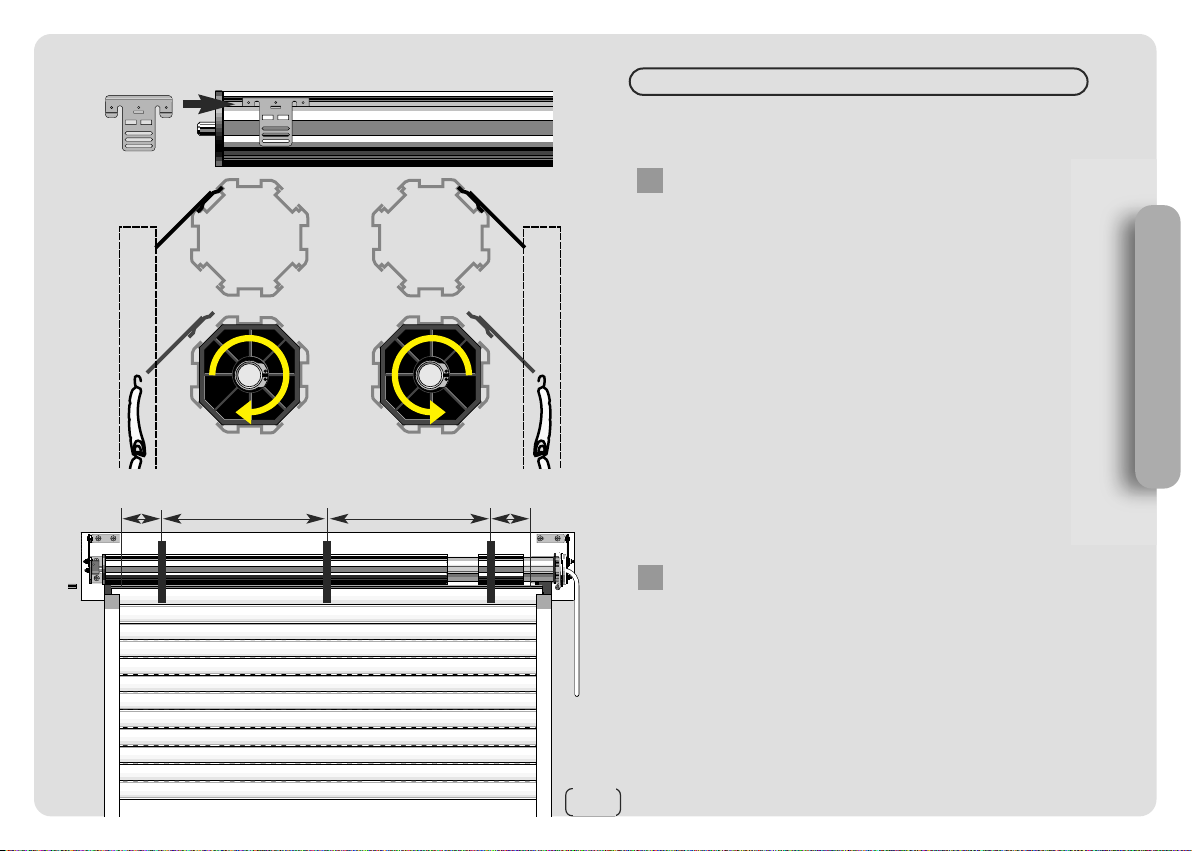

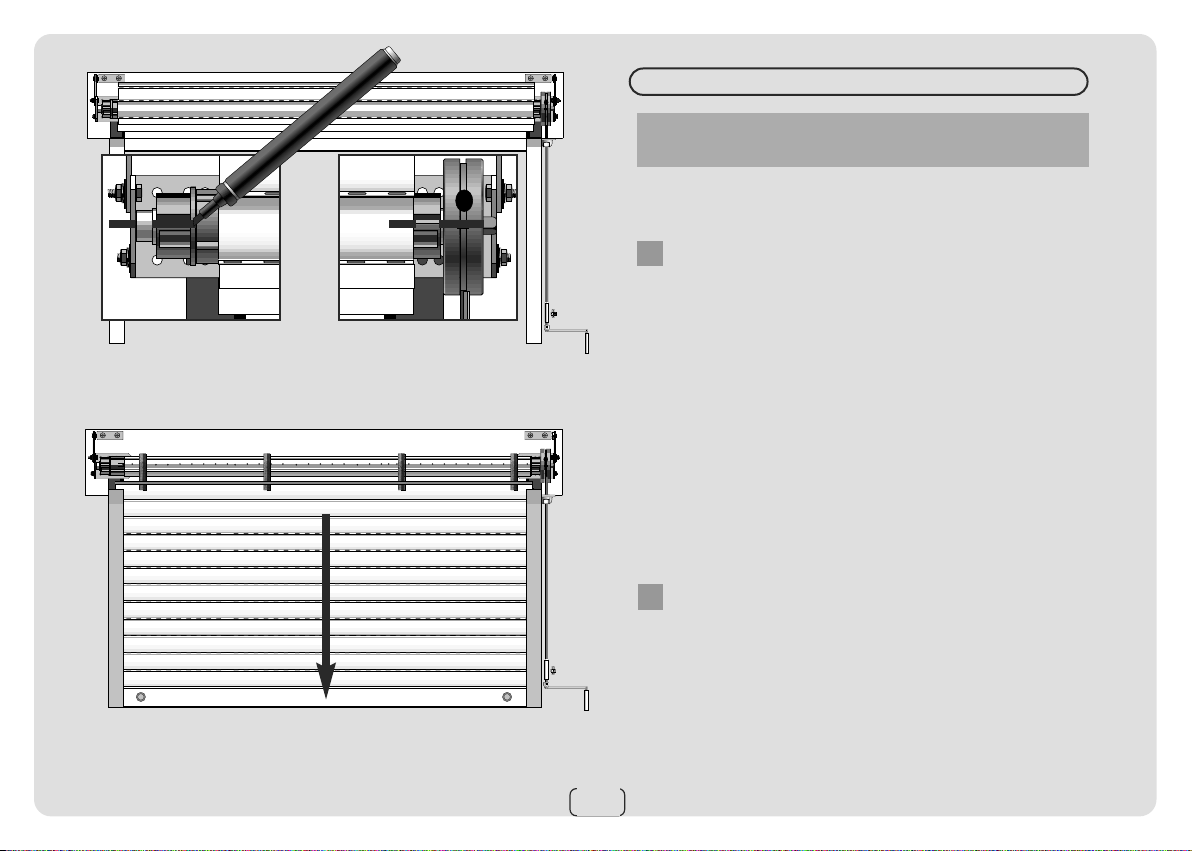

Marquer la position de l’axe par rapport à son support de chaque côté de l’axe.

Descendre le volet.

Pour axe compensé

En comptant le nombre de tours effectués par l’axe. (grâce aux repères réalisés en étape 3).

Page 8

Préparation

Détacher le volet de l’axe.

Pour axe compensé

Détendre le ressort avec la manivelle : tourner en sens contraire (montée) l’axe du nombre de tours repérés en étape 4.

Enlever la manivelle. Démonter le passe-caisson.

Repérer le sens d’enroulement du volet.

Repérer la place exacte de l’axe sur les 2 équerres support.

KIT DE MODERNISATION io

Ce repérage est nécessaire afin de placer l’axe motorisé dans une configuration identique (position sur équerre

Page 9

Préparation

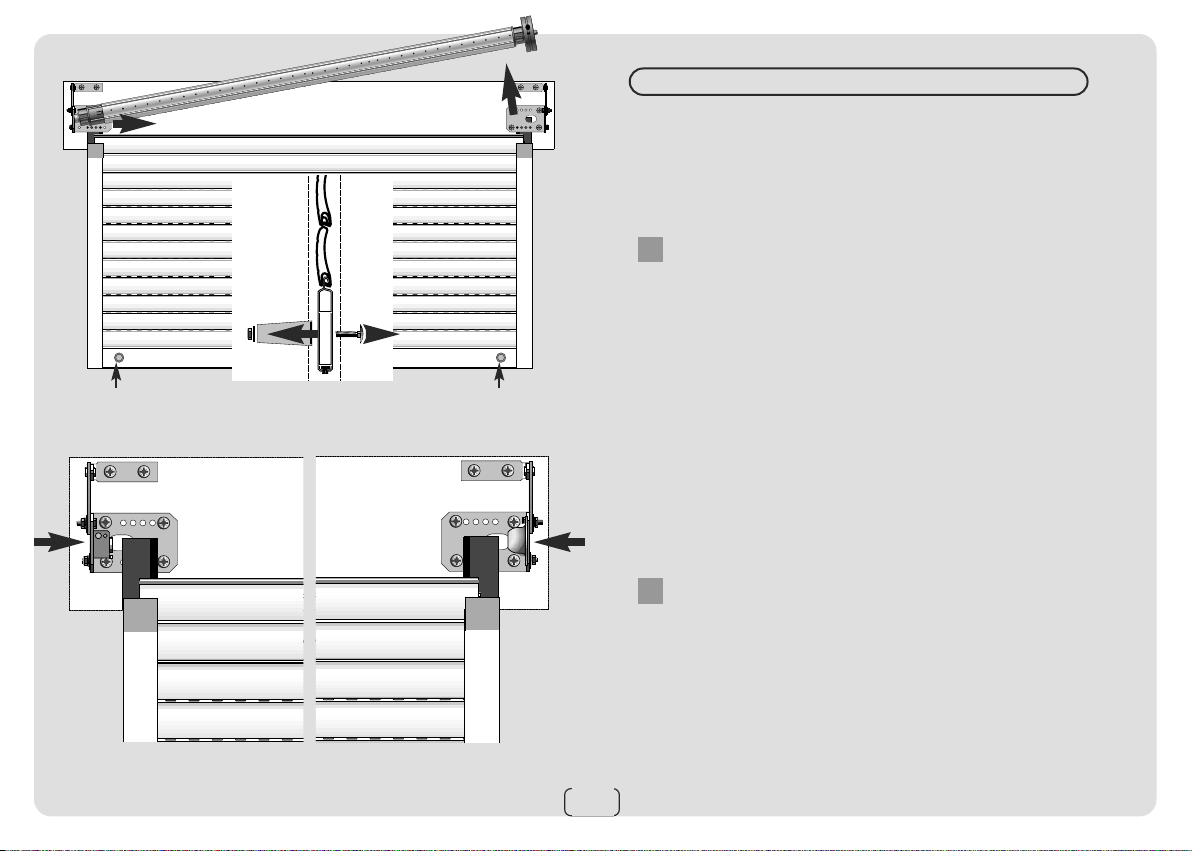

Enlever l’axe côté treuil, puis de l’autre côté.

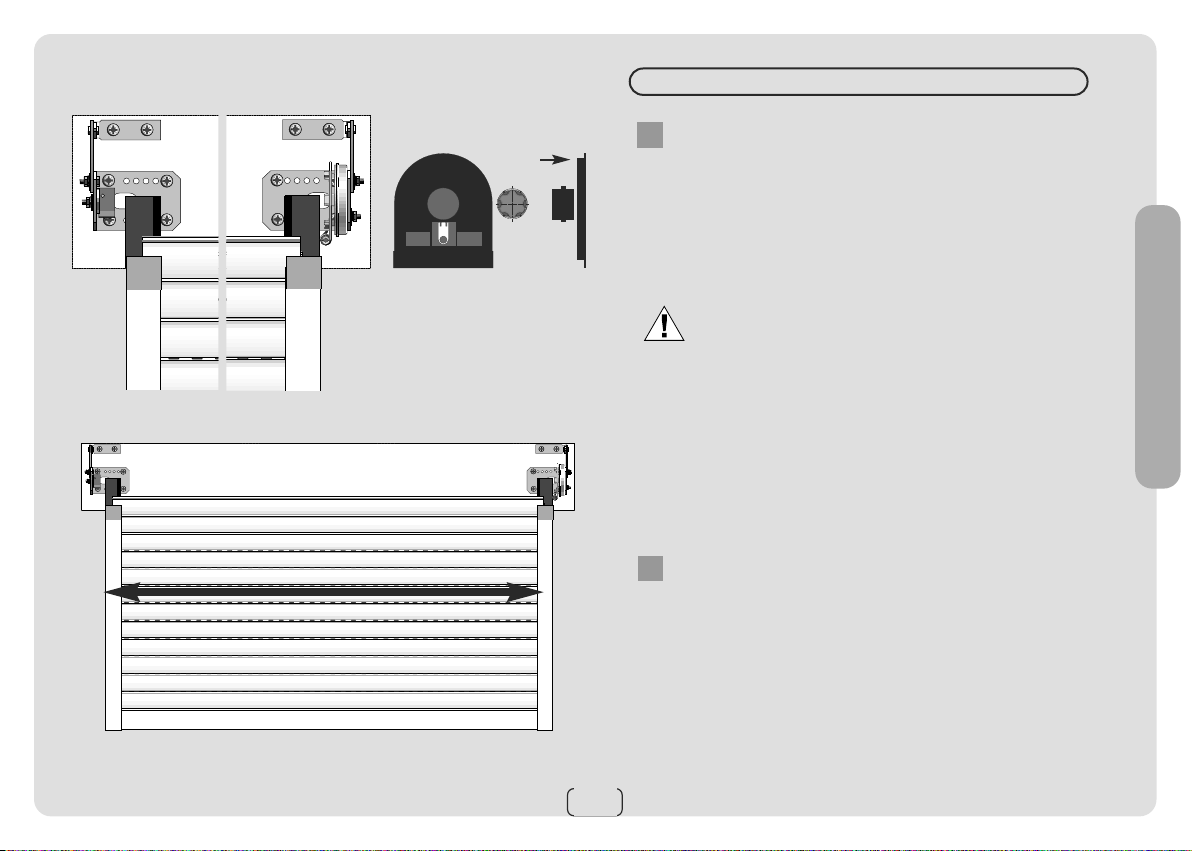

Démonter les butées servant d’arrêt du volet en position haute dans le cas de la manœuvre par treuil.

Enlever le support embout et le support treuil.

Ne pas démonter les équerres existantes.

Page 10

Préparation

Pour coffre tunnel

Clic

Support N°2

Aux emplacements des équerres restées en place et marquées à

l’étape 6,

- Fixer le support moteur côté treuil,

- Fixer le support embout côté embout.

Attention : la vis du clip sur le support moteur doit être face à vous. Dans le cas contraire, retourner le.

Utiliser les vis H M6/30 fournies, hauteur de tête H : 4 mm. Respecter le positionnement de l’axe repéré à l’étape 3.

Le support moteur doit être fixé sur l’équerre côté treuil.

Astuce Somfy : si vous avez un coffre tunnel avec un treuil fixé par clippage utilisé le support N°2.

Prendre la dimension entre coulisses pour une éventuelle

recoupe du tube.

KIT DE MODERNISATION io

Page 11

Préparation de l’axe motorisé

Recouvrement mini 200 mm

Sans recoupe de tube

Sans recoupe de tube du kit de modernisation permet de motoriser les largeurs de volets suivantes :

- kit de modernisation Fenêtre 1 m < largeur volet < 1,5 m

- kit de modernisation Porte Fenêtre 1,5 m < largeur volet < 2,5 m

- kit de modernisation Porte Fenêtre 2,5 m < largeur volet < 3 m

Page 12

200 mm

500 mm

Préparation de l’axe motorisé

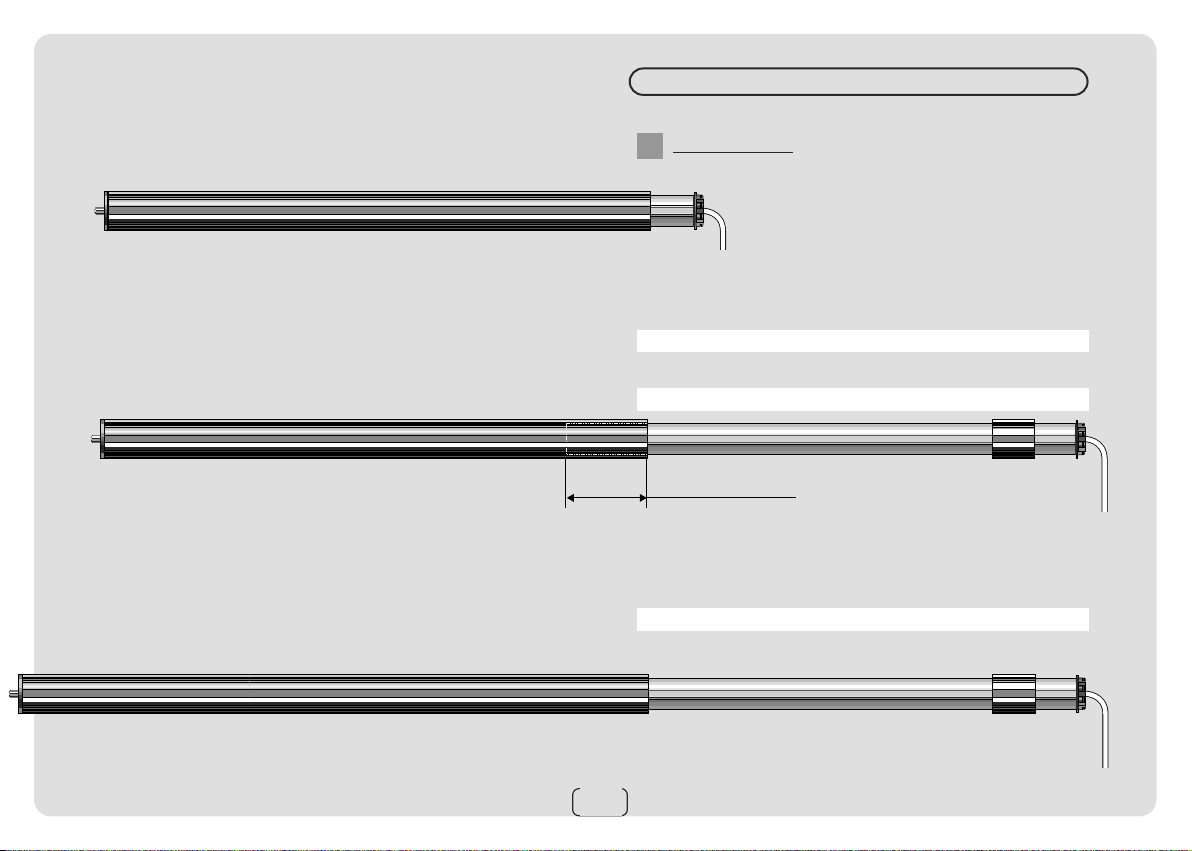

Recoupe des tubes

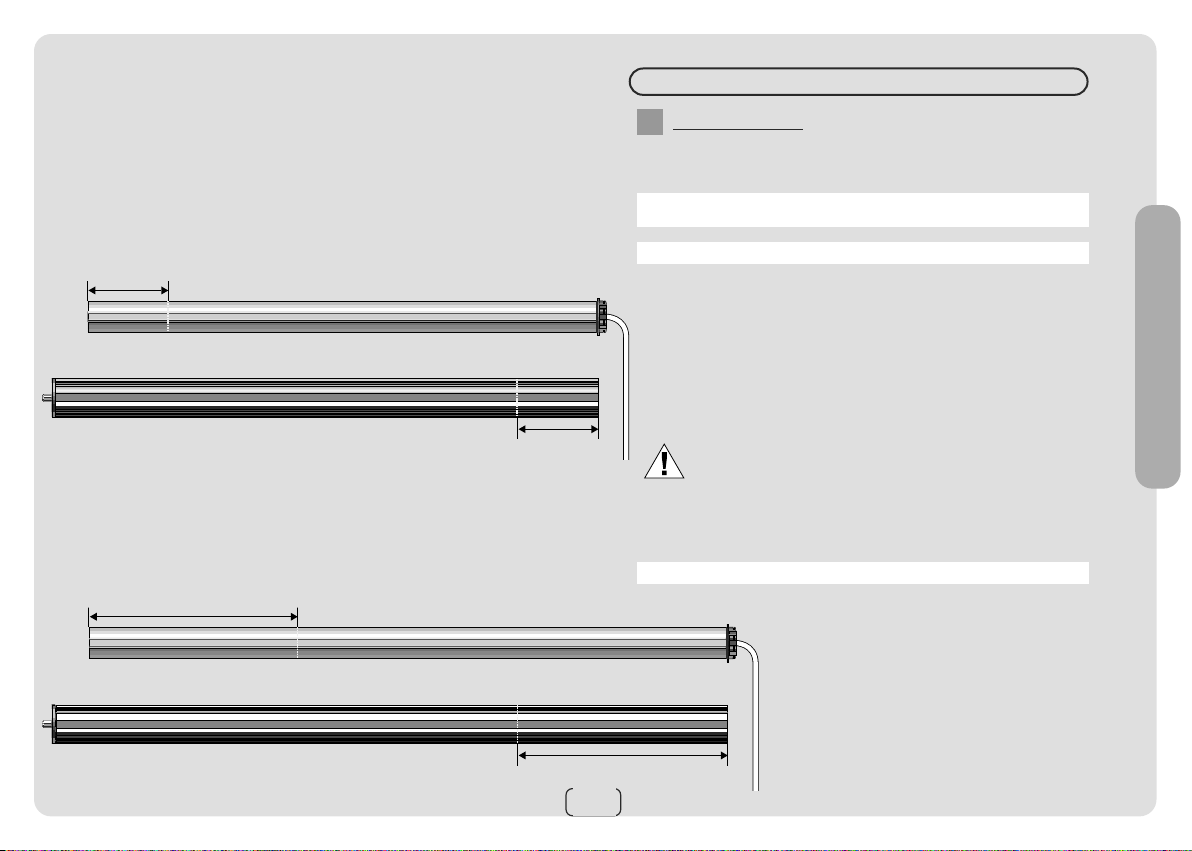

Pour des largeurs inférieures de volets une recoupe des tubes est nécessaire.

Tolérance pour les recoupes de tubes : ± 10 mm

Kit de modernisation Fenêtre 0,8 m < largeur volet < 1 m

Recoupe du tube 1 : 200 mm

Recoupe du tube 2 : 200 mm

KIT DE MODERNISATION io

Attention : ébavurer les axes après recoupe des tubes (éviter que les copeaux et les bavures ne coincent les tubes)

Kit de modernisation Porte-Fenêtre 1 m < largeur volet < 1,5 m

Recoupe du tube 1 : 500 mm

Recoupe du tube 2 : 500 mm

Page 13

Mettre l’entretoise sur le tube moteur avant de manchonner les tubes.

Largeur du volet inférieure à 2m : 1 entretoise.

Largeur comprise entre 2m et 2,5m : 2 entretoises.

Pose de l’axe motorisé

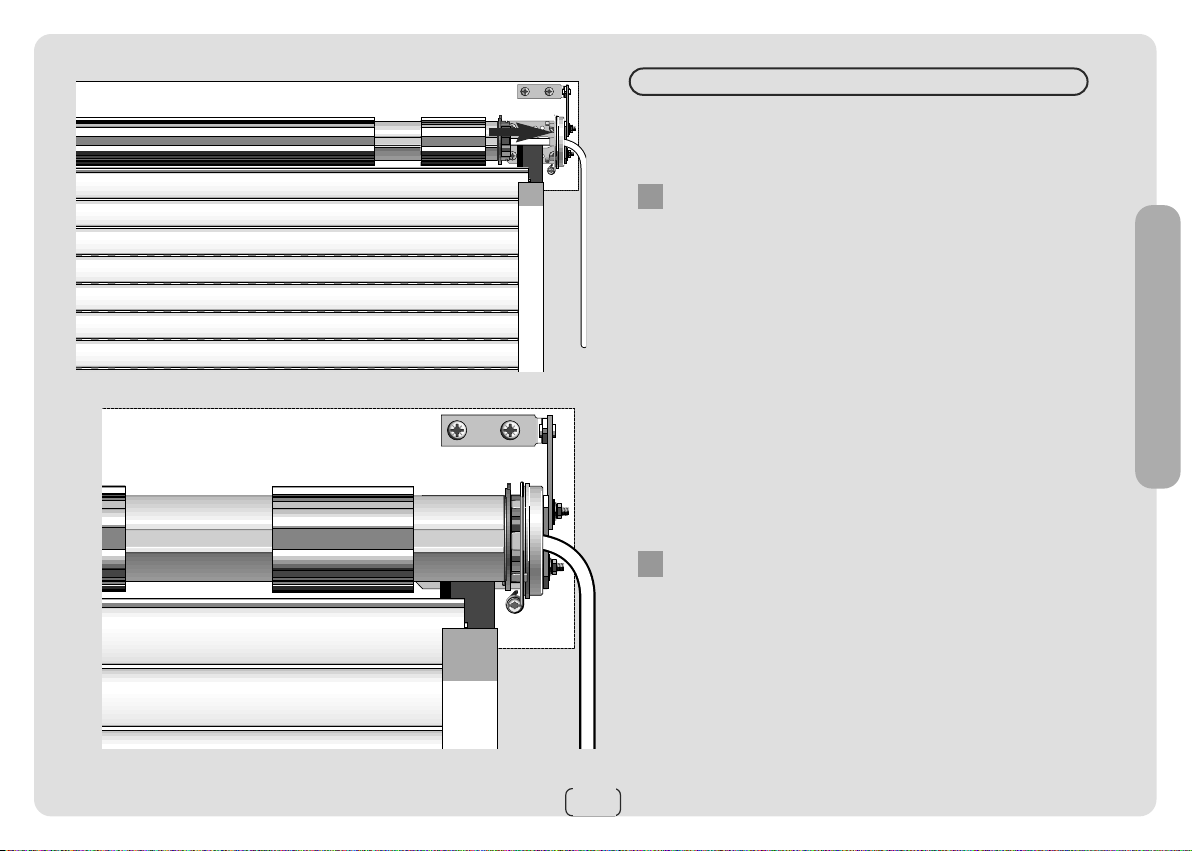

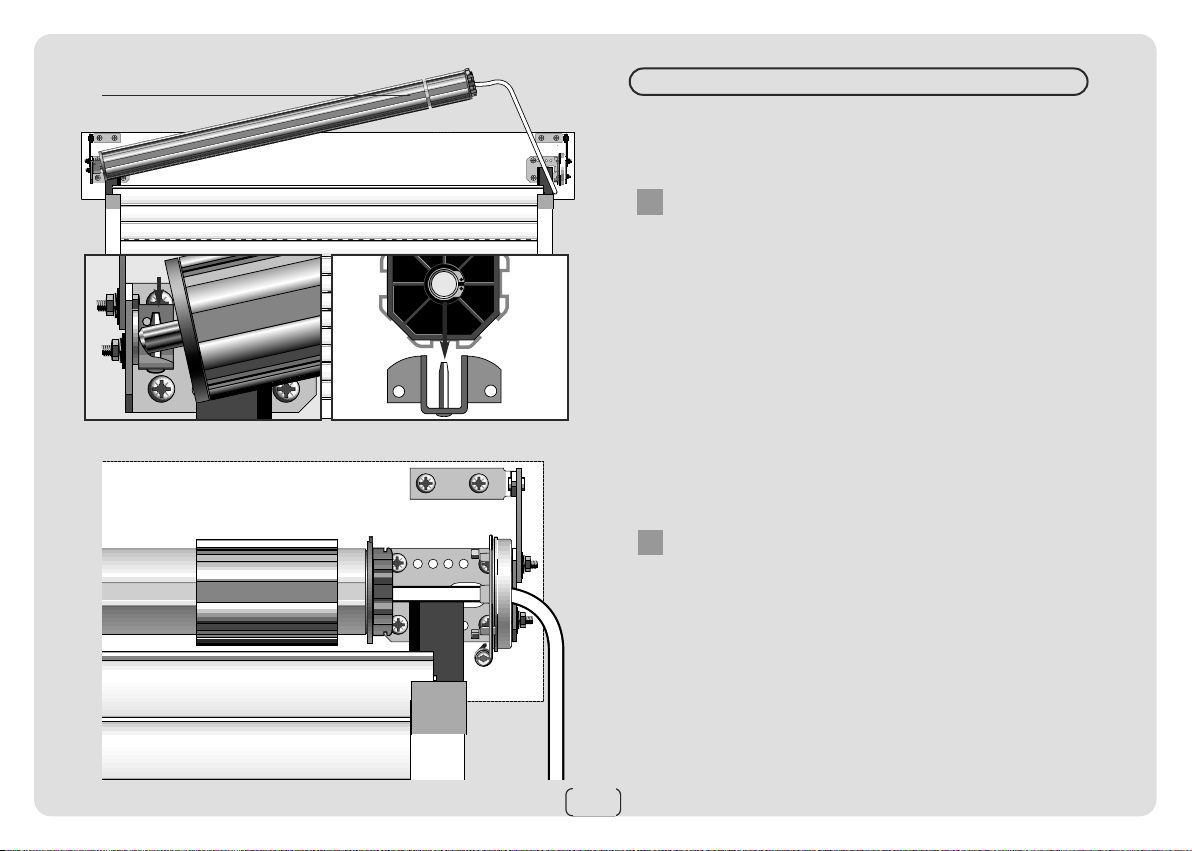

Poser l’axe motorisé côté embout

Passer le câble d’alimentation axial ou radial.

Page 14

Pose de l’axe motorisé

Tirer jusqu’au support l’axe télescopique côté moteur.

KIT DE MODERNISATION io

CLIC

S’assurer que le moteur est bien clippé au support.

Page 15

Pose de l’axe motorisé

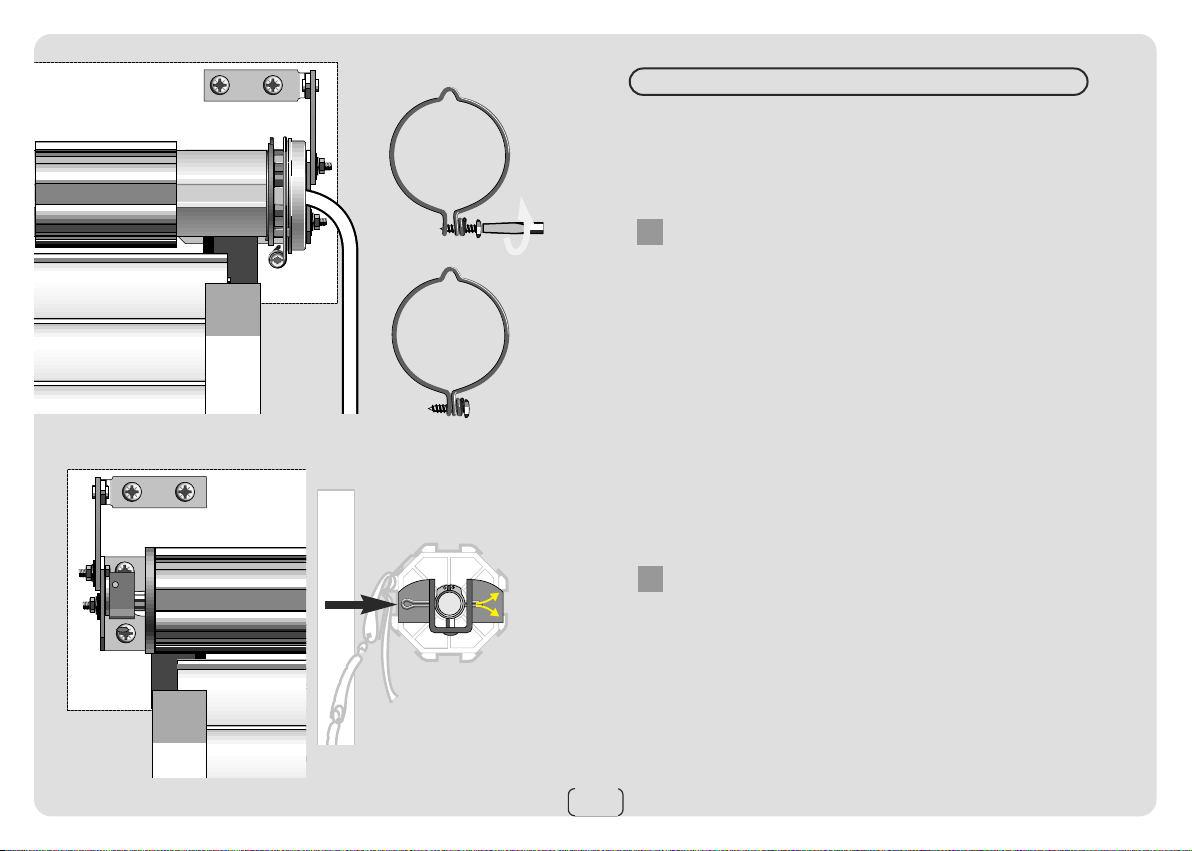

Visser le circlip.

Verrouiller le support embout avec la goupille.

Page 16

20cm 20cm= =

Pose de l’axe motorisé

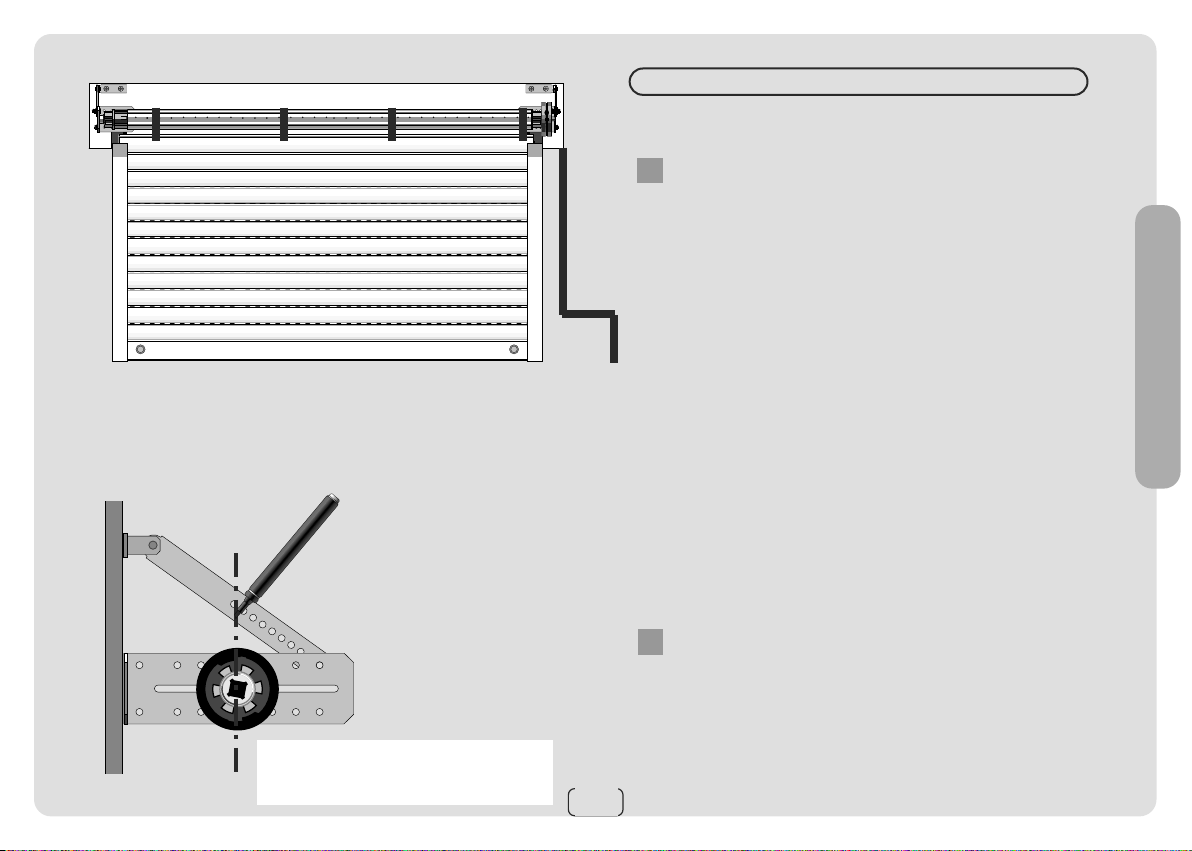

Engager les agrafes dans la gorge de l’axe en place.

Attention : positionner l’agrafe dans le sens d’enroulement.

Répartir les fixations sur l’axe.

3 fixations pour kit de modernisation fenêtre. 5 fixations pour kit de modernisation porte-fenêtre

KIT DE MODERNISATION io

Page 17

Sélection des profils d’attache tablier PVC ou Alu

8 mm 14 mm

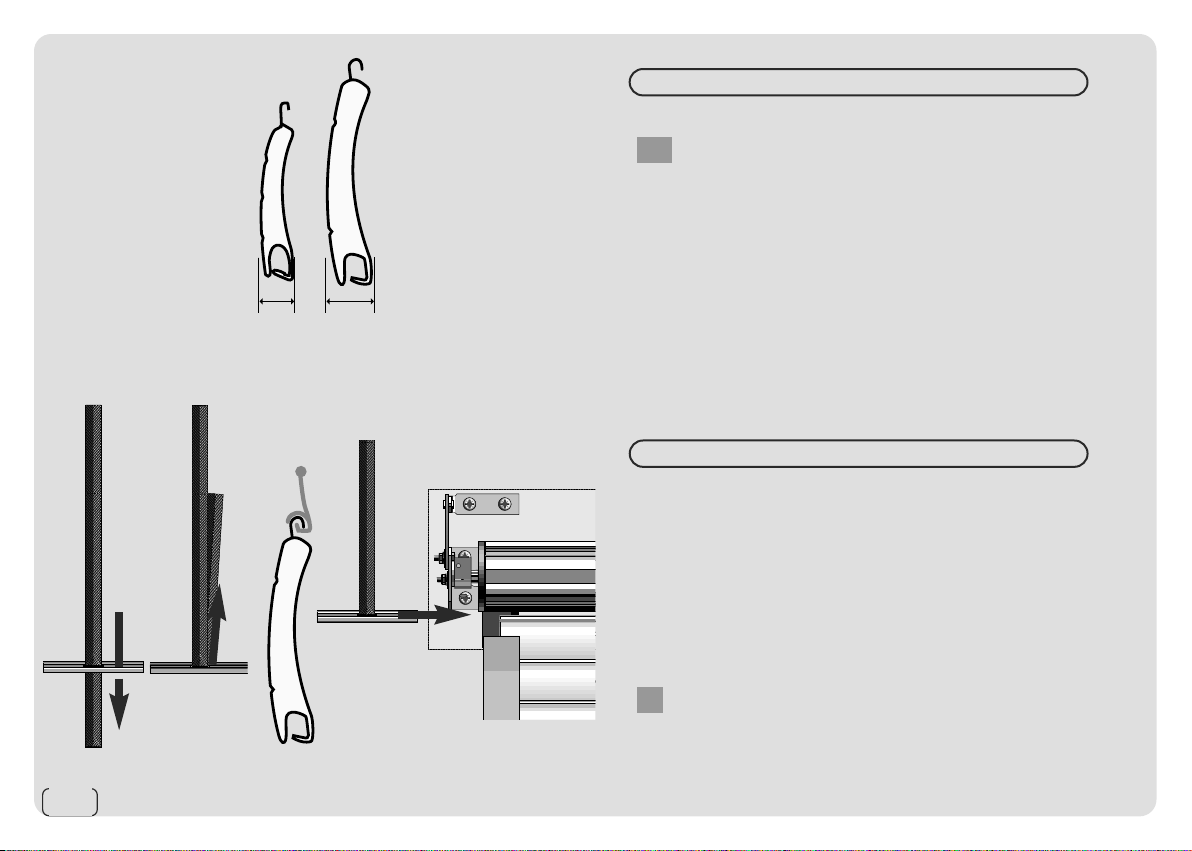

Sélectionner le profil d’attache selon l’épaisseur de la lame

du volet. Les 2 types de profil sont fournis dans kit de modernisation.

Type d’attaches existantes entre le tablier et le tube

Tablier bois : Sangle / verrou automatique Tablier Alu et PVC : Sangle / attache métallique / verrou

automatique

- Le système d’agrafe du kit de modernisation permet une compatibilité avec les différents systèmes d’attache du volet sur son axe.

- dans le cas d’une attache par sangle, remplacer les sangles existantes par celles fournies avec le kit de modernisation.

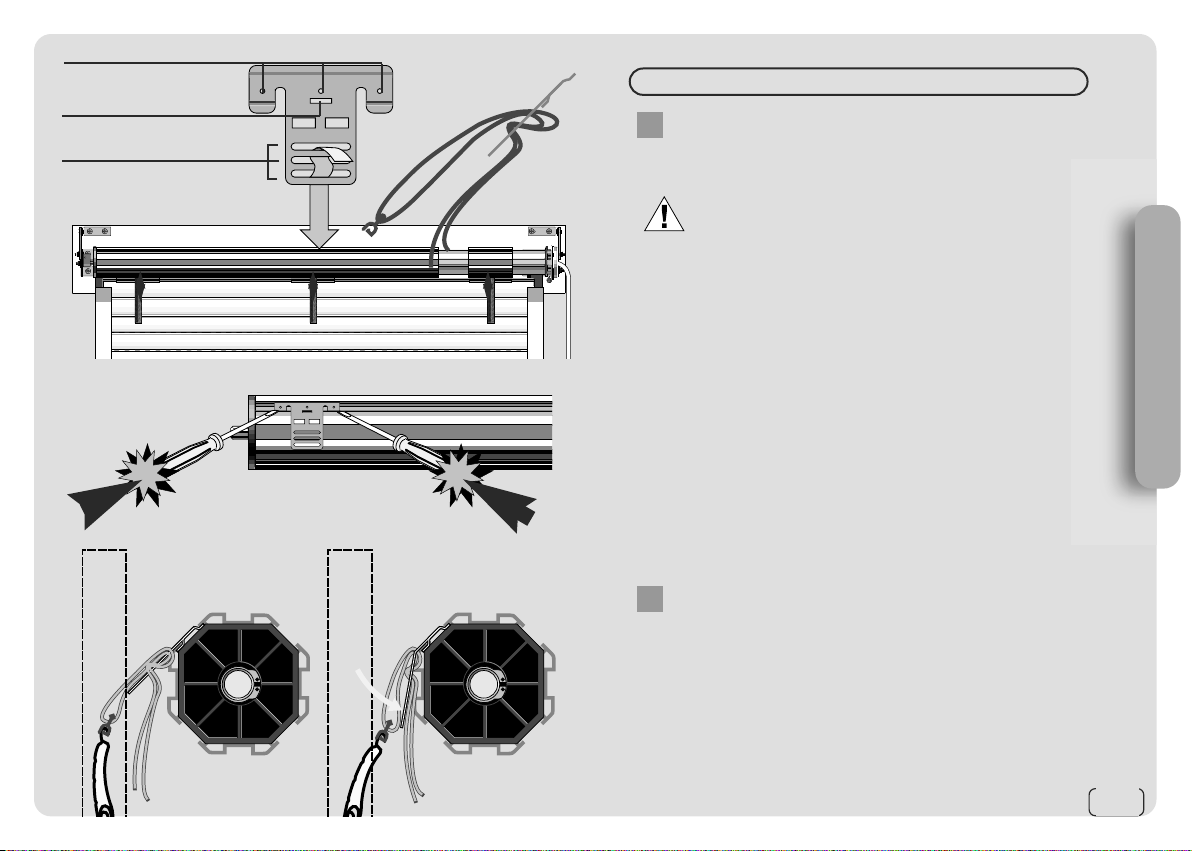

Passage de la sangle dans les profils d’attache.

Faire remonter l’extrémité de la sangle pour la doubler. engager les profils d’attache sur la première lame du volet.

Page 18

3 trous pour fixation verrou et attache métaliique.

Découpe pour attache métallique à clipper

Passages pour sangle

Immobiliser l’agrafe en translation sur le tube et les entretoises par déformation du profil aluminium.

Fixation du tablier

Passage de la sangle doublée dans l’agrafe.

Ajuster une longueur identique des sangles. Couper l’excédent de sangles.

Attention : ne pas trop serrer les sangles afin que le tablier ne remonte pas. Couper l’excédent de sangles.

Lorsque chaque sangle est ajustée,

rabattre son agrafe sur le tube.

KIT DE MODERNISATION io

Page 19

Telis 1 io

Présentation

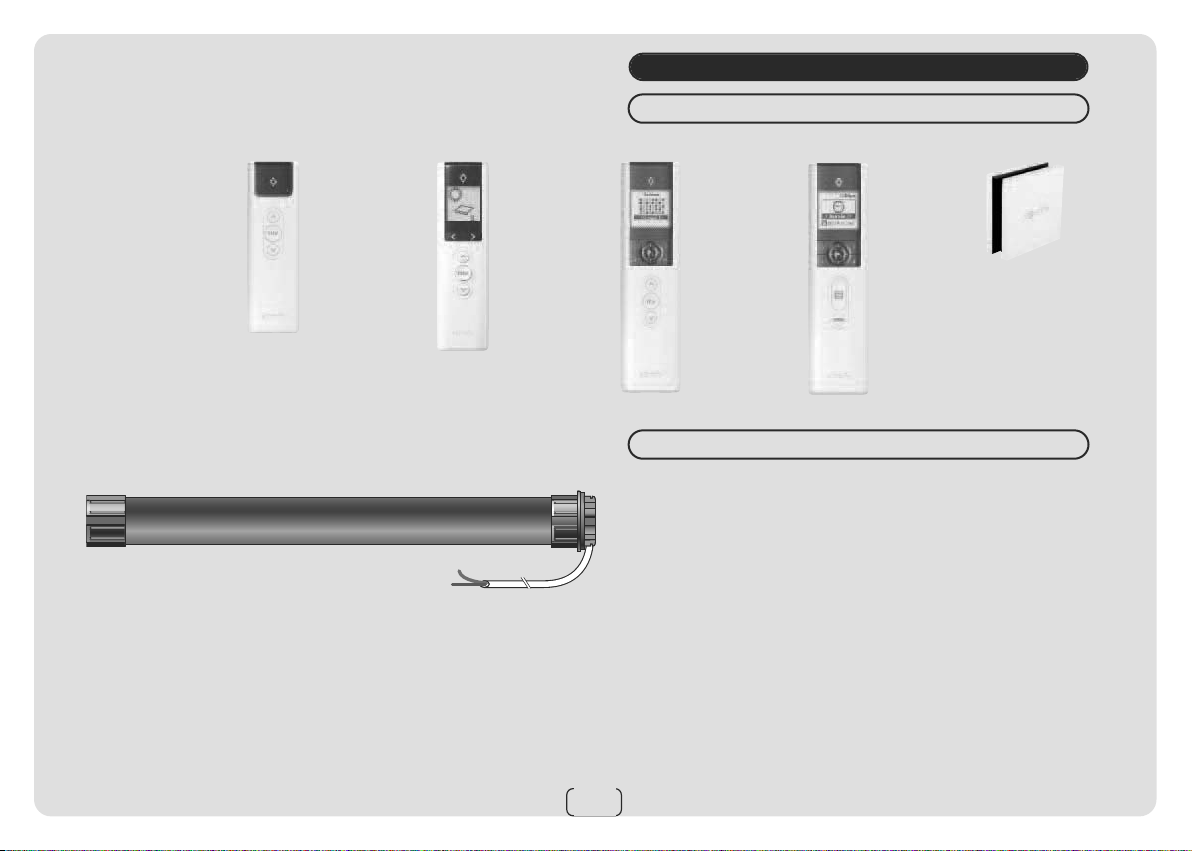

Emetteurs compatibles

Composio ioEasy Sun io Impresario io Pilotage a distance TaHoma

Caractéristiques moteur

- Alimentation moteur : 230V / 50 Hz

- Moteur équipé d’un câble 2 x 0,75 mm2 de type HO5 VVF, à mettre sous conduit dans le cas où le câblage passe par l’extérieur du bâtiment.

- Pas de connexion à la terre : moteur double isolation (classe II).

- Portée : 20 m si 2 murs de béton armé sont présents entre l’émetteur et le récepteur.

- Respecter une distance minimum de 20 cm entre le récepteur et l’émetteur.

- Capacité de la mémoire : 12 émetteurs maximum pour 1 récepteur + 3 capteurs.

Page 20

2 fils x 0,75 mm

SECTEUR

230V - 50 Hz

Phase

Neutre

rouge

marron

2 fils x 1,5 mm

bleu

■

ATTENTION

Pour votre sécurité, celle des utilisateurs et des produits.

- Raccordements électriques effectués hors tension :

- Si le câble d’alimentation est endommagé,

ne jamais raccorder au secteur avant d’avoir terminé le processus de montage

vous rapprocher de notre service après-vente.

Raccordement électrique

- Branchement à effectuer hors tension 230V.

- Veiller à ce qu’aucune contrainte mécanique ne soit

appliquée sur les câbles après branchement. Si votre chantier comprend plusieurs moteurs seul celui à régler doit être alimenté.

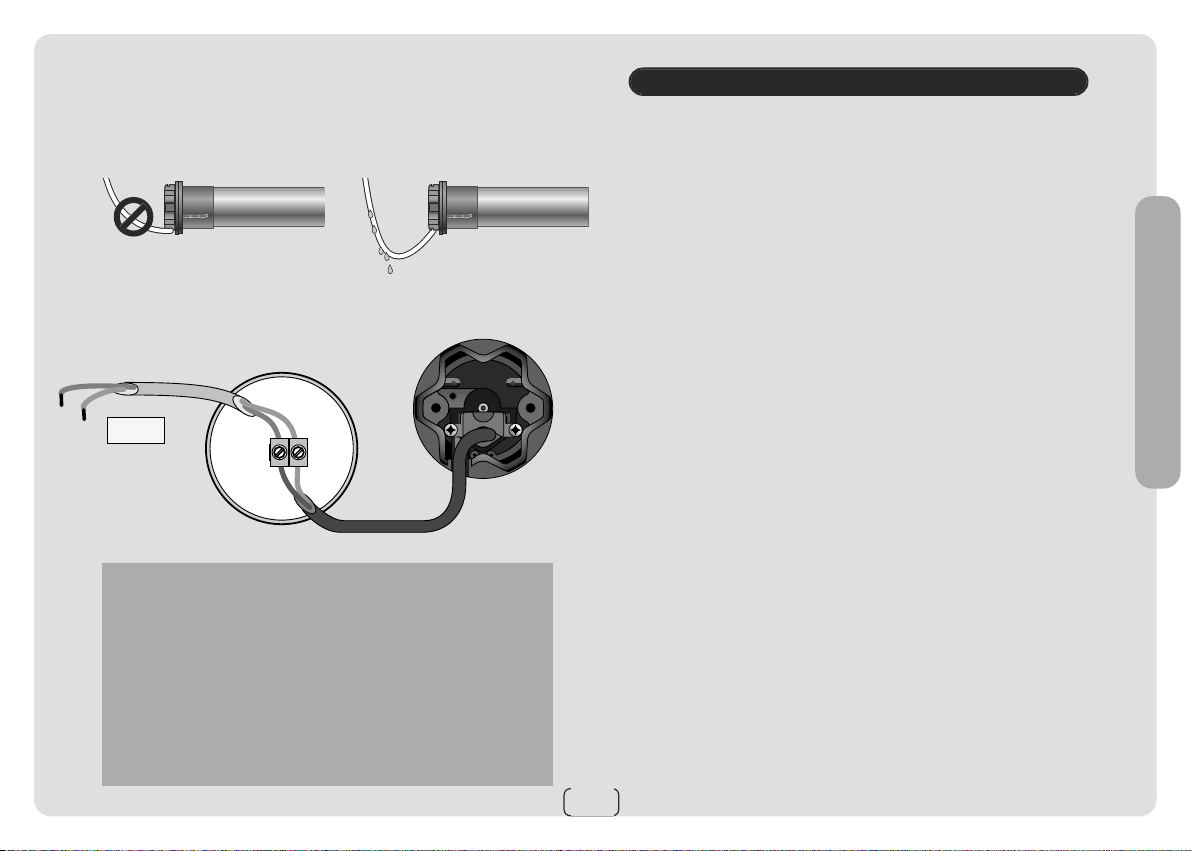

Principe de raccordement électrique du Kit de modernisation RADIO au secteur 230V-50Hz.

Le Kit de modernisation dispose d’une conception électrique «double isolation». Son raccordement sur le secteur 230 V peut être réalisé sans risque même en l’absence d’un conducteur de protection (fil de terre Jaune/Vert). Fréquence : 868-870 Mhz. Portée : 200 m en champ libre. 20 m à travers 2 murs porteurs. Mémoire : capacité de 12 émetteurs / moteur + 3 capteurs Pile de l’émetteur : 3V lithium (type CR2430)

Attention : afin d’être conforme à la norme NFC 15100, vous devez prévoir en amont, au niveau du tableau d’alimentation un dijoncteur différentiel 30 milliampères. L’ensemble des câbles apparents hors coffre doivent être installés dans un conduit (sous goulotte).

KIT DE MODERNISATION io

Page 21

Appui simultané

Bref va et vient

Mauvais sens

de rotation

du moteur

Réglages moteur

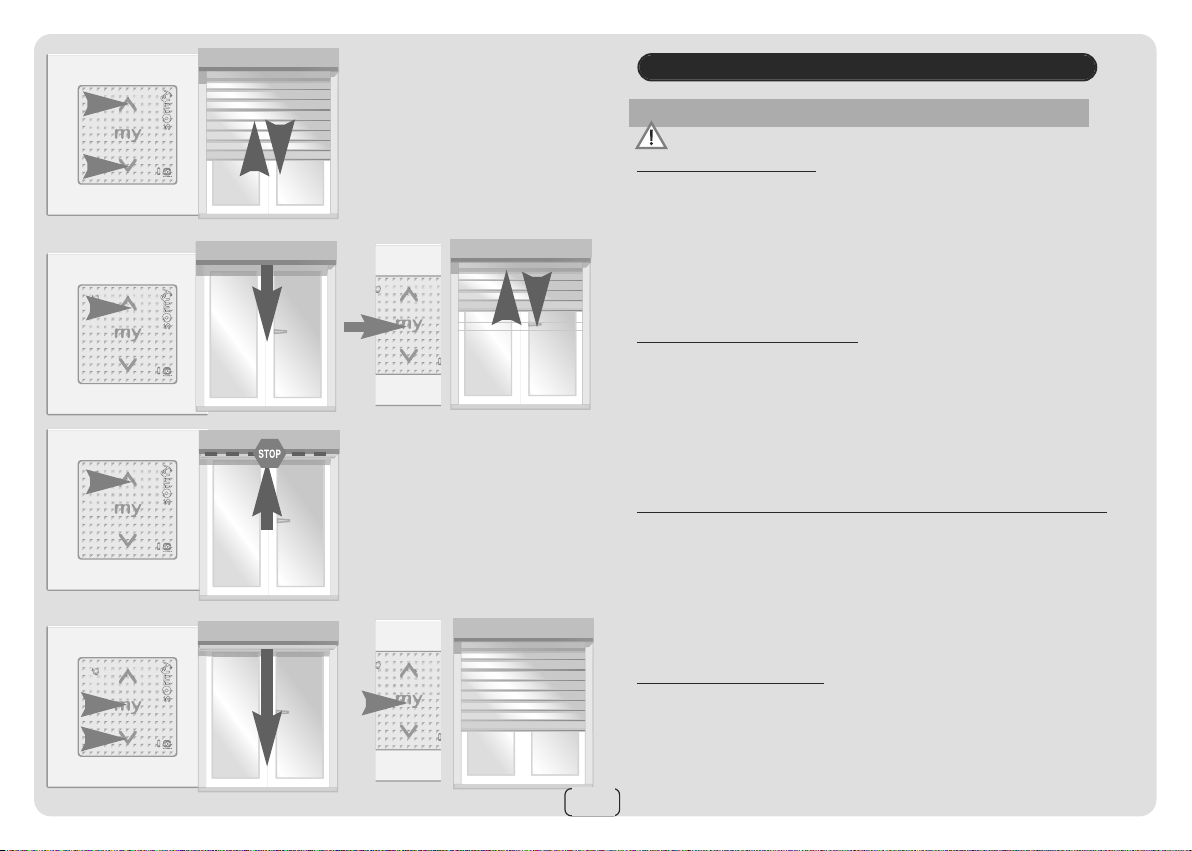

■ 1 seul moteur doit être sous tension

Ne pas régler en mode automatique

Pré-affecter l’émetteur : appui simultané sur “montée” et “descente”

●

jusqu’au va et vient du volet.

L’émetteur est pré-enregistré pour le réglage et fonctionne en mode “appui maintenu” (temps d’appui = temps de fonctionnement)

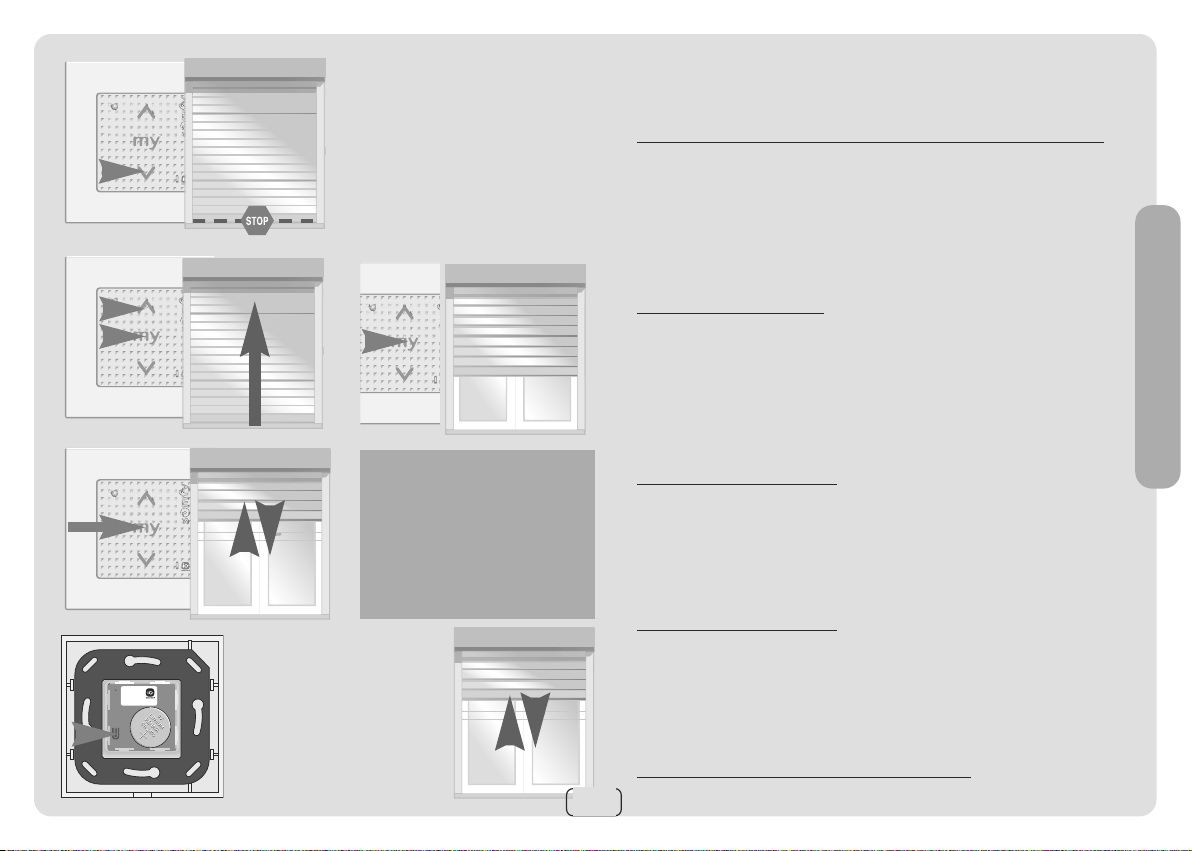

Vérifier le sens de rotation : appui sur “montée”.

●

Bref va et vient

Si le volet descend, modifier le sens de rotation par un appui sur “stop” jusqu’au va et vient.

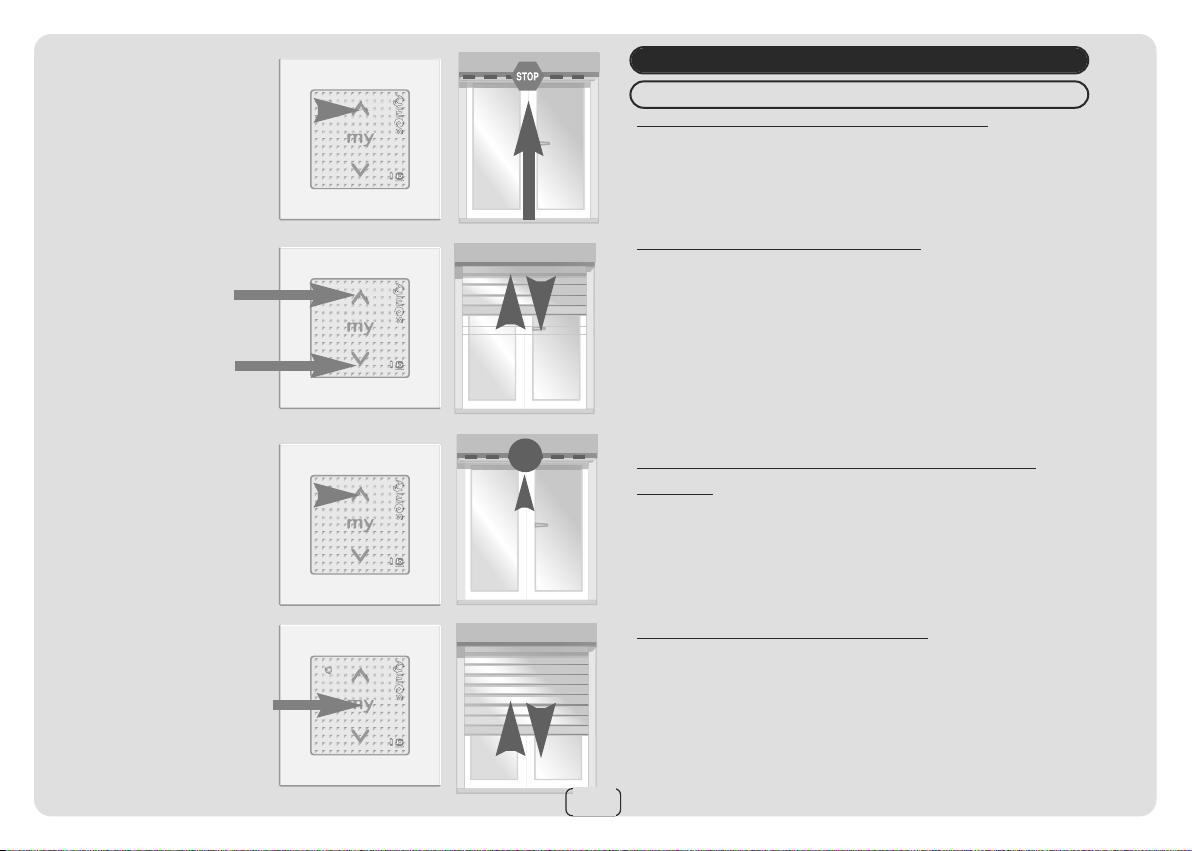

Placer le volet en position d’arrêt pour la fin de course haute.

●

Le volet est en position haute.

Appui simultané

Valider cette position : appui sur “stop” et “descente”,

●

puis sur “stop” lorsque le volet commence sa descente.

Page 22

Appui simultané

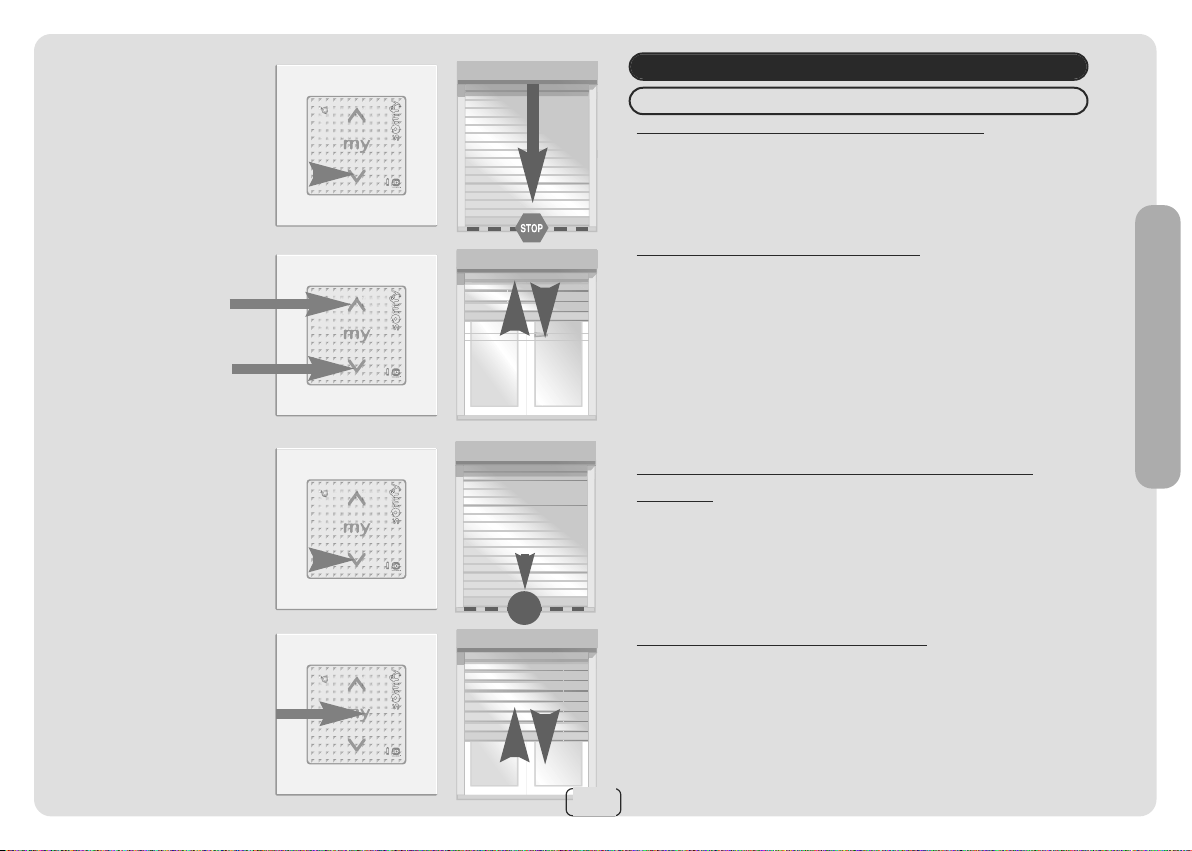

Placer le volet en position d’arrêt pour la fin de course basse.

●

Le volet est en position basse.

Valider cette position :

●

appui simultané sur “stop”et “montée”, puis sur “stop” lorsque le volet commence sa montée.

■ Avant d’enregistrer, sachez qu’une simple coupure

d’alimentation de 2 sec ré-initialise tous les réglages (sens de rotation

Bref va et vient

et fins de courses).

Bref va et vient

Enregistrer les réglages :

●

appui sur “stop” jusqu’au va et vient.

Le sens de rotation et les fins de courses sont enregistrés

Programmer l’émetteur :

●

appui sur le bouton de programmation situé au dos de l’émetteur jusqu’au va et vient.

L’émetteur fonctionne en mode « impulsionnel » (1 appui = 1 montée / descente totale)

Vérifier les positions d’arrêt haute et basse.

●

KIT DE MODERNISATION io

Page 23

Mémoriser ou Supprimer une position favorite

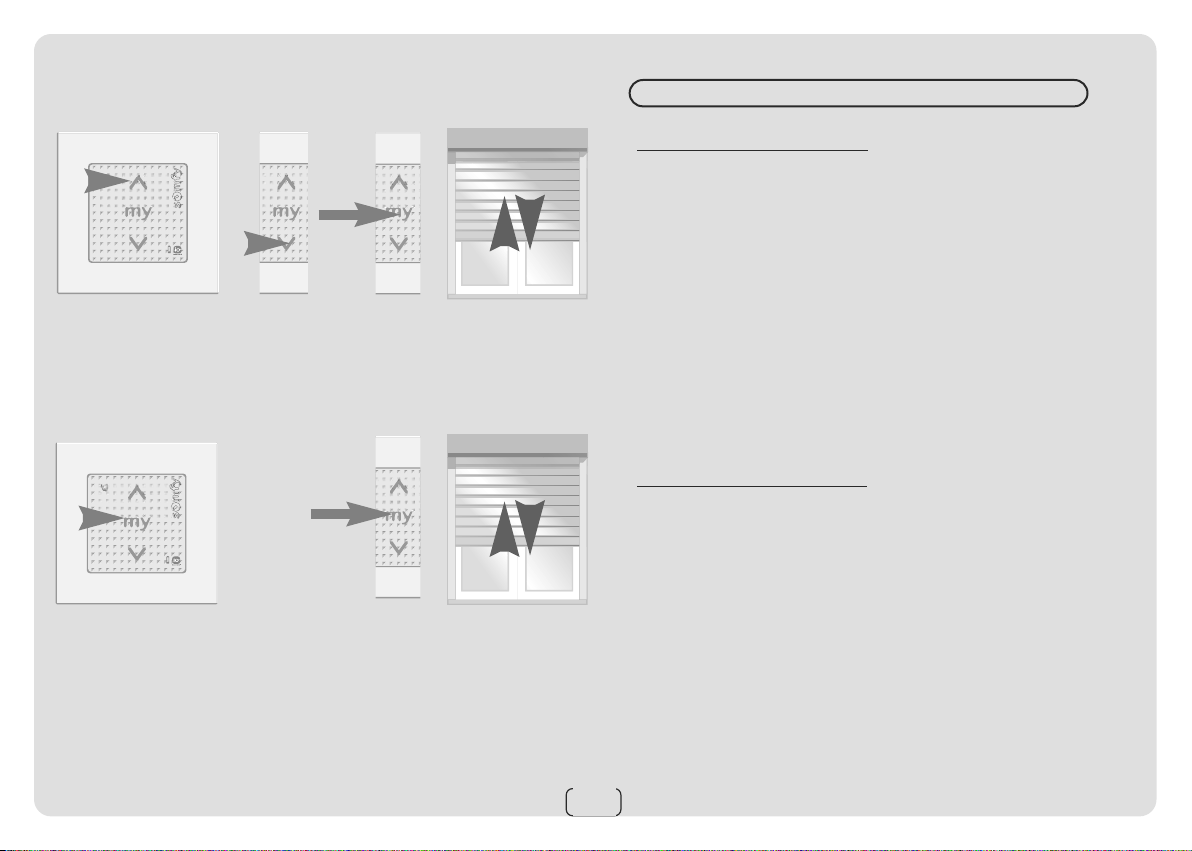

Mémoriser une position favorite

- Placer le volet à la nouvelle position souhaitée puis

appuyer sur “stop” jusqu’au va et vient du volet.

Pour appeler cette position, appuyer sur “stop”.

Bref va et vient

Supprimer une position favorite

- Placer le volet en position favorite puis appuyer sur “stop” jusqu’au va et vient du volet.

Bref va et vient

Page 24

Ajouter ou Supprimer un émetteur

Ajout

- Appuyer sur le bouton de programmation au dos de l’émetteur programmé

jusqu’au va et vient du

volet.

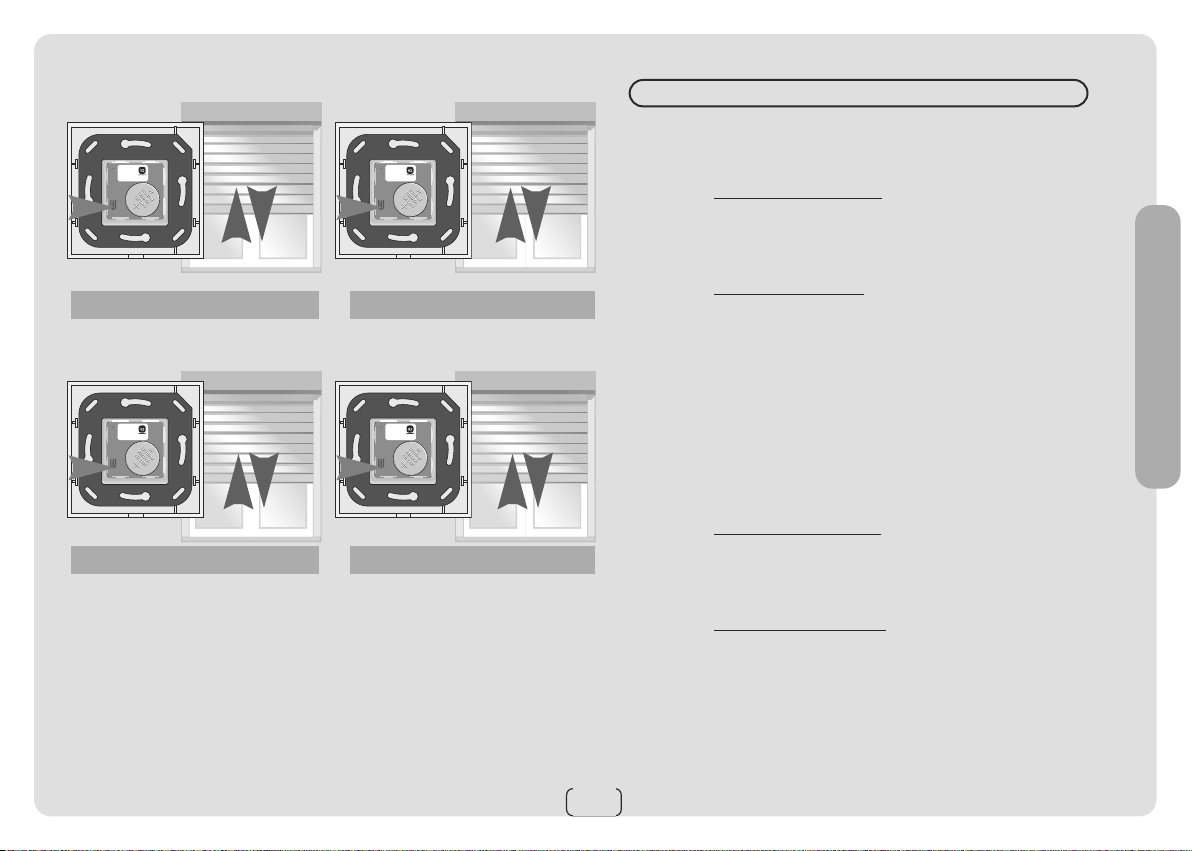

Bref va et vient

Emetteur programmé Emetteur à ajouter

Bref va et vient

Emetteur à conserver Emetteur à supprimer

Bref va et vient

- Appuyer sur le bouton de programmation au dos de l’émetteur à ajouter

Suppression

- Appuyer sur le bouton de programmation au dos de l’émetteur à conserver volet.

- Appuyer sur le bouton de programmation au dos de l’émetteur à supprimer volet.

jusqu’au va et vient du volet.

KIT DE MODERNISATION io

jusqu’au va et vient du

Page 25

Appui

simultané

Modifications

Ré-ajuster la fin de course haute

● Positionner le volet sur la fin de course haute.

Mettre le moteur en mode réglage :

●

appui simultané sur “montée” et “descente” jusqu’au va et vient du volet.

L’émetteur fonctionne en mode réglage “appui maintenu” (temps d’appui = temps de fonctionnement)

Bref va et vient

Ré-ajuster le volet à la nouvelle fin de course haute

●

souhaitée.

● Enregistrer la nouvelle fin de course : appui sur “stop” jusqu’au va et vient du volet.

Le réglage est finalisé. Le moteur fonctionne de nouveau en mode impulsionnel. (1 appui = 1 montée / descente totale)

Bref va et vient

Page 26

Appui

simultané

Modifications

Ré-ajuster la fin de course basse

● Positionner le volet sur la fin de course basse.

Mettre le moteur en mode réglage :

●

appui simultané sur “montée” et “descente” jusqu’au va et vient du volet.

L’émetteur fonctionne en mode réglage “appui maintenu” (temps d’appui = temps de fonctionnement)

Bref va et vient

KIT DE MODERNISATION io

Ré-ajuster le volet à la nouvelle fin de course basse

●

souhaitée.

● Enregistrer la nouvelle fin de course : appui sur “stop” jusqu’au va et vient du volet.

Le réglage est finalisé. Le moteur fonctionne de nouveau en mode impulsionnel. (1 appui = 1 montée / descente totale)

Bref va et vient

Page 27

Moteur

sous

tension

ère

coupure

2s mini

■

Remise

sous

tension

Le moteur doit réagir

par un mouvement de montée ou de descente de 5 secondes, sinon recommencer cette étape en respectant les temps donnés.

ère

réaction

de va-et-vient

ème

coupure

2s mini

ème

réaction

de va-et-vient

Moteur

sous

tension

Ré-initialiser le moteur (configuration sortie d’usine)

■

1 seul moteur doit être sous tension

ère

étape : la double coupure électrique

(1 alimentation entre 2 coupures) :

-Couper l’alimentation électrique du volet pendant 2 secondes.

-Remettre cette alimentation pendant 8 secondes.

-Couper à nouveau cette alimentation pendant 2 secondes.

-Remettre à nouveau l’alimentation du volet.

ème

étape : la déprogrammation

Appuyer sans relâcher sur le bouton de programmation jusqu’à ce que le volet produise 2 réactions distinctes

de va et vient.

L’émetteur est déprogrammé, le moteur est ré-initialisé : vous pouvez recommencer réglages et programmation.

0 sec 2 sec 5 sec

■

Cette ré-initialisation est possible à tout moment,

à condition que l’émetteur soit déjà programmé.

2 7

Page 28

Trucs et astuces: Vous êtes perdu ou avez commis une erreur?

Diagnostics

Réaliser 1

simple coupure (2 sec )

de l’alimentation moteur :

aucune réaction du volet va et vient du volet

Fins de courses

non programmées

Fins de courses

déjà programmées

Pré-affecter l’émetteur

Régler les 2 fins de courses

Programmer l’émetteur

Pré-affecter l’émetteur

Programmer l’émetteur

Sinon ré-initialisez le moteur…

…ou contactez votre service client Somfy

Service Clients : 0 820 374 374

0,09€ TTC/mn

io-homecontrol®repose sur une technologie avancée, sécurisée et sans-fil, facile à installer. Les produits io-homecontrol communiquent entre eux pour offrir plus de confort, de sécurité et d'économies d'énergie.

Rien ne fonctionne : - vérifier l’alimentation 230 V

- vérifier la programmation des émetteurs

- vérifier la pile de l’émetteur L’opérateur ne s’arrête pas en fin de course : vérifier si la couronne est entraînée en rotation par le tube et si les fins de courses sont réglés.

www.io-homecontrol.com

de leur apporter toutes modifications techniques que nous jugerons utiles.

Document non contractuel. Nous nous réservons le droit à tout moment, dans un souci constant d'évolution et d'amélioration de nos modèles,
