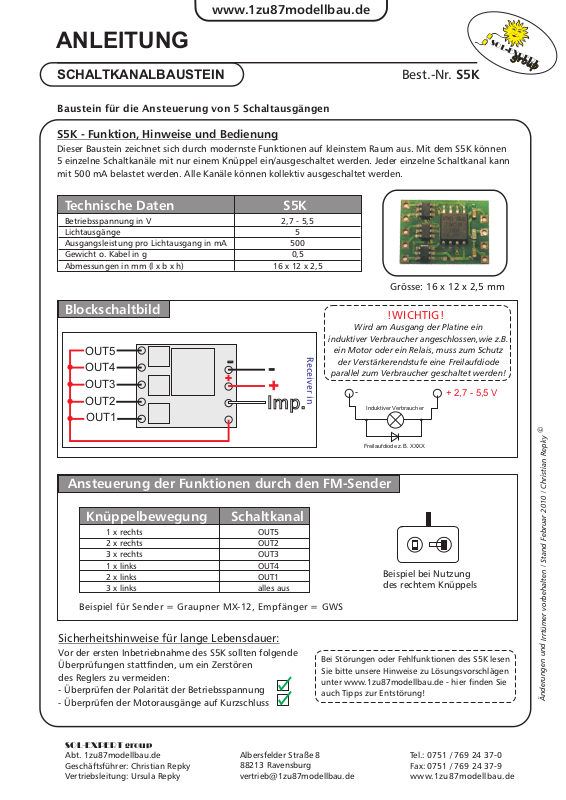

ANLEITUNG
SCHALTKANALBAUSTEIN
Best.-Nr. S5K
O -
Baustein für die Ansteuerung von 5 Schaltausgängen
S5K - Funktion, Hinweise und Bedienung
Dieser Baustein zeichnet sich durch modernste Funktionen auf kleinstem Raum aus. Mit dem S5K können
5 einzelne Schaltkanäle mit nur einem Knüppel ein/ausgeschaltet werden. Jeder einzelne Schaltkanal kann
mit 500 mA belastet werden. Alle Kanäle können kollektiv ausgeschaltet werden.
Technische Daten S5K
Betriebsspannung in V 2,7 - 5,5
Lichtausgänge 5
Ausgangsleistung pro Lichtausgang in mA 500
Gewicht o. Kabel in g 0,5
Abmessungen in mm (l x b x h) 16 x 12 x 2,5
Grösse: 16 x 12 x 2,5 mm
E
X
P
gr
ER
r
o
o
T
u
ug
p
p
Blockschaltbild
Wird am Ausgang der Platine ein
induktiver Verbraucher angeschlossen,wie z.B.
OUT5
OUT4
OUT3
OUT2
Best.-Nr. LFB
-
-
+
+
Imp.
ein Motor oder ein Relais, muss zum Schutz
Receiver in
der Verstärkerendstufe eine Freilaufdiode
parallel zum Verbraucher geschaltet werden!
-
Induktiver Verbraucher
OUT1
Freilaufdiode z.B. XXXX
Ansteuerung der Funktionen durch den FM-Sender
Knüppelbewegung Schaltkanal
1 x rechts OUT5
2 x rechts OUT2
3 x rechts OUT3
1 x links OUT4
2 x links OUT1
3 x links alles aus
!WICHTIG!
+ 2,7 - 5,5 V
Beispiel bei Nutzung
des rechtem Knüppels
©
yÄn
k
p
Re
a
i n
t
Chri
/
0
01
2 s
ar
u
r
b
e
d F
n
t
/ a
n
e
lt
Beispiel für Sender = Graupner MX-12, Empfänger = GWS
Sicherheitshinweise für lange Lebensdauer:
Vor der ersten Inbetriebnahme des S5K sollten folgende
Überprüfungen stattfinden, um ein Zerstören
des Reglers zu vermeiden:
- Überprüfen der Polarität der Betriebsspannung
- Überprüfen der Motorausgänge auf Kurzschluss
SOL-EXPERT group
Abt. 1zu87modellbau.de
Geschäftsführer: Christian Repky
Vertriebsleitung: Ursula Repky
Albersfelder Straße 8
88213 Ravensburg
vertrieb@1zu87modellbau.de
Bei Störungen oder Fehlfunktionen des S5K lesen
Sie bitte unsere Hinweise zu Lösungsvorschlägen
unter www.1zu87modellbau.de hier finden Sie
auch Tipps zur Entstörung!
Tel.: 0751 / 769 24 37-0
Fax: 0751 / 769 24 37-9
