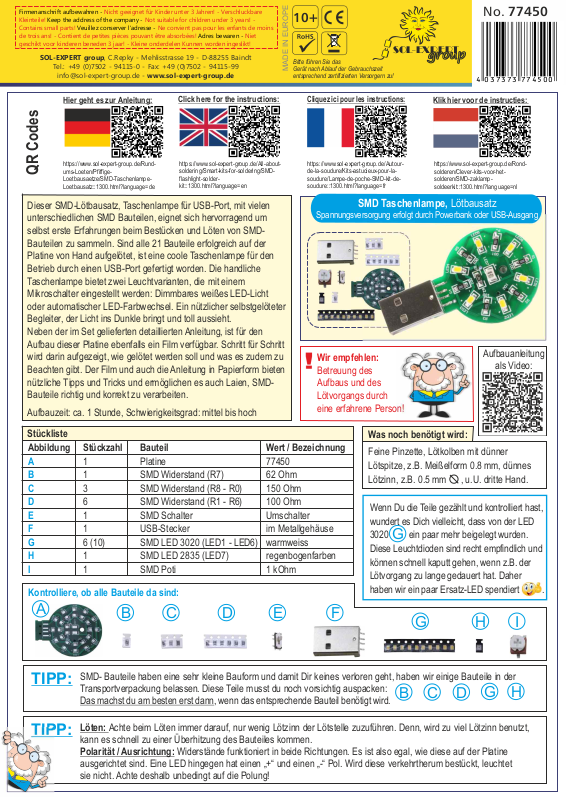

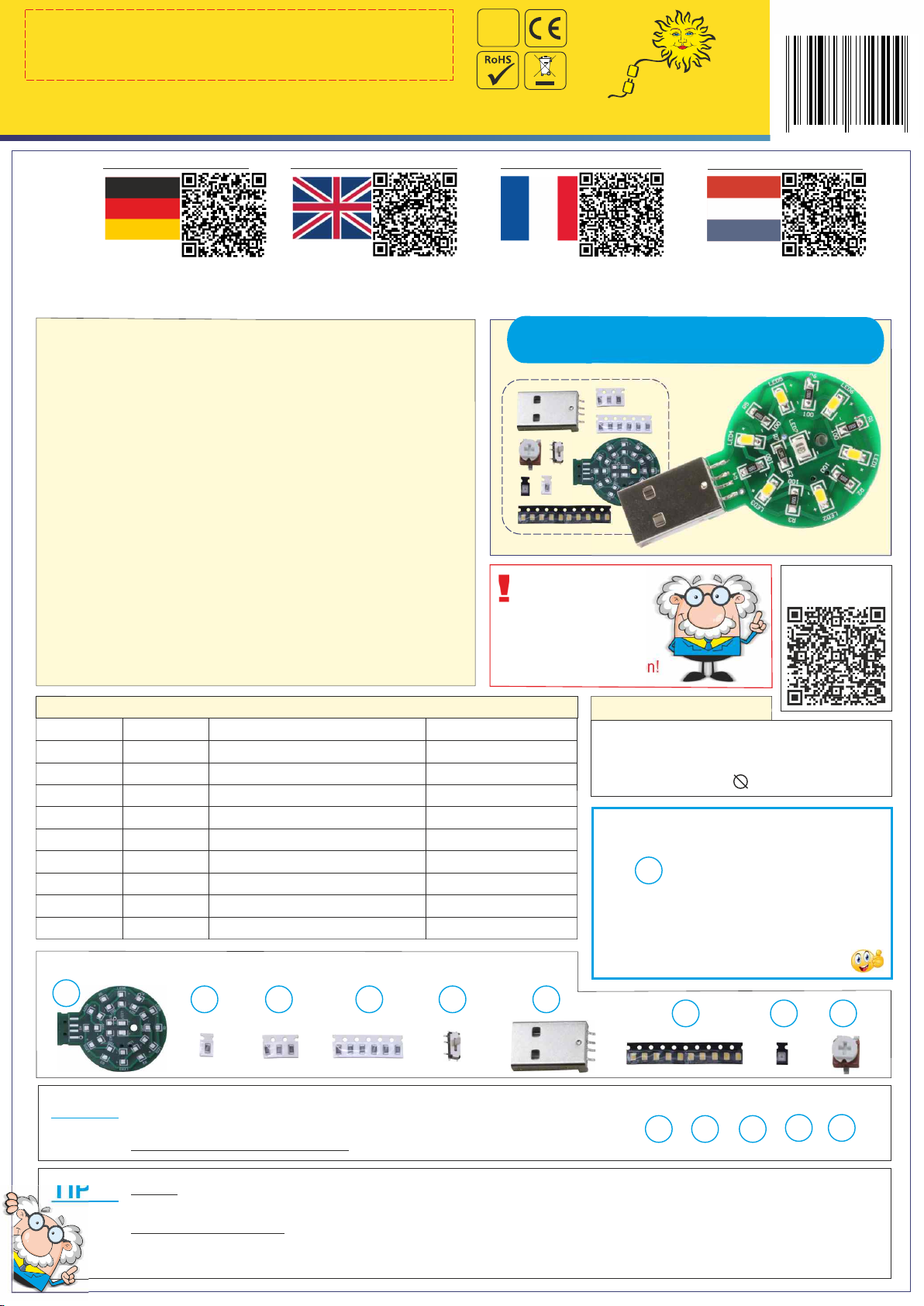

Page 1
Firmenanschrift aufbewahren - Nicht geeignet für Kinder unter 3 Jahren! - Verschluckbare
4 037 37 3 774 500
Kleinteile! Not suitable for children under 3 years! - Keep the address of the company -
Contains small parts! Ne convient pas pour les enfants de moins Veuillez conserver l'adresse -
de trois ans! - Contient de petites pièces pouvant être absorbées! Niet Adres bewaren -
geschikt voor kinderen beneden 3 jaar! - Kleine onderdelen Kunnen worden ingeslikt!
SOL-EXPERT group, C.Repky - Mehlisstrasse 19 - D-88255 Baindt
Tel.: +49 (0)7502 - 94115-0 - Fax: +49 (0)7502 - 94115-99
[email protected] - www.sol-expert-group.de
10+
Bitte führen Sie das
Gerät nach Ablauf der Gebrauchszeit
MADE IN EUROPE
entsprechend zertifizierten Versorgern zu!
SOL-EXPERT
group
group
No. 77450
Hier geht es zur Anleitung:
https://www.sol-expert-group.de/Rundums-Loeten/Pfiffige-
QR Codes
Loetbausaetze/SMD-TaschenlampeLoetbausatz::1300.html?language=de
Click here for the instructions:
https://www.sol-expert-group.de/All-aboutsoldering/Smart-kits-for-soldering/SMDflashlight-solderkit::1300.html?language=en
Dieser SMD-Lötbausatz, Taschenlampe für USB-Port, mit vielen
unterschiedlichen SMD Bauteilen, eignet sich hervorragend um
selbst erste Erfahrungen beim Bestücken und Löten von SMDBauteilen zu sammeln. Sind alle 21 Bauteile erfolgreich auf der
Platine von Hand aufgelötet, ist eine coole Taschenlampe für den
Betrieb durch einen USB-Port gefertigt worden. Die handliche
Taschenlampe bietet zwei Leuchtvarianten, die mit einem
Mikroschalter eingestellt werden: Dimmbares weißes LED-Licht
oder automatischer LED-Farbwechsel. Ein nützlicher selbstgelöteter
Begleiter, der Licht ins Dunkle bringt und toll aussieht.
Neben der im Set gelieferten detaillierten Anleitung, ist für den
Aufbau dieser Platine ebenfalls ein Film verfügbar. Schritt für Schritt
wird darin aufgezeigt, wie gelötet werden soll und was es zudem zu
Beachten gibt. Der Film und auch die Anleitung in Papierform bieten
nützliche Tipps und Tricks und ermöglichen es auch Laien, SMDBauteile richtig und korrekt zu verarbeiten.
Aufbauzeit: ca. 1 Stunde, Schwierigkeitsgrad: mittel bis hoch
Cliquez ici pour les instructions:
https://www.sol-expert-group.de/Autourde-la-soudure/Kits-astucieux-pour-lasoudure/Lampe-de-poche-SMD-kit-desoudure::1300.html?language=fr
Klik hier voor de instructies:
https://www.sol-expert-group.de/Rondsolderen/Clever-kits-voor-hetsolderen/SMD-zaklampsoldeerkit::1300.html?language=nl
SMD Taschenlampe, Lötbausatz
Spannungsversorgung erfolgt durch Powerbank oder USB-Ausgang
Wir empfehlen:
Betreuung des
Aufbaus und des
Lötvorgangs durch
eine erfahrene Person!
Aufbauanleitung
als Video:
Stückliste
Abbildung Stückzahl Bauteil Wert / Bezeichnung
A 1 Platine 77450
B 1 SMD Widerstand (R7) 62 Ohm
C 3 SMD Widerstand (R8 - R0) 150 Ohm
D 6 SMD Widerstand (R1 - R6) 100 Ohm
E 1 SMD Schalter Umschalter
F 1 USB-Stecker im Metallgehäuse
G 6 (10) SMD LED 3020 (LED1 - LED6) warmweiss
H 1 SMD LED 2835 (LED7) regenbogenfarben
I 1 SMD Poti 1 kOhm
Kontrolliere, ob alle Bauteile da sind:
A
TIPP:
SMD- Bauteile haben eine sehr kleine Bauform und damit Dir keines verloren geht, haben wir einige Bauteile in der
B
E
F
Transportverpackung belassen. Diese Teile musst du noch vorsichtig auspacken:
Das machst du am besten erst dann, wenn das entsprechende Bauteil benötigt wird.
Was noch benötigt wird:
Feine Pinzette, Lötkolben mit dünner
Lötspitze, z.B. Meißelform 0.8 mm, dünnes
Lötzinn, z.B. 0.5 mm , u.U. dritte Hand.
Wenn Du die Teile gezählt und kontrolliert hast,
wundert es Dich vielleicht, dass von der LED
3020 ein paar mehr beigelegt wurden.
G
Diese Leuchtdioden sind recht empfindlich und
können schnell kaputt gehen, wenn z.B. der
Lötvorgang zu lange gedauert hat. Daher
haben wir ein paar Ersatz-LED spendiert .
G
BCCDD
H
G
I
H
TIPP:
Löten: Achte beim Löten immer darauf, nur wenig Lötzinn der Lötstelle zuzuführen. Denn, wird zu viel Lötzinn benutzt,
kann es schnell zu einer Überhitzung des Bauteiles kommen.
Polarität / Ausrichtung: Widerstände funktioniert in beide Richtungen. Es ist also egal, wie diese auf der Platine
ausgerichtet sind. Eine LED hingegen hat einen „+“ und einen „-“ Pol. Wird diese verkehrtherum bestückt, leuchtet
sie nicht. Achte deshalb unbedingt auf die Polung!
Page 2
UMWELTHINWEISE
Generell: Bitte führe die Platine nach Ablauf der Gebrauchszeit entsprechend zertifizierten Entsorgern zu. Diese sorgen dafür, dass die
Platine gemäß den gesetzlichen Richtlinien entsorgt wird. Damit schonst Du die Umwelt und trägst einen wertvollen Teil zum aktiven
Umweltschutz bei.
WICHTIGE SICHERHEITSHINWEISE
Bewahre diese Bedienungsanleitung für den späteren Gebrauch sicher auf! Sie enthält wichtige Informationen.
Der Bausatz ist lediglich für den USB-Betrieb vorgesehen. Schließe den Bausatz niemals an 230 V Netzspannung an!
Es besteht absolute Lebensgefahr!
Beim Löten werden der Lötkolben, das Lötzinn und auch die Bauteile, die gelötet werden, sehr heiß. Sei deshalb
besonders vorsichtig!
Verwende beim Löten immer eine Lötunterlage! Das verhindert das Wegrutschen der Bauteile und der Platine.
Um den Lötkolben während des Aufbaus sicher aufzubewahren, empfehlen wir einen Lötkolbenständer.

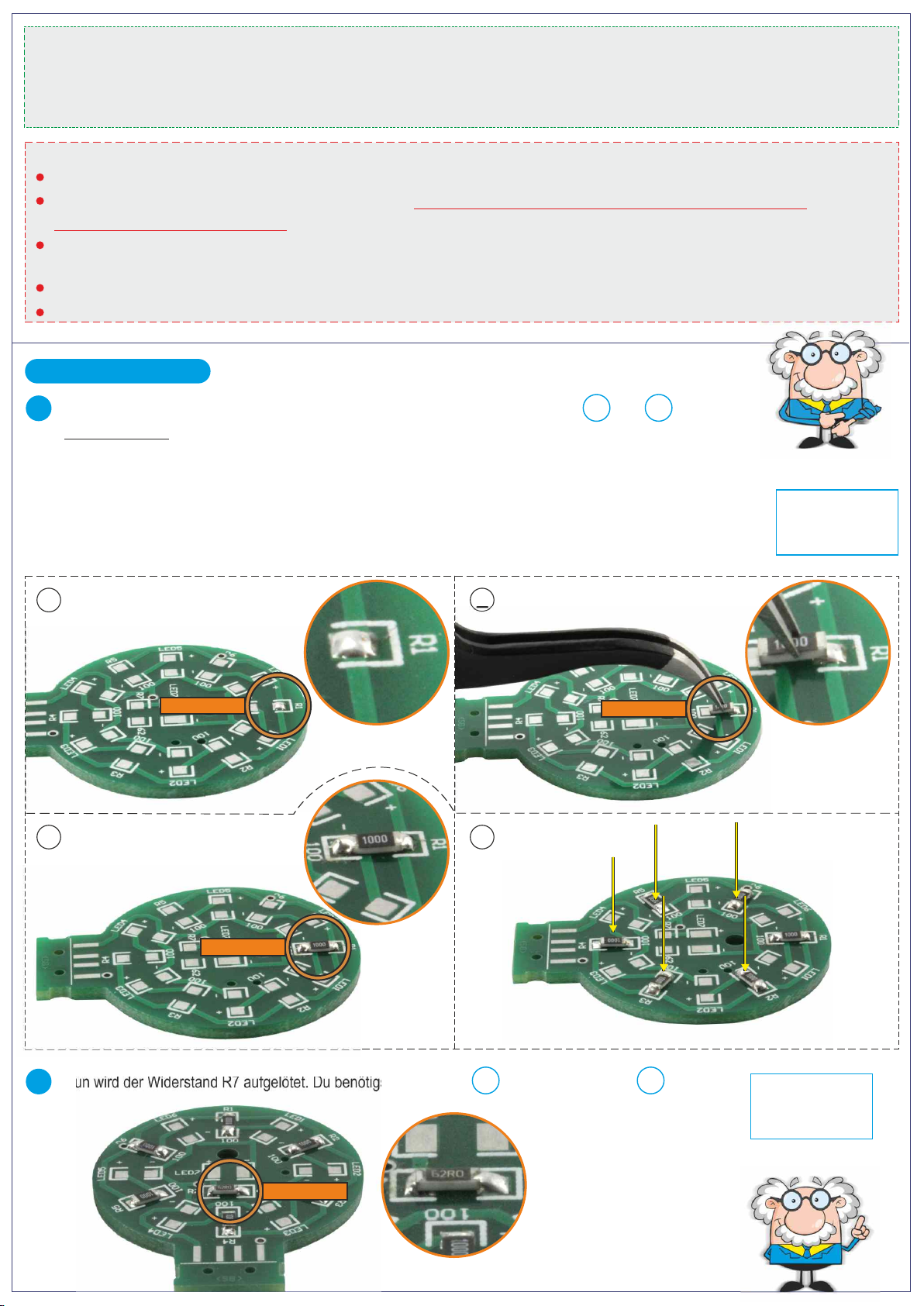

BAUANLEITUNG
A
Zuerst werden die Widerstände R1 - R6 aufgelötet. Dafür benötigst Du die Bauteile und .
So wird gelötet:
1. Auf das Lötpad für den Widerstand R1 wird etwas Lötzinn aufgebracht (Bild 1).
2. Mit der Pinzette nun den Widerstand sanft auf das Lötpad drücken und das bereits aufgebrachte Lötzinn
nochmals kurz erhitzen. Das Bauteil taucht nun in das Lötzinn hinein und verbindet sich dadurch mit dem Lötpad.
3. Löte den gegenüberliegenden Kontakt mit etwas Lötzinn auf dem zweiten Lötpad fest.
4. Du kannst nun nach Bedarf das erste Lötpad nochmals mit ein klein wenig Lötzinn nachlöten.
4. Löte nun die restlichen Widerstände R2 - R6 auf.
A
D
Die Polarität
muss nicht
beachtet werden.
1
2
3 4
Nun wird der Widerstand R7 aufgelötet. Du benötigst das Bauteil: Gelötet wird wie bei .
B
B
A
Die Polarität
muss nicht
beachtet werden.
Page 3

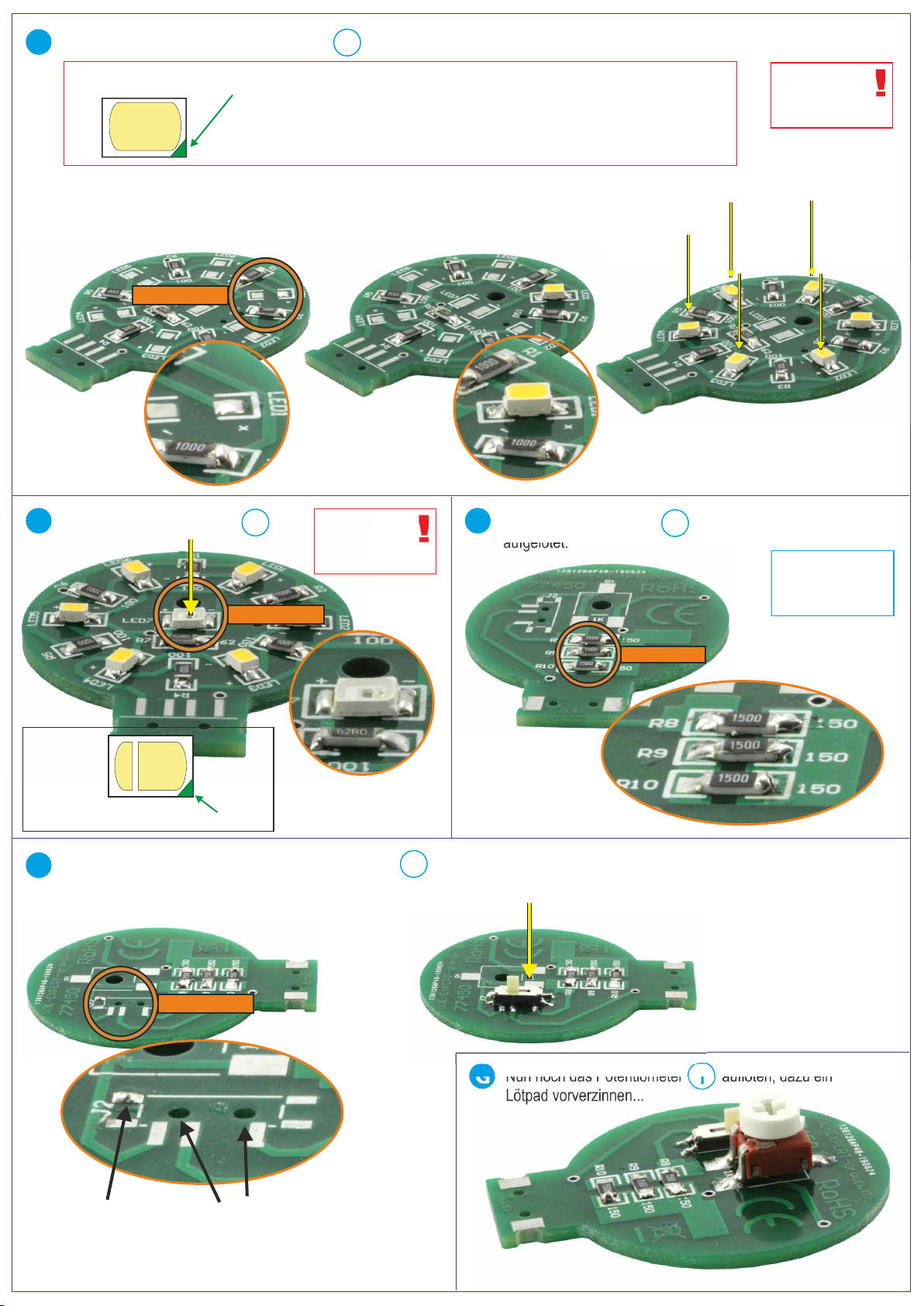

Löte jetzt die weißen LED‘s auf die Platine:
C
G
LED 3020
+
-
Am Gehäuserand der LED ist an einer Auf dieser Ecke eine Einkerbung.
Seite befindet sich der Minus-Pol. Der Minus-Pol wird auf dem Lötpad mit
der Bezeichnung „-“ angelötet.
WICHTIG!
Die LEDs werden wie die Widerstände gelötet. Lötpad mit Lötzinn benetzen - LED auf den Lötpads ausrichten und benetztes
Lötpad nochmals erhitzen - zweiten Kontakt auflöten und bei Bedarf erstes Lötpad nachlöten.
D
Es folgt die Rainbow-LED7:
H
Die Polarität
der LED muss
beachtet werden.
E
Die Widerstände R8-R10 werden auf der Rückseite
aufgelötet.
C
Die Polarität
der LED muss
beachtet werden.
Die Polarität
muss nicht
beachtet werden.
+
Pluspol
F
+
Einkerbung!
Der Schiebeschalter wird montiert und gelötet. Bauteil . Wie immer wird ein Lötpad vorgelötet. Das Bauteil wird ausgerichtet
(die zwei kleinen Nasen schlüpfen in die Aussparungen der Platine) und dann werden die restlichen Anschlüsse verlötet.
Minuspol
-
-
E
Nun noch das Potentiometer auflöten, dazu ein
G
Lötpad vorverzinnen...
I
Vorgelötetes
Lötpad
Aussparungen
für den Schalter
Page 4
H

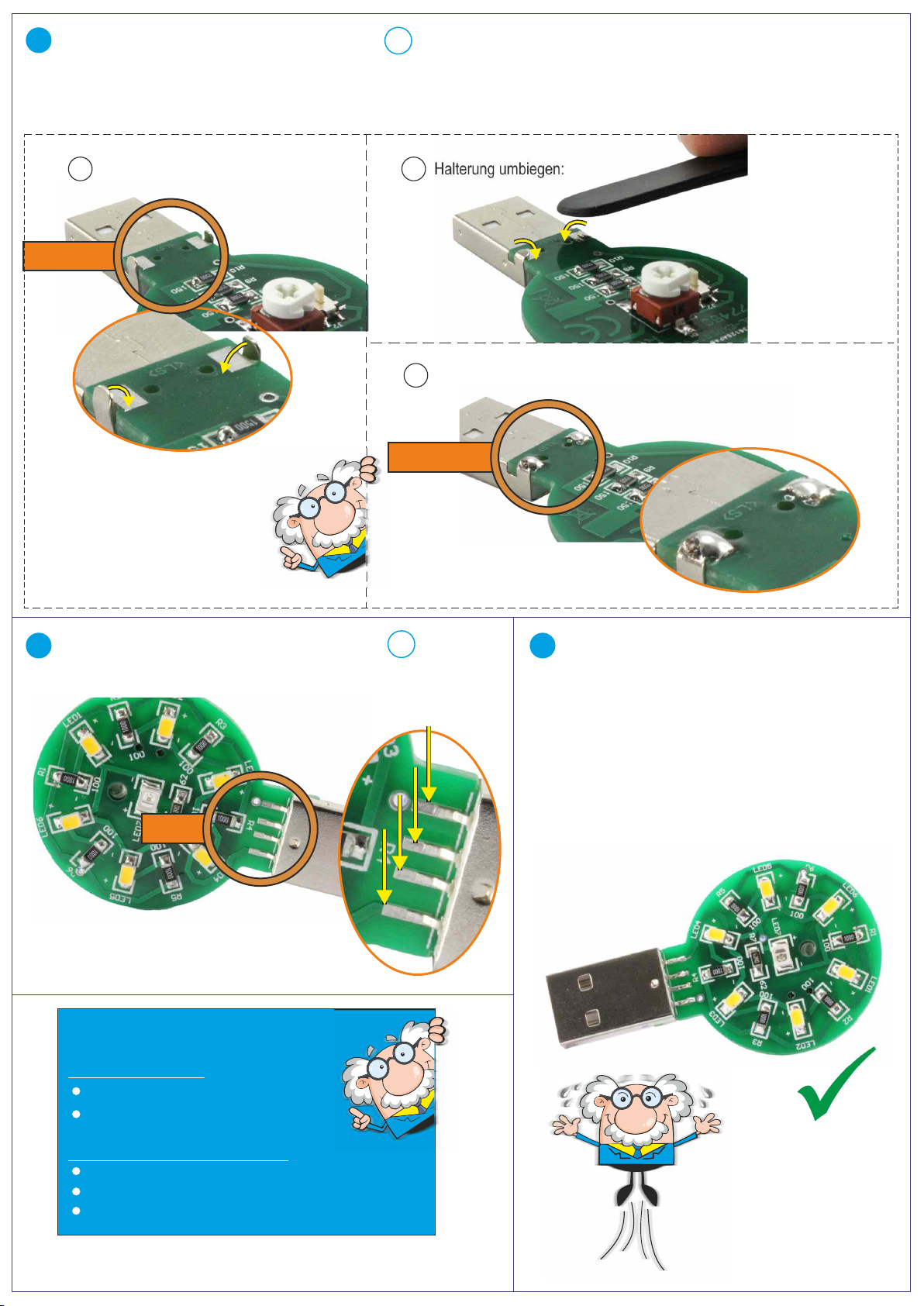

Die Montage des USB-Steckers auf der Rückseite:
Lege die Platine mit der Vorderseite auf den USB-Stecker und biege die Halterungen nach innen auf die Platinenoberfläche.
Das Umbiegen kannst Du z.B. mit dem Griff Deiner Pinzette oder einer kleinen Zange machen. Die auf die Platine gebogenen
Halterungen werden dann mit der Platine verlötet.
F
Platine einlegen:
1
Halterung umbiegen:
2
Umgebogene Halterungen auflöten:
3
I J
Die Montage des USB-Steckers auf der Vorderseite .
Es werden noch die 4 Anschlüsse auf der Platine aufgelötet - fertig.
FEHLERSUCHE:
Keine LED leuchtet:
Powerbank / USB-Port überprüfen
USB-Lötanschlüsse überprüfen
F
Schaue Dir nun alle Lötstellen nochmals genau
an. Es ist keine Schande dazu eine Lupe zu
benutzten, wenn Du eine hast.
Wenn Du der Meinung bist, alles sieht gut aus,
kommt die Probe. Stecke nun die fertig gelötete
SMD-Taschenlampe in eine Powerbank oder
einen USB-Ausgang. Je nach Schalterstellung
sollte nun die Rainbow-LED oder die 6 weißen
LEDs leuchten. Mit dem Potentiometer (Poti)
kannst du die Helligkeit der weißen LED dimmen.
Eine einzelne LED leuchtet nicht:
Lötstellen kontrollieren
Polung kontrollieren
Ggf. LED ablöten, umdrehen oder eine neue auflöten
Änderungen und Irrtümer vorbehalten -
August
2019
/ Christian
Repky
©
