Fahrtregler 105

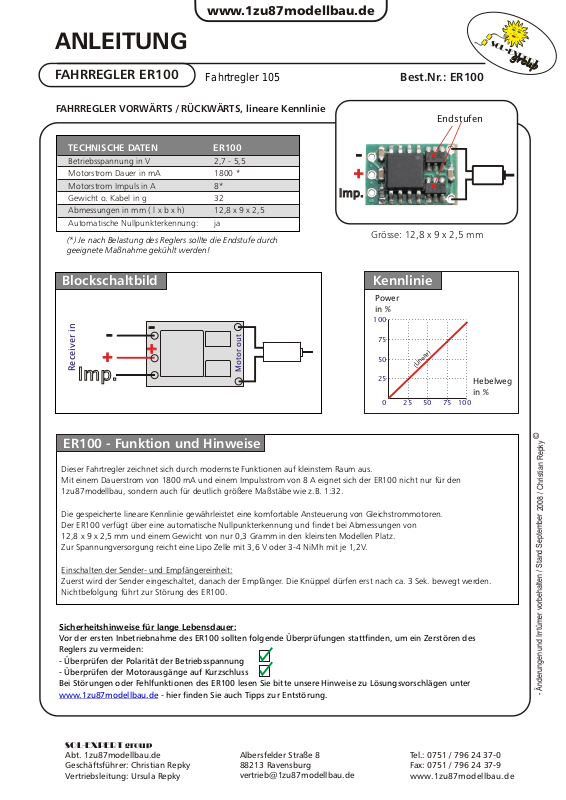

ANLEITUNG
FAHRREGLER ER100
FAHRREGLER VORWÄRTS / RÜCKWÄRTS, lineare Kennlinie
Best.Nr.: ER100
Endstufen
S
L E
XO - PE
g
r
R
o
o
T
u
ug
p
pr
TECHNISCHE DATEN ER100
Betriebsspannung in V 2,7 - 5,5
Motorstrom Dauer in mA 1800 *
Motorstrom Impuls in A 8*
Gewicht o. Kabel in g 32
Abmessungen in mm ( l x b x h) 12,8 x 9 x 2,5
Automatische Nullpunkterkennung: ja
(*) Je nach Belastung des Reglers sollte die Endstufe durch
geeignete Maßnahme gekühlt werden!
Blockschaltbild
-
-
+
+
Receiver in
Motor out
Imp.
-
+
Imp.
Grösse: 12,8 x 9 x 2,5 mm
Kennlinie
Power
in %
100
75
50
25
0
r)
(Linea
Hebelweg
in %
5025 75 100
ER100 - Funktion und Hinweise
Dieser Fahrtregler zeichnet sich durch modernste Funktionen auf kleinstem Raum aus.
Mit einem Dauerstrom von 1800 mA und einem Impulsstrom von 8 A eignet sich der ER100 nicht nur für den
1zu87modellbau, sondern auch für deutlich größere Maßstäbe wie z.B. 1:32.
Die gespeicherte lineare Kennlinie gewährleistet eine komfortable Ansteuerung von Gleichstrommotoren.
Der ER100 verfügt über eine automatische Nullpunkterkennung und findet bei Abmessungen von
12,8 x 9 x 2,5 mm und einem Gewicht von nur 0,3 Gramm in den kleinsten Modellen Platz.
Zur Spannungversorgung reicht eine Lipo Zelle mit 3,6 V oder 3-4 NiMh mit je 1,2V.
Einschalten der Sender- und Empfängereinheit:
Zuerst wird der Sender eingeschaltet, danach der Empfänger. Die Knüppel dürfen erst nach ca. 3 Sek. bewegt werden.
Nichtbefolgung führt zur Störung des ER100.
Sicherheitshinweise für lange Lebensdauer:
Vor der ersten Inbetriebnahme des ER100 sollten folgende Überprüfungen stattfinden, um ein Zerstören des
Reglers zu vermeiden:
- Überprüfen der Polarität der Betriebsspannung
- Überprüfen der Motorausgänge auf Kurzschluss
Bei Störungen oder Fehlfunktionen des ER100 lesen Sie bitte unsere Hinweise zu Lösungsvorschlägen unter
hier finden Sie auch Tipps zur Entstörung.www.1zu87modellbau.de -
©
