ANLEITUNG
www.1zu87modellbau.de
Bausatz UNIVERSALANTRIEB POWER G50
Mit Metallgetriebe G50, Spannungsbereich 0,3 – 6 Volt / 30 – 400 U/m
Anwendungsbeispiele: Antrieb für 1:43 Fahrzeuge, kraftvolle Winden, Kettenantriebe, usw.
Montagezubehör (nicht im Lieferumfang
enthalten): Kleiner Schraubendreher,
Imbusschlüssel (Imbus 0,9 mm)
Aufbau des Getriebes
1
Menge
1 Getriebemotor G50
1 Kegelrad m= 0,5 / z = 15
1 Motorglocke
2 Flachkopfschraube M1.6 x 6
1 Gewindestift M2 x 2
Montage der Motorseite
Benötigte Bauteile:
Bezeichnung
flache Seite
der Achse
„oben“
Best.-Nr. 88150
Durchführung
für
Gewindestift
Bohrung für
Gewindestift
Vor der Montage der Motorglocke, muss die flache Seite der
Achse des Motors, (wie im Bild dargestellt) in die richtige
Position gebracht werden. Die Lage der Achse kann durch das
Drehen der Stahlzahnrädern im Getriebe verändert werden.
Ist die Achse korrekt ausgerichtet, wird die Motorglocke mit
2 Schrauben (M1.6 x 6 mm) mit dem Getriebe verschraubt.
Es ist dabei darauf zu achten, dass die Durchführung für den
Gewindestift zur flachen Achseseite hin ausgerichtet ist. Nun das
Kegelzahnrad bis zum Anschlag auf die Achse stecken. Die Bohrung
für den Gewindestift liegt über der flachen Achsseite. Den Gewindestift
mit einem Imbusschlüssel eindrehen und mit leichtem Druck fixieren.
2
Montage des Achsgehäuses
Benötigte Bauteile:
Menge
Bezeichnung
2 Kugellager 3 x 6 x 2,5
1 Kegelrad m = 0,5 / z = 15
1 Achsgehäuse
1 Achse, Durchmesser: 3 mm
Einkerbung
1 Gewindestift M2 x 2
Motorglocke
Gewindestift
Achswelle
M1.6 x 6
Achs-
gehäuse
Bohrung für
Gewindestift
Kegel-
Zahnrad
©
Kegel-
Zahnrad
Das Kegelzahnrad wird in das Achsgehäuse eingelegt. Dann die Achswelle durch das Kegelzahnrad
hindurchführen. Achtung: Die Einkerbung auf der Achse muss mit der Bohrung im Kegelzahnrad
übereinstimmen.
SOL-EXPERT group
Abt. 1zu87modellbau.de
Geschäftsführer: Christian Repky
Mehlisstrasse 19
88255 Baindt
Tel.: 07502 - 941150
Fax: 07502 - 94115-99
info@sol-expert-group.de
www.sol-expert-group.de
Änderungen und Irrtümer vorbehalten / Stand Februar 2020 / Christian Repky

ANLEITUNG
www.1zu87modellbau.de
Bausatz UNIVERSALANTRIEB POWER G50
Mit Metallgetriebe G50, Spannungsbereich 0,3 – 6 Volt / 30 – 400 U/m

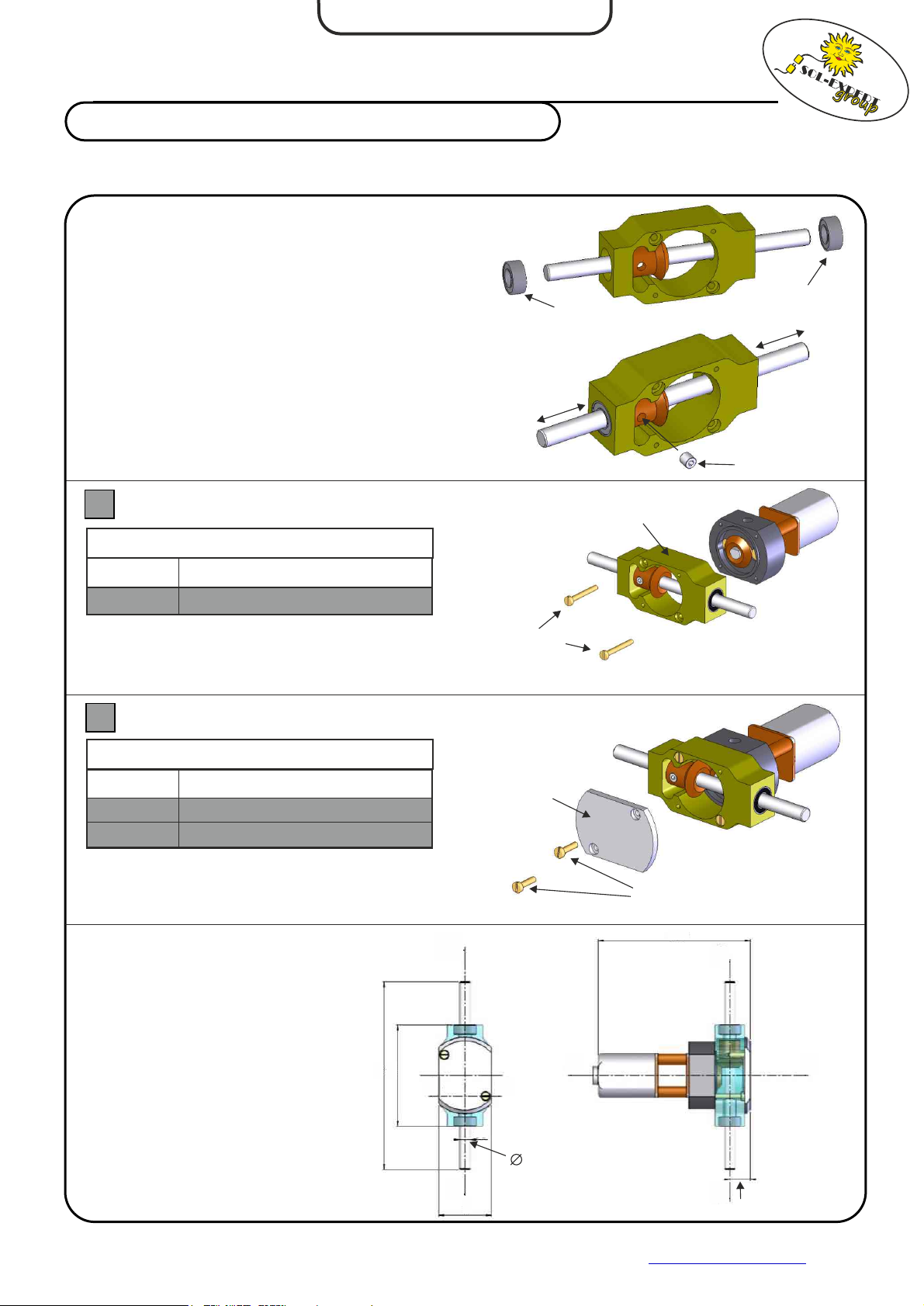

Nun werden von beiden Seiten die Kugellager mit
nur leichtem Druck auf die Welle aufgeschoben.
Sollte dies schwergängig sein, können die Enden
der Achse mit sehr feinem Schmirgelpapier
aufpoliert werden.
Nach dem Ausrichten der Achse wird das
Kegelzahnrad mit dem Gewindestift auf der Achse
fixiert. Schleift der Gewindestift im Gehäuse, greift
der Gewindestift nicht sauber in die Einkerbung der
Achse ein. Dann Gewindestift lösen und Zahnrad
neu ausrichten.
3
Anflanschen des Achsgehäuses
Benötigte Bauteile:
Menge
Bezeichnung
Kugellager
Ausrichtung
Best.-Nr. 88150
Kugellager
Gewindestift
beachten!
2 Flachkopfschraube M1.2 x 10
Mittels 2 Schrauben (M1.2 x 10 mm) wird das
M1.2 x 10
Achsgehäuse mit der Motoreinheit verschraubt. Unbedingt die Ausrichtung des Achsgehäuses beachten!
4
Schließen der Einheit
Benötigte Bauteile:
Menge
Bezeichnung
Deckel
1 Deckel
2 Flachkopfschraube M1.2 x 5
Mit den 2 verbleibenden Schrauben (M1.2 x 5 mm)
wird der Deckel mit der Motoreinheit verschraubt.
M1.2 x 5
40,69
Abmessungen in mm:
©
SOL-EXPERT group
Abt. 1zu87modellbau.de
Geschäftsführer: Christian Repky
50
27
Mehlisstrasse 19
88255 Baindt
Tel.: 07502 - 941150
14
Änderungen und Irrtümer vorbehalten / Stand Februar 2020 / Christian Repky
3
5,50
