ASPIRADOR CON / SIN BOLSA INSTRUCCIONES DE USO
VACUUM CLEANER WITH / WITHOUT BAG INSTRUCTIONS FOR USE
ASPIRATEUR AVEC / SANS SAC MODE D’EMPLOI
STAUBSAUGER MIT / OHNE STAUBBEUTEL GEBRAUCHSANLEITUNG
ASPIRADOR COM/SEM SACO INSTRUÇÕES DE USO
ASPIRAPOLVERE CON E SENZA SACCHETTO ISTRUZIONI PER L’USO
STOFZUIGER MET / ZONDER ZAK GEBRUIKSAANWIJZING
VYSAVAČ S / BEZ PYTLÍKA NÁVOD K POUZITÍ
ODKURZACZ WORKOWY / BEZWORKOWY INSTRUCJA OBSLUGI
VYSÁVAČ S / BEZ VRECÚŠKA NÁVOD NA POUZITIU
PORZSÁKOS / PORZSÁK NÉLKÜLI PORSZÍVÓ HASNÁLATI UTASÍTÁS
ПРАХОСМУКАЧКА С / БЕЗ ТОРБИЧКА инструкция за употреба
USISAVAČ S ILI BEZ VREĆICE UPUTE ZA UPOTREBU
Solac is a registered Trade Mark4/06
5-10 • ESPAÑOL
11-15 • ENGLISH
16-21 • FRANÇAIS
22-27 • DEUTSCH
28-33 • PORTUGUÊS
34-39 • ITALIANO
40-45 • NEDERLANDS
46-50 • ČESKY
51-56 • POLSKA
57-61 • SLOVENSKY
62-67 • MAGYAR
68-73 • българск
74-78 • HRVATSKA
79-83 • ROMANA
2
3
21
18
25
22
1
MAX
20
19
23
26
4
16
6
24
15
5
7
13
8
14
17
9
10
11
27
12
Fig.1
Fig.2
Fig.3
Fig.4Fig.5Fig.6
MAX
Fig.7
Fig.8
Click
Fig.10Fig.11
Fig.13Fig.14
Fig.9
Fig.12
Fig.15
AX
M
Fig.16
Click
• ESPAÑOL
ATENCIÓN
• Lea estas instrucciones antes de poner en marcha el aparato. Consérvelas
para futuras consultas.
• Compruebe que los datos de voltaje y frecuencia indicados en la placa de
características del aspirador coincide con los de la red eléctrica con el fin
de evitar daños en el aparato.
• IMPORTANTE: Nunca utilice el aspirador sin el depósito contenedor de
polvo (13) y los filtros (12, 17, 18, 19, 21) debidamente colocados.
• IMPORTANTE: Para el mantenimiento de la capacidad de aspiración del apa-
rato, aconsejamos el vaciado del depósito (13) y la limpieza del filtro HEPA del
depósito recogepolvo (18) y de su filtro protector (19) después de cada uso.
También aconsejamos verificar periódicamente el estado del filtro de salida de
aire del depósito (21) y el filtro protector del motor (17). Véase los apartados
“limpieza depósito recogepolvo” y “limpieza de filtros”. El depósito recogepolvo
(13) saturado o los filtros obstruidos disminuyen la capacidad de aspiración del
aparato, existiendo el riesgo de sobrecalentamiento del aspirador, originando
su desconexión por parte del limitador de temperatura.
• Nunca lave los filtros en la lavadora.
• No aspire nunca ceniza encendida, cigarrillos, astillas u objetos puntiagudos,
suciedad húmeda, ni líquidos.
• Desenchufe siempre su aspirador después de su uso y antes de limpiar el aparato o cambiar los filtros, y hágalo siempre tirando de la clavija, no del cordón.
• Mantenga su aspirador alejado de focos de calor.
• No tire del cordón con fuerza y nunca más de la marca de color (roja) que
indica el final del cable.
• Si el cable flexible de alimentación está dañado, debe ser sustituido por un Servicio de Asistencia reconocido por el fabricante, con el fin de evitar un peligro.
• No coja el aspirador o la clavija con las manos mojadas.
• No debe sumergir ni humedecer el aparato.
¡¡ATENCION!!: Cuando desee desprenderse del aparato, NUNCA lo deposite en la basura, sino que acuda al PUNTO LIMPIO o de recogida de
residuos más cercano a su domicilio, para su posterior tratamiento. De
esta manera, está contribuyendo al cuidado del medio ambiente.
21.- Filtro salida de aire del depósito recogepolvo.
22.- Boca de entrada de aire del depósito.
23.- Nivel máximo de llenado del depósito.
24.- Tapa depósito recogepolvo.
25.- Pestañas filtro HEPA.
26.- Ventanas alojamiento filtro HEPA.
ACCESORIOS
27.- Boquilla estrecha para esquinas, rincones, etc.
FUNCIONAMIENTO:
• Compruebe que el depósito recogepolvo (13) y los filtros (12, 17, 18, 19 y
21) están correctamente colocados. Véase los apartados “limpieza depósito
recogepolvo” y “limpieza de filtros”.
• Introduzca el tubo flexible (1) en la boca de aspiración, haciendo coincidir
las ranura de la boca de aspiración con las patilla del tubo flexible, hasta
que oiga un “click”. Para su extracción presione ligeramente sobre el pulsador
del tubo flexible (15) y tire hacia fuera.
• Antes de utilizar el aspirador, prepare los accesorios correspondientes a la
superficie que vaya a limpiar. Estos se unen a presión con un suave movimiento giratorio. Puede colocar los accesorios directamente al tubo flexible
(1), o bien, para acceder a superficies lejanas, coloque el tubo metálico telescópico (4).
• El cepillo de aspiración multiusos (10) es apropiado para la aspiración de
todo tipo de suelos, moquetas, alfombras. Este cepillo es conmutable dependiendo de la superficie a aspirar. Presionando con el pie sobre el pulsador del cepillo (9) se intercambia la posición de limpieza del cepillo. Se
6
aconseja la limpieza de suelos duros, madera y parquet con el cepillo de
fibra sacado y la limpieza de moquetas, alfombras con el cepillo de fibra
metido.
• Este modelo también incorpora una boquilla de aspiración para lugares
estrechos, ranuras y esquinas (27). Este accesorio también se coloca directamente al tubo flexible (1) o bien, al tubo metálico telescópico (4).
• Ya puede conectar el aparato a la red. Para lo cual extraiga el cable y ponga
el aspirador en marcha accionando el pulsador (6). Una marca amarilla en
el cable indica su largura máxima aconsejable. Nunca debe extraer el cable
superando la marca roja.
• Regule la potencia de aspiración con el regulador electrónico (8).
• También, puede regular mecánicamente la potencia de aspiración abriendo
o cerrando el dispositivo (3) que se encuentra en la empuñadura. Esta función es aconsejable para la limpieza de moquetas o alfombras pequeñas,
facilitando el deslizamiento del cepillo por la superficie a aspirar.
• Una vez terminado el trabajo, apague el aparato accionando el pulsador (6).
Desconéctelo de la red y recoja el cable pulsando la tecla (5). Se recomienda sujetar la clavija del cordón con la mano, con el fin de evitar un posible
golpe de ésta con el cuerpo del aspirador.

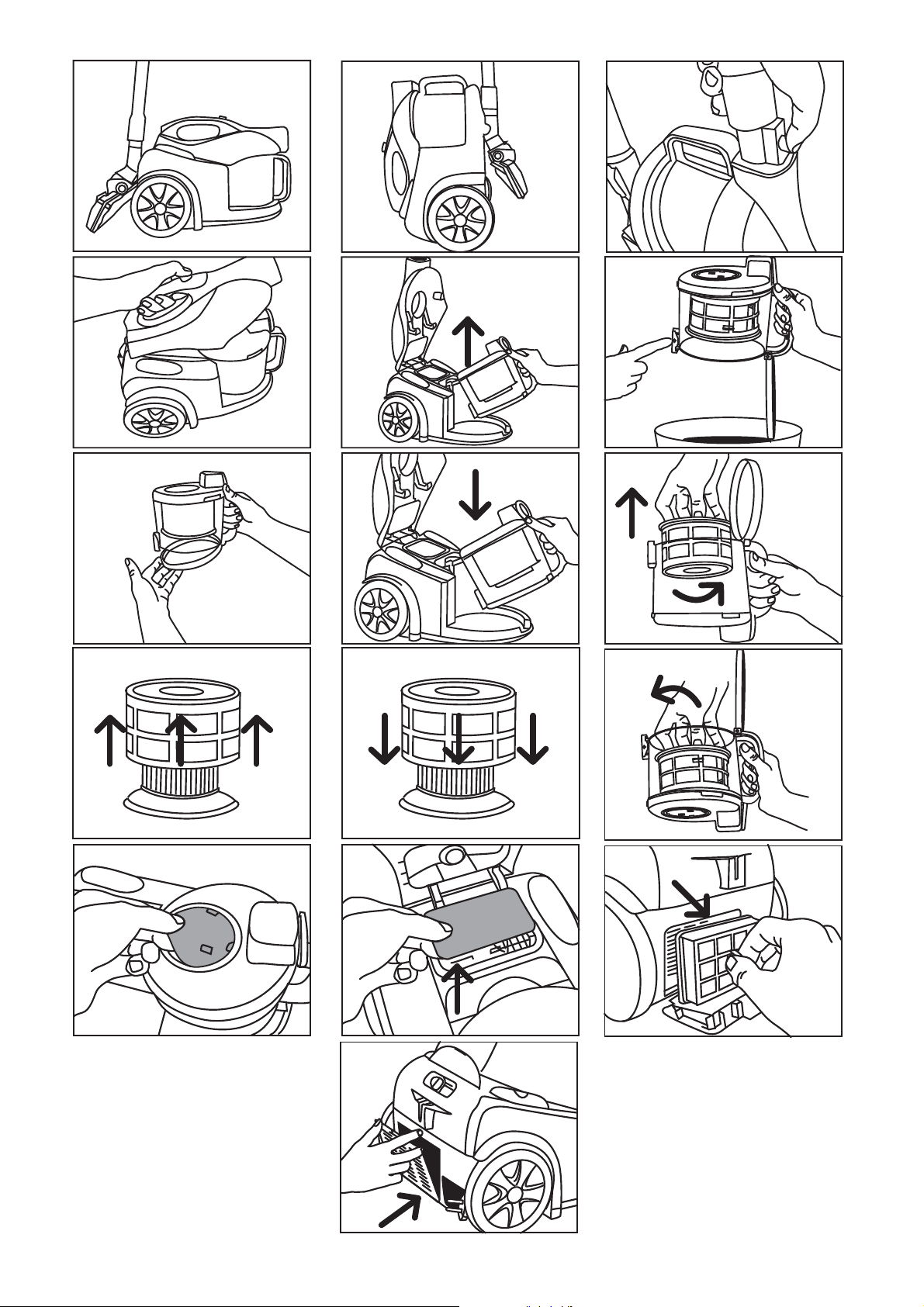

• Durante las interrupciones de la tarea de aspiración, puede introducir el
cepillo multiusos en el soporte existente en la parte posterior de la carcasa
del aspirador. (Fig. 1).
• Para facilitar su transporte y almacenamiento, puede colocarlo en posición
vertical, introduzca el enganche del cepillo multiusos en el alojamiento situado en la parte inferior del aspirador. (Fig.2)
LIMPIEZA DEPÓSITO RECOGEPOLVO:
NOTA: Antes de comenzar la limpieza del depósito asegúrese de que ha
desenchufado el aparato.
• Cuando el polvo almacenado en el depósito alcance la marca del nivel
máximo de llenado (23) deberá proceder al vaciado del depósito. Para un
óptimo rendimiento del aparato, le aconsejamos la limpieza del depósito
después de cada uso.
• Cuando necesite vaciar el depósito recogepolvo, desconecte el aparato y
actúe de la siguiente manera:
1. Si el tubo flexible (1) estuviera colocado en el aspirador, deberá retirarlo.
Para ello, presione ligeramente sobre el pulsador del tubo flexible (15) y
extraiga el tubo flexible de la boca de aspiración. (Fig. 3). Por medidas de
seguridad, la tapa del aspirador no podrá abrirse cuando el tubo flexible
esté acoplado a la boca de aspiración del aparato.
2. Abra la tapa principal del aspirador presionando el pulsador de apertura
de la tapa principal (16) hasta que ésta quede encajada. (Fig. 4)
3. Extraiga el depósito contenedor de polvo tirando de su asa (14) hacia
arriba. (Fig. 5).
7
4. Para abrir el depósito, accione el pulsador de apertura automática (20) y
vacíe la suciedad sobre el cubo de la basura. (Fig. 6).
5. Para cerrar el depósito, bascule la tapa (24) hacia delante y presione hacia
arriba hasta escuchar el “click” que indica cuándo la tapa del depósito está
bien cerrada. (Fig. 7).
6. Introduzca el depósito contenedor de polvo de nuevo en el aspirador,
empuje el depósito hasta que haga tope en el fondo y quede debidamente encajado en su alojamiento. (Fig. 8).
7. Cierre la tapa principal del aspirador.
LIMPIEZA DE FILTROS
Nota: Antes de comenzar la limpieza de los filtros, asegúrese de que ha desenchufado el aparato.
• Para mantener la capacidad de aspiración del aspirador, aconsejamos la
limpieza del filtro HEPA del depósito (18) y de su filtro protector (19) después
de cada uso.
LIMPIEZA FILTRO HEPA DEL DEPÓSITO (18) Y FILTRO PROTECTOR
HEPA (19)
1. Antes de comenzar la limpieza del filtro asegúrese de que ha desenchufado el aparato.
2. Vacíe el depósito antes de limpiar el filtro HEPA (18). Para ello, véase el
apartado “limpieza depósito recogepolvo”.
3. Para extraer el filtro HEPA (18) y el filtro protector (19), abra el depósito
recogepolvo (13) y manténgalo abierto. (Fig. 6).
4. Desenrosque el filtro HEPA (18) y el filtro protector (19) girándolo hacia la
derecha hasta que este conjunto quede suelto y tire de él hacia fuera. (Fig.
9).
5. Extraiga el filtro protector (19) tirando del él hacia fuera (fig. 10). Si fuera
necesario, lave el filtro protector con agua y déjelo secar durante al menos
24 horas.
6. Sacuda el filtro HEPA (18) sobre el cubo de basura golpeándolo levemente
hasta que no caiga más polvo.
7. En caso de excesiva suciedad, lave el filtro bajo el agua corriente con detergente suave. Para ello, introduzca agua por la cavidad central del filtro
hasta que esta rebose por la parte superior del filtro y comience a salir por
las paredes del filtro. Importante: déjelo secar totalmente durante 24
horas antes de volver a colocarlo en el depósito.
8. Para la colocación del filtro HEPA, primeramente coloque el filtro protector
(19) sobre el filtro HEPA hasta que haga tope y oiga un “clic” , teniendo en
cuenta el sentido de las marcas del filtro protector. (Fig. 11)
9. Encaje el conjunto filtro HEPA (18) con el filtro protector (19) en el alojamiento central de la parte inferior de la tapa del depósito. Haga coincidir
las pestañas (25) de la parte superior del filtro HEPA con las ventanas (26)
8
del alojamiento para el filtro HEPA, cuando el filtro haga tope gírelo hacia
la izquierda hasta que quede fijo. (Fig. 12).
10. Cierre el depósito recogepolvo (13), basculando la tapa hacia delante
hasta que oiga un “clic” que indica que el depósito contenedor de polvo
esté cerrado. (Fig.7).
11. Importante: Nunca use el aspirador sin haber colocado correctamen-
te el filtro HEPA y su filtro protector en el depósito.
LIMPIEZA FILTRO DE SALIDA DE AIRE DEL DEPÓSITO (21):
• Verifique regularmente el estado del filtro de salida de aire (21). Es impor-
tante cambiar o limpiar este filtro regularmente, para mantener la capacidad
de aspiración del aparato.
• Cuando estime necesario proceda a su limpieza. Para ello, tire del filtro de
salida de aire hacia fuera. (Fig. 13)
• Sacuda bien el filtro o si considera necesario lávelo con agua corriente ja-
bonosa.
• Importante: déjelo secar totalmente durante 24 horas antes de volver a
colocarlo en el depósito.
• Para colocarlo introduzca este filtro en su alojamiento y presione hasta que
las patillas de la rejilla sobresalgan por la superficie del filtro.
• Importante: Nunca utilice el aspirador sin el filtro de salida de aire del
depósito debidamente colocado.
LIMPIEZA DE FILTRO PROTECTOR MOTOR (17)
• Verifique periódicamente el estado del filtro de protección del motor (17).
Es importante cambiar o limpiar este filtro regularmente, para mantener la
capacidad de aspiración del aparato.
• Cuando estime necesario proceda a su limpieza. Para ello, tire del filtro de
salida de aire hacia fuera. (Fig. 14)
• Sacuda bien el filtro o si considera necesario lávelo con agua corriente ja-
bonosa.
• Importante: déjelo secar totalmente durante 24 horas antes de volver a
colocarlo en el depósito.
• Para colocarlo introduzca este filtro en su alojamiento y presione hasta que
las patillas de la rejilla sobresalgan por la superficie del filtro.
• Importante: Nunca utilice el aspirador sin el filtro de protección para el
motor.
LIMPIEZA DE FILTRO SALIDA DE AIRE (12)
• Verifique periódicamente el estado del filtro de salida de aire (12).
• Extraiga el filtro (12) de la parte de atrás del aspirador retirando la rejilla de
salida de aire (11). (Fig. 15).
• Sacuda bien el filtro o si considera necesario lávelo con agua corriente ja-
bonosa.
• Importante: déjelo secar totalmente durante 24 horas antes de volver a
colocarlo en el aparato.
9
• Vuelva a colocarlo una vez limpio cerrando de nuevo la rejilla protectora
(11). Para ello introduzca el filtro en su alojamiento y cierre la rejilla presionando de la pestaña superior de esta hacia arriba hasta que oiga “clic”. (Fig.
16).
• Importante: Nunca utilice el aspirador sin el filtro de salida de aire.
10
• ENGLISH
IMPORTANT
• Read these instructions before switching on the appliance. Keep them for
future reference.
• Ensure that the voltage and frequency information included on the name
plate of the vacuum cleaner coincide with the electric power supply parameters in order to prevent damage to the appliance.
• IMPORTANT: Never use the vacuum cleaner without the dust canister
(13) and the filters (12, 17, 18, 19, 21) correctly in place.
• IMPORTANT: In order to maintain constant suction power, we recommend
that you empty the canister (13) and clean the HEPA filter of the dust canister (18) and its protection filter (19) after each use. We also advise that you
periodically check the condition of the air outlet filter of the canister (21)
and the protection filter of the motor (17). See the “dust canister cleaning”
and “filter cleaning” sections. A saturated dust canister (13) or obstructed
filters decrease the suction power of the appliance, and there is the risk that
the vacuum cleaner could overheat, causing the temperature limiter to disconnect it.
• Never wash the filters in a washing machine.
• Never vacuum live ash, cigarettes, splinters, sharp objects, wet dirt or liquids.
• Always unplug your appliance after use and before cleaning or changing the
filters. Always pull on the plug, not on the cord.
• Keep your vacuum away from heat.
• Do not pull hard on the cord, and never pull it out beyond the red mark
indicating the end of the cable.
• If the flexible power cord is damaged, it must be replaced by a Technical
Service shop authorised by the manufacturer, for safety reasons.
• Never handle the vacuum cleaner or the plug with wet hands.
• Do not get the appliance wet or submerge it in water.
CAUTION!: When you want to dispose of the appliance, NEVER throw
it in the rubbish bin. Take it to your nearest CLEAN POINT or the
waste collection centre closest to your home for processing. You will
thus be helping to take care of the environment.
DESCRIPTION OF THE APPLIANCE:
1. Flexible hose.
2. Grip.
3. Mechanical power regulator.
11
4. Telescopic metal tube.
5. Self-winding cable button.
6. ON/OFF button.
7. Telescopic tube adjustment button.
8. Electronic power regulator.
9. Multi-purpose brush button.
10. Multi-purpose brush.
11. Air outlet filter grille.
12. Motor air outlet filter.
13. Dust canister.
14. Dust canister transport handle.
15. Flexible hose release button.
16. Button for opening the main vacuum cleaner cover.
17. Motor protection filter.
DESCRIPTION OF THE DUST CANISTER
18. HEPA filter of the dust canister.
19. HEPA protection filter.
20. Button for automatic opening of the dust canister.
21. Dust canister air outlet filter.
22. Canister air intake opening.
23. Maximum canister fill level.
24. Dust canister cover.
25. HEPA filter tabs.
26. HEPA filter housing windows.
ATTACHMENTS
27. Narrow head for grooves, corners, etc.
OPERATION:
• Ensure that the dust canister (13) and filters (12, 17, 18, 19 and 21) are installed correctly. See the “dust canister cleaning” and “filter cleaning” sections.
• Insert the flexible hose (1) into the intake opening, lining up the slots in the
intake opening grooves with the tabs on the flexible hose, until you hear a
click. To remove the hose, gently press the flexible hose button (15) and pull
outwards.
• Before using the vacuum cleaner, prepare the attachments for the surface
to be cleaned. They snap on with a gentle turn. The attachments can be
placed directly on the flexible hose (1) or, for out-of-reach places, the telescopic metallic tube (4) can be used.
• The multi-purpose brush (10) is appropriate for vacuuming all kinds of floors,
carpets and rugs. This brush can be switched depending on the surface to
be vacuumed. To change the cleaning position of the brush, press the brush
button (9) with your foot. We recommend cleaning hard floors, wood and
12
parquet with the fibre brush extended, and cleaning carpets and rugs with
the fibre brush retracted.
• This model also includes a suction nozzle for narrow places, grooves and
corners (27). This attachment also fits directly onto the flexible hose (1) or
onto the telescopic metal pipe (4).
• The vacuum cleaner can now be plugged in. To do so, pull out the cord and
press the ON/OFF button (6) to switch it on. A yellow mark on the cord indicates its maximum advisable length. Never extend the cord beyond the
red mark.
• Use the electronic regulator (8) to adjust the suction power.
• The suction power can also be adjusted mechanically by opening or closing
the device (3) on the handle. This function is advisable for cleaning small
rugs and carpets, which helps the brush to slide across the surface to be
cleaned.
• When finished, switch the appliance off by pressing the ON/OFF button (6).
Unplug it and press the self-winding cable button (5) to wind up the cord.
Hold the cord plug in your hand to prevent it from banging against the
vacuum cleaner housing.
• Between vacuuming tasks, the multi-purpose brush can be stored on the
support on the back of the vacuum cleaner housing (Fig. 1).
• To facilitate transport and storage, it can be placed in the vertical position.
Introduce the hook of the multi-purpose brush in the housing located on
the back of the vacuum cleaner (Fig.2).
DUST CANISTER CLEANING:
NOTE: Before starting to clean the canister, make sure you have unplugged the appliance.
• When the dust stored in the canister reaches the maximum fill level mark
(23), you should empty the canister. For optimum performance of the appliance, we recommend cleaning the canister after each use.
• When you need to empty the dust canister, disconnect the appliance and
proceed as follows:
1. If the flexible hose (1) is connected to the vacuum cleaner, it must be re-
moved. To do so, press gently on the flexible hose button (15) and remove
the flexible hose from the intake opening (Fig. 3). For safety reasons, the
vacuum cleaner cover cannot be opened when the flexible hose is connected at the intake opening of the appliance.
2. Open the main cover of the vacuum cleaner by pressing on the main
cover opening button (16) until it catches (Fig. 4).
3. Remove the dust canister by pulling upwards on the handle (14) (Fig. 5).
4. To open the canister, press the automatic opening button (20) and empty
the dust into a rubbish bin (Fig. 6).
5. To close the canister, tilt the lid (24) forwards and press up until you hear
a click. This indicates that the lid is closed correctly (Fig. 7).
13
6. Introduce the dust canister into the vacuum cleaner, push the canister
until it reaches the back and is positioned correctly in its housing (Fig.
8).
7. Close the main cover of the vacuum cleaner.
FILTER CLEANING
Note: Before starting to clean the filters, make sure you have unplugged
the appliance.
• In order to maintain the suction power of the vacuum cleaner, we advise
cleaning the HEPA filter of the canister (18) and its protection filter (19)
after each use.
CLEANING THE CANISTER’S HEPA FILTER (18) AND HEPA PROTECTION
FILTER (19)
1. Before starting to clean the filter, make sure you have unplugged the appliance.
2. Empty the canister before cleaning the HEPA filter (18). To do so, see the
“dust canister cleaning” section.
3. To remove the HEPA filter (18) and the protection filter (19), open the dust
canister (13) and keep it open (Fig. 6).
4. Unscrew the HEPA filter (18) and the protection filter (19) by turning the
assembly to the right until it is loose, and then pull it outwards (Fig. 9).
5. Remove the protection filter (19) by pulling it outwards (fig. 10). If necessary, wash the protection filter with water and allow to dry for at least 24
hours.
6. Shake the HEPA filter (18) over a rubbish bin, and tap it gently against the
sides of the bin until no more dust falls off.
7. If it is excessively dirty, wash the filter under running water with a gentle
detergent. To do so, allow water to enter the central depression of the
filter until the water overflows the top of the filter and begins to pass
through the sides. Important: allow it to dry completely for 24 hours
before putting it back in the canister.
8. To install the HEPA filter, first put the protection filter (19) on the HEPA
filter until it reaches the end and you hear a “click”. Ensure that the direction of the marks on the protection filter are correct (Fig. 11).
9. Fit the HEPA filter assembly (18) with the protection filter (19) into the
central housing of the bottom part of the canister cover. Align the tabs
(25) at the top of the HEPA filter with the windows (26) of the housing for
the HEPA filter. When the filter reaches the end, turn it towards the left
until it is fastened (Fig. 12).
10. Close the dust canister (13) by tipping the cover forward until you hear
a “click”, which indicates that the dust canister is closed (Fig. 7).
11. Important: Never use the vacuum cleaner if the HEPA filter and its
protection filter are not correctly fitted in the canister.
14
CLEANING THE AIR OUTLET FILTER OF THE CANISTER (21):
• Regularly check the condition of the air outlet filter (21). It is important to
change or clean this filter regularly in order to maintain the suction power
of the appliance.
• Clean it whenever it is necessary. To do so, pull the air outlet filter outwards
(Fig. 13)
• Shake the filter well or, if necessary, wash it under running water with
soap.
• Important: allow it to dry completely for 24 hours before putting it back
in the canister.
• In order to install it, introduce the filter in its housing and press until the
tabs of the grille extend from the surface of the filter.
• Important: Never use the vacuum cleaner without having the canister’s
air outlet filter installed correctly.
CLEANING THE MOTOR PROTECTION FILTER (17)
• Periodically check the condition of the motor protection filter (17). It is
important to change or clean this filter regularly in order to maintain the
suction power of the appliance.
• Clean it whenever necessary. To do so, pull the air outlet filter outwards (Fig.
14).
• Shake the filter well or, if necessary, wash it under running water with
soap.
• Important: allow it to dry completely for 24 hours before putting it back
in the canister.
• In order to install it, introduce the filter in its housing and press until the
tabs of the grille extend from the surface of the filter.
• Important: never use the vacuum cleaner without the motor protection
filter.
CLEANING THE AIR OUTLET FILTER (12)
• Periodically check the condition of the air outlet filter (12).
• Remove the filter (12) from the rear of the vacuum cleaner by removing the
air outlet grille (11) (Fig. 15).
• Shake the filter well or, if necessary, wash it under running water with
soap.
• Important: allow it to dry completely for 24 hours before putting it back
on the appliance.
• Once clean, put it back in and close the protective grille (11). To do so, introduce the filter in its housing and close the grille by pressing up on its
top tab until you hear a “click” (Fig. 16).
• Important: Never use the vacuum cleaner without the air outlet filter.
15
• FRANÇAISE
ATTENTION
• Lisez ce mode d’emploi avant de mettre l’appareil en marche. Conservez-le
pour toute consultation ultérieure.
• Vérifiez que les informations relatives à la tension et à la fréquence indiquées
sur la plaque signalétique de l’aspirateur correspondent à celles de votre
réseau électrique afin d’éviter d’endommager l’appareil.
• IMPORTANT : N’utilisez jamais l’aspirateur sans le bac à poussière (13)
et les filtres (12, 17, 18, 19, 21) correctement installés.
• IMPORTANT : Pour maintenir la puissance d’aspiration de l’appareil cons-
tante, nous recommandons de vider le bac (13) et de nettoyer le filtre HEPA
du bac (18) ainsi que le filtre protecteur (19) après chaque utilisation. Nous
recommandons également de vérifier régulièrement l’état du filtre de sortie
d’air du bac (21) et le filtre de protection du moteur (17). Reportez-vous aux
sections « Nettoyage du bac à poussière » et « Nettoyage des filtres ». Si le
bac à poussière (13) est saturé ou si les filtres sont bouchés, la capacité
d’aspiration de l’appareil est réduite. Il existe alors un risque de surchauffe
de l’aspirateur et le limiteur de température déconnecte l’appareil.
• Ne lavez jamais les filtres dans le lave-linge.
• N’aspirez jamais de cendres incandescentes, de cigarettes, de braises, d’objets pointus, de saletés humides ou de liquides.
• Débranchez toujours votre aspirateur après utilisation et avant de nettoyer
l’appareil ou de remplacer les filtres ; débranchez-le en tirant toujours sur la
prise et non sur le câble.
• Tenez votre aspirateur éloigné de toute source de chaleur.
• Ne forcez pas sur le câble et n’allez jamais plus loin que la marque rouge
indiquant qu’il est déroulé au maximum.
• Si le câble d’alimentation est endommagé, il doit être remplacé par une
personne du Service d’Assistance agréé par le fabricant, afin d’éviter tout
risque d’accident.
• Ne saisissez pas l’aspirateur ou la prise avec les mains mouillées.
• Ne mouillez pas et n’humidifiez pas l’appareil.
ATTENTION ! Lorsque vous voudrez mettre l’appareil au rebut, NE LE
JETEZ JAMAIS à la poubelle; déposez-le dans un POINT DE RECYCLAGE ou à la déchetterie la plus proche afin qu’il y soit traité correctement. Vous contribuerez ainsi à préserver l’environnement.
DESCRIPTION DE L’APPAREIL :
1.- Tuyau flexible.
16
2.- Poignée.
3.- Régulateur mécanique de puissance.
4.- Tube métallique télescopique.
5.- Bouton d’enroulement du câble.
6.- Bouton de marche/arrêt.
7.- Bouton de réglage du tube télescopique.
8.- Régulateur électronique de puissance.
9.- Bouton de la brosse multi-usages.
10.- Brosse multi-usages.
11.- Grille filtre de sortie d’air.
12.- Filtre de sortie d’air du moteur.
13.- Bac à poussière.
14.- Poignée de transport du bac à poussière.
15.- Bouton de détachement/d’installation du tuyau flexible.
16.- Bouton d’ouverture du couvercle principal de l’aspirateur.
17.- Filtre de protection du moteur.
DESCRIPTION DU BAC À POUSSIÈRE
18.- Filtre HEPA du bac à poussière.
19.- Filtre protecteur HEPA.
20.- Bouton d’ouverture automatique du bac à poussière.
21.- Filtre de sortie d’air du bac à poussière.
22.- Bouche d’entrée d’air du bac.
23.- Niveau maximum de remplissage du bac.
24.- Couvercle du bac à poussière.
25.- Languettes du filtre HEPA.
26.- Fenêtre de logement du filtre HEPA.
ACCESSOIRES
27.- Suceur pour passages étroits, rainures, coins, etc.
FONCTIONNEMENT :
• Vérifiez que le bac à poussière (13) et les filtres (12, 17, 18, 19 et 21) sont
bien installés. Reportez-vous aux sections « Nettoyage du bac à poussière »
et « Nettoyage des filtres ».
• Introduisez le tuyau flexible (1) dans la bouche d’aspiration en faisant cor-
respondre les rainures de cette dernière avec les pattes du tuyau flexible,
jusqu’à ce que vous entendiez un déclic. Pour le retirer, appuyez légèrement
sur le bouton du tuyau flexible (15) et tirez-le vers l’extérieur.
• Avant d’utiliser l’aspirateur, préparez les accessoires adaptés à la surface à
nettoyer. Ils se raccordent sous pression avec un léger mouvement giratoire.
Vous pouvez raccorder les accessoires directement au tuyau flexible (1). Pour
accéder à des surfaces difficiles d’accès, montez le tube métallique télescopique (4).
• La brosse d’aspiration multi-usages (10) est adaptée à l’aspiration de tous
types de sols, de moquettes et de tapis. Cette brosse est commutable en
17
fonction de la surface à aspirer. En appuyant avec le pied sur le bouton de
la brosse (9), vous pouvez modifier la position de nettoyage de la brosse. Il
est conseillé de nettoyer les sols durs, bois et parquet à l’aide de la brosse
avec fibre activée et de nettoyer les moquettes et tapis à l’aide de la brosse
avec fibre rétractée.
• Ce modèle intègre également un suceur pour les passages étroits, les rainures et les coins (27). Cet accessoire peut également être fixé directement au
tuyau flexible (1) ou au tube métallique télescopique (4).
• Vous pouvez alors brancher l’appareil. Tirez pour cela sur le câble et mettez
l’aspirateur en marche en appuyant sur le bouton (6). Une marque jaune sur
le câble indique la longueur maximale conseillée. N’étirez jamais le câble en
dépassant la marque rouge.
• Réglez la puissance d’aspiration à l’aide du régulateur électronique (8).
• Vous pouvez aussi régler mécaniquement la puissance d’aspiration en
ouvrant ou en fermant le dispositif (3) qui se trouve sur la poignée. Cette
fonction est conseillée pour nettoyer les moquettes et les petits tapis car
elle facilite le glissement de la brosse sur la surface à aspirer.
• Une fois le travail terminé, éteignez l’appareil en appuyant sur le bouton (6).
Débranchez-le et enroulez le câble en appuyant sur la touche (5). Il est recommandé de tenir la prise du câble dans la main afin d’éviter tout choc
éventuel contre la structure de l’aspirateur.
• Lorsque vous interrompez l’aspiration, vous pouvez introduire la brosse
multi-usages dans le support existant de la partie supérieure du boîtier de
l’aspirateur. (Fig. 1).
• Pour faciliter son transport et son stockage, vous pouvez le placer en position verticale. Insérez la griffe de la brosse multi-usages dans le logement
situé sur la partie inférieure de l’aspirateur. (Fig.2)
NETTOYAGE DU BAC À POUSSIÈRE :
NOTE : Avant de commencer le nettoyage du bac, vérifiez que l’appareil
est bien débranché.
• Lorsque la poussière accumulée dans le bac atteint le niveau maximum de
remplissage (23), videz le bac. Pour obtenir un rendement optimal de l’appareil, nous recommandons de nettoyer le bac après chaque utilisation.
• Lorsque vous devez vider le bac à poussière, débranchez l’appareil et procédez comme suit :
1. Si le tuyau flexible (1) est placé dans l’aspirateur, retirez-le. Pour cela, ap-
puyez légèrement sur le bouton du tuyau flexible (15) et retirez le tuyau
de la bouche d’aspiration. (Fig. 3). Par mesures de sécurité, le couvercle de
l’aspirateur ne peut pas être ouvert lorsque le tuyau flexible est raccordé
à la bouche d’aspiration de l’appareil.
2. Ouvrez le couvercle principal de l’aspirateur en appuyant sur le bouton
d’ouverture (16) jusqu’à ce qu’il soit bien emboîté. (Fig. 4)
3. Retirez le bac à poussière en tirant la poignée (14) vers le haut. (Fig. 5).
18
4. Pour ouvrir le bac, appuyez sur le bouton d’ouverture automatique (20) et
videz-le dans la poubelle. (Fig. 6).
5. Pour refermer le bac, basculez le couvercle (24) vers l’avant et appuyez vers
le haut jusqu’à ce que vous entendiez un déclic indiquant que le couvercle
du bac est bien refermé. (Fig. 7).
6. Insérez à nouveau le bac à poussière dans l’aspirateur, appuyez dessus
jusqu’à ce qu’il touche le fond et soit correctement emboîté. (Fig. 8).
7. Fermez le couvercle principal de l’aspirateur.
NETTOYAGE DES FILTRES
Remarque : Avant de commencer le nettoyage des filtres, vérifiez que
l’appareil est bien débranché.
• Pour maintenir la capacité d’aspiration de l’aspirateur, nous conseillons de
nettoyer le filtre HEPA du bac (18) et son filtre protecteur (19) après chaque
utilisation.
NETTOYAGE DU FILTRE HEPA DU BAC (18) ET DU FILTRE PROTECTEUR
HEPA (19)
1. Avant de commencer le nettoyage du filtre, vérifiez que l’appareil est bien
débranché.
2. Videz le bac à poussières avant de nettoyer le filtre HEPA (18). Reportezvous pour cela à la section « Nettoyage du bac à poussière ».
3. Pour extraire le filtre HEPA (18) et le filtre protecteur (19), ouvrez le bac à
poussière (13) et maintenez-le ouvert. (Fig. 6).
4. Dévissez le filtre HEPA (18) et le filtre protecteur (19) en les faisant tourner
vers la droite jusqu’à ce que l’ensemble soit lâche et tirez-les vers l’extérieur.
(Fig. 9).
5. Retirez le filtre protecteur (19) en tirant dessus vers l’extérieur (fig. 10).
Lavez si nécessaire le filtre protecteur avec de l’eau et laissez-le sécher
pendant au moins 24 heures.
6. Secouez le filtre HEPA (18) au-dessus de la poubelle en le tapant légèrement, jusqu’à ce qu’il ne tombe plus de poussière.
7. Si le filtre est excessivement sale, lavez-le à l’eau courante avec un produit
nettoyant doux. Pour cela, introduisez de l’eau dans la cavité centrale du
filtre jusqu’à ce qu’elle déborde par la partie supérieure et commence à
sortir par les parois. Important : Laissez-le sécher complètement pen-
dant 24 heures avant de le replacer dans le bac.
8. Pour placer le filtre HEPA, placez d’abord le filtre protecteur (19) sur le
filtre HEPA jusqu’à ce qu’il soit bien installé et jusqu’à ce que vous entendiez un déclic, en respectant le sens des marques du filtre protecteur. (Fig.
11)
9. Emboîtez l’ensemble du filtre HEPA (18) avec le filtre protecteur (19) dans
le logement central de la partie inférieure du couvercle du bac. Alignez les
languettes (25) de la partie supérieure du filtre HEPA sur les fenêtres (26)
19
du logement du filtre HEPA. Lorsque le filtre est en place, faites-le tourner
vers la gauche jusqu’à ce qu’il soit fixé. (Fig. 12).
10. Fermez le bac à poussière (13) en faisant basculer le couvercle vers l’avant
jusqu’à ce que vous entendiez un déclic indiquant que le bac est bien
fermé. (Fig.7).
11. Important : N’utilisez jamais l’aspirateur sans avoir correctement mis
en place le filtre HEPA et son filtre protecteur dans le bac.
NETTOYAGE DU FILTRE DE SORTIE D’AIR DU BAC (21) :
• Vérifiez régulièrement l’état du filtre de sortie d’air (21). Il est important de
changer et de nettoyer régulièrement le filtre pour maintenir la capacité
d’aspiration de l’appareil.
• Nettoyez-le lorsque vous estimez que c’est nécessaire. Pour cela, tirez le
filtre de sortie d’air vers l’extérieur. (Fig. 13)
• Secouez bien le filtre ou si vous estimez que c’est nécessaire, lavez-le avec
de l’eau savonneuse.
• Important : Laissez-le sécher complètement pendant 24 heures avant de
le replacer dans le bac.
• Pour installer le filtre, insérez-le dans le logement et appuyez jusqu’à ce que
les pattes de la grille ressortent de la surface du filtre.
• Important : N’utilisez jamais l’aspirateur sans le filtre de sortie d’air du
bac correctement installé.
NETTOYAGE DU FILTRE DE PROTECTION DU MOTEUR (17)
• Vérifiez régulièrement l’état du filtre de protection du moteur (17). Il est
important de changer et de nettoyer régulièrement le filtre pour maintenir
la capacité d’aspiration de l’appareil.
• Nettoyez-le lorsque vous estimez que c’est nécessaire. Pour cela, tirez le
filtre de sortie d’air vers l’extérieur. (Fig. 14)
• Secouez bien le filtre ou si vous estimez que c’est nécessaire, lavez-le avec
de l’eau savonneuse.
• Important : Laissez-le sécher complètement pendant 24 heures avant de
le replacer dans le bac.
• Pour installer le filtre, insérez-le dans le logement et appuyez jusqu’à ce que
les pattes de la grille ressortent de la surface du filtre.
• Important : N’utilisez jamais l’aspirateur sans le filtre de protection du
moteur.
NETTOYAGE DU FILTRE DE SORTIE D’AIR (12)
• Vérifiez régulièrement l’état du filtre de sortie d’air (12).
• Retirez le filtre (12) de la partie arrière de l’aspirateur en ôtant la grille de
sortie d’air (11). (Fig. 15).
• Secouez bien le filtre ou si vous estimez que c’est nécessaire, lavez-le avec
de l’eau savonneuse.
• Important : Laissez-le sécher complètement pendant 24 heures avant de
le replacer dans l’appareil.
20
• Replacez-le une fois qu’il est propre en refermant la grille de protection (11).
Pour cela, introduisez le filtre dans son logement et fermez la grille en appuyant sur la languette supérieure vers le haut jusqu’à ce que vous entendiez un déclic. (Fig. 16).
• Important : N’utilisez jamais l’aspirateur sans le filtre de sortie d’air.
21
• DEUTSCH
ACHTUNG
• Lesen Sie diese Anleitung vor Inbetriebnahme des Gerätes aufmerksam
durch. Bewahren Sie sie zum späteren Nachschlagen auf.
• Stellen Sie sicher, dass die auf dem Leistungsschild des Staubsaugers angegebene Spannung und Frequenz mit dem Stromnetz Ihres Haushaltes übereinstimmen, um Schäden am Gerät zu vermeiden.
• WICHTIG: Staubsauger nie ohne korrekt eingesetzten Staubauffangbe-
hälter (13) sowie Filter (12, 17, 18, 19, 21) verwenden.
• WICHTIG: Zur Aufrechterhaltung der Saugleistung des Gerätes empfehlen
wir, nach jedem Gebrauch den Behälter (13) zu leeren sowie den HEPA-Filter
des Staubauffangbehälters (18) und den Schutzfilter (19) zu reinigen. Zudem
empfehlen wir eine regelmäßige Überprüfung des Abluftfilters des Behälters
(21) sowie des Motorschutzfilters (17). Siehe Abschnitte „Reinigung des
Staubauffangbehälters“ und „Reinigung der Filter“. Ein voller Staubauffangbehälter (13) oder verstopfte Filter vermindern die Saugleistung des Gerätes
und es besteht die Gefahr einer Überhitzung des Staubsaugers durch Abschaltung des Temperaturbegrenzers.
• Filter keinesfalls in der Waschmaschine waschen.
• Gerät nach der Benutzung, vor Reinigung oder Filterwechsel stets vom Netz
trennen. Dabei immer am Stecker, nicht am Kabel ziehen.
• Den Staubsauger von Wärmequellen fern halten.
• Das Kabel darf nicht mit Gewalt und nur bis zur (roten) Kabelendmarkierung
herausgezogen werden.
• Vergewissern Sie sich, dass das Gerät in einem ordentlichen Zustand ist. Bei
einer evtl. Beschädigung, insbesondere des Netzkabels, lassen Sie bitte den
Schaden durch den autorisierten Kundendienst beheben, um Gefährdungen
zu vermeiden.
• Den Staubsauger oder Stecker nicht mit nassen Händen berühren.
• Das Gerät nicht in Wasser tauchen oder nass werden lassen.
ACHTUNG: Wenn Sie das Gerät entsorgen wollen, geben Sie es NIEMALS zum
Hausmüll, sondern suchen Sie den nächstgelegenen WERTSTOFFHOF oder
Annahmestelle für Reststoffe auf, damit es anschließend sachgemäß entsorgt
wird. Auf diese Weise leisten Sie einen Beitrag zum Umweltschutz.
GERÄTEBESCHREIBUNG:
1.- Schlauch
22
2.- Handgriff
3.- Manueller Leistungsregler
4.- Ausziehbares Metallrohr
5.- Taste für Kabeleinzug
6.- EIN/AUS-Taste
7.- Einstelltaste Metallrohr
8.- Elektronischer Leistungsregler
9.- Taste Mehrzweckbürste
10.- Mehrzweckbürste
11.- Abluftgitter
12.- Abluftfilter
13.- Staubauffangbehälter
14.- Tragegriff Staubauffangbehälter
15.- Schlauchanschluss-/Schlauchtrenntaste
16.- Taste zum Öffnen des Staubsaugerdeckels
17.- Motorschutzfilter
BESCHREIBUNG DES STAUBAUFFANGBEHÄLTERS
18.- HEPA-Filter Staubauffangbehälter
19.- HEPA-Schutzfilter
20.- Taste zum automatischen Öffnen des Staubauffangbehälters
21.- Abluftfilter Staubauffangbehälter
22.- Lufteinlaß-Behälter
23.- Maximaler Füllstand des Behälters
24.- Deckel Staubauffangbehälter
25.- Ansätze HEPA-Filter
26.- Einsatzvertiefungen für HEPA-Filter
ZUBEHÖRTEILE
27.- Saugdüse für Fugen, Ecken etc…
BETRIEB:
• Vergewissern Sie sich, dass der Staubauffangbehälter (13) und die Filter (12,
17, 18, 19 und 21) richtig eingesetzt sind. Siehe Abschnitte „Reinigung des
Staubauffangbehälters“ und „Reinigung der Filter“.
• Schlauch (1) in die Saugöffnung stecken, bis er einrastet (ein Klickgeräusch
ist zu hören). Dabei müssen die Rillen der Saugöffnung mit den Rippen des
Schlauchs übereinstimmen. Zum Auseinandernehmen leicht auf die
Schlauchtaste (15) drücken und den Schlauch herausziehen.
• Legen Sie vor der Verwendung des Staubsaugers die entsprechenden Zube-
hörteile bereit, die Sie für die zu reinigende Oberfläche benötigen. Sie rasten
mit einer leichten Drehbewegung ein. Die Zubehörteile können unmittelbar
am Schlauch (1) angebracht werden. Um weiter entfernt gelegene Oberflächen zu erreichen, verwenden Sie das ausziehbare Metallrohr (4).
• Die Mehrzweckbürste (10) ist für alle Arten von Fußböden, Teppichböden,
Teppichen usw. geeignet. Diese Bürste ist je nach zu reinigender Oberfläche
23
umstellbar. Drücken Sie mit dem Fuß auf die Taste der Bürste (9), um die
Borstenposition der Bürste umzustellen. Für die Reinigung von harten Fußböden, Holz- und Parkettböden verwenden Sie die Bürste mit ausgefahrenen
Borsten, für die Reinigung von Teppichböden und Teppichen mit eingezogenen Borsten.
• Dieses Modell verfügt außerdem über eine Düse für schmale Stellen, Fugen
und Ecken (27). Auch dieses Zubehörteil wird entweder direkt am Schlauch
(1) oder am ausziehbaren Metallrohr (4) angebracht.
• Nun kann das Gerät ans Netz angeschlossen werden. Ziehen Sie dazu das
Kabel aus dem Fach und schalten Sie den Staubsauger durch Drücken der
EIN/AUS-Taste (6) ein. Eine gelbe Markierung auf dem Kabel zeigt die empfohlene Höchstlänge an. Kabel niemals über die rote Kabelendmarkierung
herausziehen.
• Saugleistung mit dem elektronischen Regler (8) einstellen.
• Die Saugleistung kann auch durch Öffnen oder Schließen des Reglers (3) am
Griff eingestellt werden. Diese Funktion ist sehr empfehlenswert zur Reinigung kleiner Teppichböden oder Teppiche, da sie die Gleitfähigkeit der
Bürste über die zu saugende Oberfläche erleichtert.
• Nach Beendigung der Arbeit schalten Sie das Gerät durch Drücken der EIN/
AUS-Taste (6) aus. Ziehen Sie den Netzstecker und drücken Sie auf die Taste
(5) für den Kabeleinzug. Wir empfehlen, den Kabelstecker dabei mit der
Hand festzuhalten, um zu verhindern, dass er an das Gehäuse des Staubsaugers schlägt.
• Während einer Unterbrechung der Saugarbeit kann die Mehrzweckbürste in
die dafür vorgesehene Halterung an der Rückseite des Staubsaugergehäuses
gesteckt werden. (Abb. 1).
• Zum einfacheren Transport und Aufbewahren senkrecht stellen und die
Kupplung der Mehrzweckbürste in das Fach auf der Unterseite des Staubsaugers stecken. (Abb. 2)
REINIGUNG DES STAUBAUFFANGBEHÄLTERS:
BITTE BEACHTEN: Stellen Sie vor der Reinigung des Gerätes sicher, dass
der Netzstecker gezogen ist.
• Wenn der Staub den maximalen Füllstand des Behälters (23) erreicht hat,
muss der Staubauffangbehälter geleert werden. Für eine optimale Leistung
des Gerätes empfehlen wir, den Staubauffangbehälter nach jeder Verwendung zu reinigen.
• Zum Entleeren des Staubauffangbehälters Gerät ausschalten und wie folgt
verfahren:
1. Ist der Schlauch (1) am Staubsauger angeschlossen, so muss er entfernt
werden. Dazu leicht auf die Schlauchtaste (15) drücken und den Schlauch
aus der Saugöffnung ziehen. (Abb. 3). Aus Sicherheitsgründen lässt sich der
Staubsaugerdeckel nicht öffnen, wenn der Schlauch in der Saugöffnung
des Geräts steckt.
24
2. Öffnen Sie den Staubsaugerdeckel, indem Sie auf Taste zum Öffnen des
Staubsaugerdeckels (16) drücken, bis er einrastet. (Abb. 4)
3. Staubauffangbehälter am Griff (14) nach oben herausziehen. (Abb. 5).
4. Betätigen Sie die Taste zur automatischen Öffnung des Staubauffangbehälters (20) und leeren Sie den Schmutz in den Mülleimer. (Abb. 6).
5. Zum Schließen des Behälters den Deckel (24) nach vorne klappen und nach
oben drücken, bis ein Klick bestätigt, dass der Staubbehälterdeckel richtig
geschlossen ist. (Abb. 7).
6. Setzen Sie den Staubauffangbehälter wieder in den Staubsauger ein. Dazu
den Behälter bis zum Anschlag einsetzen, bis er in der richtigen Position
einrastet. (Abb. 8).
7. Schließen Sie den Staubsaugerdeckel.
REINIGUNG DER FILTER
Hinweis: Stellen Sie vor der Reinigung der Filter sicher, dass der Netzstecker gezogen ist.
• Zur Aufrechterhaltung einer einwandfreien Saugleistung des Gerätes emp-
fehlen wir, nach jedem Gebrauch den HEPA-Filter des Staubauffangbehälters
(18) und den HEPA-Schutzfilter (19) zu reinigen.
REINIGUNG DES HEPA-FILTERS (18) UND HEPA-SCHUTZFILTERS (19)
1. Stellen Sie vor der Reinigung des Filters sicher, dass der Netzstecker gezogen ist.
2. Entleeren Sie vor der Reinigung des HEPA-Filters (18) den Staubauffangbehälter. Siehe dazu Abschnitt „Reinigung des Staubauffangbehälters“.
3. Zur Entnahme des HEPA-Filters (18) und HEPA-Schutzfilters (19) öffnen Sie
den Staubauffangbehälter (13) und lassen ihn geöffnet. (Abb. 6).
4. HEPA-Filter (18) und HEPA-Schutzfilter (19) abnehmen, indem Sie diese
Einheit nach links drehen, bis sie lose ist und herausgezogen werden kann.
(Abb. 9).
5. Entnehmen Sie den Schutzfilter (19), indem Sie Ihn herausziehen (Abb. 10).
Waschen Sie den Schutzfilter bei Bedarf mit Wasser und lassen Sie ihn für
mindestens 24 Stunden vollständig trocknen.
6. HEPA-Filter (18) über dem Mülleimer ausschütteln und sanft dagegen klopfen, bis kein Staub mehr herausfällt.
7. Bei starker Verschmutzung Filter unter fließendem Wasser mit einem sanften Reinigungsmittel waschen. Dazu füllen Sie Wasser in die Vertiefung in
der Mitte des Filters, bis es über den oberen Filterteil läuft und an den
Filterwänden hochzusteigen beginnt. Wichtig: Vor dem Einsetzen in den
Behälter 24 Stunden lang vollständig trocknen lassen.
8. Zum Einsetzen des HEPA-Filters setzen Sie zuerst den HEPA-Schutzfilter (19)
auf den HEPA-Filter, bis er anschlägt und ein Klickgeräusch zu hören ist.
Beachten Sie dabei die Markierungsrichtung des Schutzfilters. (Abb. 11)
9. Setzen Sie den HEPA-Filter (18) mit dem HEPA-Schutzfilter (19) in das mittlere Fach auf der Unterseite des Behälterdeckels ein. Lassen Sie die Ansät-
25
ze (25) auf der Oberseite des HEPA-Filters in die Einsatzvertiefungen (26)
für den HEPA-Filter. gleiten. Wenn der Filter anschlägt, drehen Sie ihn nach
links, bis er festsitzt. (Abb. 12).
10. Schließen Sie den Staubauffangbehälter (13), indem Sie den Deckel nach
vorne klappen, bis ein Klickgeräusch bestätigt, dass der Staubauffangbehälter geschlossen ist. (Abb. 7)
11. Wichtig: Benutzen Sie den Staubsauger niemals ohne korrekt im Be-
hälter eingesetzten HEPA-Filter und HEPA-Schutzfilter.
REINIGUNG DES BEHÄLTERABLUFTFILTERS (21):
• Überprüfen Sie regelmäßig den Zustand des Behälterabluftfilters (21). Dieser
Filter muss unbedingt regelmäßig ausgetauscht bzw. gereinigt werden, um
die einwandfreie Saugleistung des Gerätes aufrechtzuerhalten.
• Reinigen Sie den Filter bei Bedarf. Entnehmen Sie dazu den Abluftfilter. (Abb.
13)
• Schütteln Sie den Filter gut aus oder waschen Sie ihn bei Bedarf mit Spül-
mittel unter fließendem Wasser.
• Wichtig: Vor dem Einsetzen in den Behälter 24 Stunden lang vollständig
trocknen lassen.
• Setzen Sie den Filter wieder ein und drücken Sie ihn nach unten, bis die
Gitterrillen über die Filteroberfläche ragen.
• Wichtig: Staubsauger niemals ohne korrekt eingesetzten Behälterab-
luftfilter benutzen.
REINIGUNG DES MOTORSCHUTZFILTERS (17)
• Überprüfen Sie regelmäßig den Zustand des Motorschutzfilters (17). Dieser
Filter muss unbedingt regelmäßig ausgetauscht bzw. gereinigt werden, um
die einwandfreie Saugleistung des Geräts aufrechtzuerhalten.
• Reinigen Sie den Filter bei Bedarf. Entnehmen Sie dazu den Motorschutzfil-
ter. (Abb. 14)
• Schütteln Sie den Filter gut aus oder waschen Sie ihn bei Bedarf mit Spül-
mittel unter fließendem Wasser.
• Wichtig: Vor dem Einsetzen in den Behälter 24 Stunden lang vollständig
trocknen lassen.
• Setzen Sie den Filter wieder ein und drücken Sie nach unten, bis die Gitter-
rillen über die Filteroberfläche ragen.
• Wichtig: Staubsauger niemals ohne Motorschutzfilter benutzen.
REINIGUNG DES ABLUFTFILTERS (12)
• Überprüfen Sie regelmäßig den Zustand des Abluftfilters (12).
• Abluftfilter (12) aus der Rückseite des Staubsaugers nach Abnahme des
Abluftgitters (11) entnehmen. (Abb. 15).
• Schütteln Sie den Filter gut aus oder waschen Sie ihn bei Bedarf mit Spül-
mittel unter fließendem Wasser.
• Wichtig: Vor dem Einsetzen in den Staubsauger 24 Stunden lang voll-
ständig trocknen lassen.
26
• Den sauberen Filter wieder einsetzen und Abluftgitter (11) schließen. Dazu
setzen Sie den Filter in sein Fach ein und schließen das Gitter, indem Sie
den oberen Ansatz nach oben drücken, bis ein Klickgeräusch zu hören ist.
(Abb. 16).
• Wichtig: Staubsauger niemals ohne Abluftfilter benutzen.
27
• PORTUGUÊS
ATENÇÃO
• Leia estas instruções antes de colocar o aparelho em funcionamento. Conserve-as para futuras consultas.
• Verifique se os dados de tensão e de frequência indicados na placa de características do aspirador coincidem com os da rede eléctrica para evitar
danos no aparelho.
• IMPORTANTE: Nunca utilize o aspirador sem o depósito contentor do pó
(13) e os filtros (12, 17, 18, 19, 21) devidamente colocados.
• IMPORTANTE: Para a manutenção da capacidade de aspiração do aparelho,
aconselhamos a esvaziar o depósito (13) e a limpar o filtro HEPA do depósito de recolha do pó (18) e o respectivo filtro de protecção (19) depois de
cada utilização. Também aconselhamos verificar periodicamente o estado do
filtro de saída do ar do depósito (21) e o filtro protector do motor (17).
Consulte as secções “limpeza do depósito de recolha do pó” e “limpeza de
filtros”. O depósito de recolha do pó (13) saturado ou os filtros obstruídos
diminuem a capacidade de aspiração do aparelho, existindo o risco de sobreaquecimento do aspirador, fazendo com que seja desligado pelo limitador de temperatura.
• Nunca lave os filtros na máquina de lavar a roupa.
• Nunca aspire cinzas acesas, cigarros, lascas ou objectos com pontas agudas,
sujidade húmida, nem líquidos.
• Desligue sempre o seu aspirador depois de usá-lo e antes de limpar o aparelho ou trocar os filtros, e faça-o sempre puxando a ficha e não o fio.
• Mantenha o seu aspirador longe de focos de calor.
• Não puxe o fio com força e nunca para além da marca de cor (vermelha)
que indica o final do fio.
• Se o fio flexível de alimentação estiver estragado, deve ser substituído por
um Serviço de Assistência reconhecido pelo fabricante, a fim de evitar um
perigo.
• Não agarre no aspirador nem na ficha com as mãos molhadas.
• Não deve submergir nem humedecer o aparelho.
ATENÇÃO: Quando pretender desfazer-se do aparelho, NUNCA o deite
no caixote do lixo, faça-o no seu ECOPONTO ou no ponto de recolha
de resíduos mais perto de sua casa, para o seu posterior tratamento.
Desta forma, está a contribuir para a protecção do meio ambiente.
DESCRIÇÃO DO APARELHO:
1.- Tubo flexível.
28
2.- Cabo.
3.- Regulador mecânico de potência.
4.- Tubo metálico telescópico.
5.- Botão recolhe-fio.
6.- Botão de ligar/desligar.
7.- Botão de ajuste do tubo telescópico.
8.- Regulador electrónico de potência.
9.- Botão da escova multiusos.
10.- Escova multiusos.
11.- Grelha do filtro de saída do ar.
12.- Filtro de saída do ar do motor.
13.- Depósito de recolha do pó.
14.- Pega de transporte do depósito de recolha do pó.
15.- Botão de engate/desengate do tubo flexível.
16.- Botão de abertura da tampa principal do aspirador.
17.- Filtro protector do motor.
DESCRIÇÃO DO DEPÓSITO DE RECOLHA DO PÓ
18.- Filtro HEPA depósito de recolha do pó.
19.- Filtro de protecção HEPA.
20.- Botão de abertura automática do depósito de recolha do pó.
21.- Filtro de saída do ar do depósito de recolha do pó.
22.- Boca de entrada de ar do depósito.
23.- Nível máximo de enchimento do depósito.
24.- Tampa do depósito de recolha do pó.
25.- Patilhas do filtro HEPA.
26.- Aberturas do alojamento do filtro HEPA.
ACESSÓRIOS
27.- Bico estreito para esquinas, cantos, etc.
FUNCIONAMENTO:
• Verifique se o depósito de recolha do pó (13) e os filtros (12, 17, 18, 19 e
21) estão correctamente colocados. Consulte as secções “limpeza do depósito de recolha do pó” e “limpeza de filtros”.
• Introduza o tubo flexível (1) na boca de aspiração, fazendo coincidir as ranhuras da boca de aspiração com as patilhas do tubo flexível, até ouvir um
estalido. Para a sua extracção, pressione ligeiramente o botão do tubo flexível (15) e puxe para fora.
• Antes de utilizar o aspirador, prepare os acessórios correspondentes à superfície que for limpar. Estes unem-se com pressão através de um suave
movimento giratório. Pode colocar os acessórios directamente no tubo flexível (1), ou então, para aceder a superfícies compridas, coloque o tubo
metálico telescópico (4).
• A escova de aspiração multiusos (10) é adequada para aspirar todo o tipo
de pavimentos, tapetes, alcatifas. Esta escova é comutável dependendo da
29
superfície a aspirar. Pressionando o botão da escova (9) com o pé, muda-se
a posição de limpeza da escova. Aconselha-se a limpeza de pavimentos
duros, madeira e parquet com a escova de fibra retirada, e a limpeza de
carpetes e tapetes com a escova de fibra colocada.
• Este modelo também inclui um bico de aspiração para locais estreitos, ranhuras e esquinas (27). Este acessório também se coloca directamente no
tubo flexível (1) ou, então, no tubo metálico telescópico (4).
• Já pode ligar o aparelho à rede. Para isso, retire o cabo e coloque o aspirador em funcionamento accionando o botão (6). Uma marca amarela no cabo
indica a sua largura máxima aconselhável. Nunca deve extrair o cabo ultrapassando a marca vermelha.
• Regule a potência de aspiração com o regulador electrónico (8).
• Também se pode regular mecanicamente a potência de aspiração abrindo
ou fechando o dispositivo (3) que se encontra no cabo. Esta função é aconselhável para a limpeza de carpetes ou tapetes pequenos, facilitando o
deslizar da escova pela superfície a aspirar.
• Uma vez acabado o trabalho, desligue o aparelho accionando o botão (6).
Desligue-o da rede e recolha o fio pressionando a tecla (5). Recomenda-se
segurar a ficha do fio com a mão, para evitar um possível golpe desta com
o corpo do aspirador.
• Durante as interrupções da tarefa de aspiração, pode introduzir a escova
multiusos no suporte existente na parte posterior da estrutura do aspirador.
(Fig. 1).
• Para facilitar o seu transporte e armazenamento, pode colocá-lo na posição
vertical, introduza o encaixe da escova multiusos no alojamento situado na
parte inferior do aspirador. (Fig.2)
LIMPEZA DO DEPÓSITO DE RECOLHA DO PÓ:
NOTA: Antes de começar a limpeza do depósito, certifique-se de que
desligou o aparelho da corrente.
• Quando o pó armazenado no depósito atingir a marca do nível máximo de
enchimento (23) deverá proceder ao esvaziamento do depósito. Para um
óptimo rendimento do aparelho, aconselhamos a fazer a limpeza do depósito depois de cada utilização.
• Quando precisar de esvaziar o depósito de recolha do pó, desligue o aparelho e proceda da seguinte forma:
1. Se o tubo flexível (1) estiver colocado no aspirador, deverá retirá-lo. Para
isso, pressione ligeiramente o botão do tubo flexível (15) e extraia o tubo
flexível da boca de aspiração. (Fig. 3). Por razões de segurança, não poderá abrir-se a tampa do aspirador quando o tubo flexível estiver acoplado
à boca de aspiração do aparelho.
2. Abra a tampa principal do aspirador pressionando o botão de abertura da
tampa principal (16) até que esta fique encaixada. (Fig. 4)
3. Extraia o depósito contentor de pó puxando pela pega (14) para cima. (Fig.
5).
30
4. Para abrir o depósito, accione o botão de abertura automática (20) e esvazie a sujidade no balde de lixo. (Fig. 6).
5. Para fechar o depósito, incline a tampa (24) para a frente e pressione para
cima até ouvir o estalido que indica quando a tampa do depósito está bem
fechada. (Fig. 7).
6. Introduza o depósito contentor do pó de novo no aspirador, empurre o
depósito até ao máximo e até que fique devidamente encaixado no seu
alojamento. (Fig. 8).
7. Feche a tampa principal do aspirador.
LIMPEZA DE FILTROS
Nota: Antes de começar a limpeza dos filtros, certifique-se de que desligou o aparelho da corrente.
• Para manter a capacidade de aspiração do aspirador, aconselhamos a lim-
peza do filtro HEPA do depósito (18) e do seu filtro de protecção (19) depois
de cada utilização.
LIMPEZA DO FILTRO HEPA DO DEPÓSITO (18) E DO FILTRO DE PROTECÇÃO HEPA (19)
1. Antes de começar a limpeza do filtro, certifique-se de que desligou o aparelho da corrente.
2. Esvazie o depósito antes de limpar o filtro HEPA (18). Para isso, consulte as
secções “limpeza do depósito de recolha do pó”.
3. Para extrair o filtro HEPA (18) e o filtro de protecção (19), abra o depósito
de recolha do pó (13) e mantenha-o aberto. (Fig. 6).
4. Desenrosque o filtro HEPA (18) e o filtro de protecção (19) girando-o para
a direita até que este conjunto fique solto e puxe-o para fora. (Fig. 9).
5. Extraia o filtro de protecção (19) puxando-o para fora (fig. 10). Se for necessário, lave o filtro de protecção com água e deixe-o secar durante pelo
menos 24 horas.
6. Sacuda o filtro HEPA (18) no balde de lixo, batendo levemente até que não
saia mais pó.
7. Em caso de sujidade excessiva, lave o filtro em água corrente com detergente suave. Para isso, introduza água pela cavidade central do filtro até
esta transbordar pela parte superior do filtro e começar a sair pelas paredes
do filtro. Importante: deixe-o secar totalmente durante 24 horas antes
de voltar a colocá-lo no depósito.
8. Para a colocação do filtro HEPA, coloque primeiro o filtro de protecção (19)
sobre o filtro HEPA até ao máximo e até ouvir um “estalido”, tendo em
atenção o sentido das marcas do filtro de protecção. (Fig. 11)
9. Encaixe o conjunto do filtro HEPA (18) com o filtro de protecção (19) no
alojamento central da parte inferior da tampa do depósito. Faça coincidir
as patilhas (25) da parte superior do filtro HEPA com as aberturas (26) do
alojamento para o filtro HEPA. Quando o filtro atingir o máximo, gire-o para
a esquerda até ficar fixo. (Fig. 12).
31
10. Feche o depósito de recolha do pó (13), oscilando a tampa para a frente
até ouvir um estalido que indica que o depósito contentor do pó está
fechado. (Fig.7).
11. Importante: Nunca use o aspirador sem ter colocado correctamente
o filtro HEPA e o respectivo filtro de protecção no depósito.
LIMPEZA DO FILTRO DE SAÍDA DE AR DO DEPÓSITO (21):
• Verifique regularmente o estado do filtro de saída do ar (21). É importante
mudar ou limpar este filtro regularmente, para manter a capacidade de aspiração do aparelho.
• Quando considerar necessário, proceda à respectiva limpeza. Para isso, puxe
para fora o filtro de saída do ar. (Fig. 13)
• Sacuda bem o filtro ou, se considerar necessário, lave-o com água corrente
e detergente.
• Importante: deixe-o secar totalmente durante 24 horas antes de voltar
a colocá-lo no depósito.
• Para colocá-lo introduza este filtro no respectivo alojamento e pressione até
as patilhas da grelha sobressaiam pela superfície do filtro.
• Importante: Nunca utilize o aspirador sem o filtro de saída do ar do
depósito devidamente colocado.
LIMPEZA DO FILTRO PROTECTOR DO MOTOR (17)
• Verifique periodicamente o estado do filtro de protecção do motor (17). É
importante mudar ou limpar este filtro regularmente, para manter a capacidade de aspiração do aparelho.
• Quando considerar necessário, proceda à respectiva limpeza. Para isso, puxe
para fora o filtro de saída do ar. (Fig. 14)
• Sacuda bem o filtro ou, se considerar necessário, lave-o com água corrente
e detergente.
• Importante: deixe-o secar totalmente durante 24 horas antes de voltar
a colocá-lo no depósito.
• Para colocá-lo introduza este filtro no respectivo alojamento e pressione até
que as patilhas da grelha saiam pela superfície do filtro.
• Importante: Nunca utilize o aspirador sem o filtro de protecção para o
motor.
LIMPEZA DO FILTRO DE SAÍDA DO AR (12)
• Verifique periodicamente o estado do filtro de saída do ar (12).
• Extraia o filtro (12) da parte de trás do aspirador retirando a grelha de saída
do ar (11). (Fig. 15).
• Sacuda bem o filtro ou, se considerar necessário, lave-o com água corrente
e detergente.
• Importante: deixe-o secar totalmente durante 24 horas antes de voltar
a colocá-lo no aparelho.
• Volte a colocá-lo assim que estiver limpo, fechando de novo a grelha pro-
tectora (11). Para isso introduza o filtro no respectivo alojamento e feche a
32
grelha pressionando a patilha superior da mesma para cima até ouvir um
estalido. (Fig. 16).
• Importante: Nunca utilize o aspirador sem o filtro de saída do ar.
33
• ITALIANO
ATTENZIONE
• Leggere le presenti istruzioni prima di accendere l’apparecchio e conservar-
le per future consultazioni.
• Verificare che i dati relativi alla tensione e alla frequenza riportati sulla tar-
ghetta delle caratteristiche dell’aspirapolvere corrispondano a quelli delle
rete elettrica per evitare danni all’apparecchio.
• IMPORTANTE: non utilizzare l’aspirapolvere se il contenitore della pol-
vere (13) e i filtri (12, 17, 18) non sono posizionati correttamente.
• IMPORTANTE: perché la capacità di aspirazione dell’apparecchio non venga
compromessa, si consiglia di svuotare il contenitore (13) e di pulirne il filtro
antiallergico HEPA (18) e il relativo filtro di protezione (19) dopo ogni utilizzo. Si consiglia inoltre di verificare regolarmente lo stato del filtro di uscita
dell’aria del contenitore (21) e il filtro di protezione del motore (17). Per
ulteriori informazioni, vedere le sezioni “Pulizia del contenitore della polvere” e “Pulizia dei filtri”. Un contenitore della polvere (13) pieno o filtri ostruiti riducono la capacità di aspirazione dell’apparecchio e fanno insorgere il
rischio di surriscaldamento dell’apparecchio. In questo caso, il funzionamento dell’aspirapolvere viene interrotto dal limitatore di temperatura.
• Non lavare mai i filtri in lavatrice.
• Non aspirare mai ceneri calde, sigarette, oggetti appuntiti, sporco umido o
liquidi.
• Scollegare sempre l’aspirapolvere dopo l’uso, prima di pulirlo o di sostituir-
ne i filtri. Per farlo, estrarre la spina facendo attenzione a non tirare il
cavo.
• Tenere l’aspirapolvere lontano da fonti di calore.
• Non tirare il cavo con forza, né oltre il segno colorato (rosso) che ne indica
la fine.
• Se il cavo di alimentazione è danneggiato, farlo sostituire presso un servizio
di assistenza autorizzato dal produttore per non correre rischi.
• Non afferrare l’aspirapolvere o la spina con le mani bagnate.
• Non immergere l’apparecchio in acqua ed evitare che si bagni.
ATTENZIONE: non smaltire MAI l’apparecchio con i rifiuti domestici.
Portarlo presso il CENTRO DI SMALTIMENTO o di raccolta più vicino
perché possa essere smaltito adeguatamente. In questo modo si
contribuisce alla tutela dell’ambiente.
DESCRIZIONE DELL’APPARECCHIO
1.- Tubo flessibile
34
2.- Impugnatura
3.- Variatore meccanico di potenza
4.- Tubo telescopico di metallo
5.- Pulsante del dispositivo avvolgicavo
6.- Pulsante di accensione/spegnimento
7.- Pulsante per la regolazione del tubo telescopico
8.- Variatore elettronico di potenza
9.- Pulsante della spazzola multiuso
10.- Spazzola multiuso
11.- Griglia filtro di uscita dell’aria
12.- Filtro di uscita dell’aria del motore
13.- Contenitore della polvere
14.- Manico per il trasporto del contenitore della polvere
15.- Pulsanti per l’aggancio e lo sganciamento del tubo flessibile
16.- Pulsante per l’apertura del coperchio principale dell’aspirapolvere
17.- Filtro di protezione del motore
DESCRIZIONE DEL CONTENITORE DELLA POLVERE
18.- Filtro HEPA del contenitore della polvere
19.- Filtro di protezione HEPA
20.- Pulsante per l’apertura automatica del contenitore della polvere
21.- Filtro di uscita dell’aria dal contenitore della polvere
22.- Boccola di ingresso dell’aria del contenitore
23.- Livello di riempimento massimo del contenitore
24.- Coperchio del contenitore
25.- Linguette del filtro HEPA
26.- Finestre dell’alloggiamento del filtro HEPA
ACCESSORI
27.- Boccola stretta per angoli, luoghi non facilmente accessibili, ecc.
FUNZIONAMENTO
• Verificare che il contenitore della polvere (13) e i filtri (12, 17, 18, 19 e 21)
siano inseriti correttamente. Per ulteriori informazioni, vedere le sezioni
“Pulizia del contenitore della polvere” e “Pulizia dei filtri”.
• Introdurre il tubo flessibile (1) nella bocca di aspirazione facendo coincidere
le scanalature della bocca di aspirazione con quelle del tubo flessibile, fino
a sentire un clic. Per estrarlo, premere delicatamente i pulsanti del tubo
flessibile (15) e tirarlo.
• Prima di utilizzare l’aspirapolvere preparare gli accessori adatti alla superficie
da pulire. Questi si montano a pressione eseguendo un leggero movimento
rotatorio. È possibile fissare gli accessori direttamente al tubo flessibile (1)
oppure, per accedere a superfici lontane, applicare il tubo telescopico in
metallo (4).
• La spazzola di aspirazione multiuso (10) può essere utilizzata su qualsiasi
tipo di pavimento, moquette e tappeto. Questa è una spazzola adattabile
35
alla superficie da pulire. Premere con il piede il pulsante della spazzola (9)
consente di cambiare la posizione di pulizia della spazzola. Si consiglia di
pulire superfici dure, in legno e parquet senza la spazzola di fibra e di pulire moquette e tappeti con la spazzola di fibra.
• Questo modello è altresì fornito di una bocchetta di aspirazione per pulire
fessure, scanalature e angoli (27). Questo accessorio può essere direttamente fissato al tubo flessibile (1) oppure al tubo telescopico in metallo (4).
• L’apparecchio è pronto per essere collegato alla rete elettrica. Per farlo,
estrarre il cavo di alimentazione e avviare l’aspirapolvere premendo il pulsante (6). Un segno giallo sul cavo ne indica la lunghezza massima consigliata. Non estrarre il cavo oltre il segno rosso.
• Regolare la potenza di aspirazione con l’apposito variatore elettronico (8).
• La potenza può anche essere regolata meccanicamente, aprendo o chiudendo il dispositivo (3) posto sul manico. Questa funzione è utile per pulire
moquette o piccoli tappeti, facendo scivolare la spazzola sulla superficie da
pulire.
• Dopo l’uso spegnere l’apparecchio premendo il pulsante (6). Staccarlo dalla
presa di corrente e avvolgere il cavo premendo il tasto (5). Si consiglia di
afferrare la spina del cavo con la mano, per evitare che urti contro il corpo
dell’aspirapolvere.
• Durante le pause dell’attività di aspirazione è possibile introdurre la spazzola multiuso nel supporto esistente nella parte posteriore del corpo dell’aspirapolvere (Fig. 1).
• Collocare l’aspirapolvere in posizione verticale per trasportarlo e conservarlo. Introdurre il gancio della spazzola multiuso in uno degli appositi alloggiamenti situati nella parte bassa dell’aspirapolvere (Fig. 2).
PULIZIA DEL CONTENITORE DELLA POLVERE
NOTA: prima di pulire il contenitore verificare che l’aspirapolvere sia
scollegato dalla rete elettrica.
• Se la polvere accumulata nel contenitore supera il livello di riempimento
massimo (23), svuotare il contenitore. Per un rendimento ottimale dell’apparecchio, pulire il contenitore dopo ogni utilizzo.
• Per svuotare il contenitore della polvere staccare l’apparecchio dalla corrente elettrica e procedere nel modo descritto di seguito:
1. Se il tubo flessibile (1) è collocato sull’aspirapolvere, rimuoverlo. Per farlo,
premere leggermente il pulsante del tubo flessibile (15) ed estrarre il tubo
dalla bocca di aspirazione (Fig. 3). Per questioni di sicurezza, il coperchio
dell’aspirapolvere non si apre se il tubo flessibile è inserito nella bocca di
aspirazione dell’apparecchio.
2. Aprire il coperchio principale dell’aspirapolvere premendone il pulsante di
apertura (16) fino a quando non si incastra (Fig. 4).
3. Estrarre il contenitore della polvere tirandone il manico (14) verso l’alto
(Fig. 5).
36
4. Per aprire il contenitore premere il pulsante per l’apertura automatica (20)
e svuotarlo nella spazzatura (Fig. 6).
5. Per chiudere il contenitore, spostare il coperchio (24) in avanti ed esercitare pressione verso l’alto fino a sentire un clic, a indicare che il tappo del
contenitore è ben chiuso (Fig. 7).
6. Porre nuovamente il contenitore della polvere nell’aspirapolvere, spingere
il contenitore fino a sentire un clic, a indicare che è posizionato correttamente (Fig. 8).
7. Chiudere il coperchio principale dell’aspirapolvere.
PULIZIA DEI FILTRI
Nota: prima di iniziare a pulire i filtri, verificare di aver scollegato l’apparecchio dalla rete elettrica.
• Perché la capacità di aspirazione dell’apparecchio non diminuisca, si consi-
glia di pulire il filtro HEPA del contenitore (8) e il relativo filtro di protezione
(19) dopo ogni utilizzo.
PULIZIA DEL FILTRO HEPA DEL CONTENITORE (18) E DEL FILTRO DI
PROTEZIONE HEPA (19)
1. Prima di pulire il contenitore verificare che l’apparecchio sia scollegato
dalla rete elettrica.
2. Svuotare il contenitore prima di pulire il filtro HEPA (18). Per ulteriori informazioni, vedere la sezione “Pulizia del contenitore della polvere”.
3. Per estrarre il filtro HEPA (18) e il filtro di protezione (19), aprire il contenitore della polvere (13) e tenerlo aperto (Fig. 6).
4. Per rimuovere il filtro HEPA (18) e il filtro di protezione (19), ruotarli verso
destra fino a quando questo gruppo non risulta completamente libero e
tirarlo verso l’esterno (Fig. 9).
5. Rimuovere il filtro di protezione (19) tirandolo verso l’esterno (Fig. 10). Se
necessario, lavare il filtro di protezione con acqua e lasciarlo asciugare per
almeno 24 ore.
6. Svuotare il filtro HEPA (18) nella spazzatura con leggeri colpi fino a quando
non esce più polvere.
7. In caso di sporco eccessivo, lavare il filtro con acqua corrente e un detersivo delicato. Per farlo, far entrare acqua attraverso la cavità centrale del
filtro fino a quando non fuoriesce dalla parte superiore del filtro e inizia a
uscire dalle pareti dello stesso. Importante: lasciare asciugare il filtro
completamente per 24 ore prima di riposizionarlo nel contenitore.
8. Per collocare il filtro HEPA, inserire dapprima il filtro di protezione (19) sul
filtro HEPA fino in fondo e fino a sentire un clic, tenendo conto del senso
dei segni del filtro di protezione (Fig. 11).
9. Far combaciare il gruppo filtro HEPA (18) con il filtro di protezione (19)
nell’alloggiamento centrale dalla parte inferiore del coperchio del contenitore. Far coincidere le linguette (25) della parte superiore del filtro HEPA
37
con le finestre (26) dell’alloggiamento per il filtro HEPA. Quando il filtro
risulta bloccato, ruotarlo verso sinistra fino a fissarlo (Fig. 12).
10. Chiudere il contenitore della polvere (13) muovendo il coperchio in avanti fino a sentire un clic, che indica che il contenitore è chiuso (Fig. 7).
11. Importante: non utilizzare mai l’aspirapolvere senza aver collocato
correttamente il filtro HEPA e il relativo filtro di protezione nel contenitore.
PULIZIA DEL FILTRO DI USCITA DELL’ARIA DEL CONTENITORE (21)
• Verificare periodicamente lo stato del filtro di uscita dell’aria (21). È impor-
tante sostituire o pulire il filtro a intervalli regolari per preservare la capacità di aspirazione dell’apparecchio.
• Se necessario, pulirlo. Per farlo, tirare il filtro di uscita dell’aria verso l’ester-
no (Fig. 13).
• Scuotere bene il filtro oppure, se necessario, lavarlo con acqua corrente e
sapone.
• Importante: lasciare asciugare il filtro completamente per 24 ore prima
di riposizionarlo nel contenitore.
• Per posizionarlo, introdurre il filtro nell’apposito alloggiamento e premere
in modo che le sicure della griglia fuoriescano dalla superficie del filtro.
• Importante: non utilizzare mai l’aspirapolvere senza il filtro di uscita
dell’aria del contenitore collocato correttamente.
PULIZIA DEL FILTRO DI PROTEZIONE DEL MOTORE (17)
• Verificare periodicamente lo stato del filtro di uscita di protezione del mo-
tore (17). È importante sostituire o pulire il filtro a intervalli regolari per
preservare la capacità di aspirazione dell’apparecchio.
• Se necessario, pulirlo. Per farlo, tirare il filtro di uscita dell’aria verso l’ester-
no (Fig. 14).
• Scuotere bene il filtro oppure, se necessario, lavarlo con acqua corrente e
sapone.
• Importante: lasciare asciugare il filtro completamente per 24 ore prima
di riposizionarlo nel contenitore.
• Per posizionarlo, introdurre il filtro nell’apposito alloggiamento e premere
in modo che le sicure della griglia fuoriescano dalla superficie del filtro.
• Importante: non utilizzare mai l’aspirapolvere senza il filtro di protezio-
ne del motore.
PULIZIA DEL FILTRO DI USCITA DELL’ARIA (12)
• Verificare periodicamente lo stato del filtro di uscita dell’aria (12).
• Estrarre il filtro (12) dalla parte posteriore dell’aspirapolvere rimuovendo la
griglia di uscita dell’aria (11) (Fig. 15).
• Scuotere bene il filtro oppure, se necessario, lavarlo con acqua corrente e
sapone.
• Importante: lasciare asciugare il filtro completamente per 24 ore prima
di riposizionarlo nell’apparecchio.
38
• Riposizionarlo una volta pulito chiudendo nuovamente la griglia di protezione (11). Per farlo, introdurre il filtro nell’apposito alloggiamento e chiudere la griglia premendo sulla linguetta superiore della stessa verso l’alto,
fino a sentire un clic (Fig. 16).
• Importante: non utilizzare mai l’aspirapolvere senza il filtro di uscita
dell’aria.
39
• NEDERLANDS
WAARSCHUWINGEN
• Lees deze aanwijzingen aandachtig door alvorens het apparaat in gebruik
te nemen. Bewaar de aanwijzingen om deze in de toekomst na te kunnen
slaan.
• Controleer of de spannings- en frequentiegegevens op het kenmerkenplaatje van de stofzuiger overeenkomen met de gegevens van het lichtnet
teneinde beschadiging van het apparaat te voorkomen.
• BELANGRIJK: Gebruik de stofzuiger nooit zonder dat het stofreservoir
(13) en de filters (12, 17, 18, 19, 21) goed aangebracht zijn.
• BELANGRIJK: om een constante zuigkracht te houden wordt aanbevolen tel-
kens na gebruik het stofreservoir (13) te legen en het HEPA stoffilter (18) en
het HEPA beschermingsfilter (19) schoon te maken. Voorts bevelen we aan
regelmatig de toestand van het blaasfilter van het stofreservoir (21) en het
beschermingsfilter van de motor (17) te controleren. Raadpleeg hiervoor de
paragraven “Het stofreservoir schoonmaken” en “De filters schoonmaken”. Een
verzadigd stofreservoir (13) of versperde filters verminderen de zuigkracht van
het apparaat; bovendien bestaat er het risico van oververhitting van de stofzuiger waardoor deze door de temperatuurbegrenzer uitgeschakeld wordt.
• Was de filters nooit in de wasmachine.
• Zuig nooit gloeiende as of sigaretten op, noch splinters of andere scherpe
voorwerpen, noch vochtig vuil of vloeistoffen.
• Trek, na gebruik en voordat u de stofzuiger gaat schoonmaken of de filters
gaat vervangen, altijd de stekker uit het stopcontact. Trek aan de stekker,
nooit aan het snoer.
• Houd de stofzuiger uit de buurt van warmtebronnen.
• Trek nooit hard aan het snoer en ga nooit voorbij de rode eindmarkering
van het snoer.
• Als het buigzame snoer beschadigd is, deze door een door de fabrikant
erkende servicedienst laten vervangen, om eventuele risico’s te vermijden.
• Raak de stofzuiger of de stekker niet met natte handen aan.
• Het apparaat mag nooit nat of vochtig worden.
LET OP: Wanneer u dit apparaat niet meer gebruikt en wilt weggooien,
deponeer het dan IN GEEN GEVAL bij het huisvuil maar breng het voor
verdere verwerking naar het dichtstbijzijnde recyclingcentrum of vuilophaalpunt. Op deze wijze draagt u bij aan het behoud van het milieu.
BESCHRIJVING VAN HET APPARAAT:
1.- Slang.
40
2.- Handgreep
3.- Mechanische zuigkrachtregeling.
4.- Metalen telescoopbuis.
5.- Drukknop snoeroproller.
6.- Aan- / Uit-knop
7.- Knop om telescoopbuis af te stellen.
8.- Elektronische zuigkrachtregeling.
9.- Multifunctionele drukknop.
10.- Multifunctionele borstel.
11.- Rooster blaasfilter.
12.- Blaasfilter van de motor.
13.- Stofreservoir.
14.- Draaghandgreep van stofreservoir.
15.- Knop om slang aan / af te koppelen.
16.- Drukknop om voornaamste stofzuigerdeksel te openen.
17.- Motorbeschermingsfilter.
BESCHRIJVING VAN HET STOFRESERVOIR
18.- HEPA-filter van het stofreservoir.
19.- HEPA beschermingsfilter.
20.- Drukknop om stofreservoir automatisch te openen.
21.- Blaasfilter van het stofreservoir.
22.- Luchtinlaatmond van het stofreservoir.
23.- Maximale vulpeil van het reservoir.
24.- Reservoirdeksel.
25.- Uitsteeksels HEPA-filter.
26.- Vensters van houder van HEPA-filter.
HULPSTUKKEN
27.- Smalle zuigmond voor kieren, hoeken, enz.
GEBRUIK:
• Controleer of het stofreservoir (13) en de filters (12, 17, 18, 19 en 21) correct
geplaatst zijn. Raadpleeg hiervoor de paragraven “Stofreservoir schoonmaken” en “Filters schoonmaken”.
• Steek de slang (1) in de zuigmond (4) zodat de gleuven van het mondstuk
op de uitsteeksels van de slang aansluiten en u een klik hoort. Druk om deze
eruit te halen licht op de knop van de slang (15) en trek deze vervolgens
naar buiten.
• Bevestig voordat u begint te stofzuigen het juiste hulpstuk voor het oppervlak dat u gaat zuigen. De hulpstukken worden met een lichte, draaiende beweging vastgedrukt. U kunt ze direct op de stofzuigerslang (1)
plaatsen, of desgewenst, om op grotere afstand te kunnen werken, op de
telescoopbuis (4).
• De multifunctionele zuigborstel (10) is geschikt voor elke soort vloer, vloerbedekking, vloerkleed. Deze borstel kan omgeschakeld worden, al naar
41
gelang het te zuigen oppervlak. Druk met de voet op de borstelknop (9) om
de borstelstand te veranderen. Aanbevolen wordt om harde vloeren van
hout of parket te zuigen met de borstel met de vezels eruit en vloerbedekking en vloerkleden met ingetrokken vezels.
• Dit model beschikt ook over een zuigmond voor kieren en hoeken (27). U
kunt dit hulpstuk rechtstreeks op de slang (1) aanbrengen, of desgewenst,
op de metalen telescoopbuis (4).
• U kunt de stofzuiger nu op het lichtnet aansluiten. Trek daarvoor het snoer
uit de stofzuiger en zet de stofzuiger aan met behulp van de drukknop (6).
Een geel merkteken op het snoer geeft de aanbevolen maximumlengte voor
het snoer aan. Rol het snoer nooit verder uit dan het rode merkteken.
• Stel de zuigkracht in met de elektronische zuigkrachtregeling (8).
• De zuigkracht kan ook mechanisch bijgesteld worden door het mechanisme
(3) op de handgreep te openen of te sluiten. Deze functie is handig om
tapijten of kleine vloerkleden te zuigen. De borstel glijdt lichter over het te
zuigen oppervlak.
• Zet na gebruik de stofzuiger met behulp van de drukknop (6) uit. Haal de
stekker uit het stopcontact en rol het snoer op met de desbetreffende knop
(5). Het verdient aanbeveling bij het inrollen de stekker vast te houden om
te voorkomen dat deze tegen de behuizing van de stofzuiger slaat.
• Tijdens de onderbrekingen onder het stofzuigen kunt u de multifunctionele
borstel in de houder aan de achterkant van de stofzuigerbehuizing aanbrengen. (Afb. 1).
• Om het apparaat beter te kunnen dragen en bewaren kunt u het rechtop
zetten en de verbinding van de multifunctionele zuigborstel in de houder
aan de onderkant van de stofzuiger steken. (Afb. 2)
HET STOFRESERVOIR SCHOONMAKEN:
OPMERKING: controleer voor het schoonmaken of de stekker van het
apparaat uit het stopcontact getrokken is.
• Als het in het stofreservoir opgevangen stof de maximummarkering op het
reservoir (23) bereikt moet deze geleegd worden. Voor een optimaal rendement van het apparaat wordt aanbevolen het stofreservoir na elk gebruik
schoon te maken.
• Haal als het stofreservoir geleegd moet worden de stekker uit het stopcontact en ga als volgt te werk:
1. Als de slang (1) op de stofzuiger aangebracht is, verwijder deze. Druk
hiervoor licht op de knop van de slang (15) en trek deze vervolgens uit de
zuigmond (Afb. 3). Om veiligheidsredenen mag de stofzuigerdeksel niet
geopend worden wanneer de slang op de zuigmond van het apparaat is
aangesloten.
2. Open de hoofddeksel (18) van de stofzuiger door de desbetreffende knop
(16) in te drukken tot deze vast klikt (Afb. 4)
3. Haal het stofreservoir eruit door deze aan zijn handvat (14) omhoog te
trekken (Afb. 5).
42
4. Druk om het stofreservoir te openen op de knop voor automatisch openen
(20) en leeg het boven een vuilnisemmer (Afb. 6).
5. Om het reservoir weer te sluiten, het deksel naar voren kantelen en omhoog drukken tot u een klik hoort die aangeeft dat het reservoirdeksel
goed gesloten is (Afb. 7).
6. Plaats het stofreservoir weer in de stofzuiger, druk het reservoir tot aan de
bodem en totdat hij goed in zijn houder vast komt te zitten (Afb. 8).
7. Sluit de voornaamste deksel.
DE FILTERS SCHOONMAKEN
Opmerking: controleer voor het schoonmaken of de stekker van het apparaat uit het stopcontact getrokken is.
• Om een constante zuigkracht te houden wordt aanbevolen telkens na ge-
bruik het HEPA-filter (18) en het HEPA beschermingsfilter (19) schoon te
maken.
HET HEPA-FILTER VAN HET STOFRESERVOIR (18) EN HET HEPA BESCHERMINGSFILTER (19) SCHOONMAKEN
1. Controleer voor het schoonmaken van het filter of de stekker van het apparaat uit het stopcontact getrokken is.
2. Leeg het stofreservoir voordat u het HEPA-filter (18) gaat schoonmaken.
Raadpleeg daarvoor de paragraaf “Het stofreservoir schoonmaken”.
3. Open om het HEPA-filter (18) en het beschermingsfilter (19) te verwijderen
het stofreservoir (13) en houd het open (Afb. 6).
4. Verwijder het HEPA-filter (18) en het beschermingsfilter (19) door deze naar
rechts te draaien tot deze los zitten en trek deze vervolgens naar buiten
(Afb. 9).
5. Verwijder het beschermingsfilter (19) door hem naar buiten te trekken (Afb.
10). Was het beschermingsfilter zo nodig met water af en laat hem tenminste een etmaal drogen.
6. Schud het filter (18) boven de vuilnisbak uit, klop licht tot er geen stof
meer uitvalt.
7. Als het filter erg vuil is, deze onder de kraan met een mild schoonmaakmiddel afwassen. Doe daarvoor water in de middelste holte van het filter tot
over de bovenkant van het filter en het water er over de wanden van het
filter eruit komt. Belangrijk: 24 uur helemaal laten drogen voordat u het
filter weer op het stofreservoir plaatst.
8. Voor de juiste plaatsing van het HEPA-filter, breng eerst het beschermingsfilter (19) op het HEPA-filter aan tot hij niet verder kan en u een klik hoort.
Let daarbij op de richting van de merktekens van het beschermingsfilter
(Afb. 11)
9. Pas het geheel van het HEPA-filter (18) en het beschermingsfilter (19) in de
middelste houder onder in het reservoirdeksel. Zorg ervoor dat de uitsteeksels (25) aan de bovenkant van het HEPA-filter bij de vensters (26) in de
43
houder voor het HEPA-filter staan. Wanneer het filter niet verder kan, hem
naar links draaien tot hij vast komt te zitten. (Afb. 12).
10. Sluit het stofreservoir (13) door het deksel naar voren te kantelen tot u
een “klik” hoort die erop wijst dat het stofreservoir gesloten is (afb. 9).
(Afb.7).
11. Belangrijk: gebruik de stofzuiger nooit zonder het HEPA filter en zijn
beschermingsfilter goed in het stofreservoir aangebracht te hebben.
HET HEPA BLAASFILTER VAN HET STOFRESERVOIR (21) SCHOONMAKEN:
• Controleer regelmatig de toestand van het blaasfilter (21). Om de zuigkracht
op peil te houden, is het van belang dat dit filter regelmatig vervangen of
gereinigd wordt.
• Maak deze schoon telkens wanneer u dit nodig acht. Trek daarvoor het
blaasfilter naar buiten. (Afb. 13)
• Klop het filter goed uit; als het erg vuil is kan het met gewoon zeepsop
worden gewassen.
• Belangrijk: 24 uur helemaal laten drogen voordat u het filter weer op
het stofreservoir plaatst.
• Om deze weer te plaatsen, doe deze in zijn houder en druk tot de uitsteek-
sels van het rooster boven het oppervlak van het filter uitsteken.
• Belangrijk: gebruik de stofzuiger nooit zonder dat het blaasfilter van
het stofreservoir goed aangebracht is.
HET MOTORBESCHERMINGSFILTER (17) SCHOONMAKEN
• Controleer regelmatig de toestand van het motorbeschermingsfilter (17).
Om de zuigkracht op peil te houden is het van belang dat dit filter regelmatig vervangen of gereinigd wordt.
• Maak deze schoon telkens wanneer u dit nodig acht. Trek daarvoor het
blaasfilter naar buiten. (Afb. 14)
• Klop het filter goed uit; als het erg vuil is kan het met gewoon zeepsop
worden gewassen.
• Belangrijk: 24 uur helemaal laten drogen voordat u het filter weer op
het stofreservoir plaatst.
• Om deze weer te plaatsen, doe deze in zijn houder en druk tot de uitsteek-
sels van het rooster boven het oppervlak van het filter uitsteken.
• Belangrijk: Gebruik de stofzuiger nooit zonder het motorbeschermings-
filter.
BLAASFILTER SCHOONMAKEN (12)
• Controleer regelmatig de toestand van het blaasfilter (12).
• Verwijder het filter (12) aan de achterkant van de stofzuiger door het blaas-
rooster (11) weg te nemen (Afb. 15).
• Klop het filter goed uit; als het erg vuil is kan het met gewoon zeepsop
worden gewassen.
44
• Belangrijk: laat het 24 uur helemaal drogen voordat u het filter weer in
het apparaat aanbrengt.
• Als het schoon is, breng het weer aan en sluit het beschermingsrooster (11)
opnieuw af. Steek daartoe het filter in zijn houder en sluit het rooster door
het bovenste uitsteeksel omhoog te drukken tot u klik hoort. (Afb. 16).
• Belangrijk: Gebruik de stofzuiger nooit zonder het blaasfilter.
45
• ČESKY
DŮLEŽITÉ
• Před zapnutím přístroje si pozorně přečtěte tento návod k použití. Uschovejte si jej pro použití v budoucnu.
• Ujistěte se, že napětí a frekvence, uvedené na etiketě vysavače se shodují
s parametry elektrického zásobování, abyste se vyhnuli poškození zařízení.
• DŮLEŽITÉ: Vysavač nikdy nepoužívejte pokud není zásobník prachu (13)
a filtry (12, 17, 18, 19 a 21) správně umístěné.
• DŮLEŽITÉ: Abyste udrželi stálou sací sílu, doporučujeme vám, abyste po
každém použití vyprázdnili zásobník (13) a vyčistili HEPA filtr (18) zásobníku
a ochranný filtr (19). Taky vám doporučujeme pravidelně kontrolovat stav
filtru pro odvod vzduchu zásobníku (21) a ochranný filtr motoru (17). Viz
části „Čištění zásobníku prachu“ a „Čištění filtrů“. Nasycený zásobník prachu
(13) nebo ucpané filtry snižují sací výkon zařízení a hrozí nebezpečí přehřátí vysavače - vypnutí, způsobné odpojením omezovače teploty.
• Filtry nikdy neumývejte v pračce.
• Nikdy nevysávejte žhavý popel, cigarety, třísky, ostré předměty, mokrou
špínu nebo tekutiny.
• Před čištěním nebo výměnou filtrů přístroj vždy odpojte od zdroje elektrické energie. Při vypínání tahejte za zástrčku, nikdy netahejte za napájecí
kabel.
• Vysavač chraňte před horkem.
• Za napájecí kabel netahejte silně a nikdy až za červené označení, které
oznamuje konec kabelu.
• Když je ohebný napěťový kabel poškozený, musí být z bezpečnostních důvodů vyměněný technickým servisním střediskem, které je autorizované
výrobcem.
• Nikdy nemanipulujte se zástrčkou nebo s vysavačem mokrýma rukama.
• Přístroj nenavlhčujte ani jej neponořujte do vody.
UPOZORNĚNÍ! Když chcete přístroj odstranit, NIKDY jej nevyhazujte
do odpadu. Odneste jej na nebližší MÍSTO SBĚRU nebo do nejbližšího centra sběru odpadků pro další zpracování. Pomůžete tím životnímu prostředí.
POPIS PŘÍSTROJE:
1. Ohebná hadice.
2. Úchytka.
3. Mechanický regulátor výkonu.
4. Teleskopická kovová roura.
46
5. Tlačítko pro samonavíjení napěťového kabelu.
6. Vypínač.
7. Tlačítko pro nastavení teleskopické roury.
8. Elektronický regulátor výkonu.
9. Tlačítko víceúčelového kartáče.
10. Víceúčelový kartáč.
11. Mříž filtru pro odvod vzduchu.
12. Filtr pro odvod vzduchu motoru.
13. Zásobník prachu.
14. Rukojeť pro přenášení zásobníku prachu.
15. Tlačítka pro uvolnění ohebné hadice.
16. Tlačítko pro otevření hlavního víka vysavače.
17. Ochranný filtr motoru.
POPIS ZÁSOBNÍKU PRACHU
18. HEPA filtr zásobníku prachu.
19. Ochranný filtr HEPA.
20. Tlačítko pro automatické otevření zásobníku prachu.
21. Filtr pro odvod vzduchu zásobníku prachu.
22. Otvor přívodu vzduchu zásobníku.
23. Maximální stupeň naplnění zásobníku.
24. Kryt zásobníku prachu.
25. Jazýčky HEPA filtru.
26. Okna pláště HEPA filtru.
PŘÍSLUŠENSTVÍ
27. Úzká hlavice pro žlábky, rohy, atd.
OBSLUHA:
• Ujistěte se, že zásobník prachu (13) a filtry (12, 17, 18, 19 a 21) jsou správně
umístěné. Viz části „Čištění zásobníku prachu“ a „Čištění filtrů“.
• Ohebnou hadici (1) vložte do otvoru pro nasávání tak, že zarovnáte otvory
v drážkách přívodního otvoru s jazýčky ohebné hadice, až dokud neuslyšíte
cvaknutí. Pro vytáhnutí hadice, jemně stiskněte tlačítko ohebné hadice (15)
a zatáhněte.
• Před použitím vysavače si připravte příslušenství podle povrchu, který chcete čistit. Jemným otočením do sebe zapadnou. Příslušenství můžete umístit
přímo na ohebnou hadici (1) nebo pro nedosažitelné plochy je upevněte na
teleskopickou kovovou rouru (4).
• Víceúčelový kartáč (10) je vhodný na vysávání všech druhů podlah, koberců
s předložek. Tento kartáč je zasouvatelný, záleží od povrchu, který chcete
vysávat. Pro změnu čistící polohy kartáče, zatlačte nohou tlačítko kartáče (9).
Pevné podlahy, dřevo a parkety vám doporučujeme čistit se spuštěným
kartáčem. Při čištění koberců a předložek vám kartáč doporučujeme skrýt.
47
• Tento model obsahuje také nasávací hubici pro úzké prostory, žlábky a rohy
(27). Toto příslušenství můžete taky připevnit přímo na ohebnou hadici (1)
nebo na teleskopickou kovovou rouru (4).
• Teď můžete vysavač zapojit. Vytáhněte kabel a stiskněte vypínač (6), abyste
vysavač zapnuli. Žluté označení na kabelu označuje maximální doporučovanou délku. Kabel nikdy netahejte za červené označení.
• Pomocí elektronického regulátoru (8) nastavte sací výkon.
• Sací výkon můžete také nastavit mechanicky, otevřením nebo zavřením
ústrojí na rukověti (3). Tuto funkci vám doporučujeme použít pro malé předložky a koberce, protože pomáhají klouzat kartáči po povrchu, který chcete
čistit.
• Po skončení vypněte zařízení stisknutím vypínače (6). Odpojte od zdroje
elektrické energie, stiskněte tlačítko (5) a zviňte napájecí kabel. Zástrčku
držte v ruce, abyste předešli nárazu do pláště vysavače.
• Mezi vysáváním můžete víceúčelový kartáč uložit do opory na zadní straně
pláště vysavače (obr. 1).
• Pro ulehčení přepravy a uskladnění můžete zařízení umístit do vertikální
pozice. Použijte hák víceúčelového kartáče v plášti umístěném na zadní
straně vysavače (obr. 2).
ČIŠTĚNÍ ZÁSOBNÍKU PRACHU:
POZNÁMKA: Před čištěním zásobníku se přesvědčte, že přístroj je odpojený od zdroje elektrické energie.
• Když prach, který se ukládá v zásobníku dosáhne maximální stupeň naplnění (23), měli byste jej vyprázdnit. Zásobník vám doporučujeme čistit po
každém použití, abyste dosáhli optimální výkon zařízení.
• Když potřebujete vyprázdnit zásobník prachu, odpojte zařízení a postupujte
následovně:
1. Jestli je k vysavači připojená ohebná hadice (1), musíte ji odstranit. Abyste
tak udělali, jemně stiskněte tlačítko ohebné hadice (15) a odstraňte ji z přívodního otvoru (obr. 3). Z bezpečnostních důvodů nemůžete vysavač otevřít pokud je k přívodnímu otvoru zařízení připojená ohebná hadice.
2. Stlačením tlačítka pro otevření hlavního krytu (16) otevřete hlavní kryt
4. Pro otevření zásobníku, stiskněte tlačítko pro automatické otevření (20) a
prach vyhoďte do odpadkového koše (obr. 6).
5. Pro zavření zásobníku posouvejte víko (24) vpřed a stláčejte, dokud neu-
slyšíte cvaknutí. To oznamuje, že je víko zavřeno správně (obr. 7).
6. Zásobník prachu vložte do vysavače, zásobník stlačte, až dokud nedosáhne
konec a není v plášti umístěný správně (obr. 8).
7. Zavřete hlavní kryt vysavače.
48
ČIŠTĚNÍ FILTRŮ
Poznámka: Před čištěním filtrů se přesvědčte, že přístroj je odpojený od
zdroje elektrické energie.
• Abyste udrželi sací sílu vysavače vám doporučujeme, abyste po každém
použití vyčistili HEPA filtr zásobníku (18) a ochranný filtr (19).
ČIŠTĚNÍ HEPA FILTRU ZÁSOBNÍKU (18) A OCHRANNÉHO FILTRU HEPA
(19)
1. Před čištěním filtru se přesvědčte, že přístroj je odpojený od zdroje elek-
trické energie.
2. Před čištěním HEPA filtru (18) vyprázdněte zásobník. Abyste tak udělali, viz
části „Čištění zásobníku prachu“.
3. Pro odstranění HEPA filtru (18) a ochranného filtru (19) otevřete zásobník
na prach (13) a nechejte jej otevřený (obr. 6).
4. Otočením celku doprava, dokud se neuvolní a potáhnutím směrem ven,
odšroubujte HEPA filtr (18) a ochranný filtr (19) (obr. 9).
5. Ochranný filtr (19) tahejte směrem ven a vyjměte jej (obr. 10). Je-li to po-
třebné, umyjte ochranný filtr vodou a nechejte jej minimálně 24 hodin
schnout.
6. Ochranný HEPA filtr (18) otřeste nad odpadkovým košem, jemně jím kle-
pejte o zdi koše, dokud z nich nepřestane padat prach.
7. Jestli je nadměrně znečištěný, umyjte jej pod tekoucí vodou s malým množ-
stvím čistícího prostředku. Uděláte to tak, že vodu napustíte do středu
filtru, dokud se nepřelije přes vrch filtru a nezačne přetékat přes strany.
Důležité: před opětovným vložením do zásobníku jej nechejte 24 hodin
úplně vyschnout.
8. Pro instalaci HEPA filtru vložte nejdřív do HEPA filtru ochranný filtr (19),
dokud nedosáhne konce a neuslyšíte „kliknutí“. Ujistěte se, že směr na
označení ochranného filtru je správný (obr. 11).
9. Celek HEPA filtru (18) připevněte i s ochranním filtrem (19) do středu pláš-
tě v spodní části zásobníku prachu. Srovnejte jazýčky (25) na vrchní části
HEPA filtru s okny (26) pláště HEPA filtru. Když filtr dosáhne konec, otočte
jej směrem doleva, dokud není upevněný (obr. 12).
10. Zásobník prachu (13) zavřete sklopením krytu dopředu, dokud neuslyšíte
„kliknutí“, které oznamuje, že zásobník prachu je zavřený (obr. 7).
11. Důležité: Vysavač nikdy nepoužívejte jestli není HEPA filtr a jeho
ochranný filtr správně umístěný v zásobníku.
ČIŠTĚNÍ FILTRU PRO ODVOD VZDUCHU ZÁSOBNÍKU (21):
• Pravidelně kontrolujte stav filtru pro odvod vzduchu zásobníku (21). Pro
udržení sací síly zařízení je důležité, abyste tento filtr pravidelně měnili nebo
čistili.
• Čistěte jej kdykoli je to potřebné. Uděláte to tak, že je filtr pro odvod vzduchu zatáhněte směrem ven (obr. 13)
• Filtrem dobře zatřeste, nebo pokud je to potřebné, umyjte jej pod tekoucí
vodou s čistícím prostředkem.
49
• Důležité: před opětovným vložením do zásobníku jej nechejte 24 hodin
úplně vyschnout.
• Abyste jej nainstalovali, vložte filtr do pláště a stláčejte, dokud se jazýčky
mřížky nenastaví na povrchu filtru.
• Důležité: Vysavač nikdy nepoužívejte bez správně nainstalovaného filt-
ru odvodu vzduchu zásobníku.
ČIŠTĚNÍ OCHRANNÉHO FILTRU MOTORU (17)
• Stav ochranného filtru motoru (17) pravidelně kontrolujte. Pro udržení sací
síly zařízení je důležité, abyste tento filtr pravidelně měnili nebo čistili.
• Čistěte jej kdykoli je to potřebné. Uděláte to tak, že je filtr pro odvod vzduchu zatáhněte směrem ven (obr. 14).
• Filtrem dobře zatřeste, nebo pokud je to potřebné, umyjte jej pod tekoucí
vodou s čistícím prostředkem.
• Důležité: před opětovným vložením do zásobníku jej nechejte 24 hodin
úplně vyschnout.
• Abyste jej nainstalovali, vložte filtr do pláště a stláčejte, dokud se jazýčky
mřížky nenastaví na povrchu filtru.
• Důležité: vysavač nikdy nepoužívejte bez ochranného filtru motoru.
ČIŠTĚNÍ FILTRU PRO ODVOD VZDUCHU (12)
• Pravidelně kontrolujte stav filtru pro odvod vzduchu (12).
• Odstraněním mřížky pro odvod vzduchu (11) odstraňte filtr (12) ze zadní
strany vysavače (obr. 15).
• Filtrem dobře zatřeste, nebo pokud je to potřebné, umyjte jej pod tekoucí
vodou s čistícím prostředkem.
• Důležité: před opětovným vložením do zařízení jej nechejte 24 hodin
úplně vyschnout.
• Když už je čistý, vložte jej zpět a zavřete ochrannou mřížku (11). Uděláte to
tak, že filtr vložíte do svého pouzdra, zatlačíte vrchní jazýček, dokud neuslyšíte „kliknutí“ a zavřete tak mřížku (obr. 16).
• Důležité: Vysavač nikdy nepoužívejte bez filtru odvodu vzduchu.
50
• POLSKA
WAŻNE
• Przed uruchomieniem urządzenia należy przeczytać niniejszą instrukcję obsługi. Należy zachować ją na przyszłość.
• Dla uniknięcia ryzyka uszkodzenia urządzenia należy upewnić się, że wartości
napięcia i częstotliwości zasilania zamieszczone na tabliczce znamionowej
odkurzacza odpowiadają parametrom zasilania w sieci elektrycznej.
• WAŻNE: Nigdy nie włączać odkurzacza bez poprawnie założonego po-
jemnika na kurz (13) i filtrów (12, 17, 18, 19, 21).
• WAŻNE: Aby utrzymać stałą moc ssącą, należy po każdym użyciu opróżnić
pojemnik (13) i wyczyścić filtr HEPA (18) oraz filtr ochronny (19) pojemnika.
Zalecane jest również regularne sprawdzanie czystości filtra wylotu powietrza pojemnika (21) oraz filtra ochronnego silnika (17). Patrz punkty „Czyszczenie pojemnika na kurz” i „Czyszczenie filtrów”. Zawilgocenie pojemnika
na kurz (13) lub zablokowanie filtrów prowadzą do zmniejszenia mocy ssącej
urządzenia. Istnieje także ryzyko przegrzania odkurzacza, co prowadzi zwykle do jego wyłączenia przez wyłącznik awaryjny.
• Filtrów nie należy prać w pralce automatycznej.
• Nie należy odkurzać tlącego się popiołu, papierosów, szkieł, ostrych lub
wilgotnych przedmiotów bądź cieczy.
• Należy odłączyć urządzenie od zasilania po zakończeniu odkurzania, przed
rozpoczęciem czyszczenia urządzenia lub przed wymianą filtrów. Odłączając
od źródła zasilania, ciągnąć za wtyczkę, a nie za przewód.
• Chronić odkurzacz przed wysoką temperaturą.
• Przewód zasilający należy rozwijać delikatnie; przerwać czynność natychmiast po ukazaniu się czerwonego znacznika końca przewodu.
• Ze względów bezpieczeństwa uszkodzony przewód zasilający może zostać
wymieniony jedynie przez pracownika autoryzowanego serwisu technicznego.
• Nigdy nie dotykać odkurzacza ani wtyczki mokrymi dłońmi.
• Nie należy wystawiać urządzenia na działanie wilgoci ani nie zanurzać w
wodzie.
UWAGA! Chcąc pozbyć się urządzenia, NIGDY nie należy wyrzucać
go do kosza na śmieci. Należy przekazać je do najbliższego PUNKTU
SKŁADOWANIA I UTYLIZACJI odpadów. W ten sposób chronimy środowisko naturalne.
OPIS URZĄDZENIA:
1. Wąż elastyczny.
51
2. Uchwyt.
3. Ręczny regulator mocy.
4. Metalowa rura teleskopowa.
5. Przycisk samoczynnego zwijania przewodu.
6. Wyłącznik główny.
7. Przycisk regulacji rury teleskopowej.
8. Elektroniczny regulator mocy.
9. Przycisk szczotki uniwersalnej.
10. Szczotka uniwersalna.
11. Kratka filtra wylotu powietrza.
12. Filtr wylotu powietrza silnika.
13. Pojemnik na kurz.
14. Uchwyt pojemnika na kurz.
15. Przycisk odłączania węża elastycznego.
16. Przycisk otwierania głównej pokrywy odkurzacza.
17. Filtr ochronny silnika.
OPIS POJEMNIKA NA KURZ
18. Filtr HEPA pojemnika na kurz.
19. Filtr ochronny HEPA.
20. Przycisk automatycznego otwierania pojemnika na kurz.
21. Filtr wylotu powietrza pojemnika na kurz.
22. Otwór wlotowy powietrza.
23. Poziom maksymalnego napełnienia pojemnika.
24. Pokrywa pojemnika na kurz.
25. Zapadki filtra HEPA.
26. Okienka obudowy filtra HEPA.
AKCESORIA
27. Ssawka do szczelin, naroży itp.
OBSŁUGA:
• Upewnić się, że pojemnik na kurz (13) i filtry (12, 17, 18, 19 i 21) zostały
poprawnie założone. Patrz punkty „Czyszczenie pojemnika na kurz” i „Czyszczenie filtrów”.
• Włożyć wąż elastyczny (1) do otworu wlotowego, tak aby zapadki końcówki
węża znalazły się we właściwych nacięciach wewnątrz otworu, czemu towarzyszyć będzie cichy trzask. Aby wyjąć wąż, należy lekko wcisnąć przycisk
węża elastycznego (15) i pociągnąć wąż.
• Przed przystąpieniem do odkurzania należy przygotować końcówki odpowiednie do rodzaju czyszczonej powierzchni. Są one mocowane poprzez
delikatny obrót. Końcówki można nasadzać bezpośrednio na wąż elastyczny
(1), a w przypadku odkurzania trudno dostępnych miejsc na metalową rurę
teleskopową (4).
• Szczotka uniwersalna (10) służy do odkurzania wszystkich rodzajów podłóg,
dywanów i wykładzin. W razie potrzeby, jeśli czyszczona powierzchnia tego
52
wymaga, istnieje możliwość schowania szczotki. Aby zmienić położenie
szczotki, należy wcisnąć stopą przycisk szczotki (9). Zalecane jest czyszczenie
twardych podłóg i parkietów z wysuniętą, a dywanów i wykładzin ze schowaną szczotką.
• Ten model wyposażony jest również ssawkę do szczelin i naroży (27). Wymienione akcesorium pasuje zarówno do węża elastycznego (1), jak i metalowej rury teleskopowej (4).
• Po wcześniejszym rozwinięciu przewodu podłączyć odkurzacz do zasilania,
a następnie uruchomić poprzez wciśnięcie wyłącznika głównego (6). Żółte
oznaczenie wyznacza optymalną długość przewodu. Nigdy nie należy rozwijać przewodu poza czerwone oznaczenie.
• Za pomocą elektronicznego regulatora (8) dobrać wymaganą moc ssącą.
• Moc ssąca może również zostać zmieniona ręcznie poprzez otwarcie lub
zamknięcie odpowiedniego elementu (3), znajdującego się na uchwycie.
Zabieg ten jest szczególnie przydatny w przypadku małych dywanów i wykładzin – ułatwia prowadzenie szczotki.
• Po zakończeniu odkurzania wyłączyć urządzenie za pomocą wyłącznika
głównego (6). Aby zwinąć przewód, należy odłączyć urządzenie od zasilania
i nacisnąć przycisk zwijania przewodu (5). Należy przytrzymać wtyczkę kabla,
chroniąc ją przed uderzeniem w obudowę odkurzacza.
• Na czas przechowywania szczotka uniwersalna może być mocowana do
specjalnego elementu znajdującego się z tyłu obudowy odkurzacza (rys.
1).
• Dla ułatwienia transportu i przechowywania odkurzacz można ustawić pio-
nowo. Element mocujący szczotki uniwersalnej należy umieścić z tyłu obudowy odkurzacza (rys. 2).
CZYSZCZENIE POJEMNIKA NA KURZ:
UWAGA: Przed przystąpieniem do czyszczenia pojemnika upewnić się, że
urządzenie jest odłączone od zasilania.
• Jeżeli pojemnik zostanie napełniony do poziomu maksymalnego (23), należy
go opróżnić. Dla zapewnienia optymalnej wydajności urządzenia, po każdym
użyciu zaleca się czyszczenie pojemnika na kurz.
• W razie konieczności opróżnienia pojemnika na kurz odłączyć urządzenie od
zasilania i postępować według poniższych wskazówek:
1. Odłączyć wąż elastyczny (1) od odkurzacza. W tym celu należy delikatnie
nacisnąć przyciski węża elastycznego (15) i wyjąć go z otworu wlotowego
(rys. 3). Ze względów bezpieczeństwa, pokrywa odkurzacza nie może zostać
otwarta, jeśli wąż elastyczny jest podłączony do otworu wlotowego urządzenia.
2. Aby otworzyć główną pokrywę odkurzacza, należy nacisnąć przycisk otwie-
rania głównej pokrywy (16), aż do zwolnienia elementu (rys. 4).
3. Trzymając za uchwyt (14), pociągnąć do góry pojemnik na kurz (rys. 5).
53
4. Aby otworzyć pojemnik, należy nacisnąć przycisk automatycznego otwierania (20), a następnie opróżnić zawartość pojemnika do kosza na śmieci
(rys. 6).
5. Aby zamknąć pojemnik, należy przesunąć pokrywę pojemnika (24) do
przodu i docisnąć, czemu towarzyszyć będzie cichy trzask. Oznacza to, że
pojemnik został właściwie zamknięty (rys. 7).
6. Włożyć pojemnik na kurz do odkurzacza, dosuwając go do tylnej ściany
komory odkurzacza i upewnić się, że znajduje się we właściwym położeniu
(rys. 8).
7. Zamknąć główną pokrywę odkurzacza.
CZYSZCZENIE FILTRÓW
Uwaga: Przed przystąpieniem do czyszczenia filtrów upewnić się, że
urządzenie jest odłączone od zasilania.
• Aby utrzymać stałą moc ssącą odkurzacza, należy po każdym użyciu wyczy-
ścić filtr HEPA pojemnika na kurz (18) i filtr ochronny HEPA (19).
CZYSZCZENIE FILTRA HEPA POJEMNIKA NA KURZ (18) ORAZ FILTRA
OCHRONNEGO HEPA (19)
1. Przed przystąpieniem do czyszczenia filtra upewnić się, że urządzenie jest
odłączone od zasilania.
2. Przed przystąpieniem do czyszczenia filtra HEPA (18) należy opróżnić pojemnik na kurz. Patrz punkt „Czyszczenie pojemnika na kurz”.
3. Aby wyjąć filtr HEPA (18) i filtr ochronny HEPA (19) należy otworzyć pojemnik na kurz (13) i nie zamykać go (rys. 6).
4. Aby wyjąć filtr HEPA (18) oraz filtr ochronny HEPA (19) należy je obrócić w
prawo, aż do ich zwolnienia, a następnie pociągnąć (rys. 9).
5. Wyjąć filtr ochronny HEPA (19) (rys. 10). Jeżeli jest to konieczne, należy
wymyć filtr ochronny wodą i pozostawić do wyschnięcia na co najmniej 24
godziny.
6. Usunąć kurz z filtra HEPA (18), potrząsając i uderzając nim lekko o brzeg
kosza na śmieci.
7. Jeżeli jest to konieczne, filtr należy wymyć pod bieżącą wodą, z dodatkiem delikatnego środka do czyszczenia. W tym celu należy pozwolić
wodzie wypełnić centralne zagłębienie filtra, aż zacznie się ona przelewać przez brzegi filtra. Ważne: przed ponownym umieszczeniem filtra
w pojemniku na kurz należy pozostawić go na 24 godziny do wyschnięcia.
8. Aby zamontować na powrót filtr HEPA, należy najpierw założyć na niego
filtr ochronny HEPA (19) – wsunąć go do końca, czemu towarzyszyć będzie
cichy trzask. Upewnić się że kierunek oznaczeń na filtrze ochronnym jest
właściwy (rys. 11).
9. Założyć filtr HEPA (18) połączony z filtrem ochronnym HEPA (19) w środku
dolnej części pokrywy pojemnika na kurz. Wyrównać zapadki (25) na szczy-
54
cie filtra HEPA z okienkami (26) na obudowie filtra HEPA. Po wsunięciu
filtra do końca należy go obrócić w lewo, aż do jego osadzenia (rys. 12).
10. Zamknąć pojemnik na kurz (13), dociskając pokrywę pojemnika, aż do
usłyszenia charakterystycznego trzasku, co będzie oznaczało, że pojemnik
jest zamknięty (rys. 7).
11. Ważne: Nigdy nie używać odkurzacza, jeśli filtr HEPA i filtr ochronny
HEPA nie zostały poprawnie umieszczone w pojemniku.
CZYSZCZENIE FILTRA WYLOTU POWIETRZA POJEMNIKA NA KURZ
(21):
• Należy regularnie sprawdzać stan filtra wylotu powietrza (21). Aby zachować
moc ssącą urządzenia, ważne jest aby filtr ten był regularnie wymieniany lub
czyszczony.
• Należy go czyścić, kiedy jest to tylko konieczne. W tym celu należy wycią-
gnąć filtr wylotu powietrza (rys. 13).
• Aby pozbyć się zanieczyszczeń należy nim energicznie potrząsnąć lub, jeśli
jest to konieczne, wymyć pod bieżącą wodą z dodatkiem mydła.
• Ważne: przed ponownym umieszczeniem filtra w pojemniku na kurz
należy pozostawić go na 24 godziny do wyschnięcia.
• Aby zamontować filtr z powrotem, należy wsunąć go w obudowę, dociskając
do momentu aż zapadki kratki wysuną się powyżej powierzchni filtra.
• Ważne: Nigdy nie należy używać odkurzacza bez filtra wylotu powietrza
z pojemnika na kurz.
CZYSZCZENIA FILTRA OCHRONNEGO SILNIKA (17)
• Należy regularnie sprawdzać stan filtra ochronnego silnika (17). Aby zacho-
wać moc ssącą urządzenia, ważne jest aby filtr ten był regularnie wymieniany lub czyszczony.
• Należy go czyścić, kiedy jest to tylko konieczne. W tym celu należy wyjąć
filtr wylotu powietrza (rys. 14).
• Aby pozbyć się zanieczyszczeń należy nim energicznie potrząsnąć lub, jeśli
jest to konieczne, wymyć pod bieżącą wodą z dodatkiem mydła.
• Ważne: przed ponownym umieszczeniem filtra w pojemniku na kurz
należy pozostawić go na 24 godziny do wyschnięcia.
• Aby zamontować filtr z powrotem, należy wsunąć go w obudowę, dociskając
do momentu aż zapadki kratki wysuną się powyżej powierzchni filtra.
• Ważne: nigdy nie należy używać odkurzacza bez filtra ochronnego sil-
nika.
CZYSZCZENIE FILTRA WYLOTU POWIETRZA (12)
• Należy regularnie sprawdzać stan filtra wylotu powietrza (12).
• Wyjąć filtr (12) z tylnej części odkurzacza, zdejmując najpierw kratkę filtra
wylotu powietrza (11) (rys. 15).
• Aby pozbyć się zanieczyszczeń należy nim energicznie potrząsnąć lub, jeśli
jest to konieczne, wymyć pod bieżącą wodą z dodatkiem mydła.
• Ważne: przed ponownym umieszczeniem filtra w urządzeniu należy
pozostawić go na 24 godziny do wyschnięcia.
55
• Po wyczyszczeniu, należy go na powrót założyć a następnie zamknąć kratkę
filtra wylotu powietrza (11). W tym celu należy założyć filtr a następnie docisnąć górną zapadkę kratki, aż do momentu usłyszenia charakterystycznego
trzasku (rys. 16).
• Ważne: Nigdy nie należy używać odkurzacza bez filtra wylotu powie-
trza.
56
• ESLOVENSKÝ
DÔLEŽITÉ
• Pred zapnutím prístroja si pozorne prečítajte tento návod na použitie. Uschovajte si ho na použitie v budúcnosti.
• Uistite sa, že napätie a frekvencia, uvedené na etikete vysávača sa zhodujú
s parametrami elektrického napätia u Vás doma, aby ste sa vyhli poškodeniu
zariadenia.
• DÔLEŽITÉ: Vysávač nikdy nepoužívajte ak nie je zásobník na prach (13)
a filtre (12, 17, 18, 19, 21) správne umiestnený.
• DŮLEŽITÉ: Aby ste udržali stálu saciu silu, odporúčame vám po každom
použití vyprázdnili zásobník (13) a vyčistili HEPA filter (18) zásobníka a ochranný filter (19). Taktiež vám odporúčame pravidelne kontrolovať stav filtra na
odvod vzduchu zo zásobníka (21) a ochranný filter motora (17). Viď časti
„Čistenie zásobníka na prach“ a „Čistenie filtrov“. Preplnený zásobník prachu
(13) alebo upchaté filtre znižujú sací výkon zariadenia a hrozí nebezpečenstvo
prehriatia vysávača čo spôsobý odpojenie obmädzovačom teploty.
• Filtre nikdy neumývajte v práčke.
• Nikdy nevysávajte horúci popol, cigarety, triesky, ostré predmety, mokrú
špinu alebo tekutiny.
• Pred čistením alebo výmenou filtrov prístroj vždy odpojte od zdroja elektrickej
energie. Pri vypínaní ťahajte za zástrčku, nikdy neťahajte za napájací kábel.
• Vysávač chráňte pred teplom.
• Napájací kábel nevyťahujte silno a nikdy až za červené označenie, ktoré
oznamuje koniec kábla.
• Keď je napájací kábel poškodený, musí byť z bezpečnostných dôvodov vymenený technickým servisným strediskom, ktoré je autorizované výrobcom.
• Nikdy nemanipulujte so zástrčkou alebo s vysávačom mokrými rukami.
• Prístroj nenavlhčujte ani ho neponárajte do vody.
UPOZORNENIE! Keď chcete prístroj odstrániť, NIKDY ho nevyhadzujte do odpadu. Odneste ho na nebližšie MIESTO ZBERNÝCH SUROVÍN
alebo do najbližšieho centra zberu odpadkov na ďalšie spracovanie.
Pomôžete tým životnému prostrediu.
HLUČNOSŤ
Deklarovaná hodnota emisie hluku tohto spotrebiča je 72 dB (A), čo predsta-
vuje hladinu A akustického výkonu vzhľadom na referenčný akustický výkon
1 pW.
POPIS PRÍSTROJA:
1. Ohybná hadica.
57
2. Úchytka.
3. Mechanický regulátor výkonu.
4. Teleskopická kovová trubica.
5. Tlačidlo samonavíjania napájacieho kábla.
6. Vypínač.
7. Tlačidlo na nastavení teleskopickej rúry.
8. Elektronický regulátor výkonu.
9. Tlačidlo viacúčelovej kefy.
10. Viacúčelová kefa.
11. Mriežka filtra na odvod vzduchu.
12. Filter na odvod vzduchu z motora.
13. Zásobník na prach.
14. Rukoväť na prenášanie zásobníka na prach.
15. Tlačidlo na uvoľnenie ohybnej hadice.
16. Tlačidlo na otvorenie hlavného veka vysávača.
17. Ochranný filter motora.
POPIS ZÁSOBNÍKA NA PRACH
18. HEPA filter zásobníka na prach.
19. Ochranný filter HEPA.
20. Tlačidlo na automatické otvorenie zásobníka na prach.
21. Filter na odvod vzduchu zo zásobníka na prach.
22. Otvor prívodu vzduchu zásobníka.
23. Maximálny stupeň naplnenia zásobníka.
24. Kryt zásobníka na prach.
25. Jazýčky HEPA filtra.
26. Okno plášťa HEPA filtra.
PRÍSLUŠENSTVO
27. Úzka hlavica na žliabky, rohy, atď.
OBSLUHA:
• Uistite sa, že zásobník na prach (13) a filtre (12, 17, 18, 19 a 21) sú správne
umiestnené. Viď časti „Čistenie zásobníka na prach“ a „Čistenie filtrov“.
• Ohybnú hadicu (1) vložte do otvoru na nasávanie tak, že zarovnáte otvory
v drážkach prívodného otvoru s jazýčkami ohybnej hadice, až kým nezačujete cvaknutie. Na vytiahnutie hadice jemne stlačte tlačidlo ohybnej hadice
(15) a potiahnite.
• Pred použitím vysávača si pripravte príslušenstvo podľa povrchu, ktorý chcete čistit. Jemným otočením do seba zapadnú. Príslušenstvo môžete umiestniť priamo na ohybnú hadicu (1) alebo na nedosiahnuteľné plochy ich
upevnite na teleskopickú kovovú trubicu (4).
• Viacúčelová kefa (10) je vhodná na vysávanie všetkých druhov podláh, kobercov a předložiek. Táto kefa je zasúvateľná, záleží od povrchu, ktorý chcete vysávať. Ak chcete zmeniť čistiacu polohu kefy, zatlačte nohou tlačidlo
kefy (9). Pevné podlahy, drevo a parkety vám odporúčame čistiť so spuste-
58
nou kefou. Pri čistení kobercov a predložiek vám kefu odporúčame schovať.
• Tento model obsahuje nasávací nástavec na úzke priestory, žliabky a rohy
(27). Toto príslušenstvo môžete pripevniť priamo na ohybnú hadicu (1) alebo
na teleskopickú kovovou trubicu (4).
• Teraz môžete vysávač pripojiť. Vytiahnite kábel a stlačte vypínač (6), aby ste
vysávač zapli. Žlté označenie na kábli označuje maximálnu odporúčanú
dĺžku. Kábel nikdy neťahajte za červené označenie.
• Pomocou elektronického regulátora (8) nastavte sací výkon.
• Sací výkon môžete nastaviť mechanicky, otvorením alebo zatvorením ústro-
jenstva na rukoväti (3). Túto funkciu vám odporúčame použiť na malé predložky a koberce, pretože pomáhajú kĺzať kefe po povrchu, ktorý chcete čistiť.
• Po skončení vypnite zariadenie stlačením vypínača (6). Odpojte od zdroja
elektrické energie, stlačte tlačidlo (5) a zviňte napájací kábel. Zástrčku držte
v ruke, aby ste predišli nárazu do plášťa vysávača.
• Medzi vysávaním môžete viacúčelovú kefu uložiť do opory na zadnej strane
plášťa vysávača (obr. 1).
• Na uľahčenie prepravy a uskladnenia môžete zariadenie umiestniť do verti-
kálnej polohy. Použite hák viacúčelovej kefy v plášti umiestenom na zadnej
strane vysávača (obr. 2).
ČISTENIE ZÁSOBNÍKA NA PRACH:
POZNÁMKA: Pred čistením zásobníka sa presvedčite, že prístroj je odpojený od zdroja elektrickej energie.
• Keď prach, ktorý sa ukladá v zásobníku dosiahne maximálny stupeň naplne-
nia (23), mali by ste ho vyprázdniť. Zásobník vám odporúčame čistiť po
každom použití, aby ste dosiahli optimálny výkon zariadnia.
• Keď potrebujete vyprázdniť zásobník na prach, odpojte zariadenie a postu-
pujte nasledovne:
1. Ak je k vysávaču pripojená ohybná hadica (1), musíte ju odstrániť. Aby ste
tak urobili, jemne stlačte tlačidlo ohybnej hadice (15) a odstráňte ju z prívodného otvoru (obr. 3). Z bezpečnostných dôvodov nemôžete vysávač
otvoriť kým je k prívodnému otvoru zariadenia pripojená ohybná hadica.
2. Stlačením tlačidla na otvorenie hlavného krytu (16) otvorte hlavný kryt
4. Na otvorenie zásobníka, stlačte tlačidlo na automatické otvorenie (20) a
prach vysipte do odpadkového koša (obr. 6).
5. Na zatvorenie zásobníka posúvajte veko (24) dopredu a stláčajte, kým ne-
začujete cvaknutie. To oznamuje, že je veko zatvorené správne (obr. 7).
6. Zásobník prachu vložte do vysávača, zásobník stlačte, až kým nedosiahne
koniec a nie je v plášti umiestnený správne (obr. 8).
7. Zatvorte hlavní kryt vysávača.
59
ČISTENIE FILTROV
Poznámka: Pred čistením filtrov sa presvedčite, že prístroj je odpojený
od zdroja elektrickej energie.
• Aby ste udržali saciu silu vysávača vám odporúčame, aby ste po každom
použití vyčistili HEPA filter zásobníka (18) a ochranný filter (19).
ČISTENIE HEPA FILTRA ZÁSOBNÍKA (18) A OCHRANNÉHO FILTRA HEPA
(19)
1. Pred čistením filtra sa presvedčite, že prístroj je odpojený od zdroja elek-
trickej energie.
2. Pred čistením HEPA filtra (18) vyprázdnite zásobník. Aby ste tak urobili, viď
časti „Čistenie zásobníka na prachu“.
3. Na odstránenie HEPA filtra (18) a ochranného filtra (19) otvorte zásobník
na prach (13) a nechajte ho otvorený (obr. 6).
4. Otočením doprava, až kým sa neuvolní a potiahnutím smerom von odskrut-
kujte HEPA filter (18) a ochranný filter (19) (obr. 9).
5. Ochranný filter (19) ťahajte smerom von a vyberte (obr. 10). Ak je to po-
trebné, umyte ochranný filter vodou a nechajte ho minimálne 24 hodín
schnúť.
6. Ochranný HEPA filter (18) otraste nad odpadkovým košom, jemne ním
poklopte o steny koša, kým z nich neprestane padať prach.
7. Ak je nadmerne znečistený, umyje ho pod tečúcou vodou s malým množ-
stvom čistiaceho prostriedku. Urobíte to tak, že necháte vodu napustiť do
stredu filtra, až kým sa nepreleje cez vrchnú časť filtra a nezačne pretekať
cez strany. Dôležité: pred opätovným vložením do zásobníka ho nechaj-
te 24 hodín úplne vyschnúť.
8. Na inštaláciu HEPA filtra vložte najskôr do HEPA filtra ochranný filter (19)
až po koniec a nezačujete „kliknutie“. Uistite sa, že smer na označení
ochranného filtra je správny (obr. 11).
9. HEPA filter (18) pripevnite aj s ochranným filtrom (19) do stredu plášťa
v spodnej časti zásobníka na prach. Zrovnajte jazýčky (25) na vrchnej časti
HEPA filtra s oknami (26) plášťa HEPA filtra. Keď filter dosiahne koniec,
otočte ho smerom doľava až kým nie je upevnený (obr. 12).
10. Zásobník na prach (13) zatvorte sklopením krytu dopredu, kým nezačuje-
te „kliknutie“, ktoré oznamuje, že je zatvorený (obr. 7).
11. Dôležité: Vysávač nikdy nepoužívajte ak nie je HEPA filter a jeho
ochranný filter správne umiestnený v zásobníku.
ČISTENIE FILTRA NA ODVOD VZDUCHU ZÁSOBNÍKA (21):
• Pravidelne kontrolujte stav filtra na odvod vzduchu zásobníka (21). Na udržanie sacej sily zariadenia je dôležité, aby ste tento filter pravidelne menili
alebo čistili.
• Čistite ho kedykoľvek je to potrebné. Urobíte to tak, že filter na odvod vzduchu potiahnete smerom von (obr. 13)
• Filtrom dobre zatraste, alebo ak je to potrebné, umyte ho pod tečúcou vodou
s čistiacim prostriedkom.
60
• Dôležité: pred opätovným vložením do zásobníka ho nechajte 24 hodín
úplne vyschnúť.
• Aby ste ho nainštalovali, vložte filter do plášťa a stláčajte, kým sa jazýčky
mriežky nedostanú na povrchu filtra.
• Dôležité: Vysávač nikdy nepoužívajte bez správne nainštalovaného fil-
tra odvodu vzduchu zásobníka.
ČISTENIE OCHRANNÉHO FILTRA MOTORA (17)
• Stav ochranného filtra motora (17) pravidelne kontrolujte. Na udržanie sacej
sily zariadenia je dôležité, aby ste tento filter pravidelne menili alebo čistili.
• Čistite ho kedykoľvek je to potrebné. Urobíte to tak, že je filter na odvod
vzduchu zatiahnete smerom von (obr. 14).
• Filtrom dobre zatraste, alebo ak je to potrebné, umyte ho pod tečúcou vodou
s čistiacim prostriedkom.
• Dôležité: pred opätovným vložením do zásobníka ho nechajte 24 hodín
úplne vyschnúť.
• Aby ste ho nainštalovali, vložte filter do plášťa a stláčajte, kým sa jazýčky
mriežky nedostane na povrchu filtra.
• Dôležité: vysávač nikdy nepoužívajte bez ochranného filtra motora.
ČISTENIE FILTRA NA ODVOD VZDUCHU (12)
• Pravidelne kontrolujte stav filtra na odvod vzduchu (12).
• Odstránením mriežky na odvod vzduchu (11) odstráňte filter (12) zo zadnej
strane vysávača (obr. 15).
• Filtrom dobre zatraste, alebo ak je to potrebné, umyte ho pod tečúcou vodou
s čistiacim prostriedkom.
• Dôležité: pred opätovným vložením do zariadenia ho nechajte 24 hodín
úplne vyschnúť.
• Keď už je čistý, vložte ho späť a zatvorte ochrannou mriežku (11). Urobíte
to tak, že filter vložíte do svojho puzdra, zatlačíte vrchný jazýček, až kým
nezačujete „kliknutie“ a zatvoríte tak mriežku (obr. 16).
• Dôležité: Vysávač nikdy nepoužívajte bez filtra odvodu vzduchu.
61
• MAGYAR:
FONTOS
• A készülék bekapcsolása előtt figyelmesen olvassa el az alábbi utasításokat.
Az útmutatót őrizze meg a későbbiekre.
• A készülék megrongálódásának megelőzése érdekében ellenőrizze, hogy a
forszívó típusjelző lapján lévő elektromos feszültségre és frekvenciára vonatkozó adatok megegyeznek a hálózati tápellátás adataival.
• FONTOS: Soha ne használja a porszívót megfelelően felhelyezett por-
tartály (13) és szűrők (12, 17, 18, 19, 21) nélkül.
• FONTOS: Az állandó szívóerő fenntartásához javasoljuk, hogy minden hasz-
nálat után ürítse ki a tartályt (13), és tisztítsa meg a portartály HEPA szűrőjét
(18) és védőszűrőjét (19). Javasoljuk, hogy időnként ellenőrizze a portartály
szellőzőnyílása szűrője (21) és a motorvédő szűrő (17) állapotát. Lásd „a
portartály tisztítása” és „a szűrő tisztítása” részeket. A telített portartály (13)
vagy egy eltömődött szűrő csökkentik a készülék szívóerejét, és ilyen esetben fennáll a porszívó túlmelegedésének veszélye, mely ilyenkor automatikusan kikapcsol. A szűrőket soha ne mossa mosógépben.
• Soha ne szívjon fel parazsat, égő cigarettát, üvegszilánkot, éles tárgyakat,
nedves port vagy folyadékot.
• Használat után és a készülék tisztítása vagy a szűrők cseréje előtt a készüléket mindig csatlakoztassa le a hálózatról. A dugaszt az aljzatból soha ne a
vezetéknél fogva húzza ki.
• A porszívót tartsa hőforrástól távol.
• Ne húzza meg túl erősen, és soha ne csévélje le a vezetéket a rajta lévő
piros jelölésnél tovább.
• Mivel a hajlékony tápvezeték cseréje speciális szakértelmet igényel, ezért
annak megrongálódása esetén – biztonsági okokból – a cserét hivatalos
szervizben kell végezni.
• Soha ne érintse meg a porszívót vagy a dugaszt nedves kézzel.
• Ne nedvesítse be, és ne helyezze vízbe a készüléket.
FIGYELEM! Amennyiben már nincs szüksége a készülékre, SOHA ne
dobja azt a háztartási hulladékba. A készülék szakszerű ártalmatlanítása érdekében keresse fel a legközelebbi HULLADÉKÁRTALMATLANÍTÁSSAL FOGLALKOZÓ SZOLGÁLTATÓT. Ilyen módón is hozzájárulhat
környezete megóvásához.
A KÉSZÜLÉK LEÍRÁSA:
1. Rugalmas cső.
2. Markolat.
62
3. Mechanikus teljesítmény szabályzó.
4. Teleszkópos fémcső.
5. Vezetékfelcsévélő gomb.
6. ON/OFF (BE/KI) gomb.
7. Teleszkópos fémcső beállító gomb.
8. Elektromos teljesítmény szabályzó.
9. Többfunkciós kefe választógomb.
10. Többfunkciós kefe.
11. Szellőzőnyílás szűrő védőrács.
12. Motor szellőzőnyílás szűrő.
13. Portartály.
14. Portartály fogantyúja.
15. Rugalmas cső kioldó gomb.
16. A porszívó fő fedele nyitó gombja.
17. A motor védelmét biztosító szűrő.
A PORTARTÁLY LEÍRÁSA
18. A portartály HEPA szűrője.
19. HEPA védőszűrő.
20. Automatikus portartály nyitó gomb.
21. Portartály szellőzőnyílás szűrő.
22. Portartály légbeszívó nyílás.
23. Maximális portartály telítettségi szint.
24. Portartály fedele.
25. HEPA szűrő fülei.
26. HEPA szűrő rekeszének ablakai.
TARTOZÉKOK
27. Szívófej szűk, nehezen hozzáférhető helyekhez, sarkokhoz.
MŰKÖDTETÉS:
• Ellenőrizze, hogy a portartály (13) és a szűrők (12, 17, 18, 19 és 21) megfelelően lettek behelyezve. Lásd „a portartály tisztítása” és „a szűrő tisztítása”
részeket.
• Illessze a rugalmas csövet (1) a szívónyílásba, majd forgassa el a csövet úgy,
hogy a szívónyílás hornyai illeszkedjenek a csövön lévő kiálló részekhez,
amíg egy kattanást nem hall. A cső eltávolításához nyomja meg finoman a
kioldó gombot (15), és húzza ki a csövet.
• A porszívó bekapcsolása előtt készítse elő a tisztítandó felülethez illő tartozékokat. A tartozékokat finom elforgatással pattinthatja a helyükre. A tartozékok közvetlenül a rugalmas csőre (1) illeszthetők; a nehezen hozzáférhető
helyek tisztításakor használja a teleszkópos fémcsövet (4).
• A többfunkciós kefe (10) minden fajta padló, kárpit és szőnyeg tisztítására
alkalmas. A kefe állása – a tisztított fellettől függően – változtatható. A kefe
helyzetének megváltoztatásához, lábával nyomja meg a gombot (9). Javasol-
63
juk, hogy kemény padlót, fapadlót, illetve parkettát a kefével, szőnyeget,
kárpitot pedig a kefe nélkül tisztítson.
• A modell tartozéka egy, a nehezen hozzáférhető helyekhez, hornyokhoz,
sarkokhoz (27) ajánlott szívófej is. Ez a tartozék szintén közvetlenül a rugalmas csőre (1) vagy a teleszkópos fémcsőre (4) illeszthető.
• Ezután csatlakoztassa a porszívót a hálózati csatlakozóhoz. Ehhez csévélje le
a vezetéket és nyomja meg az ON/OFF (BE/KI) gombot (6) a bekapcsoláshoz.
A vezetéken lévő sárga jelölés jelzi a kihúzott kábel maximális javasolt hoszszát. Soha ne húzza a piros jelölésen túl a kábelt.
• A szívóteljesítmény beállításához használja az elektromos szabályzót (8).
• A szívóteljesítmény mechanikusan is állítható a fogantyún lévő nyílás (3)
kinyitásával és bezárásával. Ezt a funkciót kisebb szőnyegek és pokrócok
tisztításához javasoljuk, mely segíti a kefét a tisztítandó felületen való csúszásban.
• A használat végeztével a készüléket az ON/OFF (BE/KI) gomb (6) megnyomásával kapcsolhatja ki. Húzza ki a dugaszt a hálózati csatlakozóaljzatból, a
vezeték felcsévéléséhez pedig nyomja meg a vezetékfelcsévélő (5) gombot.
A dugaszt tartsa a kezében, hogy az ne ütődjön neki a porszívó burkolatának.
• Két porszívózás között a többfunkciós kefe a porszívó házának hátsó részén
lévő rögzítő elembe helyezve tárolható (1. ábra).
• A szállítás és tárolás megkönnyítése érdekében függőleges helyzetben tárolható. Helyezze a többfunkciós kefe kampóját a porszívó hátsó részén lévő
rekeszbe (2. ábra).
A PORTARTÁLY TISZTÍTÁSA:
MEGJEGYZÉS: A tartály tisztítása előtt húzza ki a készülék dugaszát a
csatlakozóaljzatból.
• A portartályt ki kell üríteni, ha az összegyűlt por eléri a tartály maximális
telítettségi szintjét (23). A készülék optimális teljesítménye érdekében javasoljuk, hogy minden használat után ürítse ki a portartályt.
• Ha szükségessé válik a portartály kiürítése, húzza ki a készülék dugaszát a
csatlakozóaljzatból, majd a következők szerint járjon el:
1. Távolítsa el a rugalmas csövet (1), ha az csatlakoztatva van a porszívóhoz.
A cső eltávolításához nyomja meg finoman a kioldó gombot (15), majd
húzza ki a rugalmas csövet a szívónyílásból (3. ábra). Biztonsági okokból a
porszívó fedele nem nyitható fel, amikor a rugalmas cső csatlakoztatva van
a készülék szívónyílásához.
2. Nyissa ki a porszívó felső fő fedelét a nyitó gomb (16) megnyomásával (4.
ábra).
3. A fogantyú (14) felfele húzásával vegye ki a portartályt (5. ábra).
4. A tartály kinyitásához nyomja meg az automatikus nyitó gombot (20), és
ürítse ki a tartály tartalmát (6. ábra).
5. A tartály lezárásához tolja előre a fedelet (24), és nyomja addig, amíg egy
kattanást nem hall. Ez jelzi, hogy a fedél megfelelő lezárását (7. ábra).
64
6. Helyezze vissza a portartályt a porszívóba, és nyomja a tartályt addig, amíg
az el nem éri a hátsó részt, és amíg a helyes helyzetbe nem kerül a házban
(8. ábra).
7. Zárja le a porszívó fő fedelét.
A SZŰRŐ TISZTÍTÁSA
Megjegyzés: A szűrők tisztítása előtt húzza ki a készülék dugaszát a
csatlakozóaljzatból.
• Az állandó szívóerő fenntartásához javasoljuk, hogy minden használat után
tisztítsa meg a portartály HEPA szűrőjét (18) és védőszűrőjét (19).
A TARTÁLY HEPA SZŰRŐJE (18) ÉS A HEPA VÉDŐSZŰRŐ (19) TISZTÍTÁSA
1. A szűrő tisztítása előtt húzza ki a készülék dugaszát a csatlakozóaljzatból.
2. A HEPA szűrő (18) tisztítása előtt ürítse ki a tartályt. Lásd a „portartály
tisztítása” részt.
3. A HEPA szűrő (18) és a védőszűrő (19) eltávolításához nyissa fel és tartsa
nyitva a portartályt (13) (6. ábra).
4. Jobbra elforgatva csavarja le a HEPA szűrőt (18) és a védőszűrőt (19), majd
húzza ki azokat (9. ábra).
5. Húzza ki, és távolítsa el a védőszűrőt (19) (10. ábra). Amennyiben szükséges,
mossa meg a védőszűrőt vízzel, és hagyja száradni legalább 24 órán keresztül.
6. Rázza ki a HEPA szűrő (18) tartalmát a szemetesládába, enyhén a láda széléhez ütögetve, amíg több por már nem távozik belőle.
7. Ha a szűrő különösen szennyezett, mossa ki folyó vízben enyhe mosószer
alkalmazásával. Ehhez hagyja, hogy a víz behatoljon a szűrő középső mélyedésébe, és túlcsorduljon a szűrő felső peremén, majd lefolyjon annak
oldalán. Fontos: a tartályba való visszahelyezés előtt javasoljuk, hogy
24 órán keresztül hagyja a szűrőt teljesen megszáradni.
8. A HEPA szűrő behelyezéséhez először helyezze fel a védőszűrőt (19) a HEPA
szűrőre, amíg az el nem éri a végét, és egy kattanás nem hallható. Ellenőrizze, hogy az irányt jelző jelölések helyesen vannak beállítva (11. ábra).
9. Helyezze a HEPA szűrőt (18) a védőszűrővel (19) együtt a tartály alsó részének középső házába. Igazítsa egymáshoz a HEPA szűrő tetején lévő füleket
(25) a HEPA szűrő rekeszének ablakaival (26). Amikor a szűrő eléri a rekesz
végét, fordítsa el balra, míg szorosan nem illeszkedik (12. ábra).
10. Zárja le a portartály (13) fedelét annak előre döntésével, amíg egy katta-
nás nem hallható, ami a portartály lezárását jelzi (7. ábra).
11. Fontos: Soha ne használja a porszívót a tartályba nem megfelelően
behelyezett HEPA szűrővel vagy védőszűrővel.
A PORTARTÁLY SZELLŐZŐNYÍLÁSA SZŰRŐJE (21) TISZTÍTÁSA:
• Rendszeresen ellenőrizze a szellőzőnyílás szűrője (21) állapotát. A szívótelje-
sítmény biztosítása érdekében ezt a szűrőt rendszeresen kell tisztítani.
• Amennyiben szükséges, minden alkalommal tisztítsa meg. Ehhez húzza ki a
szellőzőnyílás szűrőjét (13. ábra).
65
• Rázza ki alaposan a szűrőt, vagy ha szükséges, mossa ki a szappannal folyó
vízben.
• Fontos: a tartályba való visszahelyezés előtt javasoljuk, hogy 24 órán
keresztül hagyja a szűrőt teljesen megszáradni.
• Az újbóli behelyezéshez, tegye a szűrőt a házába, majd nyomja addig, amíg
a rács fülei kinyúlnak a szűrő felületéből.
• Fontos: Soha ne használja a porszívót nem megfelelően behelyezett
tartály szellőzőnyílás szűrővel.
A MOTOR VÉDELMÉT BIZTOSÍTÓ SZŰRŐ TISZTÍTÁSA (17)
• Rendszeresen ellenőrizze a motorvédő szűrő (17) állapotát. A szívóteljesítmény biztosítása érdekében ezt a szűrőt rendszeresen kell tisztítani.
• Amennyiben szükséges, minden alkalommal tisztítsa meg. Ehhez húzza ki a
szellőzőnyílás szűrőjét (14. ábra).
• Rázza ki alaposan a szűrőt, vagy ha szükséges, mossa ki a szappannal folyó
vízben.
• Fontos: a tartályba való visszahelyezés előtt javasoljuk, hogy 24 órán
keresztül hagyja a szűrőt teljesen megszáradni.
• Az újbóli behelyezéshez, tegye a szűrőt a házába, majd nyomja addig, amíg
a rács fülei kinyúlnak a szűrő felületéből.
• Fontos: soha ne használja a porszívót hiányzó motorvédő szűrővel.
A SZELLŐZŐNYÍLÁS SZŰRŐJE TISZTÍTÁSA (12)
• Időnként ellenőrizze a szellőzőnyílás szűrője (12) állapotát.
• Vegye ki a szűrőt (12) a porszívó hátsó részéből a szellőzőrács (11) eltávolításával (15. ábra).
• Rázza ki alaposan a szűrőt, vagy ha szükséges, mossa ki a szappannal folyó
vízben.
• Fontos: a készülékbe való visszahelyezés előtt javasoljuk, hogy 24 órán
keresztül hagyja a szűrőt teljesen megszáradni.
• Ezután helyezze vissza, és zárja le a védőrácsot (11). Ehhez helyezze vissza
a szűrőt a házába, majd zárja le a rácsot annak felső fülének felfele nyomásával, amíg egy kattanás nem hallható (16. ábra).
• Fontos: Soha ne használja a porszívót hiányzó szellőzőnyílás szűrővel.
MEGFELELŐSÉGI NYILATKOZAT
„A HTM Kft., mint a termék forgalmazója kijelenti, hogy a termék a 79/1997.
(XII.31.) IKIM rendeletnek megfelel.”
Névleges feszültség: 220 - 240 V
Névleges teljesítmény: 1600 W
Érintésvédelmi osztály: Class II
Zajszint: 72 dBA (soundlevel)
FORGALMAZZA
HTM Nemzetközi Kereskedelmi Kft.
66
1046 Budapest, Kiss Ernő u. 3.
Fax: (1) 369-0403
Tel.: (1) 370-4074
(1) 272-0116
GARANCIAFELTÉTELEK
• A garancia minden gyártási vagy anyaghibából eredő működési rendellenességgel kapcsolatban egy év.
• A jótállás nem terjed ki a helytelen használatból eredő hibákra.
• A garancia nem érvényes, ha az üzletben nem teljesen vagy helytelenül
töltötték ki ill. pecsételték le a garanciajegyet.
• Nem vonatkozik a garancia az olyan károsodásokra, amelyek a helytelen
használatból vagy szállításból erednek. Ez olyan esetekre is érvényes, amikor
a készüléket nem megfelelő földelésű dugaljhoz csatlakoztatták.
• Ugyancsak érvénytelen a garancia, ha a készüléket illetéktelen (hozzá nem
értő személy) próbálja javítani, aki nem tartozik a vevőszolgálathoz vagy
hivatalos szervizhez.
• A meghibásodott készüléket – beleértve a hálózati csatlakozó vezetéket is
– csak szakember, szerviz javíthatja.
67
• българск
ВАЖНО
• Прочетете внимателно тези инструкции преди да включите уреда. Запазете инструкциите за бъдещи справки.
• Уверете се, че информацията за волтажа и честотата, предоставена на
табелката с наименованието на прахосмукачката, съвпада с параметрите
на електрическата инсталация в дома ви, за да се предотвратят повреди
по уреда.
• ВАЖНО: Никога не използвайте прахосмукачката без контейнера за
прах (13) и филтрите (12, 17, 18, 19, 21) да са поставени правилно на
място.
• ВАЖНО: За да се поддържа постоянна мощност на всмукване, препо-
ръчваме да изпразвате контейнера (13) и да почиствате HEPA филтъра
на контейнера (18) и неговия предпазен филтър (19) след всяко използване на уреда. Препоръчваме ви също да проверявате периодично състоянието на филтъра на изпускателния отвор на контейнера (21) и
предпазния филтър на двигателя (17). Вижте разделите “почистване на
контейнера за прах” и “почистване на филтрите”. Препълненият контейнер за прах (13) или запушените филтри намаляват смукателната мощност на уреда, като има опасност от прегряване на прахосмукачката,
което може да доведе до изключването й от страна на температурния
регулатор.
• Никога не перете филтрите в пералнята.
• Никога не използвайте прахосмукачката за почистване на гореща пепел, цигари, трески, остри предмети, мокри замърсявания или течности.
• Винаги изключвайте щепсела от контакта след употреба и преди да почистите уреда или да смените филтрите. Винаги изключвайте като дърпате за щепсела, а не за кабела.
• Пазете уреда от топлина.
• Не дърпайте силно кабела и никога не го изтегляйте отвъд червената
отметка, която обозначава края на кабела.
• От съображения за безопасност, при повреда на гъвкавия захранващ
кабел, той трябва да бъде подменен от оторизиран сервиз.
• Никога не хващайте прахосмукачката или щепсела с мокри ръце.
• Не мокрете уреда и не го потапяйте във вода.
ВНИМАНИЕ! При бракуване на уреда, НИКОГА не го изхвърляйте
в кофата за боклук. Вместо това, занесете го в най-близкото до
вас място за приемане на ВТОРИЧНИ СУРОВИНИ. Така ще помогнете за опазване на околната среда.
68
ОПИСАНИЕ НА УРЕДА:
1. Гъвкав маркуч.
2. Дръжка.
3. Механичен регулатор на мощността.
4. Телескопична метална тръба.
5. Бутон за автоматично прибиране на кабела.
6. Бутон ON/OFF.
7. Бутон за регулиране на телескопичната тръба.
8. Електронен регулатор на мощността.
9. Бутон за многофункционална четка.
10. Многофункционална четка.
11. Решетка на филтъра на изпускателния отвор.
12. Филтър на отвора за изпускане на въздух на двигателя.
13. Контейнер за прах.
14. Дръжка за пренасяне на контейнера за прах.
15. Бутони за откачане на гъвкавия маркуч.
16. Бутон за отваряне на основния капак на уреда.
17. Филтър за предпазване на двигателя.
ОПИСАНИЕ НА КОНТЕЙНЕРА ЗА ПРАХ
18. HEPA филтър на контейнера за прах.
19. Предпазен HEPA филтър.
20. Бутон за автоматично отваряне на контейнера за прах.
21. Филтър на изпускателния отвор на контейнера за прах.
22. Всмукателен отвор на контейнера за прах.
23. Максимално ниво на запълване на контейнера.
24. Капак на контейнера за прах.
25. Дръжка на HEPA филтър.
26. Прозорче на HEPA филтъра.
ПРИСТАВКИ
27. Тесен накрайник за ъгли, тесни процепи и др.
ЕКСПЛОАТАЦИЯ:
• Уверете се, че контейнерът за прах (13) и филтрите (12, 17, 18, 19 и 21)
са поставени правилно. Вижте разделите “почистване на контейнера за
прах” и “почистване на филтрите”.
• Вкарайте гъвкавия маркуч (1) в отвора за засмукване, като процепите на
отвора съвпадат с накрайниците на гъвкавата тръба, докато чуете щракване. За да свалите маркуча, натиснете леко бутона върху гъвкавия
маркуч (15) и издърпайте.
• Преди използване на прахосмукачката, подгответе подходящите четки за
повърхността, която ще се почиства. Те се поставят с леко завиване.
Приставките могат да се поставят директно върху гъвкавата тръба (1)
69
или, при труднодостъпни повърхности, върху телескопичната метална
тръба (4).
• Многофункционалната четка (10) е подходяща за почистване на всички
видове подове, килими и покрития. Тази четка се превключва, в зависимост от типа на почистваната повърхност. За смяна на почистващата
позиция на четката, натиснете бутона за четката (9) с крак. Препоръчваме твърдите подове, дюшеметата и паркетите да се почистват с извадена фибърна четка, а килимите и текстилните настилки - с прибрана фибърна четка.
• Този модел включва също и всмукателна дюза за тесни места, ъгли и
процепи (27). Тези аксесоари се поставят директно върху гъвкавата тръба (1) или върху телескопичната метална тръба (4).
• Сега вече можете да включите прахосмукачката. За целта, издърпайте
кабела и натиснете бутона ON/OFF (6), за да я включите. Жълта отметка
върху кабела показва максимално препоръчваната дължина. Никога не
издърпвайте кабела отвъд червената отметка.
• Използвайте електронния регулатор (8) за настройка на мощността.
• Мощността може да се регулира и механично чрез отваряне или затваряне на устройството върху дръжката (3). Тази функция се препоръчва
за почистване на малки килими и черги, като помага на четката да се
плъзга по почистваната повърхност.
• След приключване на работата, изключете уреда чрез натискане на бутона ON/OFF (6). Извадете щепсела от контакта и натиснете бутона (5) за
прибиране на кабела. Дръжте с ръка щепсела на кабела, за да го предпазите от удар в корпуса на прахосмукачката.
• Между отделните почиствания, многофункционалната четка може да се
съхранява върху опората на гърба на корпуса на прахосмукачката (Фиг.
1).
• За улесняване на пренасянето и съхранението, тя може да се поставя
във вертикално положение. Вкарайте куката на многофункционалната
четка в отвора, разположен на гърба на прахосмукачката (Фиг.2).
ПОЧИСТВАНЕ НА КОНТЕЙНЕРА ЗА ПРАХ:
ЗАБЕЛЕЖКА: Преди да пристъпите към почистване на контейнера,
уверете се, че сте изключили уреда от контакта.
• Когато натрупаната в контейнера прах достигне отметката за максимално ниво на напълване (23), трябва да изпразните контейнера. За оптимална работа на уреда, препоръчваме почистване на контейнера след
всяка употреба.
• Когато изпразвате контейнера за прах, изключете уреда от контакта и
направете следното:
1. Ако гъвкавият маркуч (1) е свързан към прахосмукачката, отстранете
го. За целта, леко натиснете бутона за гъвкавия маркуч (15) и извадете
маркуча от отвора (Фиг. 3). От съображения за безопасност, капакът на
70
прахосмукачката не може да се отвори, когато гъвкавият маркуч е
свързан към уреда.
2. Отворете основния капак на прахосмукачката чрез натискане на бутона
(16) докато щракне (Фиг. 4).
3. Извадете контейнера за прах чрез издърпване за дръжката (14) (Фиг.
5).
4. За да отворите контейнера, натиснете автоматичния бутон за отваряне
(20) и изпразнете прахта в кофата за боклук (Фиг. 6).
5. За да затворите контейнера, плъзнете капака (24) напред и го натиснете, докато чуете щракване. Това показва, че капакът е затворен правилно (фиг. 7).
6. Поставете контейнера за прах в прахосмукачката, натиснете го докато
стигне до края и се разположи правилно на мястото си (Фиг. 8).
7. Затворете основния капак на уреда.
ПОЧИСТВАНЕ НА ФИЛТРИТЕ
Забележка: Преди да пристъпите към почистване на филтрите, уверете се, че сте изключили уреда от контакта.
• За да се запази смукателната мощност на уреда, препоръчваме почист-
ване на HEPA филтъра на контейнера (18) и неговия предпазен филтър
(19) след всяко използване.
ПОЧИСТВАНЕ НА HEPA ФИЛТЪРА (18) НА КОНТЕЙНЕРА И ПРЕДПАЗНИЯ HEPA ФИЛТЪР (19)
1. Преди да пристъпите към почистване на филтрите, уверете се, че сте
изключили уреда от контакта.
2. Изпразнете контейнера преди почистване на HEPA филтъра (18). За
целта, вижте раздела “почистване на контейнера за прах”.
3. За да извадите HEPA филтъра (18) и предпазния филтър (19), отворете
контейнера за прах (13) и го задръжте отворен (Фиг. 6).
4. Развийте HEPA филтъра (18) и предпазния филтър (19) чрез завъртане
на модула надясно, докато се разхлаби, след това издърпайте навън
(Фиг. 9).
5. Извадете предпазния филтър (19) чрез издърпване навън (Фиг. 10). Ако
е необходимо, изплакнете предпазния филтър с вода и го оставете да
изсъхне за поне 24 часа.
6. Изтърсете HEPA филтъра (18) в кофата за боклук, като леко го потупате
в стените на кофата, за да изпадне целия боклук.
7. Ако е изключително мръсен, измийте филтъра под струя течаща вода
с мек сапун. За целта, оставете водата да навлезе в централната хлътнатина на филтъра, докато облее горния край на филтъра и започне да
преминава през страните. Важно: оставете го да изсъхне напълно в
продължение на 24 часа, преди да го поставите обратно в контейнера.
71
8. За поставяне на HEPA филтъра, първо поставете предпазния филтър
(19) върху HEPA филтъра, докато достигне края и чуете щракване. Уверете се, че посоката на отметките върху предпазния филтър е правилна (Фиг. 11).
9. Поставете модула на HEPA филтъра (18) и предпазния филтър (19) в
централния отвор на долната част на капака на контейнера. Подравнете пластинките (25) в горния край на HEPA филтъра с прозорчетата (26)
на отвора за HEPA филтъра. Когато филтърът достигне до края, завъртете го наляво, докато се затегне (Фиг. 12).
10. Затворете контейнера за прах (13) чрез побутване на капака напред,
докато чуете щракване, което показва, че контейнерът е затворен
(Фиг. 7).
11. Важно: Никога не използвайте прахосмукачката, ако HEPA филтъ-
рът и неговият предпазен филтър не са поставени правилно на
мястото си в контейнера.
ПОЧИСТВАНЕ НА ФИЛТЪРА НА ИЗПУСКАТЕЛНИЯ ОТВОР НА КОНТЕЙНЕРА (21):
• Редовно проверявайте състоянието на филтъра на изпускателния отвор
(21). Редовното почистване и смяна на този филтър са важни за поддържане на смукателната мощност на уреда.
• Почиствайте го при нужда. За целта, издърпайте филтъра на изпускател-
ния отвор навън (Фиг. 13).
• Изтърсете добре филтъра или, ако е необходимо, го изплакнете под
течаща вода със сапун.
• Важно: оставете го да изсъхне напълно в продължение на 24 часа,
преди да го поставите обратно в контейнера.
• За да го поставите, вкарайте филтъра в отвора му и натиснете, докато
пластинките на решетката се подадат от повърхността на филтъра.
• Важно: Никога не използвайте прахосмукачката без правилно по-
ставен филтър на изпускателния отвор на контейнера.
ПОЧИСТВАНЕ НА ФИЛТЪРА ЗА ПРЕДПАЗВАНЕ НА ДВИГАТЕЛЯ (17)
• Редовно проверявайте състоянието на филтъра на двигателя (17). Редов-
ното почистване и смяна на този филтър са важни за поддържане на
смукателната мощност на уреда.
• Почиствайте го при нужда. За целта, издърпайте филтъра на изпускател-
ния отвор навън (Фиг. 14).
• Изтърсете добре филтъра или, ако е необходимо, го изплакнете под
течаща вода със сапун.
• Важно: оставете го да изсъхне напълно в продължение на 24 часа,
преди да го поставите обратно в контейнера.
• За да го поставите, вкарайте филтъра в отвора му и натиснете, докато
пластинките на решетката се подадат от повърхността на филтъра.
• Важно: никога не използвайте прахосмукачката без предпазния
филтър на двигателя.
72
СМЯНА НА ФИЛТЪРА НА ОТДУШНИКА (12)
• Редовно проверявайте състоянието на филтъра на изпускателния отвор
(12).
• Извадете филтъра (12) от задната страна на прахосмукачката като махнете решетката на отвора (11) (Фиг. 15).
• Изтърсете добре филтъра или, ако е необходимо, го изплакнете под
течаща вода със сапун.
• Важно: оставете го да изсъхне напълно в продължение на 24 часа,
преди да го поставите обратно в уреда.
• След почистване, поставете го обратно и затворете предпазната решетка (11). За целта, вкарайте филтъра в отвора му и затворете решетката
чрез натискане върху горната пластинка, докато чуете щракване (Фиг.
16).
• Важно: Никога не използвайте прахосмукачката без филтър на из-
пускателния отвор.
73
• HRVATSKA
VAŽNO
• Pročitajte ove upute prije uključivanja uređaja. Spremite ih za buduće potrebe.
• Napon i frekvencija navedeni na nazivnoj pločici usisavača moraju odgovarati vrijednostima mrežnog napajanja kako bi se spriječilo oštećenje aparata.
• VAŽNO: Nikada ne koristite usisavač ako spremnik za prašinu (13) i filtri
(12, 17, 18, 19, 21) nisu pravilno postavljeni.
• VAŽNO: Kako biste konstantno održavali istu snagu usisavanja, preporuča-
mo da nakon svake uporabe ispraznite spremnik (13) i očistite antialergijski
HEPA filtar (18) te zaštitni filtar (19). Također preporučamo da povremeno
provjerite stanje filtra izlaznog zraka spremnika (21) i zaštitnog filtra motora
(17). Pogledajte odjeljke “čišćenje spremnika za prašinu” i “čišćenje filtra”.
Zasićeni spremnik za prašinu (13) ili blokirani filtri smanjit će usisnu moć
aparata, te postoji opasnost od pregrijavanja usisavača, zbog čega će ga
limitator temperature isključiti.
• Filtre nikada ne perite u perilici za rublje.
• Nikada ne usisavajte vrući pepeo, cigarete, krhotine, oštre predmete, mokru
prašinu ili tekućine.
• Nakon korištenja te prije čišćenja usisavača ili izmjene filtara izvucite kabel
iz napajanja. Nikada ne isključujte usisavač povlačenjem kabela - izvlačite
utikač.
• Aparat držite dalje od izvora topline.
• Ne povlačite kabel prejako i nikada iznad crvene oznake koja označava kraj
kabela.
• Oštećeni savitljivi strujni kabel mora, iz sigurnosnih razloga, popraviti tehnički servis ovlašten od strane proizvođača.
• Ne dodirujte usisavač ili kabel mokrim rukama.
• Nemojte smočiti uređaj niti ga uranjati u vodu.
OPREZ: NIKADA ne bacajte aparat u kantu za otpatke. Odnesite ga u
najbliže ODLAGALIŠTE ili deponij u blizini vašeg doma. Time pomažete u zaštiti okoliša.
OPIS APARATA:
1. Savitljiva cijev.
2. Hvataljka.
3. Mehanički regulator snage.
4. Metalna teleskopska cijev.
74
5. Tipka za automatsko namatanje kabela.
6. Tipka za uključivanje/isključivanje.
7. Gumb za podešavanje teleskopske cijevi.
8. Elektronički regulator snage.
9. Tipka za višenamjensku četku.
10. Višenamjenska četka.
11. Rešetka filtra izlaznoga zraka.
12. Filtar izlaznog zraka motora.
13. Spremnik za prašinu.
14. Ručica za prijenos spremnika za prašinu.
15. Tipka za otpuštanje savitljive cijevi.
16. Tipka za otvaranje poklopca usisavača.
17. Filtar za zaštitu motora.
OPIS SPREMNIKA ZA PRAŠINU
18. HEPA filtar spremnika za prašinu.
19. Zaštitni HEPA filtar.
20. Tipka za automatsko otvaranje spremnika za prašinu.
21. Filtar izlaznog zraka spremnika.
22. Otvor za ulaz zraka na spremniku.
23. Maksimalna razina punjenja spremnika.
24. Poklopac spremnika za prašinu.
25. Jezičci HEPA filtra.
26. Otvori kućišta HEPA filtra.
NASTAVCI
27. Uski nastavak za utore, uglove i sl.
PRIMJENA:
• Provjerite jesu li spremnik za prašinu (13) i filtri (12, 17, 18, 19 i 21) pravilno
postavljeni. Pogledajte odjeljke “čišćenje spremnika za prašinu” i “čišćenje
filtra”.
• Umetnite savitljivu cijev (1) u otvor za usisavanje, tako da utori na otvoru
budu u ravnini s vršcima na savitljivoj cijevi, dok ne začujete škljocaj. Da
biste izvukli cijev, lagano pritisnite tipku za otpuštanje savitljive cijevi (15) i
izvucite ju.
• Prije uporabe usisavača, pripremite odgovarajuće nastavke ovisno o površinama koje namjeravate čistiti. Spojite ih laganim zakretanjem. Nastavke
možete postaviti izravno na fleksibilnu cijev (1) ili namjestite teleskopsku
metalnu cijev (4) kako biste očistili teško dostupne površine.
• Višenamjenska četka (10) prikladna je za usisavanje svih vrsta podova, tepi-
ha i sagova. Četku je moguće izvući ovisno o površini koju namjeravate
usisavati. Za izmjenu radnog položaja četke, nogom pritisnite tipku za četku
(9). Čvrste podove, drvo i parkete čistite s izvučenim vlaknima četke, a tepihe i sagove čistite s uvučenim vlaknima.
75
• Ovaj model također uključuje usisnu mlaznicu za uske prostore, utore i
uglove (27). Taj nastavak je moguće namjestiti izravno na fleksibilnu cijev
(1) ili na metalnu teleskopsku cijev (4).
• Sada možete priključiti usisavač u električnu mrežu. Izvucite naponski kabel
i pritisnite tipku za uključivanje/isključivanje (6). Kabel je preporučeno maksimalno izvući do žute oznake. Nikada ne izvlačite kabel preko crvene
oznake.
• Pomoću elektronskog regulatora (8) namjestite snagu usisavanja.
• Snagu usisavanja je moguće namjestiti i mehaničkim putem, otvaranjem i
zatvaranjem uređaja na ručki (3). Uporaba te funkcije savjetuje se prilikom
čišćenja malih sagova i tepiha, jer pomaže da četka klizi po površini koju
treba očistiti.
• Nakon čišćenja, usisavač isključite pritiskom na tipku za uključivanje/
isključivanje (6). Izvucite kabel iz utičnice i pritisnite tipku (5) za automatsko
namatanje kabela. Držite utikač kabela kako biste spriječili udaranje u kućište usisavača.
• Prije usisavanja, višenamjensku četku postavite na nosač sa stražnje strane
kućišta usisavača (sl. 1).
• Radi lakšeg prijenosa i pohranjivanja možete je namjestiti u vertikalan položaj. Umetnite kukicu višenamjenske četke na kućište smješteno sa stražnje
strane usisavača (sl.2).
ČIŠĆENJE SPREMNIKA ZA PRAŠINU:
NAPOMENA: Prije početka čišćenja spremnika, izvucite kabel iz utičnice.
• Kada prašina u spremniku dosegne razinu maksimalne napunjenosti (23),
ispraznite spremnik. Preporučeno je očistiti spremnik nakon svake uporabe,
radi postizanja optimalne izvedbe aparata.
• Prilikom pražnjenja spremnika za prašinu, isključite aparat iz napajanja i
postupite na sljedeći način:
1. Uklonite savitljivu cijev (1) s usisavača, ako je spojena. Lagano pritisnite
tipku za savitljivu cijev (15) i izvucite cijev iz otvora (sl. 3). Iz sigurnosnih
razloga, poklopac usisavača ne može se otvoriti kada je fleksibilna cijev
spojena na usisni otvor aparata.
2. Otvorite glavni poklopac usisavača pritiskom na tipku za otvaranje poklo-
pca (16) dok se ne aktivira (sl. 4).
3. Izvucite spremnik za prašinu povlačenjem ručke (14) prema gore (slika 5).
4. Da biste otvorili spremnik, pritisnite tipku za automatsko otvaranje spre-
mnika (20) i ispraznite prašinu u kantu za otpatke (slika 6).
5. Da biste zatvorili spremnik, pomaknite poklopac (24) prema naprijed i
pritisnite dok ne začujete škljocaj. To je znak da je poklopac pravilno zatvoren (slika 7).
6. Umetnite spremnik za prašinu u usisavač, i ga do kraja sve dok ne bude
pravilnlo postavljen u kućište (sl. 8).
7. Zatvorite glavni poklopac usisavača.
76
ČIŠĆENJE FILTRA
Napomena: Prije početka čišćenja filtara, izvucite kabel iz utičnice.
• Kako biste konstantno održavali istu snagu usisavanja, preporučamo da
nakon svake uporabe očistite HEPA filtar spremnika (18) te zaštitni filtar
(19).
ČIŠĆENJE HEPA FILTRA (18) I ZAŠTITNOG HEPA FILTRA (19) SPREMNIKA
1. Prije početka čišćenja filtra, izvucite kabel iz utičnice.
3. Kako biste uklonili HEPA filtar (18) i zaštitni filtar (19) otvorite spremnik za
prašinu (13) i ostavite ga otvorenim (slika 6).
4. Odvrnite HEPA filtar (18) i zaštitni filtar (19) okretanjem udesno dok se ne
oslobode, a potom ih izvucite (sl. 9).
5. Izvucite zaštitni filtar (19) tako što ćete ga povući prema vani (slika 10).
Eventualno operite zaštitni filtar vodom i pustite neka se osuši 24 sata.
6. Protresite HEPA (18) filtar nad kantom za otpatke, udarajući lagano o rubo-
ve kante sve dok iz filtra ne prestane ispadati prašina.
7. U slučaju jakih zaprljanja, filtar operite blagim deterdžentom pod mlazom
vode. Pustite neka voda utječe u središnje udubljenje filtra sve dok se ne
prelije preko ruba filtra i počne istjecati. Važno: ostavite ga da se osuši
24 sata prije ponovnog postavljanja u spremnik.
8. Za ugradnju HEPA filtra, najprije namjestite zaštitni filtar (19) na HEPA filtar
dok ne dođe do kraja i dok ne začujete škljocaj. Pazite na oznake smjera
na zaštitnom filtru (sl. 11).
9. Namjestite sklop HEPA filtra (18) sa zaštitnim filtrom (19) kućište na donjem
dijelu poklopca spremnika. Poravnajte jezičke (25) na vrhu HEPA filtra s
otvorima (26) na kućištu HEPA filtra. Kada filtar dođe do kraja, okrenite ga
ulijevo dok ne bude čvrsto pritegnut (sl. 12).
10. Zatvorite spremnik za prašinu (13) guranjem poklopca prema naprijed dok
ne začujete škljocaj, što znači da je spremnik zatvoren (slika 7).
11. Važno: Nikada ne koristite usisavač ukoliko HEPA filtar i zaštitni filtar
nisu pravilno postavljeni u spremnik.
ČIŠĆENJE FILTERA IZLAZNOGA ZRAKA SPREMNIKA (21):
• Redovito provjeravajte stanje filtra izlaznog zraka (21). Ovaj filtar je važno
redovito mijenjati ili čistiti kako bi se održala usisna moć uređaja.
• Očistite ga kad god je potrebno. Izvucite filtar izlaznog zraka (sl. 13)
• Dobro protresite filtar ili ga eventualno isperite pomoću sapuna pod slavinom.
• Važno: ostavite ga da se osuši 24 sata prije ponovnog postavljanja u
spremnik.
• Da biste ga ugradili, umetnite filtar u kućište i pritisnite dok jezičci rešetke
ne iziđu kroz površinu filtra.
77
• Važno: Nikada nemojte koristiti usisavač bez pravilno postavljenog fil-
tra izlaznoga zraka spremnika.
ČIŠĆENJE FILTRA ZA ZAŠTITU MOTORA (17)
• Povremeno provjerite ispravnost filtra za zaštitu motora (17). Ovaj filtar je
važno redovito mijenjati ili čistiti kako bi se održala usisna moć uređaja.
• Očistite ga kad god je potrebno. Izvucite filtar izlaznog zraka (sl. 14)
• Dobro protresite filtar ili ga eventualno isperite pomoću sapuna pod slavinom.
• Važno: ostavite ga da se osuši 24 sata prije ponovnog postavljanja u
spremnik.
• Da biste ga ugradili, umetnite filtar u kućište i pritisnite dok jezičci rešetke
ne iziđu kroz površinu filtra.
• Važno: nikada nemojte koristiti usisavač bez filtra za zaštitu motora.
ČIŠĆENJE FILTRA IZLAZNOG ZRAKA (12)
• Povremeno provjeravajte stanje filtra izlaznog zraka (12).
• Uklonite filtar (12) sa stražnje strane usisavača uklanjanjem rešetke za izlaz
zraka (11) (sl. 15).
• Dobro protresite filtar ili ga eventualno isperite pomoću sapuna pod slavinom.
• Važno: ostavite ga da se osuši 24 sata prije ponovnog postavljanja u
aparat.
• Čisti filtar vratite na mjesto i zatvorite zaštitnu rešetku (11). Umetnite filtar
u kućište i zatvorite rešetku pritiskanjem gornjeg jezička dok ne začujete
škljocaj (sl. 16).
• Važno: Nikada nemojte koristiti usisavač bez filtra izlaznoga zraka.
78
• ROMANA
IMPORTANT
• Citiţi aceste instrucţiuni înainte de a porni aparatul. Păstraţi-le pentru a le
putea consulta pe viitor.
• Asiguraţi-vă că tensiunea electrică şi frecvenţa indicate pe plăcuţa cu specificaţii a aspiratorului coincid cu parametrii sursei de energie electrică, pentru
a evita deteriorarea aparatului.
• IMPORTANT: Nu utilizaţi niciodată aspiratorul fără a avea recipientul pen-
tru praf (13) şi filtrele (12, 17, 18, 19, 21) poziţionate corect la locul lor.
• IMPORTANT: Pentru a menţine o putere de aspirare constantă, vă recomandăm
ca, după fiecare utilizare, să goliţi recipientul (13) şi să curăţaţi filtrul HEPA al
recipientului pentru praf (18) şi filtrul său de protecţie (19). De asemenea, vă
recomandăm să verificaţi periodic starea filtrului de ieşire al recipientului pentru praf (21) şi a filtrului de protecţie a motorului (17). Consultaţi secţiunile
“curăţarea recipientului pentru praf” şi “curăţarea filtrelor”. Un recipient pentru
praf (13) plin sau filtrele obturate reduc puterea de aspirare a aparatului, existând riscul ca acesta să se supraîncălzească, ceea ce va duce la oprirea aparatului prin declanşarea sistemului de limitare a temperaturii.
• Nu spălaţi niciodată filtrele în maşina de spălat.
• Nu aspiraţi niciodată cenuşă fierbinte, ţigări, aşchii, obiecte ascuţite, deşeuri ude sau lichide.
• Scoateţi întotdeauna aparatul din priză după utilizare, înainte de a-l curăţa şi
înainte de a schimba filtrele. Trageţi întotdeauna de ştecher, nu de cablu.
• Feriţi aspiratorul de sursele de căldură.
• Nu trageţi tare de cablu şi nu trageţi niciodată mai departe de marcajul roşu
care semnalează capătul acestuia.
• În cazul în care cablul flexibil de alimentare este deteriorat, acesta trebuie înlocuit la o unitate service autorizată de producător, din motive de siguranţă.
• Nu manevraţi aspiratorul şi nici ştecherul cu mâinile ude.
• Nu udaţi aparatul şi nu îl scufundaţi în apă.
PRECAUŢIE: Atunci când doriţi să aruncaţi aparatul, NU ÎL aruncaţi la
gunoi. Duceţi-l la cel mai apropiat PUNCT DE COLECTARE a materialelor uzate, pentru a fi prelucrat corespunzător. În acest fel veţi
contribui la îngrijirea mediului înconjurător.
DESCRIEREA APARATULUI:
1. Furtun flexibil.
2. Dispozitiv de prindere.
3. Regulator mecanic al puterii.
79
4. Tub telescopic din metal.
5. Buton pentru înfăşurarea automată a cablului de alimentare.
6. Buton PORNIT/OPRIT.
7. Buton pentru reglarea tubului telescopic.
8. Regulator electronic al puterii.
9. Buton pentru peria multifuncţională.
10. Perie multifuncţională.
11. Grilajul de la filtrul pentru evacuarea aerului.
12. Filtru pentru aerul evacuat de la motor.
13. Recipient pentru praf.
14. Mâner pentru transportarea recipientului pentru praf.
15. Buton pentru scoaterea furtunului flexibil.
16. Buton pentru deschiderea capacului principal al aspiratorului.
17. Filtru pentru protejarea motorului.
DESCRIEREA RECIPIENTULUI PENTRU PRAF
18. Filtru HEPA pentru protecţie.
19. Filtru HEPA de protecţie.
20. Buton pentru deschiderea automată a recipientului pentru praf.
21. Filtru pentru aerul evacuat din recipientul pentru praf.
22. Deschidere pentru admisia aerului în recipient.
23. Nivelul maxim de umplere a recipientului.
24. Capacul recipientului pentru praf.
25. Elemente de prindere ale filtrului HEPA.
26. Vizor pentru locaşul filtrului HEPA.
ACCESORII
27. Vârf pentru aspirarea în deschizături, colţuri etc.
FUNCŢIONARE:
• Asiguraţi-vă că recipientul pentru praf (13) şi filtrele (12, 17, 18, 19 şi 21)
sunt montate corect. Consultaţi secţiunile “curăţarea recipientului pentru
praf” şi “curăţarea filtrelor”.
• Introduceţi furtunul flexibil (1) în deschiderea pentru admisie, aliniind marcajele din fantele deschiderii pentru admisie cu ghidajele de pe furtunul
flexibil, până auziţi un clic. Pentru a scoate furtunul, apăsaţi uşor pe butonul
furtunului flexibil (15) şi trageţi-l spre exterior.
• Înainte de a folosi aspiratorul, pregătiţi accesoriile pentru suprafaţa ce urmează a fi curăţată. Acestea se introduc printr-o rotire uşoară. Accesoriile
pot fi puse direct pe furtunul flexibil (1) sau, pentru locurile în care se ajunge greu, puteţi folosi tubul telescopic din metal (4).
• Peria multifuncţională (10) este adecvată pentru aspirarea tuturor tipurilor
de podele, covoare şi covoraşe. Această perie poate fi reglată în funcţie de
suprafaţa care urmează a fi aspirată. Pentru a schimba poziţia periei, apăsaţi butonul pentru perie (9) cu piciorul. Vă recomandăm ca, la curăţarea podelelor tari, a podelelor din lemn şi parchet să extindeţi partea cu fibre de
80
curăţare, iar la curăţarea covoarelor şi a covoraşelor să retrageţi partea cu
fibre de curăţare.
• Acest model include un accesoriu pentru spaţii înguste, deschizături şi colţuri (27). Acest accesoriu se fixează direct pe furtunul flexibil (1) sau pe tubul
telescopic din metal (4).
• Acum puteţi introduce aspiratorul în priză. Pentru aceasta, desfaceţi cablul
de alimentare şi apăsaţi butonul PORNIT/OPRIT (6) pentru a îl pune în funcţiune. Pe cablu există un marcaj de culoare galbenă, care indică lungimea
maximă de extindere a cablului. Nu extindeţi niciodată cablul mai departe
de marcajul roşu.
• Folosiţi regulatorul (8) pentru a regla puterea de aspirare.
• Puterea de aspirare poate fi de asemenea reglată mecanic, prin deschiderea
sau închiderea mecanismului (3) de pe mâner. Această funcţie este recomandată pentru covoraşe şi covoare, deoarece ajută peria să alunece pe suprafeţele care trebuie curăţate.
• După ce aţi terminat, opriţi aspiratorul prin apăsarea butonului PORNIT/
OPRIT (6). Scoateţi-l din priză şi apăsaţi butonul (5) pentru a înfăşura cablul
de alimentare. Ţineţi ştecherul cablului în mână, pentru a îl împiedica să se
lovească de carcasa aspiratorului.
• Între două utilizări ale aspiratorului, peria multifuncţională poate fi depozitată pe suportul de pe spatele carcasei aspiratorului (Fig. 1).
• Pentru a uşura transportul şi depozitarea, aspiratorul poate fi pus în poziţie
verticală. Introduceţi cârligul periei multifuncţionale în locaşul de pe spatele aspiratorului (Fig. 2).
CURĂŢAREA RECIPIENTULUI PENTRU PRAF:
NOTĂ: Înainte de a începe curăţarea recipientului, asiguraţi-vă că aţi scos
aparatul din priză.
• După ce praful din recipient atinge nivelul maxim de umplere (23) trebuie
să goliţi recipientul. Pentru o funcţionare optimă a aparatului, vă recomandăm să curăţaţi recipientul după fiecare utilizare.
• Atunci când doriţi să goliţi recipientul, scoateţi aparatul din priză şi procedaţi după cum urmează:
1. Dacă furtunul flexibil (1) este conectat la aspirator, trebuie să îl scoateţi.
Pentru a scoate furtunul, apăsaţi uşor pe butonul furtunului flexibil (15) şi
trageţi furtunul din deschiderea pentru admisie (Fig. 3). Din motive de siguranţă, aspiratorul nu se poate deschide dacă furtunul flexibil este conectat la deschiderea pentru admisie a aparatului.
2. Deschideţi capacul principal al aspiratorului prin apăsarea butonului de des-
chidere a capacului principal (16) până când capacul se deschide (Fig. 4).
3. Scoateţi recipientul pentru praf trăgând în sus de mâner (14) (Fig. 5).
4. Pentru a deschide recipientul, apăsaţi butonul automat de deschidere (20)
şi apoi goliţi praful în coşul de gunoi (Fig. 6).
5. Pentru a închide recipientul, înclinaţi capacul (24) spre înainte şi apăsaţi în sus
până auziţi un clic. Acesta indică faptul că aţi închis corect capacul (Fig. 7).
81
6. Introduceţi recipientul pentru praf în aspirator, împingeţi-l până când ajunge în spate şi este poziţionat corect în locaşul său (Fig. 8).
7. Închideţi capacul principal al aspiratorului.
CURĂŢAREA FILTRELOR
Notă: Înainte de a începe curăţarea filtrelor, asiguraţi-vă că aţi scos aparatul din priză.
• Pentru a avea o bună putere de aspirare vă recomandăm ca, după fiecare
utilizare, să curăţaţi filtrul HEPA al recipientului (18) şi filtrul său de protecţie (19).
CURĂŢAREA FILTRULUI HEPA AL RECIPIENTULUI (18) ŞI A FILTRULUI
HEPA DE PROTECŢIE (19)
1. Înainte de a începe curăţarea filtrelor, asiguraţi-vă că aţi scos aparatul din
priză.
2. Înainte de a curăţa filtrul HEPA (18) goliţi recipientul pentru praf. Pentru
aceasta consultaţi secţiunea “curăţarea recipientului pentru praf”.
3. Pentru a îndepărta filtrul HEPA (18) şi filtrul de protecţie (19), deschideţi
recipientul pentru praf (13) şi ţineţi-l deschis (Fig. 6).
4. Deşurubaţi filtrul HEPA (18) şi filtrul de protecţie (19) rotind ansamblul
spre dreapta până când acesta se slăbeşte, apoi trageţi-l spre exterior
(Fig. 9).
5. Îndepărtaţi filtrul de protecţie (19) trăgându-l spre exterior (Fig. 10). Dacă
este necesar, spălaţi filtrul de protecţie cu apă şi lăsaţi-l să se usuce timp
de cel puţin 24 de ore.
6. Scuturaţi filtrul HEPA (18) deasupra coşului de gunoi, lovindu-l uşor de
laturile coşului, până când nu mai cade praf.
7. Dacă filtrul este excesiv de murdar, spălaţi-l sub jet uşor de apă cu un
detergent obişnuit. Pentru aceasta, lăsaţi apa să intre în adâncitura centrală a filtrului până când apa trece peste marginea filtrului şi începe să
treacă prin părţile laterale. Important: înainte de a pune filtrul la loc în
recipient, lăsaţi-l să se usuce complet timp de 24 de ore.
8. Pentru a monta filtrul HEPA, puneţi mai întâi filtrul de protecţie (19) pe
filtrul HEPA până când ajunge la capăt şi auziţi un clic. Asiguraţi-vă că
marcajele de pe filtrul de protecţie sunt în direcţia corectă (Fig. 11).
9. Introduceţi ansamblul filtrului HEPA (18) împreună cu filtrul de protecţie
(19) în orificiul central al părţii inferioare a capacului recipientului. Aliniaţi
ghidajele (25) din partea superioară a filtrului HEPA cu orificiile (26) din
locaşul filtrului HEPA. Atunci când filtrul ajunge la capăt, rotiţi-l spre stânga până la fixarea corespunzătoare (Fig. 12).
10. Închideţi recipientul (13) împingând capacul spre înainte până când auziţi
un clic, ceea ce indică faptul că recipientul pentru praf este închis (Fig. 7).
11. Important: Nu folosiţi niciodată aspiratorul dacă filtrul HEPA şi filtrul
de protecţie al acestuia nu sunt corect amplasate pe recipient.
82
CURĂŢAREA FILTRULUI DE LA EVACUAREA AERULUI DIN RECIPIENT (21):
• Verificaţi în mod regulat starea filtrului de la evacuarea aerului din recipient
(21). Este important să înlocuiţi sau să curăţaţi regulat filtrul, pentru a menţine puterea de aspiraţie a aparatului.
• Curăţaţi-l de câte ori este necesar. Pentru aceasta, trageţi spre exterior filtrul
de la evacuarea aerului (Fig. 13).
• Scuturaţi bine filtrul sau, dacă este necesar, spălaţi-l cu săpun sub jet uşor
de apă.
• Important: înainte de a pune filtrul la loc în recipient, lăsaţi-l să se usu-
ce complet timp de 24 de ore.
• Pentru a îl monta, introduceţi filtrul în suportul său şi apăsaţi-l până când
clapetele grilajului ies în afara suprafeţei filtrului.
• Important: Nu folosiţi niciodată aspiratorul fără a avea instalat corect
filtrul de la evacuarea aerului din recipient.
CURĂŢAREA FILTRULUI PENTRU PROTEJAREA MOTORULUI (17)
• Verificaţi în mod regulat starea filtrului pentru protejarea motorului (17). Este
important să înlocuiţi sau să curăţaţi regulat filtrul, pentru a menţine puterea de aspiraţie a aparatului.
• Curăţaţi-l de câte ori este necesar. Pentru aceasta, trageţi spre exterior filtrul
de la evacuarea aerului (Fig. 14).
• Scuturaţi bine filtrul sau, dacă este necesar, spălaţi-l cu săpun sub jet uşor
de apă.
• Important: înainte de a pune filtrul la loc în recipient, lăsaţi-l să se usu-
ce complet timp de 24 de ore.
• Pentru a îl monta, introduceţi filtrul în suportul său şi apăsaţi-l până când
clapetele grilajului ies în afara suprafeţei filtrului.
• Important: Nu folosiţi niciodată aspiratorul fără filtrul pentru protejarea
motorului.
SCHIMBAREA FILTRULUI PENTRU EVACUAREA AERULUI (12)
• Verificaţi periodic starea filtrului pentru evacuarea aerului (12).
• Scoateţi filtrul (12) din partea posterioară a aspiratorului prin îndepărtarea
grilajului de la evacuarea aerului (11) (Fig. 15).
• Scuturaţi bine filtrul sau, dacă este necesar, spălaţi-l cu săpun sub jet uşor
de apă.
• Important: înainte de a pune filtrul la loc pe aparat, lăsaţi-l să se usuce
complet timp de 24 de ore.
• După ce l-aţi curăţat, puneţi-l la loc şi închideţi grilajul de protecţie (11).
Pentru aceasta, introduceţi filtrul în suportul său şi închideţi grilajul apăsând
pe clapeta superioară până când auziţi un clic (Fig. 16).
• Important: Nu folosiţi niciodată aspiratorul fără filtrul pentru evacuarea
aerului.
83
COD.
100431
MOD. AS 3100
www.solac.com
100% Recycled Paper
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
