Sommaire
1 Avertissements 80
1.1 Avertissements généraux de sécurité 80
1.2 Responsabilité du fabricant 81
1.3 But de l’appareil 81
1.4 Élimination 81
1.5 Plaque d’identification 82
1.6 Ce manuel d’utilisation 82
1.7 Comment lire le manuel d’utilisation 82
2 Description 83
2.1 Description générale 83
2.2 Panneau de commandes 84
2.3 Plan de cuisson 85
2.4 Autres parties 85
2.5 Accessoires disponibles 86
3 Utilisation 87
3.1 Avertissements 87
3.2 Première utilisation 88
3.3 Utilisation des accessoires 88
3.4 Utilisation du plan de cuisson 90
3.5 Utilisation des fours 91
3.6 Conseils pour la cuisson 92
3.7 Horloge programmateur 94
4 Nettoyage et entretien 99
4.1 Avertissements 99
4.2 Nettoyage de l’appareil 99
4.3 Démontage de la porte 100
4.4 Nettoyage des vitres de la porte 101
4.5 Entretien extraordinaire 103
5 Installation 105
5.1 Raccordement du gaz 105
5.2 Adaptation aux différents types de gaz 108
5.3 Branchement électrique 113
5.4 Positionnement 114
FR
Nous conseillons de lire attentivement ce manuel qui contient toutes les indications
nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté.
Pour toute information complémentaire concernant le produit : www.smeg.com
79
Avertissements
1 Avertissements
1.1 Avertissements généraux de
sécurité
Dommages corporels
• L’appareil et ses parties accessibles
deviennent très chaudes durant
l’utilisation.
• Ne touchez pas les éléments
chauffants durant l’utilisation.
• Éloignez les enfants de moins de huit
ans s’ils ne font pas l’objet d’une
surveillance constante.
• Les enfants ne doivent pas jouer avec
l’appareil.
• Durant l’utilisation, ne posez pas sur
l’appareil des objets métalliques
comme des couteaux, des
fourchettes, des cuillers et des
couvercles.
• Mettez l’appareil hors tension après
l’utilisation.
• N’essayez jamais d’éteindre une
flamme/incendie avec de l’eau :
mettez l’appareil hors tension et
couvrez la flamme avec un couvercle
ou une couverture ignifuge.
• Les opérations de nettoyage et
d’entretien ne doivent jamais être
effectuées par des enfants sans
surveillance.
• Du personnel qualifié doit effectuer
l’installation et les interventions
d’assistance dans le respect des
normes en vigueur.
• Ne modifiez pas cet appareil.
• N’introduisez pas d’objets
métalliques pointus (couverts ou
ustensiles) dans les fentes.
• N’essayez jamais de réparer
l’appareil sans l’intervention d’un
technicien qualifié.
• Si le câble d’alimentation électrique
est abîmé, contactez immédiatement
le service d’assistance technique qui
se chargera de le remplacer.
Dommages subis par l’appareil
• N’utilisez pas de détergents abrasifs
ou corrosifs sur les parties en verre
(ex. produits en poudre, détachants et
éponges métalliques).
• Utilisez éventuellement des outils en
bois ou en plastique.
• Ne vous asseyez pas sur l’appareil.
• N’utilisez pas de jets de vapeur pour
nettoyer l’appareil.
• N’obstruez pas les ouvertures, les
fentes d’aération et d’évacuation de
la chaleur.
• Ne laissez pas l’appareil sans
surveillance durant la cuisson, car des
graisses et des huiles peuvent s’en
écouler.
• Ne laissez aucun objet sur les
surfaces de cuisson.
• N’utilisez jamais l’appareil en guise
de chauffage ambiant.
80
Avertissements
Pour cet appareil
• Avant de remplacer la lampe, assurezvous que l’appareil est hors tension.
• Ne vous appuyez pas et ne vous
asseyez pas sur la porte ouverte.
• Vérifiez qu’aucun objet ne reste coincé
dans la porte du four.
1.2 Responsabilité du fabricant
Le fabricant décline toute responsabilité en
cas de dommages subis par les personnes
et les biens, causés par :
• l’utilisation de l’appareil différente de
celle prévue ;
• le non respect des prescriptions du
manuel d’utilisation ;
• l’altération même d’une seule partie de
l’appareil ;
• l’utilisation de pièces détachées non
originales.
1.3 But de l’appareil
• Cet appareil est destiné à la cuisson
d’aliments dans le milieu domestique.
Toute autre utilisation est impropre.
• Cet appareil peut être utilisé par des
enfants de plus de 8 ans et des
personnes ayant des capacités
physiques, sensorielles ou mentales
réduites, ou manquant d’expérience et
de connaissances, sous la supervision et
en recevant la formation d’adultes et de
personnes responsables de leur sécurité.
• Cet appareil n’est pas conçu pour
fonctionner avec des temporisateurs
externes ou des systèmes de commande
à distance.
1.4 Élimination
Cet appareil doit être éliminé
séparément des autres déchets
(directives 2002/95/CE, 2002/
96/CE, 2003/108/CE). Cet appareil ne
contient pas de substances dont la quantité
est jugée dangereuse pour la santé et
l’environnement, conformément aux
directives européennes en vigueur.
Pour éliminer l’appareil :
• Coupez le câble d’alimentation
électrique et enlevez-le avec la fiche.
Tension électrique
Danger d’électrocution
• Mettez l’appareil hors tension.
• Débranchez le câble d’alimentation
électrique de l’installation électrique.
• Confiez l’appareil destiné à la mise au
rebut aux centres de collecte sélective
des déchets électriques et électroniques,
ou remettez-le au revendeur au moment
de l’achat d’un appareil équivalent, à
raison d’un contre un.
FR
81
Avertissements
On précise que pour l’emballage de nos
produits, nous utilisons des matériaux non
polluants et recyclables.
• Confiez les matériaux de l’emballage
aux centres de collecte sélective.
Emballage en plastique
Danger d’asphyxie
• Ne laissez jamais sans surveillance
l’emballage ni ses parties.
• Évitez que les enfants jouent avec les
sachets en plastique de l’emballage.
1.5 Plaque d’identification
La plaque d’identification contient les
données techniques, le numéro de série et
le marquage. N’enlevez jamais la plaque
d’identification.
1.6 Ce manuel d’utilisation
Ce manuel d’utilisation fait partie intégrante
de l’appareil. Conservez-le en parfait état
et à portée de main de l’utilisateur pendant
tout le cycle de vie de l’appareil.
Lisez attentivement ce manuel d’utilisation
avant d’utiliser l’appareil.
1.7 Comment lire le manuel
d’utilisation
Ce manuel d’utilisation utilise les
conventions de lecture suivantes :
Avertissements
Informations générales sur ce
manuel d’utilisation, la sécurité et
l’élimination finale.
Description
Description de l’appareil et de ses
accessoires.
Utilisation
Informations sur l’utilisation de
l’appareil et des accessoires,
conseils de cuisson.
Nettoyage et entretien
Informations pour un nettoyage et
un entretien corrects de l’appareil.
Installation
Informations pour le technicien
qualifié concernant l’installation, la
mise en fonction et l’essai.
Avertissement de sécurité
82
Information
Suggestion
1. Séquence d’instructions pour l’utilisation.
• Instruction d’utilisation individuelle.
2 Description
2.1 Description générale
Description
FR
1 Dosseret
2 Plan de cuisson
3 Panneau de commandes
4 Lampe d’éclairage du four auxiliaire
5 Joint du four auxiliaire
6 Porte du four auxiliaire
7 Lampe d’éclairage du four principal
8 Joint du four principal
9 Porte du four principal
10 Turbine
Niveau de la glissière du support
pour grilles et lèchefrites
83
2.2 Panneau de commandes
Description
1 Manette du four principal
Permet d’allumer la lumière à l’intérieur de
la chambre de cuisson principale ou bien
de sélectionner une température de cuisson
ventilée comprise entre 50°C et 245°C.
2 Voyant du four principal
Il s’allume lorsque le four est en train de
chauffer. Il s’éteint lorsque la température
est atteinte. L’intermittence régulière signale
que la température sélectionnée à l’intérieur
de la chambre de cuisson est maintenue
constante.
3 Manette du four auxiliaire
Permet d’allumer la lumière à l’intérieur de
la chambre de cuisson, de sélectionner une
température de cuisson statique comprise
entre 50°C et 245°C ou de sélectionner
une des nombreuses fonctions à la
température maximale.
4 Voyant du four auxiliaire
Il s’allume lorsque le four est en train de
chauffer. Il s’éteint lorsque la température
est atteinte. L’intermittence régulière signale
que la température sélectionnée à l’intérieur
de la chambre de cuisson est maintenue
constante.
5 Manettes des brûleurs du plan
Utiles pour allumer et régler les brûleurs du
plan de cuisson.
Enfoncez et tournez les manettes en sens
inverse horaire sur la valeur pour
allumer les brûleurs correspondants.
Tournez les manettes sur la zone comprise
entre le maximum et le minimum
pour régler l’intensité de la flamme.
Ramenez les manettes sur la position
pour éteindre les brûleurs.
6 Horloge programmateur
Utile pour afficher l’heure actuelle,
sélectionner une cuisson programmée ou
programmer le minuteur.
84
2.3 Plan de cuisson
Description
FR
AUX = Auxiliaire
SR = Semi-rapide
2.4 Autres parties
Plaques de positionnement
L’appareil dispose de plaques permettant
de positionner les lèchefrites et les grilles à
des hauteurs différentes. Les hauteurs
d’enfournement sont considérées de bas en
haut (voir « 2.1 Description générale »).
Éclairage interne
L’éclairage interne de l’appareil se
déclenche :
• quand la manette du four (principal ou
auxiliaire) est tournée sur ;
• quand on sélectionne une fonction
quelconque.
UR2 = Ultra-rapide
Turbine de refroidissement
La turbine refroidit les fours et se met en
marche durant la cuisson.
Le fonctionnement de la turbine crée un flux
d’air normal qui s’échappe par l’arrière de
l’appareil et peut continuer pendant un
court moment même après son extinction.
85
Description
2.5 Accessoires disponibles
Certains modèles ne sont pas
équipés de ces accessoires.
Grille
Lèchefrite
Elle permet de récupérer des graisses ayant
coulé des aliments posés sur la grille
supérieure. Elle est aussi utile pour la
cuisson de tartes, pizzas et gâteaux.
Grille de réduction
Utile si l’on utilise de petits récipients.
Grille de réduction WOK
Utile pour y placer les récipients contenant
des aliments en train de cuire.
Grille pour lèchefrite
À poser au-dessus d’une lèchefrite, utile
pour la cuisson d’aliments qui peuvent
goutter.
86
Utile si l’on utilise des récipients « WOK ».
Les accessoires susceptibles
d’entrer au contact des aliments
sont fabriqués avec des matériaux
conformes aux lois en vigueur.
Vous pouvez demander les
accessoires fournis ou en option
aux centres d’assistance agréés.
Utilisez uniquement les accessoires
d’origine du fabricant.
Description
3 Utilisation
3.1 Avertissements
Utilisation impropre
Risque de brûlures
• Assurez-vous que les couronnes sont
bien en place dans leurs logements
avec leurs chapeaux.
• Les graisses et les huiles pourraient
s’enflammer en surchauffant. Faites
attention.
Haute température à l’intérieur de
la chambre de cuisson durant
l’utilisation
Risque de brûlures
• Pendant la cuisson, la porte du four doit
rester fermée.
• Protégez vos mains avec des gants
thermiques durant la manutention des
aliments à l’intérieur de la chambre de
cuisson.
• Ne touchez pas les éléments chauffants
de l’appareil.
• Ne versez pas de l’eau directement sur
les lèchefrites très chaudes.
• Ne laissez pas les enfants de moins de
8 ans s’approcher de l’appareil durant
son fonctionnement.
• En cas d’intervention sur les aliments ou
à la fin de la cuisson, ouvrez la porte 5
cm pour quelques secondes, laissez
sortir la vapeur, puis ouvrez
complètement la porte.
Température élevée à l’intérieur
de la chambre de cuisson
Risque d’incendie ou
d’explosion
• Ne vaporisez pas de produits en spray
à proximité de l’appareil.
• N’utilisez pas et ne laissez pas de
matériaux inflammables à proximité de
l’appareil.
• N’utilisez pas de vaisselle ni de
récipients en plastique pour la cuisson
des aliments.
• N’introduisez pas de boîtes ou de
récipients fermés à l’intérieur de la
chambre de cuisson.
• Ne laissez pas l’appareil sans
surveillance durant la cuisson, car des
graisses et des huiles peuvent s’en
écouler.
• Sortez du four toutes les lèchefrites et les
grilles non utilisées pendant la cuisson.
FR
87
Utilisation
Utilisation impropre
Risque de dommages aux
surfaces
• Ne couvrez pas la sole de la chambre
de cuisson avec des feuilles
d’aluminium.
• Si vous souhaitez utiliser du papier
sulfurisé, placez-le de manière à ce qu’il
n’interfère pas avec la circulation d’air
chaud à l’intérieur de la chambre de
cuisson.
• Ne posez pas de casseroles ni de
lèchefrites sur la sole de la chambre de
cuisson.
• Ne posez pas de casseroles ni de
lèchefrites directement sur la vitre interne
du four quand la porte est ouverte.
• Ne versez pas d’eau directement sur les
lèchefrites très chaudes.
• Les récipients et les grils à viande
doivent être placés à l’intérieur du
périmètre du plan de cuisson.
• Tous les récipients doivent avoir un fond
plat et lisse.
• En cas de débordement, éliminez le
liquide en excès du plan de cuisson.
3.2 Première utilisation
1. Éliminez les éventuelles pellicules de
protection à l’extérieur et à l’intérieur de
l’appareil y compris les accessoires.
2. Enlevez les éventuelles étiquettes (à
l’exception de la plaque contenant les
données techniques) appliquées sur les
accessoires et dans les chambres de
cuisson.
3. Enlevez et lavez tous les accessoires de
l’appareil (voir « 4 Nettoyage et
entretien »). Chauffez les fours à vide à la
température maximale pour éliminer les
éventuels résidus de fabrication.
3.3 Utilisation des accessoires
Grille pour lèchefrite
Introduisez la grille pour lèchefrite à
l’intérieur de la lèchefrite. De cette manière,
on peut récupérer la graisse séparément
des aliments durant la cuisson.
88
Utilisation
Grilles et lèchefrites
Les grilles et les lèchefrites doivent être
insérées dans les glissières latérales
jusqu’au point d’arrêt.
• Les dispositifs de blocage mécanique de
sécurité qui empêchent l’extraction
accidentelle de la grille doivent être
orientés vers le bas et vers la partie
postérieure de la chambre de cuisson.
Grilles de réduction
Les grilles de réduction doivent être posées
sur les grilles du plan de cuisson. Assurezvous qu’elles sont positionnées de façon
correcte.
FR
Introduisez à fond les grilles et les
lèchefrites délicatement dans la
chambre de cuisson.
Nettoyez les lèchefrites avant la
première utilisation pour éliminer
les éventuels résidus de
fabrication.
89
Utilisation
3.4 Utilisation du plan de cuisson
Toutes les commandes et les contrôles de
l’appareil sont réunis sur le panneau frontal.
Au niveau de chaque manette est indiqué le
brûleur correspondant. L’appareil est
équipé d’un allumeur électronique. Il suffit
d’enfoncer et de tourner la manette dans le
sens inverse horaire sur le symbole de la
flamme maximum, jusqu’à ce que le brûleur
s’allume. S’il ne s’allume pas au cours des
15 premières secondes, tournez la manette
sur et attendez 60 secondes avant
d’effectuer un nouvel essai. Après
l’allumage, maintenez la manette enfoncée
pendant quelques secondes pour permettre
au thermocouple de se réchauffer. Le
brûleur peut s’éteindre lorsque l’on relâche
la manette : cela signifie que le
thermocouple n’est pas suffisamment
chaud. Attendez quelques instants et
répétez l’opération. Maintenez la manette
enfoncée plus longuement.
Si les brûleurs s’éteignent
accidentellement, un dispositif de
sécurité bloque l’émission de gaz,
même si le robinet est ouvert.
Ramenez la manette sur et
attendez 60 secondes avant
d’essayer d’allumer le brûleur.

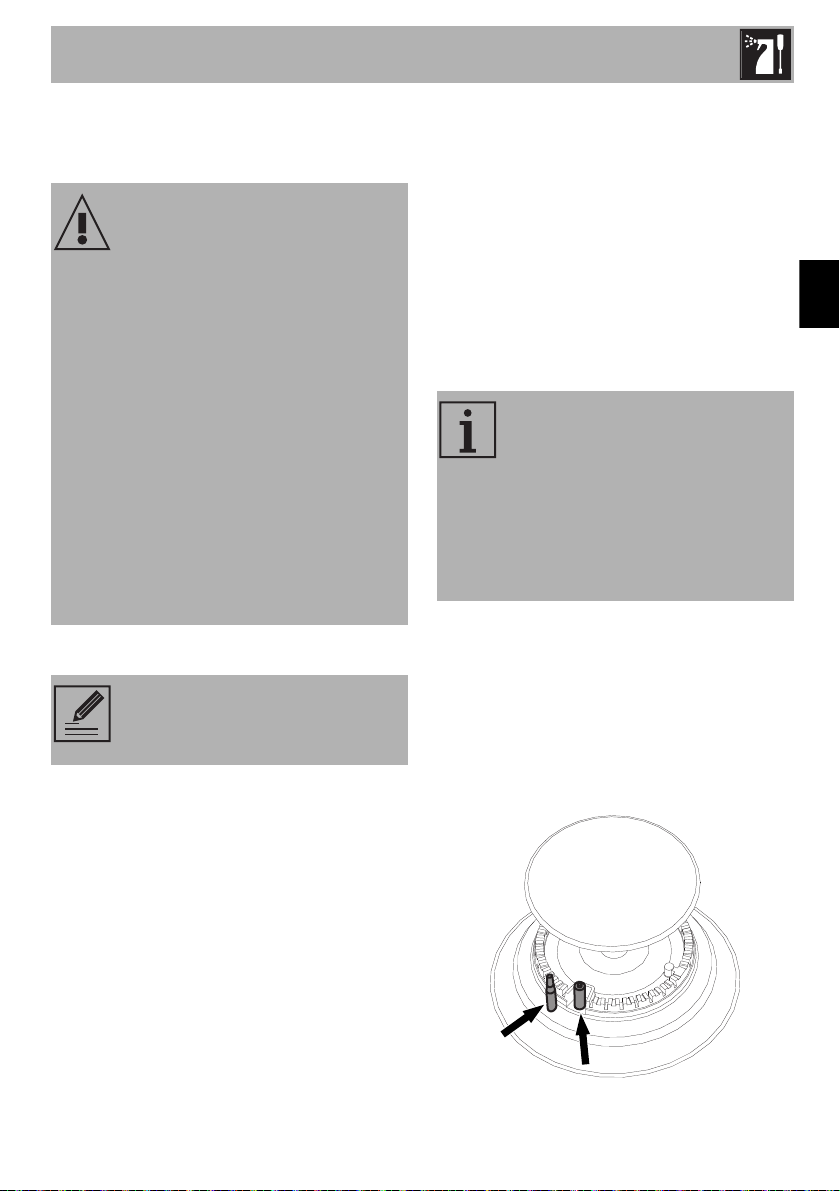

Position correcte des couronnes et des
chapeaux
Avant d’allumer les brûleurs du plan,
assurez-vous que les couronnes sont bien
en place dans leurs logements avec leurs
chapeaux. Veillez à ce que les orifices des
couronnes soient bien en face des bougies
et des thermocouples.
Conseils pratiques pour l’utilisation du
plan de cuisson
Pour assurer un rendement optimal des
brûleurs et une consommation de gaz
minimale, il faut utiliser des casseroles
munies d’un couvercle et proportionnées au
brûleur, de façon à éviter que la flamme ne
vienne au contact des parois. Au moment
de l’ébullition, réduisez la flamme pour
empêcher que le liquide ne déborde.
Diamètres des récipients :
• Auxiliaire : 12 - 14 cm.
• Semi-rapide : 16 - 24 cm.
• Ultra-rapide : 18 - 28 cm.
90
Utilisation
3.5 Utilisation des fours
Allumage du four principal
Pour allumer le four principal :
• Tournez la manette en sens horaire pour
sélectionner la température souhaitée
comprise entre 50°C et 245°C.
Allumage du four auxiliaire
Pour allumer le four auxiliaire :
• Tournez la manette en sens horaire pour
sélectionner la température souhaitée
comprise entre 50°C et 245°C.
• Tournez ultérieurement la manette en
sens horaire pour sélectionner une des
fonctions disponibles à la température
maximale.
Fonctions du four principal
Chaleur tournante
La combinaison de la turbine et de
la résistance circulaire (intégrée à
l’arrière de la chambre de cuisson)
permet la cuisson d’aliments
différents sur plusieurs niveaux, à
condition qu’ils exigent les mêmes
températures et le même type de
cuisson. La circulation d’air chaud
assure une répartition instantanée et
uniforme de la chaleur. Par
exemple, il sera possible de cuisiner
simultanément (sur plusieurs
niveaux) du poisson, des légumes et
des biscuits sans jamais mélanger
les odeurs ni les saveurs.
Fonctions du four auxiliaire
Statique
Grâce à la chaleur en provenance
simultanément du haut et du bas, ce
système permet de cuisiner des
types d’aliments particuliers. La
cuisson traditionnelle, appelée
également statique, est indiquée
pour cuisiner un plat à la fois. Idéale
pour tous les rôtis, le pain, les tartes
et en particulier pour les viandes
grasses comme l’oie ou le canard.
FR
91
Utilisation
Sole
La chaleur en provenance
uniquement du bas permet de
terminer la cuisson des aliments
exigeant une température de base
supérieure, sans conséquences
pour le rôtissage. Idéal pour la
cuisson de tartes sucrées et salées,
de gâteaux et de pizzas.
Petit gril
Grâce à la chaleur qui se dégage
du seul élément central, cette
fonction permet de griller de petites
portions de viande ou de poisson,
de préparer des brochettes, des
toasts et tous les plats de légumes
au gril.
Gril
La chaleur émanant de la résistance
du gril permet d’obtenir d’excellents
résultats de rôtissage surtout avec
les viandes de petite/moyenne
épaisseur et, combiné au
tournebroche (si prévu), il permet un
dorage uniforme en fin de cuisson.
Idéal pour les saucisses, les
côtelettes, le bacon. Cette fonction
permet de griller uniformément de
grandes quantités d’aliments, en
particulier la viande.
3.6 Conseils pour la cuisson
Conseils généraux
• Utilisez une fonction ventilée pour
obtenir une cuisson uniforme sur plusieurs
niveaux.
• En augmentant la température on ne
réduit pas les temps de cuisson (les
aliments risquent d’être trop cuits à
l’extérieur et pas assez cuits à l’intérieur).
Conseils pour la cuisson des viandes
• Les temps de cuisson dépendent de
l’épaisseur, de la qualité des aliments et
des goûts du consommateur.
• Utilisez un thermomètre pour viandes
durant la cuisson des rôtis ou appuyez
simplement avec une cuiller sur la
viande. Il est prêt lorsqu’il est ferme ;
dans le cas contraire, poursuivrez la
cuisson pendant quelques minutes.
Conseils pour la cuisson au Gril
• Vous pouvez griller vos viandes en les
enfournant dans le four froid ou
préchauffé si vous souhaitez modifier
l’effet de cuisson.
• On recommande de disposer les
aliments au centre de la grille.
• Avec la fonction Gril on conseille de
tourner la manette de la température sur
la valeur la plus haute au niveau du
symbole pour optimiser la cuisson.
92
Utilisation
• Les aliments doivent être assaisonnés
avant la cuisson. Ajoutez l’huile et le
beurre liquéfié avant la cuisson.
• Utilisez la lèchefrite au premier niveau en
bas pour récupérer les liquides produits
par le rôtissage.
• La durée de la cuisson au Gril ne doit
pas dépasser 30 minutes dans le four
auxiliaire.
Conseils pour la cuisson des gâteaux et
biscuits
• Utilisez de préférence des moules
foncés en métal : ils permettent une
meilleure absorption de la chaleur.
• La température et la durée de cuisson
dépendent de la qualité et de la
consistance de la pâte.
• Vérifiez si le gâteau est cuit à l’intérieur :
à la fin de la cuisson, piquez un curedent au sommet du gâteau. Si la pâte ne
colle pas au cure-dent, le gâteau est cuit.
• Si le gâteau retombe après son
défournement, réduisez la température
sélectionnée de 10°C lors de la cuisson
successive, en sélectionnant
éventuellement un temps de cuisson
supérieur.
• Durant la cuisson de gâteaux ou de
légumes, une condensation excessive
peut se déposer sur la vitre. Pour éviter
ce phénomène, ouvrez la porte deux fois
environ durant la cuisson en faisant très
attention.
Conseils pour la décongélation et le
levage
• Positionnez les aliments congelés sans
emballage, dans un récipient sans
couvercle sur le premier niveau de la
chambre de cuisson.
• Évitez de superposer les aliments.
• Pour décongeler la viande, utilisez une
grille positionnée au deuxième niveau et
une lèchefrite au premier niveau. De
cette manière, les aliments ne sont pas
au contact du liquide de décongélation.
• Couvrez les parties les plus délicates
d’une feuille d’aluminium.
• Pour un bon levage, placez un récipient
contenant de l’eau sur la sole de la
chambre de cuisson.
Pour économiser l’énergie
• Arrêtez la cuisson quelques minutes
avant que le temps normalement
nécessaire ne se soit écoulé. La cuisson
se poursuivra pendant les minutes
restantes grâce à la chaleur qui s’est
accumulée à l’intérieur du four.
• Réduisez au minimum les ouvertures de
la porte pour éviter toute dispersion de
chaleur.
• Gardez l’appareil toujours propre.
FR
93
Utilisation
3.7 Horloge programmateur
1 Touche temporisateur minuteur
2 Touche durée de cuisson
3 Touche fin de cuisson
4 Touche diminution de la valeur
5 Touche augmentation de la valeur
L’horloge programmateur contrôle
uniquement le four principal et il
n’a aucun contrôle sur le four
auxiliaire.
Réglage de l’heure
Il est impossible d’allumer le four si
l’heure n’est pas sélectionnée.
À la première utilisation, ou après une
coupure de courant, les chiffres
clignotent sur l’afficheur de l’appareil.
1. Appuyez simultanément sur les touches
et . Le point entre les heures et les
minutes clignote.
2. Les touches ou permettent de
régler l’heure. Maintenez la touche
enfoncée pour avancer rapidement.
3. Appuyez sur la touche ou attendez 5
secondes. Le symbole rond entre les
heures et les minutes cesse de clignoter.
4. Le symbole sur l’afficheur indique
que l’appareil est prêt pour commencer
une cuisson.
94
Assurez-vous que l’horloge
programmateur indique le symbole
de durée de la cuisson ; dans
le cas contraire, il sera impossible
d’allumer le four.
Appuyez simultanément sur les
touches et pour remettre à
zéro l’horloge programmateur.
Utilisation
Cuisson temporisée
On entend par cuisson temporisée
la fonction qui permet de
commencer une cuisson et de la
terminer après le temps sélectionné
par l’utilisateur.
1. Après avoir sélectionné une fonction et
une température de cuisson, appuyez sur
la touche . L’afficheur montrera les
chiffres et le symbole
s’affiche entre les heures et les minutes.
2. Appuyez sur les touches ou pour
sélectionner les minutes souhaitées.
3. Attendez 5 secondes environ sans
appuyer sur aucune touche pour activer
la fonction. L’afficheur montre l’heure
actuelle avec les symboles et .
4. Au terme de la cuisson les éléments
chauffants se désactivent. Sur l’afficheur,
le symbole s’éteint, le symbole
clignote et une sonnerie se déclenche.
5. Pour interrompre la sonnerie, appuyez
sur n’importe quelle touche de l’horloge
programmateur.
6. Appuyez simultanément sur les touches
et pour remettre à zéro l’horloge
programmateur.
Il n’est pas possible de
programmer des durées de
cuisson supérieures à 10 heures.
Après la programmation, pour
afficher le temps résiduel appuyez
sur la touche .
Pour annuler la programmation
configurée appuyez simultanément
sur les touches et et
éteignez manuellement le four.
Cuisson programmée
On entend par cuisson
programmée la fonction qui
permet de commencer une cuisson
à une heure fixée et de la terminer
après un temps sélectionné par
l’utilisateur.
1. Programmez la durée de cuisson d’après
le paragraphe précédent « Cuisson
temporisée ».
2. Appuyez sur la touche . L’afficheur
affichera la somme de l’heure actuelle et
de la durée de cuisson sélectionnée
précédemment.
FR
3. Appuyez sur les touches ou pour
sélectionner les minutes souhaitées.
95
Utilisation
4. Attendez 5 secondes environ sans
appuyer sur aucune touche pour activer
la fonction. L’afficheur montre l’heure
actuelle avec les symboles et .
5. Au terme de la cuisson les éléments
chauffants se désactivent. Sur l’afficheur,
le symbole s’éteint, le symbole
clignote et une sonnerie se déclenche.
6. Pour interrompre la sonnerie, appuyez
sur n’importe quelle touche de l’horloge
programmateur.
7. Appuyez simultanément sur les touches
et pour remettre à zéro l’horloge
programmateur.
Après la programmation, pour
afficher le temps résiduel appuyez
sur la touche . Pour afficher
l’heure de fin de cuisson, appuyez
sur la touche .
Minuteur
2. Appuyez sur les touches ou pour
sélectionner les minutes souhaitées.
3. Attendez 5 secondes environ sans
appuyer sur aucune touche pour terminer
le réglage du minuteur. L’afficheur
montre l’heure actuelle avec les
symboles et .
Il n’est pas possible de
programmer des durées de
cuisson supérieures à 24 heures.
Après la programmation du
minuteur, l’afficheur montre de
nouveau l’heure actuelle. Pour
afficher le temps résiduel appuyez
sur la touche .
Réglage du volume de la sonnerie
Le volume de la sonnerie peut être varié de
3 tonalités. Tandis que la sonnerie est en
fonction, appuyez sur la touche pour
changer la sélection.
Le minuteur n’interrompt pas la
cuisson mais signale à l’utilisateur
que les minutes sélectionnées se
sont écoulées.
On peut activer le minuteur à tout moment.
1. Appuyez sur la touche . L’afficheur
montre les chiffres et le voyant
clignotant entre les heures et les
minutes.
96
Effacement des valeurs programmées
Appuyez simultanément sur les touches
et pour annuler les programmations
configurées.
Éteignez manuellement le four si une
cuisson est en cours.
Utilisation
Tableau indicatif des cuissons dans le four principal
Mets
Rôti de veau 2 Chaleur tournante 2 180 - 190 90 - 100
Échine de porc 2 Chaleur tournante 2 180 - 190 70 - 80
Rôti de bœuf 1 Chaleur tournante 2 200 40 - 45
Lapin rôti 1,5 Chaleur tournante 2 180 - 190 70 - 80
Poitrine de dinde 3 Chaleur tournante 2 180 - 190 110 - 120
Cou de porc au four 2 - 3 Chaleur tournante 2 180 - 190 170 - 180
Poulet rôti 1,2 Chaleur tournante 2 180 - 190 65 - 70
Truite saumonée 1,2 Chaleur tournante 2 150 - 160 35 - 40
Lotte 1,5 Chaleur tournante 2 160 60 - 65
Turbot 1,5 Chaleur tournante 2 160 45 - 50
Pizza 1 Chaleur tournante 2 245 8 - 9
Pain 1 Chaleur tournante 2 190 - 200 25 - 30
Fougasse 1 Chaleur tournante 2 180 - 190 20 - 25
Poids
(Kg)
Fonction
Position de la
glissière à
partir du bas
Température
(°C)
Temps
(minutes)
FR
Savarin 1 Chaleur tournante 2 160 55 - 60
Tarte à la confiture 1 Chaleur tournante 2 160 35 - 40
Tarte à la ricotta 1 Chaleur tournante 2 160 - 170 55 - 60
Tortellinis farcis 1 Chaleur tournante 2 160 20 - 25
Gâteau paradis 1,2 Chaleur tournante 2 160 55 - 60
Beignets 1,2 Chaleur tournante 2 180 80 - 90
Génoise 1 Chaleur tournante 2 150 - 160 55 - 60
Gâteau de riz 1 Chaleur tournante 2 160 55 - 60
Brioches 0,6 Chaleur tournante 2 160 30 - 35
Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs.
97
Utilisation
Tableau indicatif des cuissons dans le four auxiliaire
Mets
Lasagne 3 - 4 Statique 1 220 - 230 45 - 50
Pâtes au four 3 - 4 Statique 1 220 - 230 45 - 50
Pizza 1 Statique 1 245 14 - 16
Tourte aux légumes 1,2 Statique 1 220 - 230 35 - 40
Fougasse 0,8 Statique 1 190 - 200 18 - 20
Tarte à la confiture 1 Statique 1 170 - 180 35 - 40
Pâte sablée 0,4 Statique 1 170 - 180 20 - 25
Biscuits sablés 0,8 Statique 1 170 - 180 18 - 20
Tortellinis farcis 1,2 Statique 1 170 - 180 25 - 30
Truite saumonée 1,2 Statique 1 150 - 160 35 - 40
Lapin rôti 1,2 Statique 1 180 - 190 70 - 80
Poitrine de dinde 1,5 Statique 1 180 - 190 80 - 90
Échine de porc 1,2 Statique 1 190 - 200 80 - 90
Poulet rôti (coupé en
deux)
Saucisses 1,5 Gril 2 245 13 - 15
Poids
(Kg)
1,2 Statique 1 190 - 200 55 - 60
Fonction
Position de la
glissière à
partir du bas
Température
(°C)
Temps
(minutes)
Côté 1 Côté 2
Côtelettes de porc 1,5 Gril 2 245 15 5
Ribs 1,5 Gril 2 245 10 10
Lard de porc tranché 0,7 Gril 2 245 7 8
Filet mignon de porc 1,5 Gril 2 245 10 5
Filet de bœuf 1 Gril 2 245 10 7
Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs.
98
Nettoyage et entretien
4 Nettoyage et entretien
4.1 Avertissements
Utilisation impropre
Risque de dommages aux
surfaces
• N’utilisez pas de jets de vapeur pour
nettoyer l’appareil.
• N’utilisez pas de détergents abrasifs,
corrosifs ou contenant du chlore, de
l’ammoniaque ou de l’eau de Javel (ex.
produits en poudre, détachants, etc.).
• N’utilisez pas de matériaux rêches,
abrasifs ou de racloirs métalliques
tranchants.
• Ne lavez pas au lave-vaisselle les
parties amovibles comme les grilles du
plan de cuisson, les couronnes et les
chapeaux.
4.2 Nettoyage de l’appareil
On conseille d’utiliser les produits
de nettoyage distribués par le
fabricant.
Conseils pour le nettoyage du plan de
cuisson
Nettoyage des grilles du plan de
cuisson, des couronnes et des chapeaux
1. Éliminez les éléments du plan de cuisson.
2. Nettoyez avec de l’eau tiède et un
détergent non abrasif. Veillez à éliminer
toute incrustation.
3. Séchez avec un chiffon doux ou un
chiffon en microfibre.
4. Repositionnez les éléments sur le plan de
cuisson.
Le contact continu des grilles avec
la flamme peut provoquer dans le
temps une altération de l’émail à
proximité des zones exposées à la
chaleur. Ce phénomène est tout à
fait normal et ne compromet en
aucun cas la fonctionnalité de ce
composant.
Nettoyage des bougies et des
thermocouples
• Au besoin, nettoyez les bougies
d’allumage et les thermocouples avec un
chiffon humide.
• Éliminez les résidus secs éventuels avec
un cure-dent en bois ou une aiguille.
FR
Pour une bonne conservation des surfaces,
nettoyez-les régulièrement après chaque
utilisation, après les avoir laissées refroidir.
Nettoyage du plan de cuisson
1. Versez le détergent non abrasif sur un
chiffon humide et passez ce dernier sur
la surface.
2. Rincez soigneusement.
3. Séchez avec un chiffon doux ou un
chiffon en microfibre.
99
Nettoyage et entretien
Conseils pour le nettoyage de la
chambre de cuisson
Pour une bonne conservation de la
chambre de cuisson, il faut la nettoyer
régulièrement après l’avoir laissée refroidir.
Évitez de laisser sécher des résidus
d’aliments à l’intérieur de la chambre de
cuisson pour ne pas endommager l’émail.
Sortez toutes les parties amovibles, avant
tout nettoyage.
Pour faciliter les opérations de nettoyage,
on conseille de démonter :
• la porte
• les supports des grilles/lèchefrites
• le joint
Si vous utilisez des produits de
nettoyage spécifiques, il est
recommandé de faire fonctionner
le four à la température maximale
pendant environ 15/20 minutes,
afin d’éliminer d’éventuels résidus,
4.3 Démontage de la porte
Pour faciliter le nettoyage, on conseille
d’enlever la porte et de la placer sur un
chiffon.
Pour enlever la porte, procédez comme suit :
1. Ouvrez complètement la porte et
introduisez les deux pivots dans les trous
des charnières indiqués dans la figure.
2. Saisissez la porte des deux côtés avec
les deux mains, soulevez-la vers le haut
en formant un angle d’environ 30° et
extrayez-la.
100
Nettoyage et entretien
3. Pour remonter la porte, introduisez les
charnières dans les fentes prévues à cet
effet sur la façade du four en vous
assurant que les rainures (A) sont
complètement posées contre les fentes.
Abaissez la porte puis, après l’avoir
positionnée, sortez les pivots des trous
des charnières.
4.4 Nettoyage des vitres de la porte
On conseille de nettoyer constamment les
vitres de la porte. Utilisez du papier
absorbant de cuisine. En cas de saleté
résistante, lavez avec une éponge humide
et un détergent normal.
1. Démontez la vitre interne en la tirant
délicatement par l’arrière vers le haut, en
suivant le mouvement indiqué par les
flèches (1).
2. Ensuite, tirez la vitre par l’avant vers le
haut (2). De cette manière, on dégage
de leurs logements les 4 pivots fixés à la
vitre sur la porte du four.
FR
On conseille d’utiliser les produits
de nettoyage distribués par le
fabricant.
101
Nettoyage et entretien
3. Démontez la vitre intermédiaire en la
soulevant vers le haut.
4. Nettoyez la vitre externe et les vitres
démontées précédemment. Utilisez du
papier absorbant de cuisine. En cas de
crasse persistante, lavez avec une
éponge humide et du détergent neutre.
5. Remettez les vitres en place en suivant les
opérations de démontage en sens
inverse.
6. Repositionnez la vitre interne. Veillez à
centrer et à encastrer les 4 pivots dans
leurs logements sur la porte, par une
légère pression.
102
Nettoyage et entretien
Démontage des glissières de support
pour grilles et lèchefrites
Le démontage des glissières de support
pour grilles et lèchefrites facilite
ultérieurement le nettoyage des parties
latérales.
Pour démonter les glissières de support
pour grilles et lèchefrites, tirez la structure
vers l’intérieur de la chambre de cuisson
pour la décrocher de l’encastrement (A),
puis extrayez-la des logements situés à
l’arrière (B).
Au terme du nettoyage, répétez les
opérations qu’on vient de décrire pour
repositionner les supports pour grilles et
lèchefrites.
4.5 Entretien extraordinaire
Démontage et montage du joint
Pour démonter le joint :
• Décrochez les crochets positionnés aux
4 coins et tirez le joint vers l’extérieur.
FR
Pour monter le joint :
• Accrochez les crochets positionnés aux
4 coins du joint.
Conseils pour l’entretien du joint
Le joint doit être souple et élastique.
• Pour maintenir le joint en parfait état de
propreté, utilisez une éponge non
abrasive et lavez-le à l’eau tiède.
103
Nettoyage et entretien
Remplacement de l’ampoule d’éclairage
interne
Pièces sous tension électrique
Danger d’électrocution
• Mettez l’appareil hors tension.
La chambre de cuisson contient
une ampoule de 40W.
1. Sortez tous les accessoires présents à
l’intérieur de la chambre de cuisson.
2. Enlevez les glissières de support pour
grilles et lèchefrites.
3. Enlevez le couvercle de l’ampoule au
moyen d’un ustensile (par exemple un
tournevis).
Veillez à ne pas rayer l’émail de la
paroi de la chambre de cuisson.
4. Dévissez et enlevez l’ampoule.
Ne touchez pas directement
l’ampoule halogène avec les
doigts, mettez un gant de
protection.
5. Insérez une ampoule neuve.
6. Remontez le couvercle. Le façonnage
interne de la vitre (A) doit rester tourné
vers la porte.
104
7. Enfoncez le couvercle à fond de manière
à ce qu’il adhère parfaitement à la
douille.
Installation
5 Installation
5.1 Raccordement du gaz
Fuite de gaz
Danger d’explosion
• Après toute intervention sur l’appareil,
vérifiez que le couple de serrage des
connexions du gaz est compris entre 10
Nm et 15 Nm.
• Si nécessaire, utilisez un régulateur de
pression conforme à la norme en
vigueur.
• Une fois l’installation terminée, vérifiez la
présence d’éventuelles fuites avec une
solution savonneuse, mais jamais avec
une flamme.
• La mise en œuvre avec un tuyau flexible
devra être réalisée de manière à ce que
la longueur de la conduite ne dépasse
pas les 2 mètres d’extension maximale
pour les tuyaux flexibles en acier et 1,5
mètres pour les tuyaux en caoutchouc.
• Assurez-vous que les tuyaux ne sont pas
au contact des parties mobiles ni
écrasés.
Raccordement avec un tuyau en
caoutchouc
Vérifiez que toutes les conditions suivantes
sont respectées :
• que le tuyau soit fixé à son embout avec
des colliers de serrage ;
• que le tuyau ne soit jamais au contact
des murs chauds, tout le long de son
parcours (max. 50 °C) ;
• que le tuyau ne soit sujet à aucun effort
de traction ou tension et ne présente de
virages serrés ni d’étranglements ;
• que le tuyau ne soit pas au contact de
corps tranchants ou d’angles vifs ;
• si le tuyau n’est pas parfaitement
étanche et s’il est la cause d’une fuite de
gaz dans l’environnement, n’essayez
pas de le réparer : remplacez-le par un
tuyau neuf ;
• vérifiez que les termes d’expiration du
tuyau, imprimés directement sur celui-ci,
ne soient pas dépassés.
FR
Informations générales
Le raccordement au réseau du gaz peut
être réalisé avec un tuyau flexible en acier à
paroi continue et conformément aux
prescriptions de la norme en vigueur.
Pour l’alimentation avec d’autres types de
gaz, voir le chapitre « 5.2 Adaptation aux
différents types de gaz ». Le raccord
d’entrée du gaz est fileté ½ pouce gaz
externe (ISO 228-1).
Effectuez le raccordement au réseau de
distribution du gaz à l’aide d’un tuyau en
caoutchouc conforme aux caractéristiques
visées par la norme en vigueur (vérifiez que
le sigle de la norme est bien imprimé sur le
tuyau).
105
Installation
Vissez soigneusement l’embout 3 au
raccord du gaz (1) (filet ½ pouce ISO
228-1) de l’appareil en interposant le joint
(2). En fonction du diamètre du tuyau de
gaz utilisé, il est possible de visser
également l’embout (4) sur l’embout (3).
Après avoir serré le(s) embout(s), calez le
tuyau de gaz (6) sur l’embout et fixez-le
avec le collier (5) conforme à la norme en
vigueur.
Le raccordement avec un tuyau en
caoutchouc conforme à la norme
en vigueur peut être réalisé
seulement s’il est possible
d’inspecter le tuyau sur toute sa
longueur.
Vissez soigneusement le raccord (3) au
raccord du gaz 1 de l’appareil en
interposant toujours le joint (2) fourni.
Raccordement avec un tuyau flexible en
acier avec un raccord à baïonnette
Effectuez le raccordement au réseau de
distribution du gaz en utilisant un tuyau
flexible en acier avec un raccord à
baïonnette conforme à B.S. 669. Appliquez
du matériau isolant sur le filet du tuyau de
gaz (4) avant d’y visser l’adaptateur (3).
Vissez le bloc sur le raccord mobile (1) de
l’appareil en interposant toujours le joint (2)
fourni.
Le diamètre interne du tuyau doit
être de 8 mm pour le Gaz Liquide
et de 13 mm pour le Gaz
Méthane et le Gaz de Ville.
Raccordement avec un tuyau flexible en
acier
Effectuez le raccordement au réseau de
distribution du gaz en utilisant un tuyau
flexible en acier à paroi continue conforme
aux caractéristiques visées par la norme en
vigueur.
106
Installation
Raccordement avec un tuyau flexible en
acier à raccord conique
Effectuez le raccordement au réseau de
distribution du gaz en utilisant un tuyau
flexible en acier à paroi continue conforme
aux caractéristiques visées par la norme en
vigueur.
Vissez soigneusement le raccord 3 au
raccord du gaz (1) (filet ½ pouce ISO
228-1) de l’appareil en interposant
toujours le joint (2) fourni. Appliquez du
matériau isolant sur le filet du raccord (3),
puis vissez le tuyau flexible en acier (4) sur
le raccord (3).
Raccordement au gaz liquide
Utilisez un régulateur de pression et réalisez
le raccordement à la bouteille
conformément aux prescriptions établies
par les normes en vigueur.
Aération des locaux
L’appareil doit être installé dans des pièces
aérées en permanence, conformément aux
normes en vigueur. La pièce où l’appareil
est installé doit assurer la présence d’une
quantité d’air suffisante pour la combustion
régulière du gaz et le renouvellement de
l’air dans la pièce. Les prises d’air,
protégées par des grilles, doivent être
dimensionnées de façon appropriée (aux
normes en vigueur) et placées de façon à
ne pas être obstruées, même partiellement.
La pièce doit être constamment aérée pour
éliminer la chaleur et l’humidité produites
par les cuissons : en particulier, après un
usage prolongé, on recommande d’ouvrir
une fenêtre ou d’augmenter la vitesse des
éventuels ventilateurs.
Évacuation des produits de la
combustion
L’évacuation des produits de la combustion
peut être assurée par une hotte reliée à une
cheminée à tirage naturel au
fonctionnement sûr ou bien par une
aspiration forcée. Un système d’aspiration
efficient doit être minutieusement conçu par
un spécialiste habilité, en respectant les
positions et les distances indiquées par les
normes.
FR
La pression d’alimentation doit respecter les
valeurs indiquées dans le tableau « Type de
gaz et Pays d’appartenance ».
107
Installation
À la fin de l’intervention, l’installateur devra
délivrer un certificat de conformité.
1 Évacuation par l’intermédiaire d’une
hotte
2 Évacuation en l’absence d’une hotte
A Évacuation dans une cheminée
individuelle à tirage naturel
B Évacuation dans une cheminée
individuelle avec un électroventilateur
C Évacuation directement dans
l’atmosphère avec un électroventilateur
mural ou par la vitre de la fenêtre
D Évacuation directement dans
l’atmosphère externe à travers le mur
5.2 Adaptation aux différents types
de gaz
En cas d’utilisation d’un autre type de gaz,
remplacez les injecteurs des brûleurs, et
ensuite réglez la flamme minimum des
robinets de gaz.
Remplacement des injecteurs
1. Enlevez les grilles, les chapeaux et toutes
les couronnes pour accéder aux
coupelles des brûleurs.
2. Remplacez les injecteurs en utilisant une
clé à tube de 7 mm en fonction du gaz à
utiliser (voir « Tableaux des
caractéristiques des brûleurs et injecteurs »).
3. Remettez bien en place les brûleurs dans
leurs logements.
Air
Produits de la combustion
Électroventilateur
108
Installation
Réglage du minimum pour le méthane ou
le gaz de ville
Allumez le brûleur et mettez-le en position
minimum. Extrayez la poignée du robinet
de gaz et agissez sur la vis de réglage
située à côté de la tige du robinet (selon les
modèles), jusqu’à obtenir une flamme
minimale régulière.
Remontez la poignée et vérifiez la stabilité
de la flamme du brûleur. Tournez
rapidement la poignée du maximum au
minimum : la flamme ne doit pas s’éteindre.
Répétez cette opération pour tous les
robinets.
Réglage du minimum pour le gaz liquide
Serrez complètement la vis logée à côté de
la tige du robinet en sens horaire.
Après avoir effectué l’adaptation à
un gaz différent du gaz réglé à
l’usine, remplacez l’étiquette de
réglage du gaz appliquée à
l’appareil par celle qui correspond
au nouveau gaz employé. Celle-ci
se trouve à l’intérieur de
l’enveloppe contenant les
injecteurs (si elle est prévue).
Lubrification des robinets gaz
Avec le temps, il peut arriver que les
robinets à gaz tournent difficilement et se
bloquent. Nettoyez-les à l’intérieur et en
remplacez la graisse lubrifiante.
La lubrification des robinets gaz
devra être effectuée par un
technicien spécialisé.
FR
109
Installation
Type de gaz et Pays d’appartenance
Type de gaz IT GB-IE FR-BE DE AT NL ES PT SE RU DK PL HU
1 Gaz Méthane G20
G20 20 mbar
G20/25 20/25 mbar
2 Gaz Méthane G20
G20 25 mbar
3 Gaz Méthane G25
G25 25 mbar
4 Gaz Méthane G25.1
G25.1 25 mbar
5 Gaz Méthane G25
G25 20 mbar
6 Gaz Méthane G27
G27 20 mbar
7 Gaz Méthane G2.350
G2.350 13 mbar
8 Gaz Liquide G30/31
G30/31 28/37 mbar
G30/31 30/37 mbar
G30/31 30/30 mbar
9 Gaz Liquide G30/31
G30/31 37 mbar
10 Gaz Liquide G30/31
G30/31 50 mbar
11 Gaz de Ville G110
G110 8 mbar
12 Gaz de Ville G120
G120 8 mbar
• • •• •••••
•• • •
••
•••
•
•
•
•
•
•
•
•••
•
••
•
110
Installation
Tableaux des caractéristiques des brûleurs et injecteurs
1 Gaz Méthane G20 AUX SR UR2
Portée thermique nominale (kW)
Diamètre injecteur (1/100 mm)
Pré-chambre (imprimée sur l’injecteur)
Portée réduite (W)
2 Gaz Méthane G20 AUX SR UR2
Portée thermique nominale (kW)
Diamètre injecteur (1/100 mm)
Pré-chambre (imprimée sur l’injecteur)
Portée réduite (W)
3 Gaz Méthane G25 AUX SR UR2
Portée thermique nominale (kW)
Diamètre injecteur (1/100 mm)
Pré-chambre (imprimée sur l’injecteur)
Portée réduite (W)
4 Gaz Méthane G25.1 AUX SR UR2
Portée thermique nominale (kW)
Diamètre injecteur (1/100 mm)
Pré-chambre (imprimée sur l’injecteur)
Portée réduite (W)
5 Gaz Méthane G25 AUX SR UR2
Portée thermique nominale (kW)
Diamètre injecteur (1/100 mm)
Pré-chambre (imprimée sur l’injecteur)
Portée réduite (W)
6 Gaz Méthane G27 AUX SR UR2
Portée thermique nominale (kW)
Diamètre injecteur (1/100 mm)
Pré-chambre (imprimée sur l’injecteur)
Portée réduite (W)
7 Gaz Méthane G2.350 AUX SR UR2
Portée thermique nominale (kW)
Diamètre injecteur (1/100 mm)
Pré-chambre (imprimée sur l’injecteur)
Portée réduite (W)
1.0 1.8 4.2
72 94 75 + 135
(X) (Y) (H1) + (H3)
400 500 1900
1.1 1.8 4.2
72 94 75 + 125
(X) (Z) (H1) + (H3)
400 500 1900
1.0 1.8 4.2
72 94 75+145
(F1) (Y) (H1)+(H3)
400 500 1900
1.1 1.8 4.1
77 100 75 + 138
(F1) (Y) (H1) + (F3)
400 500 1900
1.0 1.8 4.1
77 100 80+145
(F1) (Y) (Y)+(H3)
400 500 1900
1.0 1.8 4.1
77 105 80 + 148
(F1) (Y) (H1) + (F3)
400 500 1900
1.0 1.8 4.1
94 120 100 + 190
(Y) (Y) (0) + (H3)
400 500 1900
FR
111
Installation
8 Gaz Liquide G30/31 AUX SR UR2
Portée thermique nominale (kW)
Diamètre injecteur (1/100 mm)
Pré-chambre (imprimée sur l’injecteur)
Portée réduite (W)
Portée nominale G30 (g/h)
Portée nominale G31 (g/h)
9 Gaz Liquide G30/31 AUX SR UR2
Portée thermique nominale (kW)
Diamètre injecteur (1/100 mm)
Pré-chambre (imprimée sur l’injecteur)
Portée réduite (W)
Portée nominale G30 (g/h)
Portée nominale G31 (g/h)
10 Gaz Liquide G30/31 AUX SR UR2
Portée thermique nominale (kW)
Diamètre injecteur (1/100 mm)
Pré-chambre (imprimée sur l’injecteur)
Portée réduite (W)
Portée nominale G30 (g/h)
Portée nominale G31 (g/h)
11 Gaz de Ville G110 AUX SR UR2
Portée thermique nominale (kW)
Diamètre injecteur (1/100 mm)
Pré-chambre (imprimée sur l’injecteur)
Portée réduite (W)
12 Gaz de Ville G120 AUX SR UR2
Portée thermique nominale (kW)
Diamètre injecteur (1/100 mm)
Pré-chambre (imprimée sur l’injecteur)
Portée réduite (W)
Les injecteurs non fournis sont disponibles dans les centres d’assistance agréés.
1.0 1.8 4.1
77 100 80+145
(F1) (Y) (Y)+(H3)
400 500 1900
1.0 1.8 4.1
77 100 80+145
1.1 1.8 4.2
50 65 46 + 85
---
450 550 1900
80 131 305
79 129 300
1.0 1.8 4.2
43 58 43+70
(H2) (M) (H2)+(S1)
400 500 1900
73 131 305
71 129 300
1.0 1.8 3.8
145 185 140+320
/8 /2 -
400 500 1400
1.0 1.8 3.9
135 175 130+290
/8 /1 -
400 500 1400
112
Installation
5.3 Branchement électrique
Tension électrique
Danger d’électrocution
• Un technicien habilité doit effectuer le
branchement électrique.
• Munissez-vous de dispositifs de
protection individuelle.
• La mise à la terre est obligatoire selon
les modalités prévues par les normes de
sécurité de l’installation électrique.
• Mettez l’appareil hors tension.
• Ne tirez jamais le câble pour
débrancher la fiche.
• Utilisez des câbles résistant à une
température d’au moins 90° C.
• Le couple de serrage des vis des
conducteurs d’alimentation du bornier
doit être égal à 1,5 - 2 Nm.
Informations générales
L’appareil peut fonctionner dans les
modalités suivantes :
• 220-240 V 1N~
Câble tripolaire 3 x 2,5 mm².
• 380-415 V 2N~
Câble tétrapolaire 4 x 1,5 mm².
• 380-415 V 3N~
Câble pentapolaire 5 x 1,5 mm².
FR
Vérifiez que les caractéristiques du réseau
électrique sont adéquates aux données
indiquées sur la plaque.
La plaque d’identification, avec les
données techniques, le numéro de série et
le marquage, est placée dans une position
bien visible sur l’appareil.
N’enlevez jamais la plaque.
Effectuez la mise à la terre avec un câble
plus long des autres câbles d’au moins 20 mm.
Les valeurs indiquées se réfèrent à
la section du conducteur interne.
Les câbles d’alimentation sont
dimensionnés en tenant compte du
facteur de simultanéité
(conformément à la norme EN
60335-2-6).
Branchement fixe
Préparez sur la ligne d’alimentation un
dispositif d’interruption omnipolaire
conformément aux règles d’installation.
Le dispositif d’interruption doit être situé
dans une position facilement accessible et
à proximité de l’appareil.
113
Installation
Branchement au moyen d’une prise et
d’une fiche
Vérifiez que la fiche et la prise sont du
même type.
Évitez d’utiliser des réducteurs, des
adaptateurs ou des shunts car ils pourraient
provoquer des surchauffes et des brûlures.
5.4 Positionnement
Appareil lourd
Danger de blessures par
écrasement
• Positionnez l’appareil dans le meuble
avec l’aide d’une autre personne.
Pression sur la porte ouverte
Risque de dommages à
l’appareil
• N’utilisez pas la porte ouverte comme
levier pour faire entrer l’appareil dans le
meuble.
• N’exercez pas de pressions excessives
sur la porte ouverte.
Informations générales
Cet appareil peut être installé contre des
parois ; l’une d’entre elles doit dépasser en
hauteur le plan de travail à une distance
minimale de 50 mm du côté de l’appareil,
comme l’illustrent les figures A et C des
classes d’installation.
Installez les meubles suspendus au-dessus
du plan de travail à une distance minimale
de 750 mm. Si l’on installe une hotte
aspirante au-dessus du plan de cuisson,
consultez le manuel d’instructions de cette
dernière pour respecter la distance.
Suivant le type d’installation, cet appareil
appartient aux classes :
Dégagement de chaleur durant le
fonctionnement de l’appareil
Risque d’incendie
• Les placages, les colles ou les
revêtements en plastique des meubles
adjacents doivent être thermorésistants
(minimum 90° C).
114
A - Classe 1
(Appareil pour installation libre)
B - Classe 2 sous-classe 1
(Appareil encastré)
Installation
Montage du dosseret
Le dosseret doit toujours être positionné et
correctement fixé sur l’appareil.
1. Desserrez les 3 vis situées à l’arrière du
plan (A) et dévissez les 2 vis (B) situées
sur la partie latérale du dosseret.
2. Positionnez le dosseret au-dessus du
plateau. Faites correspondre les 3
rainures inférieures du dosseret et les 3
vis situées à l’arrière du plan desserrées
précédemment.
3. Serrez les 3 vis situées à l’arrière du plan
de cuisson (A) et serrez les 2 vis audessous du plan (B) pour fixer le
dosseret.
Le dosseret fourni fait partie
intégrante du produit ; fixez-le à
l’appareil avant l’installation.
FR
C - Classe 2 sous-classe 1
(Appareil encastré)
L’appareil doit être installé par un
technicien qualifié et dans le
respect des normes en vigueur.
115
Installation
Montage du socle
Le socle fourni fait partie intégrante
du produit ; fixez-le à l’appareil
avant l’installation.
Le socle doit toujours être positionné et
correctement fixé sur l’appareil.
1. Positionnez le socle dans la partie
inférieure avant de l’appareil.
2. Vissez les deux vis latérales pour fixer le
socle à l’appareil.
3. Couvrez les trous du socle avec les
bouchons fournis.
Positionnement et nivellement de
l’appareil
Pour obtenir une meilleure stabilité, il est
indispensable que l’appareil soit
correctement nivelé au sol après avoir
réalisé le raccordement électrique et/ou du
gaz ; vissez ou dévissez le pied de la partie
inférieure jusqu’à ce que l’appareil soit bien
nivelé et stabilisé au sol.
116
Loading...
