SMEG TR60IBL, TR60IP User Manual

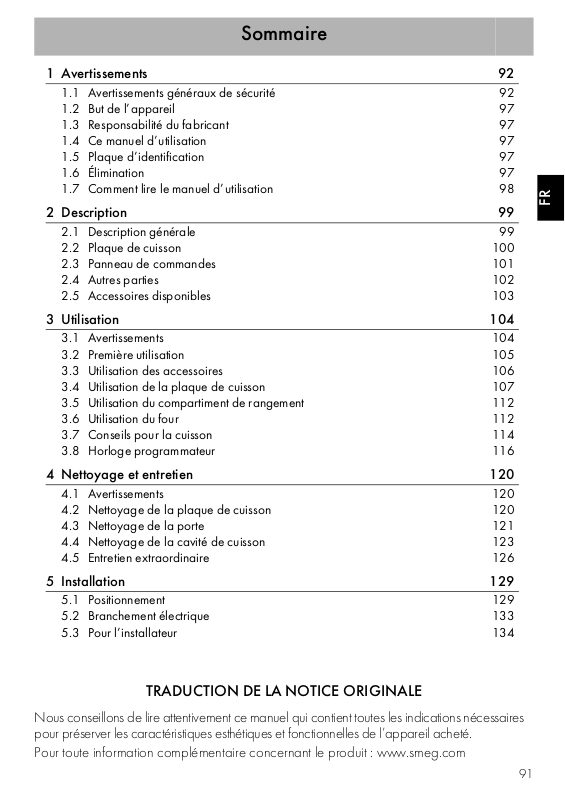

Sommaire

FR

1 Avertissements 92

1.1 Avertissements généraux de sécurité 92

1.2 But de l’appareil 97

1.3 Responsabilité du fabricant 97

1.4 Ce manuel d’utilisation 97

1.5 Plaque d’identification 97

1.6 Élimination 97

1.7 Comment lire le manuel d’utilisation 98

2 Description 99

2.1 Description générale 99

2.2 Plaque de cuisson 100

2.3 Panneau de commandes 101

2.4 Autres parties 102

2.5 Accessoires disponibles 103

3 Utilisation 104

3.1 Avertissements 104

3.2 Première utilisation 105

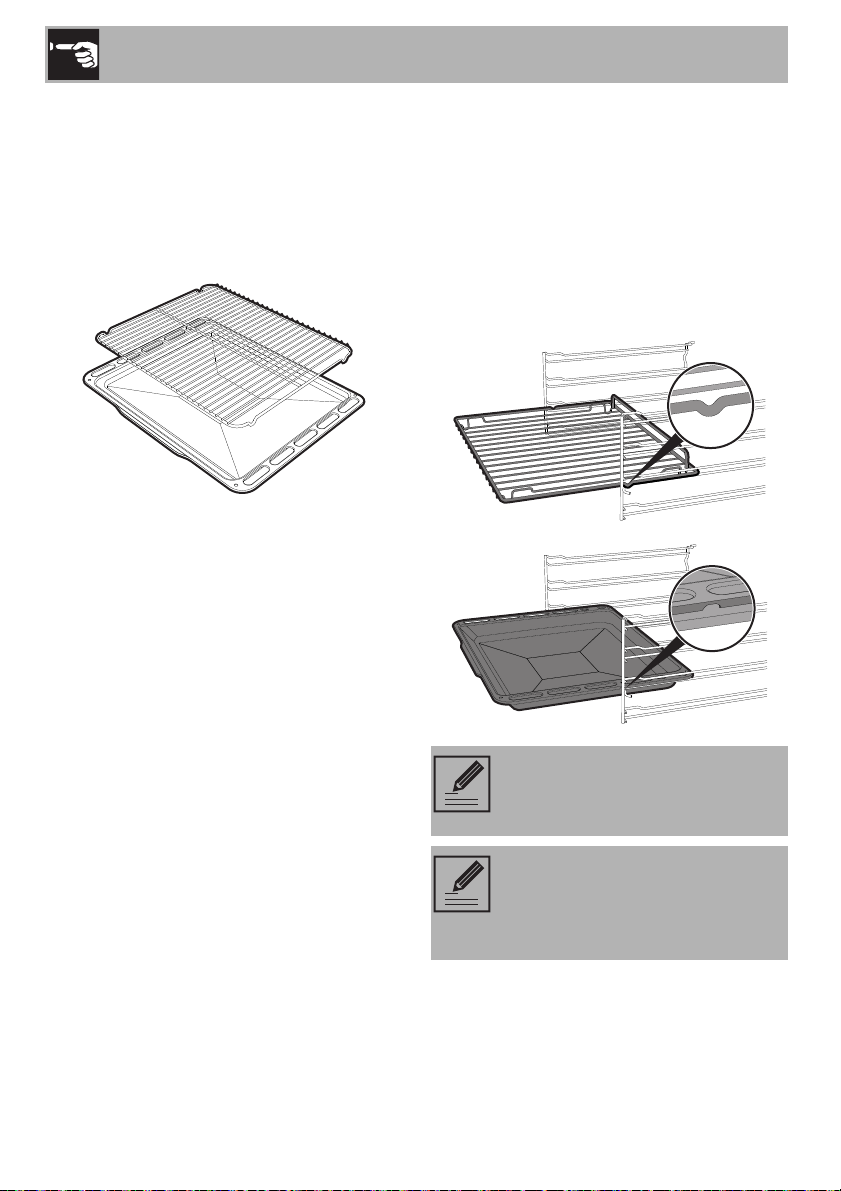

3.3 Utilisation des accessoires 106

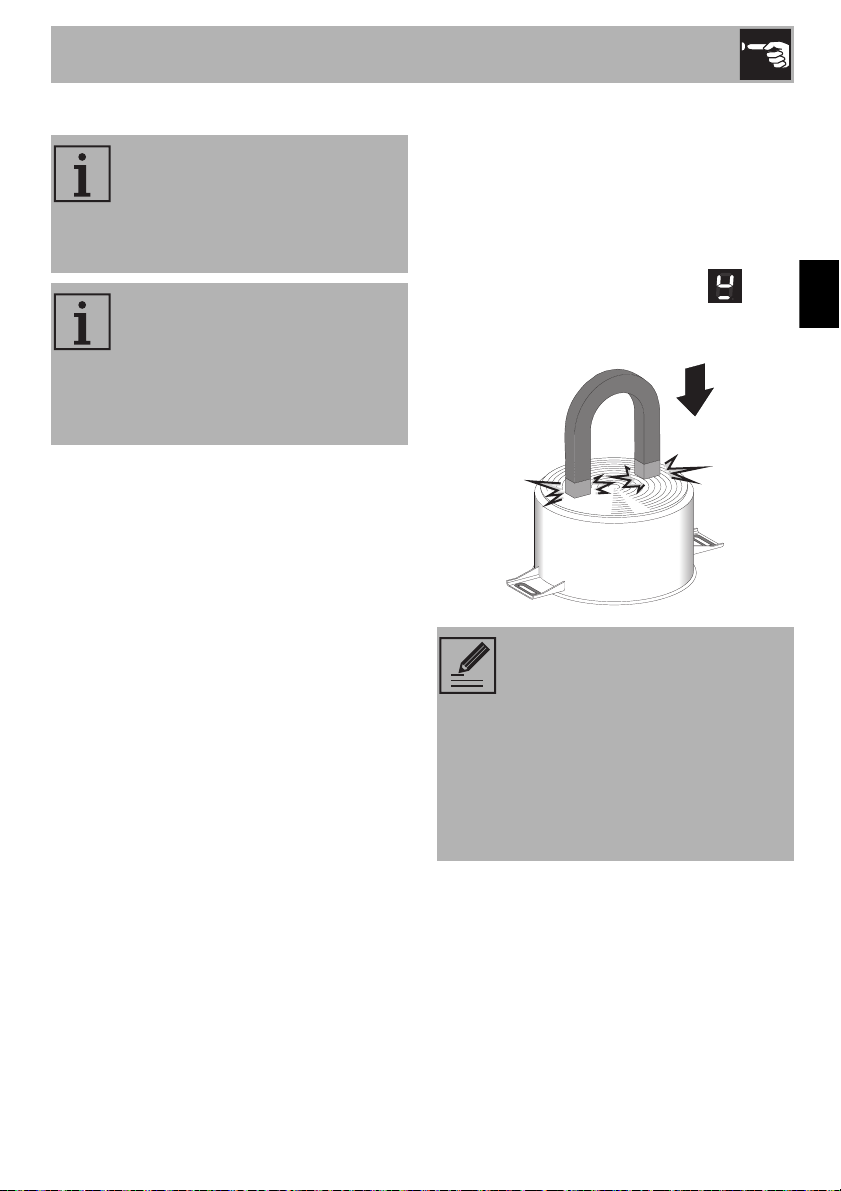

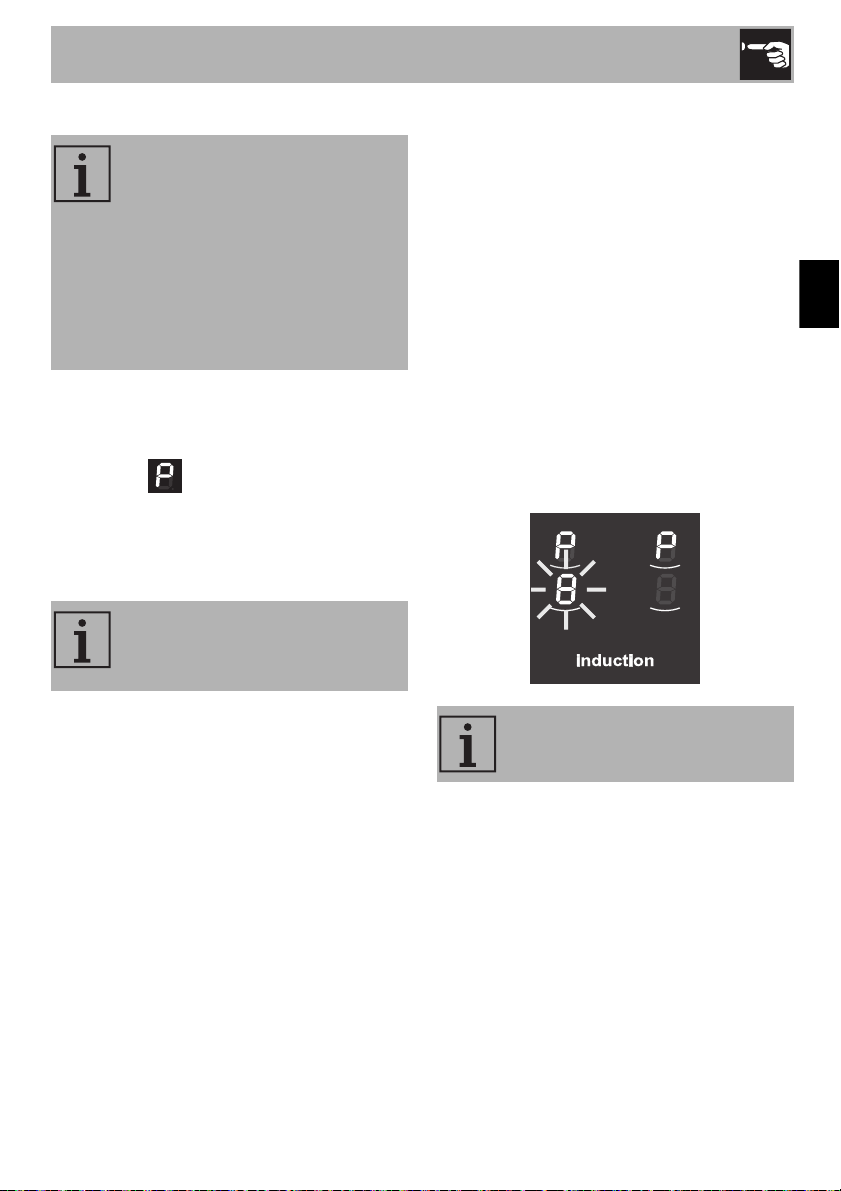

3.4 Utilisation de la plaque de cuisson 107

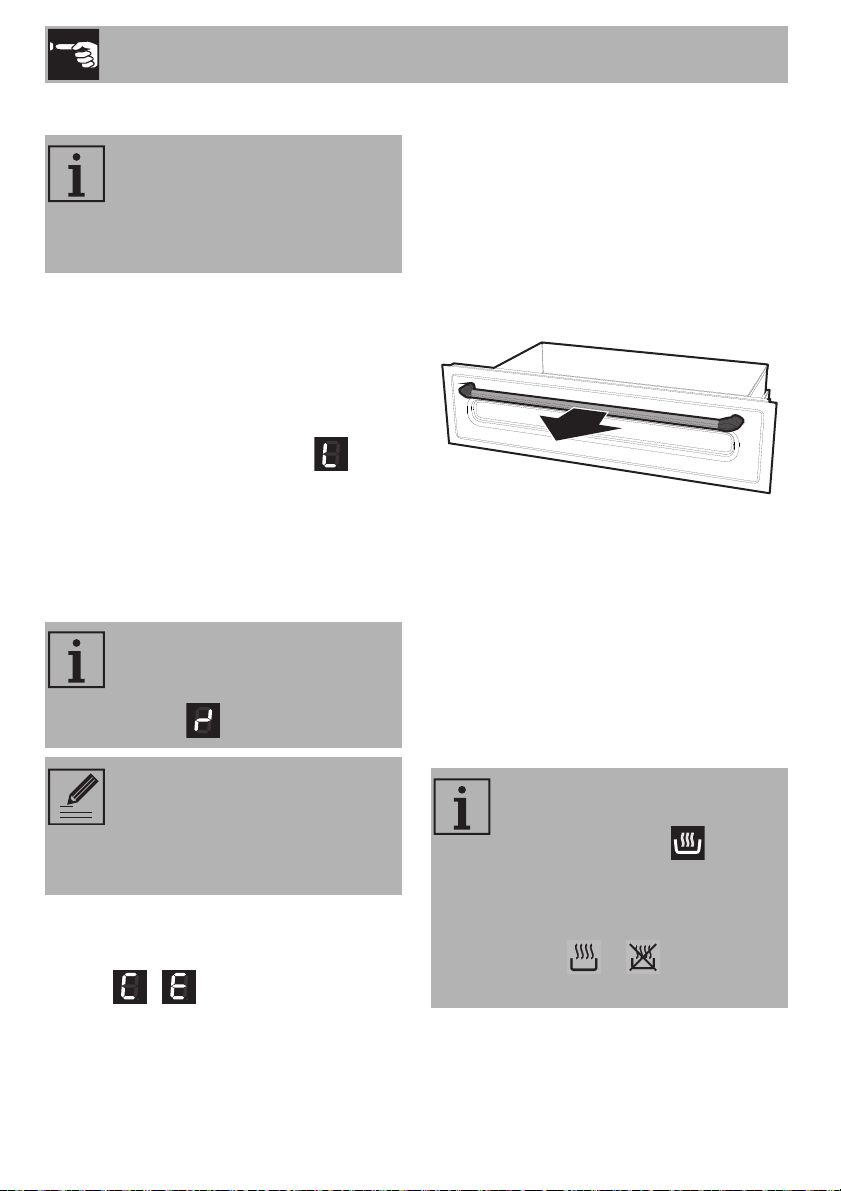

3.5 Utilisation du compartiment de rangement 112

3.6 Utilisation du four 112

3.7 Conseils pour la cuisson 114

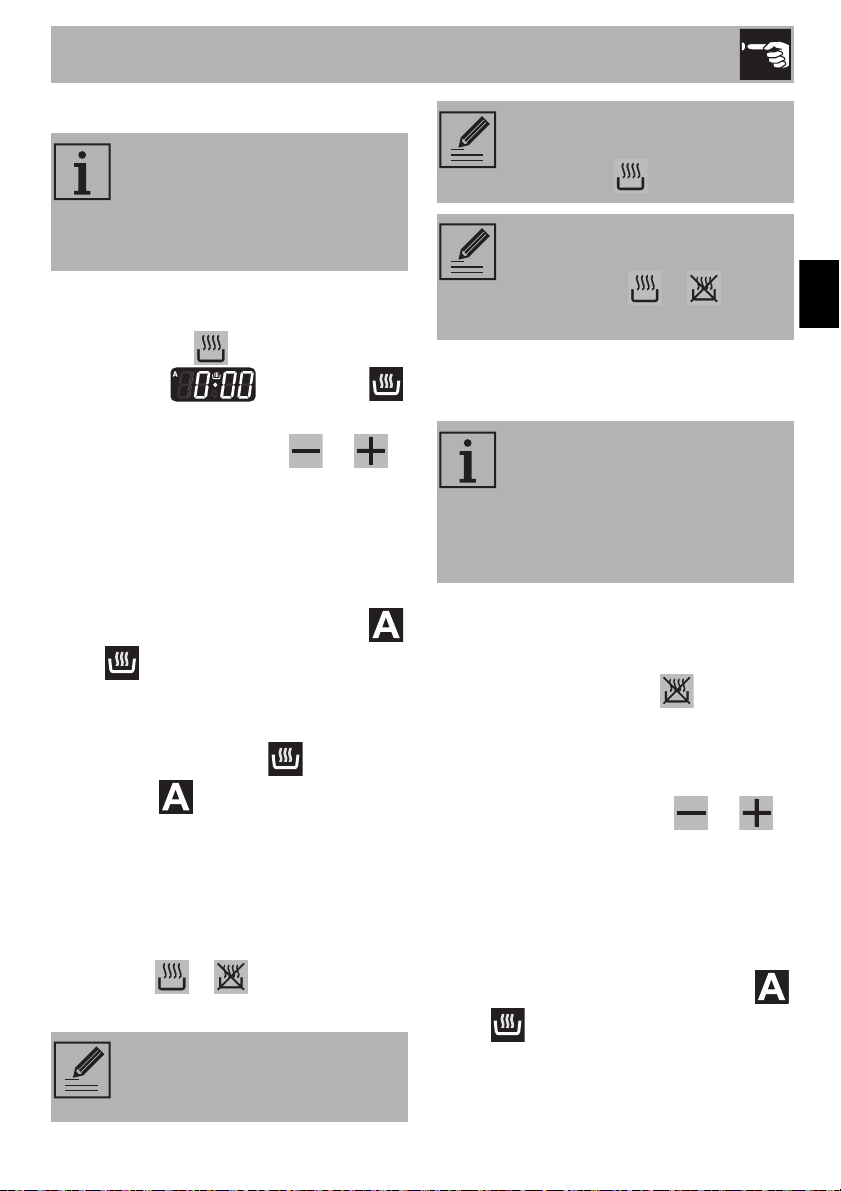

3.8 Horloge programmateur 116

4 Nettoyage et entretien 120

4.1 Avertissements 120

4.2 Nettoyage de la plaque de cuisson 120

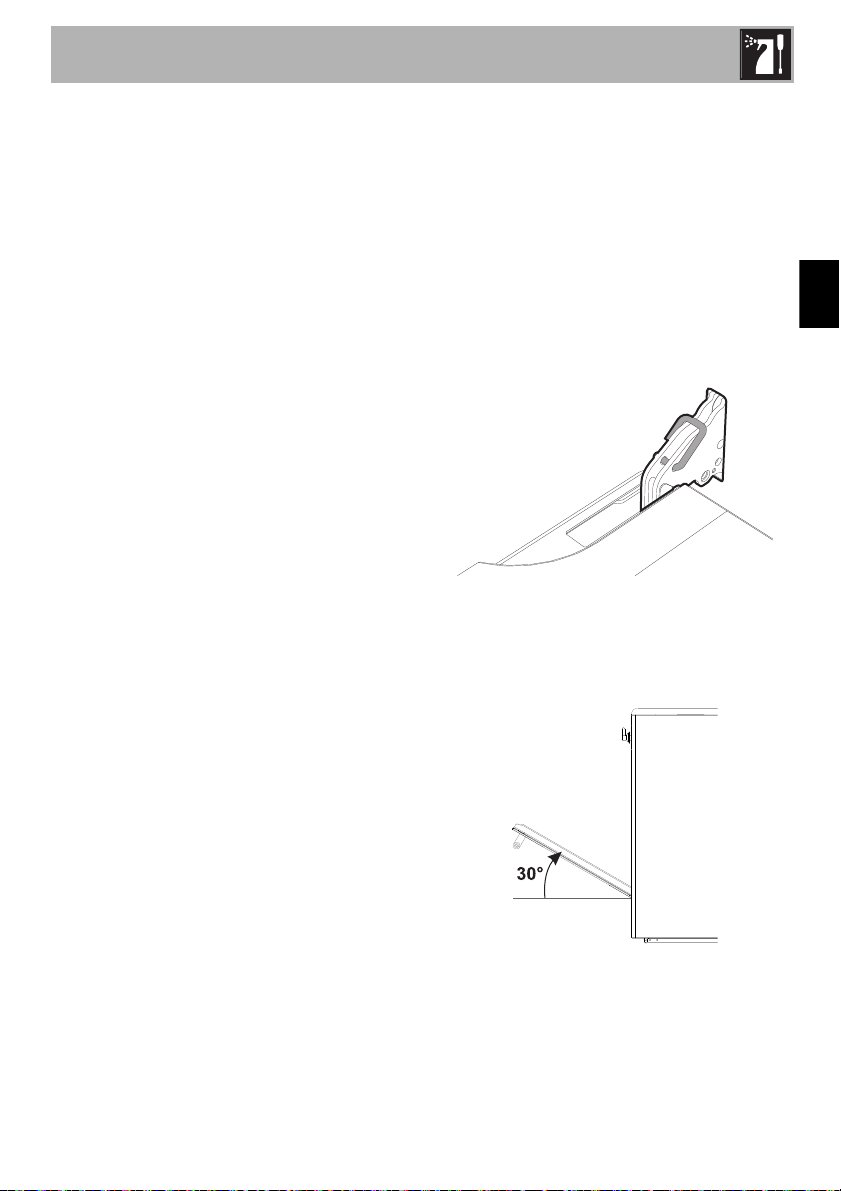

4.3 Nettoyage de la porte 121

4.4 Nettoyage de la cavité de cuisson 123

4.5 Entretien extraordinaire 126

5 Installation 129

5.1 Positionnement 129

5.2 Branchement électrique 133

5.3 Pour l’installateur 134

TRADUCTION DE LA NOTICE ORIGINALE

Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires
pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté.

Pour toute information complémentaire concernant le produit : www.smeg.com

91

Avertissements

1 Avertissements

1.1 Avertissements généraux de
sécurité

Dommages corporels

• L’appareil et ses parties

accessibles deviennent très
chaudes durant l’utilisation. Ne
touchez pas les éléments
chauffants durant l’utilisation.

• Protégez vos mains avec des

gants thermiques durant la
manutention des aliments à
l’intérieur de la cavité de cuisson.

• N’essayez jamais d’éteindre une

flamme/incendie avec de l’eau :
mettez l’appareil hors tension et
couvrez la flamme avec un
couvercle ou une couverture
ignifuge.

• Cet appareil peut être utilisé par

des enfants de plus de 8 ans et
des personnes ayant des
capacités physiques, sensorielles
ou mentales réduites, ou
manquant d’expérience et de
connaissances, sous la supervision
et en recevant la formation
d’adultes et de personnes
responsables de leur sécurité.

• Les enfants ne doivent pas jouer

avec l’appareil.

• Éloignez les enfants de moins de
8 ans s’ils ne font pas l’objet d’une
surveillance constante.

• Ne laissez pas les enfants de
moins de 8 ans s’approcher de
l’appareil durant son
fonctionnement.

• Les opérations de nettoyage et
d’entretien ne doivent jamais être
effectuées par des enfants sans
surveillance.

• Faites très attention au
réchauffement rapide des zones
de cuisson. Évitez de chauffer les
casseroles à vide. Danger de
surchauffe.

• Les graisses et les huiles peuvent
prendre feu en cas de surchauffe.
Ne vous éloignez pas durant la
préparation d’aliments contenant
des huiles ou des graisses. Si les
huiles ou les graisses prennent feu,
n’éteignez jamais les flammes
avec de l’eau. Mettez un
couvercle sur la casserole et
éteignez la zone de cuisson
concernée.

• Le processus de cuisson doit
toujours être surveillé. Un
processus de cuisson à court
terme doit être continuellement
surveillé.

• Mettez l’appareil hors tension
après l’utilisation.

92

Avertissements

FR

• Pendant l’utilisation les objets
métalliques comme les couverts ou
la vaisselle ne doivent pas être
posés sur le dessus de la plaque
de cuisson car ils risquent de
surchauffer.

• N’introduisez pas d’objets
métalliques pointus (couverts ou
ustensiles) dans les fentes.

• Ne versez pas d’eau directement
sur les lèchefrites très chaudes.

• Pendant la cuisson, la porte du
four doit rester fermée.

• En cas d’intervention sur les
aliments ou à la fin de la cuisson,
ouvrez la porte 5 cm pour
quelques secondes, laissez sortir
la vapeur, puis ouvrez
complètement la porte.

• N’ouvrez pas le compartiment de
rangement (s’il est présent) lorsque
le four est allumé et encore chaud.

• Les objets laissés dans le
compartiment de rangement
pourraient être très chauds après
l’utilisation du four.

• N’UTILISEZ PAS OU NE
CONSERVEZ PAS DE
MATÉRIAUX INFLAMMABLES
DANS LE COMPARTIMENT DE
RANGEMENT (SI PRÉSENT) OU
À PROXIMITÉ DE L’APPAREIL.

• N’UTILISEZ PAS DE
VAPORISATEURS À PROXIMITÉ
DE CET APPAREIL LORSQU’IL EST
EN FONCTION.

• NE MODIFIEZ PAS CET
APPAREIL.

• Avant toute intervention sur
l’appareil (installation, entretien,
positionnement ou déplacement),
munissez-vous de équipements de
protection individuelle.

• Avant toute intervention,
désactivez l’alimentation
électrique générale.

• Du personnel qualifié doit
effectuer l’installation et les
interventions d’assistance dans le
respect des normes en vigueur.

• N’essayez jamais de réparer
l’appareil sans l’intervention d’un
technicien qualifié.

• Ne tirez jamais le câble pour
débrancher la fiche.

• Si le câble d’alimentation
électrique est abîmé, contactez
immédiatement le service
d’assistance technique qui se
chargera de le remplacer.

93

Avertissements

Dommages subis par l’appareil

• N’utilisez pas de détergents
abrasifs ou corrosifs sur les parties
en verre (ex. produits en poudre,
détachants et éponges
métalliques).

• Utilisez éventuellement des outils
en bois ou en plastique.

• Les grilles et les lèchefrites doivent
être insérées dans les glissières
latérales jusqu’à l’arrêt complet.
Les dispositifs de blocage
mécanique de sécurité empêchent
l’extraction des grilles et des
lèchefrites et doivent être tournés
vers le bas et vers l’arrière de la
cavité de cuisson.

• Ne vous asseyez pas sur
l’appareil.

• N’utilisez pas de jets de vapeur
pour nettoyer l’appareil.

• N’obstruez pas les ouvertures, les
fentes d’aération et d’évacuation
de la chaleur.

• Ne laissez pas l’appareil sans
surveillance durant la cuisson, car
des graisses et des huiles, en
surchauffant, pourraient
s’enflammer. Faites très attention.

• Ne laissez aucun objet sur les
surfaces de cuisson.

• N’UTILISEZ JAMAIS L’APPAREIL
EN GUISE DE CHAUFFAGE
AMBIANT.

• N’utilisez pas de produits en
spray à proximité du four.

• N’utilisez pas de vaisselle ni de
récipients en plastique pour la
cuisson des aliments.

• N’introduisez pas de boîtes ou
de récipients fermés à l’intérieur
de la cavité de cuisson.

• Sortez du four toutes les
lèchefrites et les grilles non utilisées
pendant la cuisson.

• Ne couvrez pas le fond de la
cavité de cuisson avec des feuilles
d’aluminium.

• Ne posez pas de casseroles ni
de lèchefrites sur le fond de la
cavité de cuisson.

• Si vous souhaitez utiliser du
papier sulfurisé, placez-le de
façon à ce qu’il ne gêne pas la
circulation d’air chaud à l’intérieur
du four.

• Ne posez pas de casseroles ni
de lèchefrites directement sur la
vitre interne du four quand la porte
est ouverte.

• Les récipients et les grils à viande
doivent être placés à l’intérieur du
périmètre de la plaque de cuisson.

• Tous les récipients doivent avoir
un fond plat et lisse.

94

Avertissements

FR

• En cas de débordement, éliminez
le liquide en excès de la plaque
de cuisson.

• Ne renversez pas de substances
acides comme du jus de citron ou
du vinaigre sur la plaque de
cuisson.

• Ne posez pas de casseroles ni
de poêles vides sur les zones de
cuisson allumées.

• N’utilisez pas de jets de vapeur
pour nettoyer l’appareil.

• N’utilisez pas de matériaux
rêches, abrasifs, ni de racloirs
métalliques tranchants.

• N’utilisez pas de produits de
nettoyage à base de chlore,
d’ammoniaque ou d’eau de Javel
sur les parties en acier ou traitées
en surface avec des finitions
métalliques (ex. anodisations,
nickelages, chromages).

• N’utilisez pas de détergents
abrasifs ou corrosifs sur les parties
en verre (ex. produits en poudre,
détachants et éponges
métalliques).

• Ne lavez pas au lave-vaisselle les
parties amovibles comme les
grilles de la plaque de cuisson, les
couronnes et les chapeaux.

Installation et entretien

• CET APPAREIL NE DOIT PAS
ÊTRE INSTALLÉ SUR DES

BATEAUX OU DES
CARAVANES.

• N’installez pas l’appareil sur un

piédestal.

• Positionnez l’appareil dans le

meuble avec l’aide d’une autre
personne.

• N’utilisez pas la porte ouverte

comme levier pour faire entrer
l’appareil dans le meuble.

• N’exercez pas de pressions

excessives sur la porte ouverte.

• N’utilisez pas la poignée pour

soulever ou déplacer cet appareil.

• Pour éviter la surchauffe possible

l’appareil ne doit pas être installé
derrière une porte décorative ou
un panneau.

• Un technicien habilité doit

effectuer le branchement
électrique.

• La mise à la terre est obligatoire

selon les modalités prévues par les
normes de sécurité de l’installation
électrique.

95

Avertissements

• Utilisez des câbles résistant à une
température d’au moins 90° C.

• Le couple de serrage des vis des
conducteurs d’alimentation du
bornier doit être égal à 1,5-2 Nm.

Pour cet appareil

• Après utilisation, éteignez les
plaques. Ne vous fiez jamais
uniquement au détecteur de
présence des casseroles.

• Surveillez attentivement les
enfants, car ils s’aperçoivent
difficilement de l’indication de
chaleur résiduelle. Après
l’utilisation, les zones de cuisson
restent très chaudes pendant un
certain temps, même si elles sont
éteintes. Évitez que les enfants ne
touchent les zones de cuisson.

• La surface en vitrocéramique est
très résistante aux chocs. Évitez
cependant que des objets solides
et durs ne tombent sur la surface
de cuisson car ils risquent de
l’endommager s’ils sont pointus.

• N’utilisez jamais la surface en
vitrocéramique comme un plan
d’appui.

• Éteignez immédiatement
l’appareil en cas de lézardes, de
fissures ou de cassure de la
surface de cuisson en
vitrocéramique. Mettez l’appareil
hors tension et interpellez le
service d’assistance technique.

• Avant de remplacer la lampe,
assurez-vous que l’appareil est
hors tension.

• Ne vous appuyez pas et ne vous
asseyez pas sur la porte ouverte.

• Vérifiez qu’aucun objet ne reste
coincé dans la porte du four.

• Les porteurs de pacemakers ou
d’autres dispositifs semblables
doivent s’assurer que le
fonctionnement de leurs appareils
n’est pas compromis par le champ
inductif dont la gamme de
fréquence est comprise entre 20 et
50 kHz.

• Conformément aux dispositions
relatives à la compatibilité
électromagnétique, la plaque de
cuisson à induction
électromagnétique appartient au
groupe 2 et à la classe B (EN

55011).

96

Avertissements

FR

1.2 But de l’appareil

• Cet appareil est destiné à la
cuisson d’aliments dans le milieu
domestique. Toute autre utilisation
est impropre.

• Cet appareil n’est pas conçu
pour fonctionner avec des
temporisateurs externes ou des
systèmes de commande à
distance.

1.3 Responsabilité du fabricant

Le fabricant décline toute
responsabilité en cas de dommages
subis par les personnes et les biens,
causés par :

• l’utilisation de l’appareil différente
de celle prévue ;

• le non-respect des prescriptions
du manuel d’instructions ;

• l’altération même d’une seule
partie de l’appareil ;

• l’utilisation de pièces détachées
non originales.

1.4 Ce manuel d’utilisation

Ce manuel d’utilisation fait partie intégrante
de l’appareil. Conservez-le en parfait état
et à portée de main de l’utilisateur pendant
tout le cycle de vie de l’appareil.

Lisez attentivement ce manuel d’utilisation
avant d’utiliser l’appareil.

1.5 Plaque d’identification

La plaque d’identification contient les
données techniques, le numéro de série et
le marquage. N’enlevez jamais la plaque
d’identification.

1.6 Élimination

Cet appareil doit être éliminé
séparément des autres déchets

(directives 2002/95/CE, 2002/
96/CE, 2003/108/CE). Cet appareil ne
contient pas de substances dont la quantité
est jugée dangereuse pour la santé et
l’environnement, conformément aux
directives européennes en vigueur.

Pour éliminer l’appareil :

• Coupez le câble d’alimentation

électrique et enlevez-le avec la fiche.

Tension électrique

Danger d’électrocution

• Mettez l’appareil hors tension.

• Débranchez le câble d’alimentation

électrique de l’installation électrique.

97

Avertissements

• Confiez l’appareil destiné à la mise au
rebut aux centres de collecte sélective
des déchets électriques et électroniques,
ou remettez-le au revendeur au moment
de l’achat d’un appareil équivalent, à
raison d’un contre un.

On précise que pour l’emballage de nos
produits, nous utilisons des matériaux non
polluants et recyclables.

• Confiez les matériaux de l’emballage
aux centres de collecte sélective.

Emballage en plastique

Danger d’asphyxie

• Ne laissez jamais sans surveillance
l’emballage ni ses parties.

• Évitez que les enfants jouent avec les
sachets en plastique de l’emballage.

1.7 Comment lire le manuel
d’utilisation

Ce manuel d’utilisation utilise les
conventions de lecture suivantes :

Avertissements

Informations générales sur ce
manuel d’utilisation, la sécurité et
l’élimination finale.

Description

Description de l’appareil et de ses
accessoires.

Utilisation

Informations sur l’utilisation de
l’appareil et des accessoires,
conseils de cuisson.

Nettoyage et entretien

Informations pour un nettoyage et
un entretien corrects de l’appareil.

Installation

Informations pour le technicien
qualifié concernant l’installation, la
mise en fonction et l’essai.

98

Avertissement de sécurité

Information

Suggestion

1. Séquence d’instructions pour l’utilisation.

• Instruction d’utilisation individuelle.

FR

2 Description

2.1 Description générale

Description

1 Dosseret
2 Plaque de cuisson
3 Panneau de commandes
4 Lampe
5 Joint

6 Porte
7 Turbine
8 Compartiment de rangement

Glissières de support pour grilles/

lèchefrites

99

2.2 Plaque de cuisson

Description

Zone

1145
2180
3210

Diamètre externe

(mm)

Puissance max. absorbée

(W)*

1400 2200
1850 3000

2300 3700

Puissance absorbée

avec fonction Booster

(W)*

* les puissances sont indicatives et peuvent varier suivant le récipient utilisé ou les réglages effectués.

Avantages de la cuisson par induction

• Des économies d’énergie grâce à la

transmission directe de l’énergie à la

La plaque de cuisson est munie
d’un générateur à induction pour
chaque zone de cuisson. Chaque
générateur situé sous la surface de
cuisson en vitrocéramique génère
un champ électromagnétique qui
induit un courant thermique à la
base de la casserole. Dans la
zone de cuisson à induction, la
chaleur n’est plus transmise aux
aliments, mais celle-ci est
directement créé à l’intérieur du
récipient par les courants inductifs.

casserole (une vaisselle spéciale
réalisée dans un matériau magnétisable
est nécessaire), par rapport à la cuisson
électrique traditionnelle.

• Plus de sécurité grâce à la transmission

d’énergie qui concerne uniquement le
récipient posé sur la plaque de cuisson.

• Un haut rendement au niveau de la

transmission d’énergie de la zone de
cuisson à induction à la base de la
casserole.

• Une grande rapidité de réchauffement.

• Réduction du danger de brûlures car la

surface de cuisson n’est chauffée que
par la base de la casserole ; les aliments
qui débordent ne s’y collent pas.

100

FR

2.3 Panneau de commandes

Description

1 Manette de la température

Cette manette permet de sélectionner la
température de cuisson.

Tournez la manette dans le sens des
aiguilles d’une montre sur la valeur
souhaitée comprise entre le minimum et le
maximum.

2 Voyant

Il s’allume lorsque le four est en train de
chauffer. Il s’éteint lorsque la température
est atteinte. L’intermittence régulière signale
que la température à l’intérieur du four est
maintenue constante.

3 Manette des fonctions

Les différentes fonctions du four s’adaptent
aux différents modes de cuisson. Après
avoir sélectionné la fonction souhaitée,
réglez la température de cuisson par la
manette de la température.

4 Manettes des zones de cuisson de la

plaque

Elles sont utiles pour commander les zones
de cuisson de la plaque à induction.

Enfoncez et tournez les manettes dans le
sens des aiguilles d’une montre pour régler
la puissance de chaque plaque d’un
minimum de 1 à un maximum de 9.

La puissance de fonctionnement est
indiquée sur l’afficheur positionné sur la
plaque de cuisson.

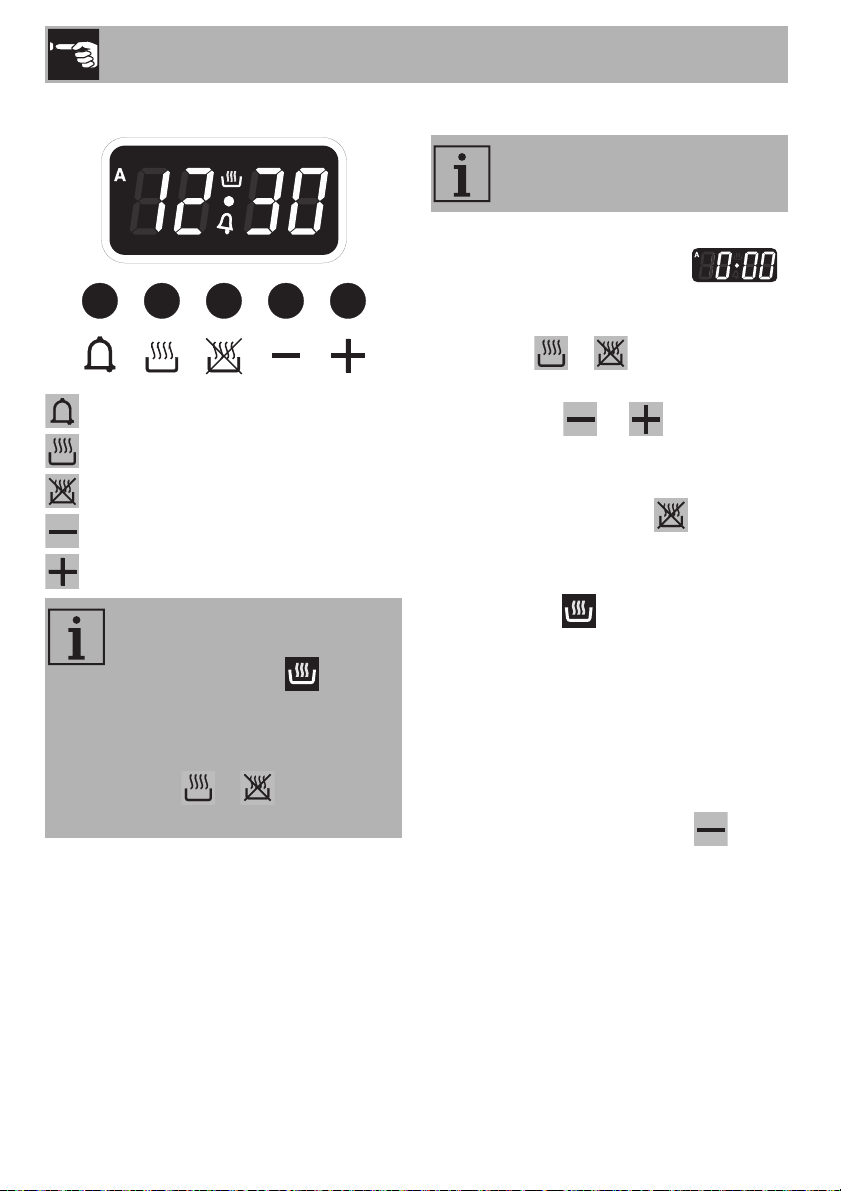

5 Horloge programmateur

Utile pour afficher l’heure actuelle,
sélectionner une cuisson programmée ou
programmer le temporisateur minuteur.

101

Description

2.4 Autres parties

Niveaux de positionnement

L’appareil dispose de niveaux permettant
de positionner les lèchefrites et les grilles à
des hauteurs différentes. Les hauteurs
d’enfournement sont considérées de bas en
haut (voir 2.1 Description générale).

Éclairage interne

L’éclairage interne de l’appareil se
déclenche :

• quand on ouvre la porte ;

• quand une quelconque fonction
démarre.

Il est impossible d’éteindre
l’éclairage interne lorsque la porte
est ouverte.

Turbine de refroidissement

La turbine refroidit le four et se met en
marche durant la cuisson.

Le fonctionnement de la turbine crée un flux
d’air normal qui s’échappe par l’arrière de
l’appareil et peut continuer pendant un
court moment même après l’extinction de
l’appareil.

102

Description

FR

2.5 Accessoires disponibles

Certains modèles ne sont pas
équipés de ces accessoires.

Grille pour lèchefrite

À poser au-dessus d’une lèchefrite, utile
pour la cuisson d’aliments qui peuvent
goutter.

Lèchefrite

Grille

Utile pour y placer les récipients contenant
des aliments en train de cuire.

Racloir

Utile pour le nettoyage de la plaque de
cuisson.

Elle permet de récupérer des graisses ayant
coulé des aliments posés sur la grille
supérieure. Elle est aussi utile pour la
cuisson de tartes, pizzas et gâteaux.

Les accessoires susceptibles
d’entrer au contact des aliments
sont fabriqués avec des matériaux
conformes aux lois en vigueur.

Vous pouvez demander les
accessoires fournis ou en option
aux centres d’assistance agréés.
Utilisez uniquement les accessoires
d’origine du fabricant.

103

Utilisation

3 Utilisation

3.1 Avertissements

Température élevée à l’intérieur
des fours durant l’utilisation

Risque de brûlures

• Pendant la cuisson, la porte du four doit
rester fermée.

• Protégez vos mains avec des gants
thermiques durant la manutention des
aliments à l’intérieur de la cavité de
cuisson.

• Ne touchez pas les éléments chauffants
à l’intérieur de l’appareil.

• Ne versez pas d’eau directement sur les
lèchefrites très chaudes.

• Ne laissez pas les enfants de moins de
8 ans s’approcher de l’appareil durant
son fonctionnement.

• En cas d’intervention sur les aliments ou
à la fin de la cuisson, ouvrez la porte 5
cm pour quelques secondes, laissez
sortir la vapeur, puis ouvrez
complètement la porte.

• Les graisses et les huiles pourraient
s’enflammer en surchauffant. Faites
attention.

Utilisation impropre

Risque de dommages aux
surfaces

• Ne couvrez pas le fond de la cavité de
cuisson avec des feuilles d’aluminium.

• Si vous souhaitez utiliser du papier
sulfurisé, placez-le de manière à ce qu’il
n’interfère pas avec la circulation d’air
chaud à l’intérieur de la cavité de
cuisson.

• Ne posez pas de casseroles ni de
lèchefrites sur le fond de la cavité de
cuisson.

• Ne posez pas de casseroles ni de
lèchefrites directement sur la vitre interne
du four quand la porte est ouverte.

• Les récipients ou les grils à viande
doivent être positionnés à l’intérieur du
périmètre de la plaque de cuisson.

• Tous les récipients doivent avoir un fond
plat et lisse.

• En cas de débordement, éliminez le
liquide en excès de la plaque de
cuisson.

• Ne posez pas sur la plaque de cuisson
des casseroles dont le fond n’est pas
parfaitement plat et régulier.

• Évitez que des objets solides et lourds
ne tombent sur la surface de cuisson en
l’endommageant.

• En cas de lézardes ou de fissures,
éteignez immédiatement l’appareil,
débranchez-le du secteur et appelez le
Service d’Assistance.

• N’utilisez pas la plaque comme surface
d’appui.

104
