Smeg ST615 User Manual
MANUALE D’USO
GGUUIIDDAA AALLLL''UUSSOO DDEELLLLAA LLAAVVAASSTTOOVVIIGGLLIIEE EE AAII PPRROOGGRRAAMMMMII DDII LLAAVVAAGGGGIIOO
Sommario
1. Avvertenze per la sicurezza e l’uso ________________________ 2
2. Installazione e posa in opera _____________________________ 6
3. Descrizione dei comandi ________________________________ 10
4. Istruzioni d'uso _______________________________________ 19
5. Pulizia e manutenzione _________________________________ 32
6. Rimedi alle anomalie di funzionamento ____________________ 36
Vi ringraziamo per avere scelto questo nostro prodotto.
Consigliamo di leggere attentamente tutte le istruzioni contenute in questo
manuale per conoscere le condizioni più idonee per un corretto e sicuro
utilizzo della vostra lavastoviglie.
I singoli paragrafi sono proposti in modo da giungere passo dopo passo a
conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente
comprensibili e corredati da immagini dettagliate.
Vengono dati utili consigli per l’utilizzo di cestelli, irroratori, contenitori,
filtri, programmi di lavaggio e la corretta impostazione dei comandi.
I consigli di pulizia qui indicati consentiranno di mantenere inalterate nel
tempo le prestazioni della vostra lavastoviglie.
Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte
le domande che potranno sorgere in merito all'utilizzo della lavastoviglie.
ISTRUZIONI PER L’INSTALLATORE: sono destinate al tecnico
qualificato che deve eseguire l'installazione, la messa in servizio ed il
collaudo dell’apparecchio.
ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione dei
comandi e le corrette operazioni di pulizia e manutenzione
dell’apparecchio.
1
Avvertenze
1. Avvertenze per la sicurezza e l’uso
QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE
DELL’APPARECCHIO: OCCORRE CONSERVARLO SEMPRE INTEGRO
UNITAMENTE ALL'APPARECCHIO. PRIMA DELL'UTILIZZO CONSIGLIAMO
UNA ATTENTA LETTURA DI TUTTE LE INDICAZIONI CONTENUTE IN QUESTO
MANUALE. L'INSTALLAZIONE DOVRÀ ESSERE ESEGUITA DA PERSONALE
QUALIFICATO E NEL RISPETTO DELLE NORME VIGENTI.
QUESTO APPARECCHIO È PREVISTO PER UN IMPIEGO DI TIPO DOMESTICO
E APPLICAZIONI SIMILARI COME AD ESEMPIO CUCINE PER IL PERSONALE
DI NEGOZI, UFFICI ED ALTRI AMBIENTI DI LAVORO, COMUNITÀ, CLIENTI DI
ALBERGHI, OSTELLI, BAD AND BREAKFAST E ALTRI AMBIENTI DI TIPO
RESIDENZIALE, ED È CONFORME ALLE DIRETTIVE 2006/95 CE, 2004/108 CE
ATTUALMENTE IN VIGORE, COMPRESA LA PREVENZIONE ED
ELIMINAZIONE DEI RADIODISTURBI. L'APPARECCHIO È COSTRUITO PER
SVOLGERE LA SEGUENTE FUNZIONE: LAVAGGIO E ASCIUGATURA DI
STOVIGLIE; OGNI ALTRO USO VA CONSIDERATO IMPROPRIO. IL
COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER UTILIZZI DIVERSI
DA QUELLI INDICATI.
LA TARGA DI IDENTIFICAZIONE, CON I DATI TECNICI, IL NUMERO DI
MATRICOLA E LA MARCATURA È VISIBILMENTE POSIZIONATA SUL BORDO
INTERNO DELLO SPORTELLO. LA TARGHETTA SUL BORDO INTERNO
DELLO SPORTELLO NON DEVE MAI ESSERE RIMOSSA.
AL TERMINE DI OGNI UTILIZZO, SPEGNERE LA LAVASTOVIGLIE PER
IN CASO DI FUNZIONAMENTO ANOMALO DISINSERIRE LA LAVASTOVIGLIE
NON LASCIARE I RESIDUI DELL'IMBALLO INCUSTODITI NELL'AMBIENTE
DOMESTICO. SEPARARE I VARI MATERIALI DI SCARTO PROVENIENTI
DALL’IMBALLO E CONSEGNARLI AL PIÙ VICINO CENTRO DI RACCOLTA
DIFFERENZIATA.
E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ
PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.
IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' PER EVENTUALI
DANNI A PERSONE O COSE DERIVANTI DAL MANCATO COLLEGAMENTO
O DA COLLEGAMENTO DIFETTOSO DELLA LINEA DI TERRA.
QUALORA L’APPARECCHIO VENISSE INSTALLATO SU PAVIMENTI
RICOPERTI, OCCORRE PRESTARE ATTENZIONE CHE LE APERTURE NELLA
PARTE INFERIORE NON SIANO OSTRUITE.
EVITARE DISPERSIONE DI ENERGIA ELETTRICA.
DALLA RETE ELETTRICA E CHIUDERE IL RUBINETTO DELL'ACQUA.
NON UTILIZZARE MAI UNA PULITRICE A VAPORE PER LA PULIZIA DELLA
LAVASTOVIGLIE.
2
Avvertenze
ATTENZIONE: ALCUNI DETERSIVI PER LAVASTOVIGLIE SONO
FORTEMENTE ALCALINI. SE INGERITI, POSSONO ESSERE ESTREMAMENTE
PERICOLOSI. EVITARE QUALUNQUE CONTATTO CON LA PELLE E GLI
OCCHI E MANTENERE I BAMBINI A DISTANZA DI SICUREZZA DALLA
LAVASTOVIGLIE QUANDO LO SPORTELLO È APERTO. VERIFICARE CHE IL
CASSETTO DETERSIVO SIA VUOTO ALLA FINE DEL CICLO DI LAVAGGIO.
L'APPARECCHIO DISMESSO DEVE ESSERE RESO INUTILIZZABILE.
TAGLIARE IL CAVO DI ALIMENTAZIONE DOPO AVER STACCATO LA SPINA
DALLA PRESA DI CORRENTE. RENDERE INNOCUE QUELLE PARTI CHE
POSSONO COSTITUIRE PERICOLO PER I BAMBINI (SERRATURE, PORTE,
ECC.).
QUESTO APPARECCHIO È CONTRASSEGNATO IN CONFORMITÀ ALLA
DIRETTIVA EUROPEA 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC
EQUIPMENT (WEEE).
ASSICURANDOSI CHE QUESTO PRODOTTO SIA SMALTITO IN MODO
CORRETTO, L'UTENTE CONTRIBUISCE A PREVENIRE LE POTENZIALI
CONSEGUENZE NEGATIVE PER L'AMBIENTE E LA SALUTE.
IL SIMBOLO SUL PRODOTTO O SULLA DOCUMENTAZIONE DI
ACCOMPAGNAMENTO INDICA CHE QUESTO PRODOTTO NON DEVE
ESSERE TRATTATO COME RIFIUTO DOMESTICO MA DEVE ESSERE
CONSEGNATO PRESSO L'IDONEO PUNTO DI RACCOLTA PER IL
RICICLAGGIO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE.
DISFARSENE SEGUENDO LE NORMATIVE LOCALI PER LO SMALTIMENTO
DEI RIFIUTI. PER ULTERIORI INFORMAZIONI SUL TRATTAMENTO,
RECUPERO E RICICLAGGIO DI QUESTO PRODOTTO, CONTATTARE
L'IDONEO UFFICIO LOCALE, IL SERVIZIO DI RACCOLTA DEI RIFIUTI
DOMESTICI O IL NEGOZIO PRESSO IL QUALE IL PRODOTTO È STATO
ACQUISTATO.
NON UTILIZZARE APPARECCHI DANNEGGIATI DAL TRASPORTO! IN CASO
DI DUBBIO CONSULTARE IL PROPRIO RIVENDITORE. L'APPARECCHIO VA
INSTALLATO E COLLEGATO IN BASE ALLE ISTRUZIONI FORNITE DAL
COSTRUTTORE O DA PERSONALE QUALIFICATO.
LA LAVASTOVIGLIE DEVE ESSERE UTILIZZATA DA PERSONE ADULTE.
L’UTILIZZO DA PARTE DI PERSONE CON RIDOTTE CAPACITÀ FISICHE E/O
MENTALI È AMMESSO SOLAMENTE SOTTO LA SUPERVISIONE DI UN
RESPONSABILE PER LA LORO SICUREZZA.
TENERE LONTANI I BAMBINI DAI DETERSIVI E DAI MATERIALI COMPONENTI
L’IMBALLO (SCCHETTI IN PLASTICA, POLISTIROLO, ECC.), NON
PERMETTERE LORO DI AVVICINARSI ALLA LAVASTOVIGLIE E DI GIOCARE
CON LA STESSA, ALL’INTERNO POTREBBERO RIMANERE RESIDUI DI
DETERSIVO CHE POSSONO CAUSARE DANNI IRREPARABILI AGLI OCCHI,
ALLA BOCCA ED ALLA GOLA, PROVOCANDO ANCHE IL SOFFOCAMENTO.
3
Avvertenze
NON INTRODURRE SOLVENTI COME ALCOL O TREMENTINA CHE
POTREBBERO PROVOCARE L’ESPLOSIONE.
NON INTRODURRE STOVIGLIE SPORCHE DI CENERE, CERA, VERNICI.
NON BERE L'ACQUA RESIDUA EVENTUALMENTE PRESENTE NELLE
STOVIGLIE O NELLA LAVASTOVIGLIE AL TERMINE DEL PROGRAMMA DI
LAVAGGIO E PRIMA DELL'ASCIUGATURA.
APPOGGIARSI O SEDERSI SULLA PORTA APERTA DELLA LAVASTOVIGLIE
PUÒ CAUSARNE IL RIBALTAMENTO, CON CONSEGUENTE PERICOLO PER
LE PERSONE.
NON LASCIARE LA PORTA DELLA LAVASTOVIGLIE APERTA IN QUANTO VI
SI POTREBBE INCIAMPARE.
I COLTELLI E GLI ALTRI UTENSILI DA CUCINA AVENTI DELLE PUNTE
TAGLIENTI DEVONO ESSERE COLLOCATI NEL CESTELLO CON LE PUNTE
RIVOLTE VERSO IL BASSO O POSTI IN MODO ORIZZONTALE NEL CESTO
SUPERIORE, FACENDO ATTENZIONE A NON FERIRSI E CHE NON
SPORGANO DAL CESTELLO.
MODELLI PROVVISTI DI ACQUASTOP
L'ACQUASTOP È UN DISPOSITIVO CHE IMPEDISCE L'ALLAGAMENTO IN
CASO DI PERDITE D'ACQUA. DOPO L'INTERVENTO DELL'ACQUASTOP
OCCORRE INTERPELLARE UN TECNICO QUALIFICATO PER INDIVIDUARE E
RIPARARE IL GUASTO.
NEI MODELLI DOTATI DI ACQUASTOP IL TUBO DI ALIMENTAZIONE ACQUA
CONTIENE UN'ELETTROVALVOLA. NON TAGLIARE IL TUBO E NON LASCIAR
CADERE L'ELETTROVALVOLA IN ACQUA. IN CASO DI DANNEGGIAMENTO
DEL TUBO DI ALIMENTAZIONE ACQUA, DISINSERIRE L'APPARECCHIO
DALLA RETE IDRICA ED ELETTRICA.
MODELLI CON ILLUMINAZIONE INTERNA
IL SISTEMA DI ILLUMINAZIONE DELL’APPARECCHIO APPARTIENE AL
GRUPPO DI RISCHIO 1 SECONDO LA NORMA IEC/ EN 62471. QUESTO
SIGNIFICA CHE NON VI E’ NESSUN RISCHIO FOTOBIOLOGICO NELLE
NORMALI CONDIZIONI DI IMPIEGO.
SUBITO DOPO L’INSTALLAZIONE EFFETTUARE UN BREVE COLLAUDO
DELL'APPARECCHIO SEGUENDO LE ISTRUZIONI PIÙ AVANTI RIPORTATE.
IN CASO DI MANCATO FUNZIONAMENTO, SCOLLEGARE L’APPARECCHIO
DALLA RETE ELETTRICA ED INTERPELLARE IL PIÙ VICINO CENTRO DI
ASSISTENZA TECNICA. NON TENTARE DI RIPARARE L'APPARECCHIO.
LA LAVASTOVIGLIE RISPONDE A TUTTI I REQUISITI IMPOSTI DALLE NORME
DI SICUREZZA VIGENTI E RIGUARDANTI LE APPARECCHIATURE
ELETTRICHE. EVENTUALI CONTROLLI TECNICI ANDRANNO EFFETTUATI
SOLTANTO DA PERSONALE SPECIALIZZATO E AUTORIZZATO: LE
RIPARAZIONI ESEGUITE DA PERSONALE NON AUTORIZZATO, OLTRE A
COMPORTARE IL DECADIMENTO DELLA GARANZIA, POSSONO
DIVENTARE FONTE DI PERICOLO PER L'UTENTE.
4
Istruzioni per l’installatore
DATI TECNICI
Larghezza
Profondità misurata al filo
Altezza
Capacità
Pressione acqua di alimentazione
Dati elettrici
Il costruttore declina ogni responsabilità per danni subiti da persone e cose,
causati dall’inosservanza delle suddette prescrizioni o derivanti dalla
manomissione anche di una singola parte dell’apparecchio e dall'utilizzo di
ricambi non originali.
esterno del pannello comandi
597 599 mm
550 mm
da 820 mm a 890 mm
13 coperti standard
min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)
Vedere targhetta caratteristiche
5
Istruzioni per l’installatore
2. Installazione e posa in opera
Rimuovere gli elementi ferma cestelli in polistirolo.
Sistemare l’apparecchio nel punto prescelto. La lavastoviglie può essere
fatta aderire con le fiancate o con lo schienale ai mobili o alle pareti. Se la
lavastoviglie viene installata in adiacenza ad una fonte di calore, si dovrà
interporre un pannello termoisolante al fine di prevenire surriscaldamenti
e malfunzionamenti. Per assicurare la stabilità, installare gli apparecchi ad
incasso inferiore o integrabili solamente sotto piani di lavoro continui,
avvitandoli ai mobili adiacenti o al piano di lavoro della cucina. Per
facilitare le operazioni di installazione, i tubi d’alimentazione e scarico
sono orientabili in tutte le direzioni; prestare attenzione che non vengano
piegati o strozzati e che non siano troppo in tensione. Assicurarsi di
stringere la ghiera di serraggio dopo avere orientato i tubi nella direzione
desiderata. Per il passaggio dei tubi e cavo di alimentazione è necessario
un foro di Ø minimo 8 cm. Prima di posizionare definitivamente la
lavastoviglie, aprire il rubinetto dell’acqua e verificare che non vi siano
perdite dalla connessione al rubinetto, dalla connessione alla lavastoviglie
e dal tubo.

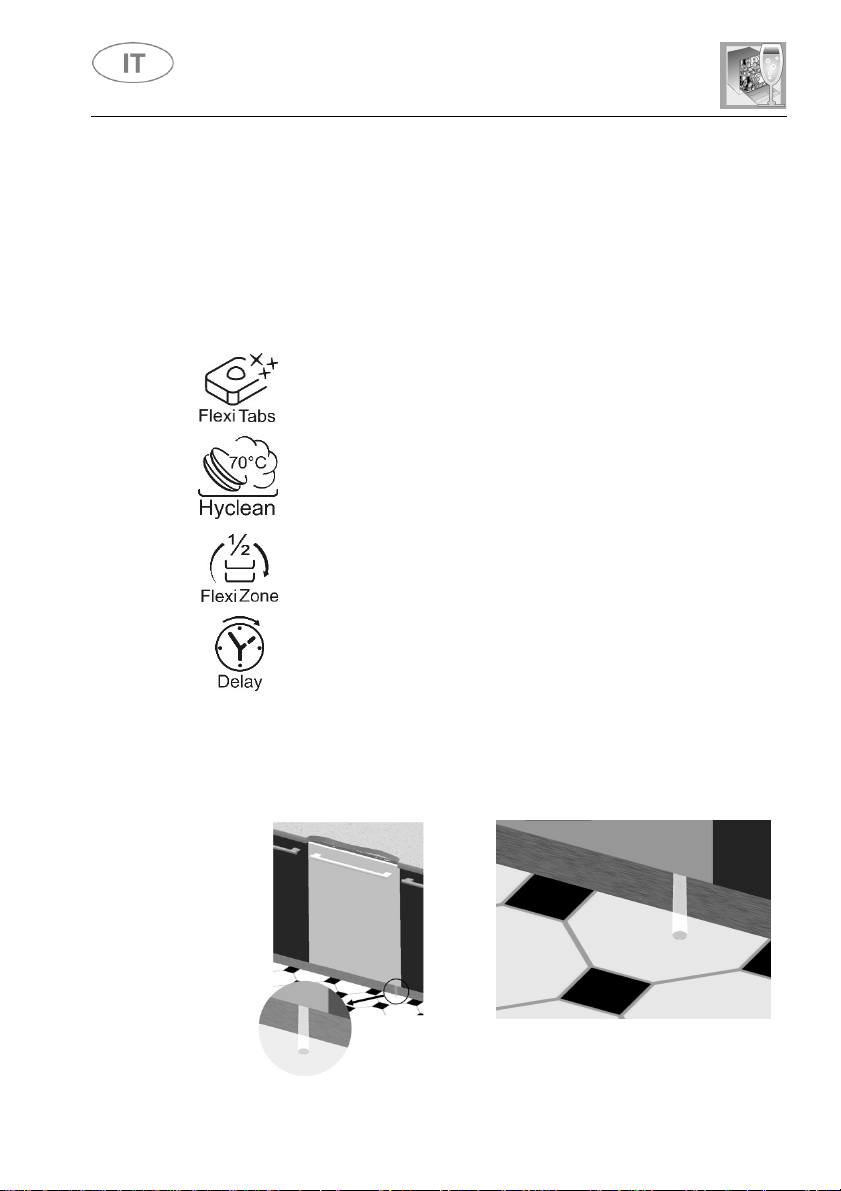

Livellare l’apparecchio al suolo tramite gli appositi piedini regolabili.
Questa operazione è indispensabile per assicurare il corretto
funzionamento della lavastoviglie.
Alcuni modelli sono provvisti di un solo piedino posteriore regolabile
tramite una vite posta in basso sulla parte anteriore dell’apparecchio.
E' assolutamente vietato incassare la lavastoviglie sotto un piano
cottura.
Non è inoltre consentito installare la lavastoviglie direttamente a
contatto con apparecchi diversi dai tradizionali elettrodomestici da
cucina ad incasso (es. caminetti, stufe…).
In caso di installazione della lavastoviglie in un vano adiacente ad un
altro/i elettrodomestico/i, dovranno essere rispettate scrupolosamente le
prescrizioni fornite dal costruttore dell’elettrodomestico stesso (distanze
minime, modalità di installazione, ecc.).
6
Istruzioni per l’installatore
COLLEGAMENTO ALLA PRESA D’ACQUA
che non superi i 60°C
Solo per modelli a posa libera
-E’ assolutamente vietato montare un piano cottura sopra lavastoviglie
a posa libera.
-Se l’apparecchio non si trova in una nicchia ed è quindi accessibile su un
lato, è necessario rivestire la parte della
cerniera porta per motivi di sicurezza (pericolo di lesioni). Le coperture
sono disponibili come accessorio presso i
rivenditori specializzati o il Servizio di Assistenza Tecnica.
-Per incassare la lavastoviglie è necessario acquistare l’apposito kit presso i
rivenditori autorizzati o il Servizio di Assistenza Tecnica.
2.1 Collegamento alla rete idrica
Prevenire i rischi di intasamento o danneggiamento: se la tubazione
dell’acqua è nuova o è rimasta a lungo inattiva, prima di procedere
all’allacciamento idrico, assicurarsi che l’acqua sia limpida e priva di
impurità per evitare danni all’apparecchio. Per l’allacciamento della
lavastoviglie alla rete idrica, utilizzare solamente tubi nuovi; tubi
vecchi o usati non devono essere riutilizzati.
Allacciare il tubo di alimentazione ad una presa d’acqua
fredda con bocca filettata ¾” gas, interponendo il filtro A in
dotazione. Assicurarsi di avvitare strettamente il tubo
con le mani e poi completare l’operazione stringendo
di circa ¼ di giro con una pinza.
Nei modelli dotati di ACQUASTOP il filtro è già presente
nella ghiera filettata.
È possibile alimentare la lavastoviglie con acqua
Alimentando l’apparecchio con acqua calda il tempo di lavaggio verrà
abbreviato di circa 20 minuti, ma la sua efficacia sarà però lievemente ridotta. Il
collegamento andrà effettuato alla presa domestica d’acqua calda con le stesse
modalità descritte per il collegamento alla presa d’acqua fredda.
.
7
COLLEGAMENTO AL TUBO DI SCARICO
30 e 100
Istruzioni per l’installatore
Inserire l’apposito tubo in una
conduttura di scarico con diametro
minimo di 4 cm; in alternativa,
appoggiarlo al lavandino utilizzando
il reggitubo in dotazione, ma avendo
cura di evitare strozzature o
eccessive curvature. È importante
evitare che il tubo possa sganciarsi
e cadere. A tal proposito il reggitubo
è dotato di un foro, grazie al quale è
possibile fissarlo con un laccio al
muro o al rubinetto.
L’estremità libera andrà collocata ad un’altezza compresa tra
cm
e non dovrà mai trovarsi immersa nell’acqua. In presenza di tubi di
prolunga disposti orizzontalmente, per un massimo di 3 m, posizionare il
tubo di scarico ad un’altezza max. di 85 cm dal suolo.
Grado di protezione contro l’umidità: IPX0
8
Istruzioni per l’installatore
NEL CASO
L'APPARECCHIO
NON
SIA PROVVISTO
SPINA
SOLO
DEL
2.2 Collegamento elettrico e avvertenze
VERIFICARE CHE I VALORI DI TENSIONE E FREQUENZA DI RETE
CORRISPONDANO A QUELLI RIPORTATI SULLA TARGA DI IDENTIFICAZIONE
DELL'APPARECCHIO POSTA SUL BORDO INTERNO DELLA PORTA.
LA SPINA ALL'ESTREMITÀ DEL CAVO DI ALIMENTAZIONE E LA RELATIVA
PRESA DOVRANNO ESSERE DELLO STESSO TIPO E CONFORMI ALLE
NORMATIVE SUGLI IMPIANTI ELETTRICI IN VIGORE.
LA SPINA DOVRÀ ESSERE ACCESSIBILE DOPO L'INSTALLAZIONE.
MAI STACCARE LA SPINA TIRANDONE IL CAVO.
DOPO LA SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE, ASSICURARSI CHE
LA STAFFA DI ANCORAGGIO DEL CAVO VENGA CORRETTAMENTE
FISSATA.
EVITARE L'UTILIZZO DI ADATTATORI O DERIVATORI IN QUANTO
POTREBBERO PROVOCARE SURRISCALDAMENTI O BRUCIATURE.
La sostituzione del cavo di alimentazione deve essere effettuata dal
costruttore o da un Centro Assistenza Autorizzato in modo da
prevenire qualsiasi rischio.
CAVO DI ALIMENTAZIONE:
PREVEDERE SULLA LINEA DI ALIMENTAZIONE DELL'APPARECCHIO UN
DISPOSITIVO DI INTERRUZIONE ONNIPOLARE, CON CATEGORIA DI
SOVRATENSIONE III, SITUATO IN POSIZIONE FACILMENTE RAGGIUNGIBILE.
IL COLLEGAMENTO ALLA RETE ELETTRICA DEVE ESSERE ESEGUITO
ESCLUSIVAMENTE DA UN TECNICO SPECIALIZZATO SEGUENDO LO
SCHEMA SOTTOSTANTE ED IN CONFORMITÀ ALLE LEGGI VIGENTI.
DI
MA
L = marrone
N = blu
= giallo-verde
9
SOLO
PER GRAN
BRETAGNA:
Sostituzione del fusibile
Istruzioni per l’installatore
Alcuni componenti sono sotto tensione anche quando il pulsante di
ACCENSIONE/SPEGNIMENTO si trova nella posizione di spento.
Prima di effettuare la manutenzione dell’apparecchio, staccare la
spina o togliere tensione tramite il dispositivo di interruzione a
parete.
Grado di protezione contro lo shock elettrico: I
QUESTO APPARECCHIO DEVE ESSERE COLLEGATO A TERRA.
Se la spina per il collegamento alla rete di
alimentazione è fornita con un fusibile BS
1363A 13A, per la sostituzione di
quest'ultimo utilizzarne uno approvato
A.S.T.A. di tipo BS 1362 e procedere come
segue:
1. Rimuovere il coperchio A e il fusibile B.
2. Inserire il nuovo fusibile dentro il
coperchio.
3. Riposizionare entrambi dentro la spina.
Dopo la sostituzione del fusibile riposizionare correttamente il
coperchio nella spina. In assenza del coperchio, la spina non dovrà
essere riutilizzata fino a quando non verrà installato un idoneo coperchio
di ricambio.
I ricambi idonei sono identificabili dal colore dell'alloggiamento del
coperchio o dalla scritta, posta sulla base della spina, che ne
descrive il colore.
I coperchi di ricambio sono disponibili presso i rivenditori locali di materiale
elettrico.
10
Istruzioni per l'utente
3. Descrizione dei comandi

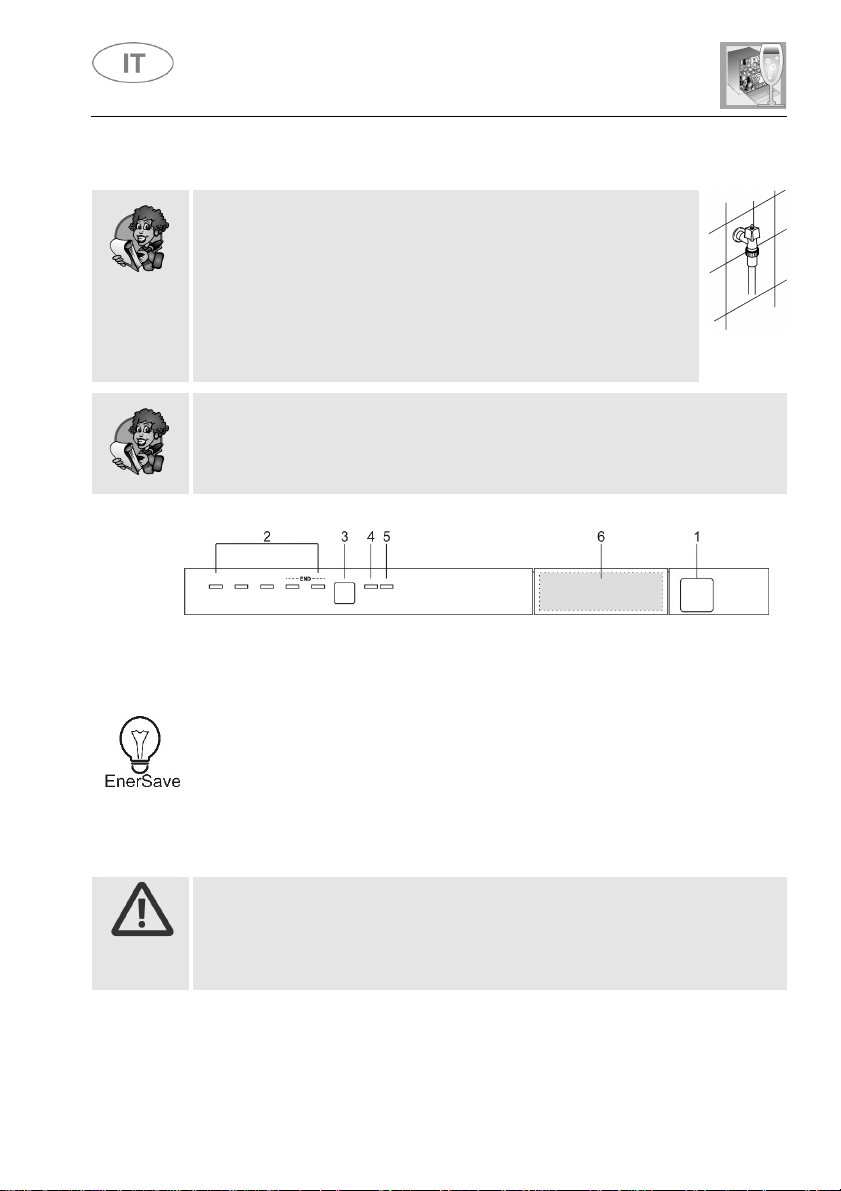

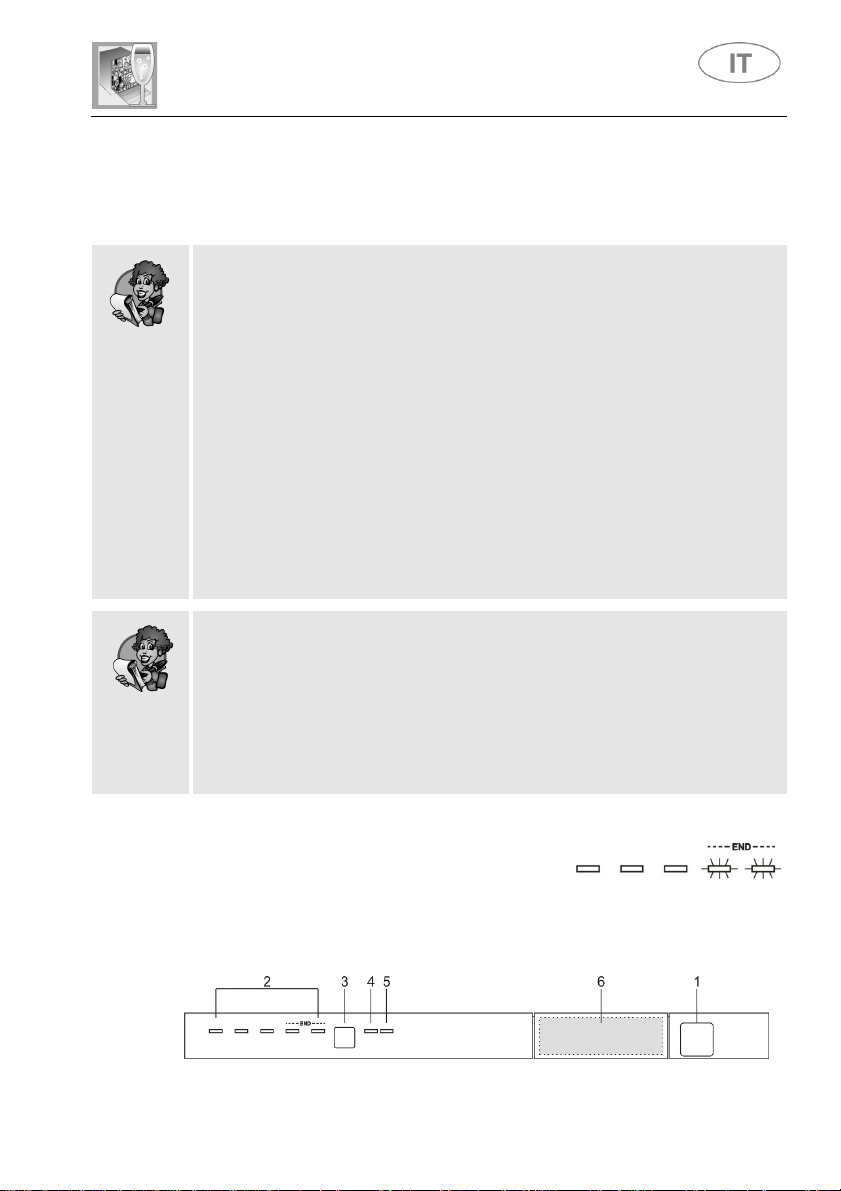

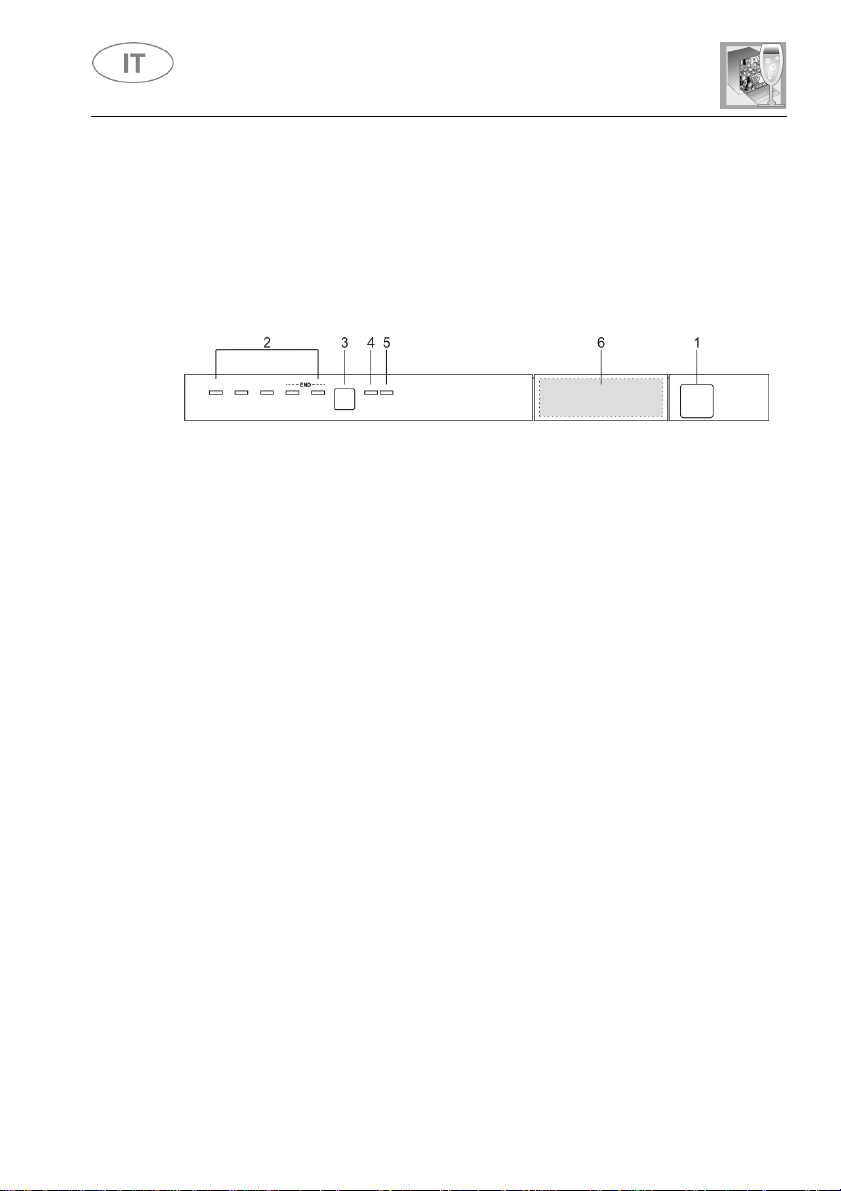

3.1 Il pannello superiore
Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello
superiore. Le operazioni di accensione, programmazione, spegnimento ecc.,
sono eseguibili solamente con la porta aperta.
Il pannello rappresentato è indicativo, a seconda del modello potrebbe
variare la forma di spie e pulsanti.
TASTO DI ACCENSIONE/SPEGNIMENTO
1
Premendo questo tasto si accende/spegne la lavastoviglie.
SPIE PROGRAMMA SELEZIONATO
La spia accesa indica il programma selezionato e la presenza di
2
eventuali guasti (Rimedi alle anomalie di funzionamento).
PULSANTE SELEZIONE PROGRAMMI
+ REGOLAZIONE DOLCIFICATORE
3
Consente la selezione del programma di lavaggio desiderato e la
regolazione del dolcificatore.
INDICATORE REGOLAZIONE DUREZZA ACQUA ATTIVATA
La spia lampeggiante indica che la macchina è in modalità
“regolazione durezza acqua”.
4
SPIA DI MANCANZA SALE (solo se presente il simbolo sotto la spia)
La spia accesa indica che manca sale rigenerante.
SPIA DI MANCANZA BRILLANTANTE (solo su alcuni modelli)
5
La spia accesa indica che la macchina è sprovvista di brillantante.

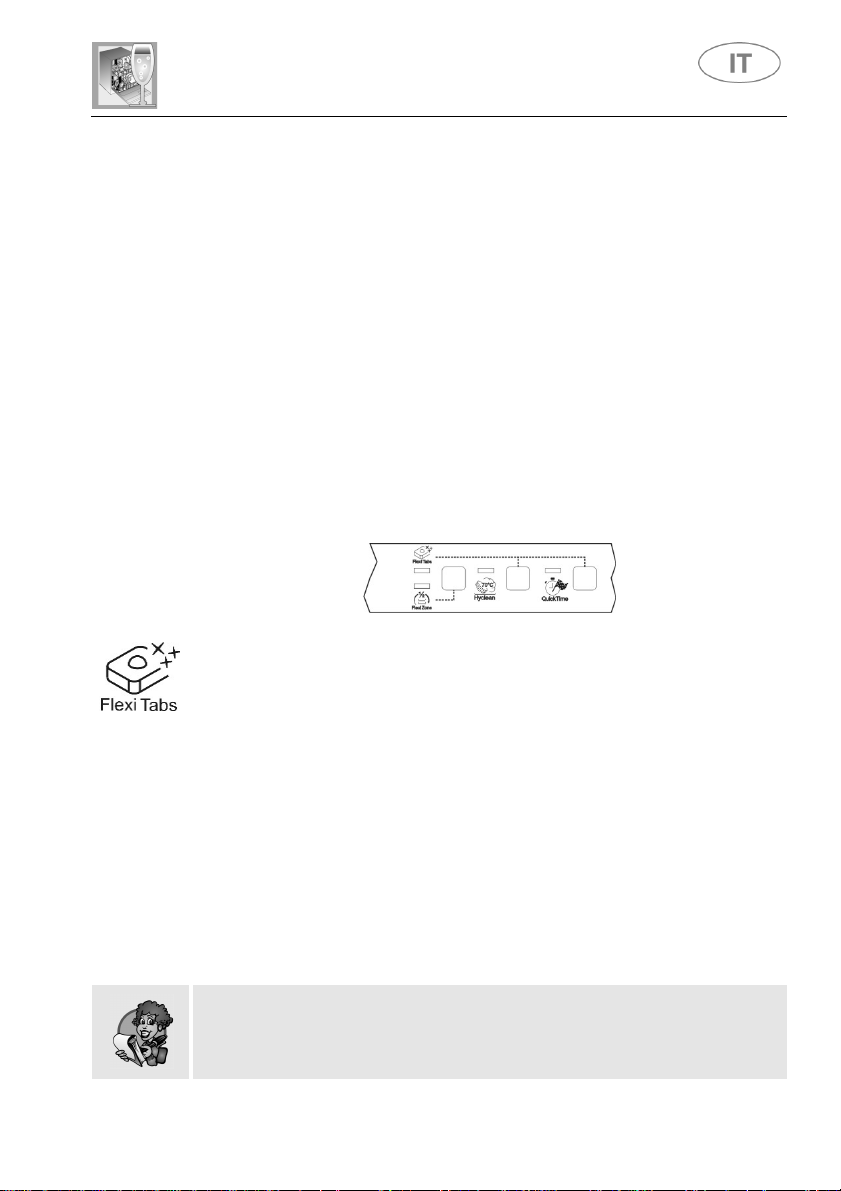

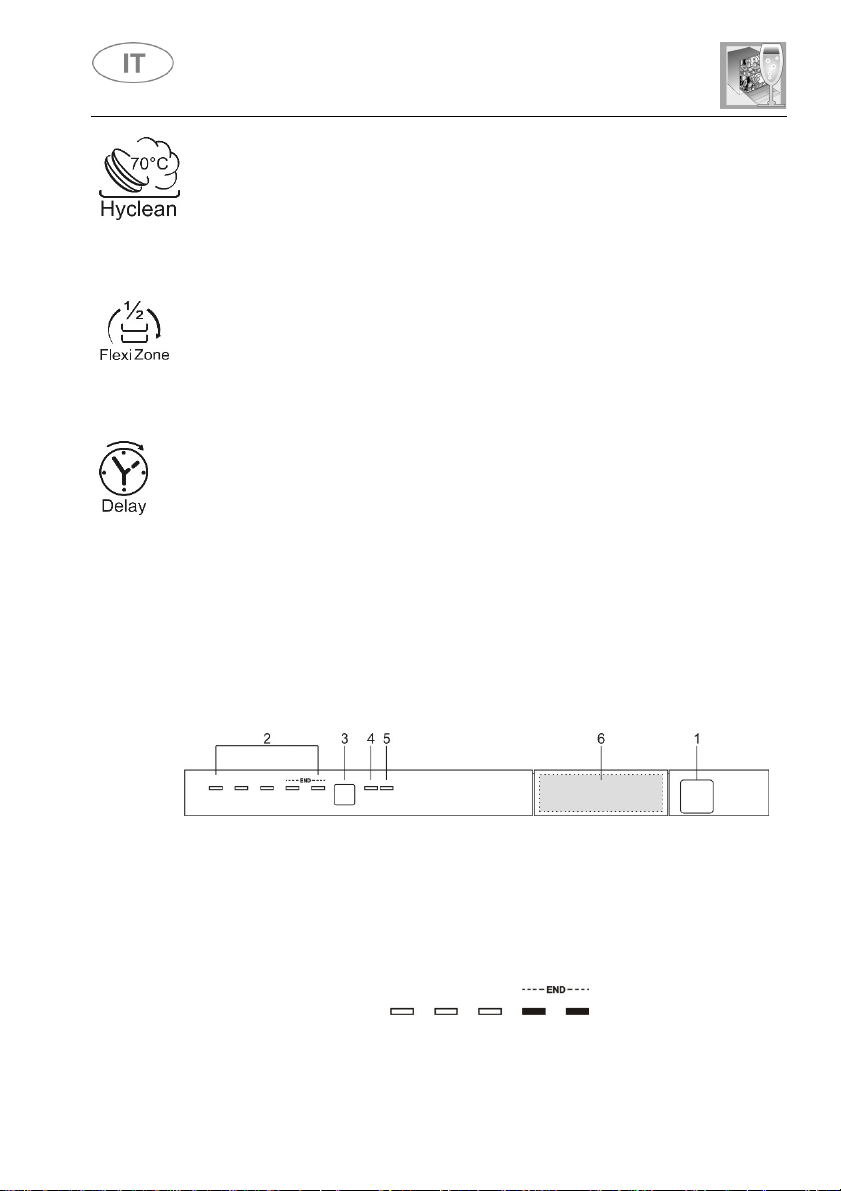

OPZIONI (presenti solo su alcuni modelli)
6
11
Loading...
