MANUALE D’USO

GUIDA ALL'USO DELLA LAVASTOVIGLIE E AI PROGRAMMI DI LAVAGGIO

Sommario

1. Descrizione dei comandi __________________________________ 2

2. Istruzioni d'uso ________________________________________ 15

3. Pulizia e manutenzione__________________________________ 30

4. Rimedi alle anomalie di funzionamento _____________________ 34

Vi ringraziamo per avere scelto questo nostro prodotto. Consigliamo di leggere attentamente tutte le istruzioni contenute in questo manuale per conoscere le condizioni più idonee per un corretto e sicuro utilizzo della vostra lavastoviglie. I singoli paragrafi sono proposti in modo da giungere passo dopo passo a conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente comprensibili e corredati da immagini dettagliate. Vengono dati utili consigli per l’utilizzo di cestelli, irroratori, contenitori, filtri, programmi di lavaggio e la corretta impostazione dei comandi. I consigli di pulizia qui indicati consentiranno di mantenere inalterate nel tempo le prestazioni della vostra lavastoviglie. Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte le domande che potranno sorgere in merito all'utilizzo della lavastoviglie.

ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione dell’apparecchio.

1. Descrizione dei comandi

1.1 Il pannello superiore

Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello superiore. Le operazioni di accensione, programmazione, spegnimento ecc., sono eseguibili solamente con la porta aperta.

Istruzioni per l'utente

Il pannello rappresentato è indicativo, a seconda del modello potrebbe variare la forma di spie e pulsanti.

TASTO DI ACCENSIONE/SPEGNIMENTO

Premendo questo tasto si accende/spegne la lavastoviglie.

SPIE PROGRAMMA SELEZIONATO

La spia accesa indica il programma selezionato e la presenza di

eventuali guasti

(Rimedi alle anomalie di funzionamento).

PULSANTE SELEZIONE PROGRAMMI

+ REGOLAZIONE DOLCIFICATORE



Consente la selezione del programma di lavaggio desiderato e la regolazione del dolcificatore.

INDICATORE REGOLAZIONE DUREZZA ACQUA ATTIVATA

La spia lampeggiante indica che la macchina è in modalità “regolazione durezza acqua”.

SPIA DI MANCANZA SALE La spia accesa indica che manca sale rigenerante.

SPIA DI MANCANZA BRILLANTANTE

La spia accesa indica che la macchina è sprovvista di brillantante.

PULSANTE RITARDO PROGRAMMA

Premendo questo pulsante è possibile ritardare l’inizio del

programma di lavaggio.

DISPLAY INFORMAZIONI (1 o 3 digit secondo i modelli)

OPZIONI (presenti solo su alcuni modelli)

Istruzioni per l'utente

Err

Informazioni

no Durata prevista

visualizzate

programma

no Tempo residuo

programma

1 – 9 ore Partenza ritardata 1 – 24 ore

Messaggio di errore

<< OPZIONI (8)>>

In questa zona, a seconda del modello, potranno essere presenti una o più delle seguenti opzioni, identificate dai relativi simboli e spiegate più avanti ai rispettivi paragrafi.

Non è possibile selezionare opzioni quando si esegue il programma ammollo. Tutte le opzioni tranne “Flexi Tabs” si disattivano al termine

del ciclo di lavaggio. Per disattivare l’opzione “Flexi Tabs” premere il relativo pulsante (la spia si spegne).

Istruzioni per l'utente

Flexi Tabs

Opzione indicata per i detergenti multi-funzione in pastiglie.

HYCLEAN

Aggiunge un risciacquo antibatterico finale al programma selezionato.

LAVAGGIO A MEZZO CARICO distribuito

Consente il lavaggio di poche stoviglie posizionate in entrambi i cesti.

RITARDO PROGRAMMA

Permette di impostare l’avvio del programma con un ritardo di 9,12,24 ore secondo i modelli.

ENERSAVE Opzione indicata per risparmiare energia.

Istruzioni per l'utente

TABELLA PROGRAMMI

IMPOSTAZIONE DEL PROGRAMMA DI LAVAGGIO ED ACCENSIONE

INDICATORE PROGRAMMA

IN CORSO

(solo su alcuni modelli)

Il manuale comprende la tabella programmi di più modelli. Per individuare la tabella relativa alla vostra lavastoviglie, confrontate i simboli programmi sopra la tabella con quelli presenti sul pannello comandi.

Dopo avere individuato il programma più idoneo in base alla tabella programmi:

• premere il tasto di ACCENSIONE/SPEGNIMENTO (1) e attendere l'accensione della SPIA PROGRAMMI (2);

• premere il pulsante di SELEZIONE PROGRAMMI (3) più volte fino all'accensione della spia corrispondente al programma desiderato;

• selezionare l’opzione desiderata (facoltativo, se opzioni presenti);

• chiudere la porta; dopo circa 2" inizierà il programma, durante lo

svolgimento del quale lampeggerà la relativa SPIA (segnalazione di programma in corso).

Durante lo svolgimento del programma una luce lampeggiante viene proiettata sul pavimento, sotto l’angolo destro della porta. Al termine del programma la luce si spegne, per ridurre i consumi di stand-by.

TABELLA PROGRAMMI

MINUTI

ACQUA

ENERGIA

Istruzioni per l'utente

SVOLGIMENTO

PROGRAMMA

Prelavaggio freddo

DURATA

(1)

CONSUMI

LITRI

15 3,5 0,02

PROGRAMMA

NUMERO

E SIMBOLO

1 AMMOLLO

STOVIGLIE E POSATE

Pentole e stoviglie in

CARICO

attesa di un

ulteriore lavaggio

2 RAPIDO

3 ECO (*)

EN 50242

AUTO 45-65

IEC/DIN***

5 SUPER

****

Stoviglie poco sporche

lavate subito dopo l’uso

Stoviglie normalmente

sporche, anche con

residui secchi

Pentole e stoviglie

normalmente sporche,

anche con residui secchi

Pentole e stoviglie molto

sporche, anche con

residui secchi.

Lavaggio a 38°C Risciacquo a 50°C

Prelavaggio freddo Lavaggio a 45°C Risciacquo a 55°C Asciugatura

Selezionando il programma “

il tipo di sporco adeguando così i parametri di lavaggio in

modo automatico. Il programma termina con una fase finale

Prelavaggio caldo Lavaggio a 70°C Risciacquo freddo (2) Risciacquo a 70°C Asciugatura

AUTO

” la lavastoviglie riconosce

di asciugatura.

155

6,5 0,70

** **

15,5 1,60

IMPORTANTE: leggere la tabella “NOTE E RIFERIMENTI” alle pagg. seguenti.

Se la porta della lavastoviglie è aperta, o chiusa non correttamente, il ciclo di lavaggio non si avvia.

KWh (1)

Istruzioni per l'utente

TABELLA PROGRAMMI

SVOLGIMENTO

PROGRAMMA

Prelavaggio freddo

DURATA

MINUTI

(1)

CONSUMI

ACQUA

LITRI

15 3,5 0,02

PROGRAMMA

NUMERO

E SIMBOLO

1 AMMOLLO

STOVIGLIE E POSATE

Pentole e stoviglie in

CARICO

attesa di un

ulteriore lavaggio

AUTO 45-65

IEC/DIN***

3 ECO (*)

EN 50242

MEZZO

CARICO

5 SUPER

****

Pentole e stoviglie

normalmente sporche,

anche con residui secchi

Stoviglie normalmente

sporche, anche con

residui secchi

Carico ridotto di stoviglie

normalmente sporche,

lavate subito dopo l’uso

Pentole e stoviglie molto

sporche, anche con

residui secchi.

Selezionando il programma “

il tipo di sporco adeguando così i parametri di lavaggio in

modo automatico. Il programma termina con una fase finale

Prelavaggio freddo Lavaggio a 45°C Risciacquo a 55°C Asciugatura

Lavaggio a 65°C Risciacquo freddo Risciacquo a 70°C Asciugatura

Prelavaggio caldo Lavaggio a 70°C Risciacquo freddo (2) Risciacquo a 70°C Asciugatura

AUTO

” la lavastoviglie riconosce

di asciugatura.

135

** **

11 1,20

15,5 1,60

IMPORTANTE: leggere la tabella “NOTE E RIFERIMENTI” alle pagg. seguenti.

Se la porta della lavastoviglie è aperta, o chiusa non correttamente, il ciclo di lavaggio non si avvia.

ENERGIA

KWh (1)

TABELLA PROGRAMMI

Istruzioni per l'utente

PROGRAMMA

NUMERO

E SIMBOLO

1 AMMOLLO

CARICO

STOVIGLIE E POSATE

Pentole e stoviglie in

attesa di un

SVOLGIMENTO

PROGRAMMA

Prelavaggio freddo

DURATA

MINUTI

(1)

15 3,5 0,02

CONSUMI

ACQUA

LITRI

ulteriore lavaggio

2 RAPIDO

3 ECO (*)

EN 50242

4 NORMALE

IEC/DIN***

5 SUPER

****

Stoviglie poco sporche

lavate subito dopo l’uso

Stoviglie normalmente

sporche, anche con

residui secchi

Pentole e stoviglie

normalmente sporche,

anche con residui secchi

Pentole e stoviglie molto

sporche, anche con

residui secchi.

Lavaggio a 38°C Risciacquo a 50°C

Prelavaggio freddo Lavaggio a 45°C Risciacquo a 65°C Asciugatura

Prelavaggio freddo Lavaggio a 65°C Risciacquo freddo Risciacquo a 70°C Asciugatura

Prelavaggio caldo Lavaggio a 70°C Risciacquo freddo (2) Risciacquo a 70°C Asciugatura

105

155

6,5 0,70

** **

13,5 1,35

15,5 1,60

IMPORTANTE: leggere la tabella “NOTE E RIFERIMENTI” alle pagg. seguenti.

Se la porta della lavastoviglie è aperta, o chiusa non correttamente, il ciclo di lavaggio non si avvia.

ENERGIA

KWh (1)

Istruzioni per l'utente

NOTE E RIFERIMENTI

solo

EN 50242

IEC/DIN.

ENERSAVE

essere

20g

distributore

Effettuare l'ammollo Le opzioni non sono utilizzabili con il programma ammollo.

con carico parziale.

L’opzione ENERSAVE non è utilizzabile con ammollo, ultraclean e tutti i programmi che non prevedono la fase di asciugatura finale.

Programma standard secondo la norma

. L’opzione

ENERSAVE deve essere selezionata.

** Vedere foglio a corredo

Programma di riferimento

***

selezionata. Programma di riferimento per i laboratori. Detersivo:

****

L’opzione

deve

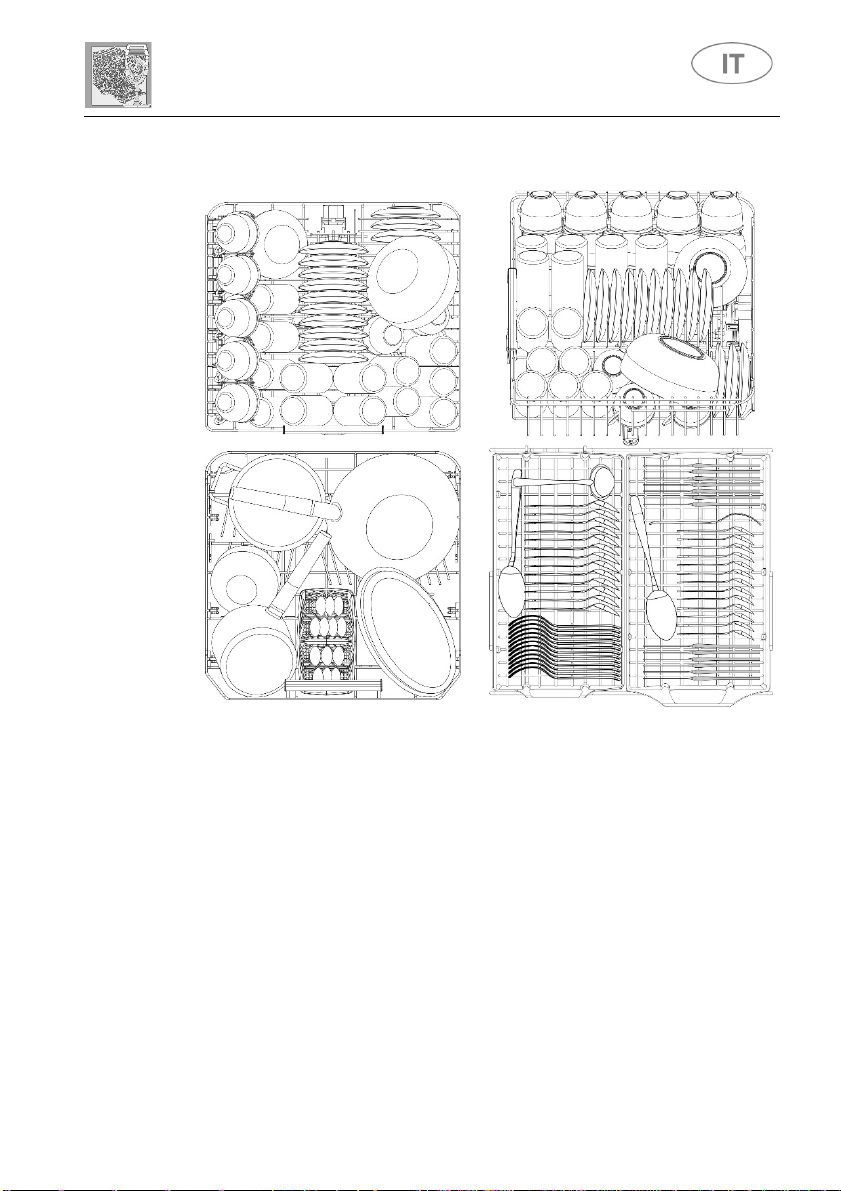

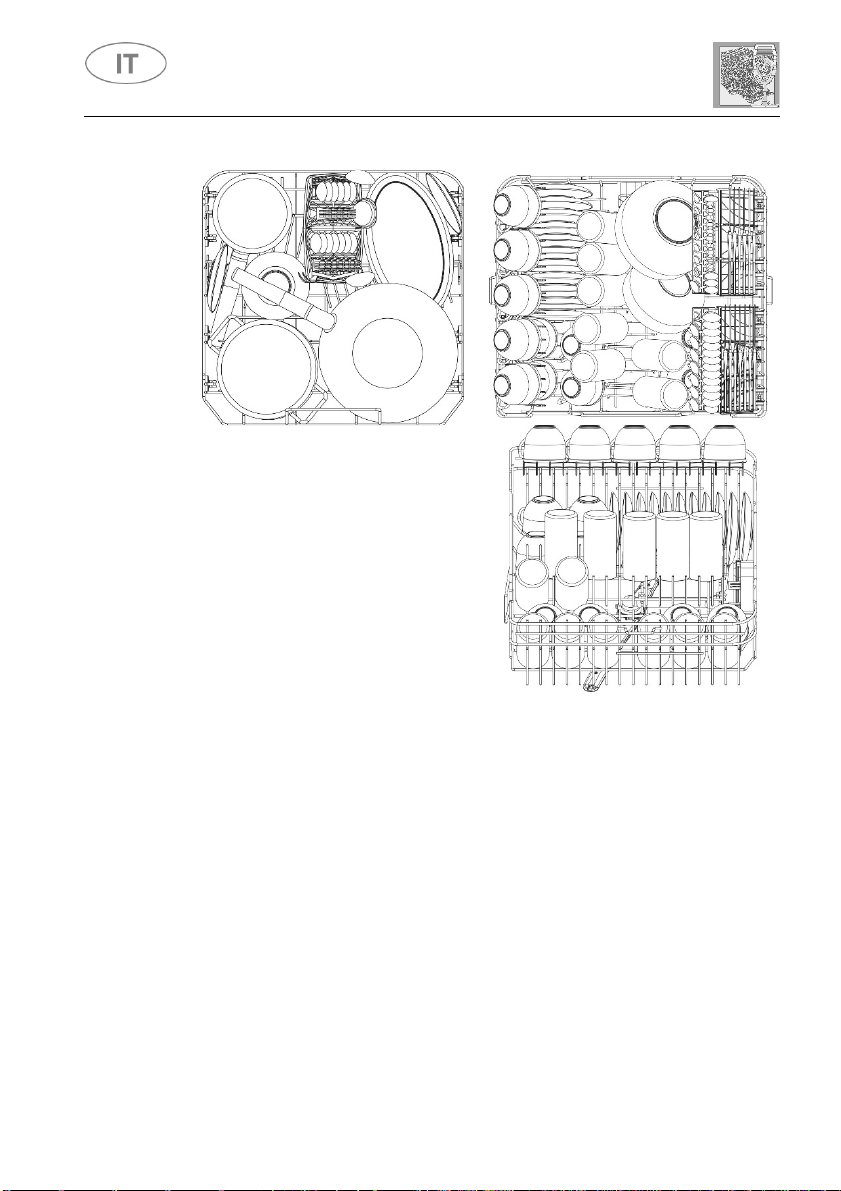

nel 10g sulla porta o pastiglia. Disposizione: vedere foto al paragrafo “uso dei cestelli”.

(1)

Consumo e durata dei programmi sono stati misurati in base a quanto previsto dalla norma EN 50242. I valori possono cambiare in funzione della temperatura dell’acqua in ingresso e ambiente, tipo e quantità delle stoviglie.

(2) 1 o 2 risciacqui freddi secondo il modello

RIFERIMENTI a ENERGY LABEL a corredo della lavastoviglie:

- Il consumo energetico annuo è basato su 280 cicli di lavaggio standard con acqua fredda e consumo dei modi a basso consumo energetico. Il consumo effettivo dipende dalla modalità di utilizzo dell’apparecchio.

- Il consumo di acqua è basato su 280 cicli di lavaggio standard. Il consumo effettivo dipende dalle modalità di utilizzo dell’apparecchio.

- Le informazioni sono riferite al programma STANDARD EN 50242 (indicato nella tabella programmi), il più efficace in termini di consumo combinato di energia e acqua. Il programma è indicato per stoviglie normalmente sporche.

- Classe di efficienza asciugatura determinata su una scala da “G” (efficienza minima a “A” (efficienza massima).

SELEZIONE OPZIONI

1.2 Programmi di lavaggio

Istruzioni per l'utente

Prima di avviare un programma di lavaggio verificare che:

• Il rubinetto dell'acqua sia aperto.

• Nel serbatoio del dolcificatore vi sia sale rigenerante.

• Nel distributore sia stata immessa la dose adeguata di

detersivo.

• I cestelli siano stati caricati correttamente.

• Gli irroratori ruotino liberamente e senza impedimenti.

• Lo sportello della lavastoviglie sia ben chiuso.

Le opzioni sono selezionabili premendo il pulsante dedicato, vicino al simbolo dell’opzione desiderata, la spia si accende a conferma dell’attivazione.

• Non è possibile selezionare opzioni quando si esegue il programma ammollo.

• Tutte le opzioni tranne “Flexi Tabs” si disattivano al termine del ciclo di lavaggio. Per disattivare l’opzione “Flexi Tabs” premere il relativo pulsante (la spia si spegne).

• Tutte le opzioni, compreso “Flexi Tabs” si disattivano quando si ANNULLA un programma iniziato.

OPZIONI SUPPLEMENTARI

Alcuni modelli sono equipaggiati di opzioni supplementari che vengono attivate premendo contemporaneamente due pulsanti. In questo caso, sulla grafica, un tratto unisce il simbolo dell’opzione supplementare e i due pulsanti da premere contemporaneamente per attivarla. (es. “Flexi Tabs” nell’immagine)
