ISTRUZIONI PER L’INSTALLATORE: sono destinate al tecnico
qualificato che deve eseguire l'installazione, la messa in servizio ed il
collaudo dell’apparecchio.

ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione
dei comandi e le corrette operazioni di pulizia e manutenzione
dell’apparecchio.

1

Avvertenze

1. Avvertenze per la sicurezza e l’uso

QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE
DELL’APPARECCHIO: OCCORRE CONSERVARLO SEMPRE INTEGRO
UNITAMENTE ALL'APPARECCHIO. PRIMA DELL'UTILIZZO CONSIGLIAMO
UNA ATTENTA LETTURA DI TUTTE LE INDICAZIONI CONTENUTE IN
QUESTO MANUALE. L'INSTALLAZIONE DOVRÀ ESSERE ESEGUITA DA
PERSONALE QUALIFICATO E NEL RISPETTO DELLE NORME VIGENTI.
QUESTO APPARECCHIO È PREVISTO PER UN IMPIEGO DI TIPO
DOMESTICO, ED È CONFORME ALLE DIRETTIVE 73/23 CEE, 89/336
(COMPRESA 92/31 E 93/68) ATTUALMENTE IN VIGORE, COMPRESA LA
PREVENZIONE ED ELIMINAZIONE DEI RADIODISTURBI. L'APPARECCHIO È
COSTRUITO PER SVOLGERE LA SEGUENTE FUNZIONE: LAVAGGIO E
ASCIUGATURA DI STOVIGLIE; OGNI ALTRO USO VA CONSIDERATO
IMPROPRIO. IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER
UTILIZZI DIVERSI DA QUELLI INDICATI.

LA TARGA DI IDENTIFICAZIONE, CON I DATI TECNICI, IL NUMERO DI
MATRICOLA E LA MARCATURA È VISIBILMENTE POSIZIONATA SUL BORDO
INTERNO DELLO SPORTELLO. LA TARGHETTA SUL BORDO INTERNO
DELLO SPORTELLO NON DEVE MAI ESSERE RIMOSSA.

NON LASCIARE I RESIDUI DELL'IMBALLO INCUSTODITI NELL'AMBIENTE
DOMESTICO. SEPARARE I VARI MATERIALI DI SCARTO PROVENIENTI
DALL’IMBALLO E CONSEGNARLI AL PIÙ VICINO CENTRO DI RACCOLTA
DIFFERENZIATA.

E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ
PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.

IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' PER EVENTUALI
DANNI A PERSONE O COSE DERIVANTI DAL MANCATO COLLEGAMENTO
O DA COLLEGAMENTO DIFETTOSO DELLA LINEA DI TERRA.

QUALORA L’APPARECCHIO VENISSE INSTALLATO SU PAVIMENTI
RICOPERTI, OCCORRE PRESTARE ATTENZIONE CHE LE APERTURE
NELLA PARTE INFERIORE NON SIANO OSTRUITE.

AL TERMINE DI OGNI UTILIZZO, SPEGNERE LA LAVASTOVIGLIE PER

EVITARE DISPERSIONE DI ENERGIA ELETTRICA.

2

Avvertenze

IN CASO DI FUNZIONAMENTO ANOMALO DISINSERIRE LA LAVASTOVIGLIE

L'APPARECCHIO DISMESSO DEVE ESSERE RESO INUTILIZZABILE.
TAGLIARE IL CAVO DI ALIMENTAZIONE DOPO AVER STACCATO LA SPINA
DALLA PRESA DI CORRENTE. RENDERE INNOCUE QUELLE PARTI CHE
POSSONO COSTITUIRE PERICOLO PER I BAMBINI (SERRATURE, PORTE,
ECC.).

QUESTO APPARECCHIO È CONTRASSEGNATO IN CONFORMITÀ ALLA
DIRETTIVA EUROPEA 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC
EQUIPMENT (WEEE).
ASSICURANDOSI CHE QUESTO PRODOTTO SIA SMALTITO IN MODO
CORRETTO, L'UTENTE CONTRIBUISCE A PREVENIRE LE POTENZIALI
CONSEGUENZE NEGATIVE PER L'AMBIENTE E LA SALUTE.

IL SIMBOLO SUL PRODOTTO O SULLA DOCUMENTAZIONE DI
ACCOMPAGNAMENTO INDICA CHE QUESTO PRODOTTO NON DEVE
ESSERE TRATTATO COME RIFIUTO DOMESTICO MA DEVE ESSERE
CONSEGNATO PRESSO L'IDONEO PUNTO DI RACCOLTA PER IL
RICICLAGGIO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE.
DISFARSENE SEGUENDO LE NORMATIVE LOCALI PER LO SMALTIMENTO
DEI RIFIUTI. PER ULTERIORI INFORMAZIONI SUL TRATTAMENTO,
RECUPERO E RICICLAGGIO DI QUESTO PRODOTTO, CONTATTARE
L'IDONEO UFFICIO LOCALE, IL SERVIZIO DI RACCOLTA DEI RIFIUTI
DOMESTICI O IL NEGOZIO PRESSO IL QUALE IL PRODOTTO È STATO
ACQUISTATO.

DALLA RETE ELETTRICA E CHIUDERE IL RUBINETTO DELL'ACQUA.

NON UTILIZZARE APPARECCHI DANNEGGIATI DAL TRASPORTO! IN CASO
DI DUBBIO CONSULTARE IL PROPRIO RIVENDITORE. L'APPARECCHIO VA
INSTALLATO E COLLEGATO IN BASE ALLE ISTRUZIONI FORNITE DAL
COSTRUTTORE O DA PERSONALE QUALIFICATO.

LA LAVASTOVIGLIE DEVE ESSERE UTILIZZATA DA PERSONE ADULTE.
L’UTILIZZO DA PARTE DI PERSONE CON RIDOTTE CAPACITÀ FISICHE E/O
MENTALI È AMMESSO SOLAMENTE SOTTO LA SUPERVISIONE DI UN
RESPONSABILE PER LA LORO SICUREZZA.
TENERE LONTANI I BAMBINI DAI DETERSIVI E DAI MATERIALI
COMPONENTI L’IMBALLO (SCCHETTI IN PLASTICA, POLISTIROLO, ECC.),
NON PERMETTERE LORO DI AVVICINARSI ALLA LAVASTOVIGLIE E DI
GIOCARE CON LA STESSA, ALL’INTERNO POTREBBERO RIMANERE
RESIDUI DI DETERSIVO CHE POSSONO CAUSARE DANNI IRREPARABILI
AGLI OCCHI, ALLA BOCCA ED ALLA GOLA, PROVOCANDO ANCHE IL
SOFFOCAMENTO.

NON INTRODURRE SOLVENTI COME ALCOL O TREMENTINA CHE
POTREBBERO PROVOCARE L’ESPLOSIONE.

NON INTRODURRE STOVIGLIE SPORCHE DI CENERE, CERA, VERNICI.

3

Avvertenze

Il costruttore declina ogni responsabilità per danni subiti da persone e cose,
causati dall’inosservanza delle suddette prescrizioni o derivanti dalla
manomissione anche di una singola parte dell’apparecchio e dall'utilizzo di
ricambi non originali.

APPOGGIARSI O SEDERSI SULLA PORTA APERTA DELLA LAVASTOVIGLIE
PUÒ CAUSARNE IL RIBALTAMENTO, CON CONSEGUENTE PERICOLO PER
LE PERSONE.
NON LASCIARE LA PORTA DELLA LAVASTOVIGLIE APERTA IN QUANTO VI
SI POTREBBE INCIAMPARE.

NON BERE L'ACQUA RESIDUA EVENTUALMENTE PRESENTE NELLE
STOVIGLIE O NELLA LAVASTOVIGLIE AL TERMINE DEL PROGRAMMA DI
LAVAGGIO E PRIMA DELL'ASCIUGATURA.

I COLTELLI E GLI ALTRI UTENSILI DA CUCINA AVENTI DELLE PUNTE
TAGLIENTI DEVONO ESSERE COLLOCATI NEL CESTELLO CON LE PUNTE
RIVOLTE VERSO IL BASSO O POSTI IN MODO ORIZZONTALE NEL CESTO
SUPERIORE, FACENDO ATTENZIONE A NON FERIRSI E CHE NON
SPORGANO DAL CESTELLO.

MODELLI PROVVISTI DI ACQUASTOP

L'ACQUASTOP È UN DISPOSITIVO CHE IMPEDISCE L'ALLAGAMENTO IN
CASO DI PERDITE D'ACQUA. DOPO L'INTERVENTO DELL'ACQUASTOP
OCCORRE INTERPELLARE UN TECNICO QUALIFICATO PER INDIVIDUARE
E RIPARARE IL GUASTO.
NEI MODELLI DOTATI DI ACQUASTOP IL TUBO DI ALIMENTAZIONE ACQUA
CONTIENE UN'ELETTROVALVOLA. NON TAGLIARE IL TUBO E NON
LASCIAR CADERE L'ELETTROVALVOLA IN ACQUA. IN CASO DI
DANNEGGIAMENTO DEL TUBO DI ALIMENTAZIONE ACQUA, DISINSERIRE
L'APPARECCHIO DALLA RETE IDRICA ED ELETTRICA.

SUBITO DOPO L’INSTALLAZIONE EFFETTUARE UN BREVE COLLAUDO
DELL'APPARECCHIO SEGUENDO LE ISTRUZIONI PIÙ AVANTI RIPORTATE.
IN CASO DI MANCATO FUNZIONAMENTO, SCOLLEGARE L’APPARECCHIO
DALLA RETE ELETTRICA ED INTERPELLARE IL PIÙ VICINO CENTRO DI
ASSISTENZA TECNICA. NON TENTARE DI RIPARARE L'APPARECCHIO.

LA LAVASTOVIGLIE RISPONDE A TUTTI I REQUISITI IMPOSTI DALLE
NORME DI SICUREZZA VIGENTI E RIGUARDANTI LE APPARECCHIATURE
ELETTRICHE. EVENTUALI CONTROLLI TECNICI ANDRANNO EFFETTUATI
SOLTANTO DA PERSONALE SPECIALIZZATO E AUTORIZZATO: LE

RIPARAZIONI ESEGUITE DA PERSONALE NON AUTORIZZATO, OLTRE A
COMPORTARE IL DECADIMENTO DELLA GARANZIA, POSSONO
DIVENTARE FONTE DI PERICOLO PER L'UTENTE.

4

Istruzioni per l’installatore

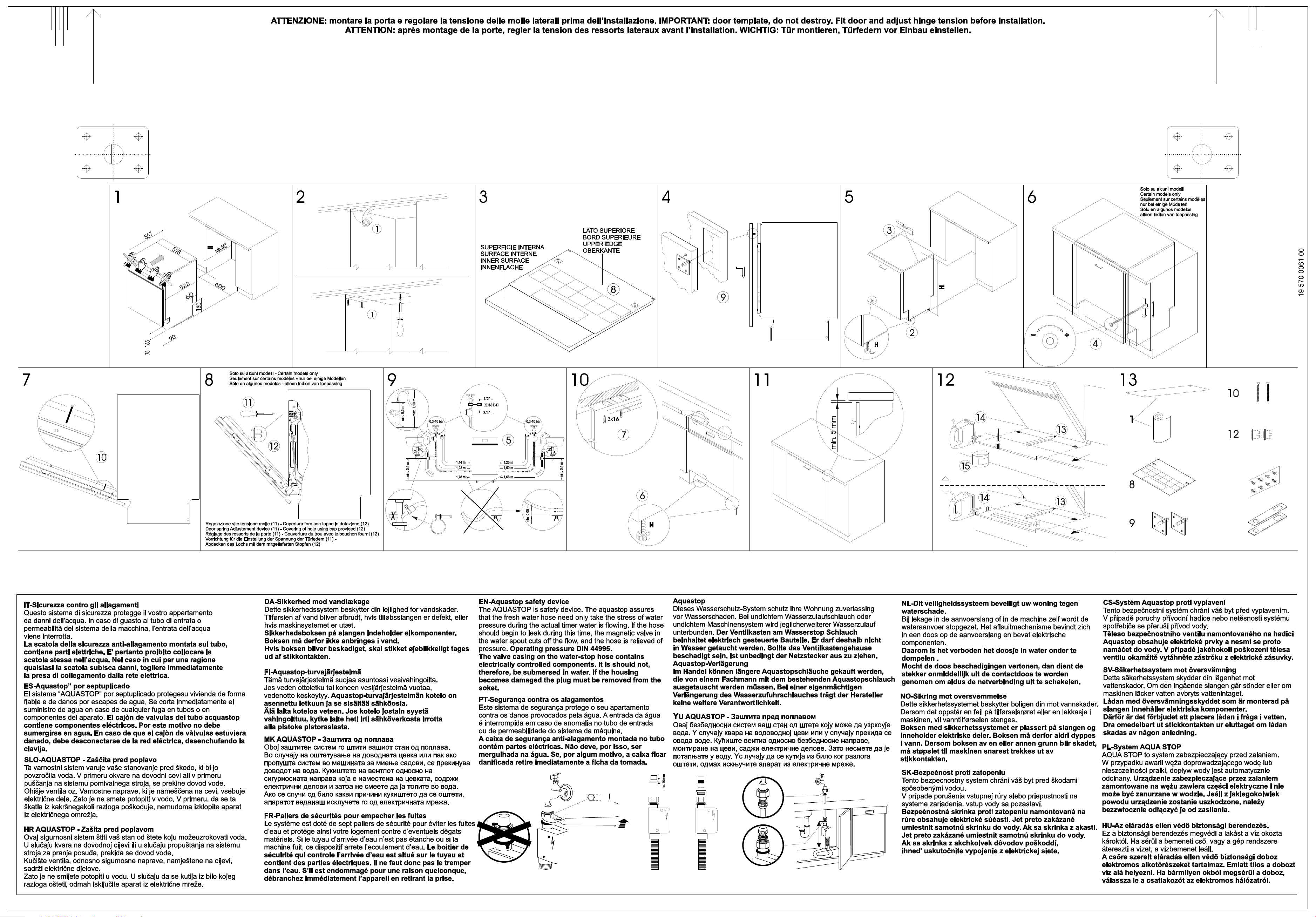

2. Installazione e posa in opera

Rimuovere gli elementi ferma cestelli in polistirolo.
Sistemare l’apparecchio nel punto prescelto. La lavastoviglie può essere
fatta aderire con le fiancate o con lo schienale ai mobili o al le pareti. Se
la lavastoviglie viene installata in adiacenza ad una fonte di calore, si
dovrà interporre un pannello termoisolante al fine di prevenire
surriscaldamenti e malfunzionamenti. Per assicurare la stabilità,
installare gli apparecchi ad incasso inferiore o integrabili s olamente sotto
piani di lavoro continui, avvitandoli ai mobili adiacenti o al piano di lavoro
della cucina. Per facilitare le operazioni di installazione, i tubi
d’alimentazione e scarico sono orientabili in tutte le direzioni; prestare
attenzione che non vengano piegati o strozzati e che non siano troppo in
tensione. Assicurarsi di stringere la ghiera di serraggio dopo avere
orientato i tubi nella direzione desiderata. Per il passaggio dei tubi e
cavo di alimentazione è necessario un foro di Ø minimo 8 cm.

Livellare l’apparecchio al suolo tramite gli appositi piedini regolabili.
Questa operazione è indispensabile per assicurare il corretto
funzionamento della lavastoviglie.

E' assolutamente vietato incassare la lavastoviglie sotto un piano
cottura in vetroceramica.

E' possibile incassare la lavastoviglie sotto un pian o cottura tradizionale
a patto che il piano di lavoro della c ucina sia continuo, e che la stessa
lavastoviglie ed il piano siano montati e fissati correttamente, in
maniera da non poter causare nessuna situazione di pericolo.

In caso di installazione della lavastoviglie in un vano adiacente ad un
altro/i elettrodomestico/i, dovranno essere rispettate scrupolosamente le
prescrizioni fornite dal costruttore dell’elettrodomestico stesso (distan ze
minime, modalità di installazione, ecc.).

Alcuni modelli sono provvisti di un solo piedino posteriore regolabile
tramite una vite posta in basso sulla parte anteriore dell’apparecchio.

2.1 Collegamento alla rete idrica

Prevenire i rischi di intasamento o danneggiamento: se la tubazion e

dell’acqua è nuova o è rimasta a lungo inattiva, prima di procedere
all’allacciamento idrico, assicurarsi che l’acqua sia limpida e priva di
impurità per evitare danni all’apparecchio. Per l’allacciamento della

lavastoviglie alla rete idrica, utilizzare solamente tubi nuovi; tubi
vecchi o usati non devono essere riutilizzati.

5

Istruzioni per l’installatore

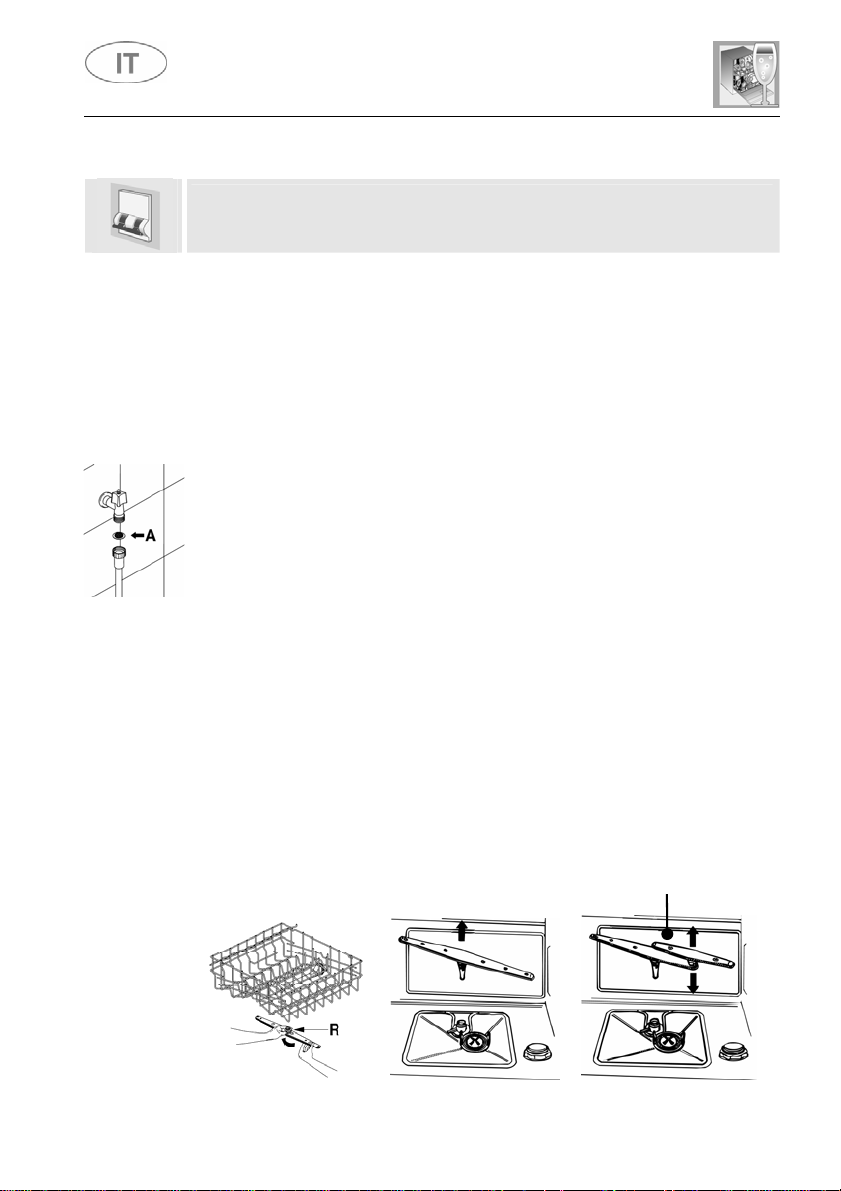

COLLEGAMENTO ALLA PRESA D’ACQUA

Allacciare il tubo di alimentazione ad una presa d’acqua
fredda con bocca filettata ¾” gas, interponendo il filtro A in
dotazione. Assicurarsi di avvitare strettamente il tubo

con le mani e poi completare l’operazione stringendo
di circa ¼ di giro con una pinza.

Nei modelli dotati di ACQUASTOP il filtro è già
presente nella ghiera filettata.

È possibile alimentare la lavastoviglie con acqua che non superi i 60°C.
Alimentando l’apparecchio con acqua calda il tempo di lavaggio verrà
abbreviato di circa 20 minuti, ma la sua efficacia sarà però lievemente ridotta. Il
collegamento andrà effettuato alla presa domestica d’acqua calda con le
stesse modalità descritte per il collegamento alla presa d’acqua fredda.

COLLEGAMENTO AL TUBO DI SCARICO

Inserire l’apposito tubo in una
conduttura di scarico con dia metro
minimo di 4 cm; in alternativa,
appoggiarlo al lavandino
utilizzando il reggitubo in
dotazione, ma avendo cura di
evitare strozzature o eccessive
curvature. È importante evitare che
il tubo possa sganciarsi e cadere.
A tal proposito il reggitu bo è dotato
di un foro, grazie al quale è
possibile fissarlo con un laccio al
muro o al rubinetto.

L’estremità libera andrà collocata ad un’alt ezza compresa tra 30 e 100
cm e non dovrà mai trovarsi immersa nell’acqua. In presen za di tubi di
prolunga disposti orizzontalmente, per un massimo di 3 m, posizionare il
tubo di scarico ad un’altezza max. di 85 cm dal suolo.

6

Istruzioni per l’installatore

2.2 Collegamento elettrico e avvertenze

VERIFICARE CHE I VALORI DI TENSIONE E FREQUENZA DI RETE
CORRISPONDANO A QUELLI RIPORTATI SULLA TARGA DI IDENTIFICAZIONE
DELL'APPARECCHIO POSTA SUL BORDO INTERNO DELLA PORTA.

LA SPINA ALL'ESTREMITÀ DEL CAVO DI ALIMENTAZIONE E LA RELATIVA
PRESA DOVRANNO ESSERE DELLO STESSO TIPO E CONFORMI ALLE
NORMATIVE SUGLI IMPIANTI ELETTRICI IN VIGORE.

LA SPINA DOVRÀ ESSERE ACCESSIBILE DOPO L'INSTALLAZIONE.

MAI STACCARE LA SPINA TIRANDONE IL CAVO.
IN CASO DI DANNEGGIAMENTO DEL CAVO DI ALIMENTAZIONE OCC ORRE

FARLO SOSTITUIRE DAL COSTRUTTORE O DA UN CENTRO ASSISTENZA
AUTORIZZATO.

EVITARE L'UTILIZZO DI ADATTATORI O DERIVATORI IN QUANTO
POTREBBERO PROVOCARE SURRISCALDAMENTI O BRUCIATURE.

NEL CASO L'APPARECCHIO NON SIA PROVVISTO DI SPINA MA SOLO DEL
CAVO DI ALIMENTAZIONE:

PREVEDERE SULLA LINEA DI ALIMENTAZIONE DELL'APPARECCHIO UN
DISPOSITIVO DI INTERRUZIONE ONNIPOLARE, CON DISTANZA DI
APERTURA TRA I CONTATTI UGUALE O SUPERIORE A 3.5MM, SITUATO IN
POSIZIONE FACILMENTE RAGGIUNGIBILE.

IL COLLEGAMENTO ALLA RETE ELETTRICA DEVE ESSERE ESEGUITO
ESCLUSIVAMENTE DA UN TECNICO SPECIALIZZATO SEGUENDO LO
SCHEMA SOTTOSTANTE ED IN CONFORMITÀ ALLE LEGGI VIGENTI.

L = marrone
N = blu

= giallo-verde

La sostituzione del cavo di alimentazione deve essere effettuata dal
costruttore o da un Centro Assistenza Autorizzato in modo da
prevenire qualsiasi rischio.

7

Istruzioni per l’installatore

SOLO PER GRAN BRETAGNA:

QUESTO APPARECCHIO DEVE ESSERE COLLEGATO A TERRA.

Sostituzione del fusibile

Se la spina per il collegamento alla rete di
alimentazione è fornita con un fusibile
BS 1363A 13A, per la sostituzione di
quest'ultimo utilizzarne uno approvato
A.S.T.A. di tipo BS 1362 e procedere come
segue:

1. Rimuovere il coperc hio A e il fusibile B.

2. Inserire il nuovo fusibile dentro il

coperchio.

3. Riposizionar e entrambi dentro la spina.

Dopo la sostituzione del fusibile riposizionare correttamente il
coperchio nella spina. In assenza del coperchio, la spina non dovrà
essere riutilizzata fino a quando non verrà installato un idoneo

coperchio di ricambio.

I ricambi idonei sono identificabili dal colore dell'alloggiamento del
coperchio o dalla scritta, posta sulla base della spina, che ne
descrive il colore.

I coperchi di ricambio sono disponibili presso i rivenditori locali di
materiale elettrico.

8

Istruzioni per l'utente

3. Descrizione dei comandi

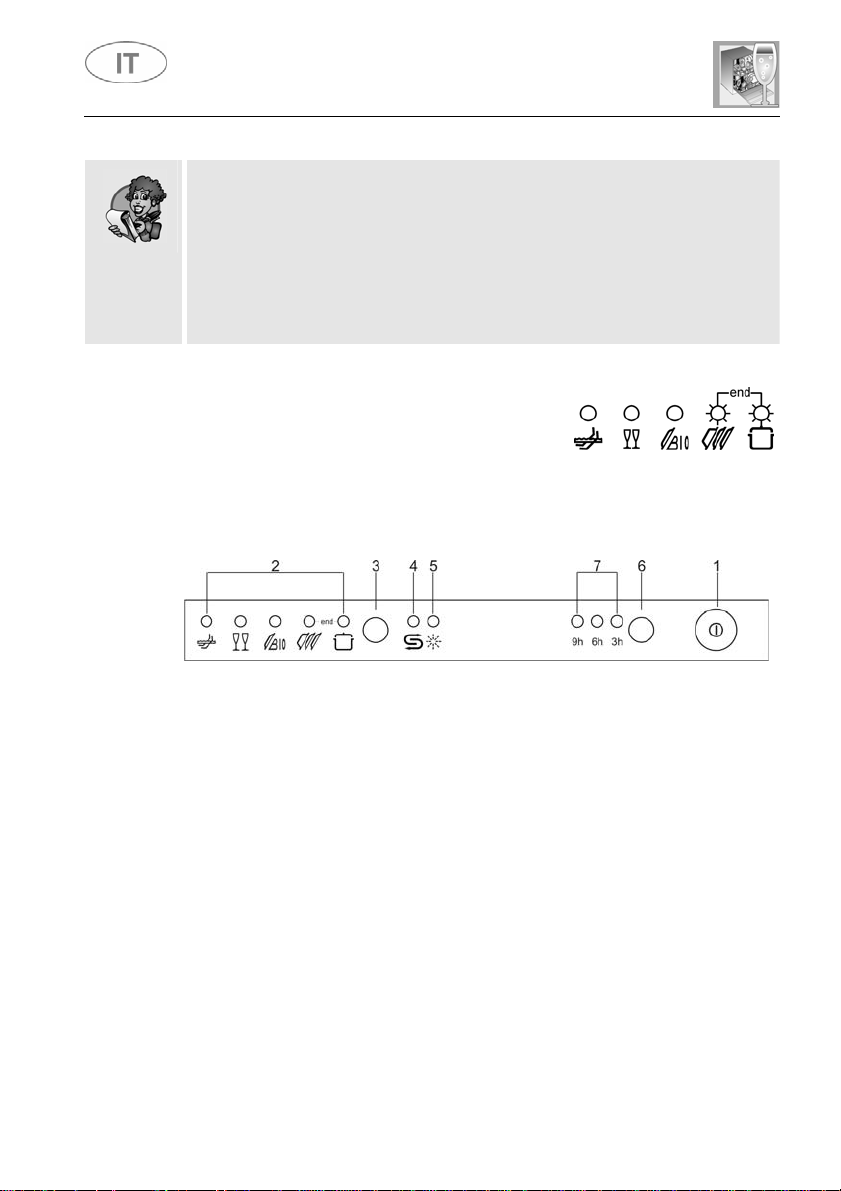

3.1 Il pannello superiore

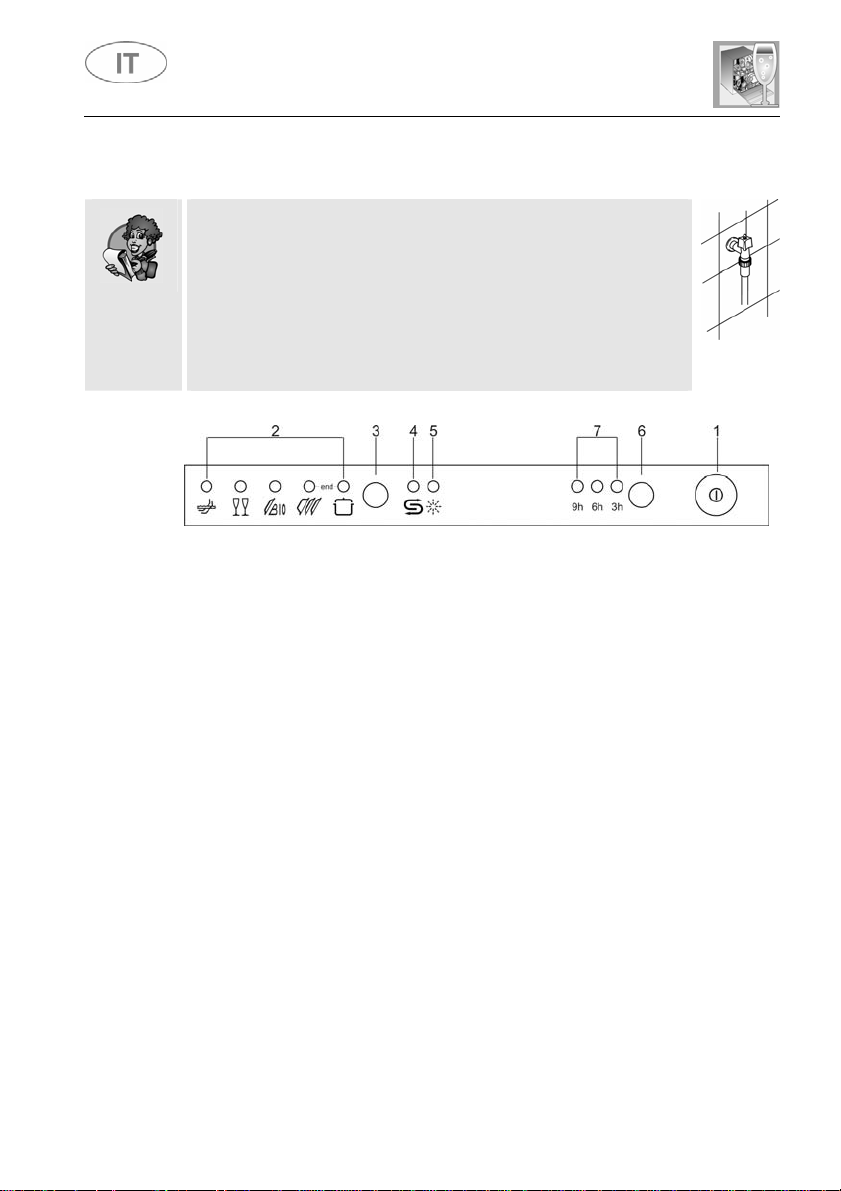

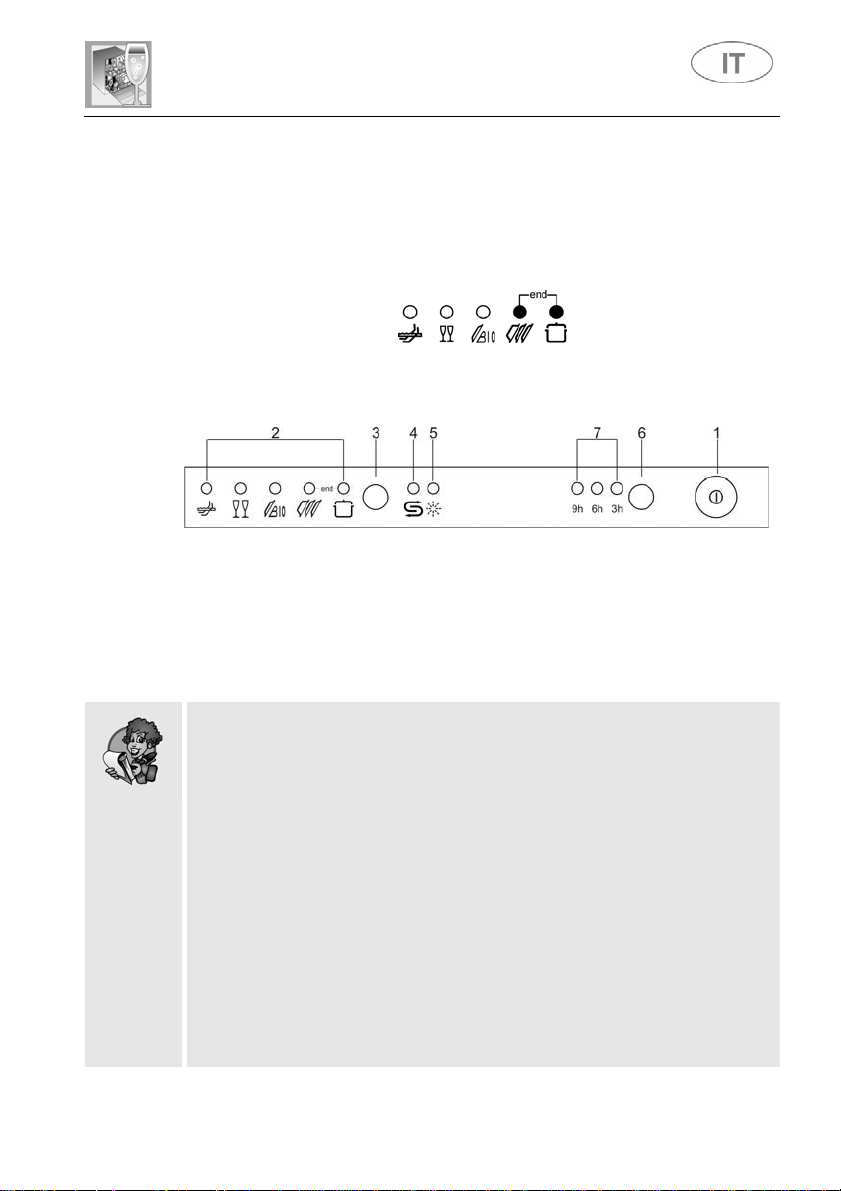

Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello
superiore. Le operazioni di accensione, programmazione, spegnimento ecc.,
sono eseguibili solamente con la porta aperta.

TASTO DI ACCENSIONE/SPEGNIMENTO

1

Premendo questo tasto si pone la macchina sotto tensione.

SPIE PROGRAMMA SELEZIONATO

2

La spia accesa indica il programma selezionato e la presenza di
eventuali guasti (Rimedi alle anomalie di funzionamento).

PULSANTE SELEZIONE PROGRAMMI

3

Premendo questo pulsante in sequenza è possibile s elezionare il
programma desiderato.

SPIA DI MANCANZA SALE (solo su alcun i mode lli)

4

La spia accesa indica che la macchina è sprovvista di sale.
SPIA DI MANCANZA BRILLANTANTE (solo su alcuni modelli)

5

La spia accesa indica che la macchina è sprovvista di brillantante.

PULSANTE PARTENZA RITARDATA (solo su alcuni modelli)

6

Premendo questo pulsante in sequenza è possibile ritardar e l’inizio
del programma di 3, 6 oppure 9 ore.

SPIE PARTENZA RITARDATA (solo su alcuni modelli)

7

L’accensione indica che è stata impostata la partenz a ritard ata di 3,
6, 9 ore.

9

Istruzioni per l'utente

IMPOSTAZIONE DEL PROGRAMMA DI LAVAGGIO ED ACCENSIONE

Per selezionare il programma più idoneo alle stoviglie da lavare fare
affidamento alla tabella riportata qui di seguito, che individua il tipo di
lavaggio più adatto anche in funzione della natura delle stoviglie ed al
grado di sporco.

Una volta che, tramite la tabella proposta, si è indiv iduato il programma
di lavaggio più idoneo:

• premere il tasto di ACCENSIONE/SPEGNIMENTO (1) e attendere
l'accensione della SPIA PROGRAMMI (2);

• premere il pulsante di SELEZ IONE PROGRAMMI (3) più volte fino
all'accensione della spia corrispondente al programma desiderato;

• chiudere la porta; dopo circa 2" inizierà il programma, durante lo
svolgimento del quale lampeggerà la relativa SPIA (segnalazione di
programma in corso).

10

Istruzioni per l'utente

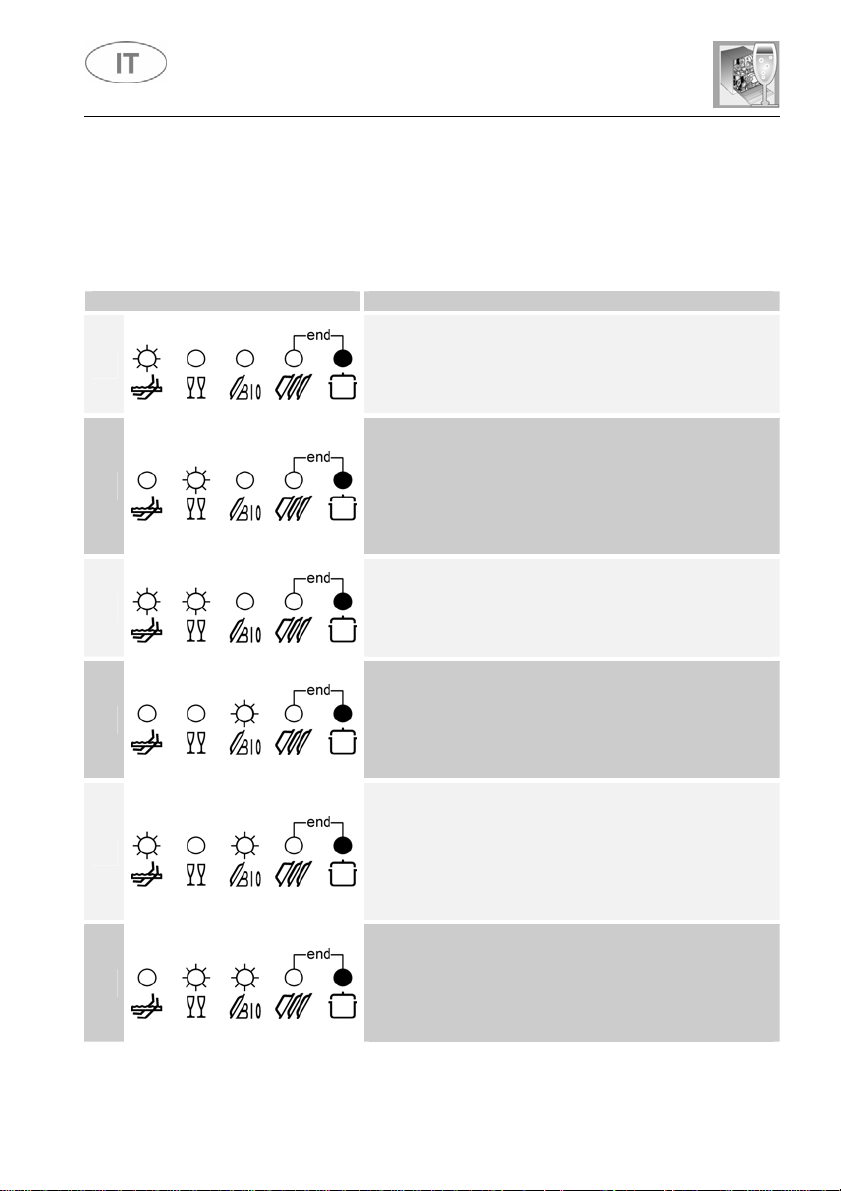

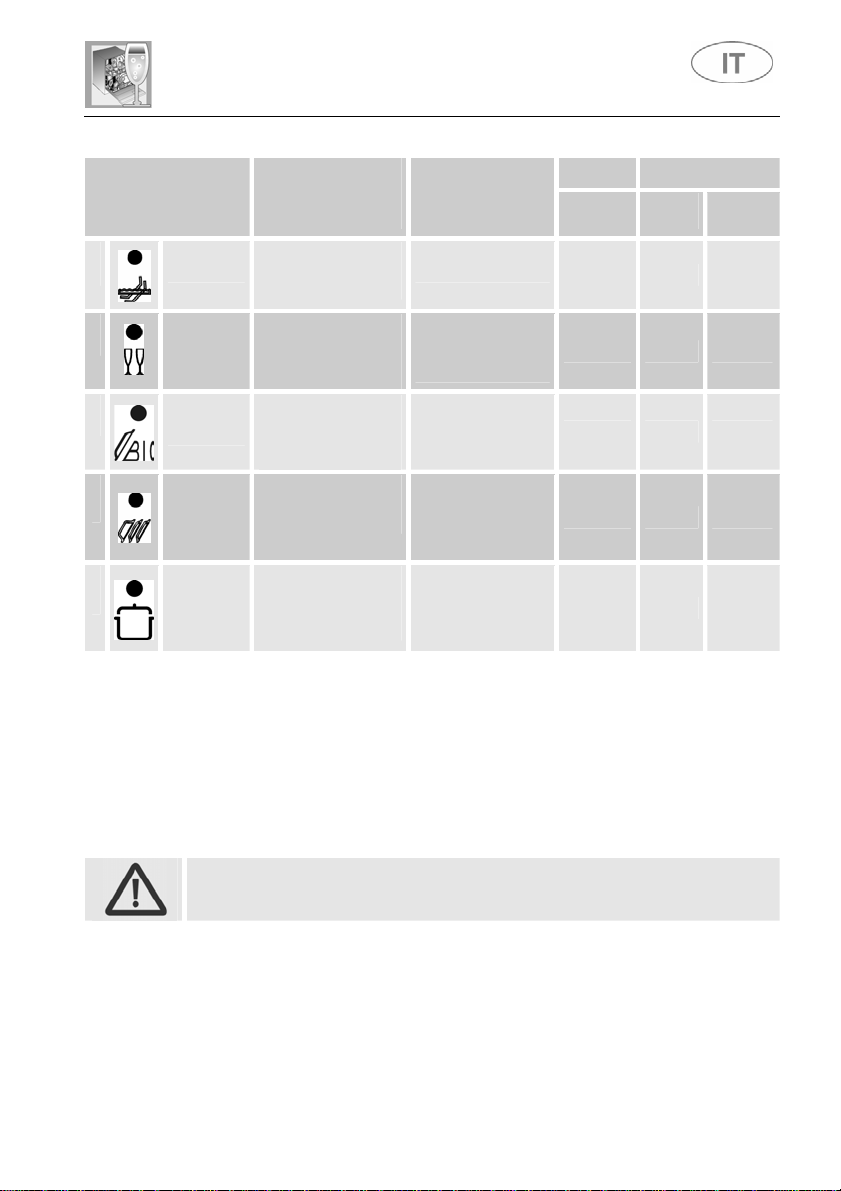

PROGRAMMA

NUMERO E SIMBOLO

1

2

3

4

5

Effettuare l'ammollo solo con carico parziale.
L’opzione PARTENZA RITAR DATA (6) non è utilizzabile con il programma ammollo.
(*) Programma di riferimento secondo la norma EN 50242 .
(**) Vedere etichetta energia.

(1) Consumo medio considerando la regolazione del dolcificatore sul livello 2.

AMMOLLO

LEGGERO

BIO (*)

EN 50242

NORMALE

SUPER

Pentole e stoviglie in

Lavaggio immediato

Lavaggio immediato

stoviglie con sporco

con sporco normale

CARICO

STOVIGLIE E

POSATE

attesa di un

ulteriore lavaggio

dopo l'uso

per stoviglie

poco sporche

dopo l'uso per

normale

Stoviglie

Pentole e stoviglie

molto sporche

(ad eccezione dei

pezzi delicati)

SVOLGIMENTO

PROGRAMMA

Prelavaggio freddo

Lavaggio a 45°C
Risciacquo freddo
Risciacquo a 68°C
Asciugatura

Prelavaggio freddo
Lavaggio a 50°C
Risciacquo a 64°C
Asciugatura

Prelavaggio freddo
Lavaggio a 65°C
Risciacquo freddo
Risciacquo a 68°C
Asciugatura

Prelavaggio a 45°C
Lavaggio a 70°C
2 risciacqui a freddo
Risciacquo a 70°C
Asciugatura

DURATA

MINUTI

180' (**) (**)

120' 17 1,30

140' 20 1,72

ACQUA

(2)

LITRI (1)

15' 6 0,03

80' 12 1,00

CONSUMI

ENERGIA

KWh (2)

(2) La durata del ciclo ed il consumo di energia possono cambiare in funzione della
temperatura di acqua e ambiente, del tipo e quan tità dell e stoviglie .

Se lo sportello della lavastoviglie non è stato chiuso o lo è in modo no n
corretto, non verrà avviato il ciclo di lavaggio.

11

Istruzioni per l'utente

3.2 Programmi di lavaggio

Prima di avviare un programma di lavaggio verificare che:

• Il rubinetto dell'acqua sia aperto.

• Nel serbatoio del dolcificatore vi sia sale rigenerante.

• Nel distributore sia stata immessa la dose adeguata di

detersivo.

• I cestelli siano stati caricati correttamente.

• Gli irroratori ruotino liberamente e senza impedimenti.

• Lo sportello della lavastoviglie sia ben chiuso.

RITARDO DEL PROGRAMMA (presente solamente su alcuni modelli)

(disponibile in tutti i programmi escluso l'ammollo)

É possibile ritardare l'inizio del programma di 3, 6, oppure 9 ore.
In questo modo potrete far funzionare la lavastoviglie nella fascia oraria a
voi più congeniale.
Dopo aver impostato il programma desiderato, premere il pulsante
PARTENZA RITARDATA (6) per selezionare il ritardo opportuno. La
corrispondente spia PARTENZA RITARDATA (7) si illumina.
Nel caso vogliate uscire dalla procedura senza impostare la partenza
ritardata, premere il pulsante in sequenza sino a quando le tre spie sono
spente.
Alla fine del ciclo la procedura si esclude automaticamente, pertanto se
desiderato, per il programma successivo sarà necessario impostarla
nuovamente.

12

Istruzioni per l'utente

CANCELLAZIONE DEL PROGRAMMA IN CORSO

• Per annullare il programma in corso è necessario, dopo aver aperto
la porta, premere e tenere premuto per alcuni secondi il pulsante di
SELEZIONE PROGRAMMI (3) fino all'accensione contemporanea
delle spie dei programmi nr. 4 e 5 (contrassegnate da "end").

• Richiudere la porta.

• Dopo circa 1 minuto la macchina si porta a fine ciclo.

MODIFICA DEL PROGRAMMA

Per modificare un programma in corso è sufficiente aprire la porta e
selezionare il nuovo programma. Chiudendo nuovamente la porta la
lavastoviglie esegue automaticamente il nuovo programma.

PER RISPARMIARE ENERGIA! … E RISPETTARE L'AMBIENTE

• Cercare di utilizzare la lavastoviglie sempre a pieno carico.

• Non lavare le stoviglie in acqua co rrente .

• Utilizzare il programma di lavaggio più idoneo per ogni tipo di carico.

• Non effettuare risciacqui preliminari.

• Se disponibile, allacciare la lavastoviglie ad un impianto d'acqua calda

fino a 60°C.

PER RIDURRE I CONSUMI DI DETERSIVO! … E RISPETTARE
L'AMBIENTE

I fosfati presenti nel detersivo per la vastoviglie costituiscono un pr oblema
dal punto di vista ecologico. Per evitare un eccessivo consumo di
detersivo, ma anche di energia elettrica, è consigliab ile:

• differenziare le stoviglie più delicate da quelle più resistenti ai
detersivi aggressivi e alle alte temperature;

• non versare il detersivo direttamente sulle stoviglie.

13

Istruzioni per l'utente

Nel caso in cui fosse necessario aprire la porta durante la fase di
lavaggio, il programma verrà interrotto, la relativa spia continuerà a
lampeggiare ed un segnale acustico avviserà che il ciclo non è
terminato. Sarà necessario attendere circa 1 minuto prima di chiudere la
porta per fare ripartire il programma. Alla chiusura della porta il
programma riprenderà dal punto in cui era stato interrotto. E' opportuno
compiere questa ooperazione solamente se necessario, perché
potrebbe provocare irregolarità nello svoglimento del progra mma.

SPEGNIMENTO

Alla fine del programma la lavastoviglie
emette un breve segnale acustico ed inoltre
le spie dei programmi nr. 4 e 5
(contrassegnate da "end") lampeggiano.

Lo spegnimento della macchina si ottie ne aprendo la porta e premendo il
pulsante di ACCENSIONE/SPEGNIMENTO (1).

14

ESTRAZIONE DELLE STOVIGLIE

Al termine del programma di lavaggio attendere almeno 20 minuti prima
di estrarre le stoviglie, in modo da lasciare che esse s i raffreddino. Per
evitare che eventuali gocce d'acqua rimaste nel cestello superiore
possano cadere sulle stoviglie ancora presenti nel cestello inferiore, è

consigliabile vuotare prima il cestello inferiore e poi quello superiore.

Istruzioni per l'utente

4. Istruzioni d'uso

Dopo aver installato correttamente la lavastoviglie, predisporl a affinché
possa entrare in funzione eseguendo le seguenti operazioni:

• Regolare il dolcificatore dell’acqua;

• Introdurre sale rigenerante;

• Introdurre brillantante e detersivo.

4.1 Uso del dolcificatore dell'acqua

La quantità di calcare contenuto
nell'acqua (indice di durezza dell'acqua) è
responsabile delle macchie biancastre
sulle stoviglie asciutte, le quali, con l'andar
del tempo, tendono a diventare opache.
La lavastoviglie è equipaggiata con un
dolcificatore automatico che, utilizzando

SALE

sale rigenerante specifico, sottrae
all'acqua le sostanze indurenti.
La lavastoviglie esce dalla fabbrica con
l'indice di durezza predisposto sul livello
3 (durezza media 41-60°dF – 24-31°dH).

Utilizzando acqua di durezza media il caricamento con nuo vo sale andr à
effettuato circa ogni 20 lavaggi. Il serbatoio del dolcificatore ha una
capacità di circa 1.7 Kg di sale in grani. Il serbatoio è situato sul fondo
della lavastoviglie. Dopo aver estratto il cestello inferiore, svitare il tappo

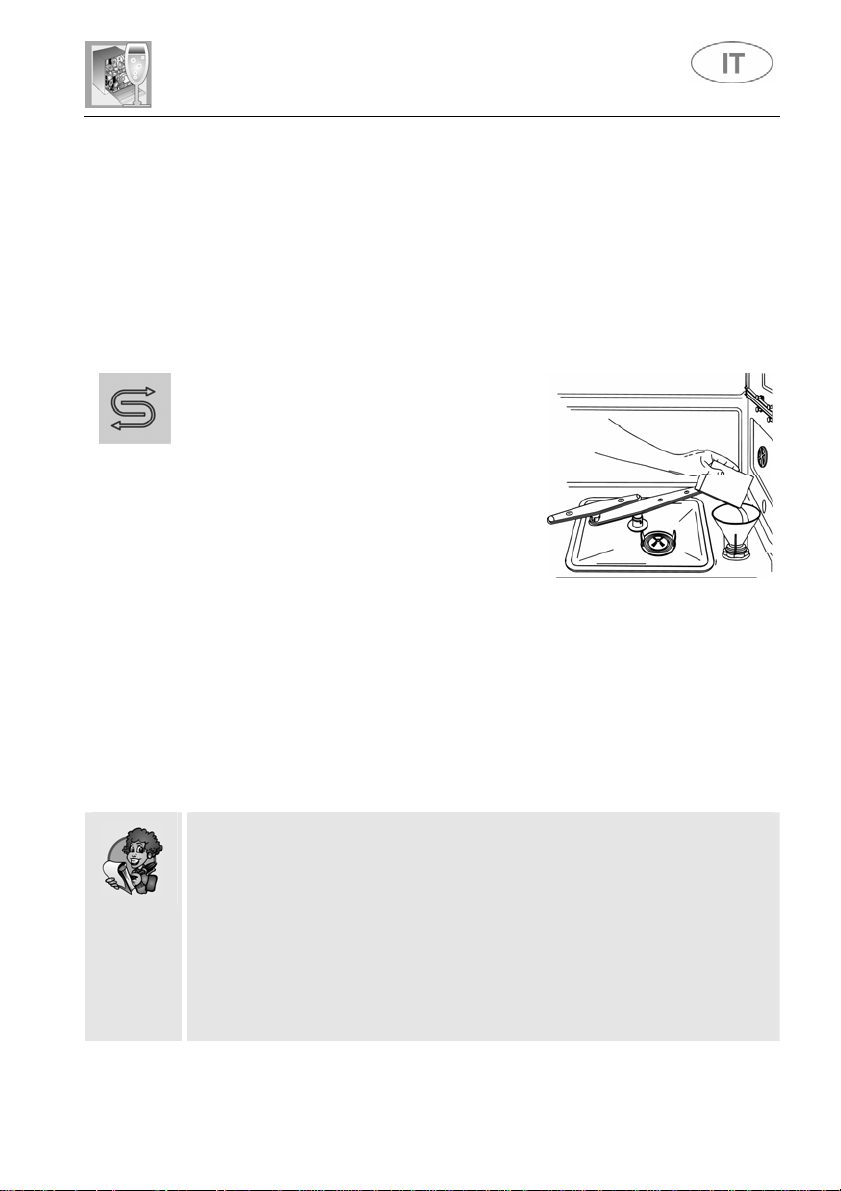

del serbatoio ruotandolo in senso antiorario e versare il sale usando
l'imbuto in dotazione alla lavastoviglie. Prima di riavvitare il tappo
rimuovere gli eventuali residui di sale in prossimità dell'apertura.

• Al primo uso della lavastoviglie, oltre al sale, occorre introdurre nel
serbatoio anche un litro d'acqua.

• Dopo ogni riempimento del serbatoio, assicurarsi che il tappo
venga richiuso con cura. La miscela d'acqua e deters ivo non deve

penetrare nel serbatoio del sale, poiché ciò comprometterebbe il
funzionamento dell'impianto di rigenerazione. In questo caso la
garanzia non sarebbe più valida.

• Utilizzare solamente sale rigenerante per lavastoviglie do mestiche.
Se si adopera sale in pastiglie non riempire completamente il
serbatoio.

15

Istruzioni per l'utente

• Non utilizzare sale alimentare, perché contiene sostanze non
solubili, che con l'andar del tempo possono compromettere
l'impianto di decalcificazione.

• Quando necessario, eseguire l'operazione di caricamento del sale
prima di avviare il programma di lavaggio; in tal modo la
soluzione salina in esubero verrà subito rimossa dall'acqua; una
permanenza prolungata d'acqua salata all'interno della vasca di
lavaggio può provocare fenomeni di corrosione.

Fare attenzione a non confondere le confezioni di sale con quelle di
detersivo: l'introduzione di detersivo nel serbatoio del sale danneggia il

dolcificatore.

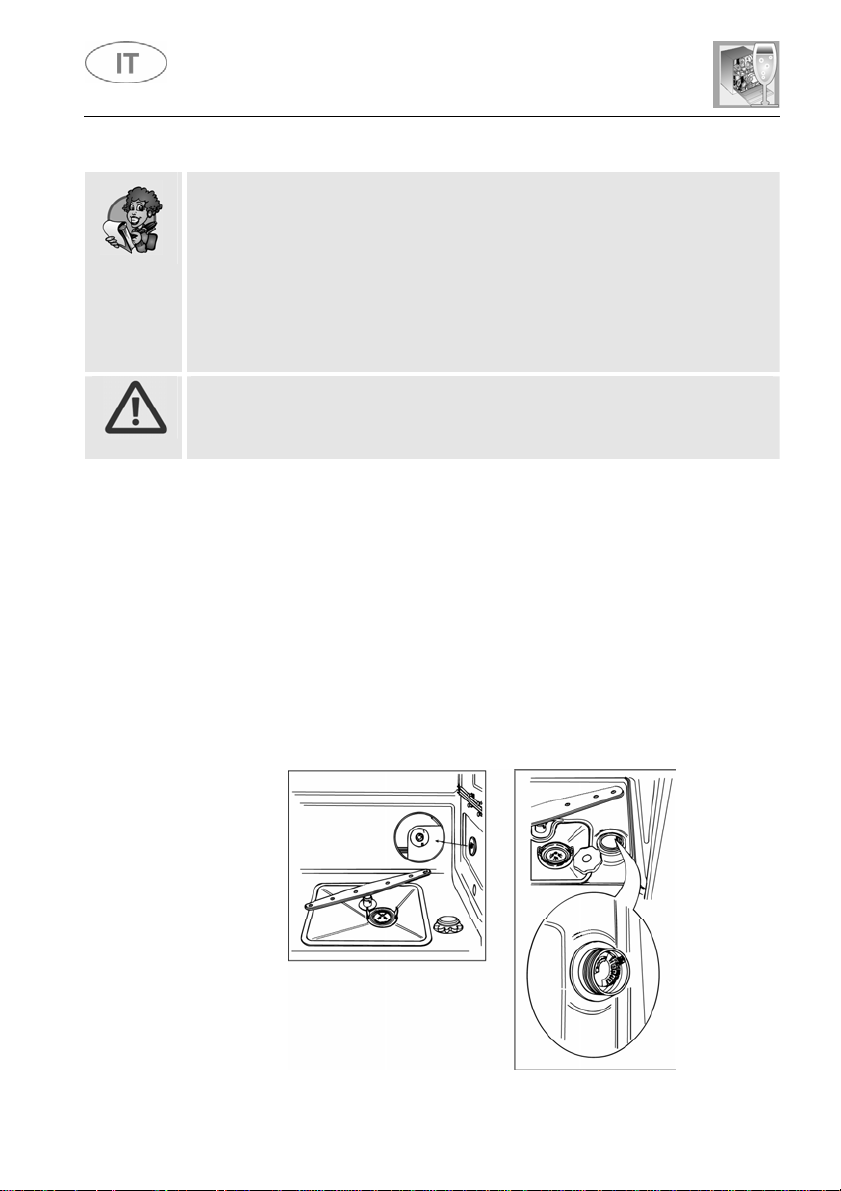

REGOLAZIONE DEL DOLCIFICATORE

La lavastoviglie è dotata di un dispositivo c he c onse nte di perso nalizzare
la regolazione del dolcificatore in funzione della durezza dell'acqua di
rete.

Secondo i modelli il selettore che agisce sulla regolazione può essere:

• dentro la ghier a in plastica che si trova sulla fiancata dx, all'interno
della lavastoviglie;

• all'interno del dolcificatore , appena sotto il tappo.

Entrambi consentono la regolazione su 5 posizioni:

16

Istruzioni per l'utente

TABELLA DUREZZA DELL'ACQUA

DUREZZA DELL'ACQUA

Gradi tedeschi (°dH) Gradi francesi (°dF)

0 - 4 0 - 7 NR. 1 NIENTE SALE

5 - 15 8 - 25 NR. 1
16 - 23 26 - 40 NR. 2
24 - 31 41 - 60 NR. 3
32 - 47 61 - 80 NR. 4
48 - 58 81 - 100 NR. 5

REGOLAZIONE

Richiedere le informazioni relative al grado di durezza dell'acqua

all'azienda idrica erogatrice.

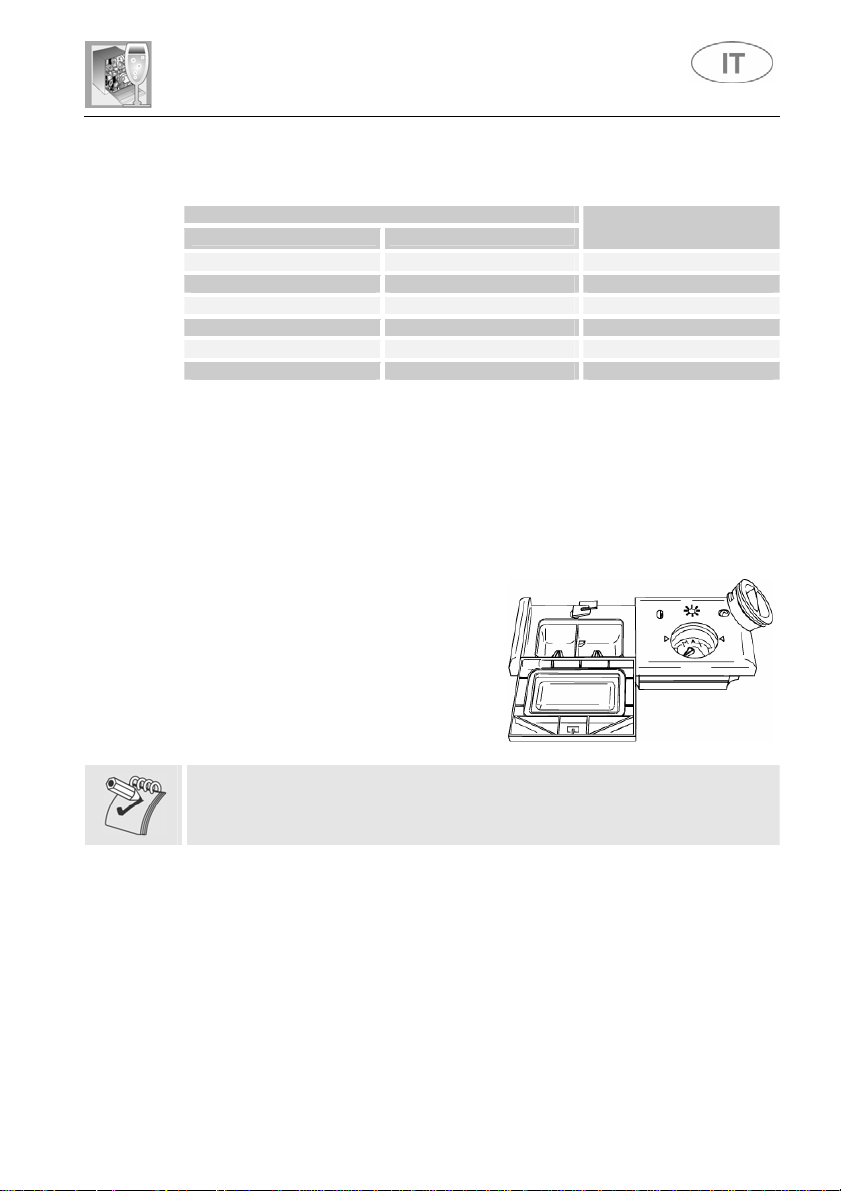

4.2 Uso del distributore di brillantante e detersivo

Il distributore di detersivo ed il

dosatore di brillantante si trovano
nella parte interna dello sportello: a
sinistra il distributore e a destra il
dosatore.

Ad esclusione del programma AMMOLLO, prima di ogni lavaggio andrà
immessa nel distributore la dose adeguata di detersivo. Il brillantante
per il risciacquo andrà invece aggiunto soltanto secondo il fabbisogno.

17

Istruzioni per l'utente

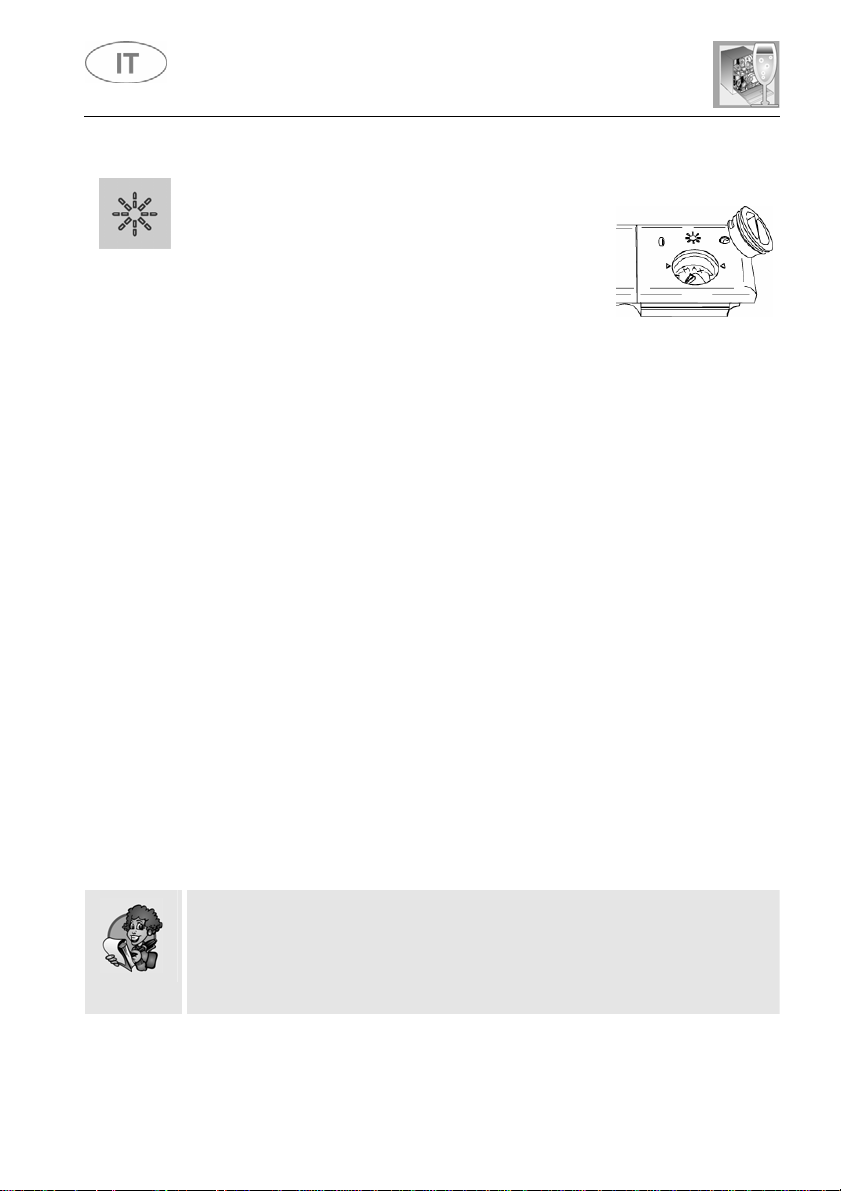

AGGIUNTA DEL BRILLANTANTE PER IL RISCIACQUO

Il brillantante accelera l'asciugatura delle stovigl ie
ed impedisce la formazione di macchie e depositi
calcarei; viene aggiunto automaticamente
all'acqua durante l'ultimo risciacquo, dal ser batoi o
che si trova sul lato interno della porta.

Per aggiungere il brillantante:

• Aprire la porta;

• ruotare il coperchio del serbatoio di ¼ di giro in senso antiorario ed

estrarlo.

• Introdurre il brillantante fino a riempire il contenitore (140 c.c. circa).
L’indicatore ottico posto a fianco del tappo deve oscurarsi
completamente. Aggiungere nuovamente il brillantante quando
l’indicatore ottico diventa chiaro o si illumina la s pia di segnalazione
mancanza di brillantante.

• Rimettere il coperchio e ruotarlo in senso orario.

• Pulire con un panno il brillantante fuoriuscito, in quanto potrebbe

provocare schiuma.

REGOLAZIONE DEL DOSAGGIO DEL BRILLANTANTE

La lavastoviglie esce dalla fabbrica con la regolazione media. E’
comunque possibile regolare il dosaggio ruotando il selettore presente
nel dosatore sulla posizione necessaria, la dose sarà prop orzionale alla
posizione del selettore.

• Per accedere alla regolazione del dosaggio è necessario ruotare il
tappo del serbatoio di ¼ di giro in senso antiorario ed estrarlo.

• Ruotare quindi con un cacciavite il selettore del dosaggio nella
posizione desiderata.

• Rimettere il tappo ruotandolo in senso orario.

• La dose di brillantante andrà aumentata qualora le stoviglie lavate

risultassero opache o dovessero presentare macchie circolari.

• Se le stoviglie risultassero invece appiccicose o dovessero
presentare striature biancastre, occorrerà ridurre la dose di
brillantante.

18

Istruzioni per l'utente

CARICAMENTO DEL DETERSIVO

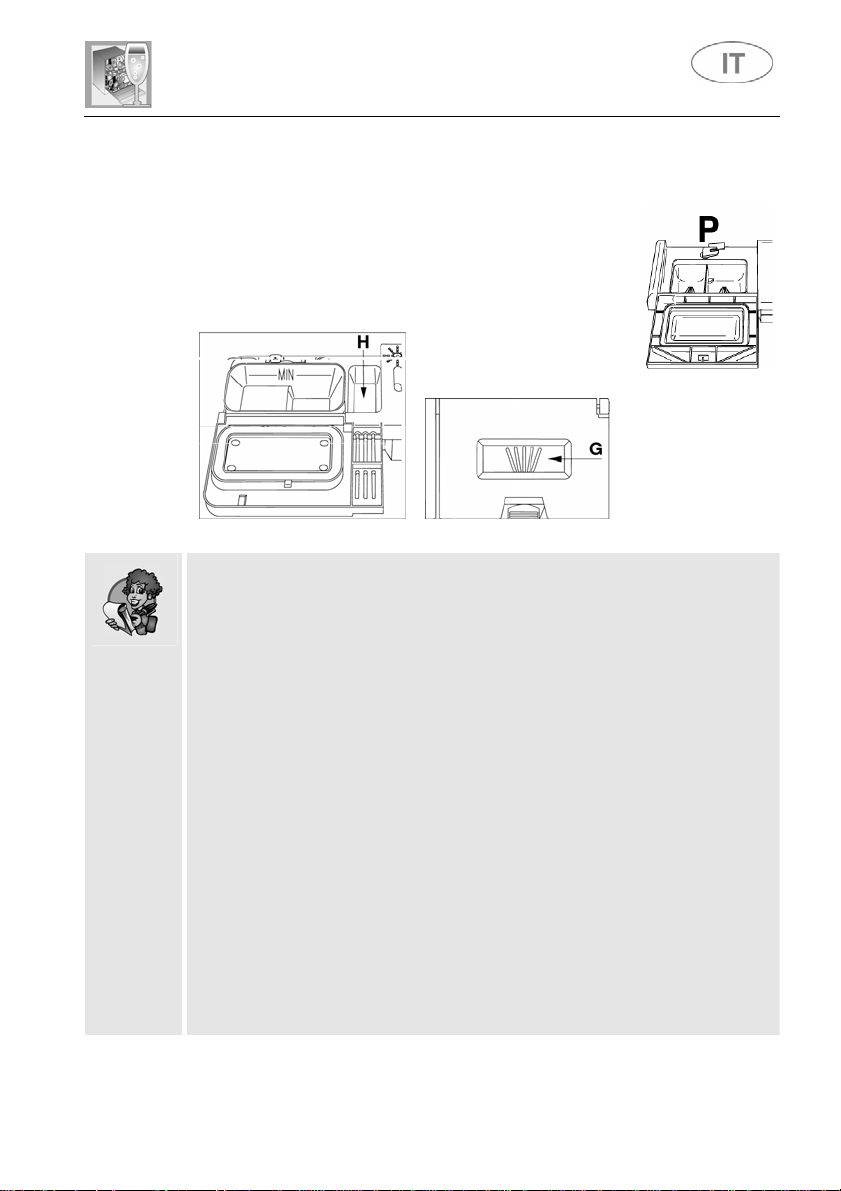

Per aprire il coperchio del distributore di detersivo
premere leggermente il pulsante P. Introdurre il
detersivo e richiudere con cura il coperchio.
Durante il lavaggio il distributore verrà aperto
automaticamente.

• Quando si seleziona un programma con prelavaggio caldo (leggere la
tabella programmi), introdurre una quantità supplementare di
detersivo nella cavità G/H (secondo i modelli).

• Usare esclusivamente detersivi specifici per lavastoviglie. L’uso di
detersivi di buona qualità è importante per ottenere ottimi risultati di
lavaggio.

• Conservare le confezioni di detersivo ben chiuse i n luogo asciutto,
per impedire la formazione di grumi che comprometterebbero i
risultati di lavaggio. Dopo aperte, le co nfezioni non devono essere
conservate troppo a lungo, il detersivo perde di efficacia.

• Non usare detersivi per lavare i piatti a mano perché producono
molta schiuma e possono compromettere il funzionamento della
lavastoviglie.

• Dosare correttamente la quantità di detersivo. Una insufficiente
quantità di detersivo causa una incompleta eliminazione dello
sporco, mentre una quantità eccessiva non aumenta l’efficacia del
lavaggio, ma rappresenta soltanto uno spreco.

19

Istruzioni per l'utente

• In commercio esistono diversi tipi di detersivi liqui di e in polvere ch e
si differenziano per la loro composizione chimica e possono
contenere fosfati, oppure esserne privi ma dotati di enzimi
naturali.

- I detersivi con fosfati agiscono maggiormente sui grassi e sugli

amidi oltre i 60°C.

- I detersiv i enzimatici esplicano invece la lo ro forza pulente anche

a basse temperature (da 40 a 55°C) e sono più facilmente
biodegradabili. Tali detersivi consenton o di raggiungere, a basse
temperature, gli stessi risultati di lavaggio che potrebbero essere

ottenuti soltanto con programmi a 65°C.
Per la tutela dell'ambiente consigliamo l'impiego di detersi vi senza
fosfati o cloro.

• Sul mercato esistono anche detersivi in pastiglie che d ichiarano no n
necessario l’uso del sale o brillantante. Tali detersivi in alcuni casi
potrebbero non essere efficaci, soprattutto se utilizzati con cicli brevi
e/o con basse temperature di lavaggio.
Nel caso in cui si verificassero problemi di prestazioni (es. deposito
di una patina bianca sulla vasca o sulle stoviglie, bassi risultati di
asciugatura, residui sulle stoviglie a fine lavaggio) si consiglia di
riprendere l’uso di prodotti tradizionali (sale in grani, detersivo in
polvere, brillantante liquido).
Si avvisa comunque che, ritornando all’utilizzo di sale di tipo
tradizionale saranno necessari alcuni cicli prima che l’impianto
ritorni in piena efficienza; sarà quindi possibile trovare tracce di
patina bianca sulla vasca e le stoviglie. Se il problema dovesse
persistere troppo a lungo contattare il Servizio Assistenza Clienti.

• Quando si utilizza il detersivo in pastiglie (si ricorda che noi
consigliamo di usare tre prodotti separati: detersivo, sale e
brillantante) le tavolette dovrebbero essere posizionate nel cesti no
portaposate. Il distributore è concepito per utilizzare detersivo in
polvere o liquido, lo sportellino non si apre completame nte durante il
ciclo di lavaggio, pertanto una tavoletta non viene rilasciata (sciolta)
completamente; questo potrebbe provocare:

- quantità insufficiente di detersivo rilasciato durante il ciclo con

scarsi risultati di lavaggio;

- il deters ivo si compatta nel distributore e viene rilasciato du rante il

ciclo di risciaquo finale.

L’introduzione di detersivo, anche liquido, nel serbatoio del
brillantante, provocherà il danneggiamento della lavastoviglie.

20

Istruzioni per l'utente

4.3 Avvertenze e consigli generali

Prima di procedere al primo lavaggio con la lavastov iglie è opportuno
leggere i seguenti suggerimenti riguardanti la natura delle stovigli e da
lavare e la loro sistemazione.
Generalmente non sussistono limitazioni per il lavag gio delle stoviglie
d’uso domestico, ma in alcuni casi si dovrà tenere conto delle loro
caratteristiche.

Prima di posizionare le stoviglie nei cesti è necessario:

• Eliminare i resti di cibo più grossi, es. ossa, lische, che potrebbero
oltre che intasare il filtro, provocare danni alla pompa di lavaggio;

• Mettere a mollo le pentole o le padelle che presentano sul fondo
residui bruciati di cibo in modo tale che i residui si stacchino più
facilmente; quindi collocarle nel CESTO INFERIORE.

Prelevare le stoviglie sotto l’acqua corrente prima di c aricarle nei cesti
rappresenta un inutile spreco di acqua.

Una corretta sistemazione delle stoviglie assicura buoni risultati di
lavaggio.

ATTENZIONE!

• Assicurarsi che le stoviglie siano ben ferme e non possano
ribaltarsi e che non ostacolino la rotazione degli irroratori d urante il
funzionamento;

• Non introdurre oggetti molto piccoli nei cesti; cadendo pot rebbero
bloccare gli irroratori o la pompa di lavaggio;

• I recipienti come tazze, ciotole, bicchieri e pentol e vanno sempre
rivolti con l’apertura verso il basso e con le cavità oblique, per
consentire lo scolo dell’acqua;

• Non disporre le stoviglie le une nelle altre o che si coprano a
vicenda;

• Non disporre i bicchieri troppo vicini tra di loro perché toccandosi
potrebbero rompersi o potrebbero rimanervi delle macchie.

ASSICURARSI che le stoviglie siano idonee al lavaggio in
lavastoviglie.

21

Istruzioni per l'utente

Stoviglie non idonee al lavaggio in lavastoviglie:

• Pentole e stoviglie in legno: si possono rovinare a causa delle
alte temperature di lavaggio;

• Oggetti d’artigianato: sono raramente adatti al lavaggio in
lavastoviglie. Le temperature relativamente alte dell’acqua e i
detersivi usati possono danneggiarli;

• Stoviglie in plastica: le stoviglie di plastica resistenti al calore
vanno lavate nel cesto superiore;

• Stoviglie ed oggetti in rame, stagno, zinco ed ottone: tendono a
macchiarsi;

• Stoviglie in alluminio: le stoviglie in alluminio anodizzato possono
scolorire;

• Argenteria: le stoviglie in argento possono macchiarsi;

• Vetro e cristallo: in genere oggetti in vetro e cristallo possono

essere lavati in lavastoviglie. Tuttavia esistono alcuni tipi di vetro e
cristallo che dopo molti lavaggi possono div entare opachi e perdere
la loro trasparenza; per questo tipo di materiali consigliamo di
utilizzare sempre il programma meno aggressivo presente nella
tabella programmi;

• Stoviglie con decorazioni: gli oggetti decorati che si trovano in
commercio hanno in genere una buona resistenza ai lavaggi in
lavastoviglie anche se può succedere che, dopo frequenti lavaggi, i
colori impallidiscano. In caso di dubbio sulla resistenza dei colori è
opportuno lavare pochi pezzi alla volta per circa un mese.

22

Istruzioni per l'utente

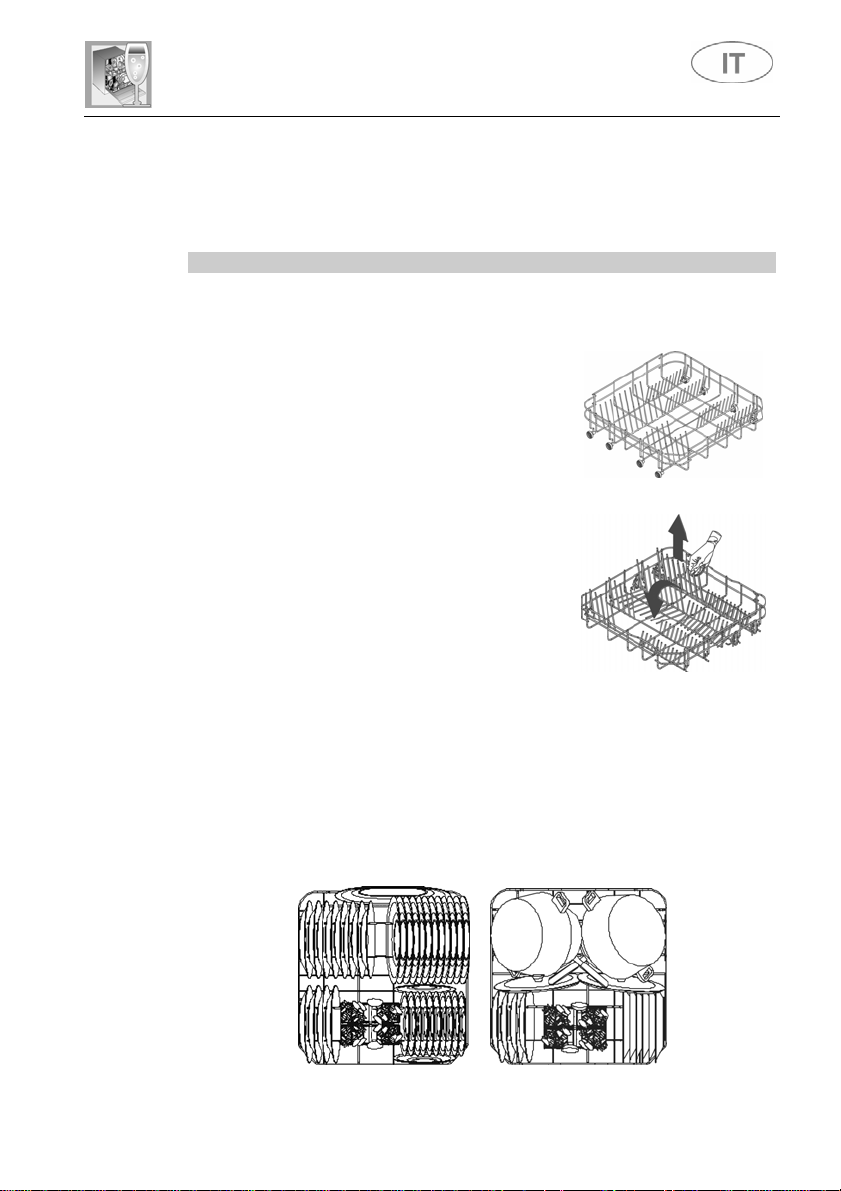

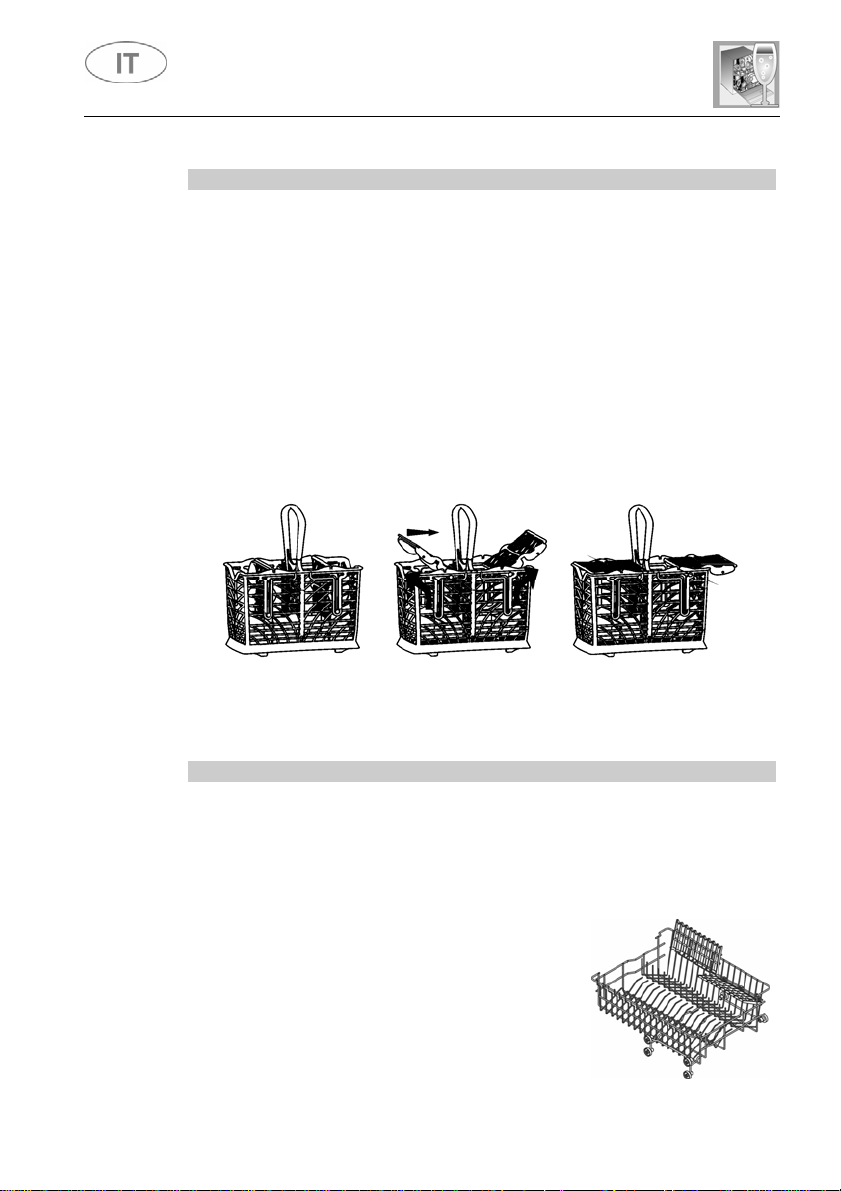

4.4 Uso dei cestelli

La lavastoviglie ha una capacità di 12 coperti, incluse le stoviglie per
servire.

CESTELLO INFERIORE

Il cestello inferiore riceve l'azione dell'irroratore inferiore alla massima
intensità, andrà quindi destinato al contenimento delle stoviglie più
"difficili" e maggiormente sporche.

Sono consentite tutte le combinazioni e
varietà di carico, purché si abbia cura di
disporre le stoviglie, le pentole e i tegami in
modo tale che tutte le superfici sporche siano
esposte ai getti d'acqua provenienti dal basso.

Con supporti fissi

Per sfruttare al massimo lo spazio nel
cestello, quando vengono caricate stoviglie di
grandi dimensioni, alcuni modelli sono dotati
di supporti per piatti ribaltabili in 2 o 4 settori.

CARICAMENTO DEL CESTELLO INFERIORE

Con supporti ribaltabili

Sistemare con cura e verticalmente i piatti piani, fond i, da dessert e da
portata. Le pentole, i tegami e i relativi coperchi vanno collocati
capovolti. Sistemare i piatti fondi e da dessert avendo cura che rimanga
sempre uno spazio tra essi.

Esempi di caricamento:

23

Istruzioni per l'utente

CESTINO PORTAPOSATE

Le posate dovrebbero essere disposte ne l cestello in modo omogeneo,
con il manico rivolto verso il basso e facendo particolare attenzione a
non ferirsi con le lame dei coltelli. È destinato a contenere le pos ate di
ogni genere, escluse quelle di lunghezza tale da interferire con
l’irroratore superiore. Mestoli, cucchiai in legno e coltelli da cucina
possono essere sistemati nel cestello superiore, facendo attenzione

che la punta dei coltelli non sporga dal cestello.

La lavastoviglie è fornita di due cestini porta posate, soluzione che
permette di toglierne uno, liberando spazio nel cesto inferiore, nel cas o
le posate da lavare siano poche.
I cestini sono dotati di un esclusivo sistema a ribaltine scorrevoli
indipendenti una dall'altra, che consentono una serie di combinazioni utili
a sfruttare al meglio lo spazio utilizzabile.

Inserto

orizzontale

chiuso

Inserto

orizzontale

aperto

24

Inserti

verticali

CESTELLO SUPERIORE

Movimento per

l’estrazione degli inserti

E' consigliabile caricare il cestello superiore con stoviglie piccole o di
media grandezza, ad esempio, bicchieri, piatti piccoli, tazzine da caffè o
tè, scodelle basse ed oggetti leggeri in plastica ma resistenti al calore.
Qualora il cestello superiore venisse utilizzato nella posizione più bass a,
potrà essere caricato anche con piatti di servizio, purché siano poco
sporchi.

Per sfruttarne al massimo lo spazio, il cestello
superiore è dotato di due griglie in plastica,
sollevabili per lasciare spazio a bicchieri alti,
p.e. calici.

Istruzioni per l'utente

Il cestello superiore è dotato, sulla
sinistra, di due griglie in plastica
sollevabili per lasciare spazio a
bicchieri alti p.es. calici.
Sulla destra si trovano due griglie
porta-posate destinate a contenere
coltelli e cucchiaini, le quali, se non
utilizzate possono rimanere in
posizione verticale ed agganciate al
cestello. Per utilizzare gli spazi
riservati ai cucchiaini è necessario
estrarre il relativo inserto come
indicato in figura.

Modelli con

supporti porta posate

CARICAMENTO DEL CESTELLO SUPERIORE

Caricare i piatti rivolti in avanti; tazze e recipienti c avi andranno sempre
collocati con l'apertura rivolta verso il basso. Il lato s inistro del cestello
potrà essere caricato con tazze e bicchieri disposti su due piani. Al
centro si possono sistemare piatti e piattini infilandol i verticalmente negli

appositi supporti.

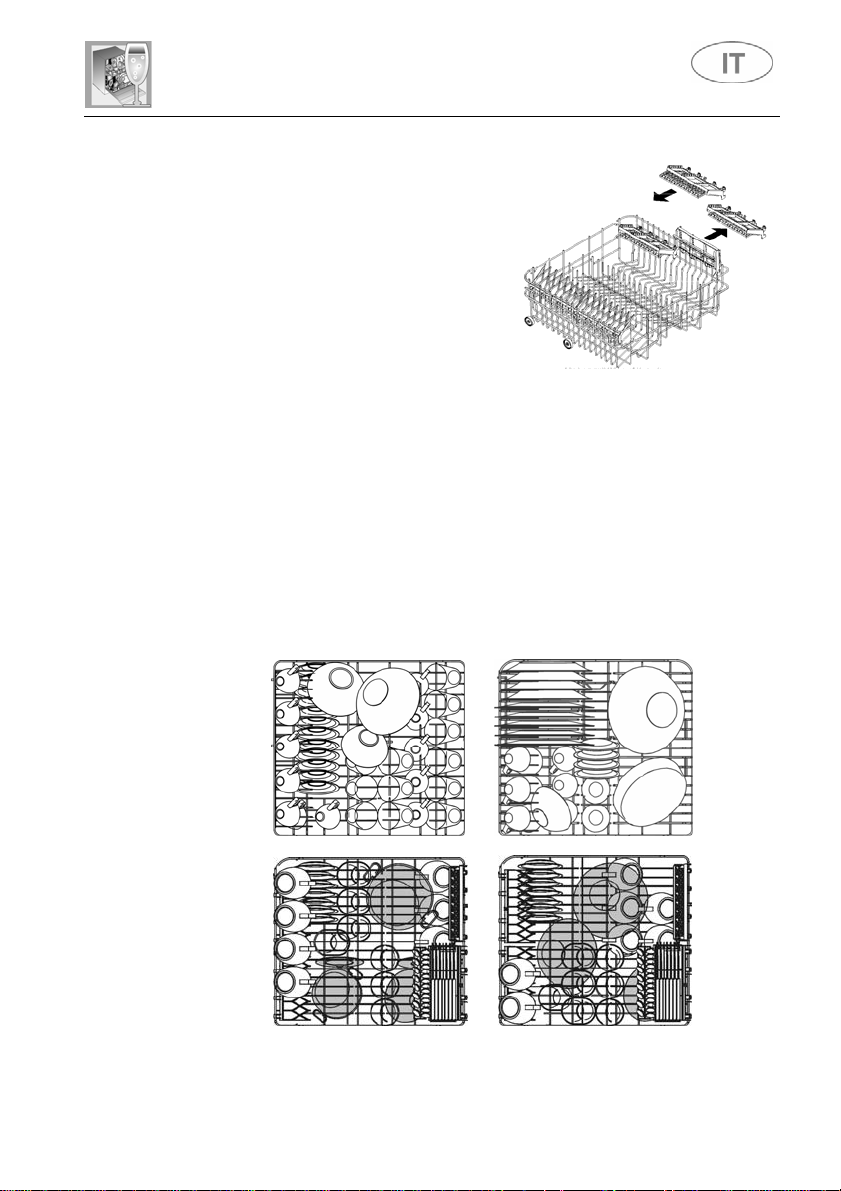

Esempi di caricamento:

Modelli con supporti porta posate

25

REGOLAZIONE DEL CESTELLO SUPERIORE

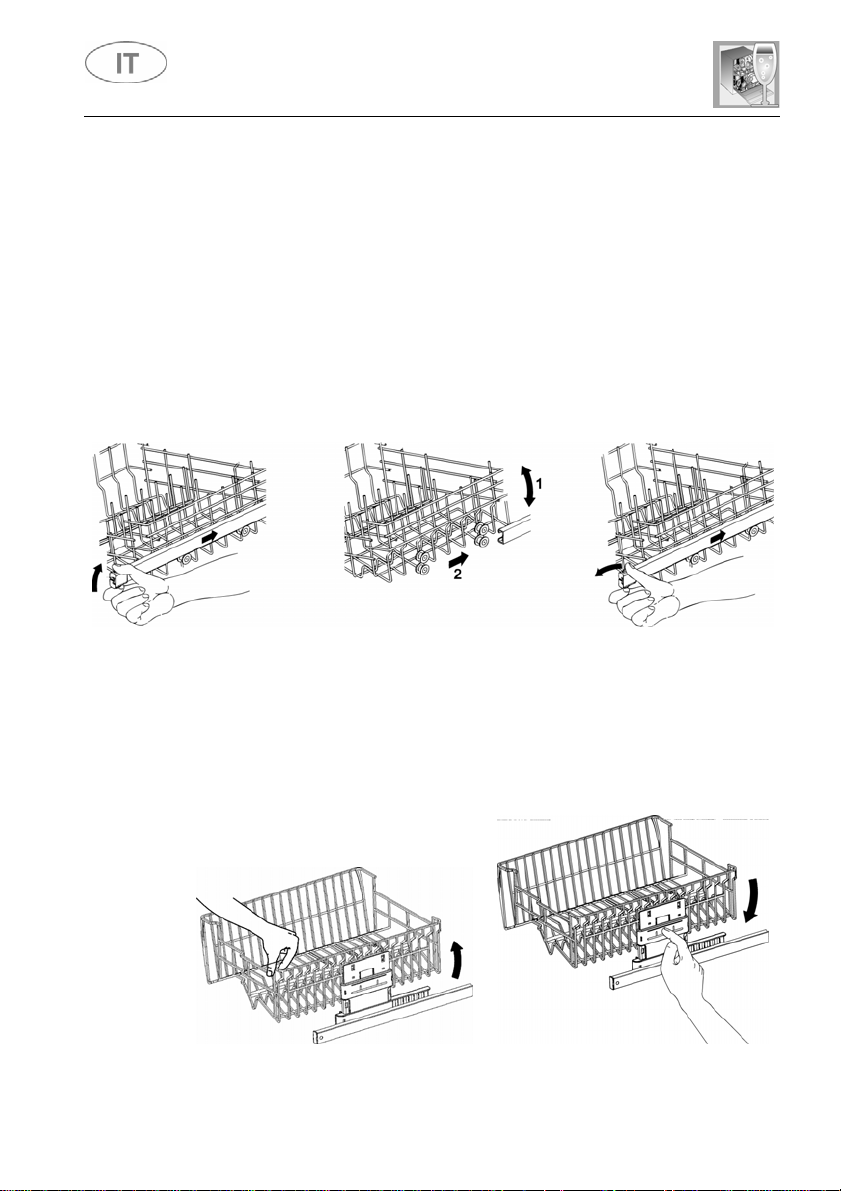

Versione A: il cestello superiore è regolabile su due posizioni, secondo

le proprie necessità e in funzione dell'alt ezza d elle stovi glie da l avare nel
cestello inferiore. Procedere come segue:

• estrarre la guida cestello destra;

• togliere il fermo, sganciandolo prima, come indicato in figura;

• spingere la guida per liberare le ruote;

• inserire nella guida la coppia di ruote superiore o inferiore, secondo

la regolazione desiderata;

• riposizionare il fermo nella posizione originale.

Istruzioni per l'utente

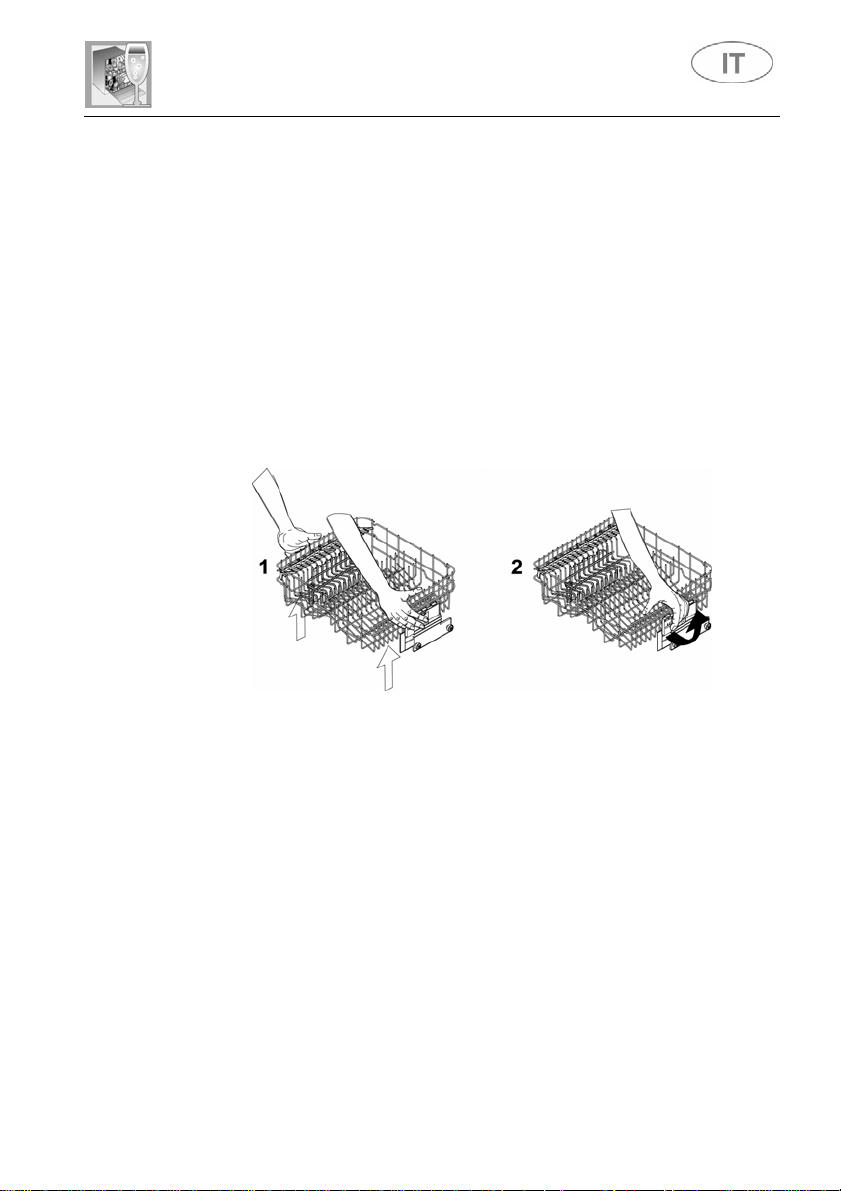

Versione B:

• estrarre il cestello a fine corsa e tirarne verso l'alto il lato destro.
A questo punto sarà possibile posizionare piatti di maggiori
dimensioni nel cestello inferiore.

• Per ritornare alla posizione originaria, estrarre nuovamente il
cestello superiore e premere la levetta di sblocco.

26

Istruzioni per l'utente

Versione C: il cestello superiore è regolabile su tre diverse posizioni

da entrambi i lati. I lati del cestello devono essere pari.
Per alzare il cestello sollevarlo, tirando dal bordo superiore (1), fino al

primo o secondo scatto secondo l'altezza desiderata, mentre per
abbassarlo è necessario tirare la leva di sblocco (2).

Queste operazioni sono possibili anche c on il cestello carico, in questo
caso quando lo si abbassa è preferibile trattenerlo con una mano per
evitare colpi alle stoviglie.

27

5. Pulizia e manutenzione

Istruzioni per l'utente

Prima di effettuare la manutenzione dell'apparecchio, staccare la
spina o togliere tensione tramite il dispositivo di interruzione
onnipolare.

5.1 Avvertenze e consigli generali

Evitare l'utilizzo di detergenti abrasivi o acidi.

Le superfici esterne e la c ontroporta de lla lavast oviglie andr anno pulit e ad
intervalli regolari con uno straccio morbido inumidito o con un normale
detergente per superfici verniciate. Le guarnizioni di tenuta dello sportello
andranno pulite con una spugna inumidita. Periodicamente (una o due
volte all’anno) è bene pulire la vasca e le guarnizioni dalla sporcizia che vi
si può depositare utilizzando un p anno morbido e dell’acqua .

PULIZIA DEL FILTRO DI ENTRATA ACQUA

Il filtro di entrata acqua A posto all'uscita del rubinetto necessita
periodicamente di essere pulito. Dopo aver chiuso il rubinetto di
erogazione, svitare l'estremità del tubo di carico acqua, togli ere il filtro A
e pulirlo delicatamente sotto un getto d'acqu a corrente. Rei nserire il filtro

A nella propria sede e riavvitare accuratamente il tubo di carico acqua.
PULIZIA DEGLI IRRORATORI

Gli irroratori sono facilmente asportabili per consentire la periodica pulizia
degli ugelli e prevenire possibili otturazioni. Lavarli sotto un getto d'acqua e
reinserirli accuratamente nelle proprie sedi, verificando che il loro
movimento circolare non venga in a lcun modo impedito.

• Per asportare l'irroratore superiore occorre svitare la ghiera di ritegno R.

• Per asportare l'irroratore inferiore occorre semplicemente sollevarlo

verso l'alto, tirando dalla parte centrale.

• Per estrarre l'irroratore orbitale occorre afferrare il braccio più lungo e
sollevare verso l'alto l'orbitale. Lavare i bracci sotto un getto d'acqua
corrente e reinserirli accuratamente nella propria sede. A rimontaggio
avvenuto verificare che i bracci girino liberamente. In caso contrario
verificare che siano stati montati correttamente.

ORBITALE

28

Istruzioni per l'utente

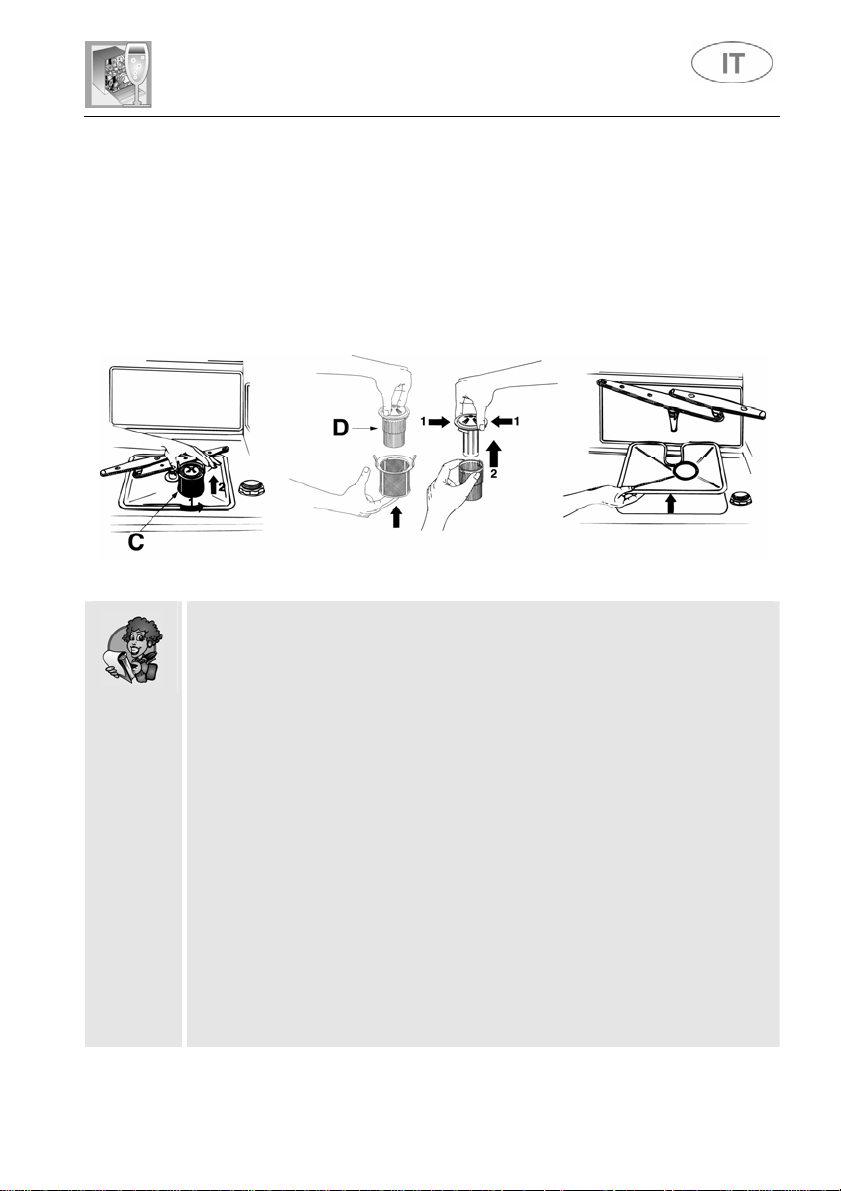

PULIZIA DEL GRUPPO FILTRANTE

• E' opportuno procedere periodicamente all'ispezione del filtro
centrale C e, se necessar io, pulirlo. Per estrarlo occorre afferrare le
linguette, ruotare in senso antiorario e sollevare verso l'alto;

• spingere da sotto il filtro centrale D per estrarlo dal micro filtro;

• separare le due parti che compongono il filtro in plastica premendo il

corpo del filtro nella zona indicata dalle frecce;

• togliere il filtro centrale sollevandolo.

AVVERTENZE E CONSIGLI PER UNA BUONA MANUTENZIONE:

• I filtri vanno puliti in acqua corrente con una spazzola dura.

• Fare attenzione, quando si rimuove il filtro, che sullo stesso non vi

siano residui di cibo. Eventuali residui, cadendo nel pozzetto di
lavaggio, potrebbero bloccare alcuni componenti idraulici, oppure
ostruire gli ugelli degli irroratori.

• È indispensabile pulire attentamente i filtri e secondo le indicazioni
sopra indicate: la lavastoviglie non può funzionare se i filtri sono
otturati.

• Ricollocare accuratamente i filtri nella propria sede, al fine di
evitare danni alla pompa d i lavaggio.

SE LA LAVASTOVIGLIE RIMANE A LUNGO INUTILIZZATA:

• Effettuare il programma di ammollo per due volte consecutivamente.

• Staccare la spina dalla presa di corrente.

• Lasciare leggermente aperto lo sportello, in modo tale da impedire la

formazione di cattivi odori all’interno della vasca di lavag gio.

• Riempire il dosatore di brillantante per il risciacquo.

• Chiudere il rubinetto dell’acqua.

29

Istruzioni per l'utente

PRIMA DI RIUTILIZZARE LA LAVASTOVIGLIE DOPO UNA LUNGA
SOSTA:

• Controllare che nella tubazione non siano depositati fanghiglia o
ruggine, in tal caso, lasciare scorrere l'acqua dal rubinetto di

alimentazione per alcuni minuti.

• Reinserire la spina alla presa di corrente.

• Riallacciare il tubo flessibile di alimentazione acqua e riaprire il

rubinetto.

ELIMINAZIONE DI PICCOLI INCONVENIENTI

In alcuni casi è possibile eliminare personalmente eventuali piccoli
inconvenienti con l’aiuto delle seguenti istruzioni:

Se il programma non si avvia verificare che:

• la lavastoviglie sia allacciata alla rete elettrica;

• l’erogazione di energia elettrica non sia stata interrotta;

• il rubinetto dell’acqua sia aperto;

• la porta della lavastoviglie sia stata chiusa correttamente.

Se nella lavastoviglie ristagna acqua verificare che:

• il tubo di scarico non sia piegato;

• il sifone dello scarico non sia otturato;

• i filtri della lavastoviglie non siano intasati.

Se le stoviglie non risultano pulite verificare che:

• sia stato introdotto detersivo ed in quantità adeguata;

• vi sia sale rigenerante nell’apposito serbatoio;

• le stoviglie siano state disposte correttamente;

• il programma selezionato fosse adatto al tipo e grado di sporco delle

stoviglie;

• tutti i filtri siano puliti ed inseriti correttamente nelle loro sedi;

• i fori di uscita dell’acqua dagli irroratori non siano intasati;

• qualche oggetto non abbia bloccato la rotazione degli irroratori.

30

Istruzioni per l'utente

Se le stoviglie non si asciugano o rimangono opache verificare che:

• vi sia brillantante nell’apposito contenitore;

• la regolazione dell’erogazione dello stesso sia corretta;

• il detersivo utilizzato sia di buona qualità e non abbia perso le sue

caratteristiche (per.es. per scorretta conservazione, a scatola
aperta).

Se le stoviglie presentano striature, macchie … verificare che:

• la regolazione del dosaggio del brillantante non sia eccessiva.

Se in vasca sono visibili tracce di ruggine:

• la vasca è in acciaio resistente alla corrosione, pertanto eventuali
macchie di ruggine sono dovute ad elementi esterni (pezzetti di
ruggine che provengono dalle condutture dell’acqua, da pentole,
posate ecc.). Per eliminare queste macchie in commerci o esistono
prodotti specifici.

• verificare di utilizzare le giuste dosi di detersivo. Alcuni detersivi
possono essere più corrosivi di altri.

• verificare che il tappo del serbatoio del sale sia ben chiuso e la
regolazione dell’impianto addolcitore dell’acqua sia corretta.

Se dopo la messa in opera delle istruzioni sopra esposte le anomalie di
funzionamento dovessero persistere, occorrerà interpellare il centro di
assistenza tecnico autorizzato più vicino.

ATTENZIONE: gli interventi effettuati sull'apparecchio da personale
non autorizzato non sono coperti dalla garanzia e sono a carico
dell'utente.

31

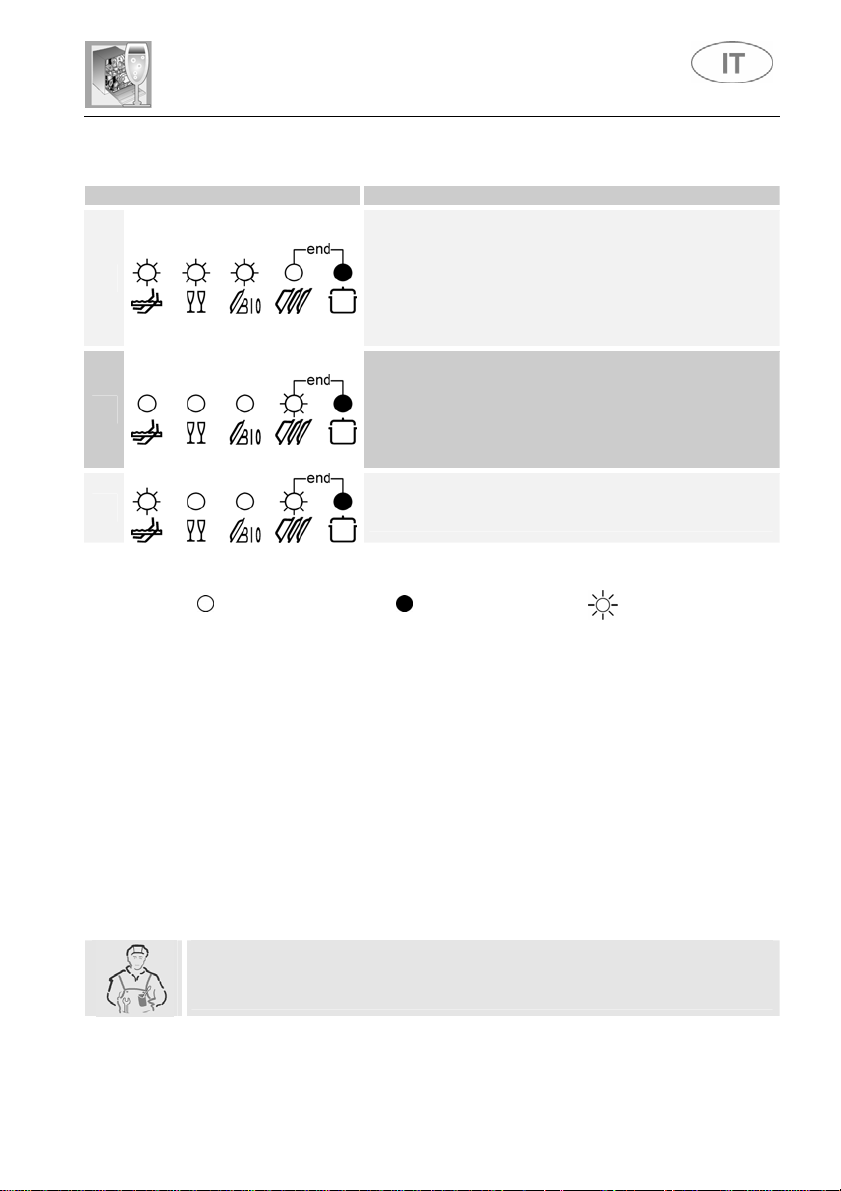

E1

E2

E3

E4

E5

E6

Istruzioni per l'utente

6. Rimedi alle anomalie di funzionamento

La lavastoviglie è in grado di segnalare una serie di malfunzionamenti
mediante l’accensione contemporanea di più spie con il seguente significato:

ANOMALIA DESCRIZIONE

Guasto acquastop

E' intervenuto il sistema antiallagamento (solo per i
modelli provvisti). Interviene in caso di perdite
d'acqua. E' necessario rivolgersi al servizio tecnico
assistenza clienti.

Livello di sicurezza

E' intervenuto il sistema che limita il livello d'acqua
nella lavastoviglie. Interrompere il programma in
corso, spegnere la lavastoviglie. Accendere e
programmare nuovamente la lavastoviglie ed avviare
il ciclo di lavaggio. Se il problema permane rivolgersi
al servizio tecnico assistenza clienti.

Anomalia riscaldamento acqua

Il riscaldamento dell'acqua non viene eseguito o
eseguito in modo anomalo. Eseguire nuovamente il
programma di lavaggio; se il problema permane
rivolgersi al servizio tecnico assistenza clienti.

Anomalia rilevamento temperatura acqua

Interrompere il programma in corso, spegnere la
lavastoviglie. Accendere e programmare nuovamente
la lavastoviglie ed avviare il ciclo di lavaggio. Se il
problema permane rivolgersi al servizio tecnico
assistenza clienti.

Anomalia carico acqua

Il carico dell'acqua non viene eseguito o eseguito in
modo anomalo. Verificare se i collegamenti idraulici
sono corretti, che sia aperto il rubinetto di entrata
dell'acqua e che il filtro non sia intasato. Se il
problema permane rivolgersi al servizio tecnico
assistenza clienti.

Anomalia scarico acqua

Lo scarico dell'acqua non viene eseguito o eseguito
in modo anomalo. Verificare che il tubo di scarico non
sia piegato o schiacciato e che il sifone o i filtri non
siano intasati. Se il problema permane rivolgersi al
servizio tecnico assistenza clienti.

32

E7

E8

E9

Istruzioni per l'utente

ANOMALIA DESCRIZIONE

Anomalia turbinetta (solo per i modelli provvisti)

Non viene misurata in modo preciso la quantità di
acqua caricata. Interrompere il programma in corso,
spegnere la lavastoviglie. Accendere e programmare
nuovamente la lavastoviglie ed avviare il ciclo di
lavaggio. Se il problema permane rivolgersi al
servizio tecnico assistenza clienti.

Anomalia sistema lavaggio alternato

Interrompere il programma in corso, spegnere la
lavastoviglie. Accendere e programmare nuovamente
la lavastoviglie ed avviare il ciclo di lavaggio. Se il
problema permane rivolgersi al servizio tecnico
assistenza clienti.

Anomalia sistema di carico dell'acqua

È necessario rivolgersi al servizio tecnico assistenza
clienti.

Spia spenta

Spia accesa

Spia lampeggiante

In caso del verificarsi di una situazione di allarme, la macchina interrompe il
programma in corso segnalando l’anomalia.

• Gli allarmi E1, E2, E3, E4, E8, E9 provocano la conclusione immediata

del programma in corso.

• Gli allarmi E5, E6 interrompono il programma in corso e una volta risolta

la causa, riprendono l’esecuzione del programma.

• L’allarme E7 viene visualizzato alla fine del ciclo che viene comunque

portato a termine dato che non viene pregiudicato il funzionamento della
lavastoviglie.

Per “azzerare” un allarme è necessario:

• aprire o chiudere la porta oppure spegnere e riaccendere la macchina.

A questo punto è possibile programmare nuovamente la lavastoviglie.

Nel caso in cui l'anomalia dovesse persistere, occorrerà interpellare il
Centro di Assistenza Tecnica autorizzato.

33

Istruzioni per l'utente

DATI TECNICI

Larghezza
Profondità misurata al filo

esterno del pannello comandi
Altezza (secondo i modelli)
Capacità

Pressione acqua di alimentazione
Dati elettrici

597 ÷ 599 mm
550 mm
da 820 mm a 870 mm

da 860 mm a 910 mm
12 coperti standard
min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)
Vedere targhetta caratteristiche

34

Allineare al bordo superiore del pannello porta.
Align with the top edge of the door panel.

598 598

Aligner au bord supérieur du panneau de la porte.
Mit der Oberkante der Dekorplatte fluchten.
Alinhar com o rebordo superior do painel da porta.
Vyrovnejte s horním okrajem dverního panelu.
Az ajtópanel felso szélével hozzuk egy vonalba.
Wyrównac do górnej krawedzi panelu drzwiowego.

ATTENZIONE: Quota : secondo i modelli 820÷870 oppure 860÷910. Depending on the model, distance may be 820÷870 or 860÷910. Cote : selon les modèles 820÷870 ou 860÷910.
ACHTUNG: "H" LET OP: "H" ATENCIÓN: "H"
ATENÇÃO: "H" BEMÆRK:UPOZORNENÍ: Rozmer „H“ podle modelu 820-870 nebo 8 0- 0.
HUOMIO OPGELET ADVARSEL:

Maß : gemäß den Modellen 820÷870 oder 860÷910. Hoogte : voor de modellen 820÷870 of 860÷910. Cota : según los modelos 820 ÷ 870 o bien 860 ÷ 910.

Cota : dependendo dos modelos 820-870 ou 860-910. 6 91 Afhængigt af modellen er målet ”H” 820÷870 eller 860÷910.

: Mitta ”H” on mallista riippuen 820-870 tai 8 0- 0. : Geef "H" aan volgens de modellen 820÷870 of 8 0÷ 0. Avhengig av modell kan avstanden "H" være 820-870 eller 8 0- 0.

UWAGA POZOR: OBSERVERA!

"H" CAUTION: "H" ATTENTION: “H”

691 6 91 691

- 6 -91 6 91 691

Kvóta “H” podla modelov 820-870 alebo 8 0- 0. Beroende på modell kan måttet ”H” vara 820-870 eller 8 0- 0.: W zaleznosci od modelu, wartosc „H” moze wynosic 820 870 lub 8 0 0.

Zet hem op één lijn met de bovenste rand van het
durpaneel.
Alinear respecto del borde superior del panel puerta.
Alinhe com a borda superior do painel da porta.
Skal flugte med overkanten af lågepanelet.
Aseta ovipaneelin yläreunan kohdalle.
Sett den øvre kanten i flukt med dørpanelet.
Placera i linje med dörrpanelens överkant

Pripojit na vrchný okraj dverového panelu

Sx

Dx

NOTA: N.B.: REMARQUE:
ANMERKUNG:
NOTA:

Solamente alcuni modelli sono dotati di uno dei dispositivi sotto illustrati. Only some models are equipped with one of the two devices illustrated below. seul quelques modèles sont munis de l’un de deux dispositifs illustrés ci-dessus.

Nur einige Modelle verfügen über eine der beiden unten dargestellten Einrichtungen.NOTA BENE: NOTA:

uitsluitend bepaalde modellen zijn uitgerust met één van de twee onderstaand afgebeelde inrichtingen Sólo algunos modelos están equipados con uno de los dos dispositivos que se ilustran a continuación.

Só alguns modelos estão equipados com ou dos dois dispositivos ilustrados abaixo

SW 32

3/4”

1/2”

3/4”

MIN

40cm

Cu ø10
