Smeg SF4604MCNR User manual [ES]

DOLCE STIL NOVO

Tips & tricks for a perfect alignment

Consigli e suggerimenti per un perfetto allineamento

ES

Este manual de instalación se acompaña de un

vídeo de demostración que se puede ver aquí:

www.youtube.com/user/SmegSpA

Colocación de los productos

en espacios de 60 cm de altura

Colocación de los productos

en espacios de 45 cm de altura

INSTALACIÓN - Productos en espacios con una altura de 60 cm

En el caso de que LA INSTALACIÓN DE LOS ELECTRODOMÉSTICOS tenga que
efectuarse EN NICHOS DE 60 CM de altura:

1. Compruebe que el mueble esté nivelado y nivele las bases de apoyo. (Fig. 1)

2. Compruebe que cada supercie de apoyo (repisa) esté en posición
perfectamente horizontal. (Fig. 1)

IMPORTANTE

Fig. 1

3. Si en la composición hay un horno de 60 cm, este será el primer producto
que haya que colocar, centrar y jar al mueble. (Fig. 2).

IMPORTANTE:

- Introduzca en el resto de los nichos todos los cajones y nivélelos en sentido

horizontal alineando los tableros inferiores al tablero inferior del horno de 60
cm (Fig. 4).

- Es posible regular la altura del cristal frontal del cajón utilizando los

tornillos (tornillos con cabeza Torx) del interior del cajón (aoje los tornillos,
regule la altura y apriete de nuevo los tornillos). (Fig. 4)

4. Si en la composición no hay un horno de 60 cm, sino un horno de 45 cm
más un cajón, serán estos los primeros productos que haya que colocar,
centrar y jar al mueble (Fig. 3).

Fig. 2

Fig. 3

96 97

Fig. 4

INSTALACIÓN - Productos en espacios con una altura de 60 cm

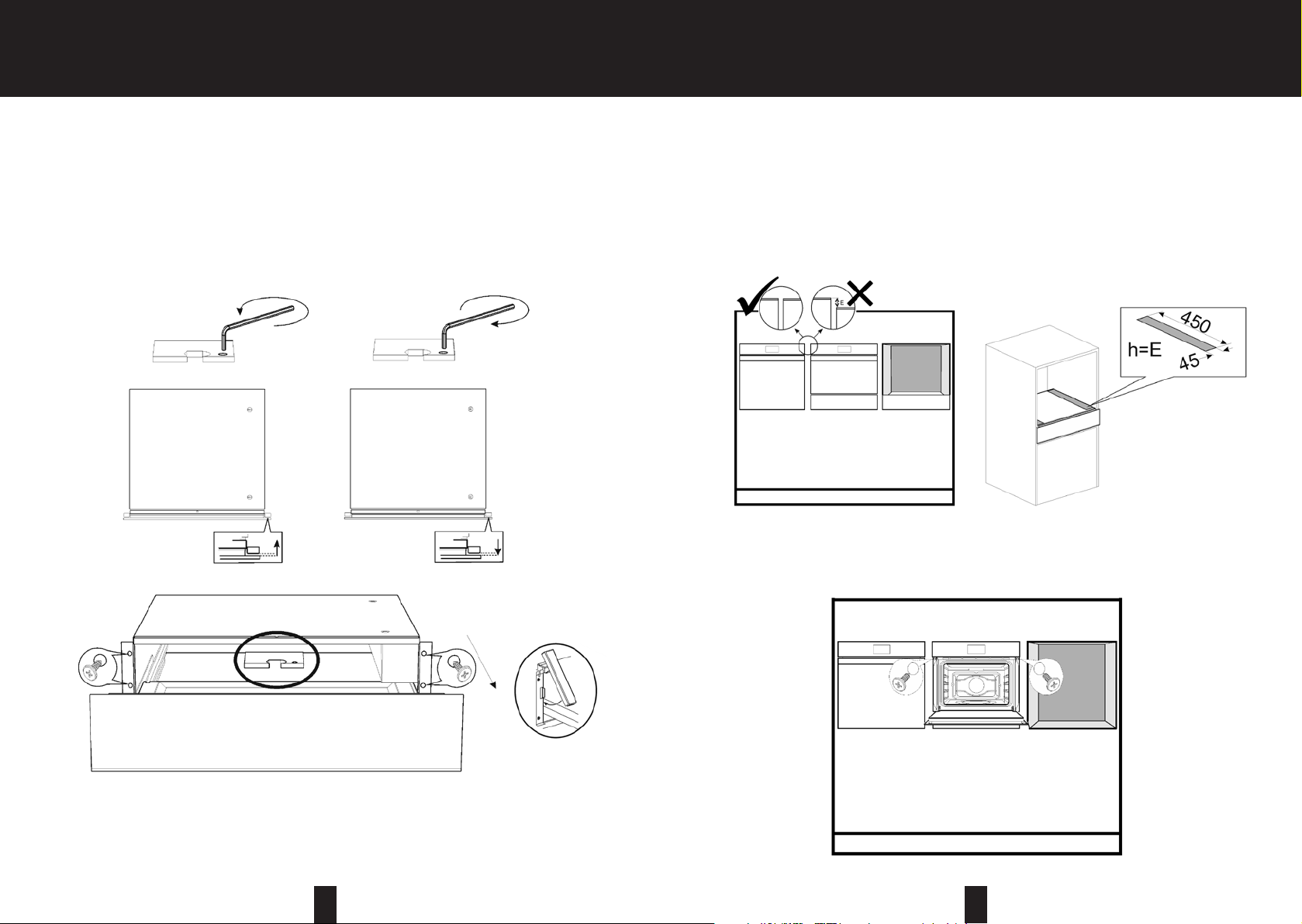

5. Compruebe la alineación de los cajones en profundidad con respecto a la
puerta del horno. Si fuera necesario, regule de la siguiente forma:

- Utilice una llave Allen de 5 mm y actúe en el mecanismo de ajuste del

enganche del cajón. Girando en sentido de las agujas del reloj, el cajón se
desplaza hacia adelante, y en sentido contrario a las agujas del reloj, el cajón
vuelve a entrar (Fig. 5)

- Introduzca una placa de relleno detrás del soporte de apoyo del cajón en

el mueble para compensar los varios salientes entre la derecha y la izquierda
del frontal del cajón.

Fig. 5

6. Introduzca el primer producto de 45 cm al lado del horno de 60 cm ya
instalado:

• Horno de 45 cm:
Alinee los tableros superiores de los hornos. Si fuera necesario, utilice placas
de relleno* colocándolas debajo del horno (Fig. 6) para compensar la posible
falta de alineación. Luego je el producto con los tornillos (Fig. 7)

Fig. 6

* placas de relleno no incluidas

IMPORTANTE:

- Tras haber realizado el ajuste, je el cajón al mueble con los tornillos

laterales y, por último, coloque los tapones (Fig.5A).

98 99

Fig. 5A

Fig.7

INSTALACIÓN - Productos en espacios con una altura de 60 cm

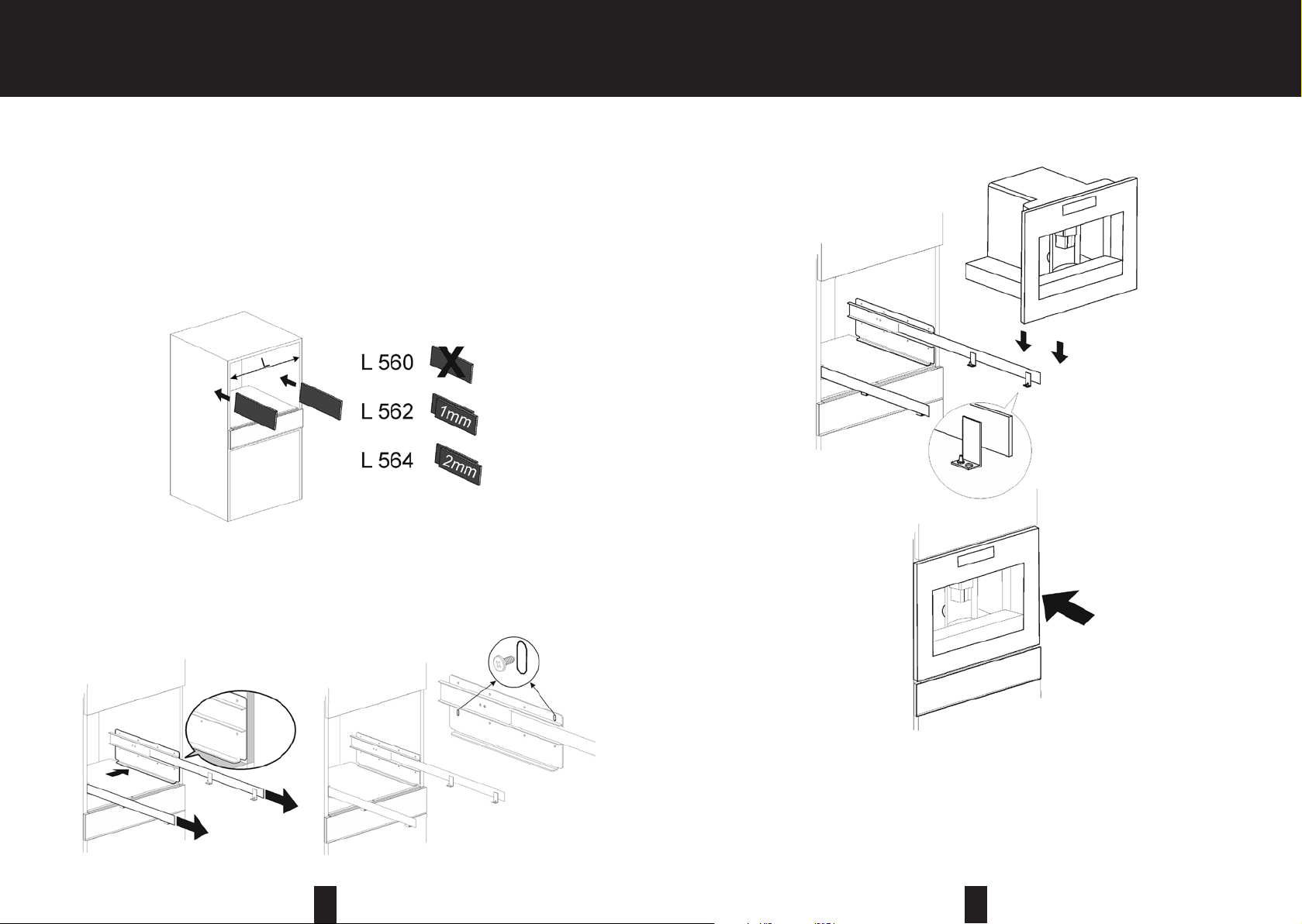

• Máquina de café:

Si el ancho del nicho es de 560 mm: no es necesario colocar ninguna placa
de relleno detrás de la placa de las guías. (Fig. 8)

Si el ancho del nicho es de 562 mm, utilice las placas de relleno de 1 mm
proporcionadas colocándolas detrás de las placas de las guías. (Fig. 8)

Si el ancho del nicho es de 564 mm, utilice las placas de relleno de 2 mm
proporcionadas colocándolas detrás de las placas de las guías. (Fig. 8)

Fig. 8

Apoye las guías correderas en el cárter del cajón, ajustándolas perfectamente
al lateral del mueble.
Fije los soportes con las guías al mueble con solo 2 tornillos, utilizando los
oricios ranurados. (Fig. 9)

Extraiga las guías correderas y coloque encima la máquina de café. (Fig. 10)

Compruebe las alineaciones horizontales con el resto de los productos y con el
cajón (compruebe que la sura entre la máquina y el cajón sea uniforme). En
caso necesario, añada una placa de relleno bajo uno o ambos soportes. (Fig. 11)

Fig. 9

100 101

Únicamente cuando se haya comprobado la correcta alineación del frontal de
la máquina, proceda con la jación con todos los tornillos. (Fig. 12)

Fig. 10

INSTALACIÓN - Productos en espacios con una altura de 60 cm

•

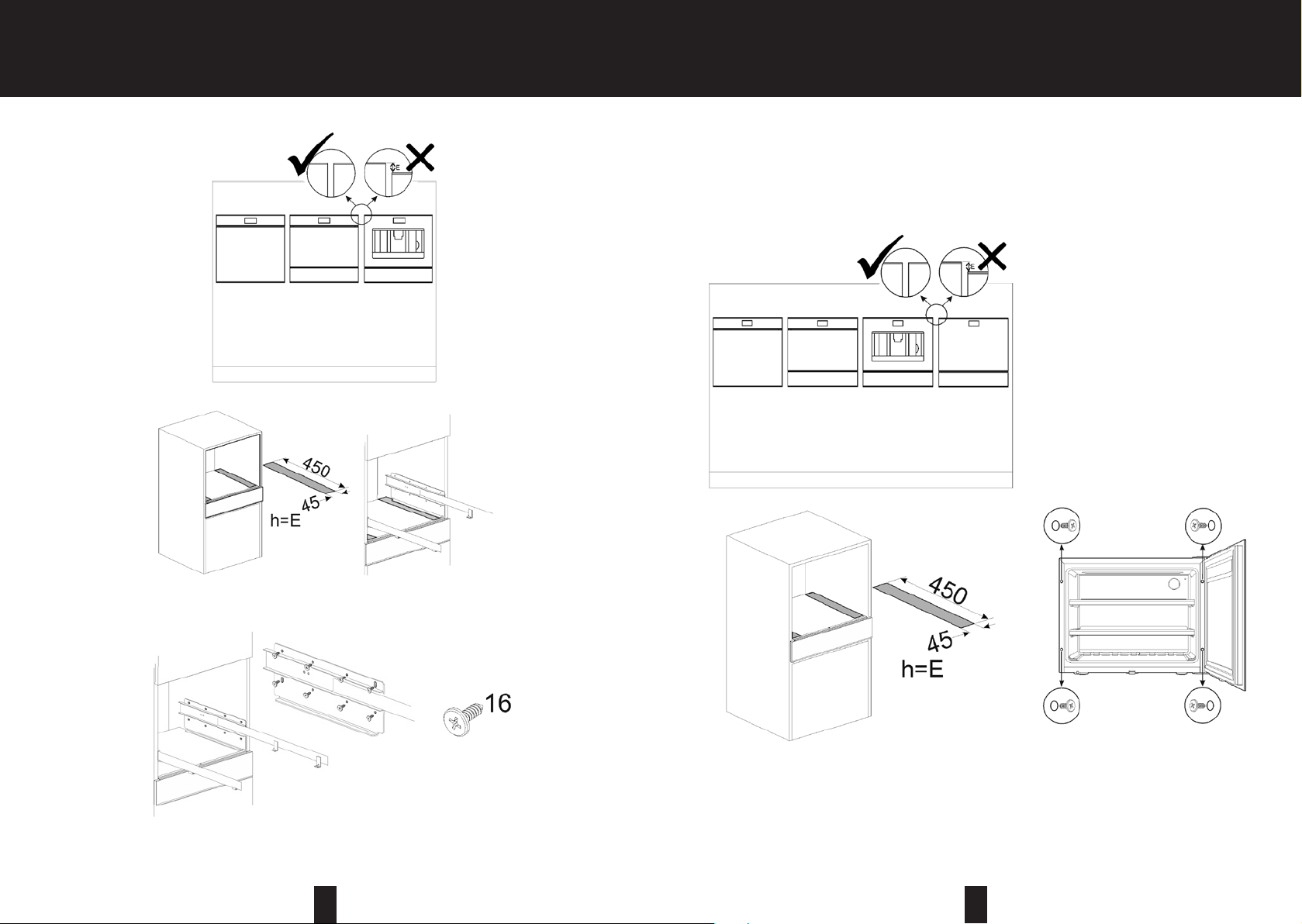

Armario bodega:

Apoye el armario bodega sobre el cajón y compruebe las alineaciones
horizontales.
Si fuera necesario, utilice placas de relleno* bajo las patas del armario
bodega. (Fig. 13)

Fije el armario bodega con los tornillos. (Fig.14)

Fig. 11

Fig. 12

Proceda con la jación de los soportes con todos los tornillos necesarios.

102 103

Fig. 13 Fig. 14

* placas de relleno no incluidas

7. Ajuste las bisagras de las puertas alrededor de los productos para uniformar
las suras.

INSTALACIÓN - Productos en espacios con una altura de 45 cm

En el caso de que LA INSTALACIÓN DE LOS ELECTRODOMÉSTICOS tenga que
efectuarse EN NICHOS DE 45 CM de altura:

1. Compruebe que el mueble esté nivelado y nivele las bases de apoyo. (Fig. 1)

2. Compruebe que cada supercie de apoyo (repisa) esté en posición
perfectamente horizontal. En caso contrario es necesario corregir la falta de
alineación después de haber introducido el producto. (Fig. 1)

Fig. 1

3. Si en la composición hay un horno de 45 cm, este será el primer producto
que haya que colocar, centrar y jar al mueble. (Fig. 2)

4. Coloque el segundo producto al lado del horno de 45 cm ya instalado:

• Horno de 45 cm:
Alinee los tableros superiores de los hornos. Si fuera necesario, añada placas
de relleno* colocándolas debajo del horno para compensar posibles faltas de
alineación.
Por último, je el producto con los tornillos (Fig. 3)

* placas de relleno no incluidas

Fig. 2

104 105

Fig. 3

INSTALACIÓN - Productos en espacios con una altura de 45 cm

• Máquina de café:

Si el ancho del nicho es de 560 mm: no es necesario colocar ninguna placa
de relleno detrás de la placa de las guías. (Fig. 5)

Si el ancho del nicho es de 562 mm, utilice las placas de relleno incluidas de
1 mm colocándolas detrás de las placas de las guías. (Fig. 4)

Si el ancho del nicho es de 564 mm utilice las placas de relleno incluidas de 2
mm colocándolas detrás de las placas de las guías. (Fig. 4)

Fig. 4

Apoye las guías correderas en la supercie de apoyo del mueble, ajustándolas
perfectamente al lateral del mueble.
Fije los soportes con las guías al mueble con solo 2 tornillos, utilizando los
oricios ranurados. (Fig. 5)

Extraiga las guías correderas y coloque encima la máquina de café. (Fig. 6)

Compruebe las alineaciones horizontales con el resto de los productos. Si fuera
necesario, añada una placa de relleno* bajo uno o ambos soportes. (Fig. 7)

Únicamente cuando se haya comprobado la correcta alineación del frontal de

Fig. 5

106 107

la máquina, proceda con la jación con todos los tornillos. (Fig.8)

Fig. 6

INSTALACIÓN - Productos en espacios con una altura de 45 cm

Armario bodega:

•
Coloque y centre el producto en el mueble. Compruebe la alineación de los

tableros superiores de los productos colocados a los lados. Si fuera necesario,
utilice placas de relleno bajo las patas del armario bodega (Fig. 9) para
compensar posibles desalineaciones.
Por último, je el producto con los tornillos. (Fig. 10)

* placas de relleno no incluidas

Fig.7

Fig.8

Proceda con la jación de los soportes con todos los tornillos necesarios.

108 109

Fig. 9 Fig. 10

* placas de relleno no incluidas

5. Ajuste las bisagras de las puertas alrededor de los productos para uniformar
las suras.
