Smeg SF4604MCNR User manual [PT]

DOLCE STIL NOVO

Tips & tricks for a perfect alignment

Consigli e suggerimenti per un perfetto allineamento

PT

Este manual de instalação é acompanhado

por um vídeo de demonstração que pode ser

visualizado aqui:

www.youtube.com/user/SmegSpA

Posicionamento dos produtos

em compartimentos de 60 cm de altura

Posicionamento dos produtos

em compartimentos de 45 cm de altura

INSTALAÇÃO - Produtos em compartimentos com altura de 60 cm

No caso de A INSTALAÇÃO DOS ELETRODOMÉSTICOS ter de ser efetuada EM
NICHOS COM 60 CM de altura:

1. Verique que o móvel seja nivelado segundo a bolha de nivelação e nivele as
bases de apoio. (Fig. 1)

2. Verique que os planos de apoio (prateleiras) estejam perfeitamente
horizontais. (Fig. 1)

IMPORTANTE

Fig. 1

3. Se oconjunto incluir um forno de 60 cm, este será o primeiro aparelho a
inserir, centrar e xar ao móvel. (Fig. 2).

IMPORTANTE:

- Insira nos restantes nichos todas as gavetas e nivele-as no sentido

horizontal alinhando as tiras inferiores à tira inferior do forno de 60 cm (Fig. 4)

- É possível ajustar a altura do vidro frontal da gaveta atuando nos

parafusos (parafusos com inserção Torx) no interior da gaveta (desaperte os
parafusos, ajuste a altura e volte a apertar os parafusos). (Fig. 4)

.

4. Se o conjunto não incluir um forno de 60 cm, mas incluir um forno de 45
cm e uma gaveta, estes serão as primeiras peças a inserir, centrar e xar ao
móvel (Fig. 3).

Fig. 2

Fig. 3

114 115

Fig. 4

INSTALAÇÃO - Produtos em compartimentos com altura de 60 cm

5. Verique o alinhamento das gavetas em profundidade em relação à porta do
forno. Se for necessário, efetue os seguintes ajustes:

- Utilize uma chave hexagonal de 5 mm e atue no mecanismo de ajuste do

engate da gaveta. Rodando no sentido horário a gaveta avança para a frente,
no sentido anti-horário volta para dentro (Fig. 5)

- Insira um calço por trás do suporte da gaveta ao móvel para compensar

as saliências diferentes entre direita e esquerda da parte frontal da gaveta.

Fig. 5

6. Insira o primeiro aparelho de 45 cm alinhando-o ao forno de 60 cm instalado
anteriormente.

• Forno de 45 cm:
Alinhe as tiras superiores do forno. Se for necessário, utilize um calço* por
baixo do forno (Fig. 6) para compensar eventuais desalinhamentos. Por m xe
o aparelho com os parafusos (Fig. 7)

Fig. 6

* calços não fornecidos

IMPORTANTE:

- Uma vez terminado o ajuste, xe a gaveta ao móvel com os parafusos

laterais e por m coloque os suportes de cobertura (Fig. 5A).

116 117

Fig. 5A

Fig. 7

INSTALAÇÃO - Produtos em compartimentos com altura de 60 cm

• Máquina de café:

Se a largura do nicho for de 560 mm: não serve algum calço por trás
daplaca dos guias. (Fig. 8)

Se a largura no nicho for de 562 mm utilize os calços fornecidos de 1 mm
colocando-os por trás das placas dos guias. (Fig. 8)

Se a largura no nicho for de 564 mm utilize os calços fornecidos de 2 mm
colocando-os por trás das placas dos guias. (Fig. 8)

Fig. 8

Coloque os guias deslizantes no cárter da gaveta, mantendo-os nivelados com
a parte superior do móvel.
Fixe os suportes com os guias do móvel com somente 2 parafusos, utilizando
as aberturas ranhuradas. (Fig. 9)

Extraia os guias deslizantes e coloque por cima a máquina do café. (Fig. 10)

Verique os alinhamentos horizontais com os outros produtos e com a
gaveta(verique que a fenda entre a máquina e a gaveta seja constante). Se
for necessário acrescente um calço por baixo de um ou de ambos os suportes.
(Fig. 11)

Fig. 9

Apenas após vericar o correto alinhamento da parte frontal do aparelho
poderá avançar com a xagem com todos os parafusos. (Fig. 12)

118 119

Fig. 10

INSTALAÇÃO - Produtos em compartimentos com altura de 60 cm

Adega de vinhos:

•
Encoste a adega de vinhos à gaveta e verique os alinhamentos horizontais.

Se for necessário, acrescente calços* por baixo dos pés da adega de vinhos.
(Fig. 13)

Fixe a adega de vinhos com os parafusos. (Fig. 14)

Fixe os suportes com todos os parafusos necessários.

120 121

Fig. 11

Fig. 13 Fig. 14

* calços não fornecidos

Fig. 12

7. Coloque as dobradiças das portas à volta dos aparelhos para uniformar as
fendas.

INSTALAÇÃO - Produtos em compartimentos com altura de 45 cm

No caso de A INSTALAÇÃO DOS ELETRODOMÉSTICOS ter de ser efetuada EM
NICHOS COM 45 CM de altura:

1. Verique que o móvel seja nivelado segundo a bolha de nivelação e nivele as
bases de apoio. (Fig. 1)

2. Verique que os planos de apoio (prateleiras) estejam perfeitamente
horizontais. De contrário, é necessário corrigir o desalinhamento após inserir o
aparelho. (Fig. 1)

Fig. 1

4. Insira o segundo aparelho alinhando-o ao forno de 45 cm instalado
anteriormente.

• Forno de 45 cm:
Alinhe as tiras superiores do forno. Se for necessário utilize um calço* por
baixo do forno para compensar eventuais desalinhamentos.
Por m xe o aparelho com os parafusos (Fig. 3)

3. Se noconjunto houver um forno de 45 cm, este será o primeiro aparelho a

inserir, centrar e xar ao móvel. (Fig. 2)

Fig. 2

122 123

* calços não fornecidos

Fig. 3

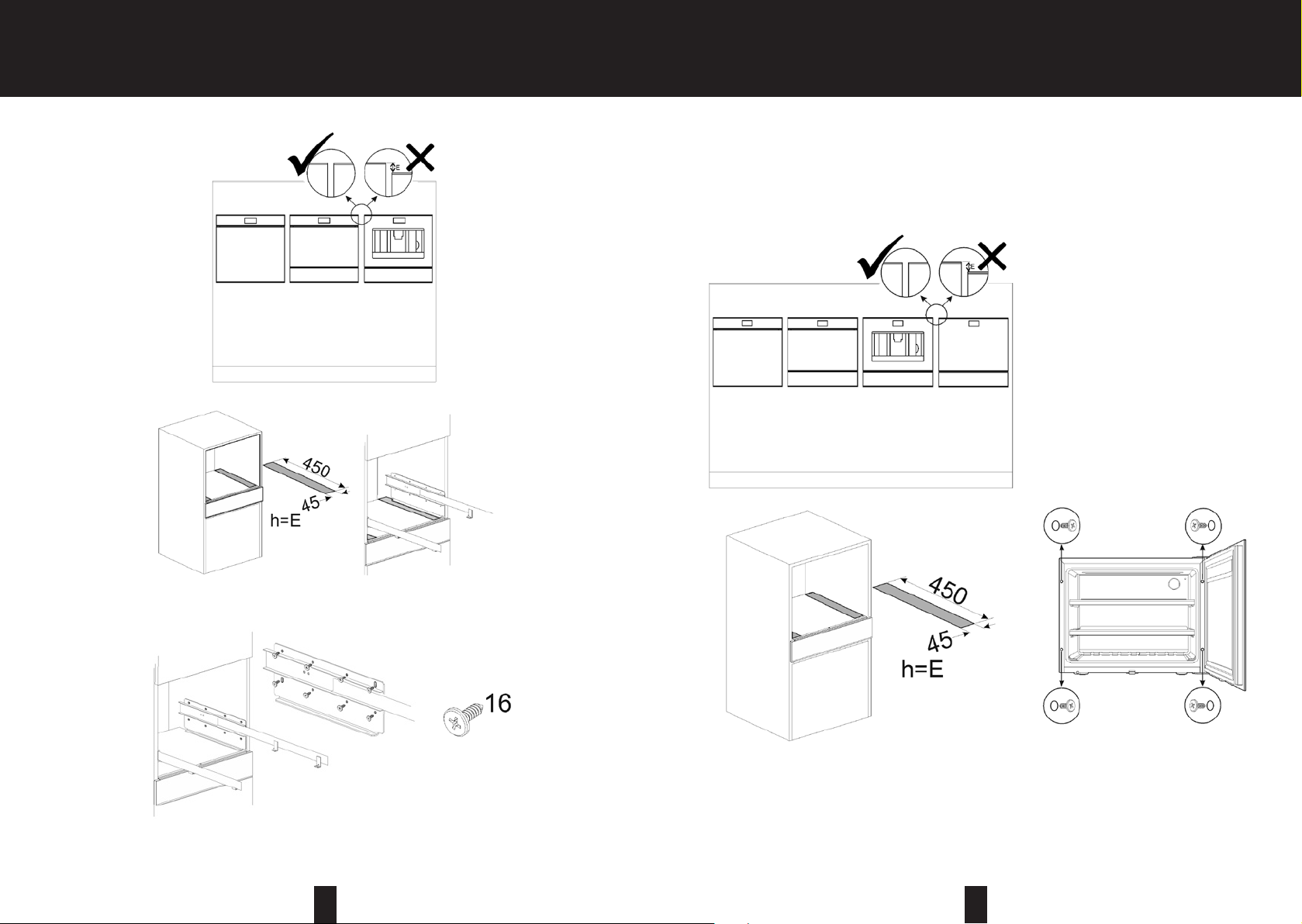

INSTALAÇÃO - Produtos em compartimentos com altura de 45 cm

• Máquina de café:

Se a largura do nicho for de 560 mm: não serve algum calço por trás
daplaca dos guias. (Fig. 5)

Se a largura no nicho for de 562 mm utilize os calços fornecidos de 1 mm
colocando-os por trás das placas dos guias. (Fig. 4)
Se a largura no nicho for de 564 mm utilize os calços fornecidos de 2 mm
colocando-os por trás das placas dos guias. (Fig. 4)

Fig. 4

Coloque os guias deslizantes na prateleira do móvel, mantendo-os nivelados
com a parte superior do móvel.
Fixe os suportes com os guias do móvel com somente 2 parafusos, utilizando
as aberturas ranhuradas. (Fig. 5)

Extraia os guias deslizantes e coloque por cima a máquina do café. (Fig. 6)

Verique os alinhamentos horizontais com os outros aparelhos. Se for
necessário acrescente um calço* por baixo de um ou de ambos os suportes.
(Fig. 7)

Fig. 5

124 125

Apenas após vericar o correto alinhamento da parte frontal da máquina
poderá avançar com a xagem com todos os parafusos. (Fig. 8)

Fig. 6

INSTALAÇÃO - Produtos em compartimentos com altura de 45 cm

Adega de vinhos:

•
Insira e centre o aparelho no móvel. Verique o alinhamento das tiras

superiores dos aparelhos encostados. Se for necessário utilize um calço*
por baixo dos pés da adega de vinhos (Fig. 9) para compensar eventuais
desalinhamentos.
Por m xe o aparelho com os parafusos. (Fig. 10)

* calços não fornecidos

Fixe os suportes com todos os parafusos necessários.

126 127

Fig. 7

Fig. 8

Fig. 9 Fig. 10

* calços não fornecidos

5. Coloque as dobradiças das portas à volta dos aparelhos para uniformar as
fendas.

smeg.com
