Page 1
Innehåll
1. ANVISNINGAR FÖR KORREKT ANVÄNDNING ____________________________ 109
2. SÄKERHETSANVISNINGAR____________________________________________ 110
3. LÄR KÄNNA DIN SPISHÄLL ____________________________________________ 111
4. FÖRE FÖRSTA ANVÄNDNINGSTILLFÄLLET ______________________________ 111
5. KOKZONER_________________________________________________________ 112
6. BESKRIVNING AV KONTROLLER PÅ FRONTPANELEN _____________________ 113
7. ANVÄNDNING AV SPISHÄLLEN ________________________________________ 114
8. RENGÖRING OCH UNDERHÅLL ________________________________________ 118
9. NÅGOT SOM ÄR FEL? ________________________________________________ 118
10. INSTALLATION ______________________________________________________ 119
ANVISNINGAR TILL ANVÄNDAREN: Dessa anvisningar innehåller goda råd, beskrivning av olika
kommandon och vägledning för rengöring och underhåll av apparaten.
ANVISNINGAR TILL INSTALLATÖREN: dessa är avsedda för installatören som ska installera
utrustningen, ställa in dess funktioner och genomföra en kontrolltest.
108
Page 2
Anvisningar för korrekt användning
1. ANVISNINGAR FÖR KORREKT ANVÄNDNING
ELANSLUTNING: SE INSTALLATIONSANVISNINGARNA FÖR INFORMATION OM
SÄKERHETSFÖRESKRIFTER FÖR GAS OCH EL SAMT VENTILATIONSKRAV.
FÖR DIN EGEN SKULL, SAMT AV SÄKERHETSSKÄL, FÖRESKRIVER LAGEN ATT ALLA GASOCH ELEKTRISKA APPARATER SKA INSTALLERAS OCH FÅ SERVICE AV FACKKUNNIG OCH
AUKTORISERAD PERSONAL I ENLIGHET MED GÄLLANDE STANDARDER OCH DIREKTIV.
VÅRA INSTALLATÖRER GARANTERAR ATT INSTALLATIONER OCH SERVICE SKER I
ENLIGHET MED GÄLLANDE FÖRESKRIFTER.
URKOPPLING AV GAS- OCH ELAPPARATER BÖR ALLTID UTFÖRAS AV FACKKUNNIG
PERSONAL.
DENNA HANDBOK HÖR IHOP MED APPARATEN OCH SKA DÄRFÖR FÖRVARAS I SIN HELHET
OCH VARA LÄTTILLGÄNGLIG UNDER SPISENS HELA LIVSTID. VI REKOMMENDERAR ATT DU
LÄSER DENNA HANDBOK GRUNDLIGT OCH ALLA DESS INSTRUKTIONER INNAN DU BÖRJAR
ANVÄNDA HÄLLEN. INSTALLATIONEN MÅSTE UTFÖRAS AV EN AUKTORISERAD
INSTALLATÖR ENLIGT GÄLLANDE FÖRESKRIFTER. DENNA APPARAT ÄR GODKÄND FÖR
PRIVAT BRUK OCH FÖLJER NU GÄLLANDE FÖRESKRIFTER. APPARATEN ÄR KONSTRUERAD
FÖR FÖLJANDE FUNKTIONER: TILLAGNING OCH UPPVÄRMNING AV MAT. ALLA ANDRA
ANVÄNDNINGSOMRÅDEN ANSES FELAKTIGA.
TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR FELAKTIG ANVÄNDNING.
ANVÄND ALDRIG DENNA APPARAT FÖR UPPVÄRMNING AV RUM.
SLÄNG INTE FÖRPACKNINGSMATERIALET I HUSHÅLLSSOPORNA. SORTERA DE OLIKA
MATERIALEN OCH LÄMNA DEM PÅ NÄRMASTE ÅTERVINNINGSSTATION.
DENNA APPARAT ÄR MÄRKT ENLIGT DET EUROPEISKA DIREKTIVET 2002/96/EG FÖR
ELEKTRISKT OCH ELEKTRONISKT AVFALL.
DESSA DIREKTIV ÄR RAMEN FÖR EUROPAS RETUR OCH ÅTERVINNING AV ELEKTRISK OCH
ELEKTRONISK UTRUSTNING.

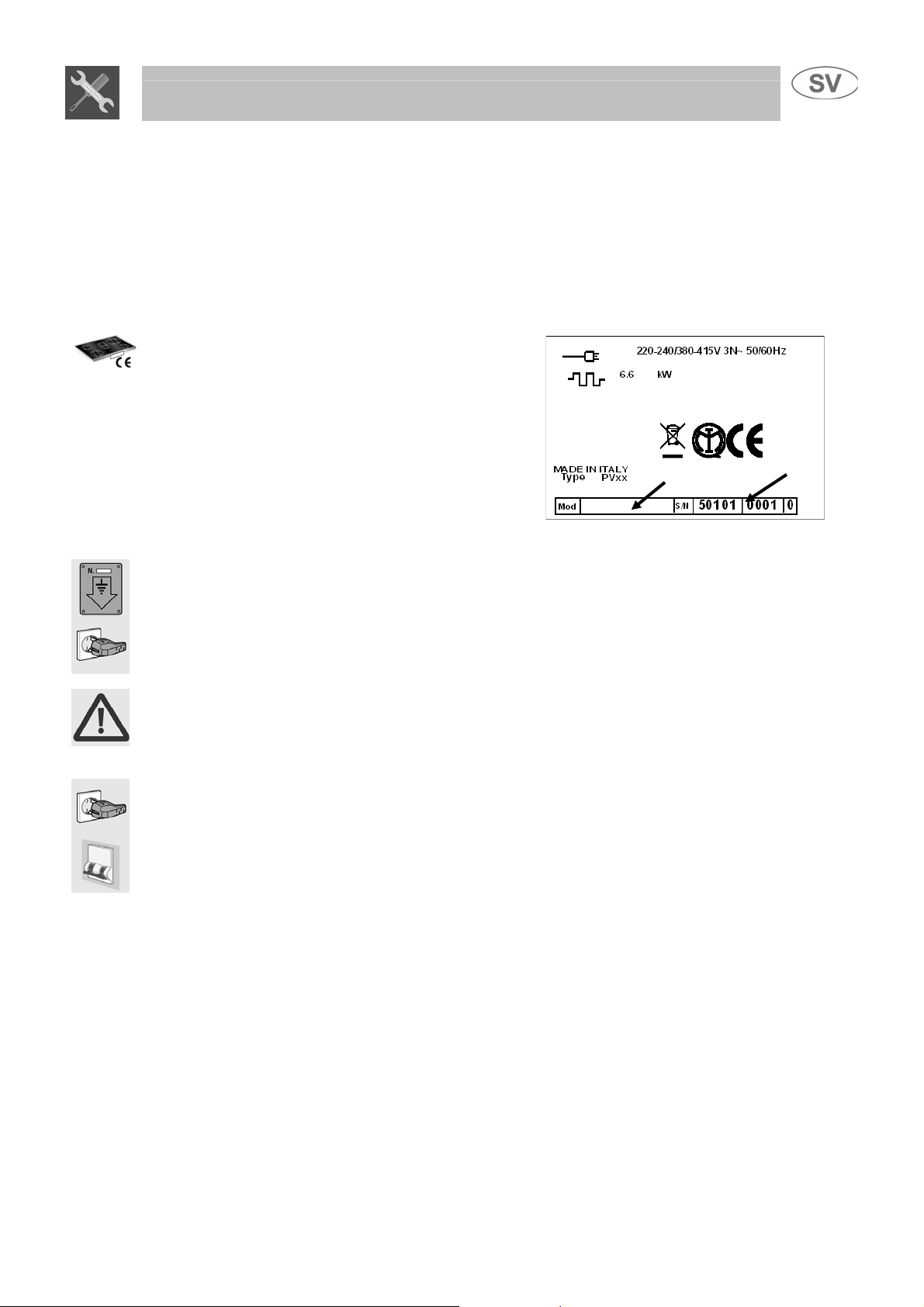

IDENTIFIKATIONSSKYLTEN MED TEKNISK DATA, SERIENUMMER OCH MÄRKNING ÄR VÄL
SYNLIGT PLACERAD UNDER MANTELN.
IDENTIFIKATIONSPLÅTEN PÅ MANTELN FÅR INTE TAS BORT.
SPILL INTE SOCKER ELLER SÖTA BLANDNINGAR PÅ HÄLLEN NÄR DEN ÄR
VARM. PLACERA ALDRIG MATERIAL SOM KAN SMÄLTA PÅ HÄLLEN (PLAST
ELLER ALUMINIUMFOLIE). OM OLYCKAN ÄNDÅ ÄR FRAMME SKA HÄLLEN
STÄNGAS AV OCH DET SMÄLTA MATERIALET SKRAPAS BORT MED DEN
MEDLEVERERADE SKRAPAN MEDAN HÄLLEN ÄNNU ÄR VARM FÖR ATT
FÖRHINDRA SKADOR. ATT INTE OMEDELBART RENGÖRA HÄLLEN KAN
LEDA TILL FÖRHÅRDNADER SOM ÄR OMÖJLIGA ATT TA BORT NÄR HÄLLEN
SVALNAT.
Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av
nonchalerande av ovanstående föreskrifter eller för ingrepp på utrustningen eller för användande av
annat än originalreservdelar.
109
Page 3
2. SÄKERHETSANVISNINGAR
ANVISNINGAR TILL INSTALLATÖREN: DESSA ÄR AVSEDDA FÖR INSTALLATÖREN SOM SKA
INSTALLERA UTRUSTNINGEN, STÄLL IN DESS FUNKTIONER OCH GENOMFÖRA EN
KONTROLLTEST.
DET ELEKTRISKA SYSTEMET SKA JORDAS ENLIGT GÄLLANDE SÄKERHETSFÖRESKRIFTER.
VID ELEKTRISK ANSLUTNING VIA ETT VÄGGUTTAG SKA MAN FÖRSÄKRA SIG OM ATT DE
BÅDA ANSLUTNINGSKOMPONENTERNA ÄR KOMPATIBLA BETRÄFFANDE KABELAREA OCH
GÄLLANDE FÖRESKRIFTER.
VÄGGUTTAGET MÅSTE KUNNA NÅS NÄR APPARATEN HAR BYGGTS IN.
DRAG ALDRIG UT KONTAKTEN GENOM ATT DRA I NÄTKABELN.
KONTROLLERA ALLTID ATT KONTROLLVREDEN STÅR PÅ "0" (OFF) NÄR DU HAR ANVÄNT
HÄLLEN FÄRDIGT.
APPARATEN BLIR MYCKET VARM VID ANVÄNDNING. VIDRÖR INTE HÄLLENS YTA.
ANORDNINGEN ÄR ENDAST AVSEDD ATT ANVÄNDAS AV VUXNA. HÅLL BARN PÅ SÄKERT
AVSTÅND OCH LÅT DEM INTE LEKA MED HÄLLEN.
APPARATEN BLIR MYCKET VARM VID ANVÄNDNING. LÄMPLIGA VÄRMEISOLERADE
GRYTHANDSKAR ELLER – LAPPAR BÖR ANVÄNDAS.
INNAN DENNA APPARAT TAS I BRUK SKA ALLA DEKALER OCH SKYDDSFILM, PÅ SÅVÄL
INSIDA SOM UTSIDA, TAS BORT.
OMEDELBART EFTER INSTALLATIONEN SKA EN KORT KONTROLLTEST AV APPARATEN
UTFÖRAS ENLIGT NEDANSTÅENDE ANVISNINGAR. OM UTRUSTNINGEN INTE FUNGERAR
SKA DEN KOPPLAS BORT FRÅN ELNÄTET. RING DÄREFTER TILL NÄRMASTE ELFIRMA.
FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN. SAMTLIGA REPARATIONER PÅ
HÄLLEN SKA UTFÖRAS AV EN AUKTORISERAD TEKNIKER ELLER HOS AUKTORISERAD
ÅTERFÖRSÄLJARE.
Viktigt!
Var speciellt uppmärksam om barn befinner sig i närheten, eftersom barnen inte kan se
varningslamporna som indikerar restvärme. Även efter att plattorna har stängts av, är
kokzonen fortfarande varm ytterligare en tid.
Försäkra dig om att barn aldrig vidrör hällen.
Säkerhetsanvisningar
110
Page 4
Anvisningar till användaren
3. LÄR KÄNNA DIN SPISHÄLL
Hällens glasyta
Ensam kokzon
Dubbel oval kokzon
Dubbel rund kokzon
ALLA KOMPONENTER SOM NÄMNS INNEFATTAS INTE I ALLA MODELLER
4. FÖRE FÖRSTA ANVÄNDNINGSTILLFÄLLET
Avlägsna förpackningsmaterialet från hemmet. Separera de olika förpackningsmaterialen och ta det till
närmaste avfallsstation för sorterat avfall.
Innan hällen tas i bruk första gången ska den rengöras. Efter rengöring startas kokzonerna en i
taget, utan kärl, i ca 3 minuter på högsta värme. Detta gör att “fabrikslukten” försvinner och att all
fukt som kan ha samlats i värmeelementen torkas ut. Detta är nödvändigt för att de elektriska
kretsarna ska arbeta korrekt.
Ta bort alla dekaler och skyddsöverdrag.
För att starta hällen, följ instruktionerna i avsnitt ”7”.
Tidursinställning
Kontrollpanel
Trippel kokzon
Uppvärmningszon
111
Page 5
Anvisningar till användaren
5. KOKZONER
Anordningen har 4-5 kokzoner med olika diameter och styrka. Deras läge visas med cirklarna och avgiven värme
definieras av markeringarna på glasytan. De fem HIGH-LIGHT kokzonerna är markerade och startar några
sekunder efter det att de har aktiverats. Värmeintensiteten kan justeras med hjälp av vreden som finns på
frontpanelen, från minimum 1 till maximum 6/9 (beroende på modell).
De kokzoner som är markerade med två runda cirklar ( ) är dubbla kokzoner antingen inom den inre cirkeln eller
båda cirklarna.
FRÄMRE MITTRE ENKEL KOKZON
HÖGER DUBBEL KOKZON BAK
112
BAKRE MITTRE DUBBEL KOKZON
MITTRE OVAL DUBBEL KOKZON
VÄNSTER ENKEL KOKZON FRAM
VÄNSTER ENKEL KOKZON BAK
HÖGER ENKEL KOKZON BAK
HÖGER ENKEL KOKZON FRAM
VÄNSTER KOKZON FRAM
HÖGER DUBBEL KOKZON BAK
MITTRE TRIPPEL KOKZON
UPPVÄRMNINGSZON
HÖGER DUBBEL KOKZON FRAM
HÖGER TRIPPEL KOKZON
Page 6
Anvisningar till användaren
Alla hällens kontrollknappar och vred är grupperade på frontpanelen. I tabellen nedan finns en

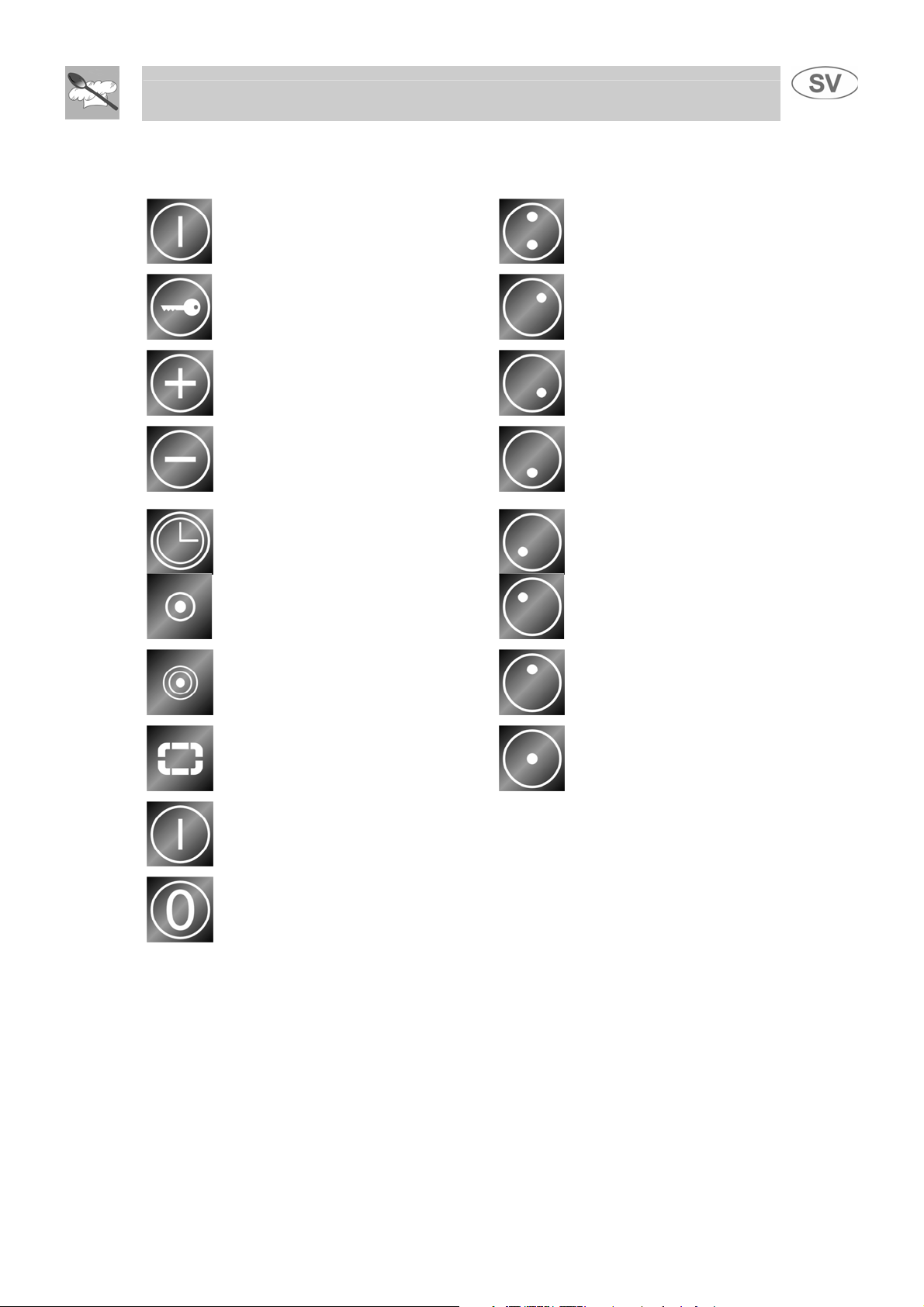

6. BESKRIVNING AV KONTROLLER PÅ FRONTPANELEN
beskrivning av de symboler som används.
TÄNDNING AV HÄLL
OVAL KOKZON
KONTROLLER TILL-FRÅN
ÖKNING AV VÄRDE
MINSKNING AV VÄRDE
HÖGER KOKZON BAK
HÖGER KOKZON FRAM
FRÄMRE MITTRE KOKZON
TIDURSINSTÄLLNING
DUBBEL KOKZON
TRIPPEL KOKZON
VÄNSTER KOKZON FRAM
BAKRE VÄNSTER KOKZON
MITTRE KOKZON BAK
UPPVÄRMNINGSZON
CENTRAL KOKZON
(MOD. SE2958TC)
START AV UPPVÄRMNINGSZON
(MOD. SE2958TC)
AVSTÄNGNING AV
UPPVÄRMNINGSZON
(MOD. SE2958TC)
113
Page 7
Varje vred visar vilken kokzon den är ämnad för.
Varje vred visar vilken kokzon den är ämnad för.

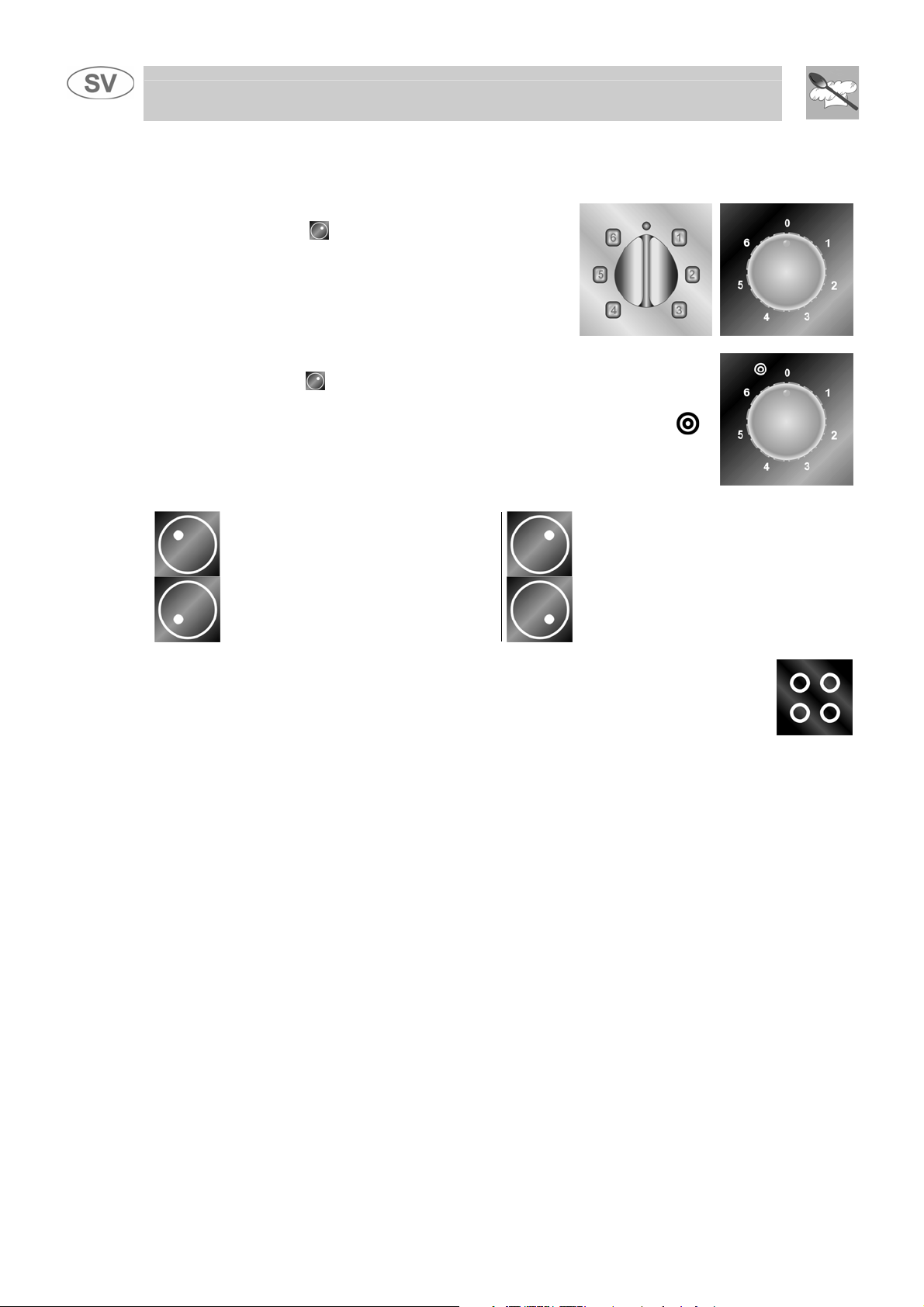

7. ANVÄNDNING AV SPISHÄLLEN
7.1 Hällar med vred
7.1.1 Enkla kokzoner
Till exempel symbolen
höger kokzon bak.
För att starta uppvärmningen vrids vredet till önskat läge
(1 till 6). Värmeregleringen är steglös, vilket innebär att
apparaten även fungerar på mellanliggande värden.
7.1.2 Dubbla kokzoner
Till exempel symbolen
För att starta den inre kokzonen vrids vredet till önskat läge (1 till 6).
Anvisningar till användaren
som identifierar vredet som styr
som identifierar vredet som styr höger kokzon bak.
För att värma upp både den inre och den yttre kokzonen vrider du vredet till
och släpper det sedan. Vredet återgår då till 9. För att justera intensiteten på
värmen, vrids vredet motsols till önskat läge. För att återgå till enbart den inre
kokzonen, vrid vredet tillbaka till 0 och sedan till önskat läge (1 till 6).
De fyra signallamporna som befinner sig mellan kokzonerna tänds när temperaturen i
7.1.3 Beskrivning av symboler
VÄNSTER BAK
VÄNSTER FRAM
7.1.4 Eftervärme
en eller flera av zonerna överstiger 60°C.
Lamporna slocknar när temperaturen understiger ca 60°C.
7.1.5 Avstängning
För att stänga av apparaten vrider du tillbaka vredet till 0.
HÖGER BAK
HÖGER FRAM
114
Page 8
Anvisningar till användaren

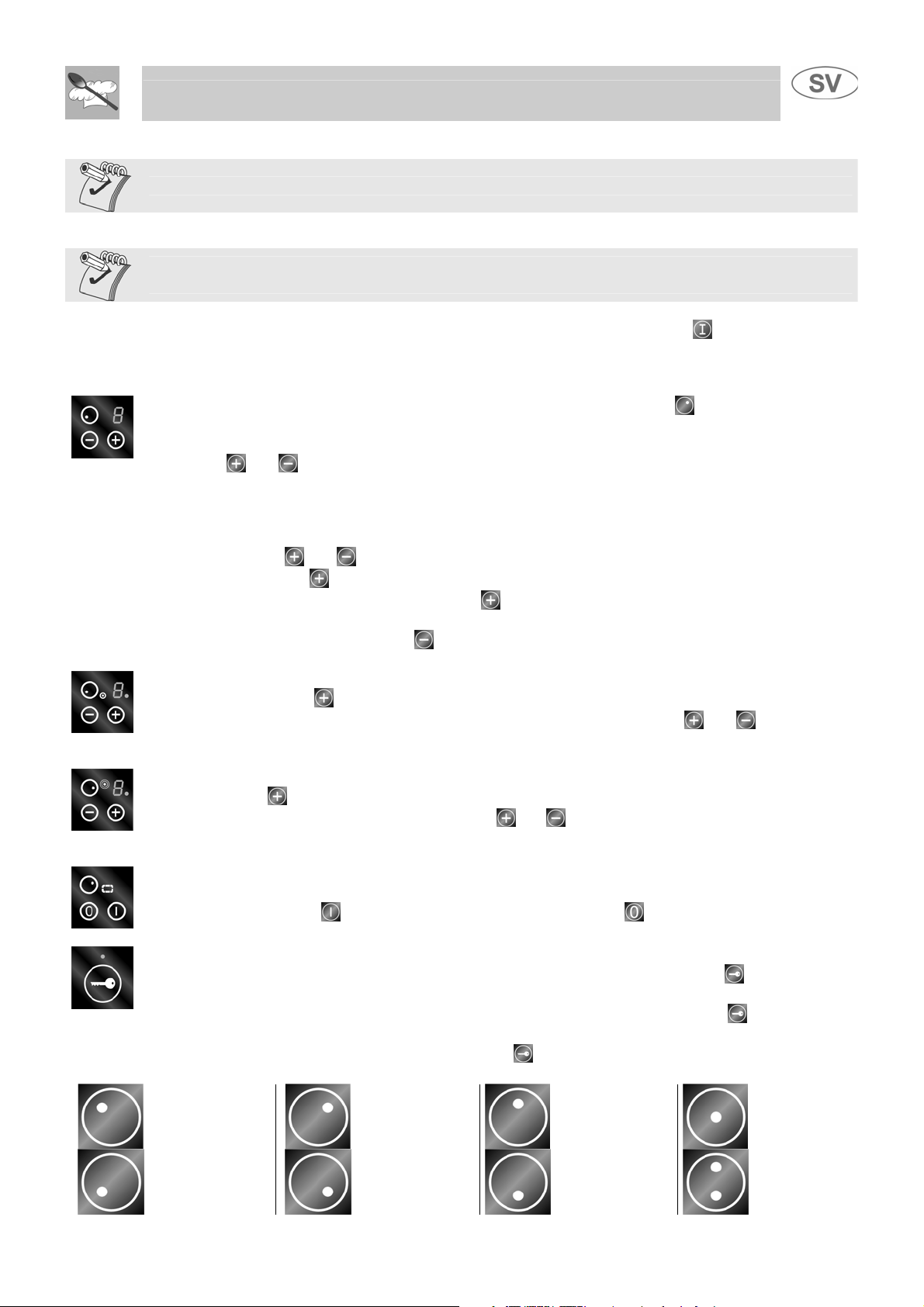

7.2 Hällar med touch-control knappar
När en symbol trycks in ljuder en ton för bekräftelse.
För att manövrera panelen på en häll som är försedd med touch-controls så trycks symbolen som är
tryckt på ytan in.
Vid första anslutning till strömförsörjning genomgår hällen automatiskt en
manövreringskontroll och alla indikeringslampor tänds i några sekunder.
7.2.1 Att starta den elektriska hällen
När hällen inte används ska samtliga komponenter stängas av. Om symbolen
kommer hällen att starta. Värmenivån måste ställas in inom 20 sekunder efter det att sektorn tänts; om
inte stänger hällen av automatiskt.
7.2.2 Enkla kokzoner
Tillhörande kokzon indikeras intill varje manöverzon. Till exempel symbolen som identifierar vredet
som styr höger kokzon bak.
Efter det att hällen startats så som beskrivs i avsnitt “7.2.1 Att starta den elektriska hällen”, trycks
knapparna
vilken kokzonen ska arbeta.
Effektinställningen sker i ett område från minimum 1 till maximum 9.
Du måste ställa in effekten inom 5 sekunder från det att kokzonen aktiverats, i annat fall stängs den
automatiskt av.
Tryck in knapparna
1. tryck på symbolen (0 visas i displayen: detta betyder att kokzonen är aktiverad);
2. genom att fortsätta att trycka på symbolen , kan du justera kokzonens effekt till det maximala
värdet 9;
3. om du istället trycker in symbolen
7.2.3 Dubbla kokzoner
För att aktivera den dubbla kokzonen, när effekten nått 9 genom att följa instruktionerna i avsnitt “7.2.2
Enkla kokzoner”, trycks
av LED som tänds vid den aktuella effektmarkeringen. Tryck på symbolerna
effekten på den dubbla kokzonen till önskat läge.
7.2.4 Trippel kokzoner
För att aktivera trippel kokzonen, när effekten nått 9 genom att följa instruktionerna i avsnitt “7.2.3 Dubbla
kokzoner”, trycks
arbetseffekten förblir konstant. Tryck på symbolerna
önskat läge.
7.2.5 Uppvärmningszon
Denna zon, som endast finns på vissa modeller, håller en temperatur inom det streckade området på
ca 90°C. Zonen används för att värma upp maträtter eller för att hålla dem varma. Om hällen inte är
låst trycks bara knappen
7.2.6 Blockering av kokzon
60 sekunder efter senaste effektinställning “blockeras” hällen och det är inte längre möjligt att göra
effektinställningar. Denna anordning, som indikeras med en LED ovanför symbolen
integrerades för att öka säkerheten vid användning av hällen.
Hällen kan även blockeras manuellt. Allt du behöver göra är att trycka på symbolen
funktionerna.
Blockeringen kan tas bort genom att trycka på symbolen .
7.2.7 Kokzonernas utformning
och in för att aktivera kokzonen (displayen visar 0) och justera sedan effekten vid
och på följande sätt för att aktivera kokzonen och för att ställa in effekten:
, justeras effekter för kokzonen nedåt till minimivärdet 1.
in igen. Maximal effekt för kokzonerna är nu aktiverad och visas med hjälp
in igen. Nu är maximal effekt för trippel kokzon aktiverad och LED indikerar att
och för att justera effekten på trippel kokzon till
in för att starta hällen. Tryck på knappen för att stänga av hällen.
trycks in två gånger
och för att justera
(bild vid sidan),
för att blockera
VÄNSTER BAK
VÄNSTER
FRAM
HÖGER BAK
HÖGER FRAM
MITTRE BAK
MITTRE FRAM
MITTRE
MITTRE
OVAL
115
Page 9
Om matlagningszonerna orsakar överhettning i det elektroniska kretskortet kommer värmen att

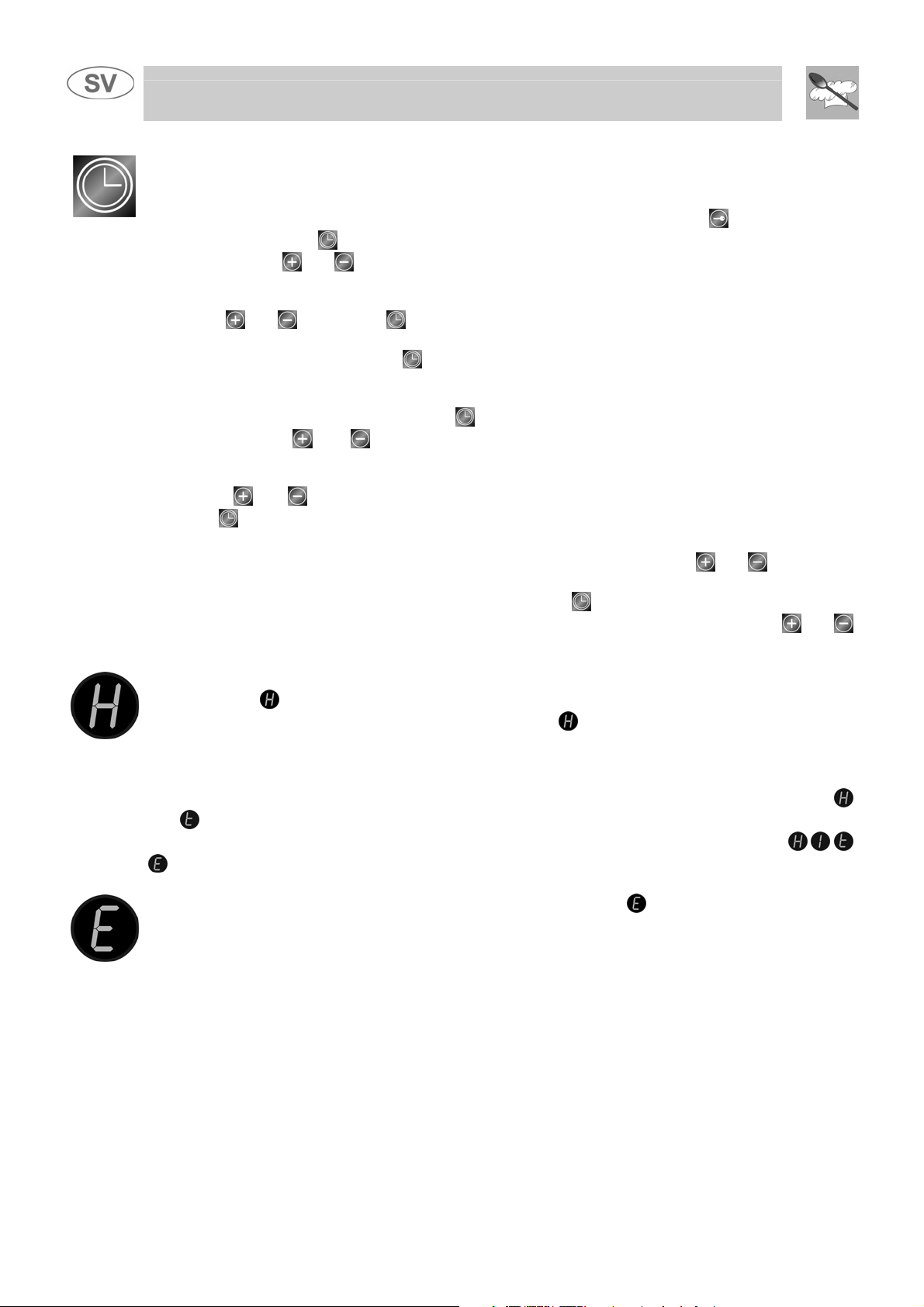

7.2.8 Tidur (endast på vissa modeller)
Vissa modeller är utrustade med ett 1 till 99-minuters tidur.
För att använda matlagning med tidur ska först effekten för kokzonen ställas i enlighet med
instruktionerna i avsnitt “7.2.2 Enkla kokzoner” och “7.2.3 Dubbla kokzoner”.
Nu trycks, om hällen inte är blockerad (om hällen är blockerad trycks knappen
funktionerna), symbolen
Mellan symbolerna och för den först aktiva kokzonen tänds en LED som indikerar att de minuter
som ställs in refererar till just denna kokzon.
De automatiskt nedräknande minuterna för kokzonen kan ökas eller minskas genom användning av
knapparna
5 sekunder efter det att knappen senast tryckts ned kommer tiduret att starta och kokzonen kommer
att vara igång tills dess att symbolen
I detta ögonblick kommer kokzonen automatiskt att stängas av.
Det är också möjligt att använda tidsinställd matlagning på mer än en kokzon åt gången. När tiduret är
inställt för den första zonen trycks knappen
mellan symbolerna
matlagningstiden ställs in så som tidigare beskrivits.
När tidsinställd matlagning är aktiverad för flera kokzoner samtidigt, kommer displayen mellan
symbolerna
symbolen
7.2.9 Ändring av data som ställts in
Under tidsinställd matlagning kommer varje enskild tryckning på symbolerna
minska effekten för kokzonen.
För att ändra den kvarvarande tiden för zonen ska knappen
Det är nu möjligt att ändra den inställda matlagningstiden genom att använda symbolerna
för tiduret.
7.2.10 Eftervärme
Varje kokzon är utrustad med en varningsanordning för eftervärme. När en kokzon har stängts av, kan
det hända att ”
mycket varm. Matlagningen kan återupptas under tiden
“7.2.2 / 7.2.3”.
7.2.11 Överhettningsskydd för elektroniskt styr-kretskort
stängas av automatiskt. Detta stänger av strömtillförseln till de främre zonerna och bokstäverna
och
strömtillförseln till samtliga kokzoner att stängas av och LED för strömtillförsel visar texten
. Matlagningen kan återupptas när temperaturen sjunkit under säkerhetströskeln.
7.2.12 Driftsfel
Om användaren begår ett fel vid användandet av knapparna visas
meddelandet kommer atrt visas så länge användaren fortsätter att använda knappen felaktigt.
och vid sidan av .
och för kokzonen att alternativt tändas och samtidigt visar minutdisplayen på
kvarstående tid för zonen som har LED tänd.
blinkar alternativt på LED för strömtillförseln. Om kretskortet inte svalnar av kommer
Anvisningar till användaren
in för att aktivera
in.
visar 0.
in för att byta tidursstyrning till nästa aktiva zon (LED
och för den andra aktiva kokzonen kommer att aktiveras) varefter
och att öka eller
tryckas in tills kokzonens LED tänds.
och
” blinkar i teckenfönstret. Detta meddelande anger att kokzonen fortfarande är
blinkar; gör som beskrivits i avsnitten
i displayen för strömtillförsel;
Kokzonerna stängs av när effektdisplayen visar 0. Kokzonen stängs automatiskt av 5 sekunder efter
116
7.2.13 Avstängning av kokzoner
det att displayen visar 0.
Om kokzonerna är varma kommer den blinkande eftervärmen ”H” att visas efter det att kokzonerna
stängts av.
Page 10
Anvisningar till användaren

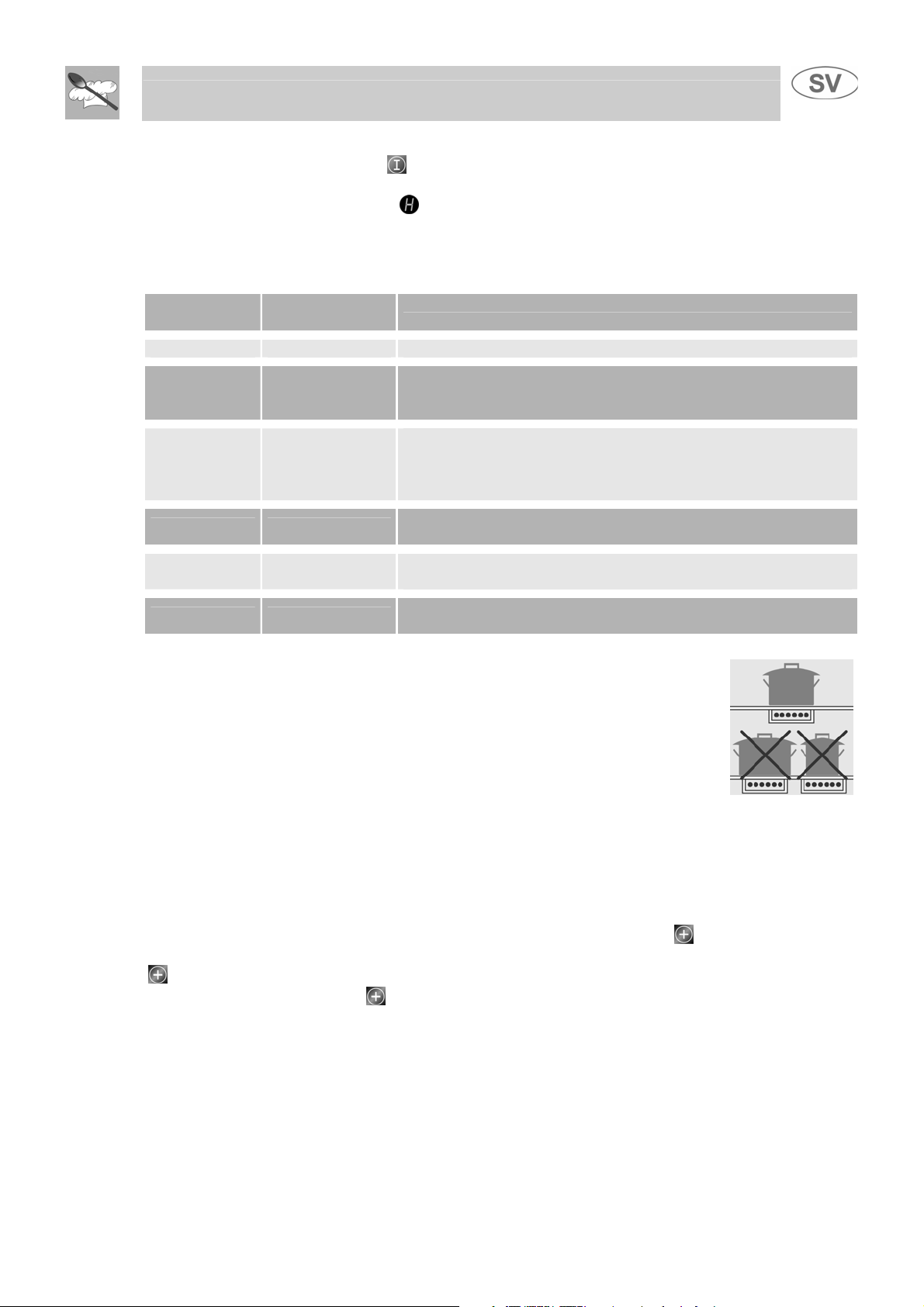

Tabellen nedan visar värdena som kan ställas in med respektive maträtt vid sidan av. Inställningarna
För bästa resultat och för att spara energi, använd bara kärl som är lämpliga för matlagning:
7.2.14 Avstängning
För att stänga av hällen, tryck på
; detta kommer att stänga av alla kokzoner även om de är igång
och hällen är fullständigt avstängd.
Om kokzonerna är varma kommer "
" att visas som en varning för eftervärme 5 sekunder efter det
att hällen stängts av.
7.3 Matlagningstips
kan variera på grund av mängden mat eller personlig smak.
VRED-
INSTÄLLNING
1 1 FÖR ATT SMÄLTA SMÖR, CHOKLAD ELLER LIKNANDE.
2 2-3
NUMMER I
DISPLAYEN
TYP AV MAT
FÖR ATT VÄRMA MAT, HÅLLA SMÅ MÄNGDER VATTEN
KOKANDE OCH FÖR ATT VISPA UPP SÅSER MED ÄGG
ELLER VATTEN.
3 4-5
FÖR ATT VÄRMA FAST ELLER FLYTANDE MAT, HÅLLA SMÅ
MÄNGDER VATTEN KOKANDE, TINA DJUPFRYST MAT,
TILLAGA OMELETTER PÅ 2-3 ÄGG MED FRUKT,
GRÖNSAKER ELLER LIKNANDE.
4 6
5 7-8
6 9
FÖR STUVNINGAR PÅ KÖTT, FISK OCH GRÖNSAKER,
SJUDA MAT, TILLAGA SYLT OSV.
FÖR ATT STEKA KÖTT, FISK, STEKAR OCH LEVER; FÖR
ATT SAUTERA KÖTT, FISK, ÄGG OSV.
FÖR FRITERING AV POTATIS OCH LIKNANDE SAMT FÖR
ATT SNABBT KOKA UPP VATTEN.
- Kokkärlens botten måste vara mycket tjock och helt plan. Kontrollera innan
kokkärlen placeras på spishällen att både dessa och spishällen är helt rena
och torra.
- För att undvika repor på hällen ska man aldrig använda kärl av gjutjärn eller
med en skrovlig botten.
- För att undvika energiförlust, ska man se till att diametern på kärlets botten är
av samma storlek som den cirkel som är markerad på spishällen.
7.4 Hållfunktionen ”A”
Vissa modeller av hällar har en ny “stand-by”-funktion som indikeras med bokstaven ”A” i displayen
(den som normalt visar kokzonens effektinställning).
Denna funktion tillåter att en lägre temperatur hålls på den keramiska hällens yta för den kokzon som
valts för att hålla redan lagad mat vid en konstant önskad temperatur (ex. soppor, skivat kött, fisk,
såser etc.).
7.4.1 Aktivering av hållfunktionen ”A”
Efter det att kokzonen aktiverats med displayen visande 0 trycks knappen
in. Displayen kommer
nu att visa bokstaven “A” som en indikering på att hållfunktionen är aktiverad. Tryckning på knappen
igen slår om till effektsteg 9, i detta fall på hällar med normala zoner. En återgång till effektnivå 0
och en tryckning på knappen
igen kommer inte att återaktivera funktionen”A”; för att aktivera
denna funktion ska kokzonen slås ifrån för att sedan slås till igen.
117
Page 11
8. RENGÖRING OCH UNDERHÅLL
Innan du börjar ska du koppla apparaten från strömmen.
Anvisningar till användaren
Fläckar från kokkärl med aluminiumbottnar kan lätt tas bort med en trasa som
8.1 Rengöring av keramikhällen
Spishällen ska rengöras regelbundet; helst efter varje användning när lampan för restvärme har
släckts.
fuktas med lite ättika.
Avlägsna alla vidbrända rester med skrapan som medföljer. Skölj med vatten och
torka efter med en ren trasa. Regelbunden användning av skrapan reducerar
behovet av kemiska rengöringsmedel väsentligt när det gäller den dagliga
rengöringen av spishällen.
Använd aldrig slipmedel eller frätande rengöringsmedel (dvs. skurpulver,
ugnsspray, fläckborttagningsmedel, stålull).
RENGÖR ALDRIG HÄLLEN MED ÅNGSTRÅLE.
9. NÅGOT SOM ÄR FEL?
PROBLEM MÖJLIGA ORSAKER VAD GÖR JAG?
Hällen fungerar inte
Tillagningsresultaten är
otillfredsställande
- Ugnen är inte ansluten eller
tillslagen.
- Det är elavbrott
- Temperaturen är för hög eller
för låg
- Fel läge i ugnen
- Fel slags tillagningskärl
- Tillagningnstiden är felaktig
- Slå till strömtillförseln
- Kontrollera strömtillförseln
- Se matlagningstips
Det ryker från hällen
Kokzonerna startar inte under
tidsinställd matlagning
- Hällen är smutsig
- Det har runnit över
- Fel i tidsinställd matlagning
- Rengör hällen när
tillagningen är avslutad Låt
den svalna av först.
- Använd ett större kärl
- Kontrollera instruktionerna
för tiduret
118
Page 12
Anvisningar till installatören
Typ av häll Se typskylt
Elektriska förbindelser
Max. elektrisk effekt Se typskylt
Bredd (mm) 290 595 720 900
Djup (mm) 510 510 510 510
10. INSTALLATION
10.1 Teknisk information
220-240V~ 50/60Hz / 380-415V 2N∼ 50/60Hz / 380-415V 3N∼ 50/60Hz
Hällens effektförsörjning
HÄLLENS DIMENSIONER
10.2 Typskylten
Försäkra dig om att strömstyrka och effekt i
strömförsörjningen överensstämmer med angiven
data på skylten under manteln. Denna skylt får
aldrig avlägsnas.
Elektrisk
MODEL
Serial
N°
10.3 Elanslutning
DET ELEKTRISKA SYSTEMET SKA JORDAS ENLIGT GÄLLANDE SÄKERHETSFÖRESKRIFTER.
NÄR HUVUDSTRÖMMEN ANSLUTS, SKA KONTAKT OCH VÄGGKONTAKT VARA KOMPATIBLA
OCH ANSLUTNING SKA SKE MED EN GODKÄND STRÖMKABEL ENLIGT GÄLLANDE REGLER.
VÄGGUTTAGET MÅSTE KUNNA NÅS NÄR APPARATEN HAR BYGGTS IN.
DRAG ALDRIG UT KONTAKTEN GENOM ATT DRA I NÄTKABELN.
OMEDELBART EFTER INSTALLATIONEN SKA EN KORT KONTROLLTEST AV HÄLLEN UTFÖRAS
ENLIGT GÄLLANDE ANVISNINGAR. OM HÄLLEN INTE FUNGERAR EFTER DET ATT DU
KONTROLLERAT ATT SAMTLIGA INSTRUKTIONER FÖLJTS SKA HÄLLEN KOPPLAS IFRÅN
STRÖMFÖRSÖRJNINGEN OCH DIN NÄRMASTE ÅTERFÖRSÄLJARE SKA KONTAKTAS.
FÖRSÖK ALDRIG SJÄLV ATT REPARERA HÄLLEN.
OM ETT STICKUTTAG OCH EN VÄGGKONTAKT ANVÄNDS SKA DU FÖRSÄKRA DIG OM ATT
KONTAKTERNA ÖVERENSSTÄMMER. UNDVIK ANVÄNDNING AV ADAPTER ELLER SHUNT
EFTERSOM DESSA KAN FÖRORSAKA ÖVERHETTNING OCH DÄRMED ÄR EN BRANDRISK.
OM EN KORRIGERAD ANSLUTNING ANVÄNDS SKA STRÖMFÖRSÖRJNINGEN ANSLUTAS TILL
EN JORDFELSBRYTARE, SOM ÄR LÄTTILLGÄNGLIG I NÄRHETEN AV HÄLLEN, MED ETT
KONTAKTGAP SOM ÄR STÖRRE ÄN 3 MM.
119
Page 13
Anvisningar till installatören

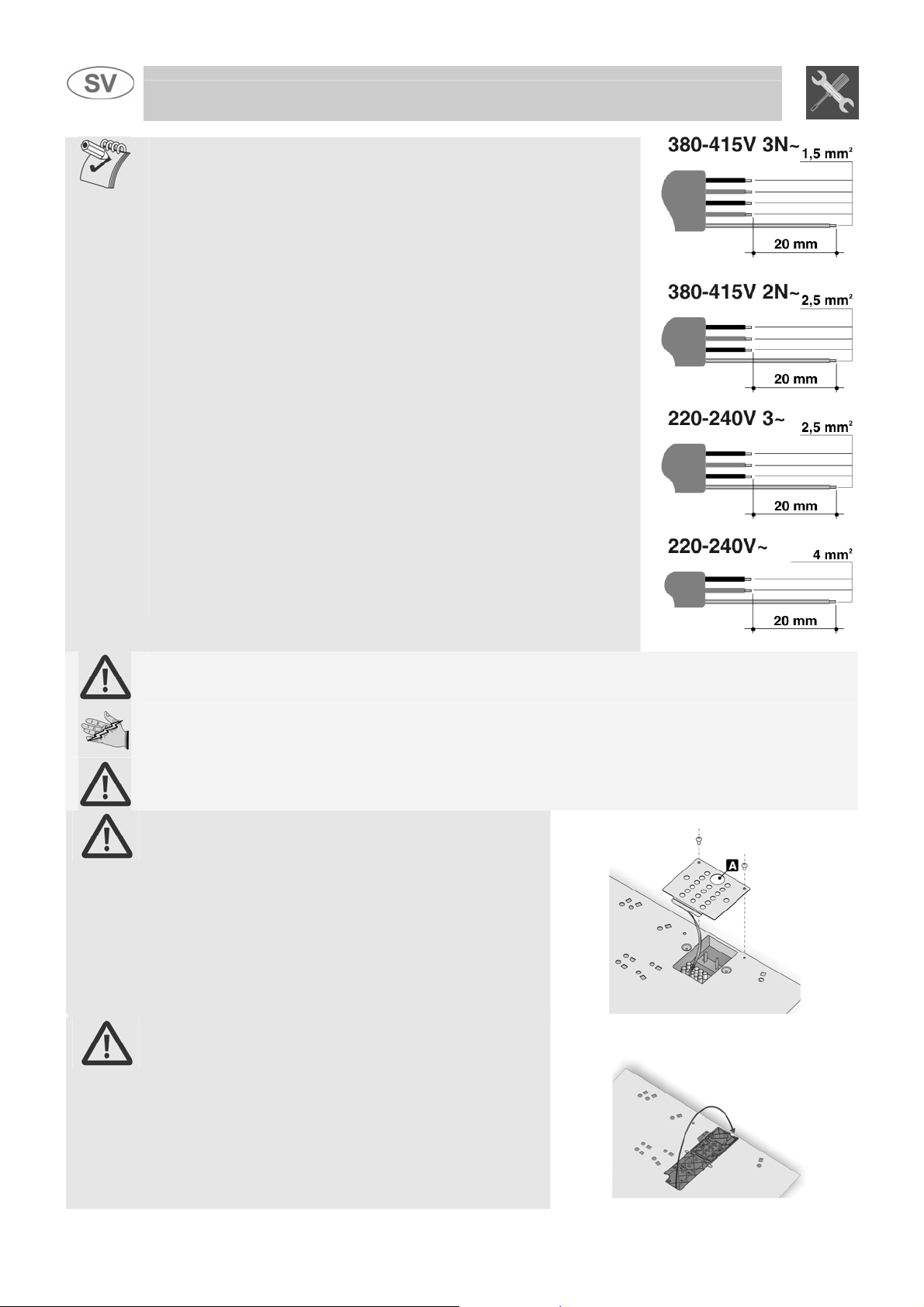

För drift med 380-415 V 3N∼: använd en H05V2V2-typ femtrådig
kabel (5 x 1,5 mm2).
För drift med 380-415 V 2N∼: använd en H05V2V2-typ fyrtrådig kabel
(4 x 2,5 mm2).
För drift med 220-240 V 3∼: använd en H05V2V2-F-typ fyrtrådig
kabel (4 x 2,5 mm2).
För drift med 220-240 V∼: använd en - H05V2V2-F type tretrådig
kabel. (3 x 4 mm
2
: häll med 5 kokzoner)
Kabeländen som ansluts till apparaten måste ha en jordledning (gul-
grön) som är minst 20 mm längre.
LÄS NOGGRANT ANSLUTNINGSSCHEMAT PÅ SKYLTEN UNDER HÄLLEN.
Om hällen du köpt inte är utrustad med strömförsörjningskabel ska en kabel med ett
värmemotstånd på minst 90°C användas.
Om inte sådan kabel används äventyras den elektriska säkerheten.
Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av
nonchalerande av ovanstående föreskrifter eller för ingrepp på någon av utrustningens delar.
VARNING! Dra nätkabeln genom hålet A. Montera
KOPPLINGSPLINT TYP 1
kopplingsplintens lock efter elanslutningen.
Montera locket genom att skruva fast det med de
medföljande skruvarna enligt figuren.
VARNING! Stäng locket efter elanslutningen. Stäng
KOPPLINGSPLINT TYP 2
kopplingsplintens lock genom att fälla ned det och trycka
till det.
120
Page 14
Anvisningar till installatören

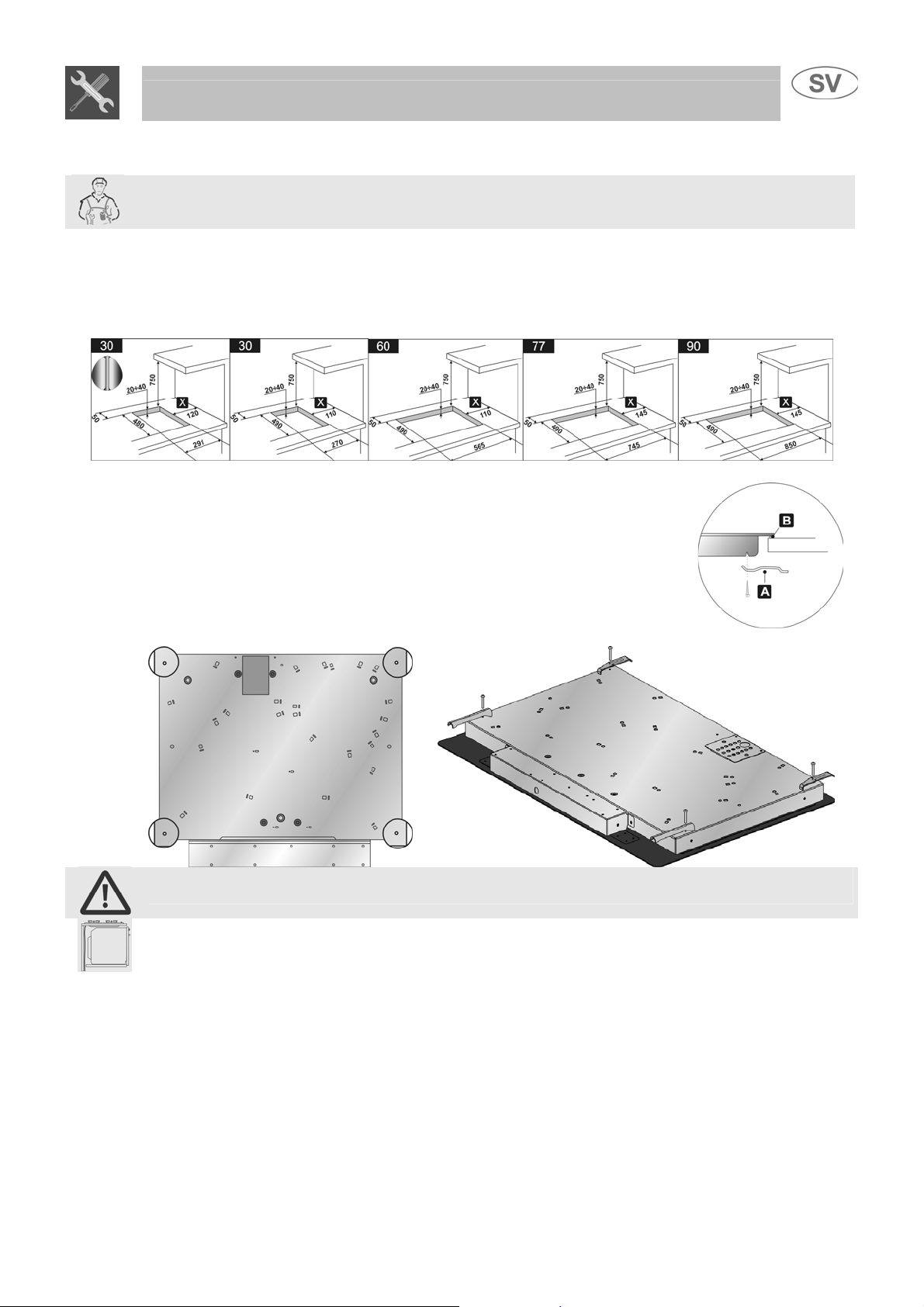

10.4 PLACERING AV SPISHÄLLEN
Följande åtgärder kräver byggnads - eller snickararbete som ska utföras av fackutbildad person.
Installationen kan utföras på olika material så som masonit, metall, solitt trä eller plastlaminerat trä
under förutsättning att dessa är värmebeständiga (T 90°C).
Gör en öppning i bänkskivan med de mått som visas på skissen, håll ett minsta avstånd på 50 mm till
bakkanten på bänkskivan.
Hällen kan därför monteras mot väggar som är högre än arbetsytan under förutsättning att avståndet
“X” hålls mellan hällen och väggen för att undvika skador på grund av överhettning (se skiss).
Försäkra dig om att det finns ett minsta avstånd på 750 mm mellan hällen och hyllan som ev.
installeras direkt över hällen.
10.5 Montering
Innan hällen monteras i enheten ska den medlevererade förklistrade svampen
läggas på glasytan för att separera den från enheten.
Efter det att den självhäftande svampen (B) monterats på glaset ska hällen
monteras i enheten med monteringsbrickorna (A) som medlevererats och som
visas på bilden.
När hällen fästs i skåpet ska endast den förborrade hålen användas, se bild.
Denna häll ska inte monteras över en diskmaskin.
Installation av en ugn under hällen utan kylfläkt är inte tillåten.
Stick strömförsörjningskabeln genom enhetens baksida, se till att den inte vidrör hällens undersida
eller ugnen (om sådan är monterad) under hällen.
121
Page 15
Anvisningar till installatören
MOD. 60 CM
MOD. 77 CM

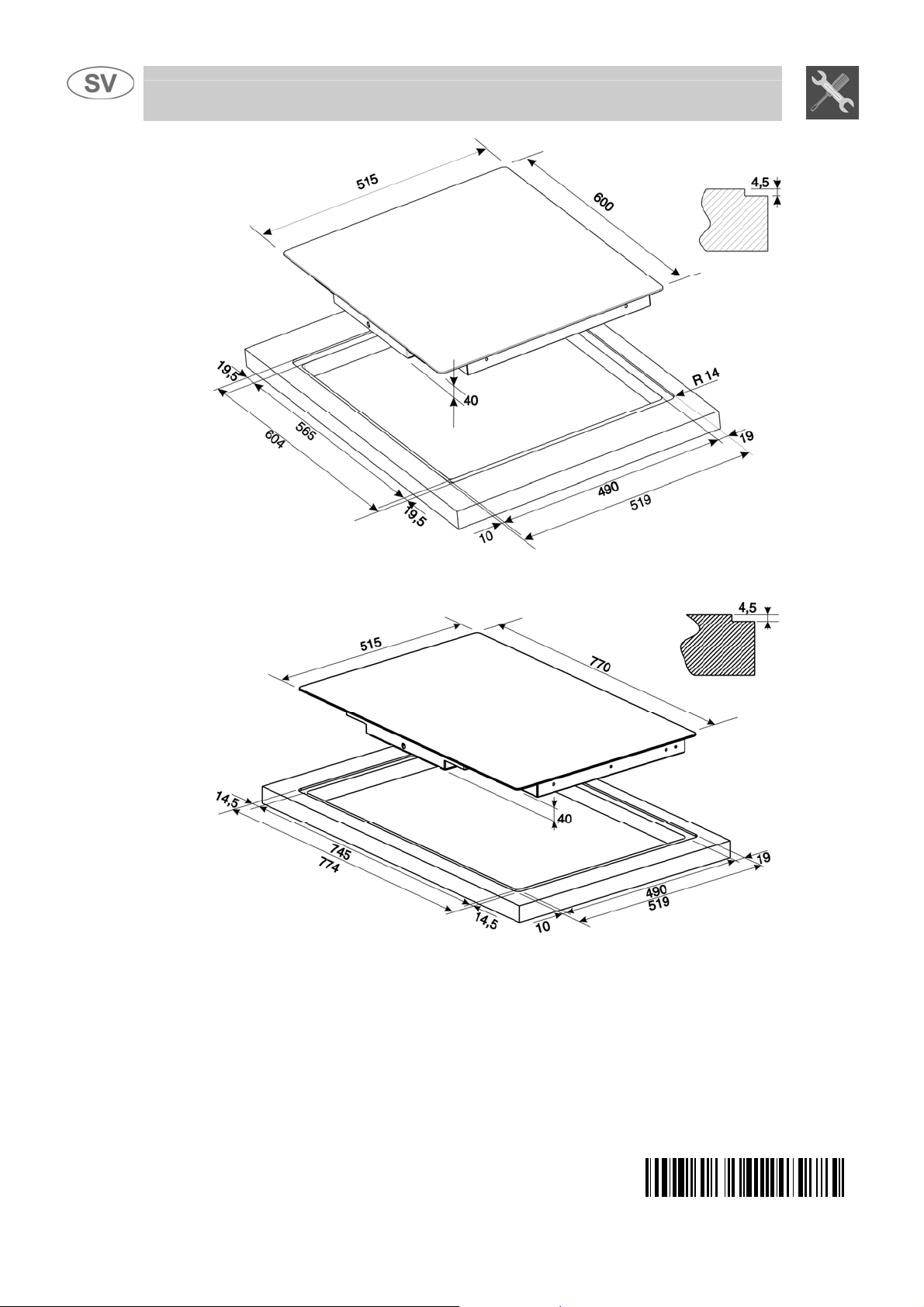

I figurerna anges ursågnings- och fräsmåtten om spishällen ska byggas in i arbetsskivan. Ursågningsoch fräsmåtten är endast vägledande. Kontrollera glaskeramikhällens faktiska mått innan du sågar ut
hålet i arbetsskivan.
Täta fogarna mellan apparaten och arbetsskivan med silikon och ta bort ev. Överskott.
122
914772317/ O
Loading...
