SMEG SCB80 User Manual [fr]

MARQUE : SMEG

REFERENCE : SCB 80 MFX5

CODIC : 2062003

Index

1 AVERTISSEMENTS POUR LA SÉCURITÉ ET L'UTILISATIO

_____________________ 2 INSTALLATION DE L'APPAREIL _____________________________________________6 3 ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ ______________________________10 4 OPÉRATIONS FINALES ___________________________________________________13 5 DESCRIPTION DES COMMANDES DU PANNEAU FRONTAL _____________________15 6 UTILISATION DU PLAN DE CUISSON ________________________________________17 7 UTILISATION DU FOUR ___________________________________________________18 8 PROGRAMMATEUR ÉLECTRONIQUE (UNIQUEMENT POUR LES MODELES QUI EN

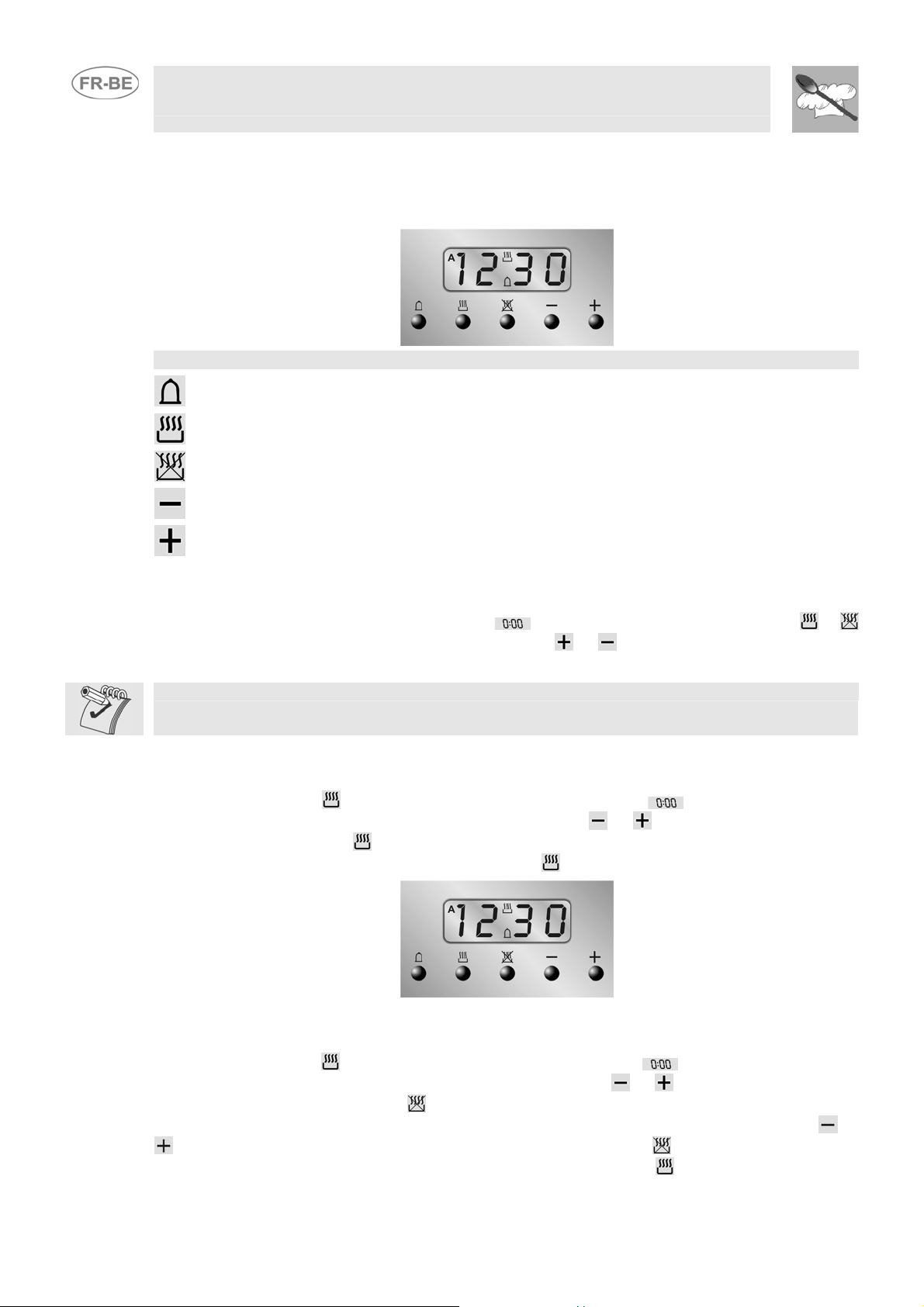

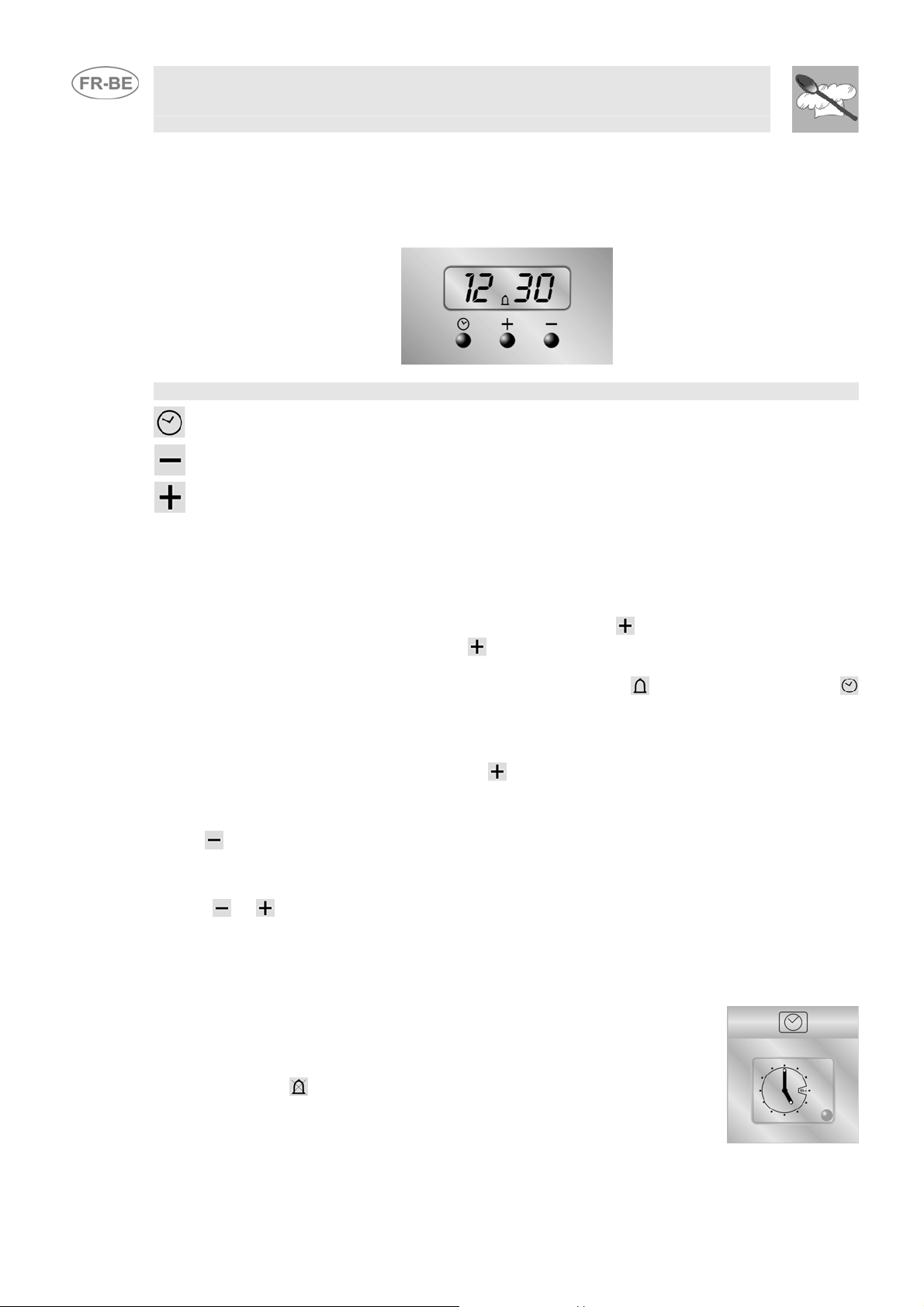

SONT EQUIPES) _________________________________________________________22 9 MINUTERIE DIGITALE (SEULEMENT SUR CERTAINS MODELES) ________________24 10 HORLOGE A AIGUILLES(SEULEMENT SUR CERTAINS MODELES) _______________24 11 NETTOYAGE ET ENTRETIEN ______________________________________________25 12 ENTRETIEN EXTRAORDINAIRE ____________________________________________27

CES INSTRUCTIONS NE SONT VALABLES QUE POUR LES PAYS DE DESTINATION, DONT LE SYMBOLES D'IDENTIFICATION FIGURENT SUR LA COUVERTURE DE LA PRESENTE NOTICE.

INSTRUCTIONS POUR L'INSTALLATEUR: elles s'adressent au technicien qualifié qui doit contrôler l circuit du gaz de façon appropriée et effectuer l'installation, la mise en service et l'essai de l'appareil.

INSTRUCTIONS POUR L'UTILISATEUR: elles contiennent les conseils d'utilisation, la description de commandes et les opérations correctes de nettoyage et d'entretien de l'appareil.

1 AVERTISSEMENTS POUR LA SÉCURITÉ ET L'UTILISATION

CETTE NOTICE FAIT PARTIE INT

INTACTE ET VOUS CONSEILLONS DE LIRE ATTENTIVEMENT CETTE NOTICE AINSI QUE TOUTES LES INDICATIONS DONNEES AVANT D'UTILISER LA CUISINIERE. CONSERVER LES INJECTEURS FOURNIS AVEC L'APPAREIL. L'INSTALLATION DOIT DU PERSONNEL QUALIFIÉ ET DANS LE RESPECT DES NORMES EN VIGUEUR. CET APPAREIL EST PR

NORMES EN VIGUEUR. L'APPAREIL EST CONÇU POUR EFFECTUER LA FONCTION SUIVANTE: CUISSON ET RÉCHAUFFEMENT D'ALIMENTS; TOUTE AUTRE UTILISATION DOIT

CONSIDÉRÉE COMME IMPROPRE.

LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'UTILISATIONS AUTRES QUE CELLES INDIQUÉES DANS LA PRESENTE NOTICE.

NE PAS LAISSER LES DÉCHETS DE L'EMBALLAGE DANS LE MILIEU DOMESTIQUE. SEPARER

LES DIFFERENTS MATERIAUX PROVENANT DE L'EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE LE PLUS PROCHE.

LE BRANCHEMENT

LES NORMES DE SÉCURITÉ DES ÉQUIPEMENTS ÉLECTRIQUES.

Présentation

GRANTE DE L'APPAREIL. IL CONVIENT DE LA GARDER

PORTÉE DE MAIN PENDANT TOUT LE CYCLE DE VIE DE LA CUISINIERE. NOUS

GALEMENT TOUS

TRE EFFECTUÉE PAR

VU POUR UNE UTILISATION DE TYPE DOMESTIQUE, ET IL EST CONFORME AUX

TRE

LA TERRE EST OBLIGATOIRE SELON LES MODALITÉS PRÉVUES PAR

LA FICHE À BRANCHER AU CÂBLE D'ALIMENTATION ET LA PRISE CORRESPONDANTE

DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR. LA PRISE DEVRA ETRE ACCESSIBLE UNE FOIS QUE L'APPAREIL SERA ENCASTRÈ.

NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT LE CABLE.

APRÈS L'INSTALLATION, CONTRÔLER L'APPAREIL SUIVANT LES INSTRUCTIONS INDIQUÉES

CI-APRÈS. EN CAS DE NON FONCTIONNEMENT, DÉBRANCHER L'APPAREIL ET CONTACTER LE SERVICE APRÈS-VENTE LE PLUS PROCHE.

NE JAMAIS CHERCHER DE RÉPARER L'APPAREIL SOI MEME.

A LA FIN DE CHAQUE UTILISATION, S'ASSURER TOUJOURS QUE LES MANETTES DE

COMMANDE SONT EN POSITION

NE JAMAIS INTRODUIRE D'OBJETS INFLAMMABLES DANS LE FOUR: S'IL

HASARD UN INCENDIE, POURRAIT SE DÉCLENCHER.

LA PLAQUE D'IDENTIFICATION, AVEC LES DONN

LE MARQUAGE, EST APPLIQUÉE À L'INTÉRIEUR DU COMPARTIMENT DE RANGEMENT.

LA PLAQUE NE DOIT JAMAIS ÊTRE ENLEVÉE.

NE PAS PLACER SUR LES GRILLES DU PLAN DE CUISSON DES CASSEROLES DONT LE

FOND N'EST PAS PARFAITEMENT PLAT ET RÉGULIER.

(ETEINT).

TAIT ALLUMÉ PAR

ES TÉCHNIQUES, LE NUMÉRO DE SÉRIE ET

NE PAS UTILISER DE RECIPIENTS OU PLAQUES A GRILLER DEPASSANT LE PERIMETRE DU PLAN DE CUISSON.

BAISSER LE COUVERCLE EN VERRE SUR LE PLAN EN L'ACCOMPAGNANT AVEC LA MAIN

(LE COUVERCLE EST EN DOTATION SEULEMENT SUR CERTAINS MODELES). ATTENTION: LE COUVERCLE EN VERRE PEUT SE BRISER S'IL EST SURCHAUFFE. ETEINDRE TOUS LES BRULEURS ET ATTENDRE QU'ILS SE REFROIDISSENT AVANT DE LE FERMER.

PENDANT L’UTILISATION L’APPAREIL DEVIENT TRÈS CHAUD. FAIRE ATTENTION DE NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS À L’INTÉRIEUR DU FOUR.

Présentation

L'APPAREIL EST DESTINÉ A L’UTILISATION PAR DES PERSONNES ADULTES. NE PAS

PERMETTRE À DES ENFANTS DE JOUER AVEC L'APPAREIL. QUAND LE GRIL EST EN FONCTION, LES PARTIES ACCESSIBLES PEUVENT DEVENIR TRES CHAUDES: MAINTENIR LES ENFANTS A DISTANCE DE SECURITE.

SI L’APPAREIL EST PLACÉ SUR UN SUPPORT, IL DOIT ÊTRE INSTALLÉ DE FAÇON

NE GLISSE PAS DE CE SUPPORT.

CET APPAREIL EST MARQUE SELON LA DIRECTIVE EUROPEENNE 2002/96/CE RELATIVE AUX APPAREILS ELECTRIQUES ET ELECTRONIQUES USAGES (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). LA DIRECTIVE DEFINIT LE CADRE POUR UNE REPRISE ET UNE RECUPERATION DES APPAREILS USAGES APPLICABLES DANS LES PAYS DE LA CE.

AVANT DE METTRE EN MARCHE L’APPAREIL, IL EST OBLIGATOIRE DE RETIRER TOUTES LES

ETIQUETTES ET LES FILMS DE PROTECTION QUI PEUVENT SE TROUVER A L’INTERIEUR ET A L’EXTERIEUR.

LE FABRICANT DECLINE TOUTE RESPONSABILITE POUR LES DOMMAGES SUBIS PAR LES PERSONNES ET LES BIENS, CAUSES PAR LE NON RESPECT DES PRESCRIPTION SUSMENTIONNEES OU DECOULANT DE L'ALTERATION MEME D'UNE SEULE PARTIE D L'APPAREIL ET DE L'UTILISATION DE PIECES DE RECHANGE NON D'ORIGINE.

CE QU’IL

2 INSTALLATION DE L'APPAREIL

L'appareil doit être installé par un technicien qualifié et conformément aux normes en vigueur. Selon l type d’installation, il appartient à la classe 1 ou à la classe 2-sous-classe 1. Il peut être installé contre des parois dont l’une dépasse en hauteur le plan de travail, à une distanc minimum de 50 mm du flanc de l’appareil, comme illustré dans les dessins A et B relatifs aux classes d’installation. Les meubles suspendus ou les hottes aspirantes positionnés au-dessus du plan de travail doivent être à une distance de 750 mm de celui-ci.

Instructions pour l'installateur

Appareil encastré Pose libre

2.1 Branchement électrique

S'assurer que la tension et le dimensionnement de la ligne d'alimentation correspondent bien aux

caractéristiques indiquées sur la plaque d'identification située à l'intérieur du compartiment de rangement. Cette plaque ne doit jamais être enlevée.

Si l'appareil est branché au secteur par un branchement fixe, il faut prévoir sur la ligne d'alimentation un dispositif d'interruption omnipolaire avec distance d'ouverture des contacts égale ou supérieure à 3 mm placé de façon à être atteint facilement et proche de l'appareil.

Le branchement au secteur peut être fixe ou par fiche et prise. Dans ce cas, elles devront être appropriées au câble utilisé et conformes aux dispositions en vigueur. Pour chaque type de branchement, l'appareil doit absolument être branché à la terre. Avant de le relier, il faut s'assurer que la ligne d'alimentation est équipée d’une prise de terre appropriée. Eviter l'emploi d'adaptateurs qui pourraient causer un surchauffement.

En cas de remplacement du câble d'alimentation, la section des fils du nouveau câble ne devra pas être inférieure à 1.5 mm2(câble de 3 x

1.5), en tenant compte du fait que l'extrémité à brancher à l'appareil devra avoir le fil de mise à terre (jaune - vert) plus long d'au moins 20 mm. Utilisez un câble du type H05V2V2-F ou équivalent à l'exclusion de tout autre type de câble. Ce câble doit être résistant à une température Grandmale de 90°C. Le remplacement doit être effectué par un technicien spécialisé qui devra effectuer le branchement au secteur selon le schéma figurant en regard.

L = marron N = bleu

= jaune-vert.

2.2 Aération des locaux

L'appareil ne peut être installé que dans des pièces aérées en permanence, conformément aux

normes en vigueur. La pièce où l'appareil est installé doit assurer la présence d'une quantité d'ai suffisante pour la combustion régulière du gaz et le renouvellement de l'air de la pièce. Les prises d'air, protégées de grilles, doivent être dimensionnées de la façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. Les ouvertures doivent permettre un passage d'air de 2 m La cuisine doit être aérée de façon appropriée pour éliminer la chaleur et l'humidité produites par les cuissons. En particulier, après une utilisation prolongée, il est conseillé d'ouvrir une fenêtre ou d'augmenter la vitesse d'éventuels ventilateurs.

2.3 Évacuation des produits de la combustion

L'évacuation des produits de la combustion doit être assurée au moyen de hotte reliée à une

cheminée à tirage naturel de fonctionnement sûr ou bien par aspiration forcée. Un système d'aspiration efficace nécessite une conception soigneuse par un spécialiste, en respectant les positions et les distances indiquées par les normes. un certificat de conformité.

Instructions pour l'installateur

/h par kW de puissance gaz de l'appareil.

la fin de l’installation, l'installateur devra délivre

2.4 Branchement gaz avec tube souple

ATTENTION: observer les prescriptions reportées dans le paragraphe "Important". Important.

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977

Règles Techniques et de Sécurité applicables aux Installations de gaz combustible et d'hydrocarbures liquéfiés situées à l'intérieur de bâtiments d'habitation et de leur dépendances.

• Norme DTUP 45-204

Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984).

• Règlement Sanitaire Départemental

Pour les appareils raccordés au réseau électrique.

• Norme NF C 15 – 100

Intallations électriques à basse tension - Règles.

LE RACCORDEMENT AU MOYEN DE TUYAUX EN CAOUTCHOUC, CONFORMES AUX NORME EN VIGUEUR, NE PEUT ETRE REALISE QUE SI LE TUYAU PEUT ETRE INSPECTE SUR TOUT SA LONGUEUR.

2.4.1 Branchement pour gaz naturel

Si votre installation est ancienne, vous pouvez utiliser un tube souple conforme à la

Norme NFD36-102. Visser l'embout A à l'extremité du tuyau B de l'appareil en interposant le joint d'étancheité C, enfiler avec soin le tube souple D et fixer le tube à l'embout A avec des colliers E de securité. Le tube souple ne peut être utilisé que si l'appareil est installé isolé.

Instructions pour l'installateur

2.4.2 Branchement pour gaz butane-propane

Pour le butane utliser un régulateur de pression sur la bouteille conforme à la

Norme en vigueur et un tube souple conforme à la Norme XPD36-110. Visser l'embout A à l'extremité du tuyau B de l'appareil en interposant le joint d'étancheité C, enfiler avec soin le tube souple D et fixer le tube à l'embout avec des colliers E de securité. Le tube souple ne peut être utilisé que si l'appareil est installé isolé ou si le tube est visible sur toute la longueur. Pour le propane, voir le paragraphe “2.4.3 Branchement avec flexible en acier”.

Instructions pour l'installateur

2.4.3 Branchement avec flexible en acier

Le raccordement au gaz peut être fait avec un tuyau flexible en caoutchouc

(Norme NFD36-100, NFD36-103 pour gaz méthane; Norme XPD36-112 pour gaz butane) ou avec un tuyau flexible métallique (Norme NFD36-121 pour gaz méthane; Norme NFD36-125 pour gaz liquide). Si l'on utilise un tuyau flexible en caoutchouc, observer les prescriptions reportées dans le paragraphe "Important". Le tuyau flexible L doit être branché directement à l'extremité du tuyau B de l'appareil, en interposant le joint d'étancheité C. Le raccord sur l'appareil est fileté ½” gaz mâle.

2.4.4 Branchement pour gaz naturel

Le raccordement au gaz peut être fait avec un tuyau flexible en caoutchouc

2.4.5 Branchement pour gaz butane-propane

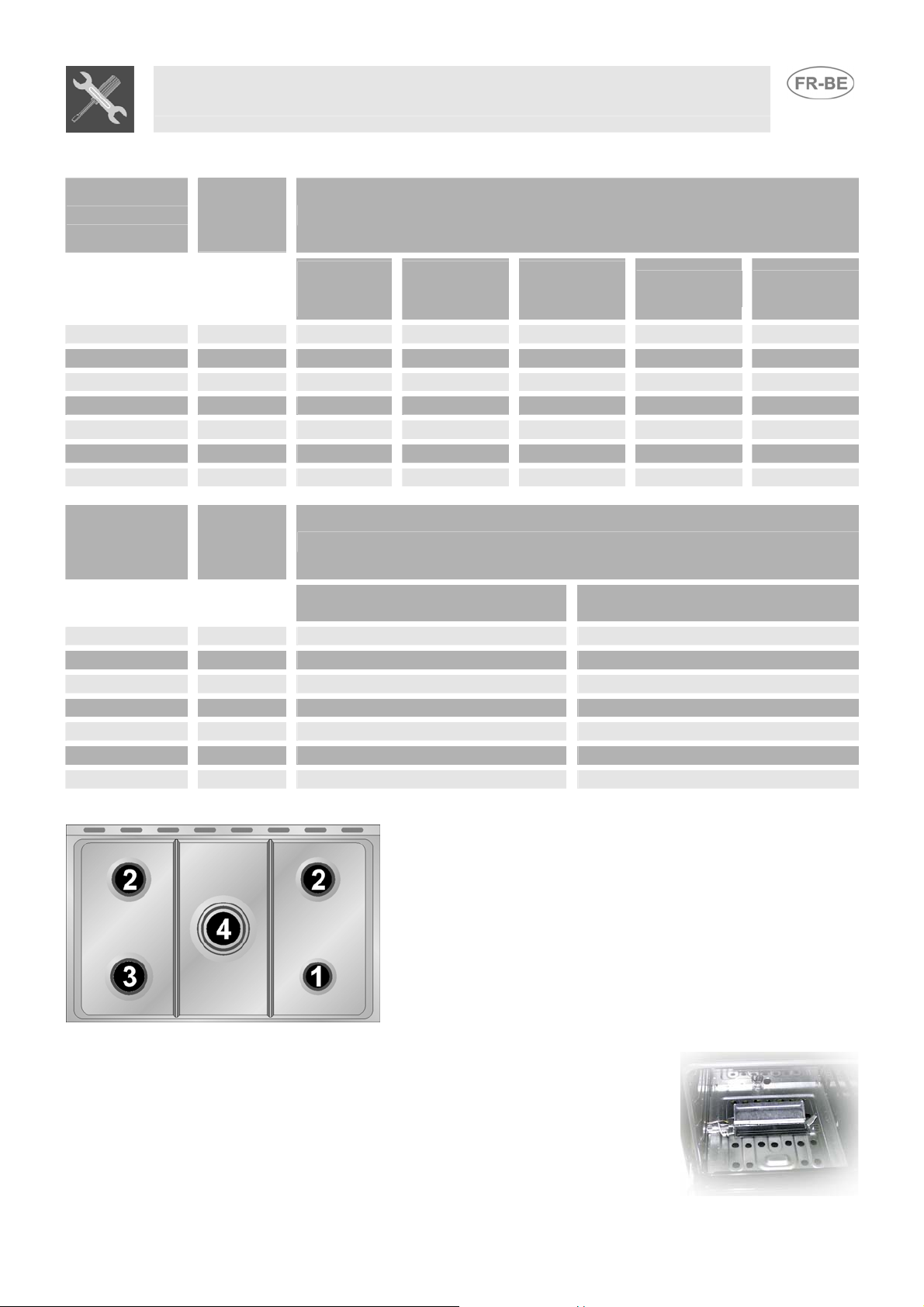

Utiliser un régulateur de pression conforme aux normes en vigueur et réaliser le branchement à la bouteille dans le respect des prescriptions des normes en vigueur. S'assurer que la pression d'alimentation est conforme aux valeurs indiquées dans la tableau présenté au paragraphe “3.2/3.3 Tableaux des caractéristiques brûleurs et injecteurs”.

Visser le guide-tuyau F sur le guide-tuyau A; raccorder le bloc obtenu au raccord gaz B (ou bien utiliser le guide-tuyau G qui doit être raccordé directement au raccord gaz B) et interposer le joint C. Monter les extrémités du tuyau en caoutchouc H sur le guide-tuyau A+F (ou bien G) et le raccord de sortie du régulateur de pression sur la bouteille. Fixer les extrémités du tuyau H au guide-tuyau A+F (ou bien G) au moyen de la bague I conforme aux normes en vigueur.

Les embouts A-F-G présentés ne sont pas fournis avec l'appareil. Utiliser uniquement de embouts conformes aux normes en vigueur.

Pour le raccordement entre la cuisinière et la bouteille, utiliser un segment de tuyau conforme au

normes en vigueur de 1.4 m (± 0.05 m) de longueur.

2.4.6 Branchement au moyen d'un tuyau flexible en acier (pour tous les types de gaz)

Ce type de branchement peut être relié pour les deux modalités d'installation

présentées dans les figures "A" et "B" au chapitre “2. INSTALLATION DE L'APPAREIL”. Utiliser exclusivement des flexibles en acier conformes aux normes en vigueur d'une longueur Grandmum de 2 mètres. Visser l'extrémité du flexible L en interposant le joint C au raccord gaz B fileté ½” gaz externe (ISO 228-1).

Une fois l'installation terminée, vérifier la présence d'éventuelles fuites au moyen d'une solution savonneuse, jamais avec une flamme.
