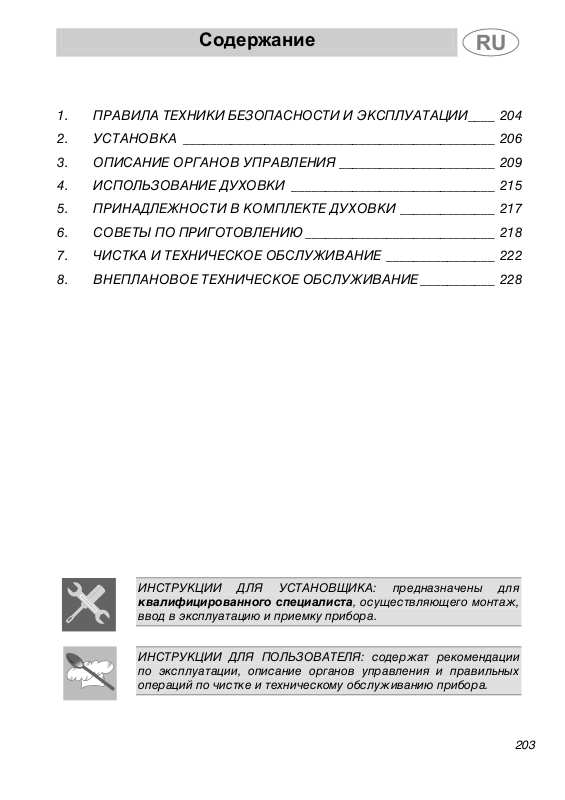

Содержание
1. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ И ЭКСПЛУАТАЦИИ____ 204
2. УСТАНОВКА ______________________________________________ 206
3. ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ _______________________ 209
4. ИСПОЛЬЗОВАНИЕ ДУХОВКИ ______________________________ 215
5. ПРИНАДЛЕЖНОСТИ В КОМПЛЕКТЕ ДУХОВКИ ______________ 217
6. СОВЕТЫ ПО ПРИГОТОВЛЕНИЮ ____________________________ 218
7. ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ________________ 222
8. ВНЕПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ___________ 228
ИНСТРУКЦИИ ДЛЯ УСТАНОВЩИКА: предназначены для
квалифицированного специалиста, осуществляющего монтаж,
ввод в эксплуатацию и приемку прибора.
ИНСТРУКЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ: содержат рекомендации
по эксплуатации, описание органов управления и правильных
операций по чистке и техническому обслуживанию прибора.
203
Введение
1. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ И ЭКСПЛУАТАЦИИ
ДАННОЕ РУКОВОДСТВО ЯВЛЯЕТСЯ НЕОТЪЕМЛЕМОЙ ЧАСТЬЮ
УСТРОЙСТВА. ОНО ДОЛЖНО СОХРАНЯТЬСЯ В ЦЕЛОСТНОСТИ В
ДОСТУПНОМ МЕСТЕ НА ПРОТЯЖЕНИИ ВСЕГО СРОКА СЛУЖБЫ
ПАНЕЛИ. ПЕРЕД ПОЛЬЗОВАНИЕМ УСТРОЙСТВОМ РЕКОМЕНДУЕТСЯ
ВНИМАТЕЛЬНО ПРОЧЕСТЬ РУКОВОДСТВО И ВСЕ СОДЕРЖАЩИЕСЯ В
НЕМ УКАЗАНИЯ. УСТАНОВКУ ДОЛЖЕН ВЫПОЛНЯТЬ
КВАЛИФИЦИРОВАННЫЙ ПЕРСОНАЛ С СОБЛЮДЕНИЕМ ДЕЙСТВУЮЩИХ
НОРМ. ДАННЫЙ ПРИБОР ПРЕДНАЗНАЧЕН ДЛЯ ДОМАШНЕГО
ПОЛЬЗОВАНИЯ И СООТВЕТСТВУЕТ ВСЕМ ДЕЙСТВУЮЩИМ В
НАСТОЯЩЕЕ ВРЕМЯ ДИРЕКТИВАМ ЕС. ЭЛЕКТРОПРИБОР
СКОНСТРУИРОВАН ДЛЯ ВЫПОЛНЕНИЯ СЛЕДУЮЩИХ ФУНКЦИЙ:
ПРИГОТОВЛЕНИЕ И РАЗОГРЕВ ПИЩЕВЫХ ПРОДУКТОВ;
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ НЕ ПО НАЗНАЧЕНИЮ.
ФИРМА-ИЗГОТОВИТЕЛЬ СНИМАЕТ С СЕБЯ ОТВЕТСТВЕННОСТЬ ЗА
ПРИМЕНЕНИЯ, ОТЛИЧАЮЩИЕСЯ ОТ УКАЗАННЫХ.
ЗАПРЕЩАЕТСЯ ОСТАВЛЯТЬ БЕЗ ПРИСМОТРА ОСТАТКИ УПАКОВКИ В
ЖИЛОМ ПОМЕЩЕНИИ. РАССОРТИРУЙТЕ РАЗЛИЧНЫЕ УПАКОВОЧНЫЕ
МАТЕРИАЛЫ И СДАЙТЕ ИХ В БЛИЖАЙШИЙ ПУНКТ
ДИФФЕРЕНЦИРОВАННОГО СБОРА.
СОГЛАСНО ПРЕДУСМОТРЕННЫМ НОРМАМ ПО БЕЗОПАСНОСТИ
ЭЛЕКТРИЧЕСКОЙ УСТАНОВКИ, ВЫПОЛНЕНИЕ ЗАЗЕМЛЕНИЯ
ОБЯЗАТЕЛЬНО.
В СЛУЧАЕ ПОДКЛЮЧЕНИЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ПОСРЕДСТВОМ
ШТЕПСЕЛЬНОЙ ВИЛКИ И РОЗЕТКИ, ОБЕ ОНИ ДОЛЖНЫ БЫТЬ ОДНОГО
И ТОГО ЖЕ ТИПА И ПОДСОЕДИНЯТЬСЯ К ШНУРУ ЭЛЕКТРОПИТАНИЯ В
СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ НОРМАМИ.
РОЗЕТКА ДОЛЖНА БЫТЬ В ПРЕДЕЛАХ ДОСЯГАЕМОСТИ ОТ
ВСТРОЕННОГО ПРИБОРА .
ТЯНУТЬ ЗА ШНУР ПРИ ИЗВЛЕЧЕНИИ ВИЛКИ КАТЕГОРИЧЕСКИ
ЗАПРЕЩАЕТСЯ.
НЕ ЗАГРОМОЖДАЙТЕ ОТВЕРСТИЯ И ПРОРЕЗИ, ПРЕДНАЗНАЧЕННЫЕ
ДЛЯ ВЕНТИЛЯЦИИ И ОТВОДА ТЕПЛА.
204
СРАЗУ ПОСЛЕ УСТАНОВКИ ВЫПОЛНИТЕ КРАТКОВРЕМЕННОЕ
ПРОБНОЕ ВКЛЮЧЕНИЕ ДУХОВКИ В СООТВЕТСТВИИ С ПРИВЕДЕННЫМИ
НИЖЕ ИНСТРУКЦИЯМИ. ЕСЛИ ПРИБОР НЕ БУДЕТ ФУНКЦИОНИРОВАТЬ,
ОТСОЕДИНИТЕ ЕГО ОТ ЭЛЕКТРОСЕТИ И ОБРАТИТЕСЬ В БЛИЖАЙШИЙ
СЕРВИСНЫЙ ЦЕНТР.
НЕ ПЫТАЙТЕСЬ РЕМОНТИРОВАТЬ ПРИБОР САМОСТОЯТЕЛЬНО.
Введение
ПО ОКОНЧАНИИ ИСПОЛЬЗОВАНИЯ ПЛИТЫ ВСЕГДА УСТАНАВЛИВАЙТЕ
РУЧКИ УПРАВЛЕНИЯ В ПОЛОЖЕНИЕ "0" (ВЫКЛ).
В ПРОЦЕССЕ РАБОТЫ АППАРАТ СИЛЬНО НАГРЕВАЕТСЯ. СТАРАТЬСЯ
НЕ КАСАТЬСЯ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ ВНУТРИ ДУХОВКИ.
НЕ ОСТАВЛЯЙТЕ В ДУХОВКЕ ВОСПЛАМЕНЯЮЩИЕСЯ ПРЕДМЕТЫ: В
СЛУЧАЕ НЕПРЕДВИДЕННОГО ВКЛЮЧЕНИЯ ЭТО МОЖЕТ ПРИВЕСТИ К
ВОЗНИКНОВЕНИЮ ПОЖАРА.
ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ,
ПАСПОРТНЫМ НОМЕРОМ И МАРКИРОВКОЙ РАСПОЛОЖЕНА НА
ВИДНОМ МЕСТЕ НА РАМКЕ ДВЕРЦЫ ДУХОВКИ.
ЗАПРЕЩАЕТСЯ УДАЛЯТЬ ЭТУ ТАБЛИЧКУ.
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТИРОВАТЬ ДАННЫЙ ПРИБОР ЛЮДЯМ С
ФИЗИЧЕСКИМИ И УМСТВЕННЫМИ ОТКЛОНЕНИЯМИ (А ТАКЖЕ ДЕТЯМ),
А ТАКЖЕ ЛЮДЯМ, НЕ ИМЕЮЩИМ ОПЫТА ОБРАЩЕНИЯ С
ЭЛЕКТРОПРИБОРАМИ, КРОМЕ КАК ПОД НАБЛЮДЕНИЕМ И КОНТРОЛЕМ
СО СТОРОНЫ ВЗРОСЛЫХ ЛЮДЕЙ, НЕСУЩИХ ОТВЕТСТВЕННОСТЬ ЗА ИХ
БЕЗОПАСНОСТЬ.
ДАННЫЙ ПРИБОР СНАБЖЕН ОПОЗНАВАТЕЛЬНЫМ ЗНАКОМ В
СООТВЕТСТВИИ С ЕВРОПЕЙСКОЙ ДИРЕКТИВОЙ 2002/96/CE,
КАСАЮЩЕЙСЯ ЭЛЕКТРИЧЕСКИХ И ЭЛЕКТРОННЫХ ПРИБОРОВ (WASTE
ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE).
В УКАЗАННОЙ ДИРЕКТИВЕ ОПРЕДЕЛЯЮТСЯ НОРМЫ СБОРА И
ПЕРЕРАБОТКИ СНЯТЫХ С ЭКСПЛУАТАЦИИ ПРИБОРОВ,
ДЕЙСТВУЮЩИЕ НА ВСЕЙ ТЕРРИТОРИИ ЕВРОПЕЙСКОГО СОЮЗА.
ПЕРЕД ИСПОЛЬЗОВАНИЕМ ПРИБОРА ОБЯЗАТЕЛЬНО УДАЛИТЕ ВСЕ
ЭТИКЕТКИ И ЗАЩИТНЫЕ ПЛЕНКИ С ЕГО ВНУТРЕННИХ И НАРУЖНЫХ
ПОВЕРХНОСТЕЙ.
Компания-производитель снимает с себя любую
ответственность за вред, причиненный людям или имуществу в
результате несоблюдения вышеуказанных требований или
повреждения отдельных деталей варочной панели и
использования неоригинальных запчастей.
205
Инструкция для установщика
2. УСТАНОВКА
2.1 Подключение электропитания
Убедитесь, что напряжение и параметры сети питания
соответствуют характеристикам, указанным на табличке,
расположенной на раме дверцы духовки. Запрещается удалять
данную табличку.
Согласно предусмотренным нормам по безопасности
электрической установки, выполнение заземления обязательно.
В случае подключения к электрической сети посредством вилки и
розетки, проверьте, чтобы обе они были одинакового типа.
Избегать использования переходников, адаптеров или
ответвителей, так как они могут явиться причиной нагрева или
ожога.
При подключении к стационарной электросети необходимо
предусмотреть на линии питания аппарата многополюсный
выключатель с расстоянием размыкания контактов равным или
большим 3 мм, расположенным в доступном месте рядом с
аппаратом.
Питание 220-240V ∼: использовать
трехжильный кабель типа H05RR-F /
H05RN-F / H05V2V2-F (кабель 3 x 1,5
мм2).
На конце подключения к прибору
заземляющий провод (желто-зеленый)
должен быть длиннее не менее чем на
20 мм.
Компания-производитель снимает с себя любую
ответственность за вред, причиненный людям или имуществу в
результате несоблюдения вышеуказанных требований или
повреждения отдельных деталей прибора.
206
Инструкция для установщика
2.2 Расположение духовки
Прибор можно встраивать в мебель из любого термостойкого
материала. Соблюдайте размеры, указанные на рисунках 1, 2, 3.
При размещении под рабочими столами, соблюдайте размеры,
указанные на рисунке 1-3. При размещении под столешницами, где
уже имеются комбинированные духовки, расстояние между
смежными боковыми стенками должно составлять не менее 110
мм, как указано на рисунке 1. При размещении в колонне
соблюдайте размеры, указанные на рис. 1-2, учитывая, что
расстояние между устройством и верхней/задней стенками мебели
должно составлять 80-90 мм глубины. Завинтить 4 винта A внутри
рамки (рис. 1).
При установке под столом со столешницей предусмотреть, чтобы в
задней / нижней части мебели имелось отверстие, сходное с тем,
которое показано на рисунке 1 (ссылка B). Сведения о размещении
и креплении варочной поверхности содержатся в соответствующих
инструкциях, прилагаемых к прибору данного типа.
207
Инструкция для установщика
Запрещается использовать дверцу в качестве
рычага при встраивании духовки в мебель.
Запрещается прикладывать чрезмерное
усилие на открытую дверцу.
208
Инструкции для пользователя
3. ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
3.1 Передняя панель
Все органы управления духовки сгруппированы на передней
панели.
При первом пользовании, после выключения электропитания
нажмите на 1 - 2 секунды центральную кнопку для подготовки
духовки к жарке.
СКРЫТЫЕ РУЧКИ (только на некоторых моделях)
Чтобы получить доступ к ручкам управления,
их сначала необходимо извлечь из скрытого
положения; для этого достаточно нажать на
ручку и вывести ее в рабочее положение.
Во время работы ручку можно скрыть;
достаточно нажать ее до упора, и она
останется в утопленном положении.
РУЧКА УПРАВЛЕНИЯ ТЕРМОСТАТОМ
Выбор температуры жарки происходит путем вращения рукоятки
по часовой стрелке до желаемого значения, в диапазоне от 50° до
250°C.
209
Инструкции для пользователя
ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ
Поверните ручку в одну из сторон и выберите одну из следующих
функций:
ФУНКЦИЯ НЕ УСТАНОВЛЕНА
НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ
ВЕРХНИЙ И НИЖНИЙ
ЭЛЕМЕНТ ГРИЛЯ
НИЖНИЙ НАГРЕВАТЕЛЬНЫЙ
ЭЛЕМЕНТ
НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ
ВЕРХ. И НИЖН. +
НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ
КОНВЕКЦИИ
РАЗМОРАЖИВАНИЕ:
НАГРЕВАТЕЛЬНЫЙ
ЭЛЕМЕНТ
ВЕРХ. И НИЖН, +
ВЕНТИЛЯЦИЯ
ЭЛЕМЕНТ ГРИЛЯ +
ВЕНТИЛЯЦИЯ
НАГРЕВАТЕЛЬНЫЙ
ЭЛЕМЕНТ С ВЕНТИЛЯЦИЕЙ
ЭЛЕМЕНТ МАЛОГО ГРИЛЯ +
ВЕНТИЛЯЦИЯ
НИЖНИЙ
НАГРЕВАТЕЛЬНЫЙ
ЭЛЕМЕНТ + ВЕНТИЛЯЦИЯ
ИНДИКАТОРНАЯ ЛАМПА ТЕРМОСТАТА
(КРАСНАЯ)
Включение индикаторной лампы означает, что
духовка находится в фазе нагрева. Выключение
лампы указывает на достижение заданной
температуры.
Мигание лампы означает, что температура в
духовке поддерживается постоянно на
установленном уровне.
ИНДИКАТОРНАЯ ЛАМПА (ЗЕЛЕНАЯ)
Эта лампа включается, когда какой-либо элемент
духовки находится под напряжением.
210
