Page 1
KSET66E - KSET66VSE
Libretto d’ uso
User manual
Manuel d’utilisation
Gebrauchsanleitung
Gebruiksaanwijzing
Manual de uso
Livro para utilização
Brugsvejledning
Användningshandbok
Руководство по эксплуатации
Instrukcja użytkowania
Bruksveiledning
KSET66VNE - KSET66VBE - KSET96E
Page 2
INDICE
CONSIGLI E SUGGERIMENTI.............................................................................................................................................. 5
CARATTERISTICHE.............................................................................................................................................................. 6
INSTALLAZIONE ................................................................................................................................................................... 7
USO........................................................................................................................................................................................ 9
MANUTENZIONE ................................................................................................................................................................ 10
IT
INDEX
RECOMMENDATIONS AND SUGGESTIONS ................................................................................................................... 11
CHARACTERISTICS ........................................................................................................................................................... 12
INSTALLATION.................................................................................................................................................................... 13
USE...................................................................................................................................................................................... 15
MAINTENANCE................................................................................................................................................................... 16
EN
SOMMAIRE
CONSEILS ET SUGGESTIONS.......................................................................................................................................... 17
CARACTERISTIQUES......................................................................................................................................................... 18
INSTALLATION.................................................................................................................................................................... 19
UTILISATION .......................................................................................................................................................................21
ENTRETIEN......................................................................................................................................................................... 22
FR
INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE ................................................................................................................................... 23
CHARAKTERISTIKEN......................................................................................................................................................... 24
MONTAGE ...........................................................................................................................................................................25
BEDIENUNG........................................................................................................................................................................ 27
WARTUNG........................................................................................................................................................................... 28
DE
INHOUDSOPGAVE
ADVIEZEN EN SUGGESTIES............................................................................................................................................. 29
EIGENSCHAPPEN ..............................................................................................................................................................30
INSTALLATIE....................................................................................................................................................................... 31
GEBRUIK .............................................................................................................................................................................33
ONDERHOUD...................................................................................................................................................................... 34
NL
ÍNDICE
CONSEJOS Y SUGERENCIAS........................................................................................................................................... 35
CARACTERÍSTICAS ........................................................................................................................................................... 36
INSTALACIÓN ..................................................................................................................................................................... 37
USO...................................................................................................................................................................................... 39
MANTENIMIENTO............................................................................................................................................................... 40
ES
2
2
Page 3
ÍNDICE
CONSELHOS E SUGESTÕES............................................................................................................................................ 41
CARACTERÍSTICAS ........................................................................................................................................................... 42
INSTALAÇÃO....................................................................................................................................................................... 43
UTILIZAÇÃO ........................................................................................................................................................................45
MANUTENÇÃO.................................................................................................................................................................... 46
PT
УКАЗАТЕЛЬ
СОВЕТЫ И РЕКОМЕНДАЦИИ .......................................................................................................................................... 47
ХАРАКТЕРИСТИКИ............................................................................................................................................................ 48
УСТАНОВКА........................................................................................................................................................................ 49
ЭКСПЛУАТАЦИЯ................................................................................................................................................................51
УХОД.................................................................................................................................................................................... 52
RU
INNEHÅLL
REKOMMENDATIONER OCH TIPS ...................................................................................................................................53
EGENSKAPER..................................................................................................................................................................... 54
INSTALLATION.................................................................................................................................................................... 55
ANVÄNDING........................................................................................................................................................................ 57
UNDERHÅLL........................................................................................................................................................................ 58
SE
INDHOLD
RÅD OG ANVISNINGER .....................................................................................................................................................59
APPARATBESKRIVELSE ................................................................................................................................................... 60
INSTALLATION.................................................................................................................................................................... 61
BRUG................................................................................................................................................................................... 63
VEDLIGEHOLDELSE .......................................................................................................................................................... 64
DK
SPIS TREŚCI
UWAGI I SUGESTIE............................................................................................................................................................ 65
WŁAŚCIWOŚCI TECHNICZNE........................................................................................................................................... 66
INSTALACJA........................................................................................................................................................................ 67
UŻYTKOWANIE................................................................................................................................................................... 69
KONSERWACJA ................................................................................................................................................................. 70
PL
INNHOLD
ANBEFALINGER OG FORSLAG ........................................................................................................................................ 71
EGENSKAPER..................................................................................................................................................................... 72
INSTALLASJON................................................................................................................................................................... 73
BRUK ................................................................................................................................................................................... 75
VEDLIKEHOLD.................................................................................................................................................................... 76
NO
3
3
Page 4
سﺮﻬﻔﻟا
تادﺎﺷرا و تﺎﺣاﺮﺘﻗا..............................................................................................................................................77
ﺺﺋﺎﺼﺨﻟا...........................................................................................................................................................78
ﺐﻴآﺮﺘﻟا.............................................................................................................................................................79
ماﺪﺨﺘﺳﻻا.............................................................................................................................................................81
ﺔﻧﺎﻴﺼﻟا ﺔﻴﻠﻤﻋ....................................................................................................................................................82
SA
4
4
Page 5
CONSEILS ET SUGGESTIONS
2°
La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.
INSTALLATION
• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non
conforme aux règles de l’art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains
modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et
« Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la
hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique
domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le
parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chaudière, cheminée, etc…).
• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par
exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine
en est dépourvue, pratiquez une ouverture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur.
Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d’endommagement du cordon d’alimentation, faites-le remplacer par le constructeur ou par le service
après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée cidessus, cela doit être pris en compte. Règlement concernant l'évacuation d'air doivent être remplies..
UTILISATION
• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des
marmites.
• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.
• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques,
sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type
d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuis-
son. »
ENTRETIEN
• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche ou en actionnant
l’interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d’incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre.
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet
ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel
électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat
d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce
produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des
déchets ménagers ou le magasin où vous avez acheté le produit.
FR
1
17
Page 6
CARACTERISTIQUES
598 - 898
ø
150
260
Min.
Min.
650mm
650mm
280
152
÷
0
Composants
Réf. Q.té Composants de Produit
1 1 Corps Hotte équipé de:Comandes, Lumière, Groupe Ventilateur,
Filtres
20 1 Profil fermeture
10 1 Buse avec clapet (en option)
Réf. Q.té Composants pour l ’installation
12a 4 Vis 4,2 x 44,4
Q.té Documentation
1 Manuel d’instructions
FR
10
1
18
Page 7
INSTALLATION
220
15
264
502 - 802
Vf
20
Perçage du Plan de support et Montage de la Hotte
MONTAGE AU MOYEN DE VIS
• Le Plan de support de la Hotte doit être monté plus en haut de
220 mm. par rapport au Plan inférieur des Armoires murales.
• Percer un trou de ø 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l’appareil.
• Percer un trou de ø 150 mm. sur le Plan de support, en utilisant
le Gabarit de perçage fourni avec l’appareil.
• Fixer à l’aide des 4 Vis 12a (4,2 x 44,4) fournies avec
l’appareil.
MONTAGE AVEC FIXATION PAR ENCLIQUETAGE
• Il est possible d’installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par
encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l’Armoire murale, comme indiqué.
• Insérer la Hotte jusqu’à accrocher les Supports latéraux par
encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la
Hotte.
PROFIL DE FERMETURE
• Il est possible de boucher l’espace entre le rebord de la Hotte et
la Paroi du fond, en appliquant le Profil 20 fourni avec
l’appareil, à l’aide des Vis déjà prévus à cet effet.
FR
1
19
Page 8

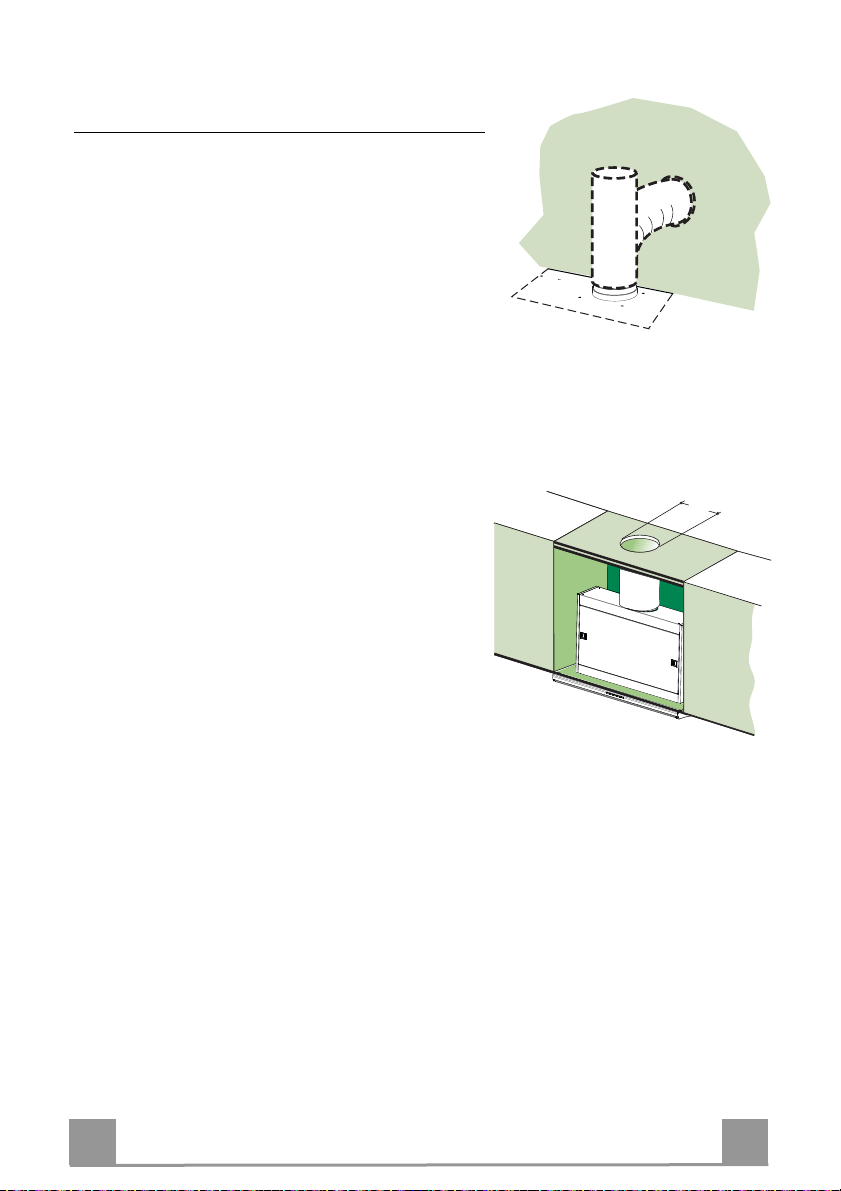

Branchements
SORTIE AIR VERSION ASPIRANTE
En cas d’installation en version aspirante, brancher la
hotte à la tuyauterie de sortie via un tube rigide ou
flexible de ø 150 mm, au choix de l’installateur.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon
actif.
SORTIE AIR VERSION FILTRANTE
• Percer un trou de ø 150 mm sur l’Étagère qui se trouve au-dessus de la hotte.
• Connecter la sortie du Corps de la Hotte avec la partie supérieure de l’armoire murale au moyen d’un tube rigide ou flexible de ø 150 mm., dont le choix sera effectué par l’installateur.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n’est pas fourni.
• S’assurer de la présence des filtres anti-odeur au
charbon actif.
ø 150
150
BRANCHEMENT ELECTRIQUE
• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des
contacts d’au moins 3 mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d’ouvrir le chariot
coulissant de façon énergique, jusqu’à ce que l’on entende le déclic de fin de course.
FR
2
20
Page 9
UTILISATION
0
1
Tableau de commande
L
M - V
0
1
2
3
M-V
L
L Lumières Allume et éteint l’éclairage.
M Moteur Allume et éteint le moteur
aspiration.
V Vitesses Détermine les vitesses
d’exploitation ainsi subdivisées:
1. Vitesse minimale, pour
un rechange d’air permanent particulièrement silencieux en cas de faibles
vapeurs de cuisson.
2. Vitesse moyenne pour la
plupart des conditions
d’utilisation, étant donné
le rapport optimal entre
débit d’air traité et niveau
sonore.
3. Vitesse maximum, pour
faire face aux émissions
maximum de vapeur de
cuisson, même pendant
des temps prolongés.
L Lumières Allume et éteint l’éclairage.
M Moteur Allume et éteint le moteur
aspiration.
V Vitesses Détermine les vitesses
d’exploitation ainsi subdivisées:
1. Vitesse minimale, pour
un rechange d’air permanent particulièrement silencieux en cas de faibles
vapeurs de cuisson.
2. Vitesse moyenne pour la
plupart des conditions
d’utilisation, étant donné
le rapport optimal entre
débit d’air traité et niveau
sonore.
FR
2
21
Page 10
ENTRETIEN
A
B
Filtres anti-graisse
NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS
• Lavables au lave-vaisselle, ils doivent être lavés environ tous
les 2 mois d’emploi ou plus fréquemment en cas d’emploi particulièrement intense.
• Retirer les filtres l’un aprés l’autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant
de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la
partie visible externe
Filtre anti-odeur (Version filtrante)
Il ne sont pas lavables ni régénérables, il faut les remplacer au
moins tous les 4 mois d’emploi ou plus fréquemment en cas
d’emploi particulièrement intense.
REMPLACEMENT FILTRE AU CHARBON ACTIF
• Retirer les filtres anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif saturés, comme
indiqué (A).
• Monter les nouveaux filtres (B).
• Remonter le filtres anti-graisse métalliques.
Éclairage
Attention : Cet appareil est doté d’une lumière LED blanche de
classe 1M conformément à la norme EN 60825-1: 1994 +
A1:2002 + A2:2001 : puissance optique maximum émise à
439nm : 7µW. Ne pas observer directement avec des instruments
optiques (jumelles, lentilles grossissantes…)
• Pour le remplacement, contacter le Service après-vente.
(« Pour l’achat, s’adresser au service après-vente »).
FR
2
22
Loading...
