Page 1

KSET61E

Libretto d’ uso

User manual

Manuel d’utilisation

Gebrauchsanleitung

Gebruiksaanwijzing

Manual de uso

Livro para utilização

Brugsvejledning

Användningshandbok

Руководство по эксплуатации

Instrukcja użytkowania

Bruksveiledning

Page 2

INDICE

CONSIGLI E SUGGERIMENTI.............................................................................................................................................. 5

CARATTERISTICHE.............................................................................................................................................................. 6

INSTALLAZIONE ................................................................................................................................................................... 7

USO........................................................................................................................................................................................ 9

MANUTENZIONE ................................................................................................................................................................ 10

INDEX

RECOMMENDATIONS AND SUGGESTIONS ................................................................................................................... 11

CHARACTERISTICS ........................................................................................................................................................... 12

INSTALLATION.................................................................................................................................................................... 13

USE...................................................................................................................................................................................... 15

MAINTENANCE................................................................................................................................................................... 16

SOMMAIRE

CONSEILS ET SUGGESTIONS.......................................................................................................................................... 17

CARACTERISTIQUES......................................................................................................................................................... 18

INSTALLATION.................................................................................................................................................................... 19

UTILISATION .......................................................................................................................................................................21

ENTRETIEN......................................................................................................................................................................... 22

INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE ................................................................................................................................... 23

CHARAKTERISTIKEN......................................................................................................................................................... 24

MONTAGE ...........................................................................................................................................................................25

BEDIENUNG........................................................................................................................................................................ 27

WARTUNG........................................................................................................................................................................... 28

INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES............................................................................................................................................. 29

EIGENSCHAPPEN ..............................................................................................................................................................30

INSTALLATIE....................................................................................................................................................................... 31

GEBRUIK .............................................................................................................................................................................33

ONDERHOUD...................................................................................................................................................................... 34

INDICE

CONSEJOS Y SUGERENCIAS........................................................................................................................................... 35

CARACTERÍSTICAS ........................................................................................................................................................... 36

INSTALACIÓN ..................................................................................................................................................................... 37

USO...................................................................................................................................................................................... 39

MANTENIMIENTO............................................................................................................................................................... 40

Page 3

ÍNDICE

CONSELHOS E SUGESTÕES............................................................................................................................................ 41

CARACTERÍSTICAS ........................................................................................................................................................... 42

INSTALAÇÃO....................................................................................................................................................................... 43

UTILIZAÇÃO ........................................................................................................................................................................45

MANUTENÇÃO.................................................................................................................................................................... 46

INDHOLD

RÅD OG ANVISNINGER .....................................................................................................................................................47

APPARATBESKRIVELSE ................................................................................................................................................... 48

INSTALLATION.................................................................................................................................................................... 49

BRUG................................................................................................................................................................................... 51

VEDLIGEHOLDELSE .......................................................................................................................................................... 52

INNHOLD

ECOMMENDATIONS AND SUGGESTIONS.............................................................................................53

CHARACTERISTICS.......................................................................................................................................54

INSTALLATION ......................................................................

USE....................................................................................................................................................................57

MAINTENANCE.............................................

.................................................................................................58

........................................................................55

УКАЗАТЕЛЬ

СОВЕТЫ И РЕКОМЕНДАЦИИ .......................................................................................................................................... 59

ХАРАКТЕРИСТИКИ............................................................................................................................................................ 60

УСТАНОВКА........................................................................................................................................................................ 61

ЭКСПЛУАТАЦИЯ................................................................................................................................................................63

УХОД.................................................................................................................................................................................... 64

SPIS TREŚCI

UWAGI I SUGESTIE............................................................................................................................................................ 65

WŁAŚCIWOŚCI TECHNICZNE........................................................................................................................................... 66

INSTALACJA........................................................................................................................................................................ 67

UŻYTKOWANIE................................................................................................................................................................... 69

KONSERWACJA ................................................................................................................................................................. 70

INNEHÅLL

REKOMMENDATIONER OCH TIPS ...................................................................................................................................71

EGENSKAPER..................................................................................................................................................................... 72

INSTALLATION.................................................................................................................................................................... 73

ANVÄNDING........................................................................................................................................................................ 75

UNDERHÅLL........................................................................................................................................................................ 76

Page 4

سﺮﻬﻔﻟا

تﺎﺣاﺮﺘﻗا و تادﺎﺷرا..............................................................................................................................................77

ﺺﺋﺎﺼﺨﻟا...........................................................................................................................................................78

ﺐﻴآﺮﺘﻟا.............................................................................................................................................................79

ماﺪﺨﺘﺳﻻا.............................................................................................................................................................81

ﺔﻧﺎﻴﺼﻟا ﺔﻴﻠﻤﻋ....................................................................................................................................................82

Page 5

CONSEILS ET SUGGESTIONS

2°

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'ac-

cessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non

conforme aux règles de l’art.

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains

modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la

hotte.

• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique

domestique ait été effectuée conformément aux normes en vigueur.

• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le

parcours de la tuyauterie doit être le plus court possible.

• Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chau-

dière, cheminée, etc…).

• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par

exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.

• En cas d’endommagement du cordon d’alimentation, faites-le remplacer par le constructeur ou par le service

après-vente, afin de prévenir tout risque.

• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée ci-

dessus, cela doit être pris en compte. Règlement concernant l'évacuation d'air doivent être remplies..

UTILISATION

• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.

• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des

marmites.

• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.

• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques,

sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuis-

son. »

ENTRETIEN

• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche ou en actionnant

l’interrupteur général.

• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d’incendie).

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Page 6

CARACTERISTIQUES

12b

Min.

650mm

500mm

Composants

Réf. Q.té Composants de Produit 1 1 Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur,

8 1 Grille orientée Sortie de l ’Air 9 1 Flasque de Réduction ø 150-120 mm 20 1 Profil fermeture

Réf. Q.té Composants pour l ’installation 12a 4 Vis 4,2 x 44,4 12b 2 Vis 4,2 x 12,7 12e 2 Vis 2,9 x 9,5

Q.té Documentation

1 Manuel d’instructions

Filtres

Page 7

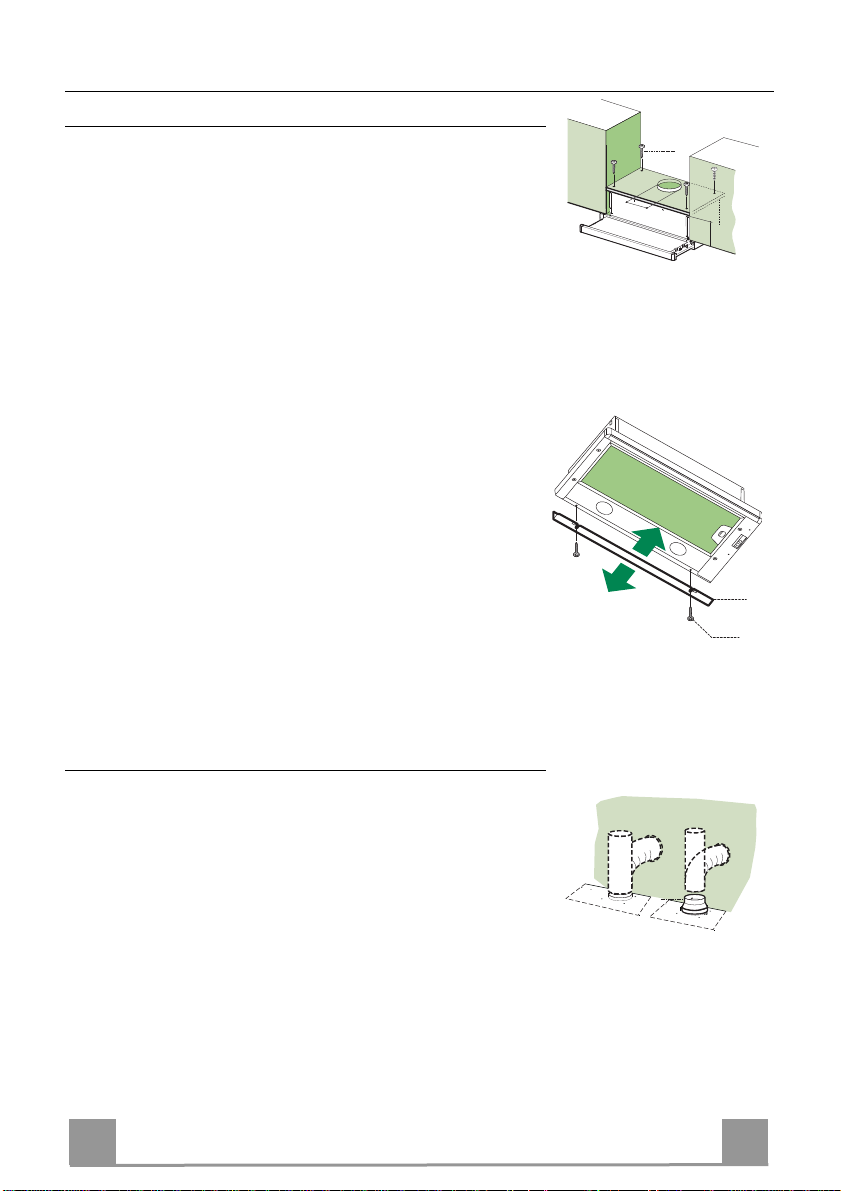

INSTALLATION

12a

135

150

12b

ø 150

ø 120

Perçage du Plan de support et Montage de la Hotte

MONTAGE AU MOYEN DE VIS

• Le Plan de support de la Hotte doit être monté plus en haut de

135 mm. par rapport au Plan inférieur des Armoires murales.

• Percer un trou de ø 4,5 mm. sur le support, en utilisant le Gaba-

rit de perçage fourni avec l’appareil.

• Percer un trou de ø 150 mm. sur le Plan de support, en utilisant

le Gabarit de perçage fourni avec l’appareil.

• Fixer à l’aide des 4 Vis 12a (4,2 x 44,4) fournies avec

l’appareil.

PROFIL DE FERMETURE

• Il est possible de boucher l’espace entre le rebord de la Hotte et

la Paroi du fond, en appliquant le Profil 20 fourni avec l’appareil avec les Vis 12b.

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de ø 150 ou 120 mm, au choix de l’installateur.

• En cas de branchement avec un tube de ø120 mm, insérer le

flasque de réduction 9 sur la sortie du corps de la hotte.

• Fixer le tube par des colliers appropriés. Le matériau néces-

saire n’est pas fourni.

• Retirer les éventuels filtres anti-odeur au charbon actif.

Page 8

SORTIE AIR VERSION FILTRANTE

• Percer un trou de ø 125 mm. sur l’éventuelle Tablette qui se trouve au-dessus de la Hotte.

• Insérer le flasque de réduction 9 sur la sortie du corps de la hotte.

• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d’un tuyau rigide ou flexible de ø120 mm.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.

• Fixer la Grille orientée 8 sur la sortie de l’air recyclé à l’aide de 2 Vis 12e (2,9 x 9,5) fournies avec l’appareil.

• S’assurer de la présence des filtres anti-odeur au charbon actif.

12e

125

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.

• Après avoir installé la hotte, il est indispensable pour la première fois d’ouvrir le chariot coulissant de façon énergique, jusqu’à ce que l’on entende le déclic de fin de course.

Page 9

UTILISATION

L Lumières Allume et éteint l’éclairage. M-V Vitesses Détermine les vitesses d’exploitation ainsi subdivisées:

0. Moteur Off.

1.Vitesse minimale, pour un rechange d’air permanent particulièrement

silencieux en cas de faibles vapeurs de cuisson.

2.Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné

le rapport optimal entre débit d’air traité et niveau sonore.

3.Vitesse maximum, pour faire face aux émissions maximum de vapeur de

cuisson, même pendant des temps prolongés.

M - V

Page 10

ENTRETIEN

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTO-

PORTEURS

• Les filtres peuvent être également lavés au lave-vaisselle; il faut les laver tous les 2 mois d’emploi environ, ou bien plus souvent, en cas d’emploi particulièrement intense.

• Sortir le tiroir aspirant.

• Retirer un Filtre à la fois, en intervenant sur les crochets spécialement prévus.

• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter(L’éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l’efficacité de celui-ci.).

• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.

• Fermer le tiroir aspirant.

Filtres anti-odeur (Version Recyclage)

REMPLACEMENT

Attention: Éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du filtre antiodeur.

• Les filtres ne peuvent pas être lavés ni régénérés; il faut les remplacer tous les 3-4 mois d’emploi environ ou bien plus souvent, en cas d’emploi particulièrement intense.

• Sortir le chariot aspirant.

• Retirer les Filtres Anti-graisse.

• Retirer le Filtre anti-odeur au Charbon actif saturé, en intervenant sur les crochets spécialement prévus.

• Mettre le nouveau Filtre en l’accrochant bien en place.

• Remonter les Filtres anti-graisse.

• Refermer le chariot aspirant.

Eclairage

REMPLACEMENT LAMPES

Lampes de 28W-40W

• Retirer les filtres anti-graisse métalliques.

• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.

• Remonter les filtres anti-graisse métalliques.
