E
Instalación
La campana tiene que tener una distancia mínima de los fuegos de
60 cm en las cocinas eléctricas y de 75 cm en las cocinas a gas o
mixtas.
Empleo
dos posibilidades
Versión de expulsión
al exterior (S)
Los vahos son aspirados hacia el exterior por medio de un tubo de
descarga que se fija al anillo de unión que se encuentra sobre la
campana.
El diámetro del tubo de descarga tiene que ser idéntico al del anillo
de unión.
Si la campana está provista de filtro de carbón activo, hay que
sacarlo.
Versión de aire
en circulación (K)
El aire se filtra mediante un filtro de carbón (para colocarlo ver
párrafo "Filtro de carbón") y, a través de la reja por la parte baja de
la chimenea, regresa al ambiente.
Si la campana no está dotada de filtro de carbón, hay que pedirlo y
montarlo antes del uso.
Se recurre a este sistema en locales donde no exista la tubería de
descarga o cuando no sea posible instalarla.
Conexión eléctrica
La corriente de la red debe corresponder a la corriente señalada en
la etiqueta de las características situada en el interior de la campana.
Si contiene un enchufe conecte la campana a una toma de corriente
conforme a las normas vigentes situada en una zona accesible. Si
contiene un enchufe(conexión directa a la red, aplique un interruptor
bipolar a norma con una distancia de los contactos en abertura no
inferior a 3 mm ( accesible.).
Montaje de repisas
(opcionales)
Para solicitarla contactar el Servicio de Asistencia Técnica.
A la altura deseada, clavar en los armarios adyacentes los 4
soportes laterales I (Fig. 4) y luego apoyar a ellos la repisa.
MONTAJE Y MODO DE EMPLEO
Funcionamiento
Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de encender la
aspiraciòn 5 minutos antes de iniciar a cocinar y dejarla en funciòn
por otros 15 minutos aproximadamente.

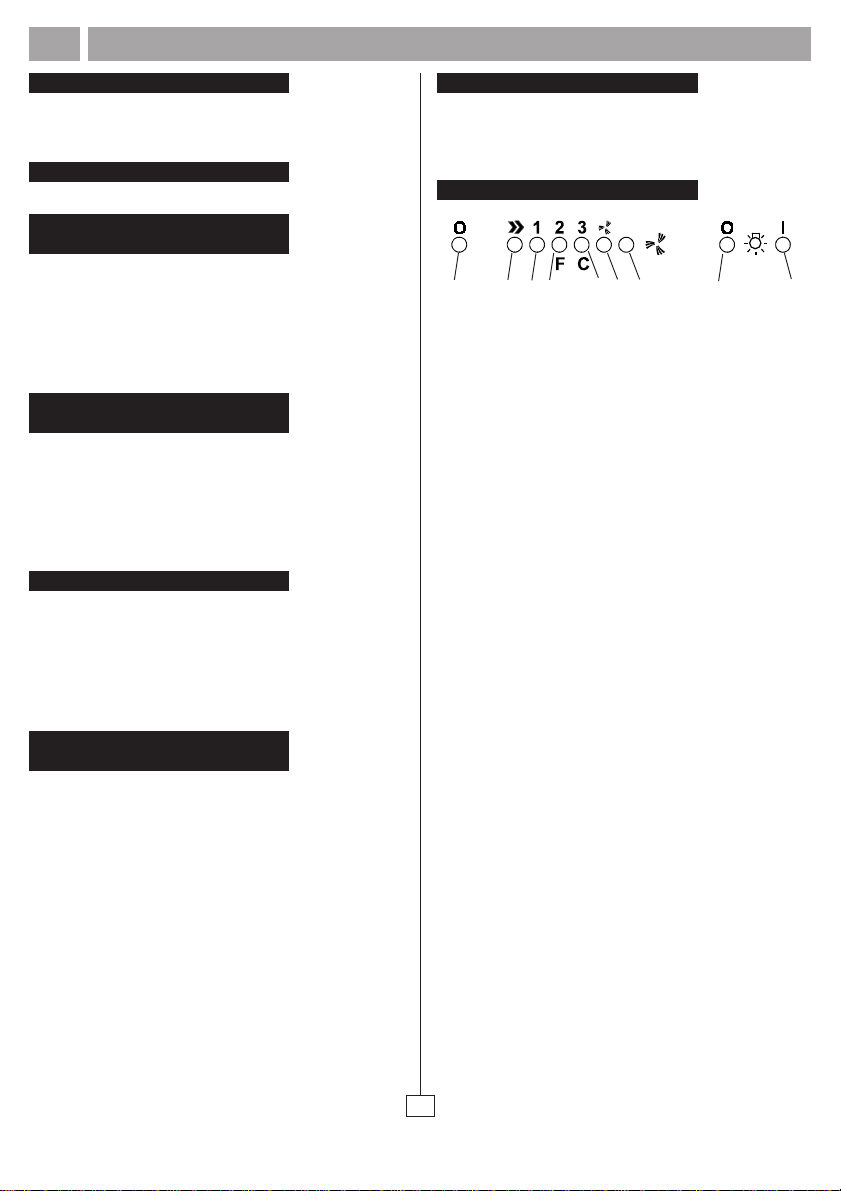

Panel de mando electrónico
2
1
1- Mando de desconexión de los motores
2- Mando de conexión y selección de velocidad del motor 1 - 2 -
3- LED de velocidad 1
4- LED de velocidad 2 y de saturación del filtro metálico antigrasa
5- LED de velocidad 3 y de saturación del filtro de carbón activo
6 - LED indicador de velocidad intensiva
7 - Mando de conexión de velocidad intensiva
8 - Mando de apagado de las lámparas
9 - Mando de encendido de las lámparas
En caso de eventuales anomalías en el funcionamiento, antes de
dirigirse al servicio de asistencia, desconectar el aparato de la
alimentación eléctrica, extrayendo el enchufe al menos durante 5
segundos, y después conectarlo nuevamente.
34
3 - 1 - 2-...
(en este último caso el indicador parpadea - Véanse las
instrucciones correspondientes a la limpieza de los filtros
antigrasa).
(en este último caso el indicador parpadea - Véanse las
instrucciones correspondientes a la sustitución de los filtros de
carbón activo).
¡Atención!
El dispositivo de señalización de la saturación del filtro de
carbón activo se encuentra desactivado.
Si se desea activar el dispositivo de señalización de la saturación
del filtro de carbón activo, pulsar simultáneamente las teclas 2
(pág. 4) y 7 durante 3 segundos:
al inicio de este procedimiento sólo parpadeará el LED 4 (pág.
4), transcurridos los 3 segundos empezará a parpadear también
el LED 5 (pág. 4) para indicar que el dispositivo de control de
la saturación del filtro de carbón activo, se encuentra activado.
Para desactivarlo, pulsar las dos teclas: transcurridos 3
segundos el LED 5 (pág. 4) dejará de parpadear; el dispositivo
se encuentra desactivado.
Se aconseja utilizar esta velocidad cuando la concentración de
humos y olores de comida sea particularmente intensa (por
ejemplo, al cocinar o freír alimentos que produzcan fuertes
olores: pescado, fritos, etc.).
Una vez seleccionada, la velocidad intensiva funcionará durante
unos 5 minutos y, a continuación, volverá automáticamente a
la velocidad seleccionada previamente (de 1 a 3) o se parará
si no se había seleccionado ninguna velocidad.
Para desconectar la velocidad intensiva antes de que
transcurran los 5 minutos, pulse el mando 1 o 2 (pág. 4).
56
7
89
4
Consulte tambien los dibujos de las primeras páginas con las referencias alfabéticas del texto explicativo.
Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios
provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual.
E
Panel de mando con interruptores de deslizamiento
Los interruptores son dos:
uno para encender y apagar las lámparas
el otro para seleccionar las velocidades del motor de aspiración de
la campana.
Limpieza
La campana debe ser limpiada con frecuencia tanto externamente
como internamente. Para limpiarla use un paño empapado de
alcohol desnaturalizado y detergentes líquidos neutros. Evite el uso
de productos que contengan abrasivos.
Si no se respetan las normas de limpieza de la campana y del
cambio y limpieza de los filtros puede haber riesgo de incendio.
Mantenimiento
Antes de cualquier trabajo de mantenimiento desconectar la campana
de la corriente.
Filtro metálico (2 o 3 piezas)
El filtro metálico tiene duración ilimitada y puede lavarse a mano o
en lavavajillas (65°) con detergentes especiales.
Desteñido de los filtros metálicos: los filtros metálicos lavados en el
lavavajilla pueden desteñirse.
Campana con panel de mando con interruptores de deslizamiento
La limpieza de los filtros antigrasa se efectuará por lo menos una vez
al mes.
Campana con panel de mando electrónico
El LED 4 (pag.4) le avisa cuándo hay que limpiar el filtro metálico
antigrasa.
Este LED emite una señal intermitente para avisarle que hay que
limpiar los filtros antigrasa.
Por lo general, esto se produce tras 40 horas de funcionamiento de
la campana. Lea detenidamente las instrucciones de mantenimiento
relativas a los filtros metálicos antigrasa para su limpieza.
Después de limpiar los filtros, pulse el mando 1 (pág. 4) durante
unos tres segundos hasta que oiga una señal acústica (pip): el LED
4 (pág. 4)que señala la saturación del filtro antigrasa dejará de
parpadear.
Para sacar el filtro metálico antigrasa se desmontará utilizando los
dos topes, tirando primeramente hacia la parte trasera y extraerlo
por debajo (Fig. 1).
Déjelo secar sin estropearlo antes de volver a ponerlo en su lugar.
Después de lavar el filtro metálico antigrasa, trabaje en sentido
inverso para volver a montar.
Filtro de carbón activo
(2 piezas)
Sirve para disolver los vahos y olores que emanan las comidas
durante su cocción.
El filtro de carbón activo no debe ser lavado.
Campana con panel de mando con interruptores de deslizamiento
El filtro de carbón activo tiene que ser reemplazado cada 4 meses
cuando la campana se usa normalmente.
Campana con panel de mando electrónico
El filtro de carbón activo tiene que ser reemplazado cada 4 meses
cuando la campana se usa normalmente y de todos modos cada vez
Consulte tambien los dibujos de las primeras páginas con las referencias alfabéticas del texto explicativo.
Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios
provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual.
MONTAJE Y MODO DE EMPLEO
que parpadea el LED 5 (pág. 4).
Este LED emite una señal intermitente para avisarle que debe
sustituir este filtro.
Esto se produce tras unas 160 horas de funcionamiento de la
campana.
Después de cambiar el filtro de carbón activo, pulse el mando 1 (pág.
4) durante unos tres segundos hasta que oiga una señal acústica
(pip).
El LED 5 (pág. 4) que señala la saturación del filtro de carbón activo
dejará de parpadear.
Para montar o sustituir el filtro de carbón activo:
a) Desconecte el aparato de la red eléctrica.
b) Quitar los filtros metálicos antigrasa (Fig. 1).
c) Si los filtros de carbón activo no vienen colocados, aplicarlos
uno a cada lado, sobre las rejillas de protección del volante del
motor; seguidamente mover el tirador central de los filtros de
carbón activo en sentido horario (Fig. 2).
d) Si los filtros de carbón activo vienen ya colocados (dos filtros
de carbón activo sobre las rejillas de protección del volante
motor) y deben ser reemplazados, mover el tirador central en
sentido antihorario hasta que ambos se desencajen.
e) Montar de nuevo los filtros metálicos antigrasa.
Substituciòn làmparas
a) Desconecte el aparato de la red eléctrica.
b) Acceder al compartimiento lámpara, en función del modelo
que se posee, y efectuar las siguientes operaciones:
desenroscar la protección de la lámpara (fig. 3.1)
o
extraer la protección haciendo palanca con un destornillador
pequeño de boca plana u otra herramienta similar (fig. 3.2)
o
Pulsar el plafón soltarlo para abrirlo (fig. 3.3).
c) Reemplazar las lámparas dañadas usando exclusivamente
lámparas halógenas max 20W (E14).
d) Montar de nuevo el plafón.
e) Si las lámparas no funcionan compruebe, antes de avisar al
Servicio de Reparaciones, que estas están bien en roscadas.
Advertencias
No use nunca la campana sin haber montado correctamente la
rejilla. El aire aspirado no debe ser canalizado en un conducto usado
para la descarga de humos de aparatos alimentados con energía
que no sea eléctrica.Hay que realizar anteriormente una adecuada
aireación del local cuando se usen al mismo tiempo la campana y los
aparatos alimentados con otra energía que no sea eléctrica. Está
rigurosamente prohibido cocinar alimentos a la llama debajo de la
campana. El empleo de la llama libre daña los filtros y puede
provocar incendios, por lo tanto debe evitarse en cualquier caso.
Cuando se fríen los alimentos se debe tener cuidado de que el aceite
no se caliente en exceso y se incendie. Para las medidas técnicas
y de seguridad que haya que adoptar para la descarga de los humos
aténgase rigurosamente a lo que diga el reglamento de las
autoridades locales competentes.
