Page 1
Libretto di Istruzioni
Instructions Manual
Manuel d’Instructions
Bedienungsanleitung
Gebruiksaanwijzing
Manual de instrucciones
Manual de Instruções
Руководство по эксплуатации
Bruksanvisning
Brugsvejledning
KSE90XSM2
Page 2
INDICE
CONSIGLI E SUGGERIMENTI.............................................................................................................................................. 4
CARATTERISTICHE.............................................................................................................................................................. 5
INSTALLAZIONE ................................................................................................................................................................... 6
USO........................................................................................................................................................................................ 9
MANUTENZIONE ................................................................................................................................................................ 10
IT
INDEX
RECOMMENDATIONS AND SUGGESTIONS ................................................................................................................... 11
CHARACTERISTICS ........................................................................................................................................................... 12
INSTALLATION.................................................................................................................................................................... 13
USE...................................................................................................................................................................................... 16
MAINTENANCE................................................................................................................................................................... 17
EN
SOMMAIRE
CONSEILS ET SUGGESTIONS.......................................................................................................................................... 18
CARACTERISTIQUES......................................................................................................................................................... 19
INSTALLATION.................................................................................................................................................................... 20
UTILISATION .......................................................................................................................................................................23
ENTRETIEN......................................................................................................................................................................... 24
FR
INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE ................................................................................................................................... 25
CHARAKTERISTIKEN......................................................................................................................................................... 26
MONTAGE ...........................................................................................................................................................................27
BEDIENUNG........................................................................................................................................................................ 30
WARTUNG........................................................................................................................................................................... 31
DE
INHOUDSOPGAVE
ADVIEZEN EN SUGGESTIES............................................................................................................................................. 32
EIGENSCHAPPEN ..............................................................................................................................................................33
INSTALLATIE....................................................................................................................................................................... 34
GEBRUIK .............................................................................................................................................................................37
ONDERHOUD...................................................................................................................................................................... 38
NL
ÍNDICE
CONSEJOS Y SUGERENCIAS........................................................................................................................................... 39
CARACTERÍSTICAS ........................................................................................................................................................... 40
INSTALACIÓN ..................................................................................................................................................................... 41
USO...................................................................................................................................................................................... 44
MANTENIMIENTO............................................................................................................................................................... 45
ES
2
2
Page 3
ÍNDICE
CONSELHOS E SUGESTÕES............................................................................................................................................ 46
CARACTERÍSTICAS ........................................................................................................................................................... 47
INSTALAÇÃO....................................................................................................................................................................... 48
UTILIZAÇÃO ........................................................................................................................................................................51
MANUTENÇÃO.................................................................................................................................................................... 52
PT
УКАЗАТЕЛЬ
СОВЕТЫ И РЕКОМЕНДАЦИИ .......................................................................................................................................... 53
ХАРАКТЕРИСТИКИ............................................................................................................................................................ 54
УСТАНОВКА........................................................................................................................................................................ 55
ЭКСПЛУАТАЦИЯ................................................................................................................................................................ 58
УХОД.................................................................................................................................................................................... 59
RU
INNEHÅLL
REKOMMENDATIONER OCH TIPS ...................................................................................................................................60
EGENSKAPER..................................................................................................................................................................... 61
INSTALLATION.................................................................................................................................................................... 62
ANVÄNDING........................................................................................................................................................................ 65
UNDERHÅLL........................................................................................................................................................................ 66
SE
INDHOLD
RÅD OG ANVISNINGER .....................................................................................................................................................67
APPARATBESKRIVELSE ................................................................................................................................................... 68
INSTALLATION.................................................................................................................................................................... 69
BRUG................................................................................................................................................................................... 72
VEDLIGEHOLDELSE .......................................................................................................................................................... 73
DK
3
3
Page 4
CONSEILS ET SUGGESTIONS
La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descrip-
tions d'accessoires ne figurant pas dans votre appareil.
INSTALLATION
• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou
non conforme aux règles de l’art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins
(certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes
« Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à
l’intérieur de la hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation
électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à
120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que
(Chaudière, cheminée, etc…).
• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la
hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération
suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique
avec l’extérieur pour garantir l’infiltration de l’air pur. Pour un emploi correct et sans risque, la
dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d’endommagement du cordon d’alimentation, faites-le remplacer par le constructeur ou par le
service après-vente, afin de prévenir tout risque.
UTILISATION
• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la
cuisine.
• Ne jamais utiliser abusive ment la hotte.
• Ne pas laisser les flammes libres à forte int ensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au
fond des marmites.
• Contrôler les f riteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.
• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités
psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la
connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes
responsables de leur sécurité.
• Les enfant s doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils
de cuisson. »
ENTRETIEN
• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche ou en actionnant l’interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque
d’incendie).
• Pour le nett oyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre.
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet
ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel
électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat
d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce
produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des
déchets ménagers ou le magasin où vous avez acheté le produit.
FR
1
18
Page 5

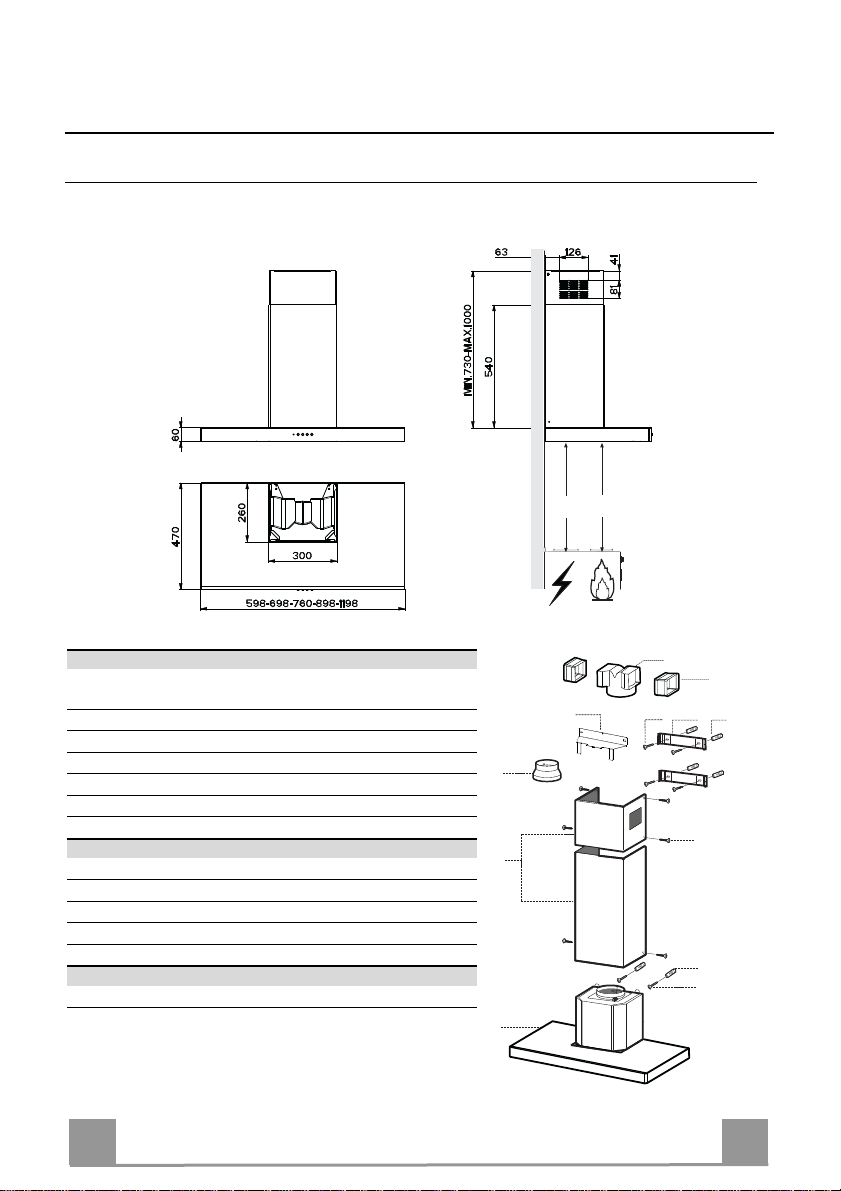

CARACTERISTIQUES
Encombrement
Composants
Réf. Q.té Composants de Produit
1 1 Corps Hotte équipé de:Commandes, Lumière, Groupe
Ventilateur,Filtres
2 1 Cheminée Télescopique formée de :
2.1 1 Cheminée Supérieure
2.2 1 Cheminée Inférieure
9 1 Flasque de Réduction ø 150-120 mm
14.1 2 Rallonge Raccord Sortie Air
15 1 Raccord Sortie Air
Réf. Q.té Composants pour l ’installation
7.2.1 2 Brides Fixation Cheminée Supérieure
7.3 1 Bride Support Raccord
11 6 Chevilles
12a 6 Vis 4,2 x 44,4
12c 6 Vis 2,9 x 9,5
Q.té Documentation
1 Manuel d’instructions
Min.
Min.
650mm
650mm
15
14.1
7.3
9
2.1
2
2.2
1
12a
7.2.1 11
12c
11
12a
FR
1
19
Page 6
INSTALLATION
Perçage Paroi et Fixation Brides
7.2.1
1÷2
X
11
12a
116
116
320
650 min.
Tracer sur la paroi:
• une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone
prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée
supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et
320 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de ø 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant
un espace de 5-6 mm entre le mur et la tête de la vis.
FR
2
20
Page 7
12a
Vr
9
ø 120ø 150
Montage Corps Hotte
• Avant d’accrocher le corps hotte, serrer les deux vis Vr situées
sur les points d’accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotte.
Branchements
SORTIE AIR VERSION ASPIRANTE
En cas d’installation en version aspirante, brancher la hotte à la
tuyauterie de sortie via un tube ri-gide ou flexible de ø 150 ou
120 mm, au choix de l’installateur.
• En cas de branchement avec un tube de ø120 mm, insérer le
flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.
CONNEXIONS
• Contrôler que la tension de secteur corresponde à celle indiquée sur l’étiquette de spécification technique à l’intérieur de
la hotte.
• Raccorder la hotte au secteur en interposant un interrupteur
bipolaire avec ouverture des contacts d’au moins 3 mm.
• Dans la boîte de raccord appropriée, effectuer la connexion
avec l’appareil distant et la mise à la terre en suivant le schéma
électrique fourni.
• Une fois que le raccord électrique a été fait, vérifier le fonctionnement de l’éclairage et du moteur.
FR
2
21
Page 8
12c
2.1
2.2
2
7.2.1
12c

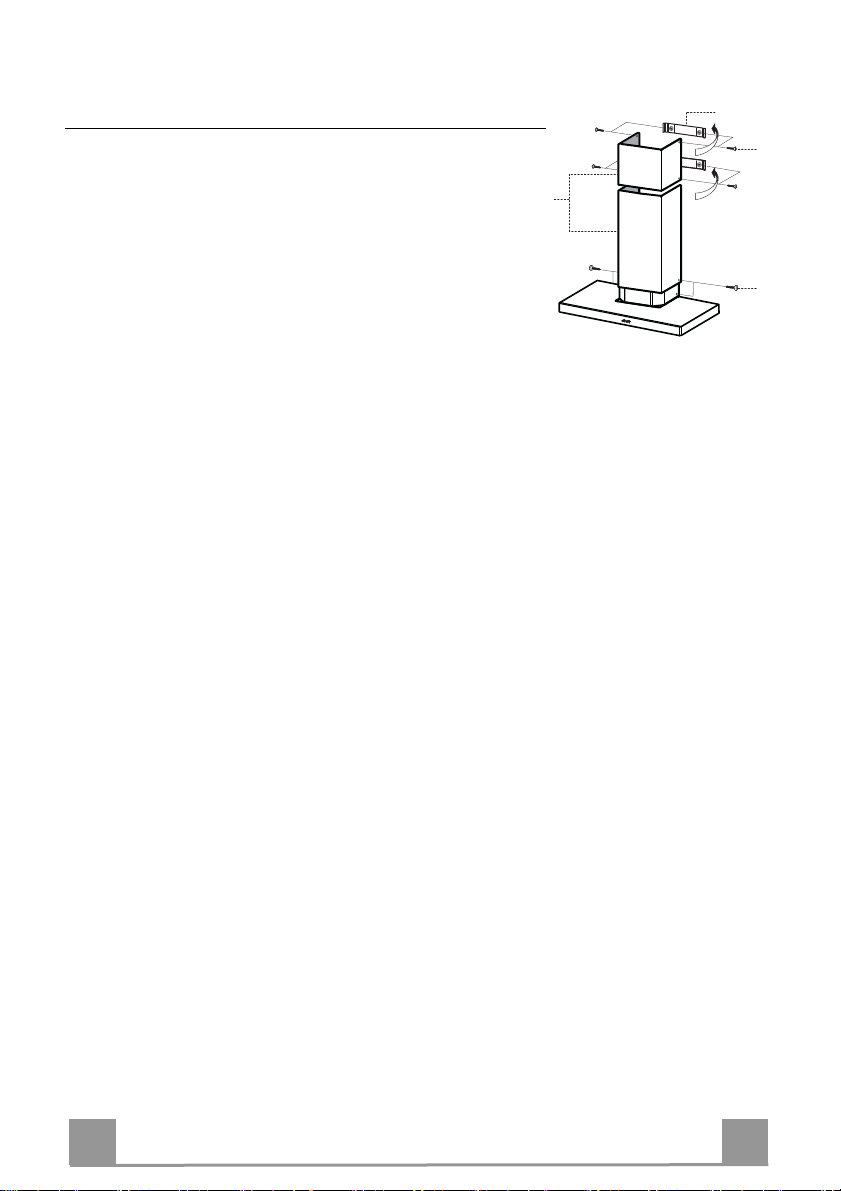

Montage Cheminée
Cheminée supérieure
• Elargir légèrement les deux bords latériaux, et les accrocher
derrières les brides 7.2.1; refermer jusqu’à la butée.
• Fixer latéralement aux brides à l’aide des 4 vis 12c fournies.
Cheminée inférieure
• Elargir légèrement les deux bords latériaux de la Cheminée et
les accrocher entre la Cheminée supérieure et la paroi; refermer
jusqu’à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à l’aide
des deux 2 vis 12c fournies.
FR
2
22
Page 9
UTILISATION
L
S
V1 V2 V3
L Lumière Mise en fonctionnement et arrêt de l’éclairage.
V1 Soupape Actionne l’ouverture et la fermeture de la soupape de sortie de l’air.
V2 - -
V3 - -
FR
2
23
Page 10
ENTRETIEN
Filtres anti-graisse
NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS
• Lavables au lave-vaisselle, ils doivent être lavés environ tous
les 2 mois d’emploi ou plus fréquemment en cas d’emploi particulièrement intense.
• Retirer les filtres l’un aprés l’autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant
de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la
partie visible externe
Eclairage
REMPLACEMENT LAMPES
Lampe halogène de 20 W.
• Enlever le dispositif métallique de blocage du verre par encliquetage en exerçant une pression sous l’embout en le soutenant
d’une main.
• Extraire la lampe du support
• Remplacer la lampe par une nouvelle ayant le mêmes caractéristiques, en prenant soin d'insérer correctement les deux fiches
dans le support.
• Remonter le dispositif de blocage du verre par encliquetage.
FR
2
24
Loading...
