Smeg DT70GA Various instructions [IT]

Rev. 01

Configurazione modulo GSM

1

CONFIGURAZIONE MODULO GSM

Rev. 01

Configurazione modulo GSM

2

Smeg S.p.A. – Divisione Instruments

Via Leonardo da Vinci, 4
42016 Guastalla (RE)
Tel. [phone]
Fax [phone]

Responsabilità del Costruttore.

Il Costruttore, l’Installatore o l’Importatore si considerano responsabili agli effetti della sicurezza, affidabilità e
prestazione dell’apparecchio soltanto se:

  le operazioni di estensioni, regolazioni, modifiche o riparazioni sono state effettuate da persone da egli

autorizzate.

  l’installazione elettrica del locale corrispondente è conforme alle prescrizioni relative.
  l’apparecchio è utilizzato conformemente alle istruzioni d’uso.

AVVERTENZE SPECIALI:

da non utilizzare in presenza di gas o miscele esplosive e/o in prossimità di fonti con elevati campi magnetici o

elettrici.

COPYRIGHT

Tutti i diritti sono riservati. Le informazioni contenute in questo manuale non possono essere riprodotte
memorizzate in sistemi di archivio o trasmesse in qualsiasi forma o mezzo elettronico o usate per altri scopi
senza il permesso della SMEG S.p.A. Il contenuto di questo manuale può essere modificato senza preavviso.
Ogni cura è stata posta nella raccolta e nella verifica della documentazione contenuta in questo manuale;
tuttavia la SMEG S.p.A. non può assumersi alcuna responsabilità derivante dall’utilizzo della stessa. Lo stesso
dicasi per ogni persona o società coinvolta nella creazione e nella produzione di questo manuale.

Rev. 01

Configurazione modulo GSM

3

Prodotti applicabili al seguente manuale

Il presente manuale si applica esclusivamente alle seguenti serie di prodotti SMEG.

Frigoriferi da laboratorio, Frigoriferi per farmaci
Serie FV
Campo temperatura impostabile dall’utilizzatore: T bassa = +2 °C, T alta = +15 °C
Impostazione di fabbrica: +4 °C

Modelli: FV10G1A, FV15G1A, FV20G1A, FV25G1A, FV30G1A, FV45G1A, FV52G1A, FV70G1A,
FV140G2A, FV10C1A, FV15C1A, FV20C1A, FV25C1A, FV30C1A, FV45C1A, FV52C1A, FV70C1A,
FV140C2A, FV10G16A, FV15G16A, FV20G16A, FV25G16A, FV30G16A, FV45G16A,
FV52G16A, FV70G16A, FV140G26A, FV10C16A, FV15C16A, FV20C16A, FV25C16A, FV30C16A,
FV45C16A, FV52C16A, FV70C16A, FV140C26A

Congelatori da laboratorio
Serie C
Campo temperatura impostabile dall’utilizzatore: T bassa= -25 °C, -32 °C, -42 °C, T alta = -10 °C
Impostazione di fabbrica: -22 °C (C20), -30 °C (C30), -40 °C (C40)

Modelli: C20V10C1A, C30S16C1A, C30S22C1A, C30S25C1A, C30S32C1A, C40S60C1A,
C25V70C1A, C25V140C2A, C20V10C16A, C30S16C16A, C30S22C16A, C30S25C16A,
C30S32C16A, C40S60C16A, C25V70C16A, C25V140C26A

Frigocongelatori
Serie DT
Campo temperatura impostabile dall’utilizzatore: T bassa = +2 *C / -25 °C, T alta = +12 °C / -10 °C
Impostazione di fabbrica: +4 °C (frigorifero) / -25 °C (congelatore)

Modelli: DT28CA, DT70CA, DT140CA, DT28GA, DT70GA, DT140GA, DT28C6A, DT70C6A,
DT140C6A, DT28G6A, DT70G6A, DT140G6A

Frigoriferi da laboratorio doppia temperatura
Serie DTP

Campo temperatura impostabile dall’utilizzatore: T bassa = +2 °C, T alta = +15 °C

Impostazione di fabbrica: +4 °C
Modelli: DTP30CA, DTP70CA, DTP140CA, DTP30GA, DTP70GA, DTP140GA, DTP30C6A,
DTP70C6A, DTP140C6A, DTP30G6A, DTP70G6A, DTP140G6A

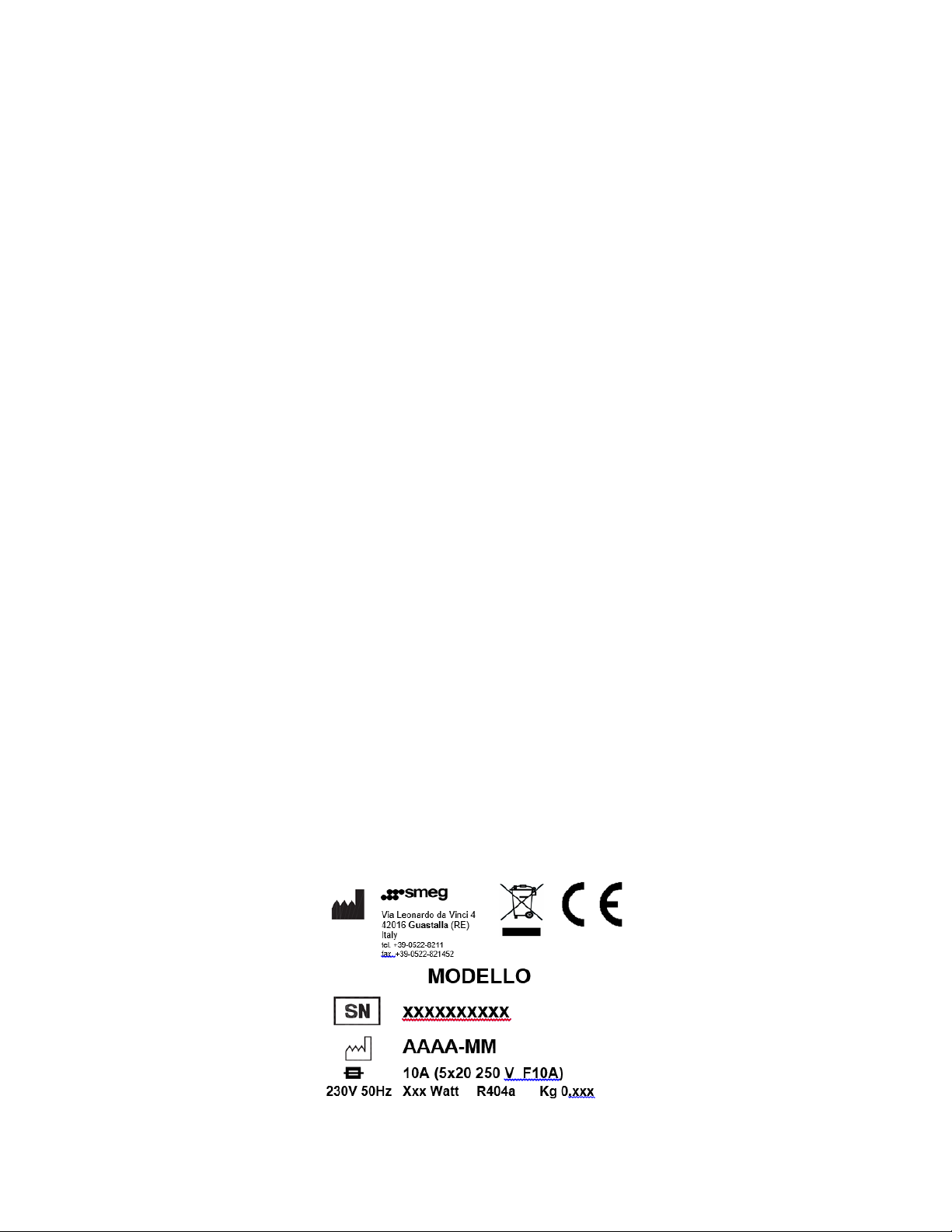

Tutti i dati tecnici riferiti alla vostra unità SMEG possono essere rilevati sulla targa presente sul retro
dell’armadio. Qui sotto è riportato un esempio di dati di targa:

Rev. 01

Configurazione modulo GSM

4

Antenna, indica che il GSM è collegato

Indica l’intensità del campo, se il simbolo lampeggia indica che non c’è campo

Lampeggiante con n° di Pin inserito errato, in questo caso si deve uscire dalla
programmazione, spegnere lo strumento e procedere nell’inserimento del n° di pin per evitare
che dopo il terzo inserimento errato si blocchi (e per sbloccarlo si debba inserire il n° di PUK)

Lampeggiante, indica che la SIM non è stata inserita

Errore generico, sostituire il modulo GSM

Modulo GSM

Quando interviene un allarme (di blocco – visivo – di manutenzione) il controllore invierà
automaticamente un messaggio SMS ai n° di cellulare memorizzati, contenente:
Ragione Sociale – N° matricola - Codice di allarme con relativa descrizione.
Inoltre in caso di alimentazione da batteria a tampone se viene a mancare la tensione di rete viene
inviato ai n° di cellulare memorizzati un SMS che oltre ai dati indicati contiene il messaggio ON
BATTERY. Nel momento in cui viene ripristinata la tensione di rete viene mandato un nuovo SMS con
messaggio POWER OK.

Inoltre inviando un SMS con la parola “STATUS“ (minuscola o maiuscola) al n° del GSM installato sul

frigorifero, si riceverà un SMS di risposta sullo stato del frigorifero. Se non ci sono stati allarmi, si

riceverà un SMS con il messaggio “NO ALARMS“ più la temperatura rilevata dalla sonda S1 ed il

valore di impostazione. Se si sono verificati degli allarmi, verrà inviato un messaggio con i codici di
allarme presenti

Simboli che appaiono in alto a destra del display con GSM collegato sono:

IMPORTANTE: per l’utilizzo del GSM (se previsto nell’ordine o, acquistato in un secondo
tempo), verrà inviata una documentazione contenente password ed indicazioni sull’utilizzo del
modulo GSM ed il caricamento dei numeri di cellulare dell’utente.

Rev. 01

Configurazione modulo GSM

5

ATTENZIONE!! UTILIZZARE SOLO SIM DATI CON PIN DISABILITATO

Istruzioni per l’utilizzo del Modulo GSM

A - PROCEDURA PER ATTIVARE LA SIM CON MODULO GSM GIA’ IN DOTAZIONE:

Entrare nel menu scorrere fino a Password, selezionare con tasto ENTER.
Selezionare 2 “ASSISTENZA” e digitare password “1111”
Selezionare, da menu principale:
9 PORTE SERIALI
9-1 GSM (confermare con ENTER)
9-1-1 Inserire il numero della SIM DATI (senza codice paese)
9-1-2 Inserire codice PIN=0000
9-1-3 Inserire il 1° numero di cellulare N.TELEFONO 1 a cui si desidera inviare i messaggi (senza

codice paese)

9-1-4 Inserire il 2° numero di cellulare N.TELEFONO 2 a cui si desidera inviare i messaggi (senza

codice paese)

9-1-5 Inserire il 3° numero di cellulare N.TELEFONO 3 a cui si desidera inviare i messaggi (senza

codice paese)

B - PROCEDURA PER ABILITARE MODULO GSM (SE NON ACQUISTATO CONTESTUALMENTE
ALL’APPARECCHIO):

Installare all’interno della scatola porta schede il modulo GSM, utilizzando lo schema elettrico per
connettere correttamente il modulo alla scheda Potenza.
Entrare nel menu scorrere fino a Password, selezionare con tasto ENTER.
Selezionare 2 “ASSISTENZA” e digitare password “1111”
Selezionare, da menu principale:
5 CONFIGURAZIONE, selezionare con ENTER
5-4 ACCESSORI, selezionare con ENTER
5-4-2 GSM, selezionare con ENTER, utilizzando le frecce modificare da NO a SI e confermare con

ENTER
Tornare al menu principale e selezionare:
9 PORTE SERIALI
9-1 GSM (confermare con ENTER)
9-1-1 Inserire il numero della SIM DATI (senza codice paese)
9-1-2 Inserire codice PIN=0000
9-1-3 Inserire il 1° numero di cellulare N.TELEFONO 1 a cui si desidera inviare i messaggi (senza

codice paese)
9-1-4 Inserire il 2° numero di cellulare N.TELEFONO 1 a cui si desidera inviare i messaggi (senza

codice paese)
9-1-5 Inserire il 3° numero di cellulare N.TELEFONO 1 a cui si desidera inviare i messaggi (senza

codice paese)
