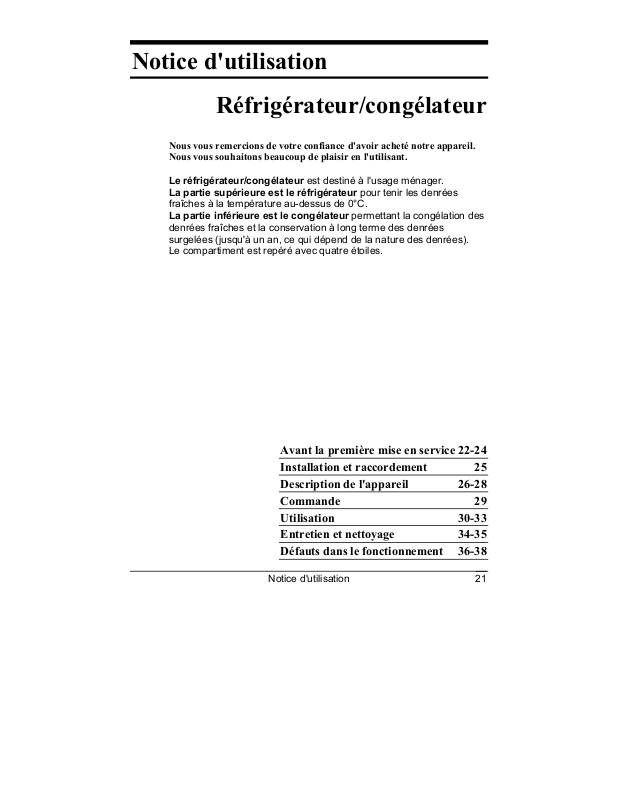

Notice d'utilisation

Réfrigérateur/congélateur

Nous vous remercions de votre confiance d'avoir acheté notre appareil.
Nous vous souhaitons beaucoup de plaisir en l'utilisant.

Le réfrigérateur/congélateur est destiné à l'usage ménager.
La partie supérieure est le réfrigérateur pour tenir les denrées

fraîches à la température au-dessus de 0°C.
La partie inférieure est le congélateur permettant la congélation des
denrées fraîches et la conservation à long terme des denrées
surgelées (jusqu'à un an, ce qui dépend de la nature des denrées).
Le compartiment est repéré avec quatre étoiles.

Avant la première mise en service 22-24
Installation et raccordement 25
Description de l'appareil 26-28
Commande 29
Utilisation 30-33
Entretien et nettoyage 34-35
Défauts dans le fonctionnement 36-38

Notice d'utilisation

21

Avant la première mise en service

• Avant de brancher l'appareil sur le réseau électrique, il faut le laisser
en place environ 2 heures. De cette manière on diminue la
possibilité d'un fonctionnement incorrect dû à l'influence du transport
sur le système de réfrigération.

• Nettoyez l'appareil, surtout son intérieur (voir le chapitre sur le
nettoyage de l'appareil).

• Si les accessoires ne se trouvent pas à leur place, il faut les
aménager suivant les instructions données dans le chapitre
Description de l'appareil.

Notice d'utilisation

Cette notice d'utilisation est destinée au consommateur. Elle décrit
l'appareil ainsi que son emploi correct et sûr. Il est possible qu'elle
mentionne des fonctions qui ne concernent pas votre appareil, car elle
a été rédigée pour de différents types/modèles d'appareils.

Notice d'intégration

Les appareils intégrables sont accompagnés des notices d'intégration
et d'installation dans le meuble.
Ce travail doit être fait par un technicien et ces notices sont destinées
à lui.

Notre soin à l'environnement

• Pour l’emballage de nos produits nous utilisons des matériaux qui
peuvent être recyclés, déposés ou détruits.

• Aussi cette notice d'utilisation est imprimée sur le papier recyclable,
ou bien sur le papier blanchi sans chlore.

• Lorsque vous cesserez d’employer cet appareil, remettez-le aux
organismes habilités pour la collecte des appareils ménagers
“usagés” (Voir le chapitre Enlèvement des appareils usagés).

Conseils d'économie d'énergie

• Ne pas ouvrir la porte plus souvent que nécessaire et la refermer
rapidement, notamment par temps chaud et humide. Veillez à ce que
l’appareil soit ouvert le moins longtemps possible ce qui est surtout
important pour les congélateurs armoires.

• De temps en temps vérifier que le réfroidissement de l'appareil soit
toujours suffissant (une bonne circulation d'air derrière l'appareil).

22

Notice d'utilisation

• Déplacez la manette du thermostat de la position plus haute à la
position plus basse dès que le fonctionnement de l'appareil et les
circonstances le permettent.

• Laissez refroidir les aliments à température ambiante avant de les
entreposer dans l’appareil.

• Les couches de glace ou de givre augmentent la consommation de
l'énergie électrique. Enlevez-les régulièrement dès qu'elles
atteignent une épaisseur de 3 à 5 mm.

• Le joint endommagé ou non étanche provoque une plus grande
consommation d’énergie, veillez à ce qu’il soit échangé à temps.

• Le condenseur à l’arrière doit être toujours propre.

• Si vous ne respectez pas les consignes figurant dans les chapitres

L’emplacement et l’économie d’énergie, vous risquez de provoquer
une plus grande consommation d’énergie.

Conseils importants

• Si vous gardez votre vieux réfrigérateur/congélateur sans l'utiliser,
ayant le système de blocage qui ne peut pas s'ouvrir du côté
intérieur (serrure, verrou), rendez ce mécanisme de fermeture
inutilisable pour éviter tout risque d'accident avec les enfants.

• Raccorder le congélateur au réseau correctement. Respecter bien le
Chapitre sur le Raccordement de l'appareil.

• Une fois le congélateur en marche, ne pas toucher les surfaces
froides, surtout avec des mains moites ou humides, car la peau
risquerait de coller à ces parois extrêmement froides.

• Ne pas congeler les boissons en bouteilles, en particulier les
boissons mousseuses (eau minérale, vin mousseux, bière, cola,
etc.), car la bouteille risque d'éclater.

• Ne mangez pas les aliments congelés (pain, fruits, légumes), vous
risquez d'attraper des "brûlures" dues au froid.

• Si vous trouvez l'odeur ou la couleur d'un aliment anormale ou
douteuse, il faut le jeter, car il peut être dangereux à la
consommation.

• Débrancher obligatoirement l'appareil avant d'effectuer un
dépannage (nous recommandons de faire réaliser tout entretien ou
dépannage par une personne qualifiée), avant tout nettoyage et
avant le changement de la lampe.

• Ne pas utiliser d’appareils électriques (sèche-cheveux, etc.) ou
d’instruments pointus pour dégivrer l’appareil, mais des produits
conseillés par le fabricant.

• Dans le souci de préserver l’environnement, veiller à ne pas
endommager l’arrière de l’appareil (le condenseur) ou les parties de
réfrigération à l’intérieur de l’appareil.

Notice d'utilisation

23

• L’appareil contient du liquide frigorifique et de l’huile, c’est pourquoi il
faut faire enlever votre ancien appareil suivant les consignes pour
protéger l’environnement (Voir le chapitre Notre souci pour préserver
l’environnement).

• Un élément chauffant est encassé dans le bord du corps du
congélateur. Il fonctionne simultanément avec le compresseur et
empêche le joint de la porte de s'attacher par le gel sur le corps du
congélateur.

• Si le câble de raddordement est endommagé, il doit être remplacé
par un expert du fabricant ou du service après/vente pour éviter le
danger.

• La plaque signalétique se trouve soit au dos soit à l'intérieur de
l'appareil.

La durée de conservation au cas de l'interruption de
courant

Éviter d'ouvrir le congélateur en cas d'un défaut ou coupure de
l'énergie électrique. Si l'interruption dure plus de 13 heures - HZDI
2121/6, 14 heures - HZDI 2621/6, 15 heures -HZDI 2521/6; les
denrées congelées doivent être consommées ou déplacées à un autre
appareil.

Enlèvement des appareils usagés

• Remettez les appareils usagés au service autorisé de ramassage. Si
celui-ci a un système de blocage (serrure, verrou), rendez ce
mécanisme de fermeture inutilisable pour éviter tout risque
d’accident avec les enfants.

• Les appareils de réfrigération et de congélation contiennent du
liquide de réfrigération et les matériaux d’isolation qui doivent être
traités par les services agréés. Pour les faire enlever faites appel à
ces services ou demandez conseil à votre vendeur. Veiller à ne pas
endommager le tuyau à l’arrière de l’appareil.

24

Notice d'utilisation

Installation et raccordement

Choix de l'endroit

Placez l'appareil dans un local sec et régulièrement ventilé. La
température ambiante permise pour le fonctionnement normal de
l'appareil est conditionnée par l'exécution (la classe) de l'appareil
indiquée sur la plaque signalétique de l'appareil.

Classe Température ambiante

SN (subnormale) de + 10°C à + 32°C
N (normale) de + 16°C à + 32°C
ST (subtropical) de + 18°C à + 38°C
T (tropical) de + 18°C à + 43°C

Évitez de placer l'appareil près d'une source de chaleur, comme par
exemple cuisinière, radiateur, chauffe-eau ou de l'exposer directement
aux rayons du soleil.
Evitez de placer l’appareil près d’une source de chaleur, au moins 3
cm d’une cuisinière électrique ou à gaz et au moins 30 cm d’un poêle
à fioul ou à charbon. Si la distance est inférieure aux distances
conseillées, utilisez une plaque d’isolation.
Il faut qu’il y ait une ouverture derrière l’appareil d’environ 200 cm² et
le placard au-dessus de l’appareil doit être éloigné d’au moins 5 cm,
ce qui permet une aération satisfaisante du condenseur.

Raccordement au réseau électrique

Reliez l'appareil au réseau électrique avec le cordon d'alimentation. La
prise murale doit être dotée d'une mise à la terre.
La tension nominale et la fréquence sont indiquées sur la plaque
signalétique de l'appareil.
Le système de mise à la terre de l'installation électrique et le
raccordement de l'appareil doivent être réalisés conformément aux
normes électriques en vigueur.
L'appareil peut tolérer les écarts de tension de courte durée, mais au
maximum de -15 à 10 %.

Notice d'utilisation

25

Description de l'appareil

26

Notice d'utilisation

Réfrigérateur (A)

Dans le réfrigérateur vous entreposez les denrées fraîches pendant
quelques jours.

Clayette (1)

La clayette multi-réglable permet de ranger les denrées à votre
convenance. Elle est protegée contre la chute. Pour enlever la clayette
il faut la relever un peu à l'arrière et tirer dehors.
Les clayettes en verre (seuls certains modèles en sont équipés) sont
protégées par des entretoises en plastique. Si vous voulez retirer la
clayette, vous devez d'abord tirer les deux entretoises vers vous. Vous
pouvez aussi enlever les entretoises, mais nous vous conseillons de
les mettre de côté pour les transports éventuels ultérieurs.
Tenir les denrées vite périssables sur la partie arrière des clayettes oà
il est le plus froid.

Porte-bouteilles

(quelques modèles seulement)
Le porte-bouteilles (le nombre dépend

sur le type d'appareil) est destiné à
déposer des bouteilles.
L'emplacement est possible en deux
positions (horizonale ou soulevée
d'une glissière sur le devant ). Le
porte-bouteilles permet aussi de poser
les bouteilles sur le bouchon.
Il a un dispositif anti-débordement. Vous pouvez l l'extraire, s'il est vide
en le soulevant en arrière et en le tirant vers vous.

Avertissement!

S'il y des balconnets sur la contre-porte, vous installez le porte­bouteille de manière qu'il n'entrave pas la fermeture de la porte.Un
porte-bouteille peut porter 9 bouteilles à 0,75 litres ou plus (le poids
total ne doit pas dépasser 13 kg) – voir l'étiquette au-dessous de la
boite du thermostat dans l'appareil.

Orifice d'écoulement de l'eau de dégivrage (2)

Sous la plaque réfrigérante (encassée dans la paroi arrière de la cuve)
qui réfroidit la cuve du réfrigérateur, il y a une rainure avec l'orifice
pour conduire l'eau de dégivrage vers l'extérieur. La rainure et l'orifice
d'écoulement ne doivent pas être bouchés (par exemple avec les
restes alimentaires) et il faut les contrôler et nettoyer de
temps en temps si nécessaire (par ex.: avec une paille plastique).

Notice d'utilisation

27

Bac à fruits et à légumes (3)

Le bac se trouve en dessous du couvercle en verre qui assure
l'humidité constante et évite le dessèchement des fruits et légumes.

Congélateur (B)

Dans le congélateur vous congelez les denreées fraîches et conservez
les denrées surgelées.

Compartiment de congélation (4)

est destiné à la congélation des denrées fraîches.

Compartiment de conservation (5)

est destiné à stocker les denrées surgélées.

Rainure d'écoulement de l'eau de dégivrage (6)

(voir le chapitre Entretien et nettoyage)

Contre-porte du réfrigérateur

La contre-porte du réfrigérateur est équipée des balconnets ou boîtes,
destinés à la conservation du fromage, du beurrre, des oeufs, du
yaourt et d'autres petits paquets, tubes et conserves.
La partie inférieure de la contre-porte est prévue pour les bouteilles.

Éclairage intérieur du réfrigérateur

La lampe s'allume à l'ouverture de la porte (le thermostant étant à
n'importe quelle position).

28

REMARQUE:

• Les accessoires dans la cuve sont variables selon le modèle de
l'appareil.

• Pour completer les accessoires à votre convenance vous pouvez
acheter aussi les boîtes-épices, les porte-tubes accrochables et
clayettes aux services après-vente contractuels.

Notice d'utilisation

Commande

Le fonctionnement de l'appareil est commandé par le thermostat placé
dans la cuve du réfrigérateur (tournable du repère STOP (0) à 7 et en
arrière).

Sélection de la température

• Les positions élevées sur la manette (vers 7)
signifient les temperatures plus basses (plus
froides) dans toutes les parties de l'appareil. La
température à l'intérieur du réfrigérateur peut
descendre même au dessous de 0°C. N'utiliser
les positions élevées que dans les cas oà les
températures de réfrigération plus basses sont
désirées et recommandées.
A la température ambiante normale nous recommandans le réglage
moyen du thermostat.

• La température intérieure dépend du changement de la température
ambiante. Régler la manette du thermostat conformément.

• A la position STOP (0) l'appareil n'est pas mis en service (le système
de réfrigération est en arrêt), mais il est quand même sous tension (la
lampe s'allume en ouvrant la porte du réfrigérateur).

Notice d'utilisation

29

Utilisation

Conservation des denrées dans le réfrigérateur

Une utilisation appropriée de l’appareil, l’emballage des aliments, le
réglage correct et le respect des règles d’hygiène sont décisifs pour la
qualité de conservation des aliments.

• Les denrées à conserver dans le réfrigérateur doivent être fraîches,
réfroidies à la température ambiante et de meilleure qualité. Elles
doivent être emballées dans des récipients fermés pour qu'elles ne
s'impregnent ni dégagent d'odeur et d'humidité. Veillez à ce qu'elles
soient toujours bien emballées (dans un sachet plastique ou dans
une feuille en aluminium, dans le papier ciré) ou fermées dans des
bouteilles ou récipients couverts.

• Retirez les emballages du commerce avant de placer les aliments
dans le réfrigérateur (emballages des packs de yaourt...).

• Dans le réfrigérateur ne conservez pas de matières inflammables,
vaporables ou explosibles.

• Des bouteilles avec une teneur importante en alcool doivent être
fermées hermétiquement et posées dans une position verticale.

• Les denrées ne doivent pas toucher la dernière paroi de la cuve du
réfrigératuer.

• Attendre le complet refroidissement des préparations avant de les
stocker.

• Stocker les aliments les plus fragiles et délicates dans la zone la
plus froide de l’appareil.

• Limiter le nombre d’ouvertures de la porte.

• Positionner le réglage du thermostat de façon à obtenir une

température plus basse. Ce réglage doit se faire progressivement
afin de ne pas provoquer le gel des denrées.

• La mesure de la température d’une zone peut se faire au moyen
d’un thermomètre placé dans un récipient rempli d’eau. La lecture de
la température doit être faite après quelques heures de stabilisation
de l’ ensemble.

• Quelques solutions organiques, les essences dans la peau des
citrons et oranges, l'acide dans le beurre et similaires peuvent
causer des endommagements et un vieillissement anticipé des
matières en plastique et du joint si ceux-ci sont exposés longtemps à
leurs effets.

• Une odeur désagréable dans le réfrigérateur signifie que la cuve
n'est pas propre ou qu'un aliment se gâte. Pour éviter l'odeur, laver
l'interieur avec l'eau additionnée d'un peu de vinaigre.

30

Notice d'utilisation

Nous recommandons aussi d'utiliser les filtres à charbon actif qui
purifient l'air ou neutralisent les odeurs.

• Si vous laissez votre maison pour un temps prolongé, enlevez les
denrées périssables de votre réfrigérateur.

Temps de conservation des denrées dans le réfrigérateur

Denrée Temps de conservation (en jours)

Beurre +++++++=====
Oeufs ++++++++++====
Viande: fraîche en
morceau

hachée + =

fumée ++++++++++====
Poissons + =
Marinades ++++++++++====
Carottes ++++++++======
Fromage ++++==========
Desserts ++====
Fruits ++========
Plats coisinés ++==

Légende: + le temps recommandé de conservatiio

= le temps possible de conservation

1234567891011121314

++=

Congélation des denrées fraîches

• Ne congelez dans le congélateur que les denrées qui sont
convenables pour un tel traitement et qui supportent bien de basses
températures. Veillez à ce que les denrées soient fraîches et d'une
meilleure qualité.

• Choisissez un emballage correspondant et emballez les denrées
d'une manière appropriée:

− l'emballage doit être étanche à l'air et à l'humidité pour empêcher

le déssechement et la déperdition des vitamins.

− les feuilles et les sacs doivent être souples pour se mouler bien à

la forme des portions.

• Marquez les portions emballées en donnant la date, la quantité et la
nature de la denrée.

• Avant toute chose il est important que les denrées congelent au plus
vite possible. Pour cette raison les portions ne doivent pas être trop
encombrantes. Il est recommandable de les préréfroidir avant de les
mettre à congélation.

• La quantité de denrées fraîches que vous congélez en 24 heures est
indiquée sur la plaque signalétique. Si leur quantité est plus grande,
la qualité de congélation est détériorée ainsi que la qualité des
denrées déjà congélées.

Notice d'utilisation

31

Procédé de congélation

• Au modèle sans interrupteur de la surgélation intensive 24 heures
avant la congélation tournez le bouton du thermostat dans la position
4-6. Après ce temps-là introduisez les denrées fraiches sur la plaque
réfrigérante. Environ 24 heures après la mise des denrées fraiches,
tournez le bouton du thermostat à la température de service (Tenez
compte du chapitre Sélection de la température) et déplacez les
denrées surgélées dans le panier à conservation (compartiment de
conservation).

Au modèle avec l'interrupteur de
la surgelation intensive mettez cet

interrupteur en marche 24 heures
avant la mise des denrées fraiches
et tournez le bouton du thermostat à
la position 4-6. Après ce temps-là
introduisez les denrées fraiches sur
la plaque réfrigérante. Environ 24
heures après la mise des denrées fraiches, mettez l'interrupteur en
arrêt et tournez le bouton du thermostat à la température de service
(Tenez compte du chapitre Sélection de la température).

L’appareil est sous tension quand l’interrupteur est sur le repère
(“ I ”) ou que la zone en couleur est visible. Il est hors tension quand

l’interrupteur est sur le repère
n’est pas visible (quelques modèles seulement).

• Repétez le procédé de congélation pour congéler plus tard une
nouvelle quantité de denrées fraiches. Des denrées fraiches ne
doivent jamais toucher celles qui sont déjà congélées en paquets.

• Pour congéler de petites quantités (à 1 kg) il ne faut pas changer la
position du bouton du thermostat (voir le chapitre Sélection de la
température).

(“ 0 ”) ou que la zone en couleur

Conservation des produits congelés

Les produits congelés sont conservés dans les paniers. Si vous
enlevez les paniers, les produits congelés peuvent être placés aussi
directement sur les clayettes réfrigérées.

Denrées surgelées industriellement

L'emballage des produits surgelés industriellement contient l'étiquette
donnant la durée et la température de conservation. Respectez les
instructions données pour la
conservation et l'utilisation par le fabricant.
Choisissez seulement les produits surgelés qui sont emballés d'une
manière appropriée, équippés de toutes les données sur l'emballage

32

Notice d'utilisation

et conservés dans un appareil ayant la température intérieure de ­18°C au moins.
N'achetez pas de produits entourés du givre, parce qu'ils se sont déjà
maintes fois mis à décongeler. Protégez les denrées contre la
décongélation, parce que l'augmentation de la température raccourcit
le temps de conservation des denrées surgelées et détériore leur
qualité.

Temps approximatif de conservation des denrées congelées

Denrée Temps de conservation (en mois)

Légumes + + +
Fruits +++
Pains, pâtisserie +
Lait +
Plats cuisinés +
Viande: boeuf + + +

veau + + +
porc + + +
volaille + + +
gibier + + +

viande hachée +
Saucissons fumés +
Poissons: maigres +

grasses +

Tripes +

123456789101112

Décongélation des denrées congelées

Utilisez les denrées décongelées le plus vite possible. Les denrées
sont d'ailleurs conservées par le froid, mais les micro-organismes ne
sont pas détruits et après la décongélation ils deviennent vite actifs
pour gâter les produits. Une décongélation partielle réduit la valeur
nutritive des denrées, particulièrement des fruits et des légumes, ainsi
que des plats cuisinés.

Notice d'utilisation

33

Entretien et nettoyage

Dégivrage automatique du réfrigérateur

Il n'est pas nécessaire de dégivrer le réfrigérateur car le givre sur la
paroi arrière de réfrigération se dégivre automatiquement.
Le givre s'amasse sur la plaque de réfrigération pendant le
fonctionnement du compresseur. A chaque arrêt du compresseur le
givre fond et l'eau s'écoule par l'orifice dans la paroi arrière vers
l'extérieur de l'appareil. Elle est recueillie dans le récipient situé au­dessus du compresseur oà elle s'évapore.

Dégivrage manuel du congélateur

A l'intérieur du congélateur,les parois deviennent couvertes d'une
couche de givre. Quand la couche atteint 3 à 5 mm d'épaisseur, vous
devez la dégivrer.

• Quelques heures avant le dégivrage placez la manette du
thermostat sur 7 pour bien réfroidir les denrées. Tournez ensuite la
manette sur STOP (0) et débranchez l'appareil.
Videz l'intérieur et veillez à ce que les denrées ne soient pas
décongelées.

• Laissez la porte ouverte jusqu'à ce que la couche de givre puisse
s'enlever facilement. Pour le faire, vous pouvez vous servir du
grattoir en plastique. Veillez à ce que les surfaces à l'intérieur du
congélateru ne soient pas
endommagées.
Nettoyez le givre ou la glace du
congélateur à l'aide d'un chiffon.

• Pour le dégivrage ne pas utiliser les
bombes aérosol, car elles peuvent
endommager les parties plastiques
ou nuire à la santé.

Nettoyage de l'appareil

Avant le nettoyage, veillez à ce que l'appareil soit débranché!

N'utilisez pas de détersifs abrasifs ou aggressifs. Vous pouvez
endommager la surface.
Veillez à éliminer toutes traces des détergents utilisés lors du
nettoyage.

• Nettoyez les parois extérieures à l'eau peu savonneuse.
Les surfaces laquées peuvent être nettoyées avec un chiffon et un
nettoyant à la base d'alcool (p.ex. nettoyant vitres). Vous pouvez
utiliser aussi l'alcool (éthanol ou isopropanol).

34

Notice d'utilisation

N'utilisez pas de nettoyants abrasifs ou aggresifs, comme détergents
spéciaux pour acier inox etc., parce que vous pouvez endommagez
les pièces laquées ou en plastique.

• Enlevez les accessoires amovibles
de l'appareil et lavez-les à l'eau peu
savonneuse. Les pièces en matière
plastique ne sont pas convenables
pour le lavage en lave-vaissellle.

• Lavez l'intérieur vide à l'eau tiède
additionnée d'un peu de vinaigre.

• De temps en temps, enlevez la
poussière qui se forme sur le
condenseur placé à l'arrière du
congélateur. Pour ce nettoyage
servez-vous d'une brosse douce non
métalique ou d'un aspirateur.

• Nettoyez aussi le bac au-dessus du
compresseur (mais ne l'enlevez
pas).

Rebranchez l'appareil quand il est bien dégivré et nettoyé et mettez-le
en service. Remettez les denrées en place.

Arrêt prolongé

Si vous ne voulez pas employer l'appareil pendant quelque temps,
placez la manette du thermostat sur STOP (0). Il est recommandé de
le vider, débrancher, dégivrer et nettoyer. Laissez la porte entr'ouverte.

Notice d'utilisation

35

Défauts dans le fonctionnement

Pendant le service de l'appareil, les perturbations de service peuvent
apparaitre. Nous donnons quelques exemples qui sont les plus
fréquents et lequels vous pouvez éliminer par vous-mêmes.

Appareil ne veut pas démarrer après le branchement au
réseau électrique

• Vérifier si la prise de courant est sous tension et si l'appareil est mis
en marche(la manette du thermostat étant en position du service).

Unité hermetique fonctionne déjà longtemps sans interruption

• La porte a été ouverte trop souvent.

• La porte mal fermée (il se peut qu'un objet se trouve entre la porte et

la cuve, une porte bâillée, un joint endommagé,...).

• Une quantité trop grande est mise en conservation.

• Si le compresseur et le condenseur ne réfroidisssent pas

suffisamment, vérifiez la circulation d'air derrière l'appareil et
nettoyez le condenseur.

Givrage de la paroi arrière dans la cuve du réfrigérateur

Le dégivrage normal automatique du réfrigérateur est assuré aussi
longtemps que l'eau s'écoule vers l'extérieur par l'orifice dans le
récipient au-dessus du compresseur. Dans le cas oà la couche du
givre excède 3-5 cm d'épaisseur sur la plaque de réfrigération, vous
devez procéder au dégivrage manuel. Placez la manette du thermostat
sur la position STOP (0) et laissez la porte du réfrigérateur ouverte. Ne
pas fondre le givre à l'aide des appareils électriques (sèche-cheveux
etc) et ne pas l'enlever à l'aide des outils pointus.
Après le dégivrage placez la manette sur la position correspondante et
fermez la porte du réfrigérateur.
Le givrage excessif est le résultat

− de mauvaise étanchéité de la porte (si le joint est sale ou
endommagé, vous devez le nettoyer ou remplacer),

− de l'ouverture trop fréquente ou trop longue de la porte,

− de l'introduction des mets chauds dans le réfrigérateur,

− les mets ou la vaisselle touchent la paroi arrière de la cuve du

réfrigérateur.

36

L'eau s'écoulant du réfrigérateur

L'eau s'écoule du réfrigérateur, si l'orifice de vidange est bouchée et
l'eau ne s'écoule pas dans la gouttière.

• Nettoyez l'orifice bouchée, par exemple avec la paille en plastique.

Notice d'utilisation

• Dégivrez la couche de givre trop épaisse manuellement (voir le
chapitre Givrage de la paroi arrière de la cuve du réfrigérateur.

Porte difficile à ouvrir

Si vous voulez reouvrir la porte qui vient d'être fermée, il se peut que
vous le pouvez faire difficilement. A savoir, en ouvrant la porte un peu
d'air froid échappe de la cuve, mais il est remplacé par l'air chaud
ambient. Pendant le réfroidissement de cet air ambient, une sous­pression se forme ce qui fait la porte difficile à ouvrir. Après quelque
temps (5 -10 minutes) l'état devient normal et vous pouvez ouvrir la
porte sans problèmes.

Bruit

La réfrigération dans les appareils est faite possible par le système de
réfrigération avec le compresseur, ce qui cause aussi un certain bruit.
L'intensité du bruit dépend de l'emplacement, de l'utilisation correcte et
de l'âge de l'appareil.

• Pendant le fonctionnement du compresseur on peut entendre le
bruit de liquide et pendant son arrêt le bruit de décantage du
réfrigérant. C'est normal et n'a aucune influence sur la longévité de
l'appareil.

• Après le démarrage de l'appareil, le fonctionnement du
compresseur et le décantage du réfrigérant sont un peu plus
bruyants. Ce n'est pas un défaut et n'a aucune influence sur la
longévité de l'appareil. Avec le temps, l'intensité de ces bruits
devient diminuée.

• Quelquefois on peut entendre pendant le fonctionnement de
l'appareil aussi des bruits anormaux ou intensifs qui sont
extraordinaires et qui sont le plus souvent produits par
l'emplacement incorrect de l'appareil.

− L'appareil doit être stable sur un sol plat et solide.

− Il ne doit pas toucher une paroi ou des éléments adjacents.

− Vérifier si l'aménagement à l'intérieur de l'appareil est mis en

ordre, ou bien si les boîtes de conserve, bouteilles ou d'autres
récipients ne s'entrechoquent, parce qu'ils se touchent.

Notice d'utilisation

37

Changement de la lampe

Si vous changez la lampe vous devez
d'abord débrancher l'appareil. Pour
enlever le couvercle de la lampe,
serrez-le avec les doigts par derrière
(dans le sens de la fléche 1) pour qu'il
sortisse de sa position. Otez-le ensuite
(dans le sens de la fléche 2) et
remplacez la lampe par une nouvelle
(ayant le culot E 14, puissance maximum de 15 W).
Ne jetez pas la lampe brûlée parmi les déchèts organiques.

La lampe est un article de consommation c'est pourquoi notre
garantie ne la couvre pas.

38

NOUS NOUS RESERVONS LE DROIT DES

MODIFICATIONS QUI N'ONT PAS UNE INFLUENCE SUR

LE FONCTIONNEMENT DE L'APPAREIL.

Notice d'utilisation

Notice d'installation

Réfrigérateur à congélateur

Les notices d'installation des appareils de réfrigération et de
congélation sont destinées a l'installateur.
L'installation et le raccordement de l'appareil doivent étre réalisés en
conformité avec les notices ainsi que les normes et règles en viguer.

Ces notices d'installation sont conçues pour l'installation de différents
types/modéles des appareils et donnent les descriptions des procédés
qui peut-être ne sont pas nécessaires pour votre appareil.

integrable

Dimensions d'encastrement et
ventilation de l'appareil 23

Ouverture de la porte inversible 24-25

Encastrement de l'appareil 26-27

Notice d'installation22

Dimensions d'encastrement et ventilation de
l'appareil

Il est indispensable que l'air derrière l'appareil toujours circule
librement, parce que le dos de l'appareil s'échauffe pendant son
fonctionnement et l'eau s'évapore du récipient au- dessus du
compresseur.

• La plinthe du meuble prévu pour l'installation de votre appa reil
intégrable doit avoir une découpe de 200 cm² au minimum pour
l'entrée de l'air à réfroidir l'appareil.

• L'air sort au dessus du meuble. Veillez à ne pas couvrir la ventilation.

A (mm) B (mm) C (mm)

516 840 1446-1450
653 1033 1775-1780
846 840 1775-1780

Notice d'installation 23

Inversion du sens d’ouverture des portes

Si le sens d’ouverture des portes ne vous convient pas, vous pouvez le
changer. Pour cela des trous du côté inverse de l’appareil existent déjà
et sont couverts de bouche-trous.

• Enlevez l’enjoliveur de la charnière supérieure du réfrigérateur,
dévissez-la et enlevez la porte (elle est seulement accrochée sur la
charnière en bas).

• Enlevez la barre de maintien, déplacez-la du côté inverse de
l’appareil et vissez-la.

• Dévissez la charnière inférieure du congélateur avec la rondelle et
enlevez la porte inférieure.

• Ensuite dévissez aussi la charnière supérieure de la porte du
congélateur et la charnière inférieure de la porte du réfrigérateur.

• Enlevez les pièces angulaires sur les portes et les échangez (mettez
à la place de la pièce angulaire avec trou celle sans trou et vice
versa).

• Enlevez la bague de la charnière inférieure de la porte du
congélateur et (en la tournant dans le sens d’une aiguille d’une
montre), et dévissez le bouchon de la charnière inférieure. Ensuite
revissez la charnière inférieure sans le bouchon.

• Remettez la bague et le bouchon dans l’ordre inverse dans
l’ouverture de la charnière inférieure du côté opposé de l’appareil.

• Accrochez sur la charnière inférieure la porte du congélateur.

• Tournez de 180°C la charnière inférieure du réfrigérateur, mettez-la

ensemble avec la bague dans la pièce angulaire avec trou sur la
porte du congélateur et vissez-la. De même tournez la charnière
supérieure de la porte du congélateur et vissez-la sur le côté opposé
de la barre de maintien de la porte supérieure.
Fixez-y la bague et la porte supérieure.

• Vissez la charnière supérieure de la porte du réfrigérateur et couvrez­la avec l’enjoliveur.

• Déplacez les glissières du côté opposé des deux portes.

• Après le déplacement couvrez les trous avec les bouche-trous.

• Vérifiez enfin la position des joints magnétiques (le joint ne doit pas

être écrasé et doit être parfaitement étanche partout). S'il n'est pas
étanche, enlevez-le et tournez-le de 180°.
Sur certains modèles, il est impossible de remplacer le joint de la
porte.
Partout où le joint n'est pas bien fixé à la carrosserie de l'appareil,
chauffez-le (à l'aide d'un sèche-cheveux, par exemple) à une
distance appropriée pour qu'il se dilate légèrement et atteigne les
dimensions nécessaires.

Notice d'installation24

1 Enjoliveur de la charnière supérieure de la porte du réfrigérateur
2 Charnière supérieure de la porte du réfrigérateur
3 Barre de maintain
4 Charnière inférieure de la porte du réfrigérateur
5 Charnière supérieure de la porte du congélateur
6 Bague
7 Charnière inférieure de la porte du congélateur
8 Bouchon de la charnière inférieure de la porte du congélateur
9 Glissière
10 Pièce angulaire avec trou
11 Pièce angulaire sans trou

Notice d'installation 25

Encastrement de l'appareil

• Poussez l'appareil environ 30 mm dans le meuble en laissant une
distance de 4 mm (Figure 1) sur toute la hauteur entre la paroi
latérale du meuble et l'appareil à côté opposée à la charnière de la
porte.

• Ouvrez largement les deux portes de l'appareil et joignez-les avec les
deux portes du meuble comme il suit:

− Fixez les pattes coulissantes (se trouvant dans le sachet plastique

avec les vis ST 4,2 x 9,5) sur le bord de la porte. Mettez les
caches dans les renfoncements inutilisés.

− Serrez ensemble la porte de l'appareil avec la porte du meuble

(Figure 2).

− Insérez les glissières dans les guidons des glissières et fixez-les

avec les vis A 4 x 12 à distance de 15 mm du bord de la porte du
meuble (Figure 3).

− Enlevez les guidons des glissières et séparez la porte de l'appareil

de la porte du meuble.

− Fixez les glissières aussi avec d'autres vis et veillez à ce que les

glissières ne se déplacent pas (Figure 4).

− Fixez ensuite les guidons des glissières à leur place originale.

− Fermez la porte et vérifiez la qualité de la fermeture et étanchéité

(le joint de la porte ne doit pas être froissé).

• A la fin, fixez l'appareil dans le meuble. Vissez l'appareil à la partie
haute du meuble avec trois vis A 4 x 12 par la plaquette du haut et au
fond du meuble avec deux vis A 4 x 16 par les pivots inférieurs.
Forez les trous de ø 3 x 5 pour les vis (Figure 5).

• Couvrez la fente à côté opposée de la porte avec le joint ajouté
(Figure 6).

IMPORTANT!

En encastrant l'appareil dans le meuble, il ne doit pas être branché au
réseau électrique. La manette du thermostat doit être sur la position

STOP (0).

Notice d'installation26

Figure 1 Figure 2

Figure 3 Figure 4

Figure 5 Figure 6

Notice d'installation 27
