Sisällysluettelo
FI
1 Varoituksia 148
1.1 Turvallisuuteen liittyvät yleiset varoitukset 148
1.2 Laitteen käyttötarkoitus 152
1.3 Valmistajan vastuu 152
1.4 Tämä käyttöohje 153
1.5 Tyyppikilpi 153
1.6 Hävittäminen 153
1.7 Miten käyttöohjetta luetaan 154
2 Kuvaus 155
2.1 Yleinen kuvaus 155
2.2 Keittotaso 156
2.3 Ohjauspaneeli 156
2.4 Muut osat 157
2.5 Saatavana olevat lisävarusteet 158
3 Käyttö 160
3.1 Varoituksia 160
3.2 Ensimmäinen käyttökerta 161
3.3 Lisävarusteiden käyttö 162
3.4 Keittotason käyttö 165
3.5 Uunin käyttö 166
3.6 Neuvoja paistamiseen 174
3.7 Erityistoiminnot 176
3.8 Automaattiset ohjelmat 179
3.9 Toissijainen valikko 182
3.10 Säilytystilan käyttö 185
4 Puhdistus ja hoito 186
4.1 Varoituksia 186
4.2 Laitteen puhdistus 186
4.3 Luukun irrottaminen 187
4.4 Luukun lasin puhdistaminen 188

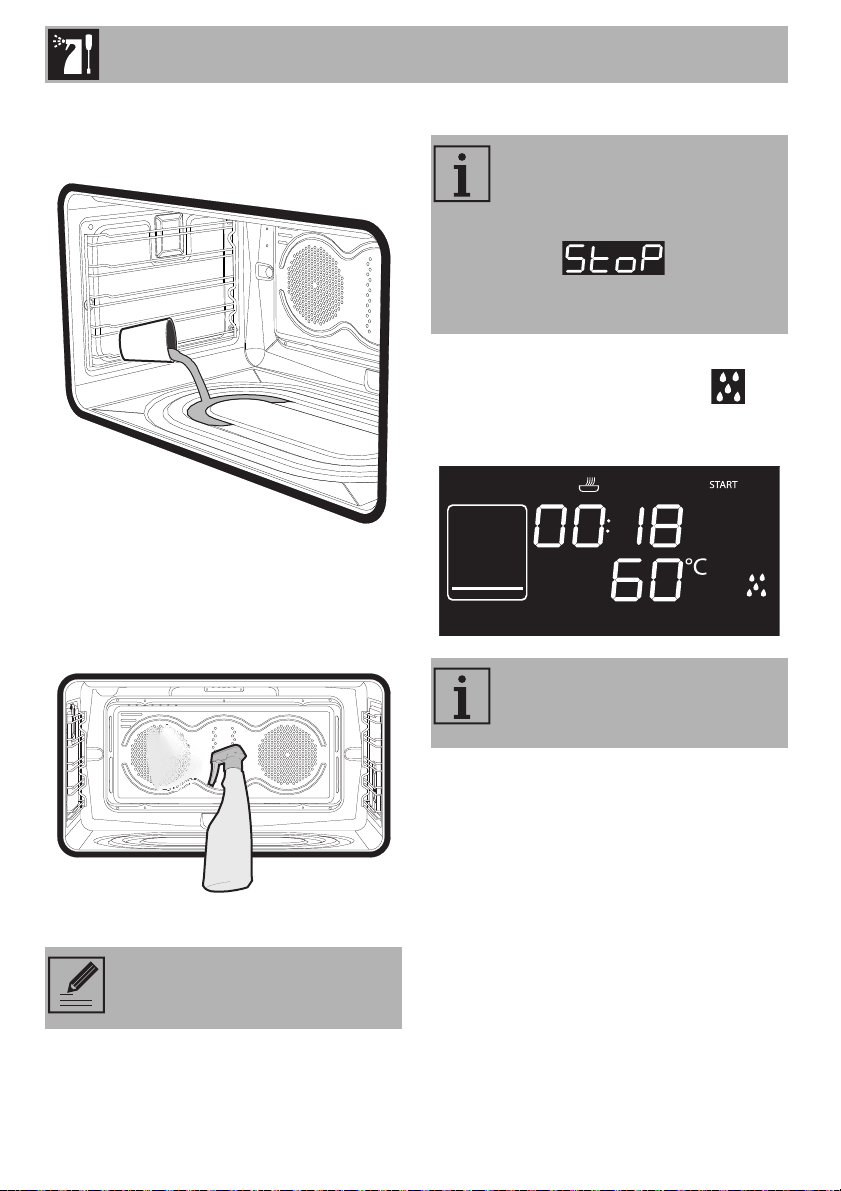

4.5 Vapor Clean (vain joissakin malleissa) 191
4.6 Pyrolyysi (vain joissakin malleissa) 194
4.7 Ylimääräinen huolto 196
5 Asennus 199
5.1 Kaasuliitäntä 199
5.2 Mukautus eri kaasutyyppeihin 204
5.3 Asemointi 209
5.4 Sähkökytkentä 216
5.5 Ohjeet asentajalle 218
Lue tämä käyttöopas huolellisesti. Ohjeita noudattamalla taataan laitteen oikeaoppinen
ylläpito ja sen ominaisuuksien säilyvyys.
Tuotteeseen liittyviä lisätietoja löytyy osoitteesta www.smeg.com
147
Varoituksia
1 Varoituksia
1.1 Turvallisuuteen liittyvät yleiset
varoitukset
Henkilövahingot
• Laite ja siihen kuuluvat osat tulevat
erittäin kuumiksi käytön aikana.
Älä koske kuumentaviin osiin
käytön aikana.
• Suojaa käsiä uunikintailla ruokien
liikuttamisen aikana uunitilan
sisällä.
• Älä koskaan yritä sammuttaa
liekkiä/tulipaloa vedellä:
sammuta laite ja peitä liekki
kannella tai sammutuspeitteellä.
• 8-vuotiaat lapset, fyysisesti tai
henkisesti rajoittuneet henkilöt tai
henkilöt, joilla ei ole tämän
laitteen käyttöön liittyvää
kokemusta saavat käyttää laitetta
jos heidän toimintaansa valvoo tai
heitä opastaa aikuiset tai heidän
turvallisuudesta vastaavat henkilöt.
• Lapset eivät saa leikkiä laitteella.
• Pidä alle 8-vuotiaita lapsia
loitolla, ellei heitä valvota
jatkuvasti.
• Älä päästä alle 8-vuotiaita lapsia
laitteen läheisyyteen sen
toiminnan aikana.
• Lapset eivät saa suorittaa
puhdistus- ja huoltotoimenpiteitä
ilman valvontaa.
• Varmista, että liekin jako-osat ja
vastaavat kannet on asetettu
oikein paikoilleen.
• Toimi äärimmäisen varovaisesti,
sillä keittoalueet kuumenevat
nopeasti. Vältä kattiloiden tyhjänä
kuumentamista. Ylikuumenemisen
vaara.
• Rasvat ja öljyt voivat syttyä
palamaan jos ne ylikuumenevat.
Älä poistu paikalta kun valmistat
öljyä tai rasvaa sisältäviä ruokia.
Jos öljyt tai rasvat syttyvät
palamaan, älä koskaan sammuta
vettä käyttämällä. Laita kansi
kattilan päälle ja sammuta
asianmukainen keittoalue.
148
Varoituksia
FI
• Paistoa on aina valvottava.
Lyhyttä paistoa on valvottava
jatkuvasti.
• Älä aseta metallisia esineitä kuten
esimerkiksi astioita tai
ruokailuvälineitä keittotason
pinnalle, sillä se voivat
ylikuumentua.
• Älä työnnä teräviä metalliesineitä
(keittiövälineitä tai työkaluja)
laitteessa oleviin aukkoihin.
• Älä kaada vettä suoraan erittäin
kuumille pelleille.
• Pidä luukkua kiinni paiston aikana.
• Jos ruoka-aineita käsitellään
paiston aikana tai paiston lopussa,
avaa luukkua 5 senttimetriä
muutaman sekunnin ajaksi
saadaksesi höyryn pois ja avaa
luukku sitten kokonaan.
• Älä avaa säilytystilaa (jos
paikalla) kun uuni on päällä ja
kuuma.
• Säilytystilan sisällä olevat esineet
voivat olla erittäin kuumia myös
uunin käytön jälkeen.
• Älä käytä tai säilytä tulenarkoja
materiaaleja säilytystilassa (jos
paikalla) tai laitteen
läheisyydessä.
• Älä käytä spray-suihkeita tämän
laitteen läheisyydessä kun se on
toiminnassa.
• Sammuta laite käytön jälkeen.
• Älä tee muutoksia laitteeseen.
• Ennen laitetta koskevien
toimenpiteiden suorittamista
(asennus, huolto, asemointi tai
siirto), varustaudu aina
henkilönsuojaimilla.
• Ennen laitteessa suoritettavia
toimenpiteitä, kytke yleinen
virransyöttöjärjestelmä pois
päältä.
• Anna asennus- ja
huoltotoimenpiteet
ammattitaitoisen henkilökunnan
suoritettavaksi voimassa olevien
säädösten mukaisesti.
• Älä koskaan yritä korjata laitetta
yksin tai ilman pätevän teknikon
apua.
• Älä koskaan irrota pistoketta
johdosta vetämällä.
• Jos virtajohto on vahingoittunut,
ota välittömästi yhteyttä tekniseen
huoltoon, joka vaihtaa sen uuteen.
149
Varoituksia
Laitteelle aiheutuvat vahingot
• Älä käytä hankaavia tai
syövyttäviä puhdistusaineita
lasiosien puhdistamiseen (esim.
jauhetuotteita, tahranpoistoaineita
ja metallisia sieniä).
• Käytä mahdollisesti puu- tai
muovisia keittiövälineitä.
• Ritilät ja uunipellit tulee asettaa
sivutasotukien päälle niiden
pysähtymiskohtaan asti.
Mekaanisten turvalukitusten, jotka
estävät niiden tahatonta
ulosvetoa, tulee olla alasuuntaan
ja uunitilan takaosaan päin.
• Älä istu laitteen päälle.
• Älä käytä höyrysuihkeita laitteen
puhdistamiseksi.
• Älä tuki laitteen aukkoja tai
tuuletusaukkoja.
• Älä jätä laitetta valvomatta
paiston aikana, sillä rasvaa tai
öljyjä voi vuotaa ulos ja ne voivat
syttyä palamaan niiden
ylikuumenemisen vuoksi. Toimi
äärimmäisen varovaisesti
• Älä suihkuta suihkeita uunin
läheisyydessä.
• Älä käytä muovisia keittiövälineitä
tai astioita ruokien paistossa.
• Älä aseta uuniin purkkeja tai
suljettuja astioita.
• Ota kaikki uunipellit ja ritilät pois
uunitilasta joita ei käytetä paiston
aikana.
• Älä peitä uunitilan pohjaa
alumiinipaperilla tai tinapaperilla.
• Älä aseta kattiloita tai peltejä
suoraan uunitilan pohjalle.
• Jos leivinpaperia halutaan
käyttää, aseta paperi niin, ettei se
vaikuta uunin sisällä kiertävään
kuumaan ilmaan.
• Älä käytä avattua luukkua
asettaaksesi kattiloita tai peltejä
suoraan sisälasin päälle.
• Astiat tai pannut on asetettava
keittotason alueen sisäpuolelle.
• Kaikkien keittoastioiden pohjan
tulee olla tasainen ja
säännöllinen.
• Älä jätä esineitä keittotasojen
päälle.
• Älä missään tapauksessa käytä
laitetta huoneen lämmittämiseen.
150
Varoituksia
FI
• Jos neste kiehuu yli, puhdista
valunut neste pois keittotasolta.
• Älä kaada keittotasolle happamia
aineita kuten sitruunamehua tai
etikkaa.
• Älä laita tyhjiä kattiloita tai
pannuja päällä olevien
keittoalueiden päälle.
• Älä käytä höyrysuihkeita laitteen
puhdistamiseksi.
• Älä käytä karkeita ja hankaavia
materiaaleja tai teräviä, metallisia
lastoja.
• Älä käytä teräsosien tai
metallipinnoituksilla käsiteltyjen
osien puhdistuksessa (kuten
esimerkiksi anodisoinneissa,
nikkelöinnissä, kromauksissa)
klooria, ammoniakkia tai
valkaisuainetta sisältäviä
puhdistusaineita.
• Älä käytä hankaavia tai
syövyttäviä puhdistusaineita
lasiosien puhdistamiseen (esim.
jauhetuotteita, tahranpoistoaineita
ja metallisia sieniä).
• Älä pese tasoon kuuluvia
irrotettavia ritilöitä, liekin jako-osia
ja kansia astianpesukoneessa.
• Älä käytä luukkua vipuna kun
uunia asennetaan kalusteeseen.
• Älä kohdista avattuun luukkuun
liiallista voimaa.
• Älä käytä kahvaa tämän laitteen
nostamiseksi tai siirtämiseksi.
Asennus
• Tätä laitetta ei saa asentaa
veneisiin tai asuntovaunuihin.
• Laitetta ei saa asentaa jalustan
päälle.
• Asenna laite kalusteeseen toisen
henkilön avulla.
• Laitteen mahdollisen
ylikuumenemisen estämiseksi, sitä
ei saa asentaa koristeoven tai
paneelin taakse.
• Anna kaasuliitännät
ammattitaitoisen teknikon
tehtäväksi.
• Käyttöönotto letkua käyttämällä
tulee tehdä siten, että letkun pituus
ei ylitä 2 metriä jos kyseessä
olevat teräsletkut ja 1,5 metriä jos
kyseessä ovat kumiletkut.
151
Varoituksia
• Letkut eivät saa joutua kosketuksiin
liikkuvien osien kanssa eikä ne
saa litistyä.
• Käytä vaadittaessa määräyksen
mukaista paineensäädintä.
• Jokaisen toimenpiteen jälkeen
tarkista, että kaasuliitäntöjen
kiristysmomentti on 10 Nm ja 15 Nm
välillä.
• Kun asennus on suoritettu, tarkasta
mahdolliset vuodot
saippuanesteellä. Älä koskaan
käytä liekkiä.
• Anna sähkökytkennät
ammattitaitoisen teknikon
tehtäväksi.
• Sähköjärjestelmän
turvallisuusmääräyksien mukainen
maadoitus on pakollinen.
• Käytä vähintään 90 °C kestäviä
kaapeleita.
• Virtajohtojen ruuvien
kiristysmomentit liitinrimassa tulee
olla 1,5-2 Nm.
Laitteeseen liittyen
• Ennen lampun vaihtoa varmista,
että laite on sammutettu.
• Älä nojaa äläkä istu avoimen
luukun päälle.
• Tarkista, ettei luukkujen väliin jää
esineitä.
1.2 Laitteen käyttötarkoitus
• Laite on tarkoitettu ruokien
paistamiseen kotitalouskäytössä.
Kaikenlainen muu käyttö on
sopimatonta.
• Laitetta ei ole tarkoitettu
käytettäväksi ulkoisten ajastimien
tai kauko-ohjainten kanssa.
1.3 Valmistajan vastuu
Valmistaja ei ota vastuuta henkilö- tai
omaisuusvahingoista, jotka
aiheutuvat:
• käyttötarkoitukseen nähden
poikkeavasta käytöstä
• käyttöoppaassa olevien
määräysten noudattamatta
jättämisestä
152
• jonkin laitteen osan muuttamisesta
• muiden kuin laitteen alkuperäisten
varaosien käytöstä.
Varoituksia
FI
1.4 Tämä käyttöohje
Tämä käyttöohje on kiinteä osa laitetta, ja
siksi sitä tulee säilyttää kokonaisuudessaan
helposti saatavilla koko laitteen käyttöiän
ajan.
Ennen laitteen käyttöä lue tämä käyttöohje
huolellisesti läpi.
1.5 Tyyppikilpi
Laitteen tyyppikilpi sisältää tekniset tiedot,
sarjanumeron ja merkinnän. Tyyppikilpeä ei
saa koskaan irrottaa.
1.6 Hävittäminen
Laite tulee hävittää erillään
kotitalousjätteistä (direktiivit 2002/
95/EY, 2002/96/EY, 2003/
108/EY). Tämä laite ei sisällä siinä määrin
terveydelle ja ympäristölle haitallisia
aineita, että sitä voitaisiin pitää vaarallisena
voimassa olevien Euroopan neuvoston
direktiivien mukaisesti.
Laitteen hävittämiseksi:
• Katkaise virtajohto ja irrota johto
yhdessä pistokkeen kanssa.
• Toimita laite käyttöiän loputtua sähkö- ja
elektronisten laitteiden erilliskeräykseen
tai anna se jälleenmyyjälle toisen
vastaavan laitteen hankinnan
yhteydessä.
Laitteen pakkausmateriaalit ovat
ympäristöystävällisiä ja kierrätettäviä.
• Toimita pakkausmateriaalit
tarkoituksenmukaiseen erilliskeräykseen.
Muovipakkaukset
Tukehtumisen vaara
• Pakkausmateriaaleja tai niiden osia ei
saa jättää ilman valvontaa.
• Älä anna lasten leikkiä
pakkausmateriaaleihin kuuluvilla
muovipusseilla.
Sähkövirta
Sähköiskun vaara
• Kytke pääkatkaisin pois päältä.
• Irrota virtajohto sähkölaitteistosta.
153
Varoituksia
1.7 Miten käyttöohjetta luetaan
Tässä käyttöohjeessa käytetään seuraavia
kuvamerkkejä:
Va ro i tu k s ia
Yleistietoja liittyen tähän
käyttöohjeeseen, turvallisuuteen ja
hävittämiseen.
Kuvaus
Laitteen ja lisävarusteiden kuvaus.
Käyttö
Laitteeseen ja lisävarusteisiin sekä
paistoon liittyvää tietoa.
Puhdistus ja hoito
Laitteen oikeaan puhdistamiseen ja
huoltoon liittyvää tietoa.
Asennus
Pätevälle teknikolle kuuluvaa tietoa:
asennus, käyttöönotto ja säätö.
Turvallisuuteen liittyvät varoitukset
Tietoa
Neuvo
1. Käyttöohjeiden järjestys.
• Yksittäinen käyttöohje.
154
FI
2 Kuvaus
2.1 Yleinen kuvaus
Kuvaus
1 Keittotaso
2 Ohjauspaneeli
3 Lamppu
4 Tiiviste
5 Luukku
6 Tuuletin
7 Säilytystila
Ritilöiden/peltien kannattimet
155
2.2 Keittotaso
Kuvaus
AUX = Lisä
SR = Puolinopea
2.3 Ohjauspaneeli
1 Keittotason polttimien nupit
Hyödylliset tasolla olevien polttimien
sytyttämiseen ja säätöön.
Paina ja käännä kytkimiä vastapäivään
arvon kohdalle sytyttääksesi vastaavat
polttimet. Liekkiä säädetään kiertämällä
kytkimiä maksimi- ja minimialueen
välissä olevalla alueella.
Sammuta polttimet asettamalla kytkimet
takaisin asentoon .
R = Nopea
DUAL = Pika
2 Lämpötilakytkin
Tämän kytkimen avulla on mahdollista valita
paistolämpötila ja paiston kestoaika,
asettaa ohjelmoidut paistot, senhetkinen
kellonaika ja käynnistää tai sammuttaa
uunitilan valo.
156
Kuvaus
FI
3 Näyttö
Näyttää senhetkisen kellonajan, valitun
toiminnon ja paistoajan ja mahdollisesti
määritetyn ajan.
4 Toimintokytkin
Tätä kytkintä käyttämällä laite voidaan
laittaa päälle/sammuttaa ja valita
paistotoiminto.
2.4 Muut osat
Jäähdytystuuletin
Tuulettimen tehtävänä on jäähdyttää uunit ja
se kytkeytyy päälle paiston aikana.
Tuuletin muodostaa normaalin
ilmavirtauksen, joka tulee ulos laitteen
takapuolelta. Ilmavirtaus voi jatkua lyhyen
aikaa myös uunin sammutuksen jälkeen.
Sisävalaistus
Laitteen sisävalaistus kytkeytyy:
• kun luukku avataan
• kun mikä toiminto tahansa käynnistetään,
lukuun ottamatta toimintoja + ja
(monitoimimallit) ja
(pyrolyyttiset mallit)
• Kun lämpötilakytkintä käännetään
lyhyesti oikealle (manuaalinen aktivointi/
deaktivointi).
Kun luukku on auki, sisävalaistusta
ei ole mahdollista sammuttaa.
Uunin tasot
Uunissa on eri korkeustasoja uunipeltien ja
ritilöiden asemointia varten.
Asetuskorkeudet lasketaan alhaalta
ylöspäin (ks. 2.1 Yleinen kuvaus).
Älä tuki laitteen aukkoja tai
tuuletusaukkoja.
157
Kuvaus
2.5 Saatavana olevat lisävarusteet
Wokkipannuille tarkoitettu pienentävä
ritilä
Hyödyllinen wokkipannuja käytettäessä.
Uunipellin ritilä
Tarkoitettu asetettavaksi uunipellin päälle
silloin, kun ruoka-ainekset voivat valua sen
yli.
Uunipelti
Hyödyllinen rasvojen keräämiseen, jotka
voivat valua yläpuolella olevalle ritilälle
asetetuista ruoka-aineksista.
Syvä uunipelti
Hyödyllinen rasvojen keräämiseen, jotka
voivat valua yläpuolella olevalle ritilälle
asetetuista ruoka-aineksista ja kakkujen,
pizzojen ja leivonnaisten paistoon.
158
FI
Ritilä
Hyödyllinen keittoastioiden tukemista
varten.
Paistinvarras (vain joissakin malleissa)
Kuvaus
Joissakin malleissa ei välttämättä
ole kaikkia lisävarusteita.
Elintarvikkeiden kanssa
kosketuksiin joutuvat lisävarusteet
on valmistettu käyttämällä
voimassa olevien lakien mukaisia
materiaaleja.
Varustuksiin kuuluvia lisävarusteita
tai ylimääräisiä lisävarusteita
voidaan pyytää valtuutetuista
huoltokeskuksista. Käytä vain
valmistajan alkuperäisiä
lisävarusteita.
Kanan ja muiden kaikilta pinnoiltaan
tasaista paistoa vaativien ruokien paistoon.
159
Käyttö
3 Käyttö
3.1 Varoituksia
Korkea lämpötila uunien sisällä
käytön aikana
Palovammojen vaara
• Pidä luukkua kiinni paiston aikana.
• Suojaa käsiä uunikintailla ruokien
liikuttamisen aikana uunitilan sisällä.
• Älä koske laitteen sisällä oleviin
kuumentaviin osiin.
• Älä kaada vettä suoraan erittäin
kuumille pelleille.
• Älä päästä alle 8-vuotiaita lapsia
laitteen läheisyyteen sen toiminnan
aikana.
• Jos ruoka-aineita käsitellään paiston
aikana tai paiston lopussa, avaa
luukkua 5 senttimetriä muutaman
sekunnin ajaksi saadaksesi höyryn pois
ja avaa luukku sitten kokonaan.
Väärä käyttö
Pinnoille syntyvien vahinkojen
vaara
• Älä peitä uunitilan pohjaa
alumiinipaperilla tai tinapaperilla.
• Jos leivinpaperia halutaan käyttää,
aseta paperi niin, ettei se vaikuta
uunitilassa kiertävään kuumaan ilmaan.
• Älä aseta kattiloita tai peltejä suoraan
uunitilan pohjalle.
• Älä käytä avattua luukkua asettaaksesi
kattiloita tai peltejä suoraan sisälasin
päälle.
• Älä kaada vettä suoraan erittäin
kuumille pelleille.
• Astiat tai pannut on asetettava
keittotason alueen sisäpuolelle.
• Kaikkien keittoastioiden pohjan tulee
olla tasainen ja säännöllinen.
• Jos neste kiehuu yli, puhdista valunut
neste pois keittotasolta.
Väärä käyttö
Palovammojen vaara
• Varmista, että liekin jako-osat ja
vastaavat kannet on asetettu oikein
paikoilleen.
• Rasvat ja öljyt voivat syttyä
ylikuumentuessa. Toimi äärimmäisen
varovaisesti.
160
Korkea lämpötila säilytystilan
sisällä
Palovammojen vaara
• Älä avaa säilytystilaa kun laite on päällä
ja vielä kuuma.
• Säilytystilan sisällä olevat esineet voivat
olla erittäin kuumia myös laitteen käytön
jälkeen.
Käyttö
FI
Korkea lämpötila säilytystilan
sisällä käytön aikana
Tulipalo- tai räjähdysvaara
• Älä suihkuta suihkeita laitteen
läheisyydessä.
• Älä käytä tai jätä tulenarkoja
materiaaleja laitteen tai säilytystilan
läheisyyteen.
• Älä käytä muovisia keittiövälineitä tai
astioita ruokien paistossa.
• Älä aseta uuniin purkkeja tai suljettuja
astioita.
• Älä jätä laitetta valvomatta paiston
aikana, sillä rasvaa tai öljyjä voi vuotaa
ulos.
• Ota kaikki uunipellit ja ritilät pois
uunitilasta joita ei käytetä paiston
aikana.
Kaasun ulostulo voi aiheuttaa
räjähdyksen.
Jos kaasun hajua ilmenee tai
kaasulaitteistossa esiintyy vikoja:
• Sulje kaasunsyöttö välittömästi tai
kaasupullon venttiili.
• Sammuta välittömästi avotulet ja
savukkeet.
• Älä laita virtakytkimiä tai laitteita päälle
äläkä irrota pistokkeita pistorasiasta. Älä
käytä puhelimia tai kännyköitä
rakennuksen sisällä.
• Avaa ikkunat ja tuuleta huone.
• Ota yhteys huoltopalveluun tai
kaasulaitokseen.
Epätavallinen toiminta
Mitä tahansa seuraavista toiminnoista on
pidettävä epätavallisena ja vaatii
huoltopyyntöä:
• Polttimen levyn kellastuminen.
• Keittiövälineiden vahingoittuminen.
• Polttimien väärä syttyminen.
• Polttimet pysyvät vaikeasti päällä.
• Polttimet sammuvat toiminnan aikana.
• Kaasuhanoja on vaikea kääntää.
Jos laite ei toimi oikein, käänny alueellasi
toimivan valtuutetun huoltokeskuksen
puoleen.
3.2 Ensimmäinen käyttökerta
1. Irrota mahdolliset laitteen ulko- tai
sisäpuolella olevat suojamuovit mukaan
lukien lisävarusteet.
2. Poista mahdolliset tarrat (teknisiä tietoja
sisältävää tarraa lukuun ottamatta)
lisävarusteista ja uunitiloista.
3. Irrota ja pese kaikki laitteeseen kuuluvat
lisävarusteet (ks. 4 Puhdistus ja hoito).
4. Kuumenna laite tyhjänä maksimaaliseen
lämpötilaan poistaaksesi mahdolliset
valmistukseen liittyvät jäämät.
161
Käyttö
3.3 Lisävarusteiden käyttö
Pienentävät ritilät
Pienentävät ritilät asetetaan keittotason
ritilöiden päälle. Varmista, että ne on
asetettu oikein paikoilleen.
Uunipellin ritilä
Uunipellille tarkoitettu ritilä tulee asettaa
pellin sisälle. Tällä tavoin voit kerätä rasvan
erillään paistettavasta ruoasta.
Ritilät ja uunipellit
Ritilät ja uunipellit tulee asettaa
sivutasotukien päälle niiden
pysähtymiskohtaan asti.
Mekaanisten turvalukitusten, jotka estävät
ritilän tahatonta ulosvetoa tulee olla
alasuuntaan ja uunitilan takaosaan päin.
Aseta ritilät ja pellit varovasti
uunitilaan niiden
pysähtymiskohtaan asti.
Puhdista uunipellit ennen kuin niitä
käytetään ensimmäistä kertaa
poistaaksesi mahdolliset
valmistuksesta jääneet jäämät.
162
Käyttö
FI
Paistinvarras (vain joissakin malleissa)
1. Aseta 4 varustuksiin kuuluvaa holkkia 4
syvän pellin kulma-aukkoihin ja ruuvaa
renkaat työkalua käyttämällä (esim.
ruuvimeisseli).
2. Aseta paistinvartaan kannattimen
holkkeihin alla olevassa kuvassa
osoitetulla tavalla.
3. Käytä varustuksiin kuuluvia kiinnikkeitä
ruoan asettamiseksi vartaaseen. Voit
lukita haarukat kiinnitysruuveilla.
4. Kun paistinvarras on valmistettu, aseta se
tarkoituksenmukaisten kannattimien
päälle. Aseta vartaan pää mekanismissa
olevaan paikkaan, joka on asetettu
vasemmanpuoleiselle kannattimelle,
kunnes se lukittuu.
163
Käyttö
5. Aseta pelti ensimmäiselle tasolle (ks.
“Yleinen kuvaus”).
6. Aseta vartaan pää paistinvartaan
moottoriin, joka on asetettu uunitilan
takavasemmalle sivulle.
Nämä toimenpiteet tulee suorittaa
uuni sammutettuna ja jäähtyneenä.
7. Vartaan aktivoimiseksi, käännä
toimintokytkintä, kunnes valitset
toiminnon + ja aseta
paistolämpötila lämpötilakytkimen
kautta.
Kaada pieni määrä vettä
uunipellille estääksesi savun
muodostumista.
8. Paiston päättyessä, ota pelti pois
paistinvartaan kanssa.
9. Liikuttaaksesi paistinvarrasta yhdessä
ruoan kanssa, ruuvaa kiinni varustuksiin
kuuluva tarkoituksenmukainen kahva.
164
Käyttö
FI
3.4 Keittotason käyttö
Kaikki laitteen kytkimet ja ohjaimet
sijaitsevat samassa etupaneelissa.
Jokaiselle kytkimelle on osoitettu sitä
vastaava poltin. Keitin on varustettu
elektronisella sytytyslaitteella. Sytyttämistä
varten riittää, että painat ja käännät kytkintä
vastapäivään suurimman liekin kohdalle,
kunnes poltin syttyy. Mikäli poltin ei syty
15 sekunnin kuluessa, käännä kytkin
kohtaan . Odota 60 sekuntia ennen
kuin yrität sytyttää uudelleen. Kun polttimet
on sytytetty, pidä nuppia painettuna
muutaman sekunnin ajan niin, että
lämpöelementti lämpenee.
Poltin voi sammua kytkimen
hellittämishetkellä: se tarkoittaa, että
lämpöelementti ei ole lämmennyt tarpeeksi.
Odota hetki ja toista toimenpide. Pidä
kytkintä alhaalla pidempään.
Tahattoman sammumisen
tapahtuessa aktivoituu
turvatoiminto, joka estää kaasun
syötön vaikka hana olisi auki.
Käännä kytkin takaisin kohtaan
äläkä yritä sytyttää uunia
uudelleen 60 sekuntiin.
Liekkien jako-osien ja kansien oikea
asento
Ennen keittotason polttimien sytyttämistä
varmista, että liekin jako-osat ja vastaavat
kannet on asetettu paikoilleen. Huomioi,
että liekin jako-osien aukot 1 vastaavat
lämpöelementtejä 2 ja sytytystulppia 3.
Keittotason käyttöön liittyviä
käytännöllisiä neuvoja
Polttimien ihanteellinen tehokkuus ja kaasun
kulutus voidaan optimoida käyttämällä
polttimien kokoon sopivia kannellisia
keittoastioita, tällöin liekki ei yllä
keittoastioiden sivuille. Kiehumispisteen
saavutuksen jälkeen liekkiä tulee pienentää
niin, ettei neste kiehu keittoastiasta yli.
Keittoastioiden läpimitta:
• AUX: 12 - 14 cm.
• SR: 16 - 24 cm.
• R: 18 - 26 cm.
• DUAL: 18 - 28 cm.
165
Käyttö
Ritilöiden oikea asento keittotasolla
Ennen tason polttimien sytyttämistä varmista,
että ritilät on asemoitu oikein keittotasolle.
Ota huomioon, että:
• Jokaisella ritilällä on oma paikka
keittotasolla.
• Nostetun osan tulee aina suunnata
laitteen takalaitaan päin.
• Vasemmassa (A) ja oikeassa (C) ritilässä
on paksumpi reuna, joka on suunnattava
laitteen sivureunaan päin.
• Keskiritilässä (B) on samanpaksuiset
reunat.
3.5 Uunin käyttö
Näyttö
Eco Logic -merkkivalo
Pyrolyysin merkkivalo (vain pyrolyyttiset
mallit)
Show Room -merkkivalo
Ajastimen merkkivalo
Ajastetun paiston merkkivalo
Ohjelmoidun paiston merkkivalo
Kellon merkkivalo
Lapsilukon merkkivalo
Paistinvartaan merkkivalo (vain
joissakin malleissa)
166
Luukun lukituksen merkkivalo (vain
pyrolyyttisissä malleissa)
Lämpötilan saavutustaso
Käyttö
FI
Toimintaolosuhteet
Stand-by: Kun mitään toimintoa ei ole
valittu, näyttö osoittaa senhetkistä
kellonaikaa
.
ON: Kun mikä tahansa toiminto on
käynnistetty, näyttöön ilmestyy asetetut
parametrit, kuten lämpötila, paistoaika ja
lämpötilan saavuttaminen.
Joka kerta kun toiminnon aikana
lämpötilakytkintä painetaan, siirrytään
jaksoittain parametrien tilaan seuraavassa
järjestyksessä.
Lämpötila
Ajastimen kestoaika
Toiminnon kestoaika
Ohjelmoidun paiston kestoaika (jos
ajastettu paisto on valittu)
Kellonajan näyttö
Jokaisessa tilassa on mahdollista muuttaa
arvoa kääntämällä lämpötilakytkintä
oikealle tai vasemmalle. Pidä kytkintä
käännettynä lisätäksesi tai vähentääksesi
arvoa nopeammin.
167
Käyttö
Kellonajan asetus
Ensimmäisen käytön yhteydessä tai jos virta
katkeaa, laitteen näytölle ilmestyvät
vilkkuvat symbolit . Paiston
aloittamiseksi on asetettava senhetkinen
kellonaika.
1. Käännä lämpötilakytkintä asettaaksesi
näyttöön ilmestyviä tunteja (pidä kytkintä
käännettynä lisätäksesi tai vähentääksesi
kellonaikaa nopeammin).
2. Paina lämpötilakytkintä.
3. Käännä lämpötilakytkintä asettaaksesi
minuutit (pidä kytkintä käännettynä
lisätäksesi tai vähentääksesi kellonaikaa
nopeammin).
4. Paina lämpötilakytkintä lopettaaksesi
säädön.
Senhetkisen kellonajan säätö voi
olla tarpeen, esimerkiksi kesätalviajan vaihtamisen vuoksi.
Asennosta stand-by -alkaen, pidä
kytkintä käännettynä oikealle tai
vasemmalle, kunnes tuntien arvo
vilkkuu.
Kellonaikaa ei ole mahdollista
muuttaa jos laite ei ole tilassa ON.
Paistotoiminnot
1. Paina ja käännä toimintokytkintä
haluamasi paistotoiminnon valitsemiseksi.
2. Paina ja käännä lämpötilakytkintä
muuttaaksesi paistolämpötilaa.
3. Paina toimintokytkintä aloittaaksesi
perinteisen paiston.
Toiminto voidaan keskeyttää minä
hetkenä hyvänsä, pitämällä
toimintokytkintä painettuna
vähintään 3 sekunnin ajan.
Esilämmitysvaihe
Paistoa edeltää esilämmitysvaihe, jonka
ansiosta laite saavuttaa paistolämpötilan
nopeammin.
Tämän vaiheen merkkinä on tason
saavuttamiseen kuuluva vilkkuminen.
168
Esilämmitysvaiheen lopussa saavutettu
taso jää palamaan ja äänimerkki soi,
joka osoittaa, että ruoat voidaan
asettaa uuniin.
Käyttö
FI
Toimintojen lista
Eco
Tämä toiminto soveltuu erinomaisesti
yhdellä tasolla suoritettavaan
paistoon alhaisella
energiankulutuksella.
Hyödyllinen lihan, kalan ja
vihannesten paistoon. Sitä ei
suositella ruokien paistoon, jotka
vaativat kohotusta.
Maksimaalisen energiansäästön
saamiseksi ja paistoaikojen
lyhentämiseksi, aseta elintarvikkeet
uuniin äläkä esilämmitä uunitilaa.
Vältä uuninluukun avaamista
paiston aikana ECO-toiminnolla.
ECO-toiminnossa paistoajat (ja
mahdollinen esilämmitys) ovat
pidempiä.
Staattinen
Samanaikaisesti ylhäältä ja alhaalta
tuleva lämpö tekee tästä
järjestelmästä sopivan erityisten
ruokien paistoon. Perinteinen paisto,
jota kutsutaan myös staattiseksi,
soveltuu yhden ruokalajin paistoon
kerrallaan. Ihanteellinen kaiken
tyyppisten paistien, leivän,
täytettyjen piirakoiden ja joka
tapauksessa rasvaisten lihojen kuten
hanhen tai ankan paistoon.
Grilli
Grillivastuksesta säteilevän lämmön
avulla saavutetaan ihanteellisia
grillaustuloksia paksuudeltaan
pienissä/keskikokoisissa lihoissa. Se
saa aikaan, yhdessä paistinvartaan
kanssa (jos kuuluu varustuksiin),
yhdenmukaisen ruskistuksen.
Ihanteellinen makkaroiden,
porsaankyljyksen ja pekonin paistoon.
Kyseisen toiminnon avulla voidaan
grillata yhdenmukaisella tavalla suuria
ruokamääriä, erityisesti lihaa.
Alalämpö
Alhaalta saapuva lämpö sallii ruokien
paiston, jotka vaativat suurempaa
peruslämpötilaa vaikuttamatta
kuitenkaan niiden ruskistumiseen.
Ihanteellinen makeille tai suolaisille
kakuille, piirakoille ja pizzalle.
Staattinen kiertoilma
Tuulettimen toiminta perinteiseen
paistoon yhdistettynä takaa tasaisen
paistotuloksen myös monimutkaisten
reseptien valmistuksessa.
Ihanteellinen pipareiden ja kakkujen
paistoon myös samanaikaisesti eri
tasoilla. (Eri tasoilla suoritettavia
paistoja varten suositellaan 2. ja 4.
tason käyttöä).
Kiertoilmagrilli
Tuulettimen aikaansaama ilmavirtaus
vähentää grillin lämpöaaltoa. Tämä
saa aikaan ihanteellisen grillauksen
myös paksuille ruoille. Ihanteellinen
suurikokoisille lihapaloille (esim.
porsaan potka).
169
Käyttö
Kiertoilma alalämpö
Tuulettimen ja alalämmön
yhdistelmän ansiosta paisto
voidaan suorittaa nopeammin. Tätä
järjestelmää suositellaan sterilointiin
tai pinnalta hyvin paistuneiden mutta
sisältä raakojen ruokien paistoon,
jotka vaativan näin ollen
keskimääräisen ylälämmön.
Ihanteellinen kaikille ruoille.
Pyöreä vastus
Tuulettimen ja pyöreän vastuksen
yhdistelmän avulla (joka on
asennettu uunitilan takaosaan)
ruokia voidaan paistaa eri tasoilla.
Riittää, että niiden paistolämpötila ja
-tyyppi ovat samat. Kuumanilman
kierto takaa välittömän ja
yhdenmukaisen lämmön
jakautumisen. Näin ollen on
esimerkiksi mahdollista paistaa
samanaikaisesti (eri tasoilla) kalaa,
vihanneksia ja pipareita, hajuja ja
makuja sekoittamatta.
Turbo
Kiertoilman ja perinteisen paiston
yhdistelmän ansiosta voidaan
paistaa äärimmäisen nopeasti ja
tehokkaasti eri tasoilla, ilman
hajujen ja makujen syntymistä.
Ihanteellinen suurikokoisten ruokien
paistoon, jotka vaativat tehokasta
paistoa.
Ajastin
Tämä toiminto ei keskeytä paistoa,
vaan se käynnistää pelkän
äänimerkin.
Ajastin voidaan aktivoida sekä
laitteen paisto- että stand-by vaiheessa.
1. Paina lämpötilan näppäintä kerran (2
kertaa jos se on jo paistovaiheessa).
Näyttöön ilmestyvät numerot
ja merkkivalo vilkkuu.
2. Käännä lämpötilakytkintä asettaaksesi
paistoajan (1 minuutista 4 tuntiin).
Muutaman sekunnin kuluttua
merkkivalo lakkaa vilkkumasta ja
lähtölaskenta alkaa.
3. Valitse haluamasi paistotoiminto ja
odota, että äänimerkki ilmoittaa
käyttäjälle, että aika on päättynyt.
Merkkivalo vilkkuu.
170
Käyttö
FI
4. Äänimerkin kytkemiseksi pois päältä,
paina tai käännä yhtä kytkimistä.
5. Lisätäksesi ajastimen aikaa, käännä
lämpötilakytkintä.
Ajastimen poistamiseksi, aseta
arvo nollaan
Ajastettu paisto
Ajastetulla paistamisella
tarkoitetaan sitä toimintoa, jonka
avulla paisto voidaan aloittaa ja
lopettaa käyttäjän asettaman
määrätyn ajan kuluttua.
Ajastetun paistamisen käynnistys
nollaa mahdollisesti edellä
asetetun ajastimen ajan.
1. Kun toiminto ja paistoaika on valittu,
paina kolme kertaa lämpötilakytkintä.
Näyttöön ilmestyvät numerot
ja merkkivalo vilkkuu.
2. Käännä lämpötilakytkintä oikealle tai
vasemmalle paistoajan asettamiseksi
välille 00:01 - 12:59. Pidä kytkintä
käännettynä lisätäksesi tai vähentääksesi
arvoa nopeammin.
3. Muutaman sekunnin kuluttua siitä kun
haluttu kestoaika on valittu, merkkivalo
lakkaa vilkkumasta ja ajastettu paisto
alkaa.
Pidentääksesi paistoaikaa
manuaalisessa tavassa, paina
lämpötilakytkintä uudelleen. Laite
jatkaa normaalia toimintaa edellä
valituilla paistoasetuksilla.
4. Paistoajan päättyessä, näyttöön ilmestyy
kirjoitus ja äänimerkki
kytkeytyy.
171
Käyttö
5. Äänimerkin kytkemiseksi pois päältä,
paina tai käännä yhtä kytkimistä tai avaa
ovi.
Äänimerkin kytkemiseksi pois ja
uuden ajastetun paiston
valitsemiseksi, käännä
lämpötilakytkintä oikealle.
Äänimerkin kytkemiseksi pois ja
erilaisen paistotoiminnon
valitsemiseksi, käännä
toimintokytkintä joko oikealle tai
vasemmalle.
Laitteen sammuttamiseksi, pidä
toimintokytkintä painettuna.
Ajastettuun paistoon asetettujen tietojen
muuttaminen
Toiminnan aikana on mahdollista muuttaa
ajastettua paistoaikaa:
1. Kun merkkivalo palaa kiinteänä ja
laite on paistovaiheessa, paina
lämpötilakytkintä kahdesti. Merkkivalo
alkaa vilkkua.
2. Käännä lämpötilakytkintä oikealle tai
vasemmalle edellä asetetun paistoajan
vaihtamiseksi.
Ohjelmoitu paisto
Ohjelmoidulla paistolla
tarkoitetaan toimintoa, jonka avulla
on mahdollista päättää paisto
automaattisesti määrättynä
kellonaikana käyttäjän asettaman
ajan perusteella, jota seuraa
laitteen automaattinen
sammuminen.
1. Kun toiminto ja paistoaika on valittu,
paina kolme kertaa lämpötilakytkintä.
Näyttöön ilmestyvät numerot
ja merkkivalo vilkkuu.
2. Käännä kytkintä oikealle tai vasemmalle
paistoajan asettamiseksi välille 00:01 12:59. Pidä kytkintä käännettynä
lisätäksesi tai vähentääksesi kellonaikaa
nopeasti.
172
Käyttö
FI
3. Paina lämpötilakytkintä neljännen kerran.
Merkkivalo vilkkuu. Käännä
lämpötilakytkintä oikealle tai vasemmalle
asettaaksesi paiston päättymisajan.
4. Muutaman sekunnin kuluttua
merkkivalot ja lopettavat
vilkkumisen. Laite jää odottamaan
ohjelmoidun käynnistyksen alkamista.
Pidentääksesi paistoaikaa
manuaalisessa tavassa, paina
lämpötilakytkintä uudelleen. Laite
jatkaa normaalia toimintaa edellä
valituilla paistoasetuksilla.
5. Paistoajan päättyessä, näyttöön ilmestyy
kirjoitus ja äänimerkki
kytkeytyy.
6. Äänimerkin kytkemiseksi pois päältä,
paina tai käännä yhtä kytkimistä tai avaa
ovi.
Laitteen sammuttamiseksi, pidä
toimintokytkintä painettuna.
Turvallisuuden vuoksi ei ole
mahdollista asettaa pelkkää
paistoajan päättymistä
ohjelmoimatta sen kestoaikaa.
Kun kyseessä on ajastettu paisto,
uunin käynnistystä aikaistetaan
10 minuutilla, jotta laite voi
saavuttaa tarvittavan
paistolämpötilan (esilämmitys).
173
Käyttö
Ohjelmoituun paistoon asetettujen
tietojen muuttaminen
Kun paistoaikaa on muutettu, aseta
uudelleen paistoajan päättymisen
kellonaika.
Toiminnan aikana on mahdollista muuttaa
ohjelmoitua paistoaikaa:
1. Kun merkkivalot ja palavat
kiinteänä, laite odottaa paiston
alkamista, paina lämpötilakytkintä
kahdesti. Merkkivalo alkaa vilkkua.
2. Käännä lämpötilakytkintä oikealle tai
vasemmalle edellä asetetun paistoajan
vaihtamiseksi.
3. Paina lämpötilakytkintä uudelleen.
Merkkivalo sammuu ja merkkivalo
alkaa vilkkua. Näytölle ilmestyy paiston
päättymisen merkkivalo.
4. Käännä lämpötilakytkintä oikealle tai
vasemmalle paistoajan siirtämiseksi
myöhemmäksi.
5. Muutaman sekunnin kuluttua
merkkivalot ja lopettavat
vilkkumisen ja ohjelmoitu paisto jatkaa
toimintaa uusilla asetuksilla.
3.6 Neuvoja paistamiseen
Yleisiä ohjeita
• Käytä kiertoilmatoimintoa saadaksesi
tasaisen poistotuloksen kaikilla tasoilla.
• Paistoaikaa ei ole mahdollista lyhentää
lisäämällä lämpötilaa (ruoka voi olla
paistunut ulkoapäin mutta raakaa
sisältä).
• Kun kyseessä on painoltaan
samanlainen liha, leikattujen palojen
paistoaika on kokonaisen lihapalan
paistoaikaan nähden lyhyempi.
Neuvoja lihan paistamiseen
• Paistoajat vaihtelevat ruokien paksuuden
ja laadun sekä käyttäjän makujen
mukaan.
• Käytä paistien paistoajan mittaamisessa
lihamittaria tai paina yksinkertaisesti lihan
pintaan lusikalla. Jos se on kiinteä, se on
kypsää, muussa tapauksessa paistoa
joudutaan jatkamaan vielä muutaman
minuutin ajan.
Neuvoja grillaukseen
• Lihojen grillaaminen voidaan suorittaa
sekä kylmässä että esilämmitetyssä
uunissa. Esilämmitystä suositellaan jos
paistovaikutusta halutaan muuttaa.
• Kiertoilmagrillauksessa on suositeltavaa
esilämmittää uunitila ennen grillausta.
• Aseta ruoka grillin keskelle.
174
Käyttö
FI
Neuvoja leivonnaisten ja piparien
paistamiseen
• Käytä mieluummin tummia metallisia
vuokia, sillä ne absorboivat lämpöä
paremmin.
• Lämpötila ja paistoaika riippuvat taikinan
laadusta ja tiiviydestä.
• Jos paistetaan eri tasoilla, aseta ruuat
mieluummin 2. tai 4. tasolle, lisää
paistoaikaa muutamalla minuutilla ja
käytä yksinomaan kiertoilmatoimintoja.
• Tarkistaaksesi että leivonnainen on
sisältä kypsää: paistoajan päätyttyä,
työnnä hammastikku leivonnaisen
korkeimpaan kohtaan. Jos leivonnainen
ei jää kiinni hammastikkuun, se on kypsä.
• Jos leivonnainen menee kasaan kun se
poistetaan uunista, seuraavan paiston
yhteydessä vähennä asetettua
lämpötilaa noin 10°C ja valitse
mahdollisesti pidempi paistoaika.
• Marenkikakkujen ja tuulihattujen
paistoajat vaihtelevat niiden koon
mukaan.
• Lihan sulattamiseksi käytä toiselle tasolle
asetettavaa ritilää ja ensimmäiselle
tasolle asetettavaa uunipeltiä. Tällä
tavoin ruoka ei jää kosketuksiin
sulatuksessa syntyvän nesteen kanssa.
• Jos leipä ja hedelmät on pilkottu paloiksi,
niiden sulaminen vaatii saman ajan
riippumatta niiden kokonaismääräistä ja
-painosta.
• Herkimmät osat voidaan peittää
alumiinifoliolla.
• Hyvää kohotusta varten aseta uunitilan
pohjalle vettä sisältävä astia.
Energian säästämiseksi
• Pysäytä paisto muutama minuutti ennen
normaalisti käytettyä aikaa. Paisto jatkuu
jäljelle jäävien minuuttien ajan uunin
sisälle kertyneellä lämmöllä.
• Vähennä luukun avaamista minimiin, jotta
energian häviämistä voitaisiin estää.
• Pidä laitteen sisäosa aina puhtaana.
• (Jos paikalla) Jos pizzalevyä ei käytetä,
ota se pois uunitilan pohjalta.
Neuvoja sulatukseen ja kohotukseen
• Aseta sulatettavat ruoat ilman pakkausta
kannettomaan astiaan ja uunitilan
ensimmäiselle tasolle.
• Vältä ruokien asettamista päällekkäin.
175
Käyttö
3.7 Erityistoiminnot
Ajastettu sulatus
1. Aseta ruoka uunitilan sisälle.
2. Paina ja käännä toimintokytkintä
ajastetun sulatustoiminnon
valitsemiseksi .
3. Käännä lämpötilakytkintä ajan
asettamiseksi (1 - 99 minuuttia).
4. Paina lämpötilakytkintä vahvistaaksesi
asetetun ajan. Kirjoitus
vilkkuu.
5. Paina toimintokytkintä aloittaaksesi
ajastetun sulatuksen.
6. Ajan päättyessä, näyttöön ilmestyy
kirjoitus ja äänimerkki
kytkeytyy.
7. Äänimerkin kytkemiseksi pois päältä,
paina tai käännä yhtä kytkimistä tai avaa
ovi.
8. Pidä toimintokytkintä painettuna
vähintään 3 sekunnin ajan toiminnosta
poistumiseksi.
Kohotus
Kohotustoiminnossa lämpötilaa ei
ole mahdollista muuttaa.
Hyvää kohotusta varten aseta
uunitilan pohjalle vettä sisältävä
astia.
1. Aseta kohotettava taikina toiselle tasolle.
2. Paina ja käännä toimintokytkintä
kohotustoiminnon valitsemiseksi .
Kirjoitus vilkkuu.
3. Paina toimintokytkintä aloittaaksesi
kohotuksen.
4. Ajan päättyessä, näyttöön ilmestyy
kirjoitus ja äänimerkki
kytkeytyy.
5. Äänimerkin kytkemiseksi pois päältä,
paina tai käännä yhtä kytkimistä tai avaa
ovi.
6. Pidä toimintokytkintä painettuna
vähintään 3 sekunnin ajan toiminnosta
poistumiseksi.
176
FI
Sapatti
Käyttö
Kun Sapatti-toiminto on kytketty
päälle, mitään parametriä ei ole
mahdollista muuttaa.
Kytkimiin koskeminen ei saa
aikaan mitään vaikutusta; pelkkä
toimintokytkin jää päälle, jotta laite
voidaan sammuttaa.
Tämän toiminto sallii ruokien
paiston noudattamalla juutalaisten
lepopäivälle asetettuja
määräyksiä.
Tässä toiminnossa laite noudattaa
joitakin erityisiä toimintoja:
• Paisto voi jatkua äärettömän
ajan eikä mitään ajastinta ole
mahdollista asettaa.
• Esilämmitystä ei suoriteta.
• Valittava paistolämpötila
vaihtelee 60 - 100 °C välillä.
• Uunitilan lamppu pois päältä
kytkettynä, mikä tahansa
toiminnoista kuten luukun
avaaminen tai manuaalinen
päälle kytkentä kytkimen avulla
ei saa lamppua päälle.
• Sisäinen tuuletin on kytketty pois
päältä.
• Kytkinten valo ja äänimerkit
kytketty pois.
1. Paina ja käännä toimintokytkintä Sapattitoiminnon valitsemiseksi .
2. Paina ja käännä lämpötilakytkintä
muuttaaksesi toiminnon lämpötilaa.
3. Paina lämpötilakytkintä vahvistaaksesi
asetetun lämpötilan. Kirjoitus
vilkkuu.
4. Paina toimintokytkintä Sapatti-toiminnon
käynnistämiseksi.
5. Pidä toimintokytkintä painettuna
vähintään 3 sekunnin ajan toiminnosta
poistumiseksi.
177
Käyttö

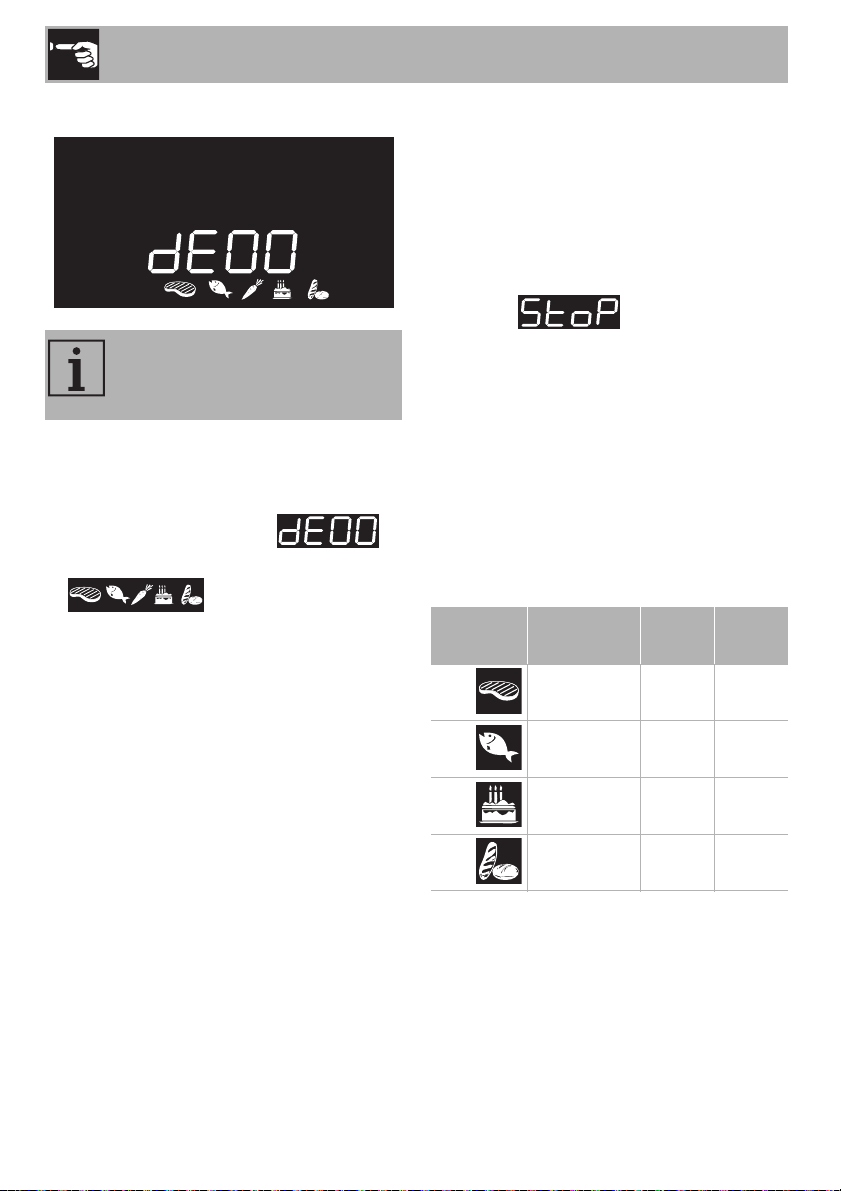

Sulatus painon perusteella
Tämän toiminnon avulla on
mahdollista sulattaa ruoka-aineita
niiden painon ja tyypin mukaan.
1. Aseta ruoka uunitilan sisälle.
2. Paina ja käännä toimintokytkintä
valitaksesi sulatuksen painon mukaan,
josta on merkkinä kirjoitus ja
ruokien palavat kuvakkeet
.
3. Paina toimintokytkintä aloittaaksesi
sulatuksen painon mukaan.
4. Käännä toimintokytkintä valitaksesi
sulatettavan ruoka-ainetyypin.
5. Käännä lämpötilakytkintä valitaksesi
sulatettavan ruoka-ainetyypin painon
(grammoissa).
6. Paina toimintokytkintä asetettujen
parametrien vahvistamiseksi ja aloita
sulatus.
7. Ajan päättyessä, näyttöön ilmestyy
kirjoitus ja äänimerkki
kytkeytyy.
8. Äänimerkin kytkemiseksi pois päältä,
paina tai käännä yhtä kytkimistä tai avaa
ovi.
9. Pidä toimintokytkintä painettuna
vähintään 3 sekunnin ajan toiminnosta
poistumiseksi.
Esiasetetut parametrit
dE Tyyppi
01 Lihat 500 120
Paino
(g)
Aika
(min)*
178
02 Kalat 300 55
03 Hedelmät 300 35
04 Leipä 300 25
* Sulatusajat voivat vaihdella sulatettavan
ruoka-aineen muodon ja koon mukaan.
Käyttö
FI
3.8 Automaattiset ohjelmat
Automaattiset paisto-ohjelmat on jaettu
valmistettavien ruokatyyppien mukaan.
1. Paina ja käännä toimintokytkintä
valitaksesi paiston automaattisilla
ohjelmilla, josta on merkkinä kirjoitus
ja ruokien palavat
kuvakkeet .
2. Paina toimintokytkintä paiston
vahvistamiseksi automaattisilla ohjelmilla.
3. Käännä toimintokytkintä haluamasi
ohjelman valitsemiseksi (ks.
Automaattisten ohjelmien taulukko).
4. Käännä lämpötilakytkintä valitaksesi
paistettavan ruoka-ainetyypin painon
(grammoissa).
5. Esilämmitysvaiheen päättyessä vilkkuu
kirjoitus . Aseta paistettava
ruoka uuniin ja paina toimintokytkintä
paiston alkamiseksi.
6. Ajan päättyessä, näyttöön ilmestyy
kirjoitus ja äänimerkki
kytkeytyy.
7. Äänimerkin kytkemiseksi pois päältä,
paina tai käännä yhtä kytkimistä tai avaa
ovi.
8. Pidä toimintokytkintä painettuna
vähintään 3 sekunnin ajan toiminnosta
poistumiseksi.
Automaattisissa ohjelmissa voit
asettaa ohjelmoidun paiston.
Toiminto voidaan keskeyttää minä
hetkenä hyvänsä, pitämällä
toimintokytkintä painettuna
vähintään 3 sekunnin ajan.
179
Automaattisten ohjelmien taulukko
LIHAT (01 - 05)
Käyttö
Pr Alatyyppi
01 Roast beef (puolikypsä)
02 Porsaan ulkofilee
03 Lammas (puolikypsä)
04 Vasikka
05 (Kokonainen) paistettu kana
KALAT (06 - 07)
Pr Alatyyppi
06 Tuore kala (kokonainen)
07 Jäädytetty kala
Paino
(g)
Taso Toiminto
Lämpötila
(°C)
Aika
(minuutit)
1300 2 200 56
800 2 190 88
2000 2 190 105
1000 2 190 80
1000 2 200 80
Paino
(g)
Taso Toiminto
Lämpötila
(°C)
Aika
(minuutit)
500 2 160 35
600 2 160 50
VIHANNEKSET (08 - 10)
Pr Alatyyppi
08 Grillatut sekalaiset
09 Paistettu
10 Uuniperunat
(1)
Grillaa ruoat molemmilta puolilta viittaamalla taulukossa osoitettuihin aikoihin. Pidempi
Paino
(g)
Taso Toiminto
500 4 250
1000 2 200 33
1000 2 200 30
Lämpötila
(°C)
Aika
(minuutit)
15 + 8
aika viittaa aina ensimmäiseksi paistettavaan puoleen raa'asta ruoasta alkaen.
180
(1)
FI
LEIVONNAISET (11 - 13)
Käyttö
Pr Alatyyppi
11 Piparit
12 Muffinit
13 Piirakka
LEIPÄ - PIZZA - PASTA (14 -20)
Pr Alatyyppi
14 Kohotettu leipä (limppu)
15 Pizza uunipellillä
16 Pizza pizzakivellä
17 Uunipasta
18 Lasagne
Paino
(g)
Taso Toiminto
Lämpötila
(°C)
Aik a
(minuutit)
500 2 160 23
500 2 160 21
1000 2 170 43
Paino
(g)
Taso Toiminto
Lämpötila
(°C)
Aik a
(minuutit)
1000 2 200 27
1000 2 280 12
500
(2)
1
280 7
2000 1 220 35
2000 1 230 40
19 Paella
20 Kinkkupiiras
(2)
Kivi on asetettava uunitilan pohjalle. Kivellä paistettu pakastepizza ei vaadi erilaisia
500 2 190 25
1000 1 200 40
paistoaikoja painon mukaan.
Taulukoissa osoitettuihin aikoihin ei
kuulu esilämmitysaikoja ja ne
viittaavat kokonaisten kappaleiden
paistoaikoihin. Jos se leikataan
pienempiin osiin, paistoaika
vähenee.
181
Käyttö
3.9 Toissijainen valikko
Laitteeseen kuuluu piilossa oleva toissijainen
valikko, jonka avulla käyttäjä voi:
• Aktivoida tai deaktivoida lapsilukon.
• Aktivoida tai deaktivoida Show Roomtoimintatavan (joka deaktivoi kaikki
lämmitysosat ja jättää päälle pelkän
ohjauspaneelin).
• Aktivoida tai deaktivoida toimintatavan
alhainen teho (Eco-Logic).
• Aktivoi tai deaktivoi toimintatapa
lämpimänä säilyttäminen (Keep warm).
• Kytkee päälle tai pois päälle lampun
ajastuksen (Eco Light).
Laite stand-by -tilassa
1. Laita sisäinen lamppu päälle, käännä
lämpötilakytkintä nopeasti.
2. Paina ja pidä painettuna
lämpötilakytkintä vähintään 5 sekunnin
ajan.
3. Käännä lämpötilakytkintä oikealle tai
vasemmalle asetusajan vaihtamiseksi
(ON/OFF).
4. Paina lämpötilakytkintä siirtyäksesi
seuraavaan tilaan.
Lapsilukko toimintatapa
Tämän toimintatavan ansiosta laite lukitsee
ohjaukset automaattisesti normaalin
toiminnan aikana minuutin kuluttua
viimeisestä käyttäjän suorittamasta
toimenpiteestä.
Normaalissa toiminnassa siitä osoitetaan
merkkivalon syttymisellä
.
182
Käyttö
FI
Kytkeäksesi lukituksen väliaikaisesti pois
päältä poiston aikana, pidä
lämpötilakytkintä painettua 5 sekunnin
aikana. Minuutti viimeisestä asetuksesta,
lukitus kytkeytyy uudelleen päälle.
Jos kytkinten asentoja muutetaan,
näytölle ilmestyy muutamaksi
sekunniksi kirjoitus .
Myös kun lapsiturvallisuus on
päällä, voit sammuttaa laitteen
välittömästi painamalla
toimintokytkintä 3 sekunnin ajan.
Show Room-toimintatapa (vain
esittelykäyttöön)
Tässä toimintatavassa laite voi kytkeä pois
päältä lämmitysosat jättämällä kuitenkin
ohjauspaneelin päälle.
Laitteen normaalia käyttöä varten, tämä
toimintatapa on asetettava kohtaan OFF.
Jos toimintatapa on päällä,
näyttöön syttyy merkkivalo .
183
Käyttö
Toimintatapa alhainen teho
Tämän toimintatavan ansiosta laite voi
rajoittaa käytettyä tehoa.
Tarkoitettu useiden kodinkoneiden
samanaikaiseen käyttöön.
HI: normaali teho.
LO: alhainen teho.
Säilytys lämpimänä toimintatapa
Tämän toimintatavan avulla, paiston
päättyessä jossa sen kestoaika on asetettu
(jos sitä ei pysäytetä manuaalisesti), vasta
paistettua ruokaa voidaan säilyttää
lämpimän (alhaisessa lämpötilassa) noin
tunnin ajan.
184
Kytkemällä alhainen teho
toimintatavan päälle, esilämmitysja paistoajat voivat pidentyä.
Jos toimintatapa on päällä,
näyttöön syttyy merkkivalo .
Käyttö
FI
Lampun ajastustapa
Energian säästämiseksi, lamppu kytketään
pois päältä automaattisesti muutaman
minuutin kuluttua paiston alkamisesta.
Estääksesi laitetta kytkemästä lamppua
automaattisesti pois päältä minuutin
kuluttua, aseta tämä toimintatapa kohtaan
OFF.
3.10 Säilytystilan käyttö
Lieden alaosassa on säilytystila, joka on
hyödyllinen kattiloiden ja laitteen käyttöön
tarvittavien metalliesineiden säilyttämiseen.
1. Säilytystilan avaamiseksi paina kevyesti
luukun vasenta puolta, kunnes kuulet
napsahduksen.
2. Vapauta säilytystilan luukku varovaisesti.
Päälle/pois kytkennän
manuaalinen ohjaus on aina
käytettävissä kääntämällä
lämpötilakytkintä oikealle
molemmissa asetuksissa.
3. Säilytystilan sulkemiseksi, nosta luukkua
kunnes kuulet napsahduksen.
185
Puhdistus ja hoito
4 Puhdistus ja hoito
4.1 Varoituksia
Väärä käyttö
Pinnoille syntyvien vahinkojen
vaara
• Älä käytä höyrysuihkeita laitteen
puhdistamiseksi.
• Älä käytä teräsosien tai
metallipinnoituksilla käsiteltyjen osien
puhdistuksessa (kuten esimerkiksi
anodisoinneissa, nikkelöinnissä,
kromauksissa) klooria, ammoniakkia tai
valkaisuainetta sisältäviä
puhdistusaineita.
• Älä käytä hankaavia tai syövyttäviä
puhdistusaineita lasiosien
puhdistamiseen (esim. jauhetuotteita,
tahranpoistoaineita ja metallisia sieniä).
• Älä käytä karkeita ja hankaavia
materiaaleja tai teräviä, metallisia
lastoja.
• Älä pese tasoon kuuluvia irrotettavia
ritilöitä, liekin jako-osia ja kansia
astianpesukoneessa.
Keittotason puhdistus
1. Kaada hankaamatonta pesuainetta
kosteaan rättiin ja pese pinta.
2. Huuhtele huolellisesti.
3. Kuivaa pehmeällä pyyhkeellä tai
mikrokuituliinalla.
Puhdista keittotason ritilät, liekin jakoosat ja kannet
1. Ota osat pois keittotasolta.
2. Puhdista haalealla vedellä ja
hankaamattomalla pesuaineella.
Puhdista huolella kaikki ruokajäämät
3. Kuivaa huolella pehmeällä pyyhkeellä
tai mikrokuituliinalla.
4. Aseta osat takaisin keittotasolle.
Ritilöiden ollessa jatkuvassa
kosketuksessa liekkien kanssa,
kuumuudelle altistettujen osien
maalipinta saattaa ajan myötä
heikentyä. Se on kuitenkin täysin
luonnollista, eikä se vaikuta
ritilöiden toimivuuteen millään
tavoin.
4.2 Laitteen puhdistus
Käytä vain valmistajan toimittamia
puhdistusaineita.
Neuvoja keittotason puhdistukseen
Pintojen hyvän kunnon säilyttämiseksi ne
tulee puhdistaa säännöllisesti jokaisen
käyttökerran jälkeen. Pintojen tulee antaa
jäähtyä ennen niiden puhdistamista.
186
Puhdistus ja hoito
FI
Sytytystulppien ja lämpöelementtien
puhdistus
• Tarpeen vaatiessa puhdista sytytystulpat
ja lämpöelementit kostealla rätillä.
• Jos paikalla on kuivia ruokajäämiä,
poista ne hammastikulla tai neulalla.
Uunitilan puhdistus
Uunitilan hyvän kunnon kannalta se tulee
puhdistaa säännöllisesti ja kylmiltään.
Älä anna sokeripohjaisten tuotteiden kuivua
uunitilan sisäpuolelle, sillä ne voivat
vaurioittaa sen emalipintaa.
Puhdistusta varten poista kaikki irrotettavat
osat.
Puhdistuksen helpottamiseksi, irrota:
• luukku
• ritilöiden/peltien kannattimet
• mahdolliset irrotettavat ohjauskiskot
• tiiviste.
Erityisiä puhdistusaineita
käytettäessä on suositeltavaa
antaa laitteen toimia maksimiteholla
noin 15/20 minuutin ajan, jotta
mahdolliset jäämät saataisiin
poistettua.
4.3 Luukun irrottaminen
Puhdistustoimenpiteiden helpottamiseksi on
suositeltavaa irrottaa luukku ja asettaa se
astiapyyhkeen päälle.
Irrota luukku toimimalla seuraavasti:
1. Avaa luukku kokonaan ja aseta kaksi
tappia kuvassa osoitettujen saranoiden
aukkoihin.
187
Puhdistus ja hoito
2. Tartu kiinni luukun molemmista reunoista
kaksin käsin. Nosta sitä yläsuuntaan
muodostamalla noin 30 asteen kulman
ja vedä se irti.
3. Asettaaksesi luukun takaisin paikoilleen,
aseta saranat tarkoituksenmukaisiin
uunissa oleviin aukkoihin ja varmista, että
A-urat asettuvat kunnolla aukkoihin.
Laske luukku alasuuntaan ja kun se on
asetettu paikoilleen, irrota tapit
saranoiden aukoista.
Sisälasien irrottaminen
Puhdistustoimenpiteiden helpottamiseksi
luukun lisälasit voidaan irrottaa.
1. Vedä sisälasin takaosaa varovaisesti
yläsuuntaan, noudattamalla nuolien
osoittamaa suuntaa (1).
2. Vedä sisälasi etulistasta (2) irrottaaksesi
sen luukusta.
4.4 Luukun lasin puhdistaminen
On suositeltavaa pitää luukun laseja aina
puhtaina. Käytä kotitalouspaperia. Jos lika
on jäänyt kiinni, pese lasi kostealla sienellä
ja yleisellä pesuaineella.
188
Puhdistus ja hoito
FI
3. Irrota keskilasi nostamalla sitä
yläsuuntaan.
Pyrolyyttisessä mallissa on 2
keskilasia.
4. Puhdista ulkoinen lasi ja edellä irrotetut
lasit. Käytä kotitalouspaperia. Jos lika on
jäänyt kiinni, pese lasi kostealla sienellä
ja neutraalilla pesuaineella.
Ritilöiden/peltien kannattimien
irrottaminen
Ritilöiden/peltien kannattimet irrottamalla
sivuseinät voidaan puhdistaa helpommin.
Ritilöiden/peltien kannattimien
irrottamiseksi:
• Vedä kannatinta uunin sisäsuuntaan päin
irrottaaksesi sen kiinnikkeestä A ja vedä
se sitten irti taakse asetetuista
kiinnityskohdista B.
• Kun edellä kuvatut puhdistustoimenpiteet
on suoritettu, aseta ritilöiden/peltien
kannattimet takaisin paikoilleen.
5. Kun puhdistustoimenpiteet ovat
päättyneet, aseta keskilasi luukussa
olevaan tarkoituksenmukaiseen
paikkaan.
6. Sisälasin asettamiseksi, työnnä yläosa
oven listaan ja kiinnitä 2 takatappia
paikoilleen kevyesti painamalla.
189
Puhdistus ja hoito
Luukun lukitusvivun manuaalinen
kytkeminen pois päältä (vain
pyrolyyttiset mallit)
Väärä käyttö
Palovammojen vaara
• Seuraavat toimenpiteet tulee suorittaa
vain kun laite on jäähtynyt ja sammutettu.
• Älä koskaan yritä kytkeä luukun
lukitusvipua manuaalisesti pois päältä
pyrolyysin aikana.
Luukun lukitusvipu sijaitsee ohjauspaneelin
alla olevassa ensimmäisessä
vasemmanpuoleisessa aukossa, uunin
etuosan yläreunassa.
1. Siirrä luukun lukitusvipua oikealle kunnes
se pysähtyy.
(näkymä päältä)
2. Vapauta luukun lukitusvipu varovaisesti.
Mekanismiin kuluva jousi vie luukun
lukitusvivun pois päältä asentoon.
Estääksesi mekanismin vahingoittumista, älä
koskaan yritä kytkeä luukun lukitusvipua
pois päältä työntämällä sitä voimakkaasti
vasemmalle.
Tavanomaisten puhdistustoimenpiteiden
aikana luukun lukitusvipu saattaa kytkeytyä
vahingossa päälle.
luukun lukitusvipu päällä
(näkymä päältä)
190
(näkymä päältä)
Puhdistus ja hoito
FI

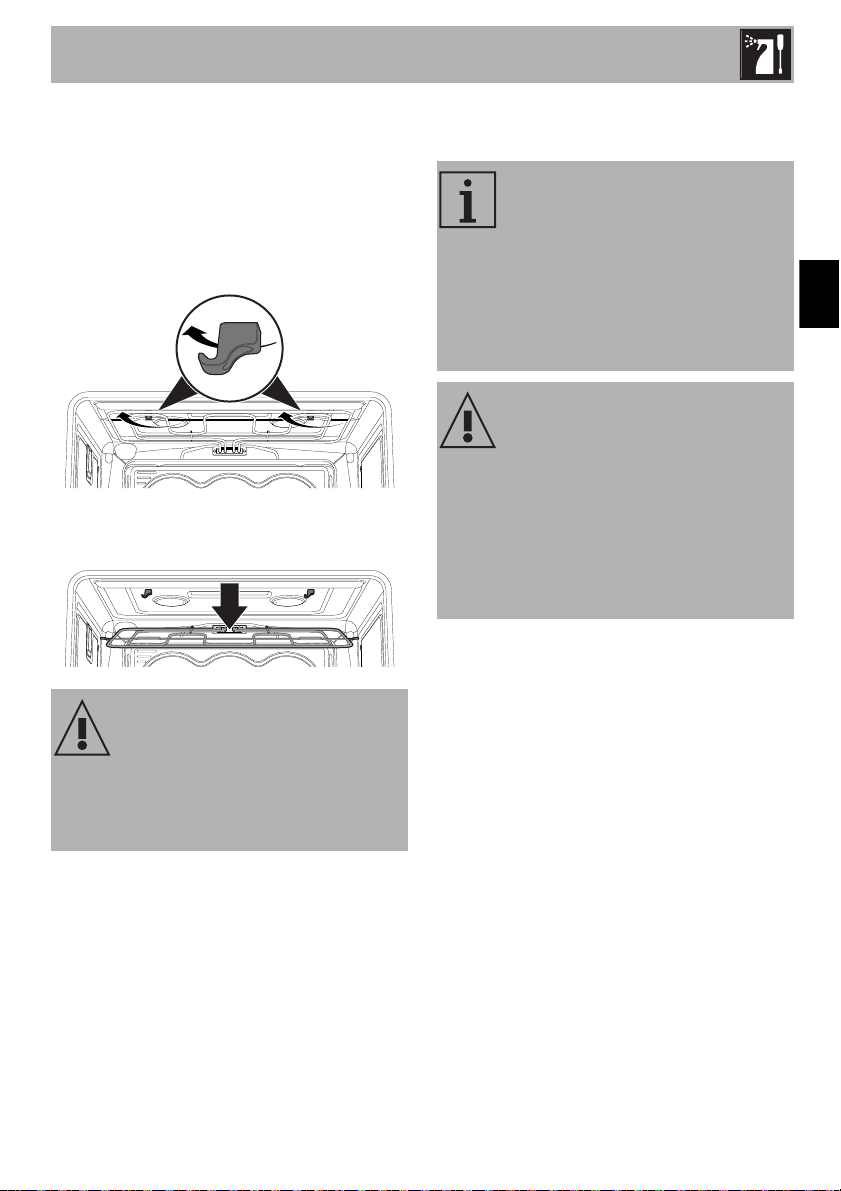

Yläosan puhdistaminen (pyrolyyttisiä
malleja lukuun ottamatta)
Uunitila on varustettu kallistuvalla
vastuksella, joka helpottaa uunin yläosan
puhdistuksessa.
1. Nosta ylävastusta hivenen ja käännä
salpaa 90° vastuksen vapauttamiseksi.
2. Laske vastusta varovaisesti, kunnes se
pysähtyy.
Väärä käyttö
Laitteeseen syntyvien vahinkojen
vaara
• Älä taivuta vastusta liikaa
puhdistusvaiheen aikana.
3. Puhdistustoimenpiteiden lopussa aseta
vastus takaisin paikoilleen ja käännä
salpoja sen kiinnittämiseksi.
4.5 Vapor Clean (vain joissakin
malleissa)
Vapor Clean on höyrypuhdistus,
joka edesauttaa lian irrottamista.
Tämän menetelmän ansiosta
paistotilan voidaan puhdistaa
äärimmäisen helposti. Likajäämät
pehmennetään lämmön ja
vesihöyryn avulla, joka helpottaa
niiden tulevaa poistoa.
Väärä käyttö
Pinnoille syntyvien vahinkojen
vaara
• Poista paistotilan sisältä edellisistä
paistoista jäljelle jääneet suuret
ruokajäämät tai valumat.
• Suorita höyrypuhdistukseen liittyvät
toimenpiteet vain uuni kylmänä.
Esitoimenpiteet
Ennen Vapor Clean -höyrypuhdistuksen
käynnistystä:
• Ota kaikki lisävarusteet pois uunitilasta.
• Irrota ritilöiden/peltien kannattimet.
• Ota pois mahdolliset irrotettavat
ohjauskiskot.
• Sulje luukku.
191
Puhdistus ja hoito
• Kaada noin 40 senttilitraa vettä
uuninpellille. Varo, ettei vesi tule ulos
urasta.
• Suihkupulloa käyttämällä, suihkuta
veden ja astianpesuaineen sekoitusta
uunitilan sisälle. Ruiskuta sekoitusta
sivuseinille yläsuuntaan, alasuuntaan ja
ohjauslevyn suuntaan.

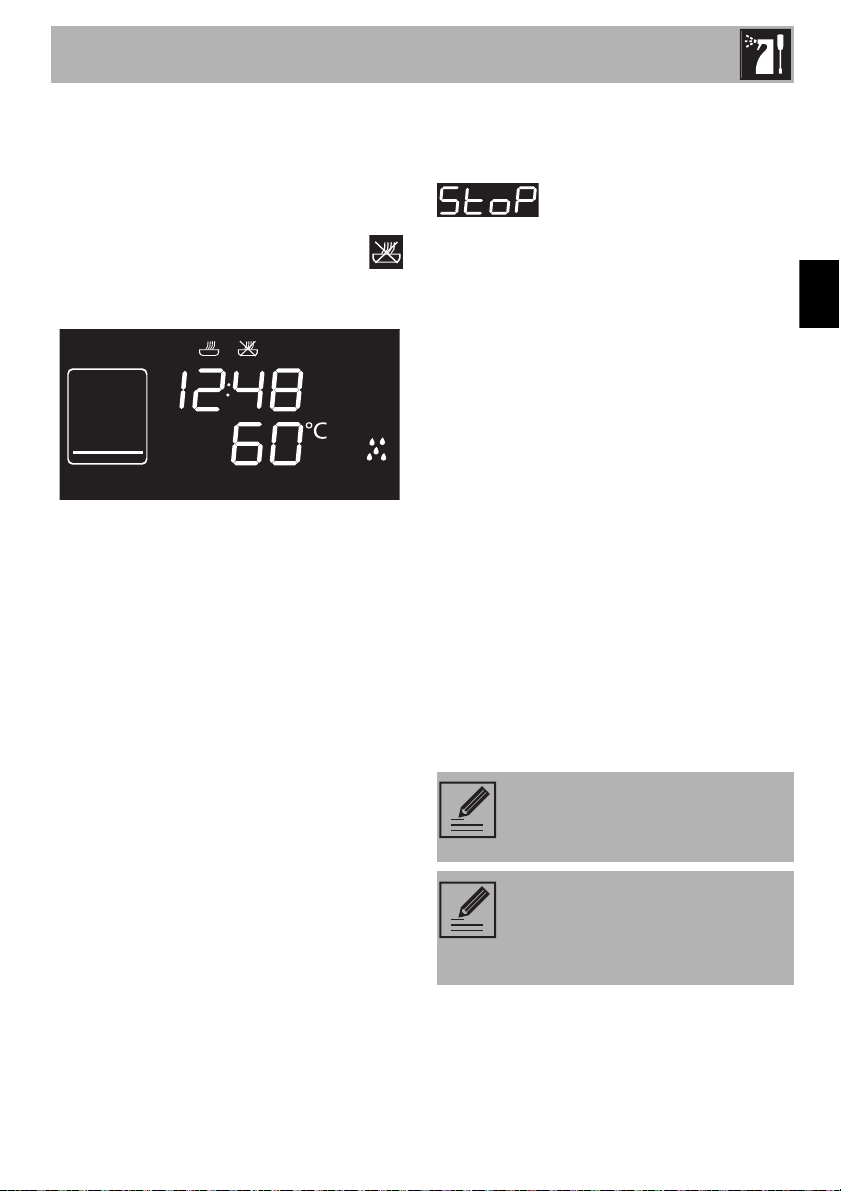

Vapor Clean -asetus
Jos sisäinen lämpötila ylittää Vapor
Clean -puhdistukselle tarkoitetun
lämpötilan, jakso pysähtyy
välittömästi ja näyttöön ilmestyy
kirjoitus . Anna laitteen
jäähtyä ennen avustetun
puhdistuksen käynnistämistä.
1. Paina ja käännä toimintokytkintä Vapor
Clean -toiminnon valitsemiseksi .
Näytölle ilmestyy puhdistusjakson kesto
ja lämpötila.
Lämpötilan ja ajan parametrejä ei
ole mahdollista muuttaa käyttäjän
toimesta.
• Sulje luukku.
Suorita korkeintaan 20 suihketta.
192
2. Paina toimintokytkintä automaattisen
puhdistusjakson käynnistämiseksi.
Puhdistus ja hoito
FI
Ohjelmoitu Vapor Clean
Normaalien paistotoimintojen tapaan myös
Vapor Clean -toiminnolle on mahdollista
asettaa sen päättymisaika.
1. Kun Vapor Clean -toiminto on valittu,
paina lämpötilakytkintä. Merkkivalo
alkaa vilkkua. Näytölle ilmestyy
toiminnon päättymisen merkkivalo.
2. Käännä lämpötilakytkintä oikealle tai
vasemmalle paistoajan siirtämiseksi
myöhemmäksi.
3. Paina lämpötilakytkintä vahvistaaksesi
paiston lopun kellonajan.
4. Paina toimintokytkintä. Laite jää
odottamaan ohjelmoidun käynnistyksen
alkamista.
Vapor Clean -höyrypuhdistusjakson
päättyminen
Ajan päättyessä, näyttöön ilmestyy kirjoitus
ja äänimerkki kytkeytyy.
1. Äänimerkin kytkemiseksi pois päältä,
paina tai käännä yhtä kytkimistä tai avaa
ovi.
2. Pidä toimintokytkintä painettuna
vähintään 3 sekunnin ajan toiminnosta
poistumiseksi.
3. Avaa luukku ja pyyhi vähemmän pinttynyt
lika pois mikrokuituliinalla.
4. Käytä pinttyneimpien jäämien
puhdistuksessa naarmuttamatonta
pesusientä.
5. Jos kyseessä on rasvajäämät, voit
käyttää uunin puhdistukseen tarkoitettua
pesuainetta.
6. Ota pois uunitilan sisälle jäänyt vesi.
Paremman hygieenisyyden vuoksi ja jotta
voidaan estää pahojen hajujen tarttumista
ruokiin on suositeltavaa kuivata
kypsennystila kiertoilmatoimintaa
käyttämällä noin 10 minuutin ajan 160°C:ssa.
Kumikäsineiden käyttöä
suositellaan näiden toimenpiteiden
aikana.
Vaikeasti saavutettavien kohtien
manuaalisen puhdistuksen
helpottamiseksi on suositeltavaa
irrottaa luukku.
193
Puhdistus ja hoito
4.6 Pyrolyysi (vain joissakin malleissa)
Pyrolyysi on automaattinen
puhdistusmenetelmä korkeaa
lämpötilaa käyttämällä, joka
poistaa lian. Tämän menetelmän
ansiosta paistotilan voidaan
puhdistaa äärimmäisen helposti.
Väärä käyttö
Pinnoille syntyvien vahinkojen
vaara
• Poista paistotilan sisältä edellisistä
paistoista jäljelle jääneet suuret
ruokajäämät tai valumat.
Esitoimenpiteet
Ennen pyrolyysin käynnistämistä:
• Puhdista sisälasi puhdistukseen
annettujen tavallisten ohjeiden mukaan.
• Jos pinttyneitä jäämiä esiintyy, suihkuta
uunin puhdistukseen tarkoitettua tuotetta
lasiin (tutustu tuotteessa lukeviin
varoituksiin); anna tuotteen vaikuttaa 60
minuutin ajan, huuhtele ja kuivaa lasi
sitten kotitalouspaperilla tai
mikrokuituliinalla.
• Ota kaikki lisävarusteet pois uunitilasta.
• Irrota ritilöiden/peltien kannattimet.
• Ota pois mahdolliset irrotettavat
ohjauskiskot.
• Sulje luukku.
Pyrolyysin asettaminen
1. Valitse toimintokytkimellä yksi
puhdistustoiminnoista tai .
2. Käännä lämpötilakytkintä oikealle tai
vasemmalle asettaaksesi puhdistusjakson
kestoajan 2 tunnin minimiajasta 3 tunnin
maksimiaikaan (lukuun ottamatta
toimintoa , jonka kestoaika on
asetettu arvoon 120 minuuttia).
3. Paina lämpötilakytkintä pyrolyysin
käynnistämiseksi.
Pyrolyysin suositeltu kesto:
• Vähän likainen: 2 tuntia.
• Keskimääräisen likainen: 2 ja ½
tuntia.
• Erittäin likainen: 3 tuntia.
Pyrolyysi
1. Näyttöön ilmestyy kirjoitus tai
ja jäljelle jäävä aika, joka osoittaa, että
laite suorittaa automaattista
puhdistusjaksoa.
194
Puhdistus ja hoito
FI
2. 2 minuutin kuluttua pyrolyysin
alkamisesta, laite lukitsee oven (luukun
lukituksen merkkivalo syttyy) estäen
se avaamista.
Mitään toimintoa ei voi valita kun
luukun lukitus on kytkeytynyt.
3. Pyrolyysin päätyttyä luukku jää lukkoon,
kunnes uunitilan sisäinen lämpötila laskee
turvalliselle tasolle. Odota uunitilan
jäähtymistä ja pyyhi sisälle jääneet
jäämät kostealla mikrokuituliinalla.
Pyrolyysin aikana voi syntyä ikäviä
hajuja, jotka johtuvat valmistuksen
aikana käytettyjen normaalien
öljymäisten aineiden haihtumisesta.
Kyseessä on täysin normaali ilmiö,
joka häviää ensimmäisen
pyrolyysin jälkeen.
Pyrolyysin aikana tuulettimet saavat
aikaan voimakkaan äänen, joka
johtuu niiden lisääntyneestä
kiertonopeudesta. Kyseessä on
täysin normaali ilmiö, joka
edesauttaa lämmön häviämistä.
Pyrolyysin lopussa tuuletus jatkuu
automaattisesti riittävän ajan, jotta
voidaan estää kalusteiden
seinämien sekä laitteen etupuolen
ylikuumenemista.
Ohjelmoidun pyrolyysin asettaminen
Pyrolyysin alkaminen voidaan ohjelmoida
muiden paistotoimintojen tapaan.
1. Kun pyrolyysin kestoaika on valittu, paina
lämpötilakytkintä. Näytölle ilmestyy
senhetkinen kellonaika yhdessä
merkkivalon kanssa.
2. Käännä lämpötilakytkintä oikealle tai
vasemmalle pyrolyysin lopetusajan
päättämisesi.
3. Muutaman sekunnin kuluttua,
merkkivalot ja jäävät
palamaan ja laite jää odottamaan
puhdistusjaksolle asetetun kellonajan
saavuttamiseksi.
Mitään toimintoa ei voi valita kun
luukun lukitus on kytkeytynyt.
Jos minimiajalla saavutettu
pyrolyysin tulos ei ole tyydyttävä,
aseta pidempi aika seuraavissa
puhdistusjaksoissa.
195
Puhdistus ja hoito
4.7 Ylimääräinen huolto
Sisävalon lampun vaihto
Jännitteiset osat
Sähköiskun vaara
• Kytke laitteen pääkatkaisin pois päältä.
Uunitilassa on 40W:n lamppu.
1. Ota kaikki lisävarusteet pois uunitilasta.
2. Irrota ritilöiden/peltien kannattimet.
3. Irrota lampun kansi työkalua käyttämällä
(esimerkiksi ruuvimeisseli).
Älä naarmuta uunitilan suojaavaa
pintakerrosta.
4. Irrota lamppu.
Älä koske halogeenilamppua
suoraan käsillä, vaan varustaudu
eristävällä suojuksella.
5. Aseta tilalle uusi lamppu.
6. Asenna lampun kupu takaisin. Aseta
sisälasin (A) ura luukkuun päin.
196
7. Paina kupu pohjaan siten, että se asettuu
oikein lampun kannattimeen.
Puhdistus ja hoito
FI
Tiivisteen irrottaminen ja asentaminen
(lukuun ottamatta pyrolyyttiset mallit)
Tiivisteen irrottamiseksi:
• Irrota 4 kulmaan ja keskelle asetetut
koukut ja vedä tiivistettä ulkosuuntaan.
Tiivisteen asentamiseksi:
• Kiinnitä tiivisteen 4 kulmaan ja keskelle
asetetut koukut.
Neuvoja tiivisteen huoltoon
Tiivisteen on oltava pehmeä ja joustava.
• Pitääksesi tiivistettä puhtaana, käytä
hankaamatonta pesusientä ja pese
haalealla vedellä.
Mitä tehdä, jos..
Laite ei toimi:
• Viallinen katkaisin: tarkista sulakerasia ja
että katkaisin on kunnossa.
• Tehon lasku: Tarkista, että laitteen
merkkivalot toimivat.
Kaasupoltin ei syty:
• Tehon lasku tai kosteutta sulakkeissa:
sytytä kaasupoltin sytytintä tai tulitikkua
käyttämällä.
Uuni ei lämpene:
• Viallinen sulake: tarkista ja, vaihda
katkaisin tarvittaessa.
• Toimintokytkintä ei ole asetettu: aseta
toimintokytkin.
• Tarkista jos “show room” -toimintatapa
on asetettu (lisätietoja varten ks. kappale
“Toissijainen valikko”).
Kaikki uunin asetetut ruoat palavat
hetkessä:
• Viallinen termostaatti: ota yhteys
valtuutettuun huoltokeskukseen
Luukun lasi huurtuu kun uuni on kuuma:
• Täysin normaalia, sillä se johtuu
lämpötilaerosta: se ei vaikuta millään
tavoin uunin suorituskykyyn.
197
Puhdistus ja hoito
Näyttö on kokonaan sammunut:
• Tarkista verkkojännite.
• Tarkista että mahdollinen ennen laitetta
asennettu moninapainen katkaisin on
asennossa “On”.
Ohjaukset eivät toimi:
• Tarkista jos “lapsilukko” -toimintatapa on
aktivoitunut (lisätietoja varten ks. kappale
“Toissijainen valikko”).
Paistoajat ovat korkeat suhteessa
taulukossa osoitettuihin:
• Tarkista jos “alhainen teho” -toimintatapa
on aktivoitunut (lisätietoja varten ks.
kappale “Toissijainen valikko”).
Näytölle ilmestyy kirjoitus “ERR4”:
• Luukun lukitus ei ole kiinnittynyt oikein
oveen, tämä sen vuoksi, että luukku on
avattu vahingossa sen aktivoinnin
aikana. Sammuta ja käynnistä laite
uudelleen ja odota muutama minuutti
ennen kuin valitset uuden
puhdistusjakson.
Avaamalla luukun kiertoilmatoiminnon
aikana tuuletin pysähtyy:
• Kyseessä ei ole vika vaan tuotteen
normaali toiminta, joka on hyödyllinen
ruokien käsittelyn aikana paiston aikana
lämmön liiallisen ulostulon vuoksi. Luukun
sulkemisen yhteydessä tuuletin jatkaa
normaalia toimintaa.
(vain pyrolyyttisissä malleissa)
Automaattisen puhdistusjakson (pyrolyysi)
jälkeen ei kyetä valitsemaan mitään
toimintoa:
• Tarkista jos luukun lukitus on kytketty.
Päinvastaisessa tapauksessa laitteessa
on suojaus, joka ei salli toiminnon
valintaan kun luukun lukitus on päällä.
Tämä sen vuoksi, koska uunitilan sisällä
on vielä korkea lämpötila eikä minkään
tyyppistä paistoa sallita.
Jos ongelma ei ole ratkennut tai jos
kyseessä on muunlainen vika, ota
yhteys alueella toimivaan
huoltokeskukseen.
Jos muita virheviestejä ilmestyy
ERRx:
merkitse virheviesti, toiminto ja
asetetut lämpötilat muistiin ja ota
yhteys alueella toimivaan
huoltokeskukseen.
198
Asennus
FI
5 Asennus
5.1 Kaasuliitäntä
Kaasuvuoto
Räjähdysvaara
• Jokaisen toimenpiteen jälkeen tarkista,
että kaasuliitäntöjen kiristysmomentti on
10 Nm ja 15 Nm välillä.
• Käytä vaadittaessa määräyksen
mukaista paineensäädintä.
• Kun asennus on suoritettu, tarkasta
mahdolliset vuodot saippuanesteellä.
Älä koskaan käytä liekkiä.
• Käyttöönotto letkua käyttämällä tulee
tehdä siten, että letkun pituus ei ylitä
2 metriä jos kyseessä olevat teräsletkut
ja 1,5 metriä jos kyseessä ovat
kumiletkut.
• Letkut eivät saa joutua kosketuksiin
liikkuvien osien kanssa eikä ne saa
litistyä.
Liitäntä kumiletkulla
Tarkista, että seuraavia olosuhteita
noudatetaan:
• letkun on oltava kiinnitettynä
liitoskappaleeseen turvamuhveilla
• letku ei saa mistään kohdasta koskettaa
kuumia seiniä (maks. 50 °C)
• letkuun ei saa kohdistua vetoa tai
painetta, eikä se saa olla jyrkällä
mutkalla tai kiertynyt
• letku ei saa olla kosketuksissa terävien
esineiden tai kulmien kanssa
• Jos letku ei ole täysin tiivis, ja se vuotaa
kaasua älä yritä korjata sitä: vaihda letku
uuteen.
• tarkista, että letkun viimeistä
käyttöpäivämäärää, joka on painettu
sen pintaan, ei ole ohitettu.
Yleisiä tietoja
Liitäntä kaasuverkkoon voidaan suorittaa
teräsletkulla ja voimassa olevan standardin
asettamien määräysten mukaisesti. Muita
kaasutyyppejä käytettäessä katso luku ”5.2
Mukautus eri kaasutyyppeihin”. Kaasun
sisääntulo on 1/2” putki jossa on kierteitetty
liitin ulkoiselle kaasulle (ISO 228-1).
Suorita liitäntä kaasuverkkoon käyttämällä
kumiletkua, joka täyttää voimassa olevassa
määräyksessä annetut ominaisuudet
(varmista, että kyseisen määräyksen
lyhenne on merkitty letkuun).
Ruuvaa letkuliitos 3 huolella laitteen
kaasuliitokseen 1 (kierre ½” ISO 228-1)
asettamalla väliin tiiviste 2. Käytetyn
kaasuletkun läpimitan mukaan on
mahdollista ruuvata myös letkuliitos 4
letkuliitokseen 3.
199
Asennus
Kun letkuliitos tai letkuliitokset on kiristetty,
aseta kaasuletku 6 letkuliitokseen ja kiinnitä
se kiinnikkeellä 5 voimassa olevan
määräyksen mukaisesti.
Voimassa olevaa määräystä
noudattava kumiletkulla tehty liitos
tulee suorittaa vain jos letku
voidaan tarkastaa sen koko
pituudelta.
Letkun sisäisen läpimitan tulee olla
8 mm nestekaasulle ja 13 mm
metaanikaasulle ja
kaupunkikaasulle.
Ruuvaa liitos 3 kiinni laitteen kaasuliitokseen 1
asettamalla väliin aina varusteisiin kuuluva
tiiviste 2.
Liitäntä teräsletkulla ja bajonettiliittimellä
Suorita liitäntä kaasuverkkoon käyttämällä
joustavaa teräsletkua ja käyttämällä
standardin B.S. 669 mukaista
bajonettiliitintä. Laita eristävää materiaalia
kaasuputken 4 kierteeseen ja ruuvaa siihen
sovitin 3. Ruuvaa lohko laitteen liikkuvaan
liitokseen 1 asettamalla väliin aina
varusteisiin kuuluva tiiviste 2.
Liitäntä teräsletkulla
Suorita liitäntä kaasuverkkoon käyttämällä
teräsletkua, voimassa olevan standardin
osoittamien ominaisuuksien mukaisesti.
200
Asennus
FI
Liitäntä teräsletkuun kartiomaisella
liittimellä
Suorita liitäntä kaasuverkkoon käyttämällä
teräsletkua, voimassa olevan standardin
osoittamien ominaisuuksien mukaisesti.
Ruuvaa liitos 3 huolella laitteen
kaasuliitokseen 1 (kierre ½” ISO 228-1)
asettamalla väliin aina varustuksiin kuuluva
tiiviste 2. Kiinnitä eristävää materiaalia
liittimen kierteeseen 3, jonka jälkeen ruuvaa
kiinni teräsletku 4 liittimeen3.
Kaasuliitoksen jatkokappale (vain
pyrolyyttisissä malleissa)
Pyrolyyttisissä malleissa on tarpeen asentaa
varustuksiin kuuluva kaasuliitoksen
jatkokappale:
1. Ruuvaa auki ruuvi A, joka on asetettu
laitteen taakse kaasuliittimen alle.
2. Vasta irrotetun ruuvin A avulla, kiinnitä
varustuksiin kuuluva kannatin B lieden
takaosaan.
Nestekaasun liitäntä
Käytä paineen säädintä ja suorita liitos
kaasupulloon voimassa olevan lain
määräämällä tavalla.
Varmista, että syöttöpaineessa noudatetaan
taulukossa “Polttimien ja suuttimien
ominaisuuksien taulukko” osoitettuja arvoja.
201
Asennus
3. Ruuvaa liitos 3 kiinni kaasuliitoksen
jatkokappaleeseen 1 asettamalla väliin
aina varusteisiin kuuluva tiiviste 2.
4. Ruuvaa koottu jatkokappale C kiinni
laitteen kaasuliitokseen D asettamalla
väliin aina varusteisiin kuuluva tiiviste 2.
202
5. Levitä kootun jatkokappaleen
kierteeseen eristävää materiaalia C, ja
kierrä sitten letku E paikoilleen.
Asennus
FI
Tuuletus tiloissa
Laite tulee asentaa vain pysyvästi
tuuletettuihin tiloihin, voimassa olevien lakien
mukaisesti. Paikassa, johon laite on
asennettu tulee virrata niin paljon ilmaa kuin
sitä vaaditaan säännöllistä kaasun
palamista ja tilan ilmanvaihtoa varten.
Ritilöillä suojattujen ilmanottoaukkojen tulee
olla sopivan kokoisia voimassa olevien
lakien mukaisesti ja sijoitettu siten, etteivät ne
pääse tukkeutumaan edes osittain.
Tilaa tulee pitää riittävästi tuuletettuna, jotta
paiston aikana syntyvä lämpö ja kosteus
saadaan poistettua: erityisesti pitkän
käyttöajan jälkeen on suositeltavaa avata
ikkuna tai lisätä mahdollisten tuulettimien
nopeutta.
Palamistuotteiden poistaminen
Palamistuotteiden poisto voidaan taata
luonnollisella ilmankierrolla toimivan
savuhormiin kiinnitetyn liesituulettimen kautta
tai pakotetun imun avulla. Tehokas
imujärjestelmä vaatii huolellista suunnittelua
pätevän ammattilaisen toimesta ja sen
asentamista noudattamalla sääntöjen
määräämiä asentoja ja etäisyyksiä.
Toimenpiteen päättyessä asentajan on
annettava vaatimustenmukaisuustodistus.
1 Poisto liesituulettimen kautta
2 Poisto jos liesituuletinta ei ole asennettu
A Poisto yksittäisellä hormilla luonnollisella
ilmankierrolla
B Poisto yksittäisellä hormilla ja
sähkötuulettimella
C Poisto suoraan ulkoilmaan seinässä tai
ikkunassa olevan sähkötuulettimen kanssa
D Poisto suoraan ulkoilmaan seinän kautta
Ilma
Palamistuotteet
Sähkötuuletin
203
Asennus
5.2 Mukautus eri kaasutyyppeihin
Jos sitä käytetään muiden kaasutyyppien
kanssa, vaihda polttimien suuttimet ja säädä
kaasuhanoihin pienin mahdollinen liekki.
Suuttimien vaihto
1. Irrota ritilät, ota kaikki kannet ja liekin
jako-osat pois päästäksesi polttimien
kuppeihin.
2. Vaihda suuttimet 7 mm:n putkiavaimella
käytettävän kaasutyypin mukaan (ks.
Polttimien ja suuttimien ominaisuuksien
taulukko).
Metaani- tai kaupunkikaasun
minimiarvon säätö
Sytytä poltin ja säädä se minimiarvoon.
Poista kaasuhanan nuppi ja säädä hana
tikun vieressä (mallista riippuen) olevaa
säätöruuvia käyttäen, kunnes saavutat
säännöllisen ja mahdollisimman pienen
liekin.
Asenna nuppi paikoilleen ja tarkista
polttimen liekin vakaus. Käännä nuppia
nopeasti maksimiasennosta
minimiasentoon: liekki ei saa sammua.
Toista toimenpide kaikkien kaasuhanojen
kohdalla.
1. Sisäinen suutin
2. Ulkoinen suutin
3. Aseta polttimet takaisin paikoilleen
oikealla tavalla.
204
Asennus
FI
Nestekaasun minimiarvon säätö
Ruuvaa hanan tikun vieressä olevat ruuvit
täysin myötäpäivään.
Kun on vaihdettu tehdasasetuksista
poikkeavalle kaasuasetukselle,
vaihda sovelletun kaasun etiketti
uutta kaasua vastaavaan etikettiin.
Etiketti löytyy suuttimien pussista
(jos paikalla).
Kaasuhanojen voitelu
Kaasuhanat voivat ajan myötä kääntyä
huonosti ja lukittua. Puhdista niiden sisäosat
ja vaihda niiden voiteluaine.
Kaasuhanojen voitelu on
suoritettava ammattitaitoisen
teknikon toimesta.
Mitat
Kaasu- ja sähköliitäntöjen asento.
A 40 mm
B 618 mm
C 124 mm
D 12 mm
205
Kaasutyypit ja maat
Kaasutyyppi IT GB-IE FR-BE DE AT NL ES PT SE RU DK PL HU
1 Metaanikaasu G20
G20 20 mbar
G20/25 20/25 mbar
2 Metaanikaasu G20
G20 25 mbar
3 Metaanikaasu G25
G25 25 mbar
4 Metaanikaasu G25.1
G25.1 25 mbar
5 Metaanikaasu G25
G25 20 mbar
6 Metaanikaasu G27
G27 20 mbar
7 Metaanikaasu G2.350
G2.350 13 mbar
8 Nestekaasu G30/31
G30/31 28/37 mbar
G30/31 30/37 mbar
G30/31 30/30 mbar
9 Nestekaasu G30/31
G30/31 37 mbar
10 Nestekaasu G30/31
G30/31 50 mbar
11 Kaupunkikaasu G110
G110 8 mbar
12 Kaupunkikaasu G120
G120 8 mbar
Asennus
• • •• •••••
•
•
•
•
•
•
•
•• • •
••
•••
•
••
•••
•
206
Asennusmaan perusteella on
mahdollista paikantaa
käytettävissä olevat kaasutyypit.
Viittaa otsikossa annettuun
numeroon löytääksesi “Polttimien
ja suuttimien ominaisuuksien
taulukko” oikeat arvot.
Asennus
FI
Polttimien ja suuttimien ominaisuuksien taulukko
1 metaanikaasu G20 - 20 mbar AUX SR R DUAL sis. + ulk.
Nimellinen lämpöteho (kW)
Suuttimen halkaisija (1/100 mm)
Esikammio (merkitty suuttimeen)
Alhainen teho (W)
2 metaanikaasu G20 - 25 mbar AUX SR R DUAL sis. + ulk.
Nimellinen lämpöteho (kW)
Suuttimen halkaisija (1/100 mm)
Esikammio (merkitty suuttimeen)
Alhainen teho (W)
3 metaanikaasu G25 - 25 mbar AUX SR R DUAL sis. + ulk.
Nimellinen lämpöteho (kW)
Suuttimen halkaisija (1/100 mm)
Esikammio (merkitty suuttimeen)
Alhainen teho (W)
4 metaanikaasu G25.1 - 25 mbar AUX SR R DUAL sis. + ulk.
Nimellinen lämpöteho (kW)
Suuttimen halkaisija (1/100 mm)
Esikammio (merkitty suuttimeen)
Alhainen teho (W)
5 metaanikaasu G25 - 20 mbar AUX SR R DUAL sis. + ulk.
Nimellinen lämpöteho (kW)
Suuttimen halkaisija (1/100 mm)
Esikammio (merkitty suuttimeen)
Alhainen teho (W)
6 metaanikaasu G27 - 20 mbar AUX SR R DUAL sis. + ulk.
Nimellinen lämpöteho (kW)
Suuttimen halkaisija (1/100 mm)
Esikammio (merkitty suuttimeen)
Alhainen teho (W)
7 metaanikaasu G2.350 - 13 mbar AUX SR R DUAL sis. + ulk.
Nimellinen lämpöteho (kW)
Suuttimen halkaisija (1/100 mm)
Esikammio (merkitty suuttimeen)
Alhainen teho (W)
1.0 1.8 3.0 4.2
72 97 120 75 +135
(X) (Z) (H9) (H1)+(H3)
400 500 800 1900
1.0 1.8 2.9 4.2
72 94 113 75 +127
(X) (Z) (H8) (H1)+(H3)
400 500 800 1900
1.0 1.8 2.8 4.0
72 94 120 75 +135
(X) (Y) (H9) (H1)+(H3)
400 500 800 1900
1.0 1.8 2.9 4.2
77 100 134 75 +138
(F1) (Y) (F3) (H1)+(F3)
400 500 800 1900
1.0 1.8 2.9 4.1
77 100 134 80 +145
(F1) (Y) (F3) (Y)+(H3)
400 500 800 1900
1.0 1.8 2.9 4.2
77 105 138 80 +148
(F1) (Y) (F3) (H1)+(F3)
400 500 800 1900
1.0 1.8 2.9 4.1
94 120 165 100 +190
(Y) (Y) (F3) (0)+(H3)
400 500 800 1900
207
Asennus
8 Nestekaasu G30/31 - 30/37 mbar AUX SR R DUAL sis. + ulk.
Nimellinen lämpöteho (kW)
Suuttimen halkaisija (1/100 mm)
Esikammio (merkitty suuttimeen)
Alhainen teho (W)
Nimellinen virtaus G30 (g/h)
Nimellinen virtaus G31 (g/h)
9 Nestekaasu G30/31 - 37 mbar AUX SR R DUAL sis. + ulk.
Nimellinen lämpöteho (kW)
Suuttimen halkaisija (1/100 mm)
Esikammio (merkitty suuttimeen)
Alhainen teho (W)
Nimellinen virtaus G30 (g/h)
Nimellinen virtaus G31 (g/h)
10 Nestekaasu G30/31 - 50 mbar AUX SR R DUAL sis. + ulk.
Nimellinen lämpöteho (kW)
Suuttimen halkaisija (1/100 mm)
Esikammio (merkitty suuttimeen)
Alhainen teho (W)
Nimellinen virtaus G30 (g/h)
Nimellinen virtaus G31 (g/h)
11 kaupunkikaasu G110 - 8 mbar AUX SR R DUAL sis. + ulk.
Nimellinen lämpöteho (kW)
Suuttimen halkaisija (1/100 mm)
Esikammio (merkitty suuttimeen)
Alhainen teho (W)
12 kaupunkikaasu G120 - 8 mbar AUX SR R DUAL sis. + ulk.
Nimellinen lämpöteho (kW)
Suuttimen halkaisija (1/100 mm)
Esikammio (merkitty suuttimeen)
Alhainen teho (W)
Suuttimia, jotka eivät kuulu varustuksiin, on saatavilla valtuutetuista huoltokeskuksista.
1.0 1.75 2.9 4.2
50 65 85 46 +91
--- -
400 500 800 1900
73 127 211 305
71 125 207 300
1.0 1.8 2.9 4.2
50 65 81 46 +85
--- -
450 550 800 1900
73 131 211 305
71 129 207 300
1.0 1.8 2.9 4.2
43 58 74 43 +70
(H2) (M) (Z) (H2)+(S1)
400 500 800 1900
73 131 211 305
71 129 207 300
1.0 1.8 2.8 3.8
145 185 260 140 +320
/8 /2 /3 -
400 500 800 1400
1.1 1.8 2.9 3.8
145 185 260 130 +290
/8 /2 /3 -
400 500 800 1400
208
Asennus
FI
5.3 Asemointi
Painava laite
Litistymisestä syntyvä vaara
• Asenna laite kalusteeseen toisen
henkilön avulla.
Luukkuun kohdistuva paine
Laitteeseen syntyvien vahinkojen
vaara
• Älä käytä luukkua vipuna kun uunia
asennetaan kalusteeseen.
• Älä kohdista avattuun luukkuun liiallista
voimaa.
• Älä käytä kahvaa tämän laitteen
nostamiseksi tai siirtämiseksi.
Laitteen toiminnan aikana
kehittyvä lämpö
Tulipalovaara
• Lähellä olevien kalusteiden
puuviilutuksen, liimojen tai
muovipinnoitusten tulee olla
lämmönkestäviä (ei alle 90 °C).
Mitat
A 900 mm
B 600 mm
1
C
450 mm
D 900 mm
H 750 mm
I 450 mm
2
L
1
Minimietäisyys sivuseinistä tai muista
900 mm
tulenaroista materiaaleista.
2
Kaapin minimileveys (=A).
209
Asennus
Yleisiä tietoja
Tämä laite voidaan asentaa seinän viereen,
joista yksi ylittää työtason korkeuden,
korkeintaan 50 mm päähän laitteen sivusta,
kuvissa A ja C osoitettuun tapaan,
asennusluokista riippuen.
Työtason päälle asetettujen hyllyjen välillä
tulee olla vähintään 750 mm etäisyys.
Mikäli liesituuletin asennetaan keittotason
päälle, viitaa liesituulettimen ohjeisiin
noudattamalla oikeaa etäisyyttä.
Tämä laite, asennustyypistä riippuen, kuuluu
luokkaan:
B - Luokka 2 alaluokka 1
(Kalusteasennettu laite)
210
A - Luokka 1
(Vapaasti seisova laite)
C - Luokka 2 alaluokka 1
(Kalusteasennettu laite)
Laitteen saa asentaa pätevä
teknikko voimassa olevia
määräyksiä noudattamalla.
Asennus
FI
Asemointi ja vaaitus
Painava laite
Laitteeseen syntyvien vahinkojen
vaara
• Aseta ensin edessä olevat jalat ja sitten
takana olevat jalat.
• Kun sähkö-/kaasuliitäntä on tehty,
ruuvaa kiinni neljä varustuksiin kuuluvaa
jalkaa.
Vakauden lisäämiseksi on ehdottoman
tärkeää, että laite vaaitetaan oikein lattialle:
• Ruuvaa jalka kiinni tai auki alaosassa,
kunnes laite saadaan vaaitettua ja
vakaaksi.
Kiinnitys seinään
Laitteen kaatumisen estämiseksi,
vakautuslaitteet tulee asentaa.
1. Ruuvaa kiinnityslevy seinään laitteen
takaosaan.
2. Säädä 4 jalan korkeutta.
211
Asennus
3. Kokoa kiinnityskannatin.
4. Kohdista kiinnityskannattimen koukku
seinäkiinnityksessä käytetyn levyn alustan
kanssa.
5. Kohdista kiinnityskannattimen alusta
lattiaan asti ja kiristä ruuvit saadaksesi ne
oikeisiin arvoihin.
6. Pidä 50 mm etäisyys laitteiston sivusta
kannattimen aukkoihin.
212
Asennus
FI
7. Siirrä kannatin seinälle ja merkitse
tehtävien aukkojen paikat seinään.
8. Kun aukot on tehty seinään, käytä tulppia
ruuveilla kannattimen kiinnittämiseksi
seinään.
9. Työnnä liettä vasten seinää ja aseta
samanaikaisesti kannatin levyyn, joka on
kiinnitetty laitteen takaosaan.
Kiinnitys maahan
Jos kyseessä on kiinnitys maahan,
käänny lähimmän huoltokeskuksen
puoleen.
Etujalkalistan asennus
Etujalkalista tulee aina asemoida ja
kiinnittää oikein laitteeseen.
1. Ruuvimeisseliä käyttämällä, irrota
säilytystilan alle asetetut eturuuvit.
213
Asennus
2. Aseta etujalkalista laitteen alaosaan ja
aseta etujalkalistan sivuaukot kohdakkain
laitteen alaosassa olevien aukkojen
kanssa.
3. Kiinnitä etujalkalista laitteeseen edellä
irrotettuja ruuveja käyttämällä.
Sivujalkalistojen asennus
Kun etujalkalista on asennettu, sivujalkalistat
voidaan kiinnittää oikein laitteeseen.
1. Ruuvimeisseliä käyttämällä, irrota
säilytystilan alle asetetut eturuuvit.
2. Aseta sivujalkalista laitteen sivulle
säilytystilan alle.
3. Aseta sivujalkalistaan kuuluvat kielekkeet
etujalkalistan takaosassa oleviin
aukkoihin.
214

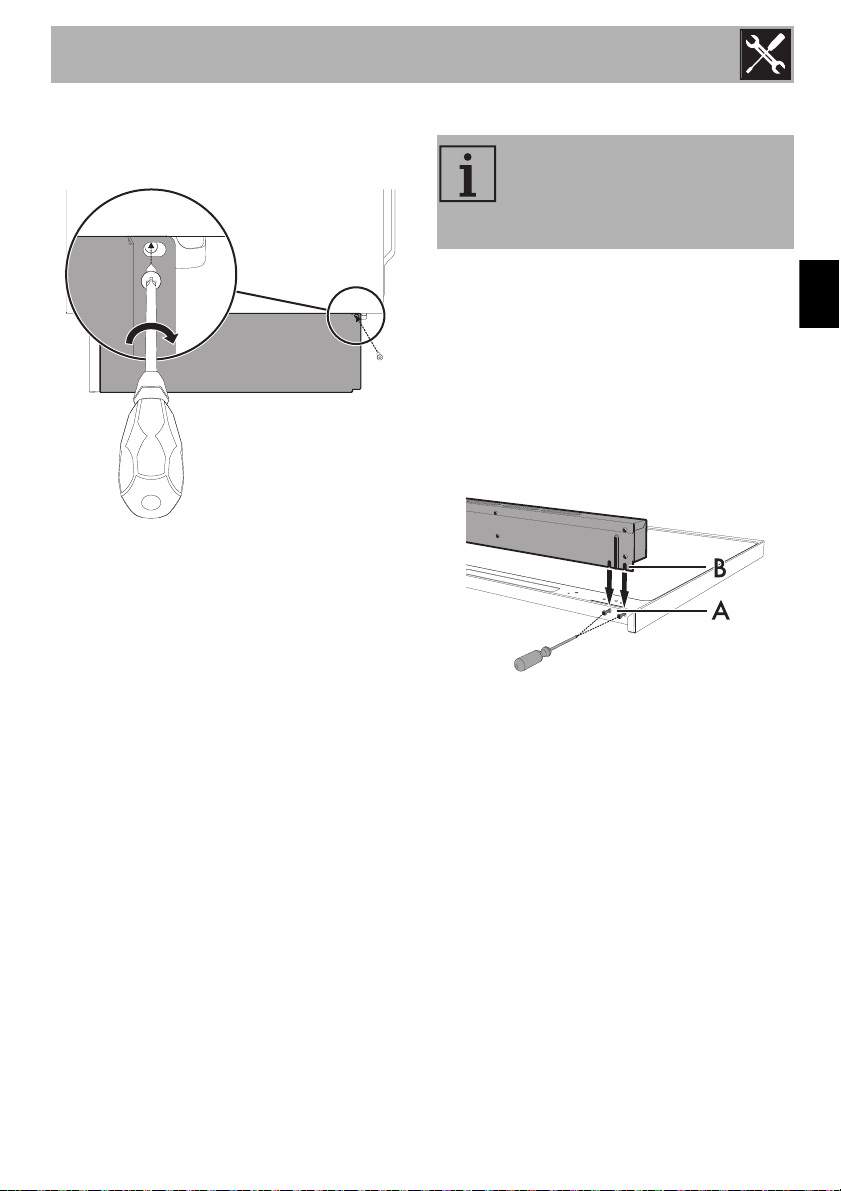

Asennus
FI
4. Aseta sivujalkalistan aukko laitteen
alaosassa olevan taka-aukon kanssa
kohdakkain.
5. Kiinnitä sivujalkalista laitteeseen edellä
irrotetun ruuvin avulla.
6. Toista vasta kuvatut toimenpiteet
molemmissa sivujalkalistoissa.
Korokkeen asennus
Varustukseen kuuluva koroke on
oleellinen osa tuotetta ja sen
kiinnittämistä suositellaan
laitteeseen ennen sen asentamista.
Koroke tulee aina asemoida ja kiinnittää
oikein laitteeseen.
1. Ruuvimeisseliä käyttämällä, löysää 4
ruuvia (A), jotka on asennettu keittotason
taakse (2 jokaisessa sivussa).
2. Aseta koroke tasolle.
3. Aseta korokkeen aukot (B) kohdakkain
ruuvien (A) kanssa.
4. Kiinnitä koroke keittotasoon ruuvaamalla
edellä löysennetyt 4 ruuvia kiinni.
215
Asennus
5.4 Sähkökytkentä
Sähkövirta
Sähköiskun vaara
• Anna sähkökytkennät ammattitaitoisen
teknikon tehtäväksi.
• Käytä henkilönsuojaimia.
• Sähköjärjestelmän
turvallisuusmääräyksien mukainen
maadoitus on pakollinen.
• Kytke pääkatkaisin pois päältä.
• Älä koskaan irrota pistoketta johdosta
vetämällä.
• Käytä vähintään 90 °C kestäviä
kaapeleita.
• Virtajohtojen ruuvien kiristysmomentit
liitinrimassa tulee olla 1,5-2 Nm.
Yleisiä tietoja
Tarkista, että sähköverkon ominaisuudet
soveltuvat arvokilvessä annettuihin tietoihin.
Tekniset tiedot, sarjanumero ja merkintä
sijaitsevat näkyvällä paikalla laitteessa.
Tyyppikilpeä ei saa koskaan irrottaa.
Suorita maadoitus käyttämällä vähintään
20 mm pidempää johtoa muihin johtoihin
nähden.
Laite voi toimia seuraavilla tavoilla:
Pyrolyyttinen malli
• 220-240 V 1N~
Kolminapainen johto 3 x 2,5 mm².
• 380-415 V 2N~
Nelinapainen johto 4 x 1,5 mm².
• 380-415 V 3N~
Viisinapainen johto 5 x 1,5 mm².
216
Asennus
FI
Pääsy liitinrimaan (vain pyrolyyttiset
mallit)
Virtajohdon kytkemiseksi, mene takana
olevan suojuksen päällä olevalle
liitinrimalle:
1. Irrota ruuvit, jotka kiinnittävät luukun
takana olevaan suojukseen.
2. Käännä luukkua kevyesti ja irrota se
paikoiltaan.
3. Asenna virtajohto.
On suositeltavaa löysätä johdon
pidikkeen ruuvia ennen virtajohdon
asennukseen ryhtymistä.
4. Kun toimenpide on suoritettu, aseta
luukku takaisin takana olevan suojuksen
päälle ja kiinnitä se edellä irrotettuja
ruuveja käyttämällä.
217
Asennus
Laite voi toimia seuraavilla tavoilla:
Monitoimimallit
• 220-240 V 1N~
Kolminapainen johto 3 x 1,5 mm².
Osoitetut arvot viittaavat johdon
sisäiseen läpimittaan.
Edellä osoitetut virtajohdot on
mitoitettu ottamalla huomioon
tasoituskerroin (EN 60335-2-6
standardin mukaisesti).
Pysyvä kytkentä
Kytke syöttölinjaan sijoitettava
kaikkinapainen katkaisin, asennukseen
liittyvien säätöjen mukaan.
Katkaisin on sijoitettava helppopääsyiseen
paikkaan laitteen lähelle.
Kytkentä pistokkeella ja pistorasialla
Tarkista, että pistoke ja pistorasia ovat
saman tyyppisiä.
Vältä alentimien, sovittimien tai sivupiirien
käyttöä, sillä ne voivat aiheuttaa
kuumentumisia tai palaa.
5.5 Ohjeet asentajalle
• Pistokkeeseen on päästävä laitteen
asennuksen jälkeen. Älä taita äläkä jätä
jumiin sähköverkkoon liittävää johtoa.
• Laite tulee asentaa asennuskaavioiden
mukaan.
• Älä yritä ruuvata auki tai pakottaa
liittimen kierteitettyä kulmaa. Vaarana on
vahingoittaa tämä laitteen osa, joka voi
mitätöidä valmistajan antaman takuun.
• Käytä vettä ja saippuaa kaasuvuotojen
tarkastamiseksi kaikissa liitoksissa.
ÄLÄ käytä avotulta mahdollisten
vuotojen paikantamiseksi.
• Laita kaikki polttimet päälle yksittäin ja
samanaikaisesti kaasuventtiilin, polttimen
ja sytytyksen oikean toiminnan
tarkastamiseksi.
• Käännä polttimien kytkimiä minimiliekin
kohdalle ja tarkkaile jokaisen polttimen
liekkiä yksittäin ja yhdessä.
• Jos laite ei toimi oikein kun kaikki
tarkastukset on suoritettu, käänny
alueellasi toimivan valtuutetun
huoltokeskuksen puoleen.
• Kun laite on asennettu oikein, anna
käyttäjälle tarvittavat ohjeet sen oikean
toiminnan kannalta.
218
Loading...
