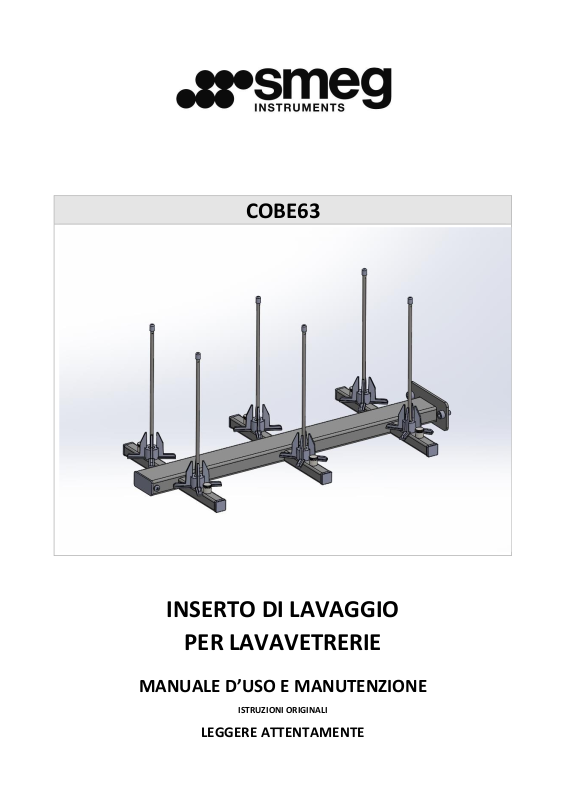

COBE63

INSERTO DI LAVAGGIO

PER LAVAVETRERIE

MANUALE D’USO E MANUTENZIONE

ISTRUZIONI ORIGINALI

LEGGERE ATTENTAMENTE

COBE63

MANUALE D’USO E MANUTENZIONE

2

Il presente documento è relativo all’accessorio Smeg “COBE63”.
L’accessorio può essere utilizzato e montato esclusivamente su dispositivi Smeg.

Per un utilizzo corretto e sicuro il presente manuale deve essere utilizzato congiuntamente al manuale del dispositivo,
lavastrumenti o lavavetrerie, su cui l’accessorio è installato.
La mancata lettura, eventuali incomprensioni o interpretazioni errate delle istruzioni contenute in questo manuale

possono causare danni all’apparecchio, nonché essere fonte di pericolo per l’operatore e diminuire notevolmente le

prestazioni della macchina.

Il costruttore declina ogni responsabilità per utilizzi diversi da quelli indicati nel presente
manuale.

L’installazione, la manutenzione e le eventuali operazioni di riparazione devono essere

eseguite solo da personale autorizzato dal produttore.

Qualora il dispositivo venisse adoperato in modo Non Conforme a quanto specificato dal
costruttore, la garanzia di cui è dotata potrebbe essere compromessa.

Il materiale contenuto in questo manuale è a scopo informativo. Il contenuto e l’apparecchiatura descritta possono
essere soggetti a modifiche senza che ne venga data comunicazione.

INFORMAZIONI E ASSISTENZA SUI PRODOTTI DELLA

DIVISIONE SMEG INSTRUMENTS

Lo staff del nostro Ufficio Vendite può fornirVi informazioni su prezzi ed offerte.
Il nostro Ufficio di Assistenza Tecnica potrà fornirVi le indicazioni per un corretto funzionamento dell’apparecchio e
mettervi in contatto col Centro Assistenza autorizzato più vicino.

[e-mail] – [e-mail]

Tutta la gamma dei nostri prodotti è visionabile sul sito internet:

www.smeg-instruments.com

International customers, please contact your local SMEG distributor.

19 390 6671 00

08 / 03 / 2017

Rev.

Data

COBE63

MANUALE D’USO E MANUTENZIONE

3

Sommario

1 DESCRIZIONE .............................................................................................................................................................. 4

1.1 Definizioni ......................................................................................................................................................... 4

2 DIMENSIONI ............................................................................................................................................................... 4

3 COMPATIBILITÁ ACCESSORIO – DISPOSITIVI .............................................................................................................. 5

4 CONTENUTO DELLA CONFEZIONE .............................................................................................................................. 5

5 UTILIZZO ..................................................................................................................................................................... 6

6 AVVERTENZE D’UTILIZZO ........................................................................................................................................... 9

6.1 Operazioni preliminari all’uso ........................................................................................................................... 9

6.2 Utilizzo dell’accessorio ...................................................................................................................................... 9

7 RISOLUZIONE DEI PROBLEMI ................................................................................................................................... 10

COBE63

MANUALE D’USO E MANUTENZIONE

4

1 DESCRIZIONE

Il prodotto “COBE63” è un inserto di lavaggio costruito per processare vetrerie ed accessori da laboratorio di
varie dimensioni e forme; può essere utilizzato esclusivamente con dispositivi di lavaggio Smeg “GW” – Glass
washer, lavavetrerie per settore laboratorio.

Questo dispositivo è stato creato per processare vetreria varia mediante iniezione, da usare con carrello
LCB6010.

I cestelli o altri apparati di supporto non sono compresi nell’accessorio, devono essere acquistati a parte;
consultate il vostro rivenditore di fiducia per informazioni e offerte.

Sotto sono riportate le dimensioni e gli spazi utili del carrello di lavaggio.

1.1 Definizioni

Carrello: telaio di supporto, generalmente dotato di ruote, per l’alloggiamento degli di lavaggio porta
strumenti e dedicato all’inserimento e all’estrazione del carico da processare nel dispositivo.

Inserto di lavaggio: telaio sul quale è possibile alloggiare il materiale da processare (inserire nel carrello).

2 DIMENSIONI

Dimensioni d’ingombro dell’inserto, spazio utile di carico ed esempio di configurazione non bottiglie da 2000ml Ø140
e beute da 3000ml Ø188.

COBE63

MANUALE D’USO E MANUTENZIONE

5

3 COMPATIBILITÁ ACCESSORIO – DISPOSITIVI

L’accessorio può essere montato sui seguenti dispositivi:

GAMMA GW – LAVAVETRERIE SETTORE LABORATORIO

Modello GW6010 (e varianti derivare)
Carrello LCB6010

4 CONTENUTO DELLA CONFEZIONE

N°1 INSERTO “COBE63”.

Il prodotto è costituito da:

 Collettore
 N°6 ugelli U4180
 N°2 Fili divisori longitudinali
 N°2 Fili divisori trasversali
 N°2 Ghiere di bloccaggio per fili
 N°6 Tappi in acciaio
 N°6 Supporti un plastica.

COBE63

MANUALE D’USO E MANUTENZIONE

6

5 UTILIZZO

Per garantire la massima flessibilità di utilizzo,

oltre ai pezzi in dotazione, il ripiano è

completamente personalizzabile nella scelta

del n° di tappi (da utilizzare dove non è

presente l’ugello), n° e tipo di ugelli, tipologia

e conformazione dei supporti.

Consultate il vostro rivenditore di fiducia per

maggiori informazioni

L’inserto COBE63 è da utilizzarsi con il carrello

LCB6010; serrare l’inserto al collettore

principale mediante le apposite viti.

COBE63

MANUALE D’USO E MANUTENZIONE

7

Introdurre le aste di regolazione facendo

passare il bulbo all’interno della sede e

serrare mediante il dado.

Posizionare i separatori (allentando i dadi di

fermo) tra le vetrerie per evitare che entrino

in cottatto gli uni con gli altri

Per bloccare i fili nella posizione desiderata

utilizzare il blocchetto di serraggio in

dotazione;

sovrapporre i fili e serrare la ghiera superiore

COBE63

MANUALE D’USO E MANUTENZIONE

8

Per la sostituzione degli ugelli o la rimozione per inserire il tappo usare l’apposita chiave in dotazione.

Per ispezionare, controllare o lavare il collettore internamente, basta svitare la vite o le viti di fermo e rimuovere il
tappo.

COBE63

MANUALE D’USO E MANUTENZIONE

9

6 AVVERTENZE D’UTILIZZO

6.1 Operazioni preliminari all’uso

 Rimuovere l’imballaggio dell’accessorio.
 Rimuovere eventuali fascette strette su condotti, irroratori o fili; posizionate per evitare traumi durante il

trasporto.

 Posizionare l’inserto sul cesto di lavaggio, fissare e posizionare in macchina.
 Effettuare un ciclo preliminare all’utilizzo effettivo, senza carico da processare. Utilizzare un ciclo completo

di lavaggio.

 Prima di processare strumentario e vetrerie, consultate sempre le istruzioni del produttore degli strumenti,

per verificare che possa essere trattato mediante cicli automatici, e che siano resistenti alle temperature
previste dal ciclo di lavaggio ed ai detergenti.

 Per evitare che lo sporco si secchi; prevedere tempi quanto possibile ristretti fra il prelievo degli strumenti

utilizzati ed il loro lavaggio nel dispositivo.

 Nota bene: il carrello di lavaggio presenta un collettore per la distribuzione ai vari ripiani dell’acqua di

lavaggio. Guardando frontalmente la macchina, dal lato di carico (lato “sporco”), il collettore deve trovarsi sul

lato destro della vasca.

 Nelle operazioni di inserimento ed estrazione carrello dalla vasca di lavaggio, porre sempre attenzione a non

sollecitare eccessivamente il prodotto: far scorrere il carrello lungo le guide predisposte evitando urti e
posizionandolo accuratamente, in modo che il collettore acque sia allineato alle connessioni presenti sulla

vasca.

6.2 Utilizzo dell’accessorio

Gli strumenti e le vetrerie da processare devono essere posti accuratamente sulla griglia o su altri supporti secondari
utilizzando i vani a disposizione.

Porre la massima attenzione che il materiale posizionato non interferisca con la rotazione di un eventuale
irroratore.

Porre attenzione alle seguenti istruzioni per il posizionamento delle vetrerie

Per assicurare un corretto flusso d’acqua è

necessario vi sia spazio sufficiente tra puntale

dell’ugello e il fondo della bottiglia.

Controllare che le vetrerie non sporgano

dall’ingombro del ripiano

KO

OK

OK

KO

COBE63

MANUALE D’USO E MANUTENZIONE

10

7 RISOLUZIONE DEI PROBLEMI

In caso di prestazioni di lavaggio scadenti:

A) Verificare la pulizia degli ugelli/irroratori a bordo macchina – secondo le procedure descritte.
B) Controllare le istruzioni per il corretto processo fornite dal costruttore dello strumentario.
C) Verificare di aver selezionato il ciclo corretto.
D) Verificare il funzionamento della macchina, controllare il manuale.
E) Controllare la quantità e la qualità dei detergenti a disposizione.

Smeg S.p.A.

Instruments Division

Via Leonardo da Vinci, 4 – 42016 Guastalla (RE) Italy

Tel. [phone] – Fax [phone]

E-Mail: [e-mail] - [e-mail]

www.smeg-instruments.com
